Type de produit	Commutateur réseau Gigabit non géré
Marque et modèle	ZYXEL GS-1008
Nombre de ports	8 ports Ethernet 10/100/1000 Mbps
Normes réseau	IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T
Débit de données	Jusqu'à 2000 Mbps en full-duplex (Gigabit)
Méthode de commutation	Store and forward
Table d'adresses MAC	8 Ko
Tampon de données	256 Ko
Fonctions avancées	Auto MDI/MDI-X sur tous les ports, négociation automatique, Plug and Play
Connectique	RJ-45
Câble réseau	UTP/STP Cat.5e ou supérieur, jusqu'à 100 m
Alimentation	100-240 V CA, 50/60 Hz, interne, 30 W max
Dimensions (L x P x H)	440 x 224 x 44 mm (1U, 19 pouces)
Poids	2,9 kg
Voyants LED	Par port : 100M, 1000M, LNK/ACT (Link/Activity), FDX (Full-duplex) ; Système : alimentation
Température d'exploitation	0°C à 45°C
Humidité d'exploitation	10 % à 90 % (sans condensation)
Normes EMI	FCC Classe A
Sécurité	UL, cUL
Installation	Desktop ou montage en rack 19 pouces (support inclus)
Entretien	Nettoyer avec un chiffon sec ; éviter les liquides et aérosols
Pièces détachées et réparabilité	Alimentation interne non remplaçable par l'utilisateur ; aucun consommable

FOIRE AUX QUESTIONS - GS-1008 ZYXEL

Quelles sont les différences entre le GS-1008 et le GS-1016 ?

Le GS-1008 possède 8 ports alors que le GS-1016 en a 16. Le GS-1008 a une table MAC de 8 Ko et un tampon de 256 Ko, tandis que le GS-1016 a respectivement 4 Ko et 272 Ko. Le poids du GS-1008 est de 2,9 kg contre 3,0 kg pour le GS-1016, et sa consommation maximale est de 30 W contre 60 W.

Comment réinitialiser le switch GS-1008 ?

Le GS-1008 est un switch non géré. Il n'a pas de bouton de réinitialisation. Un redémarrage (débrancher/rebrancher l'alimentation) suffit à rétablir son fonctionnement normal.

Que signifient les voyants LED ?

Chaque port a trois LED : 100M (allumé si liaison à 100 Mbps), 1000M (allumé si liaison à 1000 Mbps), LNK/ACT (vert fixe pour liaison, clignotant pour activité), FDX (allumé en full-duplex). La LED système indique la présence de l'alimentation.

Puis-je monter le GS-1008 sur un rack ?

Oui, le GS-1008 a un format 1U (19 pouces) et peut être monté en rack à l'aide du kit fourni. Il peut également être posé sur un bureau.

Quel type de câble utiliser pour des connexions Gigabit ?

Pour du 1000Base-T, utilisez un câble à paire torsadée UTP ou STP de catégorie 5e ou supérieure, avec les quatre paires, longueur maximale de 100 mètres.

Le GS-1008 est-il plug and play ?

Oui, le GS-1008 est entièrement plug and play. Aucune configuration n'est nécessaire : branchez les câbles réseau et l'alimentation, et le switch fonctionne immédiatement.

Que faire si un port ne s'allume pas ?

Vérifiez le câble (essayez un autre câble), assurez-vous que l'appareil connecté est sous tension et que sa carte réseau fonctionne. Essayez un autre port du switch. Si le problème persiste, redémarrez le switch.

Le GS-1008 supporte-t-il le jumbo frame ?

Non, le GS-1008 ne supporte pas les jumbo frames. La taille maximale de trame est de 1518 octets (standard Ethernet).

Quelle est la consommation électrique du GS-1008 ?

La consommation maximale est de 30 watts. L'alimentation est interne et accepte une tension de 100 à 240 V CA.

Le GS-1008 est-il compatible avec des appareils en 10/100 Mbps ?

Oui, grâce à la négociation automatique, le switch s'adapte à la vitesse (10, 100 ou 1000 Mbps) et au mode duplex (half ou full) de chaque appareil connecté.

MODE D'EMPLOI GS-1008 ZYXEL

Le commutateur Ethernet GS-1008/1016 de ZyXEL est équipé de 8/16 ports à 100/1000 Mbps.

Il offre une grande flexibilité et une connectivité haut débit vers un serveur, un poste de travail ou tout autre périphérique et convient aux utilisateurs désirant un débit plus élevé sans avoir à gérer des paramètres de gestion complexes. Il peut, par exemple, être installé dans un bâtiment de taille moyenne pour établir une connexion entre étages ou entre serveurs principaux.

Le GS-1008/1016 est un appareil économique pour les utilisateurs qui accordent plus d'importance à une connexion fiable et très performante qu'aux paramètres de gestion. Simplicité du système plug and play, excellent rapport qualité/prix et design permettant une grande flexibilité : le GS-1008/1016 constitue une solution simple et abordable pour un grand nombre d'applications.

Points forts

Connexions Gigabit pour applications multimédia

Le GS-1008/1016 est compatible avec des connexions Gigabit très haut débit pour des applications multimédia, aujourd'hui comme à l'avenir.

Simplicité d'utilisation

Les ports à 100/1000 Mbps du GS-1008/1016 sont équipés d'un système de détection automatique qui s'ajuste à la vitesse et au mode duplex des serveurs, des postes de travail ou des concentrateurs raccordés, rendant ainsi l'installation plus simple et plus rapide.

MDI/MDI-X automatique

La fonction MDI/MDI-X automatique permet au GS-1008/1016 d'ajuster automatiquement les broches d'envoi / de réception du port à partir du signal détecté sur le câble de l'appareil raccordé. Les câbles du répartiteur deviennent ainsi inutiles.

Design flexible pour une installation desktop et NPA (nœuds de raccordement d'abonné)

Qu'il soit le seul appareil dans votre bureau ou la composante d'un réseau complexe, le GS-1008/1016 est l'outil idéal pour une installation sur desktop ou NPA grâce à sa forme compacte (1U, 19" montable sur rack).

Connectivité du groupe de travail

Le GS-1008/1016 est composé de plusieurs interfaces Ethernet Gigabit et offre ainsi le haut débit à différents groupes de travail et aux serveurs principaux. Par conséquent, les applications pour groupes de travail sont extrêmement performantes sans que les paramètres de gestion ou de configuration ne soient complexes.

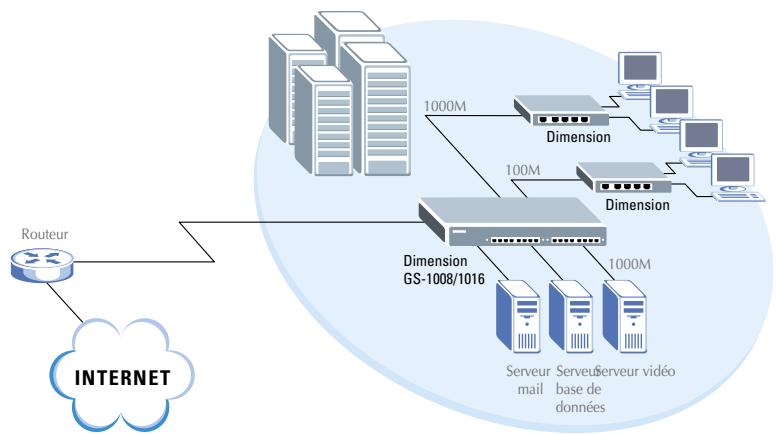

S chéma d'application

Caractéristiques et spécifications

	GS-1008	GS-1016
Données générales
Standard	Ethernet 10BaseT (IEEE 802.3)Fast Ethernet 100BaseTX (IEEE 802.3u)Ethernet Gigabit 1000BaseT (IEEE 802.3ab)Négociation automatique (ANSI/IEEE 802.3)
Interface	8 ports Ethernet BaseT à 100/1000 Mbps	16 ports Ethernet BaseT à 100/1000 Mbp
Échange d'interface média	Tous les ports avec ajustement automatique MDI-II / MDI-X
Taux de transmission des donnés	Fast Ethernet : 100 Mbps (half duplex), 200 Mbps (full duplex)Ethernet Gigabit : 2000Mbps (full duplex)
Câble réseau	100BaseTX : 2 câbles UTP / STP cat.5 EIA/TIA-568 (100 m)1000BaseT : 4 câbles UTP / STP cat.5 EIA/TIA-568 (100 m)
Performances et gestion
Taux de transmission des paquets	148800 pps pour 100BaseTX1488000 pps pour 1000BaseT
Méthode de commutation	Store and forward
Table d'adresses MAC	8 Ko	4Ko
Tampon de données	256 Ko	272Ko
Dimension et environnement
Poids	2.9Kg	3.0Kg
DEL	Par port:100M, 1000M, LNK/ACT (Link/Active), FDX (Full-duplex)	Par port:1000M, LNK/ACT (Link/Active), FDX (Full-duplex)
	Système : alimentation
Dimensions	440 mm (L) x 224 mm (P) x 44 mm (H)
Alimentation	100 – 240 Vca 50/60 Hz (alimentation universelle interne)
Consommation	30 Watts max.	60 Watts max
Température d'exploitation	0°C to 45°C (32°F to 113°F)
Humidité d'exploitation	10 à 90% (sans condensation)
EMI	FCC Class ACE
Sécurité	UL, cUL
