HOT ROD DELUXE - Amplificateur de guitare FENDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur à lampes
Caractéristiques techniques principales	2 canaux, 40 watts, lampes 6L6, 3 lampes 12AX7
Alimentation électrique	220-240V, 50/60Hz
Dimensions approximatives	66 x 48 x 26 cm
Poids	18 kg
Compatibilités	Compatible avec divers types de guitares électriques
Fonctions principales	Réverbération intégrée, contrôle de tonalité, boucle d'effets
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité modérée, pièces disponibles chez le fabricant
Sécurité	Ne pas exposer à l'eau, utiliser sur une surface stable
Informations générales	Amplificateur idéal pour les guitaristes cherchant un son vintage

FOIRE AUX QUESTIONS - HOT ROD DELUXE FENDER

Pourquoi mon amplificateur Fender Hot Rod Deluxe ne s'allume-t-il pas ?

Vérifiez que l'amplificateur est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé et que le fusible de l'amplificateur est en bon état.

Quel type de lampes utilise le Fender Hot Rod Deluxe ?

Le Fender Hot Rod Deluxe utilise des lampes 6L6 pour la puissance et des lampes 12AX7 pour le préampli.

Comment puis-je obtenir un son saturé sur mon Fender Hot Rod Deluxe ?

Pour obtenir un son saturé, augmentez le gain sur le canal de saturation et ajustez le volume selon vos préférences. Vous pouvez également utiliser des pédales de distorsion pour un son encore plus prononcé.

Mon amplificateur émet un bruit de fond. Que devrais-je faire ?

Le bruit de fond peut provenir de plusieurs sources. Assurez-vous que tous les câbles sont correctement branchés et en bon état. Essayez de déplacer l'amplificateur loin des sources d'interférences électromagnétiques, comme les ordinateurs ou les télévisions.

Quelle est la puissance du Fender Hot Rod Deluxe ?

Le Fender Hot Rod Deluxe a une puissance de 40 watts.

Comment régler les tonalités sur mon amplificateur ?

Le Fender Hot Rod Deluxe est équipé de contrôles de tonalité pour les aigus, les médiums et les graves. Ajustez ces contrôles selon vos préférences pour sculpter votre son.

Puis-je utiliser un haut-parleur externe avec mon Fender Hot Rod Deluxe ?

Oui, vous pouvez connecter un haut-parleur externe. Assurez-vous que l'impédance du haut-parleur externe correspond à celle de l'amplificateur (généralement 8 ohms).

Comment entretenir mon Fender Hot Rod Deluxe ?

Pour entretenir votre amplificateur, gardez-le propre et dépoussiéré. Vérifiez régulièrement l'état des lampes et remplacez-les si nécessaire. Assurez-vous également de protéger l'amplificateur des conditions climatiques extrêmes.

Mon amplificateur a une mauvaise résonance. Que faire ?

La résonance peut être due à la position de l'amplificateur. Essayez de le placer sur une surface stable et évitez de le mettre dans un coin. Vous pouvez également ajuster les contrôles de tonalité pour atténuer les fréquences indésirables.

Comment puis-je obtenir une meilleure réverbération sur mon Fender Hot Rod Deluxe ?

Le Fender Hot Rod Deluxe est équipé d'un réverbérateur intégré. Si vous souhaitez une réverbération plus profonde, envisagez d'utiliser une pédale de réverbération externe pour plus de contrôle sur le son.

MODE D'EMPLOI HOT ROD DELUXE FENDER

Ce symbole avertit l'utilisateur de la présence de niveaux de tension à risque dans l'appareil.

Ce symbole conseille à l'utilisateur de toute la documentation jointe au produit pour garantir une sécurité de fonctionnement. Δ Veuillez lire attentivement toutes les instructions et vous y conformer. Respectez scrupuleusement tous les avertissements. Connectez le câble d'alimentation électrique à une prise CA mise à la terre selon le voltage et la fréquence indiqués sur le panneau arrière de l'amplificateur sous INPUT POWER. AVERTISSEMENT: Pour éviter l'endommagement de l'appareil, un départ d'incendie, ou un choc électrique, ne l'exposez jamais à l'humidité ou à la pluie. Débranchez le câble d'alimentation avant de nettoyer le boîtier de l'appareil (utiliser un chiffon légèrement humide). Attendez que l'appareil soit complètement sec avant de le rebrancher sur le secteur. Conservez au moins 15.25 cm d'espace derrière l'appareil pour permettre une aération appropriée de celui-ci. Il est conseillé d'entreposer cet appareil loin de toute source de chaleur, telle que des radiateurs, des accumulateurs de chaleur ou autres unités produisant de la chaleur. Cet appareil peut être équipé d'une prise polarisée (une fiche plus large que l'autre). C'est une garantie de sécurité. Si vous ne parvenez pas à insérer la prise dans la sortie, contactez un électricien pour qu'il remplace la sortie. Ne modifiez rien qui puisse supprimer les garanties de sécurité qu'offre cette prise. Veillez à ce que le câble d'alimentation ne soit pas coincé ou abrasi. Cet appareil doit uniquement être utilisé avec un support à roulettes ou un pied conseillé par le fabricant. Le câble d'alimentation de cet appareil doit être débranché de la sortie lorsqu'il reste longtemps sans être utilisé ou en cas d'orage électrique. Les réparations et la maintenance de cet appareil doivent être effectuées par un personnel qualifié dans les cas suivants : le câble d'alimentation ou la prise sont endommagés; des objets sont tombés sur l'appareil, du liquide a été renversé dessus ou l'appareil a été exposé à la pluie; l'appareil ne semble pas fonctionner normalement ou vous notez des changements notables dans la performance de l'amplificateur, ou encore le produit est tombé ou l'enceinte est endommagée. Ne placez aucune récipient rempli de liquide sur le produit. ATTENTION: Aucune maintenance ne doit être effectuée pour les pièces situées dans l'appareil. Les réparations et la maintenance doivent être exécutées uniquement par une personne qualifiée. Les niveaux sonores élevés émis par les systèmes d'amplificateur et haut-parleurs Fender® peuvent entraîner des lésions auditives durables. Faites attention lorsque vous régalez ou ajustez le volume lors de l'utilisation des appareils.

Le nouvel amplificateur Hot Rod™ Deluxe allie la qualité supérieure Fender® au son Fender® mondialement reconnu.

Sortie de 40 watts sous 4Ω ou 8Ω - Préamplificateur et amplificateur de puissance offrant une compression tactile et une distorsion riche en harmonie - Trois canaux variables offrant une gamme musicale incluant sons limpides et gain pratiquement illimité, alimentés par des tubes 12AX7 Fender Groove Tubes™ - Les tubes de sortie sont des tubes GT6L6B Fender® Groove Tubes™, testés pour satisfaire aux performances les plus élevées

• Pédale à deux boutons (incluse) permettant une sélection à distance des canaux Normal/Drive/More Drive
• PRISES JACK PREAMP OUT / POWER AMP IN pour les configurations d'effets, d'amplificateur, d'enregistrement ou de renforcement du son
• PRISE HAUT-PARLEUR EXTERNE permettant des connexions à des haut-parleurs supplémentaires
• Châssis renforcé et housse résistance en vinyle

Merci d'avoir besoin Fender

• Le son, la tradition et l'innovation - depuis 1946.

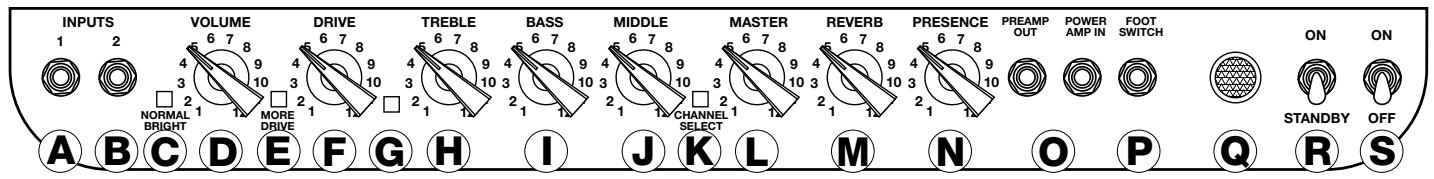

Fonctions du panneau

A. INPUT 1 – Prise de branchement pour la plupart des guitares. B. INPUT 2 - Prise de branchement pour des instruments préamplifiés/à soi élevée. Produit un gain (sensibilité) de 6 dB de moins que INPUT 1 si utilisé seul - les deux sorties sont identiques si elles sont simultanément utilisées. C. NORMAL/BRIGHT - Produit une gamme de hautes fréquences pour le canal Normal.

Normal

Bright

D. VOLUME - Permet de régler le volume du canal Normal. E. MORE DRIVE - Permet une suramplification du gain pour le canal Drive.

Drive

More Drive

F. DRIVE - Permet de régler le niveau du gain pour le canal Drive/More Drive. A combiner avec MASTER {L} pour régler le volume du canal Drive/More Drive. G. CHANNEL INDICATOR -

Éteint Le canal Normal est actif Jaune Le canal Drive est actif Rouge Le canal More Drive est ac

H. TREBLE - Permet de régler les aigus. I. BASS - Permet de régler les graves. J. MIDDLE - Permet de régler les médiums. K. CHANNEL SELECT -

Canal Normal

Canal Drive

L. MASTER - Règle le volume des canaux Drive/More Drive en combinaison avec DRIVE {F}. M. REVERB - Permet de régler le niveau de réverbération. N. PRESENCE - Permet de régler le son à un point donné du chemin du signal après le circuit de distortion pour une modélisation sonore unique de ultra haute fréquence.

O. PRE AMP OUT / POWER AMP IN -

(1) Effets Loop - Permet de raccorder la prise PREAMP OUT à l'entrée d'un appareil à effets et la sortie de l'appareil à effets à la prise POWER AMP IN. (2) Amplificateurs multiples Hot RodTM - Permet de raccorder la prise PREAMP OUT de l'unité principale à la prise POWER AMP IN de l'unité auxiliaire. Vous pouvez contrôler toutes les unités auxiliaires à partir de l'unité principale, excepté les commandes REVERB et PRESENCE qui demeurent actives sur chaque unité. (3) Enregistrement ou renforcement de son - Permet de raccorder la prise PREAMP OUT à la prise jack de l'équipement son.

Utilise des câbles standard avec des prises TS (Pointe-Nuque à manchon) pour les connexions. Les deux prises se situent devant les commandes Reverb et Presence dans le chemin du signal.

P. FOOTSWITCH (Incluse) - Branchez la pédale à cet emplacement pour permettre une sélection à distance des canaux Normal/Drive/More Drive. Lorsqu'elle est branchée, la pédale prime sur les potentiomètres correspondants. REMARQUE : un cable de raccordement non blindé de type haut-parleur est préférable à un cable coaxial pour guitare. Q. POWER INDICATOR - S'allume lorsque l'appareil est sous tension. Pour accéder à l'ampoule (de type T47) afin de la remplacer, dévissez le couvercle transparent rouge. R. STANDBY - Utilisez STANDBY au lieu de mettre l'appareil hors tension durant les courtes pauses pour éviter d'attendre que le tube ne chauffe lorsque vous recommencez à jouer. Utilisez STANDBY pendant 30 secondes lorsque vous mettez l'appareil sous tension pour la première fois. L'utilisation de ces procédures de veille permet de prolonger la durée de vie de vos tubes d'amplificateur. S. POWER SWITCH - Permet de mettre l'appareil sous et hors tension.

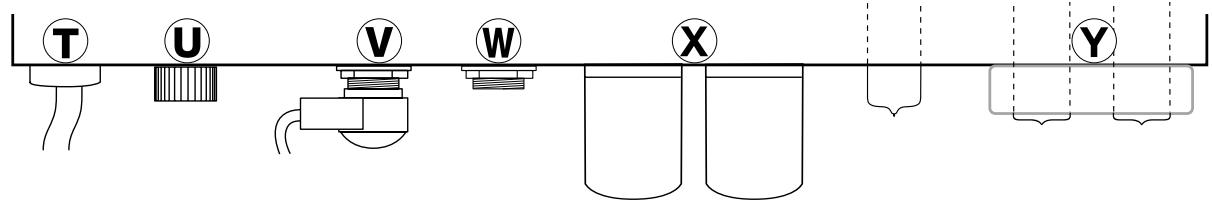

T. POWER CORD - Branchez le cable d'alimentation selon la tension et la fréquence indiquées sur le panneau arrière de l'appareil. U. FUSE - Ce fusible protège l'appareil des incidents électriques. Les fusibles de rechange doivent correspondre au type et à la caractéristique mentionnés sur le porte-fusible. Si les fusibles de l'amplificateur sautent régulièrement, faites-les tester dans un centre d'assistance Fender ®/agréé. V. MAIN SPEAKER - L'une des configurations suivantes de charge du haut-parleur (interne ou externe) doit toujours être branchée comme indiqué ci-dessous, lorsque l'appareil est sous tension :

Insérez une fiche ouverte (aucun haut-parleur connecté) pour cette configuration.

W. EXTERNAL SPEAKER - Cette prise est branchée parallèlement à la prise principale du haut-parleur et ne doit être utilisée qu'en combinaison avec un élément raccordé à la prise principale comme indiqued dans la description relative à MAIN SPEAKER {V} ci-dessus. X. FENDER®/GROOVE TUBESTM GT6L6B - Les tubes de

sortie de votre nouvel amplificateur Hot Rod™ Deville ont été testés pour satisfaire aux performances les plus élevées. De plus, les paires sont signalées par des codes de couleur. Nous vous recommendons, lors du remplacement des tubes, de choisir de nouveaux tubes des plaques signalétiques du même code couleur que les originaux. Dans le cas contraire, un ajustement du bias du tube peut s'avérer nécessaire. Consultez les spécifications ci-dessous pour le code couleur du numéro de pièce souhaité.

Y. PREAMP TUBE STABILIZER - Un stabilisateur anti-vibrations est installé aujourd'hui sur les tubes du préamplificateur afin de réduire les effets microphoniques qui apparaissent avec le temps. Le stabilisateur peut être utilisé avec tous les tubes compatibles avec l'amplificateur.

TYPE: PR247

NUMÉROS DE PIECE: 021-3202-000 (120 V, 60 Hz) États-Unis

021-3232-000 (240 V, 50 Hz) AUS

021-3242-000 (230 V, 50 Hz) RU

021-3262-000 (230 V, 50 Hz) EUR

021-3272-000 (100 V, 50/60 Hz) Japon

180W

40 W sous 8 Ω ou 4 Ω à 5 % DHT

1 MΩ / 136 kΩ

ALIMENTATION ÉLECTRIQUE :

PUISSANCE DE SORTIE :

1/2 IMPÉDANCES D'ENTREE :

IMPEDANCE DE SORTIE DU

PREAMPLIFICATEUR :

SENSIBILITE D'ENTREE DE

L'amplificateur de puissance :

IMPÉDANCE D'ENTREE DE

L'AMPLIFICATEUR DE PUISSANCE :

TUBES :

Plaque signalétique couleur : Rouge = 1, blanc = 2, bleu = 3

Rouge = 1, blanc = 2, bleu = 3

FUSIBLES :

HAUT-PARLEUR :

PEDALE:

DIMENSIONS HAUTEUR :

LARGEUR :

PROFONDEUR :

1.5 kΩ Max

200 mV pour l'émetteur

54 kΩ

Trois tubes Groove Fender GT12AX7 (099-4005-000)

Deux tubes Groove Fender GT6L6B (099-4401.*02)

Fusible 3 A 250 V (versions 100 V et 120 V)

Fusible 1,6 A 250 V (versions 230 V et 240 V)

1 réédition Fender 12 pouces, 8 Ω

Gold Label (037617)

2 boutons : Gain, Canal (050419)

47,6 cm (18,7 pouces)

59,7 cm (23,5 pouces)

26,7 cm (10,5 pouces)

22,5 kg (49.5 livres)

Les spécifications du produit sont susceptibles de changer sans préavis.

POIDS :
