Intitulé	Description
Type de produit	Point d'accès sans fil
Normes sans fil	IEEE 802.11b/g
Fréquence	2.4 GHz
Débit maximum	54 Mbps (802.11g)
Ports Ethernet	1 port 10/100 Mbps
Alimentation électrique	5V DC, 2A
Dimensions approximatives	150 x 150 x 30 mm
Poids	300 g
Compatibilités	Compatible avec les appareils 802.11b/g
Fonctions principales	Point d'accès, répéteur, client sans fil
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le support technique
Sécurité	WEP, WPA, WPA2
Informations générales	Configuration via interface web, support de plusieurs langues

FOIRE AUX QUESTIONS - ZYAIR G-4100 ZYXEL

Comment réinitialiser le ZYXEL ZYAIR G-4100 aux paramètres d'usine ?

Pour réinitialiser le ZYXEL ZYAIR G-4100, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les lumières clignotent, puis relâchez-le. L'appareil redémarrera avec les paramètres d'usine.

Pourquoi mon ZYXEL ZYAIR G-4100 ne se connecte-t-il pas à Internet ?

Vérifiez d'abord que votre connexion Internet est active. Assurez-vous que les câbles sont correctement branchés. Redémarrez le routeur et votre modem. Si le problème persiste, vérifiez les paramètres de configuration du réseau sur l'interface d'administration du ZYAIR G-4100.

Comment changer le mot de passe Wi-Fi du ZYXEL ZYAIR G-4100 ?

Accédez à l'interface d'administration en ouvrant un navigateur et en entrant l'adresse IP du routeur (généralement 192.168.1.1). Connectez-vous avec vos identifiants. Allez dans la section 'Wireless' puis 'Security' et modifiez le mot de passe dans le champ approprié. N'oubliez pas de sauvegarder les modifications.

Que faire si le ZYXEL ZYAIR G-4100 ne détecte pas mon réseau sans fil ?

Assurez-vous que le mode sans fil est activé sur le ZYAIR G-4100. Vérifiez également que votre routeur est configuré pour émettre un signal sans fil. Si le problème persiste, essayez de redémarrer le routeur et de vous assurer que le firmware est à jour.

Comment mettre à jour le firmware du ZYXEL ZYAIR G-4100 ?

Pour mettre à jour le firmware, connectez-vous à l'interface d'administration du ZYAIR G-4100. Allez dans la section 'Administration' ou 'Maintenance', puis recherchez l'option 'Firmware Upgrade'. Téléchargez le fichier firmware le plus récent depuis le site de ZYXEL et suivez les instructions pour effectuer la mise à jour.

Comment configurer le ZYXEL ZYAIR G-4100 pour le mode répéteur ?

Accédez à l'interface d'administration du ZYAIR G-4100. Allez dans la section 'Wireless' et sélectionnez 'Repeater' ou 'Extender'. Suivez les instructions pour sélectionner le réseau principal que vous souhaitez étendre et saisissez le mot de passe de ce réseau.

Quels sont les voyants lumineux sur le ZYXEL ZYAIR G-4100 et que signifient-ils ?

Les voyants lumineux indiquent l'état de l'appareil. Généralement, un voyant 'Power' allumé indique que l'appareil est sous tension, un voyant 'Wireless' clignotant indique une activité sans fil, et un voyant 'Internet' allumé indique une connexion Internet active. Consultez le manuel pour des informations plus détaillées.

Comment puis-je sécuriser mon réseau sans fil sur le ZYXEL ZYAIR G-4100 ?

Pour sécuriser votre réseau, accédez à l'interface d'administration et allez dans la section 'Wireless'. Choisissez un type de sécurité (WPA2 est recommandé) et définissez un mot de passe fort. Assurez-vous également de désactiver la diffusion du SSID si vous souhaitez le rendre moins visible.

MODE D'EMPLOI ZYAIR G-4100 ZYXEL

Passerelle Hotspot Wireless 802.11g avec imprimante

Guide de prise en main

Version 1.00

juin 2004

ZyXEL Unleash Network

Unleash Networking Power

Sommaire

1 Présentation du ZyAIR 1

1.1 Connecteurs du panneau latorial 2
1.2 LEDs du panneau frontal 3
1.3 Paramétres d'usine 4

2 Configurer l'adresse IP de votre ordinateur 5

2.1 Windows 2000/NT/XP 5
2.2 Vérifier l'adresse IP de votre ordinateur 7
2.3 Tester la connexion avec le ZyAIR 7

3 Configurer notre ZyAIR 8

3.1 Acceder au ZyAIR via le configurateur Web 8
3.2 Assistant de connexion à l'Internet 9
3.3 Présentation du configurateur Web 19
3.4 Réinitialisation du ZyAIR 19
3.5 Tester libre connexion Internet 20

4 Installation de I'équipment 20

4.1 Fixation des antennes 20

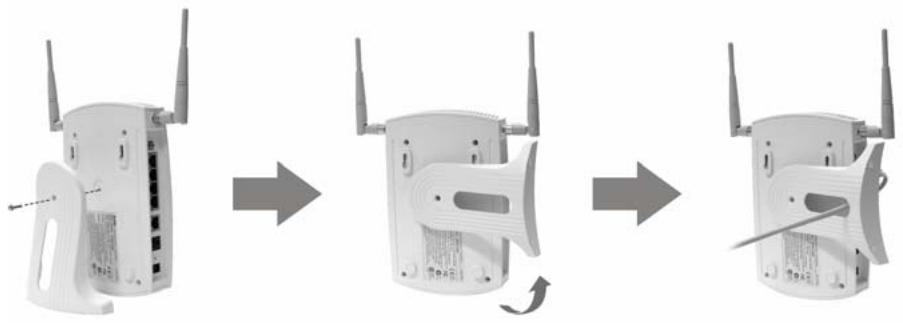

4.2 Installation du support de I'equipement 21

1 Présentation du ZyAIR

La passerelle Hot Spot ZyAIR combine un point d'accès IEEE 802.11g, un routeur, un switch 4 ports et une passerelle de service dans un seul équipement. Une “imprimante dédiée” reliée au ZyAIR, vous permet d'imprimer simplement des tickets aux abonnés. Le ZyAIR est idéal pour un usage dans les bureaux, des cafés-restaurants, des bibliothèques, des hotels et des terminaux d'aéroport permettant aux abonnées qui cherchent à acceder à l'Internet. Les pré requis sont : avoir un compte Internet opérationnel et avoir les login, mot de salle, etc. pour le compte Internet.

Procedure pour obtenir les certifications du produit

1. Allez sur www.zyxel.com.

Choisir votre produit à partir de la liste propose sur la page principale du Web de ZyXEL afin d'acceder à la page du produit.

1. Sélection la certification que vous désirez voir à partir de cette page.

1.1 Connecteurs du panneau létral

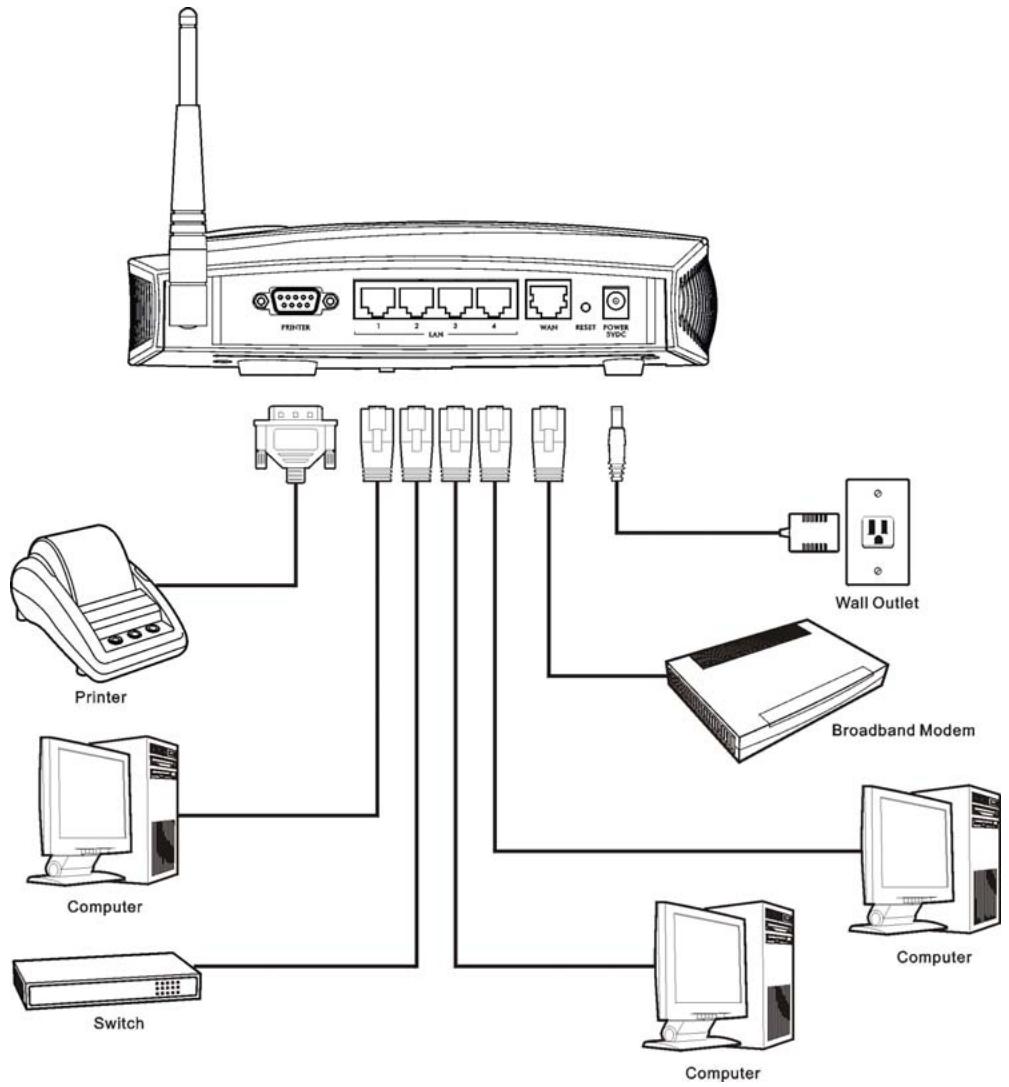

Figure 1 ZyAIR Connecteur du panneau l'etaléral

Table 1 Connecteurs du panneau l'etaléral

LABEL	DESCRIPTION
PRINTER	Utiliser le cable de l'imprimante pour relier l'imprimante fournie ("imprimante dédiée") à ce port.
LAN 1-4	Ces ports sont auto-crossover, ("auto MDI/MDI-X") c'est à dire que vous pouvez utiliser un cable Ethernet droit ou croisé pour relier le ZyAIR à un ordinateur ou un hub.
WAN	Relier votre modem large bande à ce port à l'aide un cable Ethernet.
RESET	Utiliser ce bouton uniquement si vous avez oublé le mot de passer du ZyAIR. Cela permet de réinitialiser le ZyAIR à ses valeurs par défaut d'usine (mot de passer 1234, adresse IP LAN 192.168.1.1).
POWER 5VDC	Après avoir relié les connecteurs cités ci-dessus, relier l'adaptateur d'alimentation fourni avec le ZyAIR à une prise de courant. Utiliser exclusivement l'adaptateur de courant fourni. La LED PWR s'allume. Les LEDs LAN et WAN flash puis s'allument si les connexions sont correctement établies. La LED ZyAIR s'allume pendant 20 secondes puis s'éteint. La LED SYS s'allume. La LED ZyAIR s'allume de nouveau et clignote si le raccordement sans fil est en activités.

1.2 LEDs du panneau frontal

Figure 2 ZyAIR Panneau Frontal
Table 2 LEDs panneau frontal

LED	STATUS	DESCRIPTION
ZyAIR	Allumé (Bleu)	Le ZyAIR est prét, mais n'envoi/reçois pas de données.
	Clignotant (Bleu)	Le ZyAIR est en train d'envoyer/recevoir des données par le LAN sans fil.
LAN (1-4)	Allumé (Vert)	Le port est connecté à un équipement Ethernet à 10/100Mbps.
	Clignotant (Vert)	Le port est train d'envoyer/recevoir des données.
	Eteint	Le port n'est pas connecté à un équipement Ethernet à 10/100Mbps.
WAN	Allumé (Vert)	Le port WAN est connecté à votre modem cable ou DSL.
	Clignotant (Vert)	Le port WAN est train d'envoyer/recevoir des données.
	Eteint	Le lien WAN n'est pas prét, or a échoué.
SYS	Allumé (Vert)	Le ZyAIR est prét et opérationnel.
	Eteint	Le ZyAIR n'est pas prét ou a un problème.
PWR	Allumé (Vert)	Le ZyAIR est alimenté.
	Eteint	Le ZyAIR n'est pas alimenté.

1.3 Paramètres d'usine

Table 3 Paramétres d'usine

Username	“admin” (case sensitive)	Adresse IP WAN	Client DHCP (WAN IP dynamique)
Password	“1234”	Adresse IP LAN	192.168.1.1
		DHCP LAN	Serveur

2 Configurer l'adresse IP de votre ordinateur

Ignore cette section si l'adresse IP de votre ordinateur est déjà configurée pour accepter une adresse IP dynamique. La plupart des nouveaux ordinateurs sont paramétrés dans ce mode.

Le ZyAIR est paramétré pour assigner à votre ordinateur une adresse IP. Suivre cette section afin de paramétrer votre ordinateur pour qu'il puisse receivevoir une adresse IP ou pour lui assigner une adresse IP statique comprise entre 192.168.1.2 et 192.168.1.254 avec un masque de réseau 255.255.255.0. Ceci est nécessaire pour que votre ordinateur puisse communiquer avec votre ZyAIR.

Votre ordinateur doit avoir une carte reseau et TCP/IP installés. TCP/IP devrait normalement etre déjà instalé sur les ordinateurs fonctionnant sous Windows NT/2000/XP, Macintosh OS7 et les systèmes d'exploitation recents.

2.1 Windows 2000/NT/XP

1. Sous Windows XP, cliquer sur Demarrer, Panneau de configuration. Sous Windows 2000/NT, cliquer sur Demarrer, Paramètres, Panneau de configuration.
2. Sous Windows XP, cliquer sur Connexions réseau.
   Sous Windows 2000/NT, cliquer sur Connexions réseau et accès à distance.
3. Cliquer sur le bouton droit de la souris sur Connexion locale, puis cliquer sur Propriétés.

4. Sélectionner Protocole Internet (TCP/IP) (sous l'onglet Général dans Windows XP) et cliquer sur Propriétés.

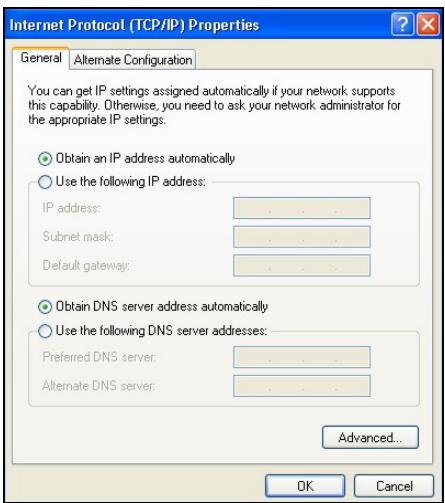

5. L'écran Propriétés TCP/IP du protocole Internet s'ouvre (l'onglet Général dans Windows XP).

6. Pour assigner une adresse IP dynamique à votre ordinateur, cliquer sur Obtenir une adresse IP automatique.

Si vous connaissiez les adresses IP de vous serveurs DNS, entrer les dans les champs Serveur DNS préfééré et Serveur DNS auxiliaire.

-Pour configurer une adresse IP statique, seLECTIONner Utiliser l'adresse IP suivante et compléter les champs Adresse IP (entre 192.168.1.2 et 192.168.1.254), masque de sous réseau (255.255.255.0), et passerelle par défaut (192.168.1.1).

Puis entraîr les adresses IP de vos serveurs DNS dans les champs Serveur DNS préfééré et Serveur DNS auxiliaire.

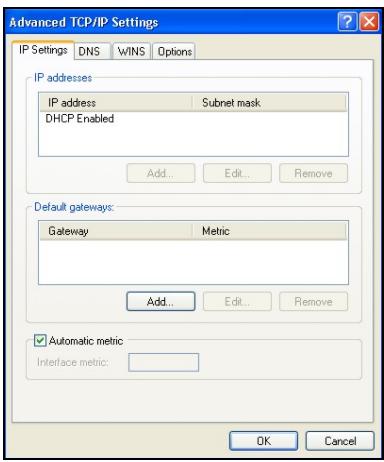

Si vous avez plus deux serveurs DNS, cliquer sur Avancé, puis l'onglet DNS, et rajouter les adresses à l'aide d'Ajouter.

1. Cliquer sur Avancé. Supprimer toutes les passerelles précédemment paramétrées sous l'onglet Paramètres IP, puis cliquer sur OK pour revenir à l'écran Propriétés TCP/IP du protocole Internet.

1. Cliquer sur OK pour fermer la fenêtre Propriétés TCP/IP du protocole Internet.

2. Clicquer sur OK pour fermer la fenêtre Propriétés de Connexion au réseau local.

2.2 Vérifier l'adresse IP de votre ordinateur

1. Sur votre ordinateur, cliquer sur Demarrer, (Tous les) Programmes, Accessoires et puis Invite de commandes.
2. Dans la fenêtre Invite de commandes, tapez "ifconfig" et puis appuyer sur ENTREE. L'adresse IP de votre ordinateur doit est compris dans l'intervalle 192.168.1.2-192.168.1.254, avec un masque de sous réseau 255.255.255.0 pour pouvoir communiquer avec le ZyAIR.

Référez-vous à votre Guide Utilisateur pour la configuration détaillée d'adresse IP pour les systèmes d'exploitation autres que Windows et Macintosh.

2.3 Tester la connexion avec le ZyAIR

1. Cliquer sur Demarrer, (Tous) Programmes, Accessoires puis sur Invite de commandes.
2. Dans la fenêtre Invite de commandes, taper "ping" suivi d'un espace et de l'adresse IP du ZyAIR (192.168.1.1 est l'adresse par défaut).
3. Appuyer sur ENTRÉE et l'écran suivant s'affiche.

Votre ordinateur peut maintainant communiquer avec le ZyAIR via le port LAN.

3 Configurer votre ZyAIR

Ce guide vous montre comment utiliser le configurateur web pour initiailler la configuration. Consulter le Guide Utilisateur pour les détails des autres fonctionnalités du ZyAIR.

3.1 Acceder au ZyAIR via le configurateur Web

1. Voiture navigateur web doit supporter le JavaScript. Lancer votre navigateur web. Entre « 192.168.1.1 » comme adresse du site web.

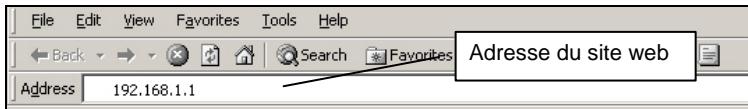

Figure 3 Entrer l'adresse IP LAN du ZyAIR dans Internet Explorer

1. Affichage d'un écran de connexion. Entrer le nom d'utilisateur (« admin » par défaut), le mot de passer (« 1234 » par défaut) et cliquer sur Login. Le nom d'utilisateur doit respecter la case. Si vous avez commis une erreur, rafraîchir votre navigateur web et recommencer. Une seule session administrateur peut être ouvert à la fois. Le ZyAIR vous déconnecté après cinq minutes d'inactivité sur le configurateur web, si cela vous arrive, il suffit de vous reconnectcer.

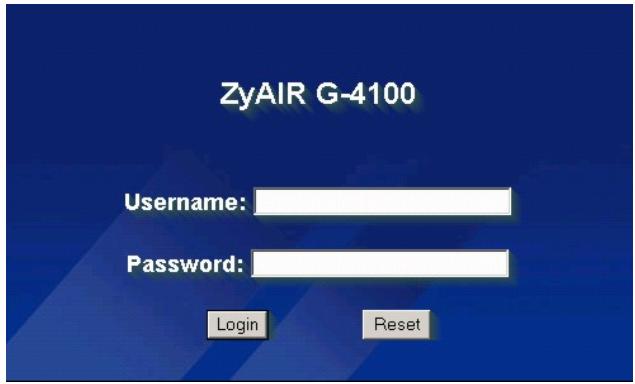

Figure 4 Configurator web : écran de connexion

3.2 Assistant de connexion à l'Internet

Par défaut, les écrans de l'Assistant de paramétrage apparaissent pour la première connexion au ZyAIR. Àprouc cela, l'écran SYSTEM QUICK VIEW apparait à l'ouverture.

1. Le premier écran de l'Assistant s'affiche après la connexion. Cet premier écran varie en fonction du type de connexion que vous utilisez.

Figure 5 Connexion Internet : Client DHCP

Sélectionner DHCP Client si vous ISP ne vous fournir pas une adresse IP fixe. Notre ISP assigne au port WAN du ZyAIR une adresse IP dynamique. C'est la sélection par défaut.

Cliqueur Next pour aller à la Figure 9.

Selectionner Static IP Setting si votre ISP vous fourni une adresse IP fixe.

Entrer l'adresse IP WAN, le masque de sous réseau, l'adresse IP de la passerelle et les adresses des serveurs DNS que votre ISP vous a attribué.

Cliqueur Next pour aller à la Figure 9.

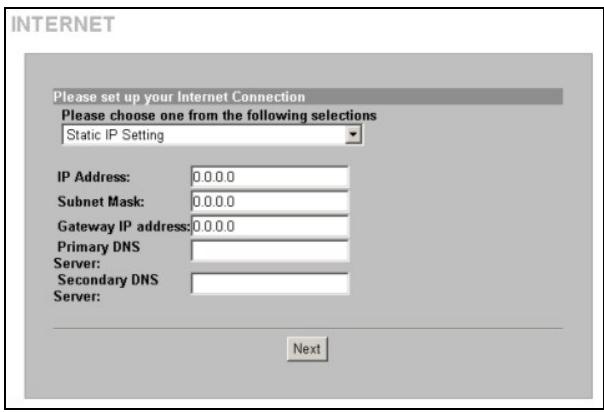

Figure 6 Connection Internet: Static_IP

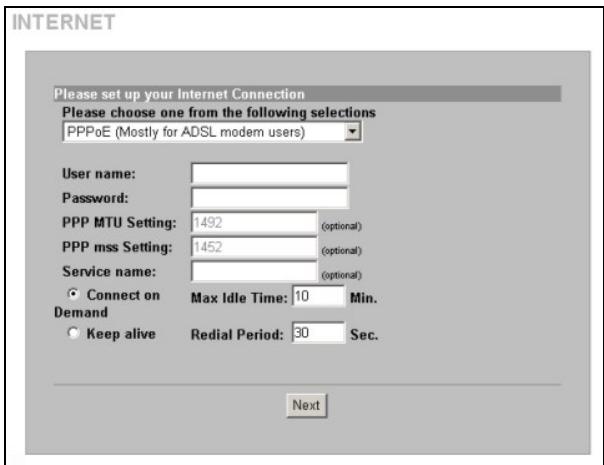

Figure 7 Connection Internet: PPPoE

Selectionner PPPoE si vous ISP utilise PPPoE pour votre compte (PPPoE simule un raccordement commuté).

Entrer exactement le nom et le mot de passé de l'utilisateur fournis par votre ISP.

Le maximum transmission unit (MTU) est le plus grand paquet, indiqué en octet (8 bits - bytes) pouvant être transmis sur le réseau. Le Transmission Control Protocol (TCP) utilise le MTU pour déterminer la taille maximum de chaque paquet dans une transmission. Une taille trop grande de MTU peut signifier des retransmissions si le paquet rencontres un routeur ne supportant pas de paquet de cette taille. Une taille trop petite de MTU signifie plus d'entêtes et plus d'acquisitions qui doivent être envoyés et manipulés.

Le maximum segment size (MSS) est la plus grande quantité de données, indiquée en bytes, qu'un ordinateur ou un périhérique de communication peut manipuler sans fragmenter le paquet.

Pour des communications optimas, le nombre de bytes dans le segment de données et l'entete doit s'ajouter jusqu'àau moins le nombre de bytes indiqué dans le maximum transmission unit (MTU).

Entrer le nom de votre serveur PPPoE dans le champ Service Name s'il est fourni ; sinon le laisser vide. Sélectionner Connect on Demand si vous ne voulez pas avoir une connexion permanente et indiqué un-delai d'inactivité (en minutes) dans le champ Max Idle Time.

Selectionner Keep Alive si vous pouze une connexion permanente. Le Redial Period est le temps que le ZyAIR doit attendre avant de se reconnectcer en cas de déconnexion. Cliquer sur Next pour aller à la Figure 9.

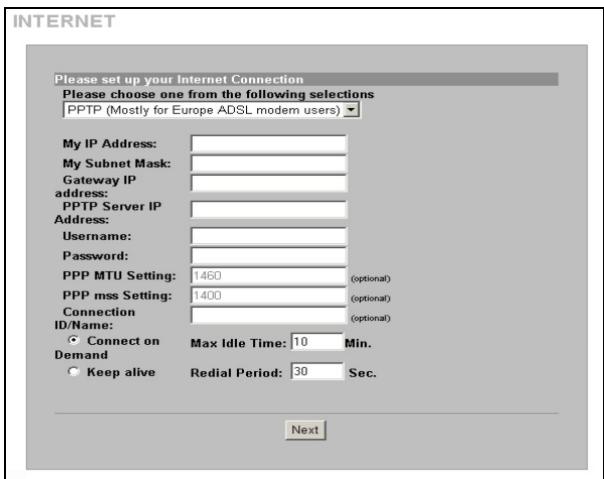

Figure 8 Connection Internet: PPTP

Selectionner PPTP si vous ISP utilise un terminateur DSL avec PPTP. Dans ce cas, le ZyAIR doit avoir une adresse IP statique (My IP Address). Notre ISP peut également vous fournir un masque de sous reseau (My Subnet Mask) et une adresse IP de passerelle (Gateway IP address).

Entrer l'adresse IP du terminateur de DSL (PPTP Server IP Address) et le nom utilisé et le mot de passage associé fourni par votre ISP.

Voir la description de l'écran de l'encapsulation PPPoE pour les informations sur PPP MTU, PPP MSS, Connect On Demand et Keep alive.

Si vous ISP vous a fourni un nom d'identification pour la connexion, entre le dans le champs Connection ID/Name.

Cliqueur Next pour aller à la Figure 9.

1. Utiliser le deuxième écran de l'assistant pour paramétre le LAN sans fil.

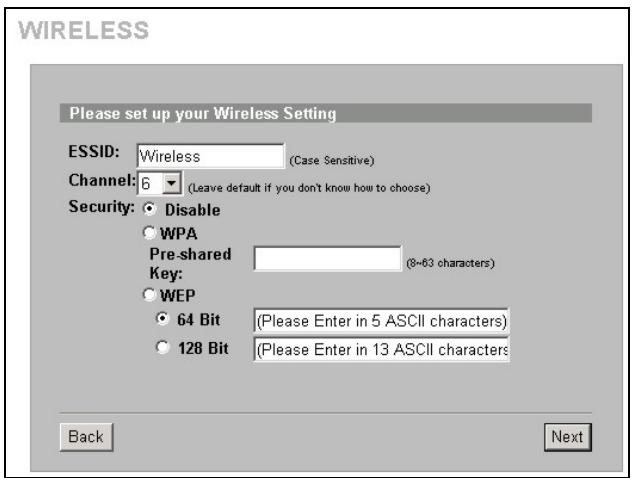

Figure 9 Paramétrage du Wireless

Cliqueur sur Next pour continuer.

ESSID est un nom unique qui sert à identifier le ZyAIR sur le LAN sans fil. Entrer un nom descriptorif.

Selectionner un canal (gamme de fréquences radio utilisées par les périhériques sans fil IEEE 802.11g).

Selectionner Disable sous Security pour permettre aux périhériques sans fil de communiquer le ZyAIR sans aucun chiffrage de données.

Selectionner WPA afin que le ZyAIR puisse faire de l'authentication des utilisateurs et chiffrer les données. Le chiffrage de données de WPA est plus fort que WEP. Entrer une clef pré partagée de 8 à 63 caractères d'ASCII (espaces et symboles compris).

Selectionner le WEP (Wired Equivalent Privacy) afin que le ZyAIR crypte les paquets de données avant de les transmettre sur le réseau sans fil. Selectionner 64 Bit ou 128

Bit WEP d'encryptions et entrer une cléf de longueur sélectionnée dans le champ.

1. Utiliser le troisième écran de l'assistant pour configurer un serveur E-mail de secours au cas où le serveur E-mail de l'abonné serait inaccessible du ZyAIR.

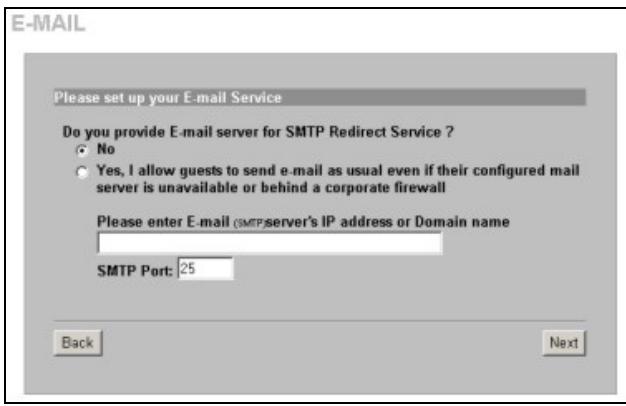

Figure 10 Paramétrage du service E-mail

Selectionner No pour que le ZyAIR ne redirige pas les e-mails dans le cas où le serveur E-mail d'un abonné serait inaccessible depuis le ZyAIR.

Selectionner Yes pour que le ZyAIR redirige les emails des abonnés au serveur SMTP indiqué (doit être accessible depuis le ZyAIR) au cas où le serveur emails de l'abonné seront inaccessible du ZyAIR. Les destinataires des emails voient les messages comme s'il s'veaient du serveur email de l'abonné et pas du serveur email de secours.

Si vous avez selectionné Yes, entre le nom du serveur Email (SMTP) (jusqu'à 50 caractères) ou son adresse IP.

Entrer le numero de port (25, ou entre 2500 et 2599) du serveur de messagerie.

Cliqueur Next pour continuer.

1. Utiliser cet écran pour que le ZyAIR authenticate les utilisateurs avant de leur permettre d'acceder à l'Internet.

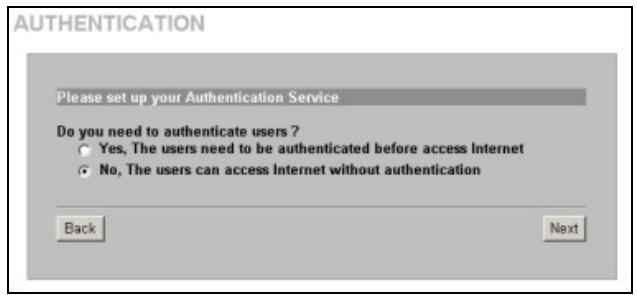

Figure 11 Paramétrage du service Authentication

Selectionner Yes pour exiger du ZyAIR d'authentifier les abonnés avant de permettre l'accès à l'Internet.

Sélectionner No pourmettre l'accès à l'Internetauxabonnés sansauthentication.

Cliqueur Next pour continuer.

1. Utiliser le prochain écran de l'assistant pour paramétre un profil de facturation que le ZyAIR utilisera pour produit les comptes des abonnés.

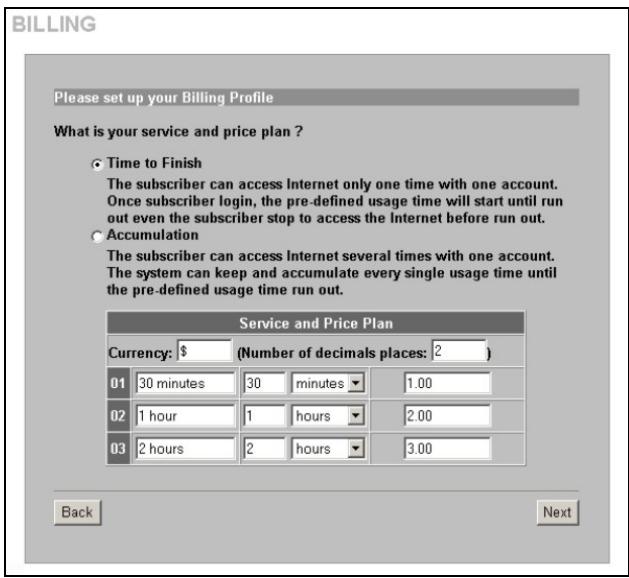

Figure 12 Paramétrage de la facturation

Selectionner Time to Finish pour permettre a des abonnés une ouverture jetable. Une fois qu'un abonné s'authentifier, le système comme a décompter l'utilisation prédéfinie même si I'abonné arête I'accès Internet avant la fin de la période. Si I'abonné arrêté son accès Internet avant la fin de la période, il n'a pas besoin de se ré authentifier pour acceder de nouveau à l'Internet.

Selectionner Accumulation pour permettre a chaque abonné une réouverture multiple jusqu'à ce que le temps assigné soit épuisé. Si un abonné n'est plus connecté et qu'il accede de nouveau à l'Internet dans la période indiquée dans la période Idle Timeout, l'abonné n'a pas besoin de se ré authenticateur pour ouvrir une session.

Entrer l'unité ou le symbole monétaire approprié. Définir le nombre de positions décimales (jusqu'à 3) utilisé pour la facturation.

Entrer un nom (jusqu'à 12 caractères) pour chaque profil de facturation.

Paramétrer la durée de chaque période de facturation. Quand cette période expire, l'accès de l'abonné sera coupé.

Entrer le temps (minutes, heures, ou jours) et selectionner l'unité de temps pour définir le temps d'accès maximum à l'Internet pour chaque profil.

Cliqueur Next pour continuer.

1. Utiliser le prochain écran de l'assistant pour paramétre le ZyAIR afin d'utiliser "l'imprimante dédiée" pour produit et imprimer les tickets des abonnés ou pour les produits depuis le configurateur web et pour les imprimer de la. L'imprimante dédiée" se raccorde directement sur le ZyAIR.

PRINTER

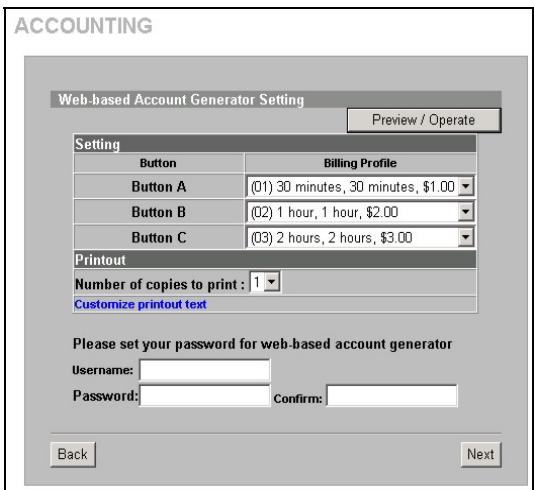

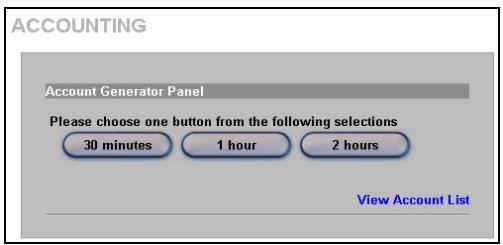

Figure 14 Paramétrage de la comptabilité

Selectionner Yes pour utiliser "l'imprimante dédiée" pour imprimer les tickets des abonnés.

Selectionner No pour générer et imprimer les tickets des abonnés depuis le configurateur web. L'écran Web-based Account Generator Panel Settings apparaît alors (Figure 17).

Cliqueur Next pour continuer.

Selectionner un profil de facturation d'abonné pour chaque bouton de l'imprimante dédiée". Le profil de facturation définit le temps et le prix d'accès à l'Internet par unité de temps.

Paramétrer le nombre de ticket que vous poulez imprimer pour un abonné (1par défaut).

Cliqueur Superclasse Printout text pour ouvrir l'écran Superclasse Printout Text (see Figure 15) pour definer le ticket des abonnés.

Clique sur I want to setup the web-based accounting now if exclusive printer cannot work pour paramétre l'écran Web-based Account Generator Panel Settings (Figure 17).

CliqueurNextpourcontinuer.

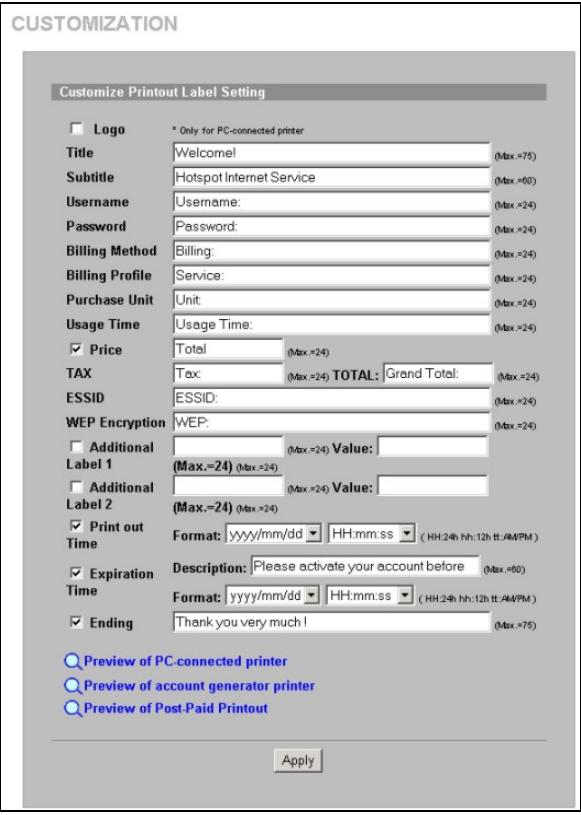

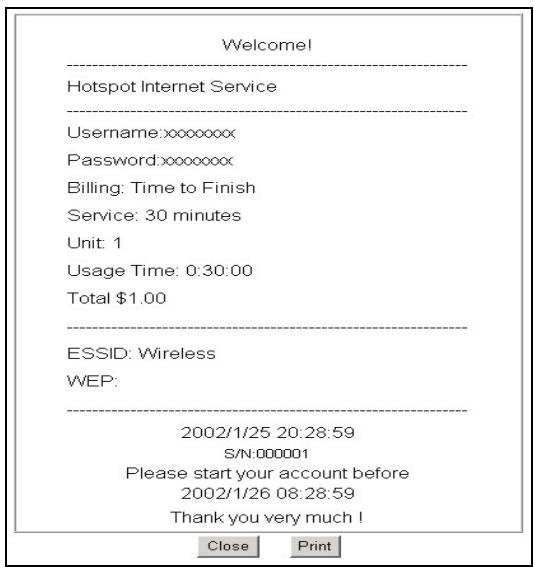

Figure 15 Paramétrage du texte imprimé

Cocher la case logo pour imprimer votre logo sur le ticket de l'abonné quand vous utilisez un imprintante connectée sur le réseau. Voir le guide utilisateur pour le chargement du logo.

Entrer un titre pour le ticket dans le champ Title. Entrer le sous-titre pour le ticket.

Entrer les étiquettes用户名 et Password qui apparaissent dans sur le ticket.

Entrer le nom d'etiquette dans le champ montrant la méthode pour la facturation.

Entrer le nom d'étiquette dans le champ montrant le nom pour le profil de la facturation utilisé.

Entrer le nom d'étiquette pour le champ montrant le nombre d'unités de temps achetées.

Entrer le nom d'étiquette pour le temps maximum autorisant un abonné à accéder à l'Internet via le ZyAIR dans le champ Usage Time.

Cocher la case Price et entrez le nom d'etiquette pour le champ montrant le prix sur le ticket de I'abonné.

Entrer le nom d'étiquette pour le champ montrant la taxa et un nom d'étiquette différent pour le champ montrant la somme du prix et de la taxa.

Entrer le nom d'étiquette pour le champ montrant l'identifant du réseau sans fil (ESSID). Entrer un nom d'étiquette pour le champ montrant la clé WEP (WEP Encryption).

Selectionner Additional Label(es) pour afficher les étiquettes de n'importe qu'elle information additionnelle.

Selectionner Print out Time pour imprimer le temps sur le ticket de l'abonné. Sélectionner le format date et heures.

Selectionner Expiration Time pour imprimer sur le ticket la date et heures de validée.

Selectionner Ending et entrez un message qui apparaître à la fin du ticket imprimé.

Cliqueur Apply pour sauvereles modifications.

Cet écran montre à quoi le ticket de votre client ressemblera. Fermer la fenêtre quand vous aurez terminé la visualisation.

Figure 16 Exemple de ticket

Figure 17 Paramétrage de la comptabilité par l'interface web

Clique sur Preview/Operate pour ouvrir Account Generator Panel (voir Figure 18).

Un "bouton" représenté un profil de facturation définissant le temps et le prix maximum pour accès à l'Internet par unité de temps. Les boutons correspondent aux boutons montrés dans Account Generator Panel. Ces paramétrages de boutons correspondent aux boutons de l'imprimante dédiée".

Choisir combien de copies du ticket de l'abonné que vous poulez imprimer (1 par défaut.).

Cliqueur Customize printout text pour ouvir l'écran Customize Printout Text (voir Figure 15) pour modifier les tickets des abonnés.

Enter le nom et le mot de passé de l'administrateur web des comptes. Retaper le mot de passé pour la confirmation dans le champ Confirm.

Cliqueur Next pour continuer.

Figure 18 Panneau du générateur de compte

Clique sur Preview/Operate dans le Figure 17 pour afficher cet écran.

Chaque bouton correspond à un profil d'abonné que vous avez défini. Ces paramétrages sont également applicables aux boutons de l'imprimante dédiée.

Clique sur le lien View Account List dans cet écran pour afficher un écran montrant l'information des comptes courant (Figure 19). Fermer cet écran une fois terminé.

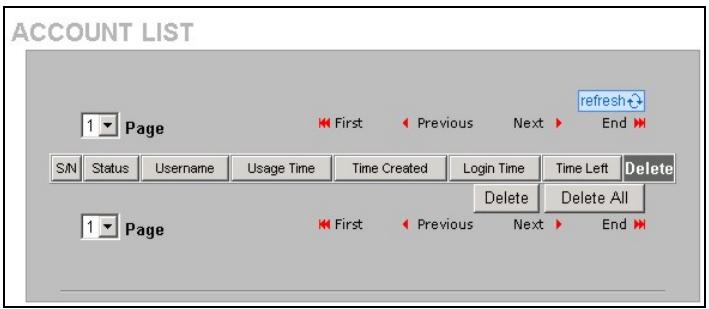

Figure 19 List des comptes

Fermer cet écran quand vous aurez terminé la visualization.

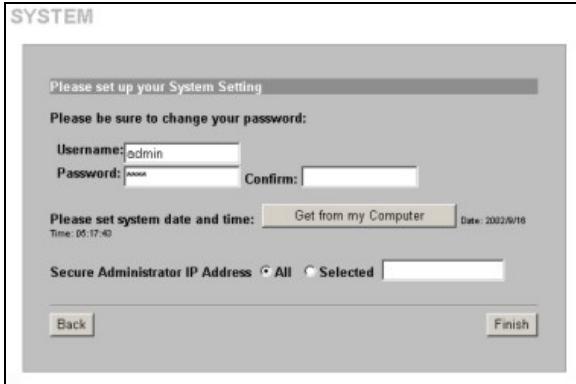

Figure 20 Paramètre Systeme

Entrer votre nouveaux nom et mot de passé dans les champs Nombre et Password ; entraîr le mot de passer encore une fois dans le champ Confirm.

Cliqueur sur Get from my Computer pour que le ZyAIR recupere la date et l'heure depuis I'ordinateur.

Selectionner All si vous voulez autoriser n'imprime adressse IP à administrer le ZyAIR.

Selectionner Selected et entrer l'adresse IP d'un ordinateur de "confiance" qui pourrait acceder au configurateur web du ZyAIR.

Cliqueur Finish pour sauver la configuration du ZyAIR. Attendre 30 secondes jusqu'au redémarrage du ZyAIR.

3.3 Présentation du configurateur Web

Clique sur un lien du panneau de navigation pour ouvrir l'écran correspondant. Àpres avoir lancer l'assistantant, le premier écran que vous verrez après connexion est celui du SYSTEM QUICK VIEW

3.4 Réinitialisation du ZyAIR

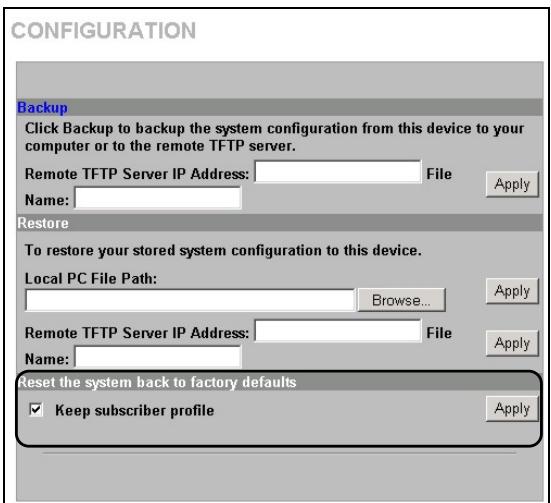

Pour réinitialiser le ZyAIR au paramètres d'usine, cliquer sur SYSTEM TOOLS et CONFIGURATION pour afficher l'écran suivant.

Figure 22 Paramètres par défaut

Selectionner Keep subscriber profiles pour réinitialiser les paramètres d'usine mais en gardant les paramètres des comptes. Tout autre configuration est effacé.

Sous Reset the system back to factory defaults cliquer sur Apply pour réinitialiser les paramètres d'usine du ZyAIR (Table 3).

3.5 Tester votre connexion Internet

Lancer vous navigateur web et diriger vers le site www.zyxel.com. Rétérer vous au guide utilisateur pour plus d'information sur les fonctionnalités du ZyAIR. Si vous ne pouvez pas accéder à Internet, ouvrir de nouveau le configurateur web pour vérifier les paramètres Internet configures avec l'assistant.

4 Installation de l'équipement

4.1 Fixation des antennes

Suivre les étapes ci-dessous pour brancher les antennas fournies.

1. Localiser les connecteurs d'antenne sur les cotsés de votre ZyAIR.
2. Visser les antennes dans le sens des aiguilles d'une montre sur les connecteurs d'antenne. Les antennes devraient etre perpendicularaires au sol et parallele entre elles.

S'assurer que les antennes sont solidement visées sur les connecteurs d'antenne.

Figure 23 Fixation des antennes

4.2 Installation du support de l'équipement

En général, le meilleur endroit pour le point d'accès est le centre de la zone de couverture prévue pour votre réseau sans fil. Pour de更好地 performances, placer le ZyAIR dans un endroit élevé et non obstrué.

Les sections suivantes décrivent les différentes options d'installation.

Laisser un espace adequate sur l'arriere et les cotés du ZyAIR pendant l'installation du matériel et ne pas bloquer les trouss d'aération.

Sur pied

Placer votre ZyAIR sur une surface plane et à niveau (un bureau ou une étagère) suffisamment résistant pour supporter le poids du ZyAIR avec ses cables de connexion.

1. Suivre les étapes suivantes pour placer votre ZyAIR sur une surface à niveau. Pour cela, vous pouvez suivre les diagrammes d'installation ci-dessous.
2. Relier la vis (fournie) au pied du ZyAIR.
3. Relier le pied au ZyAIR sans trop serer la vis.
4. Tourner le pied sur le côté.
5. Passer les câbles de raccordement par l'espace du pied.

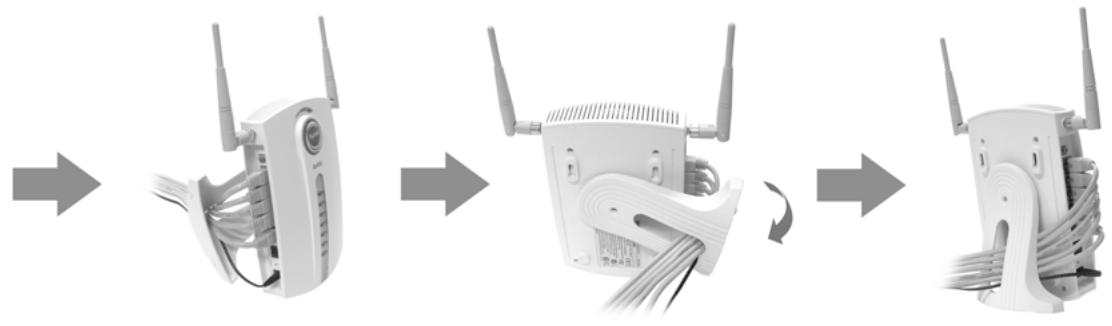

Figure 24 Fixation du pied

1. Tourner le pied de nouveau à la position verticale et serer la vis qui relié le pied au ZyAIR.

Figure 25 Passage des cables à travers le pied

Montage mural

Suivre les étapes suivantes pour fixer votre ZyAIR sur un mur.

1. Rechercher une position élevée et dégagée sur le mur.

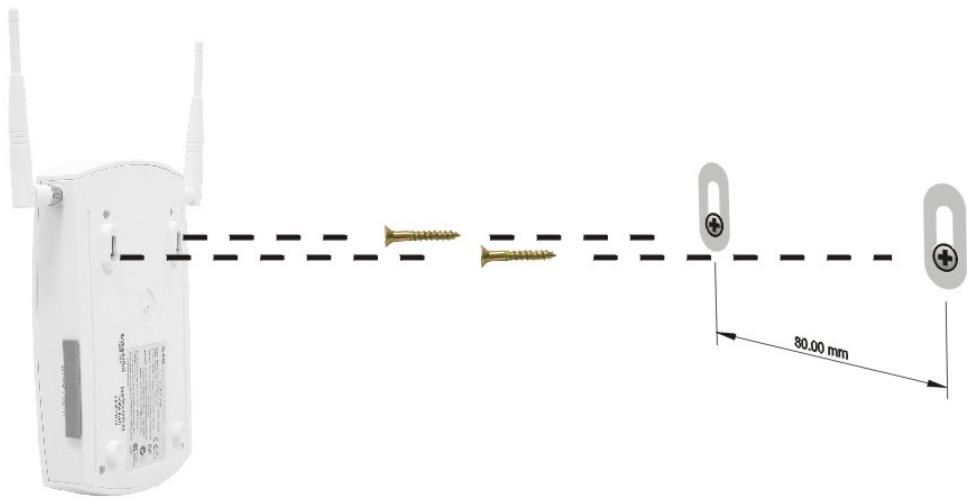

2. Utiliser les vis fournies (ou toutes autres vis à tête large de 6mm ~7.5mm (0.24" ~ 0.30")). Placer deux vis sur le mur distant de 80mm (3.15"). Ne pas visser complètement les vis dans le mur. Laisser un petit espace entre la tête des vis et le mur.

S'assurer que les vis sont solidement fixées au mur et suffisamment résistantes pour supporter le poids du ZyAIR avec ses câbles de raccordement.

1. Ajuster les cables.
2. Aligner les trouss au dos du ZyAIR aux vis sur le mur. Accrocher le ZyAIR aux vis.

Figure 26 Montage mural du ZyAIR

5 Dépannage

Table 4 Dépannage

PROBLEM	ACTION CORRECTIVE
Aucune LED ne s'allume quand le ZyAIR est allumé.	Assurez vous que vous utiliser le bon adaptateur électrique avec le ZyAIR et que l'adaptateur est branché à une alimentation appropriée. Vérifier les cables de connexion. Si les LED ne s'allument toujours pas, vous avez peut être un problème matériel. Dans ce cas, contacter votre revendeur.
Ne peut pas acceder au ZyAIR via le LAN.	Vérifier le cable de connexion entre le ZyAIR et votre ordinateur ou hub. Se référer à la section 1.1 pour plus de détails. Faire un ping sur le ZyAIR à partir d'un ordinateur du LAN. S'assurer que la carte Ethernet de votre ordinateur est installée et fonctionne correctement. Vérifier que l'adresse IP et le masque de sous réseau du ZyAIR et de vos ordinateurs sont dans le même plan d'adressage.
Ne peut pas obtenir une adresse IP WAN de l'ISP.	Vérifier vos paramètres d'accès à Internet (se référer à la section 3.2). You'veASFes besoin d'un nom d'utilisateur et d'un mot de passé si vous utilisez l'encapsulation PPPoE ou PPTP. S'assurer que vous avez entré correctement le Service Name (encapsulation PPPoE seulement), nom d'utilisateur et mot de passer (respecter la case pour le nom d'utilisateur et le mot de passer). Se referrer à la section 3.2 pour plus d'information.
Ne peut pas acceder à l'Internet.	Vérifier vos paramètres d'accès à Internet (se référer à la section 3.2). S'assurer que vous avezentré correctement le nom d'utilisateur et le mot de passer. Pour les clients sans fil, vérifier que le ZyAIR et les clients sans fil utilisent le même ESSID, canal et clefs WEP (si le chiffrage WEP est activé).
