Type de produit	Adaptateur Powerline
Marque	ZYXEL
Modèle	PLA-470
Norme réseau	HomePlug AV
Débit maximum	200 Mbps
Ports Ethernet	4 ports RJ-45 10/100 Mbps avec MDI/MDIX automatique
Sécurité	Chiffrement AES 128 bits, bouton d'encryptage instantané HomePlug
Portée maximale	Jusqu'à 300 mètres sur le réseau électrique
Nombre max d'appareils	Jusqu'à 16 adaptateurs sur un même réseau, 64 adresses Ethernet avec 4 groupes
Modulation	OFDM, compatible QAM 1024/256/64/16, DQPSK, DBPSK, ROBO
Fréquence	1,7 - 30 MHz
Alimentation	100-240 V CA, 50/60 Hz, 0,2 A max.
Dimensions (L x P x H)	162 x 118 x 40 mm
Poids	303 g
Température d'exploitation	0 à 40 °C
Température de stockage	-20 à 60 °C
Humidité d'exploitation	20 à 95 % RH
Humidité de stockage	20 à 95 % RH
Certifications	UL, cUL, LVD, CE, FCC, HomePlug AV
Fonctions principales	Technologie HomePlug AV, QoS pour flux HD, Plug and Play, DEL multicolores d'état
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.

FOIRE AUX QUESTIONS - PLA-470 ZYXEL

Comment installer l'adaptateur ZYXEL PLA-470 ?

Branchez simplement l'adaptateur sur une prise murale, puis connectez-le à votre routeur à l'aide d'un câble Ethernet. Répétez l'opération pour le second adaptateur dans la pièce souhaitée. La connexion est automatique grâce à la technologie Plug and Play.

Comment sécuriser mon réseau Powerline ?

Utilisez le bouton d'encryptage instantané HomePlug sur chaque adaptateur. Appuyez brièvement sur le bouton d'un adaptateur, puis sur l'autre dans les 2 minutes. Le chiffrement AES 128 bits est alors activé.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur est correctement branché sur une prise fonctionnelle. Si le problème persiste, testez une autre prise. Le voyant alimentation doit être allumé vert en fonctionnement normal.

Quel est le débit maximal du PLA-470 ?

Le débit théorique maximal est de 200 Mbps selon la norme HomePlug AV. En pratique, le débit dépend de la qualité du réseau électrique et de la distance entre les adaptateurs.

Puis-je brancher plusieurs adaptateurs PLA-470 ensemble ?

Oui, vous pouvez utiliser jusqu'à 16 adaptateurs sur le même réseau électrique. Le PLA-470 supporte également jusqu'à 64 adresses Ethernet via ses 4 groupes.

Comment fonctionne le bouton d'encryptage ?

Le bouton d'encryptage instantané (bouton HomePlug) permet de sécuriser rapidement votre réseau. Appuyez une fois sur le bouton d'un adaptateur : la DEL clignote. Appuyez ensuite sur le second adaptateur dans les 2 minutes pour établir une connexion chiffrée.

L'adaptateur PLA-470 est-il compatible avec d'autres marques Powerline ?

Oui, il est compatible avec tout adaptateur certifié HomePlug AV, quelle que soit la marque. Assurez-vous que les deux adaptateurs utilisent la même norme pour une compatibilité optimale.

Que faire en cas de perte de connexion fréquente ?

Essayez de brancher les adaptateurs sur des prises murales directes (évitez les multiprises). Réduisez la distance entre eux (portée max 300 m). Vérifiez que le réseau électrique n'est pas perturbé par de gros appareils.

Comment connaître le débit actuel de ma connexion Powerline ?

Les DEL multicolores sur l'adaptateur indiquent la qualité du signal : vert pour bon débit, orange pour moyen, rouge pour faible. Vous pouvez également utiliser un logiciel de gestion réseau pour mesurer le débit précis.

Quels sont les symptômes d'une mauvaise connexion Powerline ?

Des vitesses lentes, des déconnexions intermittentes ou des DEL rouges/oranges indiquent une mauvaise qualité de liaison. Essayez de rapprocher les adaptateurs ou d'éviter les parasurtenseurs.

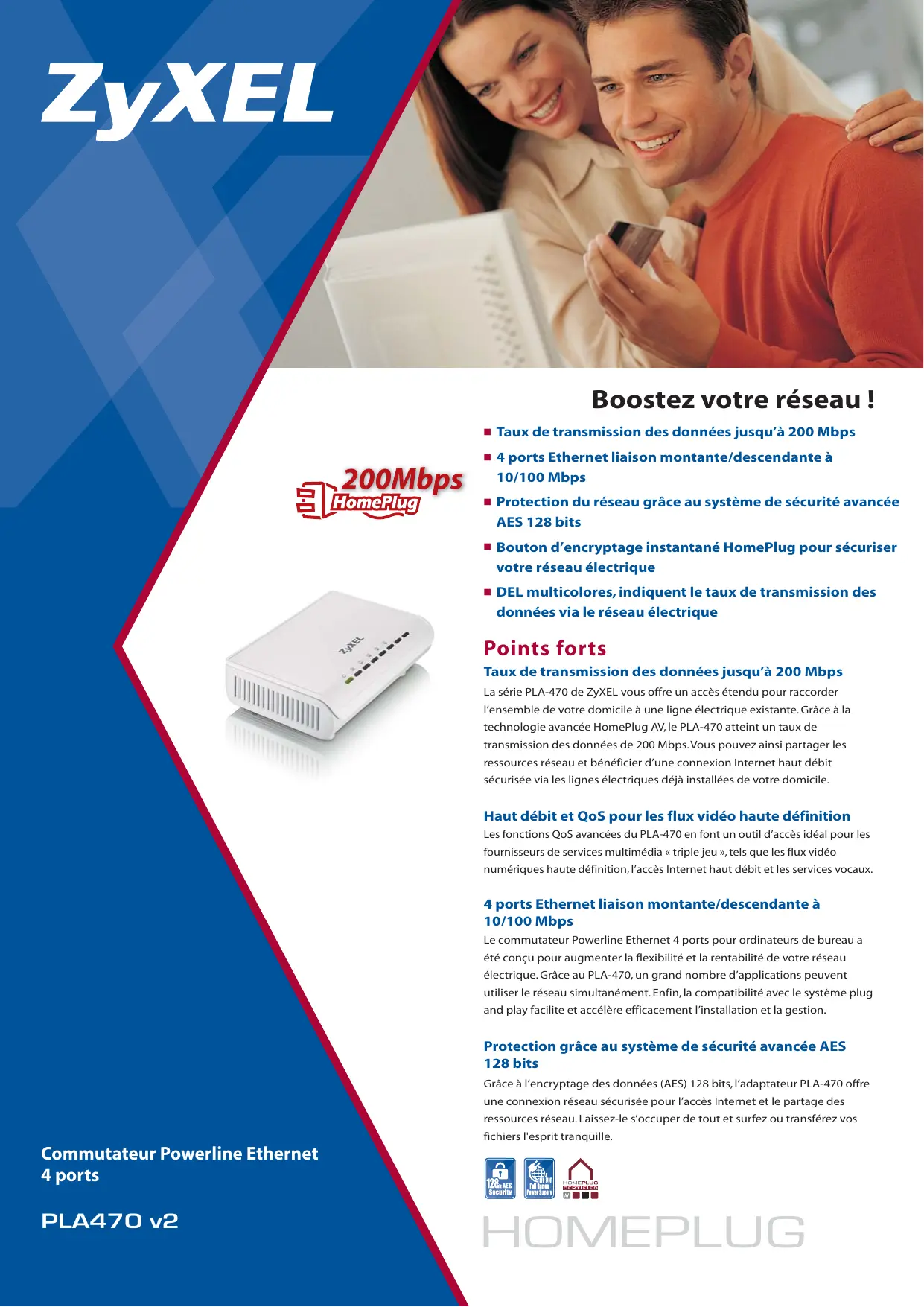

MODE D'EMPLOI PLA-470 ZYXEL

Commutateur Powerline Ethernet 4 ports

PLA470 v2

Boostez votre réseau !

Taux de transmission des données jusqu'à 200 Mbps 4 ports Ethernet liaison montante/descendante à 10/100 Mbps Protection du réseau grâce au système de sécurité avancée AES 128 bits Bouton d'encryptage instantané HomePlug pour sécuriser votre réseau électrique DEL multicolores, indiquent le taux de transmission des données via le réseau électrique

Taux de transmission des données jusqu'à 200 mbps

La série PLA-470 de ZyXEL vous offre un accès étendu pour raccorder l'ensemble de votre domicile à une ligne électrique existante. Grâce à la technologie avancée HomePlug AV, le PLA-470 atteint un taux de transmission des données de 200 Mbps. Vous pouvez ainsi partager les ressources réseau et bénéficier d'une connexion Internet haut débit sécurisée via les lignes électriques déjà installées de votre domicile.

Haut débit et qos pour les flux vidéo haute définition

Les fonctions QoS avancées du PLA-470 en font un outil d'accès idéal pour les fournisseurs de services multimédia « triple jeu », tels que les flux vidéo numériques haute définition, l'accès Internet haut débit et les services vocaux.

4 Ports ethernet liaison montante/descendante à 10/100 mbps

Le commutateur Powerline Ethernet 4 ports pour ordinateurs de bureau a été créé pour augmenter la flexibilité et la rentabilité de votre réseau électrique. Grâce au PLA-470, un grand nombre d'applications peuvent utiliser le réseau simultanément. Enfin, la compatibilité avec le système plug and play facilite et accélère efficacement l'installation et la gestion.

Protection grâce au système de sécurité avancée AES 128 bits

Grâce à l'encryption des données (AES) 128 bits, l'adaptateur PLA-470 offre une connexion réseau sécurisée pour l'accès Internet et le partage des ressources réseau. Laissez-le s'occuper de tout et surfez ou transférez vos fichiers l'esprit tranquille.

Spécifications système

• Standard réseau: taux de transmission des données HomePlug AV à 200 Mbps
• Réseau électrique: possibilité de raccorder jusqu'à 16 appareils électriques sur un même réseau. Chaque adaptateur Ethernet pour ligne électrique accepte 15 adresses Ethernet à distance. Avec ses 4 groupes, le PLA-470 est même compatible avec 64 adresses.
• Modulation: modulation OFDM des symboles, compatible avec les schémas de modulation pour porteurs QAM 1024/256/64/16, DQPSK, DBPSK et ROBO
• Fréquence: 1,7 ~ 30 MHz

Portée : jusqu'à 300 mètres - Sécurité : encryption AES 128 bits

Matériel

• Interface : 4 ports Ethernet RJ-45 à 10/100 Mbps avec
• MDI/MDIX automatique Courant entrant: 100-240 Vca, 50/60 Hz, 0,2 A (max.) Statut DEL: alimentation, raccordement et activités du
• réseau électrique, raccordement et activités Ethernet

Dimensions & poids

• Dimensions: 162 mm( L) × 118 mm( P) × 40 mm( H)
• Poids:303 g

Conditions de stockage et d'exploitation

• Température d'exploitation: 0 40^ C
• Température de stockage: -20 60^ C
• Humidité d'exploitation: 20 95% rH
• Humidité de stockage: 20 95% rH

Certification

• Sécurité: UL, cUL, LVD EMI: CE, FCC
• Certification HomePlug: HomePlug AV

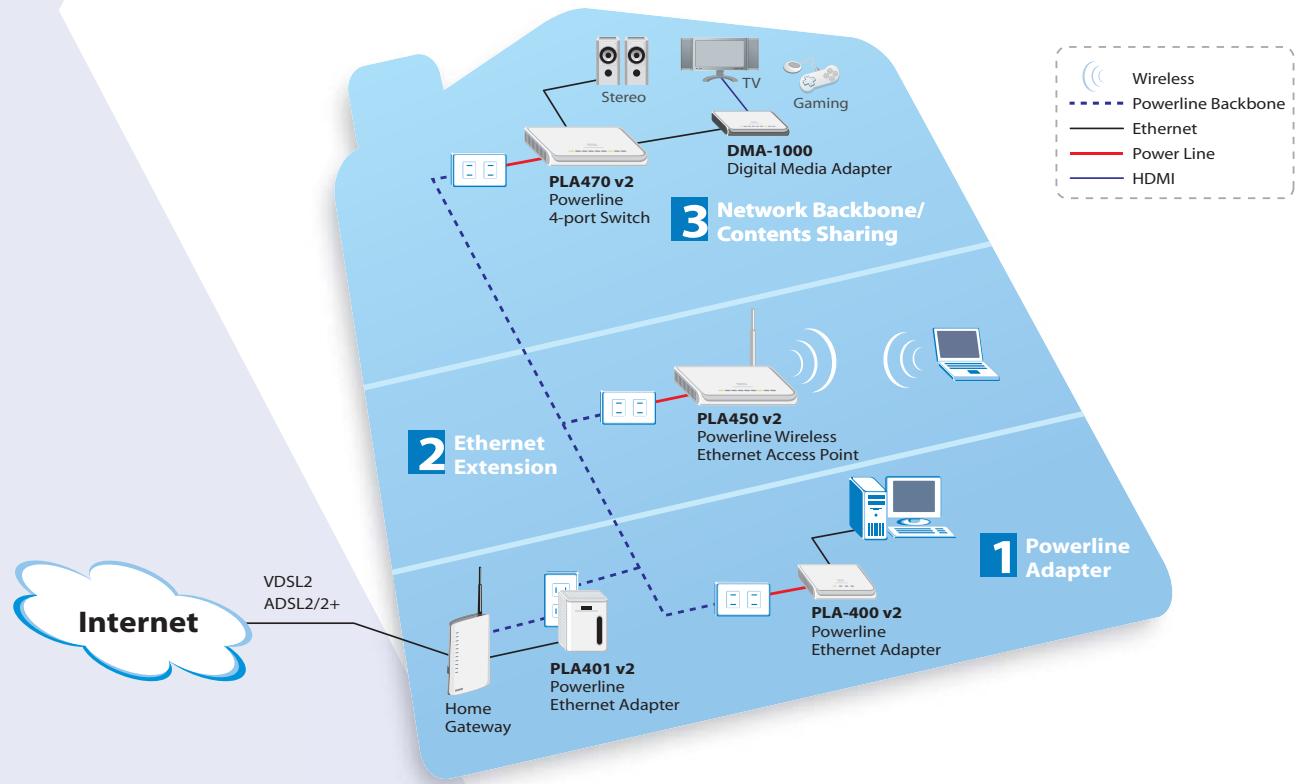

Schéma d'application
