PASSERELLES DE SERVICE G-4100 V2 - Passerelle de service ZYXEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Passerelle de service hot spot tout-en-un
Marque	ZYXEL
Modèle	G-4100 V2
Dimensions (L x P x H)	212.5 x 138.5 x 52.0 mm
Poids	508 g
Alimentation	Adaptateur externe : entrée 100-240V CA, 50/60 Hz, 0.35A ; sortie 5V, 2A
Connecteurs	4 ports LAN et 1 port WAN 10/100BaseTX auto MDI/MDIX, port RS-232 (debug)
Interface sans fil	802.11g, débit jusqu'à 54 Mbps avec fallback 802.11b
Antenne	Antenne détachable diversifiée bi-bande 2 dBi max, connecteur reverse SMA
Nombre d'utilisateurs simultanés	Jusqu'à 100
Fonctions principales	Authentification utilisateur (serveur intégré ou RADIUS), comptabilité, page de connexion personnalisable, IP PnP, serveur DHCP, NAT, filtrage MAC/IP, VPN pass-through (IPSec/PPTP/L2TP), compatibilité imprimante de tickets SP-300E, PoE
Sécurité Wi-Fi	WEP 64/128 bits, WPA-PSK, isolation VLAN niveau 2, pare-feu intégré
Gestion	Interface web, mise à jour firmware TFTP/HTTP, sauvegarde/restauration configuration, syslog
Compatibilité PoE	Oui (avec l'imprimante SP-300E)
Température de fonctionnement	0°C à 50°C
Température de stockage	-30°C à 60°C
Humidité de fonctionnement	90% max sans condensation
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Pièces détachées et réparabilité	Antenne détachable remplaçable, adaptateur secteur externe. Pour toute réparation, contacter un service agréé ZYXEL.
Informations générales	Passerelle hot spot adaptée aux cafés, hôtels, commerces. Fonctionne avec tout client Wi-Fi certifié. Garantit la confidentialité des utilisateurs.

FOIRE AUX QUESTIONS - PASSERELLES DE SERVICE G-4100 V2 ZYXEL

Comment configurer le G-4100 V2 pour la première fois ?

Connectez l'appareil à votre réseau et à l'alimentation. Accédez à l'interface web via l'adresse IP par défaut (consultez la notice). Utilisez l'assistant de configuration pour définir le mode de connexion WAN (IP statique, DHCP, PPPoE ou PPTP). Personnalisez ensuite la page de connexion si nécessaire.

Quels types d'authentification des utilisateurs sont supportés ?

Le G-4100 V2 intègre un serveur d'authentification local simple, ou supporte un serveur RADIUS externe pour un déploiement centralisé. L'authentification se fait via portail captif avec page de connexion personnalisable.

Comment puis-je imprimer des tickets d'accès ?

Branchez l'imprimante de tickets SP-300E (compatible PoE) sur le port série ou réseau. Configurez l'imprimante dans l'interface de gestion. Les tickets sont imprimés automatiquement avec identifiant, mot de passe et durée.

Puis-je utiliser le G-4100 V2 sans modifier la configuration IP de mes clients ?

Oui, grâce à la technologie IP PnP, les clients n'ont pas besoin de changer leurs paramètres IP. L'appareil gère automatiquement la translation d'adresses et le serveur DHCP.

Quelles sont les mesures de sécurité pour protéger les utilisateurs ?

Le G-4100 V2 offre plusieurs couches : isolation VLAN de niveau 2, filtrage MAC/IP, chiffrement WEP 64/128 ou WPA-PSK pour le Wi-Fi, et une page de connexion en SSL pour protéger les données.

Comment mettre à jour le firmware ?

Dans l'interface web, allez dans la section Administration. Utilisez le transfert TFTP ou HTTP pour charger le nouveau firmware. Une programmation centralisée est également possible pour plusieurs appareils.

Le G-4100 V2 supporte-t-il le VPN ?

Oui, il assure le pass-through VPN pour les protocoles IPSec, PPTP et L2TP. Cela permet aux clients d'établir des connexions VPN sécurisées via la passerelle.

Combien d'utilisateurs peuvent se connecter simultanément ?

Le G-4100 V2 supporte jusqu'à 100 utilisateurs simultanés en câblé ou sans fil. C'est idéal pour des hot spots de taille moyenne.

Quel est le débit maximal du Wi-Fi ?

Le débit sans fil peut atteindre 54 Mbps en 802.11g, avec possibilité de rétrogradation automatique vers 802.11b pour une meilleure compatibilité.

Que faire si l'appareil ne s'allume pas ?

Vérifiez l'adaptateur secteur (entrée 100-240V, sortie 5V/2A). Assurez-vous que la prise fonctionne. Si le voyant d'alimentation reste éteint, contactez le support ZYXEL. N'ouvrez pas l'appareil.

MODE D'EMPLOI PASSERELLES DE SERVICE G-4100 V2 ZYXEL

Passerelle hot spot tout en un

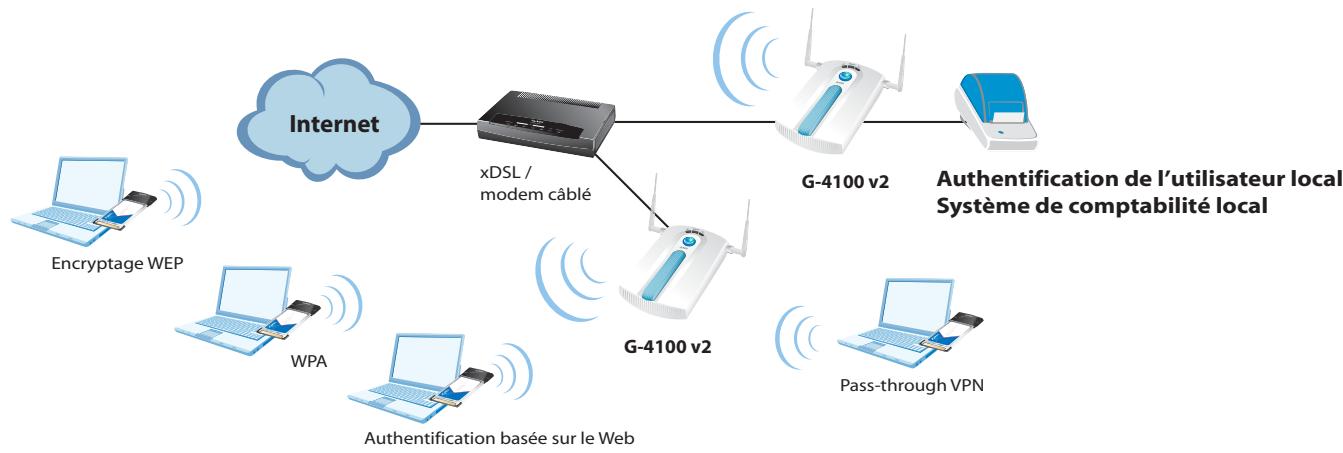

Le G-4100 v2 de ZyXEL, passerelle hot spot tout en un, offre un accès Internet sécurisé avec libre fixation des règles par le commerçant. Elle intègre les fonctions d'authentication et de comptabilité pour les clients câblés ou sans fil et supporte jusqu'à 100 utilisateurs simultanés. Le G-4100 v2 est compatible avec l'imprimante de tickets SP-300E. Il suffit d'appuyer sur le bouton pour que celle-ci génère et imprime automatiquement un reçu avec le numéro de compte, le mot de passe et les horaires d'accès à Internet. Toutes les fonctions nécessaires aux prestations hot spot sont réunies dans le G-4100 v2.

Authentication de l'utilisateur et comptabilité simples et ajustables

Le G-4100 v2 est équipé d'un serveur d'authentication intégré et très simple à configurer. Ainsi, le gestionnaire du hot spot (café, librairie, magasin, hôtel ou site touristique) n'a besoin d'aucun autre appareil ou logiciel. Mais le G-4100 v2 est également compatible avec un serveur RADIUS pour un déploiement à grande échelle, comme dans les chaînes de magasins ou les aéroports, grâce à un système d'authentication et de comptabilité centralisé.

Meilleur hotspot pour les utilisateurs en termes de sécurité et de respect de la vie privée

Le G-4100 v2 offre de vastes fonctionnalités réseau telles que l'IP PnP, un serveur DHCP, la translation d'adresses, le filtrage des adresses MAC et des adresses IP, etc. La technologie IP PnP fait vivre à l'utilisateur une expérience exceptionnelle : la configuration zéro. L'appareil se charge immédiatement de la mise en réseau IP, accroissant ainsi considérablement la satisfaction de l'utilisateur tout en réduisant simultanément le besoin d'une assistance technique. L'utilisateur n'a plus besoin de modifier l'adresse IP, le masque de sous-réseau, la passerelle par défaut, le proxy Web ou encore le serveur SMTP. De plus, la sécurité V-LAN pour les clients câblés ou sans fil, la translation d'adresses, l'isolement de niveau 2 ainsi que la technologie de filtrage des adresses MAC et IP œuvrent en arrière-plan pour garantir à l'utilisateur le respect de sa vie privée et la divulgation de données sensibles et personnelles.

Passerelle hot spot sur-mesure

Grâce aux excellentes caractéristiques marketing du G-4100 v2, les commerciaux peuvent personnaliser leur page de connexion, rediriger les utilisateurs vers un lien commercial ou leur accorder un accès limité à leur propre site. Les fonctionnalités puissantes de gestion, qui incluent une page de connexion SSL, une fonction de gestion sécurisée à distance et sans fil de l'appareil, ont toutes été développées spécialement pour la passerelle hot spot. Le G-4100 v2 et l'imprimante de reçus SP-300E sont également compatibles avec le PoE pour un déploiement facilité. Vous pouvez ainsi installer votre hot spot indépendamment de l'emplacement de la prise électrique. Le G-4100 v2 n'a pas seulement été conçu spécialement pour les hot spots, il est aussi entièrement personnalisable.

Service hot spot intégré Authentication de l'utilisateur et comptabilité ajustables Vastes fonctionnalités réseau Page de connexion personnalisable, lien publicitaire et walled garden

Passerelle hot spot sans fil 802.11g

G-4100 v2

• Facilité d'utilisation, aucune configuration nécessaire, accès Internet par IP plug and play

Vastes fonctionnalités réseau

• Translation d'adresse
• Redirection du serveur SMTP sortant
• Redirection DNS Diverses connexions WAN
• (IP statique / client DHCP / PPPoE / PPTP)
• Serveur DHCP
• Proxy HTTP transparent
• Compatibilité NTP (Network Time Protocol)

Authentication de l'utilisateur et comptabilité

• Jusqu'à 100 utilisateurs simultanés
• Authentication basée sur le Web
• Contrôle des time-outs

Sécurité et pare-feu

• Sécurité par isolation de niveau 2
• Page de connexion et administration SSL
• Pass-through VPN (IPSec / PPTP / L2TP)
• Pass-through des adresses IP et MAC
• Certificat SSL personnalisable
• Contrôle des accès administratifs

Gestion

• Outil de gestion basé sur le Web
• Mise à jour du microprogramme TFTP / HTTP
• Mise à jour du microprogramme avec programmation centralisée

Fichier de sauvegarde et de restauration de la configuration - Gestion des périphériques sur le réseau local / sans fil - Surveillance du statut des appareils - Liste de sessions - Système de messagerie syslog - Compatible imprimante par défaut (SP-300E)

Coopération marketing

• Pass-through IP / MAC / URL Page de connexion personnalisée
• Redirection de la page de connexion
• Liens publicitaires Walled garden
• Redirection de la page d'accueil

Spécification réseau

• Ethernet IEEE802.3 10BaseT
• Fast Ethernet IEEE IEE802.3u 100BaseTX Réseau sans fil IEE802.11g

Compatibilité

• Communication avec adaptateurs Wi-Fi certifiés

Connecteurs

• 4 ports LAN et 1 port WAN
• MDI/MDIX automatique 10/100BaseTX
• Port RS-232 (uniquement pour le débogage et les tests)

Portée du réseau sans fil

• Espace ouvert: 100 300 ~m À l'intérieur: 35 100~m

Taux de transmission sans fil

• Jusqu'à 54 Mbps avec fallback automatique (802.11b)

Chiffrage

WEP 64/128, WPA-PSK

Antenne externe

• Antenne diversifiée détachable bi-bande 2dBi (max.) 802.11b avec connecteur reverse SMA

Alimentation

• Adaptateur courant externe Courant entrant: 100-240Vca, 50/60Hz, 0,35A Courant sortant: 5V, 2A
• POE

Dimensions et poids

• Dimensions : 212,5 (L) x 138,5 (P) x 52,0 mm (H)
• Poids:508 g

Voyants DEL

1 DEL Alimentation 1 DEL Lien / Activité WAN - 4 DEL Lien / Activité LAN - 1 DEL Système - 1 DEL bleue Lien / Activité WLAN

Conditions de stockage

• Température d'exploitation: 0 50^
• Température de stockage: -30 ~ 60°C
• Humidité : 90% max. sans condensation
