Type de produit	Logiciel de gestion de réseau (Element Management System)
Marque	ZYXEL
Modèle	NETATLAS ENTERPRISE
Configuration minimale requise	Processeur Intel Pentium 4 1,6 GHz, 1 Go RAM, disque dur 10 Go, écran 1024×768, carte Ethernet 10/100 Mbps
Systèmes d'exploitation supportés	Windows 2000, Windows 2003 Server, Windows XP
Base de données requise	PostgreSQL 8.0
Fonctions principales	Découverte automatique des périphériques, vue topologique, modèles de configuration, gestion des performances (compteurs paquets), alarmes et événements SNMP, mise à jour du microprogramme, sauvegarde/restauration de configuration, gestion VLAN, routage IP (niveaux 2 et 3), contrôle d'accès (33 niveaux), fichiers journal
Utilisateurs simultanés	10
Interface utilisateur	Graphique (GUI) avec Map Viewer et Device Viewer
Protocoles et standards réseau	SNMP, SNMPv2c, MIB II, Bridge MIB, RMON, etc.
Sécurité	Contrôle d'accès par nom d'utilisateur, mot de passe, adresse IP et type de compte ; journalisation des accès
Entretien	Sauvegarde régulière de la base de données, mise à jour du microprogramme, maintenance du serveur hôte
Informations générales	Solution centralisée pour la gestion de réseaux d'entreprise multi-sites

FOIRE AUX QUESTIONS - NETATLAS ENTERPRISE ZYXEL

Qu'est-ce que NetAtlas Enterprise EMS ?

NetAtlas Enterprise EMS est un logiciel de gestion de réseau (Element Management System) de Zyxel, conçu pour administrer et surveiller les commutateurs réseau à distance depuis un seul poste.

Quels sont les pré-requis système pour installer NetAtlas ?

Il nécessite un PC avec processeur Pentium 4 à 1,6 GHz, 1 Go de RAM, 10 Go d'espace disque, un écran en résolution 1024×768, une carte Ethernet 10/100 Mbps, et un système d'exploitation Windows 2000/2003/XP. La base de données PostgreSQL 8.0 est également requise.

Comment NetAtlas simplifie-t-il l'administration réseau ?

Grâce à une interface graphique intuitive, la découverte automatique des périphériques, des modèles de configuration réutilisables, et une gestion centralisée des mises à jour, sauvegardes et restaurations.

Puis-je gérer plusieurs commutateurs à la fois ?

Oui, jusqu'à 10 utilisateurs simultanés peuvent administrer le réseau, avec des actions globales comme l'application de configurations à plusieurs périphériques ou la mise à jour groupée du firmware.

Comment NetAtlas aide-t-il à surveiller les performances réseau ?

Il fournit des compteurs détaillés pour les paquets entrants/sortants, les erreurs, les collisions, la distribution de taille de paquets, et génère des rapports graphiques par port.

Quels types d'alarmes NetAtlas peut-il détecter ?

Les alarmes sont classées par catégorie (communication, équipement, QoS) et par gravité (critique, majeur, mineur, avertissement, normal). Elles incluent la source (IP, port) et un horodatage.

Comment NetAtlas assure-t-il la sécurité des accès ?

L'accès est contrôlé par nom d'utilisateur, mot de passe, adresse IP et type de compte (3 catégories). Toutes les actions sont journalisées avec l'ID, l'adresse IP et l'horodatage.

Peut-on configurer des VLAN et du routage IP avec NetAtlas ?

Oui, il supporte la configuration de VLAN (statiques, empilage), STP/RSTP, LACP, le routage statique, RIP, OSPF, IGMP, DVMRP, et le multicast IP.

Comment effectuer une sauvegarde ou restauration de configuration ?

NetAtlas permet la sauvegarde et la restauration automatiques ou manuelles de la configuration des périphériques réseau, ainsi que le chargement des paramètres par défaut.

Quels protocoles réseau sont supportés par NetAtlas ?

Il supporte SNMP v1/v2c, MIB II, Bridge MIB, RMON, Ethernet MIB, et d'autres standards RFC listés dans la notice.

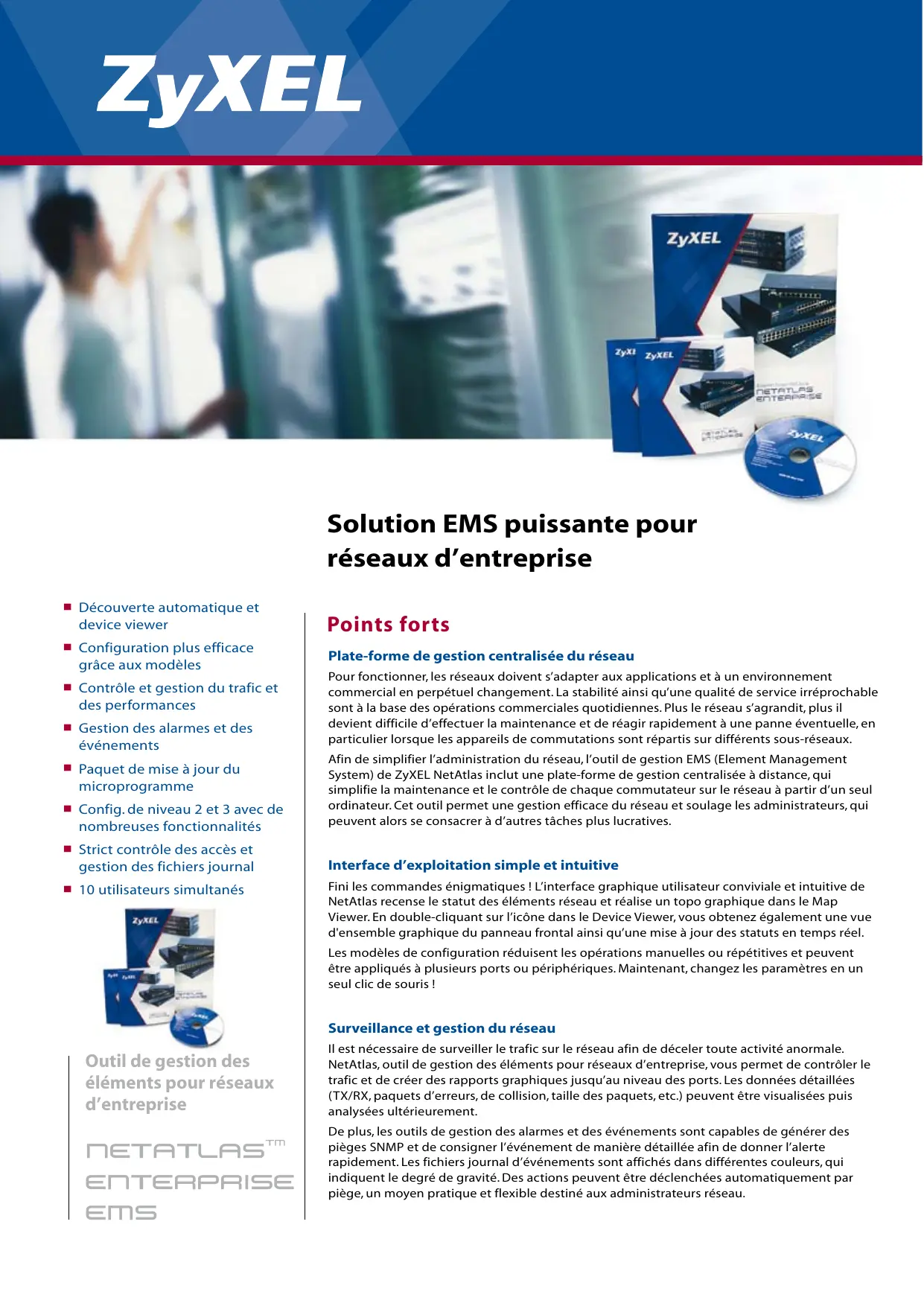

MODE D'EMPLOI NETATLAS ENTERPRISE ZYXEL

Solution EMS puissant pour réseaux d'entreprise

Découverte automatique et device viewer - Configuration plus efficace grâce aux modèles - Contrôle et gestion du traffic et des performances Gestion des alarmes et des événements Paquet de mise à jour du microprogramme - Config. de niveau 2 et 3 avec des nombreuses fonctionnalités Strict contrôle des accès et gestion des fichiers journal 10 utilisateurs simultanés

Outil de gestion des éléments pour réseaux d'entreprise

NETATLAS™ ENTERPRISE EMS

Plate-forme de gestion centralisée du réseau

Pour fonctionner, les réseaux doivent s'adapter aux applications et à un environnement commercial en perpétuel changement. La stabilité ainsi qu'une qualité de service irréprochable sont à la base des opérations commerciales quotidiennes. Plus le réseau s'agrandit, plus il devient difficile d'effectuer la maintenance et de réagir rapidement à une panne eventuelle, en particulier lorsque les appareils de commutation sont répartis sur différents sous-réseaux.

Afin de simplifier l'administration du réseau, l'outil de gestion EMS (Element Management System) de ZyXEL NetAtlas inclut une plate-forme de gestion centralisée à distance, qui simplifie la maintenance et le contrôle de chaque commutateur sur le réseau à partir d'un seul ordinateur. Cet outil permet une gestion efficace du réseau et soulage les administrateurs, qui peuvent alors se consacrer à d'autres tâches plus lucratives.

Interface d'exploitation simple et intuitive

Fini les commandes énigmatiques! L'interface graphique utilisateur conviviale et intuitive de NetAtlas recense le statut des éléments réseau et réalise un topo graphique dans le Map Viewer. En double-cliquant sur l'icône dans le Device Viewer, vous obtenez également une vue d'ensemble graphique du panneau frontal ainsi qu'une mise à jour des statuts en temps réel.

Les modèles de configuration réduisent les opérations manuelles ou répétitives et peuvent être appliqués à plusieurs ports ou périphériques. Maintenant, changez les paramètres en un seul clic de souris!

Surveillance et gestion du réseau

Il est nécessaire de surveiller le traffic sur le réseau afin de déceler toute activité anormale. NetAtlas, outil de gestion des éléments pour réseaux d'entreprise, vous permet de contrôler le traffic et de créer des rapports graphiques jusqu'au niveau des ports. Les données détaillées (TX/RX, paquets d'erreurs, de collision, taille des paquets, etc.) peuvent être visualisées puis analysées ultérieurement.

De plus, les outils de gestion des alarmes et des événements sont capables de générer des pièges SNMP et de consigner l'événement de manière détaillée afin de donner l'alerte rapidement. Les fichiers journal d'événements sont affichés dans différentes couleurs, qui indiquent le degré de gravité. Des actions peuvent être déclenchées automatiquement par piège, un moyen pratique et flexible destiné aux administrateurs réseau.

Gestion complète du réseau sur écran

Avec NetAtlas, la maintenance du réseau se résume à quelques clics de souris. L'exploitation et la maintenance de réseaux multi-sites sont devenues un jeu d'enfant. Vous pouvez ainsi effectuer un contrôle global à distance (mise à jour des microprogrammes ou sauvegarde et restauration de la configuration p. ex.) sur un ou plusieurs périphériques. Grâce à la commutation de niveau 2, au routage IP de niveau 3 et aux caractéristiques de gestion du système, le contrôle et la configuration efficace des appareils accroît la qualité et la rentabilité.

Gestion stricte et sécurisée des accès

La sécurité du réseau est indissociable d'un contrôle rigoureux des accès. Dans NetAtlas, l'accès aux écrans de configuration et/ou de statut s'effectue sur la base du nom d'utilisateur, du mot de passe, de l'adresse IP utilisateur et du type de compte utilisateur. Les trois catégories d'utilisateurs disposent ainsi de différentes compétences en matière d'administration. Dix utilisateurs peuvent s'enregistrer simultanément. Les informations telles que l'ID ou le groupe d'utilisateurs, l'adresse IP, les actions de configuration ou l'heure sont consignées pour des raisons de sécurité. Les administrateurs réseau identifient ainsi les personnes qui se sont enregistrées, quand, et ce qu'elles ont fait.

Graphique à trois niveaux : root map node, submap node, device node.

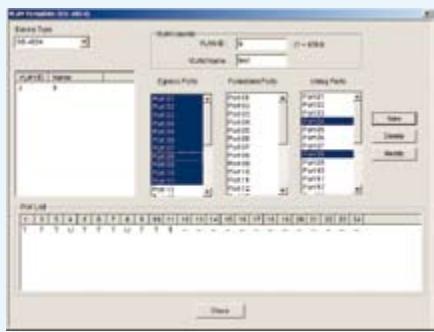

Affichage des périphériques

• Ajouter/supprimer une sous-mappe ou un nœud et mettre à jour la topologie du périphérique.
• Demander le statut d'un élément du réseau administrable.

Modèles

Sauvegarde les modèles de configuration pour une utilisation ultérieure - Les modèles peuvent être appliqués à plusieurs éléments du réseau ou aux ports de périphériques

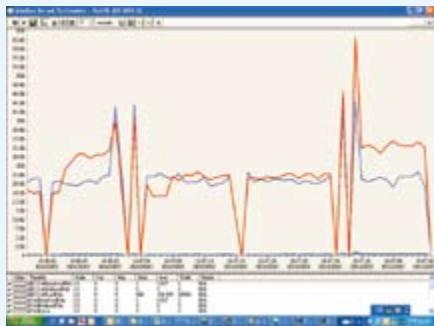

Gestion des performances

Compteurs paquets entrants (paquets entrants, multicasting, broadcasting, pause et contrôle) Compteurs paquets sortants (paquets sortants, multicast, broadcasting et pause) Compteurs collisions sortantes (simple, multiple, excessive ou retardée) Compteurs paquets d'erreurs (CRC sortant, longueur et runt) Compteurs de distribution (64, 65~127, 128~255, 256~511, 512~1023, 1024~1518 Kbytes et Giant)

Gestion des alarmes / des événements

• Catégories d'événements : alarme de communication, d'équipement et QoS. Gravité de l'événement : critique, majeur, mineur, avertissement, normal. Source de l'événement : adresses IP des périphériques administrés et ID du port Horodateur : heures à laquelle l'événement est généré Problème : description de l'événement

Gestion du système

■ Affichage des informations de base concernant le système Configuration des paramètres SNMP Contrôle des accès Gestion à distance Réglage de l'heure sur le serveur Mise à jour du microprogramme

Réinitialisation du périhérique Sauvegarde et restauration (automatique ou manuelle) de la configuration des éléments du réseau, chargement par défaut Test loop-back 802.1d (table MAC et ARP)

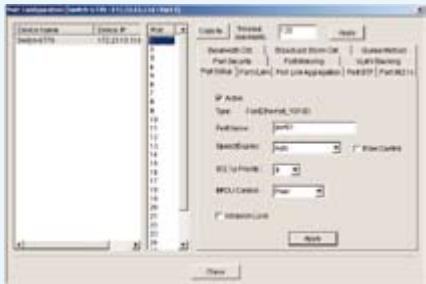

Paramétrage des ports

Paramètres des ports, configuration des ports VLAN, LACP, STP, 802.1x, sécurisation des ports, ports miroir, empilage VLAN, contrôle de la bande passante, broadcasting storm control, méthode de requête

Paramètres de niveau 2 sur l'ensemble du système

Type VLAN, activer/désactiver l'IGMP snooping et le protocole de contrôle des Ponts, apprentissage des adresses MAC, timer GARP, attribution de la queue prioritaire, configuration STP/RSTP, activer/désactiver le contrôle de la bande passante, le broadcasting storm control, le mirroring et LACP, priorisation du système, groupe T1 ~ T6, activer/désactiver 802.1x, paramétrage RADIUS, activer/désactiver la sécurité des ports, méthode d'attente, empilage VLAN, configuration VLAN statique, relais DHCP, outil de classement, règles, DiffServ

Paramètres de niveau 3 sur l'ensemble du système

Routage statique, configuration IP, RIP, OSPF, IGMP, DVMRP, IP Multicast, VRRP

Contrôle des accès

33 niveaux : administrateur système, opérateur read/write et opérateur lecture seule.

Gestion des fichiers journal d'accès

Le fichier journal comporte le nom d'utilisateur, le niveau d'accès, le vérifiable nom d'utilisateur, le numéro de téléphone, l'adresse e-mail ainsi que des informations complémentaires.

Filtrage des fichiers journal

Suivi et localisation des accès par filtrage des fichiers journal (nom d'utilisateur, niveau d'accès, e-mail, etc.)

Protocoles et standards réseau

RFC 1157 SNMP RFC 1905 SNMPv2c RFC 1213 MIB II RFC 1493 Bridge MIB RFC 2674 P-Bridge MIB, Q-Bridge MIB RFC 3621 POWER-ETHERNET-MIB RFC1757 RMON RFC 1643 Ethernet MIB RFC 2233 ifVHCPacketGroup

Pré-requis système

Matériel

• Unité centrale : Intel Pentium 4,1,6 GHz (ou version supérieure)?
• 1 Go RAM (ou plus)
• Disque dur de 10 Go (ou plus)
• Adaptateur graphique 1024*768 (ou plus)
• Adaptateur Ethernet 10/100 Mbps
• Logiciels
• Windows 2000, Windows 2003 Server ou Windows XP CastleRock TSNMPc Network Manager
• Base de données : PostgreSQL 8.0
