AG-120 - Modem/Routeur ZYXEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur réseau sans fil client (CardBus)
Marque	ZYXEL
Modèle	AG-120
Normes sans fil	IEEE 802.11a/b/g
Bandes de fréquence	2.4 GHz (b/g) et 5 GHz (a)
Débit maximal	54 Mbps (avec réduction automatique)
Interface hôte	32-bit CardBus
Antenne	Antenne patch interne
Sécurité sans fil	WEP 64/128/256 bits, WPA/WPA2, 802.1x
Qualité de service (QoS)	WMM (Wi-Fi Multimedia)
Roaming	Compatible IEEE 802.11
Dimensions (L x l x H)	115 x 53 x 6 mm
Poids	40 g
Température d'exploitation	0°C à 50°C
Humidité d'exploitation	20% à 95% (sans condensation)
Alimentation	Alimenté par le bus CardBus (sans adaptateur externe)
Compatibilité système	Windows XP 64 bits (indiqué)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Éviter les liquides.
Pièces détachées et réparabilité	Non applicable (produit intégré, non réparable par l'utilisateur)

FOIRE AUX QUESTIONS - AG-120 ZYXEL

Comment installer l'adaptateur ZYXEL AG-120 ?

L'installation se fait en insérant la carte dans un emplacement CardBus de votre ordinateur portable. Le système d'exploitation détecte le nouveau matériel. Installez le pilote depuis le CD fourni ou téléchargez-le sur le site de ZYXEL. Suivez l'assistant d'installation pour configurer la connexion sans fil.

Quels systèmes d'exploitation sont compatibles ?

L'AG-120 est compatible avec Windows XP 64 bits. Pour d'autres systèmes, consultez la page de téléchargement des pilotes ZYXEL.

Comment configurer la sécurité sans fil ?

Utilisez le logiciel de gestion ZyXEL ou l'utilitaire Windows. Vous pouvez choisir entre WEP, WPA ou WPA2. Il est recommandé d'utiliser WPA2 avec un mot de passe fort pour une sécurité optimale.

Que faire si l'adaptateur n'est pas reconnu ?

Vérifiez que la carte est correctement insérée dans l'emplacement CardBus. Essayez un autre emplacement si disponible. Mettez à jour les pilotes depuis le site ZYXEL. Redémarrez l'ordinateur.

L'AG-120 peut-il fonctionner en mode point d'accès ?

Oui, grâce à la fonction PA intégrée, l'adaptateur peut agir comme un point d'accès logiciel. Cela permet de créer un réseau sans fil sans matériel supplémentaire.

Quels sont les modes de réseau supportés ?

Les modes ad-hoc (peer-to-peer sans point d'accès) et infrastructure (via un point d'accès) sont supportés.

Comment résoudre les interférences ?

L'AG-120 utilise la bande 5 GHz pour éviter les interférences avec les appareils Bluetooth et domestiques. Activez la sélection de bande automatique ou passez manuellement en mode 802.11a.

Quelle est la portée de l'adaptateur ?

La portée dépend de l'environnement. En intérieur, comptez environ 30 à 50 mètres pour le 2.4 GHz et un peu moins pour le 5 GHz. Les obstacles réduisent la portée.

Peut-on utiliser l'AG-120 sur un ordinateur de bureau ?

L'AG-120 est conçu pour les ordinateurs portables avec emplacement CardBus. Pour un ordinateur de bureau, utilisez plutôt le modèle AG-320 (PCI) ou AG-220 (USB).

Comment mettre à jour le pilote ?

Téléchargez la dernière version du pilote depuis le site support.zyxel.fr. Décompressez le fichier et lancez l'installation. Suivez les instructions à l'écran.

MODE D'EMPLOI AG-120 ZYXEL

Accès réseau sans fil universal double bande

Compatible avec les standards IEEE 802.11a/b/g Sécurité sans fil (encryption WEP 64/128/256 bits et WPA / WPA2) Compatible avec un point d'accès (PA) logiciel - Configuration et connexion instantanée du réseau sans fil via OTIST (One-Touch Intelligent Security Technology) Compatible avec WMM pour une QoS et un débit accrus Compatible avec la version Windows XP 64 bits

Adaptateurs universels pour clients sans fil

Les adaptateurs clients sans fil double bande de ZyXEL connectent votre ordinateur à trois standards de réseau sans fil (IEEE 802.11a/b/g). La sélection de bande automatique vous permet d'éviter toute interférence, mais également de passer en mode 802.11a. Contrairement aux réseaux IEEE 802.11b/g qui utilisent la bande 2,4 GHz, le standard 802.11a utilise la fréquence 5 GHz pour les transmissions haut débit. Vous n'aurez ainsi plus à vous soucier d'interférences avec les systèmes Bluetooth ou les applications domestiques (micro-ondes ou téléphone sans fil p. ex.).

Modes d'exploitation client et point d'accès sans fil

La série d'adaptateurs pour réseaux sans fil de ZyXEL fonctionne comme un client ou comme un point d'accès sans fil autonome. Grâce à la fonction PA intégrée, vous pourrez immédiatement créer votre réseau sans fil sans acheter d'appareil supplémentaire. Quant à l'adaptateur sans fil, il vous permettra de connecter des réseaux sans fil déjà existants.

Sécurité sans fil améliorée

Outre l'encryptage WEP de base 64/128/256 bits, les adaptateurs réseau sans fil de ZyXEL sont équipés des systèmes de sécurité les plus récents tels que l'authentication 802.1x et l'accès protégé Wi-Fi (WPA / WPA2). Ces fonctions de sécurité avancées protègent la communication sans fil et limitent l'accès aux seuls utilisateurs autorisés, évitant ainsi les intrusions et le vol d'informations.

Installation facile et interface utilisateur intuitive

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

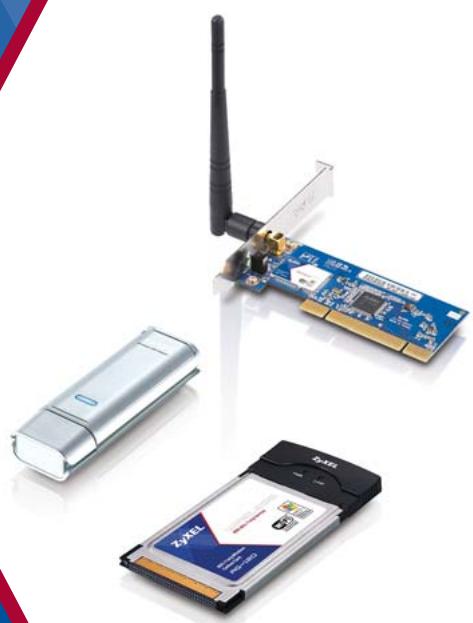

Client sans fil 802.11 a/g

AG-120

AG-220

AG-320

Specifications

Model Number	AG-120	AG-220	AG-320
Nom du produit	Client sans fil 802.11 a/g	Adaptateur USB & sans fil 802.11 a/g	Carte PCI sans fil 802.11 a/g
Compatibilité standards	Standards IEEE 802.11a/b/g
Application	Ordinateur portable	Ordinateur portable / de bureau	Ordinateur de bureau
Fréquences	802.11b/g: 2.4 ~ 2.4835 GHz (FCC/Taiwan/CE) 802.11a: 5.15 ~ 5.25 GHz (FCC/CE) 5.25 ~ 5.35 GHz (FCC/Taiwan/CE) 5.470 ~ 5.725 GHz (CE) 5.725 ~ 5.825 GHz (FCC/Taiwan)
Taux de transmission des données (fall-back automatique)	54M/48M/36M/24M/18M/12M/11M/9M/6M/5.5M/2M/1Mbps
Techniques de modulation	DBPSK/DQPSK/CCK/OFDM
Architecture du réseau	Modes ad-hoc (peer-to-peer sans PA) & infrastructure
Interface de l'hôte	32-bit CardBus	USB 2.0	PCI
Antenne	Antenne patch interne		Antenne externe
Sécurité	WEP / WPA / WPA2 à 64/128/256 bits
QoS	WMM
Roaming	Compatibilité IEEE 802.11
Transmission courant sortant	802.11a: 12 2 dBm @ 54 Mbps (13 dBm typique) 802.11b: 17 2 dBm @ 11 Mbps (18 dBm typique) 802.11g: 14 2 dBm @ 54 Mbps (15 dBm typique)
Sensibilité du récepteur	70 dBm @54M, 85 dBm @11M
Dimensions & poids
Dimensions	115 (L) x 53 (W) x 6 (H) mm	81 (L) x 27 (W) x13 (H) mm	120 (L) x 47 (W) x 18 (H) mm
Poids	40 g	25.8 g	46 g
Environmental Specifications
Température d'exploitation	0C ~ 50C
Humidité d'exploitation	20% ~ 95%, (sans condensation)

Schéma d'application
