IMPÉRIAL 300 SL MAILBOX - Terminal numérique satellite WORLDSAT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Terminal numérique satellite
Marque	WORLDSAT
Modèle	IMPÉRIAL 300 SL MAILBOX
Dimensions (L x H x P)	310 x 63 x 260 mm
Poids	2 kg
Alimentation	220-240 V AC, 50 Hz
Consommation électrique	40 W max
Nombre de chaînes	Jusqu'à 10 000 (selon modèle)
Norme DiSEqC	DiSEqC 1.2 & 1.0, Tone Burst, GOTO X, recalcul positions
Langues des menus	Français, anglais, arabe, italien, espagnol, allemand, néerlandais, portugais, polonais, turc (selon modèle)
Fonctions principales	Réception satellite, messagerie Satmessenger, lecteur de carte à puce, guide des programmes EPG, programmateur (8 événements), contrôle parental, mise à jour logiciel par RS232, support USALS pour moteur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ni de produits abrasifs. Maintenir les fentes d'aération dégagées.
Sécurité	Débrancher en cas d'absence prolongée ou d'orage. Ne pas ouvrir l'appareil (risque d'électrochoc). Tenir hors de portée des enfants.
Pièces détachées et réparabilité	Pièces détachées disponibles auprès du constructeur ou revendeur agréé. Réparation par un professionnel recommandée.
Informations générales	Notice complète disponible en ligne sur notice-facile.com. Première mise en service enregistrée (non modifiable).

FOIRE AUX QUESTIONS - IMPÉRIAL 300 SL MAILBOX WORLDSAT

Comment installer la parabole et effectuer la première mise en service ?

Lors de la première mise sous tension, le terminal démarre sur le Guide pas à pas. Suivez les 5 étapes : 1) Raccordez la parabole et l'alimentation. 2) Sélectionnez la langue. 3) Choisissez le type d'installation (ex: 1 parabole & 1 LNB). 4) Pointez la parabole vers le satellite principal (ex: HotBird 13° Est) en ajustant l'azimut et l'élévation pour obtenir un Niveau de qualité maximal (supérieur à 60%). 5) Validez et configurez le contrôle parental si souhaité.

Comment configurer le service Satmessenger ?

Appuyez sur la touche Satmessenger de la télécommande. Entrez le code d'identification à 16 caractères trouvé sur la carte à gratter (utilisez les flèches et OK). Validez. Ensuite, entrez l'adresse email de votre choix (ex: jeanbonnot). L'adresse complète sera générée automatiquement (ex: [e-mail]). Vous pouvez gérer jusqu'à 4 adresses. Un code personnel à 4 chiffres est facultatif. Conservez votre code d'identification.

Comment réinitialiser le terminal aux paramètres d'usine ?

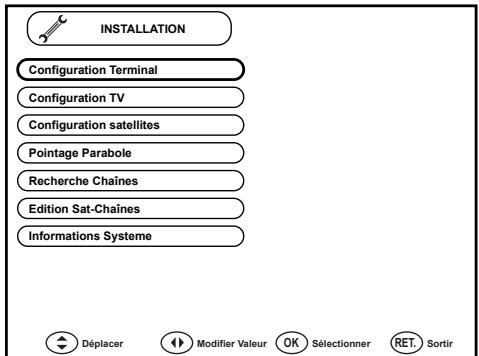

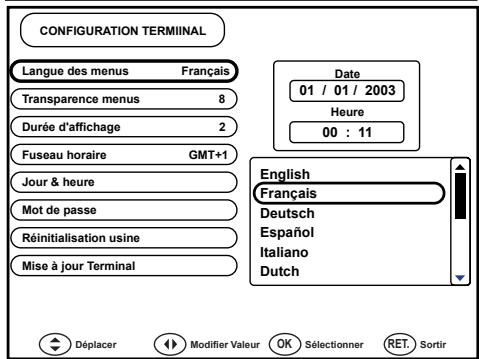

Allez dans le menu Installation > Configuration Terminal > Réinitialisation Usine. Confirmez. Attention : cela efface toutes les listes de chaînes et configurations personnalisées, y compris le code Satmessenger. Après réinitialisation, le Guide pas à pas redémarre.

Comment lire et gérer les messages Satmessenger ?

Appuyez sur la touche Satmessenger. Sélectionnez votre adresse, entrez votre code personnel si défini. La liste des messages s'affiche. Utilisez les flèches pour choisir un message. Options : Lire (affichage plein écran, défilement avec flèches), Effacer, Archiver (protection contre l'effacement automatique), Options (gestion de la mémoire pleine, espace restant). Les photos associées peuvent être utilisées comme fond d'écran.

Comment utiliser le contrôle parental et la Black List ?

Dans le menu Installation > Configuration Terminal > Mot de passe, définissez un mot de passe à 4 chiffres. La liste favorite FAV 8 (Black List) est alors protégée ; son contenu est masqué. Pour y accéder, il faut saisir le mot de passe. Les chaînes de la Black List ne sont visibles qu'après authentification.

Que faire si le terminal ne trouve aucune chaîne ?

Vérifiez d'abord les raccordements : câble coaxial entre la parabole (LNB) et l'entrée Sat du terminal. Assurez-vous que la parabole est correctement pointée (voir installation). Lancez une Recherche rapide (NIT) dans le menu Installation > Recherche Chaînes. Si le problème persiste, vérifiez le type d'installation dans Configuration Satellites et que le satellite sélectionné est actif.

Comment mettre à jour le logiciel du terminal ?

Deux méthodes : 1) Via le port série RS232 : raccordez un câble série croisé entre le terminal et un PC ou un autre terminal, puis utilisez le menu Mise à jour Terminal. Suivez la procédure décrite dans la notice. 2) Par satellite : effectuez une Recherche rapide qui peut inclure des mises à jour logicielles si elles sont diffusées par l'opérateur.

J'ai oublié mon mot de passe, comment faire ?

Utilisez le mot de passe passe-partout 6931. Tapez ce code dans le champ 'Nouveau Mot de passe' et confirmez. Attention : ce code efface également l'adresse Satmessenger associée et tous les messages. Ne le communiquez pas à des personnes non autorisées.

Puis-je utiliser une parabole motorisée ?

Oui. Dans le menu Installation > Configuration Satellites, choisissez le type d'installation 1 Para. & 1 Moteur Diseqc. Activez la fonction USALS (GotoX) si votre moteur la supporte. Renseignez la longitude et latitude de votre ville, ainsi que l'offset si nécessaire. Utilisez ensuite le menu Pointage parabole pour mémoriser les positions des satellites.

Comment entretenir et nettoyer le terminal ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez jamais de solvants, alcool ou produits abrasifs. Ne bouchez pas les fentes d'aération du terminal. En cas d'absence prolongée ou d'orage, débranchez l'appareil du secteur. Rangez la notice dans un endroit sûr.

MODE D'EMPLOI IMPÉRIAL 300 SL MAILBOX WORLDSAT

Page 3: Le design de la télécommande peut etre different mais les touches ont les memes fonctions. La touche Satmessenger est active.

Page 5: A p 5, e 13) s t

Page 6 :

• En veille (à l'arrêt), l'houre (heure-minute) s'affiche sur la face avant.
• Les touches VOL +/- sélectionnent le nom de châne commençant par la dette suivante ou précédente (fonction utilisée dans les listedes triées par nom de châne).

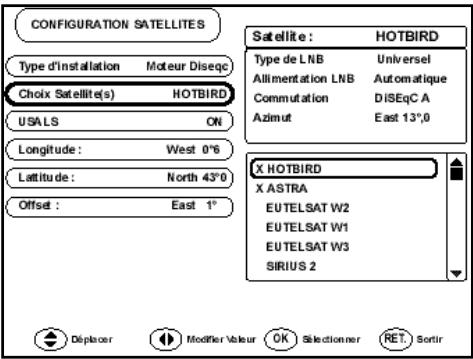

Page 12: - USALS

Cette fonction USALS simplifie le réglage d'une parabole motorisée Diseqc 1.2 (moteur équipé de la fonction GotoX ou USALS).

• Usals = OFF : désactive la fonction qui est inutile pour tous les types d'installation autres que
  "1 Para. & 1 Moteur Diseqc"
• Usals = ON : active la fonction.
  Attention, le type d'installation doit être : “1 Para. & 1 Moteur Diseqc”.
• Longitude : avec les touches « , » entrez la longitude de votre ville (North = Nord, South = Sud)
• Lattice : avec les touches « , » entrez laLatitude de votre ville (East = Est, West = Ouest).
• Offset : avec les touches ◆ , ◆ entrez le décalage d'azimuth qui affecte tous les satellites. Ce
  décalage permet de compenser un mauvais réglage de l'azimut monture du moteur.

Page 15:

• Affiche les informations concernant le type de carte insérée dans le lecteur, la version du logiciel, la version du matériel et la date de première mise en service du Terminal. Cette date n'est pas modifiable.

Page 16 :

• Système de décryptage embarqué dans le lecteur de carte à puce : Deltacrypt / Eurocrypt (La norme Eurocrypt est compatible avec la plupart des systèmes d'accès).

Page 8 :

5.9 SATMesserenger (pour commander des cartes Satmessenger, consultez www.satmessenger.com ou téléphone au 0826 109 728) INSTALLATION

• Appuyez sur la touche Satmessenger ; un menu demande d'entréeYOUR code d'identification qui est ecrit sur la carte a gratter Satmessenger. Entrez ce code en selectionnant successivement les caractères avec les 4 flèches de la télécommande et en les validant avec la touche OK de la télécommande (ne confondez pas la dette I avec le chiffre 1 ; le code ne sera pas validé en cas d'erreur). Validez la case OK quand les 16 caractères du code sont entrés.

Le code d'identification permet d'identifier votre terminal satellite et de creer une adresse e-mail. Ne communique ce code à personne.

ATTENTION : Conservez votre code d'identification car il sera effacé en cas de “Réinitialisation usine” du Terminal. Il faudra alors effectuer à nouveau l'installation du Satmessenger.

• Un second menu demande d'entrez l'adresse e-mail de votre choix (par exemple : jeanbonnot). Procedez comme pour le code d'identification. Valdez la case OK quand I'adresse est complte; I'adresse e-mail complte est automatquement generee et affichee (par exemple :

[e-mail]). Communiquez cette adressa a vos correspondants qui peuvent desp a present envoyer des e-mails à cette adress (ne pas oublier le tiret entre le nom et les 8 caractères de contrôle).

Un code d'identification peut générer une seule adresse. Le Terminal numérique peut gérer jusqu'à 4 codes d'identification et donc 4 adresses différentes. L'adresse peut être modifiée tant qu'elle n'a pas été utilisé. Elle sera validée par le serveur Satmessenger à l'envoi du premier é-mail. Toutte autre adresse généeree par le même code d'identification sera alors rejetee par le serveur.

• Un code d'accès personnel à 4 chiffres est demandé. Si vous ne désirez pas de code personnel, tapez directement OK.

En cas d'oubli de votre code personnel, tapez le code passe-partout "6931" qui efface cette adresse et tous les messages associés.

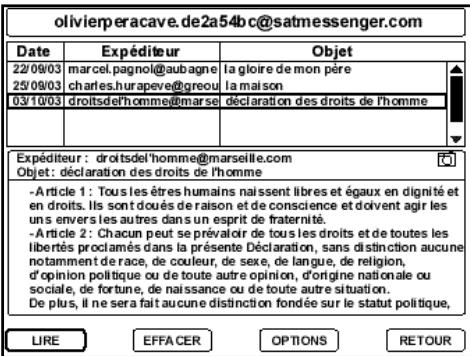

UTILISATION : CONSULTER ET GERER VOS MESSAGES

• Tapez sur la touche Satmessenger de la télécommande ; le menu Satmessenger s'affiche.
• Sélectionnez votre adresse.
• Tapez votre code personnel (uniquement s'il existe); la liste des messages s'affiche.
• Sélectionnez avec les touches , le message :

Le début du message s'affiche avec la date d'expédition, le nom de l'expéditeur et l'objet du message. Un apparéil photo s'affiche à droite si une photo est associée au message.

• Sélectionnez une fonction avec les touches , et tapez sur OK :

• La fonction LIRE affiche le message plein écran. Les touches , permettent de faire défiler le texte et de visualiser la photo associée.

• La fonction EFFACER efface le message.

• La fonction OPTIONS du premier écran, permet de désir entre les options suivantes :

Ne pas enregistrer de nouveaux messages quand la mémoire de la messagerie est pleine, ou effacer automatiquement le message le plus ancien pour laisser la place à un nouveau mess. Une troisième option permet de visualiser l'espace restant disponible dans la mémoire de la ngerie.

• La fonction RETOUR permet de sortir du menu Satmessenger.

• La fonction ARCHIVER interdit l'effacement automatique de ce message.

• La fonction OPTIONS du second écran (fonction LIRE) permet de désirir l'affichage plein écran de la photo (si elle existe), ou d'insérer cette photo comme fond d'écran des menus du Terminal.

IMPORTANT : les messages sont conservés dans la mémoire VOLAITE du Terminal. Les messages sont effacés en cas de coupure du secteur.

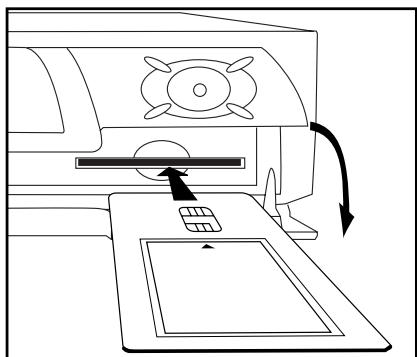

5.10 LECTEUR DE CARTE A PUCE (en option selon le modele)

• Ouvrez la trappe en face avant et insérez la carte d'abonnement dans le lecteur (puce dirigée vers le haut et vers le lecteur). Si la carte est reconnaue, son type est indiqué dans le menu "Informations système".

ATTENTION Si vous utilisez la protection parentale par Mot de passer, ne laissez pas cette notice à portée des enfants

SOMMAIRE

1. Recommendations importantes p.1
2. Raccordements p.2
3. Télecommande p.3

4. Guide pas à pas (Installation assistée) p.4

5. Utilisation du Terminal

5.1. Marche-arrêt p.6
5.2. Sélection des chaînes p.6
5.3. Sélection des listedes de chaînes favorites p.7
5.4. Sélection des chaînes satellite TV et Radio p.7
5.5. Tri des chaînes p.7
5.6. Réglages audio p.7
5.7. Informations sur la chaine p.8

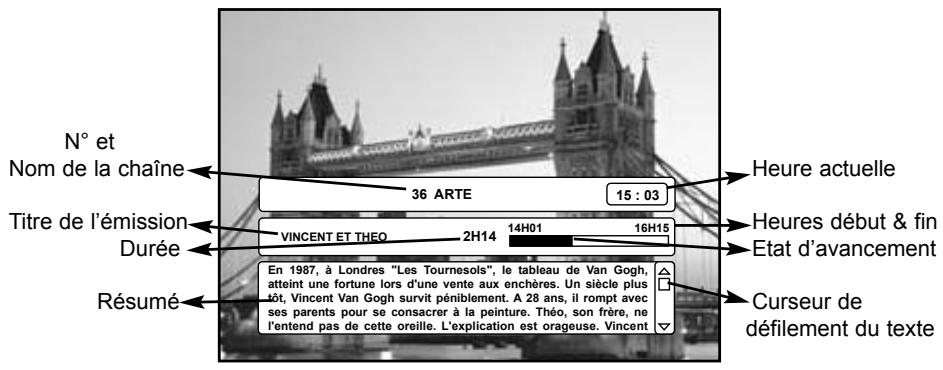

5.8. Guide des programmes p.8

1. Programmation du Terminal

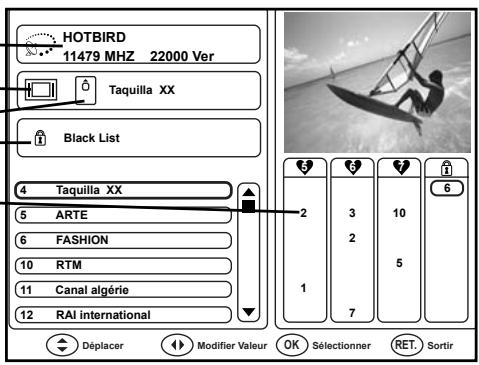

6.1. Menu Lists des chaînes p.9

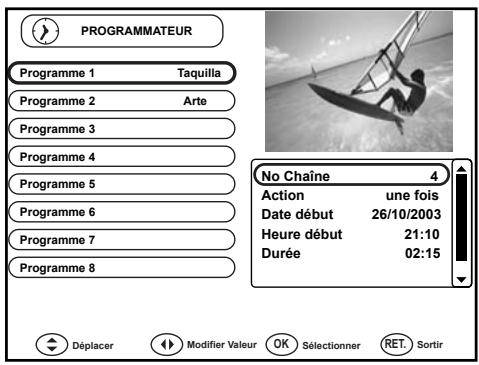

6.2. Menu Programmateur p.9
6.3. Menus installation p.10

6.3.1. Configuration Terminal p.10

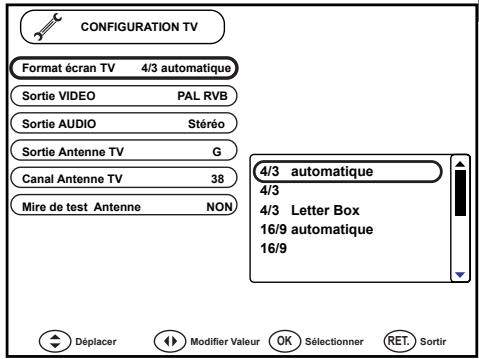

6.3.2. Configuration TV p.11
6.3.3. Configuration Satellites p.11

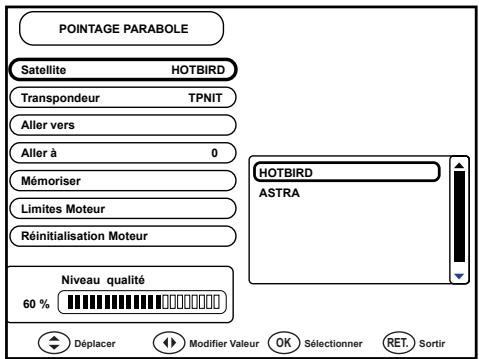

6.3.4. Pointage parabole p.12

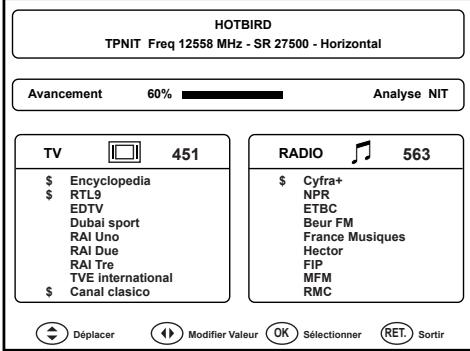

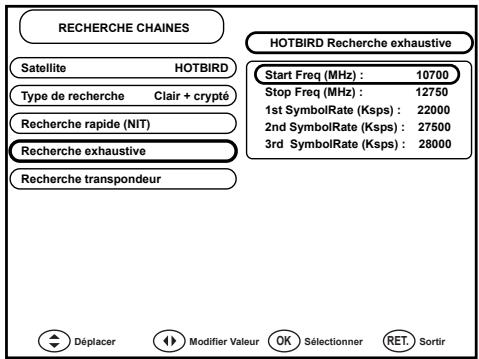

6.3.5. Recherche chaines p.13
6.3.6. Edition Sat-Chaines p.14

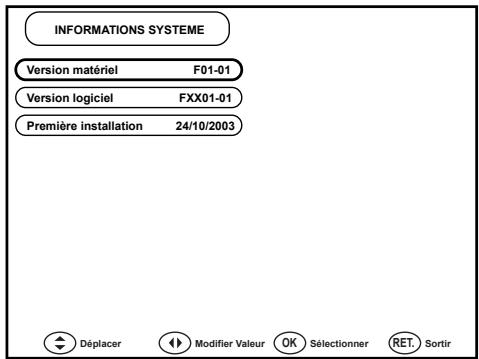

6.3.7. Informations Systeme p.15

1. Spécifications techniques p.16

1. RECOMMANDATIONS IMPORTANTES

Pour vous sécurité, veuillez dire attentivement les recommendations suivantes, avant la mise en marche de votre Terminal :

1. Placez le Terminal dans un endroit ventilé, à température ambiente.
2. Ne pas ouvrir l'appareil (risques d'électrochoc).
3. En cas d'absences prolongées ou d'orage, débranchez le Terminal du secteur.
4. Notre Terminal compte des fentes d'airation. Ces fentes ne doivent pas etre obstruées, meme partiellement, pour assurer une aeration correcte necessaire a voite Terminal ; la durée de vie et le fonctionnement de voite terenal en dependent.

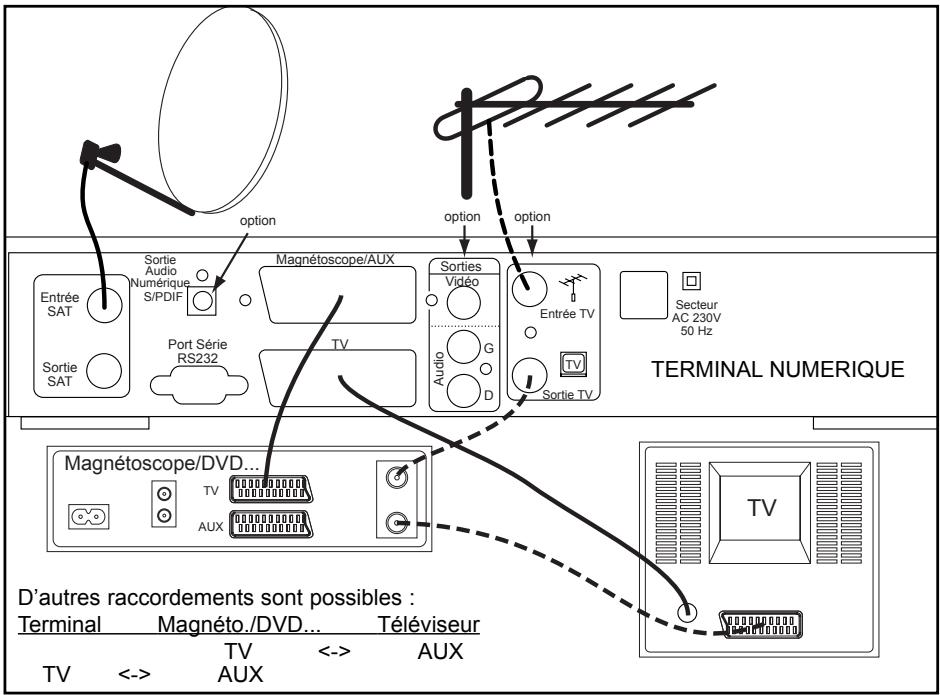

2. RACCORDEMENTS

• Raccorder la tête (LNB) de la parabole ou le moteur à l'Entrée Sat du Terminal numérique.
• La Sortie Sat du Terminal permet de raccorder un récepteur satellite analogue ou un second Terminal numérique. Ce récepteur satellite ne peut fonctionner que si le Terminal numérique est en veille.
• Raccorder de préférence le téléviseur et l'appareil auxiliaire (magnétoscope, DVD...) aux prises péritel du Terminal numérique (traits continus sur le dessin).
• Si le raccordement par péritel n'est pas possible, raccorder (traits pointillés) le Terminal numérique par un cable coaxial d'antenne (Sortie TV, Entrée TV, Sorties Video/Audio G/D en option selon le modele).

1. Dènudez la gaine sur 11 mm et rabattez la tresse sur la gaine.
2. Denudez le fil central sur 8 mm.
3. Vissez la fiche "F" sur le cable en vérifier qu'il n'y a pas de fil de tresse en contact avec le fil central. Il est important que la tresse soit en contact avec le corps de la fiche F.
4. Recouvre la fiche "F" raccordée à la tête, d'un produit d'étanchéité (silicone, ruban auto-vulcanisant...).

SERREZ LES FICHES ALA MAIN car un serrage trop important peut endommager l'appareil.

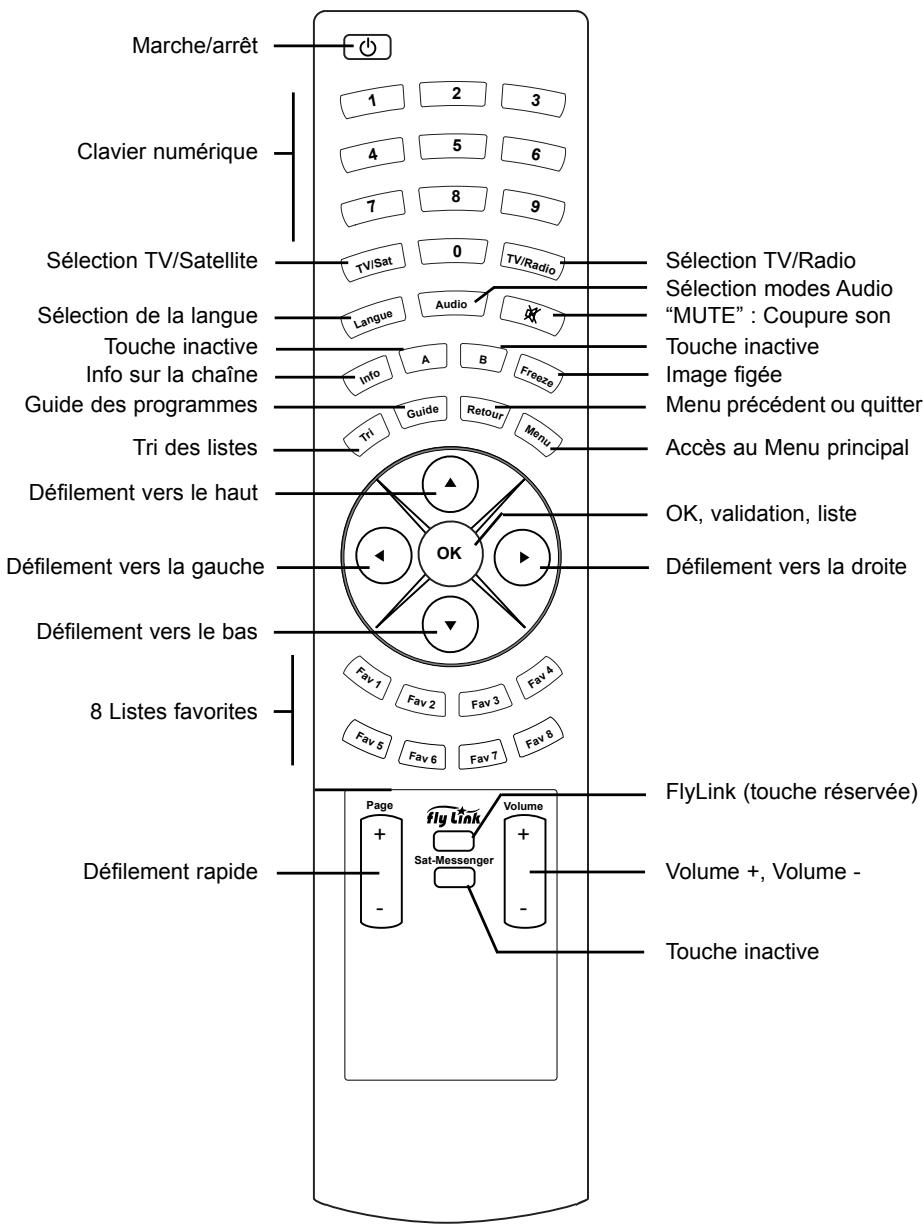

3. TÉLECOMMANDE
français

La touche FlyLink permet de commuter les sources d'un transmetteur sans fil FlyLink (non fourni).

4. GUIDE PAS À PAS (INSTALLATION ASSISTÉE)

A la première mise sous tension du Terminal ou après une Réinitialisation Usine (accessible dans le menu Configuration Terminal du menu Installation), le Terminal démarre sur le Guide pas à pas qui permet une installation assistée de la parabole et du Terminal. Les 5 étapes suivantes s'enchainnet automatiquement :

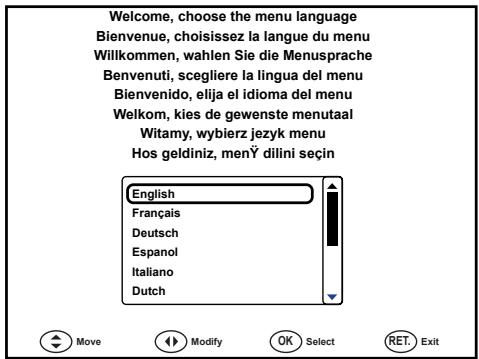

Etape 1

1 - Effectuez les raccordements du paragraphe 2 Raccordements.
2 - Branchez le Terminal au secteur et attendez 30 secondes que le menu de bienvenu s'affiche à l'écran.
3-A l'aide des touches ,selectionnez la langue des menus.

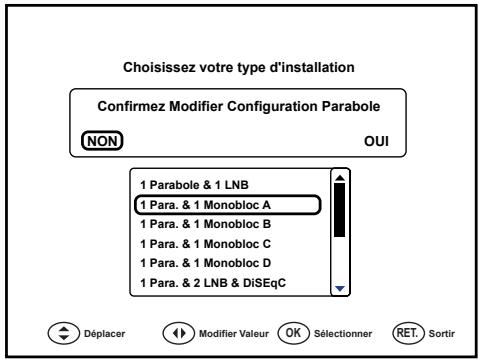

Etape 2

4 - Tapez sur la touche OK pour valider et passer au menu suivant :
5-A l'aide des touches ,selectionnez voitrype d'installation.

Il est défini en fonction de la composition du kit satellite : type de tête, commutateur, moteur.

6 - Tapez sur la touche OK pour valider : un message demande une confirmation.
7 - A l'aide de la touche > sélectionnez OUI.

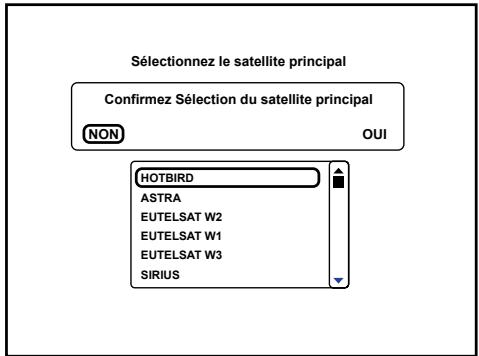

Etape 3

8 - Tapez sur la touche OK pour valider et passer au menu suivant :
9 - A l'aide des touches , selectionnez le satellite principal.

Le satellite principal désigne le satellite désire. Pour une installation multi-satellites, il désigne le satellite le plus de facile à receivevoir.

En Europe et en Afrique du Nord c'est généralement le satellite HotBird 13^ Est.

10 - Tapez sur la touche OK pour valider : un message demande une confirmation.
11 - A l'aide de la touche > Sélectionnez OUI.

ed.F01-fr1

Etape 4

12 - Tapez sur la touche OK pour.Valider et passer au menu suivant :

13 - Pointez votre parabole sur le satellite précédemmentChoisi.Pour cela:

• Positionnez verticalément la parabole et orientez-la vers le Sud.

• Balayez lentement de croite à gauche la parabole (± 40° environ par rapport au Sud) en conservant la même inclinaison (temps de balayage d'environ 20 sec.).

• Si le Niveau de qualité ne réagit pas, recommencce ce balayage en inclinant la parabole vers le ciel de 2^ (= déplacement d'1 cm environ du bord supérieur de la parabole).

• Réglez votre parabole pour obtenir le meilleur Niveau de qualité stable. Serrez

• Àprous le réglage de la parabole, tournez légèrement la tête (LNB) de ± 20^ maximum, pour obtenir le Niveau de qualité maximal. Ce niveau est généralement supérieur à 60% pour HotBird ou Astra en Europe.

Important : Les satellites se situent toujours entre le Sud-Est et le Sud-Ouest. Aucun obstacle ( bâtiment, arbre, vitre...) ne doit s'interposer entre la parabole et le satellite.

Pointez Your parabole et appuyez sur OK quand lesignal est maximal

Niveau qualite 60%

français

Etape 5

14 - Tapez sur la touche OK pour passer au menu suivant :
15 - A l'aide de la touche selectionnez OUI si vous pouze proteger l'accès à des chaînes que vous pourrez selectionner (contrôle parental). Sinon restez sur NON.
16 - Tapez sur la touche OK pour valider. Si vous avez besoin OUI, un écran vous demande le Nouveau mot de passer : tapez votre mot de passer personnel à 4 chiffres, puis tapez-le à nouveau pour le confirmer.
NON

Attention de ne pas oublier ce code qui sera demandé pour entrer dans les menus de programmation et pour acceder

Voulez vous protégier votre Terminal par mot de passer ?

17 - Vous pouvez maintainant visualiser les chaînes qui sont programmées d'origine.

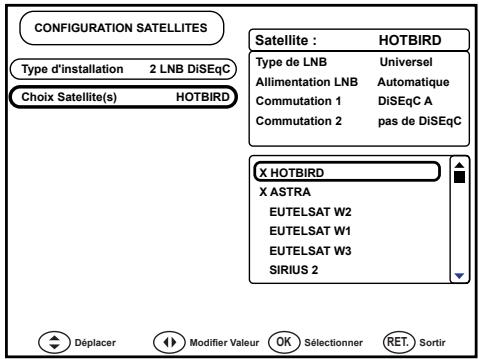

Pour une installation motorisée ou avec commutateur, il faut selectionner la liste des satellites dans le menu Configuration Satellites.

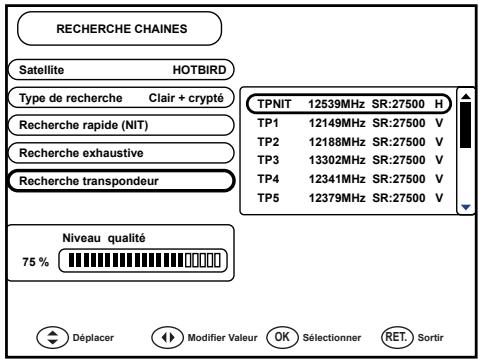

Vous pouvez eventuèlementmettre à jour la liste des chaînes en langant pour chaque satellite une Recherche rapide automatique dans le menu Recherche Chaînes du menu Installation.

5. UTILISATION du TERMINAL

5.1. MARCHE-ARRET

La touche marche-arrêt de la télécommande ou de la face avant met en marche ou arrête l'appareil.

Lors du branchement au secteur, le Terminal démarre après une série d'autotest de 30 secondes pendant lesquelles l'afficheur clignote.

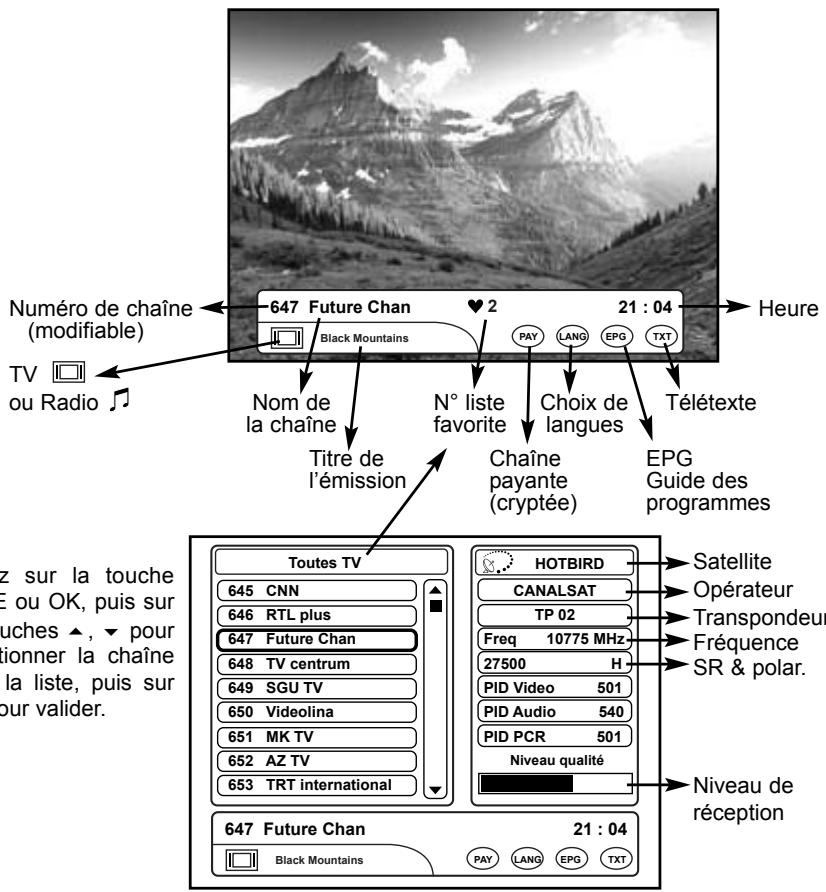

5.2. SELECTION DES CHAINES

Il y a plusieurs manières de selectionner une chaîne satellite :

1 - Tapez directement le numero de la chaîne.
2-Faites defiler les chaines a l'aide des touches ,

Les touches PAGE + et PAGE - font défilier rapidement les chaînes par saut de 9 chaînes.

Des icones indiquent les paramétres et les options disponibles de la chaine : nom de la chaine, TV ou Radio, liste favorites sélectionnée, titre de l'émission, cryptage, multilangues (accessible par la touche LANGERUE), EPG (guide des programmes accessible par la touche GUIDE), Téletexte (accessible par les touches télétexte du téléviseur).

ed.F01-fr1

• Les touches , sclectionnent les listes favorites (si elles ont ete programmées), ou la liste generale (Toutes TV, ou Toutes Radio, ou TV + Radio selon la selection effecuee par la touche TV/Radio).

• La touche RETOUR fait le va et vient entre les 2 dernières chaînes sélectionnées.

- SELECTION DES CHÂINES HERTZIENNES TERRESTRES

La touche TV/SAT commute la prise péritel "TV" pour visualiser soit les chaînes satellite, soit les chaînes terrestres, soit l'appareil raccordé à la péritel "Magnétoscope/AUX" quand cet apparéil est en lecture ou quand le Terminal est en voille.

A la mise en marche du Terminal, la commutation satellite est automatique.

5.3. SELECTION DES LISTES DE CHAINES FAVORITES

En plus de la liste générale qui comporte toutes les chaînes mémorisées, 8 listes de chaînes favorites (FAV 1 à FAV 8) permettent une sélection personnalisée. La liste FAV 8 ou "Black List" n'est accessible qu'avac le mot de passage (si celui-ci a étéprogrammé par l'utilisateur). Le nom des chaînes de la Black List est masqué quand la protection est activée. Les listes favorites peuvent être composées de chaînes TV et Radio.

• Pour afficher et selectionner les listed (si des listed favorites ont ete programmées) ;
• soit tapez sur la touche OK, puis sur les touches , .
• soit tapez plusieurs fois sur la touche LISTE.
• Pour sélectionn sans les afficher les listedes, tapez directement sur · ,·

Le défilament des chaînes des listes favorites, à l'aide des touches , , se limite aux chaînes programmées de chaque liste.

5.4. SELECTION DES CHAINES SATELLITE TV OU RADIO

Pour selectionner rapidement les chaines satellite TV ou Radio, la liste générale peut etre limitee aux seules chaines TV ou aux seules chaines radio.

• Tapez plusieurs fois sur la touche TV/Radio pour sélectionner toutes les chaînes TV, ou toutes les chaînes Radio, ou toutes les chaînes TV et Radio.

Cette seLECTION n'est pas active dans les listes favorites.

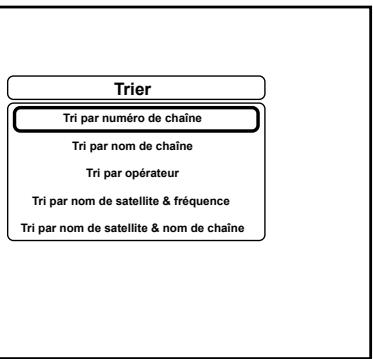

5.5. TRI DES CHAINES

Pour retrouver rapidement les chaines, la liste générale peut etre triee selon differents criteres ; par numero, par nom, par opérateur, par satellite, par fréquence.

• Tapez plusieurs fois sur la touche TRI pour selectionner le type de tri, puis tapez sur OK pour valider.

Les listedes favorites sont limitées au tri par nom et numéro.

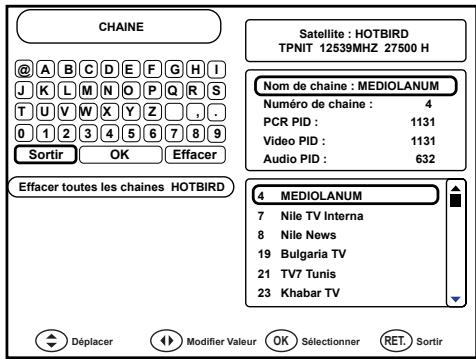

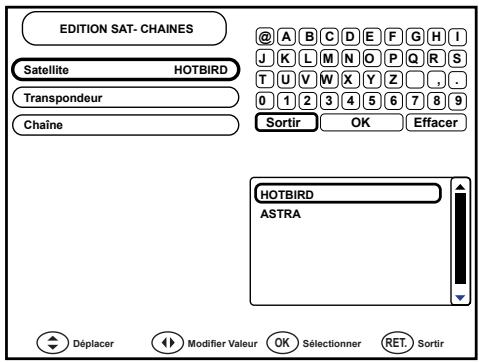

Les chaînes peuvent être re-numéroétées (voir menu Edition Sat-Chaînes).

5.6. RÉGLAGES AUDIO

• Les touches VOL+, VOL- réglient le volume sonore.
  Conseil : réglez le volume pour obtenir un niveau identique aux chaînes hertziennes terrestres, puis n'utilise que le réglage du volume du télévisueur.
  -La touche MUTE coupe ou rétablit le son.
• La touche AUDIO affiche le mode audio ; les touches , sélectionnent les différents modes audio disponibles ; gauche, droite, stéreo.
• La touche LANGUE affiche la langue; les touches ·, · scélectionnent les différentes langues disponibles sur la chaîne.

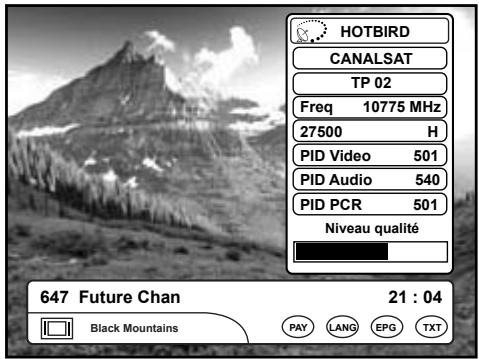

5.7. INFORMATIONS SUR LA CHAINE

• Tapez sur la touche INFO pour afficher les paramètres de réception de la chaîne.

-Tapez a nouveau sur INFO ou sur RETOUR pour supprimer ces informations.

5.8. GUIDE DES PROGRAMMES

• La touche GUIDE affiche le guide électronique des programmes qui est mis à jour par les opérateurs. Les touches «, » affichent le programme suivant, ou le programme actuel. La touche GUIDE ou RETOUR supprime l'affichage du guide.
• Les touches , font défilier le texte.

ed.F01-fr1

6.PROGRAMMATION du TERMINAL

6.1. Menu LISTES DES CHAINES

-Tapez sur la touche MENU ; le Menu Principal s'affiche.
- Sélectionnez avec les touches , le menu Lists des chaînes et tapez sur la touche OK pour valider.
- Sélectionnez avec les touches , une chaîne. La fonction TRI permet une seLECTION rapide.
- Sélectionnez avec les touches , la liste favorites (FAV 1 à FAV 8).
-Tapez sur la touche OK; un numero s'affiche dans la liste indiquant I'ordre d'affiche de cette chaîne dans la liste. Ce numero s'incremente automatique.

• Pour supprimer cette chaîne de cette liste favorite, tapez à nouveau sur OK.
• Pour effacer toutes les chaînes d'une liste favorite, Sélectionnéz cette liste et tapez sur la touche GUIDE, puis confirmez l'effacement de la liste.

BLACK LIST (FAV 8): en mode utilisé la liste favorites FAV 8 ou "Black List" d'est accessible qu'avac le Mot de basse (s'il la protection est activée).

Les chaînes peuvent être re-numérétées (voir menu Edition Sat-Châînes).

6.2. Menu PROGRAMMATEUR

8 programmes permettent d'effectuer les actions suivantes; Non (aucune), Mise en vue, Une fois, Quotidien, ou Hebdomadaire.

• Si le programmateur n'est pas utilisé, sélectionnez l'action Aucune (ou Non) dans les 8 programmes.
  -Tapez sur RETOUR pour sortir de ce menu.

Le nom de la chaîne s'affiche en face de chaqueprogrammateur validé.

ed.F01-fr1

6.3. Menu INSTALLATION

-Tapez OK pour valider le menu ou la valeur.
- Tapez sur OK ou RETOUR pour valider et sortir du menu.

6.3.1. CONFIGURATION TERMINAL

LANGUES DES MENUS

• Réglez la langues des menus. Attention de ne pas sélectionner une langue que vous ne comprendez pas, car vous risquiez de vous perdre dans les menus.

TRANSPARENCE MENUS

• Réglez la transparence des menus avec les touches · ,·

DUREE D'AFFICHAGE

• Réglez la durée des bandeaux d'information avec les touches ·, · .

FUSEAU HORAIRE

• Réglez, avec les touches · ,· , le fuseau hora qui donne le décalage de l'heure locale par rapport au méridien de Greenwich (heure GMT).

En France ce fuseau hora est GMT+1 en heures d'hiver et GMT+2 en heures d'été.

DATE & HEURE (heure locale)

• Entre le jour, le mois et l'année. La mise à l'heure est automatique par satellite après une mise sous tension ou une coupure du secteur. Cette heures peut être modifiée si nécessaire.

MOT DE PASSE

• Le mot de passer se compose obligatoirement de 4 chiffres.
  Validez-le ou modifiez-le en tapant un nouveau mot de passer puis en le confirmant.
• Pour dévalider le mot de passer, tapez directement OK sans taper de chiffre pour
  "Nouveau Mot de passer" et "Confirmez Mot de passer".
  En cas d'oubli, le mot de passer "passe-partout" est 6931. Attention de ne pas le communier aux personnes non autorisées.

REINITIALISATION USINE

• Efface tout et re-mémorise la configuration et les listes de chaînes d'origine.

Cette fonction ne met pas à jour la liste des chaînes. Pour cela, effectuez une recherche rapide de chaque satellite depuis le menu "Recherche Chaînes".

Trois types de mise à jour sont réalisables par transfert :
-d'un Terminal numérique vers un second Terminal numérique du même modele.
- d'un ordinateur PC vers le Terminal numérique. Au préalable la procédure et le logiciel doivent être téléchargés dans le PC par Internet sur le site du constructeur.
- du Terminal numérique vers un PC pour récapucérer les données.

Procedure de transfert entre 2 Terminaux :

(Transfert du logiciel, de la configuration, de la liste des chaînes et des listes favorites)

• Raccordez les 2 Terminaux avec un cable informatique RS232 mâle/mâle croisé.
• Debranchez du secteur le Terminal qui recoit le logiciel.
• Sélectionnez le menu "Mise à jour Terminal" sur le Terminal qui envoie le logiciel.
  -Tapez OK.
• Branchez aussitot sur le secteur le Terminal qui recoit le logiciel.
• Attendez la fin du transfert "Download terminé" avant de débrancher les Terminaux.

6.3.2. CONFIGURATION TV

FORMAT ECRAN TV

• Sélectionnez le format d'écran du téléviseur.

Généralement "4/3 automatique" pour un téléviseur 4/3, et "16/9 automatique" pour un téléviseur 16/9.

SORTIEVIDEO

• Sélectionnez le standard PAL, SECAM ou NTSC et le type RVB ou CVBS (video composite) du signal video de la sortie péritel TV.

Généralement PAL RVB ou SECAM RVB est besoin pour Obtir la(Meilleure qualite.

SORTIE AUDIO

• Sélectionnez la voie audio; STEREO, GAUCHE, DROIT (par défaut STEREO).

SORTIE ANTENNE TV (en option selon le modele)

• Sélectionnez le type de modulation accepté par le téléviseur (par défaut G).

CANAL ANTENNE TV (en option selon le modele)

• Sélectionnez le canal UHF (de 21 et 69). Si l'image est brouillée, changez de canal.

MIRE DE TEST ANTENNE TV (en option selon le modele)

• Cette mire de test facilité le réglage du téléviseur sur le canal UHF besoini.

6.3.3. CONFIGURATION SATELLITES

TYPE D'INSTALLATION

Selectionnez le type d'installation sur lequel est raccordé le Terminal :

• 1 Parabole & 1 LNB =1 parabole pour recevoir 1 satellite avec 1 tête universel-le (= LNB).
• 1 Para. & 1 Monobloc A = 1 parabole avec 1 tête monobloc de type A pour recevoir les satellites HotBird (Diseqc 1 ou A) et Astra (Diseqc 2 ou B). Ce type est le plus courant.
  -1 Para. & 1 Monobloc B = 1 parabole

avec 1 tête monobloc de type B pour receivevoir les satellites HotBird (Diseqc 2 ou B) et Astra (Diseqc 1 ou A). Pour les têtes Monobloc de marque MTI.
- 1 Para. & 1 Monobloc C = 1 parabole avec 1 tête monobloc de type C pour receivevoir les satellites HotBird (Tone Burst A) et Astra (Tone Burst B).
- 1 Para. & 1 Monobloc D = 1 parabole avec 1 tête monobloc de type D pour receivevoir les satellites HotBird (Tone Burst B) et Astra (Tone Burst A).
- 1 Para. & 2 LNB & Diseqc = 1 parabole avec 2 têtes et 1 commutateur Diseqc 1.0 pour receiveoir 2 satellites.
- 1 Para. & 2 LNB & Tone = 1 parabole avec 2 têtes et 1 commutateur Tone Burst pour receiveoir 2 satellites.
- 1 Para. & 1 Moteur Diseqc = 1 parabole avec 1 tête et un moteur Diseqc 1.2 pour recevoir tous les satellites (dans la limite des possibités de l'installation).
- 1 Para. & 1 Moteur Twinsat = 1 parabole avec 1 tête et 1 moteur Twinsat pour recevoir 2 satellites.
- 2 Para.& 2 LNB & Diseqc = 2 paraboles avec 2 têtes et 1 commutateur Diseqc pour receiveoir 2 satellites.
- 2 Para.& 2 LNB & Tone = 2 paraboles avec 2 têtes et 1 commutateur Tone Burst pour receiveoir 2 satellites.
- Autres types d'installation = permet de configurer librement tous les paramètres d'installation (réservé aux installateurs avertis).

CHOIX SATELLITES

• Sélectionnez le ou les satellites à receivevoir. Les satellites sélectionnés sont cochés. Les installations avec tête Monobloc sont verrouillées sur HotBird et Astra.

Vérifiez sur le site du constructeur ou chez vous revendeur que les satellites seront recevables avec votre équipement.

6.3.4. POINTAGE PARABOLE

SATELLITE

• Sélectionnez le satellite à pointer.

TRANSPONDEUR

• Sélectionnez le transpondeur.
  Le transpondeur par défaut est le TPNIT.

Les fonctions suivantes ne sont utilisées que pour la programmation d'un moteur à la norme Diseqc 1.2;

ALLER VERS

• Sélectionné la vitesse et la direction de rotation du moteur (Est ou Ouest).
• Appuyez sur la touche OK pour actionner le moteur. Le moteur s'arrête dés que la touche OK est relachée.

ALLER A

Cette fonction n'est utilisable qu'avac un moteur équipé de la fonction GotoX.
Quand cette fonction n'est pas utilisé, la valeur est remise automatiquement à 0.

• Sélectionnez la position en degré à l'aide des touches ·, · .
• Tapez sur OK pour envoyer l'ordre au moteur.

MEMORISER

• Sélectionnez le type de mémorisation : soit la position actuelle du satellite sélectionné, soit ce satellite avec le recalcul automatique de toutes les positions des autres satellites. Ce recalcul est effectué par le moteur ; toutes les positions des satellites sont mémorisées dans le moteur. Pour que ce recalcul soit exact, il faut que la liste des satellites (voir § 7) soit dans le même ordre que la liste des satellites du moteur (voir notice du moteur).

LIMITES MOTEUR

Les limites sont prérogliées et enregistrées dans le moteur. Elles doivent être modifiées si un obstacle limite le débattement de la parabole.

• Sélectionnéz une des fonctions suivantes :

-MémoriserlimiteEst:mémorise la position actuelle commelimiteEst.
-MémoriserlimiteOuest:mémorise la position actuelle commelimiteOuest.
- Activer les limites : active les limites enregistrées dans le moteur.
- Désactiver les limites : désactive les limites enregistrées dans le moteur.

• Tapez sur OK pour confirmer et valider.

REINITIALISATION MOTEUR

• Efface et réinitialise les positions des satellites et les limites programmes dans le moteur.

NIVEAU QUALITE le pointage de la parabole s'effectue à l'aide du Niveau qualité

• Orientez la parabole pour obtenir le meilleur niveau de qualité possible. Ce niveau doit être supérieur à 30% pour obtenir une image. Pour des satellites puissants comme Astra et HotBird le niveau dépasse généralement 60% en Europe.

Conseil: orientez lentement la parabole car le niveau de qualité réagit avec un léger temps de retard.

6.3.5. RECHERCHE CHAINES

SATELLITE

• Choix du satellite.

TYPE DE RECHERCHE

• Type de chaîne à rechercher ; en clair ou en clair + cryptée.

Certaines chaînes sont déclarées cryptées mais émettent en clair à certaines moments et inversement.

RECHERCHE RAPIDE (NIT)

• Recherche préférentielle pour les mises à jour courantes des chaînes. La recherche s'effectue à partir du TPNIT. Elle dure plusieurs minutes.

Le transpondeur TP NIT est le transpondeur de reference pour la recherche NIT. Si des chaines n'ont pas ete trovues, programmez dans le menu Edition SatChaines, le TPNIT avec les parametes (frequence, SR, polar.) d'un autre transpondeur du satellite. Les parametes des TP sont disponibles sur le site du constructeur ou les revues specialisées.

RECHERCHE EXHAUSTIVE

• Recherche préférentielle pour les nouveaux satellites. Cette recherche automatique dure 2 fois plus longtemps que la recherche rapide.

• Entrez les paramètres avec le clavier numérique de la télécommande.

Effacez les anciennes valeurs avec la touche 心

RECHERCHE TRANSPONDEUR

• Recherche préférentielle pour une nouvelle chaîne. Elle est très rapide. Si le transpondeur recherche n'este pas dans la liste, il faut préalablement l'ajouter dans le menu Edition Sat-Chaines.

Les compteurs affichent le nombre de nouvelles chaînes TV et Radio trouvées. Les noms des chaînes écrits en gris clair sont les chaînes déjà programmées.

ATTENTION : la Recherche rapide et la Recherche exhaustive effacent toutes les listes precedemment programmes et les modifications de numérations des chaînes effectues dans le menu Edition Sat-Chaines.

La Recherche transpondeur conserve ces informations.

6.3.6. EDITION SAT-CHAINES

SATELLITE

• Sélectionnez le satellite.
  -Tapez sur OK.
• Pour renomer le satellite, Sélectionnez OUI, puis tapez sur OK; un tableau avec tous les caractères s'affiche.
  -Avec les touches , , place le curseur sur le caractere choisi.
  -Tapez sur OK pour valider le caractere.
• Choisissez et validez les autres caractétres.
• Placez le curseur sur la case OK et tapez sur OK pour valider le nom. Pour ne pas modifier le nom, placez le curseur sur la case SORTIR et tapez OK.

ed.F01-fr1

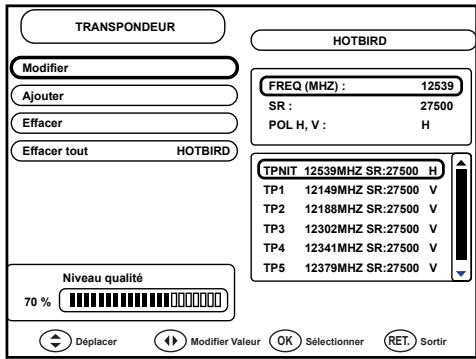

TRANSPONDEUR

• Àprous avoir sélectionné le satellite par le menu Satellite, selectionnez la fonction Modifier, Ajouter, Effacer ou Effacer tout.

-Tapez OKpuis selectionnez le transpondeur (TP).
-Tapez OK ; les paramètres du transpondeur s'affichent.
- Sélectionnez le paramètre à modifier avec les touches , .
- Effacez la valeur avec la touche , puis tapez la nouvelle valeur numérique.
-Tapez sur OK pour valider et sortie.

français

Attention, l'effacement de tous les transpondeurs peut perturber la Recherche rapide.

CHAINE

• ÀpRES avoir sélectionné le satellite par le menu Satellite, selectionnez la fonction Modifier, Ajouter, Effacer ou Effacer tout.

-Tapez OK puis selectionnez la chaîne.
-Tapez OK;les parametes de la chaine s'affichent.
- Sélectionné le paramètre à modifier avec les touches , .
- Effacez la valeur avec la touche , puis tapes la nouvelle valeur.

• Pour denommer la chaîne, mettez le

curseur sur Nom de chaine, puis tapez sur OK ; un tableau avec tous les caractères s'affiche.

-Avec les touches , , placez le curseur sur le caractere choisi.
-Tapez sur OK pour valider le caractere.
- Choisissez et validez les autres caractères.
- Placez le curseur sur la case OK et tapez sur OK pour valider le nom.

Pour ne pas modifier le nom, placez le curseur sur la case SORTIR et tapez OK.

En cas de changement de numéro de chaine, les 2 châines concernées intervertissent leurs numérios.

6.3.7. INFORMATIONS SYSTEME

• Indique la version du logiciel, la version du matériel et la date de première mise en service du Terminal. Cette date n'est pas modifiable.

7. SPECIFICATIONS TECHNIQUES

Nombre de chaînes

Norme DiSEqC

Langues des menus

Guide des programmes

Télétexte

Programmateur

Processeur

Mémoire Flash ROM

Memoire SDRAM

Profile & Niveau

Démodulation

Débit symbole

Décodeur

Entrée video

Format video

Sorties video

Résolution video

Décodage audio

Echantillonnage audio

Résolution audio

Niveau de sortie audio

Connecteurs Tuner

Plage de fréquence

Largeur de bande FI

Impedance d'entree

Niveau d'entrée

Intensité Entrée Sat

Commutation 22kHz

Sorties Video/Audio

(en option)

(en option)

Port série

Modulateur (en option)

Consummation

Dimensions

Poids

5000 à 10000 (selon le modele)

DiSEqC 1.2 & 1.0, Tone Burst

Fonctions GOTO X et Recalcul positions satellites

français, anglais, arabe, italien, espagnol, allemand,

néerlandais, portugais, polonais, turc

(certaines langues en option selon le modele)

EPG

Données réinsérées

8 événements

ST5518

1 Mbyte

8 Mbytes

MPEG-2MP@ML

QPSK

1~45 MS/s

Auto

15 Mbit/s max

4:3&16:9

RVB et Video composite

720× 576 (PAL)

MPEG1 Layer I & II

32,44.1 et 48 kHz

16 bit, 18 bit

2 Vrms max

2xF 75 Ohm

950~2150 MHz

bi-bande sélectionnable

55 MHz / 8 MHz (-3dB) typ

75 Ohm

-65 ~ -25 dBm

800 mA max

22 kHz/0.6 V

2 péritel (TV et AUX)

3 x Cinch Video /Audio (G/D)

1 x S/PDIF sortie audio num.

1xRS232

UHF G / K / I / M - ch. 21 à 69

40 W max

L 310 x H 63 x P 260 mm

2 kg

LISTE DES SATELLITES PROGRAMMÉS

N°	Satellite	Position	orbitale
1	Hot Bird	13°	Est
2	Astra	19°,2	Est
3	Eutelsat W2	16°	Est
4	Eutelsat W1	10°	Est
5	Eutelsat W3	7°	Est
6	Sirius 2/3	5°	Est
7	Thor 2/3	0°,8	Ouest
8	Intelsat 707	1°	Ouest
9	Atlantic Bird 3	5°	Ouest
10	Telecom 2D	8°	Ouest
11	Intelsat 901	18°	Ouest
12	NSS 7	22°	Ouest
13	Intelsat 907	27°,5	Ouest
14	Hispasat	30°	Ouest
15	Telstar 11	37°,5	Ouest
16	Astra 3	23°,5	Est
17	Arabsat 3A	26°	Est
18	Astra 2	28°,2	Est
19	EuroBird 1	28°,5	Est
20	Arabsat 2B	30°,5	Est
21	Turksat 1B	31°,3	Est
22	Turksat 1C	42°	Est
23	Nilesat 101-2	7°	Ouest
24	Amos 1	4°	Ouest
25	Express 3A	11°	Ouest
26	Atlantic Bird 1	12,5°	Ouest
27	Telstar 12	15°	Ouest
28	PAS 3R	43,1°	Ouest
29	Eutelsat Sesat	36°	Est
30	Europe Star	45°	Est

Câblage du cordon connecté au port série RS232 :

Terminal 1 < -> Terminal 2

broche 3 < -> broche 2

broche 2 <-> broche 3

broche 5 < -> broche 5

PC<->Terminal

broche 2 < - > broche 2

broche 3 < -> broche 3

broche 5 < -> broche 5

ed.F01-fr1
