MC R700 - Carte mémoire EMTEC - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Lecteur multimédia
Fonction principale	Lecture et enregistrement TV
Résolution vidéo	HD 720p / 1080i
Connectivité réseau	Wi-Fi compatible (802.11b/g/n)
Port Ethernet	Oui
Port USB	USB 2.0 Host
Formats audio supportés	MP3
Formats vidéo supportés	Non précisé
Capacité de stockage	Non précisé (exemple basé sur HDD 500GB)
Fonction Time Shift	Oui
Formats photo supportés	Non précisé
Nombre approximatif de photos stockables	180 000 (estimation)
Nombre approximatif de chansons MP3 stockables	15 000 (estimation)
Nombre approximatif de vidéos stockables	Non précisé
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé

FOIRE AUX QUESTIONS - MC R700 EMTEC

Quelle est la capacité de stockage de l'EMTEC MC R700 ?

L'EMTEC MC R700 est disponible en plusieurs capacités, allant de 8 Go à 256 Go.

Comment formater l'EMTEC MC R700 pour l'utiliser sur un ordinateur ?

Pour formater l'EMTEC MC R700, connectez-le à l'ordinateur, faites un clic droit sur le disque dans 'Ce PC', sélectionnez 'Formater', choisissez le système de fichiers souhaité (FAT32 ou exFAT) et cliquez sur 'Démarrer'.

L'EMTEC MC R700 est-il compatible avec les appareils Android ?

Oui, l'EMTEC MC R700 est compatible avec la plupart des appareils Android qui supportent les clés USB OTG.

Pourquoi mon EMTEC MC R700 n'est-il pas reconnu par mon ordinateur ?

Assurez-vous que la clé USB est correctement insérée dans le port USB. Essayez de la connecter à un autre port USB ou à un autre ordinateur. Si le problème persiste, il se peut que la clé soit endommagée.

Puis-je utiliser l'EMTEC MC R700 pour stocker des fichiers de grande taille ?

Oui, tant que le fichier ne dépasse pas la limite de taille du système de fichiers utilisé (par exemple, 4 Go pour FAT32). Si vous avez besoin de stocker des fichiers plus volumineux, utilisez le format exFAT.

Comment sécuriser les données sur l'EMTEC MC R700 ?

Vous pouvez utiliser des logiciels de cryptage pour sécuriser vos données avant de les transférer sur l'EMTEC MC R700. Assurez-vous également de ne pas partager la clé avec des utilisateurs non autorisés.

L'EMTEC MC R700 est-il résistant à l'eau ou aux chocs ?

L'EMTEC MC R700 n'est pas spécifiquement conçu pour être résistant à l'eau ou aux chocs. Il est recommandé de le manipuler avec soin pour éviter tout dommage physique.

Comment vérifier la vitesse de transfert de l'EMTEC MC R700 ?

Pour vérifier la vitesse de transfert, vous pouvez utiliser des logiciels de benchmark disponibles en ligne qui mesurent la vitesse en lecture et en écriture de votre clé USB.

Y a-t-il une garantie pour l'EMTEC MC R700 ?

Oui, l'EMTEC MC R700 est généralement accompagné d'une garantie limitée de 2 à 5 ans, selon le distributeur. Vérifiez les conditions spécifiques de garantie au moment de l'achat.

MODE D'EMPLOI MC R700 EMTEC

1.1 Préface 3 1.2 Contenu 4 1.3 Mesures de précaution 4 1.4 Connexion 6 1.5 Première utilisation 11

2. À propos du lecteur 12

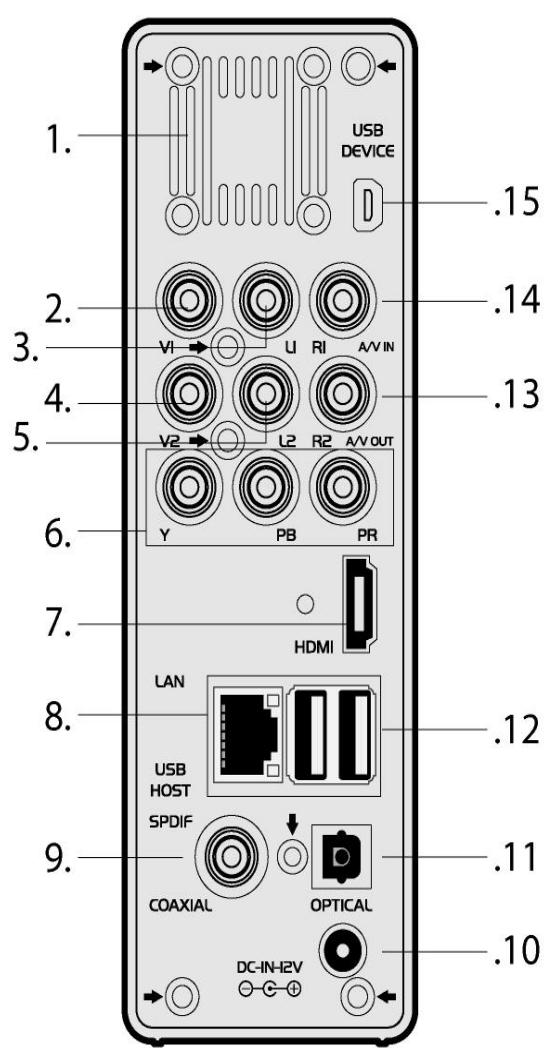

2.1 Télécommande 12 2.2 Panneau frontal 17 2.3 Panneau Arrière 18

3. Mise en route 18

3.1 Fonction Video in - TV Live, Enregistrement et Décalage 19 3.2 Fonction de Lecture (Playback) 19 3.3 Menu Navigateur (Browser) 19 3.4 Menu de configuration (Setup) 19 3.5 Fonction de Liste de lecture - Playlist 19

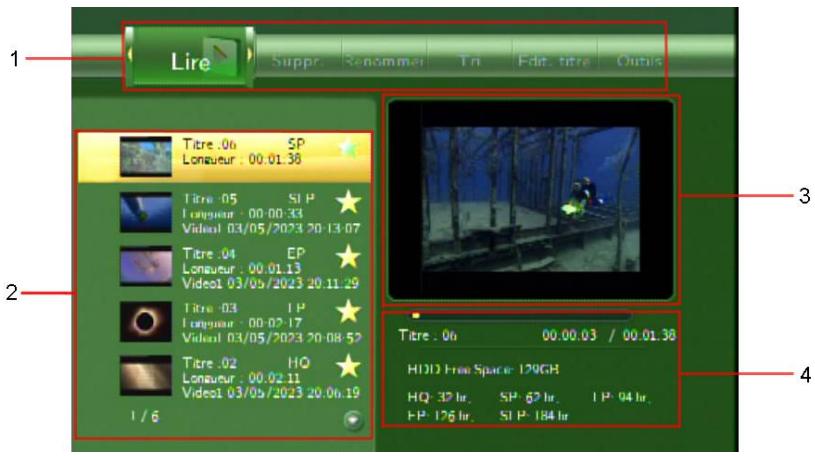

4. Fonctions avancées des vidéos enregistrées (playback) 20

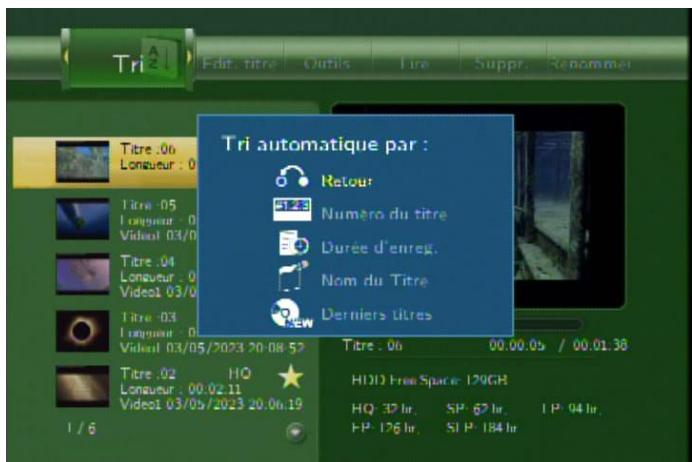

4.1 Fonctionnement du Titre 20 4.2 Lecture des vidéos 21 4.3 Suppression des vidéos 21 4.4 Renommer les vidéos 21 4.5 Tri des vidéos 22 4.6 Modification d'une vidéo 23 4.7 Outils 25 4.8 Sauvegarde des enregistrements 26

5. Programmateur d'enregistrement 26

5.1 Créez un nouveau programme 26 5.2 Modification de programme 27 5.3 Supprimer les programmes 27 5.4 Visualisez le statut du programme 28 5.5 Voir le statut de 1 enregistrement 28

6. Menu de configuration (setup) 29

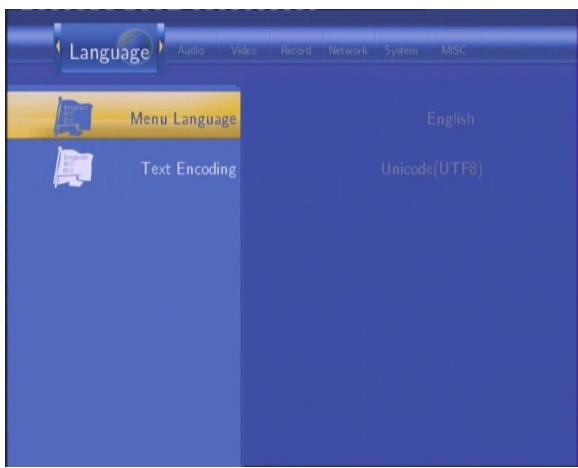

6.1 Changement des paramères de langue 29 6.2 Changement des paramètres audio 30 6.3 Changement des Paramètres Vidéo 31 6.4 Modifier les paramètres d'enregistrement 33 6.5Changer les paramètres de réseau 34 6.6 Changer les Paramètres de Système 35 6.7 Verifier les paramètres du système 36

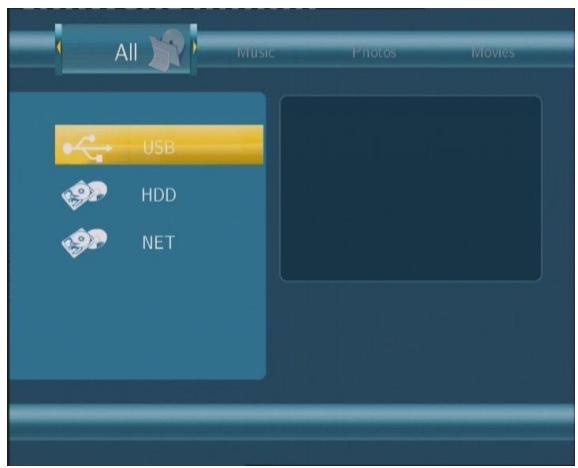

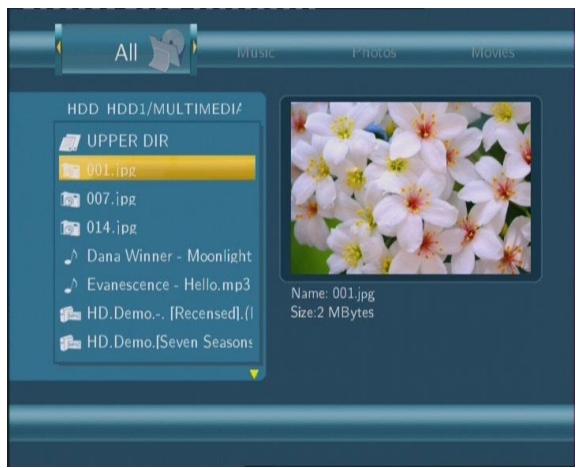

7. Menu navigator 37

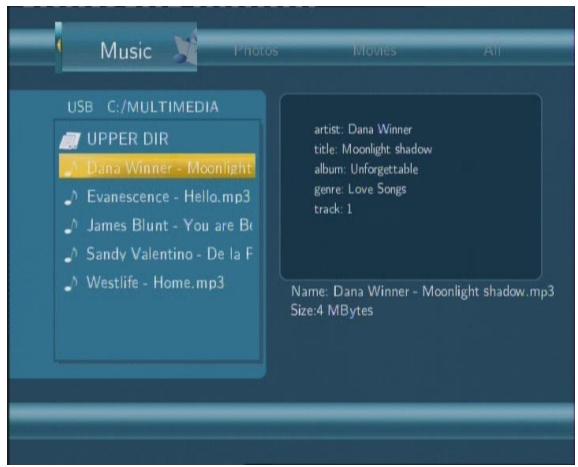

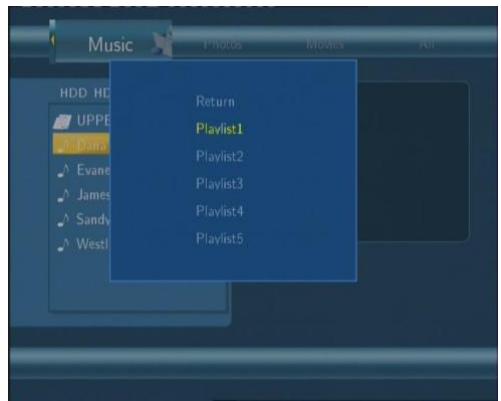

7.1 Navigation 37 7.2 Navigation musique 38

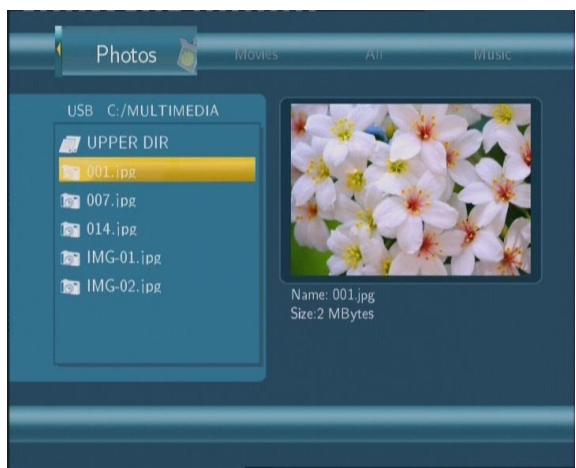

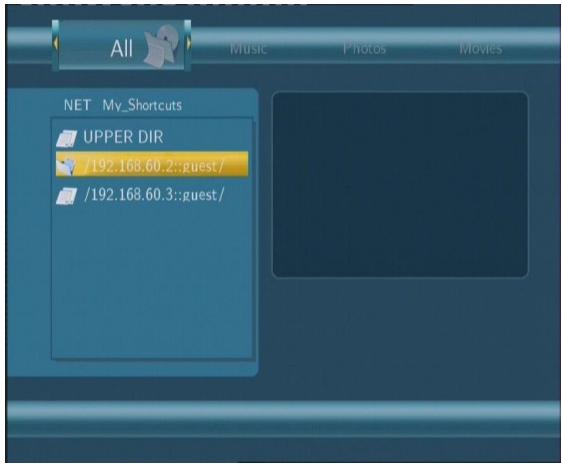

7.3 Navigation photos 38 7.4 Navigation fichiers vidéo 39 7.5 Navigation via le réseau 40

11. Installation de firmware et mise à jour 46

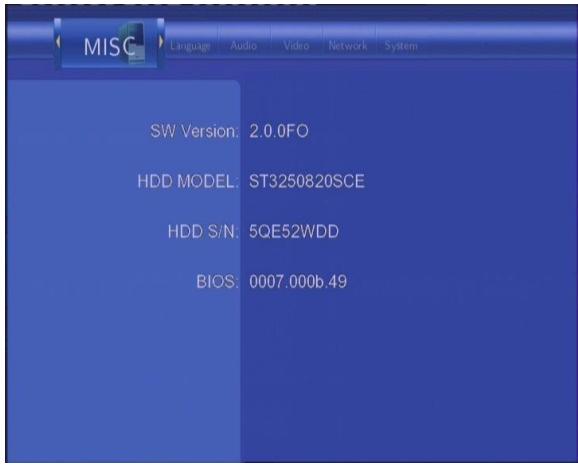

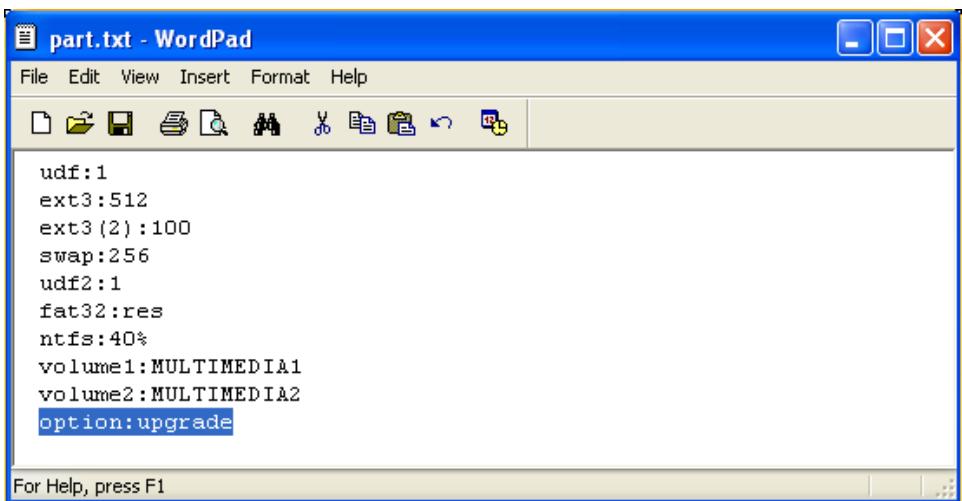

11.1 Installation du firmware 46 11.2 Mise à jour du firmware 47

12. Appendices 49

12.1 Spécifications 49 12.2 FAQ (Questions les plus fréquentes) 51 12.3 Droits d'auteur et marques déposées 54 12.4 Garantie 54

1.1 Préface

Cher client,

Nous vous remercions pour l'achat de ce Movie Cube. Avec sa conception remarquable en aluminium brossé, vous pouvez visualiser des films ou photos, écouter votre musique préférée, enregistrer vos programmes de télévision et films préférés. La fonction d'édition vous permet de les sauvegarder facilement. Il est facile d'utiliser ce produit en tant que dispositif de stockage externe portatif grâce à son disque dur et son port USB high speed 2.0.

Ce Movie Cube fonctionne comme suit:

• Lecture de film : compatible VOB (DVD), IFO (DVD), MPG (MPEG-2/1), AVI (MPEG-4 ASP: XviD), DAT (VCD), et fichiers MPEG2 TS ; résolution jusqu'à 1080i.
• Enregistrement vidéo : enregistrement à l'aide d'un seul bouton et conversion du fichier en format MPG

Le Movie Cube peut enregistrer des programmes TV, des DVD, DV, et sauvegarder en format MPEG 2

Le Movie Cube peut aussi opérer les sous-titres enregistrés et est équipé de la Fonction de décalage (time shift)

Musique - Le Movie Cube est compatible avec les formats MP3, OGG, et les fichiers WMA*.

La lecture se fait aussi très simplement grâce à un seul bouton;

• Les formats reconnus des fichiers Photos sont compatibles avec tout photo numérique au format JPEG et BMP;
• Sauvegarde de données : Il fonctionne en tant que disque dur portatif utilisant un port USB 2.0.
• Fonction Réseau - Ethernet, WiFi et NAS (fonction sans fil supportées uniquement via l'adaptateur USB WiFi Wi200 EMTEC)
• HDMI éo haute définition offrant une qualité haute définition
• Attention : Ne supporte pas les formats WMA Pro et Profil Avancé et WMA avec DRM.

1.2 Contenu

Pièce(s)	Quantité
Movie Cube	1
Trépied régliable	1
Câble A/V Entrée/Sortie	1
Câble A/V Sortie	1
Câble Sortie Y/Pb/Pr	1
Câble USB	1
Câble adaptateur Péritel 6 RCA	1
Télécommande	1
Piles de Télécommande	2
AC/DC adaptateur	1
Câble d'alimentation/adaptateur AC/DC d'alimentation	1
Manuel d'utilisation	1
Guide d'installation rapide	1
CD Pilote	1

Veuillez noter :

Le contenu réel du produit pourrait différer de la liste d'emballage ci-dessus.

1.3 Mesures de précaution

Ce Movie Cube a été créé et fabriqué conformément aux normes de sécurité internationales. Nous vous remercions de lire les informations suivantes avant utilisation, afin de pouvoir l'utiliser correctement et sans risque.

1.3.1 Alimentation électrique

La tension de l'alimentation du Movie Cube est de DC 12V.

Veuillez connecter l'adaptateur secteur ou le câble d'adaptateur secteur à la prise de courant. En plaçant le câble d'adaptateur, assurez-vous qu'il ne peut pas être endommagé ou être mis sous pression. Il est recommandé de déconnecter l'adaptateur avant de le nettoyer afin de réduire le risque de décharge électrique. Évitez de connecter l'adaptateur au lecteur dans un environnement humide ou poussiéreux. Ne remplacez pas l'adaptateur, le câble ou le connecteur.

1.3.2 Interférence de radio/compatibilité

-Presque tous les dispositifs électroniques recevront l'interférence de radio quand ils ne sont pas correctement isolés. Notre Movie Cube pourrait recevoir des interférences sous ces mêmes conditions.

• La conception et la fabrication de ce lecteur s'appliquent conformément aux normes de la FCC/CE et ont suivi les règles suivantes:

(1) Ce dispositif ne causera pas d'interférences nuisibles; (2) Ce dispositif pourrait recevoir tout type d'interférence.

1.3.3 Réparation

En cas de panne, veuillez confier la réparation du Movie Cube à un technicien qualifié en le retournant sur le lieu de vente ou en nous contactant sur www.emtec-international.com. N'entrez jamais de le réparer par vous-même, au risque de l'endommager, vos données pourraient être supprimées.

1.3.4 Instructions de mise au rebut

Veuillez consulter les règlements en vigueur pour plus de renseignements relatifs au recyclage des périphériques électriques dans votre pays de résidence.

1.3.5 Consigne de sécurité relatives au disque dur

Le Movie Cube utilise un disque dur interne pour la sauvegarde des données, normalement ne nécessitant pas de formatage ou de réparation.

Vous devez lire soigneusement le chapitre <Questions les plus fréquentes> et consulter notre site Internet www.emtec-international.com pour les mises à jour avant le formatage du disque dur.

Un chic peut endommager un secteur du disque dur, dans ce cas utiliser CHKDSK pour résoudre le problème.

Un choc physique, électrique, une panne d'électricité, un formatage de l'HDD, etc., peuvent causer la perte de toutes vos données. Merci de les sauvegarder au préalable.

Il est recommandé de défragmenter le disque dur après une longue période d'utilisation.

Sauvegardez régulièrement les données enregistrées sur le disque dur pour qu'elles puissent être récupérées en cas de corruption ou de perte. La Société Emtec ne prendra aucune responsabilité pour la perte de données enregistrées sur le disque dur.

1.3.6 Autres

En utilisant le Movie Cube, ne le laissez pas en contact avec de l'eau ou d'autres liquides. Si de l'eau est accidentellement renversée dessus, veuillez utiliser un tissu sec pour absorber le liquide.

Les produits électroniques sont fragiles, en les utilisant veuillez éviter de les secouer et n'appuyez pas trop fortement sur les boutons.

Ne mettez pas en contact le Movie Cube avec de l'eau et autres liquides. Ne le démontez pas, ne tentez pas de le réparer vous-même, les dommages occasionnés rendraient la garantie non valide. N'appuyez pas trop fort sur les boutons du Movie Cube. Évitez de frapper le Movie Cube avec un objet dur, évitez de le secouer et prenez soin de le tenir loin des champs magnétiques.

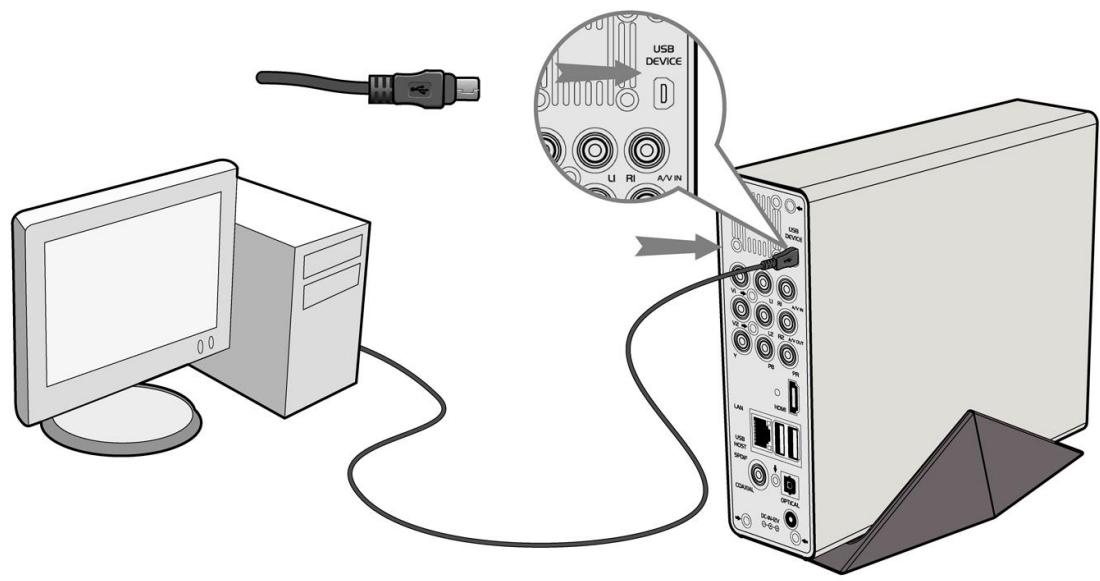

1.4.1 Connexion à l'ordinateur

1. Assurez-vous que le Movie Cube soit mis sous tension. 2. Branchez le mini connecteur du câble USB au port mini USB du Movie Cube ; 3. Branchez l'autre extrémité du câble USB à l'ordinateur.

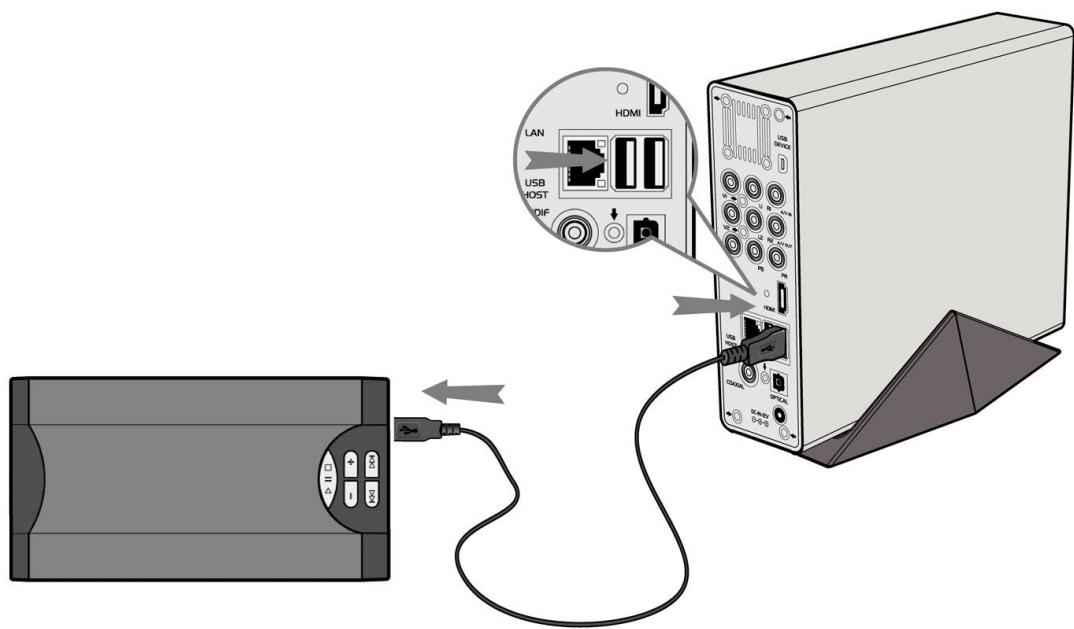

1.4.2 Connexion avec un périphérique USB (clé USB, MP3, disque dur, etc.)

1. Assurez-vous que le Movie Cube soit mis sous tension. 2. Connectez le périphérique USB à l'un des 2 ports USB intégrés du Movie Cube.

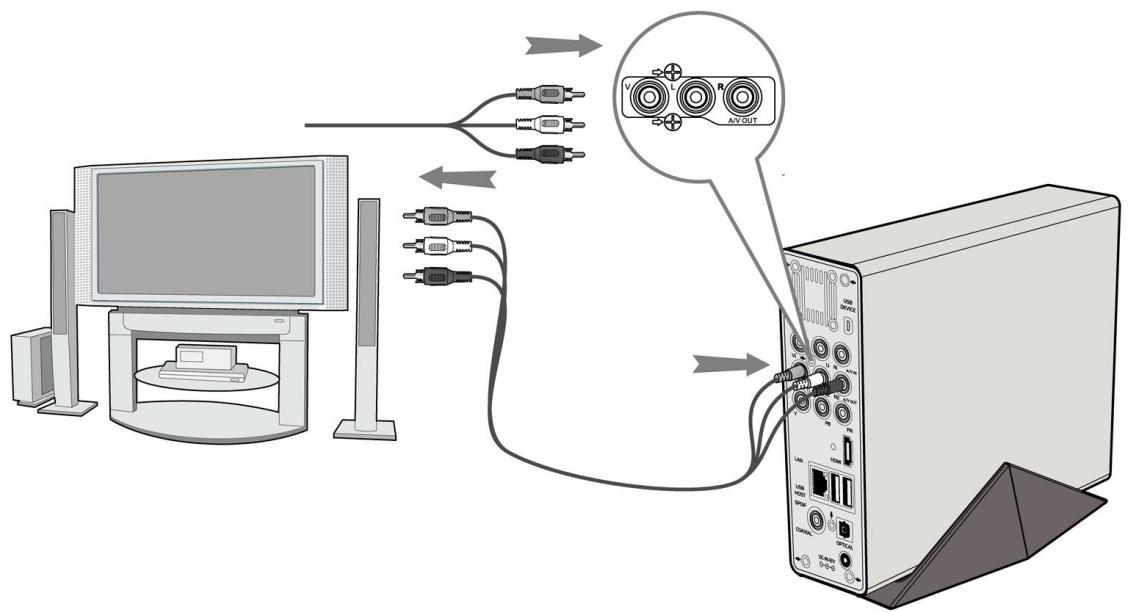

1.4.3 Connexion TV

Pour plus de détails sur la connexion du Movie Cube à la TV, merci de consulter le guide d'installation rapide inclus dans la boîte.

1. Insérez le cable avec les 3 connecteurs dans l'Entrée A/V du Movie Cube

comme indiqué sur l'image. Insérez le cable avec les 3 connecteurs dans la Sortie A/V de la

TV comme indiqué sur l'image.

1. Sortie A/V. Insérez le cable avec les 3 connecteurs dans la Sortie A/V du Movie Cube

Insérez le cable avec les 3 connecteurs dans l'entrée A/V de la

TV comme indiqué sur l'image;

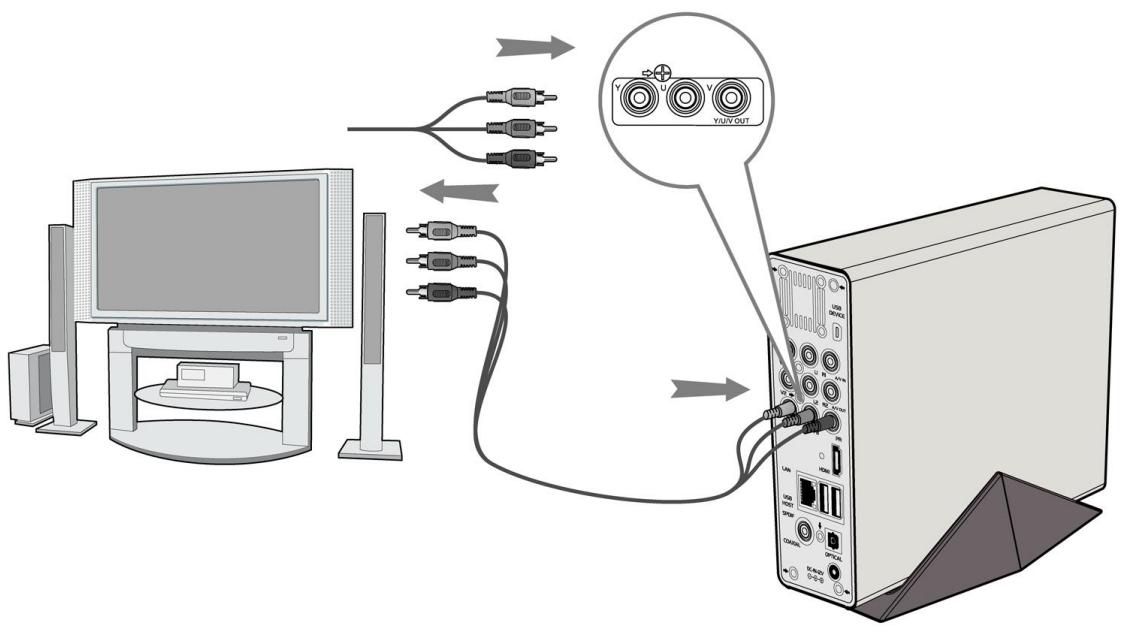

3. Y/pb/pr câble sortie image composante

Insérez le connecteur tricolore dans le Y/Pb/Pr connecteur jack du Movie Cube comme indiqué sur l'image

Insérez le connecteur tricolore dans le Y/Pb/Pr connecteur jack du téléviseur comme indiqué sur l'image

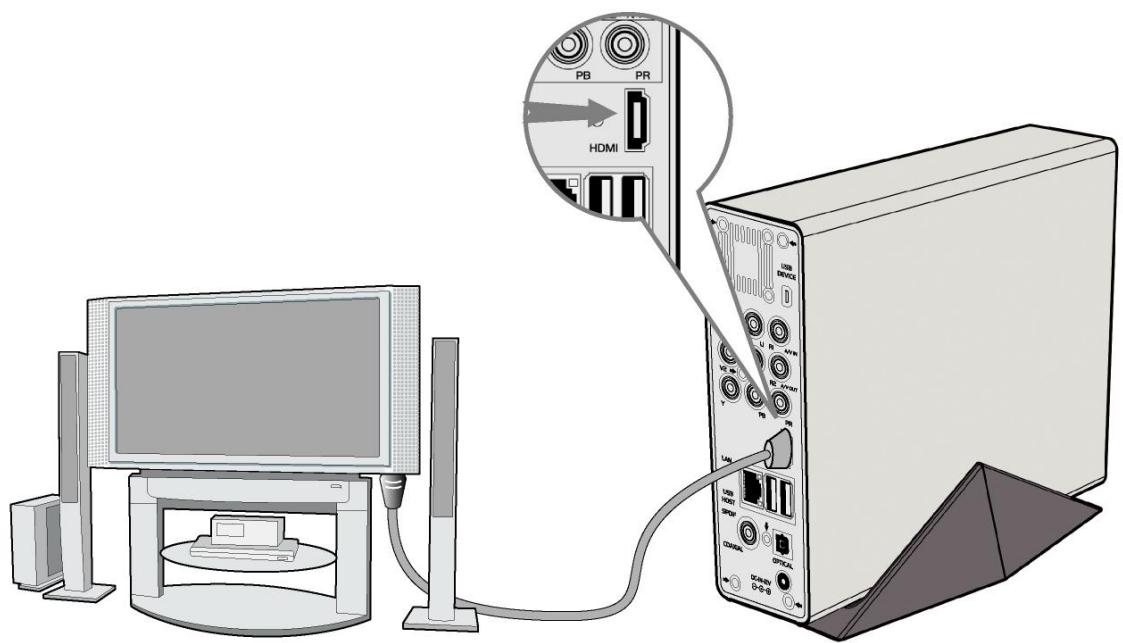

4. Sortie HDMI

Comme indiqué sur l'image ci-dessous, branche le câble HDMI (non fourni) dans le port HDMI situé à l'arrière du Movie Cube et à l'entrée HDMI de votre TV.

Grâce à la technologie HDMI, profitez d'une qualité audio et vidéo de haute résolution.

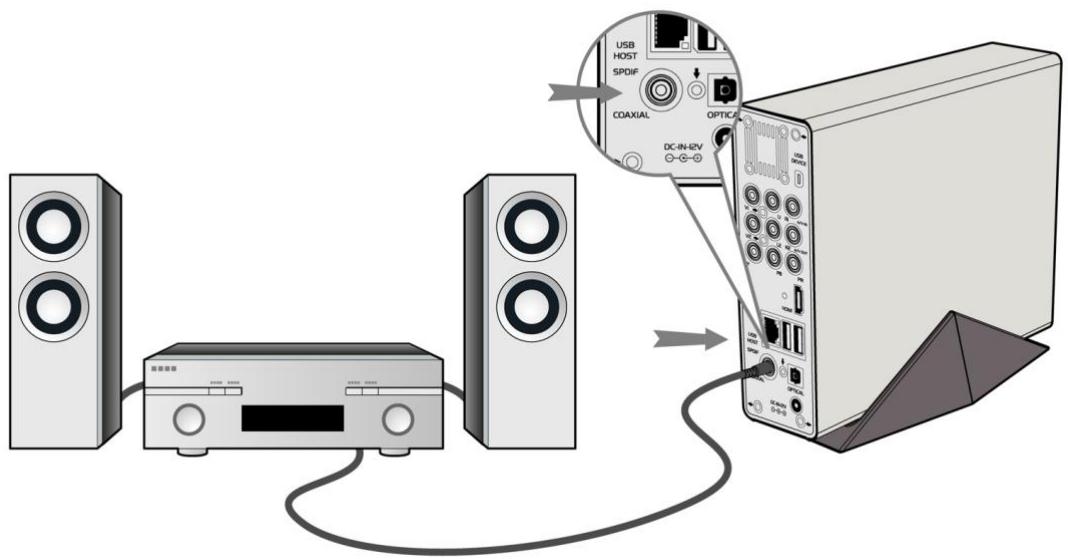

1.4.4 Connexion à un matériel audio

Veuillez suivre l'illustration

Le Movie Cube peut transmettre les signaux audio par câble coaxial numérique via le connecteur RCA ou par câble optique via le connecteur Toslink (non fourni), tout dépend de votre système d'entrée actuel.

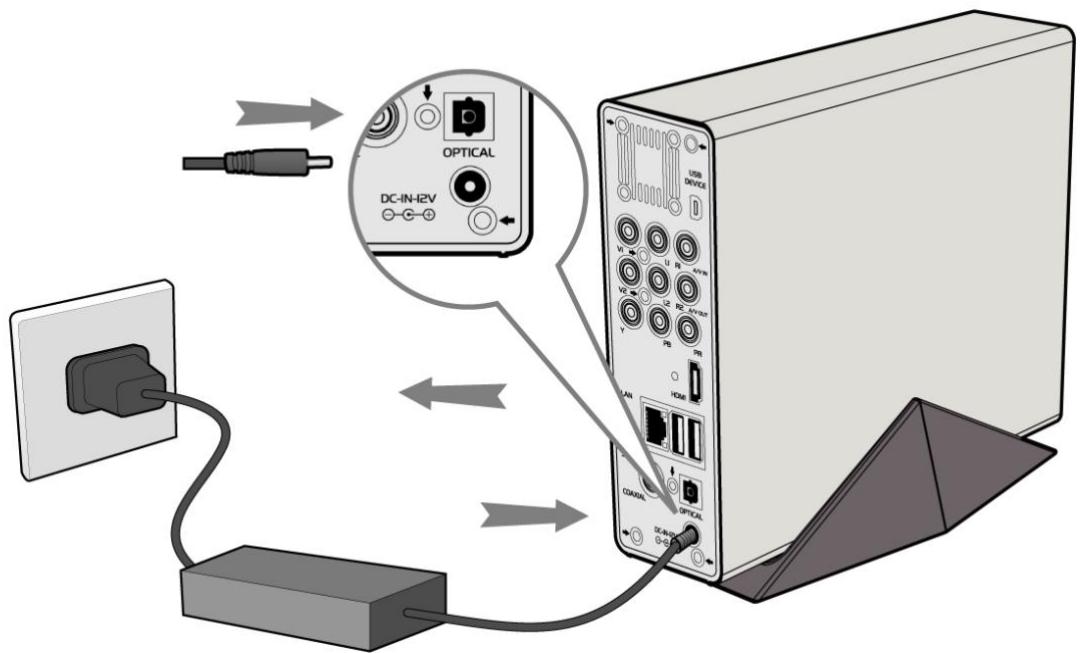

1.4.5 Connexion à l'alimentation électrique

Veuillez connecter l'adaptateur AC au connecteur jack entrée DC du lecteur comme indiqué sur l'image.

Branchez l'adaptateur AC à la prise électrique.

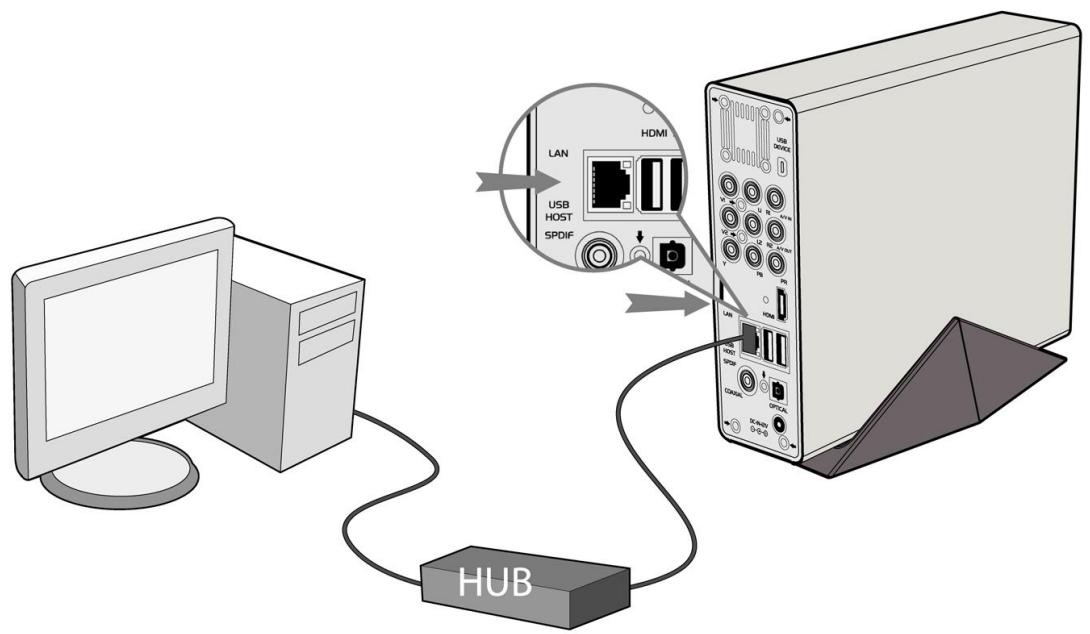

1.4.6 Connexion à un réseau (ethernet)

Pour connecter le Movie Cube à un réseau, il vous faut avoir un câble de réseau Cat5, Cat5e ou Cat6 (non fourni).

Veuillez connecter le câble réseau au port RJ45 du Movie Cube

Connectez l'autre extrémité du câble à un port RJ45 de votre routeur ou modem.

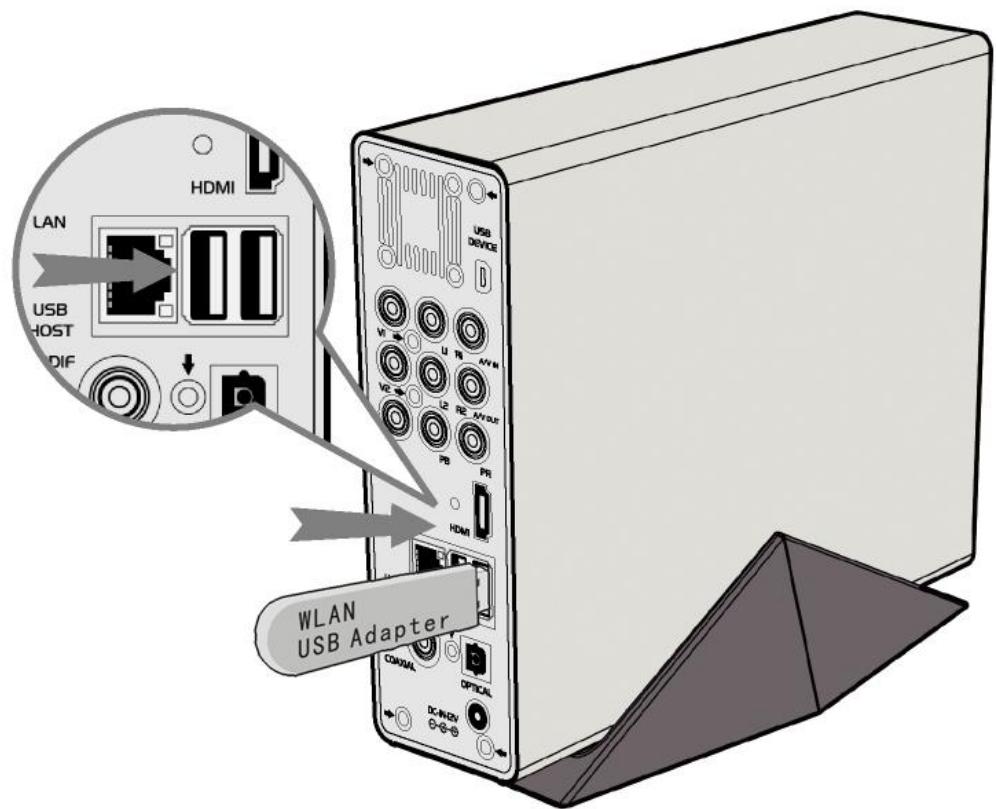

1.4.7 Connexion de l'adaptateur USB sans fil wifi

Assurez-vous que le Movie Cube est mis sous tension;

Branchez l'adaptateur USB sans fil WiFi sur l'un des ports USB situés à l'arrière.

1.5.1 Installation du firmware

Pour les utilisateurs qui ont acheté un Movie Cube sans disque dur pré installé et désirant installer un SATA HDD, veuillez consulter la rubrique 'Installation du Firmware' de cette brochure pour plus de détails.

1.5.2 Télécommande

Première utilisation de la télécommande

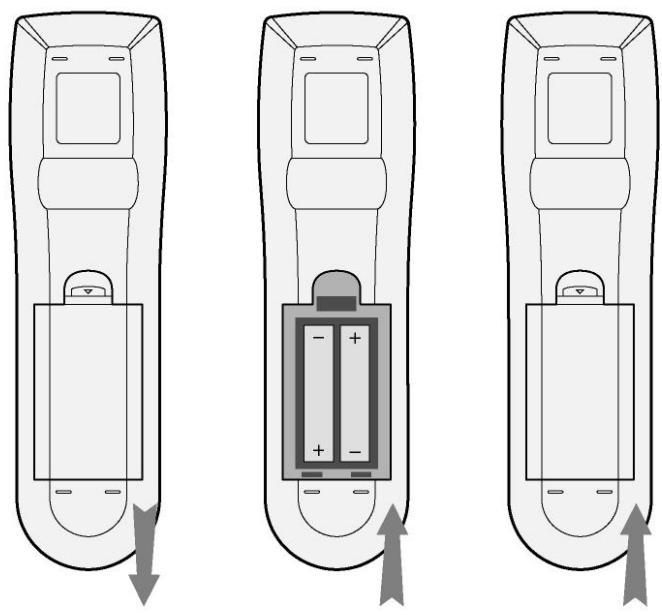

Installez les piles avant l'utilisation de la télécommande, les étapes d'installation sont à suivre comme illustrées ci-dessous.

1. Marche

Appuyez sur le bouton d'alimentation (STANDBY) pour allumer le Movie Cube ; après le branchement du Movie Cube, le bouton sur le panneau frontal s'éclairera, attendez quelques secondes pour accéder au système et la LED s'éteindra.

2. Arrêt

Appuyez sur le bouton d'alimentation (STANDBY) pour éteindre le Movie Cube. Après avoir activé l'arrêt de l'alimentation, le Movie Cube vous annoncera la fermeture du système.

3. Réglage de la langue

Il est possible de configurer la langue du système du Movie Cube en français ou autres langues. Un paramétrage est disponible dans le menu de configuration. Notre choix sera activé immédiatement.

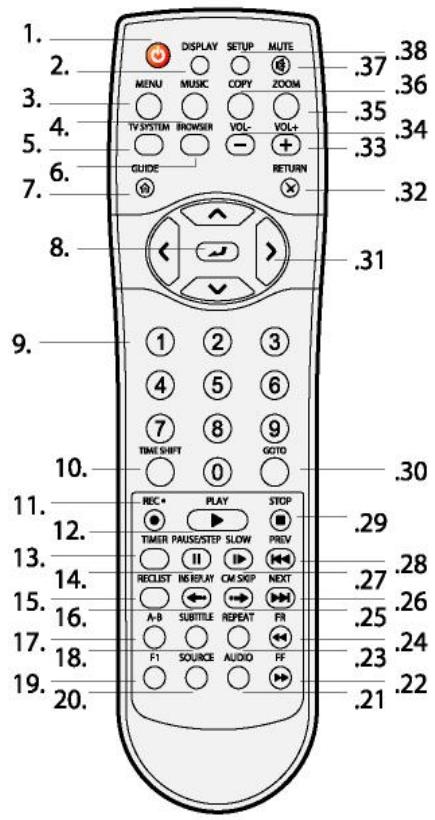

2.1 Télécommande

Toutes les procédures décrites dans ce manuel peuvent être effectuées en utilisant les boutons de la télécommande. Certaines fonctions peuvent aussi être effectuées en utilisant le panneau frontal.

Suivez les instructions ci-dessous pour connaître l'utilisation de chaque bouton et la fonction reliée :

1. Marche/Arrêt (STANDBY)	2.AFFICHAGE(DISPLAY)
3. MENÜ	4. MUSIQUE(MUSIC)
5. SYSTÈME TV(TV SYSTEM)	6.NAVIGATEUR(BROWSER)
7. GUIDE(Guide)	8. ENTRÉE(ENTER)
9. Boutons numériques(Numeric buttons)	10. DÉCALAGE(TIME SHIFT)
11. Enregistrer(REC)	12. LIRE(PLAY)
13. TIMER (MINUTEUR)	14. PAUSE/STOP
15. VIDEO ENREGISTRée (REC LIST)	16. RELIRE INST (INS REPLAY)
17. A-B	18.SOUS-TITRE(SUBTITLE)
19. F1	20. SOURCE(SOURCE)
21. AUDIO(AUDIO)	22. Avance rapide(FF)
23. RÉPÉTER(REPEAT)	24. FR(RETOUR RAPIDE)
25. (CM PASSER)CM SKIP	26. SUIVANT
27. LENTEMENT(SLOW)	28. PREV (PRÉCÉDENT)
29. STOP	30. ALLER A (GO TO)
31. Bouton de navigation	32. RETOUR(RETURN)
33. VOLUME+	34. VOLUME-
35. AGRANDIR(ZOOM)	36. COPIER(COPY)
37. SOURDINE (MUTE)	38. RÉGLAGE(SETUP)

Numéro	BOUTON	Fonction(FONCTION)
1		Bouton STANDBY Appuyez pourmettre hors/sous Tension.
2	DISPLAY
		Bouton d'affichage Appuyez pour afficher le statut actuel. • Appuyez sur le bouton pendant la lecture et une indication apparaît sur l'écran, montrant le numéro de piste et le temps écoulé/restant. • Appuyer sur le bouton pendant l'enregistrement et une indication apparaît à l'écran, montrant le paramétrage de qualité d'enregistrement et le temps écoulé. • Appuyer sur le bouton pendant un programme TV et un écran de visualisation apparaît, montrant le numéro de la chaîne actuelle.
3	MENU
		Bouton Menu: Appuyez sur le bouton pendant la lecture de musique et la fonction d'outils s'affiche à l'écran vous permettant d'ajouter le morceau actuel à la liste de lecture.
4	MUSIC
		Bouton Musique (Music) Quand le Movie Cube n'est pas en mode lecture ou enregistrement ou n'est pas connecté à l'ordinateur par un cable USB, appuyez simplement sur le bouton pourCOMMencer une lecture dans la première liste de lecture. Appuyez sur le bouton à nouveau pour aller à la liste de lecture suivante et lire un nouveau morceau.
5	TV SYSTEM
		Bouton SYSTème TV (TV SYSTEM): Appuyez pour basculer entre NTSC, PAL, 480P, 576P, 720P et 1080i.
6	BROWSER
		Bouton NAVIGATEUR (BROWSER): Appuyez sur le bouton pour parcourir vos fichiers (musique, photos et vidés) sauvégardés sur le disque dur, la Clé USB ou le réseau.
7	GUIDE
		Bouton GUIDE: Appuyez sur ce bouton pour accéder au menu principal.
8		Bouton ENTRÉE (ENTER): Appuyez sur ce bouton pour faire vos choix dans les menus-options :
9	1 2 3 4 5 6 7 8 9	Clavier numérique: Appuyez sur ces boutons pour entracer les numérodes des chaînes ou les entrées numériques durant la modification des paramètres.
10	TIME SHIFT	Bouton DECALAGE (TIME SHIFT): Pendant que vous naviguez sur le mode Video In, appuyez sur ce bouton pour activer la fonction Décalage (Time shift), qui vous permet de partager en pause un programme TV et le repreneure la lecture plus tard à partir du même point. Durant la pause, le programme est enregistré sur le disque dur ou sur le dispositif USB, suivant la capacité de mémoire disponible. Appuyez sur ce bouton pour activer la fonction de DÉCALAGE et attendez que la flèche LIRE (PLAY) s'affiche. Appuyez sur ce bouton et le programme effectuera une pause. Appuyez sur ce bouton pour reprendre la visualisation du programme. Le mode de décalage reste actif jusqu'à ce que vous appuyiez de nouveau sur le bouton.
11	REC	Bouton ENREGISTREMENT (REC): Appuyez sur ce bouton pour démarrer un enregistrement ou reprenevre l'enregistrement qui a été mis en pause. Appuyez sur le bouton à plusieurs reprises pour exécuter les paramètres (OTR), longueur (30 minutes / 60 minutes / 90 minutes / 120 minutes / 180 minutes /Arrêt).
12	PLAY	Bouton de LECTURE (PLAY): Appuyez sur ce bouton pour commencer la lecture d'un titre.
13	TIMER	Bouton MINUTEUR (TIMER) Appuyez sur ce bouton pour activer la fonction de Minuteur et ajouter, éditer ou supprimer des programmes d'enregistrement. Voir 'Création d'une Nouvelle Liste de Lecture' pour plus de détails.
14	PAUSE/STEP	Bouton PAUSE/STOP Appuyez sur ce bouton pour faire une pause pendant la lecture. Appuyez de nouveau sur ce bouton pour passer au cadre suivant. Appuyez sur ce bouton pour reprendre la lecture.
15	RECLUST	Bouton ENREGISTRER LISTE (REC LIST): Appuyez sur cette page pour afficher la Liste d'enregistrement.
16	INS REPLAY	Bouton LIRE INSTANTANÉMENT (INSTANT REPLAY): Appuyez sur ce bouton pour returner de 10 secondes en arrêt de la lecture en cours, une fonction appréciée surtout durant la visualisation des programmes de sport.
17	A-B	Bouton A-B: Appuyez sur ce bouton pour installer le point de départ et la fin d'une section à répéter.
18	SUBTITLE	Bouton SOUS-TITRE (SUBTITLE button): Appuyez sur ce bouton pour activer les sous-titres disponibles.
19	F1	Bouton F1 (F1 Button): Bouton inactif
20	SOURCE	Bouton SOURCE: Appuyez sur ce bouton pour sélectionner la source d'entrée. Pour plus de détails veuillescz consulter le 'Menu Guide'.
21	AUDIO	Bouton AUDIO: Appuyez sur ce bouton pour sélectionner une piste audio.
22	FF	Bouton AVANCE/RAPIDE (FAST FORWARD): Appuyez sur ce bouton pour avancer rapidement la lecture en cours. Appuyez sur le bouton à plusieurs reprises pour accélérer ou réduire la vitesse.
23	REPEAT	Bouton RÉPÉTER 1/TOUT (REPEAT 1/ALL) Appuyez sur ce bouton pour régler l'options - le Chapitre, le Titre ou Arrêt.
24	FR	Bouton PRÉCÉDENT RETOUR RAPIDE (FAST REWARD): Appuyez sur ce bouton pour returner plus rapidement en arrêt pendant la lecture en cours. Appuyez à plusieurs reprises pour accélérer ou réduire la vitesse.
25	CM SKIP	Bouton PASSER: (CM SKIP) Appuyez sur le bouton pour avancer de 30 secondes pendant la lecture ou dans le mode enregistrement.
26	NEXT	Bouton SUIVANT (NEXT): Appuyez sur le bouton pour passer sur un titre ou au chapitre suivant.
27	SLOW	Bouton RALENTI (SLOW MOTION): Appuyez sur ce bouton pour effectuer une lecture au ralenti. Trois paramètres de mouvement sont disponibles. Appuyez sur ce bouton pour reprendre la lecture en cours.
28	PREV	PRECEDENT (PREV): Appuyez sur le bouton pour aller au chapitre précédent.
29	STOP	Bouton ARRÊT (STOP): Appuyez sur ce bouton pour arrêter la lecture.
30	GOTO	Bouton ALLER A: (GOTO): Appuyez sur ce bouton pour sauter sur un point spécifique d''un titre. Spécifiez le point en donnant le Titre, le Chapitre et le Temps.
31		Bouton de Navigation Appuyez sur les flèches pour sélectionner des options proposées et naviguer dans les menus.
32	RETURN	Bouton RETOUR (RETURN button):: Appuyez sur ce bouton pour returner à l'écran précédent en basculant entre les menus.
33	VOL+	Bouton VOLUME+: Appuyez sur ce bouton pour augmenter le volume.
34	VOL-	Bouton VOLUME-: Appuyez sur ce bouton pour diminuier le volume.
35	ZOOM	Bouton AGRANDIR (ZOOM): Appuyez sur le bouton ZOOM in/out pour agrandir l'image (photo ou video)
36	COPY	Bouton COPIE (COPY): Appuyez sur ce bouton pour acceder au menu 'Copie de fichiers'.
37	MUTE	Bouton SOURDINE (MUTE) Appuyez sur le bouton pour couper le son et une nouvelle fois pour reprendre.
38	SETUP	Bouton CONFIGURATION: (SETUP): Appuyez sur ce bouton pour acceder directement au Menu d'Installation.

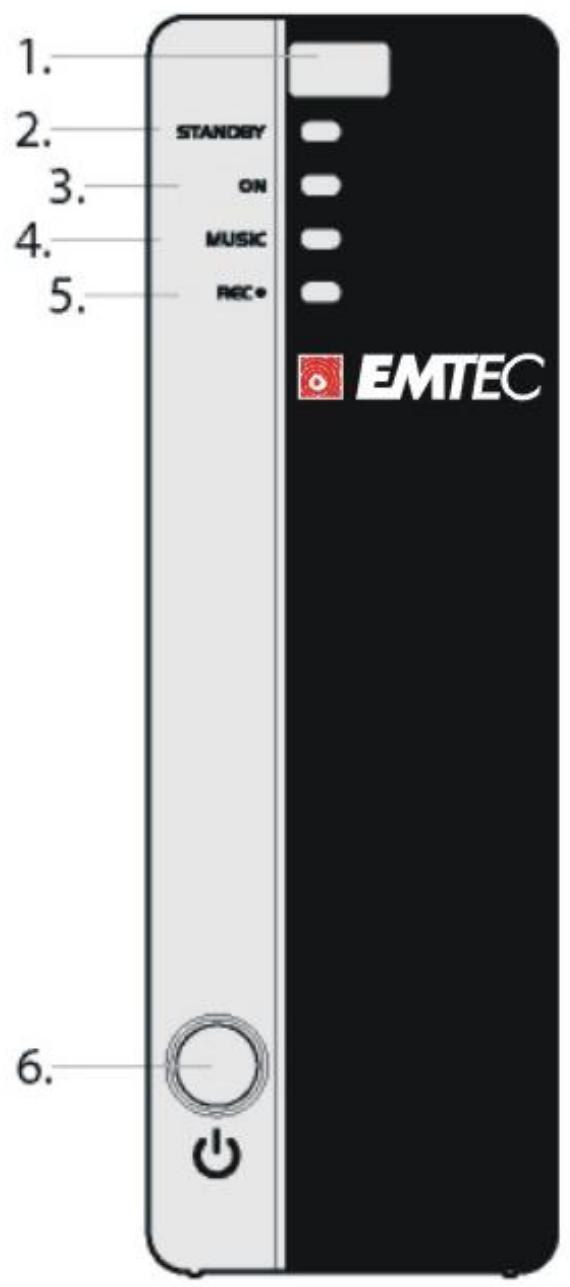

Numéro	Nom	Fonction
1	Fenêtre de récepteur infrarouge	Réception des signaux IR de la télécommande.
2	Indicateur STANDBY	L'indicateur rouge s'allume lorsque le système est en veille
3	Indicateur ON	L'indicateur bleu s'allume lorsque le système est activé
4	Indicateur Musique (MUSIC)	L'indicateur s'allume pendant la lecture de musique.
5	Indicateur ENREGISTREMENT (REC)	L'indicateur rouge s'allume au démarrage d'un enregistrement.
6	Bouton STANDBY	Appuyez pour allumer/mettre en veille

2.3 Panneau arrière

1. Ventilateur
2. V1 Connecteur jack Entrée Video
3. L1 Connecteur jack Entrée Audio (Gauge)
4. V2 Connecteur jack Sortie Vidéo
5. L2 Connecteur jack Sortie Audio (Gauge)
6. Y/Pb/Pr SORTIE connecteur jack (Vidéo Composantes)
7. Connecteur HDMI Sortie
8. Prise Réseau RJ45
9. Connecteur jack OPTIQUE S/PDIF
10. Connecteur jack DC ENTRÉE
11. Connecteur jack Coaxial S/PDIF 12 Ports USB x 2
12. R2 Connecteur jack Sortie Audio (Droite)
13. R1 Connecteur jack Entrée Audio (Droite)
14. Port USB Esclave (MINI B)

3. Mise en route

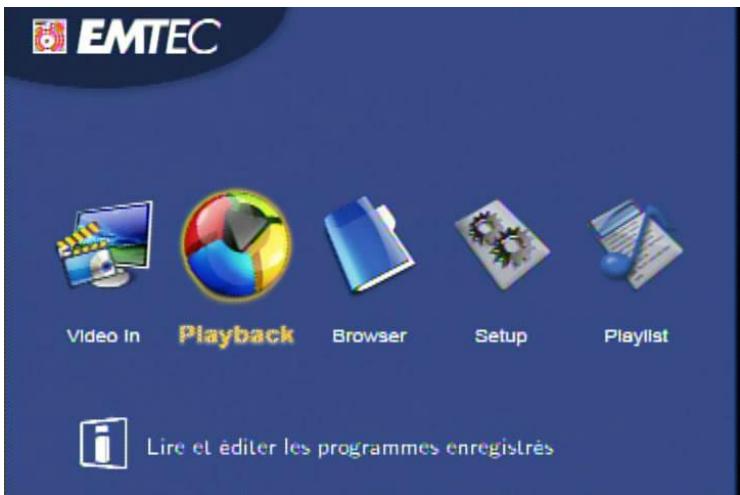

Mettez le système sous tension et il affichera le menu principal ci-dessous après quelques

seconds. Pour accéder au menu principal vous pouvez également, appuyez sur aussi sur la télécommande.

aussi

3.1 Fonction video in - TV live, enregistrement et décalage

Le menu Video In permet d'avoir un aperçu de la vidéo qui vient d'être enregistrée, ou installer la fonction de décalage (Time Shift).

Pour sélectionner une source d'entrée vidéo, sélectionnez l'icône Video In à partir du menu principal.

3.2 Fonction de lecture (playback)

Une vidéo enregistrée sur le disque dur ou le port USB comportera automatiquement un titre par défaut.

Le menu Playback permet de voir les vidéos enregistrées, et offre d'autres options telles que Fusionner/Diviser/Supprimer/Éditer les vidéos enregistrées.

Reclist Appuyez sur la télécommande ou appuyez sur le bouton Playback permet d'accéder aux vidéos enregistrées.

3.3 Menu navigateur (browser)

Vous pouvez parcourir tous les fichiers multimédia (Védois / Musique / Photos) sur le disque dur, la clé USB ou le Réseau et tout visualiser sur votre écran.

Appuyez sur le bouton BROWSER de la télécommande pour entrer dans le menu Navigation (Browser) à partir du menu principal pour naviguer entre les fichiers photos, films et les fichiers de musique enregistrés sur le disque dur, le port USB ou sur le Réseau.

3.4 Menu de configuration (setup)

Pour entrer dans le menu configuration, sélectionnez le bouton setup de la télécommande ou sélectionnez l'icône Setup à partir du menu principal.

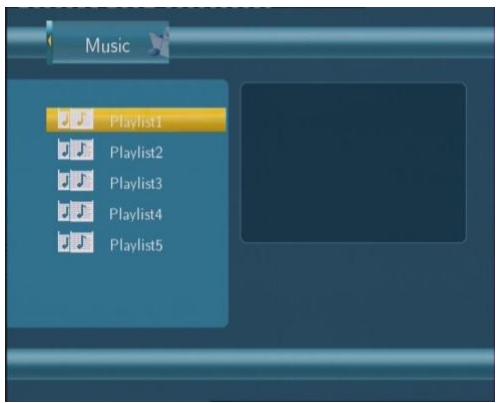

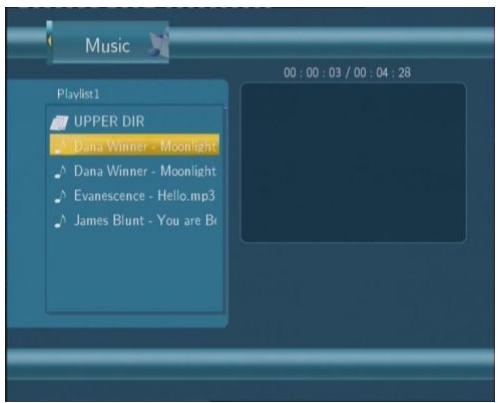

3.5 Fonction de liste de lecture - playlist

Permet d'accéder à la liste des pistes audio. Pour accéder à cette fonction vous pouvez sélectionner l'icone Playlist à partir du menu principal.

4. Fonctions avancées des vidéos enregistrées

Ce menu permet de dire et modifier toutes les vidéos sauvegardées. Pour accéder à cette

RECLIST Fonction, appuyez sur le bouton

Numéro	Fonction	Description
1	Barre de Menu	Appuyez sur le bouton ou pour naviguer. Vous pourrez Lire / Supprimer / Renommer / Modifier / Trier/ Éditer une réserve enregistrée.
2	Listes de Titre	Vous pouvez voir la prévisualisation / la durée / la qualité / le canal enregistré / la date de l'enregistrement et le durée d'un titre. Ce signe *indique que ce titre enregistré n'a pas encore été visualisé. Ce signe indique • que que l'enregistrement de cette réserve est en cours.
3	Information	Vous pouvez voir ici le statut de progression du film, l'espace disponible sur le disque dur et le temps d'enregistrement écoulé .
4	Avant-Première	Affiche la fenêtre de prévisualisation

4.2 Lecture des vidés

Pour lire un titre enregistré, procédez comme suit:

1. Appuyez sur les boutons et de la télécommande et sélectionnez Play (Lire) dans la barre de menu.
2. Appuyez sur et de la télécommande pour sélectionner le titre que vous pouvez lire.
3. Appuyez sur le bouton de la télécommande ou ENTER (Play) pour démarrer la lecture du fichier.
4. Appuyez sur le bouton STOP de la télécommande ou le bouton CANCEL (ANNULER) pour arrêter la lecture et retourner à l'écran principal.

4.3 Suppression des vidéos

Pour supprimer une vidéo enregistrée, procédez comme suit:

1. Appuyez sur ce bouton de la télécommande et sélectionnez Supprimer (Delete) dans la barre de menu. 2. Appuyez sur ce bouton de la télécommande pour sélectionner le titre que vous voulez supprimer. 3. Appuyez sur ce bouton pour confirmer et supprimer le fichier. 4. Un message de confirmation s'affiche. Appuyez sur ce bouton ou ce bouton et sélectionnez OK. 5. Appuyez sur le bouton afin de supprimer les fichiers choisis. Pour annuler la commande supprimer, sélectionnez (Return) Retour.

4.4 Renommer les vidéos

Pour renommer une vidéo, procédez comme suit:

1. Appuyez sur ce bouton de la télécommande et sélectionnez Rename (Renommer) dans la barre de menu.
2. Appuyez sur

de la télécommande pour

sélectionner le nom du fichier que vous pouvez changer.

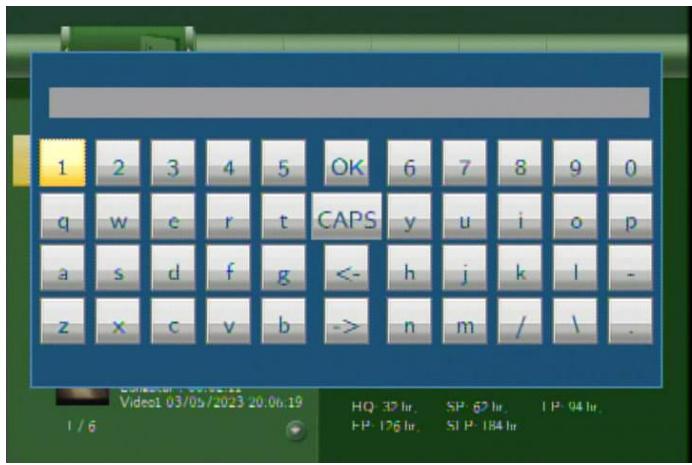

1. Appuyez sur ce bouton

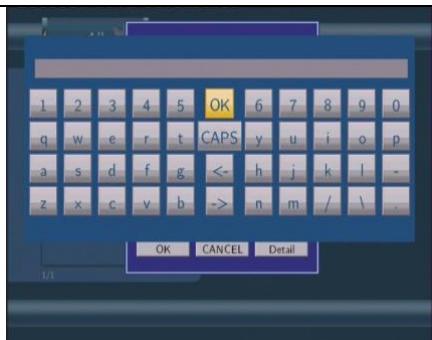

de la télécommande. Un clavier alphanumérique s'affiche.

1. Utilisez les flèches de navigation pour sélectionner des lettres et des nombres. Sélectionnez CAPS pour

basculer entre des lettres majuscules et minuscules. Appuyez sur <- pour supprimer une

lettre. Appuyez sur -> pour insérer un espace. Appuyez sur le bouton

pour entrer

chaque lettre ou nombre.

1. Après avoir entré le nouveau nom, sélectionnez OK et appuyez sur

pour confirmer

tous les changements.

Si vous voulez annuler le nom durant le processus, appuyez sur

4.5 Tri des vidéos

Appuyez sur

télécommande et sélectionnez

Trier (Trier) de la barre de menu.

Appuyez sur s'affiche.

et le menu

Retour	Sélectionnez pour returner à l'écran principal.
Numéro du Titre	Sélectionnez pour trier tous les fichiers selon leur titre.
Durée d'enregistrement	Sélectionnez pour trier tous les fichiers selon la durée des enregistrentes.
Nom de Titre	Sélectionnez pour trier tous les fichiers selon le nom de leur titre.
Actualiser les Titres par dates	Sélectionnez ce bouton pour trier tous les fichiers selon la date d'enregistrement (les enregistrentes sont classés du plus récent au plus ancien) .

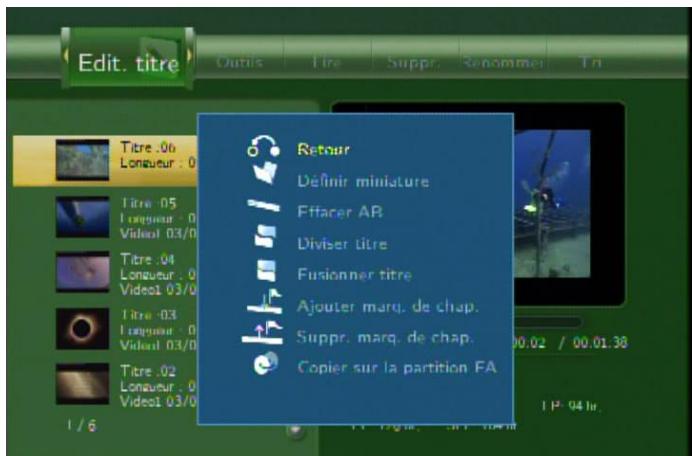

4.6 Modification d'une vidéo

Appuyez sur et de la télécommande et sélectionnez Title Edit de la barre de menu.

Appuyez sur ce bouton, et le menu apparait.

	Retour	Sélectionnez pour returner à l'écran principal.
	Installer l'imagette de la catégorie.	Sélectionnez pour changer une imagette de la catégorie désisie. Appuyez sur les boutons ou sur la télécommande pour sélectionner Set Thumbnail (Installer l'imagette), un écran de réduction s'affiche. Vous pouvez appuyer sur les boutons ou pour avancer rapidement ou returnerrapidement en cherchant le point désiré. Quand vous attaignez le point youlu, insérez une imagette en appuyant sur les boutons ou pour confirmer etCHOISSEZ CONFIRM puis, appuyez sur le bouton.
	Effacer AB	Supprimez une série d'un enregistrement. Sélectionnez SET A et appuyez sur le bouton pour marquer le début de la section à supprimer. Sélectionnez SET B et appuyez sur le bouton pour marquer le point final de la section à être supprimée. Sélectionnez CONFIRM et
		appuyez sur le bouton pour supprimer la section.
	Diviser un Titre(Split Title)	Sélectionnez un titre et divisez-le en plusieurs sections. Quand vous attaignez le point sur lequel vous voulez diviser la piste, appuyer sur le bouton pour confirmer.

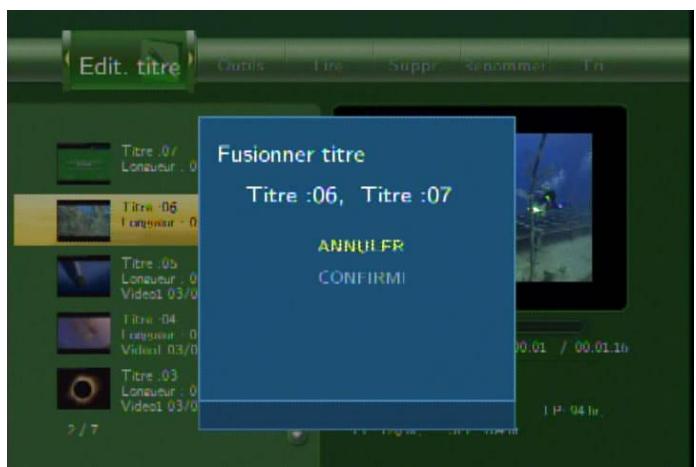

	Fusionner un Titre	Sélectionnez plusieurs titres et combinuez-les en un seul. Un message de confirmation s'affichera. Sélectionnez CONFIRM pour fusionner les fichiers.
	Ajoutez une Marque de Chapitre	Ajoutez une marque de chapitre au fichierChoisi. Une marque de chapitre est un marqueur inséré dans le titre. Vous pouvez sauter entre des sections marquées en appuyant sur le bouton PREV ou NEXT de la télécommande. Un écran de réduction s'affichera. Quand vous attaignez le point où vous voulez ajouter la marque, appuyez sur le bouton pour confirmer.
	Annulation Marquage de Chapitre	Supprimez une marque de chapitre que vous avez inséré. Un écran de réduction s'affichera. Avec les flèches de navigation gauche et droite sélectionnez la marque que vous pouze supprimer et appuyez sur le bouton pour supprimer.
	Copiez dans la partition de FAT32	Fonction Copier Dans la Fonctionliste de Titre, appuyez sur ou de la télécommande pour selectionner un enregistrement de la partition d'UDF à la partition de FAT32.

4.7 Outils

Appuyez sur ce bouton et de la télécommande et sélectionnez Title Edit de la barre de menu. Appuyez sur le bouton, et le menu s'affichera.

Retour	Sélectionnez pour returner à l'écran principal.
Supprimez Tous les Titres	Sélectionnez Delete All pour supprimer tous les titres.

4.8 Sauvegarde des enregistrements

Tous les titres enregistrés sont stockés temporairement dans une partition de disque (UDF format d'enregistrement qui ne peut pas être identifié par des PCs). Si vous voulez partager les titres enregistrés sur votre ordinateur, veuillez les copier d'abord du disque d'enregistrement au disque multimédia qui est formaté en FAT32. Merci de consulter 'Copier sur la partition de FAT32' du 'Menu d'édition des titres' pour obtenir des informations plus précises.

5. Programmateur d'enregistrement

Le fonction d'enregistrement par programmateur vous permet de créer, editor et supprimer des programmes d'enregistrement et visualiser le statut de tous vos enregistrentes

programmés. Appuyez sur le bouton TIMER de la télécommande pour accéder à cette fonction.

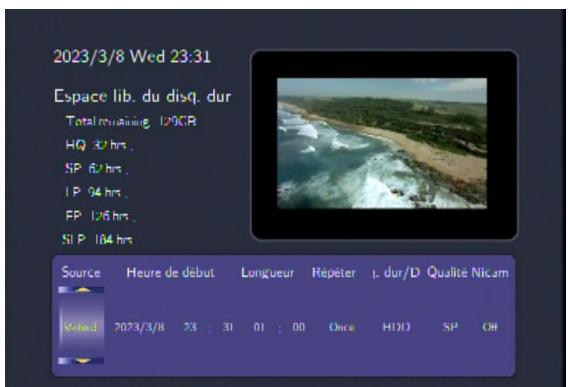

5.1 Créez un nouveau programme

Appuyez sur les boutons et de la télécommande et sélectionnez Edit de la barre de fonction.

Sélectionnez un Nouveau Programme et appuyez sur le bouton. L'écran d'installation de programme s'affichera.

À l'aide des boutons et de la télécommande, vous pouvez vous déplacer entre les champs. En appuyant sur les boutons, vous ajustez chaque paramètre.

Heure de Démarrage	Entrez la date et la l'heure de début de l'enregistrement.
Durée	Entrez la durée de l'enregistrement.
Répéter	Sélectionnez combien de fois vous VOULEZ que le programme enregistre.Une fois, Quotidien, Lundi-Vendredi, ou un jour spécifique dans la semaine.
Qualité	Sélectionnez la qualité d'enregistrement. Sélectionnez : HQ, SLP, EP, LP et SPLa taille du fichier final enregistrré varie en fonction de la qualité de la définition可以选择 . Merci de consulter l'Espace HDD Disponible à gauche de l'écran qui vous fournira les détails sur la durée de temps d'enregistrement nécessaire pour chaque définition (qualité)可以选择.
Avant-Première	Cette petite fenêtre d'avant-première affichera le programme en cours de la chaine可以选择.

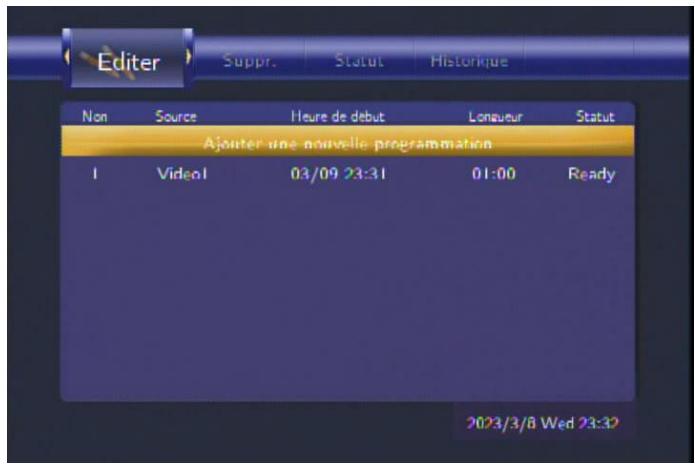

5.2 Modification de programme

Appuyez sur les boutons et de la télécommande et sélectionnez Edit de la barre de fonction.

Sélectionnez le programme que vous pouvez modifier (éditer). L'écran d'installation de programme s'affichera. Modifiez le programme comme décrit dans ' Cr

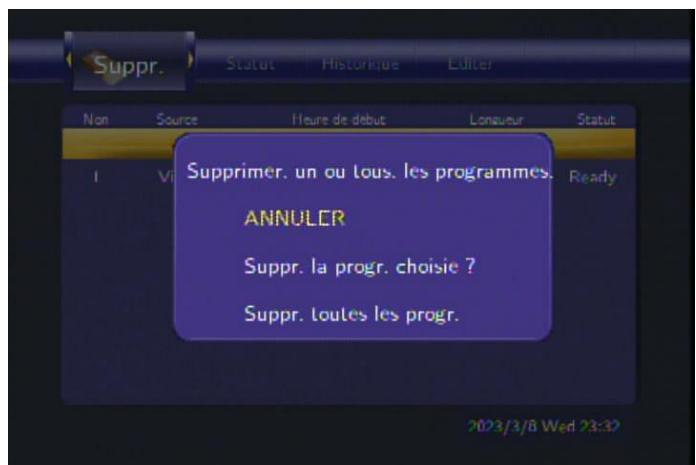

5.3 Supprimer les programmes

Appuyez sur et de la télécommande et sélectionnez : Supprimer (Delete) de la barre de fonction. Sélectionnez le programme que vous voulez supprimer et appuyez

sur le bouton Un message de confirmation s'affichera. Pour supprimer le programme choisi ou supprimé tous les programmes

Appuyez sur le bouton pour confirmer.

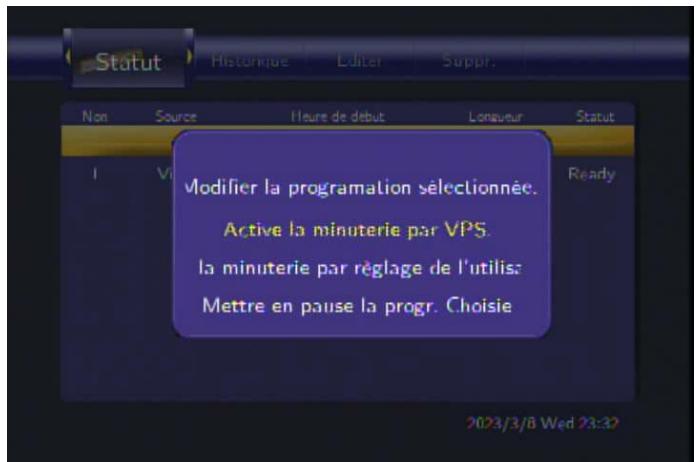

5.4 Visualisez le statut du programme

Appuyez sur les boutons de la télécommande et sélectionnez Statut dans la barre menu.

Une fois que la liste de programmes est affichée, sélectionnez un programme et appuyez sur le

bouton

Sélectionnez Activer VPS, Désactiver VPS ou mesure en pause le programme de votre

choix. Appuyez sur le bouton pour confirmer.

5.5 Voir le statut de l'enregistrement

Appuyez sur les boutons de la télécommande et Sélectionnez Supprimer (Delete) dans la barre de menu.

Vous pouvez visualiser le statut de tous les enregistrements programmés.

6. Menu de configuration (setup)

Le menu de configuration vous permet de configurer la langue et les paramètres audio, vidéo, réseau et du système. Pour accéder au menu configuration(Setup) sélectionnez l'icône Setup

6.1 Changement des paramètres de langue

Appuyez sur les boutons barre de fonction.

et de la télécommande et sélectionnez Langue dans la

Sélectionnez Menu Language pour choisir la langue d'affichage des menus affichés à l'écran.

Appuyez sur le bouton et pour sélectionner votre

choix de langue. Appuyez sur le bouton pour confirmer.

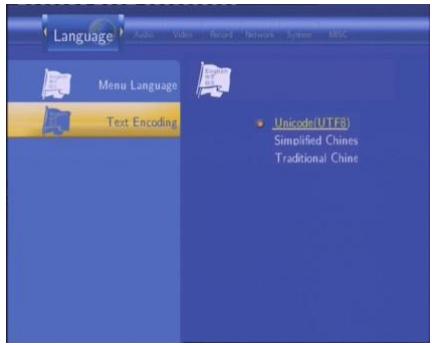

Codage de texte

Sélectionnez pour installer le codage de texte. Appuyez sur le bouton et pour la sélection Unicode, Chinois GBK et BIG5. Appuyez sur le bouton pour confirmer.

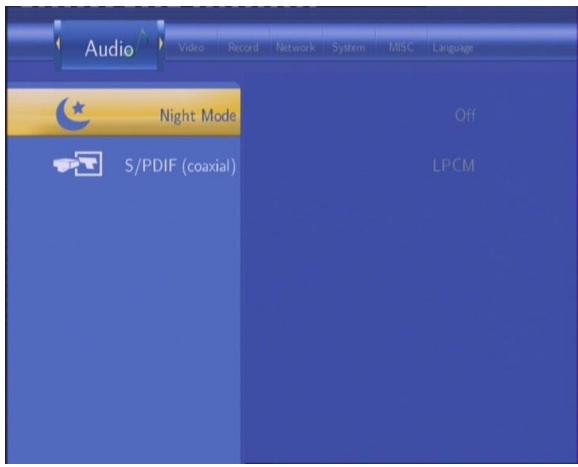

6.2 Changement des paramètres audio

Appuyez sur les boutons de la télécommande et sélectionnez Audio de la barre de menu.

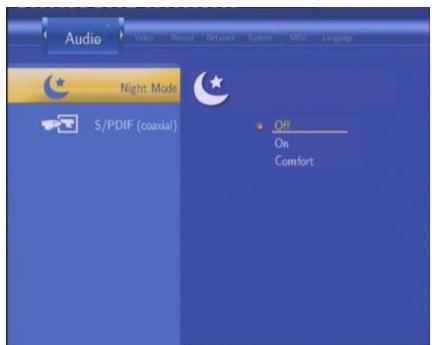

Mode de nuit (veille)

Cliquez sur Mode de Nuit pour installer le mode de nuit

Appuyez sur le bouton et pour sélectionner entre

Off, On, et Comfort. Appuyez sur le bouton pour confirmer.

S/pdif

Appuyez sur le bouton et pour sélectionner entre

Raw et LPC. Appuyez sur le bouton pour confirmer.

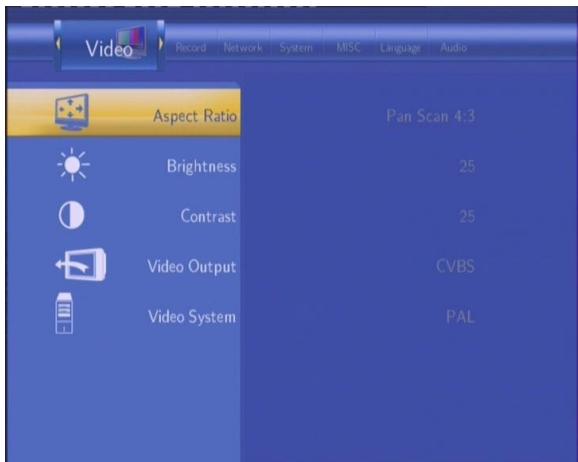

6.3 Changement des paramètres vidéo

Appuyez sur les boutons menu.

de la télécommande et sélectionnez Video de la barre de

Affichage

Sélectionnez pour régler l'affichage.

Appuyez sur le bouton Letter Box (Boîte à Lettre)

pour sélectionner Pan Scan 4:3,

Pan Scan 4:3: Affiche une vue panoramique en plein écran. Sélectionnez quand votre TV est sur la norme 4:3.

4:3: Affiche une large image avec deux bordures noires sur la partie supérieure et inférieure d'un écran 4:3. Sélectionnez quand votre TV est sur la norme 4:3.

	16:9: Comprimer l'image afin de la convertir entièrement. . Sélectionnez quand votre TV est sur la norme 16:9
Intensité	Sélectionnez pour régler l'intensité. Appuyez sur ce bouton et pour ajuster l'intensité. Le nouveau réglage peut être visualisé sur l'écran. Appuyez sur le bouton pour confirmer.	Brightness
Contraste	Sélectionnez pour régler les niveaux de contraste. Appuyez sur les boutons et pour ajuster le contraste. Le nouveau réglage peut être visualisé sur l'écran. Appuyez sur le bouton pour confirmer.	Contrast
Sortie Video	Sélectionnez pour déterminer le type de sortie video. Appuyez sur les boutons et pour définir le type de Sortie video. Appuyez sur le bouton pour confirmer.	Video Aspect Ratio Brightness Contract Video Output Video System
Système Video	Sélectionnez pour ajuster le système de TV. Appuyez sur les boutons et pour installer le type de système de télévision, selon vos préférences. Appuyez sur les boutons pour confirmer. Pour une utilisation en France veuillez sélectionner PAL.	Video Aspect Ratio Brightness Contract Video Output Video System

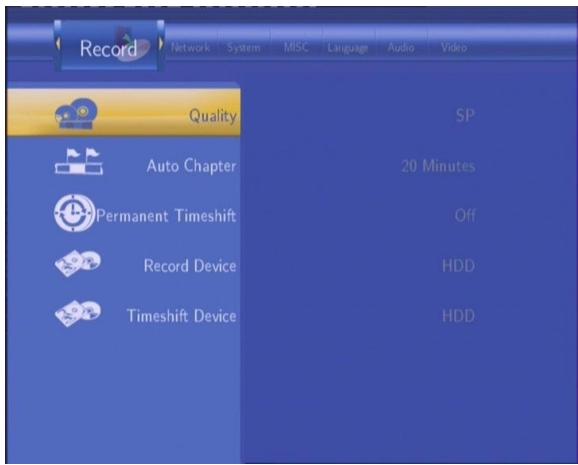

6.4 Modifier les paramètres d'enregistrement

Appuyez sur et de la télécommande et Sélectionnez enregistrer (Record) de la barre de menu.

Qualité enregistrement.	Sélectionnez Qualité pour configurer la qualité des enregistrements.
	Appuyez sur et pour sélectionner les paramètres de qualité. HQ est la qualité optimale mais exige le maximum d'espace de stockage. Les autres paramètres réduisent la qualité d'enregistrement graduallement, mais exigent aussi moins d'espace de stockage. Appuyez sur le bouton pour confirmer.
Chapitre Auto	Sélectionnez pour marquer automatiquement un chapitre aux intervalles prévues.
	Appuyez sur et pour sélectionner les paramètres d'intervalles désrisés. Une marque de chapitre automatique sera ajoutée à chaque intervalle, vous permettant de parcourir aisément des titres
	après l'enregistrement. Appuyez sur le bouton pour confirmer.
Dispositif d'Enregistrement	Sélectionnez pour configurer les dispositifs vous permettant de désir la destination par défaut des fichiers enregistrés Record Permanent Timeshift HDD et USB. Appuyez sur le boutons et pour sélectionner entre HDD et USB. Appuyez sur le bouton pour confirmer.
Time Shift	Sélectionnez pour paramétrer le dispositif de Décalage (Time Shift) sur lequel les enregistements se feront par défaut. Record Permanent Timeshift HDD USB Appuyez sur le bouton et pour sélectionner entre HDD, USB et Auto. Appuyez sur le bouton pour confirmer.

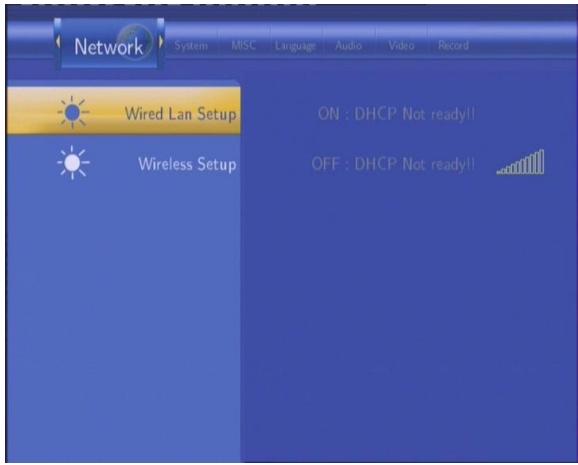

6.5 Changer les paramètres de réseau

Appuyez sur et de la télécommande et sélectionnez réseau (Network) de la barre de menu.

Veuillez consulter le guide d'utilisation disponible dans la boîte de l'adaptateur USB EMTEC WiFi Wi200 pour plus d'informations sur la configuration des paramètres réseau.

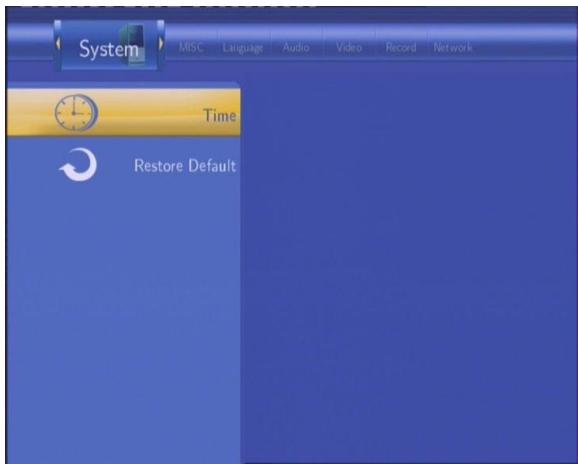

6.6 Changer les paramètres de système

Appuyez sur et de la télécommande et sélectionnez System dans la barre de menu.

Heure

Sélectionnez pour régler l'heure du système.

	System Time Restore Default Year MONTH DAY 2008 2 18 HOUR MIN. SEC. 14 42 22
Utilisez ou pour sélectionner chaque champs et les flèches de navigation vers le haut et vers le bas pour ajuster chaque paramètre. Appuyez sur le bouton pour confirmer.
Restaurer par Défaut	Sélectionnez pour returner aux paramètres de configuration d'usine. System Time Restore Default CANCEL OK Un message de confirmation s'affichera. Sélectionnez OK et appuyez sur Enter pour rétablit tous les paramètres par défauts.

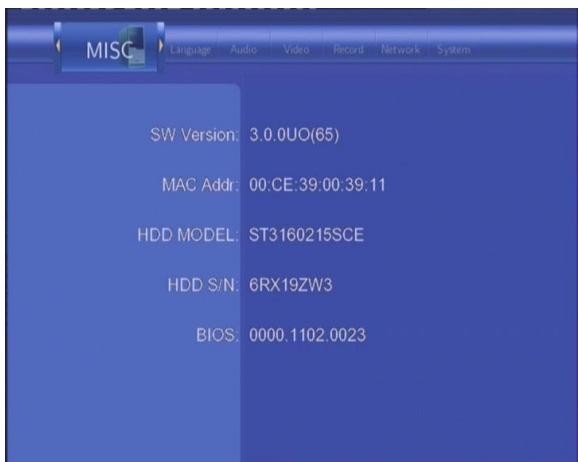

6.7 Vérifier les paramètres du système

Appuyez sur et sur la télécommande pour sélectionner MISC. Vous pouvez visualiser les informations système telles que la version du firmware (SW version) utilisée.

7. Menu navigate

Le menu Navigateur vous permet de parcourir vos fichiers et écouter de la musique, visualiser les photos sau vidées stockées sur le disque dur, périphérique USB ou réseau. Pour entrer dans le menu, sélectionnez l'icône Navigateur (Browser) à partir du menu principal.

Appuyez sur et pour sélectionner le support sur lequel les fichiers sont stockés et appuyez sur pour confirmer.

Quand les données sur disque dur ou périphérique USB sont connectées ou le système réseau détecté, vous pouvez visualiser vos vidéos et photos et écouter de la musique.

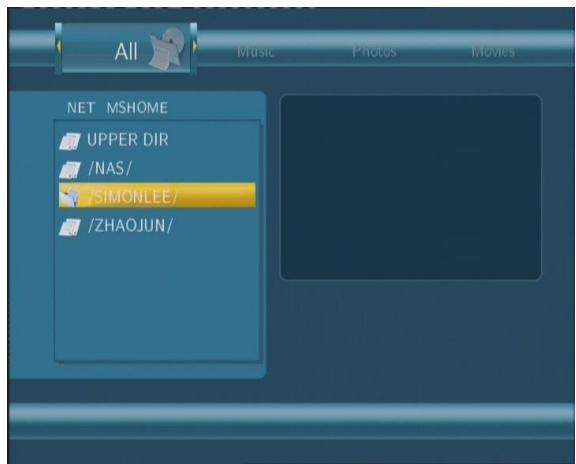

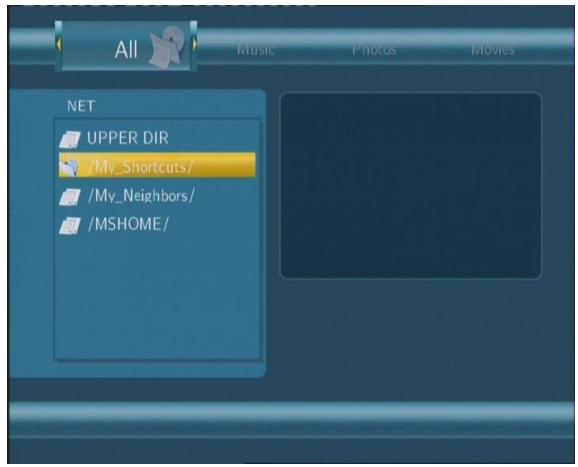

7.1 Navigation

Utilisez la télécommande pour sélectionner le menu «All» dans la barre de navigation. Ce menu vous permet de visualiser tous les fichiers audio et vidéo disponibles.

7.2 Navigation musique

Utilisez et de la télécommande pour sélectionner la barre Musique (Music).

Tous les fichiers audio apparaissent à l'écran. Appuyez sur et pour

Sélectionner la piste que vous voulez écouter. Appuyez sur pour confirmer.

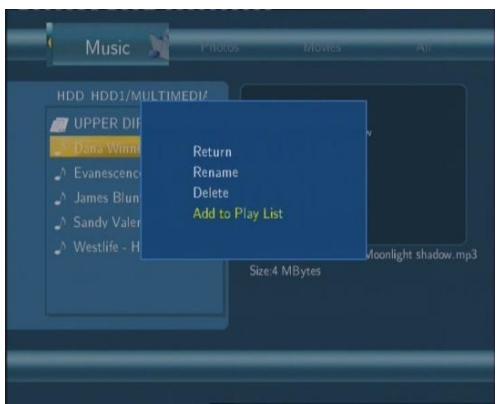

Appuyez sur le bouton MENU et une barre d'outils s'affiche vous permettant d'ajouter la musique en cours aux listes de lecture.

7.3 Navigation photos

Utilisez et de la télécommande pour sélectionner la barre Photo.

Tous les fichiers photos apparaissent à l'écran. Appuyez sur et pour

Sélectionnez la photo que vous voulez voir. Appuyez sur pour confirmer. La photo s'affiche en plein écran

Remarque :

1. Quand les photos sont affichées dans le mode plein écran, la fonction diaporama démarrera automatiquement.
2. Vous pouvez simultanément parcourir les photos tout en écoutant vos morceaux préférés.

Pendant que vous parcourez les photos, vous pouvez appuyer sur ou pour faire pivoter une photo. En plus de la rotation d'une photo, vous pouvez également appuyer sur ZOOM afin de l'agrandir. Trois niveaux d'agrandissement sont disponibles.

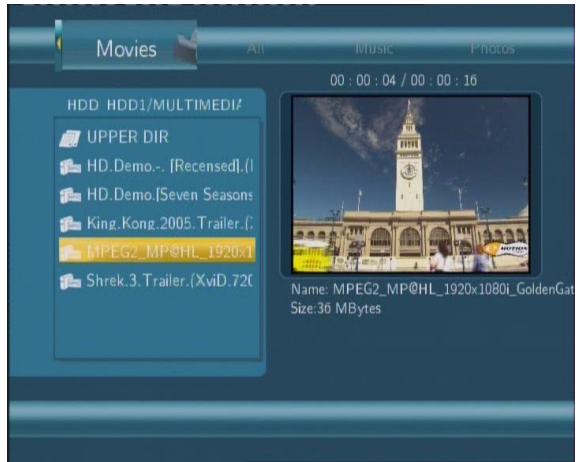

7.4 Navigation fichiers vidéo

Utilisez et de la télécommande pour sélectionner la barre des films (Movies).

Tous les fichiers vidéo apparaissent à l'écran. Appuyez sur et pour

Sélectionnez le film que vous voulez voir. Appuyez sur pour confirmer. Le film s'affiche en plein écran.

Cette fonction supporte DAT, VOB, IFO, MPG, AVI et des formats de fichier TS. En visionnant

un film en mode plein écran, vous pouvez appuyer sur ZOOM et agrandir l'image. Quatre niveaux d'agrandissement sont disponibles.

7.5 Navigation via le réseau

Vous pouvez visualiser les fichiers multimédia partagés sur le réseau local à l'aide des réseaux Ethernet ou WiFi

Merci de lire attentivement le mode d'emploi de l'adaptateur USB WiFi Wi200 EMTEC pour procéder à tous les paramétrages nécessaires.

Vous avez plusieurs possibilités pour retrouver vos fichiers multimédia partagés sur votre réseau local en choisissant NET dans le menu de Navigation. La première possibilité est de naviguer par le groupe de travail. La deuxième possibilité est de naviguer par «Mes raccourcis».

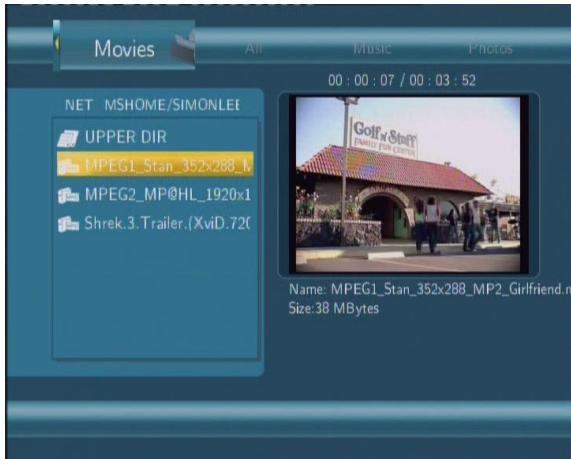

7.5.1 Naviguer via le Groupe de travail - vous pouvez sélectionner le groupe de travail auquel votre PC appartient depuis la liste du groupe de travail, trouvez le nom de votre PC et

appuyez sur

pour confirmer.

Sélectionnez alors le fichier multimédia partagé que vous pouvez parcourir.

Remarque: Pendant la lecture des vidéos haute définition (résolution jusqu'à 720p / 1080i / 1080p) via Ethernet ou WiFi, les images peuvent bloquer. Ce phénomène est lié à la limitation de la vitesse de transmission du réseau ou la force du signal.

7.5.2 Navigation par 'Mes Raccourcis'. Vous pouvez aussi installer 'le Serveur Spécifique des fichiers IP' et y accéder à partir de « Mes Raccourcis » dans le menu.

Appuyer sur MENU et le menu s'affiche.

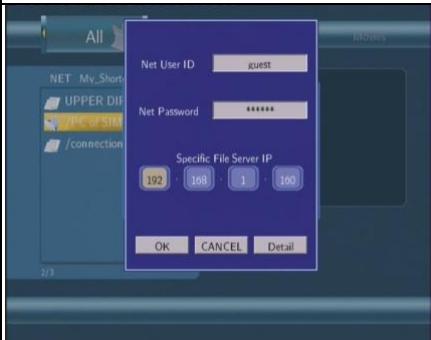

Navigateur de réseau

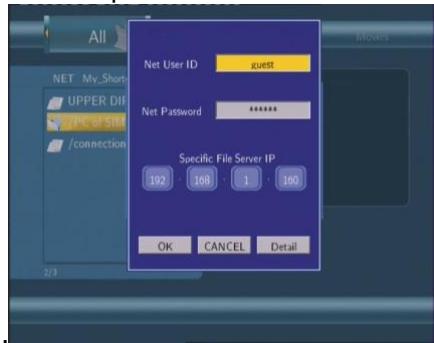

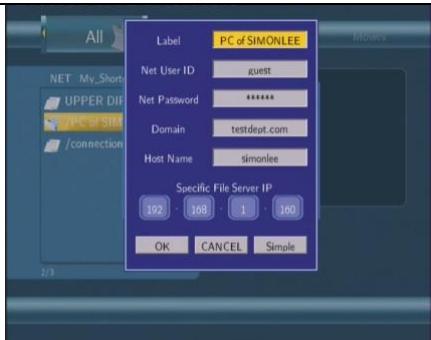

Sélectionnez pour installer le Mot de passe du réseau (Net User ID), Fichiers Spécifiques Hébergement IP, qui vous permettent de parcourir des fichiers sur le RÉSEAU par ' Mon Raccourci '

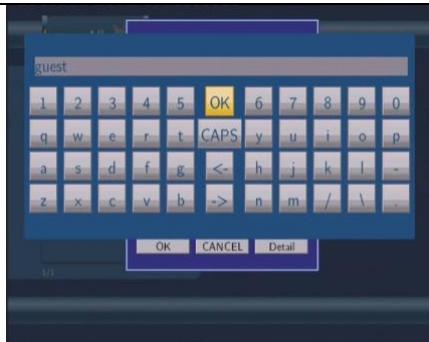

Sélectionnez l'Utilisateur ID du Réseau (Net User ID) et un clavier s'affiche. Utilisez les flèches de navigation pour sélectionner des lettres et des chiffres. Sélectionnez CAPS pour passer des lettres majuscules aux minuscules. Appuyez < - pour supprimer une lettre. Appuyez - > pour insérer un espace.

Sélectionnez le Mot de Passe du Réseau et l'écran muni d'un clavier s'affichera. Voir ci-dessus.

Sélectionnez l'hébergement de fichiers Spécifiques IP et utilisez les boutons de navigation et le clavier numérique pour entrer l'adresse IP.

Appuyez sur

pour confirmer.

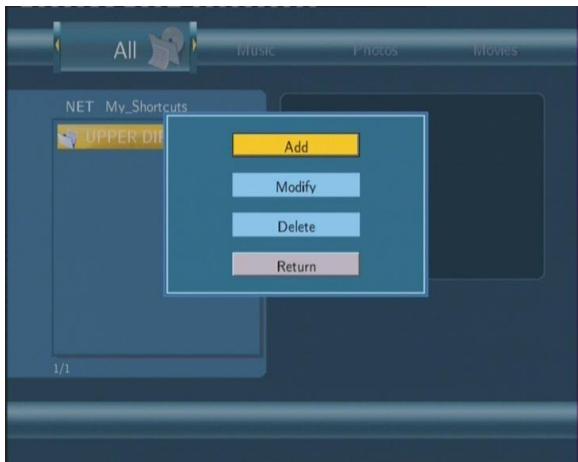

Sélectionnez le raccourci ajoute et appuyez sur pour confirmer.

Sélectionnez alors le fichier multimédia partagé que vous voulez parcourir.

8. Menu list de lecture (playlist)

Le menu de Liste de lecture vous permet de parcourir et écouter votre musique favorite dans les listes de lecture. Pour entrer dans le menu, sélectionnez la Playlist du guide menu. Il existe jusqu'à cinq listes de lecture possibles.

9. Menu copie de fichier

Sélectionnez Copy pour entrer dans le menu Copie fichier. Vous pourrez alors copier des fichiers entre le Movie Cube, les périphériques branchés et le réseau.

Étape 1 : Sélectionnez le support source et le support destination.

Appuyez sur et pour sélectionner le support. Appuyez sur pour annuler et pour passer à l'étape suivante.

Étape 2 : Sélectionnez les fichiers sources que vous voulez copier.

Appuyez sur pour sélectionner les fichiers, sur pour annuler et pour passer à l'étape suivante.

Etape 3 : Sélectionnez le dossier de destination pour stocker les fichiers.

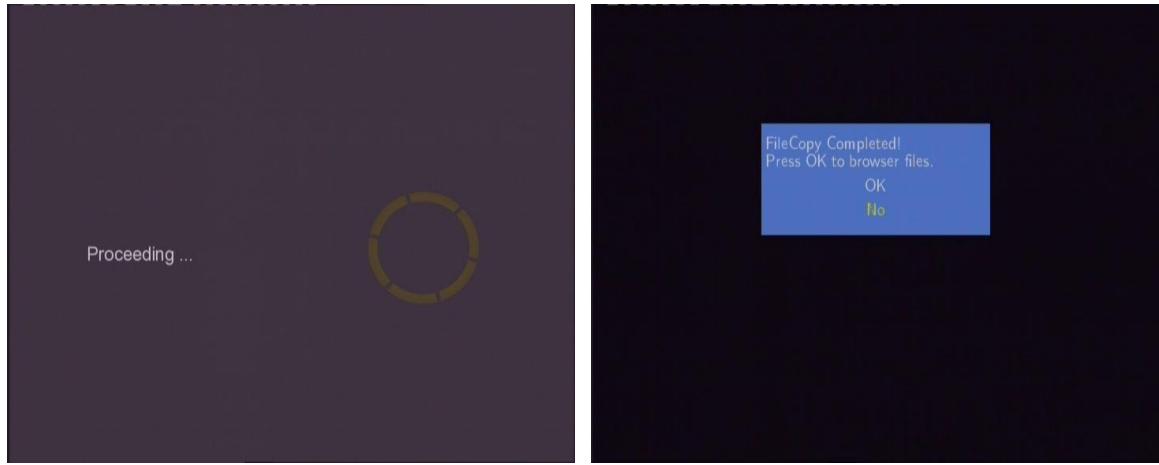

Etape 4: Procédez à la copie des fichiers sélectionnés.

Appuyez sur et pour sélectionner OK, appuyez sur pour confirmer. La procédure de copie commence.

10. Fonction NAS

Le Movie Cube peut être utilisé comme NAS (Network-Attached Storage). Un serveur NAS est un disque dur distant qui a pour vocation d’être accessible depuis des serveurs clients (votre PC) à travers le réseau pour y stocker des données.

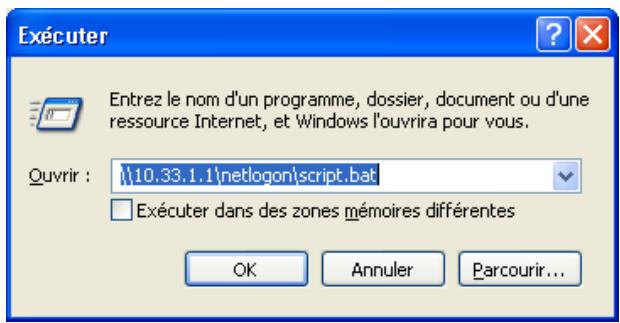

Saisissez: \NAS ou \IP Address dans la fenêtre Exécuter (accessible depuis le menu Démarrer du PC).

Par exemple si l'adresse IP du Movie Cube est 192.168.0.9, taper: \192.168.0.9 ou \NAS, et cliquer sur OK. Vous accéderez depuis votre PC aux fichiers multimédia stockés sur le Movie Cube.

Vous pouvez gérer, lire ou copier les fichiers multimédia du Movie Cube sans aucun fil relié au PC.

Note: Les partitions NTFS (New Technology File System) pourront être lues uniquement.

11. Installation de firmware et mise à jour

Le Firmware est le système d'exploitation (l'OS) de votre dispositif.

11.1 Installation de firmware

Si vous installez un disque dur pour la première fois (ancien ou nouveau), nous vous remercions de suivre les étapes suivantes.

Étape 1: back up données

Effectuez un back up de vos données avant d'installer le disque dur dans l'appareil. Les étapes suivantes effaceront toutes les données actuellement stockées sur le disque dur.

Étape 2 : installation du disque dur

Suivez le guide d'installation du disque dur pour l'installer dans l'appareil.

Etape 3 :

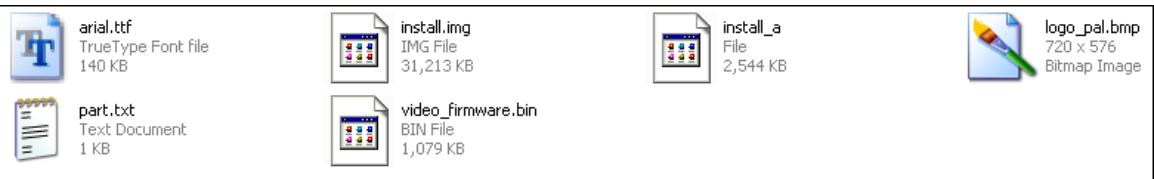

Vous avez besoin d'une clé USB pour l'installation du firmware. Copiez les 6 fichiers du CD d'installation sur la clé USB.

Étape 4: connecter la clé USB

Connectez la clé USB au port USB du Movie Cube

Étape 5: Pressez le bouton Standby/Veille

Étape 6: Connecter le câble d'alimentation

Branchez le câble d'alimentation dans le DC IN jack et appuyez sur le bouton POWER. Attendez environ 3 secondes ou plus, puis relâchez le bouton Standby/Veille.

L'installation du firmware commence dans un laps de temps d'environ 30 secondes. Les

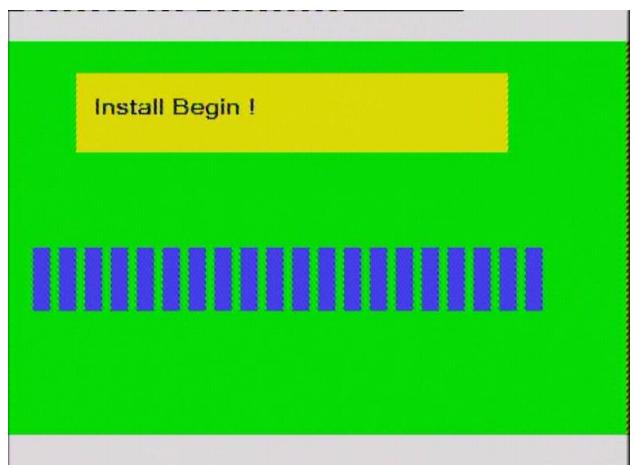

Les indicateurs LED se mettent à clignoter. Si l'appareil est connecté à une TV, une page d'installation jaune apparaît à l'écran.

Attendez environ 10 minutes pour que l'installation soit complète. Les indicateurs LED s’éteignent et le Movie Cube se met en veille automatiquement. Appuyez sur le bouton Standby/Veille à l’avant ou sur la télécommande pour activer le Movie Cube.

Remarque:

Ne pas éteindre pendant l'installation.

Ne pas débrancher la clé USB pendant l'installation.

11.2 Mise à jour du firmware

Les mises à jour de firmware peuvent vous apporter de nouvelles fonctionnalités, des améliorations et des corrections d'erreur.

Pour vérifier si vous avez la dernière version firmware :

• Sélectionnez MISC dans le menu d'installation. La dernière version firmware apparait.
• Comparez avec votre dernière version firmware

Téléchargez la dernière version du firmware à partir de notre site Internet: www.emtec-international.com.

Étape 1: Préparation de la clé USB

Copiez les 6 fichiers sur votre clé USB

Etape 2 :

Ouvrez le fichier "part.txt" dans la clé USB avec WordPad et assurez-vous de modifier "option-install" en "option-upgrade"

Option install : cette option permet l'installation du firmware qui va formater complètement le disque dur (les données stockées sur le disque seront effacées)

Option upgrade : cette fonction permet de mettre à jour le firmware (les données stockées sur le disque sont réservées)

Étape 3: Répétez étapes 4, 5 et 6 du chapitre "Installation Firmware"

Remarque: Quand l'installation ou la mise à jour est finie, plusieurs partitions du système auront été créées. Ne supprimez aucune de ces partitions en cas d'erreur sur le disque dur.

Compatibilité port USB

USB HDD - Autres Dispositifs de Masse-Mémoire-USB USB2.0

• DAT/Vob/IFO/MPG/AVI/MPED-2 TS : MP3/OGG/WMA
• Chiffre maximal des fichiers reconnaissables: 9999 fichiers Taux de compression: entre 32 kbps et 320 kbps JPEG/BMP
• Chiffre maximal des images reconnaissables: 9999 fichiers

CODECS Supportes:

MPEG-1/MPEG-2 MPEG-4 ASP: XviD

VIDEO CODECS Supportes:

MP2/MP3/OGG Vorbis/WMA Norme (DRM, Pro et Avancé)

Formats de sous-titres supportes:

SRT, SMI, SSA

Supports enregistrables reconnus:

HDD (disque dur) interne HDD (disque dur) USB externe

Mode d'enregistrement en vidéo

Sortie HDMI	Cr:0.7 Vpp 75 Ohm HDMI V1.1
RESEAU
Ethernet WiFi	1010/100Mbps Auto-Negotiation 802.11b/g, taux de transfert jusqu'à 54Mbps (compatible avec l'adaptateur USB WiFi EMTEC Wi200)
PERFORMANCE AUDIO
DA Convertisseur	24-bit/192kHz
DA Convertisseur	24-bit/96kHz
Signal de bruit (1 kHz)	≥ 95dB
Portée dynamique	≥90dB
(1kHz)
Châîne	≥95dB
Déformation (1 kHz)	≤-85dB
GENERAL
Alimentation	AC 100~240V	50~60Hz
Arrêt/Marche	Approx. 35 W
Consommation
Conditions de fonctionnement	+5°C to +35°C (+36°F to +95°F)
	5% to 80% RH
Disque dur	3.5" SATA HDD
Dimensions	203x164.4x53mm (7.99"x6.47"x2.09")
(W/H/D)
Poids net	Approx 1.5 kg

Remarque:

Les spécifications et la conception de ce produit peuvent être modifiées sans avertissement préalable.

Question 1. mon ordinateur ne reconnaît pas le lecteur.

Assurez-vous que le Movie Cube soit allumé. Si le Movie Cube est éteint, l'ordinateur ne pourrait pas le détecter; (2) Assurez-vous que le Movie Cube est connecté à l'ordinateur. (Se reporter au chapitre 1.4.1 pour connecter le Movie Cube à l'ordinateur); (3) Si vous utilisez Windows 98SE, installez d'abord le pilote USB. Après l'installation, redémarrez l'ordinateur. Puis connectez à nouveau le Movie Cube à l'ordinateur. (Se reporter au chapitre 1.4.1 pour connecter le Movie Cube à l'ordinateur); (4) Si vous avez installé le pilote de Windows 98SE sur Windows® XP, 2000, ou ME edition, des problèmes seront rencontrés; (5) Il n'est pas conseillé d'utiliser les ports USB à l'avant de votre ordinateur, essayez d'utiliser les ports USB situés à l'arrière parce que ceux en façade sont souvent non alimentés.

Question 2. lorsque j'essaie de déconnecter l'appareil sur le port USB, je reçois le message "le volume générique du dispositif ne peut pas être arrêté maintenant. essayez d'arrêter le dispositif plus tard". que dois-je faire?

Fermez tous les programmes qui peuvent avoir accès aux données du Movie Cube, y compris Windows® Explorer. Si cela ne marche pas, fermez tous les programmes et attendez encore 20 secondes. Si cela ne marche toujours pas, éteignez le Movie Cube et déconnectez le câble USB.

Question 3. je trouve des noms de fichiers et de dossiers que je n'ai jamais créés et ces noms me sont inconnus.

Apparemment, la table d'allocation de fichier (FAT) est corrompue. Cela peut être du à la fermeture du Movie Cube (en raison de la faible puissance de la batterie) alors que la connexion USB lisait ou écrivait des fichiers sur votre ordinateur. Windows et Macintosh créent souvent des fichiers supplémentaires sur le disque dur tels que finder.def ou info volume système. Ces fichiers sont normaux et sans risque pour le Movie Cube.

Question 4. j'ai utilisé mon lecteur pour transférer des fichiers de et vers différents ordinateurs. la défragmentation du disque dur du lecteur l'endommagera-t-il?

La défragmentation du disque dur du lecteur peut être utile après le transfert de nombreux fichiers de et vers le lecteur. Il n'est jamais dangereux d'utiliser la défragmentation sur le lecteur. Assurez-vous qu'aucun autre programme n'est en cours lorsque vous utilisez l'utilitaire de défragmentation de Windows®. Assurez-vous que vous avez connecté le lecteur à l'adaptateur réseau externe pendant cette procédure.

Question 5. mes fichiers ont disparu du lecteur.

Assurez-vous que vous parcourez vos fichiers en mode correct de navigation, ce qui signifie avec des vues filtrées correctes telles que Photos, Music ou Vidéos.

Question 6. pourquoi certains formats photos supportés n'apparaissent pas en mode photo?

Le format JPEG compte différents modes. Le Movie Cube ne supporte pas tous les modes. Vous devez changer la valeur du format photo comme suit:

(1) Utilisez Photoshop pour ouvrir la photo; (2) Sélectionnez "Fichier", puis "Sauvegarder sous" dans le menu, lorsque l'image apparait sur le côté gauche, Sélectionnez le format d'image JPEG, entrez le nom de fichier et cliquez sur l'icône "Sauvegarder"; (3) Après avoir cliqué sur l'icône "Sauvegarder", une nouvelle fenêtre apparait lorsque l'image s'affiche sur le côté droit, Sélectionnez "Ligne de base (standard)" ou "Ligne de base optimisée";

(4) Cliquez sur "OK".

Question 7. lorsque la télé est allumée, elle clignote brièvement, l'écran devient bleu ou passe en économie d'écran, pourquoi?

C'est normal. Lorsque le système démarre, il configure les paramètres correspondants pour pouvoir envoyer le signal vidéo correct à la télé. Pendant la phase de démarrage, la télé reçoit des signaux incorrects ou les signaux ne sont pas stables et font clignoter l'écran. Certaines télé's traiteront cela comme une absence de signal et afficheront l'écran bleu ou l'économiseur d'écran.

Question 8. pourquoi quand je passe sur y/pb/pr 480P, 576P, 720P, 1080I, l'écran de la télé affiche une très mauvaise image?

Vérifiez si vos sorties TV supportent les sorties Y/Pb/Pr 480P, 576P, 720P, 1080I. Si ce n'est

Pas le cas, utilisez l'affichage du signal A/V à la place. Appuyez sur le bouton TV SYSTEM de la télécommande, puis placez l'entrée vidéo sur NTSC ou PAL.

Question 9. pourquoi n'y a-t-il pas de son sur les films ou les morceaux de musique quand j'utilise une sortie composante y/pb/pr ?

La sortie Y/Pb/Pr n'est qu'une sortie vidéo et n'inclut pas les signaux sonores. Lorsque vous utilisez une sortie Y/Pb/Pr, branchez l'A/V OUT ou la prise S/PDIF sur sa sortie.

Question 10. pourquoi le lecteur n'a pas trouvé le disque dur?

Assurez-vous que le Firmware est installé correctement et qu'aucune partition système n'a été supprimée sur le disque dur. Si une panne du disque dur survient, sauvegardez vos données et réinstallez le Firmware en utilisant le logiciel d'installation du CD qui est fourni avec le lecteur.

Droits d'auteur

Tous droits réservés. Aucune partie de ce manuel n'est autorisée à la reproduction, au stockage dans un système d'extraction ni à la transmission sous quelque forme ou par quelque moyen, électronique, mécanique, de photocopie, d'enregistrement ou autre, sans l'autorisation écrite préalable du détenteur du droit d'auteur. Conformément à la législation sur les droits d'auteur, aucune donnée enregistrée ne pourrait être utilisée à des fins autres que le divertissement personnel sans autorisation préalable du détenteur du droit d'auteur.

Marques déposées

Microsoft et Windows sont des marques déposées de Microsoft Corporation.

Toutes les autres marques déposées sont la propriété de leurs détenteurs respectifs.

Ce que ne couvre pas votre garantie:

-Faits naturels, comme le feu ou les décharges statiques -Dommages causés par des réparations, des modifications non autorisées ou par accident. -Dommages dus à une mauvaise utilisation ou à la négligence. -Ensemble qui a été modifié ou incorporé dans d'autres produits ou qui est utilisé à des fins institutionnelles ou commerciales. -Perte du logiciel client, du Firmware, des informations ou des données mémoire. -Mauvaise manipulation ou installation.

Pour de plus amples informations sur la garantie qui s'applique au Movie Cube ainsi que notre assistance consommateurs, merci de vous rendre sur notre site :

www.emtec-international.com
