Type de produit	Disque dur externe multimédia
Capacité de stockage	120 Go
Interface de connexion	USB 2.0
Formats vidéo supportés	AVI, MKV, MP4, MOV, etc.
Dimensions approximatives	130 x 80 x 25 mm
Poids	500 g
Alimentation électrique	Alimentation par USB
Compatibilités	Windows, Mac OS, Linux
Fonctions principales	Lecture de vidéos, stockage de fichiers multimédias
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, réparation limitée
Sécurité	Éviter les chocs, ne pas exposer à des températures extrêmes
Informations générales	Idéal pour le stockage et la lecture de fichiers multimédias en déplacement

FOIRE AUX QUESTIONS - HDD MOVIE CUBE Q120 EMTEC

Comment connecter le EMTEC HDD MOVIE CUBE Q120 à ma télévision ?

Pour connecter le EMTEC HDD MOVIE CUBE Q120 à votre télévision, utilisez un câble HDMI. Branchez une extrémité du câble dans le port HDMI du Cube et l'autre extrémité dans le port HDMI de votre téléviseur. Ensuite, sélectionnez la source HDMI correspondante sur votre télévision.

Pourquoi mon EMTEC HDD MOVIE CUBE Q120 ne s'allume-t-il pas ?

Vérifiez d'abord que l'appareil est correctement branché sur une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est bien connecté. Si l'appareil ne s'allume toujours pas, essayez de remplacer le câble d'alimentation.

Comment lire des fichiers vidéo sur le EMTEC HDD MOVIE CUBE Q120 ?

Pour lire des fichiers vidéo, insérez un disque dur externe ou une clé USB contenant les fichiers dans le port USB du Cube. Utilisez la télécommande pour naviguer dans le menu et sélectionner l'option 'Vidéo' pour afficher les fichiers disponibles.

Mon EMTEC HDD MOVIE CUBE Q120 ne reconnaît pas mon disque dur externe. Que faire ?

Assurez-vous que votre disque dur est formaté dans un format compatible (FAT32 ou NTFS). Essayez également de connecter le disque dur à un autre port USB ou de le tester sur un autre appareil pour vérifier s'il fonctionne correctement.

Comment mettre à jour le firmware du EMTEC HDD MOVIE CUBE Q120 ?

Pour mettre à jour le firmware, téléchargez la dernière version du firmware depuis le site web d'EMTEC. Copiez le fichier sur une clé USB, insérez la clé dans le Cube, puis accédez au menu 'Paramètres' et sélectionnez 'Mise à jour du firmware'. Suivez les instructions à l'écran.

Les vidéos saccadent lorsque je les lis sur le EMTEC HDD MOVIE CUBE Q120. Que faire ?

Vérifiez la vitesse de votre disque dur ou de votre clé USB. Si les fichiers sont stockés sur un support lent, essayez de les transférer sur un disque dur ou une clé USB plus rapide. Assurez-vous également que le fichier vidéo est dans un format compatible.

Comment réinitialiser le EMTEC HDD MOVIE CUBE Q120 aux paramètres d'usine ?

Pour réinitialiser l'appareil, allez dans le menu 'Paramètres', sélectionnez 'Réinitialiser' et confirmez votre choix. Cela restaurera les paramètres d'usine, et toutes vos données seront supprimées.

Le son ne sort pas de mon EMTEC HDD MOVIE CUBE Q120. Que faire ?

Vérifiez que le volume n'est pas à zéro ou en sourdine. Assurez-vous également que les câbles audio sont correctement branchés et que la sortie audio de votre télévision est correctement configurée.

Où puis-je trouver le manuel d'utilisation du EMTEC HDD MOVIE CUBE Q120 ?

Le manuel d'utilisation est disponible sur le site officiel d'EMTEC. Vous pouvez le télécharger en format PDF dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI HDD MOVIE CUBE Q120 EMTEC

Disque Dur Multimédia

Movie Cube Q120

Manuel d'utilisation (Version 1.0)

Table des Matieres

1. Introduction 3

1.1 Préface 3
1.2 Contenu du colis 4

1.3 Mesures de précaution 5
1.4 Connexion 7
1.5PremièreUtilisation 11

2. Au sujet du lecteur 13

2.1 Telecommande 13
2.2 Panneau frontal 18
2.3 Panneau Arriere 18
2.4 Panneau latorial gauche 18

3. Mise en route 19

3.1 Sélection de Navigateur - Lecture des Fichiers Multimédia 19
3.2 Fonction copie - Menu copie de fichiers 19
3.3 Sélection de Liste de lecture - Musique Playlist 19
3.4 Sélection de l'installation 19

4. Menu d'Installation 20

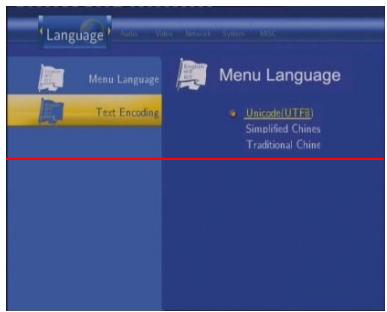

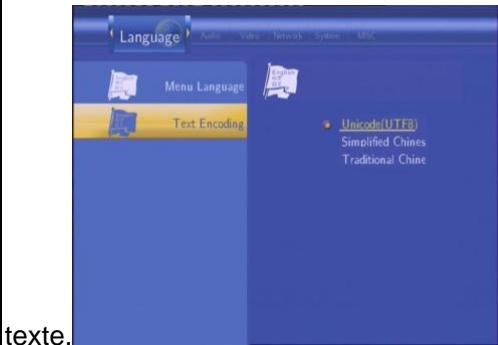

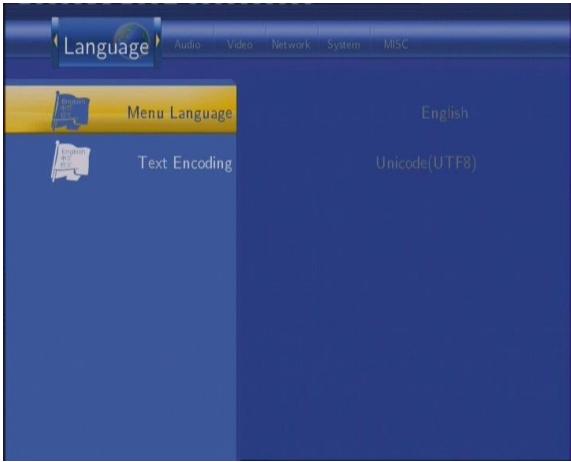

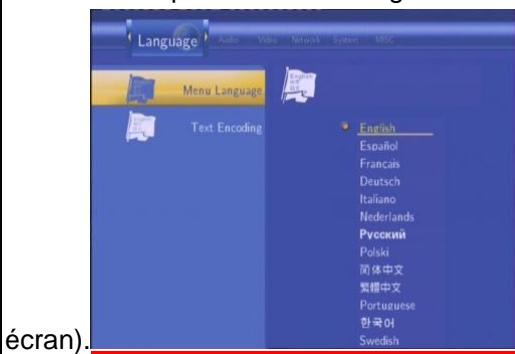

4.1 Modification des Paramètres de Langue 20

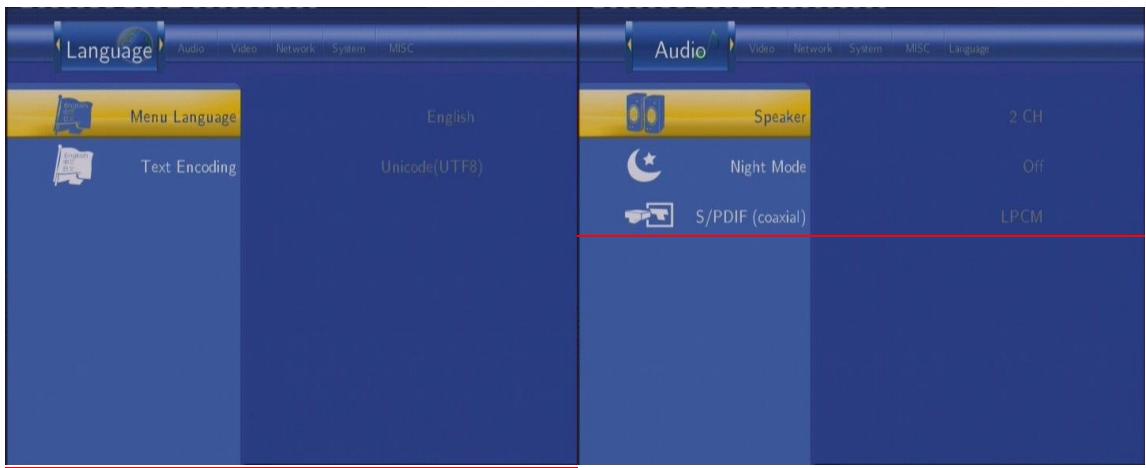

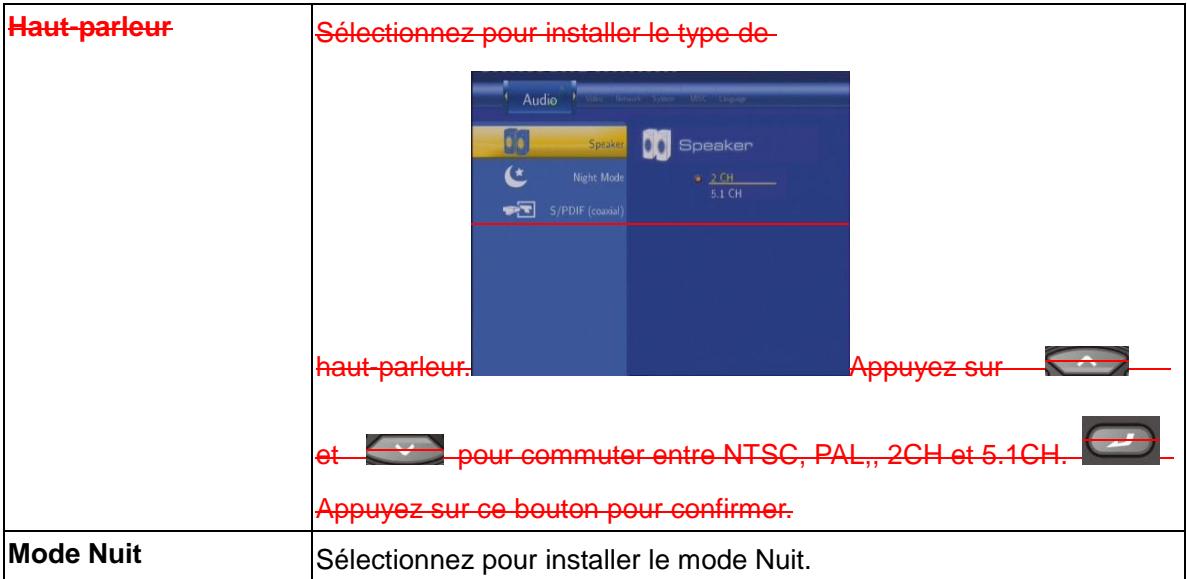

4.2 Modification des Paramètres Audio 21

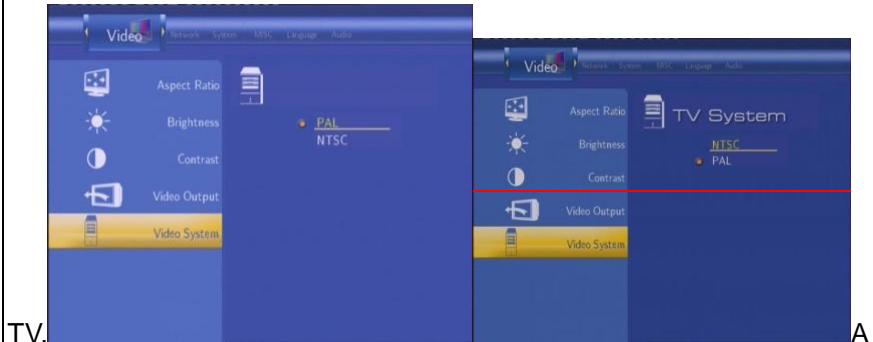

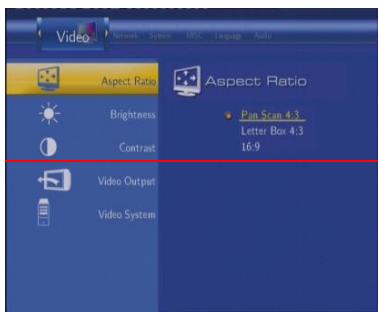

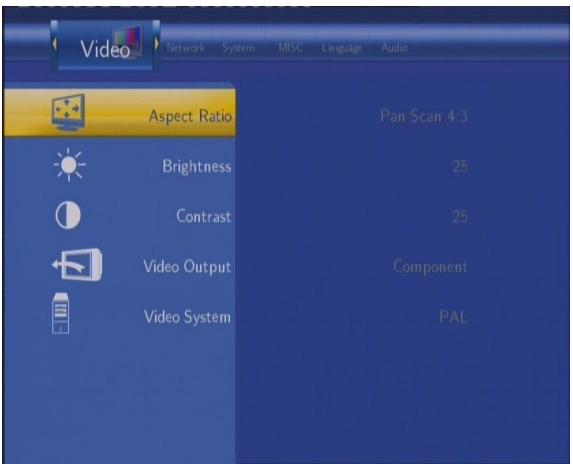

4.3 Modification des Paramètres Video 22
4.4 Modifier les paramètres réseau 25

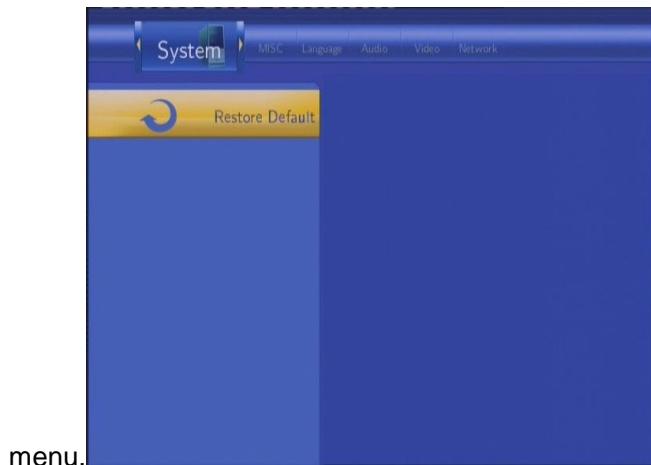

4.5 Modification des paramètres système 25

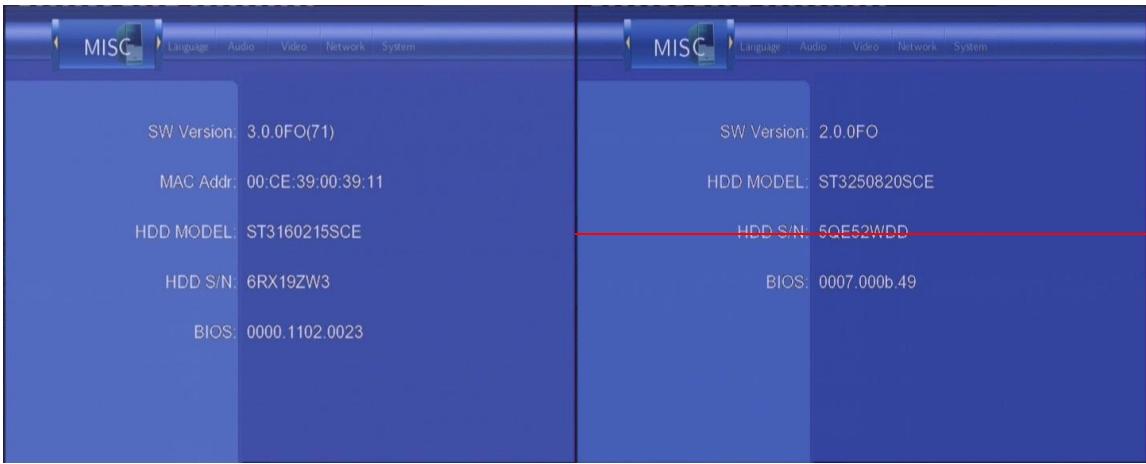

4.6 Modification de paramètre MISC 26

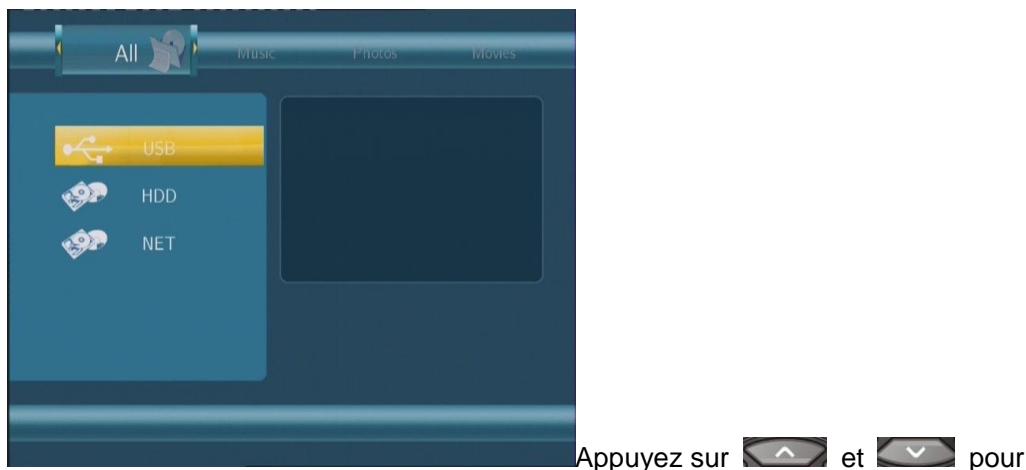

5. Menu Navigateur 26

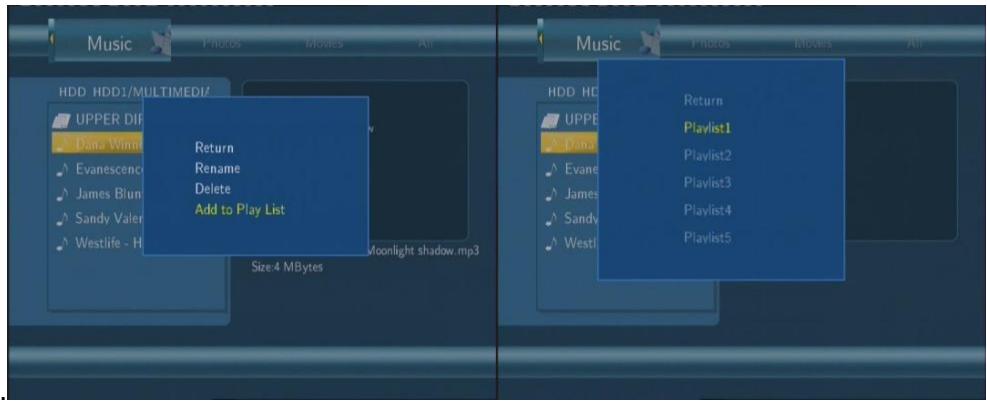

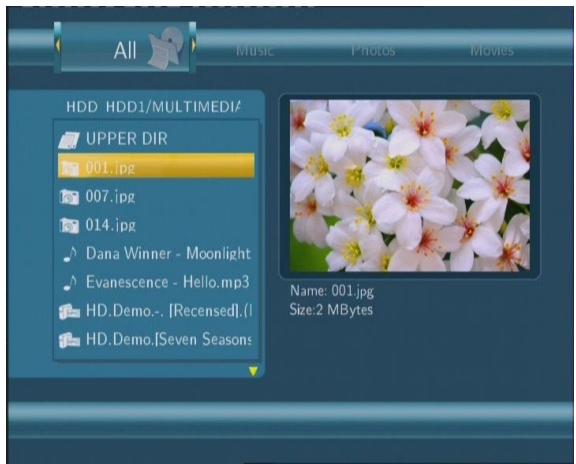

5.1 Navigation 27

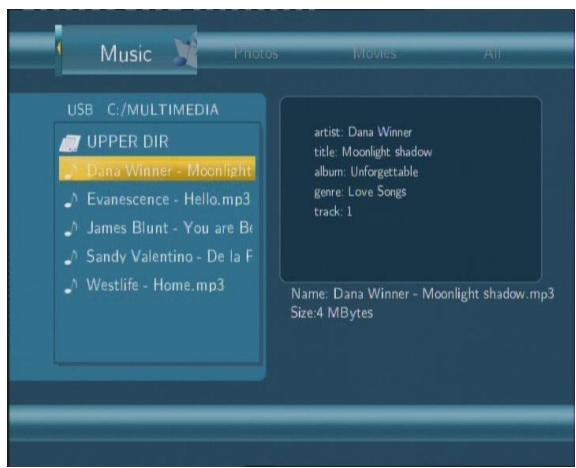

5.2 Navigation Musique 27

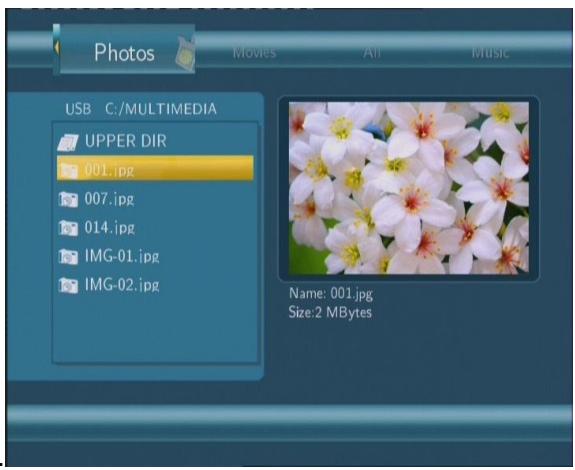

5.3 Navigation Photos 28

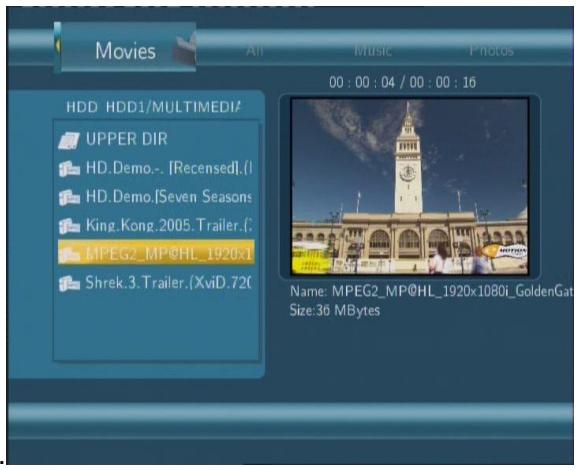

5.4 Navigation Fichiers video 29

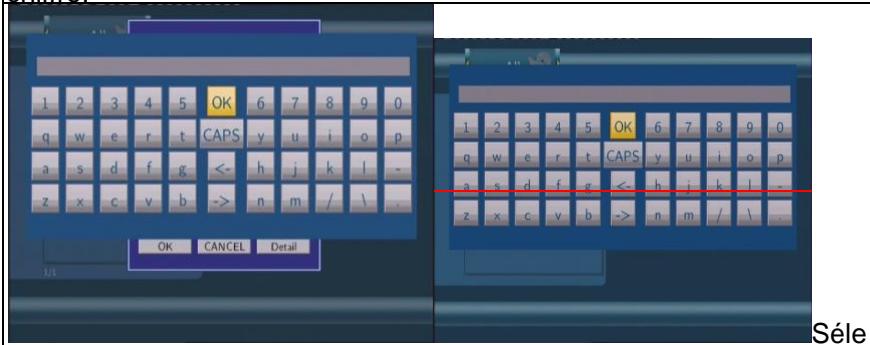

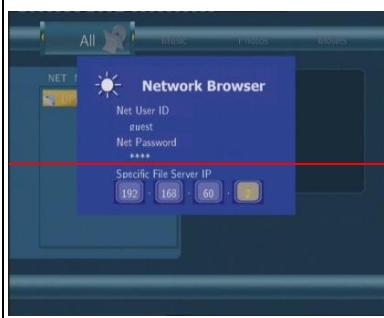

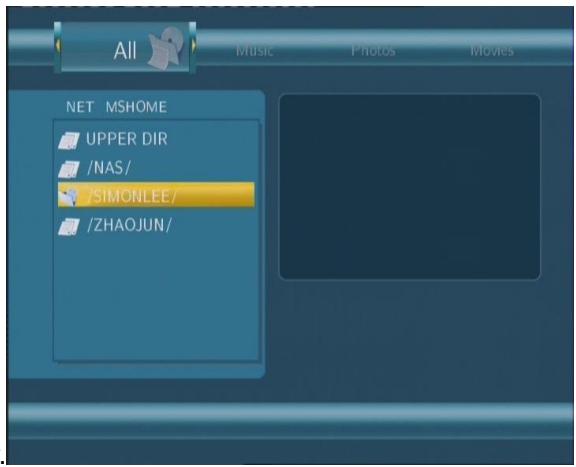

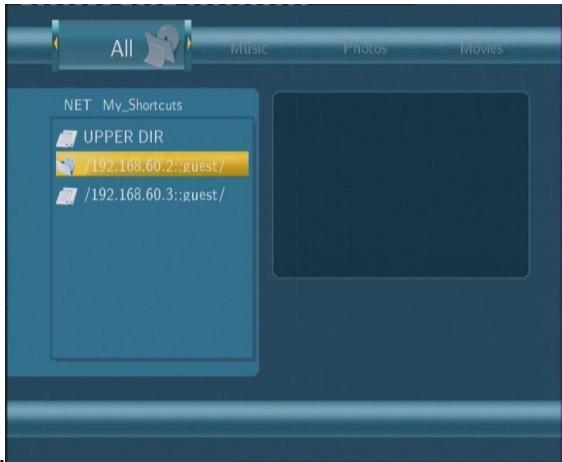

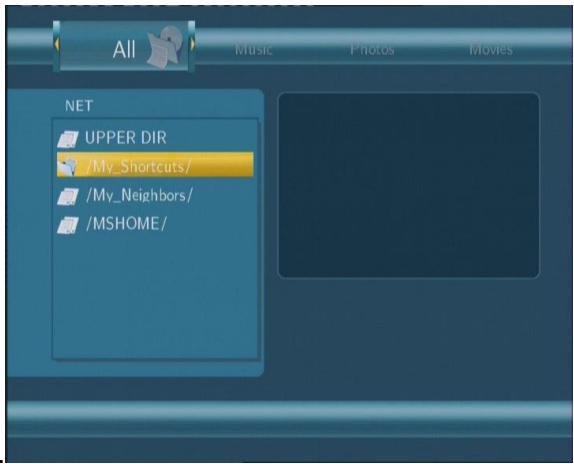

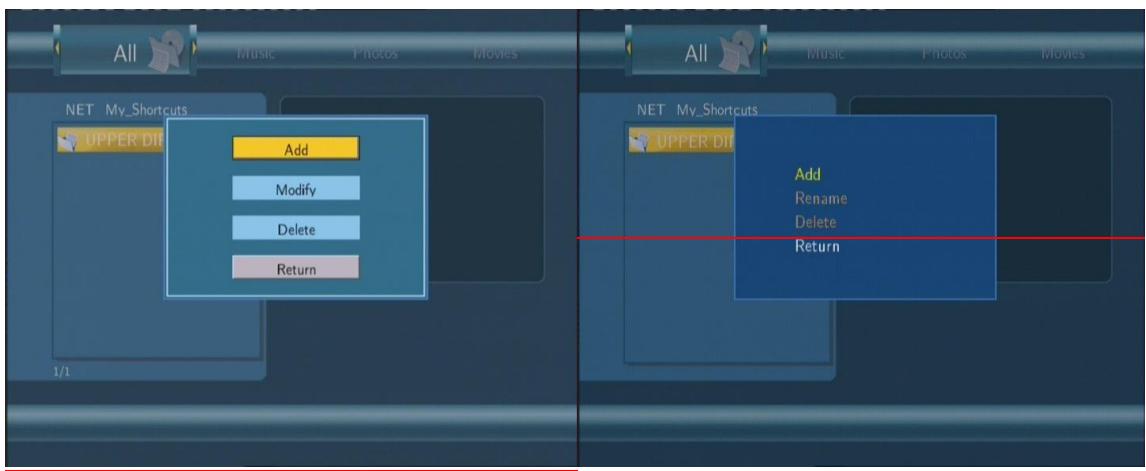

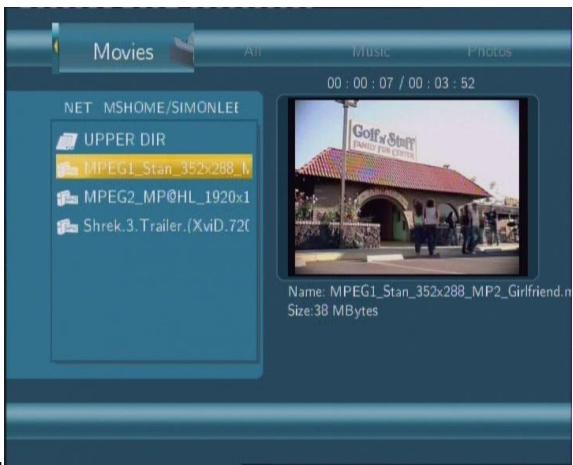

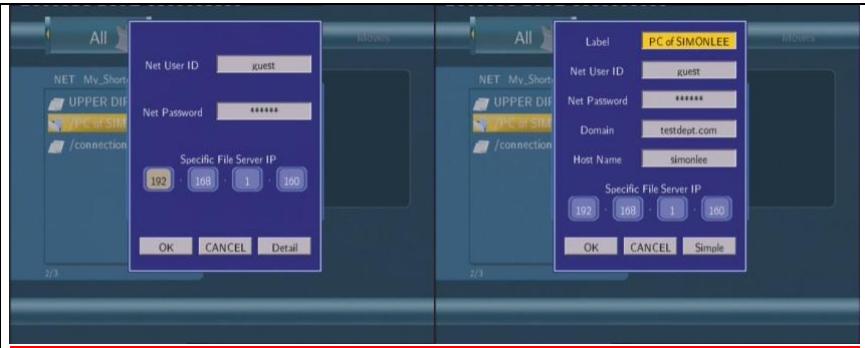

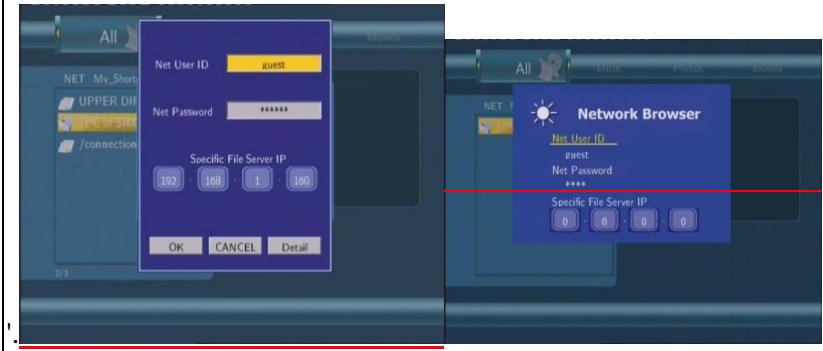

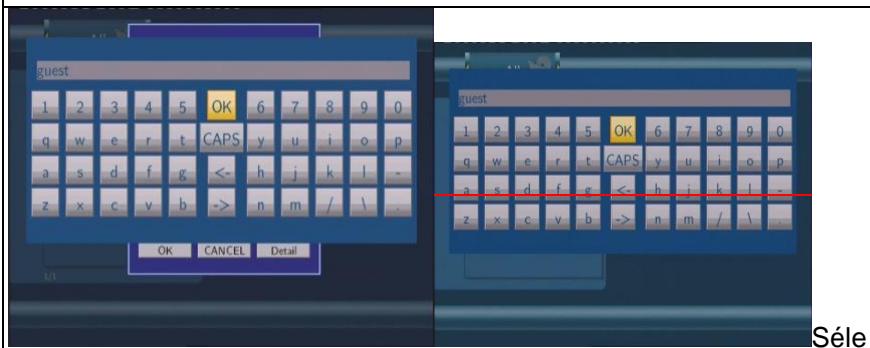

5.5 Navigation via le réseau 29

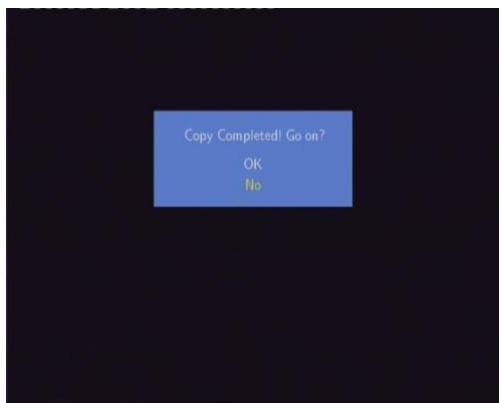

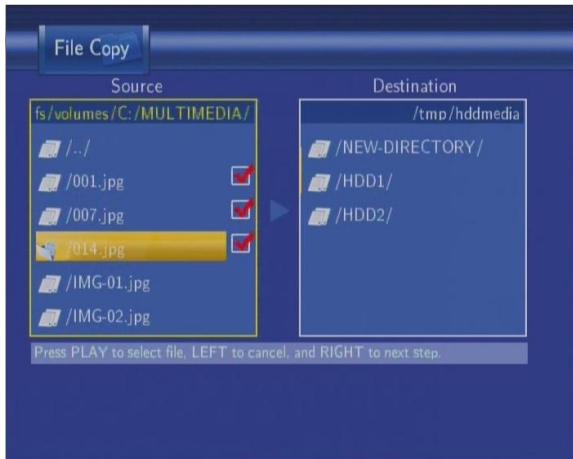

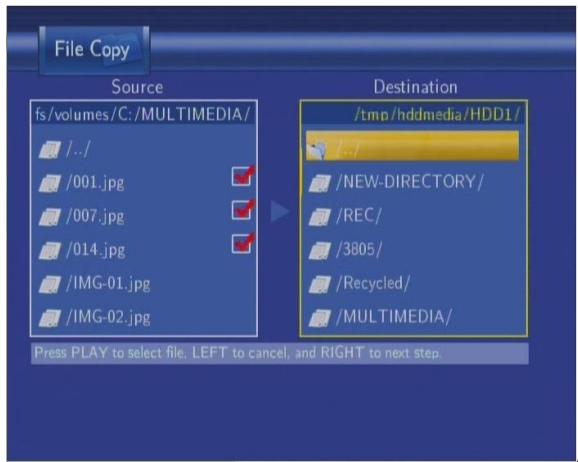

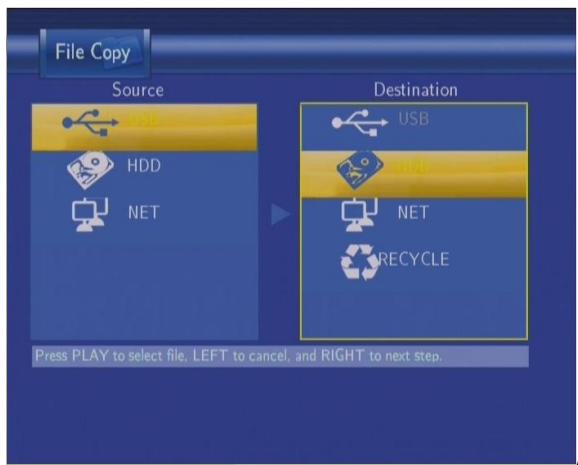

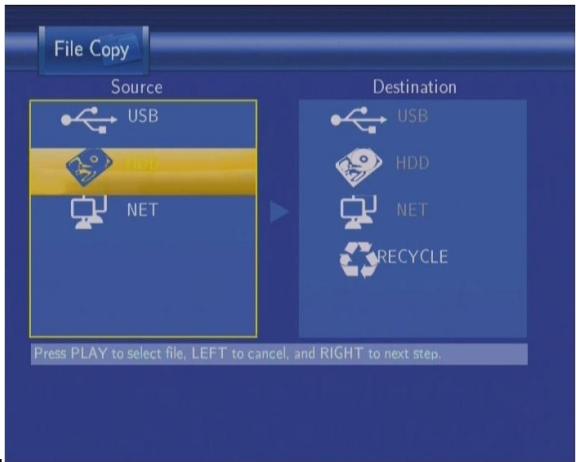

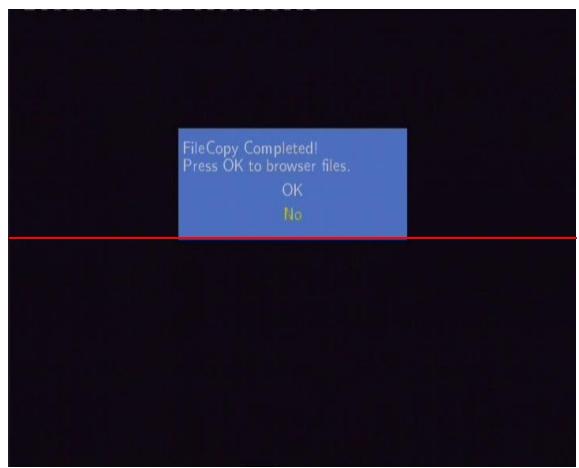

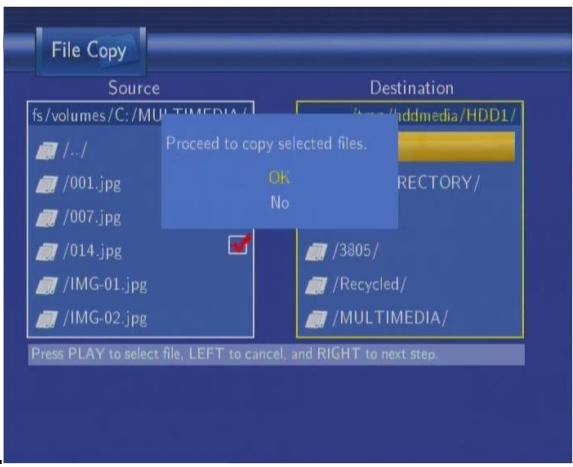

6. Menu Copie de Fichier 33

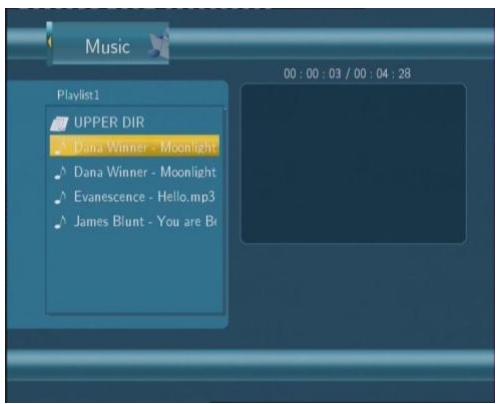

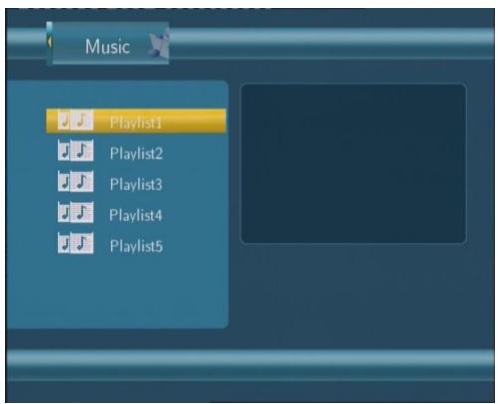

7. Menu List de lecture ( Playlist) 36

8. Fonction NAS 36

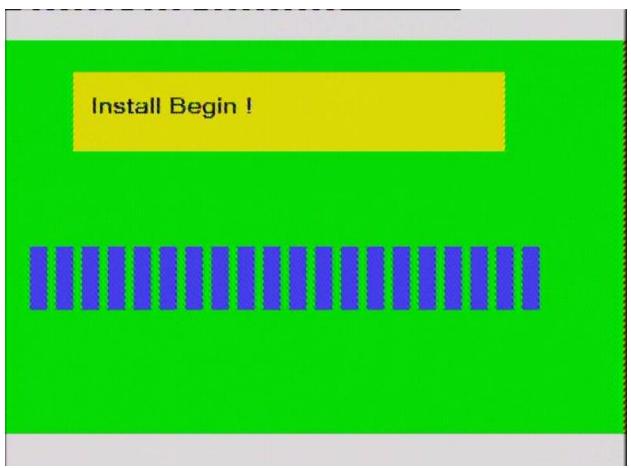

9. Installation de Firmware et Mise à jour 37

9.1 Installation de Firmware 37

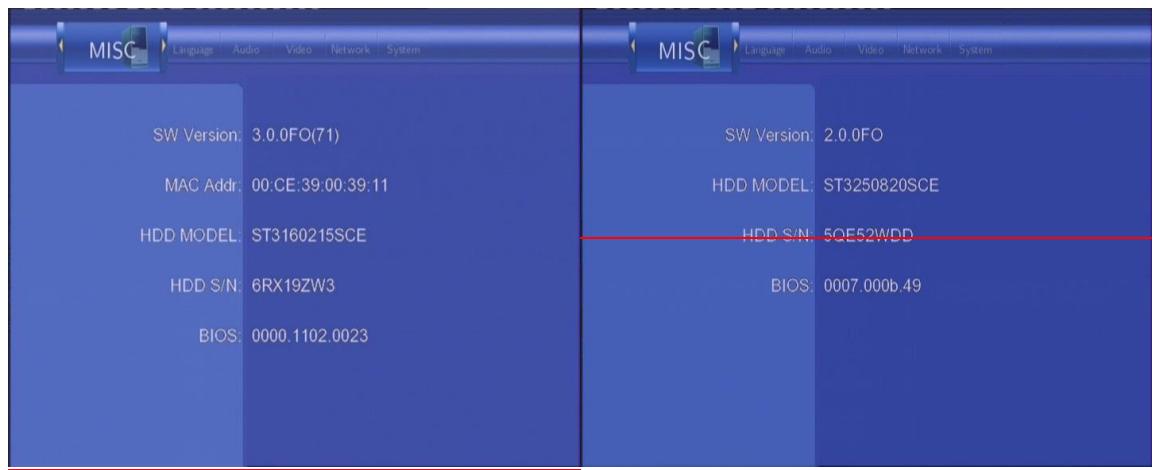

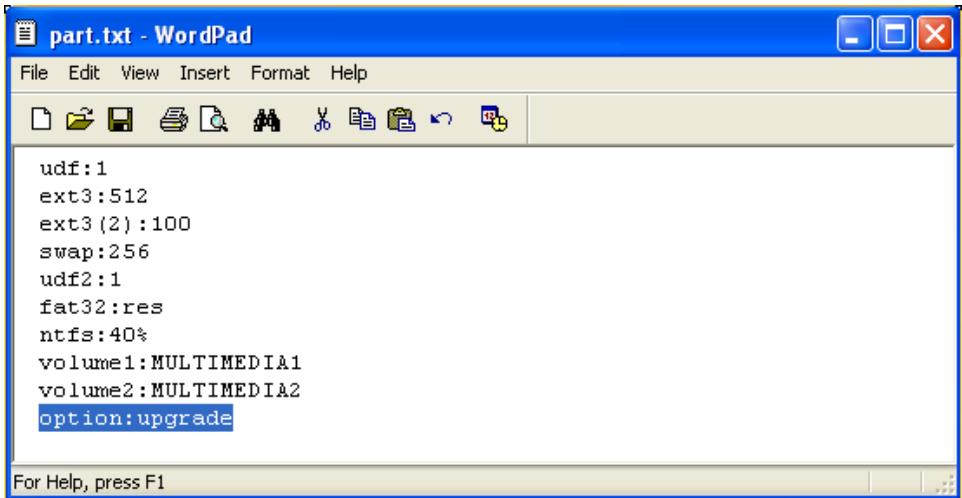

9.2 Mise à jour du firmware 38

10. Annexes 40

10.1 Specifications 40
10.2 FAQ (Questions les plus fréquentes) 41
10.3 Droits d'auteur et marques déposées 44
10.4 Garantie 44

1. Introduction

1.1 Préface

Cher client,

Nous you remercions d'avoir acheté le Movie Cube Q120 EMTEC. Grace à sa conception

remarkable, vous pourrez visualiser tous vos films et vos photos, et écouter votre musique préféérée. Vous pouvez également l'utiliser en tant que dispositif de stockage externe portatif grâce à son disque dur et son port USB high speed 2.0.

Un aperçu des fonctions principales du Movie Cube Q120:

Lecture de film - compatible VOB (DVD), IFO (DVD), MPG (MPEG-1/2), AVI (MPEG-4 ASP:

XviD), DAT (VCD), fichiers MPEG2 TS; résolution jusqu'à 1080i ;

Lecteur de Musique - compatible MP3, OGG, et les fichiers WMA*;

Lecture de Photo - supporte l'appareil photo numérique JPEG et les fichiers BMP;

Stockage de Données - fonctionne en tant que disque dur portatif avec un port USB 2.0

Fonction Réseau - Ethernet, WiFi et NAS (fonction sans fil supportées uniquement via l'adaptateur USB WiFi Wi200 EMTEC)

HDMI ((High-Definition Multimedia Interface) - pour une vitesse de transmission audio et video haut débit offrant une qualité haute définition

Nous espérons vivement que vous approucierez toutes les fonctionnalités de votre Movie Cube Q120.

• Non compatible formats: WMA Pro, Profil Avancé et WMA avec DRM.

1.2 Contenu du colis

Description	Quantité
Movie Cube Q120	1
Câble A/V Sortie	1
Câble USB	1
Télécommande	1
Piles de Télécommande	2
Adaptateur secteur AC/DC	1
Câble d'alimentation adaptateur secteur AC/DC	1
Manuel d'utilisation (imprimé en Englais)	1
Guide d'installation rapide	1
CD pilote et manuel d'utilisation multi-langues	1
Carte de garantie	1
Adaptateur péritel (IN)	1
Adaptateur USB WiFi 802.11g EMTEC	1 (en option)

Remarque:Le contenu réel du colis peut différer de la liste ci dessus.

1.3 Mesures de précaution

Ce Movie Cube a ete conu et fabriqu conformement aux normes de segurite internationales. Nous you remercions de dire avec precaution les informations suivantes avant la mise en marche du lecteur pour profiter d'une utilisation correcte et sans risque.

1.3.1 Précautions d'utilisation

Ne pas essayer d'ouvrir ou de modifier l'appareil. Supporte une température ambiente comprise entre +5^^ +35^^ .

1.3.2 Arret/Marche

La tension de l'alimentation du lecteur: DC 12VVeuillez connecter l'adaptateur secteur ou le cable d'adaptateur secteur à la prise de courant. Veillez à ce que le cable d'adaptateur ne soit pas endommagé ni subisse de pression. Il est recommendé de déconnecter l'adaptateur avant de le nettoyer afin de réduire le risque de décharge électrique. Évitez de connecter l'adaptateur au lecteur dans un environnement humide ou poussièreux. Ne remplacez pas

l'adaptateur, le cable ou le connecteur.

1.3.3 Interférence radio/compatibilité

• Presque tous les dispositifs électroniques receivevront l'interférence de radio quand ils ne sont pas correctement isolés. Voitre lecteur pourrait recevoir des interférences dans ces mêmes conditions.

• La conception et la fabrication de ce lecteur sont conformes aux normes de la FCC/CE et ont suivi les règles suivantes:

(1) Ce dispositif ne causera pas d'interférences nuisibles ;
(2) Ce dispositif pourrait receiveoir tout type d'interfERENCE, y compris celles produit des dysfonctionnements.

1.3.4 Réparation

En cas de panne, veuilles confier la réparation du lecteur à un technicien qualifié, le returner sur le lieu de vente ou nous contacter sur www.emtec-international.com. Ne tentez jamais de le réparer vous-même, au risque de l'endommager. Vos données pourraient être supprimées et vous pourriez vous exposer au danger.

1.3.5 Instructions de mise au rebut

Veuillez consulter les règlements en vigueur pour tous renseignements relatifs au recyclage des périhériques électriques dans votre pays de résidence.

1.3.6 Consignes de sécurité relatives au disque dur

Le Movie Cube utilise un disque dur interne pour la sauvégarde des données, ne nécessitant normalement pas de formatage ou de réparation.Merci de litre avec attention le chapitre « FAQ » et consulter notre site Web pour les mises à jour avant le formatage du disque dur. Si vous deviez formater le disque dur, veuillez notes les informations suivantes: Veuillez sélectionner FAT32 comme format du système en formant le disque dur. Si vous utilisez le système NTFS, le lecteur pourrait ne pas fonctionner correctement sous certaines conditions.Remarque: Le format de la partition NTFS est uniquement programmé pour la lecture (read-only) sur le disque dur. Le lecteur ne peut pas être formé dans les systèmes d'exploitation autres que Windows (par exemple: Mac).

• Un chic physique, électric, une panne d'électricité, un formatage du disque dur, etc..., peuvent cause la perte de toutes vos données. Merci de les sauvégarder au préalable.
• -II est recommandé de défragmenter le disque dur après une longue période d'utilisation.
• Sauvegardez régulièrement les données enregistrées sur le disque dur pour qu'elles poussent être recupérées en cas de corruption ou de perte. La Société Emtec ne prendra aucune responsabilité pour la perte des données enregistrées sur le disque dur.

1.3.7 Divers points

En utilisant cet apparéil, évitez tout contact avec de l'eau ou autre liquide. Si de l'eau est accidentellement renversée, veuillez utiliser un tissu sec pour absorber le liquide. Les produits électroniques sont délicats, en les utilisant évitez de les secouer ou de les cogner et n'appuyez pas trop fortement sur les boutons. Ne permettez aucun contact du lecteur avec de l'eau et autre liquide. Ne le démonze pas et ne le réparez pas vous-même, ne changez pas sa construction. Les dégât soccionnés rendraient la garantie non valide. N'appuyez pas trop fort sur les boutons du lecteur. Évitez de heurter le lecteur avec un objet dur, de le secouer et prenez soin de le tener éloigné des champs magnétiques.

1.4 Connexion

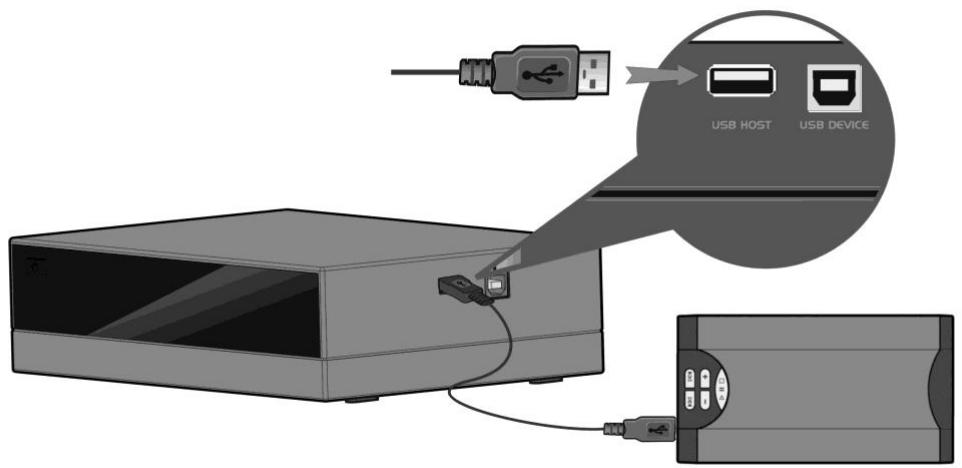

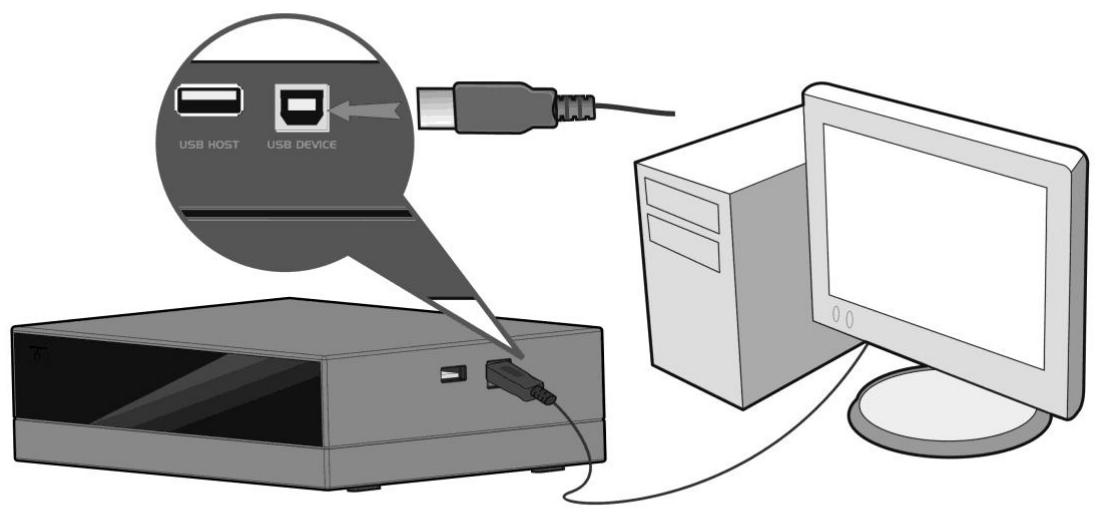

1.4.1 Connexion à l'ordinateur

Assurez-vous que le Movie Cube est mis sous tension; Branchez le mini-connecteur du cable USB au port USB du lecteur; Branchez le connecteur du cable USB à l'ordinateur.

1.4.2 Connexion avec péripériques USB (clé USB, USB HDD, etc.) Assurez-vous que le Movie Cube est mis sous tension; Connectez la clé ou le disque amovible HDD au port USB intégré du Movie Cube.

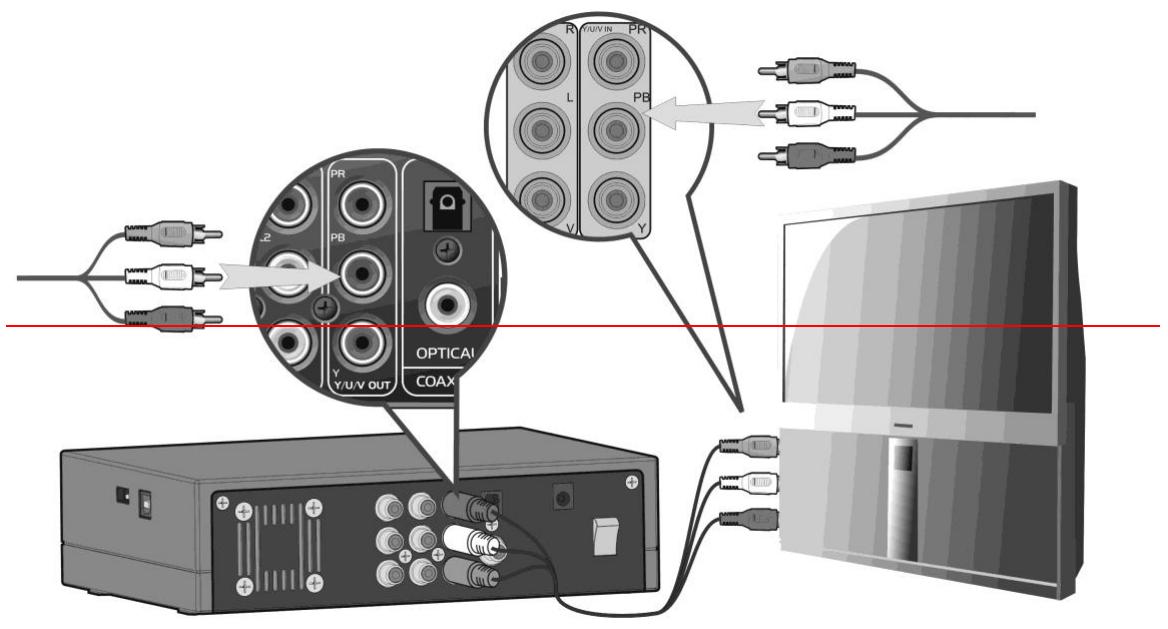

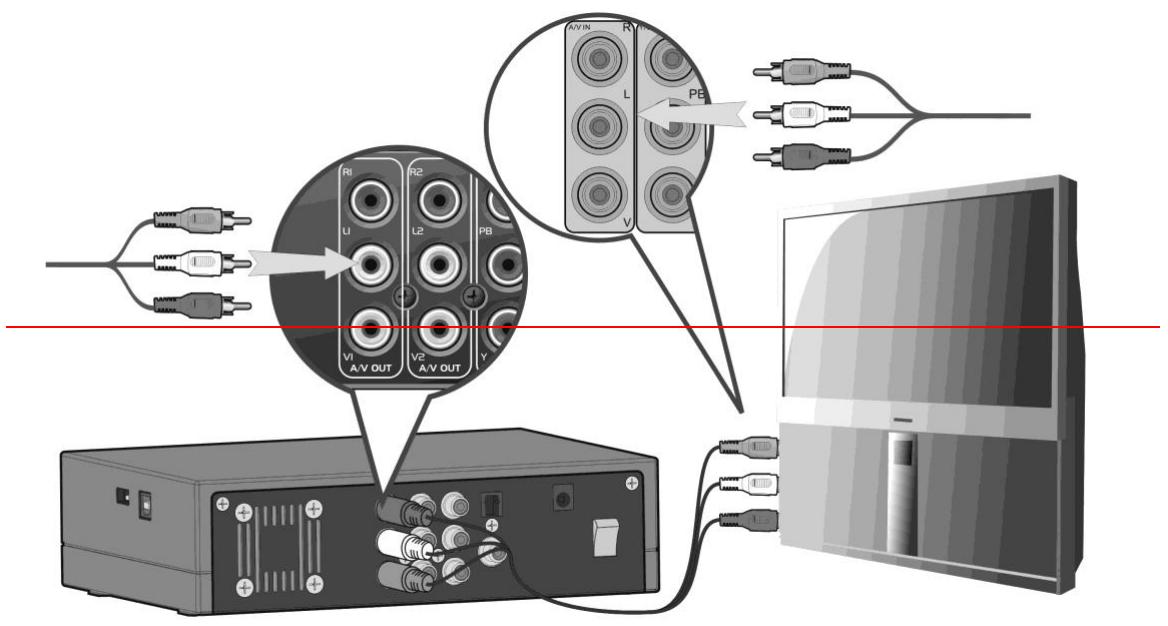

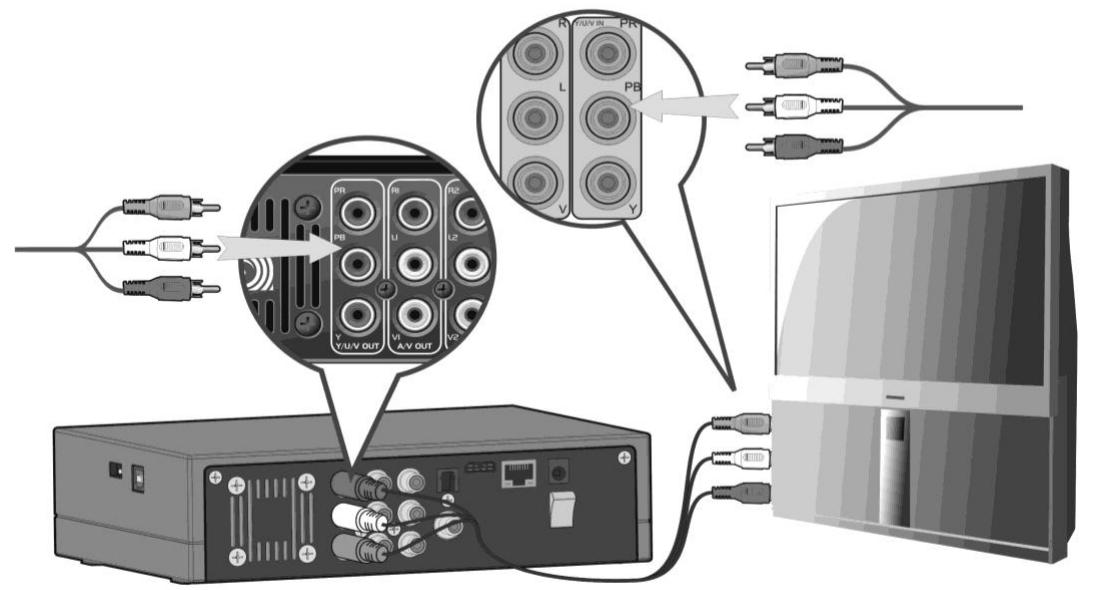

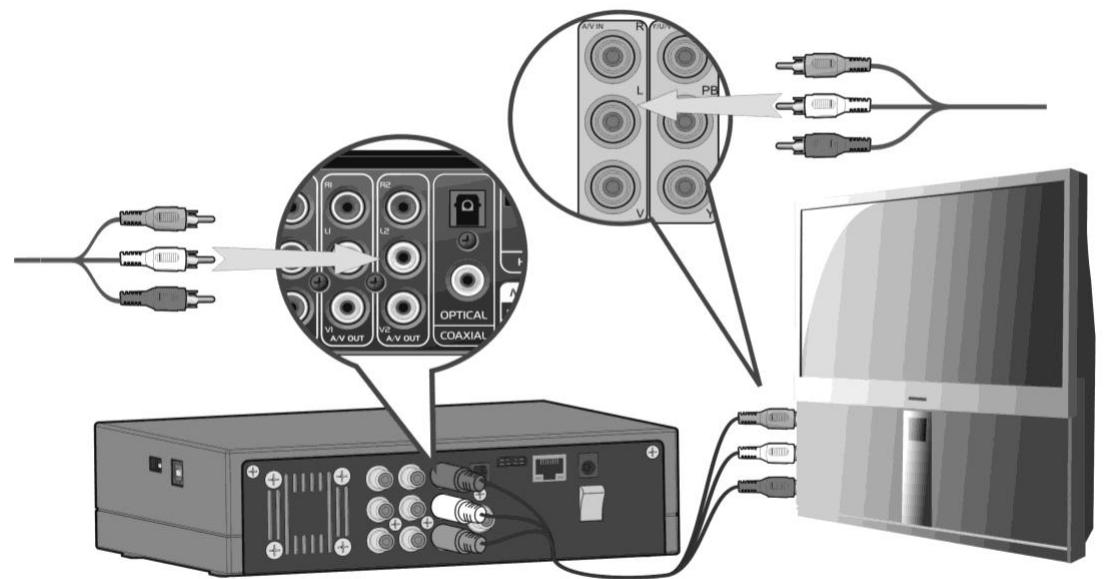

1.4.3 Connexion TV1. SORTIE A/Vinsérez le cable avec les 3 connecteurs dans la Sortie A/V du Movie Cube comme indiqué sur l'image;Insérez le cable avec les 3 connecteurs dans

I'entree A/V de la TV comme indiqued sur

I'image;

1. Y/Pb/Pr Câble Sortielsérez le cable à 3 connecteurs dans le Y/Pb/Pr connecteur jack de l'appareil comme indiqué sur l'image; Insérez le cable à 3 connecteurs dans le Y/Pb/Pr jack de la TV comme indiqué sur l'image;

Connexion Audio en utilisant la Sortie Video Y/Pb/Pr: Méthode A: Utilisez la Sortie Audio de la prise A/V out;

Méthode B: Utilisez la Sortie Audio de la prise coaxial S/PDIF ou prise optique (non fourni).

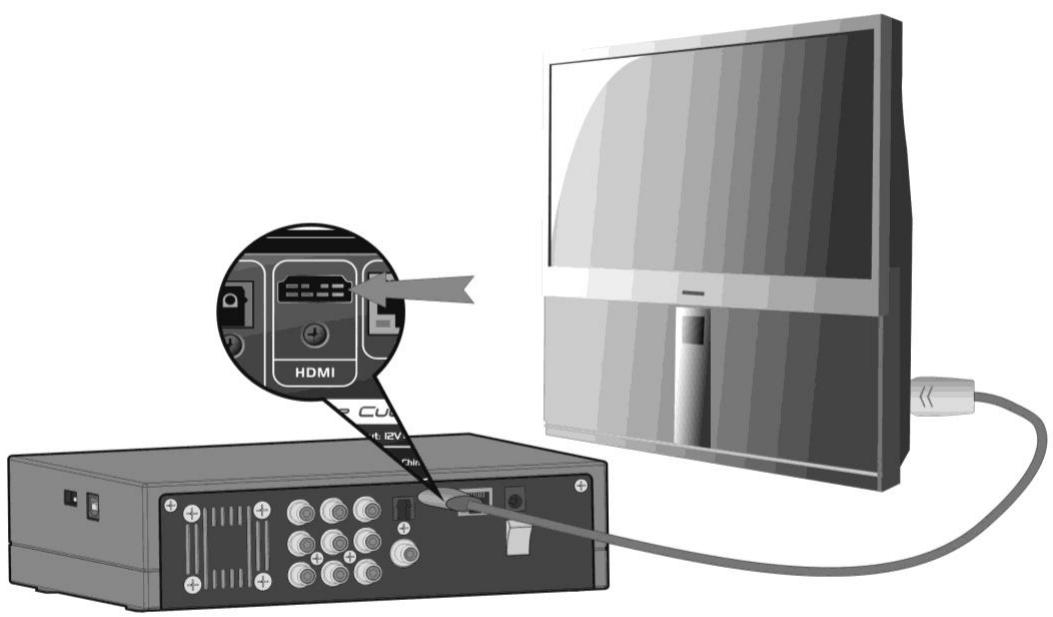

3.SortieHDMI

Comme indiqué sur l'image ci dessous, branche le cable HDMI (non fourni) dans le port HDMI situé à l'arrière du Movie Cube et à l'entrée HDMI de votre TV.

Grâce à la technologie HDMI profitez d'une qualité audio et video de haute résolution.

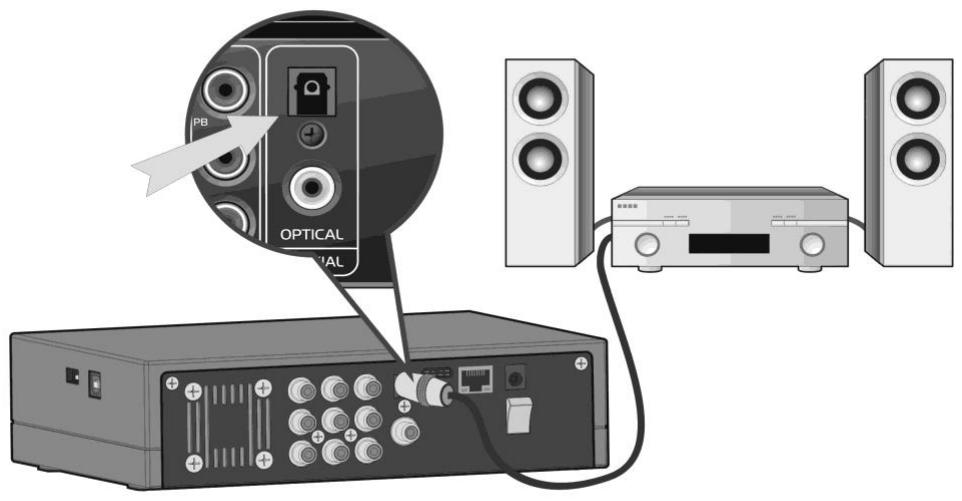

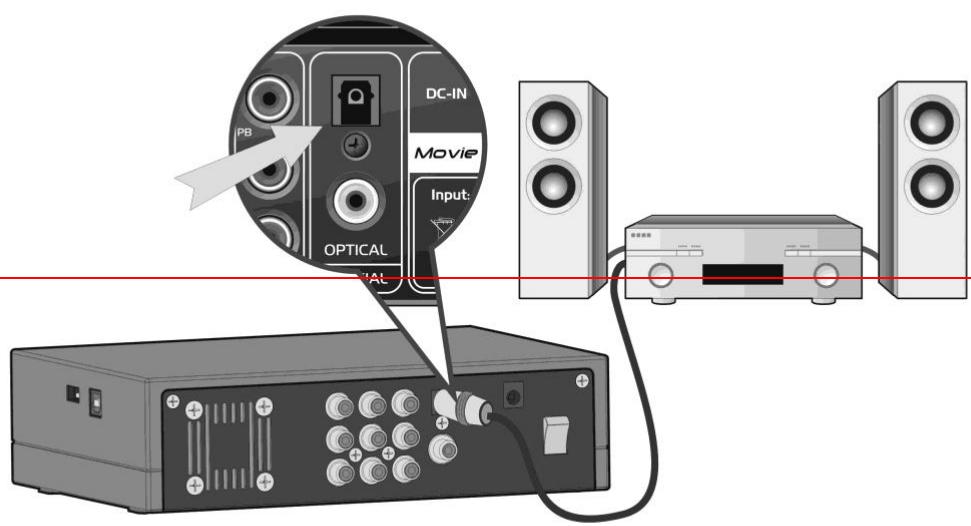

1.4.4 Connexion à un matériel audioVeuillez suivre l'illustration :

Le Movie Cube peut transmettre les signaux audio par cable coaxial numérique via le

connecteur RCA (non fourni) ou par cable optique via le connecteur Toskin (non fourni). Tout dépend de votre système d'entrée.

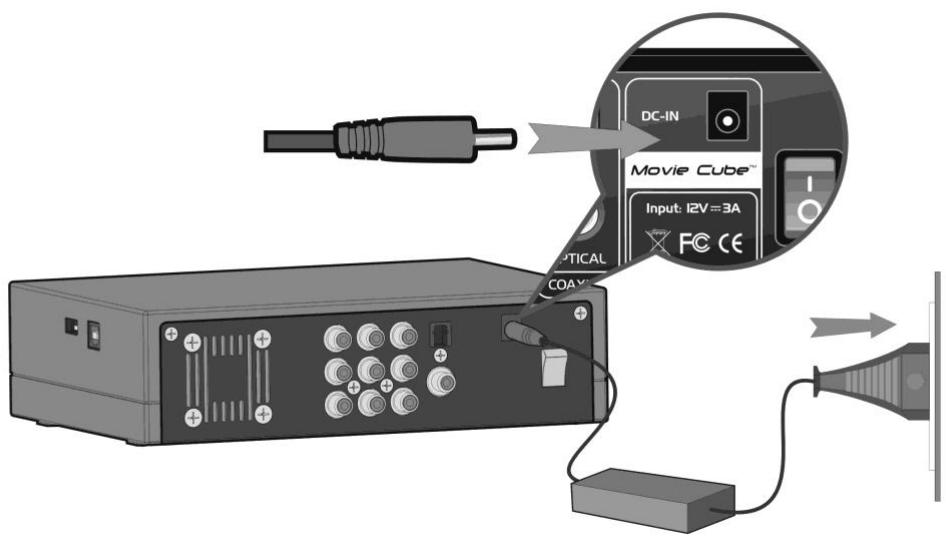

1.4.5 Connexion à l'alimentation électrique Connectez l'adaptateur AC au connecteur entrée DC du Movie Cube comme indiqué sur l'image.Branchez l'adaptateur AC à la prise électrique.

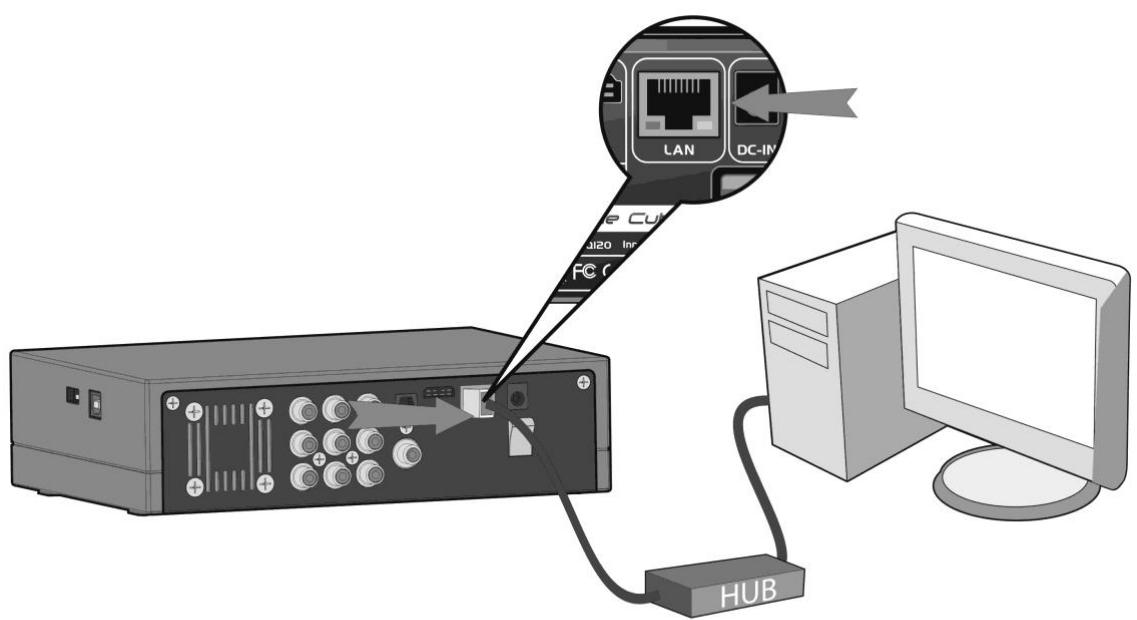

1.4.6 Connexion Ethernet

Pour connecter le Movie Cube à un réseau Ethernet, il vous faut avoir un cable réseau RJ45 Cat5, Cat5e ou Cat6 (non fourni).

1) Veuillez connecter la prise réseau au port RJ45 du Movie Cube
2) Connectez l'autre prise à un port RJ45 de votre routeur, commutateur, ou HUB.

1.4.7 Connexion de l'adaptateur USB sans fil WiFi

Assurez-vous que le Movie Cube est mis sous tension;
- Branchez l'adaptateur USB sans fil WiFi sur l'un des ports USB situé à l'arrière.

1.5 Première Utilisation

1.5.1 Installation du FirmwarePour les utilisateurs qui ont acheté un lecteur sans un disque dur pré-installé et qui désirent installer un HDD SATA, veuillez consultez le chapitre 9.1 ' Installation du Firmware' de ce manuel.

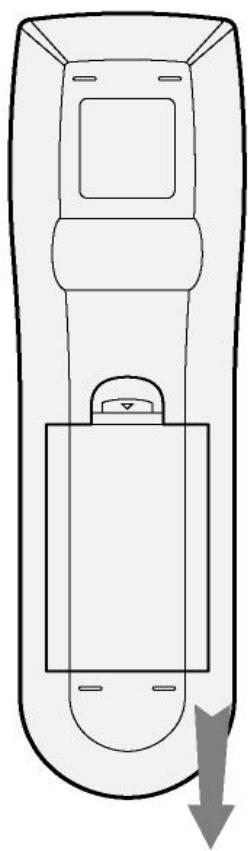

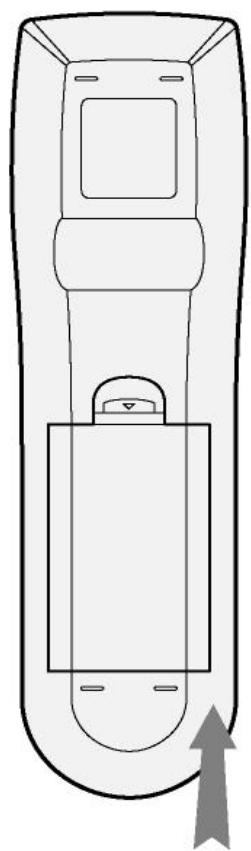

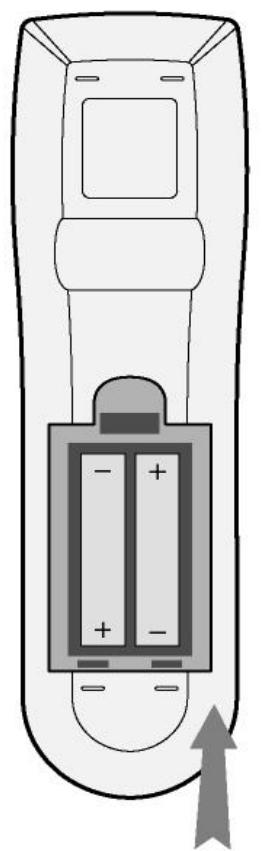

1.5.2 TélecommandePremière utilisation de la télécommandelInstallez les piles avant l'utilisation de la télécommande, les étapes d'installation sont à suivre comme illustrées ci-dessous:

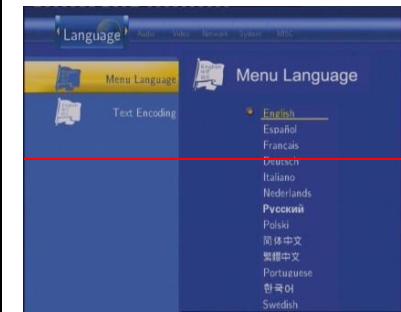

1.5.3 Sous/Hors Tension, réglage de la langue1. MarcheAprès avoir branché le Movie Cube, appuyez sur le bouton d'alimentation POWER.

La LED POWER à l'avant de l'appareil devient rouge.
- Appuyez sur le bouton STANDBY à l'avant du Movie cube ou sur la télécommande pour activer le système. Attendez quelques secondes pour acceder au système.
La LED POWER devient bleue.

1. ArrêtAppuyez sur le bouton STANDBY à l'avant pourmettre l'appareil en mode veille.

2. Au sujet du lecteur

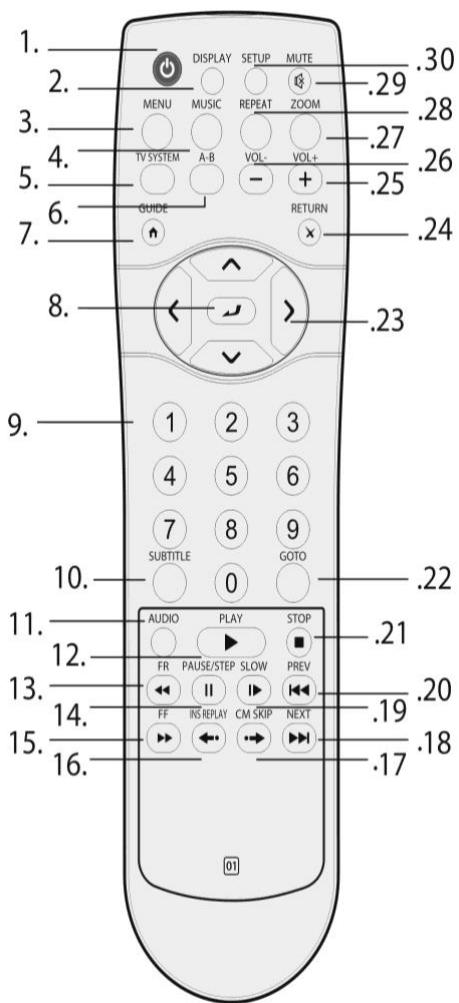

2.1 Télecommande

Toutes les fonctions du Movie Cube sont accessibles en utilisant les boutons de la télécommande.

Suivez les instructions ci-dessous pour connaître l'utilisation de chaque bouton et sa fonction:

1. Marche/Arrêt	2. Ecran
3. Menu	4. Musique (MUSIC)
5. Système TV (TV SYSTEM)	6. A-B
7. Guide	8. Entrée (ENTER)
9. Boutons numériques	10. Sous-Titre (Subtitle)
11. AUDIO	12. Lecture (Play)
13. Retour Rapide FR	14. Pause/Stop
15. Avance Rapide FF	16. RELIRE INST (INS REPLAY)
17. (CM PASSER) CM SKIP	18. Suivant
19. Ralenti (SLOW)	20. Précédent (PREV)
21. Stop	22. Allez à (GOTO)
23. Bouton de navigation	24. Retour
25. VOL +	26. VOL –
27. ZOOM	28. RÉPÉTER

1. PAUSE

TEMPORAIRE

VOLUME (MUTE)

1. RÉGLAGE

(SETUP)

Numéro	BOUTON(BUTION)	Fonction
1		Marché/Arrêt Appuyez pourmettre en veille ou activer le Movie Cube
2		Affichage (DISPLAY) Appuyez sur ce bouton pendant la lecture et l'affichage apparaît sur l'écran, indiquant le numéro de piste, le temps écoulé et le temps restant
3		BOUTON Menu (MENU)Appuyez sur ce bouton pendant la lecture de musique et un menu d'outils s'affiche à l'écran vous permettant d'ajouter le morceau actuel à la liste de lecture.
4		Bouton Musique (MUSIC): Appuyez sur ce bouton pour développer une lecture dans la première liste de lecture. Appuyez à nouveau sur le bouton pour passer à la liste de lecture suivante et dire un nouveau morceau.
5		Bouton SYSTÉME TV (TV SYSTEM button): Appuyez sur ce bouton pour commuter entre NTSC, PAL, 480P, 576P, 720P et 1080i.
6		Bouton A-B: Appuyez sur ce bouton pour installer le point de départ et la fin d'une section à répéter.
7		Bouton GUIDE: Appuyez sur ce bouton pour visualiser le menu guide.
8		Bouton ENTRÉE (ENTER): Appuyez sur ce bouton pour faire ou valider vos choix dans les options du menu.
9	1 2 3 4 5 6 7 8 9 0	Boutons numériques (Numeric buttons):Appuyez sur ces boutons pour entracer les numérores des chaînes ou les entrées numériques durant la modification des paramètres.
10	SUBTITLE	Bouton SOUS-TITRES (SUBTITLE):Appuyez sur ce bouton pour faire apparaitre les sous-titres.
11	AUDIO	Bouton AUDIO (AUDIO): Appuyez sur ce bouton pour sélectionner une piste audio.
12	PLAY	Bouton LECTURE (PLAY) Appuyez sur ce bouton.Commencer la lecture d'un titre.
13	FR	Bouton RETOUR RAPIDE (FAST REWARD) Appuyez sur ce bouton pour returner rapidement en arrièrependant la lecture en cours.Appuyez dessus à plusieursreprises pour accélérer ou réduire la vitesse.
14	PASTSE/STEPII	Bouton PAUSE/STOP Appuyez sur ce bouton pour faireune pause pendant la lecture.Appuyez de nouveau sur cebouton pour passer au cadre suivant.Appuyez sur cebouton pour reprendre la lecture.
15	FF	Bouton AVANCE/RAPIDE (FAST FORWARD):Appuyez sur ce bouton pour faire avancer rapidement la lecture en cours.Appuyez à plusieursreprises pour accélérer ou réduire la vitesse.
16	INS REPLAY	Bouton LECTURE INSTANTANÉE (INSTANTREPLAY):Appuyez sur ce bouton pour returner de 10secondes en arrêté par rapport à la lecture en cours, unefonction appréciée surtout durant la visualisation desprogrammes sportifs.
17	CM SKIP	Bouton PASSER (CM SKIP):Appuyez sur ce bouton pouravancer de 30 secondes pendant la lecture.
18	NEXT	Bouton SUIVANT (NEXT):Appuyez sur ce bouton pourpasser sur un titre au chapitre suivant.
19	SLOW	Bouton RALENTI (SLOW MOTION):Appuyez sur cebouton pour effectuer une lecture au ralenti.Trois paramètres de mouvement sont disponibles.Appuyez surce bouton pour reprendre la lecture en cours.
20	PREV	Bouton PRÉCÉDENT(PREVIOUS)Appuyez sur ce bouton pour aller au chapitre précédent d'un titre.
21	STOP	Bouton ARRÊT (STOP): Appuyez sur ce bouton pour arrêter la lecture.
22	GOTO	BOUTON ALLER SUR (GOTO): Appuyez sur ce bouton pour sauter sur un point spécifique d' un titre. Spécifiez le point en donnant le Titre, le Chapitre et le Temps.
23		Boutons de navigationAppuyez sur les flèches pour sélectionner les options du menu.
24	RETURN	Bouton RETOUR (RETURN):Appuyez sur ce bouton pour returner à l'écran précédent en naviguant dans les menus.
25	VOL+	Bouton VOL+: Appuyez sur ce bouton pour augmenter le volume.
26	VOL-	bouton VOL-:Appuyez sur ce bouton pour diminuer le volume.
27	ZOOM	Bouton AGRANDIR (ZOOM): Appuyez sur le bouton ZOOM pour agrandir l'image (photo ou video)
28	REPEAT	Bouton RÉPÉTER 1/TOUT (REPEAT 1/ALL): Appuyez sur ce bouton pour régler l'options, le chapitre, le titre ou arrêt.
29	MUTE	Bouton MUTE (Pause Temporaire de volume) Appuyez sur ce bouton pour couper la sortie audio et une nouvelle fois pour reprendre.
30	SETUP	Bouton INSTALLATION: ( SETUP): Appuyez sur ce bouton pour acceder directement au Menu d'installation.

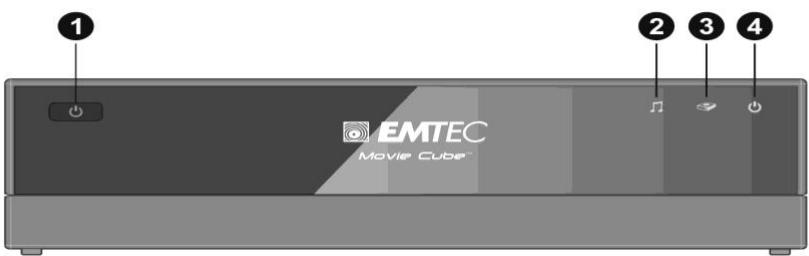

2.2 frontal

Panneau

1. Marche/Arrêt/Veille

2. Indicateur de fonctionnement HDD

3. Indicateur Musique

4. Indicateur de fonctionnement de l'appareil

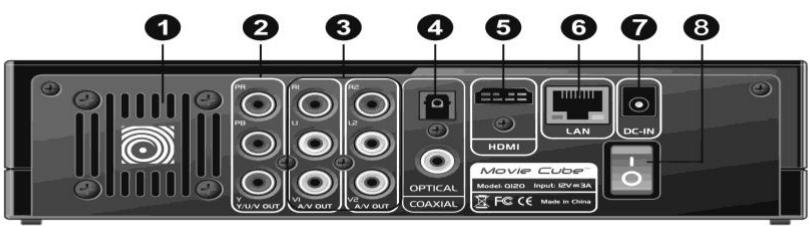

2.3 Panneau Arrière

1. Grille de ventilation
2. Y/Pb/Pr Câble Sortie
   5.Sortie HDMI
3. Connecteur jack DC ENTREE

2.Sortie A/V
4. Connecteur jack Optique / Coaxial S/PDIF
6. Port Ethernet RJ45
8. Arret/Marche

2.4 Panneau létral gauche

1. Port USB (Type A)
2. Port USB (Type B)

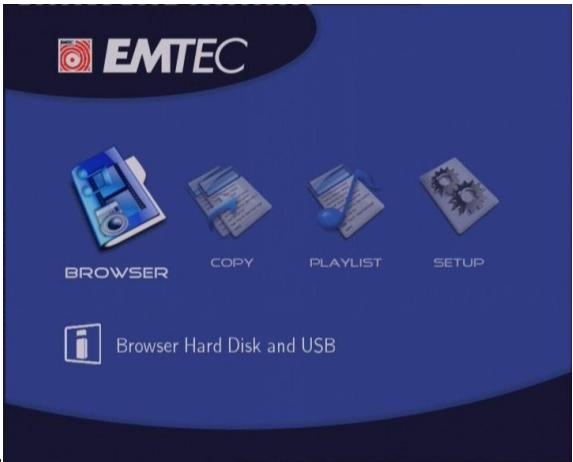

3. Mise en route

Mettez le système sous tension et il affichera un menu de guide après quelques secondes.

Pour entrer dans ce menu, appuyez aussi sur le bouton GUIDE de la

telecommande.

3.1 Sélection de Navigateur - Lecture des Fichiers Multimédia

Voussoupiezarcourir tous les fichiers multimédia (Videos/Musique/Photos) stockés sur le disque dur ou un périphérique USB ou en réseau et tout visualiser sur votre écran. Pour entrén dans le navigateur de menu, selectionnez l'icone Navigateur (Browser) sur l'écran menu.

3.2 Fonction copie - Menu copie de fichiers

Pour entrer dans le menu copie de fichiers, Sélectionnez l'icône Copy sur l'écran menu afin de copier les fichiers USB, HDD et réseau.

3.3 Sélection de Liste de lecture - Musique Playlist

Pour entrer dans le menu liste de lecture, selectionnez le bouton Playlist sur l'écran menu.

3.4 Sélection de l'installation Pour entrer dans le menu de paramétrage, sélectionnez le bouton Set Up de la télécommande ou le bouton Set Up sur l'écran menu.

4. Menu d'Installation

Le menu d'installation vous permet de configurer la langue, l'audio, la video, le réseau et les paramètres du système. Pour entrer dans le menu, Sélectionnez Set Up dans le menu ou sur la télécommande.

4.1 Modification des Paramètres de Langue

Appuyez sur

de la télécommande et

sLECTIONnez la langue dans la barre de menu.

Menu langue

Sélectionnez pourCHOISIR la langue de l'OSD (Menu

Appuyez sur

et
pour

sLECTIONner votrechoixdelangue.

Appuyez sur ce bouton

pour confirmer.

Encodage de Texte

Sélectionnez pour installer l'encodage de

Appuyez sur et pour selectionner l'encodage du texte.

Appuyez sur ce bouton pour confirmer.

4.2 Modification des Paramètres Audio

Appuyez sur et selectionnez Audio dans la barre de menu.

	Audio Night Mode S/PDF (coaxial) OFF On Comfort	Audio Night Mode S/PDF (coaxial) Off On Comfort
	Appuyez sur et pour sélectionner Off, On et comport.
S/PDF	L'installer.
	Appuyez sur S/PDF pour
	I'installer.
	Appuyez sur S/PDF (coaxial)	Audio Night Mode S/PDF (coaxial) OFF On Comfort
	Appuyez sur S/PDF (coaxial)	Audio Night Mode S/PDF (coaxial) OFF On Comfort
	Appuyez sur S/PDF (coaxial)	Audio Night Mode S/PDF (coaxial) OFF On Comfort
	Appuyez sur S/PDF (coaxial)	Audio Night Mode S/PDF (coaxial)
	Appuyez sur S/PDF (coaxial)	Audio Night Mode S/PDF (coaxial)
	Appuyez sur S/PDF (coaxial)	Audio Night Mode S/PDF (coaxial)
	Appuyez sur S/PDF (coaxial)	Audio Night Mode S/PDF (coaxial)

4.3 Modification des Paramètres Video

Appuyez sur

et

de la télécommande et selectionnez Video dans la barre de

menu.

Affichage

Sélectionnez pour ajuster

l'affichage

Appuyez sur

et pour

sèlectionner Pan Scan, letter box (boîte à matériel), 4:3 ou 16:9. Appuyez

pour confirmer.Pan Scan 4:3 : Affiche une vue

panoramaque en plein écran. Sélectionnnez quand votre TV est sur norme 4:3

Letter Box 4:3 : Affiche une large image avec 2 cordures noires sur la partie supérieure et inférieure de l'écran. Sélectionnez 4.3 quand votre TV est sur norme 4:3

16:9 : Pour comprimer l'image afin de la convertir entièrement. Sélectionnez quand votre TV est sur norme 16:9

Luminosité	Sélectionnez pour ajuster les niveaux de brilliance. Appuyez sur et pour ajuster la luminosité. Le nouveau paramètre peut être visualisé sur l'écran. Appuyez sur pour confirmer.
Contraste	Sélectionnez pour ajuster les niveaux de contraste. Appuyez sur et pour ajuster le contraste. Le nouveau paramètre peut être visualisé sur l'écran. Appuyez sur pour confirmer.
Sortie Video	Sélectionnez pour ajuster le type de sortie de la video. Appuyez sur et pour installer le type de sortie video, selon vos préférences. Appuyez sur pour confirmer.

Système Video

Sélectionnez pour ajuster le système de

ppuyez sur et pour selectionner le type de système TV,

pour confirmer.

4.4 Modifier les paramètres réseau

Veuillez consulter le guide d'utilisation disponible dans la boite de l'adaptateur USB WiFi Wi200 disponible dans le package pour plus d'informations sur ces paramètres

4.5 Modification des paramètres système

Appuyez sur et de la télécommande et seLECTIONnez System dans la barre de

Restaurer par Default

Sélectionnez pour returner aux paramètres de configuration par

Un message de confirmation

s'affichera. Sélectionnez OK et appuyez sur Enter pour rétablit tous les paramètres par défauts.

4.6 Modification de paramètre MISCAppuyez sur et de la télécommande

pour selectionner MISC sur la barre de menu.

5. Menu Navigateur

La fonction Navigateur vous permet de parcourir vos fichiers et écouter de la musique, visualiser les photos ou videos stockés sur le disque dur, un périphérique USB ou le réseau.

Pour entrer dans le menu, selectionnez le Navigateur (Browser).

sLECTIONner le support sur lequel les fichiers sont stockés et appuyez sur pour

confirmer.

Quand les données sur disque dur ou périhérique USB sont connectées ou le système réseau détecté, vous pouvez visualiser vos videos et photos et écouter de la musique.

5.1 Navigation

navigation. Ce menu vous permet de visualiser tous les fichiers audio et video disponibles.

5.2 Navigation MusiqueUtilisez et de la télécommande pour selectionner la barre Musique (Music).

Tous les fichiers audio apparaisent à l'écran. Appuyez sur et pour

sLECTIONner le morceau que vous foulez écouter. Appuyez sur pour confirmer.

Appuyez sur le bouton MENU et une barre d'outils s'affiche vous permettant d'ajouter la

musique en cours aux listes de

lecture..

5.3 Navigation Photos

Utilisez

de la télécommande pour selectionner la barre

Photo.

Tous les fichtiers photos apparaisent a t'ecran. Appuyez sur et pour

sLECTIONner la photo que vous foulez voir. Appuyez sur pour confirmer. La photo s'affiche en plein écran.

Remarque 1: Quand les photos sont affichées dans le mode plein écran, la fonction diaporama démarrera automatiquement.2. Vous pouze simultanément parcourir les photos tout en écoutant vos morceaux préféres.

Pendant que vous parcourez les photos, vous pouvez appuyer sur ou pour faire pivoter une photo. En plus de la rotation d'une photo, vous pouvez également appuyer sur ZOOM afin de l'agrandir. Trois niveaux d'agrandissement sont disponibles.

5.4 Navigation Fichiers video

Utilisez

de la télécommande pour selectionner la barre des films

(Movies)

Tous les fichiers video apparaissent à l'écran. Appuyez sur et pour selectionner le film que vous VOULEZ voir. Appuyez sur pour confirmer. Le film s'affiche en plein écran.

Cette fonction supporte DAT, VOB, IFO, MPG, AVI et des formats de fichier TS. En visionnant

un film en mode plein écran, vous pouvez appuyer sur ZOOM et agrandir l'image.

Quatre niveaux d'agrandissement sont disponibles.

5.5 Navigation via le réseau

Vou puez visuaise les fichiers multimédia partagé sur le réseau local à l'aide des réseaux Ethernet ou WiFi

Merci de litre attentivement le mode d'emploi de l'adaptateur USB WiFi Wi200 EMTEC pourrialcder a tous les parametrages necessities.

Vous avez deux possibilités pour retrouver vos fichiers multimédia partagés sur votre réseau local enCHOISIGANT NET dans le menu de Navigation. La première possibilité est de naviguer par le groupe de travail.La deuxieme possibilité est de naviguer par « Mes

5.5.1 Naviguer par le Groupe de travail-vous peuvent selectionner le groupe de travail auquel votre PC apparient depuis la liste du groupe de travail, trouvez le nom de votre PC et appuyez

Sélectionnez alors le fichier multimédia partagé que vous voulez

parcourir.

Remarque: Pendant la lecture des videos haute définition (résolution jusqu'à 720p / 1080i / 1080p) via Ethernet ou WiFi, les images peuvent bloquer. Ce phénomène est lié à la limitation de la vitesse de transmission du réseau ou la force du signal.

5.5.2 Navigation par ' Mes Raccourcis 'Voues pouvez aussi installer 'le Serveur Specificifiques des fichiers IP' et y acceder à partir de « Mes Raccourcis » dans le menu.

Appuyer sur MENU et le menu s'affiche.

Navigateur de Réseau

Sélectionnez pour installer le Mot de passer du réseau (Net User ID), Fichiers Spécifiques Hébergement IP, qui vous permettent de parcourir des fichiers sur le RÉSEAU par Mon Raccourci

ctionnez l'Utilisateur ID du Réseau (Net User ID) et un clavier s'affiche. Utilisez les flèches de navigation pour sélectionner deslettres et des chiffres. Sélectionnez CAPS pour passer deslettres majuscules aux minuscules. Appuyez < - pour supprimer une dette. Appuyez -> pour insérer un espace. Appuyez surbouton pour entrer chaque dette ou chiffre.

ctionnez le Mot de Passe du Réseau et l'écran muni d'un clavier s'affichera. Voir ci-dessus.

Sélectionnez l'hébergement de fichiers

Spécifiques IP et utilisez les boutons Navigational et Numeric pour

entrer l'adresse IP. , or . Appuyez sur ce bouton pour confirmer.

Sélectionnez le raccourci ajouté et appuyer sur pour

confirmer

Sélectionnez alors le fichier multimédia partagé que vous poulez parcourir.

6. Menu Copie de Fichier

Selectionnez Copy pour entrer dans le menu Copie fichier. Vous pourrez alors copier des

fichiersentrele Movie Cube, les péripériques branchés et le

Réseau.

Etape 1 : Sélectionnez le support source et le support destination.

Appuyez sur

et pour

sLECTIONner le support. Appuyer sur pour annuler et pour passer à l'etape suivante.

Etape 2 : Sélectionnez les fichiers sources que vous poulez copier.

Appuyez sur

pour sélectionner les

fichiers, sur pour annuler et pour passer à l'étape suivante.

Etape 3 : Sélectionnez le dossier de destination pour stocker les fichiers.

Appuyez sur et pour

sLECTIONner le dossier. Appuyez sur pour annuler et pour passer à l' étape suivante.

Etape 4: Procedez à la copie des fichiers

sLECTIONNÉS.

Appuyez sur

pour selectionner OK, appuyez sur pour confirmer. La procEDURE de copie commence.

7. Menu List de lecture ( Playlist)

Le menu de Liste de lecture vous permet de parcourir et entendre votre musique favorite dans les listes de lecture. Pour entrer dans le menu, selectionnez la Playlist du guide menu. Il existe jusqu'à cinq listedes de lecture possibles.

8. Fonction NAS

Le Movie Cube peut être utiliser comme NAS (Network-Attached Storage). Un serveur NAS

est un disque dur distant qui a pour vocation d'être accessible depuis des serveurs clients (voiture PC) à travers le réseau pour y stocker des données.

Saisissez: \NAS ou \IP Address dans la fenêtre Executor (accessible depuis le menu Demarrer du PC).

Par exemple si l'adresse IP du Movie Cube est 192.168.0.9, taper: 192.168.0.9 ou NAS), et cliquer sur OK. Vous accéderez depuis vote PC aux fichiers multimédia stockés sur le Movie Cube. Vous pouvez:gérer, lore ou copier les fichiers multimédia du Movie Cube sans chaque fil relié au PC.

Note: Les partitions NTFS (New Technology File System) pourront être lues uniquement.

9. Installation de Firmware et Mise à jour

Le Firmware est le système d'exploitation (l'OS) de votre dispositif.

9.1 Installation de Firmware

SI vous installez un disque dur pour la première fois (ancien ou nouveau), nous vous remercions de suivre les étapes suivantes.

Etape 1: Back up données

Effectuez un back up de vos données avant d'instructor le disque dur dans l'appareil. Les étapes suivantes effaceront toutes les données actuellment stockées sur le disque dur.

Etape 2 : installation du disque dur

Suivez le guide d'installation du disque dur pour l'installer dans l'appareil.

Etape 3 :

Vous avez besoin d'une clé USB pour l'installation du firmware. Copiez les 6 fichiers du CD d'installation sur la clé USB.

aryl.ttf

TrueType Font file

140 KB

part.txt

Text Document

1 KB

install.img

IMG File

31,213 KB

video firmware.bin

BIN File

1,079 KB

install a

File

2,544KB


720×576

Bitmap Image

Etape 4: Connecter la clé USB

Connectez la clé USB au port USB du Movie Cube

Etape 5: Pressez le bouton Standby/Veille

Etape 6: Connecter le cable d'alimentation

Branchez le cable d'alimentation dans le DC IN jack et appuyez sur le bouton POWER.

Attendez environ 3 secondes ou plus, puis relâchéz le bouton Standby/Veille.

L'installation du firmware commence dans un laps de temps d'environ 30 secondes. Les indicateurs LED se mettent à clignoter. Si l'appareil est connecté à une TV, une page d'installation jaune apparait à l'écran.

Attendez environ 10 minutes pour que l'installation soit complète. Les indicateurs LED s'éteignent et le Movie Cube se met en voille automatiquement. Appuyez sur le bouton Standby/Veille à l'avant ou sur la télécommande pour activer le Movie Cube.

Remarque:

Ne pas eteindre pendant l'installation.

Ne pas débrancher la clé USB pendant l'installation.

9.2 Mise à jour du firmware

Les mises à jour de firmware peuvent vous apporter de nouvelles fonctionnalités, des améliorations et des corrections d'erreur.

Pour vérifier si vous avez la dernière version firmware :

1. Sélectionnez MISC dans le menu d'installation
2. La dernière version firmware apparait
3. Comparez avec votre dernieré version firmware

Téléchargez la dernière version du firmware à partir de notre site Internet: www.emtec-international.com.

Etape 1: Préparation de la clé USB

Copiez les 6 fichiers sur votre clé USB

Etape 2 :

Ouvrez le fjichier "part.txt" dans la clé USB avec WordPad et assurez-vous de modifier "option-install" en "option-upgrade"

Option install : cette option permet l'installation du firmware qui va formater complètement le disque dur (les données stockées sur le disque seront effacées)

Option upgrade : cette fonction permet de mettre à jour le firmware (les données stockées sur

le disque sont preservées)

Etape 3: Répétez étape 4, 5 et 6 du chapitre "Installation Firmware"

Remarque: Quand l'installation ou la mise à jour est finie, plusieurs partitions du système auront été créées. Ne supprimez aucune de ces partitions en cas d'erreur sur le disque dur.

10. Annexes

10.1 Spécifications

USB CompatibleUSB HDD Autres périphériques USB

USB2.0

FORMATSCOMPATIBLES:DAT/VOB/IFO/MPG/AVI/MPED-2 TS :

MP3/OGG/WMATaux de compression: entre 32 kbps et 320 kbpsJPEG/BMP

CODECS COMPATIBLES :MPEG-1/MPEG-2MPEG-4 ASP: XviD

VIDÉO CODECS SUPPORTÉS:MP2/MP3 /OGG Vorbis/WMA Norme (DRM, Pro et Avancé)

FORMATS DE SOUS-TITRES SUPPORTÉS: SRT, SMI, SSA

SPÉCIFICATION VIDEOSortie Compos 1 Vpp 75 Ohm Sortie

Composants Y:1 Vpp 75 OhmCb:0.7 Vpp 75 OhmCr:0.7 Vpp

75 Ohm

Sortie HDMI HDMI version 1.1

PERFORMANCE AUDIODA Convertisseur

24-bit/192kHZDA Convertisseur 24-bit/96kHZSignal de

bruit (1 kHZ) ≥ 95dBPortée dynamique ≥90dB

(1kHZ)

Chaine ≥95dBSeparationHarmonique total

Déformation (1 kHZ) ≤ -85dB

RESEAU

WiFi 802.11b/g, taxa de transfert jusqu'à 54Mbps

(compatible avec l'adaptateur USB WiFi EMTEC Wi200)

GENERALAlimentationA AC 100~240V 50~60HzApprox. 35 W

Remarque : Les spécifications et la conception de ce produit peuvent être modifiées sans avertissement préalable.

10.2 FAQ (Questions les plus fréquentes)

Question 1. Mon ordinateur ne reconnaît pas le lecteurRéponse:(1) Assurez-vous que le lecteur est allumé. Si le lecteur est étèint, l'ordinateur ne pourrait pas le détecter;(2) Assurez-vous que le lecteur est connecté à l'ordinateur. (Se reporter à 1.4.1 pour connecter le lecteur à l'ordinateur);(3) Si vous utilisez Windows 98SE, installez d'abord le pilote USB. ÀpRES l'installation, redémarrez l'ordinateur. Puis connectez à nouveau le lecteur à l'ordinateur. (Se reporter à 1.4.1 pour connecter le lecteur à l'ordinateur);(4) Si vous avez installé le pilote de Windows 98SE sur Windows® XP, 2000, ou ME édition, des problèmes peuvent survenir;(5) Il n'est pas conseillé d'utiliser les ports USB à l'avant de votre ordinateur, essayez d'utiliser les ports USB situés à l'arrière parce que ceux de devant sont souvent non alimentétés.

Question 2. Lorsque j'essaie de déconnecter le dispositif USB, je recois le message "Le volume générique du dispositif ne peut pas être arrêté maintainant. Essayez d'arrêté le dispositif plus tard". Que doit je faire?

Réponse:

Fermez tous les programmes qui peuvent avoir accès aux données du lecteur, y compris Windows® Explorer. Si cela ne marche pas, fermez tous les programmes et attendez encore 20 secondes, puis réessayez l'icone de la flèche verte. Si cela ne marche toujours pas, fermez le lecteur et déconnectez le cable USB.

Question 3. Je trouve des noms de fichiers et de dossiers que je n'ai jamais créé et ces noms sont très bizarres. Réponse:

Apparemment, la table d'allocation de fichier (FAT) est erronnée. Cela peut etre du à la fermeture du lecteur (en raison de la faible puissance de la batterie) alors que la connexion USB lisait ou écrivait des fichiers sur votre ordinateur. Windows et Macintosh écrivent souvent des fichiers supplémentaires sur le disque dur tels que finder.def ou info volume système. Ces fichiers sont normaux et sans risque pour le lecteur.

Question 4. J'ai utilisé mon lecteur pour transférer des fichiers de et vers différents ordinateurs. La défragmentation du disque dur du lecteur

I'endommagera-t-il?Réponse:

La défragmentation du disque dur du lecteur peut être utile après le transfert de nombreux fichiers de et vers le lecteur. Il n'est jamais dangereux d'utiliser la défragmentation sur le lecteur. Assurez-vous qu'aucun autre programme n'est en cours lorsqu vous utilisez l'utilitaire de défragmentation de Windows®. Assurez-vous que vous avez connecté le lecteur à l'adaptateur réseau externe pendant cette procédure.

Question 5. Mes fichiers ont disparu du lecteurRéponse:

Assurez-vous que vous parcourez vos fichiers en mode correct de navigation, ce qui signifie avec des vues filtrées correctes telles que Photos, Music ou Vidéos.

Question 6. Pourquoi certains formats photos compatibles n'apparaissant pas en mode photo?

Réponse:Le format JPEG compte différents modes. Le lecteur ne supporte pas tous les modes. Vous doivent changer votre format photo comme suit:

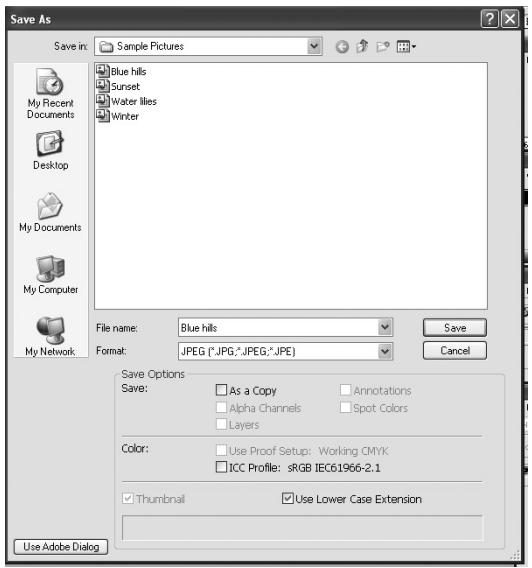

(1) Utilisez Photoshop pour ouvrir la photo; (2) Sélectionnez "Fichier", puis "Sauvegarder sous" dans le menu, lorsque l'image apparait sur le côté gauche, Sélectionnez le format d'image JPEG, entrez le nom de fichier et cliquez sur l'icone "Sauvegarder";

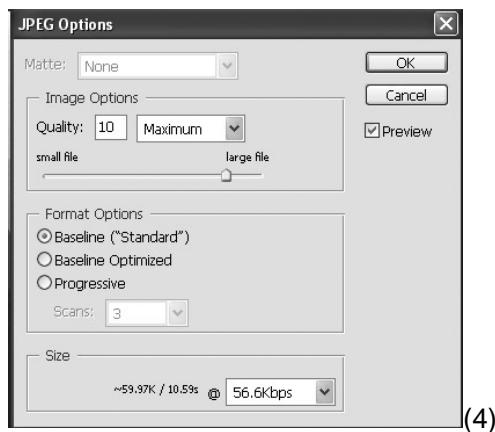

(3) ÀpRES avoir cliqué sur l'icone "Sauvegarder", une nouvelle fenêtre apparait lorsque l'image s'affiche sur le côté droit, Sélectionnez "Ligne de base (standard)" ou "Ligne de base optimisée";

Cliquez sur "OK".

Question 7. Lorsque la TV est allumée, elle clignote brièvement, l'écran devient bleu ou passé en économiqueur d'écran, pourquoi?Réponse:C'est normal. Lorsque le système démarre, il configure les paramètres correspondants pour pouvoir envoyer le signal video correct à la télé, pendant la phase de démarrage, la télé recoit des signaux incorrects ou les signaux ne sont pas stables et font clignoter l'écran, certaines télé's traiteront cela comme une absence de signal et afficheront l'écran bleu ou l'économiseur d'écran.

Question 8. Pourquoi quand je passes sur Y/Pb/Pr 480P, 576P, 720P, 1080I, l'écran de la TV affiche une très mauvaise image ?Réponse: Véifiez si vos supports TV supportent les sorties Y/Pb/Pr 480P, 576P, 720P21080I . Si ce n'est pas le cas, utilisez l'affichage du signal Video NTSC our PAL ;

Question 9. Pourquoi n'y-a-t-il pas de son sur les films ou les morceaux de musique quand j'utilise une sortie composante Y/Pb/Pr ?Réponse:La sortie Y/Pb/Pr n'est qu'une sortie video et n'inclut pas les signaux sonores. Lorsque vous utilisez une sortie Y/Pb/Pr, branchez l'A/V OUT ou la prise S/PDIF sur son sortie.

Question 10. Pourquoi le lecteur n'a pas trové le disque dur?

Réponse:Assurez-vous que le Firmware est installé correctement et qu'aucune partition

système n'a été supprimée sur le disque dur. Si une panne du disque dur survient, sauvegardez vos données et réinstallé le Firmware en utilisant le logiciel d'installation du CD qui est fourni avec le lecteur.

Question 11 : Lorsque je regarde un film dans la partition multimedia, certains boutons comme PREV, NEXT, A-B etc. ne peuvent pas toujours être utilisés ?

Réponse:

Ces fonctions sont seulement destinées aux fichiers IFO (DVD).

10.3 Droits d'auteur et marques déposées

Droits d'auteur

Tous droits réservés. Aucune partie de ce manuel ne peut être reproductive, ou transmise sousquelque forme ou parquelque moyen, électronique, mécanique, sans l'autorisation préalable du détenteur ou droit d'auteur. Conformément à la législation sur les droits d'auteur, aucune donnée enregistrée ne pourra être utilisée à des fins autres que le divertissement personnel sans autorisation préalable du détenteur du droit d'auteur.

Marques déposées Microsoft et Windows sont des marques déposées de Microsoft Corporation. Toutes les autres marques déposées sont la propriété de leurs détenteurs respectifs.

10.4 Garantie

Ce que ne couvre pas votre garantie: - Faits naturels, comme le feu ou les décharges statiques-Dommage causé par des réparations, des modifications non autorisées ou par accident.-Dommage du à une mauvaise utilisation ou à la néligence.-Ensemble qui a été modifié ou incorpore dans d'autres produits ou qui est utilisé à des fins institutionnelles ou commerciales.-Perte du logiciel client, du Firmware, des informations ou des données mémoire.-Mauvaise manipulation ou installation.

Pour de plus amples informations sur la garantie qui s'applique au Movie Cube Q120 ainsi que notre assistance consommateurs, merci de vous rendre sur notre site :

www.emtec-international.com
