Type de produit	Disque dur externe multimédia
Capacité de stockage	1 To
Interface de connexion	USB 3.0
Formats vidéo supportés	AVI, MKV, MP4, MOV, etc.
Dimensions approximatives	200 x 150 x 50 mm
Poids	1,2 kg
Alimentation électrique	Alimentation externe
Compatibilités	Windows, Mac OS, Linux
Fonctions principales	Lecture de vidéos, stockage de fichiers multimédias
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces non facilement accessibles
Sécurité	Éviter les chocs, ne pas exposer à des températures extrêmes
Informations générales	Vérifier la compatibilité avec les appareils avant l'achat

FOIRE AUX QUESTIONS - HDD MOVIE CUBE Q100 EMTEC

Comment connecter le EMTEC HDD MOVIE CUBE Q100 à ma télévision ?

Pour connecter le EMTEC HDD MOVIE CUBE Q100 à votre télévision, utilisez le câble HDMI fourni. Branchez une extrémité à l'appareil et l'autre à un port HDMI libre de votre télévision. Assurez-vous de sélectionner le bon canal HDMI sur votre télévision.

Pourquoi mon EMTEC HDD MOVIE CUBE Q100 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état. Essayez également de le brancher sur une autre prise électrique.

Comment lire des fichiers vidéo sur le EMTEC HDD MOVIE CUBE Q100 ?

Pour lire des fichiers vidéo, connectez votre disque dur ou clé USB contenant les fichiers au port USB de l'appareil. Utilisez la télécommande pour naviguer dans le menu et sélectionner le fichier que vous souhaitez lire.

Le EMTEC HDD MOVIE CUBE Q100 prend-il en charge les formats vidéo MKV ?

Oui, le EMTEC HDD MOVIE CUBE Q100 prend en charge plusieurs formats vidéo, y compris MKV. Assurez-vous que le fichier est compatible avec les spécifications de l'appareil.

Comment mettre à jour le firmware du EMTEC HDD MOVIE CUBE Q100 ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel d'EMTEC sur une clé USB. Insérez la clé USB dans l'appareil, accédez au menu des paramètres et sélectionnez l'option de mise à jour du firmware.

Que faire si je rencontre des problèmes de lecture de fichiers ?

Si vous rencontrez des problèmes de lecture, vérifiez que le format du fichier est pris en charge. Essayez également de redémarrer l'appareil. Si le problème persiste, formatez le disque externe en FAT32 ou NTFS.

Comment réinitialiser le EMTEC HDD MOVIE CUBE Q100 aux paramètres d'usine ?

Pour réinitialiser l'appareil, accédez au menu des paramètres, sélectionnez 'Réinitialiser' et confirmez votre choix. Cela effacera toutes les données et restaurera les paramètres d'usine.

Le EMTEC HDD MOVIE CUBE Q100 est-il compatible avec les disques durs externes ?

Oui, le EMTEC HDD MOVIE CUBE Q100 est compatible avec de nombreux disques durs externes. Assurez-vous simplement que le disque dur est formaté en FAT32 ou NTFS.

Comment changer la langue de l'interface du EMTEC HDD MOVIE CUBE Q100 ?

Pour changer la langue, accédez au menu des paramètres, sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste disponible.

Est-ce que je peux utiliser des applications tierces sur le EMTEC HDD MOVIE CUBE Q100 ?

Non, le EMTEC HDD MOVIE CUBE Q100 ne prend pas en charge l'installation d'applications tierces. Il est conçu principalement pour lire des fichiers multimédias.

MODE D'EMPLOI HDD MOVIE CUBE Q100 EMTEC

1.1 Préface 2
1.2 CONTENU DU COLIS 2
1.3 Mesures de précaution 3
1.4 Connexion 4
1.5 Première Utilisation 7

2. Au sujet du lecteur 8

2.1 Técommande 8
2.2 Panneau frontal 12
2.3 Panneau Arriere 12
2.4 Côtégauche 12

3. Mise en route 13

3.1 Sèction de Navigateur - Lecture des Fichiers Multimédia 13
3.2 Fonction copie - Menu copie de fichiers 13
3.3 Sdec tion de Lste de lecture - Musique Playlist 13
3.4 S ection de 1 installation 13

4. Menu d'Installation 14

4.1 Modification des Paramètres de Langue 14
4.2 Modification des Paramètres Audio 15
4.3 Modification des Paramères Vid éo 16

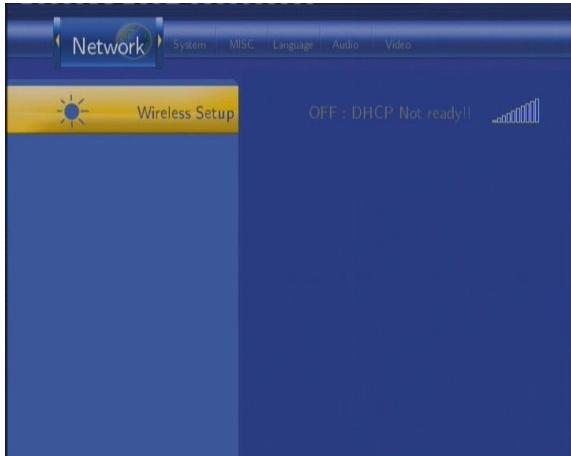

4.4 Modifier les Paramètres Résau 18
4.5 Modification des Paramères de Système 19

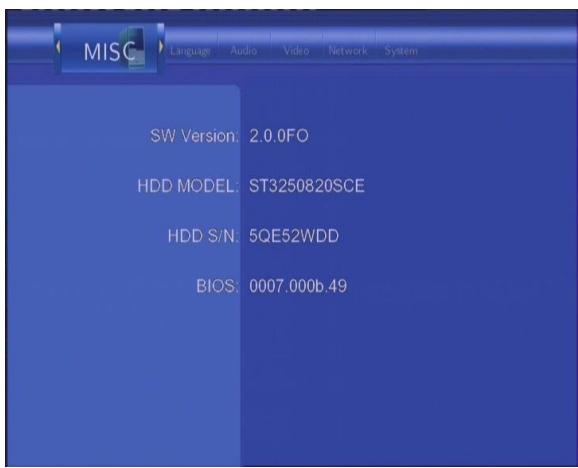

4.6 Modification de parametre MISC 19

5. Menu Navigateur 20

5.1 Navigation 20

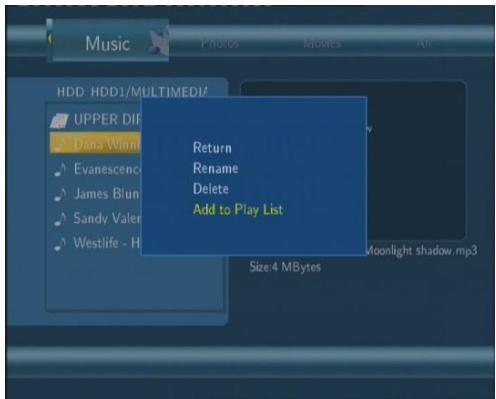

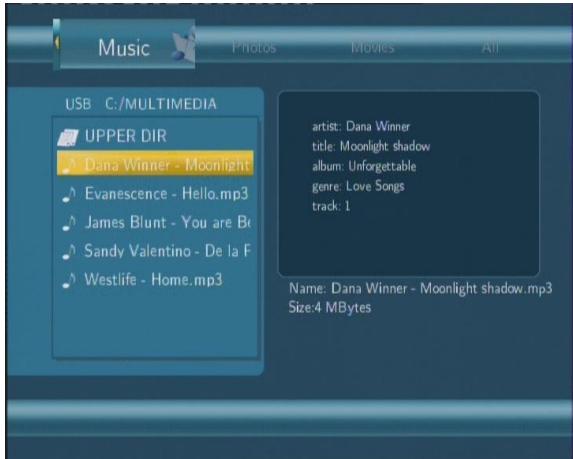

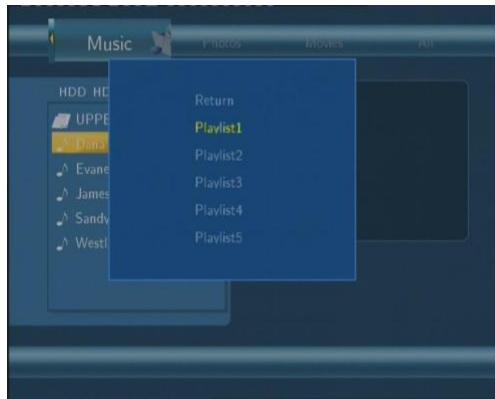

5.2 Navigation Musique 21

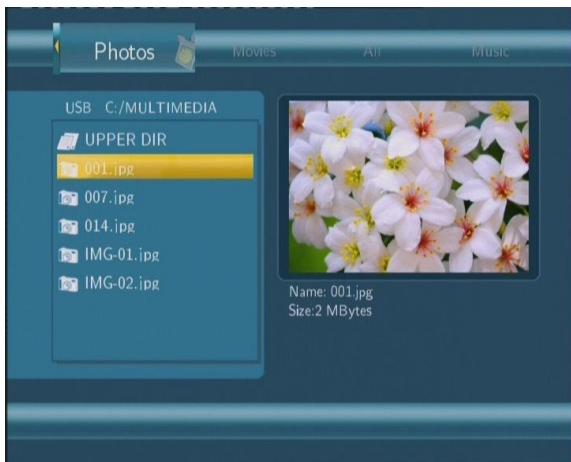

5.3 Navigation Photos 21

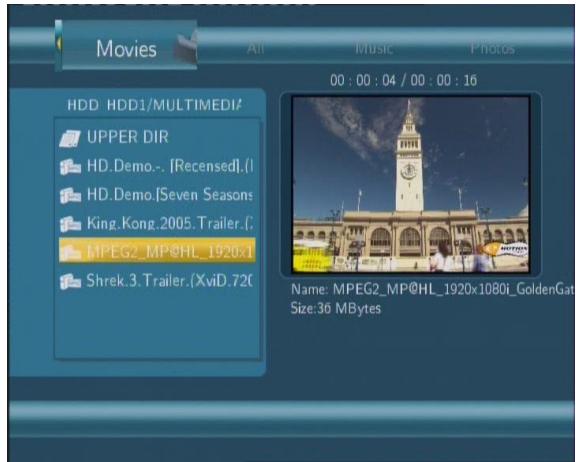

5.4 Navigation Fichiers vid 60 22

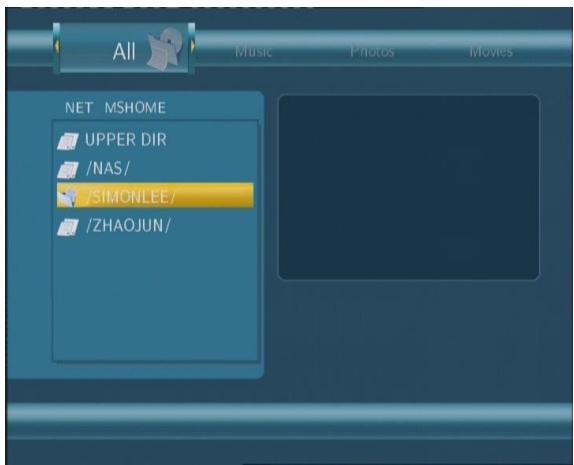

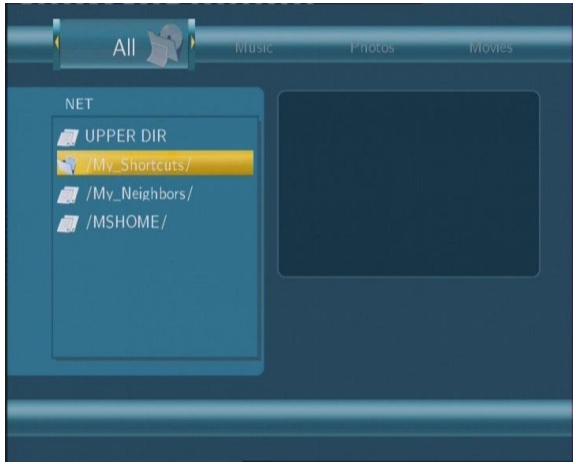

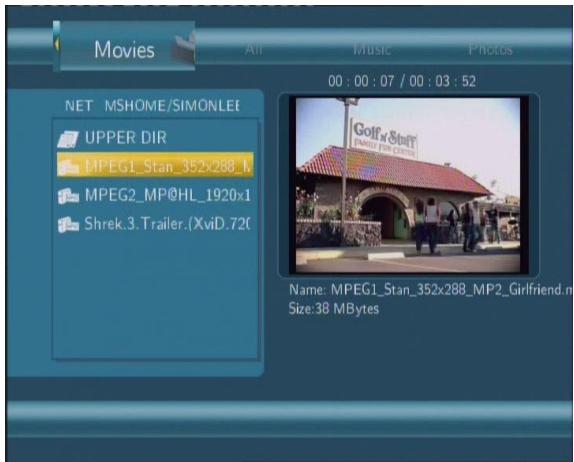

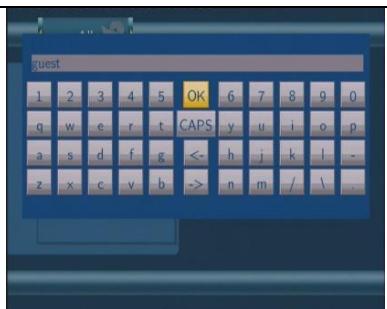

5.5 Navigation par système WiFi 22

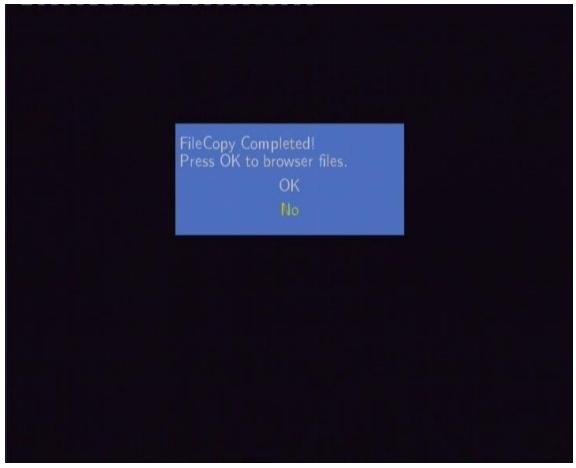

6. Menu de Copie de Fichier 25

7. Menu List de lecture ( Playlist) 28

8. Installation de Firmware et Mise à jour 28

8.1 Installation de Firmware 28
8.2 Mise à jour du firmware 30

9. Annexes 31

9.1 Specifications 31
9.2 FAQ (Questions les plus fréquentes) 32
9.3 Droits d'auteur et marques déposés 34
9.4 Garantie 34

1. Introduction

1.1 Préface

Cher client,

Nous vous remercions d'avoir acheté le Movie Cube Q100 EMTEC. Grace à sa conception remarquable, vous pourrez visualiser tous vos films et vos photos, et écouter votre musique préféérée. Vous pouvez également l'utiliser en tant que dispositif de stockage externe portatif grâce à son disque dur et son port USB high speed 2.0.

Ce Movie Cube fonctionne comme suit:Lecture de film - compatible VOB (DVD), IFO (DVD), MPG (MPEG-1/2), AVI (MPEG-4 ASP: XviD), DAT (VCD), fichiers MPEG2 TS; résolution jusqu'à 1080i;Lecteur de Musique - compatible MP3, OGG, et les fichiers WMA*,

Lecture de Photo - supporter l'appareil photo numérique JPEG et les fichiers BMP; Stockage de Données - fonctionne en tant que disque dur portatif avec un port USB 2.0; Fonction WiFi et NAS (compatible avec adaptateur WiFi (EMTEC WiFi 802.11g commande - en option)

Nous espérons vivement que vous approucierez toutes les fonctionnalités de votre Movie Cube Q100.

• Non compatible WMA Pro, Profil Avancé et WMA avec DRM.

1.2 CONTENU DU COLIS

Pièce(s)	Quantité
Movie Cube Q100	1
Câble A/V Sortie	1
Câble USB	1
Télécommande	1
Piles de Télécommande	2
AC/DC adaptateur	1
Câble d'alimentation/adaptateur AC/DC	1
Manuel d'utilisation (imprimé en Englais)	1
Guide d'installation rapide	1
CD pilote et manuel d'utilisation multi-langues	1
Carte de garantie	1
Adaptateur péritel	1
EMTEC WiFi 802.11g adatateur WiFi	1 (en option)

Remarque :Le contenu réel du progiciel pourrait différer de la liste d'emballage de ce guide.

1.3 Mesures de précaution

Ce Movie Cube a ete conu et fabriqu conformement aux normes de segurite internationales. Nous you remercions de dire avec attention les informations suivantes avant son utilisation du Lecteur, afin de pouvoir I'utiliser correctement et sans risque.

1.3.1 Précautions d'utilisation

Ne pas essayer d'ouvrir ou de modifier l'appareil. Supporte une température ambiente comprise entre +5^^ +35^^ .

1.3.2 Arrêt/Marche

La tension de l'alimentation du lecteur: DC 12VVeuillez connecter l'adaptateur secteur ou le cable d'adaptateur secteur à la prise de courant. Veillez à ce que le cable d'adaptateur ne soit pas être endommagé ou subisse de pression. Il est recommendé de déconnecter l'adaptateur avant de le nettoyer afin de réduire le risque de décharge électrique. Évitez de connecter l'adaptateur au lecteur dans un environnement humide ou poussiêreux. Ne remplacez pas l'adaptateur, le cable ou le connecteur.

1.3.3 Interférence radio/compatibilité

• Presque tous les dispositifs électroniques receivevront l'interférence de radio quand ils ne sont pas correctement isolés. Voiture lecteur pourrait recevoir des interférences dans ces mêmes conditions.

• La conception et la fabrication de ce lecteur sont conformes aux normes de la FCC/CE et ont suivi les règles suivantes:

(1) Ce dispositif ne causera pas d'interférences nuisibles ;
(2) Ce dispositif pourrait receivevoir tout type d'interfERENCE, y compris celles produitant des dysfonctionnements.

1.3.4 Réparation

En cas de panne, veuilles confier la réparation du lecteur à un technicien qualifié, le returner sur le lieu de vente ou nous contacter sur www.emtec-international.com. Ne tentez jamais de le réparer vous-même, au risque de l'endommager. Vos données pourraient être supprimées et vous pourriez vous exposer au danger.

1.3.5 Instructions de mise au rebut

Veuillez consulter les règlements en vigueur pour tous renseignements relatifs au recyclage des péripériques électriques dans votre pays de résidence.

1.3.6 Consigne de Sécurité relatives au disque dur

Le Movie Cube utilise un disque dur interne pour la sauvégarde des données, ne nécessitant normalement pas de formatage ou de réparation. Merci de dire avec attention le chapitre « FAQ » et consulter notre site Web pour les mises à jour avant le formatage du disque dur.

• Un chic peut endommager un secteur du disque dur, dans ce cas utilisez CHKDSK pour résoudre le problème.

• Un choc physique, électrique, une panne d'électricité, un formatage du HDD, etc..., peuvent cause la perte de toutes vos données. Merci de les sauvégarder au préalable.

• Il est recommandé de défragmenter le disque dur après une longue période d'utilisation.- Sauvegardez régulièrement les données enregistrées sur le disque dur pour qu'elles puisent être recupérées en cas de corruption ou de perte. La Société Emtec ne prendra aucune responsabilité pour la perted de données enregistrées sur le disque dur.

1.3.7 Divers points

En utilisant cet apparéil, évitez tout contact avec de l'eau ou autre liquide. Si de l'eau est accidentellement renversée, veuillez utiliser un tissu sec pour absorber le liquide. Les produits électroniques sont délicats, en les utilisant évitez de les secouer ou de les cogner et n'appuyez pas trop fortement sur les boutons. Ne permettez aucun contact du lecteur avec de l'eau et autre liquide. Ne le démonze pas et ne le réparez pas vous-même, ne changez pas sa construction. Les dégâts occasionnés rendraient la garantie non valide. N'appuyez pas trop fort sur les boutons du lecteur. Évitez de heurter le lecteur avec un objet dur, de le secouver et prenez soin de le tener éloigné des champs magnétiques.

1.4 Connexion

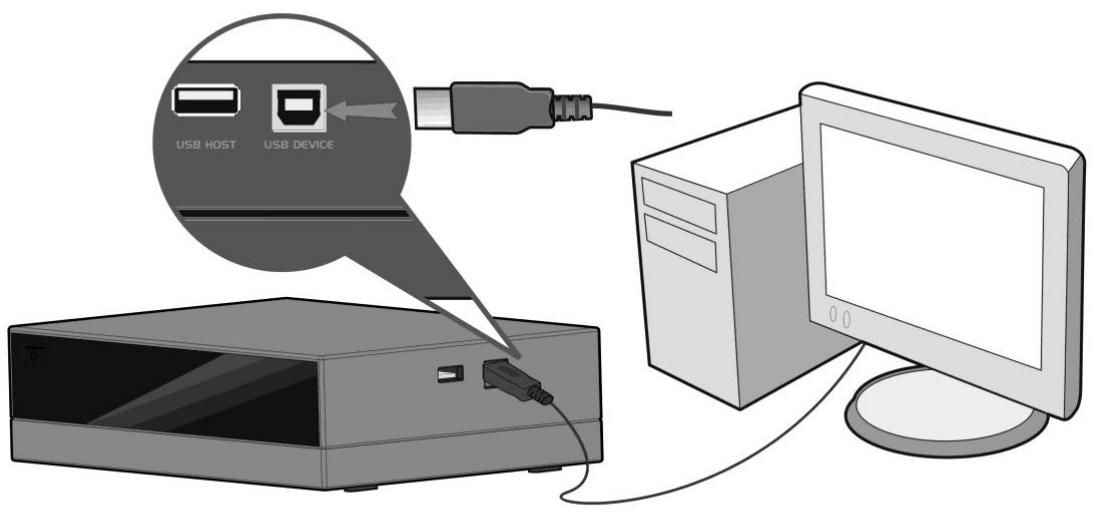

1.4.1 Connexion à l'ordinateur

Assurez-vous que le Movie Cube est mis sous tension; Branchez le mini-connecteur du cable USB au port USB du lecteur; Branchez le connecteur du cable USB à l'ordinateur.

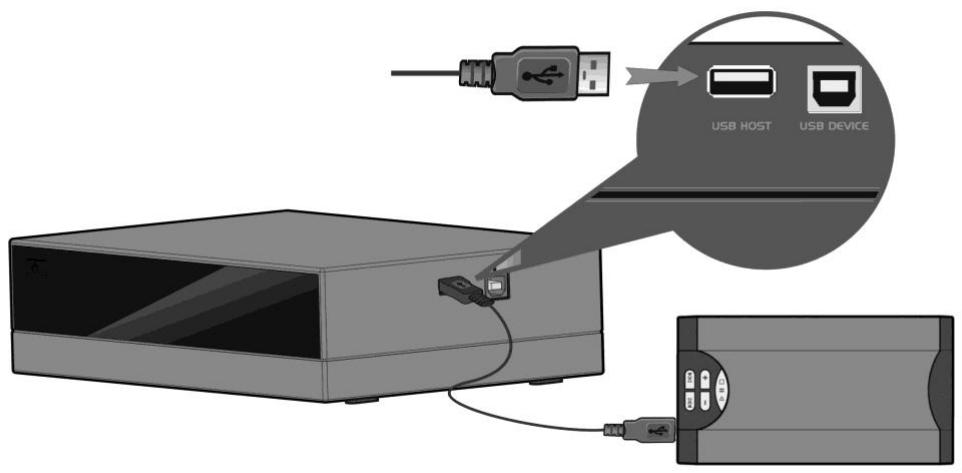

1.4.2 Connexion avec péripériques USB (clé USB, USB HDD, etc.)

Assurez-vous que le Movie Cube est mis sous tension;

Connectez la clé ou le disque amovable HDD au port USB intégré du Movie Cube.

1.4.3 Connexion TV1. SORTIE A/V

Insérez le cable avec les 3 connecteurs dans la Sortie A/V du Movie Cube comme indiqué sur l'image;

Insérez le cable avec les 3 connecteurs dans l'entrée A/V de la TV comme indiqué sur l'image;

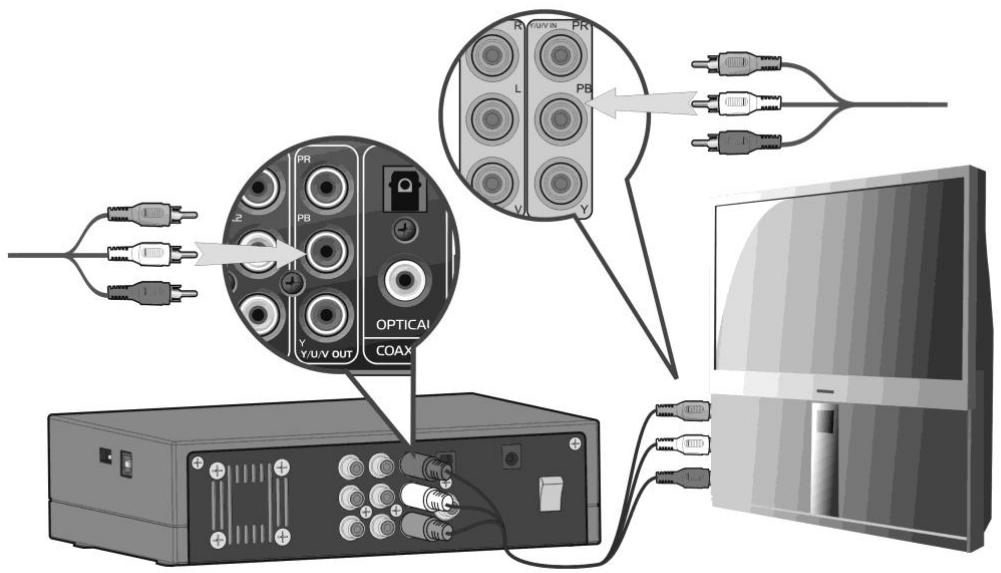

2. Y/Pb/Pr Câble Sortie

Insérez le cable à 3 connecteurs dans le Y/Pb/Pr connecteur jack de l'appareil comme indiqué sur l'image;

Insérez le cable à 3 connecteurs dans le Y/Pb/Pr jack de la TV comme indiqué sur l'image;

Connexion Audio en utilisant la Sortie Video Y/Pb/Pr:

Méthode A: Utilisez la Sortie Audio de la prise A/V out;

Méthode B: Utilisez la Sortie Audio de la prise coaxal S/PDIF ou prise optique (non fourni).

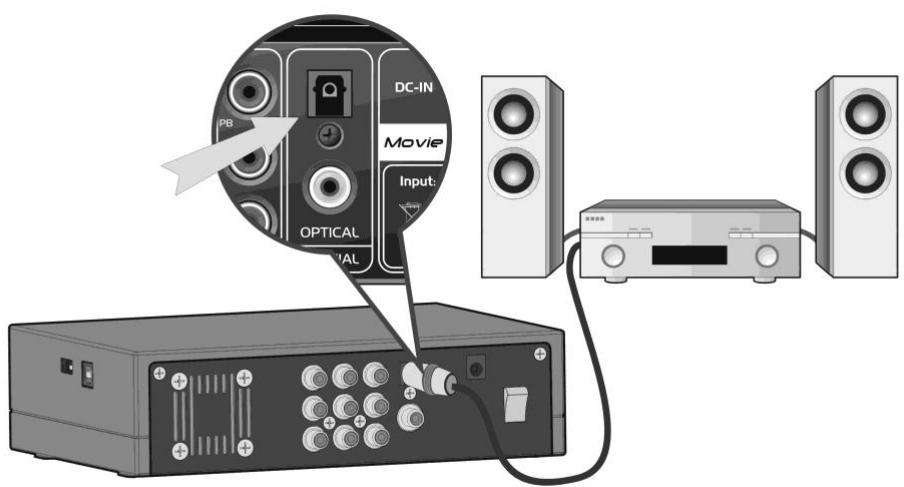

1.4.4 Connexion à un matériel audio

Veuillez suivre l'illustration :

Le Movie Cube peut transmettre les signaux audio par cable coaxial numérique via le connecteur RCA (non fourni) ou par cable optique via le connecteur Toskin (non fourni). Tout dépend de votre système d'entrée.

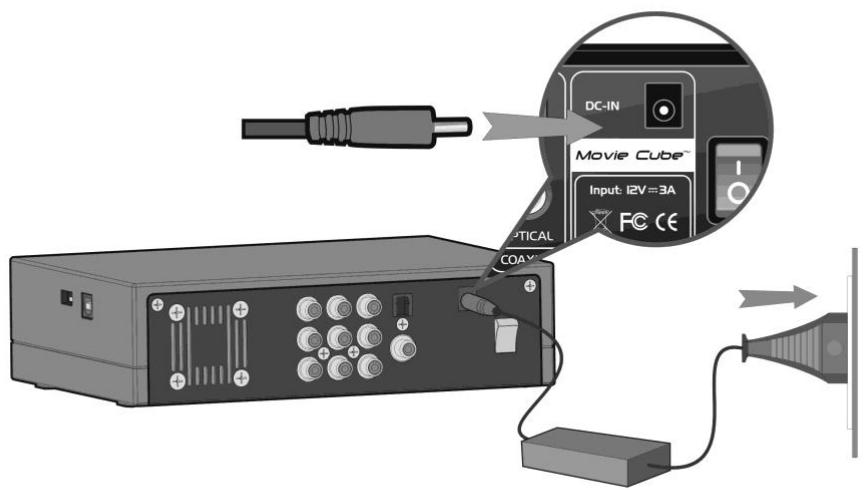

1.4.5 Connexion à l'alimentation électrique

Connectez l'adaptateur AC au connecteur entrée DC du Movie Cube comme indiqué sur l'image. Branchez l'adaptateur AC à la prise électrique.

1.5 Première Utilisation

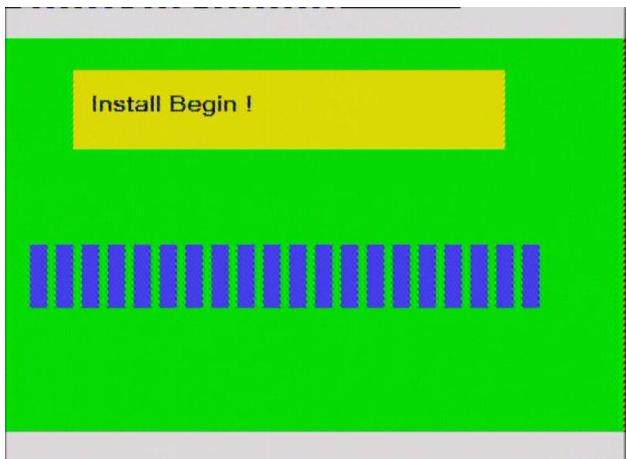

1.5.1 Installation de Firmware

Pour les utilisateurs qui ont acheté un lecteur sans un HDD pré-instillé et qui désirent installer un SATA HDD, veuillez consultez le chapitre 8,1 ' Installation du Firmware' de ce manual.

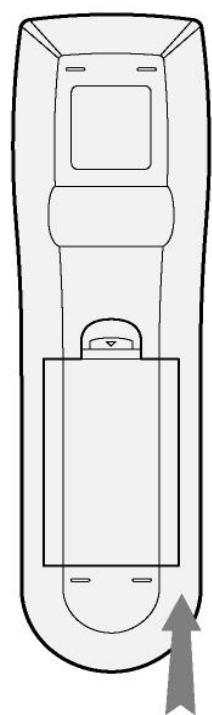

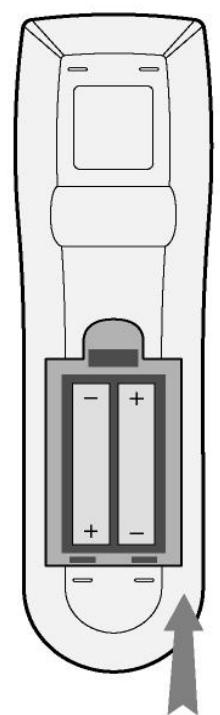

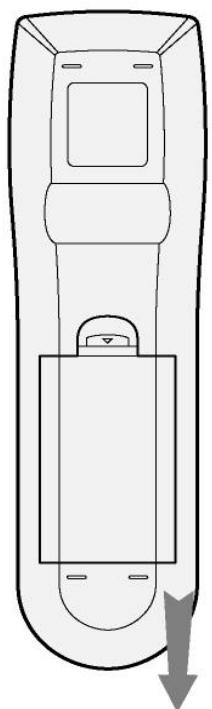

1.5.2 Telecommande

Première utilisation de la télécommandelInstallez les piles avant l'utilisation de la télécommande, les étapes d'installation sont à suivre comme illustrées ci-dessous:

1.5.3 Sous/Hors Tension, réglage de la langue

1. Marche

Après avoir branché le Movie Cube, appuyez sur le bouton d'alimentation POWER. Le led POWER à l'avant de l'appareil devient rouge. Appuyez sur le bouton STANDBY à l'avant du Movie cube ou sur la télécommande pour activer le système. Attendez quelques secondes pour acceder au système. Le led POWER devient bleu.

2. Arret

Appuyez sur le bouton STANDBY à l'avant pourmettre l'appareil en mode veille. Appuyer sur le bouton POWER pour arrêté l'alimentation.

3. Réglage de la langue

On peut configurer la langue du système du Movie Cube en Inglais ou dans une autre langue. Il y a un paramétrage de langues localisé dans l'interface d'installation de langue, la langue de votre choix sera immédiatement activée.

2. Au sujet du lecteur

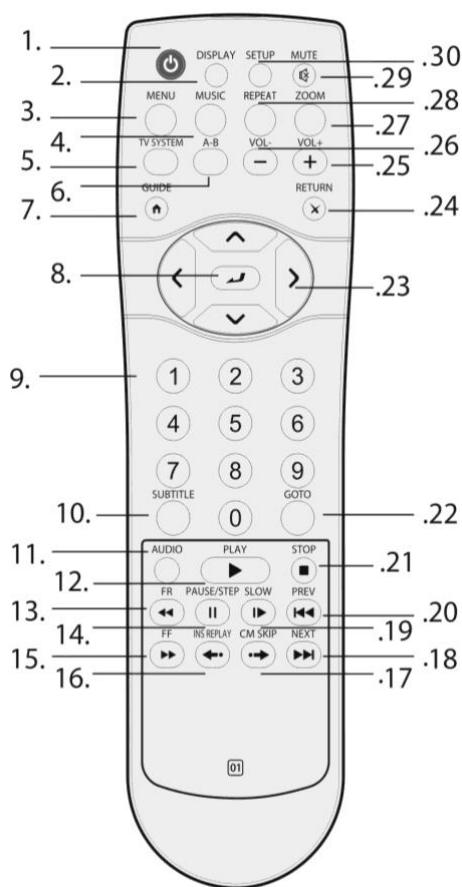

2.1 Télecommande

Toutes les procédures dans ce manuel peuvent être effectuées en utilisant les boutons de la télécommande.

Suivez les instructions ci-dessous pour connaître l'utilisation de chaque bouton et sa fonction:

1. MARCHE/ARRET

2. ECRAN

3. MENU

4. MUSIQUE (MUSIC)

5. SYSTEME TV (TV SYSTEM)

6. A-B

7. GUIDE (GUIDE)

8. ENTRÉE (ENTER)

9. Boutons numériques (Numeric buttons)

10. SOUS-TITRE (SUBTITLE)

11. AUDIO (AUDIO)

12. LIRE (PLAY)

13. FR (RETOUR RAPIDE)

14. PAUSE/STOP

15. AVANCE RAPIDE (FF)

16. RELIRE INST (INS REPLAY)

17. (CM PASSER) CM SKIP

18. SUIVANT

19. LENTEMENT (SLOW)

20. PREV (PRÉCÉDENT)

21. (ARRETER) STOP

22. ALLEZ À (GOTO)

23. Bouton de navigation

24. RETOUR

25. VOL +

26. VOL -

27. AGRANDIR (ZOOM)

28. RÉPÉTER

29. PAUSE TEMPORAIRE VOLUME (MUTE)

30. RÉGLAGE (SETUP)

Numéro	BOUTON(BUTION)	Fonction
1		Marché/Arrêt Appuyez pourmettre en veille ou activer le Movie Cube
2	DISPLAY
3	MENU
4	MUSIC
5	TV SYSTEM
6	A-B
7	GUIDE
8		Bouton Système TV (TV SYSTEM button) : Appuyez sur ce bouton pour commuter entre NTSC, PAL, 480P, 576P, 720P et 1080i.
9	SUBTITLE
10		Boutons numériques (Numeric buttons) : Appuyez sur cesboutons pour enter les numérios des chaînes ou les entrées numériques durant la modification des paramètres.
11	AUDIO
12	PLAY
13	FR	Bouton RETOUR RAPIDE (FAST REWARD) Appuyez sur ce bouton pour returner rapidement en arrêtépendant la lecture en cours. Appuyez dessus à plusieursreprises pour accélérer ou réduire la vitesse.
14	PABSESIEPII	Bouton PAUSE/STOP Appuyez sur ce bouton pour faireune pause pendant la lecture. Appuyez de nouveau sur cebouton pour passer au cadre suivant. Appuyez sur cebouton pour reprendre la lecture.
15	FF	Bouton AVANCE/RAPIDE (FAST FORWARD) :Appuyez sur ce bouton pour faire avancer rapidement la lecture en cours.Appuyez dessus à plusieurs reprises pouraccélérer ou réduire la vitesse.
16	INS REPLAY	Bouton LECTURE INSTANTANNÉE (INSTANTREPLAY) :Appuyez sur ce bouton pour returner de 10seconds en arrêté par rapport à la lecture en cours, unefonction appréciéeURT durant la visualisation desprogrammes de sport.
17	CM SKIP	Bouton PASSER (CM SKIP) :Appuyez sur ce boutonpour avancer de 30 secondes pendant la lecture.
18	NEXT	Bouton SUIVANT (NEXT) :Appuyez sur ce bouton pourpasser sur un titre au chapitre suivant.
19	SLOW	Bouton RALENTI (SLOW MOTION) :Appuyez sur cebouton pour effectuer une lecture au ralenti. Troisparamètres de mouvement sont disponibles. Appuyez surce bouton pour reprendre la lecture en cours.
20	PREV	Bouton PRÉCÉDENT(PREVIOUS)Appuyez sur cebouton pour aller au chapitre précédent d'un titre.
21	STOP	Bouton ARRÊT (STOP) : Appuyez sur ce bouton pourarrêter la lecture.
22	GOTO	BOUTON ALLER SUR (GOTO) : Appuyez sur ce boutonpour sauter sur un point spécifique d' un titre. Spécifiez lepoint en donnant le Titre, le Chapitre et le Temps.
23		Boutons de navigationAppuyez sur les flèches poursLECTIONner les options du menu.
24	RETURN	Bouton RETOUR ( RETURN) :Appuyez sur ce boutonpour returner à l'écran précédent en naviguant dans lesmenus.
25	VOL+	Bouton VOL+ : Appuyez sur ce bouton pour augmenter le volume.
26	VOL-	bouton VOL- :Appuyez sur ce bouton pour diminuer le volume.
27	ZOOM	Bouton AGRANDIR (ZOOM) : Appuyez sur le bouton ZOOM pour agrandir l'image ( photo ou video)
28	REPEAT	Bouton RÉPÉTER 1/TOUT (REPEAT 1/ALL) : Appuyez sur ce bouton pour régler l'option, le chapitre, le titre ou arrêt.
29	MUTE	Bouton MUTE (Pause Temporaire de volume) Appuyez sur ce bouton pour couper la sortie audio et une nouvelle fois pour reprendre.
30	SETUP	Bouton INSTALLATION: ( SETUP) :Appuyez sur ce bouton pour accéder directement au Menu d'installation.

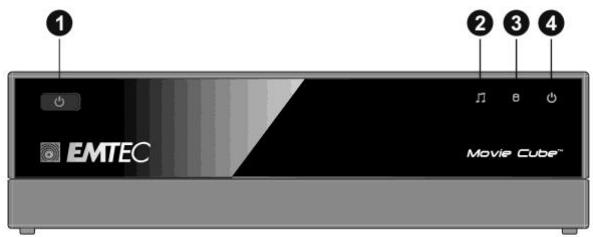

2.2 Panneau frontal

1. Marche/Arrêt/Veille

2. Indicateur Musique

3. Indicateur de fonctionnement HDD

4. Indicateur de fonctionnement de l'appareil

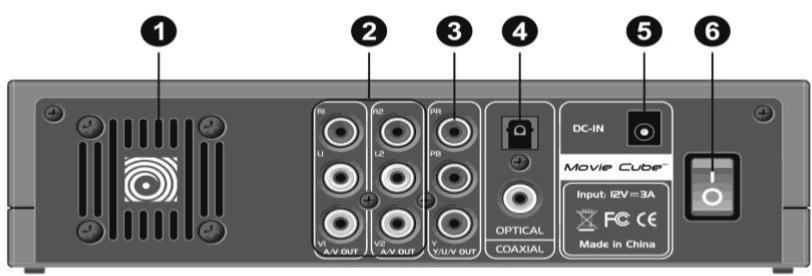

2.3 Panneau Arrière

1. Grille de ventilation

2.Sortie A/V

1. Y/Pb/Pr Câble Sortie

2. Connecteur jack Optique / Coaxial S/PDIF

3. Connecteur jack DC ENTREE

4. Arret/Marche

2.4 Côté gauche

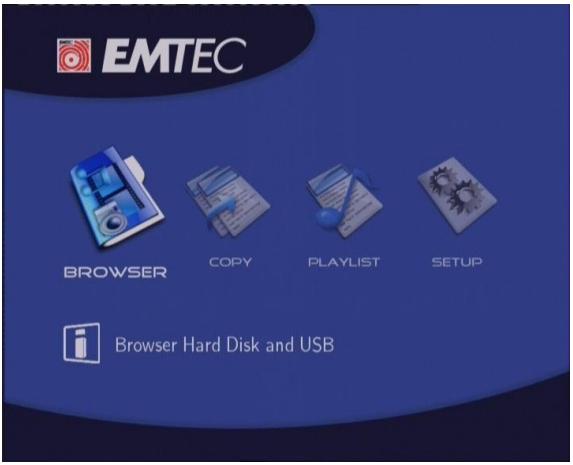

Mettez le système sous tension et il affichera un menu de guide après quelques secondes. Pour entrer dans ce menu, appuyez aussi sur GUIDE de la télécommande.

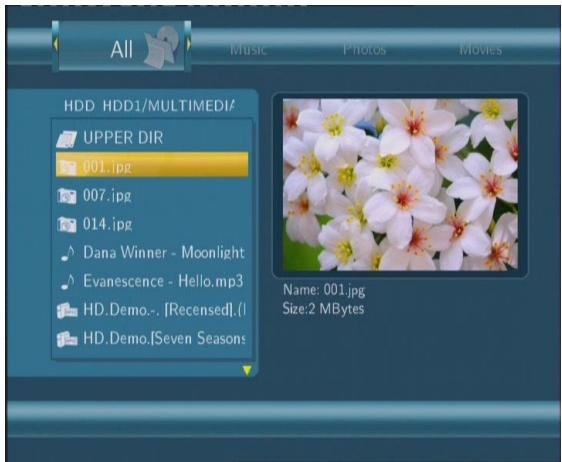

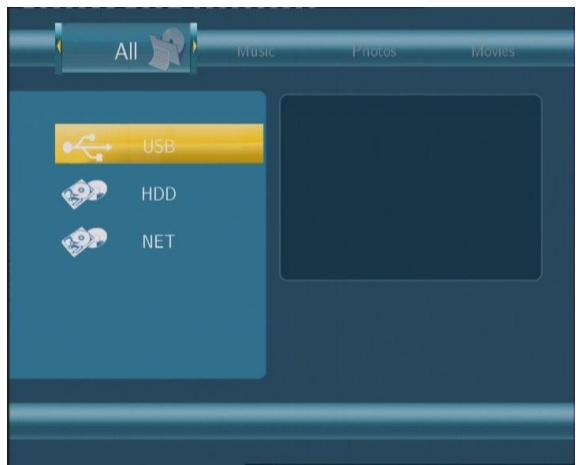

3.1 Sélection de Navigateur - Lecture des Fichiers Multimédia

Vous pouvez parcourir tout les fichiers multimédia (Védois / Musique/Photos) stockés sur le HDD ou un périphérique USB ou en rééseau et tout visualiser sur votre écran.

Pour entrer dans le navigateur de menu, Sélectionnez l'icone Navigateur (Browser) sur la l'écran menu.

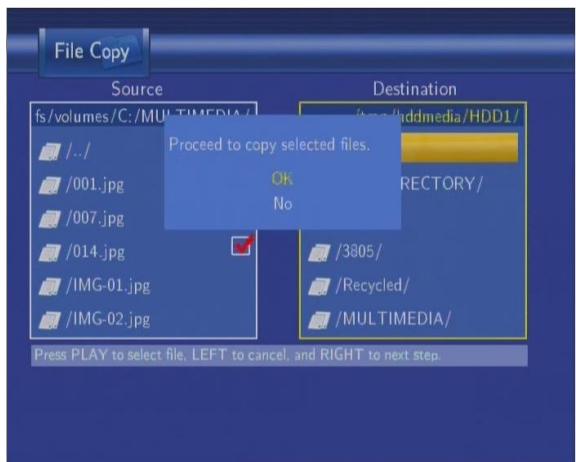

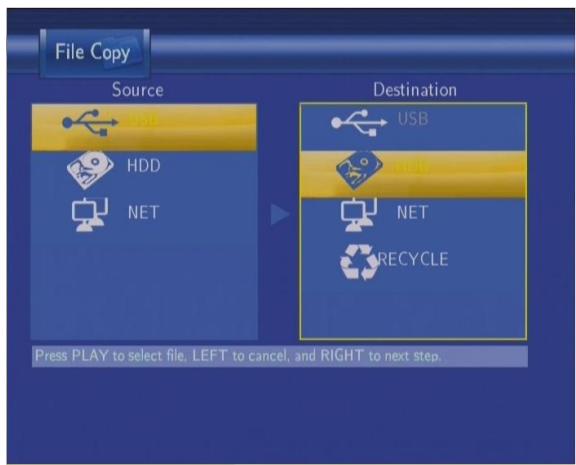

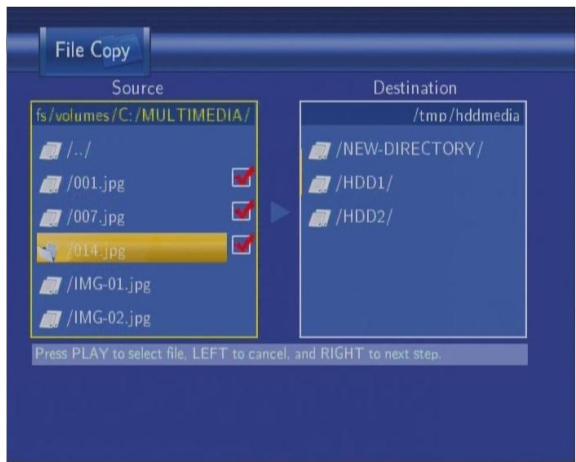

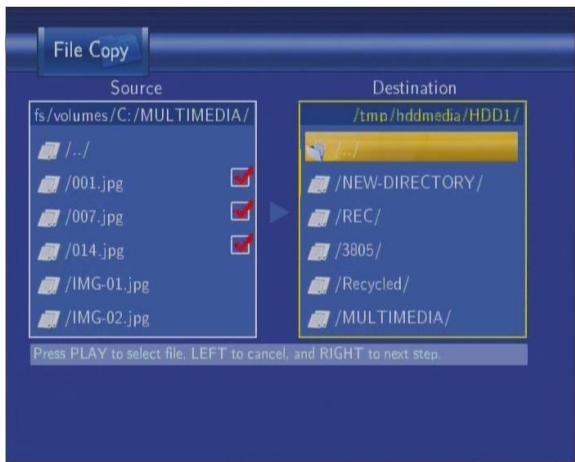

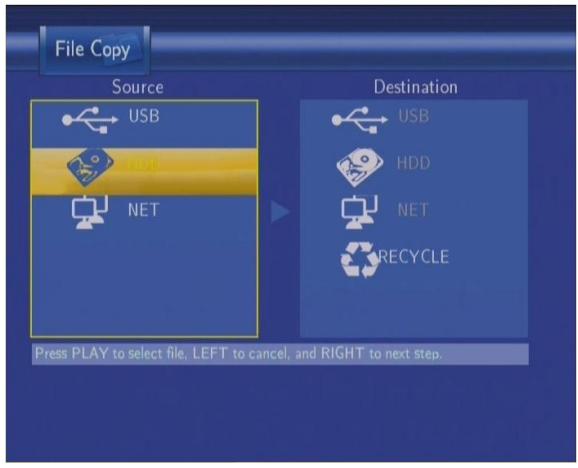

3.2 Fonction copie - Menu copie de fichiers

Pour entrer dans le menu copie de fichiers, s'éjectionnez l'icône Copy sur l'écran menu afin de copier les fichiers USB, HDD et réseau.

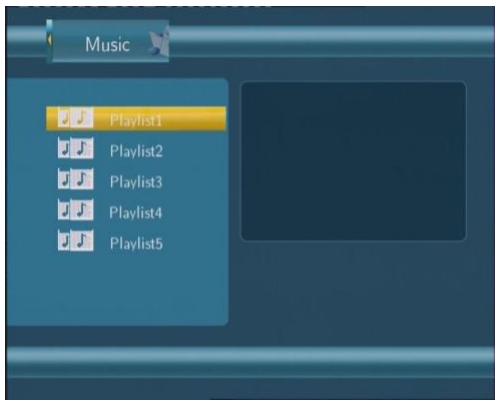

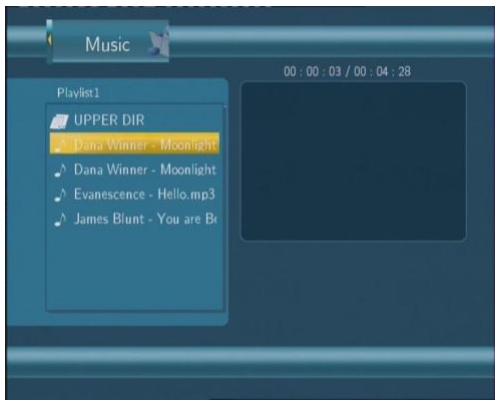

3.3 Sélection de Liste de lecture - Musique Playlist

Pour entrer dans le menu liste de lecture, selectionnez le bouton Playlist sur l'écran menu.

3.4 Sélection de l'installation

Pour entrer dans le menu de paramétrage, Sélectionnez le bouton Set Up de la télécommande ou le bouton Set Up sur l'écran menu.

4. Menu d'Installation

Le Menu d'installation vous permet de configurer la langue, l'audio, la video, le réseau et les paramétres du système. Pour entrer dans le menu, Sélectionnez Set Up dans le menu ou sur la télécommande.

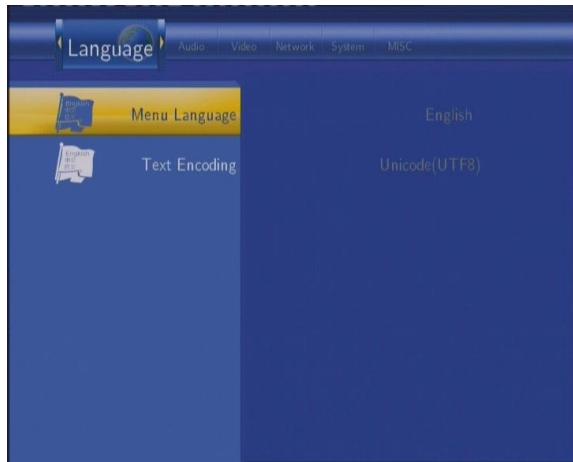

4.1 Modification des Paramètres de Langue

Appuyez sur

et

de la télécommande et selectionnez la langue dans la barre de menu.

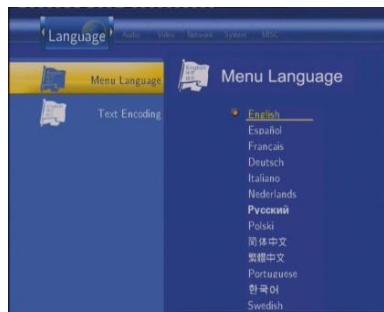

Menu langue

Sélectionnez pour désir la langue de l'OSD (Menu écran).

Appuyez sur

et

pour sélectionner votre CHOIX DE

langue.

Appuyez sur ce bouton pour confirmer.

Encodage de Texte

Sélectionnez pour installer l'encodage de texte.

Appuyez sur
texte.

et

pour sélectionner l'encodage du

Appuyez sur ce bouton pour confirmer.

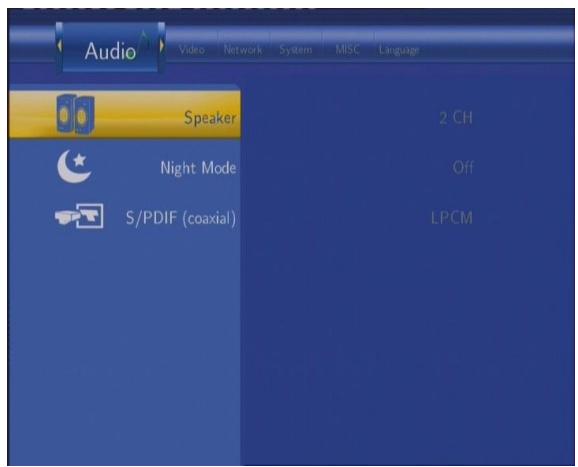

4.2 Modification des Paramètres Audio

Appuyez sur et de la télécommande et selectionnez Audio dans la barre de menu.

Haut-parleur	Sélectionnez pour installer le type de haut-parleur.
	Audio Speaker Night Mode 5/PDF (coaxial) Appuyez sur et pour commuter entre NTSC, PAL., 2CH 5.1CH Appuyez sur ce bouton pour confirmer.
Mode Nuit	Sélectionnez pourinstaller le mode Nuit.
	Audio Speaker Night Mode 5/PDF (coaxial) Appuyez sur et pour sélectionner Off, On et comfort.

S/PDIF

Cliquez sur S/PDI pour I' installer.

Appuyez sur et pour sélectionner entre Raw et LPCM.

Appuyez sur ce bouton pour confirmer.

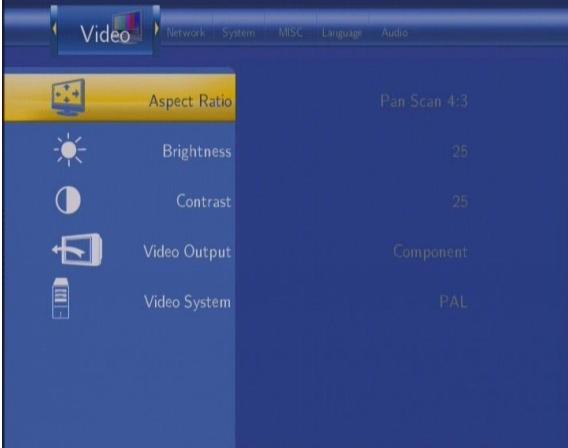

4.3 Modification des Paramètres Video

Appuyez sur

et

Affichage

Sélectionnez pour installer l'affichage

Appuyez sur et pour selectionner Pan Scan, letter box

(boîte à lecture), 4:3 ou 16:9. Appuyez sur pour confirmer.

	Pan Scan 4:3 : Affiche une vue panoramicique en plein écran. Sélectionnnez quand votre TV est sur norme 4:3 Letter Box 4:3 : Affiche une large image avec 2 cordures noires sur la partie supérieure et inférieure de l'écran. Sélectionnnez 4.3 quand votre TV est sur norme 4:3 16:9 : Pour comprimer l'image afin de la convertir entièrement. Sélectionnnez quand votre TV est sur norme 16:9
Luminosité	Sélectionnnez pour installer les niveaux de brillance. Brightness Appuyez sur et pour ajuster la luminosité. Le nouveau paramètre peut être visualisé sur l'écran. Appuyez sur ce bouton pour confirmer.
Contraste	Sélectionnnez pourinstaller les niveaux de contraste. Contrast Appuyez sur et pour ajuster le contraste. Le nouveau paramètre peut être visualisé sur l'écran. Appuyez sur ce bouton pour confirmer.
Sortie Video	Sélectionnnez pour ajuster le type de sortie de la vente. Video Output Aspect Ratio Brightness Contrast Video Output Video System
	Appuyez sur et pour installer le type de sortie vidéoep, selon vos préférences. Appuyez sur ce bouton pour confirmer.
Système Vidéo	Sélectionnez pour ajuster le système de TV. Vidoo System Aspect Ratio Brightness Contrast Video Output Video System Appuyez sur et pourinstaller le type de système TV, selon vos préférences. Appuyez sur ce bouton pour confirmer.

4.4 Modifier les Paramètres Réseau

Appuyez sur et de la télécommande et sélectionnez réseau (Network) dans la barre de menu.

Installation WiFi

Merci de vous reporter aux instructions de l'adaptateur WiFi.

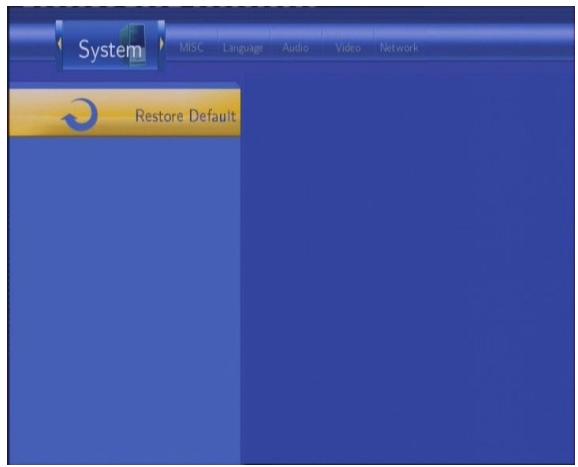

4.5 Modification des Paramètres de Systeme

Appuyez sur et de la télécommande et seLECTIONnez System dans la barre de menu.

Restaurer par Default

Selectionnez pour returner aux paramètres de configuration par défaut.

Un message de confirmation s'affichera. Sélectionnez OK et appuyez sur Enter pour rétablier tous les paramètres par défauts.

4.6 Modification de paramètre MISC

Appuyez sur et de la télécommande pour selectionner MISC sur la barre de menu.

5. Menu Navigateur

La fonction Navigateur vous permet de parcourir et entendre de la musique, de visualiser les photos et des fichiers de films stockés sur le HDD, un périphériqueUSB ou le Réseau. Pour entrer dans le menu, Sélectionnez le Navigateur ( Browser).

Appuyez sur et pour selectionner le support sur lequel les fichiers sont

stockés et appuyez sur pour confirmer.

Quand les données sur HDD ou périphérique USB sont connectées ou le système réseau détecté, vous pouvez visualiser vos vidés et photos et écouter de la musique.

5.1 Navigation

Utiliser (<) et (>) de la décommande pour s'électionner la barre complète de navigation.

5.2 Navigation Musique

Utilisez et de la télécommande pour selectionner la barre Musique (Music).

Tous les fichiers audio apparaisent à l'écran. Appuyez sur et pour

sLECTIONner le morceau que vous foulez écouter. Appuyez sur pour confirmer

Appuyez sur le bouton MENU et une barre d'outils s'affiche vous permettant d'ajouter la musique en cours aux listes de lecture.

5.3 Navigation Photos

Utilisez et de la télécommande pour selectionner la barre Photo.

Tous les fichiers photos apparaissent à l'écran. Appuyez sur et pour sélectionner la photo que vous pouze voir. Appuyez sur pour confirmer. La photo s'affiche en pleis écran.

Remarque :

1. Quand les photos sont affichées dans le mode plein écran, la fonction diaporama démarrera automatiquement.
2. Vous pouze simultanément parcourir les photos tout en écoutant vos morceaux préféres.

Pendant que vous parcourez les photos, vous pouze appuyer sur et ou pour faire pivoter une photo. En plus de la rotation d'une photo, vous pouze également appuyer sur ZOOM afin de l'agrandir. Trois niveaux d'agrandissement sont disponibles.

5.4 Navigation Fichiers video

Utilisez et de la télécommande pour selectionner la barre des films (Movies).

Tous les fichiers video apparaisent à l'écran. Appuyez sur et pour sélectionner le

film que vous voulez voir. Appuyez sur pour confirmer. Le film s'affiche en plein écran. Cette fonction supporte DAT, VOB, IFO, MPG, AVI et des formats de fichier TS.En visionnant un film en mode plein écran, vous pouvez appuyer sur ZOOM et agrandir tie) l'image. Quatre niveaux d'aggrandissement sont à votre disposition.

5.5 Navigation par système WiFi

Vous pouvez activer la fonction de lecture en continu de vos fichiers multimédia à partir d'une zone reliée WiFi et de ce fait profiter également de la fonction de copie fischier à partir du réseau. Merci de lire attentivement le mode d'emploi de l'adaptateur WiFi pourrialcder à tous les paramétrages nécessaires.

Vouaves deux possibilités pour retrouver vos fichiers multimédia partagés sur votre réseau local enCHOISSSANT NET dans le menu de Navigation. La première possibilité est de naviguer par le groupe de travail.La deuxième possibilité est de naviguer par « Mes racourcis »

5.5.1 Naviguer par le Groupe de travail

Vous pouvez selectionner le groupe de travail auquel votre PC apparient depuis la liste du groupe de travail, trouvez le nom de votre PC et appuyez sur pour confirmer.

Selectionnez alors le fichier multimédia partagé que vous voulez parcourir.

Remarque : En raison des diverses conditions de réseau, le groupe n'est parfais pas accessible. Dans ce cas, veuiliez utiliser ' Mes Raccourcis ' pour parcourir les fichiers partages.

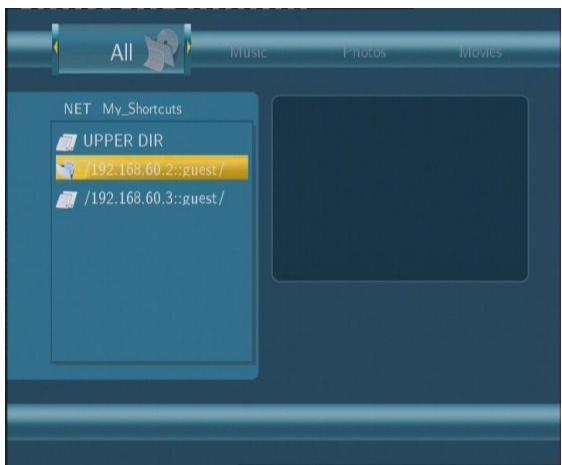

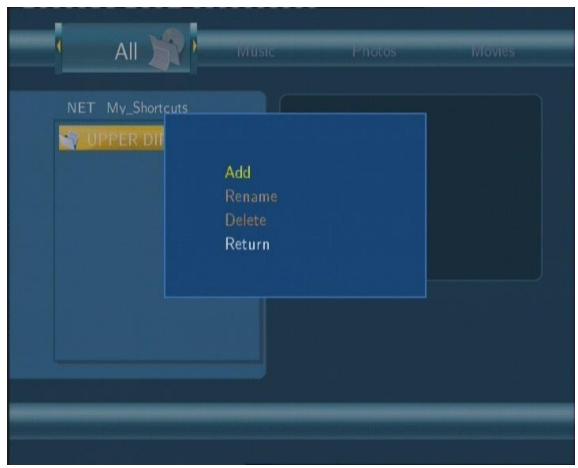

5.5.2 Navigation par ' Mes Raccourcis

'You could also installer ' le Serveur Spécifique des fichiers IP' et y acceder à partir de « Mes Raccourcis » dans le menu.

Appuyer sur MENU et le menu s'affiche.

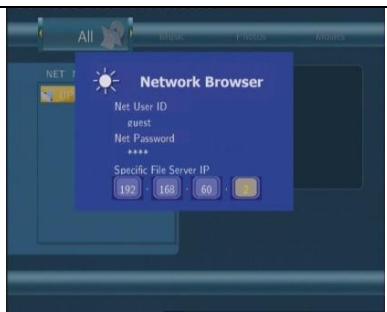

Navigateur de Réseau

Sélectionnez pour installer le Mot de passer du réseau (Net User ID), Fichiers Spécifiques Hébergement IP, qui vous permettent de parcourir des fichiers sur le RÉSEAU par ' Mon Raccourci'.

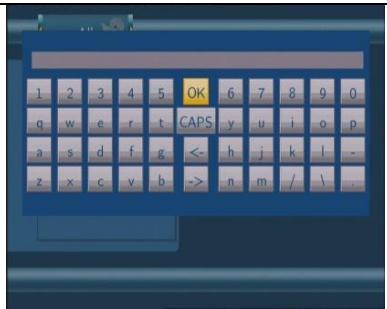

Sélectionnez l'Utilisateur ID du Réseau (Net User ID) et un clavier s'affiche. Utilisez les flèches de navigation pour sélectionner des lettres et des chiffres. Sélectionnez CAPS pour passer des lettres majuscules aux minuscules. Appuyez < - pour supprimer une dette.

Appuyez - > pour insérer un espace. Appuyez sur pour entrer chaque dette ou chiffre.

bouton

Sélectionnez le Mot de Passe du Réseau et l'écran muni d'un clavier s'affichera. Voir ci-dessus.

Sélectionnez l'hébergement de fichiers Spécifiques IP et utilisez les

boutons Navigational et Numeric pour entrer l'adresse IP. Appuyez sur ce bouton pour confirmer.

Selectionnez l'hebergement de fichiers spécifiques IP et utiliser les boutons Navigational et

Numeric pour entrer l'adresse IP. Appuyer sur pour confirmer.

Sélectionnez alors le fichier multimédia partagé que vous voulez parcourir.

6. Menu de Copie de Fichier

Selectionnez Copy pour entrer dans le menu Copie fichier. Vous pourrez alors copier des fichiers entre le HDD, et les périphériques et le réseau.

Etape 1: Sélectionnéz le support source et le support destination.

Appuyez sur et pour selectionner le support.

Appuyer sur pour annuler et pour passer à l'étape suivante.

Etape 2 : Sélectionnez les fichiers sources que vous voulez copier.

APPuyez sur pour selectionner les fichiers, sur pour annuler et pour passer à l'etape suivante.

Etape 3 : Sélectionnez le dossier de destination pour stocker les fichiers.

Appuyez sur et pour selectionner le dossier. Appuyez sur pour annuler et pour passer à l'étape suivante.

Etape 4: Procedez à la copie des fichiers sélectionnés.

Appuyez sur et pour selectionner OK, appuyez sur pour confirmer. La procEDURE de copie commence.

7. Menu List de lecture ( Playlist)

Le menu de Liste de lecture vous permet de parcourir et entendre votre musique favorite dans les listes de lecture. Pour entrer dans le menu, sélectionné la Playlist du guide menu. Il existe jusqu'à cinq listedes de lecture possibles.

8. Installation de Firmware et Mise à jour

Le Firmware est le système d'exploitation (l'OS) de votre dispositif.

8.1 Installation de Firmware

SI vous installez un disque dur pour la première fois (ancien ou nouveau), nous vous remercions de suivre les étapes suivantes.

Etape 1: Back up données

Effectuez un back up de vos données avant d'instructor le disque dur dans l'appareil. Les étapes suivantes effaceront toutes les données actuellment stockées sur le disque dur.

Etape 2 : installation du HDD

Suivez le guide d'installation du HDD pour l'installer dans l'appareil.

Etape 3 :

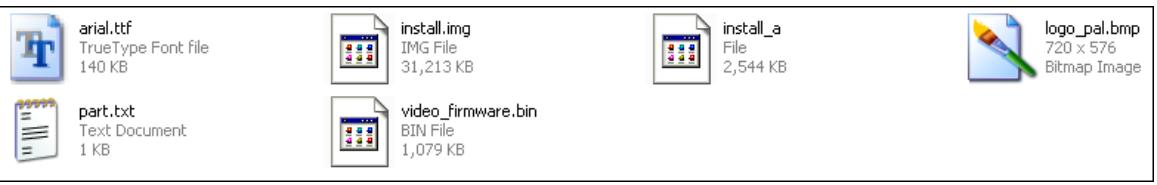

Vous avez besoin d'une clé USB pour l'installation du firmware. Copiez les 6 fichiers du CD d'installation sur la clé USB.

Etape 4: Connecter la clé USB

Connectez la clé USB au port USB du Movie Cube

Etape 5 : Presser le bouton Standby/Veille

Etape 6: Connercter le cable d'alimentation

Branchez le cable d'alimentation dans le DC IN jack et appuyez sur le bouton POWER.
Attendez environ 3 secondes ou plus, puis relacher le bouton Standby/Veille.

L'installation du firmware commence dans un laps de temps d'environ 30 secondes. Les indicateurs LED se mettent à clignoter. Si l'appareil est connecté à une TV, une page d'installation jaune apparait à l'écran.

Attendez environ 10 minutes pour que l'installation soit complète. Les indicateurs LED s'éteignent et le Movie Cube se met en veille automatiquement. Appuyez sur le bouton Standby/Veille à l'avant ou sur la télécommande pour activer le Movie Cube.

Remarque :

Ne pas eteindre pendant l'installation.

Ne pas débrancher la clé USB pendant l'installation.

8.2 Mise à jour du firmware

Les mises à jour de firmware peuvent vous apporter de nouvelles fonctionnalités, des améliorations et des corrections d'erreur.

Pour vérifier si vous avez la dernière version firmware :

1. Sélectionner MISC dans le menu d'installation
2. La dernière version firmware apparait
3. Comparez avec votre dernière version firmware

Téléchargez la derniere version firmware à partir de notre site Web.

Etape 1: Préparation de la clé USB

Copiez les 6 fichiers sur votre clé USB

Etape 2 :

Ouvrez le fichier "part.txt" dans la clé USB avec WordPad et assurez vous de modifier "option-install" en "option-upgrade"

Option install : cette option permet l'installation du firmware qui va formater complètement le disque dur (les données stockées sur le disque seront effacées)

Option upgrade : cette fonction permet de mettre à jour le firmware (les données stockées sur le dique sont préserves)

Etape 3: Répétez étape 4, 5 et 6 du chapitre "Installation Firmware"

Remarque : Quand l'installation ou la mise à jour est finie, plusieurs partitions du système auront été créées. Ne supprimez aucune de ces partitions en cas d'erreur sur le disque dur.

9. Annexes

9.1 Spécifications

USB CompatibleUSB HDD Autres périhériques USB

FORMATSCOMPATIBLES :DAT/VOB/IFO/MPG/AVI/MPED-2 TS :

MP3/OGG/WMATaux de compression: entre 32 kbps et 320 kbpsJPEG/BMP

CODECS COMPATIBLES :MPEG-1/MPEG-2MPEG-4 ASP: XviD

VIDÉO CODECS SUPPORTÉS:MP2/MP3 /OGG Vorbis/WMA Norme (DRM, Pro et Avancé)

FORMATS DE SOUS-TITRES SUPPORTÉS: SRT, SMI, SSA

SPÉCIFICATION VIDEOSortie Compos 1 Vpp 75 Ohm Sortie

Composants Y:1 Vpp 75 OhmCb:0.7 Vpp 75 OhmCr:0.7 Vpp 75 Ohm

PERFORMANCE AUDIODA Convertisseur

24-bit/192kHZDA Convertisseur 24-bit/96kHZSignal de

bruit (1 kHZ) ≥ 95dBPortée dynamique ≥90dB

(1kHZ)

Chaine ≥95dBSeparationHarmonique total

Déformation (1 kHZ) ≤ -85dB

GENERALAlimentationA

rrêt/MarcheConsommati AC 100~240V 50~60HzApprox. 35 W

onExploitationTempératu +5^ to +35^ (+36^ to +95^)

reTaux d'humidité 5% to 80% RH

Disque 3.5" SATA HDD211.5 x57x152mm

durDimensions(W/H/D)P

oids net Approx.

9.2 FAQ (Questions les plus fréquentes)

Question 1. Mon ordinateur ne reconnait pas le lecteur.

Réponse:

(1) Assurez-vous que le lecteur est allumé. Si le lecteur est étèint, l'ordinateur ne pourrait pas le détecter;
(2) Assurez-vous que le lecteur est connecté à l'ordinateur. (Se reporter à 1.4.1 pour connecter le lecteur à l'ordinateur);
(3) Si vous utilise Windows 98SE, installez d'abord le pilote USB. Àpres l'installation, redémarrez l'ordinateur. Puis connectez à nouveau le lecteur à l'ordinateur. (Se reporter à 1.4.1 pour connecter le lecteur à l'ordinateur);
(4) Si vous avez installé le pilote de Windows 98SE sur Windows® XP, 2000, ou ME édition, des problèmes peuvent survenir;
(5) Il n'est pas conseillé d'utiliser les ports USB à l'avant de votre ordinateur, essayer d'utiliser les ports USB situés à l'arrière parce que ceux de devant sont souvent non alimentés.

Question 2. Lorsque j'essaie de déconnecter le dispositif USB, je recois le message "Le volume générique du dispositif ne peut pas être arrêté maintainant. Essayez d'arrêtier le dispositif plus tard". Que doit je faire ?

Réponse:

Fermez tous les programmes qui peuvent avoir accès aux données du lecteur, y compris Windows® Explorer. Si cela ne marche pas, fermez tous les programmes et attendez encore 20 secondes, puis réessayez l'icone de la flèche verte. Si cela ne marche toujours pas, fermez le lecteur et déconnectez le cable USB.

Question 3. Je trouve des noms de fichiers et de dossiers que je n'ai jamais créé et ces noms sont très bizarre.

Réponse:

Apparemment, la table d'allocation de fichier (FAT) est erronnée. Cela peut être dû à la fermetre du lecteur (en raison de la faible puissance de la batterie) alors que la connexion USB lisait ou écrivait des fichiers sur votre ordinateur. Windows et Macintosh écrivent souvent des fichiers supplémentaires sur le disque dur tels que finder.def ou info volume système. Ces fichiers sont normaux et sans risque pour le lecteur.

Question 4. J'ai utilisé mon lecteur pour transférer des fichiers de et vers différents ordinateurs. La défragmentation du disque dur du lecteur l'endommagera-t-il?

Réponse:

La défragmentation du disque dur du lecteur peut être utile après le transfert de nombreux fichiers de et vers le lecteur. Il n'est jamais dangereux d'utiliser la défragmentation sur le lecteur. Assurez-vous qu'aucun autre programme n'est en cours lorsque vous utilisez l'utilitaire de défragmentation de Windows®. Assurez-vous que vous avez connecté le lecteur à l'adaptateur réseau externe pendant cette procédure.

Question 5. Mes fichiers ont disparu du lecteur.

Réponse:

Assurez-vous que vous parcourez vos fichiers en mode correct de navigation, ce qui signifie avec des vues filtrées correctes telles que Photos, Music ou Vidéos.

Question 6. Pourquoi certains formats photos compatibles n'apparaissent pas en mode photo?

Réponse:

Le format JPEG compte differents modes. Le lecteur ne supporte pas tous les modes.

Vous devez changer votre format photo comme suit:

(1) Utilisez Photoshop pour ouvrir la photo;

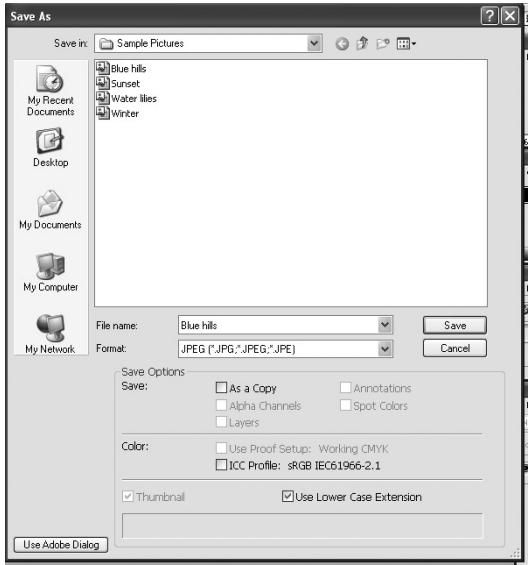

(2) Sélectionnez "Fichier", puis "Sauvegarder sous" dans le menu, lorsque l'image apparait sur le côté gauche, Sélectionnez le format d'image JPEG, entrez le nom de fichier et cliquez sur l'icone "Sauvegarder";

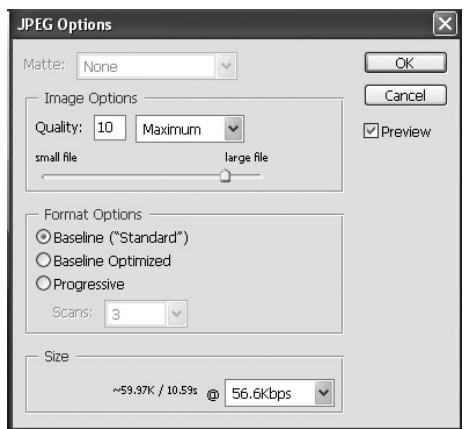

(3) ÀpRES avoir cliqué sur l'icone "Sauvegarder", une nouvelle fenêtre apparait lorsque l'image s'affiche sur le côté droit, Sélectionnez "Ligne de base (standard)" ou "Ligne de base optimisée";

(4) Cliquez sur "OK".

Question 7. Lorsque la TV est allumée, elle clignote brièvement, l'écran devient bleu ou passse en économiser d'écran, pourquoi?

Réponse:

C'est normal. Lorsque le système démarre, il configure les paramètres correspondants pour pouvoir envoyer le signal video correct à la télé, pendant la phase de démarrage, la télé recoit des signaux incorrects ou les signaux ne sont pas stables et font clignoter l'écran, certaines téléés traiteront cela comme une absence de signal et afficheront l'écran bleu ou l'économiseur d'écran.

Question 8. Pourquoi quand je passes sur Y/Pb/Pr 480P, 576P, 720P, 1080I, l'écran de la TV affiche une très mauvaise image ?

Réponse:

Véifiez si vos supports TV supportent les sorties Y/Pb/Pr 480P, 576P, 720P21080I . Si ce n'est

pas le cas, utilisez l'affichage du signal Video NTSC our PAL ;

Question 9. Pourquoi n'y-a-t-il pas de son sur les films ou les morceaux de musique quand j'utilise une sortie composante Y/Pb/Pr ?

Réponse:

La sortie Y/Pb/Pr n'est qu'une sortie video et n'inclut pas les signaux sonores. Lorsque vous utilisez une sortie Y/Pb/Pr, branchez l'A/V OUT ou la prise S/PDIF sur son sortie.

Question 10. Pourquoi le lecteur n'a pas trové le disque dur?

Réponse:

Assurez-vous que le Firmware est installé correctement et qu'aucune partition système n'a été supprimée sur le disque dur. Si une panne du disque dur survient, sauvegardez vos données et réinstallé le Firmware en utilisant le logiciel d'installation du CD qui est fourni avec le lecteur.

Question 11 : Lorsque je regarde un film dans la partition multimedia, certains boutons comme PREV, NEXT, A-B etc. ne peuvent pas toujours être utilisés ?

Réponse:

Ces fonctions sont seulement destinées aux fichiers IFO (DVD).

9.3 Droits d'auteur et marques déposées

Droits d'auteur

Tous droits réservés. Aucune partie de ce manuel ne peut être reproductive, ou transmise sousquelque forme ou parquelque moyen, électronique, mécanique, sans l'autorisation préalable du détenteur ou droit d'auteur. Conformément à la législation sur les droits d'auteur, aucune donnée enregistrée ne pourra être utilisée à des fins autres que le divertissement personnel sans autorisation préalable du détenteur du droit d'auteur.

Marques déposées

Microsoft et Windows sont des marques déposées de Microsoft Corporation. Toutes les autres marques déposées sont la propriété de leurs détenteurs respectifs.

9.4 Garantie

Ce que ne couvre pas votre garantie: - Faits naturels, comme le feu ou les décharges statiques-Dommage causé par des réparations, des modifications non autorisées ou par accident.-Dommage du à une mauvaise utilisation ou à la négligence.-Ensemble qui a été modifié ou incorpore dans d'autres produits ou qui est utilisé à des fins institutionnelles ou commerciales.-Perte du logiciel client, du Firmware, des informations ou des données mémoire.-Mauvaise manipulation ou installation.

Pour de plus amples informations sur la garantie qui s'applique au Movie Cube Q100 ainsi que notre assistance consommateurs, merci de vous rendre sur notre site :

www.emtec-international.com

Movie Cube™
