MODE D'EMPLOI PDU3 USB3.0 EXPANSION CARD TRANSCEND

Carte d'expansion USB 3.0

TS-PDU3

(Version 1.4)

Précautions d'utilisation 3

■ Utilisation générale 3 Transfert des données 3 Alimentation 3

Limitation de garantie transcend 12

Vous venez d'acheter la carte d'expansion USB 3.0 Transcend. Cette carte vous permet d'ajouter deux ports USB 3.0 à votre ordinateur via un port PCI Express. L'interface de connexion PCI Express 2.0 x1 de la carte est compatible avec quasiment toutes les cartes mères. La carte d'expansion vous permet de profiter de transferts ultra rapides entre votre PC et vos appareils compatibles USB 3.0 dès que la carte est installée. La bande passante atteint jusqu'à 5 Gbits par seconde. Ce manuel détaille toutes les étapes nécessaires à une bonne installation et utilisation de la carte d'expansion USB 3.0.

Contenu de l'emballage

L'emballage de la carte d'expansion USB 3.0 contient les éléments suivants:

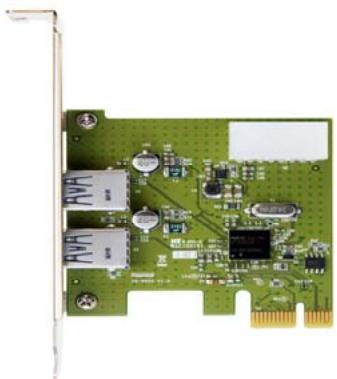

Carte d'expansion USB 3.0

CD Pilote

Guide d'installation rapide

Caractéristiques

Ajoute plusieurs ports USB 3.0 à votre ordinateur au moyen du port PCI Express®. Bande passante jusqu'à 5Gbits par seconde en mode USB 3.0. Interface PCI Express® ultra rapide. Peut facilement être installé dans un port PCIe, dont les ports x1. Retro compatibilité assurée avec les appareils fonctionnant sous USB 2.0 et USB 1.1. Supporte l'interface de management de l'alimentation PCI bus power en rev. 1.2. - Compact et parfaitement adapté à votre PC. Intégralement compatible avec le PCI Express® 2.0. Deux ports externes en USB 3.0. Répond à la norme xHCI.

Système requis

Un des OS suivants :

• Windows® XP
• Windows® Vista
• Windows® 7

Précautions d'utilisation

Ces précautions sont IMPORTANTES! Veuillez les suivre en toute circonstance.

Avant de procéder à l'installation de la carte, veuillez vous assurer que votre ordinateur est éteint et que le câble d'alimentation est déconnecté.

Utilisation générale

• Pour éviter tout risque de décharge electrostatique (ESD), veuillez au préalable toucher un objet en métal comme la tour de votre PC avant de manipuler la carte d'expansion USB 3.0.
• Évitez d'exposer votre carte à des températures extrêmes, au-dessus de 35°C (95°F) ou en dessous de 5°C (41°F). N'exposez pas la carte au contact de quelconque liquide.
• N'exposez pas votre carte d'expansion USB 3.0 à un des environnements suivants:

En pleine lumière du soleil À proximité d'une source de chaleur Dans un véhicule fermé et garé en plein soleil

• Veuillez toujours fixer la carte USB 3.0 à la tour au moyen des vis appropriées.

Transfert des données

• Transcend NE PEUT être tenu responsable pour la perte ou l'endommagement de données durant l'utilisation de l'appareil. Nous vous conseillons de régulièrement faire une sauvegarde sur votre ordinateur ou tout autre appareil de stockage de données.
• Afin d'assurer un transfert ultra rapide en 5Gb/s, les pilotes de la carte doivent être installés. Pour plus de renseignements, veuillez vous reporter à la section installation du pilote de ce manuel.

Alimentation

• L'alimentation fournie par le port PCI Express de votre ordinateur est insuffisante pour faire fonctionner un appareil compatible USB 3.0. Assurez-vous que le connecteur d'alimentation 4-pin power est branché à l'alimentation de votre PC avant de connecter tout appareil compatible USB 3.0.

Le connecteur d'alimentation 4-pin DOIT être branché à votre PC pour faire fonctionner vos appareils USB 3.0

Présentation du produit

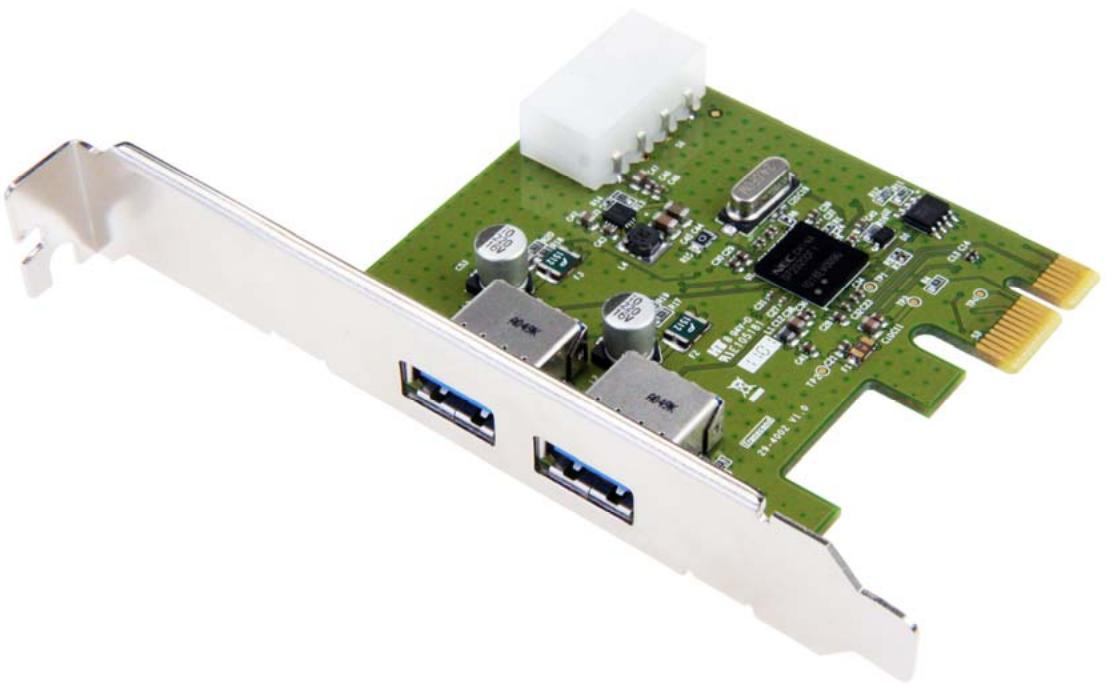

Figure 1: Carte d'expansion USB 3.0

Deux ports USB 3.0 Connecteur PCI Express x1 Entrée 4-pin pour l'alimentation Plaque d'installation en métal

Installation de la carte

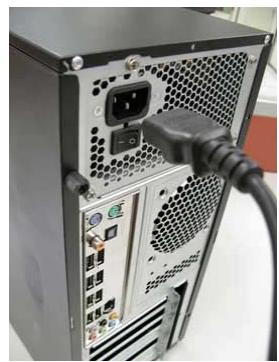

1. Eteignez votre ordinateur et déconnectez le câble d'alimentation.

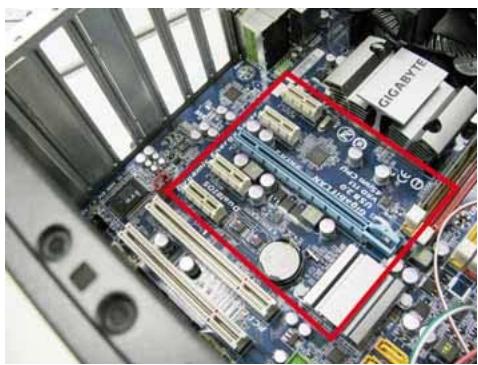

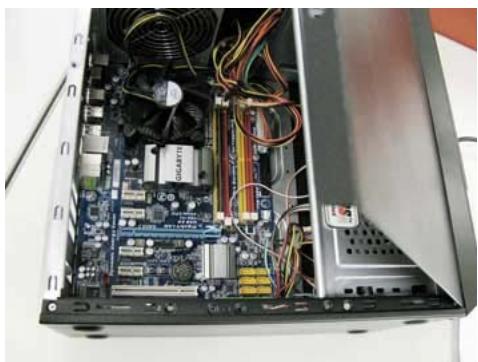

1. Ouvrez la tour puis localisez les ports PCI Express. Le manuel d'utilisation de votre PC vous donnera de plus amples informations.

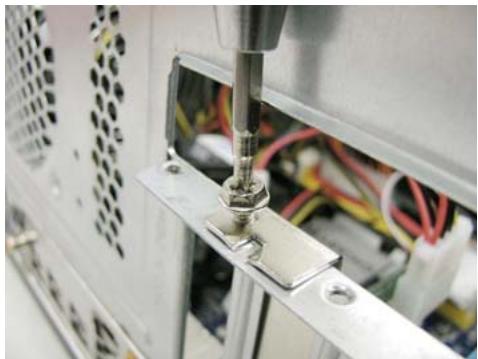

1. Sélectionnez un port PCI Express où installer la carte USB 3.0 (le port long et le port court doit fonctionner), puis retirez la plaque en métal (metal bracket) qui se trouve à proximité du port.

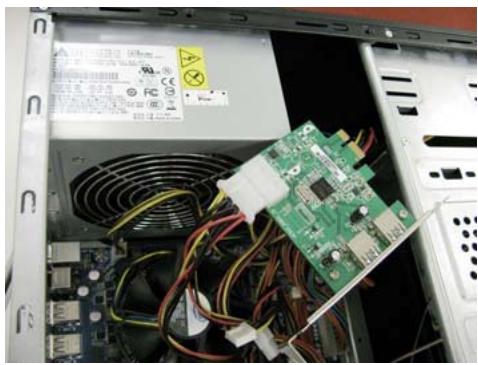

1. Branchez un connecteur d'alimentation 4-pin de votre ordinateur au port d'alimentation de la carte USB 3.0.

Note: Avant de manipuler la carte d'expansion USB 3.0, veuillez d'abord toucher un objet métallique comme la tour de votre ordinateur pour éliminer l'électricité statique.

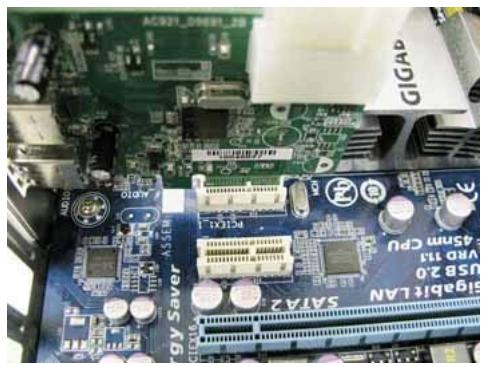

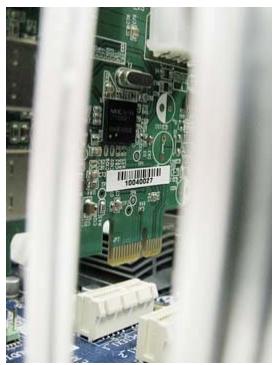

1. Alignez la carte USB 3.0 avec le port PCI Express. Insérez la carte dans le port jusqu'à ce qu'elle soit correctement connectée.

1. Sécurisez la carte USB 3.0 à la tour au moyen des vis appropriées.

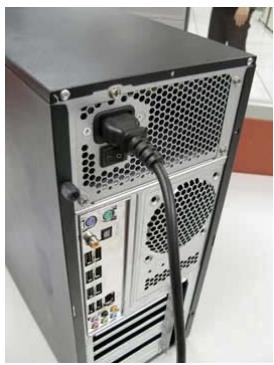

1. Replacez la tour sur votre ordinateur puis reconnectez le cable d'alimentation.

Installation du pilote |

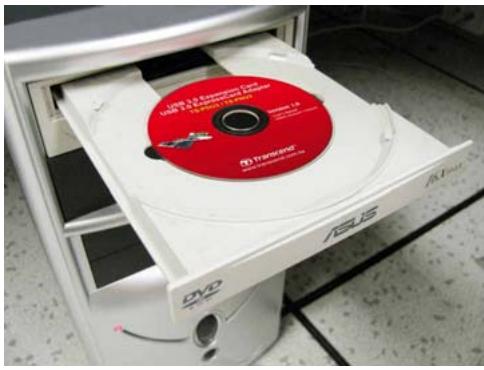

1. Installez le CD-ROM dans votre ordinateur.

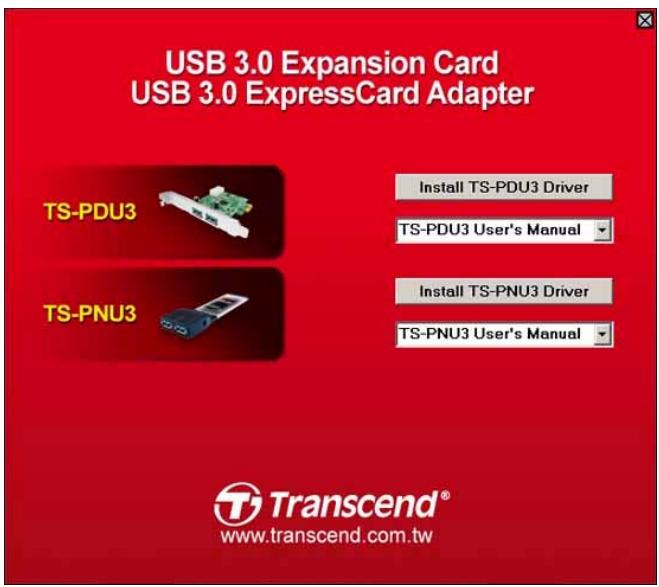

1. La fenêtre de démarrage automatique apparait. Cliquez sur "Driver" (disque) pour lancer l'installation.

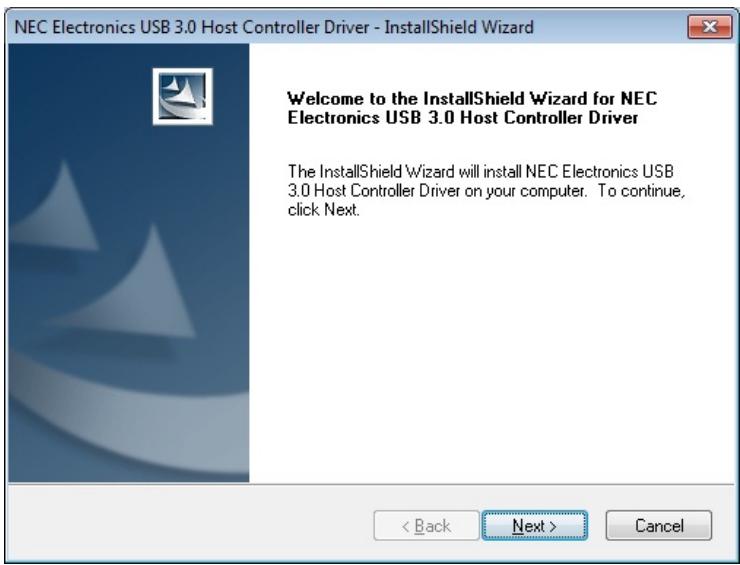

1. L'aide à l'installation apparaît à l'écran. Cliquez sur "Next" (suivant) pour continuer.

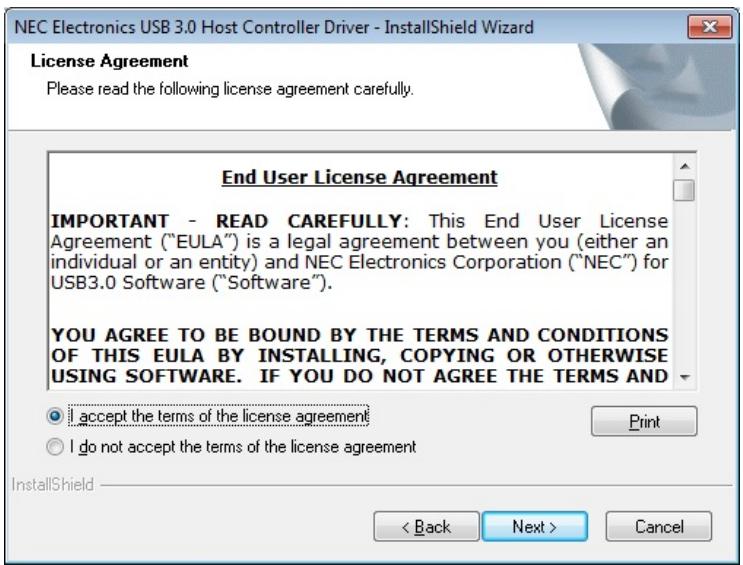

1. Choisissez l'option "I accept the terms of the license agreement" puis cliquez sur "Next."

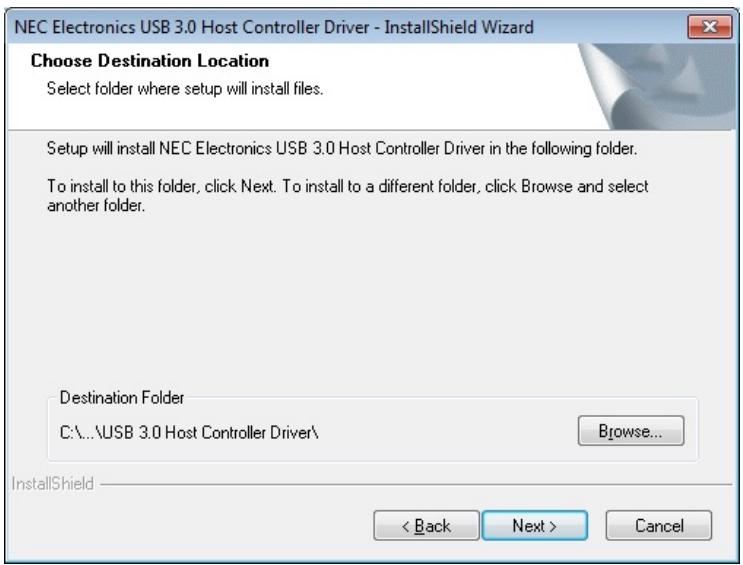

1. Choisissez un dossier de destination pour les fichiers du pilote puis cliquez sur "Next".

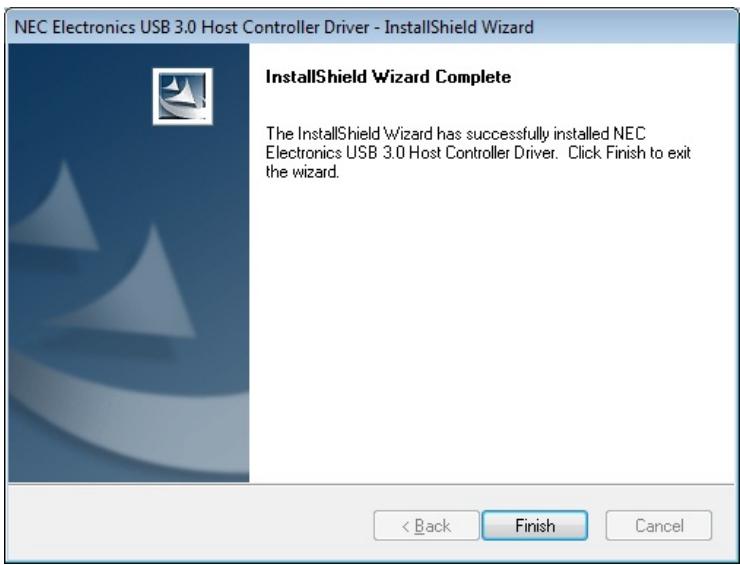

1. Une fois que le pilote est installé, appuyez sur "Finish" (terminer) pour sortir.

1. Redémarrez votre système.

Questions et réponses

Si vous faites face à un problème avec votre carte d'expansion USB 3.0, veuillez tout d'abord consulter la section ci-dessous. Si cela ne vous aide pas à résoudre un problème potentiel, veuillez prendre contact avec le magasin où vous avez acheté la carte ou votre centre de service informatique ou bien encore la filiale locale de Transcend. Vous pouvez également trouver des informations supplémentaires dans les sections Questions & Réponses et Support de notre site Internet.

Les appareils USB 3.0 ne sont pas reconnus

Vérifiez les points suivants:

1. La carte est-elle correctement branchée au port PCI Express? Si ce n'est pas le cas, déconnectez puis reconnectez la. Si la carte est bien fixée mais ne fonctionne pas, essayez un autre port PCIe (x1, x2, x4, x8 ou x16).
2. Assurez-vous que le pilote est installé.
3. Les ports PCI Express sont-ils désactivés dans les réglages du BIOS? Veuillez vous reporter au manuel de la carte mère pour savoir comment entrer dans le BIOS et activer les ports PCIe.

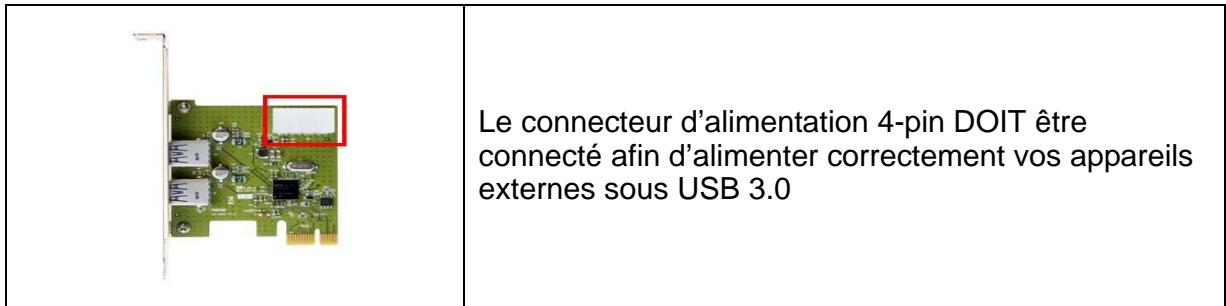

4. La carte est-elle connectée à l'alimentation de votre ordinateur? Assurez-vous que le connecteur 4-pin de l'alimentation de votre PC est branché à la carte d'expansion USB 3.0. Utilisez de préférence un câble d'alimentation qui n'est pas connecté à un disque dur ou à un composant qui nécessite une haute consommation électrique.

1. Assurez-vous que le BIOS de votre ordinateur est bien à jour.

Mon ordinateur ne démarre pas

Vérifiez les points suivants :

1. Assurez-vous que la carte est correctement branchée au port PCI Express de votre ordinateur. Débranchez la carte puis rebranchez-la.
2. Assurez-vous que le disque boot de votre ordinateur (HDD) est connecté.
3. La carte USB 3.0 est-elle en conflit avec une carte PCI Express? Si c'est le cas, retirez délicatement les autres cartes PCIe pour déterminer laquelle est la cause du conflit.
4. Les appareils USB peuvent parfois causer des conflits qui empêchent votre ordinateur de démarrer correctement. Débranchez tous les appareils USB de votre ordinateur.

Carte d'expansion USB 3.0

Dimensions (taille PCB)	65.3mm (L) × 69.1mm (l)
Poids	44g
Alimentation de sortie USB Bus	5V DC, 900mA (max) par port
Interface PC	PCI Express® 2.0 single lane (x1)
Ports USB:	2 externes (support USB 1.1 / 2.0 / 3.0)
Bande passante	Jusqu' à 5Gbits par seconde
Température de fonctionnement	De 5°C (41°F) à 35°C (95°F)
Certificates	CE, FCC, BSMI
Garantie	2 ans

Informations relatives au passage de commande

Description	P/N Transcend
Carte d’expansion USB 3.0	TS-PDU3

Limitation de garantie transcend

"Above and Beyond" est la forme que Transcend se fixe en termes de service client.

Nous nous efforçons de fabriquer des produits de qualité dépassant celle des normes en vigueur dans l'industrie.

Transcend Information, Inc. (Transcend) s'engage à fournir des produits testés et garantis étant sans défauts matériels ou de fabrication, et étant conformes aux specifications publiées.

Si la carte d'expansion USB 3.0 ne fonctionne pas correctement, à cause d'un défaut de fabrication ou de matériel, et ce malgré une utilisation normale en environnement recommandé, Transcend réparera ou remplacera la carte d'expansion USB 3.0 par un produit aux caractéristiques similaires.

Durée de garantie : La carte d'expansion USB 3.0 de Transcend est couverte par cette garantie pour une période de deux (2) ans à partir de la date d'achat. La preuve d'achat incluant la date d'achat est nécessaire pour que la garantie fonctionne. Transcend examinera le produit et statuera sur sa réparation ou son remplacement. La décision prise par Transcend de réparer ou de remplacer le produit est sans appel. Transcend se réserve le droit de fournir un produit de remplacement aux fonctionnalités équivalentes.

Limitations : Cette garantie ne s'applique pas aux produits endommagés à la suite d'un accident, d'un emploi incorrect ou abusif, de mauvaise manipulation, de mauvaise installation, d'altération, de mauvais usage ou de problèmes liés à des surtensions électriques.

La carte d'expansion USB 3.0 de Transcend doit être utilisée avec des périphériques conformes aux normes de l'industrie informatique. Transcend ne sera pas tenu responsable des dommages causés par l'usage de périphériques tiers.

Transcend ne peut en aucun cas être tenu responsable de dommages directs ou indirects causés par un incident ou ses conséquences, y compris toute perte de profits ou de bénéfices, la perte de revenu ou de données ou tout autre dommage accidentel ou fortuit, de toute alteration de relations commerciales, de ce produit, même si Transcend a précédemment été averti d'une telle éventualité.

Avertissement : La garantie ci-dessus est une garantie exclusive, sans aucune autre garantie, implicite ou explicite de quelque nature que ce soit ; ceci comprenant mais ne se limitant pas aux garanties de commercialisation et d'adéquation à une utilisation particulière. Cette garantie ne sera en aucun cas affectée par un support technique ou des conseils délivrés par Transcend.

Instructions Garantie Transcend: http://www.transcend.nl/Support/Warranty.asp

Enregistrement en ligne: Pour accélérer le service de garantie, enregistrez votre produit Transcend sous un délai de 30 jours à partir de la date d'achat.

Enregistrement en ligne sur http://www.transcend.nl/productregister_fr

• Les spécifications mentionnées ci-dessus sont susceptibles de changement sans préavis.

Ne pas retirer ou abimer l'autocollant de garantie, sous risque de perdre ladite garantie de ce produit.
