MODE D'EMPLOI P43C-ME ASROCK

1. Introduction Merci pour votre achat d’une carte mère ASRock P43C-ME, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fiabilité au long terme. Ce Guide d’installation rapide présente la carte mère et constitue un guide d’installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD d’assistance. Les spécifications de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notification. Au cas où n’importe qu’elle modification intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, http://www.asrock.com Si vous avez besoin de support technique en relation avec cette carte mère, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez. www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock P43C-ME

(Facteur de forme Micro ATX: 9.6 pouces x 8.3 pouces, 24.4 cm x 21.1 cm) Guide d’installation rapide ASRock P43C-ME CD de soutien ASRock P43C-ME Un câble ruban IDE Ultra ATA 66/100/133 80 conducteurs Deux câbles de données de série ATA (SATA) (en option) Un I/O Panel Shield

- Facteur de forme Micro ATX:

9.6 pouces x 8.3 pouces, 24.4 cm x 21.1 cm - LGA 775 pour Intel® CoreTM 2 Extreme / CoreTM 2 Quad / CoreTM 2 Duo / Pentium® Dual Core / Celeron® Dual Core / Celeron® acceptant les processeurs Penryn Quad Core Yorkfield et Dual Core Wolfdale - FSB 1600/1333/1066/800 MHz (voir ATTENTION 1) - Prise en charge de la technologie Hyper-Threading (voir ATTENTION 2) - Prend en charge la technologie Untied Overclocking (voir ATTENTION 3) - Prise en charge de la technologie EM64T par le CPU - Northbridge: Intel® P43 - Southbridge: Intel® ICH10 - Compatible avec la Technologie de Mémoire à Canal Double (voir ATTENTION 4) - 2 x slots DIMM DDR3 - Supporter DDR3 1600(OC)/1333/1066/800 non-ECC, sans amortissement mémoire (voir ATTENTION 5) - Capacité maxi de mémoire système: 8GB (voir ATTENTION 6) - 2 x slots DIMM DDR2 - Supporter DDR2 1200(OC)/1066/800/667 non-ECC, sans amortissement mémoire (voir ATTENTION 5) - Capacité maxi de mémoire système: 8GB (voir ATTENTION 6) - 1 x slot PCI Express 2.0 x16 (bleu @ mode x16) - 1 x slot PCI Express x1 - 2 x slots PCI - 7.1 Son haute définition de CH (codec audio VIA® VT1718S) - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111DL - Support du Wake-On-LAN I/O Panel - 1 x port souris PS/2 - 1 x port clavier PS/2 - 1 x Port de sortie coaxial SPDIF - 1 x Port de sortie optique SPDIF - 6 x ports USB 2.0 par défaut

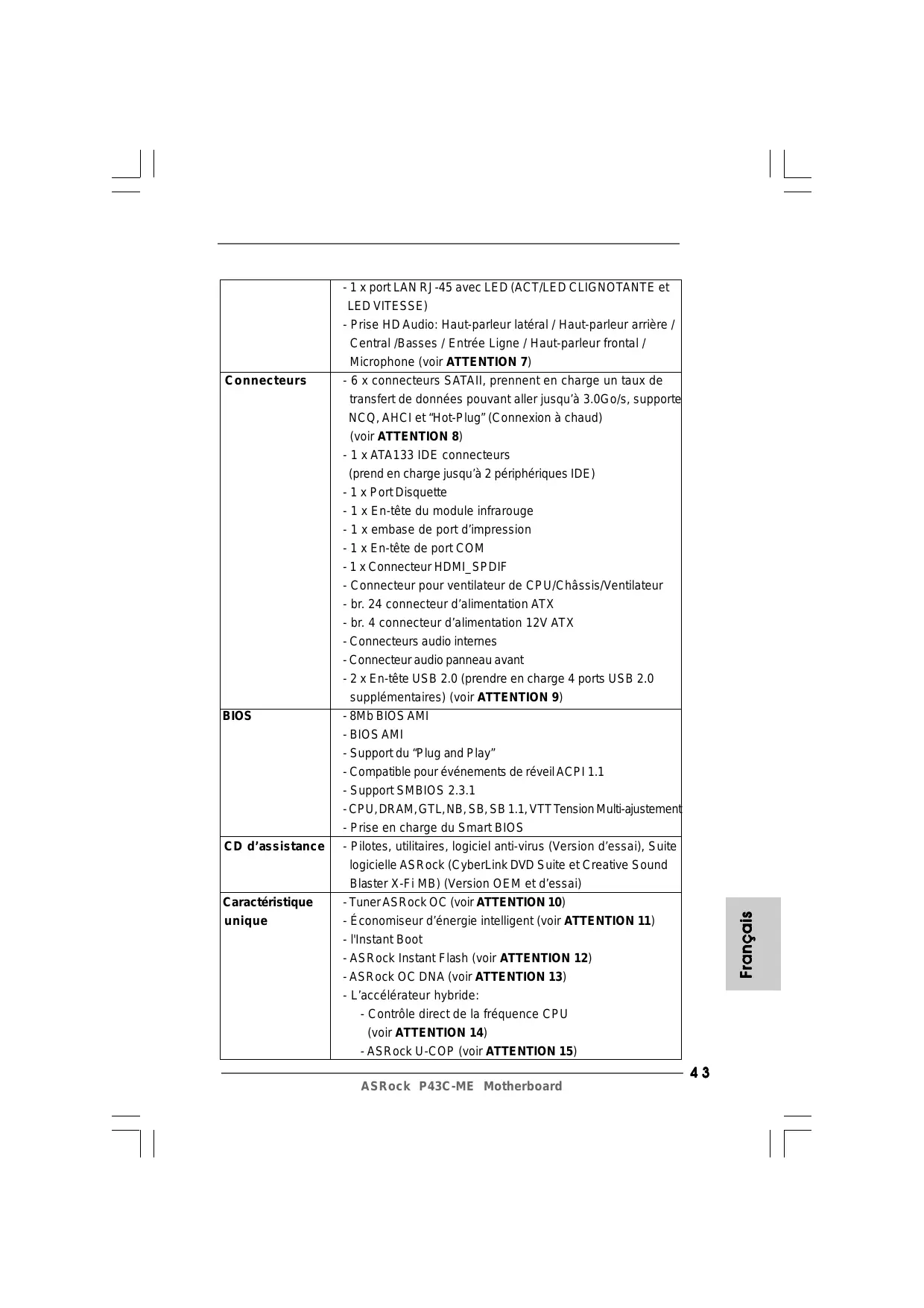

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et

LED VITESSE) - Prise HD Audio: Haut-parleur latéral / Haut-parleur arrière / Central /Basses / Entrée Ligne / Haut-parleur frontal / Microphone (voir ATTENTION 7) - 6 x connecteurs SATAII, prennent en charge un taux de transfert de données pouvant aller jusqu’à 3.0Go/s, supporte NCQ, AHCI et “Hot-Plug” (Connexion à chaud) (voir ATTENTION 8) - 1 x ATA133 IDE connecteurs (prend en charge jusqu’à 2 périphériques IDE) - 1 x Port Disquette - 1 x En-tête du module infrarouge - 1 x embase de port d’impression - 1 x En-tête de port COM - 1 x Connecteur HDMI_SPDIF - Connecteur pour ventilateur de CPU/Châssis/Ventilateur - br. 24 connecteur d’alimentation ATX - br. 4 connecteur d’alimentation 12V ATX - Connecteurs audio internes - Connecteur audio panneau avant - 2 x En-tête USB 2.0 (prendre en charge 4 ports USB 2.0 supplémentaires) (voir ATTENTION 9) - 8Mb BIOS AMI - BIOS AMI - Support du “Plug and Play” - Compatible pour événements de réveil ACPI 1.1 - Support SMBIOS 2.3.1 - CPU, DRAM, GTL, NB, SB, SB 1.1, VTT Tension Multi-ajustement - Prise en charge du Smart BIOS - Pilotes, utilitaires, logiciel anti-virus (Version d’essai), Suite logicielle ASRock (CyberLink DVD Suite et Creative Sound Blaster X-Fi MB) (Version OEM et d’essai) - Tuner ASRock OC (voir ATTENTION 10) - Économiseur d’énergie intelligent (voir ATTENTION 11) - l'Instant Boot - ASRock Instant Flash (voir ATTENTION 12) - ASRock OC DNA (voir ATTENTION 13) - L’accélérateur hybride: - Contrôle direct de la fréquence CPU (voir ATTENTION 14) - ASRock U-COP (voir ATTENTION 15)

- Garde d’échec au démarrage (B.F.G.)

- Contrôle de la température CPU - Mesure de température de la carte mère - Tachéomètre ventilateur CPU/Châssis/Ventilateur - Ventilateur silencieux d’unité centrale - Monitoring de la tension: +12V, +5V, +3.3V, Vcore - Microsoft® Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit / XP / XP 64-bit - FCC, CE, WHQL - Prêt pour EuP (alimentation Prêt pour EuP requise) (voir ATTENTION 16)

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web: http://www.asrock.com

ATTENTION Il est important que vous réalisiez qu’il y a un certain risque à effectuer l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking peut affecter la stabilité de votre système, ou même causer des dommages aux composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et vos propres risques. Nous ne sommes pas responsables des dommages possibles causés par l’overclocking.

Cette carte mère prend en charge les FSB1600/1333/1066/800 MHz natifs . Pour un fonctionnement normal, vous n’avez pas besoin de régler les paramètres des cavaliers. Pour le mode spécial d’overclocking

(surcadençage), veuillez vous référez à la page 48 et 49 pour les paramètres corrects des cavaliers. En ce qui concerne le paramétrage “Hyper-Threading Technology”, veuillez consulter la page 43 du manuel de l’utilisateur sur le CD technique. Cette carte mère prend en charge la technologie Untied Overclocking. Veuillez lire “La technologie de surcadençage à la volée” à la page 24 pour plus d’informations. Cette carte mère supporte la Technologie de Mémoire à Canal Double. Avant d’intégrer la Technologie de Mémoire à Canal Double, assurezvous de bien lire le guide d’installation des modules mémoire en page 14 pour réaliser une installation correcte. Veuillez vérifier dans le tableau ci-dessous pour les fréquences de prise en charge mémoire et les fréquences FSB UC correspondantes.

Fréquence de prise en charge mémoire

DDR3 800, DDR3 1066, DDR3 1333, DDR3 1600 * DDR2 800, DDR2 1066, DDR2 1200 * 1333 DDR3 800, DDR3 1066, DDR3 1333 DDR2 667, DDR2 800, DDR2 1066, DDR2 1200 * 1066 DDR3 800, DDR3 1066 DDR2 667, DDR2 800, DDR2 1066 800 DDR3 800 DDR2 667, DDR2 800 * Les barrettes de mémoire DDR3 1600 / DDR2 1200 fonctionnent en mode overclockage. Dans cette situation, vous devez régler l’option BIOS de «DRAM Frequency» (fréquence DRAM) sur [800MHz DDR3_1600] ou [600MHz DDR2_1200] et ajuster les cavaliers. Veuillez vous référer à la page 48 pour les réglages de cavaliers appropriés. Du fait des limites du système d’exploitation, la taille mémoire réelle réservée au système pourra être inférieure à 4 Go sous Windows® 7 /

VistaTM / XP. Avec Windows® OS avec CPU 64 bits, il n’y a pas ce genre de limitation.

7. Pour l’entrée microphone, cette carte mère supporte les deux modes stéréo et mono. Pour la sortie audio, cette carte mère supporte les modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer au tableau en page 3 pour effectuer la bonne connexion. 8. Avant d’installer le disque dur SATAII au connecteur SATAII, veuillez lire le Guide « Installation du disque dur SATAII » à la page 28 du « Manuel de l’utilisateur » qui se trouve sur le CD de support pour régler votre lecteur de disque dur SATAII au mode SATAII. Vous pouvez aussi directement connecter le disque dur SATA au connecteur SATAII. 9. La gestion de l’alimentation pour l’USB 2.0 fonctionne bien sous Microsoft® Windows® 7 64-bit / 7 / VistaTM 64-bit/ VistaTM / XP 64-bit / XP SP1; SP2. 10. Il s’agit d’un usage facile ASRock overclocking outil qui vous permet de surveiller votre système en fonction de la monitrice de matériel et overclocker vos périphériques de matériels pour obtenir les meilleures performances du système sous environnement Windows®. S’il vous plaît visitez notre site web pour le fonctionnement des procédures de Tuner ASRock OC. ASRock website: http://www.asrock.com 11. Comprenant une conception matérielle et logicielle propriétaire avancée, Intelligent Energy Saver est une technologie révolutionnaire qui offre des gains d’énergie incomparables. En d’autres termes, il est capable d’apporter des économies d’énergie exceptionnelles et d’améliorer l’efficacité énergétique sans sacrifier aux performances de calcul. Veuillez visiter notre site Web pour les procédures d’utilisation d’Intelligent Energy Saver. Site Web ASRock : http://www.asrock.com

12. O ASRock Instant Flash é um utilitário de flash do BIOS incorporado na memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos sistemas operativos, como o MS-DOS ou o Windows®. Com este utilitário, poderá premir a tecla <F6> durante o teste de arranque POST ou premir a tecla <F2> para exibir o menu de configuração do BIOS para aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar o novo ficheiro de BIOS numa unidade flash USB, numa disquete ou num disco rígido, em seguida, poderá actualizar o BIOS com apenas alguns cliques sem ter de utilizar outra disquete ou outro complicado utilitário de flash. Note que a unidade flash USB ou a unidade de disco rígido devem utilizar o sistema de ficheiros FAT32/16/

12. 13. Le nom même du logiciel – OC DNA vous indique littéralement ce dont il est capable. OC DNA, utilitaire exclusif développé par ASRock, offre une façon pratique pour l’utilisateur d’enregistrer les paramètres d’overclockage et de les partager avec d’autres. Il vous aide à enregistrer votre overclockage sous le système d’exploitation et simplifie le processus compliqué d’enregistrement des paramètres d’overclockage. Avec OC DNA , vous pouvez enregistrer vos réglages d’overclockage en tant que profil et les partager avec vos amis ! Vos amis peuvent alors charger le profil d’overclockage sur leur propre système pour obtenir les mêmes réglages d’overclockage que les vôtres ! Veuillez noter que le profil d’overclockage peut être partagé et utilisé uniquement sur la même carte mère. 14. Même si cette carte mère offre un contrôle sans souci, il n’est pas recommandé d’y appliquer un over clocking. Des fréquences de bus CPU autres que celles recommandées risquent de rendre le système instable ou d’endommager le CPU et la carte mère. 15. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête automatiquement. Avant de redémarrer le système, veuillez vérifier que le ventilateur d’UC sur la carte mère fonctionne correctement et débranchez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dissipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre le CPU le dissipateur lors de l’installation du PC. 16. EuP, qui signifie Energy Using Product (Produit Utilisant de l’Energie), est une disposition établie par l’Union Européenne pour définir la consommation de courant pour le système entier. Conformément à la norme EuP, le courant CA total du système entier doit être inférieur à 1 W en mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP et une alimentation EuP sont requises. Selon les suggestions d’Intel’, l’alimentation électrique EuP doit correspondre à la norme, qui est que l’efficacité électrique de 5v en mode de veille doit être supérieure à 50% pour 100 mA de consommation de courant. Pour choisir une alimentation électrique conforme à la norme EuP, nous vous recommandons de consulter votre fournisseur de courant pour plus de détails.

1.3 Réglage des cavaliers

L’illustration explique le réglage des cavaliers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si aucun capuchon ne relie les broches,le cavalier est « OUVERT ». L’illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont “FERMEES” quand le capuchon est placé sur ces 2 broches.

Court-circuitez les broches 2 (voir p.2 No. 2) et 3 pour choisir +5VSB (standby) et permettre aux périphériques PS/2 ou USB de réveiller le système. Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant standby supérieur fourni par l’alimentation. Effacer la CMOS (CLRCMOS1, le cavalier à 3 broches) (voir p.2 No. 32)

Paramètres par défaut

Note: CLRCMOS1 vous permet d’effacer les données qui se trouvent dans la

CMOS. Les données dans la CMOS comprennent les informations de configuration du système telles que le mot de passe système, la date, l’heure et les paramètres de configuration du système. Pour effacer et réinitialiser les paramètres du système pour retrouver la configuration par défaut, veuillez mettre l’ordinateur hors tension et débrancher le cordon d’alimentation de l’alimentation électrique. Attendez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Après avoir court-circuité le cavalier Effacer la CMOS, veuillez enlever le capuchon de cavalier. Toutefois, veuillez ne pas effacer la CMOS tout de suite après avoir mis le BIOS à jour. Si vous avez besoin d’effacer la CMOS lorsque vous avez fini de mettre le BIOS à jour, vous devez d’abord initialiser le système, puis le mettre hors tension avant de procéder à l’opération d’effacement de la CMOS.

Cavalier FSB1 / FSB2 / FSB3

(Cavalier 3 broches FSB1, voir p.2 No. 33) (Cavalier 5 broches FSB2, voir p.2 No. 33) (Cavalier 5 broches FSB3, voir p.2 No. 33)

Paramètres par défaut

Si vous voulez overclocker la barrette de mémoire choisie en DDR2 1200 sur cette carte mère, vous devez ajuster les cavaliers. Veuillez court-circuiter les broches

2 et 3 pour le cavalier FSB1, les broches 4 et 5 pour le cavalier FSB2, et les broches 4 et 5 pour le cavalier FSB3. Autrement, la barrette de mémoire peut ne pas fonctionner correctement sur cette carte mère. Veuillez vous référer aux réglages de cavalier ci-dessous.

Quand vous montez un processeur FSB800 ou FSB1066, et essayez de surcadencer à FSB1333 ou FSB1600 (en réglant le BIOS) Vous pouvez faire face le problème, que la fréquence de la mémoire DRAM sera très fortement surfréquencée. Veuillez utiliser le cavalier pour forcer la carte mère À être bouclée à une fréquence plus élevée, de sorte que la mémoire DRAM puisse fonctionner à une fréquence plus basse.

Si vous voulez overclocker le CPU que vous avez choisi vers un FSB1066 sur cette carte mère, vous devez régler les cavaliers. Veuillez mettre en contact les bornes 2 et 3 pour le cavalier FSB1, les bornes 4 et 5 pour le cavalier FSB2 et les bornes 4 et 5 pour le cavalier FSB3. Dans le cas contraire, le CPU peut ne pas fonctionner correctement sur cette carte mère. Veuillez vous référer ci-dessous pour les réglages des cavaliers.

Si vous voulez overclocker le CPU que vous avez choisi vers un FSB1333 sur cette carte mère, vous devez régler les cavaliers. Veuillez mettre en contact les bornes 2 et 3 pour le cavalier FSB1, les bornes 4 et 5 pour le cavalier FSB2 et les bornes 2 et 3 pour le cavalier FSB3. Dans le cas contraire, le CPU peut ne pas fonctionner correctement sur cette carte mère. Veuillez vous référer ci-dessous pour les réglages des cavaliers.

Si vous voulez overclocker le CPU que vous avez choisi vers un FSB1600 sur cette carte mère, vous devez régler les cavaliers. Veuillez mettre en contact les bornes 2 et 3 pour le cavalier FSB1, les bornes 2 et 3 pour le cavalier FSB2 et les bornes 2 et 3 pour le cavalier FSB3. Dans le cas contraire, le CPU peut ne pas fonctionner correctement sur cette carte mère. Veuillez vous référer ci-dessous pour les réglages des cavaliers.

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. NE PAS placer les capuchons de cavalier sur ces en-têtes et connecteurs. Le fait de placer les capuchons de cavalier sur les entêtes et connecteurs causera à la carte mère des dommages irréversibles!

Connecteur du lecteur de disquette

(FLOPPY1 br. 33) (voir p.2 No. 24)

le côté avec fil rouge côté

Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le côté Broche1 du connecteur.

Connecteur IDE primaire (bleu) (IDE1 br. 39, voir p.2 No. 9)

connecteur bleu connecteur noir vers la carte mère vers le disque dur

Câble ATA 66/100/133 80 conducteurs

(SATAII_1 (Port 0): voir p.2 No. 11)

(SATAII_2 (Port 1): voir p.2 No. 10) (SATAII_3 (Port 2): voir p.2 No. 17) (SATAII_4 (Port 3): voir p.2 No. 16)

(SATAII_5 (Port 4): voir p.2 No. 18)

(SATAII_6 (Port 5): voir p.2 No. 19)

Série ATA (SATA) (en option)

Connecteurs Série ATAII SATAII_2

Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique pour les détails.

Ces six connecteurs Série ATAII (SATAII) prennent en charge les câbles SATA pour les périphériques de stockage internes. L’interface SATAII actuelle permet des taux transferts de données pouvant aller jusqu’à 3,0 Gb/s. Toute cote du cable de data SATA peut etre connecte au disque dur SATA / SATAII ou au connecteur SATAII sur la carte mere.

A côté des six ports

USB 2.0 par défaut sur le panneau E/S, il y a deux embases USB 2.0 sur cette carte mère. Chaque embase USB 2.0 peut prendre en charge 2 ports USB 2.0.

Embase de port d’impression

AIl s’agit d’une interface pour le câble du port d’impression, qui permet le raccordement pratique de périphériques d’impression.

Cet en-tête supporte un module infrarouge optionnel de transfert et de réception sans fil.

Connecteurs audio internes

(CD1: voir p.2 No. 25)

Connecteur audio panneau avant

(HD_AUDIO1 br. 9) (voir p.2 No. 26)

Ils vous permettent de gérer des entrées audio à partir de sources stéréo comme un CD-ROM,

DVD-ROM, un tuner TV ou une carte MPEG. C’est une interface pour un câble audio en façade qui permet le branchement et le contrôle commodes de périphériques audio.

En-tête du module infrarouge

1. L’audio à haute définition (HDA) prend en charge la détection de fiche, mais le fil de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis afin installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio du panneau avant conformément à la procédure ci-dessous :

A. Connectez Mic_IN (MIC) à MIC2_L. B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L. C. Connectez Ground (GND) à Ground (GND). D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n’avez pas besoin de les connecter pour le panneau audio AC’97. E. Entrer dans l’utilitaire de configuration du BIOS. Saisir les Paramètres avancés puis sélectionner Configuration du jeu de puces. Définir l’option panneau de commande de [Auto] à [Activé].

En-tête du panneau système

Cet en-tête permet d’utiliser plusieurs fonctions du panneau système frontal.

En-tête du haut-parleur de châssis

Veuillez connecter le haut-parleur de châssis sur cet en-tête.

Connecteur pour châssis et ventilateur

(CHA_FAN1 br. 3) (voir p.2 No. 13)

Connecteur du ventilateur de l’UC

(CPU_FAN1 br. 4) (voir p.2 No. 4)

Branchez les câbles du ventilateur aux connecteurs pour ventilateur et faites correspondre le fil noir à la broche de terre.

Veuillez connecter le câble de ventilateur d’UC sur ce connecteur et brancher le fil noir sur la broche de terre.

ien que cette carte mère offre un support de (Ventilateur silencieux) ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner même sans la fonction de commande de vitesse du ventilateur.

Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3. Installation de ventilateur à 3 broches Broches 1-3 connectées

Veuillez connecter l’unité d’alimentation ATX sur cet entête.

Bien que cette carte mère fournisse un connecteur de courant ATX 24 broches, elle peut encore fonctionner si vous adopter une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l’alimentation électrique ainsi qu’aux broches 1 et 13.

(ATX12V1 br.4) (voir p.2 No. 1)

(COM1 br.9) (voir p.2 No. 23)

Connecteur HDMI_SPDIF

(HDMI_SPDIF1 3-pin) (voir p.2 No. 35)

20-Installation de l’alimentation électrique ATX 1

Veuillez connecter une unité d’alimentation électrique ATX

12V sur ce connecteur. Cette en-tête de port COM est utilisée pour prendre en charge un module de port COM.

Connecteur HDMI_SPDIF, fournissant une sortie audio

SPDIF vers la carte VGA HDMI, et permettant au système de se connecter au un téléviseur numérique HDMI /un projecteur / un périphérique LCD. Veuillez brancher le connecteur HDMI_SPDIF de la carte VGA HDMI sur ce connecteur.

âbles du connecteurs et faites fil noir à la

En-tête d’alimentation ATX

C B A A. extrémité noire

B. extrémité blanche

Veuillez connecter l’extrémité noire (A) du câble HDMI_SPDIF au collecteur HDMI_SPDIF de la carte-mère. Connectez ensuite l’extrémité blanche (B ou C) du câble HDMI_SPDIF au connecteur HDMI_SPDIF de la carte VGA HDMI.

C. extrémité blanche (3 briches)

2. Informations sur le BIOS La puce Flash Memory sur la carte mère stocke le Setup du BIOS. Lorsque vous démarrez l’ordinateur, veuillez presser <F2> pendant le POST (Power-On-SelfTest) pour entrer dans le BIOS; sinon, le POST continue ses tests de routine. Si vous désirez entrer dans le BIOS après le POST, veuillez redémarrer le système en pressant <Ctl> + <Alt> + <Suppr>, ou en pressant le bouton de reset sur le boîtier du système. Vous pouvez également redémarrer en éteignant le système et en le rallumant. L’utilitaire d’installation du BIOS est conçu pour être convivial. C’est un programme piloté par menu, qui vous permet de faire défiler par ses divers sous-menus et de choisir parmi les choix prédéterminés. Pour des informations détaillées sur le BIOS, veuillez consulter le Guide de l’utilisateur (fichier PDF) dans le CD technique.

3. Informations sur le CD de support

Cette carte mère supporte divers systèmes d’exploitation Microsoft® Windows®: 7

/ 7 64 bits / VistaTM / VistaTM 64 bits / XP / XP 64 bits. Le CD technique livré avec cette carte mère contient les pilotes et les utilitaires nécessaires pour améliorer les fonctions de la carte mère. Pour utiliser le CD technique, insérez-le dans le lecteur de CD-ROM. Le Menu principal s’affiche automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, localisez dans le CD technique le fichier “ASSETUP.EXE” dans le dossier BIN et double-cliquez dessus pour afficher les menus.
