G32 - Ordinateur portable ASROCK - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Ordinateur portable
Écran	Non précisé
Processeur	Non précisé
Mémoire RAM	Non précisé
Stockage	Non précisé
Système d'exploitation	Non précisé
Connectivité	Wi-Fi, Bluetooth (général)
Ports	USB, HDMI (général)
Caméra	Intégrée (général)
Audio	Haut-parleurs intégrés, micro intégré
Clavier	AZERTY (supposé)
Batterie	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Couleur	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - G32 ASROCK

Comment installer le ASROCK G32 sur mon ordinateur ?

Pour installer le ASROCK G32, commencez par éteindre votre ordinateur et débrancher tous les câbles. Ouvrez le boîtier de votre PC, insérez la carte mère dans le boîtier en alignant les trous de montage, puis vissez-la en place. Assurez-vous que tous les câbles d'alimentation et de données sont correctement connectés.

Quels sont les systèmes d'exploitation compatibles avec le ASROCK G32 ?

Le ASROCK G32 est compatible avec les systèmes d'exploitation Windows 10, Windows 11, ainsi que certaines distributions Linux. Assurez-vous de vérifier la compatibilité des pilotes pour votre système d'exploitation choisi.

Que faire si mon ASROCK G32 ne s'allume pas ?

Vérifiez d'abord que l'alimentation est correctement branchée et fonctionne. Assurez-vous également que tous les câbles internes sont connectés correctement. Si le problème persiste, essayez de retirer et de réinsérer la mémoire RAM et les cartes d'extension.

Comment mettre à jour le BIOS du ASROCK G32 ?

Téléchargez la dernière version du BIOS à partir du site officiel d'ASROCK. Copiez le fichier sur une clé USB, redémarrez votre ordinateur et accédez au menu du BIOS en appuyant sur la touche appropriée (généralement F2 ou DEL). Suivez les instructions à l'écran pour mettre à jour le BIOS.

Comment résoudre les problèmes de surchauffe avec le ASROCK G32 ?

Assurez-vous que le système de refroidissement est correctement installé et fonctionne. Vérifiez que les ventilateurs sont propres et qu'il y a une circulation d'air adéquate dans le boîtier. Vous pouvez également envisager d'ajouter des ventilateurs supplémentaires ou de remplacer le refroidisseur par un modèle plus performant.

Où trouver les pilotes pour le ASROCK G32 ?

Les pilotes peuvent être téléchargés depuis le site officiel d'ASROCK dans la section de support. Entrez le modèle de votre produit, puis sélectionnez le système d'exploitation pour télécharger les pilotes appropriés.

Le ASROCK G32 est-il compatible avec les cartes graphiques plus puissantes ?

Oui, le ASROCK G32 est conçu pour être compatible avec de nombreuses cartes graphiques modernes. Assurez-vous simplement que votre alimentation peut supporter la consommation d'énergie de la carte graphique choisie.

Comment réinitialiser le BIOS du ASROCK G32 ?

Pour réinitialiser le BIOS, accédez au menu du BIOS lors du démarrage en appuyant sur la touche appropriée (généralement F2 ou DEL). Une fois dans le BIOS, cherchez l'option 'Load Optimized Defaults' ou 'Restore Defaults' et confirmez la réinitialisation.

MODE D'EMPLOI G32 ASROCK

Multi Book G32 Manuel de l'utilisateur

Table des matières

1. Introduction

A propos de ce manuel de l'utilisateur 6

Notes pour ce manuel de l'utilisateur 6

2. Connaître les composants

Vue du dessus 10

Avant 11

Arrière 11

Côté gauche 12

Côté droit 12

3. Guide de démarrage

Système d'alimentation 14

Utiliser l'alimentation secteur 14

Utiliser l'alimentation par batterie 15

Metre le PC portable sous tension 16

Vérifier le niveau de la batterie 17

Recharger le pack batterie 17

Options d'alimentation 18

Modes de gestion de l'alimentation 19

Veille et hibernation 19

Contrôle de la puissance thermique 19

Fonctions speciales du clavier 20

Touches rapides colorées 20

Touches Microsoft Windows 22

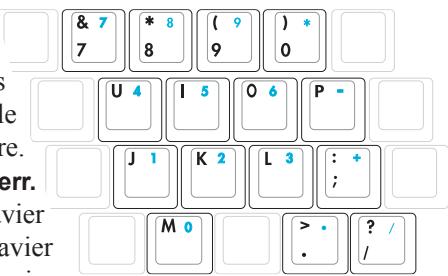

Clavier en tant que pave numérique 22

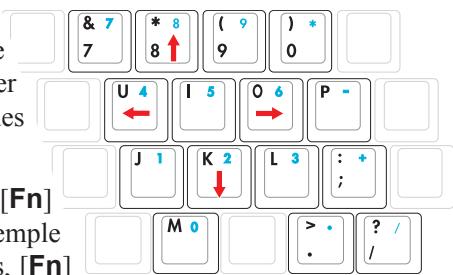

Leclavierentantquecurseurs 22

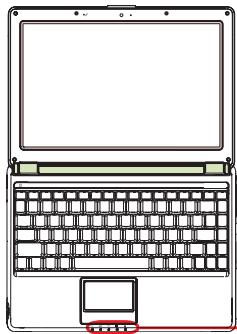

Indicateurs d'etat 23

Table des matières (suite)

4. Utilisation du PC portable

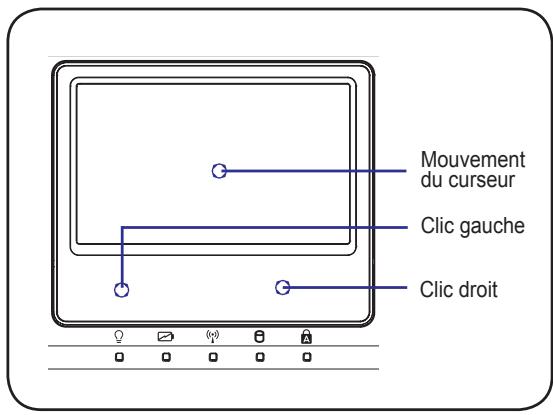

Dispositif de pointage 26

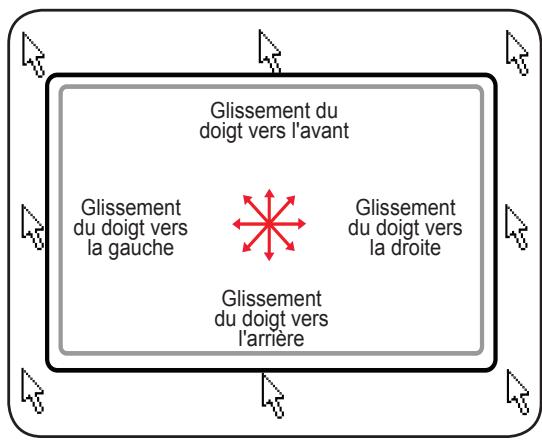

Utiliser le pavé tactile 26

Utilisation gestuelle multipoint 27

Soins à apporter au pavé tactile 28

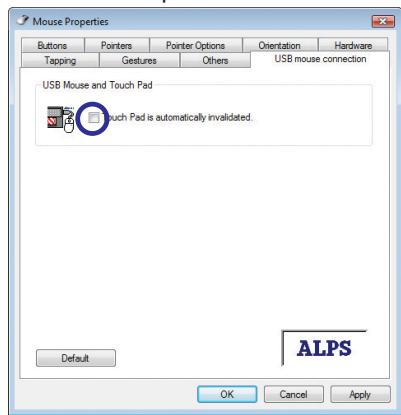

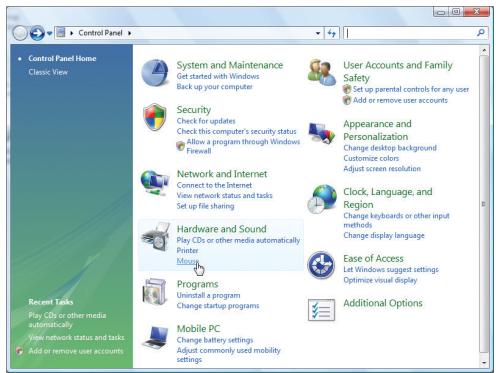

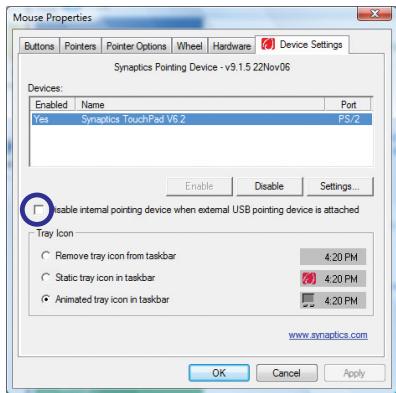

Désactivation automatique du pavé tactile 28

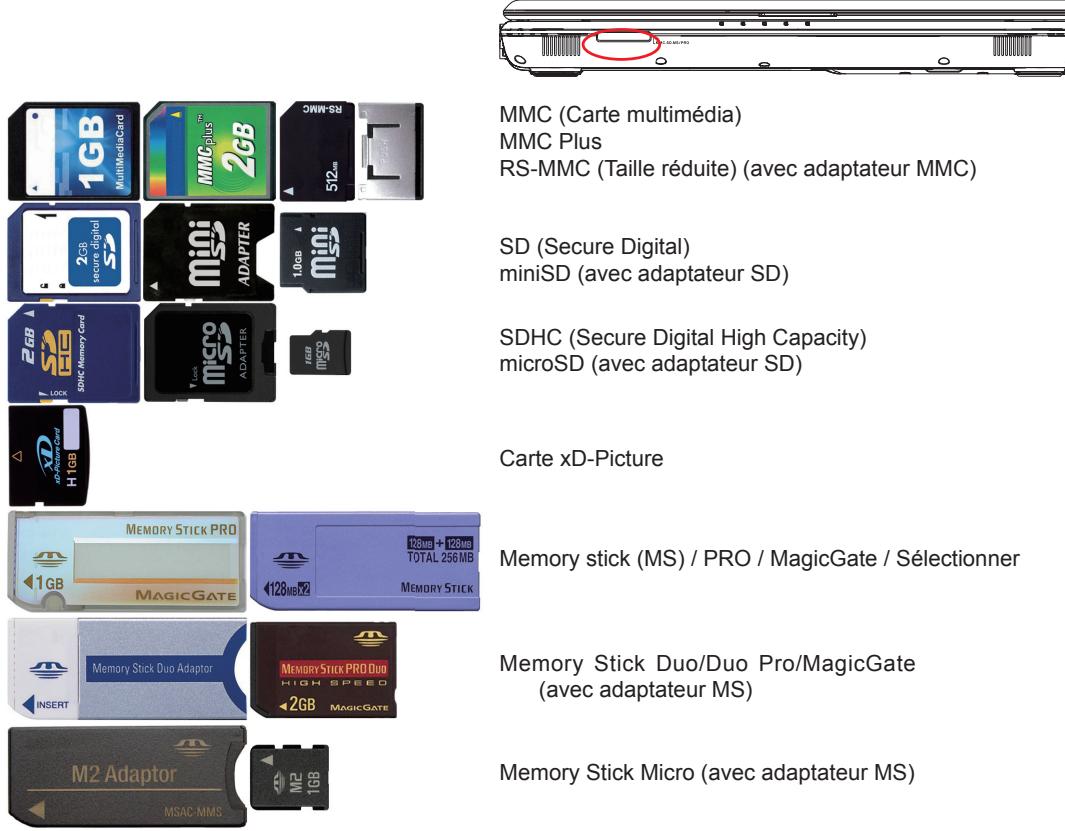

Lecteur de cartes mémoire flash 29

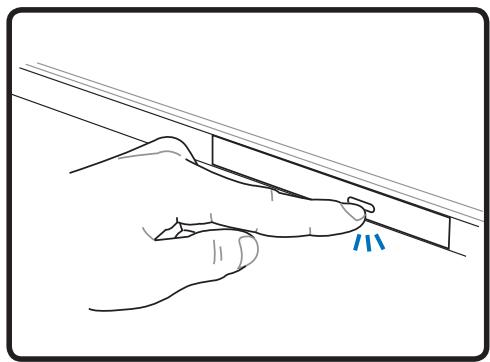

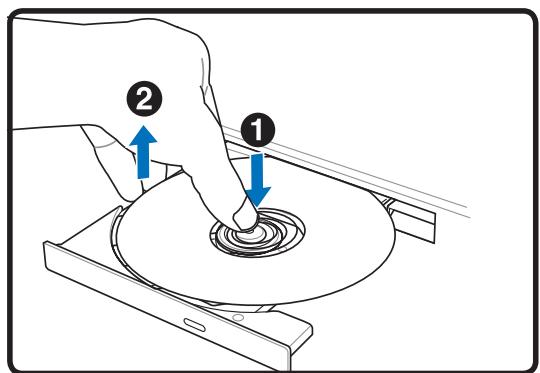

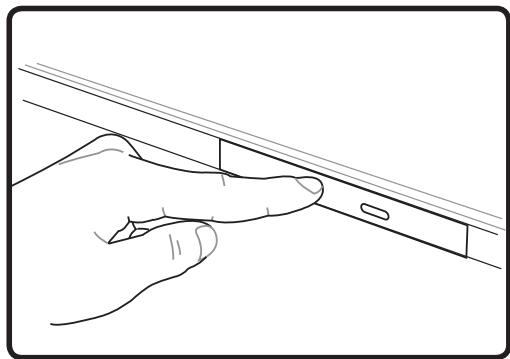

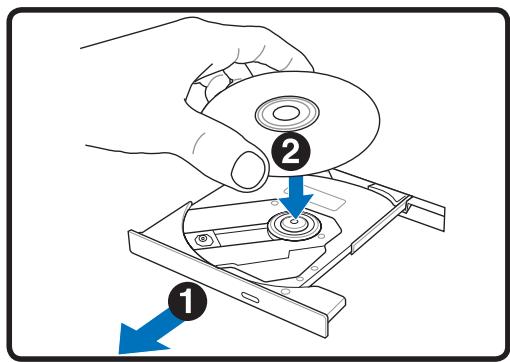

Lecteur optique 30

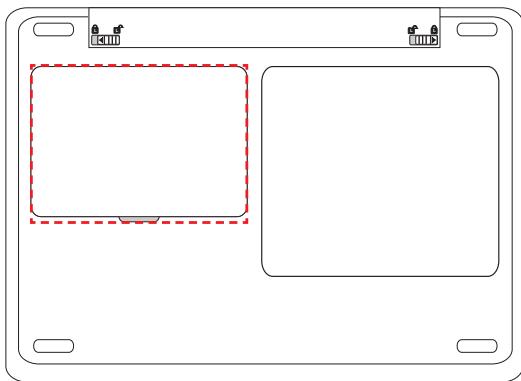

Lecteur de disque dur 32

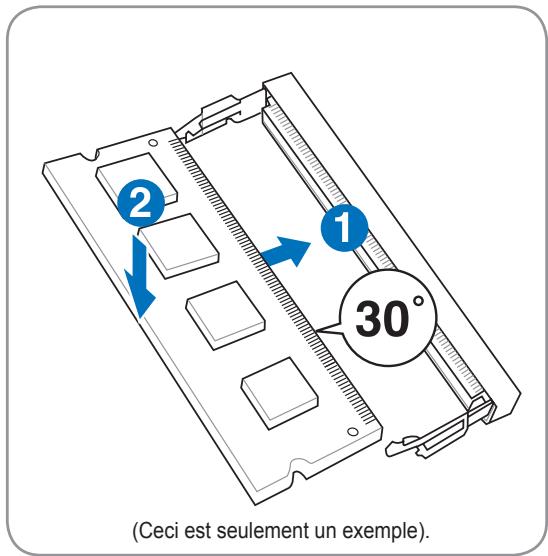

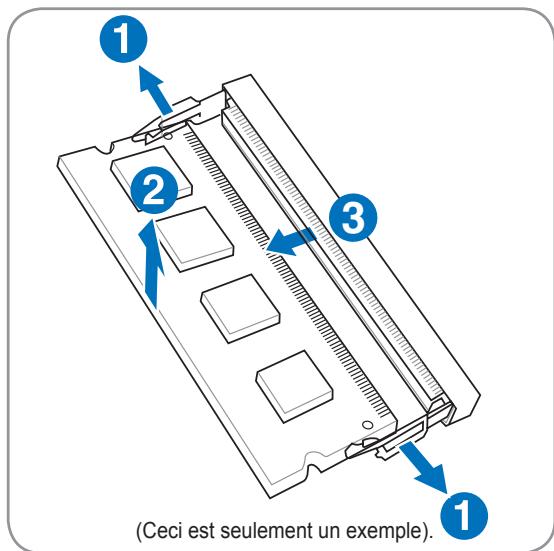

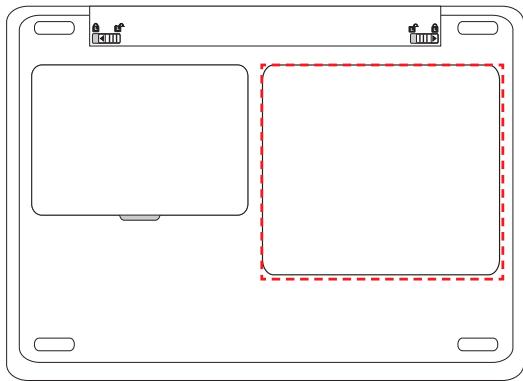

Memoire (RAM) 33

34

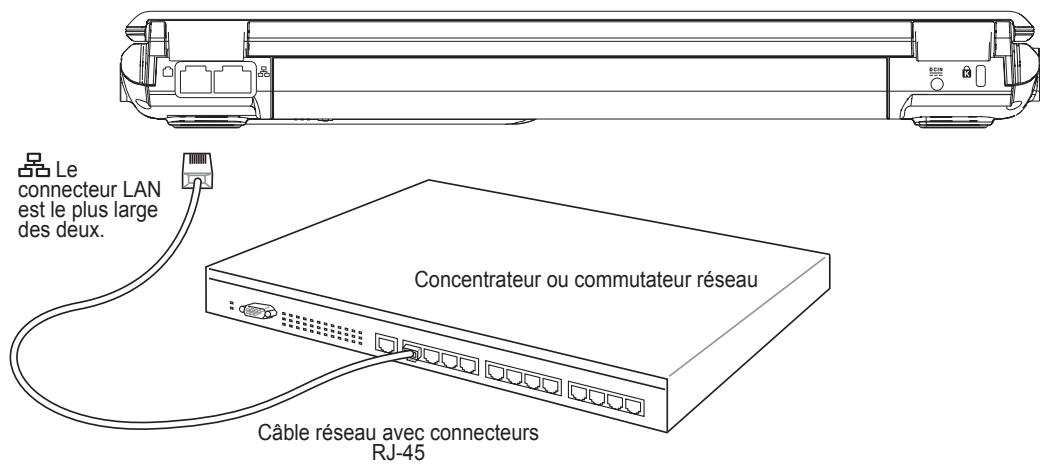

Connexion réseau 34

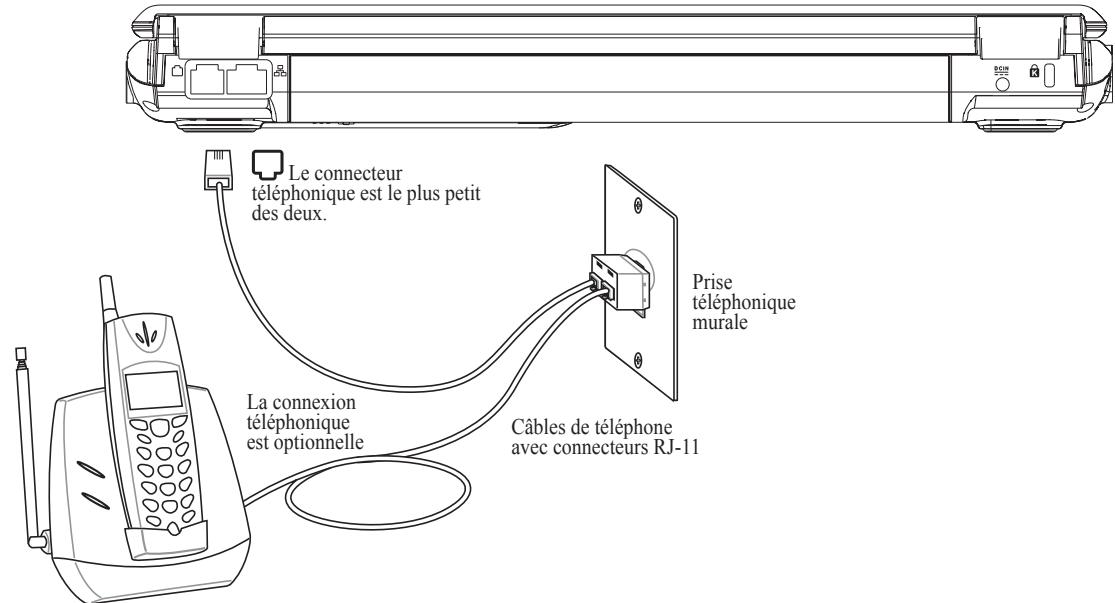

Connexion modem 35

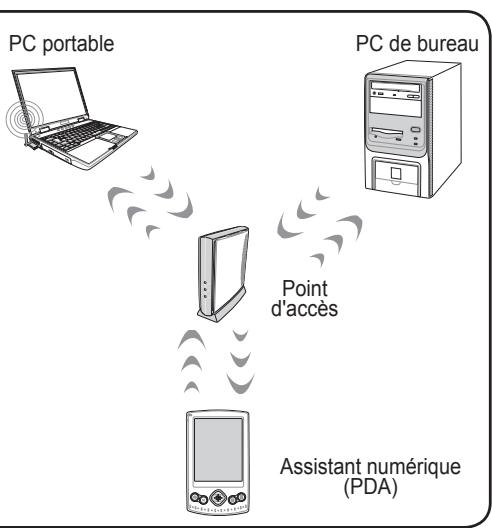

Connexion reseau local sans fil (sur certains modetes) 36

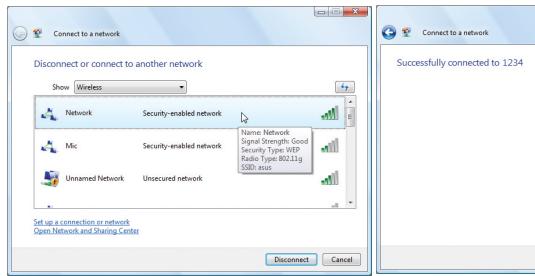

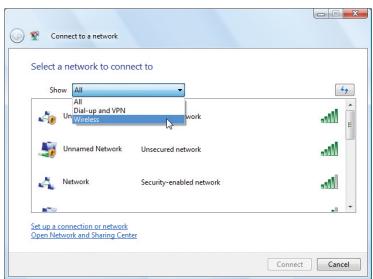

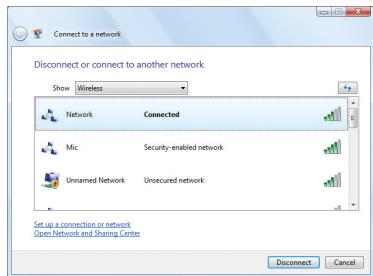

Connexion reseau sans fil Windows 37

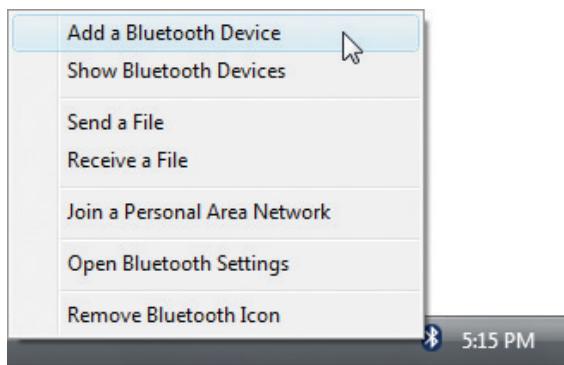

Connexion sans fil Bluetooth (sur certains modèles) 38

1. Introduction

A propos de ce manuel de l'utilisateur Notes pour ce manuel de l'utilisateur Précautions de sécurité

REMARQUE: Les photos et icones dans ce manuel sont utilisées à des fins artistiques seulement et ne montrent pas ce qui réellement utilisé dans le produit lui-même.

A propos de ce manuel de l'utilisateur

Voulsisez actuellément le manuel de l'utilisateur du PC portable. Ce manuel de l'utilisateur fournit des informations sur les divers composants de ce PC portable et sur la manière de les utiliser. Ci-après figurent les sections principales de ce manuel de l'utilisateur :

1. Présentation du PC portable

You presente le PC portable et ce manuel de l'utilisateur.

2. Connaître les composants

Voussonne des informations sur les composants du PC portable.

3. Guide de démarrage

Youdonne des informations sur comment demarrer autiliser le PC portable.

4. Utilisation du PC portable

You don't give the informations sur l'utilisation des composants du PC portable.

5. Appendice

Présente les accessoires en option et donne des informations additionnelles.

Notes pour ce manuel de l'utilisateur

Un certain nombre de remarques et d'ajretissements en gras sont utilisés dans ce guide, vous nez y faire attention afin de réaliser certaines tâches de manière sure et complète. Ces remarques ont divers degrès d'importance tel que décrit ci-dessous :

REMARQUE: Consels et informations pour les situations spéciales.

CONSEIL: Conseils et informations utiles pour effectuer certaines tâches.

IMPORTANT! Informations vitales qui doivent être suivies pour éviter des dommages aux données, aux composants ou aux personnes.

ATTENTION! Informations importantes qui doivent être suivies pour un fonctionnement en toute sécurité.

Le texte cerné par < > ou [ ] représentée une touche sur le clavier, vous ne devez pas taper < > ou [ ] ni les lettres cernées.

Précautions de sécurité

Les précautions de sécurité suivantes permettent d'augmenter la durée de vie de votre PC portable. Suivez toutes les précautions et instructions données. Sauf pour ce qui est décrit dans ce manuel, confiez toute réparation à du personnel qualifié. N'utilise pas de cordons, accessoires ou autres périhériques endommages. N'utilise pas de solvants puissants tels que des diluants, du benzène ou d'autres produits chimiques sur ou à proximité de la surface.

IMPORTANT! Débranchez l'adaptateur secteur et retirez le(s) pack(s) batterie avant de nettoyer. Essuyez le PC portable avec une éponge de cellulose propre ou une chamoisine humidifiée avec une solution de détegent non abrasif et quelques gouttes d'eau chaude, puis enlevez toute humidité excessive avec un chiffon sec.

NE PAS placer sur des surfaces de travail irregulares ou instables. Contactez un technicien de service si le boîtier a été endommage.

NE PAS appuyer sur ou toucher le panneau d'affichage. Ne pasmettre avec des petits objets qui pouraient rayer ou enter dans le PC portable.

NE PAS exposer à des environnementale sales ou poussiéreux. NE PAS faire fonctionner s'il y a une fuite de gaz.

NE PAS laisser le PC portable sur vos genoux ou toute autre partie du corps afin d'eviter tout désagrement ou blessure lié à l'exposition à la chaleur.

TEMP. DE SECURITE: Ce PC portable ne doit être utilisé que dans des environnements avec des températures ambientes comprises entre 5^ (41^) et 35^ (95^)

NE PAS jeter le PC portable dans les ordures menagères. Informez-vous sur les réglementations locales pour l'élimination des produits électroniques.

NE PAS placer ou laisser tomber d'objets dessus et ne pas enforcer d'objets étrangers dans le PC portable.

NE PAS exposer à de puissants champs magnétiques ou électriques.

NE PAS exposer à ou utiliser pres de liquides, de la pluie ou d'humidité. NE PAS utiliser le modem pendant un orage électrique.

Avertissement de sécurité concernant la batterie:
NE PAS jeter la batterie dans le feu.
NE PAS court-circuiter les contacts.
NE PAS démonter la batterie.

CLASSIFICATION ENTREE: Consultez l'étiquette de classification sur le dessous du PC portable et assurez-vous que votre adaptateur secteur est conforme avec la classification.

NE PAS transporter ou couvrir un PC portable qui est sous tension avec des matériaux qui réduiraient la circulation de l'air comme par exemple un sac de transport.

2. Connaître les composants

Côtés de base du PC portable

REMARQUE: Les photos et icones dans ce manuel sont utilisées à des fins artistiques seulement et ne montrent pas ce qui réellement utilisé dans le produit lui-même.

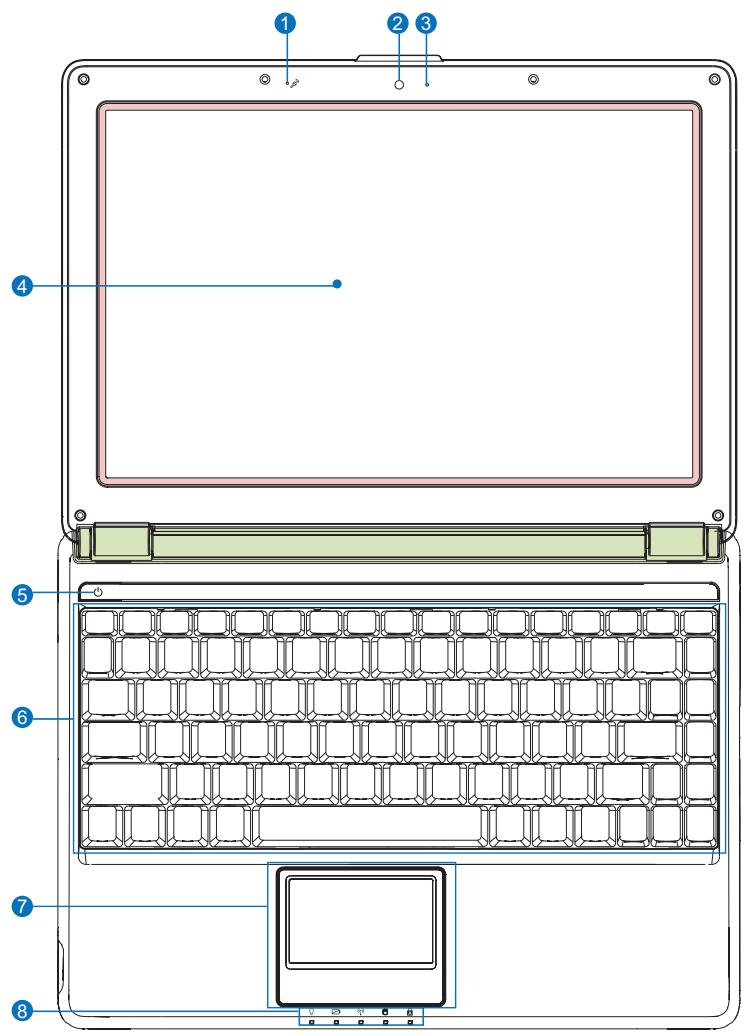

Vue du dessus

Reportez-vous au diagramme ci-dessous pour identifier les composants situés de ce côté du PC portable.

REMARQUE: Le clavier sera différent pour chaque territoire.

1 Microphone (intégré)
2 Caméra
Indicateur de camera
Panneau d'affichage

5 Interrupteur d'alimentation
6 Clavier
7 Pavé tactile et ses boutons
Indicateurs d'etat (avant)

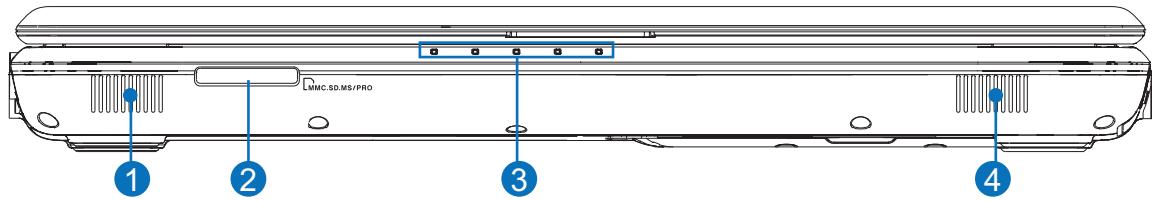

Avant

Reportez-vous au diagramme ci-dessous pour identifier les composants situés de ce côté du PC portable.

Haut-parleurs (gauche et droit)
Lecteur de cartes mémoire flash
Indicateurs d'etat (avant)
Haut-parleurs (gauche et droit)

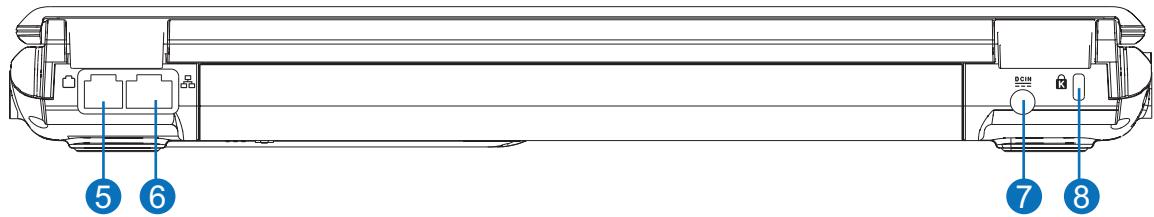

Arrière

Reportez-vous au diagramme ci-dessous pour identifier les composants situés de ce côté du PC portable.

5 Port modem (sur certains modèles)

IMPORTANT! Le modem intégré ne supporte pas la tension utilisée dans les systèmes de téléphones numériques. Ne pas connecter le port modem à un système de téléphone numérique car sinon vous allez endommager le PC portable.

6 Port LAN
7 Entrée d'alimentation (DC) DCIN
8 Verrou Kensington®

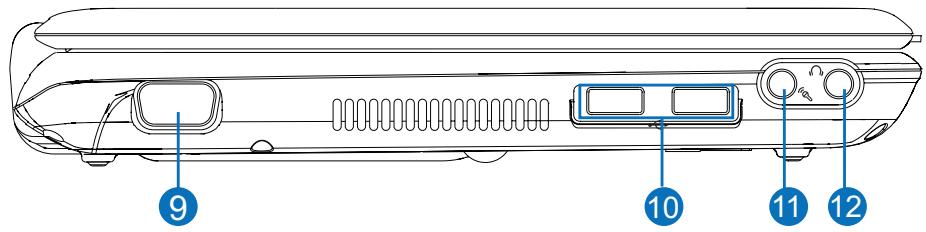

Côté gauche

Reportez-vous au diagramme ci-dessous pour identifier les composants situés de ce côté du PC portable.

Sortie affichage (moniteur)
10 Port USB (2.0/1.1)
ENTREEMicrophone
12 Sortie casque

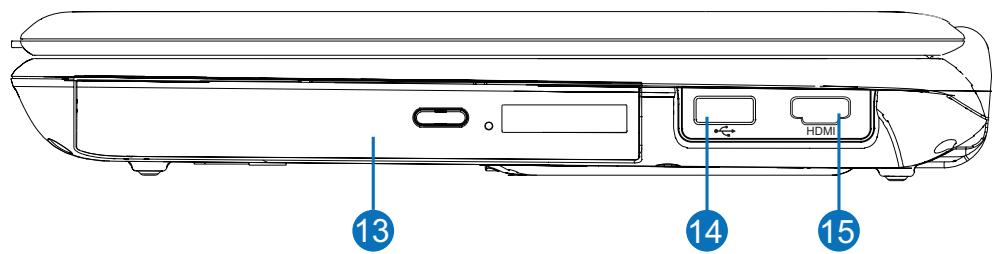

Côté droit

Reportez-vous au diagramme ci-dessous pour identifier les composants situés de ce côté du PC portable.

13 Lecteur optique
4 Port USB (2.0/1.1)
15 Port HDMI HOMI

3. Guide de démarrage

Utiliser l'alimentation secteur
Utiliser l'alimentation par batterie
Mettre le PC portable sous tension
Vérifier le niveau de la batterie
Options d'alimentation
Modes de gestion de l'alimentation
Fonctions spéciales du clavier
Boutons et indicateurs d'etat

REMARQUE: Les photos et icones dans ce manuel sont utilisées à des fins artistiques seulement et ne montrent pas ce qui réellement utilisé dans le produit lui-même.

Système d'alimentation

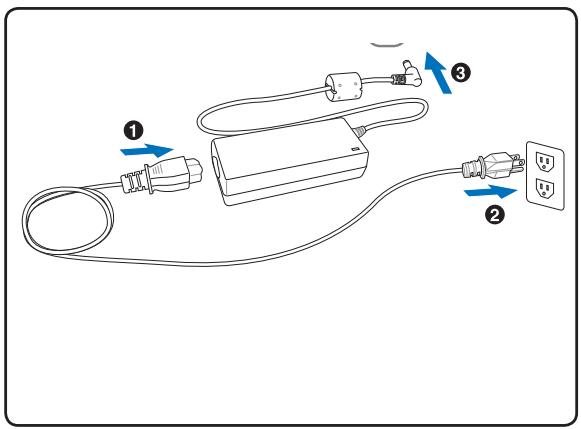

Utiliser l'alimentation secteur

L'alimentation du PC portable est constituée de deux parties, l'adaptateur secteur et le système d'alimentation par batterie. L'adaptateur secteur convertit le courant alternatively d'une prise murale en courant continu requis par le PC portable. Notre PC portable est livré avec un adaptateur secteur DC universel. Cela signifie que vous pouvez brancher le cordon d'alimentation à n'importe qu'elle prise 100-120 V ou 220-240 V sans avoir à toucher des boutons ou utiliser des convertisseurs d'alimentation. Il est possible que vous deviez utiliser un adaptateur dans certains pays pour brancher le cordon secteur à la norme américain sur une prise avec une autre norme. La plupart des

hôtels fournissant des prises universelles pour accepter différents cordons secteur ainsi que différentes tensions. Il est toujours conseillé de demander à un voyageur experimenté au sujet des tensions secteur lorsque vous emmenez des adaptateursurs secteur dans un autre pays.

CONSEIL: Vous pouvez acheter des kits de voyage pour le PC portable qui comprend des adaptateurs de courant et modem pour pratiquement tous les pays.

IMPORTANT! Vous risquez d'endommager le PC portable si vous utilisez un adaptateur différent pour l'alimenter ou si vous utilisez l'adaptateur du PC portable pour alimenter d'autres apparéils électriques. S'il y a de la fumée, une odeur de brûlé ou une chaleur extrème venant de l'adaptateur secteur, contactez un technicien de service. Contactez un technicien de service si vous suspectez l'adaptateur secteur d'être défectueux. Avec un adaptateur secteur défectueux, vous risquez d'endommager votre(vos) pack(s) batterie et le PC portable.

REMARQUE: Ce PC portable peut être livré avec une prise à deux ou trois broches selon le territoire. Si une prise à trois broches est fournie, vous devez brancher sur une prise avec liaison à la terre ou bien utiliser un adaptateur avec mise à la terre afin d'assurer un fonctionnement sur du PC portable.

ATTENTION! L'ADAPTATEUR SECTEUR POT ETRE CHAUD A TRES CHAUD LORS DE L'UTILISATION. ASSUREZ-VOUS DE NE PAS COUVRIR L'ADAPTATEUR ET TENEZ-LE ELOIGNE DE VOTRE CORPS.

Utiliser l'alimentation par batterie

Le PC portale est concu pour fonctionner avec un pack batterie amovible. Le pack batterie consiste en un ensemble d' éléments de batterie regroupés ensemble dans un boîtier. Un pack entièrement recharge fournira plusieurs heures d'autonomie, cette durée peut être allongée en utilisant les fonctions de gestion de l'alimentation via un réglage du BIOS. Des packs batterie additionnels en option peuvent être achétés séparément par l'intémediaire d'un revendeur du PC portable.

Installer et(ATR)retirer le pack batterie

Le pack batterie peut etre ou ne pas etre instalé sur votre PC portable. S'il n'est pas instalé, utilisez les instructions suivantes pour l'insteller.

IMPORTANT! Ne tentez jamais de-retirer le pack batterie lorsque le PC portable est sous tension, cela pourrait provoquer la perte de données.

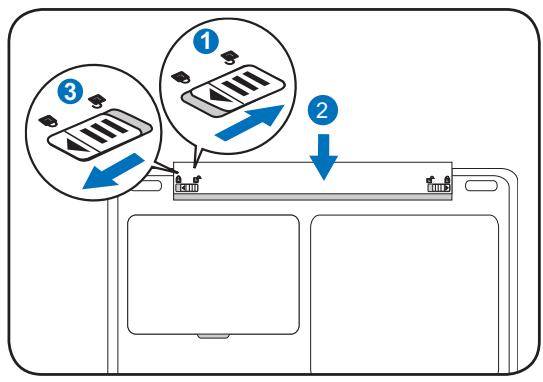

Pour installer le pack batterie :

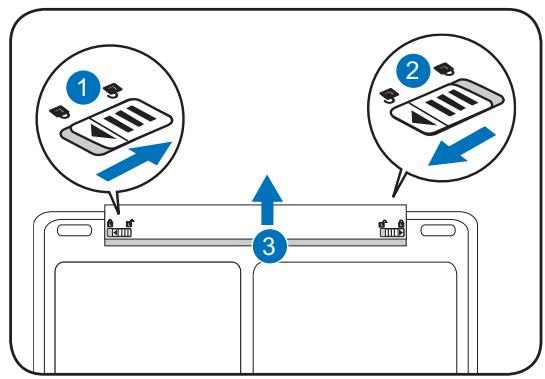

Pour enlever le pack batterie :

IMPORTANT! Utilisez seulement les packs batterie et les adaptateurs sector fournis avec ce PC portable ou qui sontapprovésexpression par le fabricant ou le revendeur pour une utilisation avec ce modele, sinon vous risquez d'endommager le PC portable.

ATTENTION! Pour des raisons de sécurité, NE jetez PAS la batterie dans le feu, NE court-circuitez PAS les contacts et NE demontez PAS la batterie. Si vous constatze un fonctionnement anomal ou des dommages sur le pack batterie provoqués par un chic, mettez le PC portable hors tension et contactez un centre de service agréé.

Mettre le PC portable sous tension

Le message de mise sous tension du PC portable apparait à l'écran lorsque vous l'allumez. Si besoin, vous pouvez régler la luminosité en utilisant les touches rapides. Si vous avez besoin d'exécuter le réglage du BIOS ou de modifier la configuration système, appuyez sur [F2] pendant le démarrage afin d'entrée dans le réglage du BIOS. Si vous appuyez sur [Tab] pendant l'écran de démarrage, des informations de démarrage standard telles que la version du BIOS peuvent être vues. Appuyez sur [ECHAP] et vous verrez s'afficher un menu de boot avec des sélections pour booter à partir des disques disponibles.

REMARQUE: Avant le démarrage, le panneau d'affichage clignote lorsque l'alimentation est activée. Cela fait partie de la routine de démarrage du PC portable et ne signifie pas un problème avec l'affichage.
IMPORTANT! Pour protégger le lecteur de disque dur, attendez toujours au moins 5 secondes après le mise hors tension avant de remettre sous tensionYOUR PC portable.
ATTENTION! NE PAS transporter ou couvrir un PC portable qui est sous tension avec des matériaux qui réduiraient la circulation de l'air comme par exemple un sac de transport.
IMPORTANT! Si des averissements apparaissent toujours lors du démarrage après avoir exécuté un utiliser de contrôle de disque, vous doivent emmener votre PC portable en réparation. Une poursuite de l'utilisation peut provoquer des pertes de données.

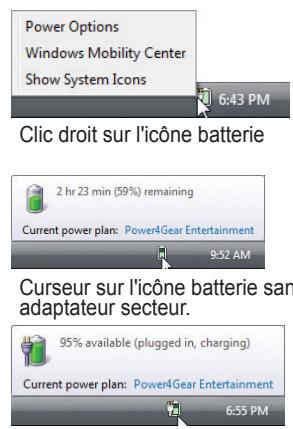

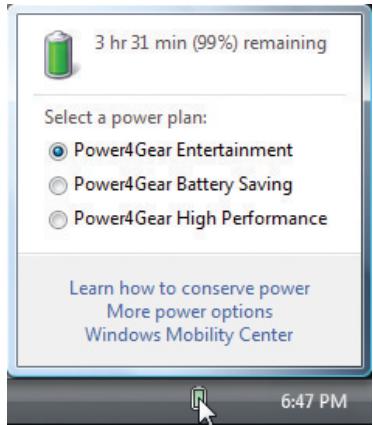

Vérifier le niveau de la batterie

Le système de batterie met en œuvre la norme Smart Battery dans l'environnement Windows, elle permet à la batterie de rendre compte précisé du niveau de charge restant dans la batterie. Un pack batterie entière recharge offre plusieurs heures de fonctionnement au PC portable. Mais la durée réelle varie en fonction de la manière dont vous utilisez les caractéristiques d'économie d'énergie, de vos habitudes de travail, du processeur, de la taille de la mémoire système et de la taille du panneau d'affichage.

Remarque: Les captures d'écran représentées ici sont des exemples seulement et ne reflètent pasforcément ce que vous verrez sur votre système.

Clic gauche sur l'icone batterie

Curseur sur I'icone batterie avec adaptateur secteur.

REMARQUE: Vous serez averi lorsque le niveau de la batterie sera faible. Si vous continue à ignorer les avertissements de batterie faible, le PC portable va finalement passer en mode Suspend (Windows utilise par défaut STR).

ATTENTION! Suspend-to-RAM (STR) ne dure pas très longtemps lorsque la batterie est très faible. Suspend-to-Disk (STD) n'est pas la même chose que la mise hors tension. STD requiert une faible quantité d'énergie et échouera si aucune alimentation n'est disponible du fait d'une batterie totalement vide ou s'il n'y a pas d'alimétation (par ex. si vous enlevez l'adaptateur secteur et le pack batterie).

Recharger le pack batterie

Avant d'utiliser votre PC portable en déplacement, vous devrez recharger le pack batterie. La recharge du pack batterie démarre dés que le PC portable est connecté à une alimentation externe en utilisant l'adaptateur secteur. Rechargez entieriement le pack batterie avant de l'utiliser pour la première fois. Un nouveau pack batterie doit être complètement rechargé avant de déconnecter l'alimentation externe du PC portable. Cela prend plusieurs heures pour recharger complètement la batterie lorsque le PC portable est hors tension et cela peut prendre le double de temps lorsque le PC portable est sous tension. L'indicateur d'etat de la batterie sur le PC portable s'éteint lorsque le pack batterie est rechargé.

REMARQUE: La recharge de la batterie s'arrête si la température est trop élevé ou si sa tension est trop élevé.

ATTENTION! Ne laissez pas le pack batterie décharge. Le pack batterie se décharge dans le temps. Si vous n'utilise pas un pack batterie, vous doivent continuer à le recharger tous les trois mois pour éndre sa capacité de récepération, sinon il risque de ne plus se recharger correctement à l'avoir.

Options d'alimentation

Le bouton d'alimentation permet demettre sous et hors tension le PC portable et aussi de le metre en mode veille ou hibernation. Le comportement du bouton d'alimentation peut etre personalisé dans les Options d'alimentation du Panneau de configuration Windows.

Pour d'autres options, comme "Changer d'utilisateur, Redémarrer, Mise en veille ou Arrête", cliquez sur la tête de flèche à côte de l'icone de verrouillage.

Redémarrer ou rebooter

Après avoir apporté des modifications à votre système d'exploitation, vous serez peut-être invite à redémarrer le système. Certains processus d'installation fourniront une boîte de dialogue pour permettre le redémarrage. Pour redémarrer le système manuellement, choisissez Redémarrer.

IMPORTANT! Pour protégger le disque dur, attendez au moins 5 secondes après le mise hors tension avant de remettre sous tensionYOUR PC portable.

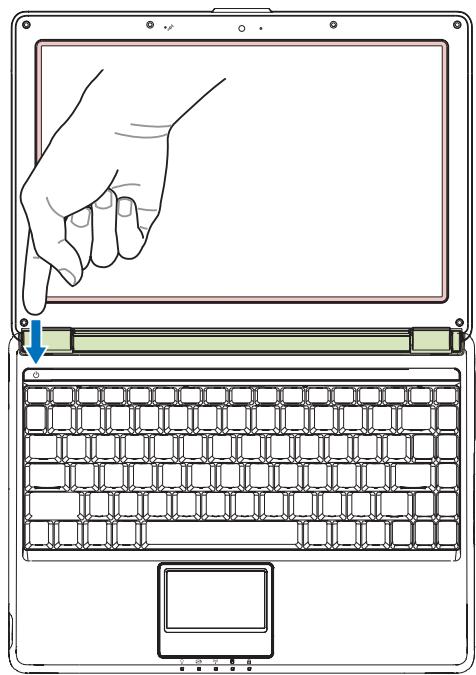

Arrêt d'urgence

Dans le cas où votre système d'exploitation ne peut pas correctement s'arrêter ou redémarrer, maintenez le bouton d'alimentation appuyé pendant 4 secondes pour arrêter libre PC portable.

Power Options

Modes de gestion de l'alimentation

Le PC portable dispose d'un certain nombre de caractéristiques d'économie d'énergie automatiques ou réglables que vous pouze utiliser pour maximier l'autonomie de la batterie et réduire le coût total de possession. Vous pouvez contröler certaines de ces fonctions à travers le menu Alimentation dans le réglage du BIOS. Les réglages de gestion de l'alimentation ACPI sont effectuels via le système d'exploitation. Les fonctions de gestion de l'alimentation sont conçues pour économiser autant d'électricité que possible en mettant des composants en mode de faible consommation d'énergie aussi souvent que possible mais permettent aussi un fonctionnement à pleine capacité sur demande.

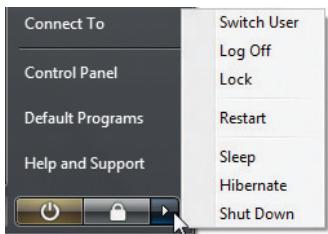

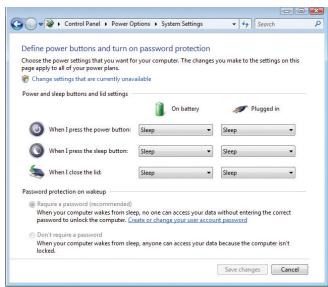

Veille et hibernation

Les réglages de gestion de l'alimentation peuvent être trouvés dans Windows > Panneau de configuration > Options d'alimentation. Dans Réglages système, vous pouvez définir l'action "Mettre en veille/Hiberner" ou "Arrêter" lorsque le panneau d'affichage est reféré ou lorsque le bouton d'alimentation est pressé. "Mettre en veille" et "Hiberner" économise l'énergie lorsque votre PC portable n'est pas utilisé en désactivant certains composants. Lorsque vous repreneze Your travail, votre dernier état ( comme par exemple un document ayant fait l'objet d'un défilament à mi-longueur ou un courriel tape à moitié) réapparaitra comme si vous ne l'aviez pas quitté. "Arrêter" fermera toutes les applications et vous demandera si vous voulez sauvegardier Your travail s'il y a des travaux en cours non sauvegardés.

Mettre en veille est la même chose que Suspend-to-RAM (STR). Cette fonction stocke vos données et votre état actuels dans la RAM tandis que de nombreux composants sont arrêtés. comme la RAM est volatile, elle requiert d'être alimentée pour conserver (rafraîchir) les données. Cliquez sur le bouton Demarrer et sur la tête de flèche à côte de l'icone verrouillage pour voir cette option. Vous pouvez aussi utiliser le raccourci clavier [Fn F1] pour activer ce mode. Remettez en route en appuyant sur n'importe qu'elle touche du clavier excepté [Fn]. (REMARQUE: L'indicateur d'alimentation clignotera dans ce mode).

Hiberner est la même chose que Suspend-to-Disk (STD) et enregistre vos données et état actuels sur le lecteur de disque dur. En procédant ainsi, la RAM n'a pas besoin d'être rafraîchie périodiquement et la consommation est fortement réduite mais pas complètement éliminée car certains composants de réveil tels que le LAN doivent rester alimentés. La fonction "Hiberner" économique plus d'énergie que la fonction "Veille". Cliquez sur le bouton Demarrer et sur la tête de flèche à côté de l'icone verrouillage pour voir cette option. Rétablissez en appuyant sur le bouton d'alimentation. (REMARQUE: L'indicateur d'alimentation sera étéint dans ce mode).

Contrôle de la puissance thermique

Trois méthodes de contrôle de la puissance sont disponibles pour contrôler l'etat thermique du PC portable. Ces contrôleurs de puissance ne peuvent pas été configurés par l'utilisteur et doivent être connus pour le cas où le PC portable entrait dans ces états. Les températures suivantes représentent la temperature du chassis (pas du processeur).

Le ventilateur se met en marche pour un rafraîchissement actif lorsque la température atteint la limite de sécurité supérieure.
- La vitesse du processeur se réduit pour un rafraîchissement passif lorsque la température dépasse la limite de sécurité supérieure.
Le système s'arrête pour un rafraîchissement critique lorsque la température dépasse la limite de sécurité supérieure maximale.

Fonctions spéciales du clavier

Touches rapides colorées

Le paragraphe suivant définit les touches rapides colorées sur le clavier du PC portable. Les commandes colorées ne peuvent être accédées qu'en commencer par appuyer et maintainir appuyée la touche de fonction tout en appuyant en même temps sur une touche avec une commande colorée.

REMARQUE: Les emplacements des touches rapides sur les touches de fonctions peuvent varier selon les modèles mais les fonctions devraient rester les mêmes. Suivez les icônes au lieu des touches de fonction.

Icône “Zz” (F1): Met le PC portable en mode Suspend (Save-to-RAM ou Save-to-Disk en fonction du réglage du bouton de mise en voille dans le paramétrage de la gestion de l'alimentation).

Tour Radio (F2): Pour les modèles sans fil uniquement : Bascule entre l'activation et la désactivation du réseau local sans fil interne ou de Bluetooth (sur certains modèles) avec un affichage à l'écran. Lorsque c'est activé, l'indicateur du sans fil correspondant s'allumera. Des réglages logériels Windows sont nécessaires pour utiliser le réseau local sans fil ou Bluetooth.

Icône Enveloppe (F3) : Un appui sur ce bouton lancera votre logiciel de courrier électronique si Windows est démarré.

Icône “e” (F4): Un appui sur ce bouton lancera votre navigateur Internet si Windows est démarré.

Icône Soleil plein (F5):

Réduit la luminosité de l'affchage

Icône Soleil vide (F6):

Augmente la luminosité de l'affichage

Icône LCD (F7): Bascule entre l'affichage et le non-affichage du panneau d'affichage. Cela étend également la zone affichée à l'écran (sur certains modèles) pour replir tout l'écran lorsque vous utilisez des modes à basse résolution.

Icônes LCD/Moniteur (F8): Bascule entre l'affichage LCD du PC portable et un moniteur externe dans cet ordre: LCD PC portable -> Moniteur externe -> Les deux. (Cette fonction ne fonctionne pas en 256 couleurs, sélectionnez Couleurs 16 bits dans le réglage des propriétés de l'affichage). IMPORTANT: Connectez un moniteur externe avant de démarrer le PC portable.

Touches rapides colorées (suite)

Icones haut-parleur (F10) :

Bascule entre l'activation et la désactivation des haut-parleurs (seulement avec les SE Windows)

Icône Volume-(F11) :

Réduit le volume du haut-parleur (seulément avec les SE Windows)

Icône Volume+ (F12):

Augmente le volume du haut-parleur (seulement avec les SE Windows)

Verr. Num. (Ins.): Bascule entre l'activation et la désactivation du pavé numérique (verrouillage des chiffres). Vous permet d'utiliser une plus grande partie du clavier pour entrer des nombres.

Arrêt Défil. (Suppr.) : Bascule entre l'activation et la désactivation de l'arrêt du défillement. Vous permet d'utiliser une plus grande partie du clavier pour la navigation entre les cellules.

Touches Microsoft Windows

Il y a deux touches Windows spéciales sur le clavier, elles sont décrites ci-dessous.

La touche avec le logo Windows active le menu Démarrer est située en bas à gauche du bureau Windows.

L'autre touche, qui ressemble à un menu Windows avec un petit curseur, active le menu propriétés et est équivalente à un clic droit avec la souris sur un objet Windows.

Clavier en tant que pavé numérique

Le pavé numérique est intégré au clavier et consiste en 15 touches qui rendent plus facile la saisie intensive de nombres.

Ces touches à double fonction ont une étiquette orange sur les cabochons de touche. Les chiffres attribués sont situés dans le coin supérieur droit de chaque touche tel que montré sur la figure.

Lorsque le pavé numérique est activé en appuyant sur [Fn][Ins/Verr.

Num.], la DEL du verrouillage numérique s'allume. Si un clavier exter est connecté, un appui sur [Ins/Verr. Num.] sur le clavier exter active/désactive le verrouillage numérique sur les deux claviers

simultanément. Pour désactiver le pavé numérique tout en conservant actif le pavé numérique du clavier exter, appuyez sur les touches [Fn][Ins/Verr. Num.] sur le PC portable.

Le clavier en tant que curseurs

Le clavier peut être utilisé en tant que curseurs alors que le verouillage numérique est activé ou désactivé afin de faciliter la navigation tout en entrant des données numériques dans des tableurs ou applications similaires.

Avec le verrouillage numérique désactivé, appuyez sur [Fn]

et l'une des touches de curseur montrées ci-dessous. Par exemple [Fn][8] pour aller vers le haut, [Fn][K] pour aller vers le bas, [Fn] [U] pour aller vers la gauche et [Fn][O] pour aller vers la droite.

Avec le verrouillage numérique activé, utilisez [Maj] et l'une des touches de curseur montrées ci-dessous. Par exemple [Shift][8] pour aller vers le haut, [Shift][K] pour aller vers le bas, [Shift][U] pour aller vers la gauche et [Shift][O] pour aller vers la droite.

REMARQUE: Les flèches rouges sont illustrées ici pour référence. Elles ne sont pasétiquettées sur le clavier tel que montré ici.

Indicateurs d'etat

Indicateur d'alimentation

L'indicateur d'alimentation s/allume lorsque le PC portable est mis sous tension et clignote lentement lorsque le PC portable est en mode Suspend-to-RAM (Veille). L'indicateur est eteint lorsque le PC portable est hors tension ou lorsqu'il est en mode Suspend-to-Disk (Hibernation).

Indicateur de charge de la batterie

L'indicateur de charge de la batterie est une DEL qui indique l'etat de charge de la batterie comme suit

ALLUME : La batterie du PC portable est en cours de charge lorsque l'alimentation secteur est connectée.

ETEINT: La batterie du PC portable est rechargée ou complètement décharge.

Clignotant : La batterie est chargée à moins de 10% et l'alimentation secteur n'est pas connectee.

Indicateur "sans-fil"

S'applique seulement aux modèles avec réseau local sans fil intégré et/ou Bluetooth intégré (sur certains modèles). Lorsque le réseau local sans fil intégré et/ou Bluetooth intégré est activé, cet indicateur est allumé. (Des réglages des logiciels Windows sont nécessaires).

Indicateur d'activité disque

Indique que le PC portable accede à un ou plusieurs périhériques de stockage tels que le disque dur. Levoyant clignote proportionnellement au temps d'accès.

Indicateur de Verrouillage des majuscules

Lorsqu'il est allumé, indique que le Verrouillage des majuscules [Verr. Maj.] est activé. Le verrouillage des majuscules permet à certaines des lettres du clavier d'utiliser des lettres capitales (par ex. A, B, C). Lorsque l'indicateur de verrouillage des majuscules est étant, les lettres tapées seront en minuscules (par ex. a, b, c).

4 Utilisation du PC portable

4. Utilisation du PC portable

Dispositif de pointage

Péripétriques de stockage

Lecteur de cartes mémoire flash

Lecteur de disques optiques

Lecteur de disque dur

Mémoire (RAM)

Connexions

Connexion réseau

Connexion modem

Connexion réseau local sans fil (sur certains modèles)

Connexion sans fil Bluetooth (sur certains modèles)

REMARQUE: Les photos et iconées dans ce manuel sont utilisées à des fins artistiques seulement et ne montrent pas ce qui réellement utilisé dans le produit lui-même.

Dispositif de pointage

Le dispositif de pointage intégre du PC portable est entièrement compatible avec toutes les souris à deux ou trois boutons et à molette de défilament. Le pavé tactile est sensible à la pression et ne contient aucune piece en mouvement, les pannes mécaniques sont ainsi évitées. Un pilote pour ce périphérique est toujours requis avec certains logiciels.

IMPORTANT! N'utilisez pas d'objets à la place de vos doigts pour opérer le pavé tactile car vous risqueriez d'endommager sa surface.

Utiliser le pavé tactile

Une légère pression du bout des doigts est tout ce qui est nécessaire pour utiliser le pavé tactile. Comme le pavé tactile est sensible à l'électricité statique, il n'est pas possible d'utiliser des objets à la place de vos doigs. La fonction primaire du pavé tactile est de déplacer le curseur ou de selectionner des items affichés à l'écran en utilisant le bout des doigs au lieu d'une souris standard telle qu'utilisée pour les ordinateurs de bureau. Les illustrations suivantes montrent comment utiliser correctement le pavé tactile.

Déplacer le curseur

Placez votre doigt au centre du pavé tactile et faites glisser dans une direction pour déplacer le curseur.

Utilisation gestuelle multipoint

Le Multi-touch répond à plusieurs points de pression simultanés, ce qui permet d'obtenir des fonctions logicielles avancées via une manipulation à deux doigts.

Défilament chiral

Touchez la zone de défilament verticale comme indiqué, puis faites glisser votre doigt dans le sens des aiguilles d'une montre ou dans le sens opposé pour faire défiler un document de manière continue. Cette fonction est très pratique pour faire défiler un long document.

Rotation chirale

Touchez la zone verticale de gauche comme indiqué, puis faites glisser votre doigt dans le sens des aiguilles d'une montre ou dans le sens opposé pour faire pivoter un élément, comme par exemple une photo.

Chiquenaude à deux doigts

Faites glisser deux doigts vers le haut, le bas, la droite ou vers la gauche pour obtenir une navigation améliorée, comme par exemple pour naviguer en arrêté sur Internet.

Zoom à deux doigts

Faites glisser deux doigts vers l'extérieur pour effectuer un zoom avant. Faites glisser deux doigts vers l'intérieur pour effectuer un zoom arrêté. Cette fonction est très pratique pour visionner des photos.

Déplacement ultra-rapide

Donnez une chiquenaude avec un doigt pour obtenir un déplacement rapide et fluide du curseur, identique à celui obtenu avec une trackball. Cette fonction est très pratique pour déplacer une fenêtre sur un deuxième écran.

CONSEIL: Pour plus de détails sur l'utilisation gustuelle multipoint, reférez-vous à la démonstration video dans Mouse Properties (Propriétés de la souris) > Device Settings (Paramètres du péripérique).

Soins à apporter au pavé tactile

Le pavé tactile est sensible à la pression. S'il n'est pas utilisé correctement, il peut facilement être endommagé. Prenez note des précautions suivantes.

• Assurez-vous que le pavé tactile n'entre pas en contact avec des impuretés, des liquides ou de laGRAISSSE.
• Ne touchez pas le pavé tactile si vos doigs sont sales ou mouillés.
• Ne déposez pas des objets lourds sur le pavé tactile ou ses boutons.
• Ne grattez pas la pavé tactile avec vos ongles ou d'autres objets durs.

REMARQUE: Le pavé tactile répond aux mouvements, pas à la force. Il n'est pas nécessaire de taper trop fort sur la surface. Taper trop fort n'augmente pas la capacité de réaction du pavé tactile. Le pavé tactile répond meux à une légère pression.

Désactivation automatique du pavé tactile

Windows peut désactiver automatiquement le pavé tactile du PC portable lorsqu'une souris externe est connectée. Cette fonction est normalement désactivée. Pour l'activer, sélectionnez l'options dans Windows Panneau de configuration > Propriétés de la souris > Paramètres du périphérique.

Recherche les propriétés de la Souris dans le Panneau de configuration.

Modèles avec pavé tactile Synaptics.

SLECTIONNEZ cette option pour activer cette fonction.

Modèles avec pavé tactile ALPS.

SLECTIONNEZ cette option pour activer cette fonction.

Lecteur de cartes mémoire flash

Normalement, un lecteur de cartes mémoire doit être acheté séparément afin de pouvoir utiliser les cartes mémoire d'appareils tels qu'appareils photo numériques, lecteurs MP3, téléphones portables et assistants numériques personnels (PDA). Ce PC portable dispose d'un unique lecteur de cartes mémoire intégré qui peut utiliser de nombreuses cartes mémoire flash tel qu'indiqué dans l'exemple ci-dessous. Le lecteur de cartes mémoire intégré est non seulement pratique mais il est aussi plus rapide que la plupart des types de lecteurs de cartes mémoire car il utilise le bus PCI interne à haut débit.

IMPORTANT! La compatibilité des cartes mémoire flash varie selon les modèles de PC portable et les specifications de ces cartes. Les specifications des cartes mémoire flash changent constamment, la compatibilité peut de ce fait changer sans averissement.

Exemples de cartes mémoire flash

IMPORTANT! Ne retirez jamais des cartes pendant ou immédiatement après la lecture, la copie, le formatage ou la suppression de données sur la carte, sinon vous risquez de perdre des données.

ATTENTION! Pour éviter de perdre des données, utilisez l'option "Retirer le périphérique en toute sécurité" sur la barre des tâches avant dePTRirer la carte mémoire flash.

Lecteur optique Inserer un disque optique

1. Pendant que le PC portable est sous tension, appuyez sur le bouton d'éjection du lecteur et le tiroir s'éjectera partiellement.

1. Tirez doucement sur le panneau frontal du lecteur et faites glisser le tiroir vers l'extérieur complètement. Faites attention de ne pas toucher la lentille du lecteur CD ou d'autres mécanismes. Assurez-vous que rien ne vient faire obstruction sous le tiroir du lecteur.

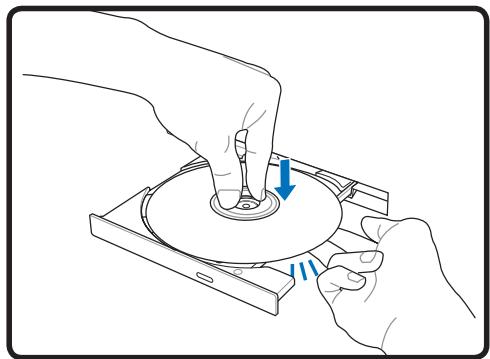

1. Tenez le disque par le bord et dirigez sa face imprimée vers le haut. Appuyez des deux côtes du centre du disque jusqu'à ce qu'il s'enclenché sur le moyeu. Le moyeu doit être plus haut que le disque lorsqu'il est correctement mis en place.

1. Poussez lentement le tiroir du lecteur pour le rentrer. Le lecteur commencera la lecture de la table des matieres sur le disque. Lorsque le lecteur s'arrête, le disque est prét à être utilisé.

REMARQUE: Il est normal d'entendre et de partir le CD tourner avec une grande intense dans le lecteur CD lorsque des données sont lues.

Disque optique (suite)

Retirer un disque optique

Ejectez le tiroir et forcez légériment au levier les bords du disque vers le haut selon un angle afin de-retirer le disque du moyeu.

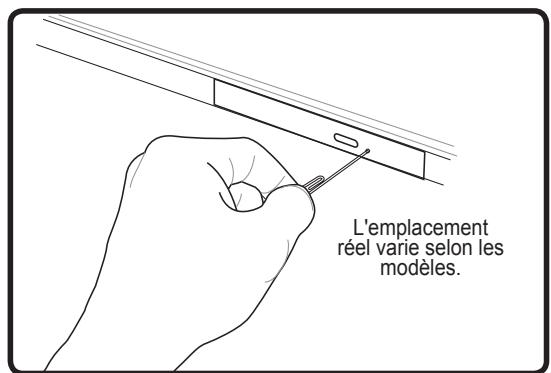

Ejection d'urgence

L'éjection d'urgence est située dans un trou du lecteur optique, elle est utilisée pour éjecter le tiroir du lecteur optique dans le cas où l'éjectionlectronique ne fonctionne pas. N'utilisez pas l'éjection d'urgence à la place de l'éjection electronique.

ATTENTION! Si le CD n'est pas bloqué correctement sur le moyeu central, le CD peut être endommagé lors de la fermeture du tiroir. Ayez toujours un œil attentif sur le CD tout en fermant lentement le tiroir pour éviter les dommages.

Lecteur de disque dur

Les lecteurs de disque dur ont des capacités supérieures et fonctionnent à des vitesses bien plus rapides que les lecteurs de disquettes et les lecteurs optiques. Le PC portable est fourmi avec un lecteur de disque dur replacable. Les lecteurs de disque de disque dur actuels supportent le standard S.M.A.R.T. (Self Monitoring and Reporting Technology) pour détecter les erreurs ou pannes sur le disque dur avant qu'elles ne survennent. Lorsque vous remplacez ou mettez à niveau le disque dur, consultez toujours un centre de service ou un revendeur/agréé pour ce PC portable.

IMPORTANT! Une mauvaise manipulation du PC portable peut endommager le lecteur de disque dur. Manipuez le PC portable avec précautions et tenez-le à distance des sources d'électricité statique, des fortes vibrations et des chocs. Le lecteur de disque dur est le composant le plus fragile et il risque d'être le premier ou le seul composant endommagé si vous laissez tomber le PC portable.

Lecteur de disque dur

Le disque dur dans le boîtier n'est pas reconnectu. Visitez un centre de service agréé ou votre vendeur pour plus d'informations sur comment augmenter votre disque dur pour votre PC portable. Achetez uniquement des disques durs chez des revendeurs agrésés de ce PC portable pour plus de compatibilité et des performances optimes.

Mémoire (RAM)

De la mémoire supplémentaire améliorera les performances des applications en réduisant les accès au disque dur. Le BIOS détecte automatiquement la quantité de mémoire dans le système et configure le CMOS en conséquence durant le processus POST (Power-On-Self-Test). Aucun paramétrage matériel ou logiciel (y compris BIOS) n'est requis après l'installation de mémoire.

Ceci est seulement un exemple.

Installer une carte mémoire :

Le compartment de la mémoire vous permet d'augmenter la taille de la mémoire. Visitez un centre de service agréé ou votre vendeur pour plus d'informations sur comment augmenter la taille de la mémoire de votre PC portable. Achetez uniquement des modules de mémoire chez des revendeurs agrésés de ce PC portable pour plus de compatibilité et des performances optimes.

Enlever une carte mémoire :

Connexions

Connexion réseau

Branchez un cable réseau, avec des connecteurs RJ-45 aux deux extrémités, au port modem/Réseau du PC portable et l'autre extrémité à un concentrateur ou un commutateur. Pour les vitesses 100 BASE-TX / 1000 BASE-T, votre cable réseau doit être de catégorie 5 ou moins (pas catégorie 3) avec Cableage à paires torsadées. Si vous envisagez de faire fonctionner l'interface à 100/1000 Mbits/s, il doit être connecté à un concentrateur 100 BASE-TX / 1000 BASE-T (et non pas un concentrateur BASE-T4). Pour du 10 Base-T, utilisez un cablege à paires torsadées de catégorie 3, 4 ou 5. Le bidirectionnel simultané 10/100 Mbits/s est pris en charge par ce PC portable mais requiert une connexion à un concentrateur de communication réseau avec "duplex" activé. Par défaut, le calculiel utilise le réglage le plus rapide donc aucune intervention de l'utilisateur n'est nécessaire.

1000BASE-T (ou Gigabit) n'est pris en charge que par certains modèles.

Exemple avec le PC portable connecté à un concentrateur ou commutateur réseau pour utiliser avec le contrôleur Ethernet intégré.

Connexion modem

REMARQUE: Le modem et réseau intégré ne peut pas être installé plus tard dans le cadre d'une mise à niveau. Àpres l'achat, le modem et/ou le réseau peut être installé avec une carte d'extension.

Le cable téléphonique utilisé pour connecter le modem interne du PC portable doit avoir deux ou quatre fils (seuls deux fils ( ligne téléphonique #1) sont utilisés par le modem) et doit avoir un connecteur RJ-11 à chaque extrémité. Connectez une extrémité au port modem et l'autre extrémité à une prise de

telephone murale analogique (celles que l'on trouve dans les habitations). Une fois que le pilote est instalé, le modem est prét à être utilisé.

REMARQUE: Lorsque vous étes connected à un service en ligne, ne mettez pas le PC portable en mode Suspend (ou Veille), sinon vous aliez déconnecter la connexion modem.

Exemple avec le PC portable connecté à une fiche de téléphone pour une'utilisation avec le modem intégré :

ATTENTION! Utilisez uniquement des prises de téléphone analogiques. Le modem intégré ne supporte pas la tension utilisée dans les systèmes de téléphones numériques. Ne connectez pas la prise RJ-11 aux systèmes de téléphone numériques que l'on trouve dans de nombreux immeubles commerciaux, vous provoqueriez des dommages!

ATTENTION: Pour des raisons de sécurité électrique, utilisez uniquement des cables de téléphone classés 26AWG ou supérieur. (voir le glossaire pour plus d'informations)

Connexion réseau local sans fil (sur certains modèles)

Le réseau local sans fil intégré en option est un adaptateur Ethernet sans fil facile à utiliser. En mettant eu œuvre la norme IEEE 802.11 pour les réseaux locaux sans fil (WLAN), le réseau local sans fil intégré en option permet des taux de transmission des données rapides en utilisant les technologies DSSS (Direct Sequence Spread Spectrum) et OFDM (Orthogonal Frequency Division Multiplexing) sur les fréquences 2,4GHz / 5GHz . Le réseau local sans fil intégré en option est rétrocompatible avec les précédentes normes IEEE 802.11 permettant un interfacavage fluide des normes des réseaux locaux sans fil.

Le réseau local sans fil intégré en option est un adaptateur client qui supporte les modes Infrastructure et Ad-hoc vous offrant une flexibilité pour vos configurations de réseau sans fils actuelles ou futures pour des distances allant jusqu'à 40 mètres entre le client et le point d'accès.

Afin d'offrir une bonne sécurité à vos communications sans fil, le réseau local sans fil intégré en option est fourni avec des fonctionnalités de cryptage WEP (Wired Equivalent Privacy) 64/128 bits et WPA (Wi-Fi Protected Access).

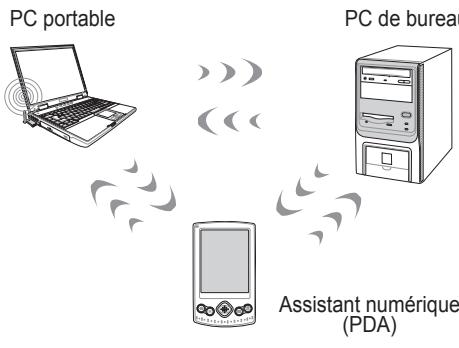

Mode ad-hoc

Le mode ad-hoc permet de connecter le PC portable à d'autres apparèils sans fil. Aucun point d'accès n'est nécessaire dans cet environnement sans fil.

(Tous les périphériques doivent avoir des adaptateurs pour réseau local sans fil 802.11 optionnels installés).

Mode infrastructure

Le mode infrastructure permet au PC portable et à d'autres péripériques sans fil de joindre un réseau sans fil créé par un point d'accès (vendu séparation) qui fournit un lien central pour que les clients sans fil puissant communiquer entre eux ou avec un réseau cable.

(Tous les périhériques doivent avoir des adaptateurs pour réseau local sans fil 802.11 optionnels installés).

Voici des exemples montrant le PC portable connecté à un réseau sans fil.

Connexion réseau sans fil Windows Connexion à un réseau

1. Activez la fonction Sans fil si cela est nécessaire pour votre modèle (voir commutateurs au chapitre 3).

1. Vous devriez voir l'icone réseau "Non connecté".

1. Faites un cli c droit sur l'icone reseau et selectionnez Connecter a un reseau.

1. Sélectionnez "Montrer Sans fil" s'il y a de nombreux réseaux dans votre zone.

1. Sélectionnez le réseau sans fil auquel vous voulez vous connecter.

1. Lors de la connexion, vous serez peut-être améné à entraun un mot de passer.

1. ÀpRES que la connexion a été établie, "Connecté" sera affché.

Connexion sans fil Bluetooth (sur certains modèles)

Les PC portables avec la technologie Bluetooth éliminent le besoin d'utiliser des cables pour connecter des appareils disposant de la technologie Bluetooth. Les appareils disposant de la technologie Bluetooth peuvent être des PC portables, des PC de bureau, des téléphones portables et des assistants numériques personnels (PDA).

Remarque: Si vous PC portable n'a pas eté livré avec Bluetooth intégré, vous nevez connecter un module USB ou ExpressCard Bluetooth afin de pouvoir utiliser Bluetooth.

Mettre en marche et lancer l'utilitaire Bluetooth

Cette procédure peut être utilisé pour ajouter la plupart des appareils Bluetooth. Voir l'annexe pour la procédure complète.

1. Activez la fonction Sans fil si cela est nécessaire pour votre modèle (voir commutateurs au chapitre 3).

1. Sélectionnez Ajouter un périphérique Bluetooth dans le menu de la barre des tâches.

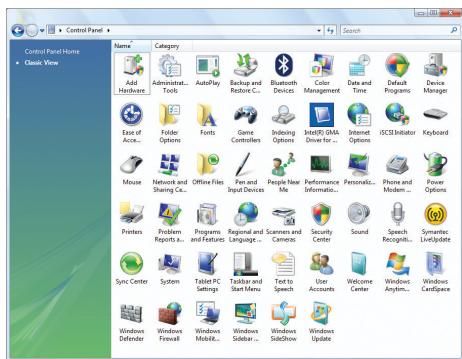

2b. Ou lancez Periphériques Bluetooth depuis le Panneau de configuration Windows.
