| Type de produit | Prise TV-FM murale |
| Marque | LEGRAND |
| Modèle | 843 28 |
| Catégorie | Prise électrique et connectique murale |
| Fonctions principales | Réception des signaux TV et FM, retour canal (Return channel), compatibilité DISEqC |
| Bandes de fréquence | VHF-BIII (120-470 MHz), UHF (470-862 MHz), FM (87.5-108 MHz) |
| Perte d'insertion TV | 1.5 dB |
| Perte d'insertion FM | 1.5 dB |
| Courant maxi (voie SAT) | 500 mA (non applicable pour ce modèle) |
| Montage | Encastré dans une boîte d'encastrement standard |
| Dimensions (approx.) | 80 x 80 mm (face avant standard) |
| Poids (approx.) | 50 g |
| Alimentation | Passive, sans alimentation externe |
| Indice de protection | IP2X (selon norme) |
| Température de fonctionnement | -10°C à +40°C |
| Matériau | Plastique ABS ignifugé |
| Couleur | Blanc (standard) |
| Accessoires fournis | Notice d'utilisation, vis de fixation |
| Accessoires non fournis | Boîte d'encastrement, câbles, connecteurs |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants. |
| Sécurité | Respecter les normes électriques en vigueur. Couper le courant avant toute intervention. |
| Réparabilité | Pièces détachées disponibles via le service après-vente LEGRAND. |
FOIRE AUX QUESTIONS - 843 28 LEGRAND
Comment installer la prise LEGRAND 843 28 ?
L'installation doit être réalisée par un professionnel qualifié. Coupez le courant, connectez les câbles selon les schémas de la notice, puis fixez la prise dans une boîte d'encastrement standard.
Quels types de signaux cette prise supporte-t-elle ?
Elle supporte les signaux TV (VHF/UHF) et FM. Elle est compatible avec le retour canal (Return channel) et les systèmes DISEqC.
Quelle est la perte d'insertion de la prise ?
La perte d'insertion est de 1,5 dB pour les voies TV et FM.
Puis-je l'utiliser pour la réception satellite ?
Non, le modèle 843 28 est conçu uniquement pour les signaux TV et FM. Pour la satellite, utilisez les modèles 843 29 ou 843 79.
Quel type de câble utiliser ?
Utilisez un câble coaxial de 75 ohms avec un diamètre de conducteur entre 5,9 et 7 mm. Le diamètre extérieur ne doit pas dépasser 9 mm.
Comment nettoyer la prise ?
Nettoyez-la avec un chiffon doux et sec. N'utilisez jamais de produits chimiques ou abrasifs.
La prise est-elle compatible avec les normes françaises ?
Oui, elle est conforme aux normes européennes et françaises en vigueur pour les installations électriques.
Où trouver la notice complète ?
La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.
Que faire si la prise ne fonctionne pas ?
Vérifiez les connexions, l'absence de court-circuit et que le câble est correctement dénudé. Si le problème persiste, contactez le service après-vente LEGRAND.
Peut-on utiliser cette prise en extérieur ?
Non, elle est conçue pour un usage intérieur uniquement. Pour l'extérieur, utilisez un modèle avec un indice de protection adapté.
Questions des utilisateurs sur 843 28 LEGRAND
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Prise électrique et connectique murale au format PDF gratuitement ! Retrouvez votre notice 843 28 - LEGRAND et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 843 28 de la marque LEGRAND.
MODE D'EMPLOI 843 28 LEGRAND
- Prise TV-FM/TV-FM-SAT
• TV-FM/TV-FM-SAT socket
• TV-FM/TV-FM-SAT contactdoos
• Πρίζα TV-FM/TV-FM-SAT
843 26/27/28/29/76/77/79
legrand®
| TV - FM | 843 27/28/77 |  |  |
| TV - FM | 843 26/76 |  | |
| TV - FM - SAT | 843 29/79 | —SAT |  |


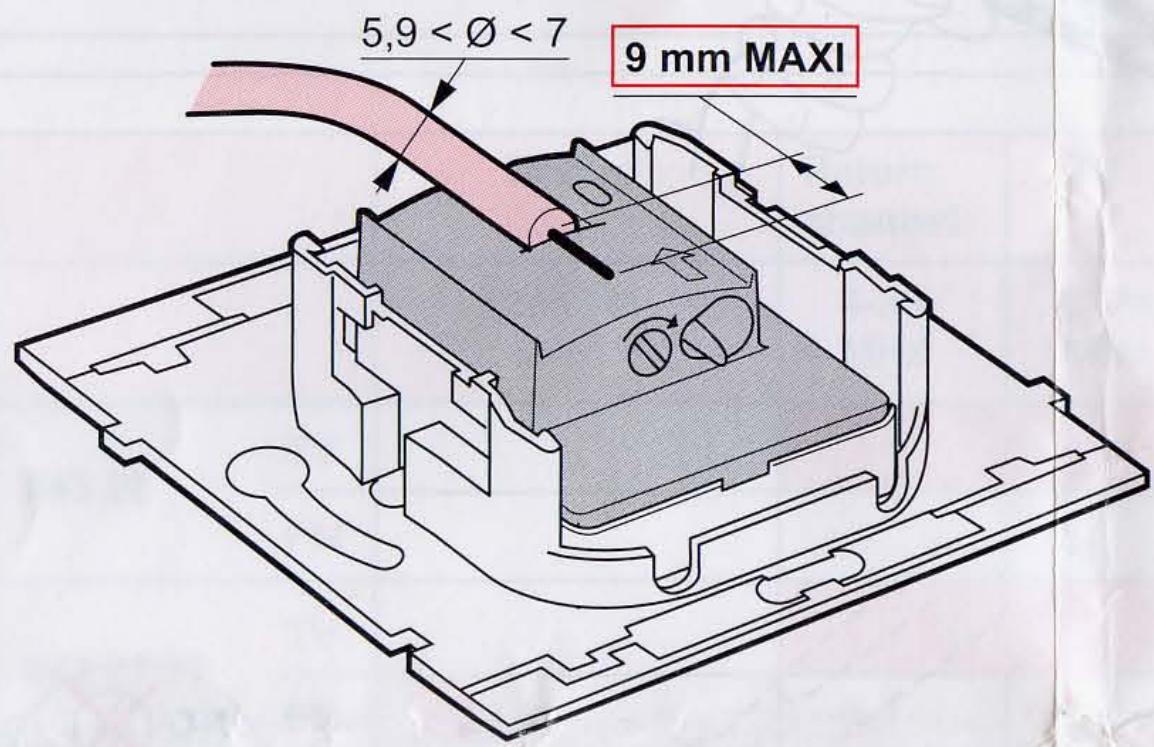

5,9 < Ø < 7 9 mm MAXI


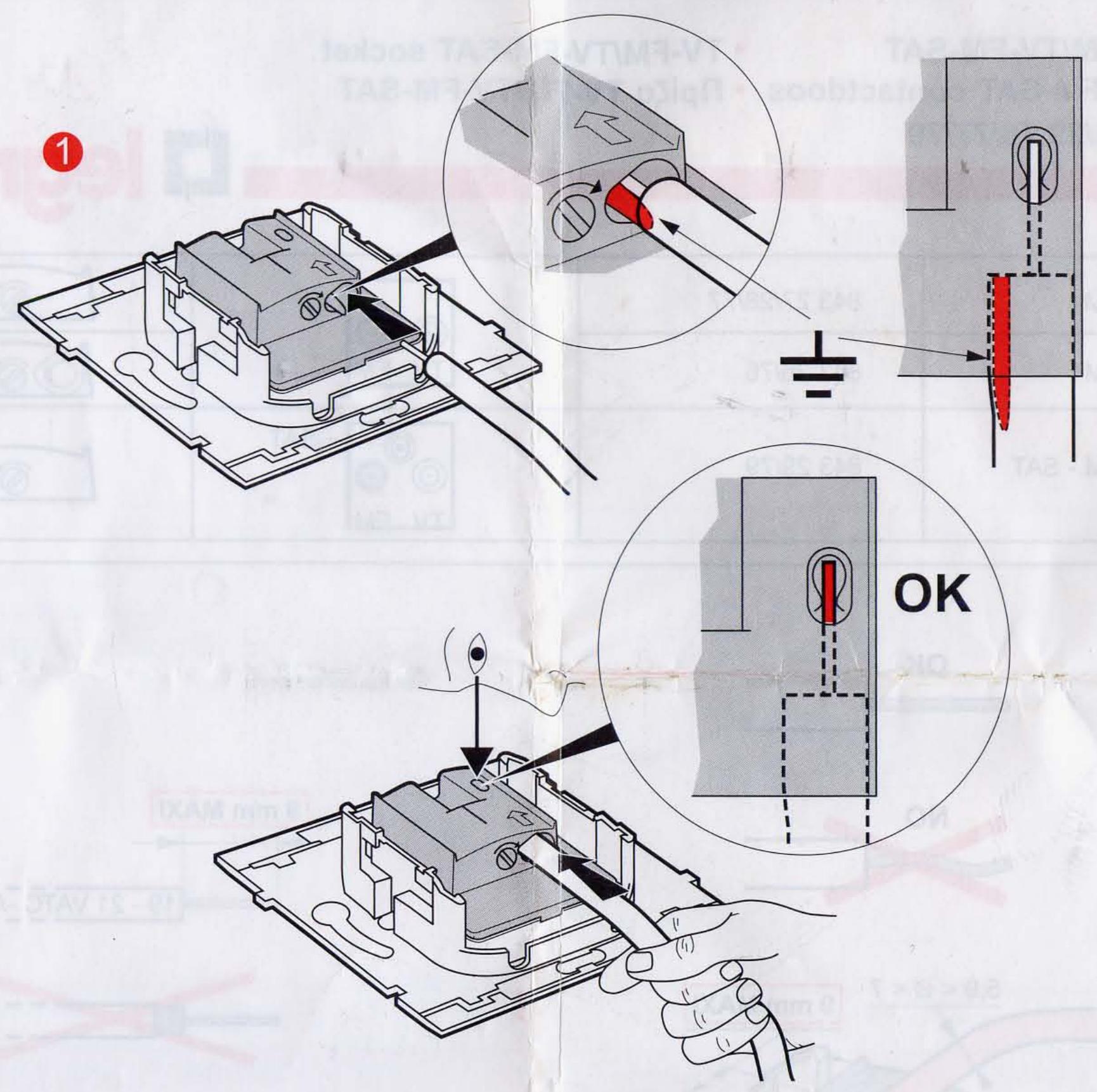

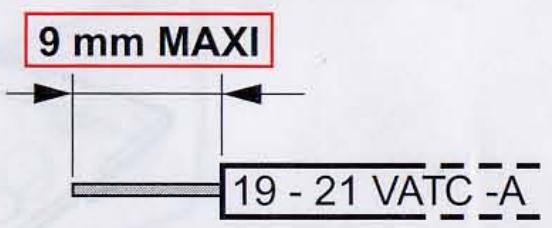

9 mm MAXI 19 - 21 VATC -A


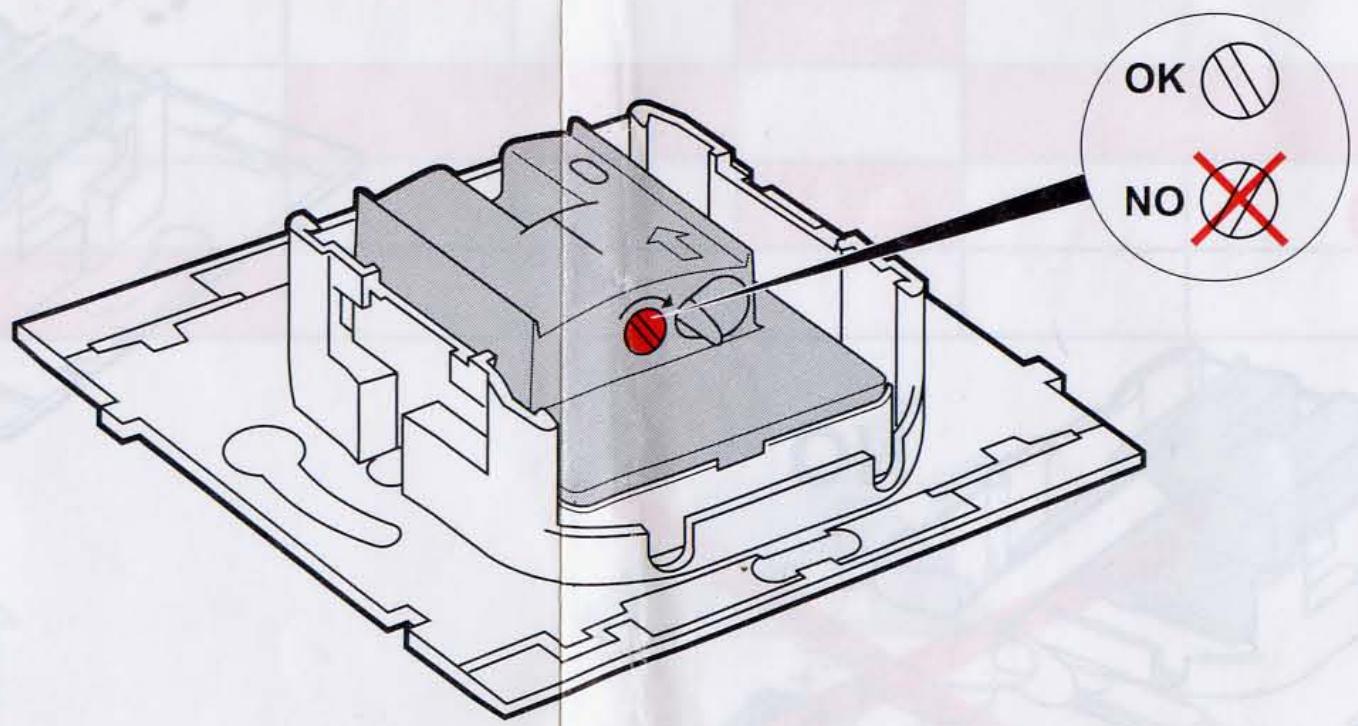

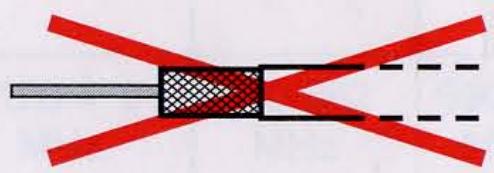

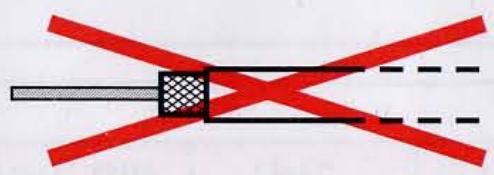

OK NO


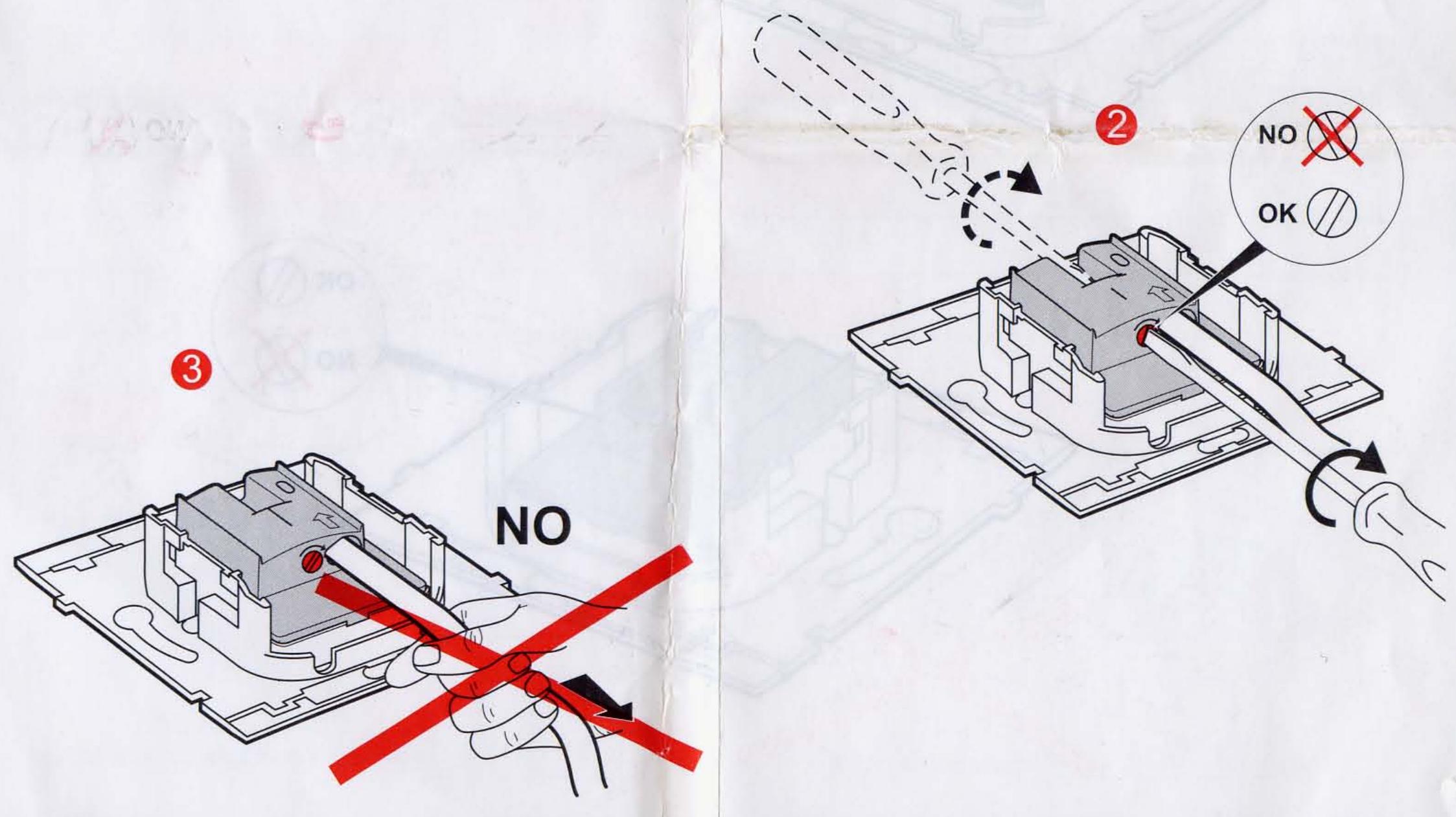

NO ③ ② NO OK


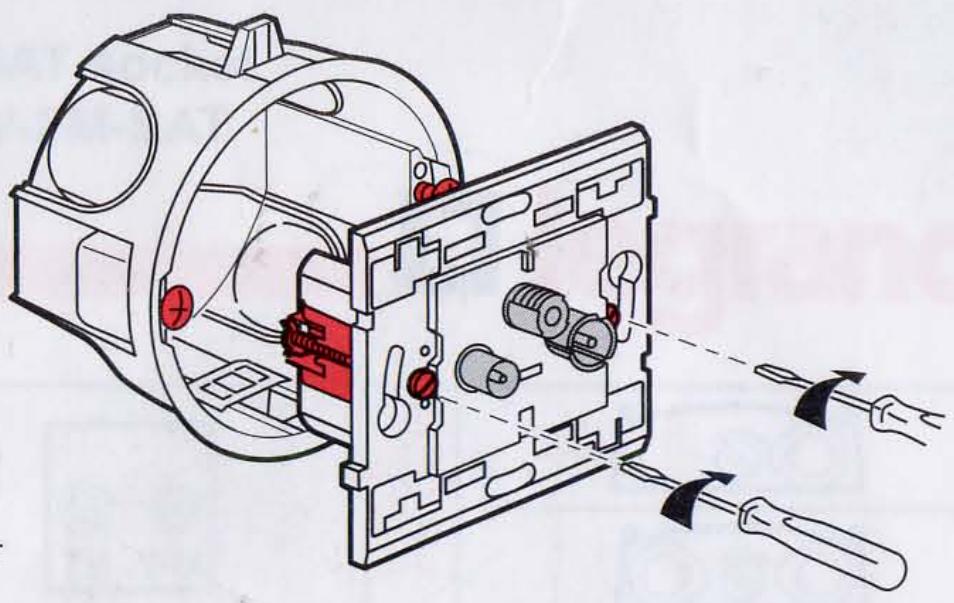

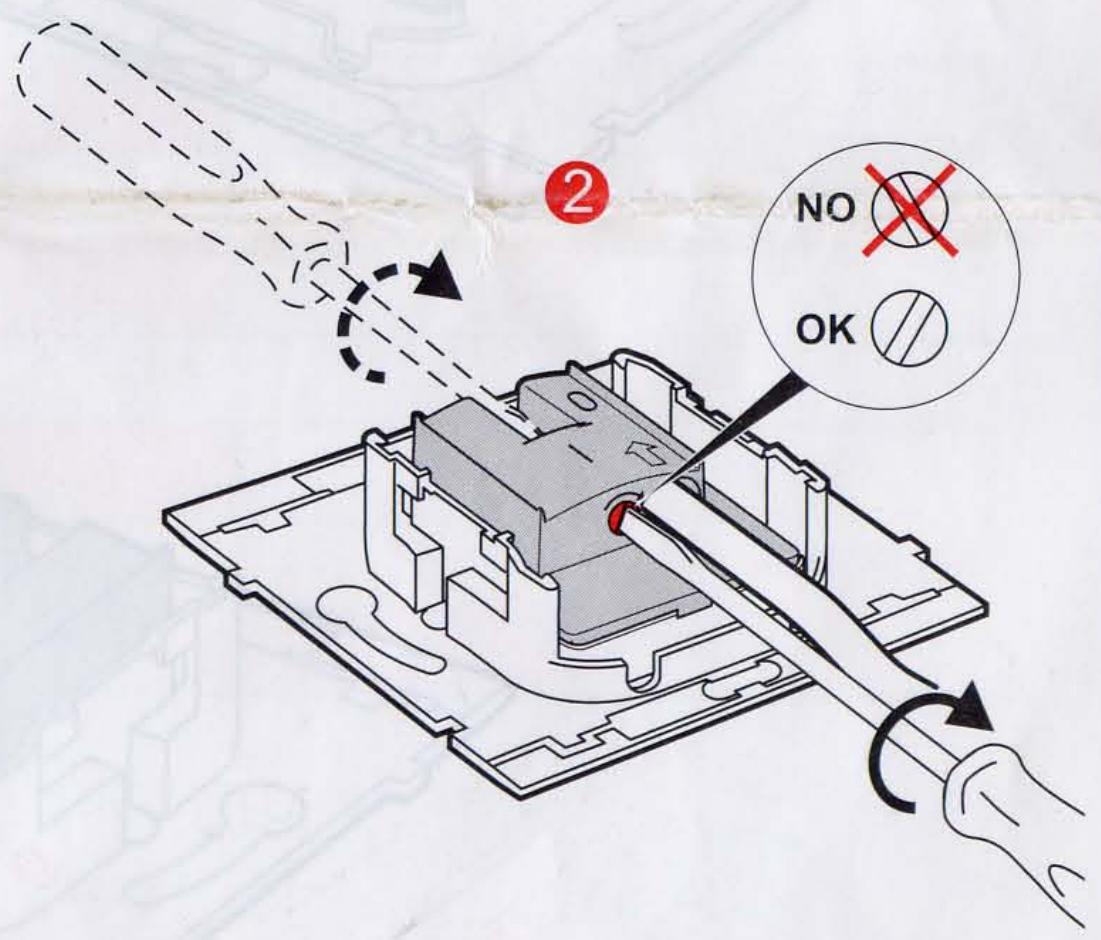

NO OK- Fixation
- Bevestiging
- Fixing
• Στερεωση


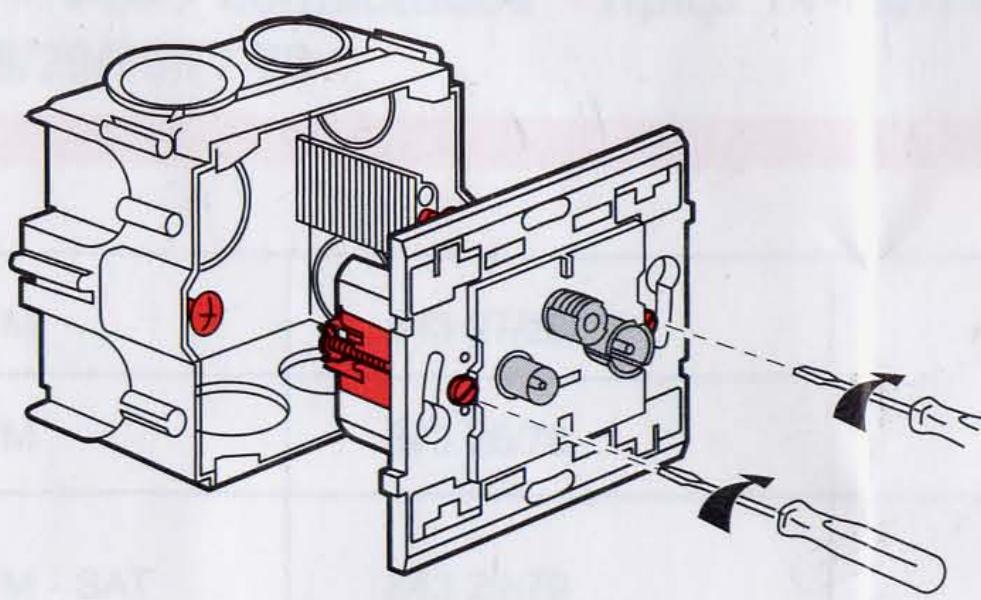

Technical diagram of a mechanical device with internal components and tool paths (no text or labels)• Montage

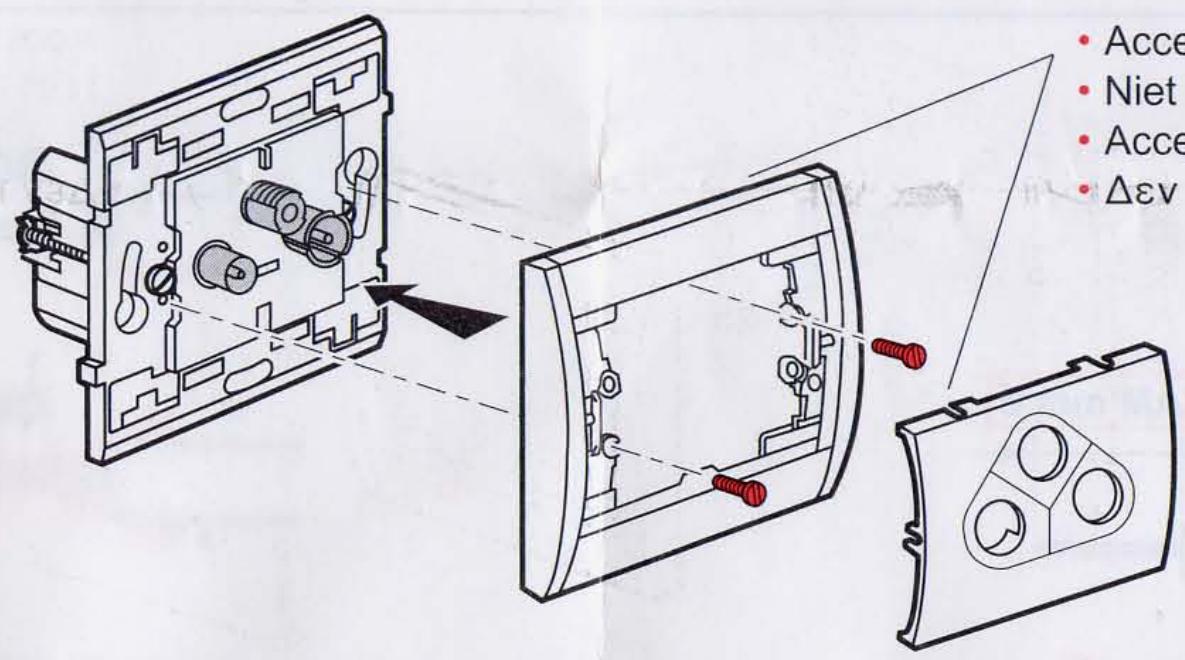

- Montage
- Assembly
• Μονταρισμα
- Niet bijgeleverde toebehoren
• Accessories not supplied
• Δεν παρεχονται αξεσουαρ
| DISEq® | Return channel | BI | FM | VHF-BIII | UHF | IF1 (SAT) | ||
| 22 KHz 13/18 V | 4-30 MHz | 47-68 MHz | 87.5-108 MHz | 120-470 MHz | 470-862 MHz | 950-2150 MHz | ||
| 843 28 | TV | 1.5 dB | 1.5 dB | |||||
| FM | 1.5 dB | |||||||
| 843 27/77 | TV | 10 dB | 10 dB | |||||
| FM | 10 dB | |||||||
| 843 26/76 | TV | 14 dB | 14 dB | |||||
| FM | 14 dB | |||||||
| 843 29/79 | TV | 1.5 dB | 1,5dB | |||||
| FM | 1.5 dB | |||||||
| SAT | 500 mA | 2 dB | ||||||


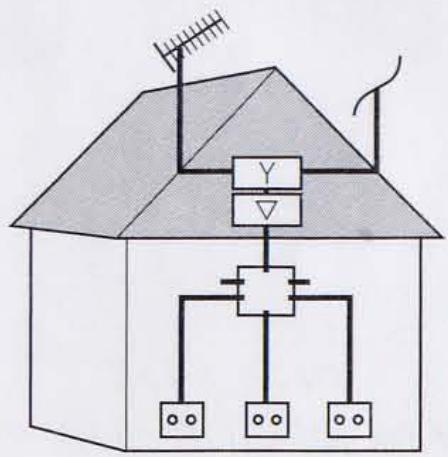

Diagram of a house roof with antenna, Y/Y symbols, and three circuit breakers belowTV - FM hertzian distribution


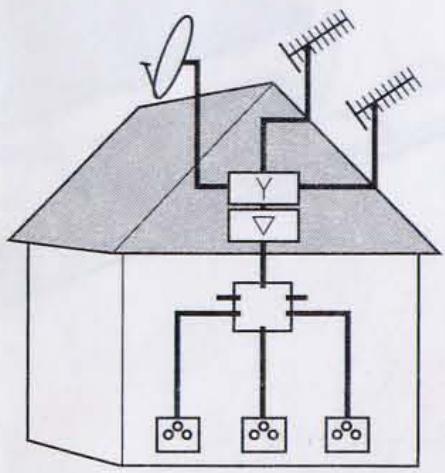

Diagram of a house electrical system with labeled components including roof, switches, and grounding devicesTV - FM SAT hertzian and satellite distribution
