633 21 - Interphone vidéo LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Marque	LEGRAND
Modèle	633 21
Type de produit	Interphone vidéo
Dimensions du poste intérieur (approx.)	140 × 90 × 30 mm
Poids du poste intérieur (approx.)	300 g
Alimentation	12 V DC, 1 A (via platine de rue ou transformateur dédié)
Fonctions principales	Communication audio/vidéo avec la platine de rue, déverrouillage de porte, intercommunication entre postes internes, fonction surveillance, écran couleur, réglages de volume et de sonnerie, mode mains libres
Platine de rue	Intègre caméra et bouton d’appel, étiquette personnalisable, montage encastré
Poste interne	Écran couleur, touches de fonction (communication, ouverture porte, menu, navigation), LED indicateur de sonnerie coupée
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Installation par un électricien qualifié. Utiliser uniquement l’alimentation spécifiée. Ne pas exposer à l’humidité ou aux températures extrêmes.
Pièces détachées et réparabilité	Compatible avec les accessoires LEGRAND de la gamme. Consulter un installateur agréé pour toute réparation.
Informations générales	Notice d’utilisation disponible gratuitement sur notice-facile.com. Manuel de 12 pages en français.

FOIRE AUX QUESTIONS - 633 21 LEGRAND

Comment régler le volume de la sonnerie ?

Depuis le menu du poste intérieur, sélectionnez Réglages-volume puis ajustez le volume avec les touches ⊗ et ⊕. Confirmez avec OK.

Que faire si l’écran reste noir lors de l’appel ?

Vérifiez que la platine de rue et le poste intérieur sont correctement connectés et alimentés. Le canal audio/vidéo peut être occupé : patientez et réessayez. Consultez le menu Paramètres pour vérifier la configuration.

Comment activer le mode mains libres ?

Dans le menu Paramètres - mains libres, activez cette fonction. Ainsi, lors d’un appel de la platine de rue, la communication s’établit automatiquement sans appuyer sur un bouton.

Comment changer la mélodie de sonnerie ?

Allez dans le menu Paramètres - sonneries, sélectionnez l’événement (appel platine, interphone…), puis utilisez ⊗ ⊕ pour choisir la mélodie et ajuster le volume.

Pourquoi le poste intérieur ne sonne-t-il pas lors d’un appel ?

Vérifiez que la fonction exclusion d’appel n’est pas activée. Consultez le menu Paramètres pour désactiver cette option si nécessaire.

Comment utiliser la fonction intercommunication ?

Dans le menu, sélectionnez Intercommunication, choisissez le poste interne à appeler. Le message Commande Exécutée s’affiche. Si le canal est occupé, attendez qu’il soit libre.

Comment remplacer l’étiquette du nom sur la platine de rue ?

Ouvrez les couvercles du cadre en les vissant d’un quart de tour, dévissez la platine, déclipez le module, dégagez les sécurités, retirez la face avant, extrayez le porte-étiquette et insérez la nouvelle étiquette. Remontez dans l’ordre inverse.

Comment activer la gâche électrique depuis la platine de rue ?

Dans le menu Paramètres - bureau professionnel, activez l’option pour déverrouiller la porte en appuyant sur le bouton d’appel de la platine de rue.

Comment configurer les messages d’alarme ?

La fonction MSG ALARMES est disponible uniquement avec le système In One (réf. 036 48). Dans le menu Paramètres - messages d’alarme, suivez les instructions de la notice In One.

Que faire si la communication audio est de mauvaise qualité ?

Vérifiez le réglage du volume dans le menu Réglages-volume. Assurez-vous qu’aucune source de bruit importante (ventilateur, radio) ne se trouve près du poste intérieur. Si le problème persiste, contactez un installateur.

MODE D'EMPLOI 633 21 LEGRAND

Manuel d'utilisation

PRESENTATION Platine de rue (extérieur)

Poste intérieur

Poste interne

Platine de rue (extérieur)

Fonctionnement

Appel de la platine de rue.

Entrer en communication. Couper la communication.

Ouvr la porte.

Couper le volume de sonnerie. Une LED rouge s'allume.

Activer la fonction surveillance.

6 OK

Accéder au menu en cours ou hors communication.

Utilisation du MENU

Permet l'accès au menu; confirme le choix effectué.

À l'intérieur du menu, augmentent ou diminuent la valeur programmée; pendant la conversation, permet l'accès au menu de réglage du volume et de l'image.

Retour à l'écran précédent; si l'on se trouve sur la première page, étant l'affichage.

À l'intérieur du menu, sélectionnez la rubrique précédente ou suivante.

Utilisation du MENU

réglages

Réglages-volume

Paramètres

Paramètres - bureau professionnel

Cette fonction permet d'activer la gâche par appui sur le bouton d'appel de la platine de rue.

Paramètres - messages d'alarme

MSG ALARMES fonctionne uniquement avec In One (requiert la Réf. 036 48).

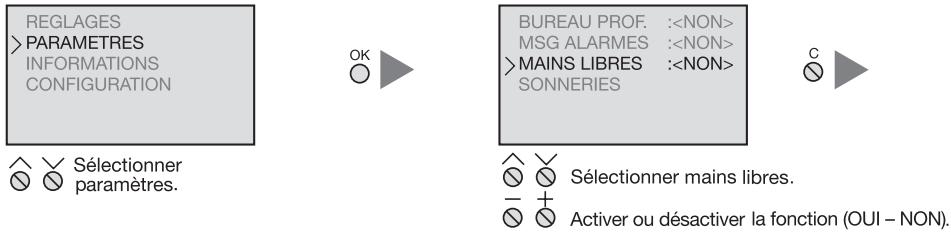

Paramètres - mains libres

Cette fonction permet d'entrer en communication par simple appel de la platine de rue, sans appuyer sur le bouton de communication du moniteur.

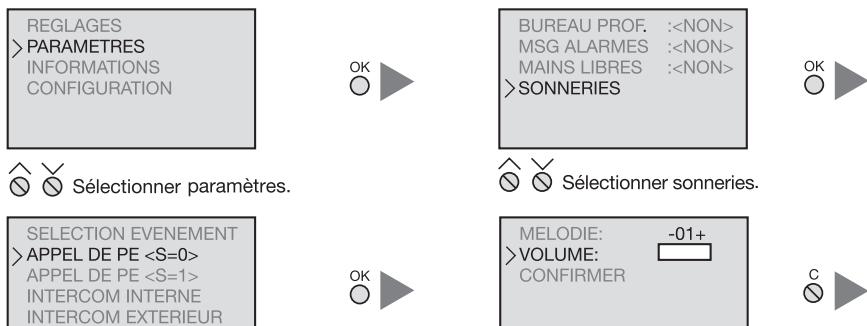

Paramètres - sonneries

Sélectionner l'événement.

• ⊗ ⊕ Sélectionner la méloïde.
• ⊗ ⊕ Ajuster le volume.

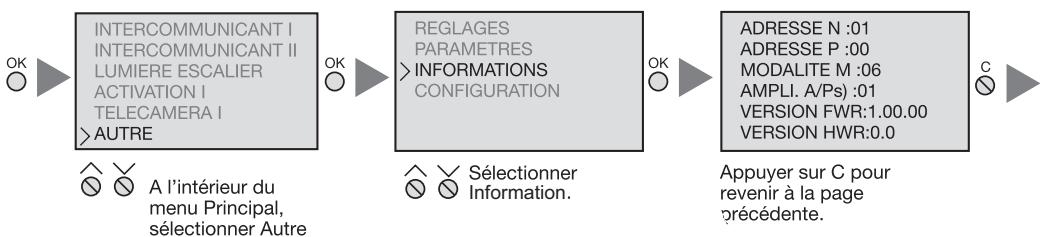

Information

Visualiser la configuration du poste interne

Changement etiquette (platine de rue)

Ouvrir les couvercles du cadre en vissant d'un quart de tour. Dévisser la platine de la boîte d'encastrement

Décliper le module.

Dégager les 2 sécurités et décliper la face avant du module. Extraire le porte-étiquette et insérer l'étiquette.

Recoller la face avant sur le module (en commençant par les clips opposés aux sécurités). Remettre en place les sécurités. Puis fermer.

Placer le module dans le cadre ; retirer la platine ; ouvrir la platine.

Visser la platine sur la boîte d'encastrement. Fermer les couvercles du cadre.

Intercommunication

Sélectionner le poste interne à appeler.

Le message Commande Executée apparait brièvement, après quoi l'écran s'éteint.

(si le canal audio / vidéo est occupé par un autre utilisateur, une tonalité se fait entendre et la commande n'est pas exécutée. Attendre que le canal soit libre et réessayer).

Dans le cas d'un appel du poste extérieur, la conversation sera interrompue.

Activation

INTERCOMMUNICANTI INTERCOMMUNICANT II LUMIEREGSCALIER

ACTIVATION I TELECAMERA I AUTRE

Sélectionner la fonction.

Sur l'écran, le message Commande Exécute apparait brièvement.

Si on peut sortir du menu, appuyer sur la touche C.

Problème	Solution
Aucune images apparait lorsqu'on appuie sur la touche de surveillance.	- Vérifier que les postes internes et platines de rue sont connectés et configuries correctement. - Le canal audio/vidéo peut être utilisé, attendre qu'il se libéré et Rééssayer.
Lors de l'appoint, le poste interne ne sonne pas.	- Vérifier que la fonction "exclusion d'appoint" n'est pas activée.
La communication s'entend mal depuis le poste interne.	- Vérifier le réglage du volume dans le menu du poste interne. - Vérifier qu'il n'y a pas de source importante de bruit du coté du poste interne.

NOTES

CACHET
