Type de produit	Interphone pour immeuble ou maison individuelle
Marque	LEGRAND
Modèle	633 01
Gamme	Céliane™
Dimensions (platine de rue)	Environ 100 x 160 x 40 mm
Poids (platine de rue)	Environ 250 g
Alimentation	Bus 2 fils basse tension (18 V DC)
Fonction appel	Appel depuis la platine de rue vers le poste intérieur
Fonction conversation	Communication audio bidirectionnelle
Ouverture de porte	Commande de gâche électrique depuis le poste intérieur
Touches auxiliaires	2 touches pour commander éclairage extérieur et portail automatique (option)
Réglage volume	Volume de sonnerie et de conversation réglables sur le poste intérieur
Durée d'appel maximale	30 secondes
Durée de conversation maximale	1 minute (coupure automatique)
Indication volume sonnerie	LED allumée lorsque le volume sonnerie est à zéro
Éclairage d'étiquette	Contrôle de l'éclairage de l'étiquette sur la platine de rue
Changement d'étiquette	Possible en ouvrant le cadre, dévissant et démontant le module
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Fonctionnement en basse tension, sans risque électrique pour l'utilisateur
Installation	Encastrée ou en saillie (boîte d'encastrement fournie)
Pièces détachées et réparabilité	Modules et étiquettes disponibles auprès du service après-vente Legrand

FOIRE AUX QUESTIONS - 633 01 LEGRAND

Comment répondre à un appel depuis la platine de rue ?

Pour répondre à un appel, appuyez sur le bouton du poste intérieur puis relâchez. La LED s'allume pour indiquer que la communication est établie. Pour couper la communication, ré-appuyez sur le bouton (la LED s'éteint). La communication se coupe automatiquement après 1 minute.

Comment ouvrir la porte depuis l'intérieur ?

Pendant une communication, appuyez sur la touche d'ouverture de porte (généralement symbolisée par une clé ou une porte). La gâche électrique est actionnée et la porte ou le portillon extérieur se déverrouille.

Comment régler le volume de la sonnerie et de la conversation ?

Sur le poste intérieur, utilisez les molettes ou boutons de réglage du volume. Une LED est allumée lorsque le volume de la sonnerie est à zéro. Ajustez le volume de conversation pour une écoute confortable.

Que faire si l'appel ne sonne pas ?

Vérifiez d'abord que le volume de la sonnerie n'est pas à zéro (LED allumée). Si le volume est correct, assurez-vous que l'alimentation du bus est active et que les connexions sont bonnes. Consultez la notice pour plus de détails ou contactez un installateur.

Puis-je commander un éclairage extérieur ou un portail avec ce modèle ?

Oui, ce modèle dispose de deux touches auxiliaires (1 et 2) qui peuvent commander un éclairage extérieur et un portail automatique en option. L'installation nécessite un câblage supplémentaire, consultez un professionnel.

Comment changer l'étiquette de la platine de rue ?

Ouvrez les couvercles du cadre en vissant d'un quart de tour. Dévissez la platine de la boîte d'encastrement. Déclipez le module. Dégagez les deux sécurités et déclipez la face avant du module. Extrayez le porte-étiquette et insérez une nouvelle étiquette. Reclipez le tout en commençant par les clips opposés aux sécurités.

Quelle est la durée maximale d'un appel ?

L'appel sonne jusqu'à 30 secondes maximum. Si personne ne répond, la sonnerie s'arrête automatiquement. Pendant une conversation, la communication est coupée automatiquement après 1 minute.

Comment nettoyer l'interphone ?

Utilisez un chiffon doux et sec pour dépoussiérer les surfaces. N'utilisez jamais de produits abrasifs ou de solvants. Pour les taches tenaces, humidifiez légèrement le chiffon avec de l'eau.

Que faire si la LED ne s'allume pas quand j'appuie sur le bouton ?

Cela peut indiquer un problème d'alimentation. Vérifiez que le bus 2 fils est correctement branché et que l'alimentation générale est en service. Si le problème persiste, contactez le service après-vente Legrand.

Où trouver les pièces détachées pour ce modèle ?

Les pièces détachées, comme les modules ou les étiquettes, sont disponibles auprès du service après-vente Legrand ou chez les revendeurs agréés. Vous pouvez aussi consulter le site legrand.fr pour plus d'informations.

MODE D'EMPLOI 633 01 LEGRAND

Accueil des visiteurs

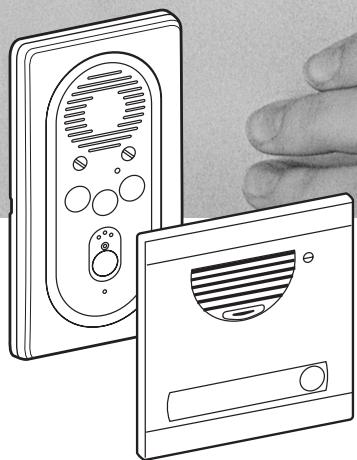

Céliane™

Manuel d'utilisation

PRESENTATION

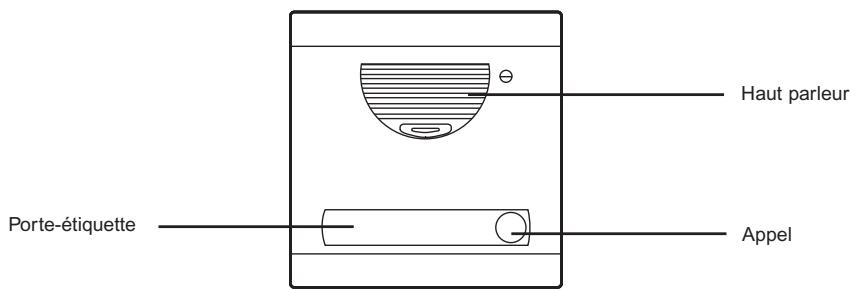

Platine de rue (extérieur)

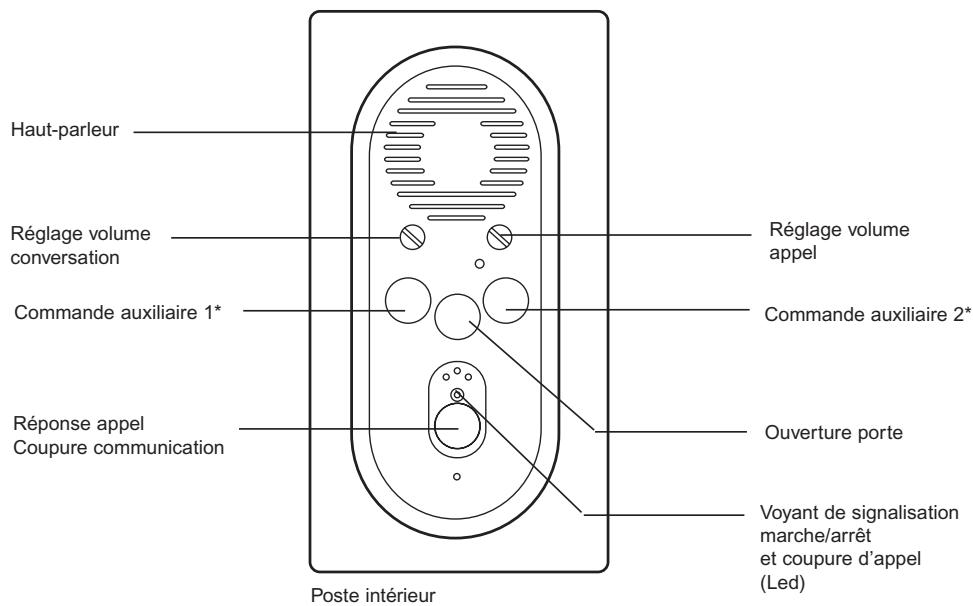

poste interieur

Platine de rue (extérieur)

*Options : Possibilité, avec les touches auxiliaires 1 et 2, de commander l'éclairage extérieur et un portail automatique. Nous consulter.

■ FONCTIONNEMENT

1 Appel depuis la platine de rue.

Exterieur

Intérieur

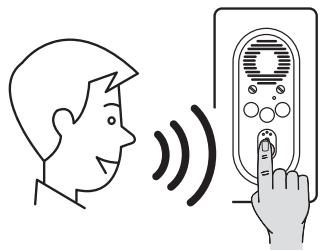

Pour entrer en communication, appuyer sur le bouton puis relacher (led allumée).

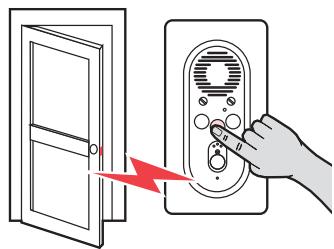

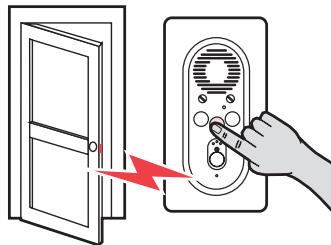

Ouvrir la porte ou le portillon extérieur.

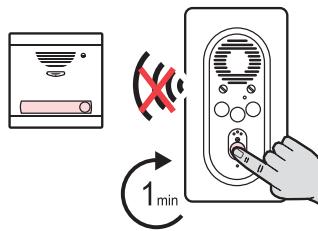

Pour couper la communication, ré-appuyer sur le bouton, led éteinte (copure automatique au bout d'1 minute).

Options: Possibilité, avec les touches auxiliaires 1 et 2, de commander l'éclairage extérieur et un portail automatique.

L'appele se fait entendre tant au niveau de la platine que du poste interieur (Durée maxi.: 30 sec.).

2 Conversation

Vérifier si le volume est adapté tant au niveau du poste interieur que de la platine.

3

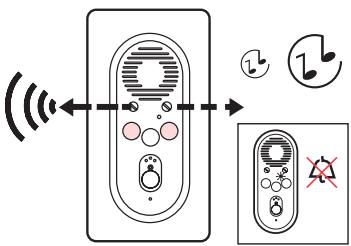

Régler les volumes d'applé et de conversation au niveau du poste interieur. NOTE: Une led est allumée lorsque le volume de la sonnerie est à 0.

4

Contrcler l'ouverture de la porte.

5

Contrölder l'éclairage de l'étiquette.

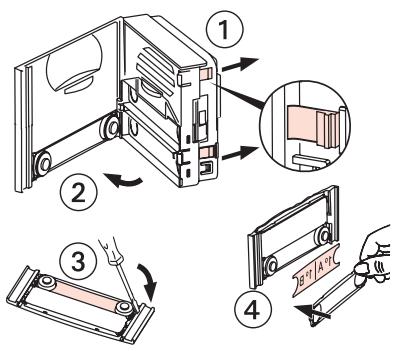

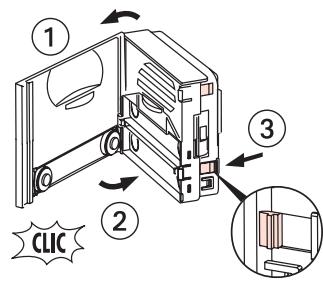

CHANGEMENT ETIQUETTE (PLATINE DE RUE)

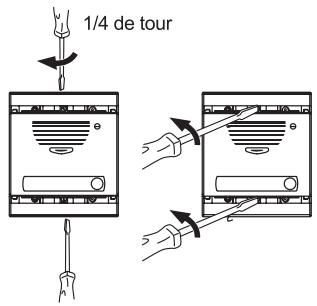

Ouvrir les couvercles du cadre en vissant d'un 1/4 de tour. Dévisser la platine de la boîte d'encastrement.

Décliper le module.

Dégager les 2 sécurités et décliper la face avant du module. Extraire le porte-étiquette et insérer l'étiquette.

Reclipper la face avant sur le module (en commencerant par les clips opposés aux securités). Remetre en place les securités.

■ NOTES

■

NOTES

CACHET
