MODE D'EMPLOI 625 11 LEGRAND

BAES SATI Adressables

MANUEL DE MISE EN ŒUVRE

Sommaire

Descriptif 3

Présentation du système 5

Installation centrale 7

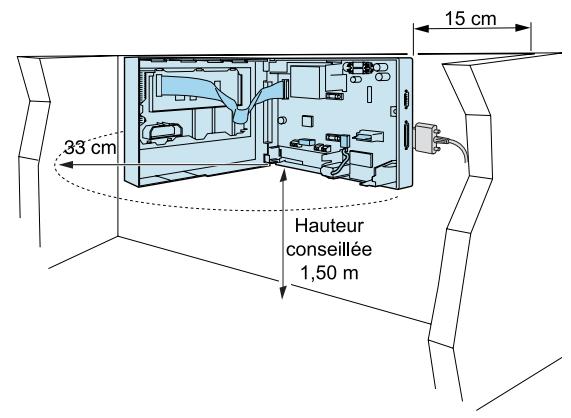

1. Fixation murale 7

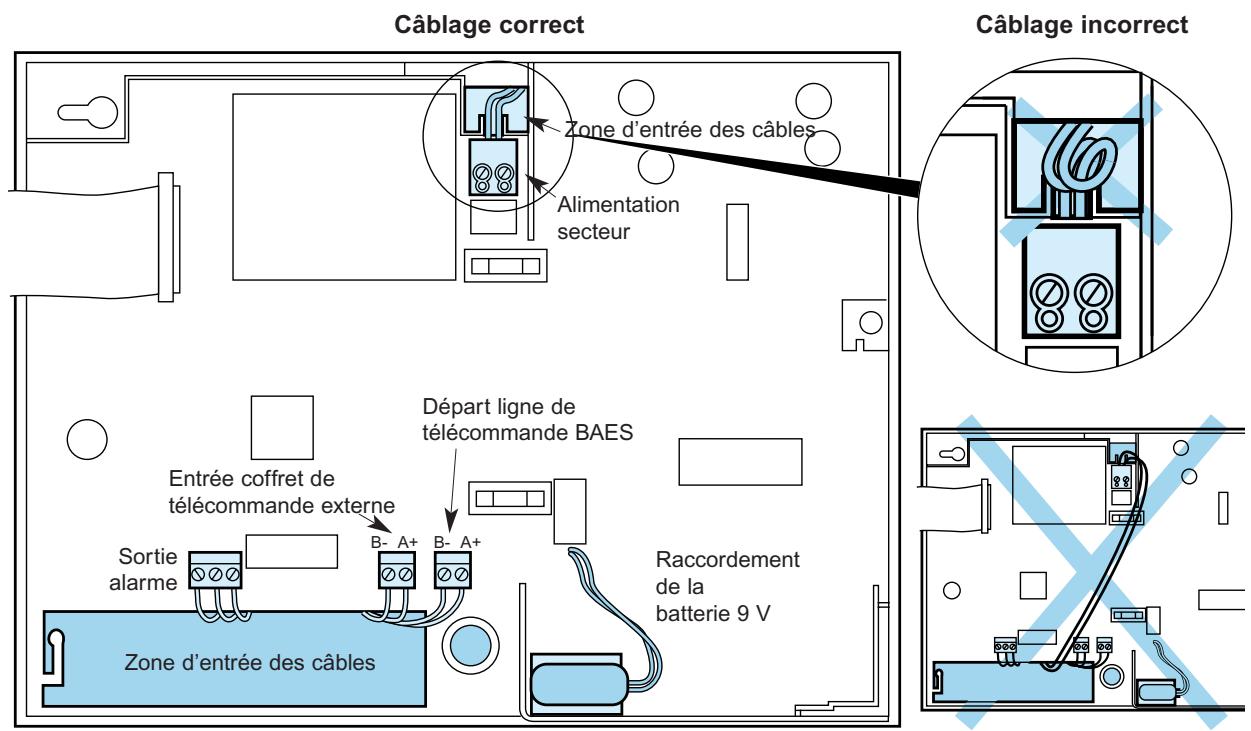

2. Raccordement électrique 7

Configuration du système 8

Principe d'adressage des BAES 8

1. Configurer la centrale 8
2. Définir l'installation 8
3. Paramétrer les adresses des BAES sur la centrale 9
4. Adresser les BAES. 11
5. Contrôler l'installation 12

Table de codage des blocs à switches 13

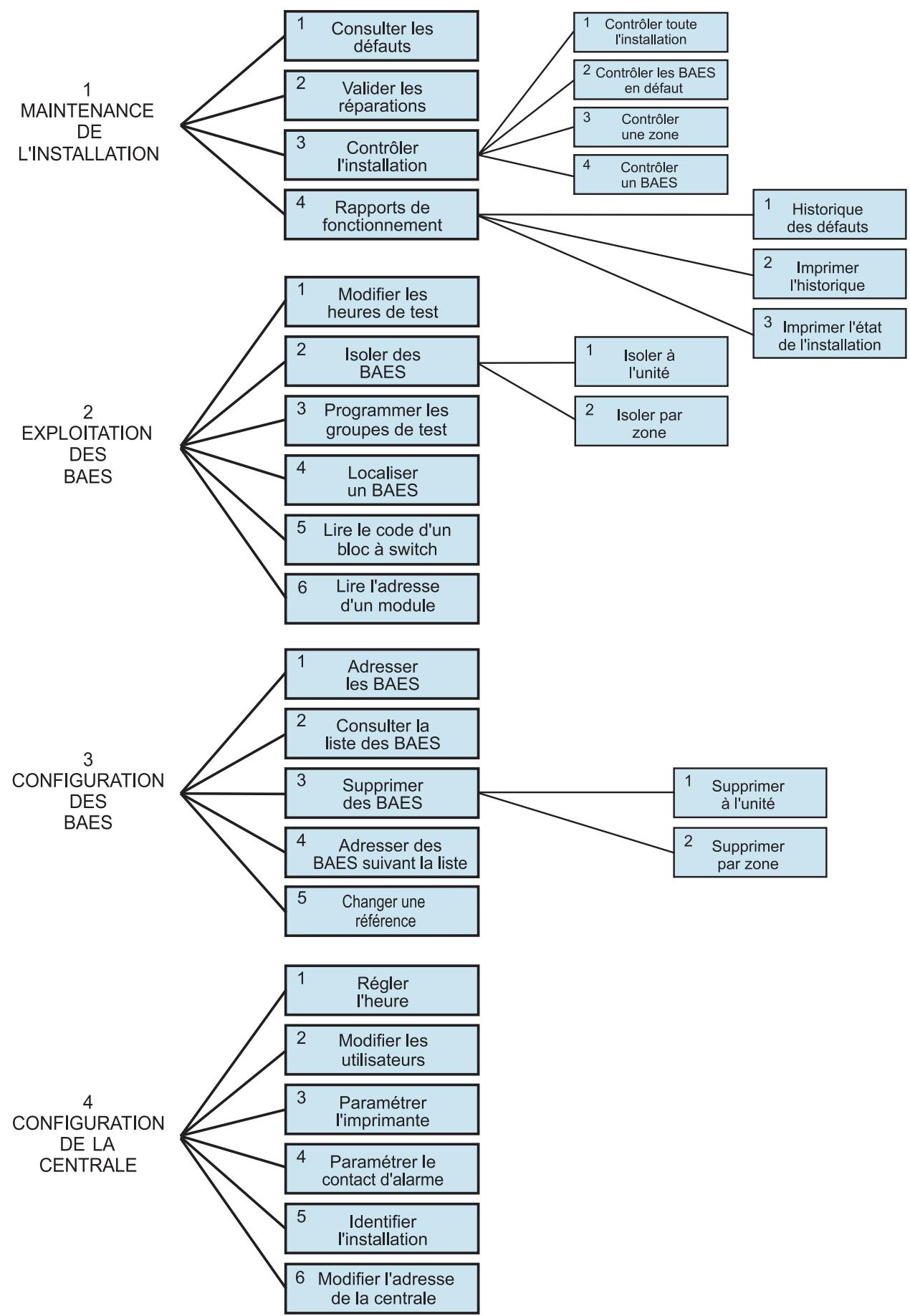

Synthèse des fonctionnalités accessibles à l'écran 14

Résolution de problèmes 15

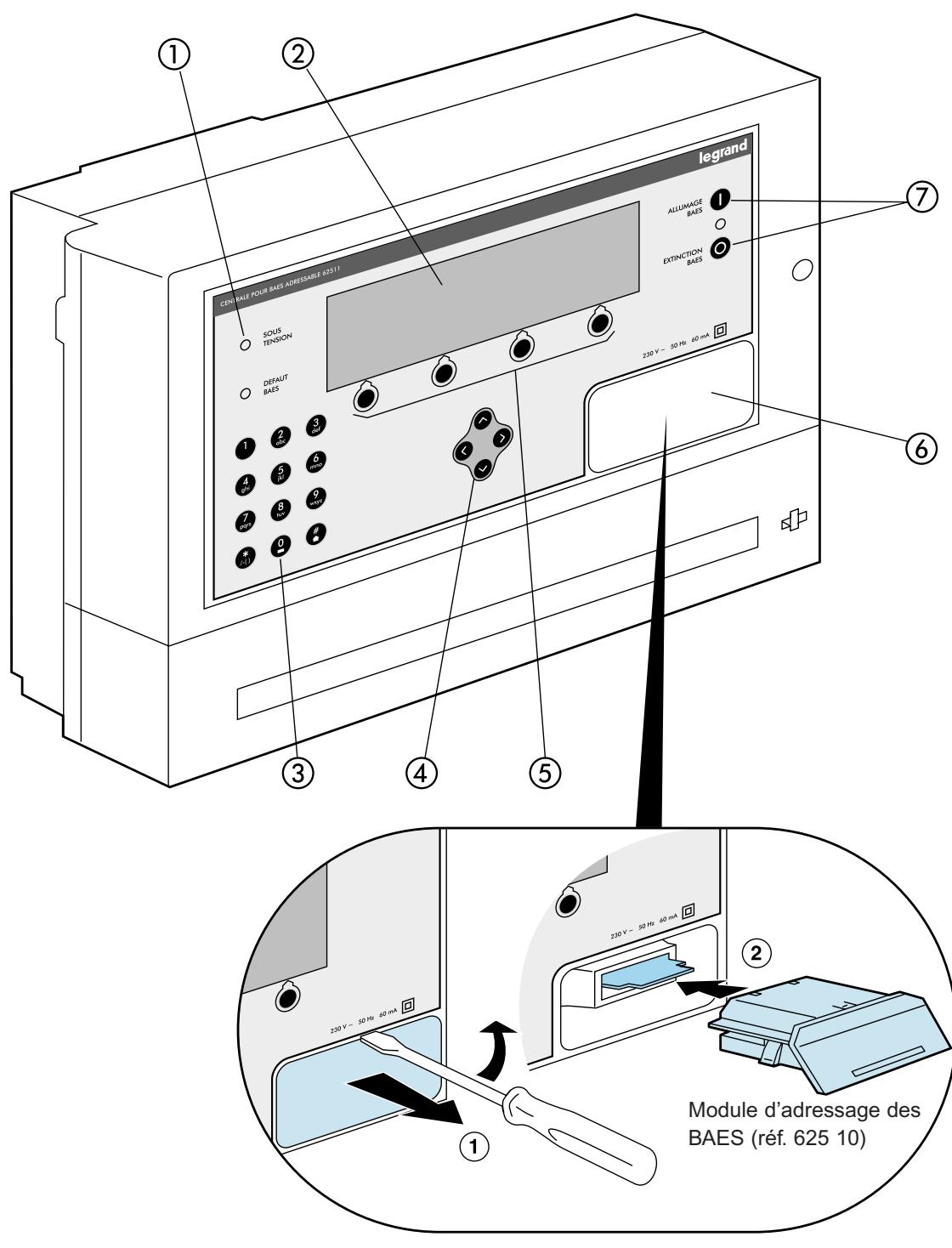

1 Leds de signalisation 2 Écran d'affichage 3 Clavier alphanumérique 4 Touches de navigation 5 Touches de sélection contextuelles

6 Cache de protection du puits d'insertion des modules adressables 7 Touches de télécommande des BAES

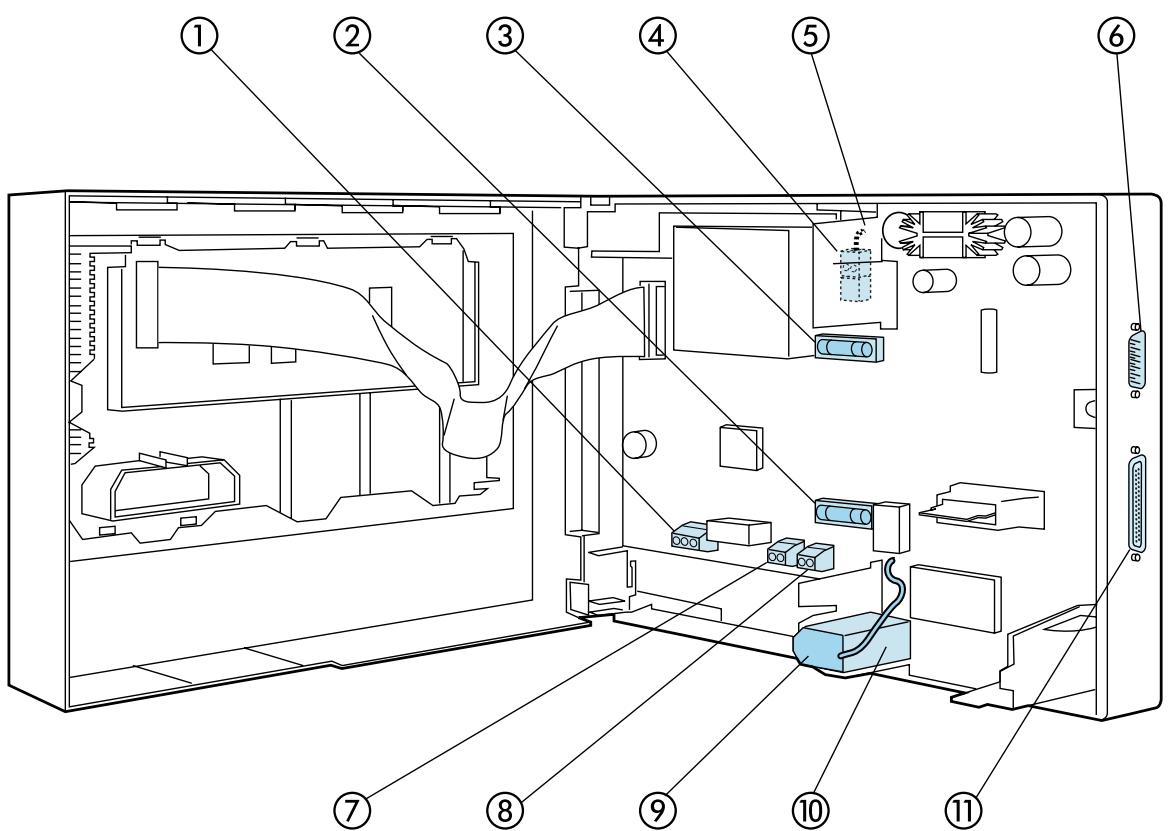

1 Bornier sortie alarme 2 F2 Fusible ligne de télécommande 3 F1 Fusible alimentation secteur 4 Bornier entrée alimentation secteur 5 Entrée des câbles secteur 6 Connecteur RS 232 7 Bornier entrée coffret de télécommande externe 8 Bornier départ de ligne de télécommande BAES 9 Connecteur accumulateur 10 Accumulateur 11 Connecteur Imprimante

Important :

Selon la directive européenne 91/157/CEE du 18 mars 1991, les accumulateurs qui équipent cette centrale et qui contiennent du cadmium peuvent être dangereux pour l'environnement.

Les distributeurs partenaires Legrand reconnaissent les BAES et accumulateurs usagés.

Caractéristiques techniques :

• Alimentation secteur : 230 V~ 50 Hz
• Consommation secteur : maxi. = 80 mA
• Accumulator : 9 V/110 mAh NiCd/NiMH
• Protection par fusibles : - Secteur F1 2 A F 250 V (5 x 20 mm)
• Ligne de télécommande F2 0,5 A F 250 V (5 x 20 mm)
• Raccordement Sections de câblage préconisées : - Secteur : 1 ou 2 × 1,5 ~mm^2 (pour chaqueborne) - Entrée coffret de télécommande externe : 1 × 1,5 ~mm^2 - Départ de ligne de télécommande BAES : 1 ou 2 × 1,5 ~mm^2 Sortie alarme : 1 ou 2x1,5 mm²

Connecteurs : - RS 232 mâle Sub D 9 micro-ordinateur/modem/interface RS 485/interface ethernet

• Contact alarmed : NO/NF libre de tout potentiel. Tension < 50 V. Pouvoir de coupure 1 A
• Construction du boîtier : Classe II
• Température d'utilisation: + 5°C à + 40°C
• Température de stockage: - 10°C à + 60°C

Règles de câblage

La centrale peut être directement reliée à 250 BAES au maximum, la ligne de BAES la plus longue ne devant pas dépasser 700 m. Au-delà de ces deux conditions, procédez à l'installation d'un répéteur.

Une centrale complétée de répéteurs peut alors gérer jusqu'à 1023 BAES.

Exemple de câblage

Exemple de câblage pour mise au repos partielle

Connexion PC/Centrale par liaison directe RS 232

Connexion PC par réseau RS 485

Connexion PC par réseau Ethernet

Connexion PC par liaison modem (1) Pour une distance PC/Centrale >5m, réaliser une connexion par réseau RS 485 (2) Selon modèle d'interface

Important :

Afin d'éviter la déterioration de la centrale, lors de la mise sous tension du système, respecter l'ordre des étapes suivantes

Encombrement du boîtier (en mm)

Principe d'adressage des BAES

Les nouveaux BAES adressables Legrand peuvent être adressés avec un format d'adresse qui permet de les identifier directement et de les localiser dans l'installation, car tout BAES en défaut sera affiché sur l'écran de la centrale avec ce format d'adresse, qui se présente de la façon suivante :

Pour exemple le 2ème BAES du rez-de-chaussée

RDC-002

Numéro d'ordre

Nom de zone en 3 caractères alphanumériques : majuscules, minuscules, chiffres, caractères spéciaux

Ce format d'adresse peut être utilisé de 2 façons différentes selon la typologie de l'établissement :

- Établissement responsable d'un seul bâtiment

Dans ce cas, les noms de zones peuvent caractériser, par exemple, chaque niveau ou zone du bâtiment, et le numéro d'ordre la position chronologique de chaque BAES par niveau ou zone.

Examples :

PKG-001

Parking, 1er BAES

ETI-003

Étage 1, 3ème BAES

CH1-012

Chirurgie, 12ème BAES etc...

- Etablissement comptant plusieurs bâtiments

Dans ce cas, un nom de zone peut caractériser un bâtiment dans sa totalité par rapport aux autres bâtiments. L'identification des niveaux ou zones peut être intégrée dans le numéro d'ordre, en utilisant par exemple le chiffre des centaines pour repérer le niveau.

Examples :

ADM-001

Bâtiment administratif, 1er BAES du niveau 0 (rez-de-chaussée)

ADM-205

Bâtiment administratif, 5ème BAES du niveau 2

MEF-B35

Bâtiment Mère et Enfant, 35ème BAES du niveau 8 etc...

Pour le repérage éventuel de niveaux négatifs, il est possible d'utiliser par exemple les lettres minuscules dans les noms de zone :

Examples :

Bâtiment administratif, 28ème BAES du niveau -1

Bâtiment Mère et Enfant, 10ème BAES du niveau -4 etc...

La définition des zones d'adressage et des numéros d'ordre s'effectue manuellement sur la centrale.

Cette opération peut être facilitée par l'utilisation du nouveau logiciel de configuration et de supervision sur PC ref. 62513 qui permet de définir l'ensemble des paramètres d'adressage des BAES directement à partir d'une feuille de calcul de type Microsoft Excel ou équivalent (nom de zone, numéro d'ordre, référence et localisation géographique détaillée de chaque BAES), puis de les télécharger dans la centrale.

Rentre le code d'accès par défaut

Utilisateur par défaut : LEGRAND CODE 1 2 3 4

Modifier les utilisateurs

• Modifier l'utilisateur par défaut
• Ajouter les utilisateurs potentiels avec leurs niveaux et codes d'accès
• Paramétrer l'imprimante (selon le type d'imprimante et le format d'impression souhaité)

Impression automatique :

Ce mode permet d'imprimer les événements au fur et à mesure de leurs apparitions (ex : Défaut - BAES, Secteur)

• Paramétrer le contact d'alarme

Un contact sec inverseur d'alarme (voir p. 4) bascule en cas de dépassement d'un % de BAES en définissant paramétrable ou de coupure du secteur

2. Définir l'installation

Il existe deux types de BAES adressables

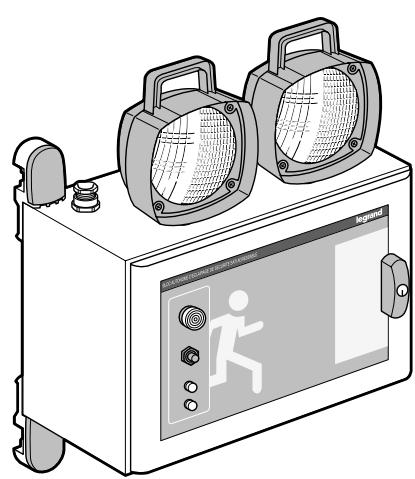

BAES et BAEH SATI Evolutif + module d'adressage

625 25/65 625 50/51

625 26/27/66 625 52

625 28/68

625 29/69

625 10

Configuration du système

Ces BAES SATI peuvent devenir adressables par l'ajout du module ref. 625 10 qui contient l'adresse de chaque bloc, après programmation sur la centrale ref. 625 11

BAES SATI adressables

Ces BAES sont SATI par défaut. Le codage des microswitches, déterminé par la centrale, les rend adressables.

3. Paramétrer les adresses des BAES sur la centrale

Sélectionner depuis le menu principal

3 - configuration des BAES puis

1 - adressage des BAES

La centrale propose de vérifier au préalable le câblage des BAES par un test de continuité de la ligne de télécommande

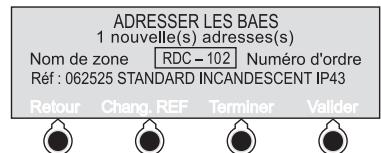

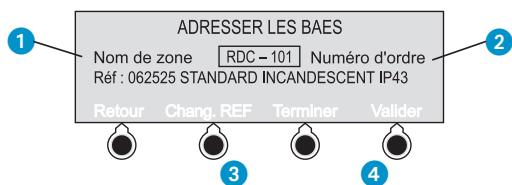

Saisir un nom de zone pour une nouvelle zone à l'aide du clavier alphanumérique (usage type téléphone portable, ex : appuyer 3 fois sur la touche 2 pour afficher le C etc...)

La centrale propose le 1er N° d'ordre disponible pour la zone sélectionnée. (N° d'ordre 001 pour un nouveau nom de zone)

Pour modifier éventuellement le numéro d'ordre, se déplacer vers la droite avec la touche de navigation et saisir le nouveau numéro d'ordre.

En cours de saisie des chiffres du numéro d'ordre, la centrale propose automatiquement le 1er n° d'ordre disponible contenant le ou les chiffres saisis.

Utiliser cette touche si la référence du BAES proposée ne correspond pas au BAES à adresser

4 Valider l'adresse et la référence du BAES ou terminer si toutes les adresses des BAES ont été paramétrées

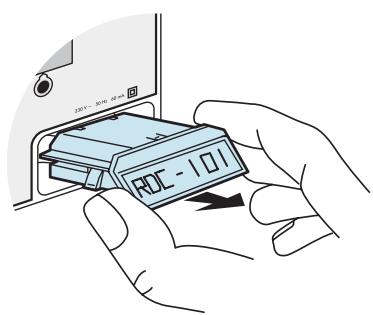

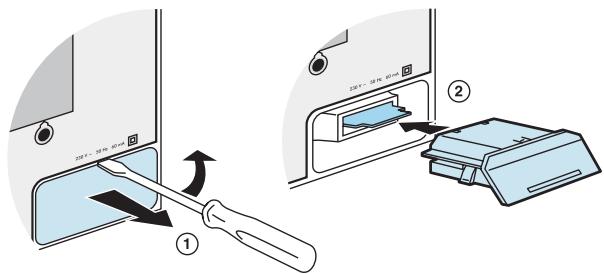

- Adressage des modules des BAES SATI évolutifs

Possibilité d'imprimer automatiquement avec un PC l'ensemble des adresses des BAES de votre installation sur des planches d'étiquettes adhésives Legrand ref. 38828 (nous consulter)

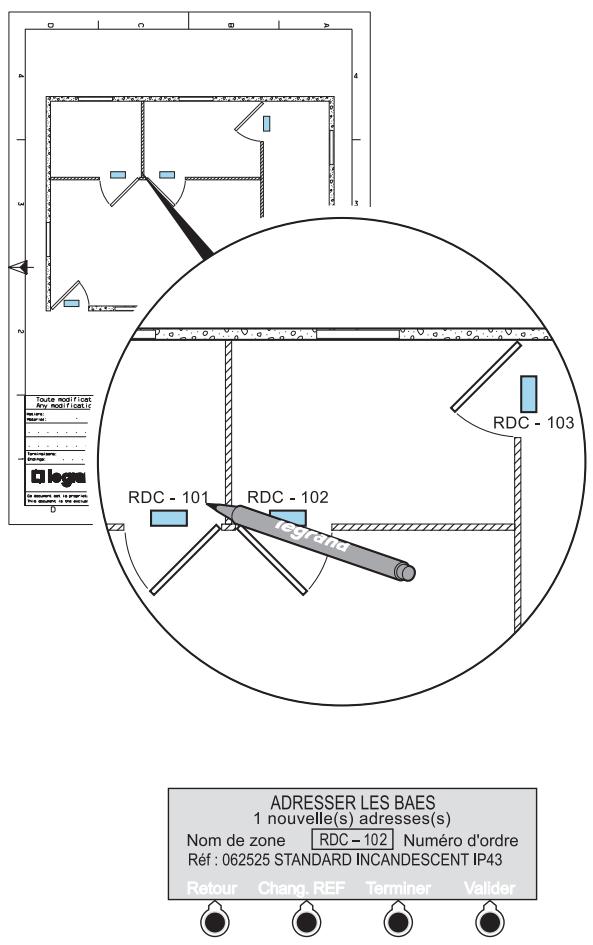

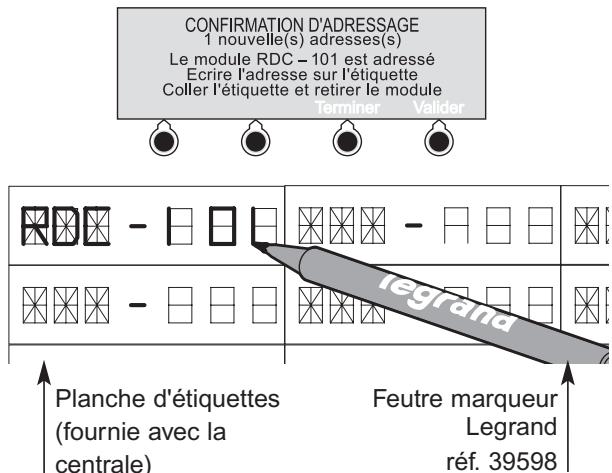

Noter l'adresse sur le plan

Accessoire de rangement des modules (fourni avec la centrale)

Retour au paramètre de l'adresse suivant ou

Terminer

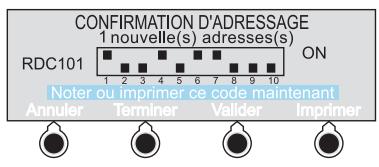

- Paramétrage des adresses des BAES à switches

Inscrivez le code et l'adresse des BAES à switches sur la page réservée à cet effet dans le manuel de mise en œuvre de la centrale.

Écriture de l'adresse et du code (voir page 13)

Noter l'adresse sur le plan

Retour au paramètre de l'adresse suivante

4. Adresser les BAES

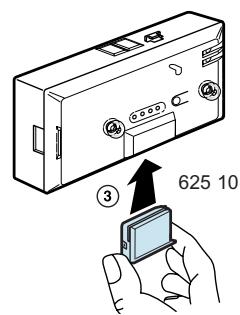

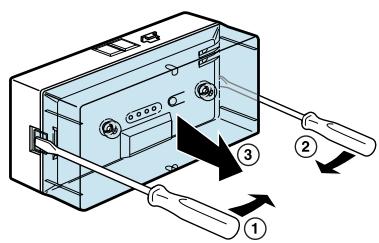

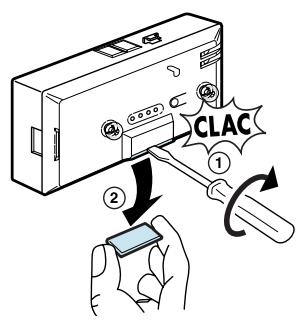

• Installation des modules adressés sur les BAES SATI évolutifs

4. Adresser les BAES (suite)

Clignotement alterné des leds verte et jaune

Allumage ou clignotement de la led verte

Le BAES est adressé. Dans le cas contraire se référer aux instructions figurant à la page 15.

Renouveler l'opération pour l'installation des autres modules.

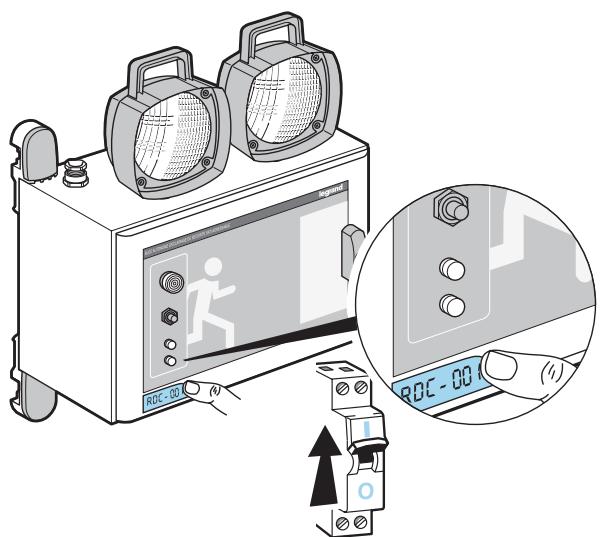

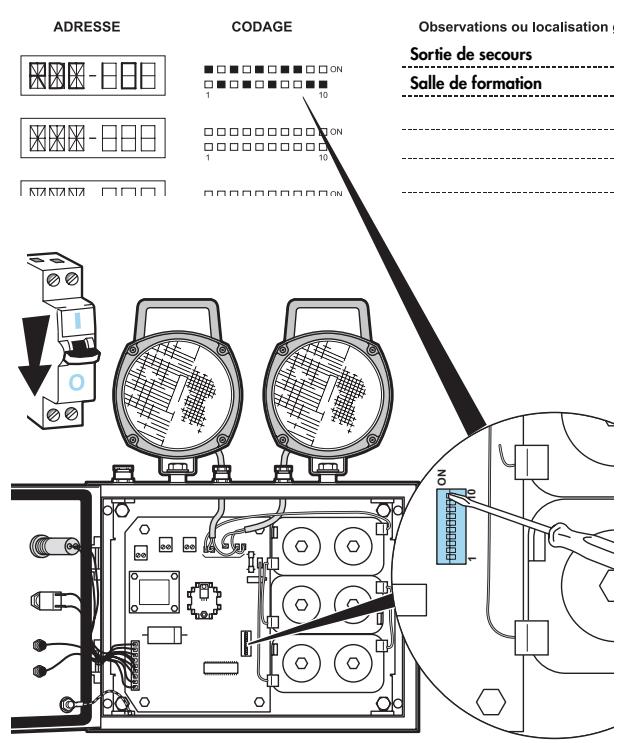

Codage des micro-switches sur les BAES SATI adressables

Clignotement alterné des leds verte et jaune, après 15 secondes maxi, allumage fixe de la led verte.

Le BAES est adressé. Dans le cas contraire, se référer aux instructions figurant à la page 15.

Renouveler l'opération pour l'installation des autres modules.

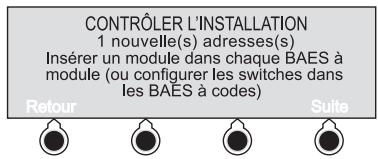

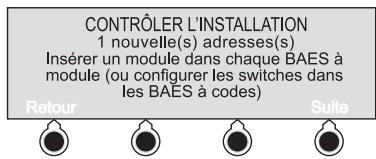

Tester

Tester pour vérifier le bon fonctionnement de l'installation réalisée

En cas de défauts sur certains BAES (souvent des défauts de communication à ce stade), l'écran suivant s'affiche :

Voir le tableau page 15 pour la résolution de ces défauts, puis contrôlez à nouveau les BAES en défaut.

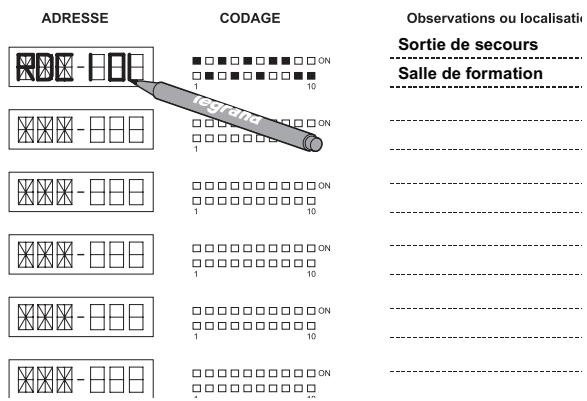

Table de codage des blocs à switches

ADRESSE

CODAGE

Observations ou localisation géographique

Résolution de problèmes

Types de début	Origine	Solution
CENTRALE : – Led jaune allumée	– Défaut sur au moins un BAES : - Lampe(s) défectueuse(s) - Tube défectueux - Batterie défectueuse ou n'as-surant plus son autonomie - Défaillance d'origine électronique	Consulter les définuts sur la centrale Remplacer les lampes Remplacer le tube Remplacer la batterie
	– Défaut de communication entre la centrale et un ou plusieurs BAES : - Module défectueux - Module absent - Module non adressé - Erreur de code switches - Défaut de câblage - Répéteur défectueux ou hors tension	Consulter le SAV Vérifier et réparer les BAES en début Remplacer le module Insérer un module dans le BAES Adresser le module du BAES Repositionner les switches Vérifier le câblage du BAES Vérifier l'alimentation du répéteur ou le replacer
– Led verte éteinte	Défaut d'alimentation de la centrale Défaillance de la centrale	Vérifier l'alimentation de la centrale Consulter le SAV
– Message "Secteur sur ligne de télécommande"	Câblage du secteur sur la ligne de télécommande	Vérifier le câblage de la ligne de télécommande sur chaque BAES Remplacer le fusible F2 si besoin Consulter le SAV
– Message "MODULE NON PRESENT" lors de l'insertion du module dans la centrale pendant l'opération d'adressage	Défaut sur la ligne de télécommande Risque de surcharge ou de court-circuit entre les bornes B- et A+ de la centrale.	Vérifier la continuité de la ligne de télécommande. Débrancher eventuellement l'arrivée de la ligne de télécommande sur la centrale, uniquement pour permettre à la centrale de reconnaître les modules et de pouvoir les adresser (la centrale ne pourrait cependant pas contrôler l'installation tant que le début de la ligne de télécommande ne sera pas résolu)
– Message "carte mémoire non présente"	Absence carte mémoire interne	Consulter le SAV
– Difficultés d'allumage ou d'extinction	Défaillance de l'alimentation de la fonction de télécommande Défaillance de la centrale	Batterie de la centrale défectueuse Batterie non connectée Consulter le SAV
– Aucun affichage écran	Défaillance de la centrale	Consulter le SAV
BAES : – Leds verte et jaune clignotantes (clignotement rapide, > 15 sec)	Absence de tension sur la ligne de télécommande	Vérifier le câblage de la ligne de télécommande sur le BAES
– Leds verte et jaune clignotantes (clignotement lent)	Module non adressé	Adresser le module sur la centrale
