329 71 - Coffret électrique LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coffret multimédia réseau
Marque	LEGRAND
Modèle	329 71
Utilisation	Distribution des signaux TV, téléphone et réseau informatique
Compatibilité	Télévision hertzienne, câble, satellite (avec décodeur), ADSL, téléphone, réseau informatique
Connecteurs	Prises RJ45 et coaxiales
Câbles fournis	RJ45/coaxial, RJ45/RJ45, RJ45/RJ11
Type d'installation	Encastré ou apparent
Matériau du boîtier	Plastique ABS
Dimensions (L x H x P)	300 x 200 x 80 mm
Poids	1 kg
Alimentation	Passif (sans alimentation externe)
Normes	Conforme aux normes européennes
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Installation par un électricien qualifié ; ne pas ouvrir le boîtier
Réparabilité	Pièces détachées disponibles sur demande auprès du fabricant

FOIRE AUX QUESTIONS - 329 71 LEGRAND

Comment brancher la TV sur le coffret LEGRAND 329 71 ?

Utilisez le câble RJ45/coaxial fourni. Branchez la fiche coaxiale (IEC 9,5 mm) sur la prise TV et la fiche RJ45 sur la prise correspondante du coffret.

Comment brancher un téléphone ?

Utilisez le câble RJ45/RJ11 fourni. Branchez la fiche RJ11 sur le téléphone et la fiche RJ45 sur une prise du coffret.

Comment brancher un ordinateur ?

Utilisez le câble RJ45/RJ45 fourni. Branchez une extrémité sur la carte réseau de l'ordinateur et l'autre sur une prise RJ45 du coffret.

Quels câbles sont fournis avec le coffret ?

Le coffret est livré avec trois câbles : un câble RJ45/coaxial, un câble RJ45/RJ45 et un câble RJ45/RJ11.

Puis-je utiliser ce coffret pour la télévision satellite ?

Oui, à condition d'utiliser un décodeur satellite. Le signal satellite est distribué via le câble coaxial et le décodeur se connecte au coffret.

Comment installer le coffret ?

L'installation doit être réalisée par un électricien qualifié. Le coffret peut être encastré ou monté en apparent. Suivez le schéma d'installation fourni dans la notice.

Que faire si je n'ai pas de signal TV ?

Vérifiez les connexions des câbles, assurez-vous que le câble coaxial est bien enfoncé et que le téléviseur est réglé sur la bonne source. Si le problème persiste, contactez un installateur.

Est-ce compatible avec ma box internet ?

Oui, le coffret est compatible avec les box ADSL et fibre. Branchez la box sur une prise RJ45 du coffret pour distribuer internet sur toutes les prises.

Comment nettoyer le coffret ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. N'utilisez pas de produits chimiques ou abrasifs.

Quelles sont les précautions de sécurité ?

Ne pas ouvrir le coffret. L'installation doit être effectuée par un professionnel. Débranchez l'alimentation électrique avant toute intervention.

MODE D'EMPLOI 329 71 LEGRAND

CACHET DE L'INSTALLATEUR

Coffret multimédia réseau optim auto

PRESENTATION

Coffret compatible

et TV adsl

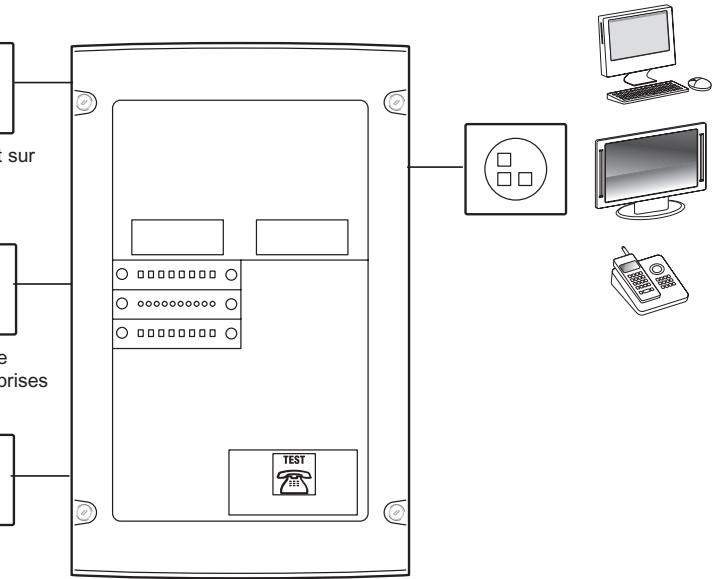

Schéma d'installation réalisé avec des prises multimédia, pour connecter TV, téléphone et ordinateur. Réseau informatique et internet sur toutes les prises

Télévision hertzienne et satellite (avec décodeur) sur toutes les prises

Téléphone sur toutes les prises

UNSEULE PRISE POUR TOUT CONNECTER

Je branche un téléviseur

Vous accédez à l'ensemble des programmes quel que soit le mode de réception (hertzien et câble directement, satellite et TV/ADSL via un décodeur).

Je branche un téléphone

La communication est accessible depuis tous les téléphones.

Vous pouvez également brancher un fax, un répondeur...

Je branche un ordinateur

Vous connectez vos ordinateurs sur le réseau pour échanger des fichiers, partager l'imprimante et surfer sur internet depuis n'importe quel poste.

*Les ordinateurs doivent être équipés d'une carte réseau.

Pour brancher votre TV

Utilisez un cordon RJ 45/coax fourni

Fiche coaxiale IEC 9,5 mm

Pour brancher votre ordinateur

Utilisez un cordon RJ 45/RJ 45 fourni

Fiche RJ 45

Pour brancher votre téléphone

Utilisez un cordon RJ 45/RJ 11 fourni

Fiche RJ 11
