Type de coffret	Réseau mixte
Matériau	Plastique renforcé
Nombre de modules	Non précisé
Protection IP	IP40
Type d'installation	Murale
Dimensions (HxLxP)	Non précisé
Couleur	Blanc
Type de porte	Transparent avec verrouillage
Compatibilité	Réseaux électriques mixtes
Normes	Conforme aux normes électriques en vigueur
Utilisation	Distribution électrique domestique et tertiaire
Accessoires inclus	Non précisé
Installation facile	Oui
Manuel d'utilisation	Inclus
Poids	Non précisé

FOIRE AUX QUESTIONS - COFFRET RESEAU COMMUNICATION MIXTE 329 16 LEGRAND

Qu'est-ce que le coffret réseau communication mixte Legrand 329 16 ?

Le coffret réseau communication mixte Legrand 329 16 est un équipement conçu pour regrouper et protéger les connexions de réseaux de communication, notamment pour les systèmes de téléphonie, internet, et autres services de communication.

Comment installer le coffret réseau Legrand 329 16 ?

Pour installer le coffret, commencez par choisir un emplacement adapté, puis fixez le coffret au mur à l'aide de vis appropriées. Assurez-vous que les câbles sont correctement acheminés à travers les entrées du coffret et que les connexions sont sécurisées.

Quels types de câbles peut-on utiliser avec ce coffret ?

Le coffret est compatible avec divers types de câbles, y compris les câbles Ethernet, les câbles de télécommunication et les câbles de fibre optique, selon les besoins de votre réseau.

Y a-t-il des accessoires fournis avec le coffret ?

Oui, le coffret est généralement fourni avec des accessoires tels que des rails de montage, des étiquettes pour identifier les câbles, et des vis de fixation.

Comment résoudre un problème de connexion réseau avec le coffret ?

Vérifiez d'abord que tous les câbles sont correctement connectés et en bon état. Si le problème persiste, testez chaque câble individuellement avec un testeur de câble pour identifier d'éventuelles coupures ou défauts.

Quelle est la capacité du coffret Legrand 329 16 ?

Le coffret Legrand 329 16 peut accueillir jusqu'à 16 connexions réseau, ce qui le rend adapté pour des installations domestiques ou de petite entreprise.

Le coffret est-il conforme aux normes de sécurité ?

Oui, le coffret Legrand 329 16 est conçu conformément aux normes de sécurité en vigueur, garantissant une utilisation sûre dans les installations électriques et de communication.

Comment entretenir le coffret réseau ?

Pour entretenir le coffret, vérifiez régulièrement l'état des connexions et des câbles, nettoyez l'intérieur du coffret pour éviter l'accumulation de poussière, et assurez-vous que les portes du coffret se ferment correctement.

MODE D'EMPLOI COFFRET RESEAU COMMUNICATION MIXTE 329 16 LEGRAND

Manuel d'utilisation

■ Présentation....p. 3
■ Les composants de votre coffret de communication .....p. 4
■ Votre réseau de communication Legrand ..... p. 5
Réaffecter votre réseau ...... p. 6
■ Votre branchement au niveau de la prise terminale à l'aide des cordons fournis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . p. 7
■ Votre maison évolue : un exemple concret. p. 7
Notes ...... p. 8

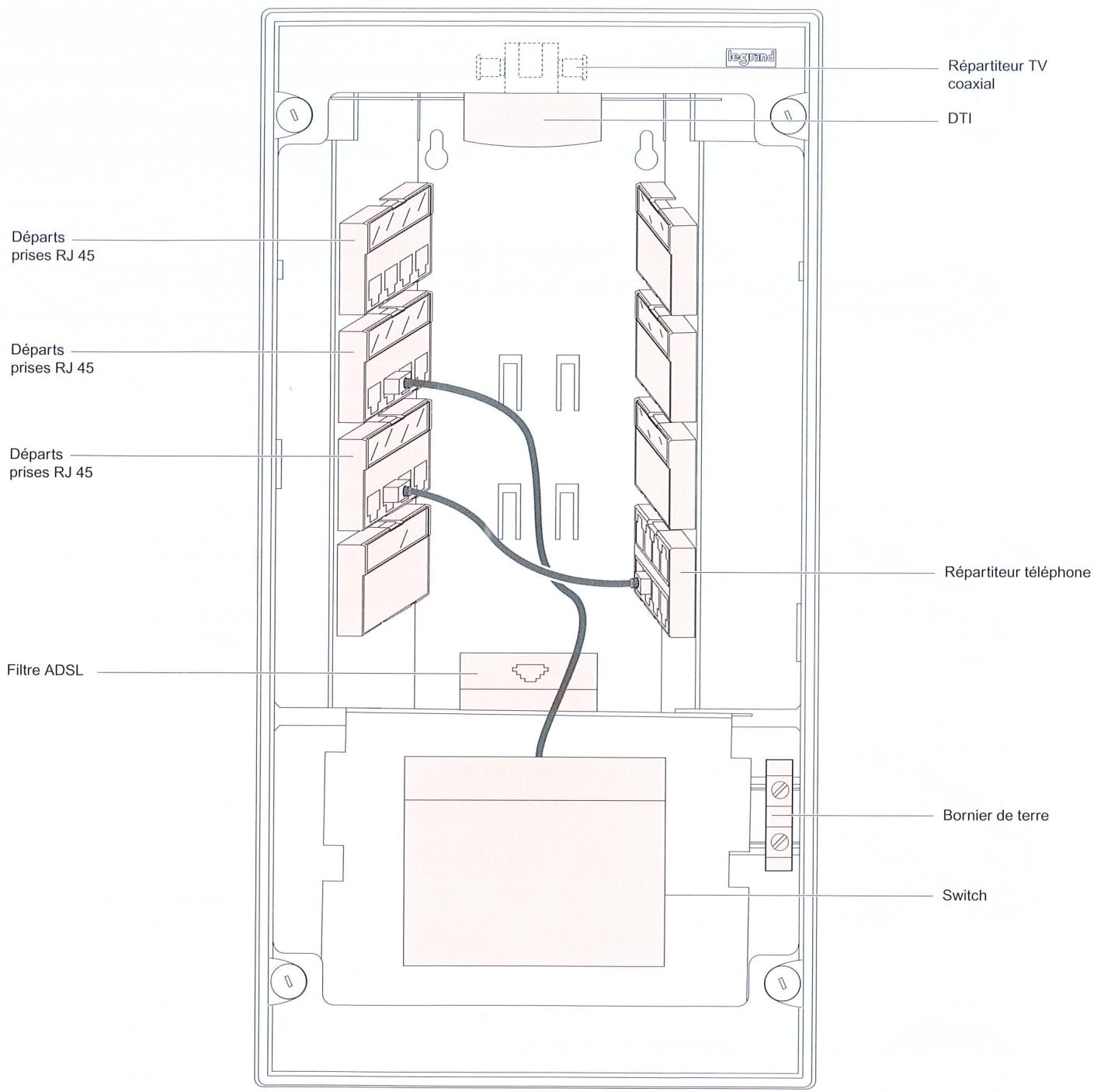

répartiteur TV coaxial DTI Départs prises RJ 45 Départs prises RJ 45 Départs prises RJ 45 Filtre ADSL Répartiteur téléphone Bornier de terre Switch

Le coffret réseau mixte permet de créer un réseau de communication vous permettant d'accéder à la télévision sur vos prises coaxiales et d'accéder à Internet ou au téléphone sur toutes vos prises RJ 45.

C'est vous qui décidez de l'utilité de chaque prise et vous réorganisez ainsi votre réseau informatique et téléphonique selon vos envies.

Bienvenue dans votre maison multimédia

PRESENTATION

Les composants de votre coffret de communication

Les composants de votre coffret de communication Le coffret de Communication Legrand contient les produits permettant de recevoir et partager vos signaux (TV, téléphone, Internet...) sur toutes vos prises RJ 45.

Crêse à votre switch vous créez un réseau informatique communicant.

Grace à votre switch vous d'eût d'acce Le répartiteur permet d'accéder à Internet, de jouer en réseau ou encore de partager tous vos fichiers entre ordinateurs.

REPARTITEUR COAXIAL TV, HERTZIEN, SATELLITE

Il vous permet de distribuer vos chaînes TV sur plusieurs prises murales coaxiales.

Le répartiteur téléphone vous permet de distribuer vos ou votre ligne(s) téléphonique(s) sur plusieurs prises murales RJ 45. La rangée du haut est dédiée à la ligne opérateur, la rangée du bas à la ligne 2 (deuxième numéro, fax, ADSL....)

Ce bloc permet de faire la liaison entre la prise murale RJ 45 et le répartiteur choisi.

Le cordon de brassage permet d'affecter le média choisi à votre prise murale RJ 45.

FILTRE ADSL

Le filtre ADSL permet de séparer le signal ADSL du signal téléphonique. Le modem routeur (Box) est à raccorder sur la sortie modem du filtre.

PRESENTATION

Votre réseau de communication Legrand

Le choix de la performance

Vous rêvez d'un réseau informatique permettant l'accès au très haut débit sans chute de connexion, grâce à Legrand c'est la réalité. Ce réseau de qualité vous donnera de nombreuses possibilités (partage de fichier, accès multiples à Internet, jeux en réseau HD ...).

Le choix de l'expérience

En choisissant le coffret réseau mixte Legrand, vous vous êtes placé sous le signe de la sécurité et de la simplicité. La simplicité de fonctionnement d'un produit efficace et la sécurité d'avoir un réseau de communication de qualité.

Le choix de l'avenir

Le coffret réseau mixte Legrand vous donne une longueur d'avance. La pérennité de votre réseau informatique est assurée. De plus, ce type de réseau communicant est une plus value certaine en cas de revente de votre maison.

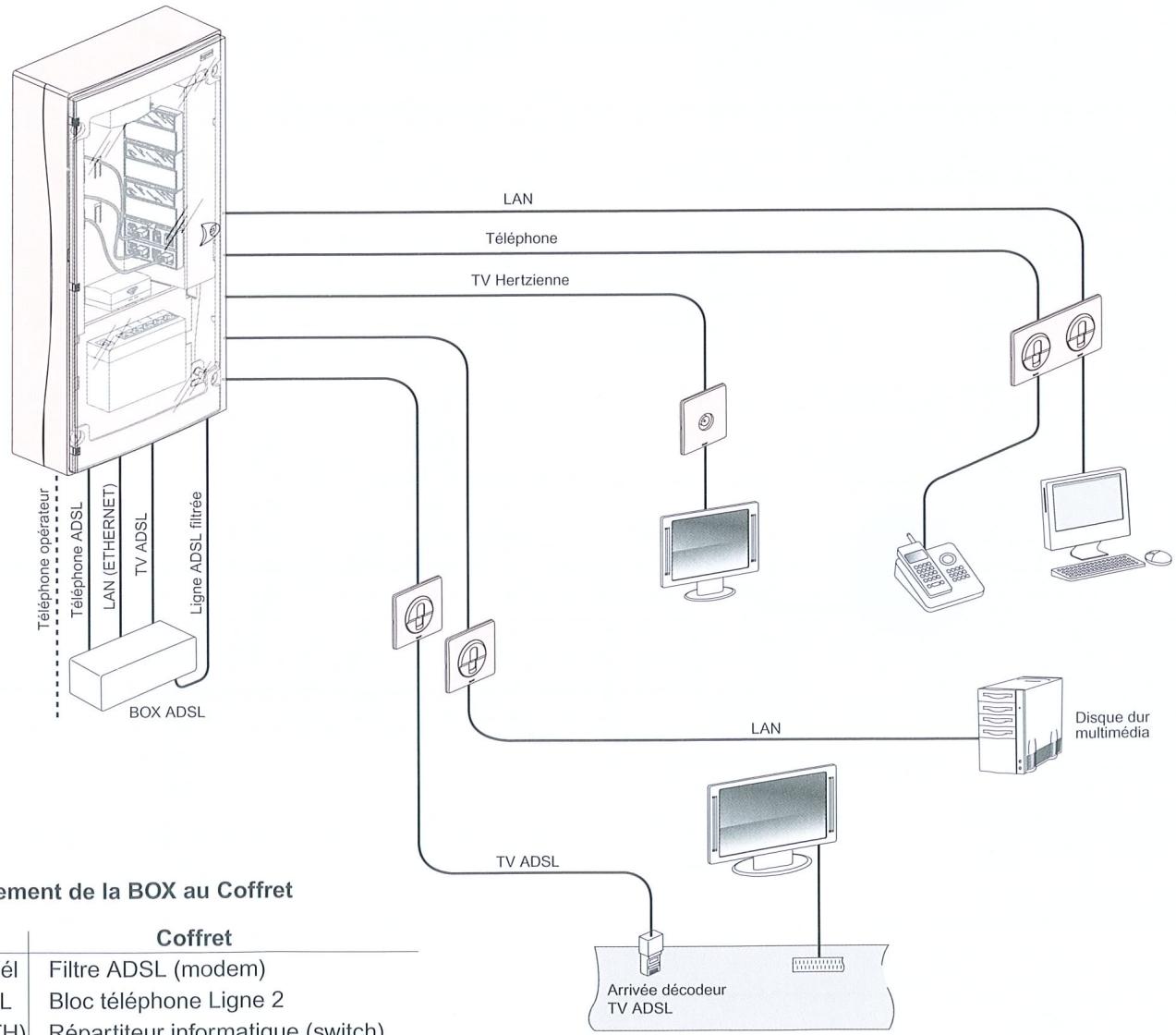

Vous voulez raccorder votre box à votre coffret réseau mixte afin d'avoir le téléphone illimité ou encore Internet haut débit sur les prises communicantes que vous avez choisies ?

Aucun problème, il vous suffit de suivre le schéma ci-dessous :

BOX	Coffret
Entrée Tél	Filtre ADSL (modem)
Tél ADSL	Bloc téléphone Ligne 2
LAN (ETH)	Répartiteur informatique (switch)
TV ADSL	Bloc départ vers la prise murale choisie

Décodeur TV ADSL

■ REAFFECTER VOTRE RESEAU

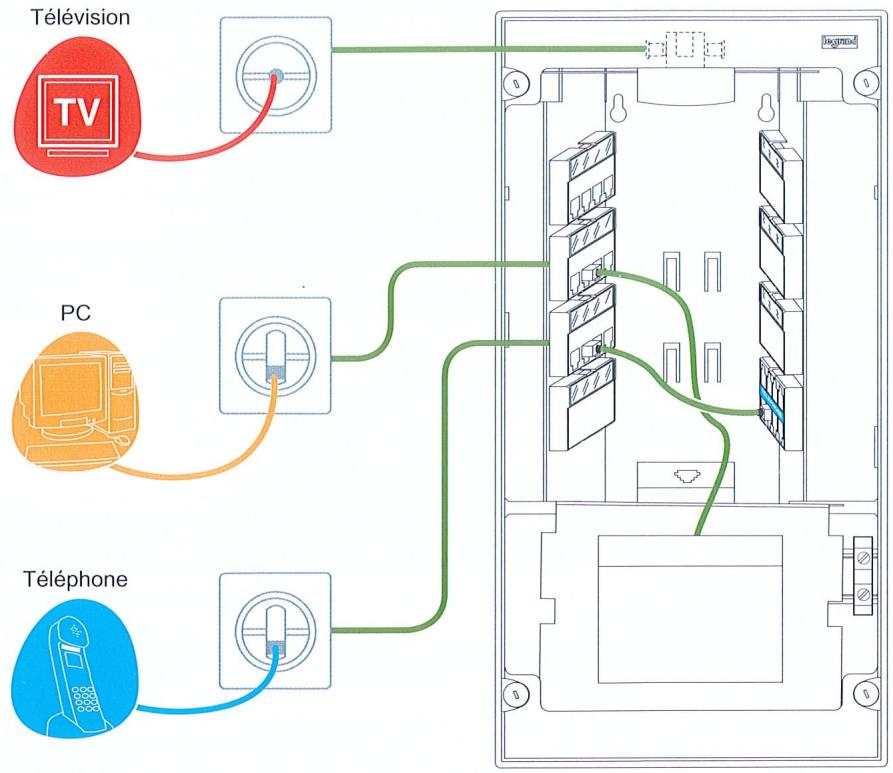

Position initiale


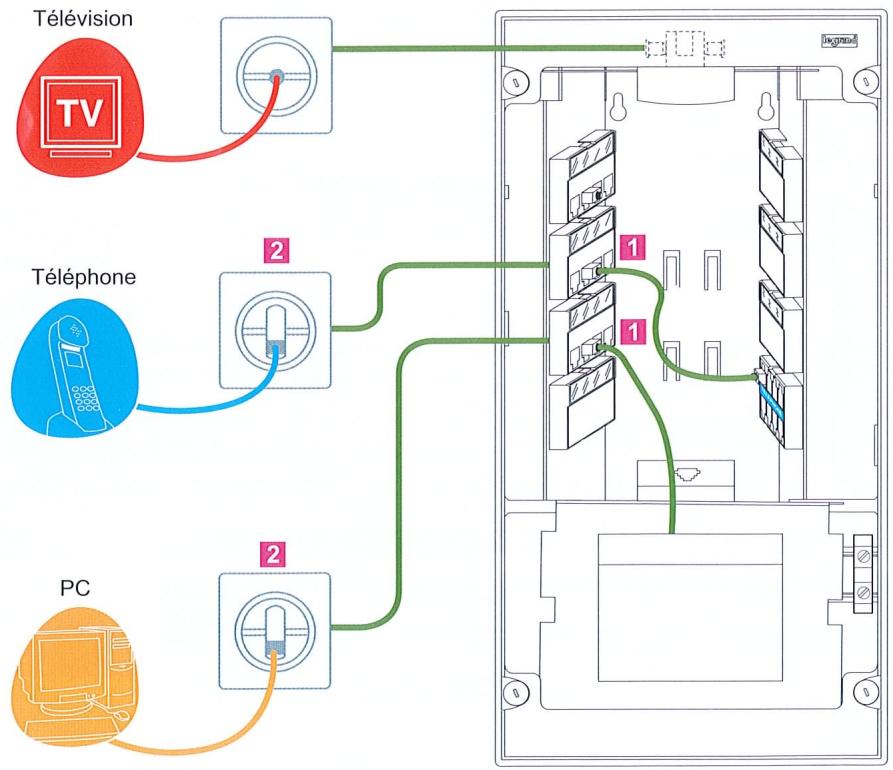

Affectation manuelle

1 Inverser les cordons

2 Changer les étiquettes des prises : utiliser la planche fournie

Cordon rouge : télévision

Cordon jaune : informatique

Cordon bleu : téléphone

VOTRE BRANCHEMENT AU NIVEAU DE LA PRISE TERMINALE A L'AIDE DES CORDONS FOURNIS

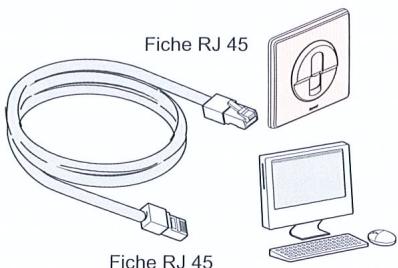

Pour brancher votre ordinateur
Utilisez un cordon RJ 45/RJ 45

Fiche RJ 45 Fiche RJ 45

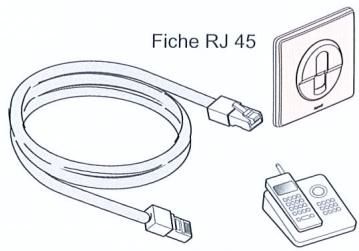

Pour brancher votre téléphone
Utilisez un cordon RJ 45/RJ 11

Fiche RJ 45

Fiche RJ 11
