COFFRET COMMUNICATION MULTIMEDIA 329 16 - Coffret de communication multimédia LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Tableau électrique mixte prêt-à-poser
Installation	Murale
Matériau du coffret	Non précisé
Nombre de rangées	Non précisé
Type de porte	Transparente avec charnières
Fermeture	Verrouillable
Protection contre les contacts directs	Oui
Type de câblage	Mixte (courant fort et faible)
Raccordement RJ45	Oui, sans outil
Raccordement téléphone	Oui, sur DTI
Dimensions	Non précisées
Normes	Non précisées
Utilisation	Installation électrique domestique
Accessoires inclus	Non précisé
Poids	Non précisé
Couleur	Non précisée
Type de montage	Fixation murale

FOIRE AUX QUESTIONS - COFFRET COMMUNICATION MULTIMEDIA 329 16 LEGRAND

Comment installer le coffret communication multimédia LEGRAND 329 16 ?

Pour installer le coffret, commencez par choisir un emplacement approprié sur le mur. Assurez-vous que le coffret est à une hauteur accessible. Fixez le coffret avec des vis appropriées, puis connectez les câbles selon le schéma fourni dans le manuel d'utilisation.

Quels types de câbles puis-je utiliser avec le coffret LEGRAND 329 16 ?

Le coffret est compatible avec des câbles de type RJ45 pour le réseau et des câbles coaxiaux pour la télévision. Assurez-vous d'utiliser des câbles conformes aux normes en vigueur.

Le coffret est-il compatible avec d'autres équipements multimédias ?

Oui, le coffret LEGRAND 329 16 est conçu pour être compatible avec divers équipements multimédias, y compris les routeurs, les modems, et les dispositifs de télévision. Vérifiez les spécifications de vos appareils pour assurer la compatibilité.

Comment résoudre un problème de connexion réseau avec le coffret ?

Vérifiez d'abord que tous les câbles sont correctement connectés. Assurez-vous que le routeur est opérationnel et que les voyants indiquent une bonne connexion. Si le problème persiste, essayez de redémarrer le routeur et de vérifier les paramètres de configuration.

Quelle est la capacité maximale de câblage du coffret LEGRAND 329 16 ?

Le coffret peut accueillir jusqu'à 16 connexions, permettant ainsi de gérer plusieurs appareils en réseau ou en multimédia. Assurez-vous de ne pas dépasser cette capacité pour éviter des problèmes de performance.

Où puis-je trouver le manuel d'utilisation du coffret ?

Le manuel d'utilisation est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger sur le site officiel de LEGRAND dans la section des produits.

Que faire si le coffret présente des défauts de fabrication ?

Si vous constatez des défauts de fabrication, contactez le service client de LEGRAND avec votre reçu d'achat. Ils vous guideront dans le processus de retour ou d'échange.

MODE D'EMPLOI COFFRET COMMUNICATION MULTIMEDIA 329 16 LEGRAND

■ Présentation du pack 1 Composition du pack 2 Schéma de principe 3 Démontage 3 Fixation 4 Câblage 4 Câblage des départs RJ 45 5 Raccordement RJ 45 (sans outil) 6 Raccordement arrivée téléphone sur DTI 6 Switch 7 ■ Remontage 7 Schéma de fonctionnement 8 Consignes de sécurité 8

Composants pre-installles et pre-cables

Filtre ADSL

Répartiteur TV

Switch

DTI RJ 45 + module RC

Barrette de terre

Répartiteur télépone

Prise 2 P+T

Composants à installer

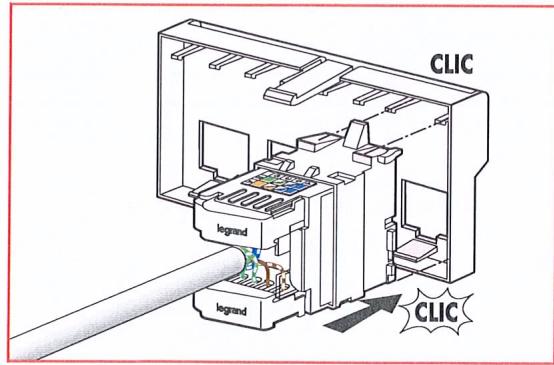

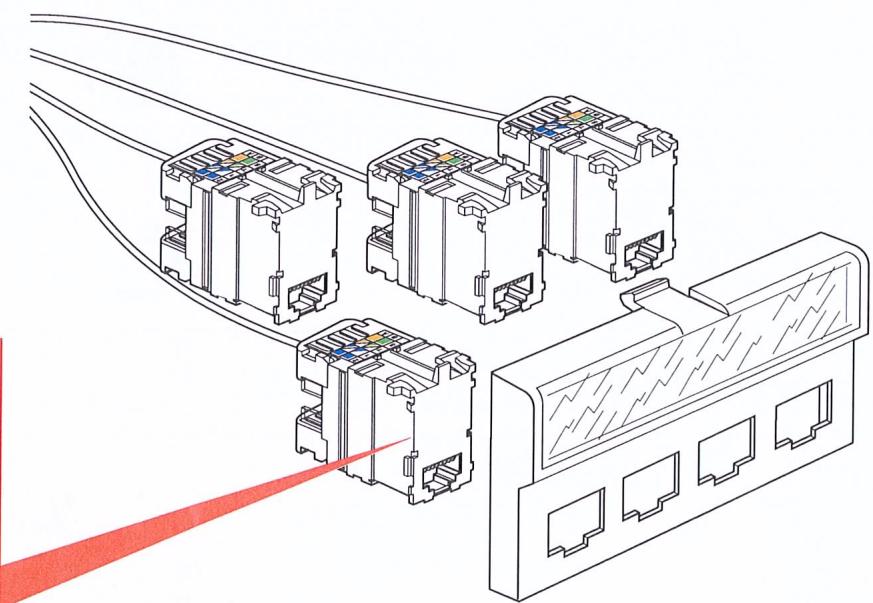

Bloc de 4 prises RJ 45 (départs)

Obturateu

Cordon de branchement RJ 45

Cordon informatique

Cordon téléphonique RJ 45/RJ 11

Alimentation bloc TV/Sat

Porteducoffret

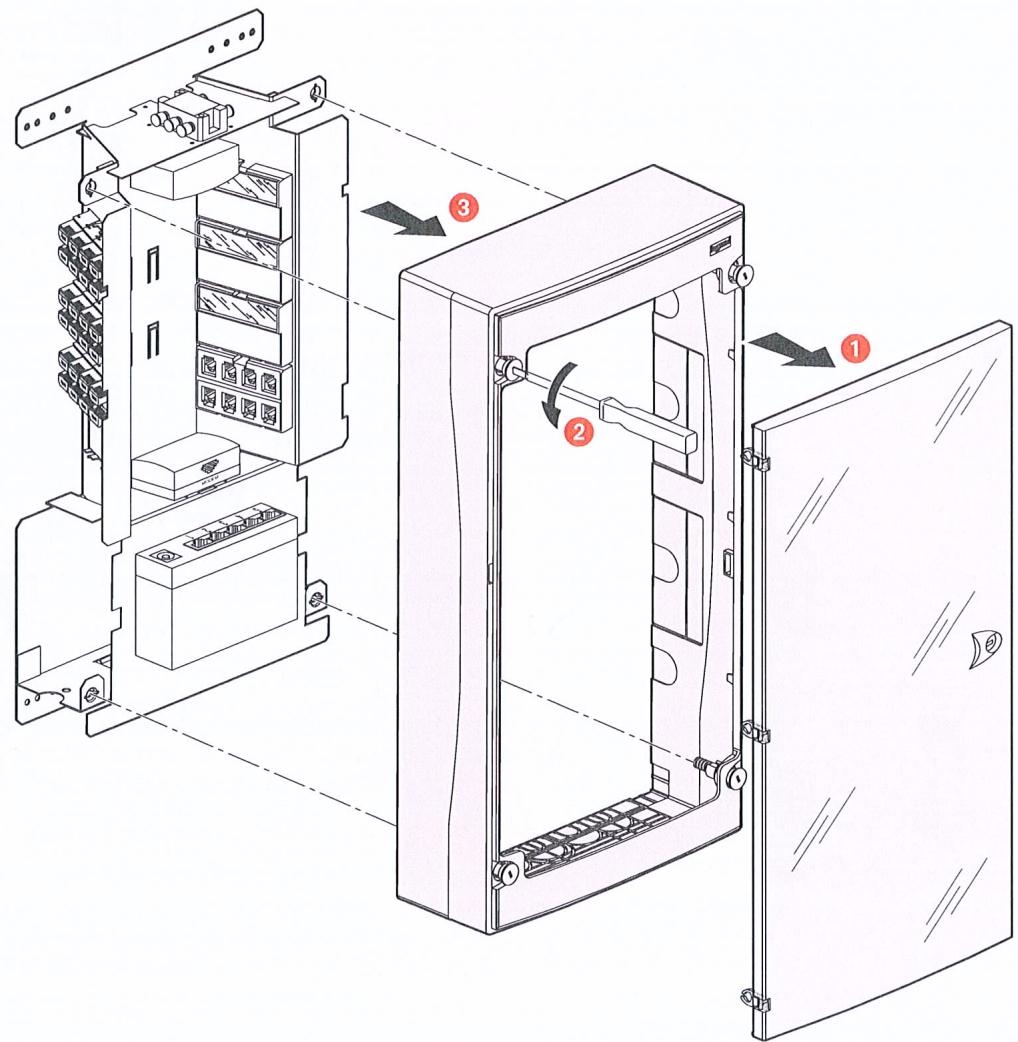

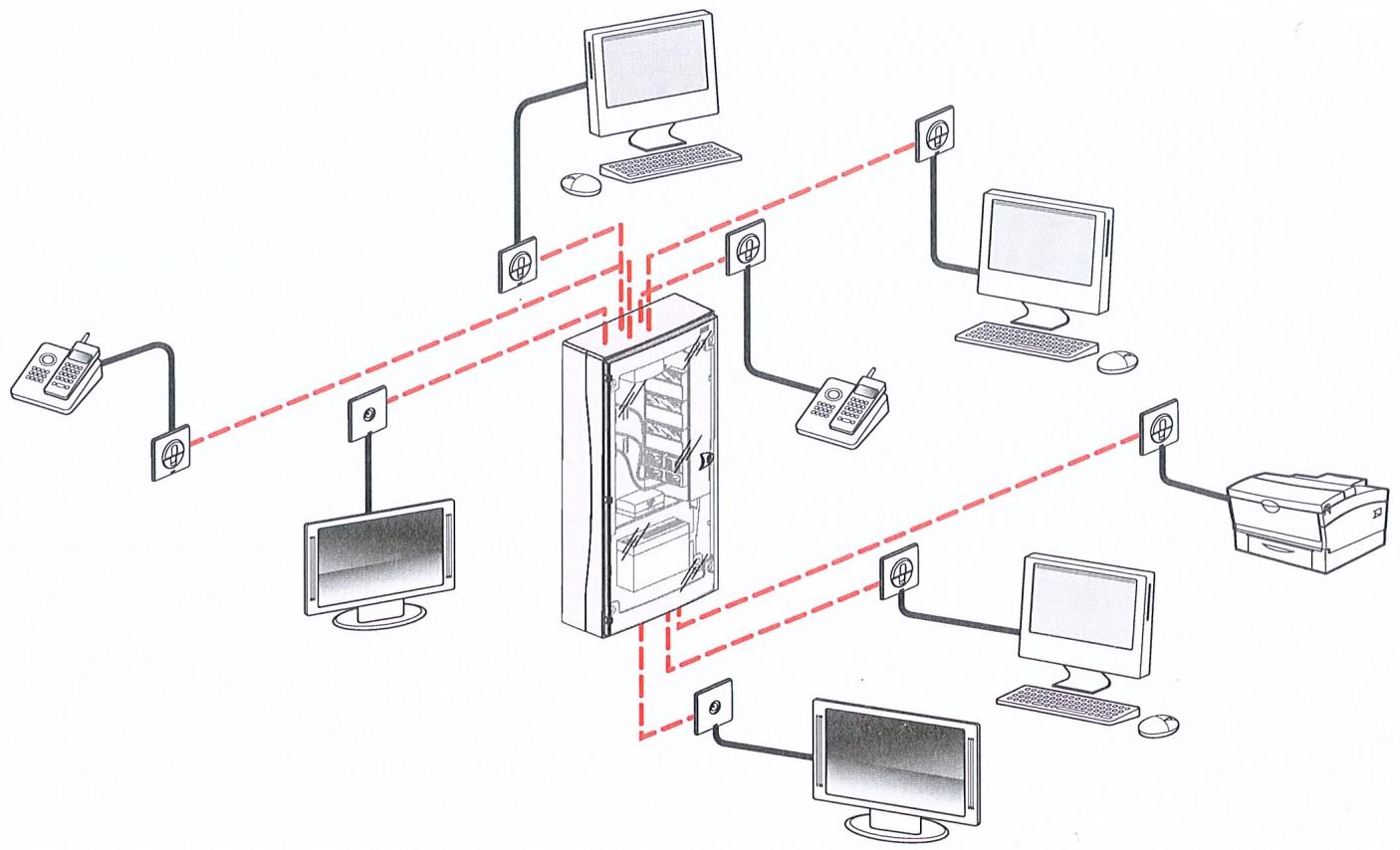

SCHEMA DE PRINCIPLE ■ DEMONTAGE

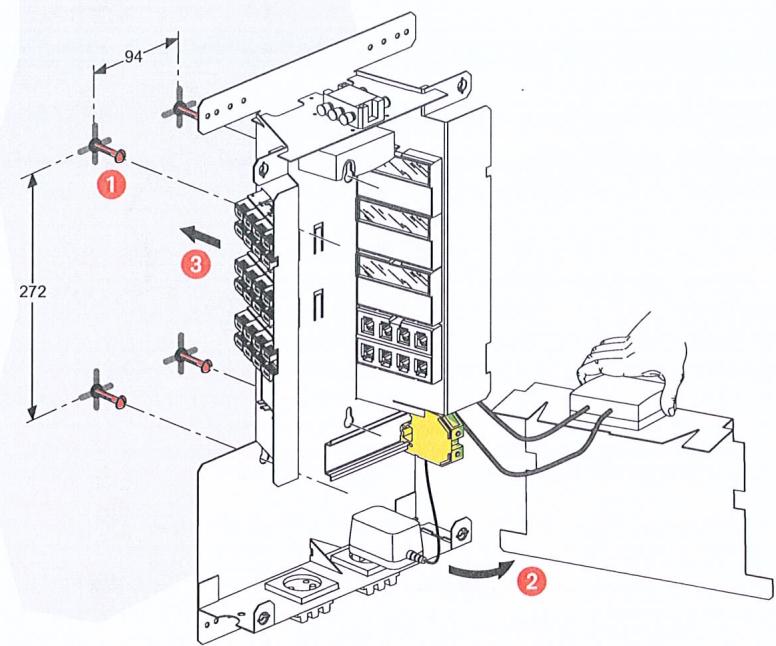

FIXATION

4x05mm maxi

nonfournies

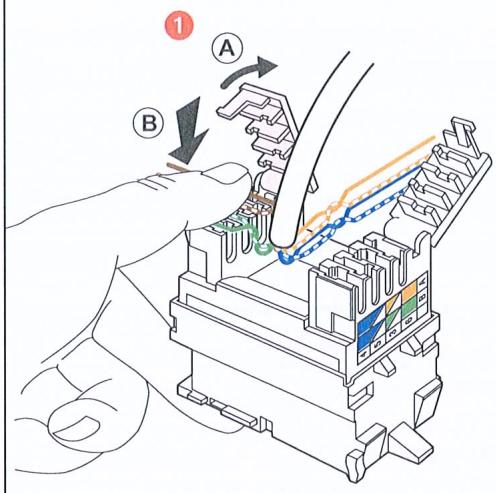

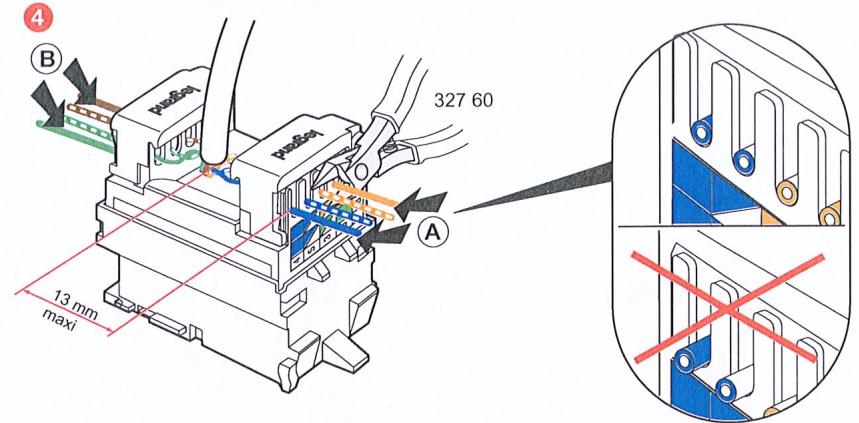

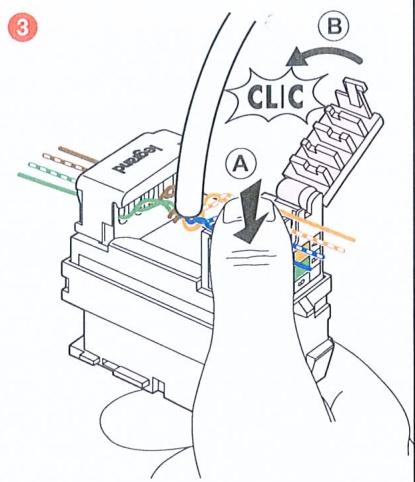

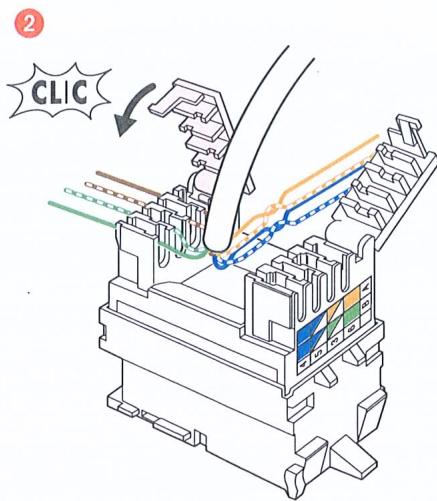

CABLAGE

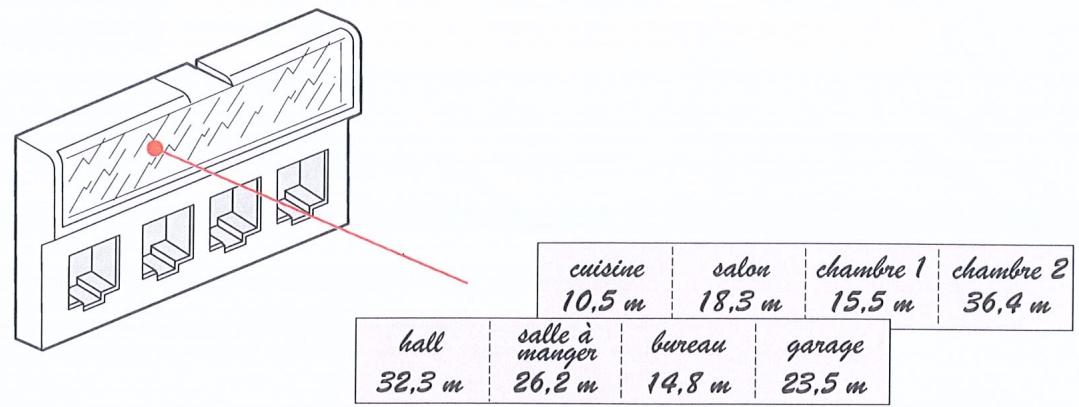

Identification des prises par longueur du câble.

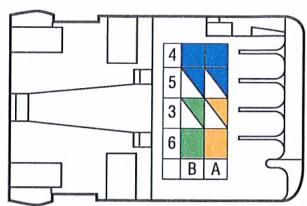

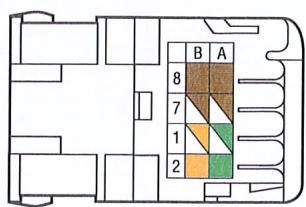

EIA 568 A

EIA 568 B

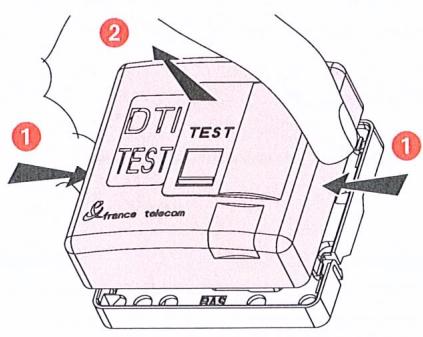

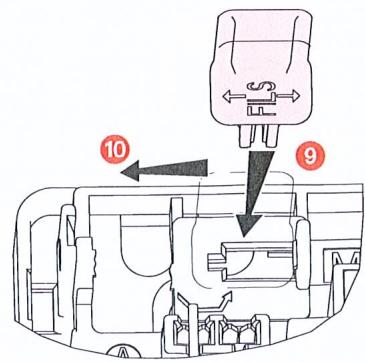

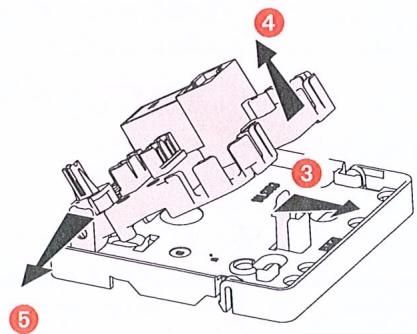

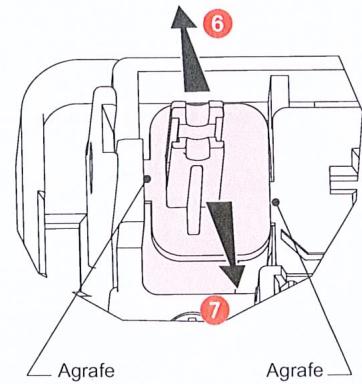

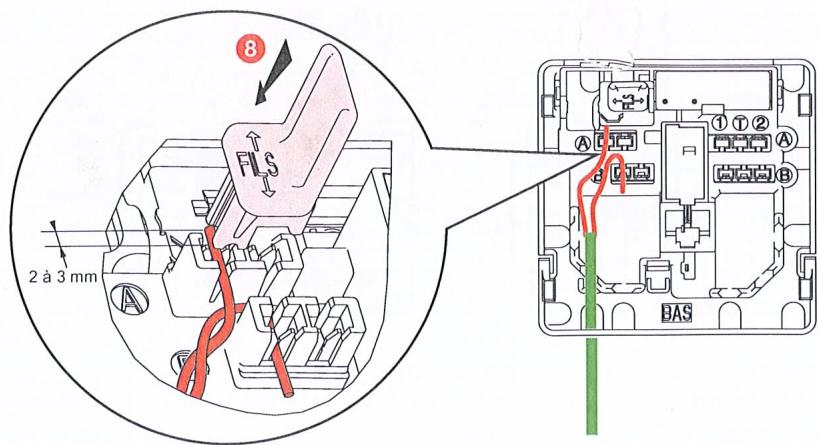

■ Raccordement arrivee telephone sur DTTI

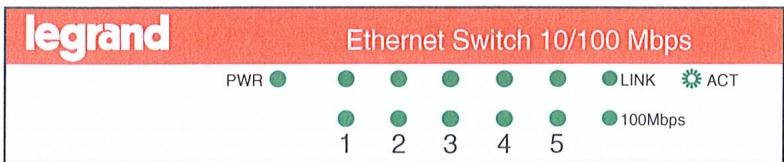

PWR Présence secteur

100 Mbps Port connecté (100 Mbps)

LINK / ACT RJ 45 en activité (10 / 100 Mbps)

LINK / ACT RJ 45 au repos

100 Mbps Port connecté (10 Mbps) / Port non connecté

LINK / ACT RJ 45 non connecté ou problème de liaison

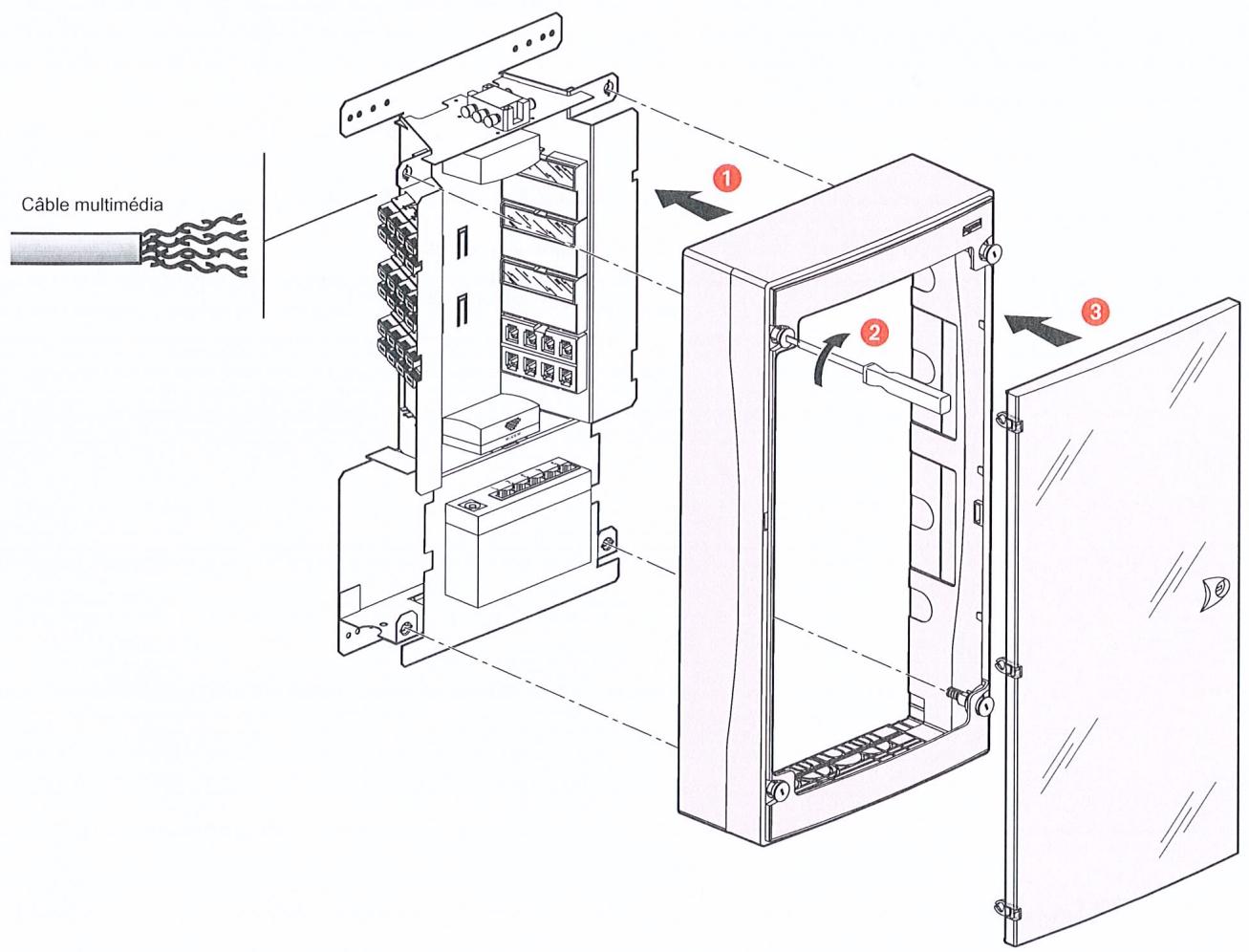

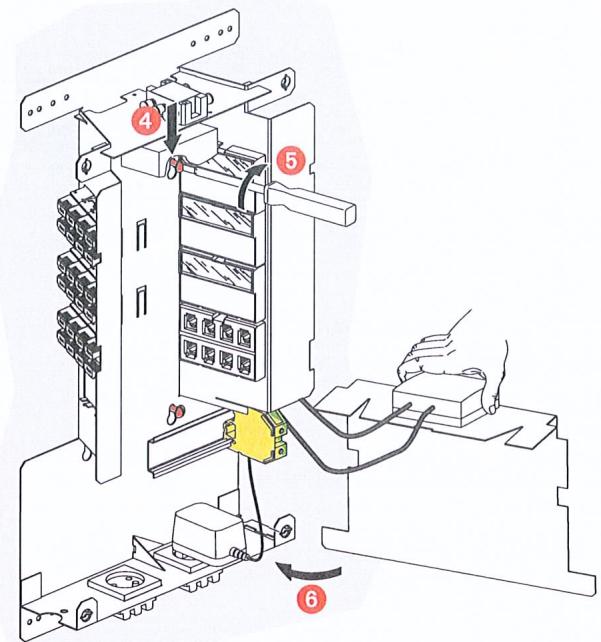

Remontage

• La sécurité de cet appareil n'est assurée que si l'utilisateur respecte l'ensemble des instructions fournies dans cette notice.

Il est très fortement recommandé d'installer systématiquement un parafoudre de puissance dans le tableau d'abonné (NFC 15-100 § 444.3.3), ainsi qu'un parafoudre téléphonique analogique.

L'installation doit être conforme à la norme NFC 15-100 (et au guide 15-443 pour les parafoudres) :

• disjoncteur 10 (ou 16A), correctement repéré dans le tableau d'abonné
• parafoudre de puissance dans le tableau d'abonné
• parafoudre téléphonique analogue

Consignes de sécurité

Ce produit doit être installé de préférence par un électricien qualifié. Une installation et une utilisation incorrectes peuvent entraîner des risques de choc électrique ou d'incendie.

Avant d'effectuer l'installation, lire la notice, tenir compte du lieu de montage spécifique au produit.

Ne pas ouvrir l'appareil. Tous les produits Legrand doivent être exclusivement ouverts et réparés par du personnel formé et habilité par LEGRAND.

Toute ouverture ou réparation non autorisée annule l'intégralité des responsabilités, droits à remplacement et garanties. Utiliser exclusivement les accessoires d'origine.
