OMIZZY - Serveur internet domestique LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Serveur internet domestique
Marque	LEGRAND
Modèle	OMIZZY
Dimensions	210 × 120 × 46 mm
Alimentation	Transformateur 9 Vcc - 1 A TBT (plage 7,5 à 12 Vcc)
Consommation maximale	5 VA
Température de fonctionnement et stockage	-5 °C à +40 °C
Sorties relais (OUT)	2 sorties TBT, 24 V max, 0,5 A max
Entrées contact sec (IN)	4 entrées pour contact sec
Capacité des bornes (IN/OUT)	Bornes automatiques 1 x 0,8 à 1,5 mm²
Interface réseau	Ethernet 10BaseT (RJ45)
Connexion distante	Modem RTC ou ADSL (par routeur)
Nombre max de caméras IP	4
Adresse IP par défaut	192.168.1.12
Mot de passe utilisateur par défaut	1234
Mot de passe menu installation	6 derniers caractères du S/N (ex: 0b0h45)
Fonctions principales	Serveur domestique, accès à distance, gestion d'alarmes (entrées contact sec, sorties relais), visualisation caméras IP, envoi d'e-mails
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage ; utiliser un chiffon sec ; ne pas utiliser de solvants
Sécurité	Ne pas connecter les sorties directement sur le secteur ; utiliser une interface de puissance (contacteur) pour des charges secteur
Pièces détachées et réparabilité	Contacter le SAV Legrand au 0 810 48 48 48 (prix appel local)

FOIRE AUX QUESTIONS - OMIZZY LEGRAND

Comment connecter le serveur Omizzy à mon PC en local ?

Assurez-vous que le PC et Omizzy sont sur le même réseau. Par défaut, Omizzy a l'adresse IP 192.168.1.12. Configurez votre PC avec une adresse IP fixe (par exemple 192.168.1.11) et un masque 255.255.255.0. Utilisez un câble RJ45 droit si vous passez par un switch, ou un câble croisé en connexion directe. Ouvrez un navigateur et tapez http://192.168.1.12.

Que faire si la LED LAN ne s'allume pas ?

Vérifiez que le câble Ethernet est correctement branché. Si vous êtes en connexion directe sans switch, utilisez un câble RJ45 croisé. Assurez-vous également que le switch ou Omizzy est alimenté.

La LED LAN est allumée mais je n'arrive pas à me connecter au serveur.

Vérifiez que votre PC est sur le même réseau IP. Lancez 'WINIPCFG' (ou 'ipconfig') dans Démarrer > Exécuter. L'adresse IP du PC doit être en 192.168.1.x. Sinon, modifiez-la. Vérifiez également l'adresse IP d'Omizzy en faisant PING 192.168.1.12.

Comment configurer une connexion distante via modem RTC ?

Configurez une connexion réseau sur votre PC : 'Créer une nouvelle connexion' > 'Établir une connexion à Internet' > manuellement > avec un modem d'accès à distance. Composez le numéro de votre FAI. Une fois connecté, ouvrez votre navigateur et tapez http://192.168.2.1.

Quel est le mot de passe pour accéder au menu d'installation ?

Le mot de passe correspond aux 6 derniers caractères du numéro de série (S/N) de votre appareil, écrits en minuscules. Par exemple, pour S/N '00 04 74 0b 0h 45', le mot de passe est 0b0h45.

Pourquoi mon mot de passe utilisateur (1234) est refusé ?

Vérifiez que les cookies sont acceptés dans votre navigateur Internet. Allez dans Outils > Options Internet > Confidentialité et autorisez les cookies. Après modification, redémarrez Omizzy.

Comment connecter une caméra IP au serveur ?

Connectez la caméra sur le même réseau. Les caméras doivent rester connectées en permanence. Le nombre maximum de caméras est de 4. Assurez-vous que le logiciel de la caméra est à jour (version minimale 2.12 pour Axis). Configurez l'adresse IP de la caméra pour qu'elle soit sur le même réseau qu'Omizzy.

Puis-je envoyer des e-mails par liaison LAN et PPP en même temps ?

Non, l'envoi d'e-mails ne peut se faire que par une liaison à la fois (LAN ou PPP). Si vous changez de liaison, vous devez effectuer un reset du produit après modification de la configuration.

Que faire si l'image de la caméra ne s'affiche pas ?

Mettez à jour le logiciel de la caméra (dernière version sur le site du fabricant). Vérifiez que l'adresse IP de la caméra est configurée sur le même réseau IP qu'Omizzy (par exemple 192.168.1.x). Consultez la notice de la caméra pour plus de détails.

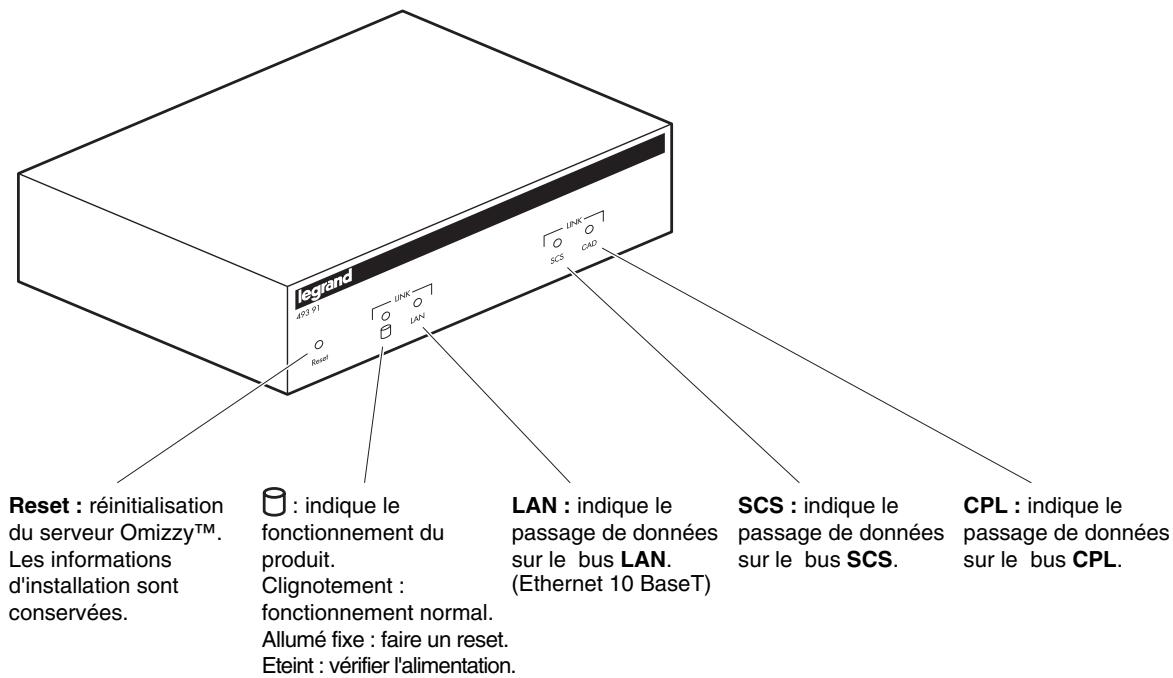

Comment effectuer un reset du serveur Omizzy ?

Débranchez l'alimentation du serveur, attendez quelques secondes, puis rebranchez-la. Un reset est nécessaire après un changement de mode de connexion (LAN vers PPP ou inverse).

MODE D'EMPLOI OMIZZY LEGRAND

Caractéristiques techniques

• Température de stockage et d'utilisation: -5 °C à +40 °C
• Alimentation par transformateur 9 Vdc - 1 A TBT - Consommation maxi: 5 VA
• Sorties (OUT): 24V max - 0,5A max
• Entrée (IN): contact sec
• Capacités des bornes (IN/OUT): bornes automatiques 1 x 0,8 à 1,5 mm²
• LAN: liaison Ethernet 10BaseT
• Dimensions: 210 × 120 × 46 mm

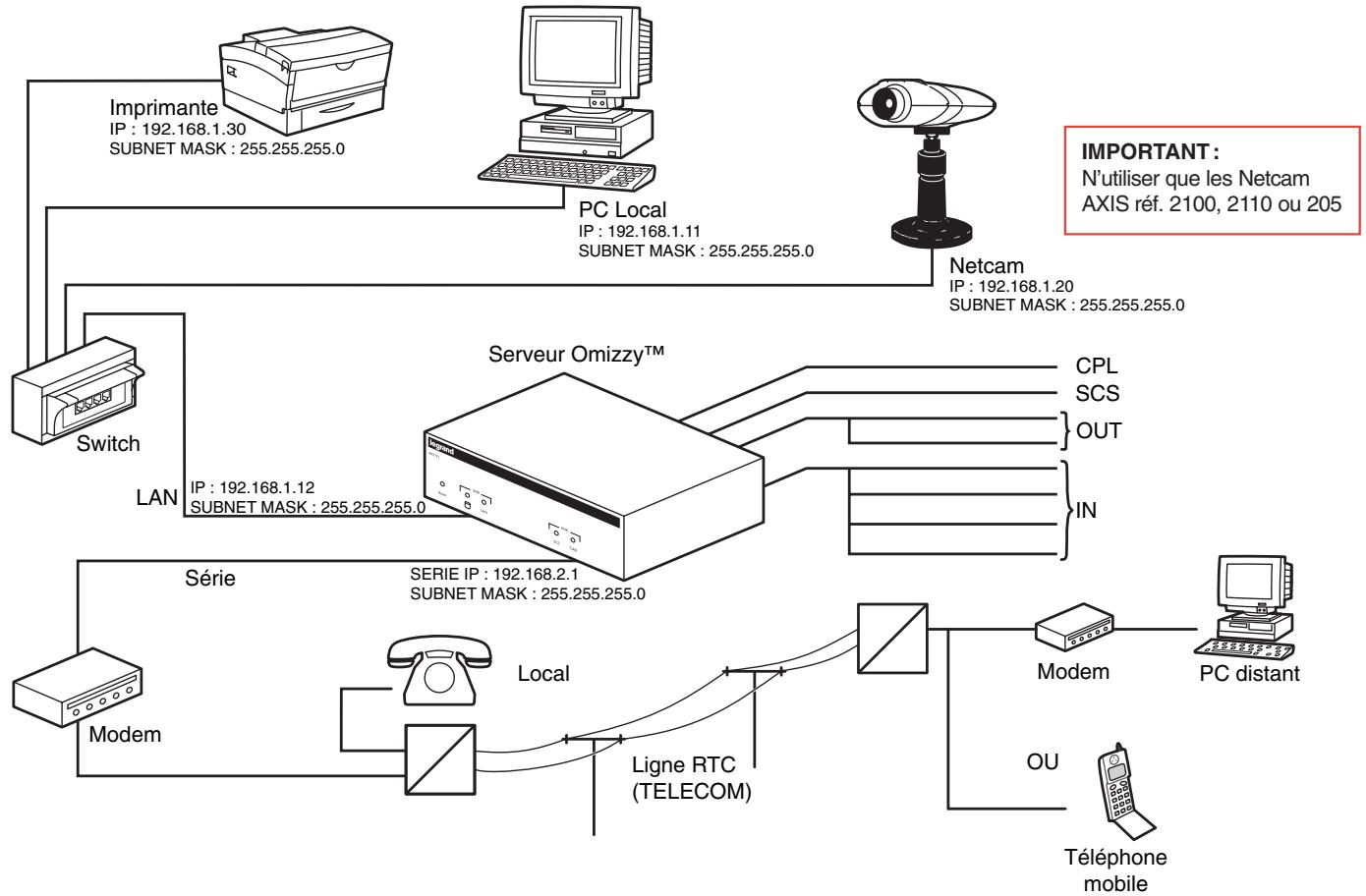

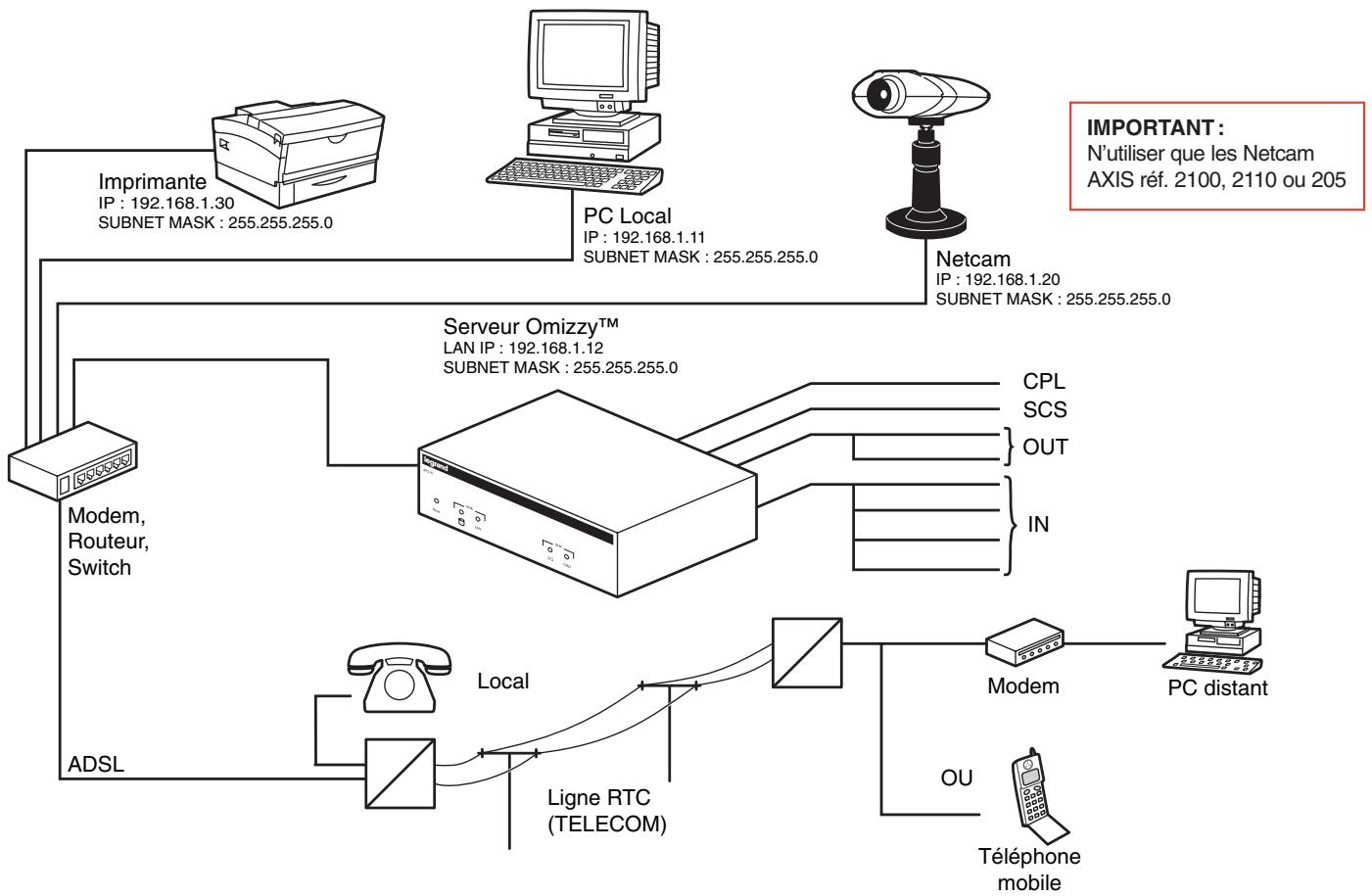

Principe général

NOTA:

Les adresses IP des produits périphériques ci-dessous sont données à titre d'exemple

Configuration n° 1:

avec modem RTC dédié au serveur Omizzy™ (accès à distance limité à Omizzy™)

Configuration n° 2:

connexion ADSL (accès à distance à tous les périphériques du réseau)

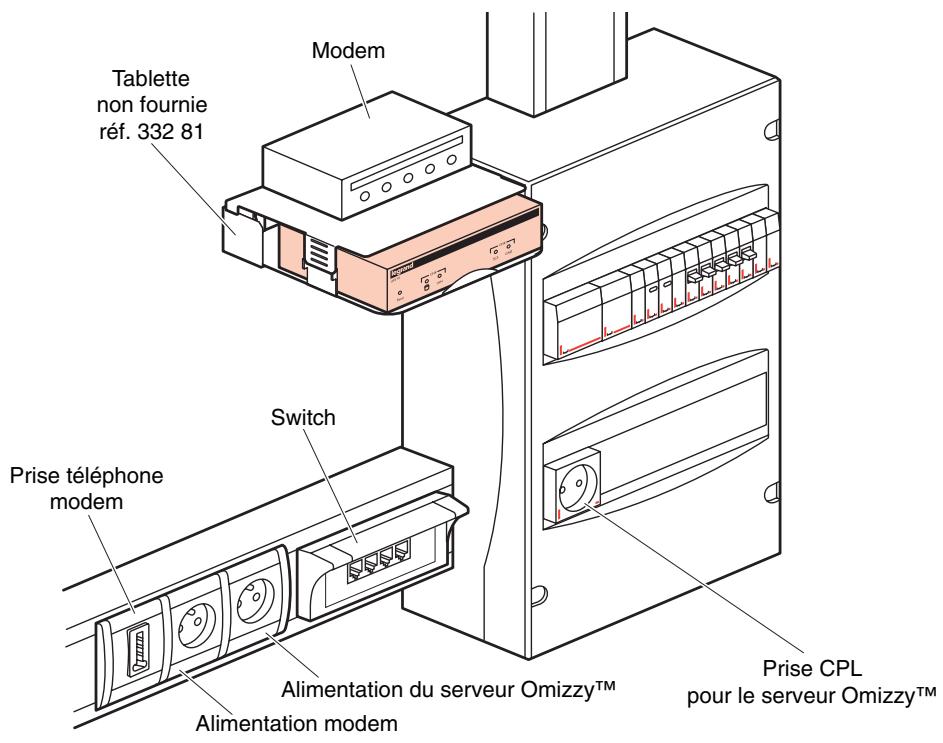

Installation

Branchement des différentes interfaces

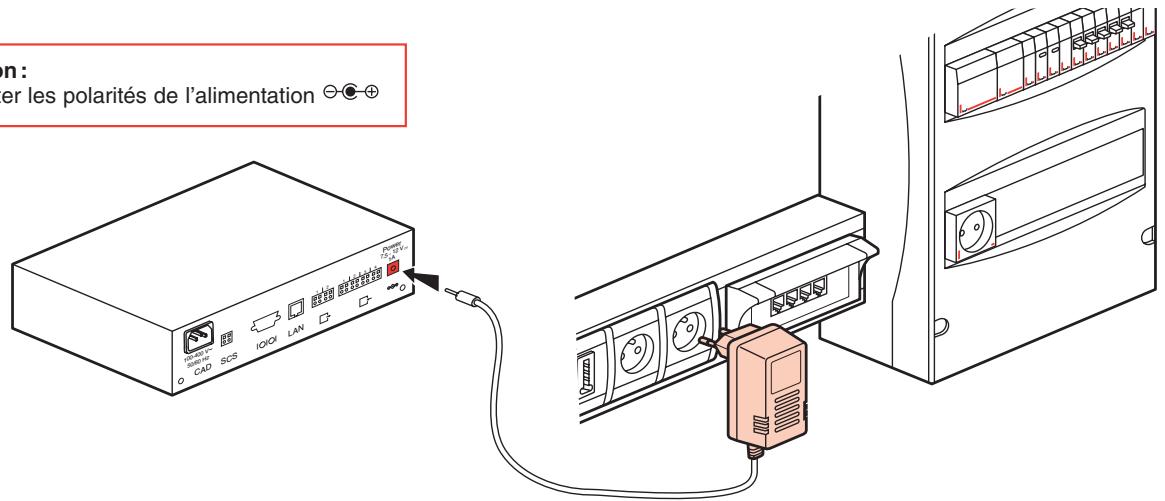

Alimentation du serveur OmizzyTM (power)

Attention:

Respecter les polarités de l'alimentation Θ - Θ +

Le transformateur délivre une tension de 9 Vdc - 1A TBT

Il est possible d'utiliser un transformateur entre 7,5 et 12 Vdc non régulé TBT

ou une alimentation secours (type onduleur)

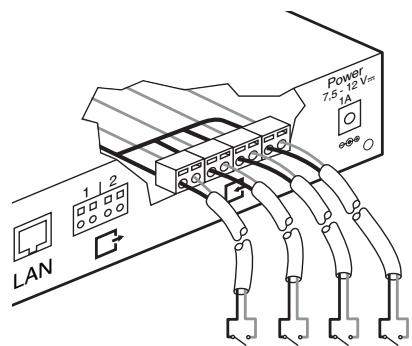

4 entrées pour contact sec

Exemple de branchement :

Branchement des différentes interfaces (suite)

OUT: 2 sorties relais TBT, < 24V, < 0.5A

Branchement alarmé filaire

Branchement contacteur

Attention:

Ne pas connecter les sorties directement sur le secteur.

Utiliser impérativement une interface de puissance (contacteur)

Liaison

Liaison PC directe

Attention:

En l'absence de Switch, il est impératif d'utiliser un câble RJ 45 croisé (non fourni) pour relier le serveur Omizzy™ directement au PC.

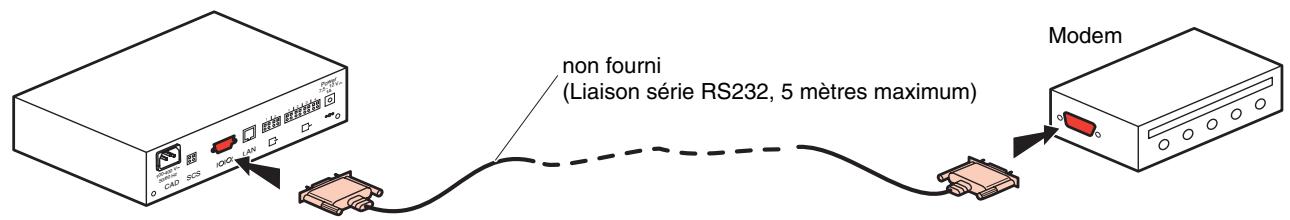

Attention:

Le raccordement du modem au serveur Omizzy™ doit être réalisé hors tension

Le modem doit être alimenté avant le serveur Omizzy™

Par défaut, le serveur Omizzy™ décroche après la quatrième sonnerie

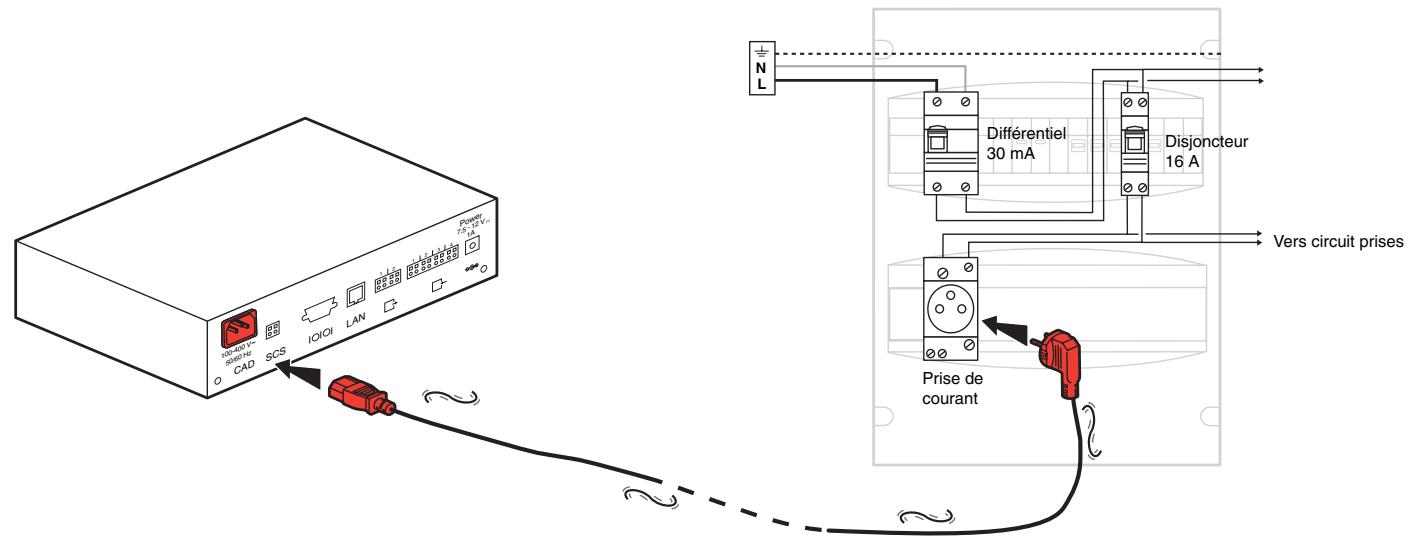

Important:

• Pour un fonctionnement optimal, la prise doit être câblée dans le tableau d'abonné au plus près de la protection du circuit prise.
• Cette prise n'alimente pas le produit.

Première connexion en local avec le serveur omizzytm (configuration du PC local)

Environnement PC installé :

• Carte Ethernet installée
• Câblage avec un Switch 10 BaseT ou un Switch/Routeur 10 BaseT

(Connectez le PC et Omizzy™ au Switch ou au Switch/Routeur)

En l'absence de Switch, il peut être nécessaire d'utiliser un câble RJ croisé (non fourni) pour relier le PC directement au serveur Omizzy™

Les photos d'écrans représentées ci-dessous ont été réalisées sur un PC avec Windows XP.

Elles sont données à titre d'exemple et peuvent varier suivant le système d'exploitation de l'ordinateur.

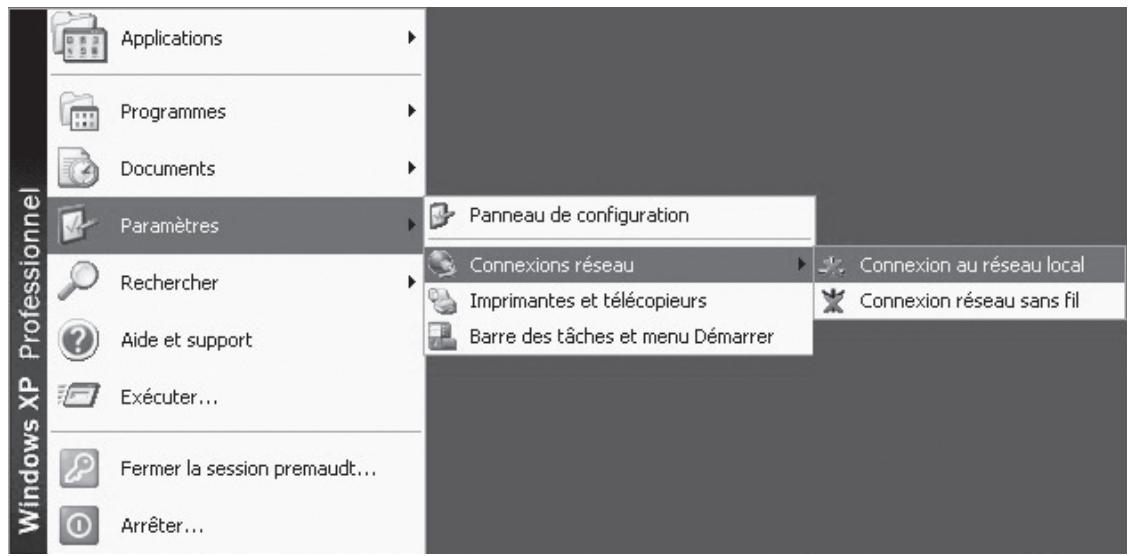

Ouvrir la configuration réseau :

Rechercher la ligne TCP/IP correspondant à votre carte Ethernet dans l'onglet "Général"

Propriétés

Dans la fenêtre “Propriétés de Protocole Internet (TCP/IP)”, cocher “Utiliser l'adresse IP suivante”, puis renseigner

Clquer sur OK

Lancer une navigation Internet (exemple: Explorer) tape l'adresse IP du serveur: http://192.168.1.12, puis Entrée.

La connexion avec le serveur Omizzy™ s'établit.

Prendre ensuite connaissance de l'aide incluse dans le CD Rom pour configurer votre installation.

Mot de passe utilisateur: 1234

Première connexion avec un PC distant (configuration du PC distant)

Les photos d'écrans représentées ci-dessous ont été réalisées sur un PC avec Windows XP. Elles sont données à titre d'exemple et peuvent varier suivant le système d'exploitation de l'ordinateur.

Environnement PC installé :

• Modem intégré ou connecté au PC
• Serveur Omizzy™ avec un modem connecté selon la configuration n°1 (voir page 2)

Important:

Utiliser la vitesse maximale de transmission du Modem connecté au PC

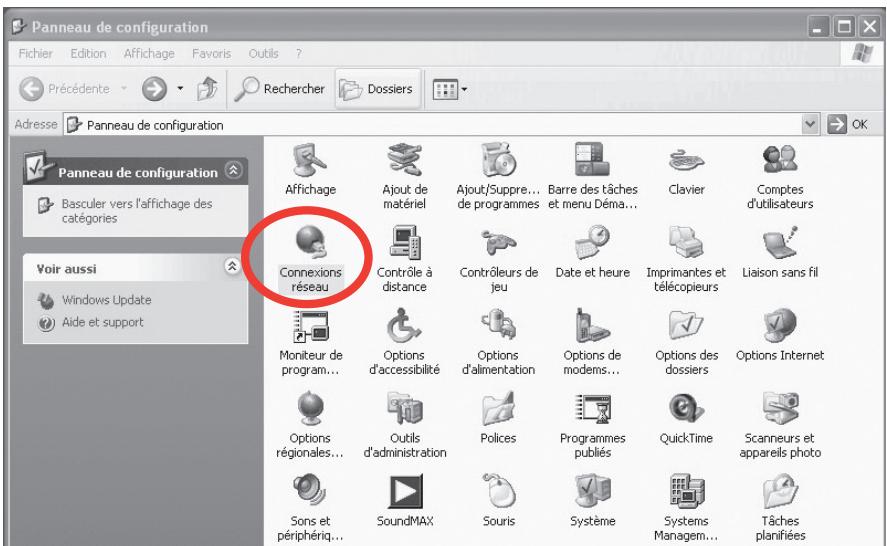

Ouvrir la fenêtre Panneau de configuration, puis la fenêtre Connexions réseau :

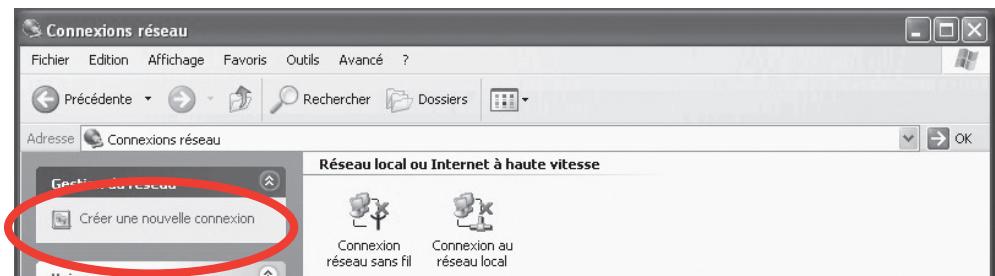

Dans la fenêtre "Connexions réseau", cliquer sur "Créer une nouvelle connexion".

La fenêtre "Assistant Nouvelle Connexion" s'ouvre.

Bienvenue dans l'assistant nouvelle connexion

Cet Assistant vous aide à

• Établir une connexion à Internet.
• Établissez une connexion à un réseau privé tel que vous devez établir d'intérêt.

Cliquez sur Suivant pour continuer.

Cliqueur sur

Suivant>

Dans "Type de connexion réseau", cliquer sur "Établir une connexion à Internet".

Assistant nouvelle connexion

Type de connexion réseau Que voulez-vous faire?

Etablir une connexion à Internet

afin de pouvoir naviguer sur le Web et de

Connexion au réseau d'entreprise

Permet d’établir une connexion à un réseau d’entreprise (en utilisant un réseau privé virtuel ou l’accès réseau à distance) afin de vous offrir la possibilité de travailler à partir de votre domicile ou de tout autre emplacement.

Configurer une connexion avancée

Permet d'établir une connexion directe à un autre ordinateur en utilisant cette port série, parallèle ou votre port infrarouge, ou configure cet ordinateur afin que d'autres ordinateurs puissent s'y connecter.

Cliqueur

Suivant>

Dans "En cours de préparation", cliquer sur "Configurer ma connexion manuellement".

Assistant nouvelle connexion

En cours de préparation

L'Assistant se prépare à paramétrer la connexion Internet.

Comment vous connectez-vous à Internet ?

e e

Le service d'information de la société s'est en charge, et si vous aurassez besoin de votre nom de compte, de votre mot de passage et du nombre d'telephone de VOITE fournisseur des services Internet (si vous paramétrrez un compte large bande, vous n'auras pas besoin d'un nombre d'telephone).

Utiliser le CD fourni par mon fournisseur de services Internet

Cliqueur

Suivant>

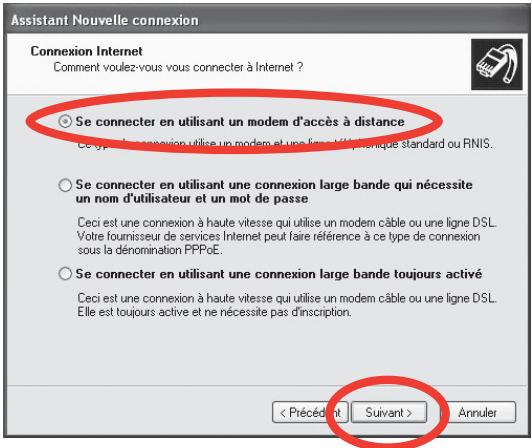

Dans "Connexion Internet", désirez "Se connecter en utilisant un modem d'accès à distance".

Cliqueur sur

Suivant>

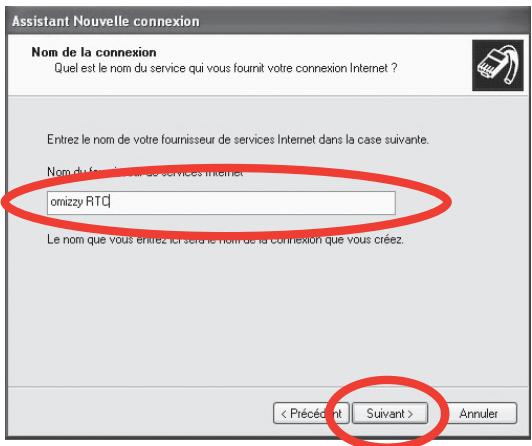

Dans "Nom de la connexion", renseigner le champ libre avec le nom de votre fournisseur de services Internet.

Cliqueur sur

Suivant>

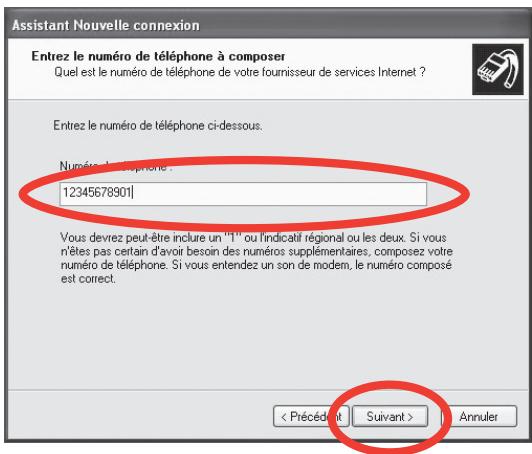

Dans "Entrez le numéro de téléphone à composer", renseigner le champ libre avec le numéro de téléphone de votre fournisseur de services Internet.

Cliqueur sur

Suivant >

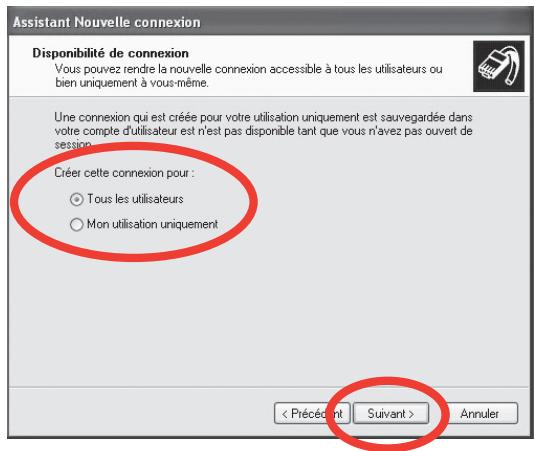

Dans "Disponibilité de connexion", choisir entre "Tous les utilisateurs" ou "Mon utilisation uniquement".

Cliqueur sur

Suivant>

Dans "Information de compte Internet", renseigner les champs libres avec un nom de compte de fournisseur de services Internet puis un mot de passe ainsi que la confirmation de ce dernier.

Cliqueur sur

Suivant >

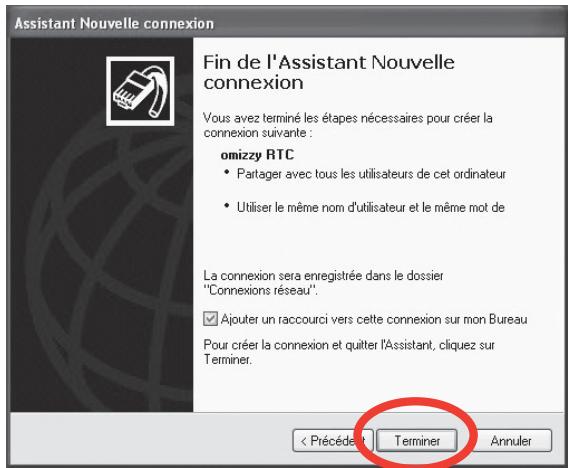

La fenêtre "Fin de l'Assistant Nouvelle connexion" s'affiche.

Cliqueur sur

Terminer

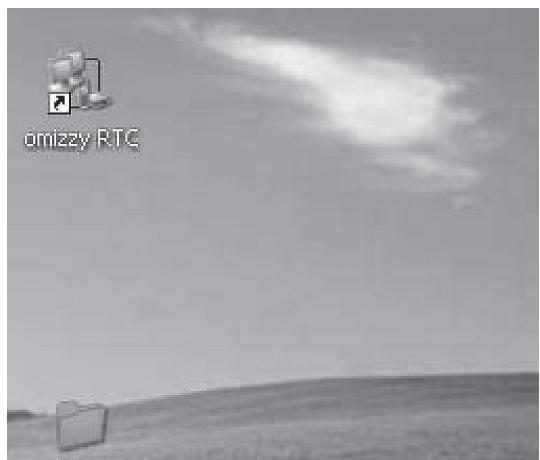

Sur le bureau du PC, un raccourci "Omizzy RTC" vient d'être créé, cliquez sur celui-ci afin d'ouvrir la fenêtre de "Connexion à omizzy RTC".

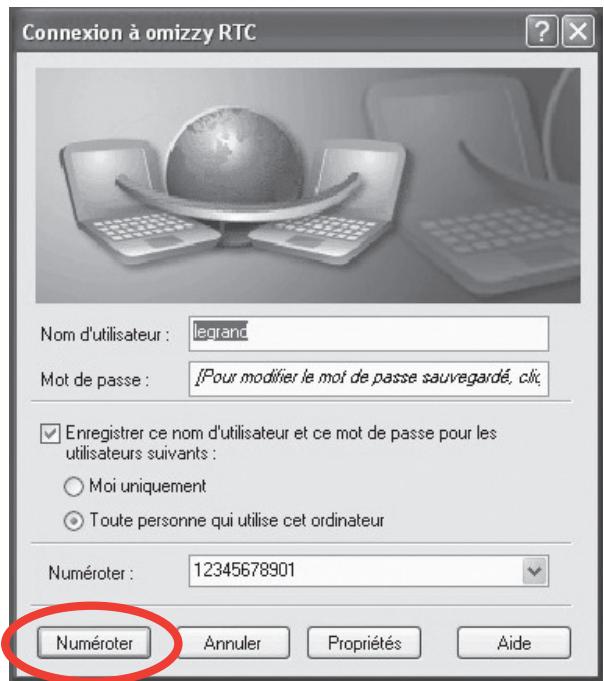

Cliquez Numéroter

Une fois la connexion établie, lancer votre navigateur Internet (exemple: Explorer), taper l'adresse, puis Entrée:

Configuration n° 1 (voir page 2): http://192.168.2.1

Adresse http://192.168.2.1

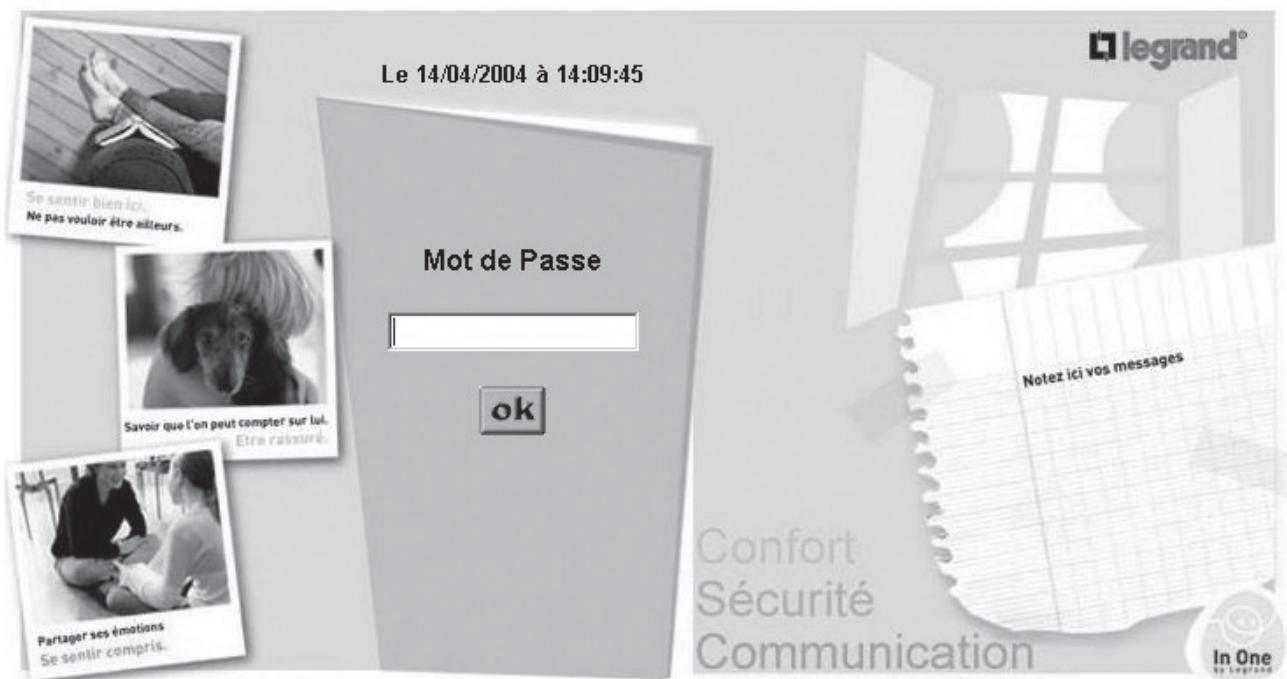

La connexion avec le serveur OmizzyTM s'établit.

Prendre ensuite connaissance de l'aide incluse dans le CD-Rom pour configurer votre installation.

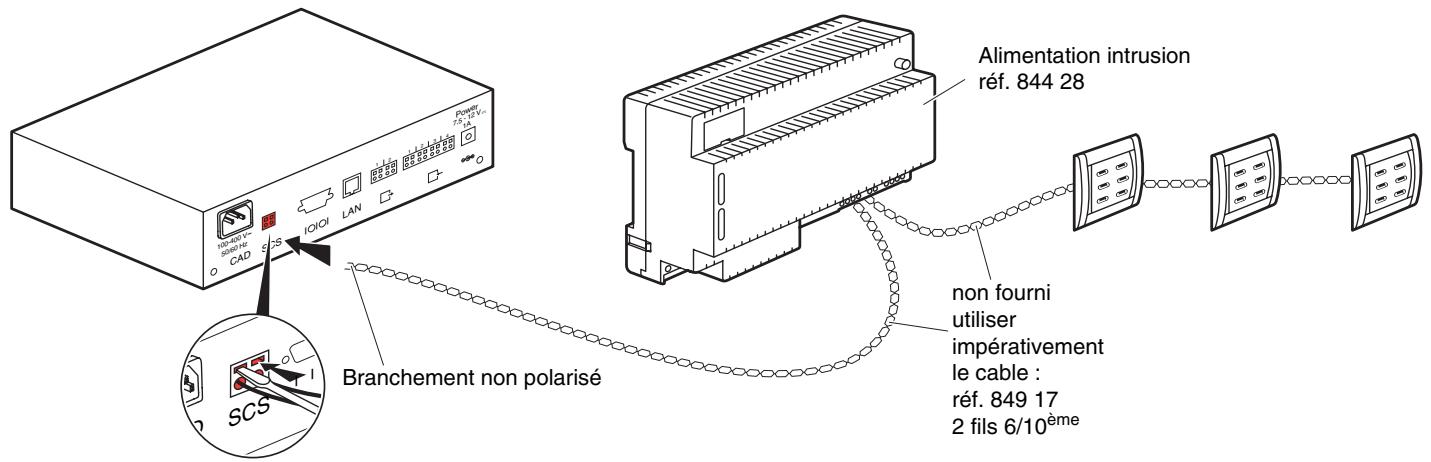

Bus SCS:

Le bus SCS n'est pas TBTS, ne pas effectuer des manipulations sous tension

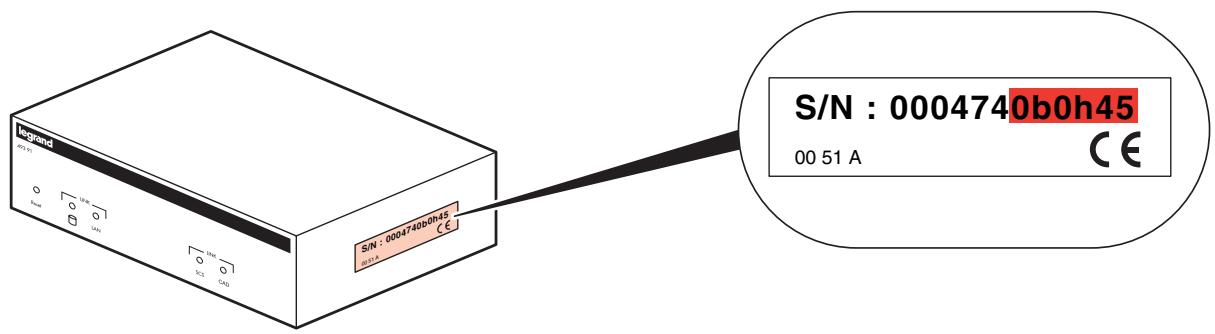

Mot de passer:

Exemple S/N: 00 04 74 0b 0h 45

Le mot de passe pour accéder au menu installation du serveur Omizzy™ correspond aux 6 derniers caractères : 0b 0h 45

Important:

Il faut impérativement taper les lettres en minuscule

Modifications des adresses IP:

Le réseau côté LAN et le réseau côté liaison PPP ne doit pas avoir d'adresses en commun.

Cameras:

En cas d'utilisation de caméras, celles-ci doivent toujours rester connectées.

Leur nombre maximum est de 4.

E-mails:

On ne peut pas envoyer d'e-mail par les liaisons LAN et PPP en même temps.

Si on peut passer de la liaison LAN à la liaison PPP et vice-versa, il est nécessaire d'effectuer un reset du produit après modification de la configuration.

Résolution des problèmes :

Types de début	Causes	Solution
La Led LAN n'est pas allumée.	Le cable LAN n'est pas branché.	Si nécessaire connecter le cable LAN.
	Utilisation d'un mauvais cable.	- En l'absence de Switch ou de Switch Routeur, utiliser un cable RJ croisé. - Avec un Switch ou un Switch Routeur, utiliser un cable RJ droit.
	Le Switch ou Omizzy™ ne sont pas alimentés.	- Vérifier l'alimentation.
La Led LAN est allumée mais la connexion ne se fait pas.	Le PC et Omizzy™ ne sont pas sur le même réseau IP.	Vérifier l'adresse IP du PC (192.168.1.11) en langant la commande "WINIPCFG" dans "Démarrer" / "Exécuter". Si incorrect, reprendre page 6.
	L'adresse IP du serveur Omizzy™ n'est pas bonne.	Choisir le menu "Démarrer" / "Exécuter". Dans la fenêtre "Exécuter", tapez l'instruction : "PING 192.168.1.12". Une fenêtre "PING" s'ouvre alors pendant 5 s., si le message est "délais dépassé", l'adresse IP du serveur Omizzy™ est incorrecte ou le réseau IP est déjà utilisé par la carte d'accès distant. Contactez le SAV Legrand au : > N°Azur 0 810 48 48 48 Prix appel local
	Internet Explorer est mal configuré.	Vérifier dans Internet Explorer 5.5 le type de connexion Sélectionnée : - menu "Outil / Options internet / Connexion"; - l'option "Etablit une connexion s'il n'existe pas de connexion réseau" sélectionnée.
Mot de passer correcte mais refusé par Omizzy™.	Cookies non acceptés par la navigation internet.	Modifier le paramétrage des options internet du navigateur, pour accepter les cookies, et redémarrer Omizzy™.
Aucune image de la camera n'est visible.	Le logiciel pour laamera Axis ne st pas à jour (version mini 2.12).	Télécharger la mise à jour sur le site internet www-axis.com
	Laamera est sur un réseau IP différent du réseau Omizzy™.	Configurer l'adresse IP de laamera, (voir la notice de laamera AXIS).
