| Type de produit | Poêle à bois (insert) |
| Marque | DOVRE |
| Modèle | DRAERIHN |
| Poids total | 93 kg (hors insert) |
| Matériau principal | Acier coloris Basalte |
| Matériau de la tablette | Verre trempé Amazone |
| Isolation | Classe M0, épaisseur 2 cm |
| Diamètre de raccordement | 153 mm (simple ou double paroi) |
| Hauteur minimale de conduit | 4 mètres |
| Alimentation | Bois + électrique pour fonctionnalités de l'insert |
| Fonctions principales | Chauffage au bois, insert décoratif, habillage personnalisable |
| Sécurité | Bouclier thermique, fixation anti-basculement, isolant haute température |
| Entretien | Nettoyage régulier du verre et des surfaces, ramonage annuel recommandé |
| Pièces détachées disponibles | Façade, châssis foyer, embase, tablette, habillage conduit, colliers, etc. |
| Garantie | Garantie légale (articles 1641 et suivants du code civil) et garantie constructeur pour défauts de conception/fabrication |
| Options | Habillage central ou mural, carénage arrière |
| Réparabilité | Pièces détachées disponibles via DOVRE France |
| Installation | Nécessite un professionnel, respect DTU 24.2.2 |
| Hauteur sous plafond compatible | 2300 à 2800 mm avec options d'habillage |
FOIRE AUX QUESTIONS - DRAERIHN DOVRE
Questions des utilisateurs sur DRAERIHN DOVRE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Poêle à bois au format PDF gratuitement ! Retrouvez votre notice DRAERIHN - DOVRE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DRAERIHN de la marque DOVRE.
MODE D'EMPLOI DRAERIHN DOVRE

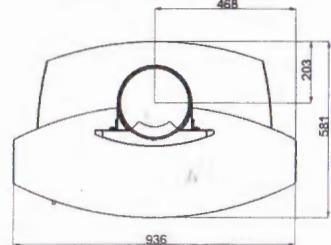

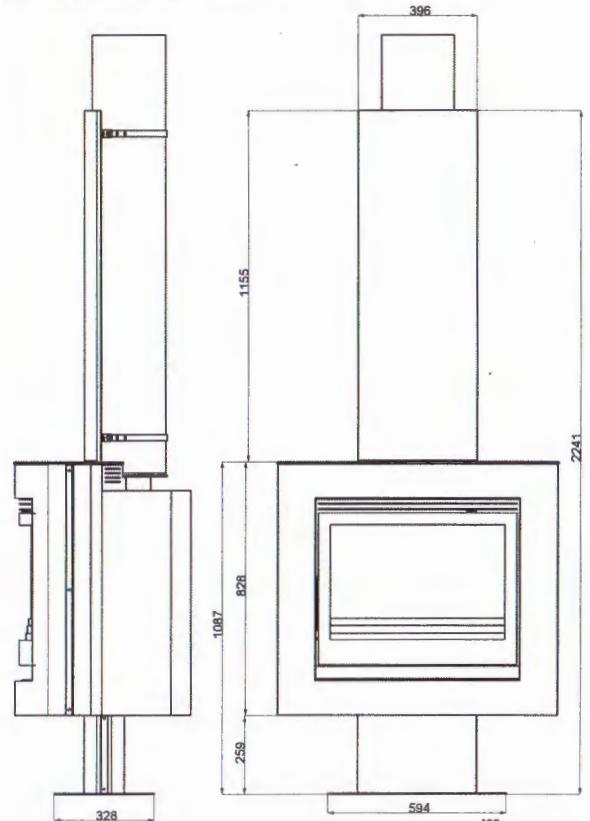

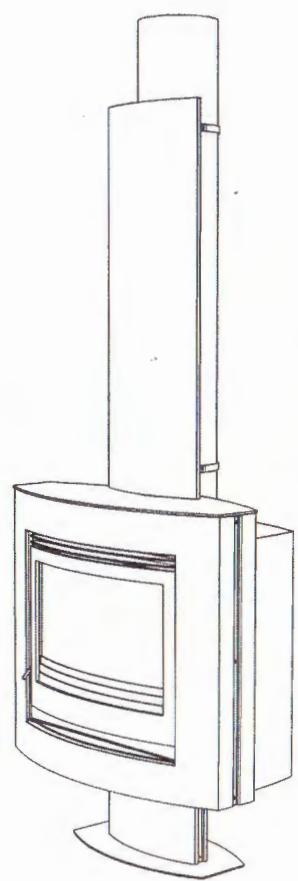

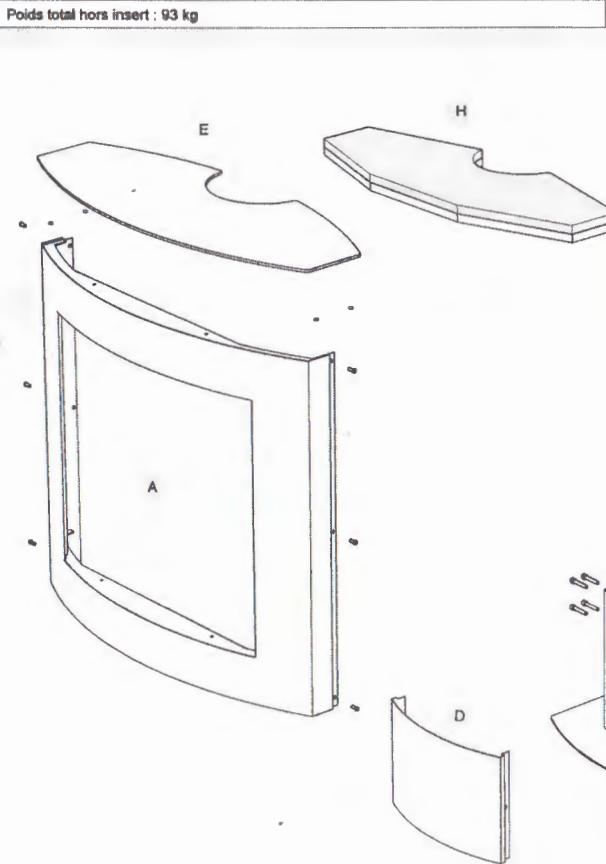

Nomenclature - Drapeau pour insert Dovre 2520 BS - 12/07
| Rép | Qité | Désignation | Caracteristicques |
| A | 1 | Façade | Acier coloris Basalte + Isolant |
| B | 1 | Chàssis foyer | Acier coloris Basalte + Isolant |
| C | 1 | Embase centrale | Acier coloris Basalte |
| D | 1 | Habillage embase (la paire) | Acier coloris Basalte |
| E | 1 | Tablette | Verre trempe Amazone |
| F | 1 | Habillage conduit | Acier coloris Basalte |
| G | 2 | Colliers habillage conduit | Acier coloris Basalte |
| H | 1 | Bouclier thermique | Acier noir haute temp. + Isolant |
| I | 1 | Carrière arrête (Option) | Acier coloris Basalte |
| J | 4 | Crochets habillage conduit | Acier coloris Basalte |
| K | 2 | Goussetshabillage conduit | Acier coloris Basalte |
| L | 1 | Lot de fixation : 8 vis M8 tête hexagonale, 8 écrous M8, 12 vis M6 tête bombée, 12 écrous cage M6, 2 passé-câbles, 4 pastilles pour verre - 2 paires de gants | |
Poids total hors insert : 93 kg








Guide technique d'installation Dräihrn © Denali


DVI

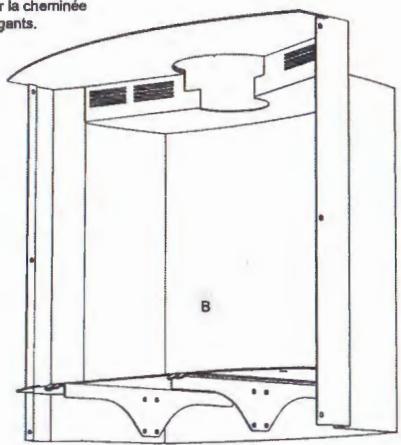

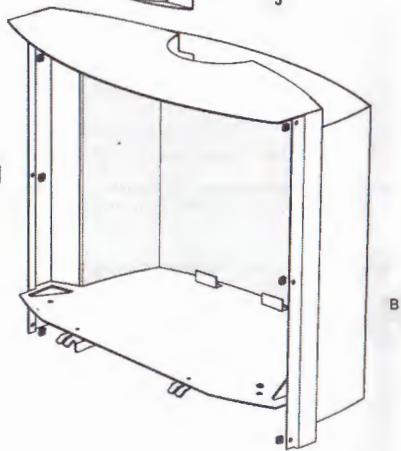

Montage du châssis foyer et fixation de l'embase

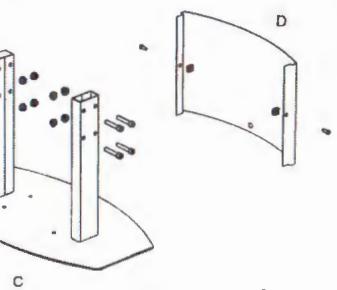

1. Visser le chassis foyer B sur l'embase C avec 8 vis hexagonales et écrous M8. ② Positionner l'ensemble B+C à laplomb du conduit (axe de ouverture supérieure du chassis foyer). Verifier la verticalité de l'ensemble. Assurer la fixation au sol de l'embase par collage ou par vis et chevilles (non fournis). ATTENTION: cette fixation doit interdire tout basculement de la cheminée et de son foyer.

Manipuler la cheminée avec les gants.


Vérifier la position du sol.
Étape 2

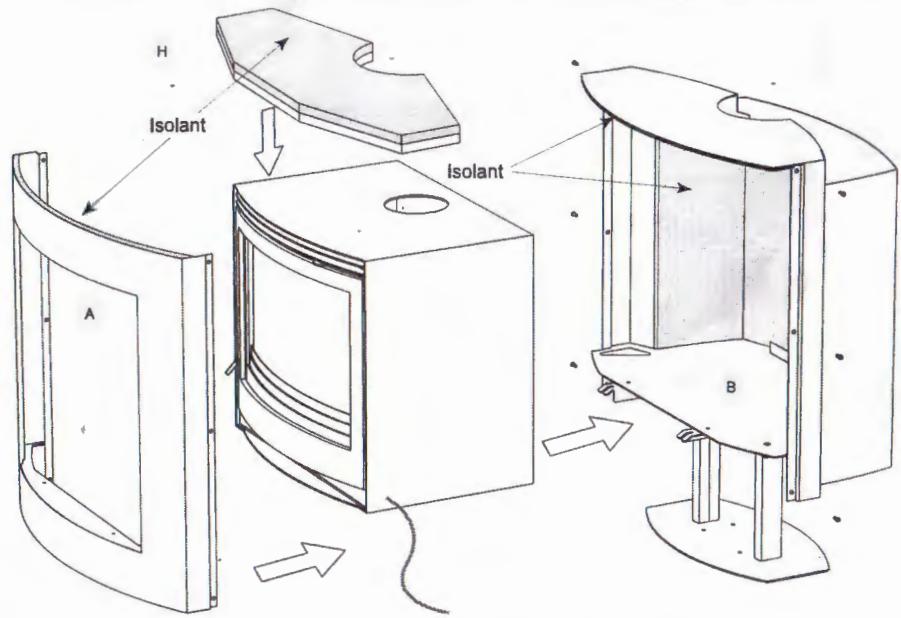

Isolation Mise en place de l'insert Montage de la façade
① Un isolant classé M.0, épaisseur 2 cm est disposé sur les parois intérieures du chassis foyer B (fond, cotes et dessus), sur la partie supérieure de la façade A et sur le bouclier thermique. Poser le bouclier thermique H sur le foyer. ② Glisser l'insert dans le chassis foyer B jusqu'à venir en appui sur les butées (socle du chassis foyer B). Vérifier le centrage de l'insert. Glisser le câble d'alimentation électrique dans le trou latéral droit (socle du chassis foyer B), mettre en place le passage-câble. 3 Visser la façade A sur le chassis foyer B (6 écrous cages et 6 vis M6 tête bombée)

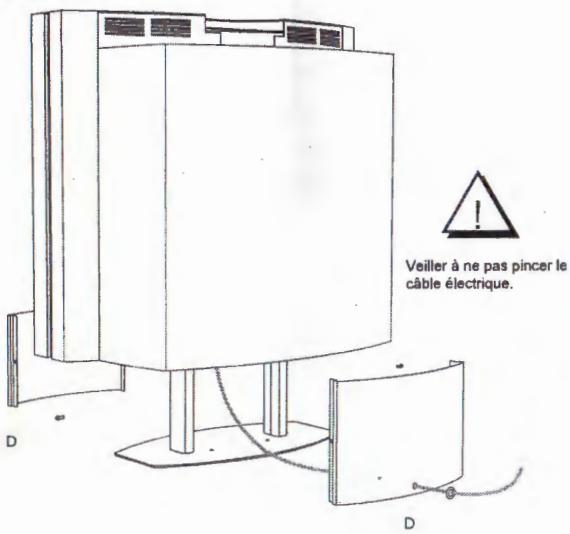

Raccordement électrique montage de l'habillage de l'embase
1 Récupérer le câble d'alimentation électrique sous le chassis du foyer et le glisser dans le trou de l'habillage arrêté de l'embase D), mettre en place le passo-cable. ② Visser les 2 panneaux d'habillage d'embase D (2 écrous cage et 2 vis M6 tête bombée).

Raccordement (conduit double isolation) mise en place de la tablette
Mettre en place le raccord SP / DP diamètre 153 mm (non foumi). Mettre en place le conduit double isolation diamètre 153 mm (non foumi). Mettre en place la tablette E avec les 4 pastilles autocollantes.



DVR
Étape 5

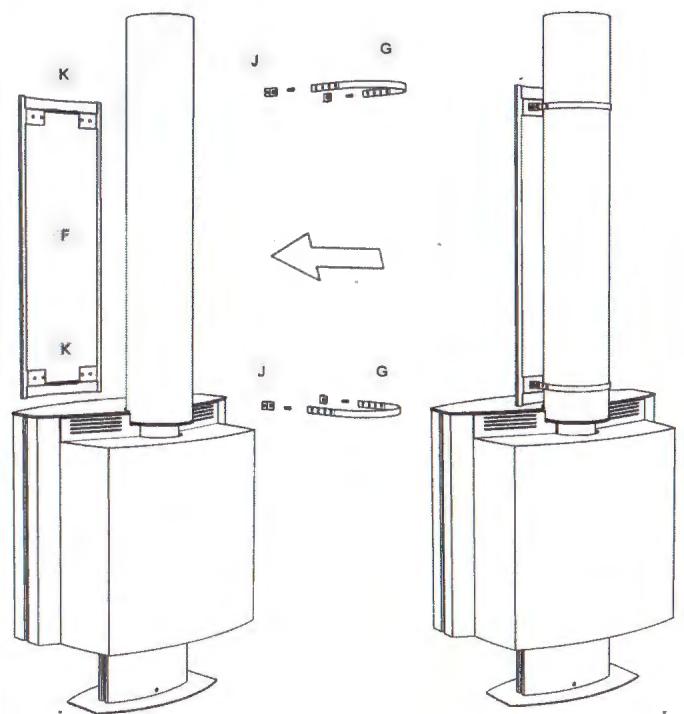

Montage de l'habillage de conduit et montage du carénage arrière (option)

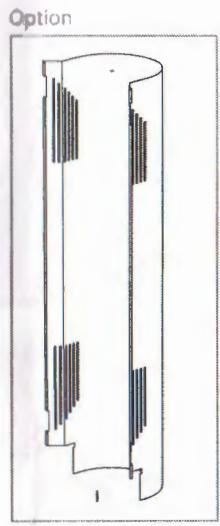

① Mettre en place le conduit. ② Ajustement des colliers et montage de l'habillage F: voir étape 6 (4 écrous cage et vis M6 par kit). ③ Mettre en place le carénage arrière I (option) par clipage.

Étape 6

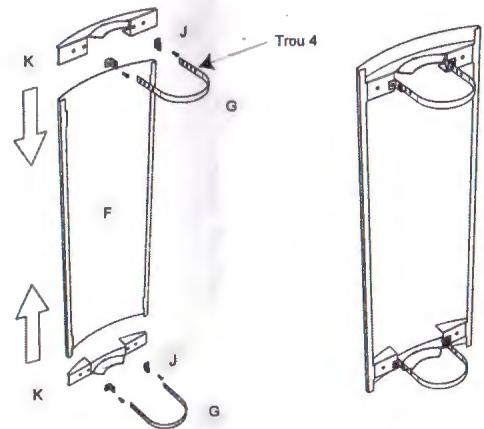

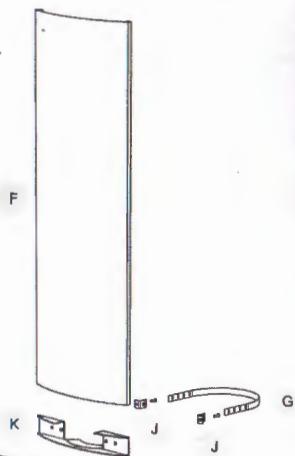

Montage de l'habillage de conduit : détails de la mise en place des colliers et ajustement au diamètre du conduit
Raccordement sur conduit diamètre 153
① Positionner les écrous cage sur les goussetts K (trous petit entraxe) (4 écrous cage par kit). Glisser les goussetts K dans l'habillage F. 2 Positionner les écrous J sur les colliers G (trou n° 4) et les colliers sur le conduit. Visser les écrous J sur les goussetts K (via M6 par kit).

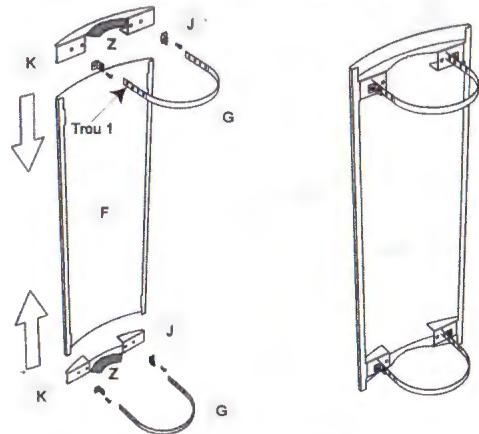

Raccordement sur conduit isolé diamètre 230
Couper les calages Z diamètre 153 à l'aide d'une cisaille. Positionner les écrous cage sur les goussets K (très grand entraxe) (4 écrous cage par kit). Glisser les goussets K dans l'habillage F. Positionner les écrous J sur les colliers G (trou n° 1) et les colliers sur le conduit.


© Denali
Amenée d'air frais
Prise d'amenée d'air: elle doit être située soit directement à l'extérieur, soit dans un local ventilé sur l'extérieur. Elle doit être protégée par un grillage. La section totale de l'arrivée d'air doit être au minimum de 2 dm².
Conduit de fumée
L'insert doit être raccordé à partir d'un conduit double parois série WS de diamètre 153 mm ou simple parois de diamètre 153 mm (avec carénage arrière en option)
Pour un conduit double parois diamètre 153 mm, prévoir un adaptateur simple paroi / double parois diamètre 153 mm pour la connexion entre l'insert et le conduit de fumée. Le conduit de fumée doit être conforme aux DTU 24.2.2. La hauteur minimum de conduit recommandée est de 4 mètres du bas du conduit à la sortie de toit.
Raccordement électrique
Se référer à la notice d'installation de l'insert.
La responsabilité de DOVRE FRANCE ne saurait être engagée que dans le cas d'un défaut de conception ou de fabrication à l'exclusion de tout autre, et c'est uniquement à ce titre que DOVRE FRANCE délivre un certificat de garantie. L'installation et le fonctionnement sont garantis par le revendeur installateur, que la pose ait été effectuée par lui-même ou par un sous-traitant, en respectant les Règles de l'Art, les DTU 24.2.2. et les normes préconisées par DOVRE FRANCE. En tout état de cause, la garantie légale prévue aux articles 1641 et suivants du code civil est assurée. DOVRE FRANCE - ZI de la Gandolin - rue Estampe - 13300 Salon-de-Provence

Options d'habillages de conduits

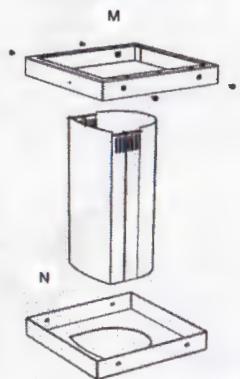

1- Option conduit central (hauteur sous plafond de 2300 à 2800 mm) Dimensions intérieures du cadre M : 460 x 450 x ht 60

Nomenclature - Manchon central - 12/07
| Rép | Qité | Désignation | Caracteristiques |
| M | 1 | Cadre central | Acier coloris Basalte |
| N | 1 | Manchon central | Acier coloris Basalte |
| O | 1 | Lot de fixation : 4 vis CHC M6 x 12, 4 écrous cage M6. | |

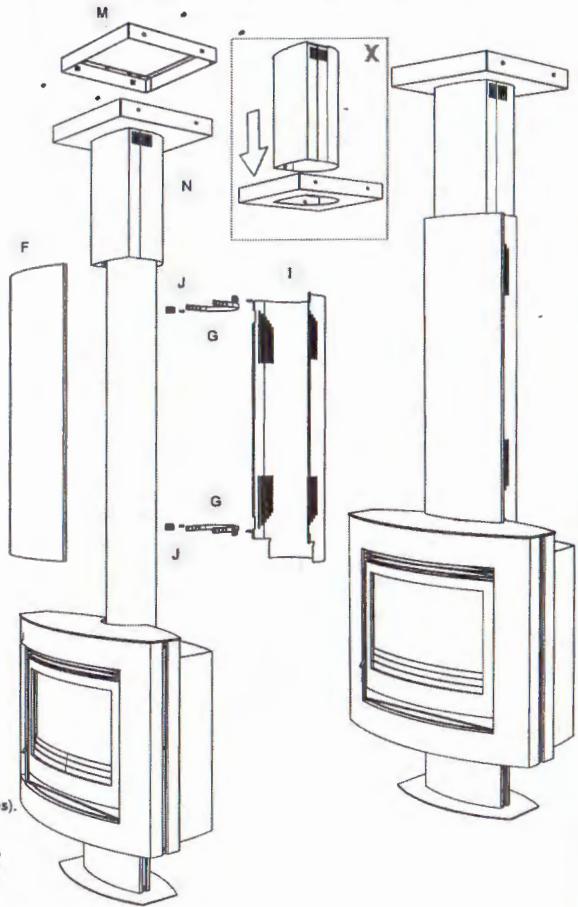

Mise en place de l'habillage central
① Fixer le cadre M au plafond (4 vis et chevilles non fournies) ② Emmancher le fét du manchon N dans la coiffe (détaïl X), visser le manchon N sur le cadre M: 4 vis CHC M6 x 12 et 4 écrous cage M6. 3 Mettre en place le raccordement en controntant la verticalité du conduit et monter l'habillage F et le carenage arrière I (voir notices Draerih): le goussest supérieur K coulisse dans l'habillage F pour permettre l'ajustement du manchon N.

2-Option conduit adossé (hauteur sous plafond de 2300 à 2800 mm)

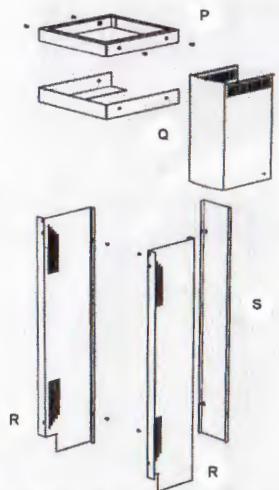

Nomenclature - Habillage mural - 12/07
| Rép | Qte | Désignation | Caracteristiques |
| P | 1 | Cadre mural | Acier coloris Basalte |
| Q | 1 | Manchon mural | Acier coloris Basalte |
| R | 2 | Côté | Acier coloris Basalte |
| S | 1 | Dos | Acier coloris Basalte |
| T | 1 | Lot de fixation : 8 vis CHC M6 x 12 8 écrous cage M6. | |

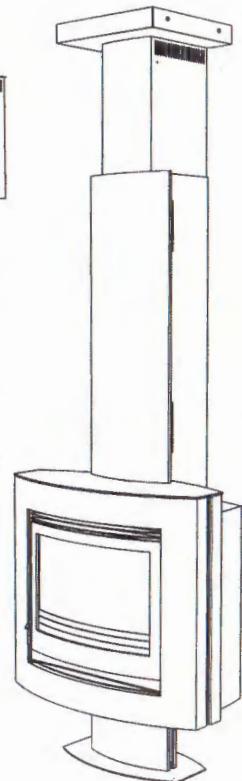

Mise en place de l'habillage mural pour conduit maçonné
Fixer la cadre P au plafond (4 vis et chevilles non fournies). Note: la face arrière du cadre est scabable. ② Emmancher le filet du manchon Q dans la coiffe, visser le manchon Q sur le cadre P: 4 vis CHC M6 x 12 et 4 écrous cage M6. ③ Visser le dos S sur le mur (base à 990 mm du sol dans l'axe du manchon); (4 vis et chevilles non fournies). Visser les côtés R sur le dos S, 4 vis CHC M6 x 12 et 4 écrous cage M6. Dans le cas d'un raccordement avec un conduit simple paroi: dispose un isolant M1 à l'intérieur de l'habillage mural. 4 Mette en place le raccordement en contrôlant la verticalité du conduit et monter l'habilitation F (voir notice Draerih).
Dimensions intérieures du cadre : P:460x450xht 60
