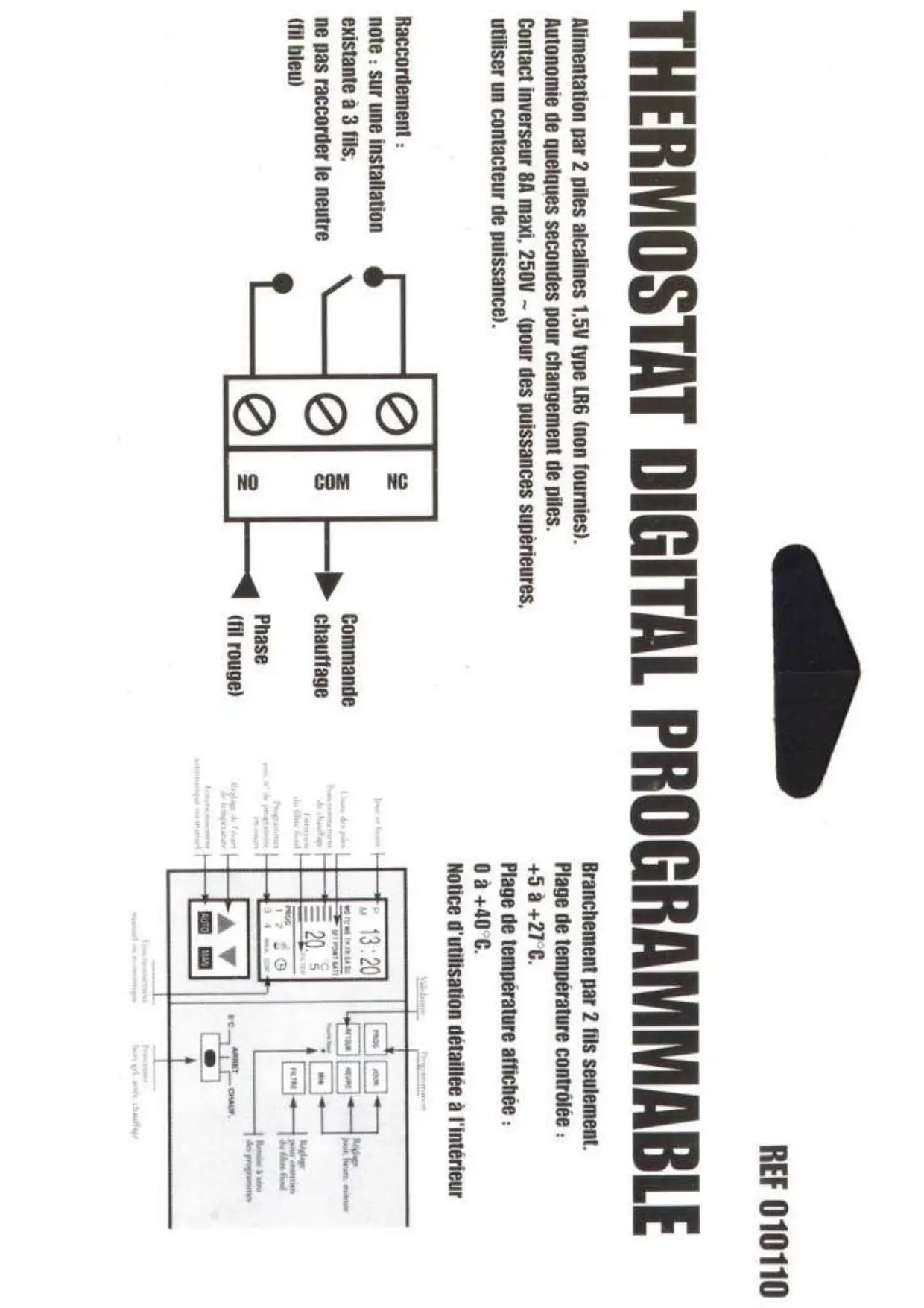

MODE D'EMPLOI TERMOSTAT PROGRAMMABLE 010110 DOMLINE
Alimentation par 2 piles alcalines 1,5V type LR6 (non fournies). Autonomie de quelques secondes pour changement de piles. Contact inverseur 8A maxi, 250V (pour des puissances super utilisier un contacteur de puissance).
Notice d'utilisation détaillée à l'intérieur
Plage de tempéature affichée : 0 à +40°C.
Branchement par 2 fils seulement.
Plage de température contrôle :
Alimentation : 2 piles alcalines 1.5V type LR6
Contact inverseur : 8A maxi, 250V
Nombre de programmes : - un pré-établi, 4 cycles pour les jours de la semaine et 2
cycles pour le week-end ( ce programme est modifiable)
un manuel
- un économique (7 jours en cas d'absence prolongée)
Température de fonctionnement: 0 à 50^
Contrôle de température : 5 à 27^ (de 0.5. en 0.5^ )
Affichage de température: 0 à 40^ (de 0.5. en 0.5^ )
Ce thermostat a ete concu pour controller tous les types de chauffages (electrique, gaz ou fioul), fonctionnant en 230V et actionnant des relais jusqu'a 8 A.
Fonctions complémentaire :
- mise hors gel
surveillance de filtré (chauffage fioul)
- réglage de la sensibilité

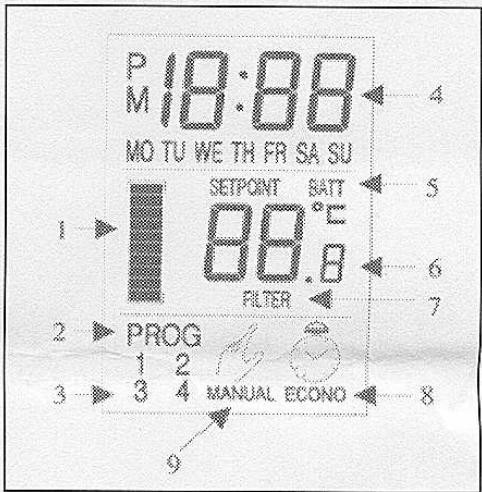

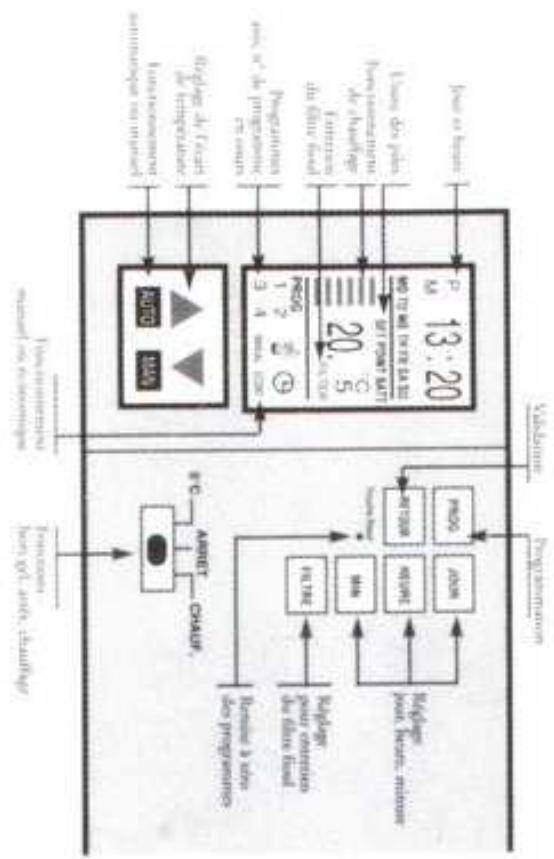

PRESENTATION GENERALE
- Indicateur de fonctionnement du chauffage
- Symbole de fonctionnement en mode automatique
- Numéro de programme en cours
- Jour et heures*
- Indicateur d'usure de piles
- Température ambiente et température souhaïée
- Indicateur de filtré
- Symbole de fonctionnement en mode économique
- Symbole de fonctionnement en mode manuel
*Lundi=MO, Mardi=TU, Mercredi=WE, Jeudi=TH, Vendredi=FR, Samedi=SA, Dimanche=SU, Matin=AM, Àpres-midi=PM
INSTALLATION
Choix de l'emplacement :
Pour une nouvelle installation, désir un emplacement de manière à ce que le thermostat ne soit pas influencé par les sources de chauffage, bouche de cheminée ou aérateur. Hauteur conseillée : 1.50m
Sur une installation existante, remplacez 1'ancien thermostat
Fixation :
- Enlevez complètement le capot coulissant du thermostat.
- Dévissez et enlevez le cache bornes.
- Fixez au mur.
Raccordement :
Avant toute opération, veiliez à couper toutes les sources électriques sur lesquelles vous avez à travailler, chaudières et système de chauffage compris.

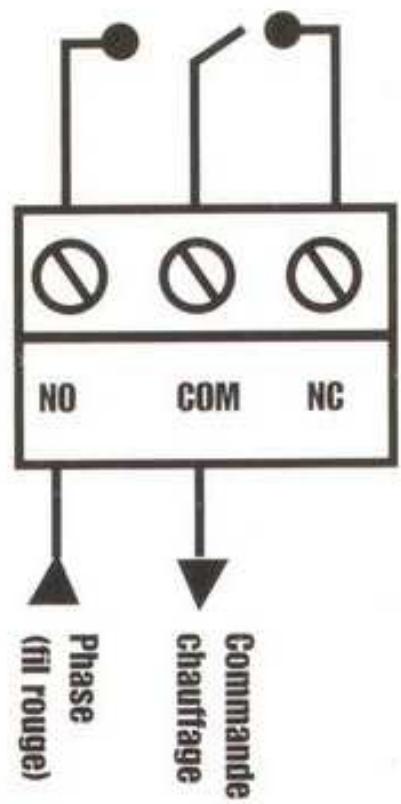

- raccordez les cables de 1'installation selon les schémas ci-dessous :

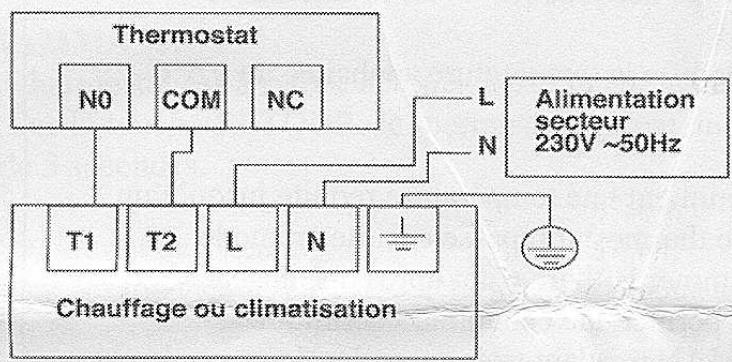

Cas d'un raccordement sur un système de chauffage ou climatisation possedant deux entrées thermostat
N0:contact normalement ouvert
NC:contact normalement fermé
COM:contact commun
T1 & T2: bornier spécial thermostat
L : phase
N:neutre

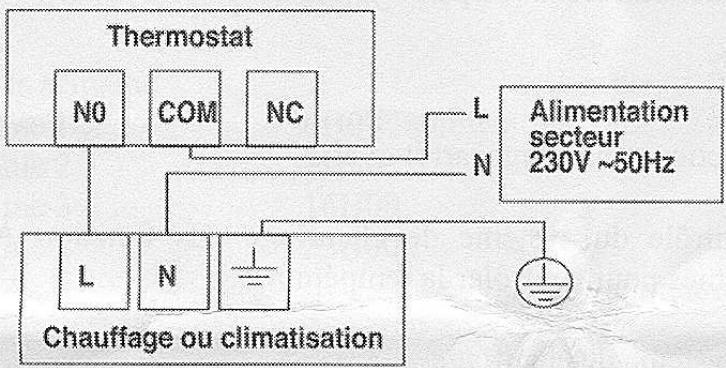

Cas d'un raccordement sur un système de chauffage ou climatisation ne possedant pas d'entrées thermostat
- Replacez le couvercle sur les bornes
3.Installez deux piles alcalines 1.5V type LR6 dans le compartment batterie
- Remetre le courant, le thermostat est pret a fonctionner.
Nota: - à la mise sous tension, interrupteur sur ARRET, l'écran doit indiquer le jour (MO) et l'heure (12.00) et la température ambiente. Si ce n'est pas le cas, appuyez doucement sur la touche RESET à l'aide d'une pointe fine (aiguille ou trombone par exemple).
- le thermostat fonctionne avec deux piles alcalines 1.5V type LR6. Elles sont à replacer quand le témoin BATT apparait.

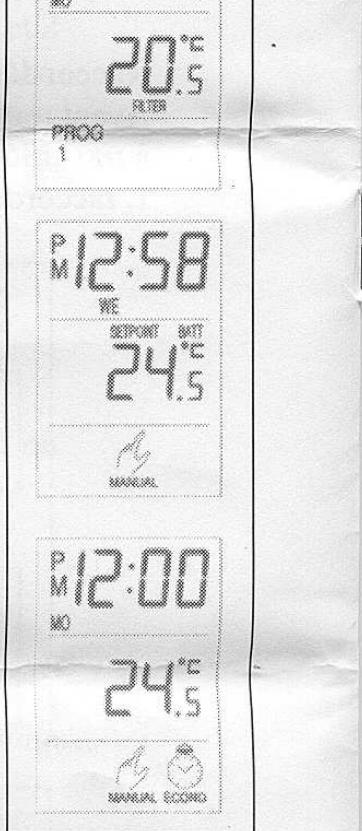

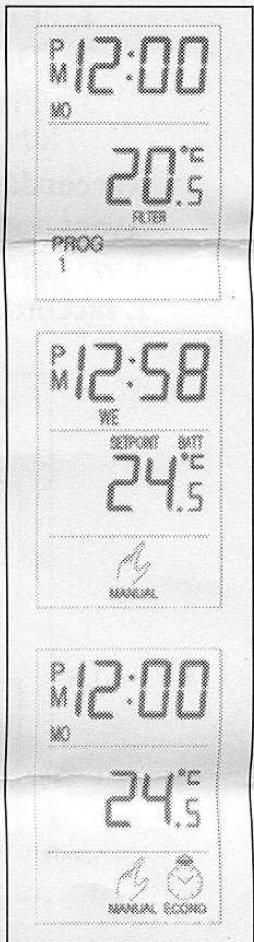

MODE DE FONCTIONNEMENT
Le thermostat dispose de trois modes de fonctionnement : automatique, manuel et economique.
AUTOMATIQUE : le thermostat fonctionné selon les programmes enregistrés (soit le programme préenregistré soit le programme libre).
- SeMETtre en position «chauffage» (curseur).
Le symbole PROG et le numéro de programme en cours sont affichés.
MANUEL: le mode manuel permet de ne pas utiliser les programmes enregistrés
- Pressez la touche MAN. Le symbole « MANUAL » est affiché
- Une première pression sur l'une des touches ou affiche la température souhaitatione
- Chaque pression suivanté modifie la température souhaïée de 0.5^
ECONOMIQUE: cette fonction maintain une température réduite jusqu'à un jour et une heures prédéterminées. Le thermostat repasse ensuite en mode automatique. Elle évite de reprogrammer le thermostat après une absence prolongée (jusqu'à une semaine) et permet une économie maximum.
- Maintenir pressé la touche MAN pendant trois secondes, le symbole « ECONO», le temps de retour et la température économique désirée s'affichent.
- Appuyez sur les touches JOUR, HEURE et MINUTE pour déterminer le moment du retour.
- Appuyez sur ou pour déterminer la température économique désirée.
INTERRUPTEUR (curseur)
Cet interrupteur selectionne les fonctions chauffage, arrêt et 5^
CHAUFFAGE: enclenché le contrôle du système de chauffage. En fonction AUTO le thermostat se réferera aux programmes pour contrôler la température.
ARRET: Cette fonction coupe le système de chauffage.
5^ : Cette fonction maintain le réglage de la température à 5^ minimum pour éviter les risques liés au gel.
FILTRE ( cas d'un chauffage au fioul )
Le thermostat enregistre le nombre d'heure d'utilisation du système. Il affiche ce nombre en appuyant sur la touche FILTRE. Au bout de 250 heures, l'indicateur du filtre clignote pour vous rappeler un évientuel changement ou nettoyage de filtre et remettre le compteur du filtre à zéro. Le compteur du filtre peut être utilisé jusqu'à un maximum de 999 heures et restera ensuite sur cette position jusqu'à ce qu'on le remettre à zéro. Pour faire, appuyez et maintainez la touche FILTRE jusqu'à ce que le compteur affiche 000.
SENSIBILITE, ECART DE TEMPERATURE
L'écart de température est pré-réglé en usine à 1^ . Par exemple, si la température est régée à 20^ , le système de chauffage se déclenché à 19.5^ et se coupe à 20.50^ .
Cet écart est calculable. Vous pouvez désir entre 0.5, 1.0, 1.5 et 2.0^ .
Pour changer l'ecart de température :
- Maintainir la touche RETOUR pendant 3 secondes enfoncée et appuyez sur la touche PROG
- Relâchéz les deux touches.
L'écran affiche SPA et l'écart de température actuel
- Appuyez sur ou pour sélectionner le nouvel SPA (écart de température).
- Appuyez sur la touche RETOUR ou attendez 10 secondes le(retour automatique.
Nota : Choisir un petit écart de température tel que 0.5^ ou 1^ apporte plus de comport (moins de variation de température).
PROGRAMMATION
Nota : le thermostat est à retard automatique : quand une opération n'est pas validée par une pression sur la touche RETOUR, le thermostat revient automatiquement à son état précédent au bout de 5 secondes.
Réglage du jour et de l'heure :
Appuyez sur les touches JOUR, HEURE, MINUTE pour les afficher
Programme pré-enregistré :
Le thermostat dispose de quatre cycles pré-enregistrés pour les jours de la période et deux pour le Week-end.
Ils peuvent etre utilisés telquel ou etre modifiés àvoitrave convenience.
| Heure | Température fixée |
| Jours de la semaine |
| Programme 1 : | 6H00 | 21°C |
| Programme 2 : | 8H30 | 21°C |
| Programme 3 : | 16H00 | 21°C |
| Programme 4 : | 23H00 | 17°C |
| Week-end |
| Programme 1 : | 6H00 | 21°C |
| Programme 2 : | 23H00 | 17°C |
Modification de programme :
1 placer l'inter en position chauffage
2 presser la touche PROG. L'écran affiche l'heure de début du programme et la température souhaitation. L'indicateur « Lundi à Vendredi » apparait indiquant que ce programme sera associé aux jours de la semaine. Le programme 1 clignote pour indiquer qu'il s'agit du programme choisi.
Presser à nouveau la touche PROG pour faire défiler les autres programmes SCHEMA EXAMPLE de la semaine et du Week-end.
3 désirir le programme à modifier en utilisant la touche PROG
4 presser les touches HEURE et MINUTE pour modifier le début du programme et les touches ou pour modifier la température souhaitée.
5 presser la touche RETOUR ou attendre 10 secondes pour un enregistrement automatique.
Notezvoirepropregrammation surle tableau suivant:
Heure Température fixée
Jour de la semaine
Programme 1:
Programme 2:
Programme 3:
Programme 4:
Week-end
Programme I :
Programme 2:
GARANTIE
Les produits DOMLINE bénéficient d'une garantie totale, pieces et main d'oeuvre, d'une durée de 12 mois. Le ticket de caisse restant le seul justificatif d'achat pour faire valeur la garantie.
La garantie couvre les defaunts ou vices caches et s'applique en tout et de cause.
Sont exclus de la garantie :
(1) Les produits répartis par des tiers
(2) Les pannes dues à une mauvaise utilisation ou à un entretien défécuèux.
3) Les pieces d'usure normal
Ceci n'est pas un document contractuel. La société UNFIRST se reserve le droit de modifier à tout moment les caractéristiques de ses produits.
Les produits DOMLINE sont distribués par le société UNIFIRST.
UNIFIRST
ZI DE LA BORIE
43120 MONISTROL SUR LOIRE
