MODE D'EMPLOI ST-7300K TECHNICS
Nous vous remercions d'avoir besoin ce produit, et nous vous souhaitons la bienvenue dans la famille sans cette grandissante des possesseurs satisfaits de produits "Technics" dans le monde entier. Nous sommes certains
que you obtienda une satisfaction maximum de ce nouveau complément à votre foyer.
Veuillez dire soigneusement ces instructions d'emploi, et les conserver pour pouvoir vous y reporter facilement.

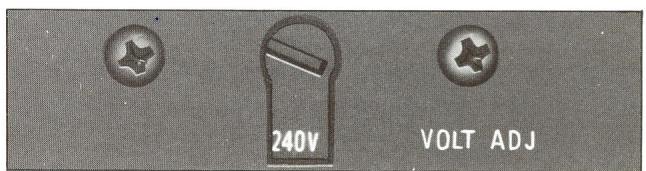

AVANT L'UTILISATION DE CET APPAREIL
Régler le sélecteur de tension en fonction du voltage local. Le voltage désiré peut être facilement régle en utilisant un tournevis ordinaire. Ne jamais oublier de toujours placer correctement le sélecteur de tension car cet apparéil pourrait se déterminer complètement en cas de mauvais réglage.

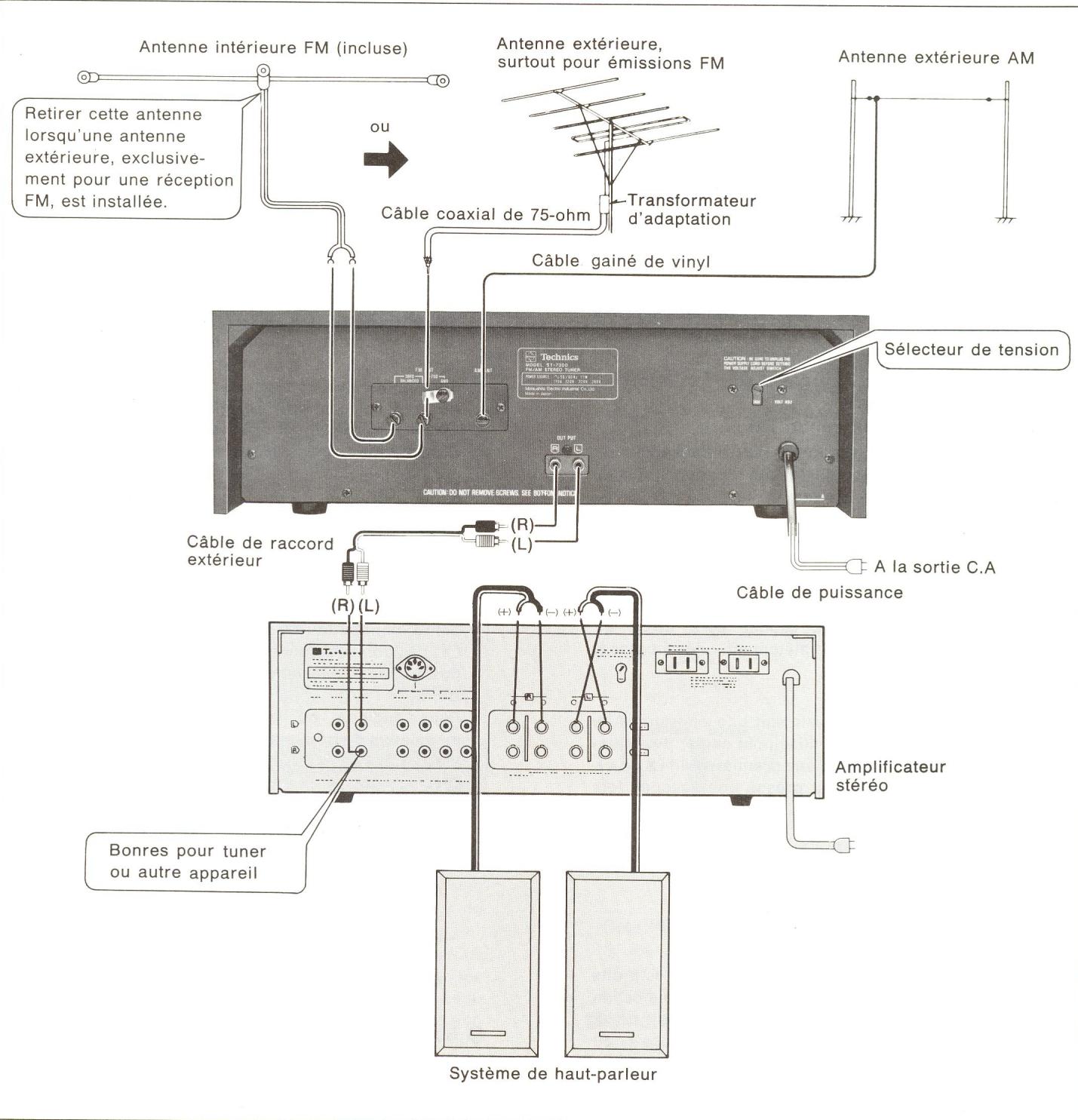

ELEMENTS DU SYSTEME STEREO ET LEURS RACCORDS

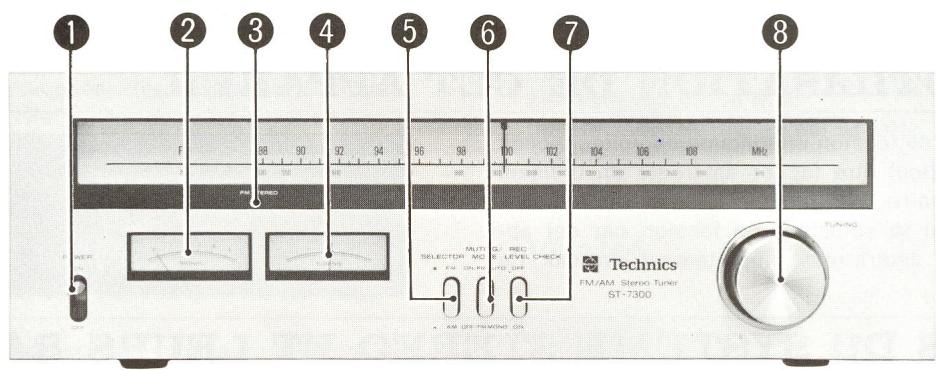

COMMANDES DU TABLEAU FRONTAL ET LEURS FONCTIONS
1 Commutateur d'alimentation
Ce commutateur sert àmettre en marche et à éteindre l'appareil.
En mettant en marche ("ON"), l'alimentation est fournie et le cadran et le compteur s'éclairent.
Indicateur d'intensité sonore
Tournier le bouton d'accord et régler l'iguille du cadran à proximé de la bande de fréquence de la station voulue. Regarder l'indicateur d'intensité sonore et régler son aiguille sur la position maximum.
3 Indicateur de sté reproduction
Cet indicateur pour émissions de Modulation de fréquences (FM), s'allumera lorsqu'une transmission FM est reçue. Cependant, il ne s'éclairera pas, même lors d'une émission FM, si le commutateur de mode d'oscillation/réglage silencieux ⑥ est réglé sur "off/FM mono", (Arrêt/FM monophonique).
4 Compteur d'accord de centre FM
Pour les émissions FM, accorder approximativement en vous référant à Indicateur d'intensité sonore②; ajustez la position de moindre distorsion, la meilleure, avec le compteur d'accord de centre FM.
L'aiguille du compteur est au centre si aucune émission n'est reçue. Durant l'accord, l'aiguille se meut à gauche et à droite. Quand la station est accordée, l'aiguille returne au centre. Si le contrôle d'accord est réajusté, l'aiguille bougera encore à gauche et à droite et, quand l'émission est complètement désaccordée, l'aiguille returne au centre.
5 Selecteur de source
Ce selecteur permet deCHOISIR soit une émission AM, soit une émission FM. Il est utilisé pour capter des émissions AM lorsqu'il est poussa une première foid (一 - 一) et émissions FM lorsqu'il est pressé une seconde fois (一 - 一)
FM:
Réception d'émissions FM.
AM:
AM: Réception d'émissions AM.
⑥ Commutateur de mode d'oscillation/réglage silencieux
Ce commutateur est utilisé pour l'élimination des bruits parasitaires entre les stations durant la sélection d'émissions FM, ainsi que pour le changement de la réception d'émissions FM, "stéréophoniques" ou "monophoniques".
Appuyer sur ce commutateur (1-1) pour le mode "OFF/FM MONO" (Arrêt/FM monophonique) et appuyer encore une fios pour le ramener sur uneposition de
ON/FM AUTO:
Laisser normalement dans cette position. Dans cette position, les bruits parasitaires engendrés entre les stations et propres aux émissions FM (bruits de fond entre les stations) sont éliminés et les émissions stéreophoniques et monophoniques sont respectivement reçues en tant que "stéreo" et "mono".
OFF/FM MONO:
A utiliser dans cette position lorsque la réception d'émissions FM est féquèment affectée par des bruits (dans les régions où l'intensité de champ est faible; par exemple, dans les régions montagneuses ou dans les "couloirs" entre des immeubles d'une hauteur élevée). Bien que les émissions stéréophoniques soient reçues en tant que "monophoniques", les bruits seront réduits de façon importante.
Etant donné que les bruits parasitaires entre les stations ne sont pas éliminés dans cette position, désir les stations en diminuant le volume de puissance.
7 Commutateur de régulation de niveau de réception
Ce commutateur est utilisé pour le réglage du niveau d'enregistrement de la platine magnétophone. Lorsque le commutateur est tourné sur "ON", des signaux dans le voisinage de 440 Hz seront entendus à un niveau prédéterminé et ainsi, la mise au point du niveau d'enregistrement qui a été faite jusqu'à maintainant par la retransmission horaire ou tout autre système du même genre, peut se faire très facilement. La position d'enforcement (1-1) est "ON" et la position de dépassement (1-1) est "OFF".
OFF:
Pour audition ou enregistrement d'émissions de modulation de fréquence (FM) et de modulation d'amplitude (AM).
ON:
Pour la mise au point du niveau d'enregistrement de la platine magnétophone avant l'enregistrement.
- Pour l'enregistrement avec la platine magnétophone à cellule pick-up.
- Régler l'aiguille du compteur pour indiquer un voisinage de -2 dB.
- Pour enregistrement avec une platine à "bobinage ouvert".
Régler l'aiguille du compteur dans le voisinage de 0 dB.
Boulon d'accord
Ce réglage est utilisé pour sélectionner l'émission désirée. Pour désirer l'émission désirée, tourner ce réglage tout en observant à Indicateur d'intensité sonore② et Compteur d'accord de center FM④.
FONCTIONNEMENT
EMISSIONS FM:
< Fonctionnement de la seLECTION du pré-amplificateur principal:>
Pousser l'interrupteur-permutateur de circuit d'entree sur "tuner" (synthonisateur).
Pousser l'interrupteur de contrôle de bande sur "source".
3 Tourner le réglage de volume dans le sens inverse des aiguilles d'une montre pour un niveau de volume minimum. En le maintainant légarement tourné dans le sens des aiguilles d'une montre, cela facilitera la selection d'émissions ultérieures.
4 Appuyer sur l'interrupteur d'alimentation pourmettre en marche l'alimentation.
< Fonctionnement de cet apparéil>
Appuyer sur l'interrupteur d'alimentation ① pourmettre en march l'alimentation.
2 Appuyer le commutateur selecteur ⑤ sur FM (一 - 一)
3 Régler le commutateur régulateur de niveau de récep-tion sur la position "OFF"(■-■).
4 Appuyer sur commutateur de mode d'oscillation/réglage silencieux ⑥ sur "ON/FM AUTO" ou "OFF/FM MONO". (Appuyer sur la position "OFF/FM MONO" en cas de bruits parasitaires exagérés).
5 Tourner le bouton d'accord ⑧ de synchronisation pour désirir l'émission désirée, tout en observant le Indicateur d'intensité sonore ② et compteur d'accord de centre FM ④
Réglage de volume
- Regler le volume sonore, la qualite de la tonalite etc, à la section du pré-amplificateur principal.
EMISSIONS AM:
Les réglages autres que les suivants doivent être faits de la même manière que pour une réception d'émissions FM.
< Fonctionnement de cet apparéil >
Appuyer le commutateur selecteur ⑤ sur"AM"(1-).
2 Choiser la station souhaitée avec le bouton d'accord ⑧ de synchronisation, tout en observant le Indicateur d'intensité sonore ②
Pour le fonctionnement du pré-amplificateur principal, pour l'ensemble des émissions de Modulation de fréquence (FM) et de Modulation d'amplitude (AM), dire attentivement les instructions de manoeuvre concernant l'amplificateur.

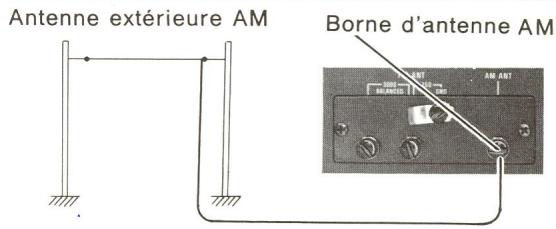

RACCORD ET EMPLOI DE L'ANTENNE AM
Cet apparéil comprend une antennée à amé de ferrite extrémement sensible pour la réception des émissions AM. Il n'est donc pas nécessaire de faire le raccord avec une antennée extérieure sauf dans une zone où les signaux ne sont percés que très faiblement.
Dans des régions à faibles signaux, éloignées des stations émettrices, de même que dans des régions montagneuses ou dans des quartiers de batiments en béton armé, cette antennée à âme de ferrite ne peut pas donner de réception satisfaisante. Dès lors, installer une antennée AM extérieure et la brancher à la borne d'antenne AM de cet appariel, comme indiqué sur la figure.
Il est recommandé de placer l'antenne extérieure AM horizontally au-dessus du sol, et d'employer pour elle un cable gainé de vinyle d'au moins 5 mètres de
longueur (12 metresdonnent habituèlementlesmeilleurs résultats).
RACCORD ET EMPLOI DE L'ANTENNE FM
Afin d'assurer la meilleure réception d'émissions FM il est nécessaire de faire usage d'une antennée appropriée aux conditions de votre zone.
Choisissez la meilleure antenne après consultation des renseignements pourvus ci-dessous.
■ANTENNE FM, ACCOMPAGNANT L'APPAREIL:
Que l'appareil soit place à proximité de la station émettrice où les signaux sont suffisamment puissants, ou dans les banlieues d'une ville où les interférences sont faibles, il est possible d'obtenir un certain degré de réception grâce à l'antenne l'accompagnant.

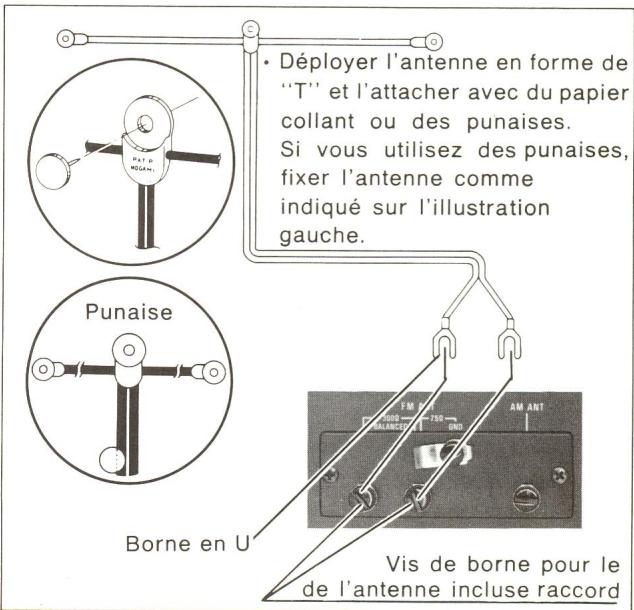

Raccord et installation:
Raccorder les extrémités de l'antenne (celles dont les bornes sont en forme de U) aux bornes d'antenne FM de cet appeareil. Ensuite, en tenant à deux mains l'autre extrémité de l'antenne en forme de "T", tournier l'antenne, la soulever et l'abaisser tout en écouteant l'émission FM. Lorsque l'endetroit deILAmeille reception est obtenu, attacher l'antenne à un mur à I'aide de papier collant ou de punaises.
Nota:
Si les bornes de jonction sont court-circuités on obtiendra des conditions similaires à celles d'une antenné qui ne serait pas branchée.
■ UTILISATION D'UNE ANTENNE FM SPECIALE (VENDUE SEPAREMENT)
① Comment désir une antenné FM spéciale
(A) A proximé de la station émettrice où les signaux sont forts (dans le champ de l'antenne de transmission de la station émettrice):
RACCORD ET EMPLOI DE L'ANTENNE FM (suite)
Lorsque l'appareil se trouve a proximite de la station émettrice, l'antenne incluse a l'achat est utilisée pour bien capter l'émission. Mais celle-ci peut cependant etre facilement affectee par des bruits d'allumage d'automobile ou par des problemes de reception "sous plusieurs angles". C'estpourquoi, il est recommande d'utiliser une antennefM spécialea3,4ou5elements afin d'obtenir la(Meilleure qualite de reception possible. En general, une antennae a plusieurs elements possede de measles caractéristiques directionnelles, de même qu'une的良好 sensibilité aux signaux. De plus, elle diminue les problemes de reception "sous plusieurs angles" et d'interréference radio.
Note en ce qui concerne la réception "sous plusieurs angles":
La réception "sous plusieurs angles" est la réception de deux signaux ou plus provenant d'une même station émettrice: l'un est reçu directement de la station, tandis que l' (les) autre(s) est capté indirectement lorsque des montagnes ou des batiments proches le renvoient. Ce signal reflèchi provoque une distorsion du son, car il perturbe le signal direct.
Note en ce qui concerne les bruits d'allumage:
Ces bruits d'allumage, perturbant l'émission, sont dus aux interférences électriques causées par la présence dans le voisinage d'automobiles ou de velomoteurs.
(B) A distance de la station émettrice ou les signaux sont faibles et la réception difficile (à proximate de montagnes, grands immeubles ou obstaclessemblables):
Il est conseilé d'installer une antenné FM à 5 éléments lorsqu'ell'appareil est placé dans des endroits tels que ceux cités ci-dessus.
Note: Le nombre d' éléments nécessaires pour pouvoir capter dans votre zone dépendra des conditions locales réelles. Pour obtenir l'avis d'un spécialiste, consulter le fournisseur de l'appareil.

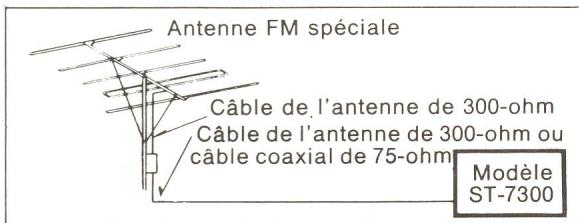

② Cables de raccord d'antenne et l'adaptation de l'impédance
(A) Câblage de raccord d'antenne
Pour raccorder l'antenne, cet apparéil possède deux types de bornes: bornes de 300-ohm et de 75-ohm. Il est possible de brancher soit une antenné de type 300-ohm, soit un cable coaxial de 75-ohm. Cependant, afin de réduire les bruits d'intérêrence, il est recommendé d'utiliser un cable coaxial de 75-ohm plutôt qu'une antenné de 300-ohm, dans des endroits de traffic automobile intense, à proximité de zones industrielles ou de lignes électriques à haute tension.

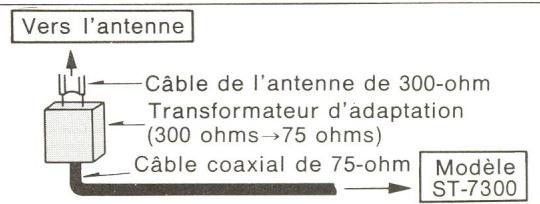

(B) Adaptation d'impédance
Lorsque l'on utilise un cable coaxial de 75-ohm, il est nécessaire de placer, entre cet appeareil et l'antenne, un transformateur d'adaptation qui modifie l'impédance.
Notez cependant que certaines antennes sont déjà équipées d'un transformateur d'adaptation intégre,
rendant inutil l'utilisation de tout autre transformateur.
③ Raccord de l'antenne à l'appareil

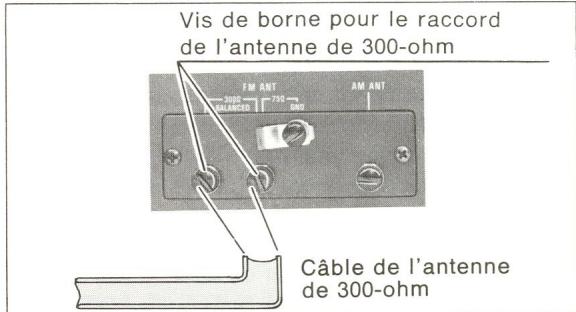

(A) Lorsque l'on utilise un cable de raccord de 300-ohm.
Dévisser de 2 ou 3 tours les vis des bornes de l'antenne et y raccarder le cable puis resserrer les vis.
Remarquer que ce cable de raccord entre l'appareil et l'antenne ne doit pas etre plus long que nécessaire, de maniere a reduire le bruit ou toutes ondes electriques indesirables.

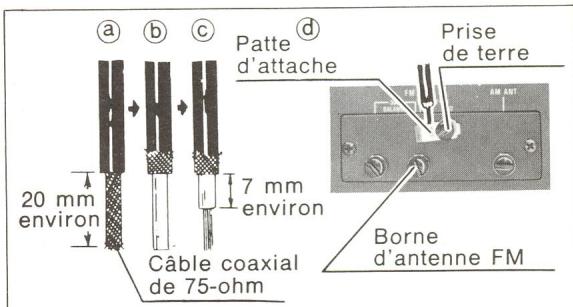

(B) Lorsque l'on utilise un cable coaxial de 75-ohm.
aEnlever la gaine du cable coaxial sur une longueur de 20~mm environ.
⑥ Couper 10mm de la protection metallique et replier le reste.
Découvrir le fil conducteur sur une longueur de 7mm
Desserrer la vis de la prise de terre, raccorder le cable coaxial sous la patte d'attache et desserrer la vis.
S'assurer que la partie du fil conducteur du cable coaxial est en contact avec ce support.
Pour finir, connecter le fil conducteur du cable coaxial à la borne d'antenne (située au-dessus de la prise de terre). Les raccords sont alors terminés.
e
Antenne FM spéciale
Vis de borne pour le raccord du cable coaxial de 75-ohm
Nota:
Si les fils blindés et les cables conducteurs sont court-circuités, on obtendra des conditions similaires à celles d'une antennée qui ne serait pas branchée.

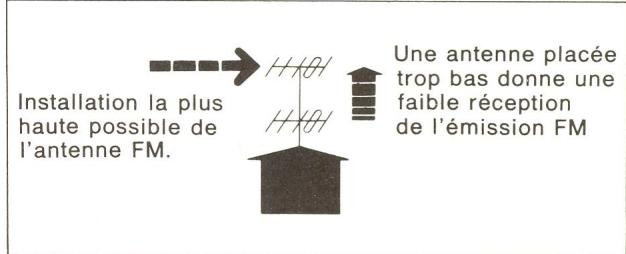

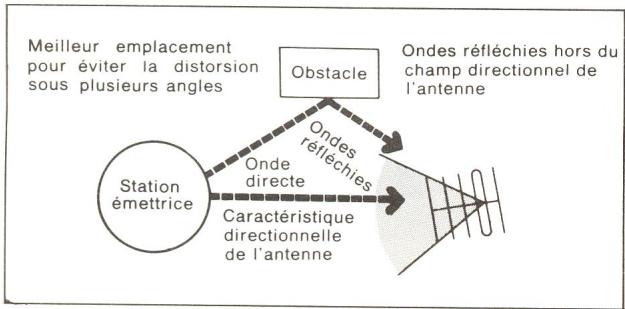

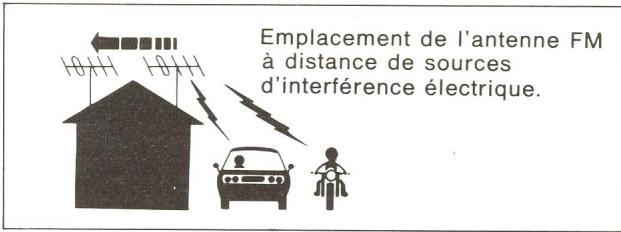

■ INSTALLATION D'UNE ANTENNE DESTINEE UNIQUEMENT AUX EMISSIONS FM
L'emplacement de l'antenne destinée exclusivement aux émissions FM est un facteur très important pour déterminer la qualité des tons. Meme la meilleure antenne ne livrera pas de bonnes performances si elle est installée au mauvais endroit.
Lisez donc attentivement les renseignements ci-dessous avant de decide de l'emplacement de I'antenne.
(1) A proximé d'obstacles tels que montagnes ou hauts immeubles les signaux émis, réfléchis par ces obstacles (ondes réfléchies), provoquent des interférences dans les signaux reçus directement de la station émettrice (ondes directes). Il en résultat une distorsion sous plusieurs angles qui empêche la nette séparation dessons gauche et droit.
(2) Afin d'éviter les interférences causées par les bruits d'allumage d'automobile, il est commandé d'installer l'antenne le plus loin possible de la route, de la façon indiquée sur la figure. Il est aussi préféable de l'éloigner de toute lampe au néon.
(3) Installer l'antenne à 2 mètres ou plus d'un tout métallique, d'un immeuble en béton ou d'autres antennes, de télévision par exemple.
(4) Les antennes FM possèdent de grandes qualités directives. Cela peut dire qu'elles sont beaucoup plus sensibles aux signaux FM d'une certaine direction只不过 qu'à ceux d'une autre direction. C'est pour cela que l'antenne devrait être place dans la direction qui assure la meilleure réception.
(5) S'il est généralement vrai qu'il est préférible de placer une antennene en hauteur, il se peut pourtant que selon l'emplacement une antennene moins élevée se révèle plus avantageuse. Sauf en cas de conditions spéciales une hauteur de 4 m ou plus au dessus du sol est recommandée.
(6) Toujours placer l'antenne à distance des lignes électriques; si elle tombait et entrait en contact avec ces lignes, cela pourrait être dangereux.
EN VUE D'UNE PLUS LONGUE ET PLUS SURE UTILISANTION DE L'APPAREIL
Pour jour au maximum des qualités de cet apparéil et pour s'en assurer une bonne manipulation, lisez attentivement les informations suivantes.
Il est dangereux d'utiliser cet apparéil à une tension autre que la tension nominale.
Un risque de combustion est à craindre si l'appareil est raccordé à une source d'alimentation différente de la tension nominale. Soyez prudent en ce qui concerne ce problème.
- S'assurer de ne jamais toucher le cable d'alimentation avec des mains humides, afin d'éviter tout danger de chocolélectrique. Ceci est vrai, bien sur, pour tout apparéil électrique.
Eviter de tirer sur le cable d'alimentation
- Ne jamais tirer sur le cable d'alimentation pour le débrancher. Toujours débrancher le cable d'alimentation en tirant sur la fiche seulement.
EN VUE D'UNE PLUS LONGUE ET PLUS SURE UTILISANTION DE L'APPAREIL (suite)
3. EMPLACEMENT DE L'APPAREIL:
- Un endroit hors de portée des rayons solaires.
- Choisir un endroit qui assure une bonne ventilation: à 10 cm au moins de murs ou autres surfaces, et à distance de rideaux ou autres matériauxsemblables qui obstrueraient les grilles de refroidissement supérieures et arrières.
4. NE JAMAIS APPROCHER L'APPAREIL D'UNE SOURCE DE CHALEUR:
Eloigner l'appareil de tout chauffage ou tout autre source de chaleur car la chaleur émise par ceux-ci peut déformer les parties plastiques de cet apparéil, endommager son coffrage, et pourrait à la limite l'en-flammer.
5. NE JAMAIS UTILISER DE PRODUIT INSECTICIDE SUR CET APPAREIL:
- Si un insecticide est pulverisé sur le coffrage ou sur des parties plastiques de l'appareil, des fissures ou des morsures de la matière pourraient apparaitre.
- En plus, de telles pulverisations risquent de cause le feu, aussi est-il recommandé de prendre grand soin.
6. PRECAUTIONS POUR LES FAMILLES AVEC Prendre garde de ne pas introduire dans l'appareil de petits objets métalliques ou autres.
- Il est de plus长时间 bon de recommender aux enfants de ne jamais introduire d'objets dans la grille de refroidissement, tels que jouets ou tournevis car ceux-ci peuvent provoquer un chocolélectrique ou amener un mauvais fonctionnement de l'appareil.

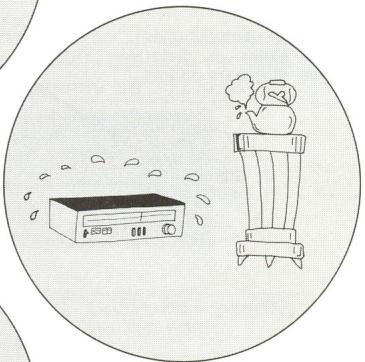

7. PRECAUTIONS VIS-A-VIS DE L'EAU:
Il y a danger de feu ou de chocolélectrique lorsque de l'eau se repand sur l'appareil, eau d'un vase renversé par exemple. Déconnecter immédiatement le cable d'alimentation de la prise electrique, et contacter le fournisseur de l'appareil.
8. ACCIDENTS CAUSES PAR REPARATIONS MALHABILES:
Surtout, ne jamais essayer de transformer, reconstruire ou réparer cet apparéil. Ne toucher aucune piece interne afin d'éviter toute secousse électrique ou autre accident.
9. NE PAS OUBLIER D'ETEINDRE L'APPAREIL:
Après avoir utilisé cet apparéil, s'assurer une fois de plus qu'il est bien étant. Si l' apparéil reste en veilleuse pendant longtemps, cela peut non seulement l'endommanger et donc écouter son temps d'emploi utile, mais peut également provoquer tout accident dangereux.
4
3
5
6
7
8
9
ENTRETIEN DU COFFRAGE
- Lorsque l'appareil est sale, le frottier avec un linge doux et sec. S'il est très sale, tremper le ligne doux dans une solution savonneuse, le tordre convenablement et essuyer ensuite l'appareil. ÀpRES ce nettoyage, l'essuyer encore une fois avec un linge sec.
- Ne pas employerer d'alcool, dissolvant, essence, insecticide ou autres produits chimiquessemblables sur le coffrage de cet appeareil car ces produits peuvent l'endommager; c'est à dire l'écailler ou lui enlever le lustre.
- Pour le nettoyage, ne jamais utiliser de linge humide ou traité chimiquement.
ACCESSOIRE
Antenne FM 1
Cable de raccord extérieur 1
CHARACTERISTIQUES
SECTION TUNER FM
(IHF)
| Gamme de fréquences | 88~108 MHz | |
| Borne d'antenné | 300Ω (symétrique) | |
| 75Ω (asymétrique) | ||
| Sensibilité | 2.0μV | |
| Signal/Bruit 46 dB sensibilité STEREO | ||
| 19μV, 75Ω | ||
| Distorsion harmonique | ||
| MONO | 100 Hz | 0.2% |
| 1 kHz | 0.2% | |
| 6 kHz | 0.5% | |
| STEREO | 100 Hz | 0.4% |
| 1 kHz | 0.4% | |
| 6 kHz | 0.5% | |
| Signal/Bruit | ||
| MONO | 75 dB | |
| STEREO | 70 dB | |
| Réponse de fréquence | 20 Hz~15 kHz, +0.2 dB -1.0 |
| Sélectivite alternée par canal | 75 dB |
| Taux de capture | 1.0 dB |
| Rejet d'image (à 98 MHz) | 55 dB |
| Rejet FI (à 98 MHz) | 82 dB |
| Rejet de réponse parasite (à 98 MHz) | 80 dB |
| Suppression AM | 55 dB |
| Déparation stéréophonique | à 1 kHz, 45 dB à 10 kHz, 35 dB |
| Courant de dispersion | à 19 kHz, -60 dB à 38 kHz, -60 dB |
(DIN 45 500)
| Sensibilité (±40 kHz) | 2.0μV, Signal/Bruit 30 dB, 300Ω |
| 1.8μV, Signal/Bruit 26 dB, 300Ω | |
| 1.5μV, Signal/Bruit 20 dB, 300Ω | |
| 1.4μV, Signal/Bruit 30 dB, 75Ω | |
| 1.2μV, Signal/Bruit 26 dB, 75Ω | |
| 1.0μV, Signal/Bruit 20 dB, 75Ω | |
| Distorsion harmonique totale | |
| MONO | 0.2% |
| STEREO | 0.4% |
| Signal/Bruit (±40 kHz) | |
| MONO | 69 dB |
| STEREO | 65 dB |
| Courant de dispersion | |
| 19 kHz | -60 dB |
| 38 kHz | -60 dB |
| Equilibrage de canaux (250 Hz~6300 Hz) | ±1.5 dB |
| Point limite | 1.2μV |
| Bande passante Amplificateur FI | 200 kHz |
| Démodulateur FM | 820 kHz |
SECTION TUNER MA
| Gamage de fréquence | 525~1605 kHz |
| Sensibilité | 30/μV |
| 260/μV/m | |
| Sélectivité | 20 dB |
| Rejet d'image ,a 1000 kHz) | 45 dB |
| Rejet FI (à 1000 kHz) | 40 dB |
GENERALITES
| Tension de sortie & impédance | 0.5V/4.7kΩ |
| Consommation | 11W |
| Alimentation | 50/60 Hz, 110/120/220/240V |
| Dimensions (L × H × Pr) | 410 × 139 × 317 mm |
| Poids | 5.1 kg |
