PULSAR ELLIPSE 1200 - Onduleur MGE UPS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Onduleur monophasé
Caractéristiques techniques principales	Technologie Line-Interactive, régulation automatique de la tension (AVR)
Alimentation électrique	Entrée : 230 V, Sortie : 230 V
Dimensions approximatives	Dimensions : 330 x 140 x 220 mm
Poids	Poids : 10 kg
Compatibilités	Compatible avec les équipements informatiques, les serveurs et les systèmes de télécommunication
Type de batterie	Batterie plomb-acide, remplaçable
Tension	Tension de la batterie : 12 V
Puissance	Puissance de sortie : 1200 VA / 720 W
Fonctions principales	Protection contre les surtensions, filtrage des parasites, autonomie en cas de coupure de courant
Entretien et nettoyage	Vérification régulière des batteries, nettoyage des contacts et des ventilateurs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de remplacement des batteries
Sécurité	Protection contre les courts-circuits, surchauffe, et surcharge
Informations générales utiles	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - PULSAR ELLIPSE 1200 MGE UPS

Comment savoir si mon MGE UPS Pulsar Ellipse 1200 fonctionne correctement ?

Vérifiez les indicateurs LED sur l'appareil. Si la LED verte est allumée, l'onduleur fonctionne correctement. Si la LED rouge s'allume, cela indique un problème.

Que faire si l'onduleur ne s'allume pas ?

Assurez-vous que l'onduleur est correctement branché à une prise électrique fonctionnelle. Vérifiez également le fusible ou le disjoncteur de la prise.

Comment remplacer la batterie de l'onduleur ?

Éteignez l'onduleur et débranchez-le. Retirez le couvercle, déconnectez la batterie usagée et remplacez-la par une nouvelle en veillant à respecter les polarités.

Mon appareil est bruyant, que faire ?

Un bruit excessif peut indiquer un problème de ventilation ou une surcharge. Vérifiez la charge connectée et assurez-vous que l'onduleur est bien ventilé.

Comment savoir si mon onduleur est en mode batterie ?

Si l'alarme sonore se déclenche et que la LED verte clignote, cela signifie que l'onduleur fonctionne sur batterie.

Que faire si l'onduleur ne charge pas la batterie ?

Vérifiez la connexion de la batterie et testez la prise électrique. Si le problème persiste, la batterie pourrait être défectueuse et nécessiter un remplacement.

Puis-je connecter des équipements de haute puissance à cet onduleur ?

Non, l'onduleur MGE Pulsar Ellipse 1200 a une puissance de sortie maximale de 1200 VA. Ne dépassez pas cette limite pour éviter d'endommager l'appareil.

Comment effectuer un test de fonctionnement de l'onduleur ?

Débranchez l'onduleur de la prise électrique et observez si les appareils connectés continuent de fonctionner. Cela indique que l'onduleur fonctionne correctement.

Où puis-je trouver des pièces de rechange pour cet onduleur ?

Les pièces de rechange peuvent être commandées auprès des revendeurs agréés ou directement sur le site du fabricant.

Y a-t-il des recommandations d'entretien pour l'onduleur ?

Vérifiez régulièrement l'état de la batterie et nettoyez les évents de ventilation. Évitez de placer l'onduleur dans des endroits humides ou poussiéreux.

MODE D'EMPLOI PULSAR ELLIPSE 1200 MGE UPS

Logiciel de sécurité et de gestion d'énergie

(pour onduleurs avec port de communication)

Sur les onduleurs disposant d'un port de communication "com. port" (voir au verso de cette notice), il vous est possible d'utiliser des fonctions logicielles de supervision de l'onduleur et de sécurité pour votre système.

Vous trouverez ces logiciels:

soit sur le CD-Rom Solution-Pac s'il est fourni avec votre onduleur. soit en téléchargement libre sur le site WEB de MGE UPS SYSTEMS à l'adresse : http://www.mgeups.com, rubrique "Download area".

En toutes circonstances, le site WEB de MGE UPS SYSTEMS vous permet de télécharger toute mise à jour partielle ou version complète de votre logiciel Solution-Pac.

Sous Windows 2000 et Apple Mac OS > 9.0.4, si votre onduleur MGE UPS SYSTEMS dispose d'un port USB, l'intégration au gestionnaire d'énergie est automatique.

Si vous recherchez des fonctionnalités avancées, vous pouvez installer les logiciels MGE pour Windows 2000 ou Mac OS.

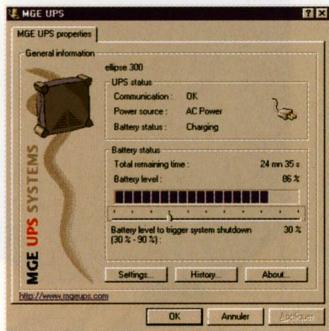

Ecran de supervision de votre onduleur

Communication des ports

Port série

Protection ligne de données

Ports de communication

Si votre onduleur est équipé d'un port de communication en face arrière (repère "com. port"), vous pouvez utiliser les logiciels MGE UPS SYSTEMS pour superviser votre onduleur depuis votre ordinateur et assurer la sécurité automatique de votre système (voir au recto).

Port USB

Si vous souhaitez utiliser des fonctions logicielles de surveillance de votre onduleur (sous Windows 98, Windows 2000,...), raccordez le port USB de l'onduleur à un port USB de votre ordinateur grâce au câble fourni avec votre onduleur. NB : sous Windows 95 et NT 4, il n'est pas possible d'exploiter ces fonctions avec un onduleur ayant un port USB. Utilisez un onduleur MGE UPS SYSTEMS avec port série.

Port série

Siyoussouhaitezutiliserdes fonctions logiciellesde surveillance devoire ondulier(sousWindows95/98, Windows2000, Linux, Unixware, Novell Netware...), raccordece port serea un port sereidevotrecordateurgraceau cordonfourniacavecoyresondulier. InstallesequenselelogicielSolution-Pac ofMGEUPSYSTEMS.

Protection de la ligne de données

Si votre onduleur est équipé de ports identifiés "data line protection", vous pouvez accroître la protection de votre matériel en éliminant les surtensions et perturbations qui peuvent être véhiculées par les lignes de données (lignes téléphoniques, fax, modem, lignes réseaux informatiques,...). Pour cela, raccordez vos lignes de données en utilisant le cordon fourni et en suivant les instructions/schémas du manuel utilisateur de votre onduleur.
