Moteur	Monocylindre 4 temps, 4 soupapes, simple ACT
Cylindrée	124,5 cm³
Refroidissement moteur	Liquide
Puissance maximale	12,4 ch (9,1 kW) à 8 500 tr/min
Couple maximal	9,9 Nm à 6 500 tr/min
Taux de compression	10,5:1
Alimentation	Injection électronique (EFI)
Transmission	Variateur automatique CVT, embrayage centrifuge
Démarrage	Électrique + kick de secours
Vitesse maximale	~105 km/h
Consommation moyenne	3,7 L/100 km
Capacité du réservoir	12 L
Longueur totale	2 165 mm
Empattement	1 475 mm
Hauteur de selle	760 mm
Poids à vide	163 kg
Frein avant	Disque 240 mm
Frein arrière	Disque 200 mm
Pneumatique avant	110/90-13
Pneumatique arrière	130/70-12

FOIRE AUX QUESTIONS - GTS SYM

Quel moteur équipe le SYM GTS 125 ?

Le SYM GTS 125 est animé par un monocylindre 4 temps refroidi par liquide, doté de 4 soupapes et d'un simple arbre à cames en tête. La cylindrée est de 124,5 cm³ pour une puissance de 12,4 ch (9,1 kW) à 8 500 tr/min. L'alimentation se fait par injection électronique (EFI) sur les versions commercialisées à partir de 2010.

Comment démarrer le SYM GTS ?

Le SYM GTS dispose d'un démarreur électrique : mettez le contact, assurez-vous que la béquille latérale est relevée et actionnez le frein avant d'appuyer sur le bouton de démarrage. Un kick de secours est disponible en cas de batterie déchargée.

Quelle est la capacité du réservoir et l'autonomie estimée ?

Le réservoir du SYM GTS 125 contient 12 litres de carburant. Avec une consommation moyenne de 3,7 L/100 km, l'autonomie atteint environ 320 km. Pensez à faire le plein avant d'atteindre la réserve pour éviter toute panne sèche.

Quelle est la vitesse maximale du SYM GTS ?

Le GTS 125 atteint environ 105 km/h en pointe. Le GTS 250 monte à environ 128 km/h et le GTS 300 dépasse les 140 km/h. Ces valeurs varient selon la charge transportée, les conditions météo et l'état mécanique du scooter.

Quelle taille de pneus pour le SYM GTS 125 ?

Le SYM GTS 125 monte des pneus 110/90-13 à l'avant et 130/70-12 à l'arrière. Respectez ces dimensions d'origine pour garantir la tenue de route et la compatibilité avec le système de freinage.

Le SYM GTS 125 est-il équipé de l'ABS ?

L'ABS est disponible sur les versions GTS 125 ABS commercialisées à partir de 2014. Les modèles antérieurs (2007-2013) n'intègrent pas ce système. Vérifiez l'étiquette constructeur ou la documentation de votre véhicule pour confirmer l'équipement.

Mon SYM GTS ne démarre pas, que faire ?

Vérifiez d'abord le niveau de carburant et l'état de la batterie (12 V). Assurez-vous que la béquille latérale est bien relevée : le capteur de béquille coupe l'allumage si elle reste abaissée. Si la batterie est faible, tentez le kick de démarrage. En cas de panne persistante, faites diagnostiquer le scooter chez un réparateur agréé SYM.

Comment accéder au coffre sous la selle du SYM GTS ?

La selle s'ouvre à l'aide de la clé de contact insérée dans la serrure dédiée (ou via la télécommande sur les versions équipées). Le coffre sous selle est moquetté et rétro-éclairé, suffisamment spacieux pour loger un casque intégral accompagné de quelques accessoires.

Quelle huile moteur utiliser pour le SYM GTS 125 ?

Utilisez une huile 4 temps de grade SAE 10W-30, semi-synthétique ou synthétique, conforme aux préconisations SYM. Effectuez la première vidange à 1 000 km, puis toutes les 3 000 km ou une fois par an. Consultez la notice d'origine de votre millésime pour les spécifications exactes.

Quels sont les intervalles d'entretien recommandés ?

Prévoyez une vidange moteur tous les 3 000 km et le contrôle du filtre à air à la même fréquence (remplacement selon état). La vérification des plaquettes de frein, de la bougie et des niveaux est recommandée tous les 6 000 km. Un entretien régulier prolonge la durée de vie du variateur CVT.

Quels sont les freins d'équipement du SYM GTS 125 ?

Le SYM GTS 125 est freiné par un disque avant de 240 mm et un disque arrière de 200 mm. Les versions ABS (à partir de 2014) ajoutent un système antiblocage sur les deux roues pour améliorer la sécurité lors des freinages d'urgence.

Quelle est la hauteur de selle du SYM GTS 125 ?

La hauteur de selle est de 760 mm, accessible à la majorité des gabarits. Le poids à vide de 163 kg reste dans la norme pour un scooter 125 cm³ de ce segment, ce qui facilite les manoeuvres à l'arrêt.

MODE D'EMPLOI GTS SYM

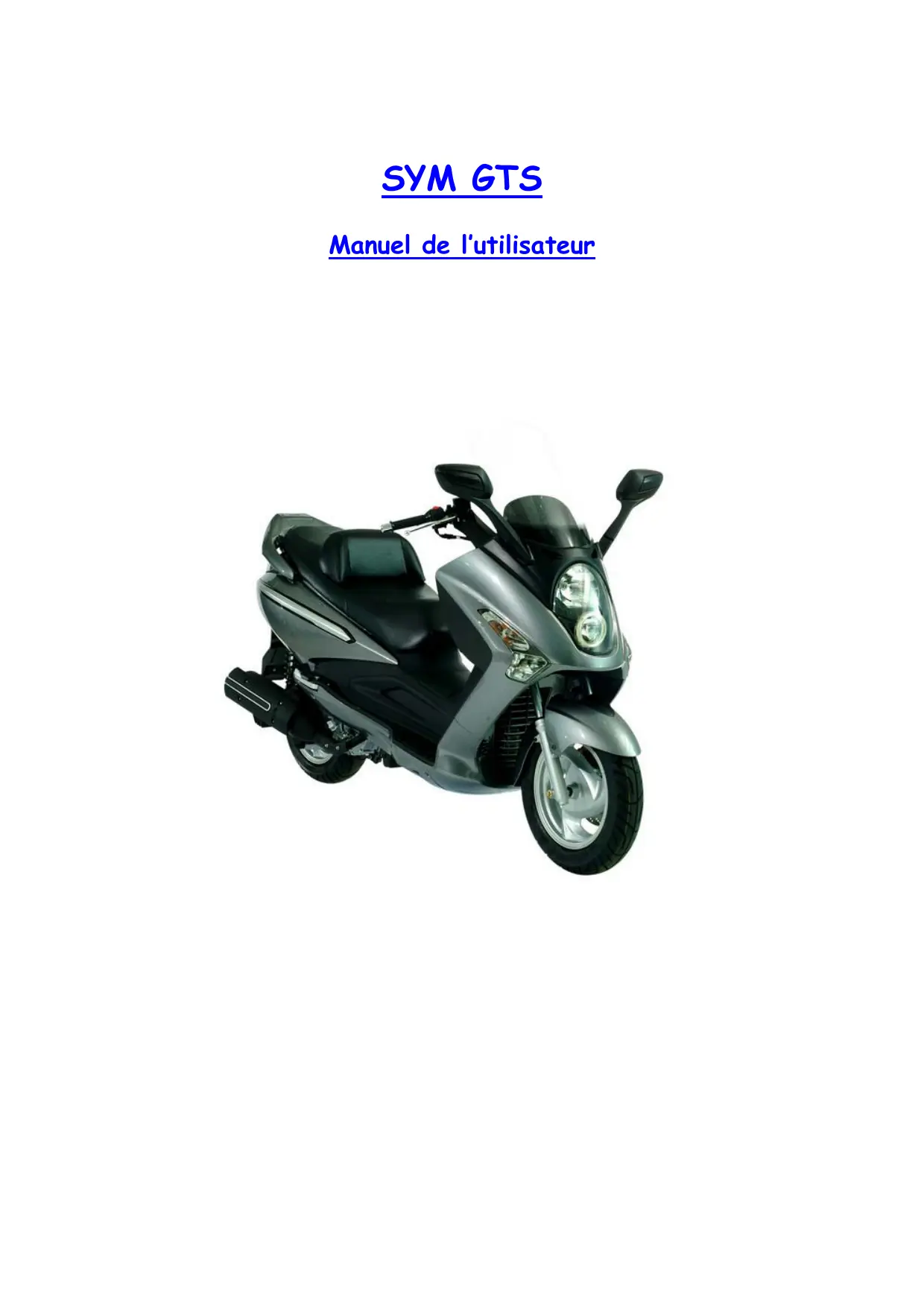

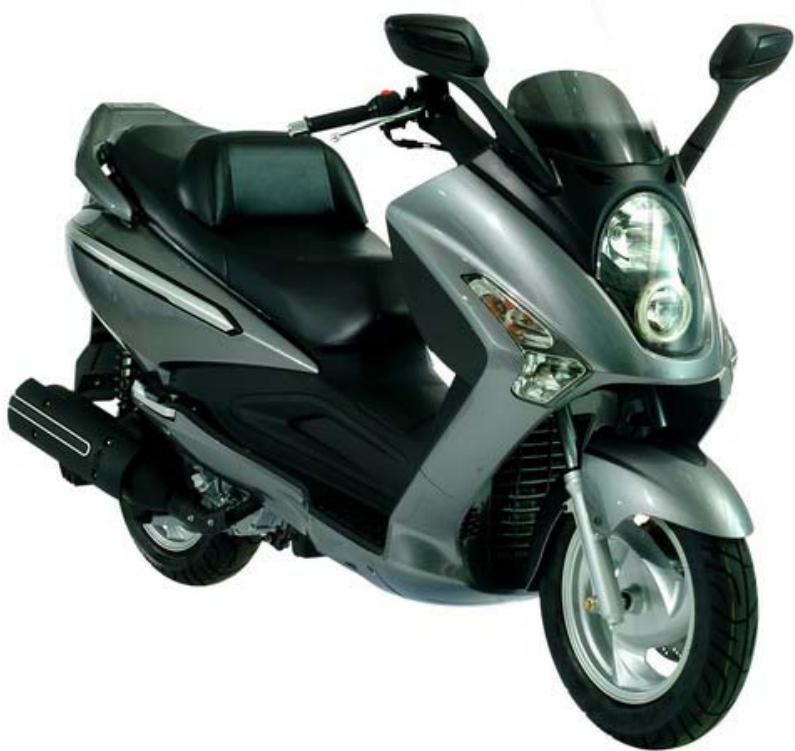

Manuel de l'utilisateur

1. Sommaire 1
2. Points de contrôle 3
3. Avant de conduire 4
4. Règles de sécurité 4
5. Conduite 5
6. Utilisez des pièces d'origine 5

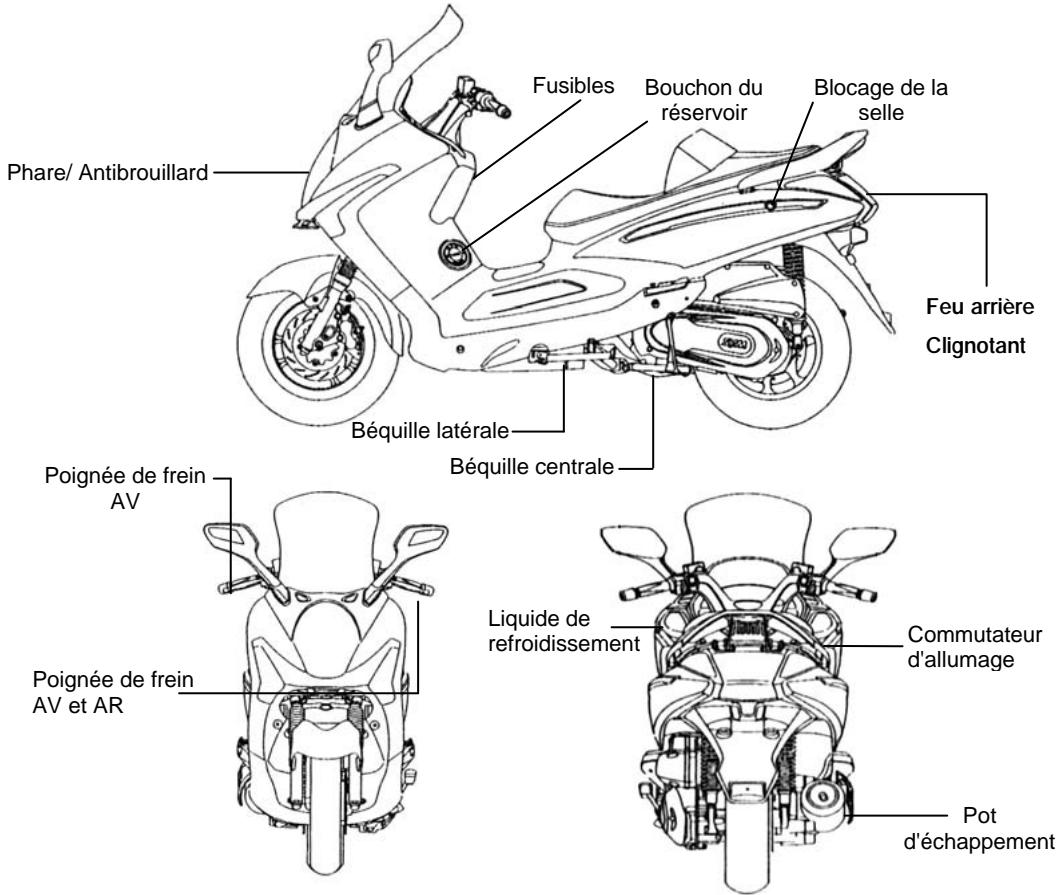

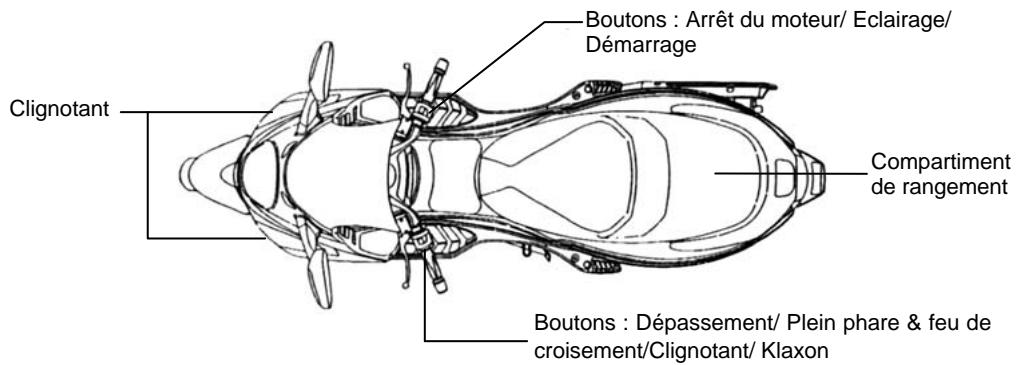

7. Fonction de chaque composant 6

Indicateurs 6 Fonctionnement du commutateur d'allumage 8 Fonction des boutons 9 Crochet 12 Verrouillage de la selle 12 Compartment de rangement 12 Dépose-pied 12 Bouchon du réservoir d'essence 13 Porte-gobelet 13 Freins 14

1. Points importants et précautions pour démarrer le moteur 15
2. La meilleure manière de démarrer 16

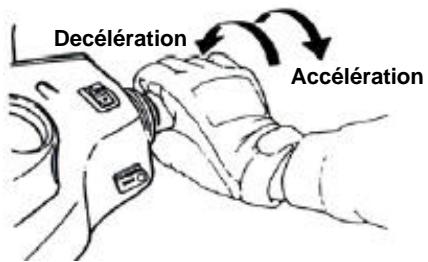

Contrôle de la poignée des gaz 16 Consignes pour se garer 16

1. Contrôle et entretien avant le départ 17

Contrôle de routine 17 Contrôle et vidange de l'huile moteur 17 Contrôle du niveau d'essence 18 Contrôle et vidange de l'huile à transmission 18 Contrôle et réglage du jeu des freins 19 Contrôle des disques de frein 19 Réglage du jeu de la poignée des gaz 20 Contrôle et entretien de la batterie 21 Examen des pneus 22 Contrôle des amortisseurs avant 22 Réglage de la suspension arrêté 23 Contrôle et remplacement des fusibles 23 Contrôle des clignotants et du klaxon 23

Contrôle du phare et du feu arrêté 24 Contrôle du feu de frein. 24 Recherche de fuites de carburant 24 Contrôle de lubrification des divers mécanismes du Scooter 24 Contrôle de la bougie 24 Examen du circuit de refroidissement 25 Ajout de liquide de refroidissement 25 Table des pourcentages de liquide de refroidissement sous différentes températures 26 Fuite des gaz du carter du moteur 26 Contrôle du filtre à air 27 Contrôle du filtre à air du carter gauche du moteur 27 11. En cas de défaut ou de problème 28 Diagnostic lorsque le moteur ne démarre pas. 28 12. Allumage par décharge électrique C. D. I. 28 13. Recommandations pour l'essence 28 14. Huile de transmission 28 15. Précautions avant de conduire le Scooter 29 16. Plan de maintenance périodique 30 17. Spécifications 31

Ce manuel décrit comment utiliser ce Scooter correctement, observer les règles de sécurité de conduite, effectuer les contrôles simples, etc.

Pour vous comporter de conduite et votre sécurité, veuillez lire ce manuel attentivement.

Dans votre intérêt, demandez le Manuel de fonctionnement à votre distributeur SANYANG et lisez attentivement ce qui suit :

• Utilisation correcte du Scooter. Inspection et entretien précédant la livraison.

Afin d'optimiser les performances de votre Scooter, vous nevez effectuer l'inspection et la maintenance périodiques. Lorsque vous avez parcouru 300 kilomètres avec votre Scooter neuf, nous vous recommendons de L'amener chez votre revendeur initial pour la première inspection puis de le faire contrôle régulièrement tous les 1.000 kilomètres par la suite.

• Au cas où les caractéristiques et la structure du Scooter seraient modifiées et donc différentes des photos et des schémas sur le manuel/les catalogues de l'utilisateur, les spécifications et la structure du Scooter représenté ici auront la priorité.

4. REGLES De securite

Lorsque vous conduisez, vous devez rester détendu et vous habiller de façon appropriée, observer le code de la route ; ne vous pressez pas, conduisez toujours prudemment et avec calme.

Habituellement, la plupart des gens conduisent le Scooter qu'ils viennent d'acquérir très prudemment mais lorsqu'ils le connaissent bien ils tendent à devenir intrépides ce qui risque de se solder par un accident.

Rappel:

• Lorsque vous conduisez un scooter, portez un casque et serrez bien la jugulaire.
• Le vent peut s'engouffer dans les vêtements dont les manches sont ouvertes ou flottantes et le bas des manches risque de s'accrocher au guidon, mettant ainsi en jeu votre sécurité.
• Aussi, portez des vêtements aux manches serrées.
• Lorsque vous conduisez, tenez le guidon des deux mains. Ne conduisez jamais d'une main seulement.
• Respectez les limites de vitesse.
• Portez des chaussures à talon plat.
• Faites effectuer la maintenance et l'inspection périodiques selon le plan.

Mise en GARDE !!

• Pour éviter toute brûlure au contact du tuyau d'échappement lorsque vous prenez un passager, vérifiez que votre passager a bien posé ses pieds sur les repose-pied.
• Après avoir roulé, le tuyau d'échappement du Scooter est brûlant, faites attention à ne pas vous brûler lorsque vous effectuez les contrôles ou l'entretien.
• Après un déplacement, le tuyau d'échappement est brûlant, choisissez un endroit approprié pour garer votre scooter afin d'éviter que d'autres personnes ne se brûlent au tuyau d'échappement.

Si vous modifiez les éléments du Scooter, vous risquez de nuire à son intégrité, à ses performances ou au bon fonctionnement et de provoquer des bruits d'échappement insolites, ce qui écoute sa durée de vie.

Par ailleurs, toute transformation est illégale car elle ne respecte pas le modèle ni les spécifications d'origine. Lorsque le Scooter est modifié, il n'est plus couvert par la garantie.

Par conséquent, ne transformez pas votre scooter comme bon vous semble.

• Gardez les parties de votre corps concernées, comme les bras, les paumes des mains, le bas du dos et les doigts de pied, détendues et roulez dans la position la plus confortable possible afin de pouvoir réagir rapidement à chaque fois que les circonstances l'imposent.
• La posture du conducteur a un impact indéniable sur la sécurité de la conduite. En ce qui concerne la position de conduite, veillez à garder le point de gravité de votre corps au centre de la selle. Si le point de gravité de votre corps est à l'arrière de la selle, la charge sur la roue avant est réduite, ce qui peut provoquer des vibrations dans le guidon. Cette façon de conduire est dangereuse.
• Le conducteur négociera les virages beaucoup plus facilement s'il penche son corps vers l'intérieur quand il tourne. De plus, le conducteur se sent déstabilisé si son corps et le Scooter ne penchent pas.
• Lorsque la chaussée est inégale, déformée ou non pavée, le Scooter est difficile à contrôler. Observez à l'avance l'objet de la chaussée, ralentissez et tenez le guidon fermement en vous aidant de vos épaules.
• Conseil: Ne chargez pas inutillement les pédales avec des objets pour ne pas nuir à la sécurité de la conduite et à la manoeuvrabilité du guidon.

La perception du guidon est légèrement différente selon que l'engin est chargé ou non. En cas de surcharge, le guidon risque de tanguer, ce qui nuit à la sécurité de la conduite. Par conséquent, ne chargez pas trop votre Scooter.

• Ne mettez pas de tissus inflammables comme des chiffons entre le carter, l'étal de protection et le moteur afin de ne pas provoquer de départ de feu qui endommagerait les organes.
• Ne placez pas d'objets dans les endroits non conçus pour le chargement afin d'éviter tout dégât.

Conseil

Afin d'optimiser les performances du Scooter et de prolonger sa durée de vie : Le premier mois ou les premiers 1000km correspondant à la période de rodage du moteur et des organes. Evitez les accelérations brusques et limitez votre vitesse à 60 km / h.

6. Utilisez des PIECES d'origine

Afin de préserver les performances optimales du Scooter, la qualité, le matériel et la précision d'usinage de chaque pièce doivent être conformes aux exigences de conception. "Les pièces détachées d'origine SYM" ont été fabriquées dans les mêmes matériaux de qualité supérieure que celles montées sur le Scooter d'origine. Toutes les pièces vendues sur le marché répondent aux spécifications de conception car elles sont parfaitement usinées et soumises à un contrôle de qualité strict. Par conséquent, pour les remplacer, il faut acheter des "pièces d'origine SYM" chez les "distributeurs SYM agréés". Si vous acquérez les pièces bon marché ou si vous utilisez des pièces de rechange factices en vente sur le marché, nous ne pouvons en garantir la qualité ni la longévité. De plus, vous risquez d'être confrontés à des problèmes inattendus et les performances du Scooter risquent d'être diminuées.

• Utilisez toujours les pièces d'origine SYM afin de préserver l'authenticité de votre Scooter et toute sa durée de fonctionnement.

(La description qui suit correspond au fonctionnement de base du Scooter SYM, 4 temps, refroidi à l'eau, qui peut varier selon les différents modèles. (Veuillez consulter la fin de ce Manuel.))

• Avant d'installer la batterie, n'utilisez pas le kick pour démarrer le moteur
• Afin de ne pas avoir de problèmes avec le compteur électrique et de ne pas l'endommager.
• N'essuyez pas les parties en plastique, comme le tableau de bord, le phare avec des solvants organiques tels que
• De l'essence, etc. afin de ne pas abimer ces éléments.

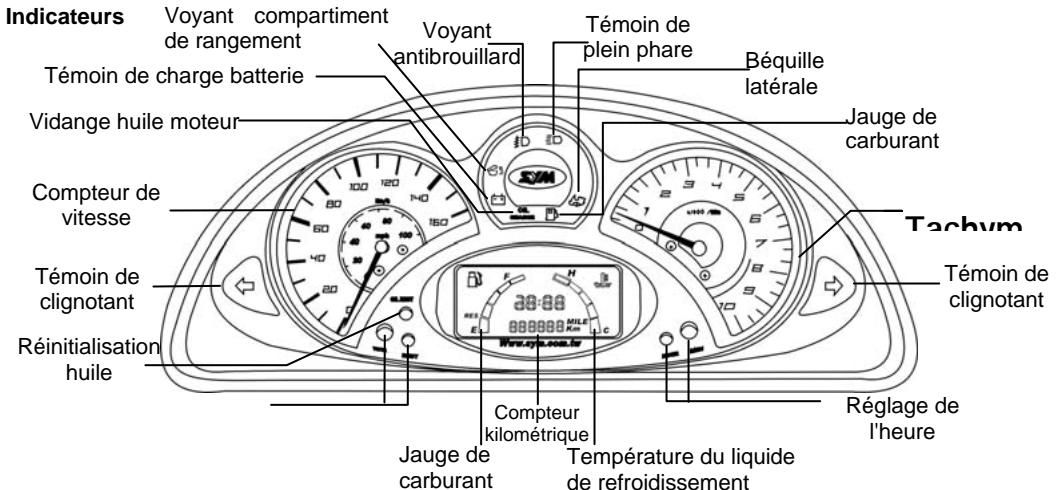

Fonction des boutons des instruments

1. O/R: réinitialiser la jauge d'huile.
2. T/T: passer du nombre total de kilomètres au kilométrage parcouru.
3. T/R: réinitialiser le compteur kilométrique.
4. HOUR: réglage de l'heure (heure).
5. MIN: réglage de l'heure (minutes).
6. Indicateur de plein phare (bleu): Ce voyant s'allume lorsque l'on allume le phare.
7. Indicateur d'antibrouillard (vert): Ce voyant indique que l'antibrouillard est allumé.
8. Voyant du compartiment de rangement: Ce voyant indique que le compartiment de rangement est ouvert.
9. Indicateur de clignotant (vert): Le voyant de gauche ou de droite clignote selon la direction où vous pouze tournier lorsqu'elles mettez le clignotant.

Jauge de carburant:

Lorsque le commutateur d'allumage est sur "OFF", la jauge ne fonctionne pas.

Lorsque la clé de contact est sur "ON" et que l'aiguille est au-dessus de la position "E", elle indique combien de carburant reste dans le réservoir et le voyant d'essence s'allume. Lorsque l'aiguille est au-dessous de la position "E", le voyant de carburant clignote et le voyant d'alarme pour le carburant s'allume (orange). Cela signifie qu'il ne reste que 1,2 litres environ dans le réservoir. Remettez de l'essence sans plomb de 92/95/98 octanes immédiatement.

- Compteur kilométrique:

Ce compteur indique le nombre total de kilomètres parcouru par ce Scooter.

Nombre total de kilomètres : C'est le kilométrage total parcouru par ce Scooter. Il comprend 6 chiffres; 5 pour les kilomètres et 1 pour chaque 100 mètres. (Lorsqu'il dépasse les 100.000 kilomètres, le compteur se remet à zéro.)

Kilométrage parcouru: Le conducteur peut mesurer le nombre de kilomètres parcourus. Il comprend 4 chiffres; 3 pour les kilomètres et 1 pour chaque 100 mètres. (Lorsqu'il dépasse les 1.000 kilomètres, le compteur se remet à zéro.)

Température du liquide de refroidissement du moteur

Il sert à indiquer la température du liquide de refroidissement du moteur.

Lorsque le commutateur d'allumage est sur "ON", l'affichage et l'indicateur de température de l'eau s'allument. Normalement, lorsque le Scooter roule, l'affichage doit se situer au-dessous de la position (H). Si l'affichage reste au-dessus de la position (H), l'indicateur de température de l'eau clignote. Veuillez contrôler le niveau du liquide de refroidissement dans le bocal et vérifier que le ventilateur fonctionne correctement.

Lorsque le moteur tourne par une température élevée pendant une période prolongée, l'affichage reste au-dessus de la position (H). Dans ce cas, le seul moyen de refroidir le moteur est de l'arrêter.

Réglage de l'heure

Réglez l'heure sur 24 heures.

Lorsque le commutateur d'allumage est sur "ON", la pendule indique les heures et les minutes sur 24 heures.

Dans ce "Mode heures", appuyez sur le bouton HOUR et MIN en même temps, puis saisissez le "mode de réglage de l'heure".

À ce moment le chiffre des heures clignote : appuyez sur le bouton HOUR une fois pour faire avancer l'heure. Vous pouvez accélérer le réglage en maintenant le bouton, pendant 2 secondes. (Pour régler les minutes, procédez comme pour les heures mais avec le bouton MIN.)

Lorsque vous avez réglé l'heure, appuyez sur le bouton ALARM ou attendez 3 secondes sans appuyer sur les boutons HOUR ou MIN pour quitter le "Mode heures".

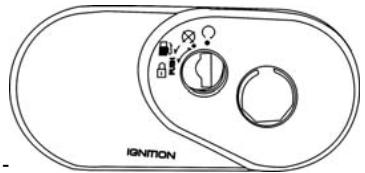

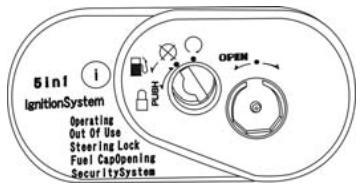

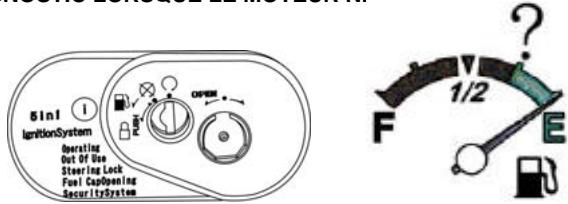

Fonctionnement du commutateur d'allumage

COMMUTATEUR D'ALLUMAGE

CLE DE CONTACT

Position "start

• Vous pouvez démarrer le moteur.
• Vous ne pouvez pas retirer la clé de contact.

Position "stop

• Le moteur est coupé et il ne peut pas être démarré.
• Vous pouvez retirer la clé de contact.

Position "blocage du guidon

• Tournez le guidon vers la gauche et appuyez sur la clé de contact puis tournez-la légèrement vers la gauche sur la position "LOCK".
• Dans cette position, le guidon est bloqué.
• Vous pouvez retirer la clé de contact.
• Pour débloquer le guidon, tournez simplement la clé de "LOCK" sur "OFF."

Position "OPEN" (bouchon du réservoir ouvert):

• Pour ouvrir: Insérez votre clé dans le commutateur d'allumage et tournez-la vers la gauche.
• Pour verrouiller: Appuyez sur le bouchon du réservoir et il se verrouille automatiquement.

• Ne manipulez jamais la clé de contact lorsque le Scooter roule. Si vous tournez la clé de contact sur "OFF" et "LOCK," vous coupez le circuit électrique, ce qui peut causer un accident grave. Par conséquent, vous ne pouvez mettre la clé de contact sur "OFF" que lorsque le Scooter est complètement arrêté.
• Avant de quitter votre Scooter, après avoir bloqué le guidon, n'oubliez jamais de sortir la clé et de l'emporter avec vous.
• Si le commutateur d'allumage reste sur "ON" pendant une période prolongée après que vous avez arrêté le moteur, la batterie perd la charge et le moteur peut être difficile à démarrer.

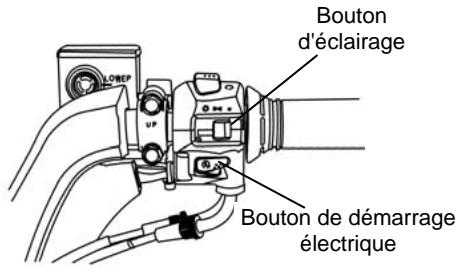

Boutons d'éclairage

Lorsque vous démarrez le moteur et que ce bouton est sur cette position, le phare, le feu arrêté, l'éclairage du tableau de bord et les yeux de position s'allument.

Fonction des feux de position :

Ils indiquent la position du Scooter lorsque vous roulez par temps couvert, de pluie ou de brouillard.

Lorsque vous démarrez le moteur et que le bouton est sur cette position, le feu arrêté, l'éclairage du tableau de bord et les yeux de position s'allument.

Lorsque vous mettez le bouton sur cette position, tous les yeux s'éteignent.

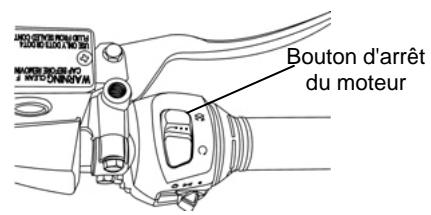

Bouton d'arrêt du moteur

Pour éteindre le moteur en cas d'urgence, mettez le bouton sur cette position.

Mettez le bouton sur cette position et vous pourrez démarrer le moteur.

Bouton de démarrage électrique

Ce bouton (commutateur) sert à démarrer le moteur.

Pour démarrer le moteur, lorsque le commutateur d'allumage est sur "ON", appuyez sur ce bouton tout en serrant la poignée du frein avant ou arrière.

• Lorsque le moteur démarre, relâchez ce bouton immédiatement et n'appuyez jamais sur le bouton à nouveau afin de ne pas endommager le moteur.
• Ceci est un dispositif de sécurité. Vous ne pouvez démarrer le moteur qu'après avoir appliqué le frein avant ou le frein arrière (poignée ou pédale).
• N'allumez pas l'éclairage avant de démarrer le moteur. Mettez les boutons de phare et de clignotant sur "OFF".

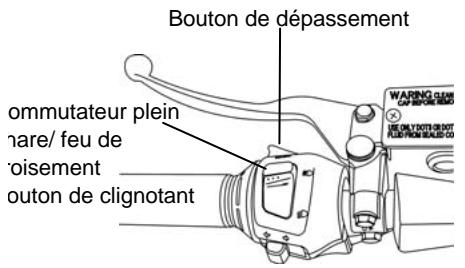

- Commutateur plein phare/ feu de croisure

Pour passer du plein phare au feu de croissement et vice-versa, appuyez sur ce bouton.

Pour allumer le plein phare.

Pour allumer le feu de croisement. (Lorsque vous roulez en ville, utilisez le feu de croisement).

Bouton de dépassement

Tournez le commutateur de démarrage sur "ON" et appuyez sur ce bouton. Alors le plein phare s'allume immédiatement pour avertir le conducteur du véhicule qui vous précède que vous pouvez le dépasser. (Au même moment, le voyant de plein phare s'allume). Quand vous le relâchez, ce bouton revient dans sa position initiale.

Bouton de klaxon

Lorsque le commutateur d'allumage est sur "ON", appuyez sur ce bouton, le klaxon retentit.

N'utilisez pas ce bouton dans les zones où il est interdit de klaxonner.

Bouton de faux de détresse

Lorsque ce bouton est enclenché et que le commutateur d'allumage est sur la position « ON », tous les clignotants fonctionnent simultanément et le témoin au tableau de bord s'allume. En cas d'arrêt du Scooter dans un endroit dangereux ou si le Scooter est en panne, vous pouvez utiliser ce bouton pour signaler sa présence.

Annule la fonction précédente. Les deux clignotants de détresse et le témoin au tableau de bord s'éteignent.

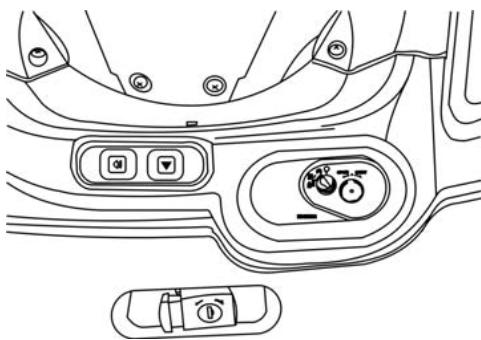

Bouton d'antibrouillard

Pour allumer l'antibrouillard.

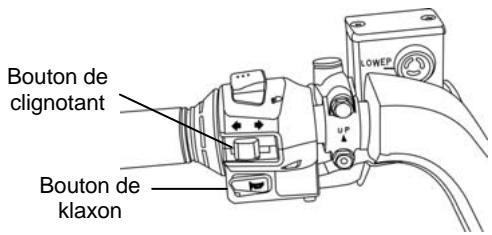

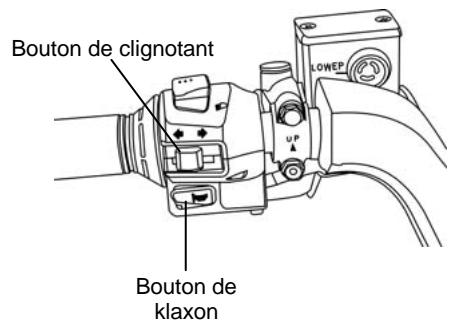

Bouton de clignotant

Les clignotants servent à tourner à gauche/à droite ou à changer de file.

Mettez le commutateur d'allumage sur "ON" et déplacez le bouton de clignotant vers la gauche ou vers la droite. Alors, les deux clignotent.

Pour arrêter, remettez simplement le bouton de clignotant dans sa position initiale.

Lorsque le témoin de droite clignote, c'est que vous allez tourné à droite.

Lorsque le témoin de gauche clignote, c'est que vous allez tourner à gauche.

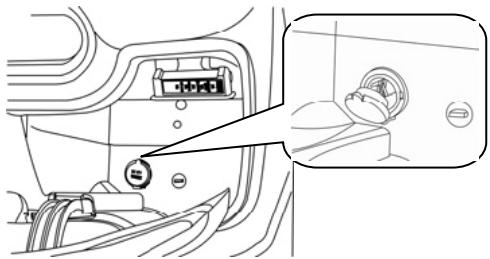

Prise d'alimentation électrique

La prise pour accessoires se trouve à l'intérieur du boîtier. La prise pour accessoires vous permet d'alimenter une lampe de secours, PDA, un projecteur, une radio ou un téléphone cellulaire, etc.

• Ne branchez pas d'accessoire générant de la chaleur comme un allume-cigare car il risque d'endommager la prise.
• N'utilisez pas la prise par temps de pluie.
• Ne projetez pas d'eau ni tout autre liquide sur la prise lorsque vous vous en servez.

Pour utiliser la prise pour accessoires, tournez le commutateur d'allumage sur "ON" pour démarrer le moteur. Puis éteignez le phare et ouvrez le cache de la prise d'accessoires.

La prise d'accessoires a une puissance nominale de 12 V DC, 60 Watts max. (5A) pour un usage continu de 4 heures au maximum.

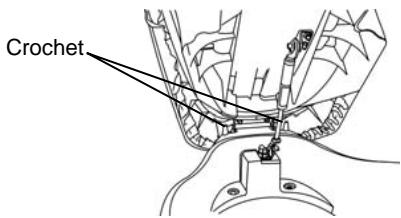

Crochet

• Pour accrocher les affaires.

Verrouilage de la SELLE

Pour déverrouiller la selle :

Insérez la clé de contact et tournez-la vers la gauche pour déverrouiller la selle.

• Pour verrouiller la selle :

Appuyez sur la selle, elle se verrouille automatiquement.

Lorsque vous avez verrouillé la selle, vérifiez qu'elle est bien verrouillée en essayant de la soulever.

• Ne mettez pas la clé dans le compartiment de rangement après avoir déverrouillé la selle, afin de ne pas enfermer la clé dans le compartiment de rangement lorsque la selle s'enclenche automatiquement. N'oubliez pas de prisons la clé lorsque la selle est verrouillée.

Compartiment de rangement

• Ce compartiment est situé sous la selle.
• Charge maximum autorisée 10kg
• Ne rangez pas d'objets précieux dans le compartiment.
• Après avoir appuyé sur la selle, vérifie qu'elle est bien verrouillée.
• Avant de laver le Scooter, retirez les objets de valeur afin de ne pas les mouiller.
• Ne mettez pas d'objets sensibles à la chaleur dans le compartiment en raison de la chaleur importante dégagée par le moteur.

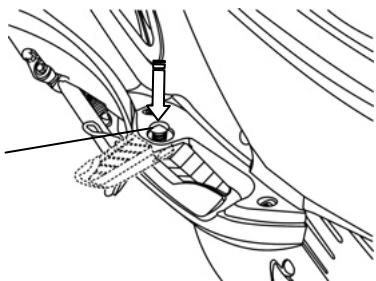

Repose-pied

• Appuyez sur le bouton, le repose-pied se déploie.

Repose-pied

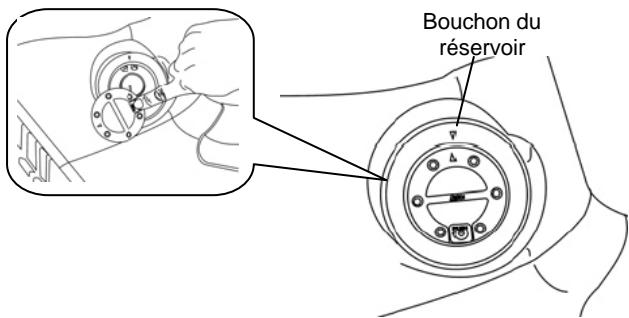

BOUCHON DU RESERVOIR? Remplissage du réservoir?

1. Introduisez la clé de contact dans le commutateur d'allumage, tournez la clé vers la gauche, vous pouvez ouvrir le bouchon.
2. Lorsque vous faites le plein, ne dépassez pas la limite supérieure.
3. Replacez le bouchon en appuyant sur "PUSH", vous entendez un "CLIC", vous pouvez alors verrouiller le bouchon.

• Lorsque vous faites le plein, la bequille centrale doit être posée sur le sol, le moteur doit être coupé ; par souci de sécurité, toute flamme est strictement interdite.
• Lorsque vous faites le plein, ne dépassez pas la limite supérieure. Sinon l'essence peut couler par le trou du bouchon et abimer la peinture de la carrosserie; dans des circonstances graves, cela peut provoquer un incendie où le Scooter risque d'être entièrement détruit.
• Vérifiez que le bouchon est bien serré.

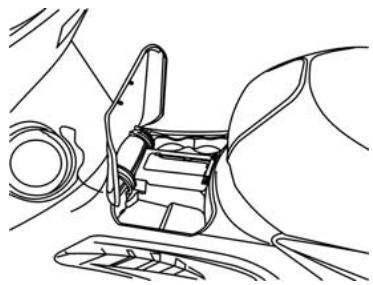

Porte-gobelet

Le porte-gobelet est situé au centre de la tôle de plancher.

FREINS

• N'effectuez pas de freinage brusque ou inutile.
• Lorsque vous freinez, utilisez les freins avant et arrière en même temps.
• Évitez tout freinage continu pendant une période prolongée, ceci pouvant provoquer une surchauffe des freins et réduire l'efficacité du freinage.
• Lorsque vous roulez par temps de pluie et que la chaussée est mouillée, ralentissez et freinez à temps. Ne freinez jamais de manière brusque car vous risquez de déraper et de tomber.
• Si vous utilisez le frein avant uniquement, vous augmentez les risques de chute car le Scooter a tendance à tirer d'un côté.

Pour la roue AV et la roue

Pour la roue AV

Frein moteur

Remettez la poignée des gaz en position initiale et appliquez le frein moteur.

Lorsque vous roulez sur une pente longue ou que vous descendez une pente raide, vous devez appliquer alternativement les deux freins et le frein moteur.

• Avant de démarrer le moteur, vérifiez le niveau d'huile moteur et la quantité d'essence dans le réservoir.
• Pour démarrer le moteur, la béquille centrale doit être posée fermement sur le sol et le frein doit être appliqué sur la roue arrêtée afin d'éviter que le Scooter ne fasse un bond en avant.

Mettez la clé de contact sur la position "ON".

1. Appliquez le frein sur la roue arrière.
2. N'accélérez pas, lorsque le frein est appliqué, appuyez sur le bouton de démarrage tout en appliquant le frein.

[Pour votre sécurité ! Avant de démarrer, tenez la poignée de frein arrêté serrée.]

• Si le moteur ne démarre pas alors que le moteur de démarrage a tourné pendant 3~5 secondes, tournez la poignée des gaz 1/8~1/4 de tour puis appuyez à nouveau sur le bouton de démarrage pour démarrer facilement.
• Afin de ne pas endommager le moteur de démarrage, n'appuyez pas sur le bouton de démarrage pendant plus de 15 secondes d'affilée.
• Si, lorsque vous avez appuyé sur le bouton de démar rage pendant 15 secondes, le moteur ne démarre toujours pas, arrêtez et attendez pendant 10 secondes avant de redémarrer.
• Lorsque le Scooter n'a pas roulé pendant un certain temps ou après avoir fait le plein suite à une panne d'essence, il est plus difficile de démarrer le moteur. Pour démarrer le moteur, vous devez alors actionner le kick ou appuyer sur le bouton de démarrage plusieurs fois tout en gardant la poignée des gaz fermée.
• Pour les démarrages à froid, il faut parfois plusieurs minutes pour chauffer le moteur.
• Les fumées d'échappement contiennent des gaz toxiques (CO), aussi démarrez le moteur dans un endroit bien ventilé.

? Pour démarrer le moteur au kick? (modèles HNA? HTA uniquement)

• Après l'étape 1, actionnez le kick énergiquement tout en gardant la poignée des gaz fermée.
• Si vous avez du mal à démarrer le moteur avec le kick lorsque le moteur est froid, tournez la poignée des gaz 1/8~1/4 de tour pour faciliter le démarrage.
• Lorsque le moteur démarre, rabattez le kick dans sa position initiale.

• Avant de démarrer le moteur avec le kick, garez le Scooter avec la béquille centrale pour le supporter fermement.
• Demarrez le Scooter au kick de temps en temps afin de préserver son fonctionnement, s'il n'a pas servipendant un certain temps.
• Avant de partir, mettez le clignotant et vérifiez qu'aucun véhicule n'arrive par derrière. Puis démarrez.

Controle de la poignee des gaz

Accélération : Pour augmenter la vitesse : lorsque vous montez une côte, tournez la poignée des gaz progressivement afin de laisser le moteur monter en puissance.

Décelération : Pour diminuer la vitesse.

Consignes pour se GARER

• Lorsque vous approchez de l'aire de parking :
• Mettez le clignotant à l'avance et faites attention aux véhicules devant, derrière, à droite et à gauche, puis prenez la file intérieure et progressez lentement.
• Remettez la poignée des gaz dans la position initiale et appliquez les freins à l'avance. (Le feu de frein s'allume pour avertir les conducteurs des véhicules qui vous suivent.)

Lorsque vous êtes complètement arrêté:

1. Remettez le bouton de clignotant dans sa position initiale et tournez la clé de contact sur "OFF" pour couper le moteur.
2. Après avoir coupé le moteur, descendez du Scooter par la gauche et choisissez un emplacement où il ne génère pas la circulation, où le sol est plan, puis mettez la béquille centrale.
3. Tenez le guidon de la main gauche et appuyez sur l'extrémité avant de la selle ou serrez la poignée de parking à gauche sous la selle avec votre main droite.
4. Appuyez sur la béquille centrale avec votre pied droit, placez-la en position stable sur le sol.

Rappel: Après vous être garé, bloquez le guidon et retirez la clé pour que le Scooter ne risque pas d'être volé.

• Garez votre Scooter dans un endroit où il ne génère pas la circulation.

(Les éléments qui sont indiqués sont sur le schéma d'emplacement des composants.)

CONTROLE DE ROUTINE

Eléments à contrôler		Points de contrôle clé
Huile moteur		Y a t-il assez d'huile moteur ?
Essence		Y en a-t-il assez ? S'agit-il bien d'essence sans plomb ?
Freins	Avant	Etat des freins ?(Jeu de la poignée de frein : 10~20 mm)
	Arrière	Etat des freins ?(Jeu de la poignée de frein : 10~20 mm)
Pneus	Avant	La pression est-elle normale ?(Norme : 1,5 kg/cm2)
	Arrière	La pression est-elle normale ?(Norme : 2,25 kg/cm2 pour une personne, 2,5 kg/cm2 pour 2 personnes)
Guidon		Est-ce que le guidon vibre ou est-ce qu'il tourne difficilement ?
Compteur de vitesse, éclairage et rétroviseur		Fonctionnent-ils correctement ?Est-ce que les feuks s'allument ? Les voit-on bien de derrière ?
Fixation des principaux composants		Certains boulons ou écrous sont-ils mal serrés ?
Anomalies		Est-ce que les problèmes précédents persistent ?

• Si vous relevez des anomalies au cours du contrôle de routine, éliminez le problème avant d'utiliser le Scooter à nouveau, au besoin faites-le vérifier et réparer chez le "revendeur SYM ou par un technicien SAV".

Inspection :

1. Garez le Scooter sur un sol plan avec la bequille centrale, retirez la jauge après avoir laissé le moteur arrêté pendant 3-5 minutes. Essuyez l'huile sur la jauge puis réintroduisez-la dans le tube. (Ne la tournez pas.)

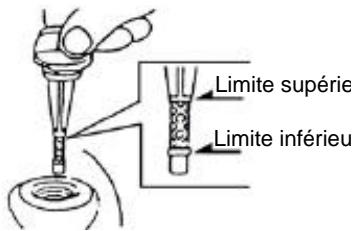

2. Tirez la jauge et vérifiez que le niveau d'huile se situe entre la marque supérieure et la marque inférieure.

Vidange:

• Remplacez l'huile moteur après les 300 premiers kilometres, ensuite faites une vidange tous les 1.000km. Nettoyez le filtré à huile après les premiers 300km puis nettoyez-le tous les 6.000km.
• Afin de préserver les performances optimales du moteur, vérifiez la quantité d'huile tous les 500 km. S'il en manque, ajoutez-en jusqu'à la marque supérieure.
• Huile moteur : Utilisez API SH, qualité SAE 10W-30 ou de l'huile moteur supérieure. Sinon, les dégâts ne sont pas couverts par la garantie.

Type d'huile recommandé : SYM Genuine EXTRA 4X OIL. - Capacité :

GTS 250: 1,4 litres (1,2 litres pour la vidange de routine),

Remplacement du filtre à huile : 1,2 litres.

GTS 200/125: 1,0 litre (0,8 litre pour la vidange de routine),

Remplacement du filtre à huile : 0,8 litre.

Pour nettoyer le filtre à huile?

Dévissez l'écrou du filtre et retirez le filtre. Retirez les corps étrangers du filtre à l'aide d'un pistolet à essence ou à air.

Mise en GARDE :

• Si le Scooter est garé sur un sol inégal ou si le moteur vient juste d'être arrêté, le niveau d'huile ne sera pas exact.
• Quand le moteur vient d'être arrêté, le moteur et le tuyau d'échappement sont brûlants. Lorsque vous contrôlez le niveau d'huile ou que vous effectuez la vidange, faites très attention à ne pas vous brûler.

Controle du niveau d'essence

• Mettez la clé de contact sur "ON" et regardez où se situe l'aiguille de la jauge de carburant afin de vous assurer qu'il y a assez d'essence dans le réservoir.
• Le moteur de ce Scooter fonctionne avec de l'essence sans plomb.
• Lorsque vous faites le plein, placez la béquille centrale solidement sur le sol, coupez le moteur et éloignez toute flamme du Scooter.
• Lorsque vous faites le plein, ne replissez pas le réservoir au-dessus de la limite supérieure.
• Vérifiez que vous avez bien serré le bouchon du réservoir.

Controle et vidange de l'huila transmission:

• Garez le Scooter sur un sol plan en mettant la béquille centrale, attendez 3~5 minutes après avoir coupé le moteur. Dévissez le boulon de vidange d'huile à transmission, placez une mesure sous le carter puis retirez le boulon. Laissez l'huile s'écouler dans la mesure puis vérifiez si la quantité d'huile a diminué ou non.

(GTS 250: Pour le démontage : 180 cc. / Pour la vidange : 170 cc.)

(GTS 200 / 125: Pour le démontage : 110 cc. / Pour la vidange : 100 cc.)

Vidange :

• Coupez le moteur et garez le scooter sur un sol plan en mettant la béquille centrale. Retirez le boulon et laissez s'écouler l'huile.
• Replacez le boulon de vidange et reissez-le. Remplissez avec de l'huile à transmission neue (170 cc./ 100 cc), puis remontez le boulon du carter et serrez-le. (Vérifiez que les boulons sont bien serrés et qu'il n'y a pas de fuite.)

Type d'huile recommandé : Genuine SYM HYPOID GEAR OIL (SAE 85W-140).

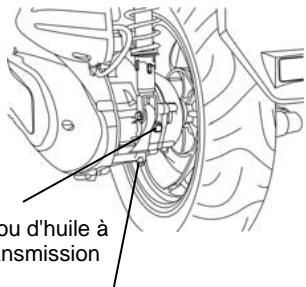

Bouchon d'huile à transmission

CONTROLE : (Pour contrôler le jeu de la poignée de frein, le moteur doit être coupé).

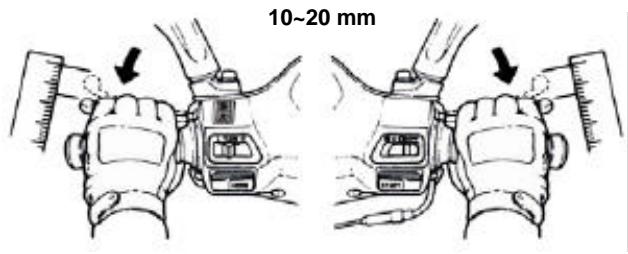

• Jeu de la poignée de frein sur la roue AV et la roue AR.

Lorsque vous contrôlez la poignée de frein pour la roue AV, le jeu doit être de 10 20mm (déplacement de la poignée de frein entre l'absence de freinage et le début du freinage). Toute sensation de mollesse lorsque vous serrez fermement la poignée n'est pas normale.

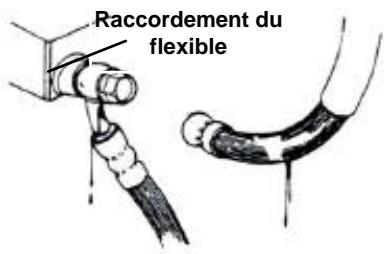

CONTROLE DES DISQUES DE FREIN (applicable aux modèles équipés de freins à disque.)

(fuites, défauts, mou dans les conduites de frein)

• Effectuez un contrôle visuel des conduites de frein afin de détecter les fuites, les défauts, contrôlez les raccords pour voir s'ils sont lâches, à l'aide d'une clé ou d'un outil similaire et vérifiez si le guidon vibre pendant la conduite ou si des pièces déplacées ont pu endommager les conduites de frein. Si tel est le cas, amenez votre Scooter chez votre revendeur SANYANG pour le faire réparer ou réviser.

Attention:

• Roulez lentement avec votre Scooter sur une chaussée sèche et actionnez les freins AV et AR pour détecter tout dysfonctionnement afin de vous assurer que le Scooter est en parfait état et que vous pouvez le conduire en toute sécurité.

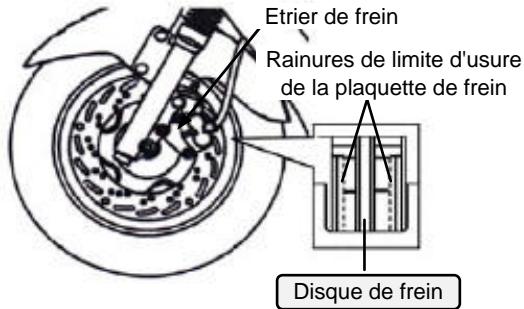

? Contrôle des garnitures de frein AV ? - Examinez le frein derrière l'étrier de frein. Lorsque la limite d'usure de la plaquette de frein atteint le disque de frein, il faut remplacer la plaquette.

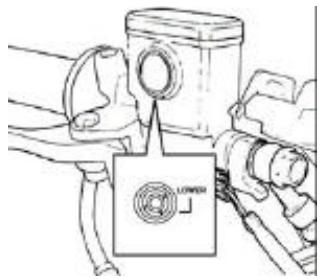

? Contrôle de la quantité de liquide de frein? - Garez le Scooter sur un sol plat et vérifiez si le niveau du liquide de frein se situe sous la limite inférieure. Liquide de frein recommandé : WELL RUN BRAKE OIL (DOT 3).

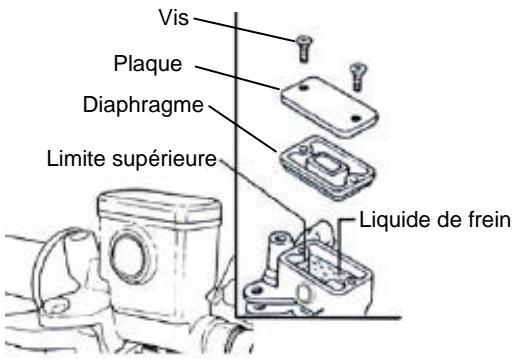

? Ajout de liquide de frein pour la roue AV?

1. Défaites les vis et déposez la culasse.
2. Essuyez pour éliminer les corps étrangers, la crasse autour du réservoir en faisant attention à ne pas y laisser tomber de corps étranger.
3. Retirez la plaque du diaphragme et le diaphragme.
4. Ajoutez du liquide jusqu'à la limite supérieure.
5. Remettez la plaque du diaphragme et le diaphragme, puis remontez la culasse.
6. Respectez le sens de montage du diaphragme et vérifiez qu'il n'y a pas de corps étranger dans le réservoir. Ensuite, serrez la culasse fermement.

• Afin d'éviter toute réaction chimique, n'utilisez pas d'autres liquides de frein que les produits recommandés.
• Lorsque vous ajoutez du liquide, ne dépassez pas la limite supérieure et évitez d'en répandre sur la peinture ou sur les composants en plastique afin de ne pas les abîmer.

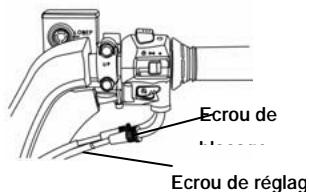

Reglage du JEU de la poignee des gaz

• Lorsque la distance est correcte, le jeu de la poignée des gaz est de 2~6 mm.
• D'abord, dévissez l'écrou de blocage, puis tournez l'écrou de réglage pour régler. Lorsque vous avez terminé, resserrez l'écrou de blocage fermement.

Éléments à contrôler :

1. Vérifiez le cable de la poignée des gaz pour voir s'il se déplace en douceur de la position fermée à la position ouverte à fond.
2. Tournez le guidon d'un côté vers l'autre pour voir si le cable est entravé.
3. Vérifiez que le cable n'est pas entravé par d'autres cables qui l'empêchent de fonctionner en douceur.

Controle et entretien de la batterie

• Ce Scooter est équippé d'une batterie sans entretien de sorte qu'il n'y a pas besoin de contrôler le niveau d'électrolyte ni d'en ajouter. Si vous constatiez des problèmes, faites vérifier votre Scooter chez un concessionnaire SYM agréé ou un revendeur franchisé.

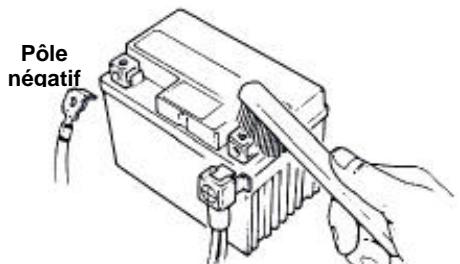

Pour nettoyer les pôles de la batterie

Débranchez les pôles de la batterie et, s'ils sont encrassés ou corrodés, nettoyez-les.

Pour retirer la batterie, procédez comme suit :

Tournez le commutateur d'allumage sur "OFF", puis enlevez la vis du cable négatif d'abord et

débranchez le câble négatif. Puis retirez la vis du câble positif et débranchez le câble positif.

Pôle positif

• Si les electrodes sont corrodées et qu'elles sont recouvertes de poudre blanche, nettoyez-les à l'eau tiède.
• Si les electrodes présentent des traces importantes de corrosion, débranchez les câbles puis éliminez la corrosion avec une brosse métallique ou un morceau de papier de verre.
• Après avoir nettoyé, rebranchez les câbles de la batterie et graissez légèrement les pôles.
• Remontez la batterie selon l'ordre inverse du démontage.
• Ce Scooter est équipé d'une batterie sans entretien de sorte qu'il n'y a pas besoin de contrôle le niveau d'électrolyte ni d'en ajouter. Si vous constatiez des problèmes, faites vérifier votre Scooter chez un concessionnaire SYM agrée ou un revendeur franchisé.

• La batterie est une batterie scellée. Ne retirez jamais les bouchons.
• Afin d'éviter les pertes de charge et le déchargeement spontané lorsque la batterie reste au repos pendant une période prolongée, retirez la batterie du Scooter, rangez-la dans un endroit bien ventilé et faiblement éclairé après l'avoir complètement rechargée. Si la batterie reste sur le Scooter, débranchez le câble négatif.
• Si vous devez remplacer la batterie, placez une batterie scellée de même type (sans entretien).

EXAMEN des PNEUS

• Pour vérifier et gonfler les pneus, le moteur doit être arrêté.
• Si la courbe de contact du pneu avec le sol est anormale, vérifie la pression avec un manomètre et gonflez le pneu à la pression spécifiée.
• Pour vérifier la pression, il faut utiliser un manomètre et les pneus doivent être froids.

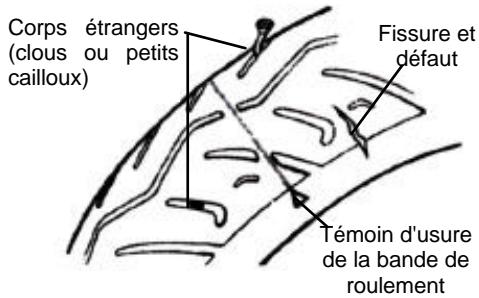

Pour la pression normale des PNEUS, LIRE les specifications

• Effectuez un contrôle visuel des pneus sur la bande de roulement et les flancs pour détecter les fissures et les défauts éventuels.
• Effectuez un contrôle visuel des pneus pour repérer les clous ou les petits cailloux incrustés dans la bande de roulement.
• Examinez le "témoin d'usure" pour voir si la profondeur de la sculpture est insuffisante.
• Tout pneu dont la barre d'usure se voit est usé et il doit être remplacé immédiatement.

• Lorsque la pression des pneus est anormale, que les pneus sont usés ou fissurés, ce sont là les raisons principales de la perte de contrôle du guidon et de crevaison.

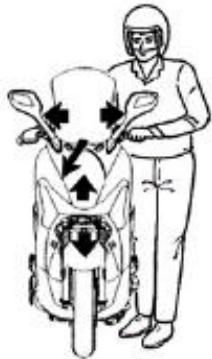

Controle des amortisseurs avant

• Effectuez ce contrôle une fois que vous avez coupé le moteur et retirez la clé de contact.
• Effectuez un contrôle visuel des amortisseurs avant pour rechercher les défauts éventuels.
• Soulevez et abaissez le guidon et recherchez les bruits insolites dans les amortisseurs avant.
• À l'aide de clés, vérifie que les boulons et les écrous des amortisseurs avant sont bien serrés.
• Secouez le guidon de haut en bas, de gauche à droite, d'avant en arrière pour voir s'il est lâche, s'il présente trop de résistance ou s'il tire d'un côté.
• Vérifiez que les mouvements du guidon ne sont pas entravés par les câbles de frein.
• En cas d'anomalie, amenez votre Scooter chez un concessionnaire SYM/agréé ou un revendeur franchisé qui effectuera les contrôles

et les réglages.

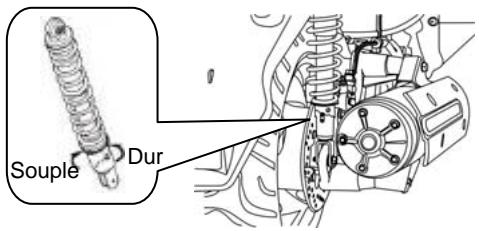

Reglage de la suspension arriere

L'amortisseur AR comporte 5 positions de réglage. En usine, il est réglé sur la 3ème position mais vous pouvez l'ajuster selon vos besoins. Tournez le collier de réglage de la suspension pour régler la fermeté.

• Tournez dans le sens horaire inverse pour le rendre plus dur et tournez dans le sens horaire pour le rendre plus souple.
• Vous devez regarder les deux amortisseurs en même temps afin de préserver la stabilité.

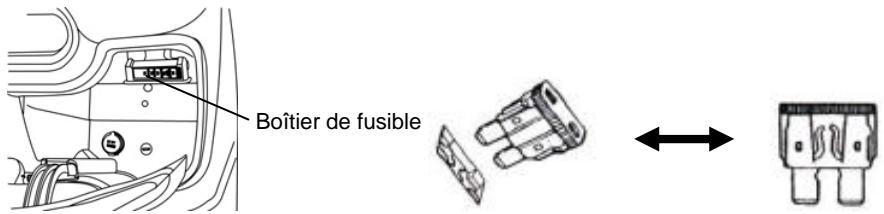

Controle et remplacement des fusibles

Tourné le commutateur d'allumage sur "OFF" et vérifie si les fusibles sont intacts. Remplacez les fusibles grillés par des fusibles neufs avec le même nombre d'ampères (20 A) selon les specifications. Il est strictement interdit d'utiliser des fusibles de plus de 20 ampères, un fil de laiton ou de fer pour remplacer un fusible grillé, ici afin de ne pas endommager le circuit électrique.

• Ouvrez le compartiment de rangement, le boîtier de fusibles se trouve près du feu arrière.
• Ouvrez le couvercle du boîtier de fusibles et sortez le fusible. Vérifiez s'il est déterioré ou cassé. Lorsque vous remplacez les fusibles, ils doivent être fixés solidement avec des connecteurs à fil. Si les fils sont mal fixés, cela provoque un surdébit et des dégâts.
• Pour replacer les composants électriques comme les ampoules, utilisez uniquement des pièces répondant aux specifications. Si vous utilisez des pièces de rechange ne répondant pas aux spécifications, vous risquez de griller les fusibles et de décharger la batterie autre mesure.
• Lorsque vous lavez le Scooter, évitez les projections d'eau directes sur ou autour du boîtier à fusibles. Si un fusible grille pour une raison inconnue, amenez chez votre concessionnaire pour le faire examiner.

Controle des clignotants et du KLAXON

Tournez la clé de contact sur "ON". - Mettez le bouton de clignotant et vérifiez que les feux clignotent à l'avant et à l'arrière, à gauche et à droite, vérifiez également que le vibreur d'alerte fonctionne bien. - Vérifiez que les boîtiers des clignotants ne sont pas sales, fissurés ou mal fixés. - Appuyez sur le bouton de klaxon pour vérifier qu'il fonctionne bien.

• Pour les clignotants, il faut utiliser les ampoules répondant aux specifications. Sinon les clignotants risquent de ne pas fonctionner correctement.
• Avant de tourner ou de changer de file, mettez le clignotant pour avertir le conducteur ou les véhicules qui vous suivent.

Controle du PHARE et du FEU arriere

• Démarrez le moteur et mettez le bouton de phare. Vérifiez que le phare et le feu arrière s'allument.
• Vérifiez la luminosité et la direction du phare en projetant la lumière sur un mur pour voir si le faisceau est correct.
• Vérifiez que le boîtier du phare n'est pas sale, fissuré ou mal fixé.

Controle du FEU de FREIN

• Tournez la clé de contact sur la position "ON", serrez les poignées de frein des roues avant et arrière.

Vérifiez que le feu de frein s'allume.

• Vérifiez que le boîtier du feu de frein n'est pas sale, fissuré ou mal fixé.

• Utilisez uniquement les ampoules répondant aux specifications, n'utilisez pas d'ampoules différentes afin de ne pas endommager le circuit électrique, griller les ampoules et décharger la batterie.
• Ne modifiez pas et n'ajoutez pas d'autres composants électriques afin d'éviter les surcharges ou les courts-circuits qui, dans des circonstances graves, peuvent provoquer un incendie où le Scooter risque d'être entièrement détruit.

RECHERCHE DE FUIITES D'ESSENCE

• Examinez le réservoir, le bouchon, les flexibles et le carburateur pour détecter les fuites.

Controle de lubrification des DIVERS mechanismes du scooter

• Vérifiez que les articulations sont suffisamment lubrifiées.

(par exemple, les articulations de la béquille centrale, de la béquille latérale, des poignées de frein... etc.)

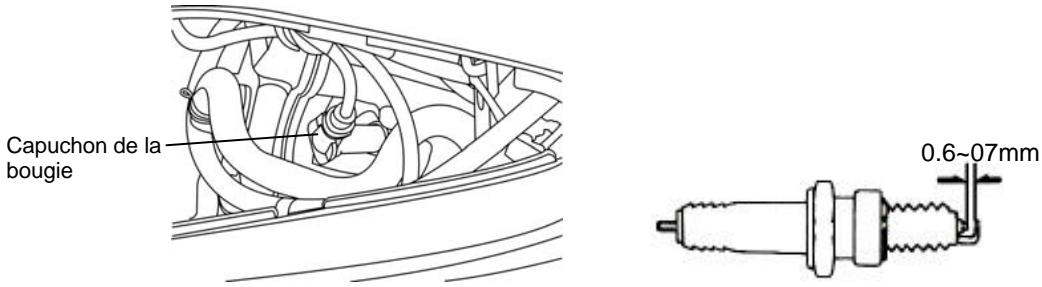

Controle de la BOUGIE

• Retraction de la bougie
• Retirez le capuchon de la bougie (Retirez la bougie à l'aide de la clé spéciale dans la trousse d'outils).
• Vérifiez si l'électrode est encrassée ou encalminée, recouverte de dépôts de carbone.
• Éliminez les dépôts de carbone sur l'électrode avec de la laine d'acier et nettoyez la bougie avec de l'essence, puis séchez-la avec un chiffon.
• Examinez l'électrode et réglez l'écartement à 0,8 mm (Mesurez à l'aide d'une jauge d'épaissieur).
• Serrez la bougie à la main autant que vous pouvez puis donnez encore 1/2 3/4 tour avec une clé.

Mise en GARDE :

Après avoir tourné, le moteur est très chaud. Faites attention à ne pas vous brûler.

Utilisez uniquement des bougies répondant aux spécifications de ce scooter, recommandées par le fabricant. (Voir les spécifications.)

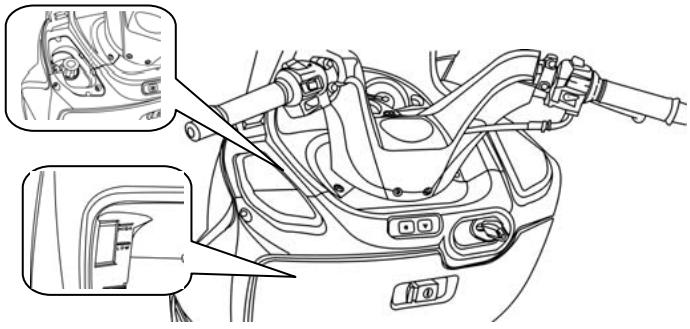

EXAMEN du circuit de refroidissement

(Pour vérifier le niveau de liquide de refroidissement)

1. Garer le Scooter en plaçant la béquille centrale sur un sol plan.
2. Regardez à travers la paroi du réservoir pour voir si le niveau de liquide de refroidissement se situe entre la limite supérieure et la limite inférieure.
3. Si le niveau de liquide avoisine la marque inférieure, ajoutez du liquide de refroidissement jusqu'à la marque supérieure.

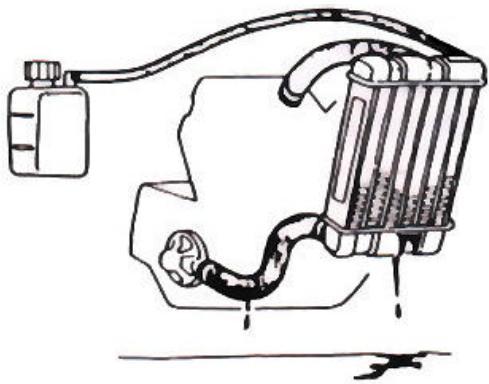

(Recherchez les fuites éventuelles sur le circuit de refroidissement.)

• Examinez le radiateur et la tuyauterie pour détecter les fuites.
• Examinez l'endroit où le Scooter est garé pour voir si de l'eau goutte du véhicule.

Appoint de liquide de refroidissement

Gardez tous les bouchons du radiateur bien fermés.

1. Garez le Scooter sur un sol plat à la verticale.
2. Ouvrez la porte du compartiment de la batterie.
3. Ouvrez le bouchon du réservoir, ajoutez du liquide jusqu'à la limite supérieure.
4. Si le niveau de liquide de refroidissement est trop bas et que ceci se produit trop souvent, il se peut que le circuit de refroidissement présente un defaulted.
5. Pour éviter que le radiateur ne rouille, n'utilise pas d'autre liquide de refroidissement que les produits recommandés.

Liquide de refroidissement recommandé : SYM

Bramax radiateur agent

Concentration : 50%

Capacité du radiateur : 780 cc

Capacité du réservoir : 420 cc

Attention:

• Pour diluer le liquide de refroidissement, utilisez de l'eau douce.
• Si vous mettez un liquide de refroidissement de mauvaise qualité, la durée de fonctionnement du radiateur risque d'être écourtée.
• Normalement, il faut remplacer le liquide de refroidissement tous les ans.

Attention:

Veuillez consulter le tableau indiquant la quantité d'antigel qu'il faut ajouter selon les différentes températures si le véhicule doit rouler dans des régions froides. (au-dessous de zéro).

Tableau de référence pour la concentration d'antigel sous différentes températures

1. L'antigel à mettre dans le radiateur de ce Scooter est le H68. (SYM Bramax radiator agent)
2. Pourcentage d'antigel selon les différentes températures négatives :

Pourcentage d'antigel	Température négative	Remarque
20%	-8	Avant livraison, la concentration est de 50% dans tous les Scooters afin d'assurer l'efficacité de l'antigel.
30%	-15
40%	-24
50%	-36

1. Si l'antigel spécifique n'est pas disponible, utilisez un produit équivalent de même qualité supérieure.
2. Lorsque le temps est très froid, rapprochez les intervalles d'entretien du radiateur.

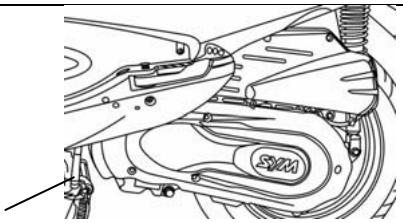

FUITE des gaz du CARTER du moteur

Retirez le bouchon du flexible de fuite des gaz pour éliminer les dépôts.

• Si vous roulez régulièrement par temps de pluie ou avec la poignée des gaz ouverte à fond, il faut rapprocher les intervalles de maintenance. Les dépôts se voient dans la partie transparente du flexible de fuite des gaz.

Flexible de fuite des gaz

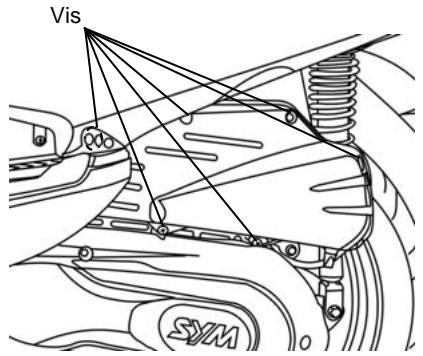

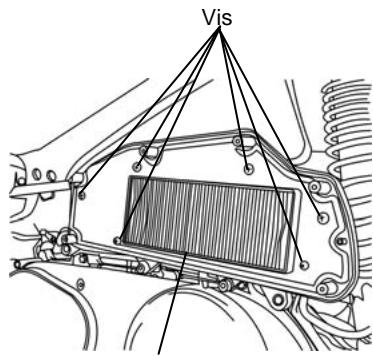

Controle du filtre a air

« POUR DEMONTER LE FILTRE»

1. Retirez les vis de fixation du couvercle du contrôle.
2. Retirez le couvercle du filtre puis retirez le filtre.
3. Sortez le filtre et nettoyez-le. (Consultez le plan de maintenance.)

« APOUR REMONTER LE FILTRE»

• Remontez le filtre dans l'ordre inverse du démontage.

Filtro

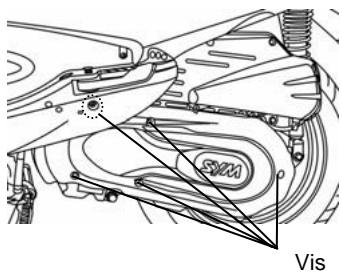

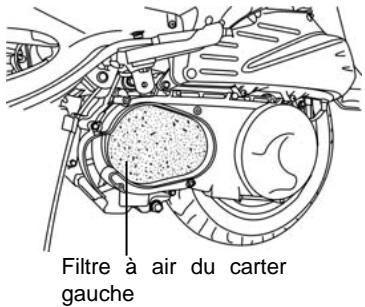

Controle du filtre a air du CARTER GAUCHE du moteur

« POUR DEMONTER LE CARTER»

1. Retirez les vis de fixation du carter gauche.
2. Déposez le carter gauche, puis retirez le filtre.
3. Sortez le filtre et nettoyez-le. (Voir le plan de maintenance.)

« POUR REMONTER LE CARTER»

• Remontez le filtre à air dans l'ordre inverse du démontage.

Attention:

• Les dépôts de poussière sont l'une des causes principales entraînant une réduction de la puissance et l'augmentation de la consommation de carburant.
• Si vous roulez régulièrement sur des routes poussiéreuses, remplacez le contrôle à air plus souvent afin de prolonger la vie du moteur.
• Si le filtre est mal installé, la poussière est aspirée dans les cylindres, ce qui peut causer leur usure prématurée et réduire la puissance et la longévité du moteur.
• Lorsque vous lavez le Scooter, faites attention à ne pas imbiber le contrôle. Sinon, le moteur aura du mal à démarrer.

11. En cas de default ou de problem

DIAGNOSTIC LORSQUE LE MOTEUR NF DEMAPDE DAC (1). La clé du commutateur d'allumage est-elle tournée sur "ON"? (2). Y a-t-il assez d'essence dans le réservoir ?

Pour le roue arrière Pour le roue avant (3). Le frein AV ou le frein AR est-il appliqué lorsque vous appuyez sur le bouton de démarrage ?

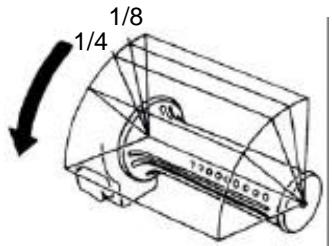

(4). Est-ce que vous tournez la poignée des gaz lorsque vous appuyez sur le bouton de démarriage ?

(5). Tournez la clé de contact sur "ON" puis appuyez sur le bouton de klaxon. S'il ne retentit pas, le fusible est peut-être grillé. Faites vérifier votre Scooter chez un concessionnaire SYM agréé ou un revendeur franchisé immédiatement pour vérifier si les éléments ci-dessus ne présentent pas de défaut alors que le moteur ne démarre toujours pas.

12. Allumage par decharge electrique c. d. i.

Le système C. D. I. se base sur le principe de rechargement et de décharge d'un condensateur qui transmet l'électricité générée par la bobine du générateur à la bobine d'allumage selon le temps de synchronisation spécifique de sorte que la bougie produit des étincelles au moment nécessaire.

13. Recommandations pour l'essence

• Ce Scooter fonctionne avec de l'essence sans plomb.
• Lorsque le Scooter roule en haute altitude (ou la pression atmosphérique est BASSE), nous conseillons de réajuster la proportion air/essence afin d'optimiser les performances du moteur.

14. HUILA A transmission

• Huile à transmission recommandée : Genuine SYM HYPOID GEAR OIL (SAE 85W-140).
• Montez sur le Scooter et asseyez-vous sur la selle.

Poussez le scooter vers l'avant pour relever la béquille centrale.

• Ne tournez jamais la poignée des gaz exprès pour faire monter le régime du moteur avant de partir.
• Montez sur le Scooter par la gauche et asseyez-vous sur la se

• Avant de démarrer, appliquez le frein sur la roue arrière.
• Tournez la poignée des gaz progressivement et le Scooter se met en marche.

• Si vous tournez la poignée des gaz brusquement, le scooter risque de faire un bond en avant, ce qui est très dangereux.
• Avant de partir, vérifie que la béquille latérale est complètement relevée.

Évitez les freinages brusques et les virages trop serrés.

• Les freinages brusques et les virages trop serrés causent des dérapages et des chutes.
• Les freinages brusques et les virages trop serrés provoquent des glissades, des dérapages ou des chutes. Par temps de pluie, lorsque la chaussée est mouillée et glissante.

Par temps de pluie, conduisez avec beaucoup de prudence.

• Par temps de pluie, la distance de freinage sur une chaussée mouillée est plus longue que sur une chaussée sèche. Par conséquent, ralentissez et préparez-vous à freiner plus tôt.
• Lorsque vous roulez en descente, vous nevez relacher la poignée des gaz et appliquer les freins correctement en fonction de la situation tout en réduisant la vitesse.

El.	Kilométrage de maintenanceIntervalle de maintenance	300 km	Tous les 1.000 km	Tous les 3.000 km	Tous les 6.000 km	Tous les 12.000 km	Remarques
1	Filtre à air (remarque)	I		C	R
2	Filtre à huile (tamis)	C			C
3	Huile moteur	R	I	Vidange tous les 3.000 km
4	Pression des pneus	I	I
5	Batterie	I	I
6	Bougie	I		I		R
7	Carburateur (ralenti)	I			I
8	Jeu de direction et poignées	I		I
9	Fuites d'huile à transmission	I	I
10	Fuites sur le carter du moteur	I	I
11	Huile à transmission	R	Vidange tous les 5.000 km (5 mois)
12	Courroie/ galet d'entrainment				I	R
13	Robinet du réseau d'essence et conduites	I		I
14	Fonctionnement de la poignée des gaz et du cable d'accélération	I	I
15	Boulons et écrous du moteur	I		I
16	Culasse, cylindres et pistons				I
17	Pot d'échéancement/ décalaminage				I
18	Chaîne de distribution/ calage de l'allumage	I		I
19	Jeu de la poignée des gaz	I			I
20	Amortisseurs	I			I
21	Suspension AV/ AR	I			I
22	Béquille centrale/ latérale	I			I/L
23	Ventilation du carter (PCV)	I		I
24	Liquide de refroidissement	I	I			R
25	Ventilateur, tuyauterie	I	I
26	Disque d'embrayage				I
27	Mécanisme de frein/ garnitures de frein (plaquettes)	I	I
28	Boulons/ écrous de chaque composant	I	I

Le plan de maintenance ci-dessus est établi par tranche de 1.000 kilomètres et par mois, selon l'échéance la plus rapprochée. Faites vérifier et régler votre Scooter régulièrement chez votre concessionnaire SYM/agree ou votre revendeur franchisé afin de le conserver dans le meilleur état possible.

Code: I ~ Inspection, nettoyage et réglage

R ~ Remplacement

C ~ Nettoyage (remplacement si nécessaire)

L ~ Lubrification

Remarque : 1. Lorsque le Scooter roule sur des routes poussiéreuses ou dans une atmosphère très polluée, nettoyez ou remplacez le filtre à air plus souvent. 2. Lorsque vous roulez régulièrement à grande vitesse et que le Scooter affiche un kilométrage élevé, il faut effectuer la maintenance plus souvent.

16. PLAN De maintenance periodique

Les notes dans la rubrique "Remarques" servent à indiquer les modèles concernés.

1. SPECIFICATIONS SYMEN 2005/05

Modèle Elément Spécifications	GTS 250	GTS 200	GTS 125
	LM25W	LM18W	LM12W
Longueur	2.165 mm
Largeur	870 mm
Hauteur	1.380 mm
Empattement	1.495 mm	1.475 mm
Poids à vide	173 kg	165 kg	163 kg
Type	Moteur 4 temps - 4 pistons
Carburant	ESSENCE SANS PLOMB
Refroidissement	Liquide
Cylindrée	250,6 cc	171,2 cc	124,5 cc
Taux de compression	10,5:1	10:1	10,5:1
Puisance max.	21 CV / 7.500 t/min	14,5 CV / 8.000 t/min	11,4 CV / 8.500 t/min
Couple max.	2,2 kgf-m / 6.500 t/min	1,4 kgf-m / 6.500 t/min	1,01 kgf-m / 7.000 t/min
Démarrage	Electrique et au kick
Suspension AV	TELESCOPIQUE
Suspension AR	AMORTISSEUR
Embrayage	Centrifuge
Transmission	CVT
Pneus AV	110 / 90-13 56P
Pneus AR	130 / 70-13 57P	130 / 70-12 64P
Jantes	Alu
Pression des pneus	Avant: STD 1,5 kg/cm2 Arrière: STD 2,25 kg/cm2 pour 1 personne, 2,5 kg/cm2 pour 2 personnes
Freins AV	Disque (Ø 240 mm)
Freins AR	Disque (Ø 220mm)
Amp. phare (plein, croisem.)	12 V 55 W / 55 W
Amp. feu de frein (feu AR)	DEL
Amp. plaque immatr.	DEL
Amp. clignotant	12 V 21 W×4
Capacité huile moteur	1,4 I (1,2 I pour la vidange)	1 I (0,8 I pour la vidange)
Capacité huile à transmission	180 cc (170 cc pour la vidange)	110 cc (100 cc pour la vidange)
Capacité du réservoir	12 litres	8,5 litres
Fusible	20 A×3, 15 A×2
Bougie	NGK CR 8E
Puisance de la batterie	YTX12-BS	YTX9-BS
Filtre à air	En papier
Bouchon du réservoir	Verrouillable
Phare	Standard (unique)
Monture cadre AR	Ne supporte pas de charge
