FAX 170 - Fax OKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fax multifonction (fax, copie, numérisation, téléphone)
Dimensions (H x L x P)	291 x 390 x 390 mm
Poids	8,8 kg
Alimentation	230 VAC ±15%, 50/60 Hz
Consommation électrique	Émission/Réception <15 W, Impression <550 W, Veille <4 W
Fonctions principales	Fax, copie, numérisation, téléphone
Vitesse de transmission	33,6 kbps (Super G3)
Vitesse d'impression	20 ppm
Capacité du bac papier	250 feuilles (80 g/m²)
Chargeur automatique de documents	30 feuilles
Mémoire	200 pages flash, 32 Mo RAM
Affichage	Écran LCD 2 lignes x 16 caractères
Connectivité	2 x RJ11 (Ligne/Tél)
Cartouche toner	OKI 01200801 (2 000 pages)
Garantie	3 ans (sur inscription dans les 30 jours)
Niveau sonore	Fonctionnement ≤52 dB(A), Veille ≤30 dB(A)
Cycle d'utilisation recommandé	500 pages/mois
Fonctions spéciales	Réception sécurisée, diffusion 20 destinations, 250 numéros en mémoire
Entretien et nettoyage	Cartouche combinée toner/tambour facile à remplacer
Pièces détachées	Cartouche toner (référence 01200801)

FOIRE AUX QUESTIONS - FAX 170 OKI

Comment installer le fax pour la première fois ?

Branchez le câble d'alimentation et la ligne téléphonique sur les prises RJ11 marquées Line et Tel. Insérez la cartouche toner fournie. Chargez du papier dans le bac. Allumez l'appareil et suivez les instructions à l'écran pour régler la date, l'heure et la langue.

Comment envoyer un fax ?

Placez le document face imprimée vers le haut dans le chargeur automatique (ADF) ou sur la vitre. Composez le numéro du destinataire à l'aide du clavier ou d'une touche de numérotation abrégée. Appuyez sur la touche Fax puis sur Start. Le document est scanné et transmis automatiquement.

Comment recevoir un fax ?

L'appareil peut recevoir automatiquement ou manuellement. En mode automatique, il répond après le nombre de sonneries défini. En mode manuel, décrochez le combiné, écoutez la tonalité fax puis appuyez sur Start. Pour activer la réception sécurisée, allez dans le menu et définissez un code PIN.

Comment copier un document ?

Placez le document sur la vitre ou dans l'ADF. Utilisez les touches Copy pour accéder aux options : nombre de copies, contraste, zoom. Appuyez sur Start pour lancer la copie. La vitesse atteint jusqu'à 20 copies par minute.

Comment numériser un document ?

Le FAX 170 n'est pas un scanner réseau. Pour numériser, utilisez la fonction copie ou fax avec comme destination votre propre numéro (si vous avez une ligne dédiée). Sinon, vous pouvez utiliser un logiciel externe via un adaptateur. Consultez la notice pour plus de détails.

Comment remplacer la cartouche de toner ?

Ouvrez le capot avant. Retirez l'ancienne cartouche en tirant doucement. Sortez la nouvelle cartouche OKI 01200801 de son emballage, retirez le ruban de protection, puis insérez-la dans le logement jusqu'au déclic. Refermez le capot. L'appareil réinitialise automatiquement le compteur.

Comment effacer un bourrage papier ?

Éteignez l'appareil. Ouvrez le capot avant et retirez la cartouche de toner. Tirez délicatement sur le papier coincé dans les rouleaux. Vérifiez également le bac d'alimentation et le plateau de sortie. Replacez la cartouche et refermez le capot. Allumez l'appareil.

Comment programmer la numérotation abrégée ?

Appuyez sur la touche Menu, puis sélectionnez Numéros abrégés à l'aide des flèches. Entrez le numéro de la touche (1 à 250) et validez. Saisissez le nom (via le clavier alphabétique) et le numéro de fax. Validez pour enregistrer. Vous pouvez aussi utiliser la fonction recherche alphabétique.

Comment utiliser la réception sécurisée ?

Allez dans le menu Réception sécurisée (Secure Fax Reception). Activez l'option et définissez un code PIN à 4 chiffres. Lorsqu'un fax arrive, il est stocké en mémoire et ne sera imprimé qu'après avoir saisi le code PIN via le clavier. Cela protège les documents confidentiels.

Quelle est la procédure de nettoyage ?

Débranchez l'appareil. Nettoyez l'extérieur avec un chiffon doux légèrement humide. Pour le scanner, utilisez un chiffon non pelucheux imbibé d'alcool isopropylique. N'utilisez pas de produits abrasifs. La cartouche combinée toner/tambour ne nécessite pas d'entretien particulier.

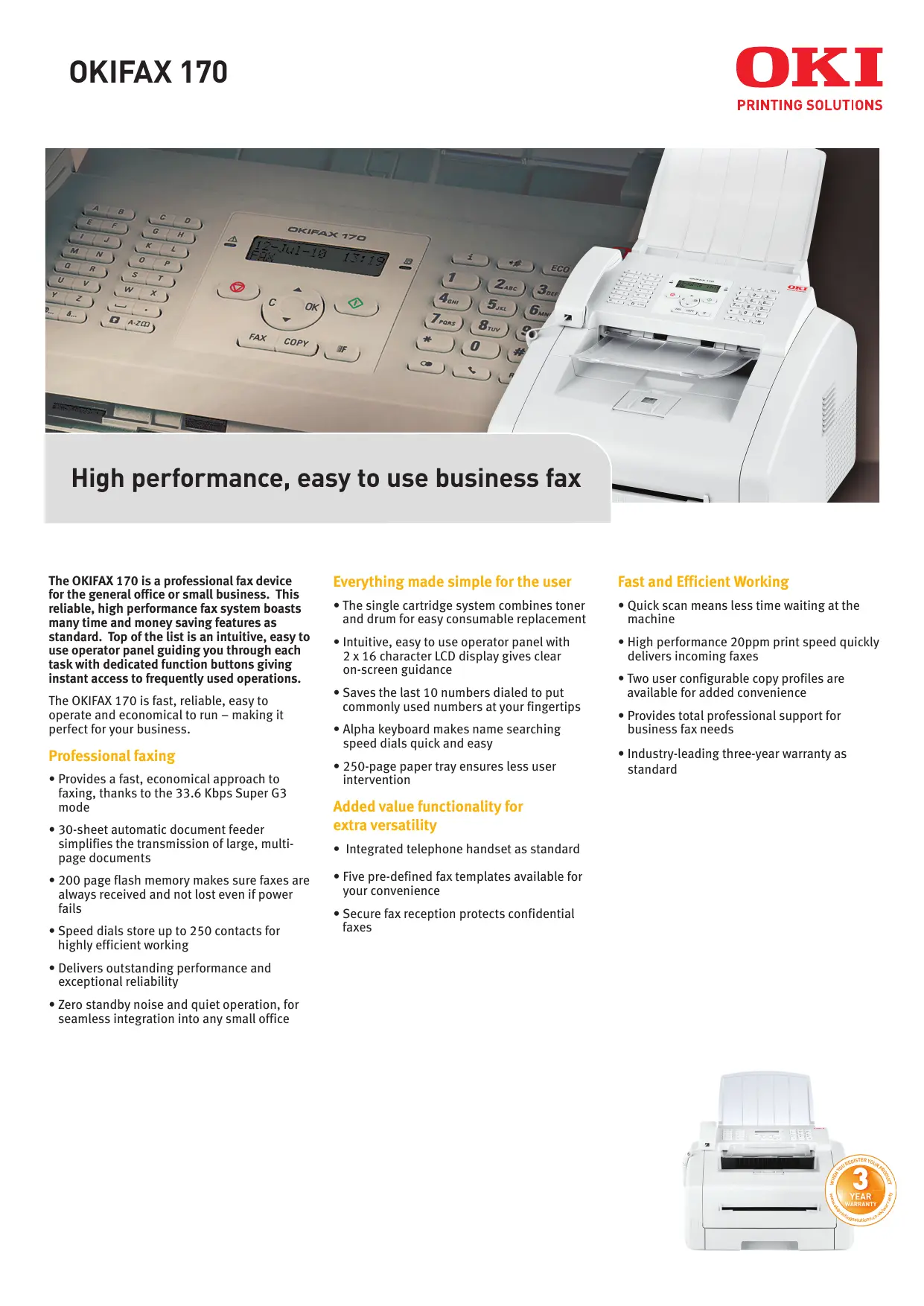

MODE D'EMPLOI FAX 170 OKI

High performance, easy to use business fax

The OKIFAX 170 is a professional fax device for the general office or small business. This reliable, high performance fax system boasts many time and money saving features as standard. Top of the list is an intuitive, easy to use operator panel guiding you through each task with dedicated function buttons giving instant access to frequently used operations.

The OKIFAX 170 is fast, reliable, easy to operate and economical to run - making it perfect for your business.

Professional faxing

• Provides a fast, economical approach to faxing, thanks to the 33.6 Kbps Super G3 mode
• 30-sheet automatic document feeder simplifies the transmission of large, multipage documents
• 200 page flash memory makes sure faxes are always received and not lost even if power fails
• Speed dials store up to 250 contacts for highly efficient working
• Delivers outstanding performance and exceptional reliability
  Zero standby noise and quiet operation, for seamless integration into any small office

Everything made simple for the user

• The single cartridge system combines toner and drum for easy consumable replacement
• Intuitive, easy to use operator panel with 2 x 16 character LCD display gives clear on-screen guidance
• Saves the last 10 numbers dialed to put commonly used numbers at your fingertips
• Alpha keyboard makes name searching speed dials quick and easy
  250-page paper tray ensures less user intervention

Added value functionality for extra versatility

• Integrated telephone handset as standard
• Five pre-defined fax templates available for your convenience
• Secure fax reception protects confidential faxes

Fast and Efficient Working

• Quick scan means less time waiting at the machine
  High performance 20ppm print speed quickly delivers incoming faxes
• Two user configurable copy profiles are available for added convenience
• Provides total professional support for business fax needs
• Industry-leading three-year warranty as standard

FAX

Connectivity	RJ11 x 2 (Line/Tel), PSTN, PBX Line
Speed	ITU-T30 G3(Super G3) 33.6kbps, 2.5 seconds/page
Group dial	Up to 249 entries
Functions	Automatic send & receive, Manual send, Send later, Manual receive, Polling receive, Auto radial, Broadcasting, Secure fax reception, Page header, Quick scan
Data compression	MH, MR, MMR
Broadcast	20
Page memory	Stores up to 200 pages

TELEPHONE

Keypad	12 keys, A to Z
Functions	On-hook dialling, CLIP, 8 ringer melodies (including VIP function)
Call-log	Up to 50 entries
Phonebook	250 name dial entries, Quick search via alpha keys, Select entry in off-hook state

SCANNER

Resolution	Up to 200dpi
Speed	4.6 seconds per page
Mono depth	256 grey scales
Document input	30-sheet (80gsm) Automatic Document Feeder (ADF)
Contrast	7 Levels

COPY

Speed	Up to 20cpm (multi-copy mode)
Resolution	200dpi optical, 400dpi interpolated
Reduction / Enlargement	Zoom 25-400%
Maximum copies	99

PRINT QUALITY

Resolution 600x600dpi

PAPER HANDLING

Paper capacity	Tray 1: 250 sheets of 80gsm; MPT: 1 sheet of 80gsm; ADF: 30 sheets of 80gsm
Paper sizes	Tray 1: A4, A5, Letter, Legal; ADF: A4, A5, Letter, Legal
Paper weight	Tray 1: 60 to 105gsm; MPT: 60 to 165gsm; ADF: 60 to 90gsm
Paper output	Up to 100 sheets face down

OPERATOR PANEL

LCD display	2 lines x 16 characters with 19 selectable display languages
Keypad	59 keys

GENERAL FEATURES

Memory	Standard RAM: 32MB; Maximum RAM: 32MB
Operating conditions	Temperature/Humidity: 10° - 32°C / 20% - 80% RH max
	Storage: -20°C to 40°C, 20% to 80% RH non-condensing
Power supply	230 VAC +/- 15%, 50 or 60Hz
Power consumption	Transmission and Reception: <15W; Printing: <550W; Power Save: <4W
Noise level	Operating: 52B(A) or less; Standby: 30dB(A) or less; Power Save: Background level
Dimensions (HxWxD)	291 x 390 x 390mm
Weight¹	Approx. 8.8kgs
Duty cycle	Maximum: 10,000 pages/month; Recommended: 500 pages per month
Warranty	3 years extended warranty upon registration within 30 days of purchase²
Product order number	01290501

CONSUMABLES (ORDER NUMBERS)

Toner cartridge* 01200801

(2,000 pages) 012

*Toner: Number of A4 pages yield compliant with ISO/IEC 19752. Fax shipped with toner for 500 pages yield compliant with ISO/IEC 19752.

¹ Including all consumables; ² Without registration the standard 1 year warranty will apply

Consumables Information: For the protection of your fax, and in order to ensure that you benefit from its full functionality, this model has been designed to operate only with genuine OKI Printing Solutions toner cartridges. These can be identified by the OKI trademark. Any other toner cartridge may not operate at all, even if it is described as "compatible", and if it does work, your products performance and print quality may be degraded.

Simply Unique - 3 Year Warranty

Our devices are manufactured to the highest standards of quality and technology, which has been confirmed by independent tests. We are so convinced of the high quality of our products that we are offering you an extension of the standard warranty period to 3 years – for free! Simply register your product within 30 days of purchase to be eligible for our unique all inclusive offer. Fully covered by OKI! For further information please visit: www.okiPRINTINGSOLUTIONS.CO.UK/WARRANTY

Without registration, the standard pan-European 1 year warranty applies.
