MODE D'EMPLOI C7200N OKI

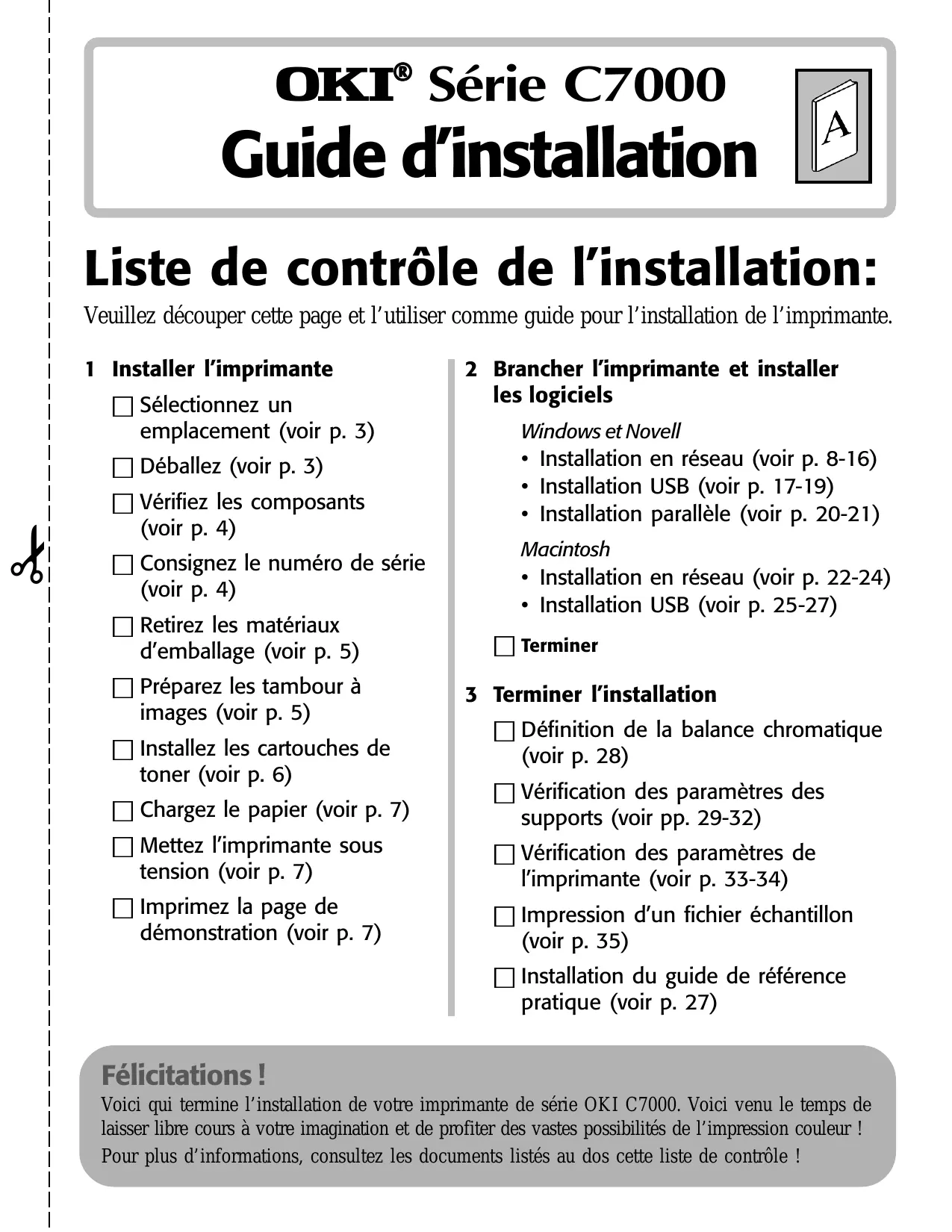

OKI® Série C7000 Guide d'installation
Liste de contrôle de l'installation:
Veuillez découvert cette page et l'utiliser comme guide pour l'installation de l'imprimante.
Sélectionnez un emplacement (voir p. 3)
Déballez (voir p. 3)
Vérifiez les composants (voir p. 4)
Consignez le numéro de série (voir p. 4)
Retirez les matériaux d'emballage (voir p. 5)
□ Préparez les tambour à images (voir p. 5)
Installez les cartouches de toner (voir p. 6)
Chargez le papier (voir p. 7)
Mettez l'imprimante sous tension (voir p. 7)
□ Imprimerz la page de démonstration (voir p. 7)
2 Brancher l'imprimante et installer les logiciels
Windows et Novell
- Installation en réseau (voir p. 8-16)

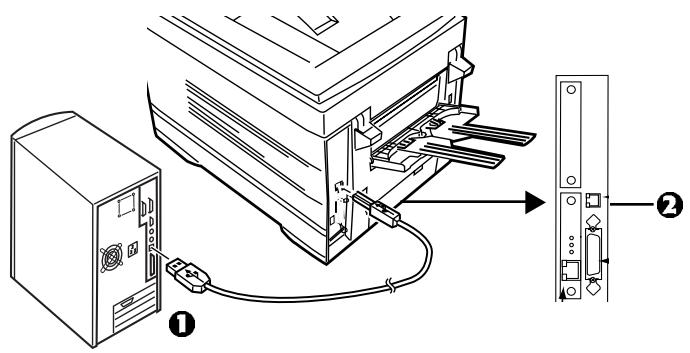

- Installation USB (voir p. 17-19)

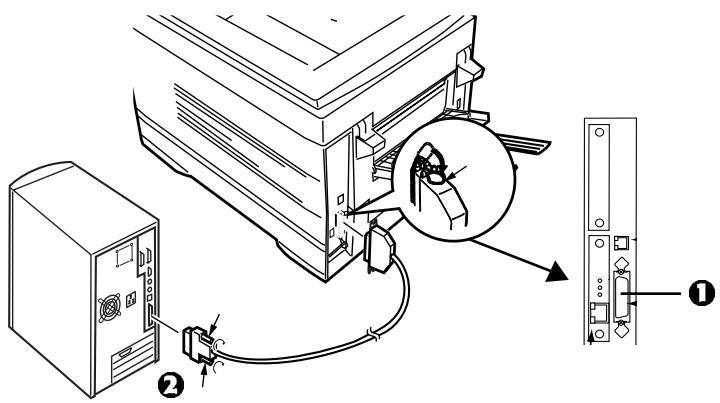

Installation parallele (voir p. 20-21)
Macintosh
- Installation en réseau (voir p. 22-24)

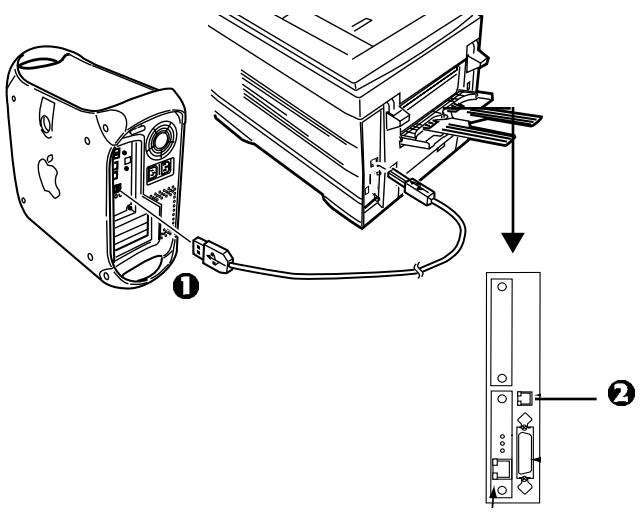

- Installation USB (voir p. 25-27)
Terminer
3 Terminer l'installation
□ Définition de la balance chromatique (voir p. 28)
Vérification des paramètres des supports (voir pp. 29-32)
Vérification des paramètres de l'imprimante (voir p. 33-34)
□ Impression d'un fichier échantillon (voir p. 35)

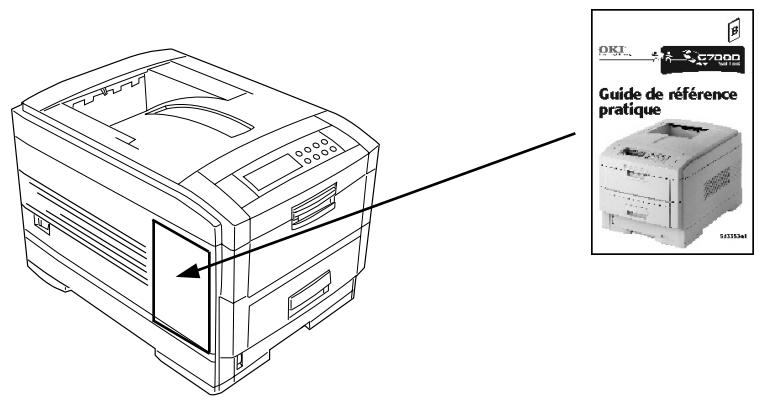

□ Installation du guide de referencia pratique (voir p. 27)
Felicitations!
Voici qui termine l'installation de votre imprimante de série OKI C7000. Voici venu le temps de laisser libre cours à votre imagination et de profiter des vastes possibilités de l'impression couleur !
Pour plus d'informations, consultez les documents listed au dos cette liste de contrôle!
mprimée
Guide de configuration imprimé
Le document que vous tenez à la main : pour installer etmettrerapidementvoireimprimanteà l'oeuvre.
Guide de référence pratique
Pour une aide avec les opérations quotidiennes, notamment :
- Chargement des supports d'impression
Supports d'impressionulisables - Fonctions à l'appareil (Épreuve et impression, impression sécurisée, etc.)
- Panneau de commande
- Dégagement des bourrages de papier, etc.
Se fixe à l'imprimante avec des bandes en Velcro.

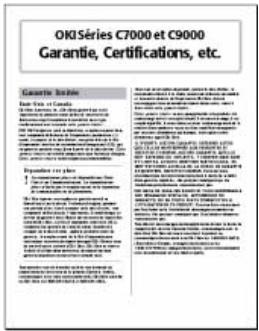

Garantie, certifications, etc
- Garantie
- Consignes de sécurité
FCC/IC/CE
Fiches signalétiques, etc.
En ligne
OKI® série C7000 Guide de l'utilisateur
- Paramètres de papier et d'impression
- Utilisation avancée
- Maintenance
- Dépannage
- Accessoires en option
- Caracteristiques
- Informations sur le service
OKI® série C7000 et série C9000 Guide sur la couleur
L'pression couleur
- Pilotes d'imprimante
Glossaire
Explique comment utiliser le logiciel OKI Storage Device Manager.
- Informations sur le serveur d'impression 6200e
- Instructions sur le logiciel réseau
1
Sélectionnez un emplacement
- Un emplacement solide et de niveau en mesure de soutenir au moins 50~kg (110 lbs).
Dégagement :
-Àgaucheetadroite:20cm
- Avant : 60 cm
- Arrière : 40 cm
- Dessus : 60 cm
Source d'alimentation à proximé
- Température ambiente :
- Idéale : 17 à 27^
-
Plage admissible : 10 à 32 °C
-
Humidité relative :
-
Ideale : HR 50 à 70 %
-
Plage admissible : HR 20 à 80 %
-
À l'écart de la lumière directe du soleil
2

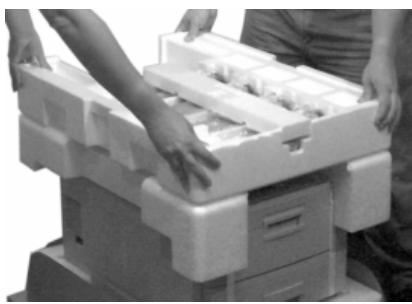

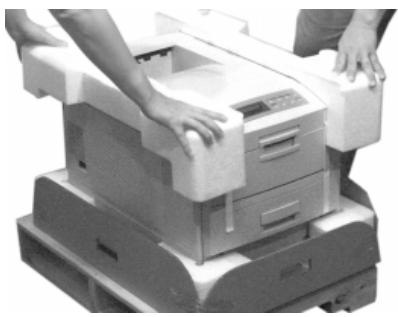

Déballez
ATTENTION! L'imprimante pèse 48,2 kg (106 lbs). Soulevez
- l'imprimante à deux. Utilisez des techniques de levage appropriées.
Il est conseilé de conserver tous les
materiaux d'emballage au cas où vous auriez besoin d'expédier l'imprimante.

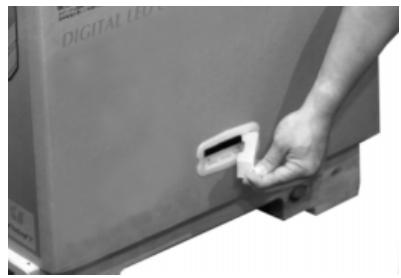

Retirez les prises de main.

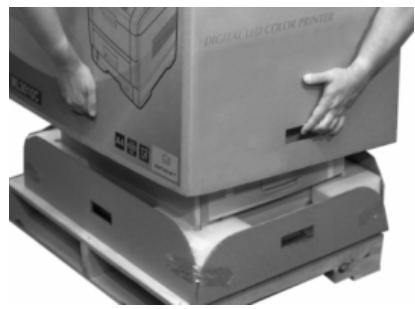

Otez le carton d'expédition de l'imprimante.
Otez le bac auxiliaire et mettez-le de cote.
Retirez le matériel de rembourse supérieur.

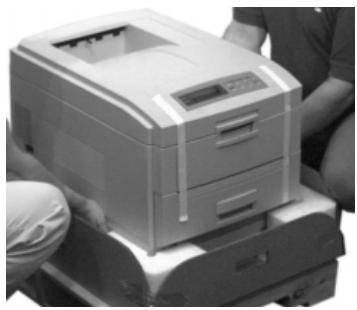

Retirez l'imprimante du bac d'expédition et placez-le sur un support convenable.
□ Sortez l'imprimante de son sac en plastique.
Imprimante

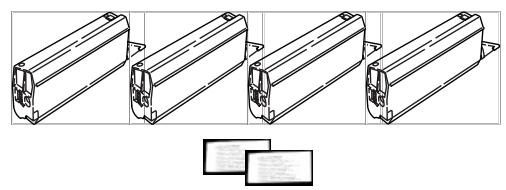

Cartouches de toner cyan, magenta, jaune et noir avec nettoyants de lentille DEL
CD
Avec pilotes et guides de l'utilisateur en ligne
Cordon d'alimentation
Sacs pare-lumière
(Utilisés pour protéger les tambours à images de la lumière lorsque ceux-ci sont reliés de l'imprimante.)
Documentation
(Non illustrée): Guide d'installation Reforence pratique Garanties, certifications, etc.
4

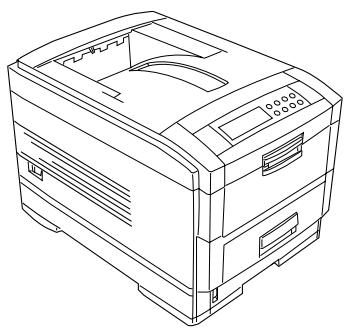

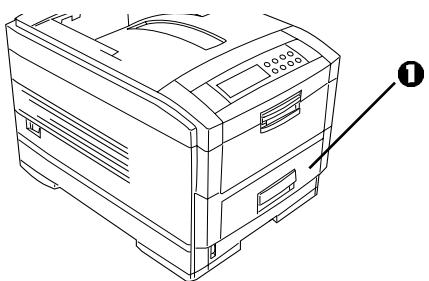

Consignez le numéro de série
Avant de commencer, localisez la plaque de signalisation argentee l'arrive de l'imprimante. Consignez le numero de série que vous y trouvrez sur la derniere page du Guide de refERENCE pratique.
Vouys aurez besoin de ce numero pour enregistrer votre imprimante et tirer profit du service my.okidata.com de Oki Data (anglais seulement).
Retirez les rubans et les matériaux d'emballage.

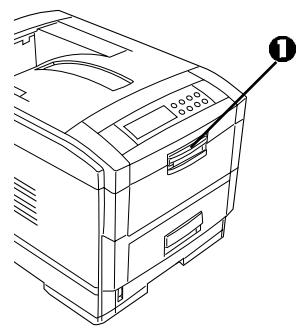

Tirez la poignee vers le haut (1) et ouvre le capot.

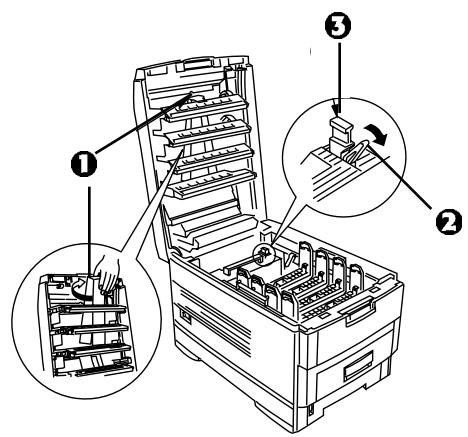

Retirez le carton de maintain (1) situé derrière les têtes à DEL.
Tirez le levier bleu vers l'avant (2), retirez le verrou de transport orange (3) de l'extrémité du mécanisme de transfert et repoussez le levier (2) vers l'arrière de l'imprimante.

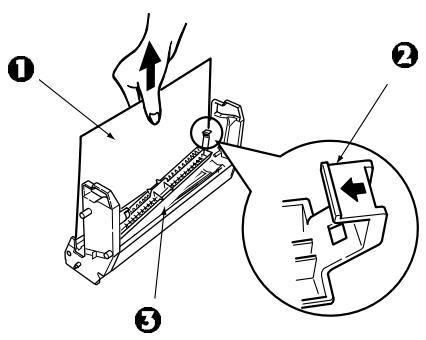

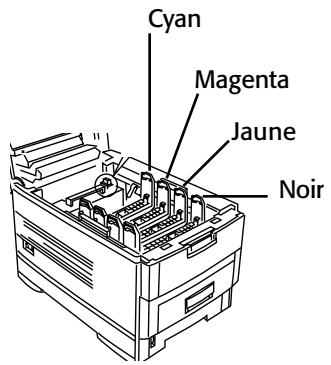

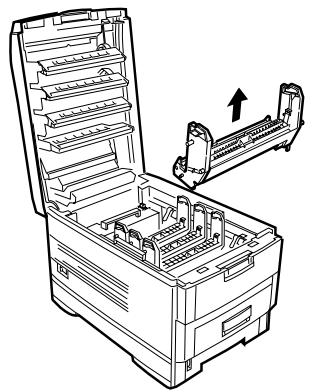

Préparez les tambours à images
□ Soulevez les quatre tambours à images et placez-les sur une surface plane.
- Retirez la feuille protectrice (1). Poussez la languette (2) dans la direction de la flèche et retirez la plaque de garniture (3) de chaque tambour à images.
- Remettez en place les tambours à images dans l'imprimante, enPNANT soit de les installer dans la position de couleur correspondante.

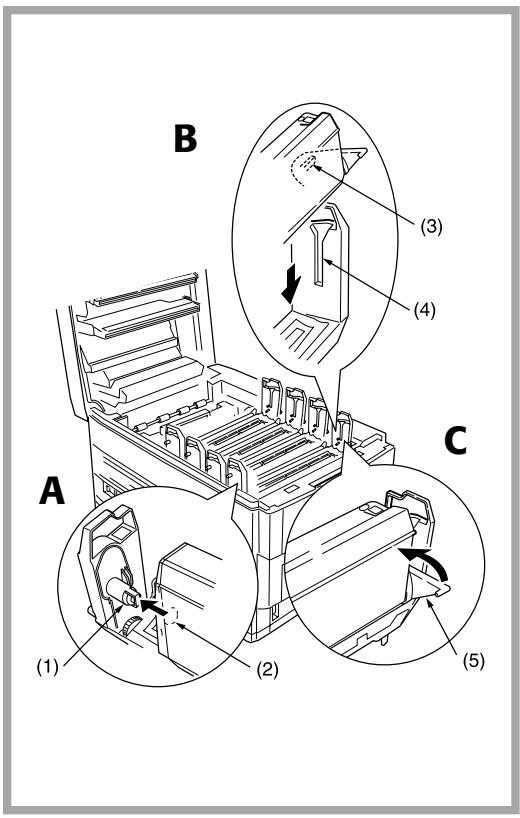

Installez les cartouches de toner
Déballez la cartouche de toner noir et secoucez-la pour bien répartir le toner.
Tenez la cartouche en position horizontal et retirez le ruban.
Tenez la cartouche en position vertical, avec l'ouverture (1) à la gauche et le levier de blocage bleu (2) à la droite.
Abaissez l'extrémité gauche de la cartouche dans le tambour à images se trouvant le plus après de l'avant de l'imprimante, de sorte que le tube (1) du tambour à images se glisse dans l'ouverture (2) de la cartouche de toner.
Poussez la cartouche légèrement vers la gauche, puis abaissez l'extrémité droite, en alignant la languette blanche (3) avec la rainure (4) du tambour.
Poussez le levier de blocage (5) vers l'arrête de l'imprimante jusqu'à l'arrêt.
Pour éviter d'endommager les têtes d'impression, n'oubliez pas de pousser le levier de blocage (5) aussi loin que possible.

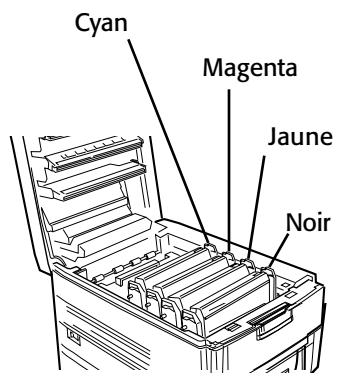

□ Repétez le processus pour chaque cartouche de toner, enPNRnant soin de faire correspondre la couleur de toneravec la couleur du tambour.
! Avant de referrer le capot, assurez-vous que tous les leviers de blocage des cartouches de toner (bleus) ont ete pousses aussi loin que possible.
Fermez le capot.
Pour des informations sur les supports d'impression utilisables, consultez le Guide de referencia pratique.

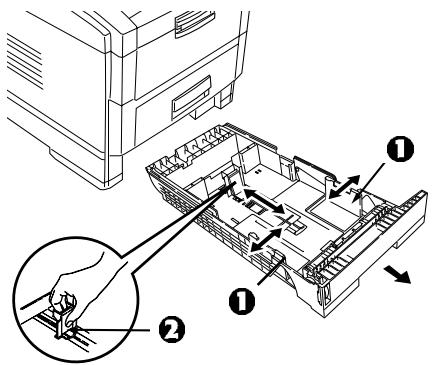

Sortez le bac de papier de l'imprimante et reglez les guides (1) et la butée arrête (2) en fonction du format utilisé.

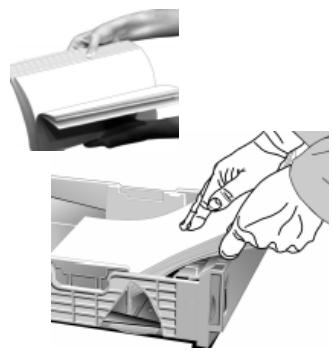

Aérez le papier (max. 530 feuilles de papier de 20 lb [74g / m^2 ]) et chargez-le. Ne dépassez pas la marque « PAPER FULL »
Au besoin, sortez l'indicateur de support et reinserez-le avec le format de support approprié affché.

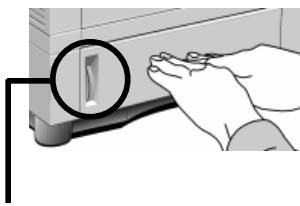

Indique la quantité de papier qui reste dans le bac.
□ Repoussez le bac dans l'imprimante.

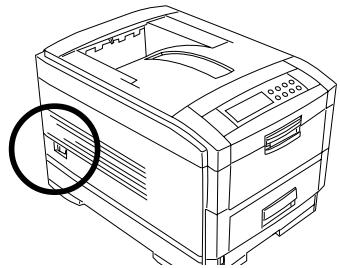

Mettez l'imprimante sous tension
□ Branchez le cordon d'alimentation à l'arrête de l'imprimante.
- Branchez le cordon dans une prise d'alimentation mise à la terre.
□ Allumez l'imprimante et attendez qu'elle se réchauffe. L'écran affiche
ONLINE .AUTO TRAY1

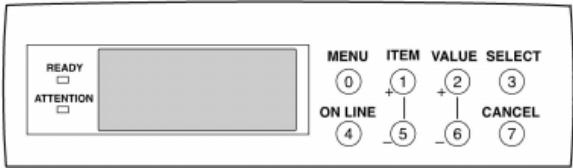

Imprimez la page de démonstration
□ Imprimez la page de démonstration :

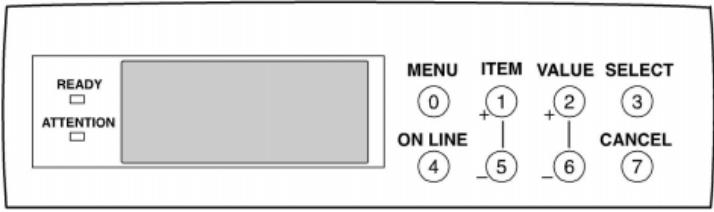

a Appuyez à plusieurs reprises sur MENU jusqu'à ce que INFORMATION MENU s'affiche.
b Appuyez à plusieurs reprises sur ITEM - jusqu'à ce que DEMO 1 s'affiche.
c Appuyez sur SELECT. La page de démonstration s'imprime et l'imprimante se remet en ligne.
Réseau Windows et Novell Sommaire de l'installation
Guide de l'utilisateur de réseau en ligne 8
Connexion réseau 9
Logiciels
Logiciels réseau : Options disponibles 10
Logiciel de gestion réseau à installer 11
Logiciel de gestion réseau
TCP/IP:Windows2000 et NT 4.0 12
Configuration Novell 14
Ordinateurs client
Installation des pilotes sur les ordinateurs client 15
Impression directed'un poste de travail Windows. 15
Activation de l'unité recto verso et du disque dur dans le pilote 16

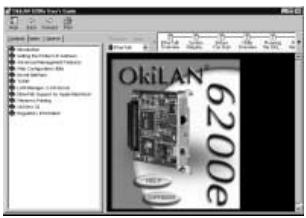

Guide de l'utilisateur de réseau en ligne
Le Guide de l'utilisateur réseau en ligne OkiLAN® 6200e contient des instructions pour l'installation de l'imprimante sur divers systèmes d'exploitation réseau.
Configurations minimales : processeur i486MC, RAM de 16 Mo, Microsoft Internet Explorer 4.0 ou supérieur.
Vous pouvez afficher le Guide de l'utilisateur réseau à partir du CD ou l'instructor sur votre ordinateur :
□ Insérez le CD OKI série C7000/C9000 dans le lecteur de CD-ROM.
□ Cliquez sur Demarrer Exécuter, puis allez au repertoire principal du CD et double-cliquez sur install.exe.
Cliquez sur OK.
□ Sélectionnez le modele d'imprimante, puis cliquez sur Continuer.
□ Cliquez sur le bouton Logiciel de réseau et d'administration.
□ Cliquez sur le bouton Documentation Réseau.
□ Sélectionnez : Installer le Guide de l'utilisateur (suivez les instructions à l'écran) ou
Afficher le Guide de l'utilisateur.
Affichage du Guide de l'utilisateur réseau installé
Pour afficher le Guide de l'utilisateur réseau après que celui-ci a etéinstallé sur l'ordinateur, cliquez sur Demarrer Programmes OKI C Series Network User's Guide Network User's Guide.

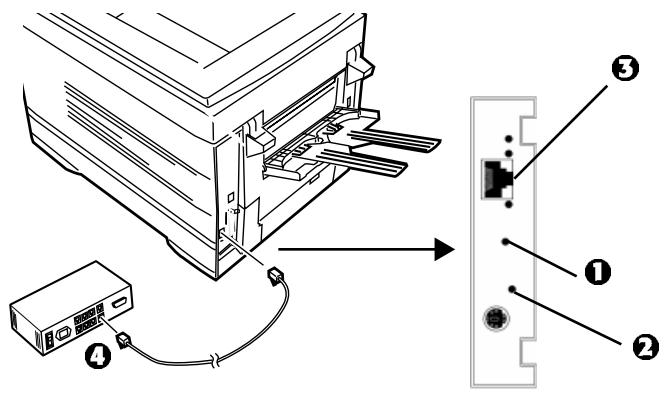

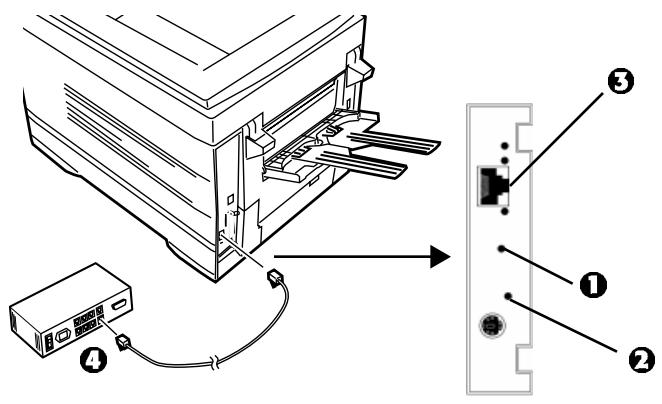

Connexion réseau
Votre imprimante n'est pas livrée avec un cable Ethernet. Utilisez un cable Ethernet avec deux paires de fils torsadés et une fiche RJ45.
0 = Bouton Test
±b = Temoin d'etat
Éteignez l'imprimante.
- Connectez le cable Ethernet au port réseau du serveur d'impression (3).
- Branchez l'autre extrémité du cable Ethernet dans le port réseau (4).
□ Allumez l'imprimante et attendez que le témoin d'etat du serveur d'impression arrêté de clignoter.
Appuyez sur le bouton Test sur le serveur d'impression. Une feuille de configuration OkiLAN 6200e s'imprime. Cette feuille contient les informations dont vous avez besoin pour configurer l'imprimante sur votre réseau.
Logiciels réseau : Options disponibles
Consultez le diagramme à la page suivant pour savoir quels logiciels réseau doivent être installés pour votre système d'exploitation réseau particulier :
Utilitaires réseau, y compris :
Utilitaires OkiNet
Recommendés pour les opérations de découverte rapide et de configuration de votre serveur d'impression. Compend :
- Utilitaires de configuration NetWare et TCP/IP
- Moniteurs de port pour IP, IPX et DLC
- Surveillance d'alerte d'imprimantes dans IP et IPX
- Utilitaire de configuration base Web
Utilitaire OkiView32
Outil de gestion d'imprimantes réseau.
OkiView 32 yourspermet
- De découvertir les serveurs d'impression OKI et non OKI sur votre réseau
- D'afficher l'etat des imprimantes réseau
- D'afficher et de modifier les paramètres du serveur d'impression OkiLAN®
- D'afficher et de modifier les paramétres du menu d'impression OKI
- De génér les files d'attente des travaux d'impression
Requiert :
- DHCP pour la découverte des nouveaux serveurs d'impression dans les environnementes TCP/IP
- Client Novell pour NetWare® pour configurer les paramètres NetWare
Impression réseau directe
Installe les moniteurs de port OkiNet Connect pour IP, IPX ou DLC, offrant une impression directe point à point à partir d'un poste de travail Windows vers l'imprimante réseau.
Utilitaire de configuration Web
Cet applet OkiNet Java® découvert les serveurs d'impression OkiLAN 6200e et vous permet de modifier les paramètres du serveur d'impression et du menu d'impression via un explorateur. Vous pouvez également utiliser cet utiliser dans les environnements Linux® et UNIX® avec une machine virtuelle Java installée.
Pour la gestion à distance du disque dur interne (programme optionnel sur tous les modèles sauf C7400dxn) et de la mémoire flash (tous les modèles) de l'imprimante.
Pilotes/logiciels pour poste de travail
Pilotes d'imprimante
AdobePostScriptPCL
Documentation en ligne
- Peut également être consultée directement à partir du CD
Guide de l'utilisateur Série C7000 OKI
Contient des informations sur l'imprimante.
Requiert Adobe® Acrobat® Reader 5.0*.
Guide sur la couleur Série C7000 OKI
Explique les notions de base de l'impression couleur. Requiert Adobe Acrobat Reader 5.0*.
Guide de l'utilisateur OKI Storage Device Manager
Explique comment gérer la mémoire SIMM Flash de l'imprimante et le disque dur optionnel. Requiert Adobe Acrobat Reader 5.0*.
Guide de l'utilisateur réseau OkiLAN 6200e
Contient des instructions pour l'installation de l'imprimante sur divers systèmes réseau.
Requiert Microsoft Internet Explorer 4.0 ou supérieur.
Utilitaire Color Swatch
Permet d'imprimer des échantillons couleur avec des paramètres RVB. Vous pouvez utiliser les paramètres de valeurs RVB dans le logiciel d'application pour faire correspondre une couleur à l'impression, peu importe la représentation de la couleur à l'écran.
- Acrobat Reader 5.0 est inclus avec le CD OKI C Series.
Sommaire de la configuration des imprimantes en réseau
Logiciel de gestion réseau à installer :
Réseaux basés serveur :
TCP/IP : Windows 2000 et NT 4.0
Utilisez OkiNet pour découvert et configurer le serveur d'impression et pour installer le moniteur IP (voir page 13).
Novell NDS/Bindery (4.x et 5.x)
Utilisez OkiView32 pour configurer le serveur d'impression et pour ajouter des objets à l'arborescence NDS (voir page 14).
Novell NDPS (5.x et supérieur)
- IPX : utilisez l'utilitaire OkiNet pour NetWare
(voir « Using OkiLan 6200e in NDPS [NetWare 4.x et 5.1] »
sous Novell NetWare dans le Guide de l'utilisateur réseau OkiLAN 6200e)
- IP : utilisez l'utilitaire OkiNet pour TCP/IP (voir « OkiNet for TCP/IP » sous TCP/IP dans le Guide de l'utilisateur réseau en ligne OkiLAN 6200e)
UNIX/LINUX
Utilisez l'utilitaire de configuration web OkiNet
(voir « Web Configuration Utility » dans
le Guide de l'utilisateur réseau en ligne OkiLAN 6200e)
ou
Utilisez les utilisaires Unix
(voir « TCP/IP » dans le Guide de l'utilisateur réseau en ligne OkiLAN 6200e)
Gestionnaire LAN ou Serveur LAN
Utilisez les utilisaires OkiNet (voir « LAN Manager/LAN Server » dans
le Guide de l'utilisateur réseau en ligne OkiLAN 6200e)
Impression réseau directe pour clients Windows
Utilisez OkiNet Connect pour imprimer directement à une imprimante réseau à partir d'un poste de travail Windows (voir page 15).
Logiciel de gestion réseau, TCP/IP :
Windows 2000 et NT 4.0
Dans ce processus, vous configurez en premier l'adresse IP, le sous-reseau et la passerelle du serveur d'impression. Vous pouvez également entrair ces paramètres via le panneau avant de l'imprimante; voyagez « Modification des paramètres » sous paramétrage de l'imprimante dans le Guide de l'utilisateur en ligne Série C7000 OKI. Ces paramètres se trouvent dans le MENU RÉSEAU.
Si DHCP est actif, l'imprimante obtient une adresse IP à la mise sous tension. Si vous utilisez OkiNet Connect IP Monitor, vous n'auriez peut'être pas besoin de configurer une adresse IP permanente.
Ensuite, configurez le serveur Windows pour une impression avec files d'attente ou configurez des postes de travail pour l'impression directe point à point.
Installation du logiciel OkiNet
- Avec toutes les applications fermées et le CD OKIC Series dans votre lecteur de CD-ROM, cliquez sur Demarrer Exécuter.
- Allez à votre lecteur de CD-ROM puis double-cliquez sur install.exe dans le repertoire racine.
- Cliquez sur OK.
- Sélectionnez votre modèle d'imprimante OKI, puis cliquez sur Continuer.
- Cliquez sur le bouton Logiciel de réseau et d'administration.
- Cliquez sur le bouton Utilitaires OkiNet.
- Sélectionnez TCP Management Utilities et cliquez sur Next (Suivant).
- Sélectionnez OkiNet Utility for TCP/IP, puis cliquez sur Install (Installer) et suivez les directives à l'écran.
- Sélectionnez OkiNet Connect Windows Printing et cliquez sur Next (Suvivant).
- Sélectionnez OkiNet Connect for TCP/IP, puis cliquez sur Install (Installer) et suivez les instructions à l'écran pour terminer l'installation.
Configuration de OkiLAN 6200e au moyen de OkiNet pour TCP/IP
Vous pouvez utiliser cette procédure pour modifier les paramètres d'un serveur OkiLAN 6200e déjà configuré.
1. Appuyez sur le bouton Test sur le serveur d'impression OkiLAN 6200e pour imprimer la page de configuration, laquelle inclut l'adresse IP courante de l'imprimante.
2. Cliquez sur Demarrer Programmes OkiNet Utilities OkiNet Utilities for TCP/IP.
3. Par défaut, l'écran All Print Servers est sélectionné et tous les serveurs d'impression rattachés au sousréseau du réseau, à partir duquel tourne l'utilitaire OkiNet, sont listed.
4. Sélectionnez le serveur OkiLAN 6200e à configurer.
5. Cliquez sur Configuration à partir du menu Print Server (Serveur d'impression) ou cliquez sur l'icone Configuration dans la barre d'outils.
6. Cliquez sur l'onglet TCP/IP, puis fournissez les informations suivantes :
IP address Resolution-Select One (Résolution d'adresse IP - Sélectionnez une option):
- Set Permanent (IP statique) [Définir adresse permanente (IP statique)]
Sélectionnez cette option pour rendre l'adresse IP permanente. Si l'OkiLAN 6200e a été configuré de manière à retenir son adresse IP, il n'a pas besoin de déterminer son adresse chaque fois qu'il est mis sous tension.
Entrez l'adresse IP pour le serveur OkiLAN 6200e (format XXX.XXX.XXX.XXX, où XXX = NUMERO de 0 à 255).
Si vous selectionnez une adresse IP non valide,
- il se peut que vous ne soyez pas en mesure d'acceder au serveur OkiLAN 6200e.
ou
- Use Network Protocol (Utiliser le protocole réseau) Sélectionnez cette option pour utiliser RARP,
BOOTP ou DHCP pour déterminer l'adresse IP à la mise sous tension. Sécífiez le ou les protocoles à utiliser.
Subnet Mask (Masque de sous-réseau)
Si vous environnement réseau comprend des sous-réseaux, configurez le masque de sous-réseau (format XXX.XXX.XXX.XXX où XXX = numéro de 0 à 255).
Le masque de sous-réseau par défaut est 0.0.0.0.
Le serveur OkiLAN 6200e interprete un masque de sous-réseau de 0.0.0.0. ou 255.255.255.255 comme signe qu'aucun masque de sous-réseau n'a été spécifique.
Si vous seLECTIONnez un masque de sous-reseau
non valide, vous pouriez ne pas acceder au serveur OkiLAN 6200e.
Default Gateway (Passerelle par défaut)
Si vous réseau local est rattaché à d'autres réseaux, vous pouvez spécifique l'adresse de votre passerelle par défaut (format XXX.XXX.XXX.XXX, XXX = numéro de 0 à 255). Cette passerelle sera sélectionnée chaque fois que des messages doivent être envoyés à un autre réseau.
Si vous selectionnez une passerelle par défaut non
- valida ou si la passerelle par défaut n'est plus disponible, le serveur OkiLAN 6200e peut ne pas être en mesure de communiquer avec des réseaux non locaux.
WINS Server (Serveur WINS)
Si vous utilisez la résolution de nom WINS, configurez l'adresse du serveur WINS où le nom système du serveur OkiLAN 6200e sera enregistré.
Use DHCP to Locate WINS Server (Utilisez DHCP pour localiser le serveur WINS)
Si vous utilisez DHCP pour la résolution d'adresse IP, Sélectionnez cette option pour obtenir l'adresse du serveur WINS du serveur DHCP.
Telnet/HTTP Password (Mot de passer Telnet/ HTTP):
Vous permet de modifier le mot de passer courant requis pour l'accès Telnet ou HTTP. Le mot de passer par défaut est le numéro de série de OkiLAN 6200e.
Configurez le moniteur IP
Vous devez installer un pilote d'imprimante avant d'exécuter cette étape. Voyez la page 20 pour les détails à ce sujet.
- Cliquez sur Demarrer Paramètres Imprimantes.
- Cliquez avec le bouton droit sur l'icone d'imprimante OKI C7200 ou C7400, puis cliquez sur Propriétés.
- Cliquez sur l'onglet Ports (Windows 2000/NT 4.0) ou Détails (Windows Me/98/95).
- Cliquez sur Add Port (Ajouter un port).
- Sélectionnez Oki Data OkiNet Connect IP Monitor et cliquez sur New Port (Nouveau port). La boîte de dialogue Add OkiNet Connect Port s'affiche.
- Mettez en surbrillance l'adresse IP courante de l'imprimante dans la liste des imprimantes à l'écran Add OkiNet Connect Port et cliquez sur Add (Ajouter).
- Cliquez sur OK.
Reportez-vous au Guide de l'utilisateur réseau OkiLAN 6200e pour plus de détails.
Logiciel de gestion réseau, configuration Novell
! Cette procédure s'applique à Novell NetWare 4.0 et 5.0 lors de l'utilisation de NDS ou Bindery seulement. Pour plus de détails et pour des directives sur Novell NDPS, reportez-vous au Guide de l'utilisateur en ligne OkiLAN 6200e.
Installez OkiView32
- Avec toutes les applications fermées et le CD OKI C Series dans votre lecteur de CD-ROM, cliquez sur Démarrer Exécuter.
- Allez au lecteur de CD-ROM, puis double-cliquez sur install.exe dans le repertoire racine et cliquez sur OK.
-
Sélectionnez votre modèle d'imprimante OKI, puis cliquez sur Continuer.
-
Cliquez sur le bouton Logiciel de réseau et d'administration.
- Cliquez sur le bouton OkiView32 et suivez les instructions à l'écran pour terminer l'installation.
! La selection de « Typical » ou « Custom » installe l'utilitaire SNMP qui nécessite un redémarrage du système.
Configuration de Novell avec OkiView32 pour Novell
OkiView32 create les objets d'imprimantes NDS et configure le serveur d'impression OkiLAN.
- Connectez-vous en tant qu'administrateur, puis lancez OkiView32 à partir du poste de travail Windows tournant sous NetWare Client de Novell.
- Lorsque l'imprimante a eté découverte, double-cliquez sur l'imprimante, puis cliquez sur l'onglet Network et vérifie que NetWare est activé.
- Cliquez sur l'onglet Novell, puis cliquez sur 1'arborescence NDS.
- Cliquez sur Modify Name et entrez un nouveau nom de serveur d'impression. Cliquez sur OK.
- Cliquez sur Change Context et allez à l'arborescence et le contexte approprié. Cliquez sur OK.
- Cliquez sur le contexte qui s'affiche dans l'arborescence NDS.
- Cliquez sur Add/Delete Queue et cliquez sur New Queue. Entrez un nom pour la nouvelle file d'impression, puis cliquez sur OK.
- Dans la boîte de dialogue Add Queues, Sélectionnez la file nouvellement créé, puis cliquez sur OK.
OkiView 32 ajoute l'imprimante, le serveur d'impression et la file d'impression à l'arborescence NDS et configure le serveur d'impression OkiLAN. Vous doivent rediriger les pilotes d'imprimante installés aux postes de travail client vers un port qui correspond à la file d'attente Novell.
Ordinateurs client
Installation des pilotes sur les ordinateurs client
Clients avec Windows 2000 et Windows NT 4.0 : Installation depuis l'ordinateur hôte
Copiez les fichiers du pilote du CD C7000/C9000 (\Drivers\Nt40 ou Win2K\Francais\Pcldrv ou Psdrv) au repertoire réseau de votre choix.
Sur l'ordinateur hôte, ouvrez Voisinage réseau, puis double-cliquez sur l'ordinateur client sur lequel vous souhaitez installer les pilotes.
Double-cliquez sur le dossier Imprimantes, puis cliquez sur Imprimante.
Assurez-vous que le Serveur d'impression / (nom de l'ordinateur) est selectionné, puis cliquez sur Suivant.
Suivez les directives de l'Assistant ajust d'imprimante pour ajouter des pilotes du réseau ou où vous les avez installés sur l'ordinateur client seLECTIONné.
- Cliquez sur le pilote à installer, puis cliquez sur Suivant.
□ Cliquez sur Suivant et suivez les instructions à l'écran pour terminer l'installation.
- Répétez ce processus pour chaque ordinateur client, puis effectuez une vérification rapide des ordinateurs client pour vous assurer que le pilote a été installé.
Clients avec Windows Me et Windows 98/95 : Installation depuis l'ordinateur client
Copiez les fichiers du pilote du CD C7000/C9000 (\Drivers\Win9x\Francais\Pcldrv ou Psdrv) au repertoire réseau partagé de votrechoix.
Sur 1'ordinateur client, cliquez sur Demarrer Parametes Imprimantes Ajout d'imprimante.
Utilisez l'Assistant ajust d'imprimante pour installer les pilotes du repertoire réseau sur l'ordinateur client.
Impression directe d'un poste de travail Windows
Pour utiliser cette fonction, vous devez avoir établi une adresse IP et avoir installé un pilote d'imprimante.
Dans la boîte de dialogue Installateur de menu OKI, cliquez sur le bouton à côté de Impression réseau directe.
Suivez les instructions à l'écran pour installer OkiNet Connect, puis quitterz l'installateur de menu.
Utilisez OkiNet Connect pour creer un nouveau port.
- Configurez chaque pilote d'imprimante du client au port réseau (voir « Configuration du moniteur IP » à la page 14).
Activation de l'unité recto verso et du disque dur dans le pilote
Si vous imprimante est munie de l'unité recto vers ou du disque dur interne (tous les deux standard sur le modele C7400dxn), vous nevez entre le pilote et les activer avant de pouvoir vous en servir.
! Ces procédures sont également utilisées lors de l'ajout de modules SIMM optionnels, des bacs de papier auxiliaires et du chargeur haute capacité. Voir « Accessoires en option » dans le Guide de l'utilisateur en ligne OKI C7000.
Pour activer l'unité recto versus et le disque dur dans le pilote PCL :
□ Cliquez sur Demarrer Paramètres Imprimantes.
□ Cliquez avec le bouton droit de la souris sur l'icone d'imprimante OKI C7200 ou C7400 PCL, puis cliquez sur Préférences (Windows 2000), Propriétés (Windows Me/98/95) ou Valeurs par défaut du document (Windows NT 4.0).
Dans l'onglet Général, cliquez sur Options du péripérisque, puis cliquez sur Duplex option unit (Unité recto verso) et Printer hard disk (Disque dur de l'imprimante).
Double-cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.
Pour activer l'unité recto versus et le disque dur dans le pilote PostScript :
□ Cliquez sur Demarrer Paramètres Imprimantes.
□ Cliquez avec le bouton droit de la souris sur l'icone d'imprimante PostScript OKI C7200 ou C7400, puis cliquez sur Propriétés.
Windows 2000 et NT 4.0 :
- Cliquez sur l'onglet Parametes du périphérique.
- Défilez jusqu'à Options installables.
- Cliquez sur Duplex (Recto verso), puis cliquez sur Installed (Installé) dans la case en dessous; effectuez la même opération pour Hard Disk (Disque dur).
Windows Me, 98 et 95 :
- Cliquez sur l'onglet Options du péripérisque.
- Cliquez sur Duplex (Recto verso), puis cliquez sur Installed (Installé) dans la case en dessous; effectuez la même opération pour Hard Disk (Disque dur).
□ Cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.
Pilotes Windows fours
L'imprimante est livrée avec 2 pilotes USB (Adobe PostScript et PCL) pour Windows 2000 Professional, Windows Me et Windows 98.
Connexion du port USB
L'imprimante est livrée sans cable d'interface
USB. Utilisez un cable USB compatible avec la norme USB 1.1.
Remarques :
- Une interface USB fonctionnera seulement avec Windows 2000, Windows Me et Windows 98. Elle ne fonctionnera pas sous MS-DOS, Windows 95, 3.1 ou NT 4.0
- Le fonctionnement de l'imprimante n'est pas garantis si un autre periphérique compatible USB est connecté en même temps avec l'imprimante.
- Si un concentrateur USB est utilisé, il doit être connecté directement à l'ordinateur.
Eteignez l'ordinateur et l'imprimante.
- Connectez le cable USB au port USB de l'ordinateur (1).
- Connectez l'autre extrémité du cable au port USB de l'imprimante (2).
USB : Installation du logiciel
Pilotes d'imprimante (Adobe PostScript, PCL)
Documentation en ligne de la série C7000
- Requiert Adobe Acrobat Reader 5.0 (compris sur le CD OKI C Series).
- La documentation peut également être consultée directement à partir du CD (dans la boîte de dialogue Installer le menu OKI, cliquez sur « Documentation de Guides Utilisateurs », puis sur « Guide Utilisateur du Gestionnaire de Périphériques de Stockage »).
Utilitaire Color Swatch
Offre un imprimé des échantillons couleur avec les paramètres RVB. Utilisez les paramètres dans le logiciel d'application pour faire correspondre exactement la couleur d'échantillon aux fichiers imprimés.
Pilotes Windows 2000
Pour installer le pilote sur Windows 2000
□ Allumez l'ordinateur et attendez qu'il démarre.
Allumez l'imprimante.
□ Insérez le CD fourni avec l'imprimante dans le lecteur de CD-ROM.
L'imprimante est détectée et l'Assistant Ajout/ Suppression de matériel s'affiche.
□ Cliquez sur Suivant.
□ Sélectionnez Rechercher un pilote approprié pour mon péripérique (recommandé), puis cliquez sur Suivant.
□ Sélectionnez Emplacement spécifique, désélectionnez les autres options, puis cliquez sur Suivant.
□ Cliquez Parcourir et selectionnez le lecteur de CD-ROM.
Allez au repertoire Drivers\Win2k\Francais\ PCLDRV pour installer un pilote PCL ou au repertoire Drivers\Win2k\ Francais\PSDRV pour un pilote PostScript.
□ Cliquez sur le fichier.inf, puis cliquez sur Ouvrir.
- Cliquez sur OK et complétez l'installation en suivant les instructions fournies.
Quand la boite de dialogue Signature numérique
- introuvable s'affiche, cliquez sur Oui.
Pour installer également le second pilote sur Windows 2000 :
□ Cliquez sur Demarrer Paramètres Imprimantes.
Double cliquez Ajout d'imprimante. L'Assistant Ajout d'imprimante s'affiche.
□ Cliquez sur Suivant.
□ Sélectionner Imprimante locale. Assurez-vous que l'option Détction automatique et installation de l'imprimante Plug-and-Play n'est pas sélectionnée, puis cliquez sur Suivant.
Sélectionner le port USB, puis cliquez sur Suivant.
□ Cliquez sur Disque fourni, puis cliquez sur Parcourir et selectionnez le lecteur de CD-ROM.
Allez au repertoire Drivers\Win2k\Francais\PCLDRV ou Drivers\Win2k\Francais\PSDRV.
□ Cliquez sur le fichier.inf, puis cliquez sur Ouvrir.
- Cliquez sur OK et complètez l'installation suivant les instructions fournies.
! Quand la boîte de dialogue Signature numérique introuvable s'affiche, cliquez sur Oui.
Pilotes Windows Me et 98
Pour installer le pilote sur Windows Me
Allumez l'ordinateur et attendez qu'il démarre.
Allumez l'imprimante.
L'Assistant Ajout d'imprimante s'affiche.
□ Insérez le CD fourni avec votre imprimante dans le lecteur de CD-ROM.
□ Sélectionnez Recherche automatique du meilleur pilote, puis cliquez sur Suivant.
Lorsque OKI USB Driver (Pilote USB OKI) s'affiche, cliquez sur Terminer. Les fichiers sont copiés sur le système, puis l'imprimante est détectée.
□ Sélectionnez Recherche automatique du meilleur pilote, puis cliquez sur Suivant.
□ Sélectionnez le pilote désiré, puis cliquez sur OK et complétez l'installation suivant les instructions fournies
Pour installer le pilote sur Windows 98
Allumez l'ordinateur et attendez qu'il démarre.
Allumez l'imprimante.
L'Assistant Ajout d'imprimante s'affiche.
□ Cliquez sur Suivant et insérez le CD fourni avec votre imprimante dans le lecteur de CD-ROM.
□ Sélectionnez Rechercher le meilleur pilote pour votre péripérisque (recommende), puis cliquez sur Suivant.
□ Sélectionnez Lecteur CD-ROM et désélectionnez les autres options, puis cliquez sur Suivant.
Lorsque OKI USB Driver (Pilote USB OKI) s'affiche, cliquez sur Suivant. Les fichiers sont copiés sur le système.
□ Lorsque vous avez terminé, cliquez sur Terminer. L'imprimante est détectée et l'Assistant ajout de nouveau matériel s'affiche.
□ Cliquez sur Suivant.
□ Sélectionnez Rechercher le meilleur pilote pour votre péripérisque (recommdé), puis cliquez sur Suivant.
□ Sélectionnez Emplacement spécifique, désélectionnez Lecteur CD-ROM, puis cliquez sur Parcourir.
□ Sélectionner le lecteur CD-ROM, puis allez au repertoire Drivers\Win9x\Francais\pcldrv ou psdrv, et cliquez sur OK.
- Cliquez sur Suivant, et complétez l'installation suivant les instructions fournies.
Pour installer également le second pilotesur Windows Me ou 98 :
□ Cliquez sur Demarrer Paramètres Imprimantes.
Double cliquez Ajout d'imprimante. L'Assistant Ajout d'imprimante s'affiche.
□ Cliquez sur Suivant
□ Sélectionner Imprimante locale, puis cliquez sur Suivant.
□ Cliquez sur Disque fourni, puis cliquez sur Parcourir.
Allez au lecteur CD-ROM puis allez au repertoire Drivers\Win9x\Francais\pcldrv pour installer le pilote PCL ou au repertoire Drivers\Win9x\Francias\psdrv pour le pilote PostScript, double-cliquez ensuite sur OK.
- Complétez l'installation suivant les instructions fournies.
Pour installer d'autres logiciels (Windows 2000, Me et 98)
AvecleCDOKICSeriesdansvorettelecteurde CD-ROM,cliquez surDemarrer Executer.
Allez au lecteur de CD-ROM et cliquez sur install.exe dans le repertoire racine, puis cliquez sur OK.
□ Sélectionnez le modele d'imprimante OKI, puis cliquez sur Continuer.
□ Cliquez sur le bouton à côté de Logiciel d'imprimante et suivez les instructions à l'écran.
- Quittez Installateur de menu.
Pour afficher le Guide de l'utilisateur de l'imprimante
Cliquez sur Demarrer Programmes OKI C Series Desktop User's Guide.
Pour ouvrir l'utilitaire Color Swatch
Cliquez sur Demarrer Programmes OKI C Series Color Swatch Utility. (Pour plus d'informations sur l'utilitaire Color Swatch, consultez le Guide sur la couleur en ligne OKI de série C7000).
Activation de l'unité recto verso et du disque dur dans le pilote
Si vous imprimante est munie de l'unité recto vers ou du disque dur interne (tous les deux standard sur le modele C7400dxn), vousdezenterle pilote et les activer avant de pouvoir vous en servir.
! Ces procédures sont également utilisées lors de l'ajout de modules SIMM optionnels, des bacs de papier auxiliaires et du chargeur haute capacité. Voir « Accessoires en option » dans le Guide de l'utilisateur en ligne OKI C7000.
Pour activer l'unité recto verso et le disque dur dans le pilote PCL
□ Cliquez sur Demarrer Paramètres Imprimantes
□ Cliquez avec le bouton droit de la souris sur l'icone d'imprimante OKI C7200 ou C7400 PCL, puis cliquez sur Préférences (Windows 2000), Propriétés (Windows Me/98/95) ou Valeurs par défaut du document (Windows NT 4.0).
Dans l'onglet Général, cliquez sur Options du péripérisque, puis cliquez sur Duplex option unit (Unité recto verso) et Printer hard disk (Disque dur de l'imprimante).
Double-cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.
Pour activer l'unité recto verso et le disque dur dans le pilote PostScript
□ Cliquez sur Demarrer Paramètres Imprimantes.
□ Cliquez avec le bouton droit de la souris sur l'icone d'imprimante PostScript OKI C7200 ou C7400, puis cliquez sur Propriétés.
Windows 2000 et NT 4.0 :
- Cliquez sur l'onglet Paramètres du périphérique.
- Défilez jusqu'à Options installables.
- Cliquez sur Duplex (Recto verso), puis cliquez sur Installed (Installe) dans la case en dessous; effectuez la même opération pour Hard Disk (Disque dur).
Windows Me, 98 et 95 :
- Cliquez sur l'onglet Options du péripérisque.
- Cliquez sur Duplex (Recto verso), puis cliquez sur Installed (Installé) dans la case en dessous; effectuez la même opération pour Hard Disk (Disque dur).
□ Cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.
Pilotes fournis
L'imprimante est livrée avec deux pilotes Windows : Adobe PostScript et PCL. Les pilotes USB pour les systèmes Windows suivants sont fournis :
- Windows 2000 Professional
- Windows Me, 98, 95
- Windows NT 4.0
Connexion du port parallele
Éteignez à la fois l'ordinateur et l'imprimante.
- Connectez un cable parallele IEEE-1284 (non fourni) au port parallele de l'imprimante (1), en le fixant à l'aide de clips à ressort.
- Connectez l'autre extrémité au port parallède l'ordinateur (2) et fixez-le en place au moyen de vis.
Parallèle : Installation du logiciel
Pilotes d'imprimante (Adobe PostScript, PCL)
Documentation en ligne de la série C7000
- Requiert Adobe Acrobat Reader 5.0 (compris sur le CD OKI C Series).
- La documentation peut également être consultée directement à partir du CD (dans la boîte de dialogue Installer le menu OKI, cliquez sur « Documentation de Guides Utilisateurs », puis sur « Guide Utilisateur du Gestionnaire de Périphériques de Stockage »).
Utilitaire Color Swatch
Offre un imprimé des échantillons couleur avec les paramètres RVB. Utilisez les paramètres dans le logiciel d'application pour faire correspondre exactement la couleur d'échantillon aux fichiers imprimés.
Pour installer le logiciel
Allumez l'ordinateur et attendez qu'il démarre.
□ Allumez l'imprimante et assurez-vous que toutes les applications sont fermées.
Avec le CD OKI C Series dans votre lecteur de CD-ROM, cliquez sur Demarrer Executer.
Allez au lecteur de CD-ROM et double-cliquez sur install.exe dans le repertoire racine, puis cliquez sur OK.
□ Sélectionnez le modèle d'imprimante OKI, puis cliquez sur Continuer.
□ Cliquez sur le bouton à côté de Pilote d'imprimante. L'Assistant Ajout d'imprimante s'affiche avec une fenêtre d'instructions sur le chargement des pilotes.
Suivez les instructions à l'écran.
Pour installer l'utilitaire Color Swatch et les documents en ligne, cliquez sur le bouton à côté de Logiciel d'imprimante et suivez les instructions à l'écran.
Quittez l'Installateur de menu.
13 Installation parallèle : Windows (suite)
Pour afficher le Guide de l'utilisateur
Cliquez sur Demarrer Programmes OKI C
Pour ouvrir l'utilitaire Color Swatch
Cliquez sur Demarrer Programmes OKI C
d'informations sur l'utilitaire Color Swatch, consultez
le Guide sur la couleur en ligne OKI de série C7000).
Activation de l'unité recto verso et du disque dur interne dans le pilote
Si vous imprimante est munie de l'unité recto vers ou du disque dur interne (tous les deux standard sur le modele C7400dxn), vousdezenterle pilote et lesactiver avant de pouvoir vous en servir.
Ces procedures sont egalement utilisées lors de
- l'ajout de modules SIMM optionnels, des bacs de papier auxiliaires et du chargeur haute capacité.
Voir « Accessoires en option » dans le Guide de l'utilisateur en ligne OKI C7000.
Pour activer l'unité recto verso et le disque dur dans le pilote PCL
□ Cliquez sur Demarrer Paramètres Imprimantes
□ Cliquez avec le bouton droit de la souris sur l'icone d'imprimante OKI C7200 ou C7400 PCL, puis cliquez sur Préférences (Windows 2000), Propriétés (Windows Me/98/95) ou Valeurs par défaut du document (Windows NT 4.0).
Dans l'onglet Général, cliquez sur Options du périphérique, puis cliquez sur Duplex option unit (Unité recto verso) et Printer hard disk (Disque dur de l'imprimante).
Double-cliquez sur OK, puis fermez la boite de dialogue Imprimantes.
Pour activer l'unité recto versus et le disque dur dans le pilote PostScript
□ Cliquez sur Demarrer Paramètres Imprimantes.
□ Cliquez avec le bouton droit de la souris sur l'icone d'imprimante PostScript OKI C7200 ou C7400, puis cliquez sur Propriétés.
Windows 2000 et NT 4.0 :
- Cliquez sur l'onglet Paramètres du périphérique.
- Défilez jusqu'à Options installables.
- Cliquez sur Duplex (Recto verso), puis cliquez sur Installed (Installé) dans la case en dessous; effectuez la même opération pour Hard Disk (Disque dur).
Windows Me, 98 et 95 :
- Cliquez sur l'onglet Options du périphérique.
- Cliquez sur Duplex (Recto verso), puis cliquez sur Installed (Installé) dans la case en dessous; effectuez la même opération pour Hard Disk (Disque dur).
□ Cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.
Connexion réseau
Nécessite Mac OS 6.x ou supérieur, tournant sur un ordinateur Macintosh avec interface EtherTalk.
L'imprimante n'est pas livrée avec un cable Ethernet. Utilisez un cable Ethernet avec des connecteurs RJ45 aux deux extrémités. Si l'imprimante est connectée directement à un port réseau, un cable de liaison est requis.
0 = Bouton Test
±b = Temoin d'etat
Éteignez l'imprimante.
- Connectez le cable Ethernet au port réseau du serveur d'impression (3).
- Connectez l'autre extrémité du cable Ethernet au port réseau (4).
□ Allumez l'imprimante et attendez que le témoin d'etat du serveur d'impression arrêté de clignoter.
Pour plus d'informations sur le serveur d'impression OkiLAN 6200e, consultez le Guide de l'utilisateur en ligne OkiLAN 6200e.
Réseau : Installation du pilote
Veillez à désactiver le logiciel antivirus avant d'insteller un pilote d'imprimante.
Allumez l'imprimante, puis allumez l'ordinateur.
Placez le CD fourni avec l'imprimante dans le lecteur de CD-ROM, puis double-cliquez sur 1'icone OKI CD qui s'affiche sur le bureau.
Ouvrez le dossier MAC et double-cliquez sur l'icone Mac Installer, puis cliquez sur Continue (Continuer).
□ Sélectionnez Custom install (Installation personnelisée) à partir de la boîte déroulante.
- Sélectionnez votre modèle d'imprimante, puis cliquez sur Install (Installer).
Une fois l'installation terminée, cliquez sur Quit (Quitter).
14 Installation réseau : Macintosh (suite)
Réseau : Installation desutilitaires OkiNet
Placez le CD fourni avec l'imprimante dans le lecteur de CD-ROM, puis double-cliquez sur l'icone du CD qui s'affiche.
Double-cliquez sur OkiNet Utility for EtherTalk (Utilitaire OkiNet pour EtherTalk).
Dans la boîte de dialogue EtherTalk Zone Selection (Sélection de zone EtherTalk), cliquez sur Search (Rechercher).
Le logiciel découvert le serveur d'impression OkiLAN 6200e.
□ Cliquez sur Quit (Quitter) et fermez la boîte de dialogue OkiNet Utilities (Utilitaires OkiNet).
Réseau : Création PPD
Activez le Sélecteur dans le menu Pomme, puis selectionnez l'icone LaserWriter et mettez en surbrillance votre modèle d'imprimante OKI.
- Cliquez sur Create (Créer), puis cliquez sur Select PPD (Sélectionner PPD).
- Mettez en surbrillance le PPD pour le modele d'imprimante que vous avez installe, puis cliquez sur Select (Sélectionner).
Fermez le Selecteur.
Pour des informations sur l'utilisation des utiliserles OkiNet, voir « EtherTalk Support for Apple Macintosh » dans le Guide de l'utilisateur réseau OkiLAN 6200e.
Activation de l'unité recto verso et du disque dur dans le pilote
Si vous imprimante est munie de l'unité recto vers ou du disque dur interne (tous les deux standard sur le modele C7400dxn), vousdezenter le pilote et les activer avant de pouvoir vous en servir.
9 Ces procedures sont également utilisées lors de
- l'ajout de modules SIMM optionnels ou des bacs de papier auxiliaires. Voir « Accessoires en option » dans le Guide de l'utilisateur en ligne OKI Sériés C7000.
- Activez le Sélecteur à partir du menu Pomme.
- Sélectionnez LaserWriter 8.
- Cliquez sur Printer Setup.
- Cliquez sur Configure (Configurer).
- Changez le paramètre Duplex (Recto versus) à Installed (Installé).
- Changez le paramètre Hard Disk (Disque dur) à Installed (Installé).
- Double-cliquez sur OK, puis fermez le Selecteur.
Réseau : Manuels en ligne
OKI C7000 Series Guide de l'utilisateur
OKI C7000 Series et C9000 Series Guide sur la couleur
- Adobe Acrobat Reader 5.0 (fourni sur le CD accompagnant votre imprimante).
Pour charger les manuels
Creéz des dossiers dans lesquels ils seront stockés.
Placez le CD fourni avec votre imprimante dans leur lecteur de CD-ROM.
□ Localisez le dossier contenant le fichier pdf pour chaque manuel sur le CD et copiez le fichier au dossier approprié que vous avez créé.
Pour afficher les manuels
Allez au dossier approprié et double-cliquez sur le fichier .pdf.
Guide de l'utilisateur réseau
Exigences
- Microsoft Internet Explorer version 4.0 ou supérieure.
- Voiture Macintosh doit être configuré pour tourner les fichiers d'extension .htm sous Internet Explorer.
Pour charger le Guide de l'utilisateur réseau
- Créez un dossier dans lequel le manuel sera stocké.
Placez le CD fourni avec votre imprimante dans leur lecteur de CD-ROM.
□ Localisez le dossier contenant les fichiers htm pour le Guide de l'utilisateur réseau et copiez les fichiers au dossier que vous avez créé.
Copiez le fichier readmeMac.htm du repertoire racine sur le CD fourni avec votre imprimante dans le dossier que vous venez de creator.
Pour afficher le Guide de l'utilisateur réseau
Allez au dossier où vous avez stocké les fichiers htm, puis double-cliquez sur le fichier start_e.htm.
Connexion du port USB
Votre imprimante n'est pas livrée avec un cable d'interface USB. Utilisez un cable USB qui est compatible avec la norme USB 1.1.
Remarques :
- Requiert Mac OS 9.04 ou supérieur.
- Le fonctionnement de l'imprimante n'est pas garantis si un autre periphérique compatible USB est connecté en même temps avec l'imprimante.
- Si un concentrateur USB est utilisé, il doit être connecté directement à l'ordinateur.
- Selon la taille de votre document, si le paramètre mémoire pour le moniteur d'impression est bas, vous pourriez ne pas pouvoir imprimer à l'arrière plan. Pour.Remédier à ce problème, augmentez le paramètre mémoire pour le moniteur d'impression.
- Selon le modele que vous avez, il pourrait etre nécessaire d'installer des mises à jour au systemedexploitation afin d'utiliser USB : p. ex. iMac Update 1.0, iMac Update 1.1, iMac Firmware Update, etc. Pour plus d'informations, communiquez avec Apple Computers.
Éteignez l'ordinateur et l'imprimante.
- Connectez le cable USB au port USB de votre ordinateur (1).
- Connectez l'autre extrémité du cable au port USB de l'imprimante (2).
USB : Installation du pilote
Veillez à désactiver le logiciel antivirus avant d'insteller un pilote d'imprimante.
Allumez l'imprimante, puis allumez l'ordinateur.
□ Insérez le CD fourni avec l'imprimante dans le lecteur de CD-ROM.
Double-cliquez sur l'icone OKI CD qui figure sur le bureau.
Ouvrez le dossier MAC.
Double-cliquez sur l'icone Mac Installer, puis cliquez sur Continue (Continuer).
□ Sélectionnez Custom Install (Installation personnelisée) à partir de la boîte déroulante.
- Sélectionnez votre modele d'imprimante, puis cliquez sur Install (Installer).
Une fois l'installation terminée, Cliquez sur Quit (Quitter).
USB : Création de l'imprimante de bureau
Double-cliquez sur le dossier Apple Extras sur votre disque dur local.
Double-cliquez sur le dossier Apple LaserWriter Software.
Double-cliquez sur l'icone Desktop Printer Utility.
- Mettez en surbrillance Printer (USB) sous Create Desktop (Créer bureau).
Dans la boite déroulante, Sélectionnez LaserWriter 8 et cliquez sur OK.
Sous PostScript Printer Description (PPD) file, cliquez sur Change (Modifier).
Assurez-vous que le dossier « Printer Descriptions » est sélectionné dans la boîte déroulante.
- Mettez en surbrillance le modele d'imprimante OKI de la liste, puis cliquez sur Select (Sélectionner).
Sous USB Printer Selection, cliquez sur Change.
- Mettez en surbrillance le modèle d'imprimante OKI que vous avez, puis cliquez sur OK.
□ Cliquez sur Create (Créer). L'icone d'imprimante OKI s'affiche sur le bureau.
Activation de l'unité recto versuso et du disque dur dans le pilote d'imprimante
Si vous imprimante est munie de l'unité recto verso ou du disque dur interne (tous les deux standard sur le modele C7400dxn), vousdezenter le pilote et lesactiver avant de pouvoir vous en servir.
! Ces procédures sont également utilisées lors de l'ajout de modules SIMM optionnels ou des bacs de papier auxiliaires. Voir « Accessoires en option » dans le Guide de l'utilisateur en ligne OKI Séries C7000.
- Activez le Sélecteur à partir du menu Pomme.
- Sélectionnez LaserWriter 8.
- Cliquez sur Printer Setup.
- Cliquez sur Configure (Configurer).
- Changez le paramètre Duplex (Recto verso) à Installed (Installé).
- Changez le paramètre Hard Disk (Disque dur) à Installed (Installé).
- Double-cliquez sur OK.
- Fermez le Sclcteur.
USB : Manuels en ligne
OKI C7000 Series Guide de l'utilisateur OKI C7000 Series et C9000 Series Guide sur la couleur OKI Storage Device Manager User's Guide
Exigences
- Adobe Acrobat Reader 5.0 (fourni sur le CD accompagnant votre imprimante).
Pour charger les manuels
Criez des dossiers dans lesquels ils seront stockés.
Placez le CD fourni avec votre imprimante dans votre lecteur de CD-ROM.
□ Localisez le dossier contenant le fichier pdf pour chaque manuel sur le CD et copiez le fichier au dossier approprié que vous avez créé.
Pour afficher les manuels
Allez au dossier approprié et double-cliquez sur le fichier .pdf.
Guide de l'utilisateur réseau
Exigences
- Microsoft Internet Explorer version 4.0 ou supérieure.
- Voiture Macintosh doit être configuré pour tourner les fichiers d'extension .htm sous Internet Explorer.
Pour charger le Guide de l'utilisateur réseau
- Créez un dossier dans lequel le manuel sera stocké.
Placez le CD fourni avec votre imprimante dans votre lecteur de CD-ROM.
□ Localisez le dossier contenant les fichiers htm pour le Guide de l'utilisateur réseau et copiez les fichiers au dossier que vous avez créé.
Copiez le fichier readmeMac.htm du repertoire racine sur le CD fourni avec votre imprimante dans le dossier que vous venez de creator.
Pour afficher le Guide de l'utilisateur réseau
Allez au dossier où vous avez stocké les fichiers htm, puis double-cliquez sur le fichier start_e.htm.
16 Définition de la balance chromatique
Pourquoi régler la balance chromatique?
Le réglage de la balance chromatique après livraison assure que les trois couleurs primaires utilisées par votre imprimante sont équilibrées correctement. Si elles ne sont pas équilibrées, une couleur peut prédominer et les images imprimées seront dénaturées.
La balance chromatique devrait etre reglee dans les cas suivants:
- après l'installation de l'imprimante
- chaque fois que la qualité d'impression semble se dégrader
- après le remplacement des tambours à images
- lorsque vous passez à un support d'impression considérablement différent (p. ex. d'un support blanc à un support couleur)
- si vous déplacez l'imprimante à un nouvel emplacement
Réglage de la balance chromatique
- Appuyez à plusieurs reprises sur MENU jusqu'à ce que MENU COULEUR s'affiche.
- Appuyez à plusieurs reprises sur ITEM + jusqu'à ce que
AJUSTMNT BALANCE COULEUR RETOUR AU REGLAGE USINE
s'affiche.
- Appuyez sur SELECT. Vous restaurez ainsi les paramètres d'origine qui servent de base au réglage.
La mire chromatique s'imprime.
-
Vérifiez la couleur du cercle central par rapport à celles des cercles qui l'entourent :
-
Si le cercle central correspond aux cercles marqués 00, l'équilibre chromatique est ajustat. Passez à 1'etape 8.
-
Si le cercle central ne correspond pas au cercle 00, déterminez de quel cercle il se rapproche le plus et notez son numéro.
-
Appuyez sur VALUE (+ pour augmenter la valeur de # ou - pour diminuer la valeur de #) jusqu'à ce que
AJUSTMNT BALANCE COULEUR SELECT PATTERN #
s'affiche, dans lequel # représenté le numéro déterminé à l'objet 4.
- Appuyez sur SELECT.
La nouvelle valeur est appliquée et une nouvelle mire s'imprime.
- Vérifiez de nouveau la mire et repézez les étapes 4 à 6 jusqu'à ce que la couleur du cercle central corresponde au plus après celles des cercles marqués 00.
L'équilibrage des couleurs est un processus
- subjectif. Il y a peu de chance que vous obteniez une correspondance exacte entre le cercle central et ceux marqués 00. Répétez le processus jusqu'à ce que vous ayez l'impression d'avoir la correspondance, mais pas plus de trois fois avant d'appuyer sur ON LINE pour quitter le processus d'équilibrage chromatique.
- Appuyez sur ON LINE.
L'imprimante se remet en ligne.
Paramètres des supports d'impression par défaut
Le paramètre par défaut pour le support d'impression de l'imprimante est Moyen (20 à 24 lb).
Travaux d'impression individuels
Si vous utilisez un support spécial pour un travail d'impression individuel, apportez les modifications temporaires aux parametes du support d'impression dans le pilote avant d'imprimer le travail depuis votre application.
Paramètres par défaut de l'imprimante
Si vous utilisez de manière régulière un autre type de support dans le bac 1 ou le bac multifonctionnel (MF), changez les paramètres du support d'impression dans le menu d'impression (voir page 32). Si vous ne le faites pas, la qualité d'impression sera réduite et vous risquez d'endommager l'imprimante.
Paramètres des grammages
| Paramètre | Grammage | ||
| US Bond | Métrique | Index | |
| Léger | 16 lb | 62 g/m2 | 33 lb |
| Moyen Léger | 17-19 lb | 63-73 g/m2 | 34-40 lb |
| Moyen* | 20-24 lb | 74-92 g/m2 | 42-50 lb |
| Moyen Lourd | 25-27 lb | 93-103 g/m2 | 51-56 lb |
| Lourd | 28-32 lb | 104-122 g/m2 | 58-67 lb |
| Super Lourd | 33-54 lb | 123-200 g/m2 | 67-110 lb |
- Par défaut
Chemins d'impression
Entree
Bac 1
Le bac 1 (1) est utilisé pour du papier Bond US de grammage entre 16 et 47 lb (62 à 174~g / m^2 ) et les transparents.

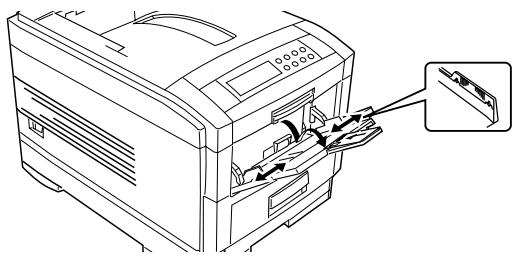

Bac multifonctionnel (Bac MF)
Le bac multifonctionnel est utilisé pour les supports spéciaux comme les étiquettes et le support cartonné jusqu'à 110 lb Index (200g / m^2) . Il peut être utilisé pour le papier à en-tête, les transparents, le papier fin ou le papier ordinaire.
17 Vérification des paramètres des supports (suite)
Sortie

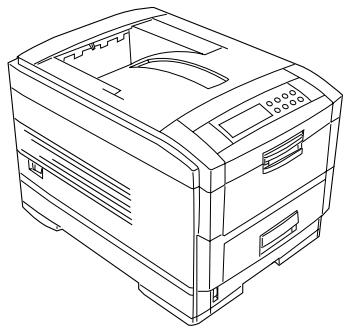

Sortie par le haut (par défaut)
La sortie par le haut est utilisé pour le papier ordinaire et le papier à en-tête depuis le bac 1.

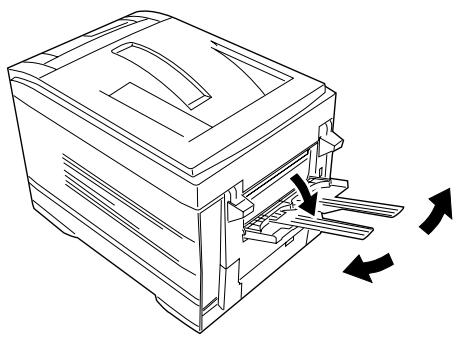

Sortie par l'arrête - Requis pour les supports spéciaux
Offre un chemin d'impression sans courbure et direct pour les transparents, les étiquettes et le papier épais.
Utilisez toujours la sortie arrêté pour alimenter le support à partir du bac multifonctionnel.
Pour des informations sur les supports
d'impressionutilisables,consultezle Guide de referrerce pratique.
Impression de transparents
Attention ! Utilisez seulement les transparents recommandés : 3M CG3720 ou Folex BG67.
Chemind'alimentation
- Entree : Bac 1 ou bac multifonctionnel (MF)
Sortie: Sortie arrêté seulement
Vous pouvez charger les transparents dans le bac 1 ou le bac multifonctionnel. L'imprimante détecte automatiquement les transparents utilisés et les traite différemment que le papier standard.
Travaux d'impression individuels
Pour optimiser la vitesse d'impression pour les travaux d'impression multipages individuels, définisse les paramètres suivants dans le pilote d'imprimante avant d'imprimer votre travail (Fichier Imprimer Propriétés [ou chemin d'accès équivalent pour votre application]):
Source: Bac 1 ou Bac MF
- Size : Letter
- Type : Transparent
Modification des paramètres par défaut
Si le bac multifonctionnel ou le bac 1 contient toujours des transparents, vous devriez acceder au menu d'impression (voir page 32) et modifier les paramètres pour le chemin papier que vous utilisez pour les transparents, tel qu'indiqué ci-après. Vous obtiendaç ainsi les membres résultats à l'impression.
Paramètres du menu d'impression :Transparents dans le bac 1
- Type Papier Bac 1: Transparent
Paramètres du menu d'impression : Transparents dans bac MF
Dimension Papier Bac MF: Letter
- Type Papier Bac MF: Transparent
Impression d'étiquettes
Attention!
- Les étiquettes doivent pouvoir résister à une température de 200^ (392°F) pendant 0,1 seconde
- Les étiquettes doivent couvrir la feuille entière du porté-étiquette
Chemind'impression
- Entree: Bac multifonctionnel seulement
Sortie: Sortie arrêté seulement
Travaux d'impression individuels
Pour les travaux d'impression individuels sur desétiquettes, modifiez les paramètres dans le pilote au moment d'imprimer le travail (Fichier Imprimer Propriétés [ou chemin d'accès équivalent pour votreapplication]);
Source: Bac MF
- Size: Letter
- Type: Étiquettes 1 (Lourd) ou Étiquettes 2 (Super Lourd)
Modification des paramètres par défaut
Si vous utilisez régulierrement des étiquettes dans le bac MF, allez au menu d'impression (voir page 32) et modifiez les paramètres comme il est indiqué ci-après.
Paramètres du menu d'impression : Étiquettes dans le bac MF
Dimension Papier Bac MF: Letter
- Grammage Papier Bac MF: Lourd (Étiquettes 1) or Super Lourd (Étiquettes 2)
Impression sur du papier épais (support cartonné, papier à index)
Le grammage maximum pour l'impression recto
- verso est de 28 lb US Bond (104 g/m²).
Chemind'alimentation
- Entrée : Bac 1 (jusqu'à 27 lb US Bond [103 g/m²]) ou bac multifonctionnel (MF) (jusqu'à 110 lb Index [200 g/m²])
Sortie: Sortie arrêté seulement
Travaux d'impression individuels
Pour les travaux d'impression individuels sur du papier épais, modifier les paramètres dans le pilote au moment d'imprimer le travail (Fichier Imprimer Propriétés [ou chemin d'accès équivalent pour votre application]);
Source: Bac 1 (jusqu'a 27 lb US Bond [103g / m^2]) ou bac MF (jusqu'a 110 lb Index [200 g / m^2] )
- Size: Letter, Legal-13, Legal-14, Legal-13.5, Executive, A4, A5, A6, B4, B5 ou Custom (doit être définit et enregistré dans le pilote)
- Type: Moyen Lourd à Super Lourd (voir tableau à la page 29)
Modification des paramètres par défaut
Si vous utilisez régulierement du papier écais dans le bac 1 ou le bac MF, allez au menu d'impression (voir page 32) et modifiez les paramètres pour le chemin d'alimentation que vous utilisez pour le papier écais comme il est indiqué ci-après.
Paramètres du menu d'impression : Papier épais dans bac 1
- Grammage Papier Bac1: Moyen Lourd à Super Lourd (voir tableau à la page 29)
Paramètres du menu d'impression : Papier épais dans bac MF
- Dimension Papier Bac MF: Letter, Legal-13, Legal-14, Legal-13.5, Executive, A4, A5, A6, B4, B5 ou Custom ( doit être définir et enregistré dans le pilote)
- Grammage Papier Bac MF: Moyen Lourd à Super Lourd (voir tableau à la page 29)
Changement des paramètres par défaut pour le bac 1
Transparents seulement : Configurez le type de support
□ Appuyez à plusieurs reprises sur MENU jusqu'à ce que MENU PAPIER s'affiche à l'écran.
□ Appuyez à plusieurs reprises sur ITEM jusqu'à ce que TYPE PAPIER BAC1 s'affiche à l'écran.
□ Appuyez à plusieurs reprises sur VALUE (+ ou -) jusqu'à ce que TRANSPARENT s'affiche sur la deuxieme ligne de l'écran.
□ Appuyez sur SELECT pour appliquer le nouveau paramètre. Un astérisque (*) s'affiche à côté du nouveau paramètre.
□ Appuyez sur ON LINE pour enregistrer le paramètre et sortir du menu.
Autres supports spéciaux : Configurez le grammage du support (non utilisés pour les transparents)
□ Appuyez à plusieurs reprises sur MENU jusqu'à ce que MENU PAPIER s'affiche à l'écran.
□ Appuyez à plusieurs reprises sur ITEM jusqu'à ce que GRAMMAGE PAPIER BAC1 s'affiche à l'écran.
□ Appuyez à plusieurs reprises sur VALUE (+ ou -) jusqu'à ce que le paramètre désiré s'affiche sur la deuxième ligne de l'écran.
□ Appuyez sur SELECT pour appliquer le nouveau paramètre. Un astérisque (*) s'affiche à côté du nouveau paramètre.
□ Appuyez sur ON LINE pour enregistrer le paramètre et sortir du menu.
Modification des paramètres par défaut pour le bac multifonctionnel
En premier lieu, configurez le format de support
□ Appuyez à plusieurs reprises sur MENU jusqu'à ce que MENU PAPIER s'affiche à l'écran.
□ Appuyez à plusieurs reprises sur ITEM jusqu'à ce que DIMENSION PAPIER BAC MF s'affiche à l'écran.
□ Appuyez à plusieurs reprises sur VALUE (+ ou -) jusqu'à ce que le paramètre désiré s'affiche sur la deuxième ligne de l'écran.
□ Appuyez sur SELECT pour appliquer le nouveau paramètre. Un astérisque (*) s'affiche à côté du nouveau paramètre.
Puis, configurez le type de support ou le grammage
Transparents seulement : Configurez le type de support
□ Appuyez à plusieurs reprises sur ITEM jusqu'à ce que TYPE PAPIER BAC MF s'affiche à l'écran.
□ Appuyez à plusieurs reprises sur VALUE (+ ou -) jusqu'à ce que TRANSPARENT s'affiche sur la deuxieme ligne de l'écran.
□ Appuyez sur SELECT pour appliquer le nouveau paramètre. Un astérisque (*) s'affiche à côté du nouveau paramètre.
Autres supports spéciaux: configurez le gramma dedu support (non utilisés pour les transparents)
□ Appuyez à plusieurs reprises sur ITEM jusqu'à ce que GRAMMAGE PAPIER BAC MF s'affiche à l'écran.
□ Appuyez à plusieurs reprises sur VALUE (+ ou -) jusqu'à ce que le paramètre désiré s'affiche sur la deuxième ligne de l'écran.
□ Appuyez sur SELECT pour appliquer le nouveau paramètre. Un astérisque (*) s'affiche à côté du nouveau paramètre.
Terminer en enregistrant les paramètres
□ Appuyez sur ON LINE pour enregistrer les paramètres et sortir du menu.
Mode de gestion de la consommation
L'imprimante est reglee en usine pour basculer en mode de gestion de la consommation après un delayed inactivité de 1 heures.
Pour changer le délié d'attente :
□ Appuyez à plusieurs reprises sur MENU jusqu'à ce que MENU CONFIG. SYSTEM s'affiche à l'écran.
□ Appuyez à plusieurs reprises sur ITEM + jusqu'à ce que POWER SAVE DELAY TIME s'affiche à l'écran.
□ Appuyez à plusieurs reprises sur VALUE (+ ou -) jusqu'à ce que le déliait d'attente qui vous intérusses s'affiche à l'écran.
Appuyez sur SELECT.
Un astérisque (*) s'affiché à côté du nouveau paramètre.
□ Appuyez sur ON LINE pour enregistrer le paramètre et sortir du menu.
Pour désactiver la gestion de la consommation :
□ Appuyez à plusieurs reprises sur MENU jusqu'à ce que MENU MAINTENANCE s'affiche à l'écran.
□ Appuyez à plusieurs reprises sur ITEM + jusqu'à ce que ÉCONOMIE D'ENERGIE s'affiche à l'écran.
□ Appuyez sur VALUE +.
SANS s'affiche sur la deuxième ligne de l'écran.
□ Appuyez sur SELECT. Un astérisque (*) s'affiche à côté du nouveau paramètre.
□ Appuyez sur ON LINE pour enregistrer le paramètre et sortir du menu.

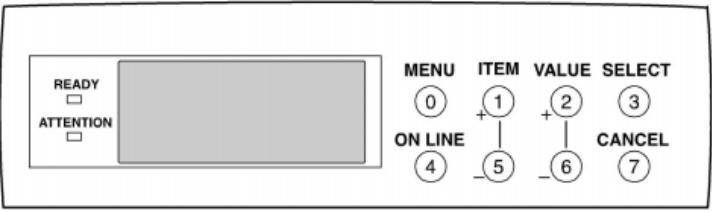

Mode recto verso
Si le papier se gondole lorsque vous imprimez en recto verso, passes à un papier de 28 lb US Bond (104g / m^2)
Si vous imprimante est équipée d'une unité recto verso et que vous souhaitez que l'impression recto verso soit le paramètre par défaut de l'imprimante :
□ Appuyez plusieurs fois sur MENU jusqu'à ce que MENU IMPRESSION s'affiche.
□ Appuyez plusieurs fois sur ITEM + jusqu'à ce que DUPLEX s'affiche.
□ Appuyez sur VALUE +. OUI s'affiche sur la deuxième ligne de la page.
Appuyez sur SELECT. Un astérisque (*) s'affiche à côté de OUI.
Appuyez sur ON LINE pour enregistrer le paramètre et quitter le menu.
Émulation d'imprimante
L'imprimante est reglee à l'usine pour détector automatiquement l'emulation d'un travail
d'impression entrant. Pour le modifier pour qu'il soit toujours PCL ou Adobe PostScript, voyagez
« Modification des paramètres » sous Paramétrage de l'imprimante dans le Guide de l'utilisateur en ligne de série OKI C7000.
Le paramètre Printer Emulation (Émulation d'imprimante) se trouve dans MENU CONFIG. SYSTEM (SYSTEM CONFIG MENU) sous Emulation (Personality).
Langage d'affichage
Si vous souhaitez modifier la langue d'affichage à français, voyagez « Modification des paramètres » sous Paramétrage de l'imprimante dans le Guide de l'utilisateur en ligne de série OKI C7000.
Le paramètre Display Language (Langue d'affichage) se trouve dans MENU CONFIG. SYSTEM (SYSTEM CONFIG MENU) sous Langage (Language).
Ouvrez un fichier dans votre logiciel d'application.
□ Cliquez sur Fichier Imprimer.
Dans la boîte de dialogue Impression, Sélectionnez le pilote d'imprimante OKI C Series approprié, puis cliquez sur OK.
Installation du guide de référence pratique
Retirez la pellicule de la bande Velcro® au dos du Guide de referencia pratique et apposer le Guide de referencia pratique sur l'un ou l'autre des cots de l'imprimante.
OKI, OkiView et OkiLAN sont des marques déposées de Oki Electric Industry Company, Ltd.
3M est une marque déposée ou une marque de commerce de 3M Company.
Adobe et PostScript sont des marques de commerce de Adobe Systems, Inc., lesquelles peuvent être déposées dans certains territoires.
Ethernet est une marque déposée de Digital Equipment Corporation.
EtherTalk, LaserWriter, Mac et Macintosh sont des marques déposées de Apple Computer, Inc.
Folex est une marque déposée de Folex Imaging.
i486 est une marque de commerce de Intel Corporation.
Java est une marque déposée ou une marque de commerce de Sun Microsystems, Inc. aux États-Unis et dans d'autres pays.
Linux est une marque déposée de Linus Torfalds.
Microsoft et Windows sont des marques de commerce ou des marques déposées de Microsoft Corporation aux États-Unis et dans d'autres pays.
Novell et NetWare sont des marques déposées de Novell Corporation aux États-Unis et dans d'autres pays.
PCL est une marque déposée de Hewlett Packard Company.
UNIX est une marque déposée de The Open Group.
Velcro est une marque déposée de Velcro Industries B.V.
Oki Data Americas, Inc., 2735 Matheson Blvd. East, Unit 1, Mississauga, Ontario, Canada L4W 4M8
Tél: (800) 654-3282 FAX: (905) 238-4427
http://www.okidata.com
Oki Data Americas, Inc., 2000 Bishops Gate Blvd., Mt. Laurel, NJ 08054-4620
Tél: (856) 235-2600 FAX: (856) 222-5320
Oki Data de Mexico, S.A. de C.V., Mariano Escobedo No. 748 - 8 Piso, Col Anzures, e. p. 11590, Mexico, DF
Tél: (525) 263-8780 FAX: (525) 263-8785
Oki Data do Brasil, Ltda., Rua Alexandre Dumas, 2220 - 8 andar, Chácara Sto Antonio, São Paulo 04717-004, Brasil
Tél: 55 11-3444-3500 FAX: 55 11-3444-3501
