Intitulé	Détails
Type de produit	Imprimante laser couleur A4
Technologie d'impression	Laser LED
Résolution d'impression	1200 x 1200 dpi
Vitesse d'impression (noir)	35 pages par minute
Vitesse d'impression (couleur)	35 pages par minute
Capacité du bac d'alimentation	250 feuilles
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	420 x 550 x 450 mm
Poids	25 kg
Compatibilités	Windows, macOS, Linux
Fonctions principales	Impression, impression recto verso automatique
Entretien et nettoyage	Remplacement régulier des toners et nettoyage des rouleaux
Pièces détachées et réparabilité	Disponibilité de toners, tambours et pièces de maintenance
Sécurité	Protection par mot de passe, impression sécurisée
Informations générales utiles	Idéale pour les bureaux de taille moyenne, impression de documents professionnels

FOIRE AUX QUESTIONS - C711DTN OKI

Comment résoudre un problème d'impression floue sur l'OKI C711DTN?

Vérifiez d'abord le niveau d'encre et remplacez les cartouches si nécessaire. Assurez-vous également que le papier utilisé est de bonne qualité et compatible avec l'imprimante. Nettoyez les têtes d'impression via le menu d'entretien de l'imprimante.

Que faire si l'imprimante ne s'allume pas?

Vérifiez que l'imprimante est correctement branchée à une prise de courant fonctionnelle. Essayez de changer de prise ou de câble d'alimentation si nécessaire. Si l'imprimante ne s'allume toujours pas, contactez le support technique.

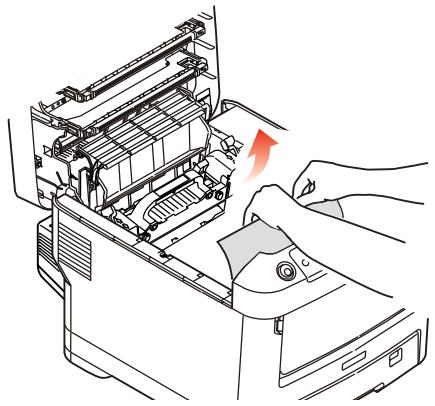

Comment résoudre un bourrage papier dans l'OKI C711DTN?

Ouvrez le capot de l'imprimante et retirez délicatement le papier coincé. Vérifiez également les chemins d'alimentation du papier pour vous assurer qu'il n'y a pas de morceaux de papier déchirés. Réajustez les guides de papier pour un bon alignement.

L'imprimante ne se connecte pas au réseau Wi-Fi, que faire?

Assurez-vous que votre imprimante est dans la portée du routeur et que le Wi-Fi est activé. Vérifiez les paramètres de votre réseau Wi-Fi et réessayez de connecter l'imprimante. Si le problème persiste, redémarrez le routeur et l'imprimante.

Comment changer une cartouche d'encre sur l'OKI C711DTN?

Ouvrez le capot de l'imprimante et attendez que les têtes d'impression se positionnent. Retirez la cartouche usagée en la tirant vers vous, puis insérez la nouvelle cartouche en vous assurant qu'elle est bien enclenchée. Refermez le capot.

Pourquoi l'imprimante imprime des pages blanches?

Cela peut être dû à une cartouche d'encre vide ou mal installée. Vérifiez le niveau d'encre et remplacez la cartouche si nécessaire. Assurez-vous également que le papier est correctement chargé et que les paramètres d'impression sont corrects.

Comment effectuer un nettoyage des têtes d'impression?

Accédez au menu d'entretien de l'imprimante, sélectionnez l'option de nettoyage des têtes d'impression et suivez les instructions à l'écran. Cela peut prendre quelques minutes.

Comment mettre à jour le firmware de l'OKI C711DTN?

Visitez le site officiel d'OKI, téléchargez la dernière version du firmware pour votre modèle et suivez les instructions fournies pour l'installation. Assurez-vous que l'imprimante est connectée à l'ordinateur pendant le processus.

Que faire si l'imprimante affiche un message d'erreur?

Notez le code d'erreur affiché et consultez le manuel de l'utilisateur pour des instructions spécifiques. Vous pouvez également redémarrer l'imprimante pour voir si le problème persiste.

MODE D'EMPLOI C711DTN OKI

OKI C610/C711 Guide de l'utilisateur 59320302 my.okidata.com

Copyright Information Copyright © 2009 par Oki Data Americas, Inc. Tous droits réservés. C610/C711 Guide de l'Utilisateur N/P 59320302, Révision 1.0 Septembre, 2009 Avis de non-responsabilité Tout a été fait pour que les informations fournies dans ce document soient complètes, exactes et à jour. Le fabricant décline toute responsabilité quant aux conséquences d'erreurs échappant à son contrôle. Le fabricant ne peut en outre garantir que les changements éventuellement apportés aux logiciels et matériels mentionnés dans ce guide par leurs fabricants respectifs n'affectent pas la validité de ces informations. Les références faites dans ce document à des logiciels d'autre provenance ne constituent pas un accord de la part d'fabricant. Toutes les mesures ont été prises pour que ce document vous apporte une aide précieuse, toutefois nous ne pouvons garantir qu'il traite dans son intégralité toutes les informations contenues. Les derniers pilotes et manuels sont disponibles sur le site Web : http://www.okiprintingsolutions.com Marques commerciales Oki et Oki Data sont des marques déposées de Oki Electric Industry Company, Ltd. Apple, Macintosh et Mac OS sont des marques déposées de Apple Computors Inc. Hewlett-Packard, HP et LaserJet sont des marques déposées de Hewlett-Packard Company. Microsoft, MS-DOS et Windows sont soit des marques, soit des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Les autres noms de produits et de marques sont des marques déposées ou des marques de leurs propriétaires.

2 - C610/C711 Guide de l'Utilisateur

Premiers secours d'urgence Soyez prudent avec la poudre de toner : En cas d'ingestion, administrer de petites quantités d’eau fraîche et faire appel à un médecin. NE PAS tenter de faire vomir le patient. En cas d’inhalation, emmener le patient au grand air. Faire appel à un médecin. En cas de contact avec les yeux, rincer abondamment les yeux à l’eau froide pendant au moins 15 minutes, en maintenant les paupières ouvertes avec les doigts. Faire appel à un médecin. Les éclaboussures doivent être traitées avec de l’eau froide et du savon pour éviter les taches sur la peau où les vêtements. Note : Les images figurant dans ce manuel peuvent inclure des fonctions optionnelles qui ne sont pas présentes sur votre produit.

3 - C610/C711 Guide de l'Utilisateur

• Table des matières Introduction p. 7
• Synopsis de l'imprimante . 9 C610 Vue de face p. 9
• C610 Vue arrière p. 10
• C711 Vue de face . 11 C711 Vue arrière Changement de la langue d'affichage . 13 Démarrage p. 12
• Le 13 Mode économie d'énergie p. 13
• Mise hors tension p. 13
• Recommandations concernant le papier Bac 1 et Bacs 2 et 3 optionnel Formats de support Paramètre de grammage Bac multifonction Empileuse face en dessous Empileuse face en dessus Unité duplex Chargement du papier Bac 1 et bacs 2 et 3 optionnel . Bac multifonction Fonctions de menu p. 15
• Panneau de commande Modification des paramètres Modification des paramètres : Administrateur . 29 Menus p. 30
• Menu Configuration p. 30
• Menu Imprimer Infos p. 31
• Menu arrêt p. 32
• Menu Imprim. travail sécurisé 33 Menus p. 35
• Configuration admin p. 40
• Calibration p. 60
• Menu démarrage p. 62
• Configuration parallèle . 62 Configuration USB p. 63
• Paramètres de sécurité . 64 Configuration de stockage . 66 Config. économie énergie p. 68
• Paramétrage de Langue . Dose .e p. 68
• Statisques d'impression p. 69

4 - C610/C711 Guide de l’Utilisateur

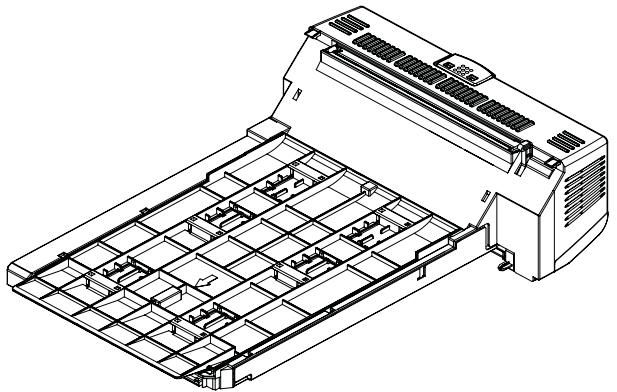

• Table des matières (suite) Options disponibles L'unité duplex (impression recto-verso) Mise à niveau de la mémoire Dépannage s p. 72

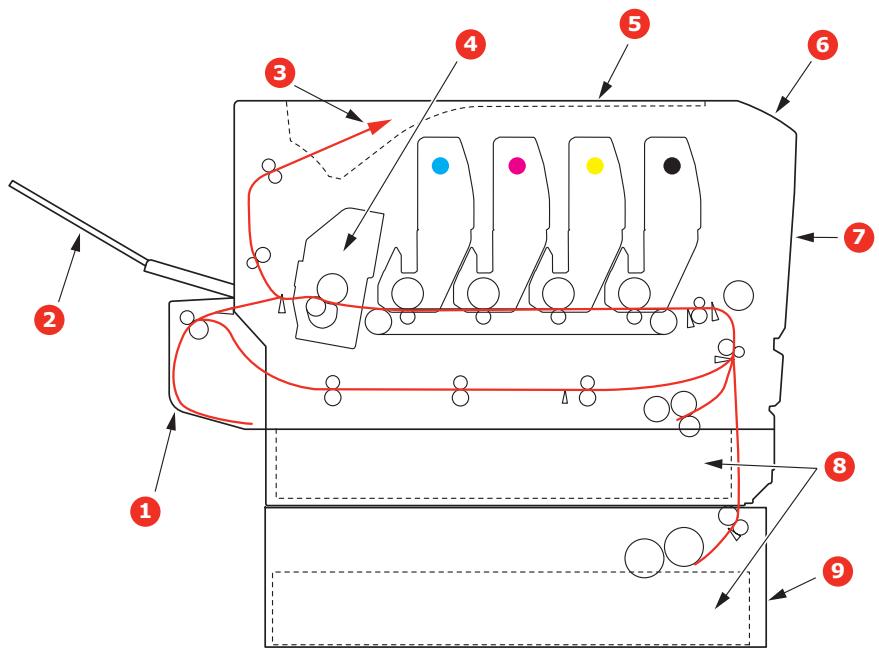

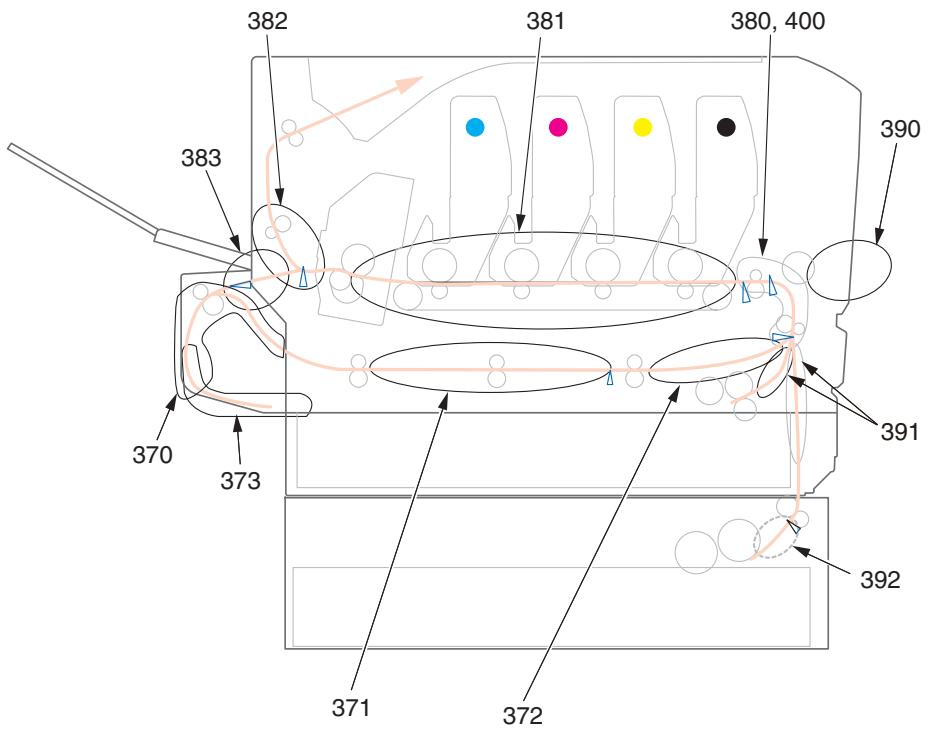

• sus. Principaux éléments de l'imprimante et chemins du papier Codes d'erreur du détecteur de papier Dégagement des bourrages p. 75

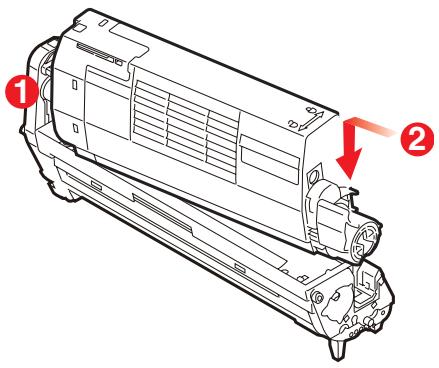

• Remplacement des consommables et des éléments Remplacement de la cartouche de toner p. 89

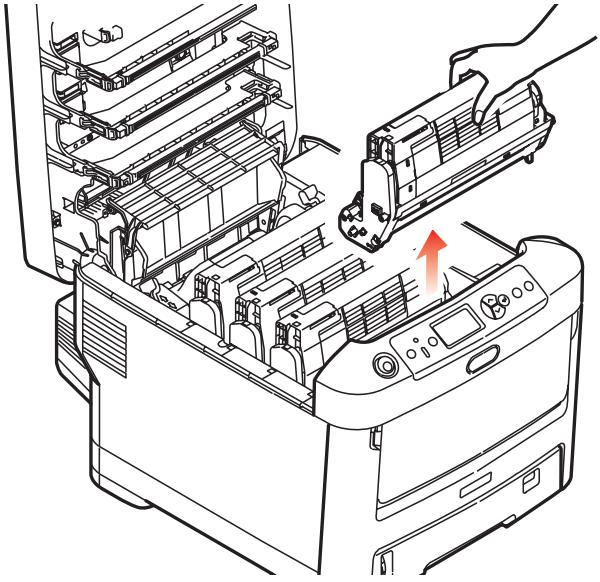

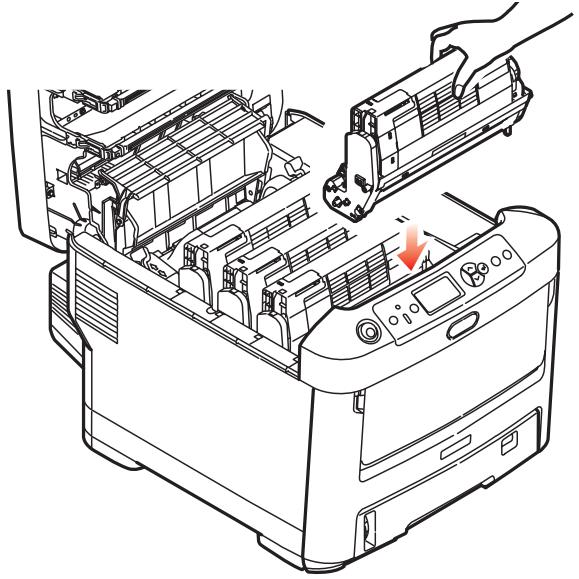

• Remplacement du tambour photoconducteur p. 96

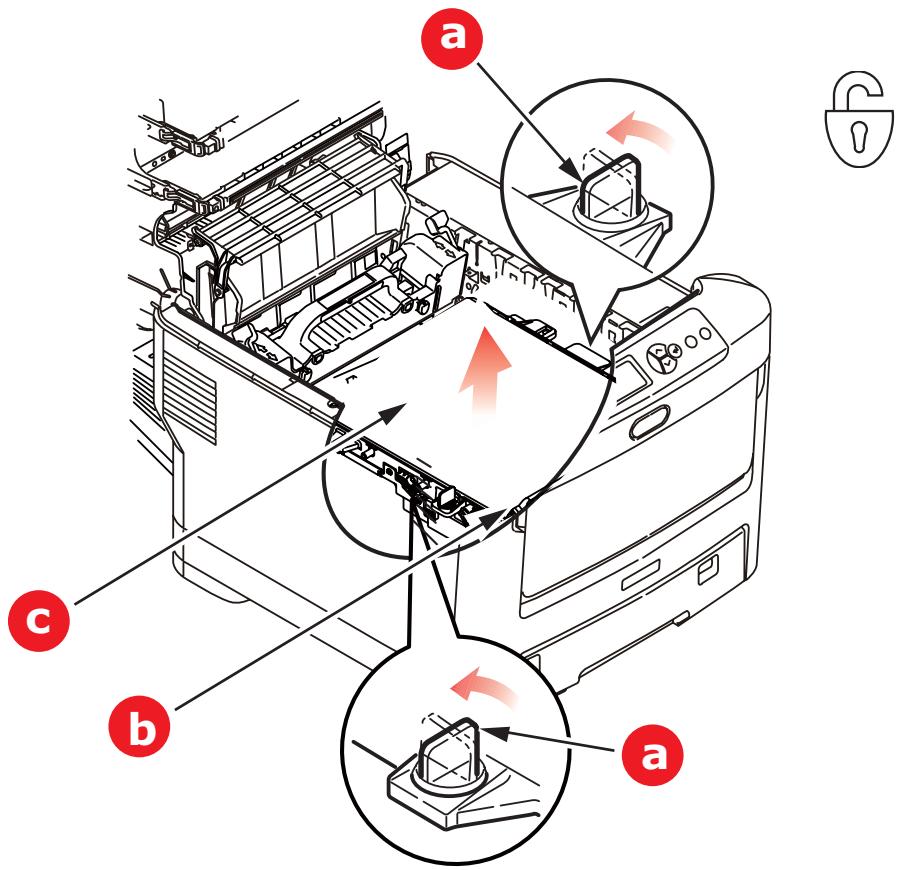

• Remplacement de la courroie de transfert p. 102

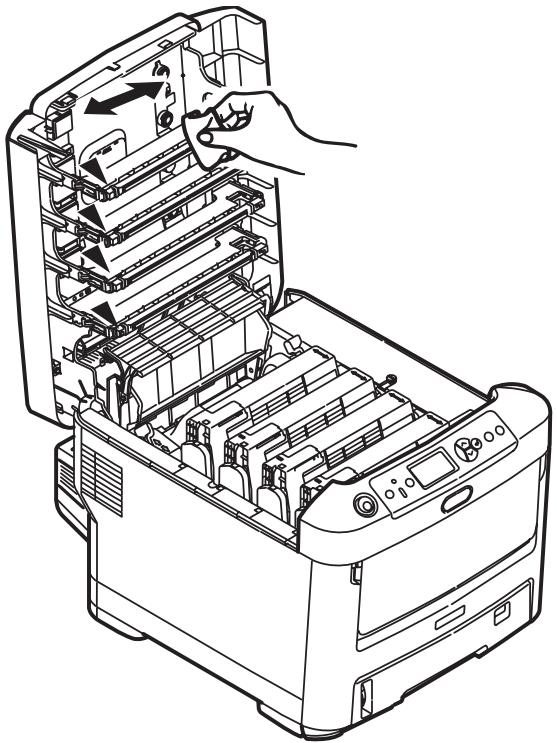

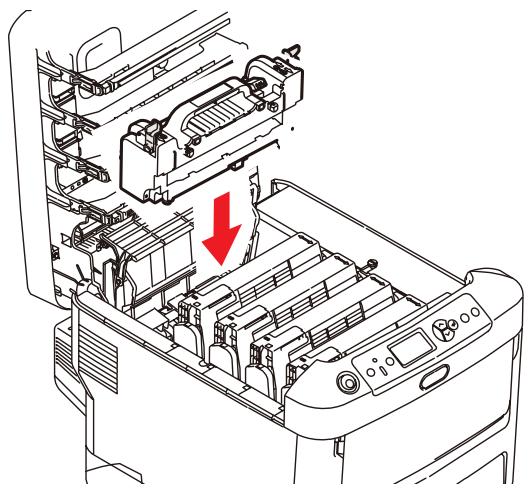

• Remplacement de l'unité de fusion Nettoyage de la tête DEL Utilitaires Utilities on the CD (Utilitaires sur le CD) p. 107
• Utilitaires sur le Web (Windows seulement) 114 Installation des utilitaires . rec p. 115
• Caractéristiques p. 116

5 - C610/C711 Guide de l’Utilisateur

Notes, attentions et avertissements Note : Toutes les notes dans ce manuel sont présentées sous cette forme. Une note vous donne des informations supplémentaires qui complètent le texte principal et qui peuvent vous aider à utiliser et à comprendre le produit. ATTENTION ! Ce type de paragraphe est destiné à attirer votre attention dans ce manuel. Cette indication donne des informations supplémentaires à respecter pour éviter des dysfonctionnements de la machine. AVERTISSEMENT ! Ce type de paragraphe marque un avertissement dans ce manuel. Cette indication donne des informations supplémentaires à respecter pour éviter tout risque d'accident corporel.

6 - C610/C711 Guide de l'Utilisateur

Introduction Votre imprimante comprend les fonctionnalités suivantes :

• La technologie haute qualité, multiniveau produit des tons plus subtils et des transitions de colour plus lisses conférant ainsi à vos documents la qualité photo ;

• Une résolution d'impression 600x600, 1200x600ppp (points par pouce) et Couleur à haute définition (HD Color) haute qualité permettant de produire une image de haute qualité qui fait apparaître les détails les plus fins; ° Internet Protocol version 6 (IPV6) - Technologie de traitement de la couleur, à DEL numérique, de type monopasse, pour un traitement rapide de vos pages imprimées ; + Émulations PostScript 3, PCL 5C, PCL 6 et Epson FX pour un fonctionnement selon les normes techniques et une compatibilité avec la plupart des logiciels d'ordinateur ; + Une connexion réseau selon 10Base-T et 100Base-TX permettant de partager cette ressource précieuse parmi les utilisateurs de votre réseau de bureau ; + Mode d'optimisation photo afin d'améliorer l'impression d'images photographiques (lecteur Windows PCL uniquement) ; - L'utilitaire Template Manager pour Windows permettant de concevoir et d'imprimer facilement des cartes de visite, de bannières et des étiquettes. En outre, les fonctions optionnelles suivantes sont également disponibles : ° Une fonction automatique Impression (duplex) recto-verso assurant une consommation économique de papier et l'impression des documents plus importants sur un support compact (en standard sur les modèles de type « dn ») ; + Un bac à papier supplémentaire permettant de charger 530 feuilles pour minimiser l'intervention de l'opérateur, ou du papier de divers grammages, comme le papier à lettre à en- tête, du papier d'autres formats ou divers supports d'impression ;

7 - C610/C711 Guide de l'Utilisateur

- De la mémoire supplémentaire permettant d'imprimer des pages plus complexes. Par exemple, l'impression haute résolution de bannières ; ° Une carte SD pour l'enregistrement des superpositions, des macros et des polices téléchargeables et le classement automatique d'exemplaires multiples de documents comportant de nombreuses pages ainsi que le téléchargement de profils ICC.

8 - C610/C711 Guide de l’Utilisateur

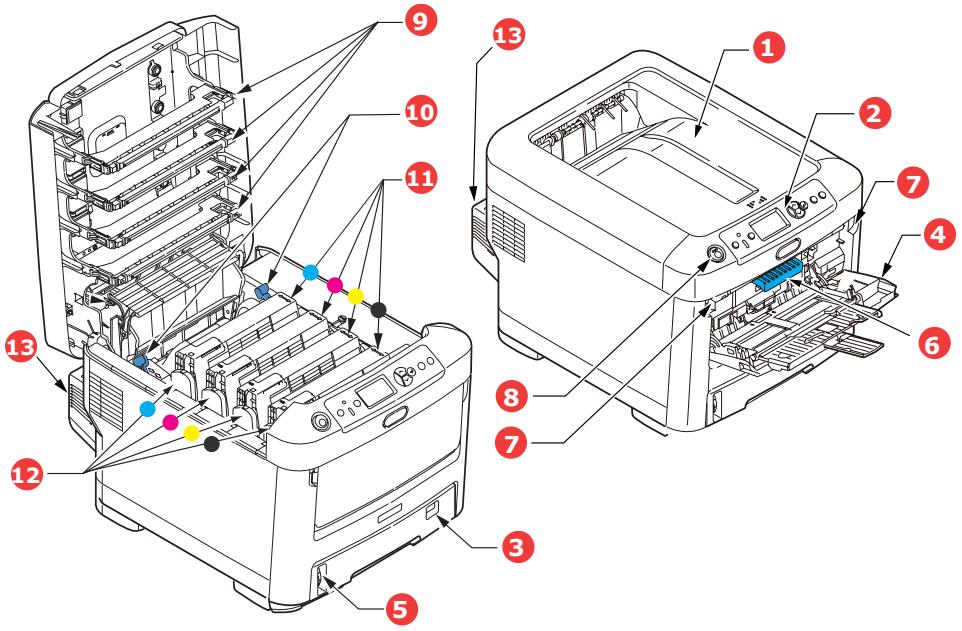

Synopsis de l'imprimante C610 Vue de face

1. Empileuse de sortie, face en

dessous. Point de sortie de l'impression standard. Peut contenir jusqu'à 250 feuilles de 80g/m2.

2. Tableau de l'opérateur.

Commandes de l'opérateur pilotées par menu et affichage à cristaux liquides.*

Bac à papier standard. Peut contenir jusqu'à 300 feuilles de 80 g/m2.

4. Bac multifonction.

Utilisé pour l'alimentation de papier à plus fort grammage, des enveloppes et d'autres supports spéciaux. Également utilisé pour l'alimentation de feuilles simples si nécessaire.

déverrouillage du capot avant.

déverrouillage du bac multifonction.

8. Bouton d'ouverture du

déverrouillage de l'unité de fusion.

12. Unités ID (C,M,J,N).

13. Unité recto-verso (si

intégrée). *La langue d'affichage peut être sélectionnée parmi différentes langues : Français, Espagnol, Portugais.

C610/C711 Guide de l'Utilisateur

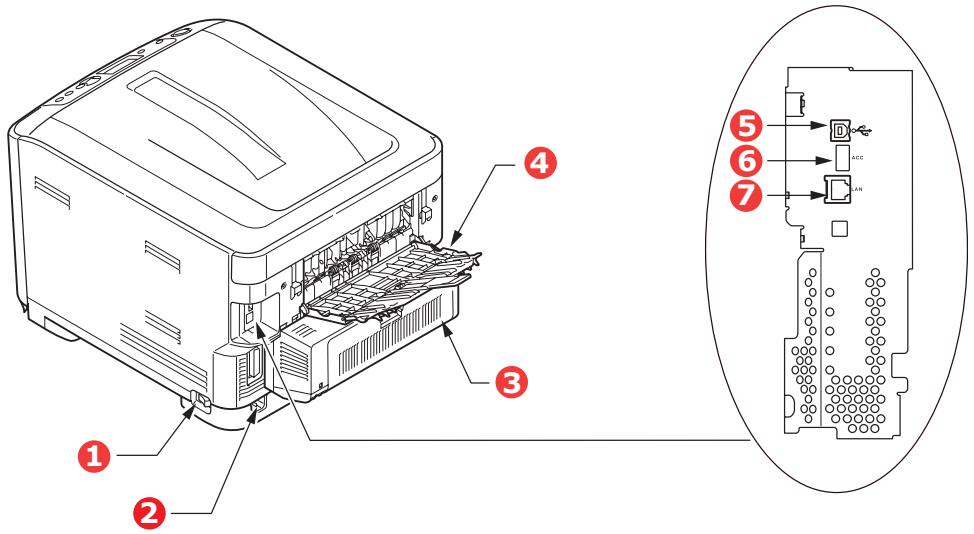

C610 Vue arrière Cette vue indique le panneau de connexion, l'empileuse de sortie arrière et l'emplacement de l'unité duplex optionnelle (impression recto-verso).

1. Interrupteur Marche/Arrêt 5. Interface USB

2. Prise secteur 6. Interface ACC (USB

3. Unité recto-verso (si intégrée). hôte)

4. Empileuse arrière face en 7. Interface réseau.*

• L'interface réseau peut disposer d'une « prise » protectrice qui doit être retirée pour que la connexion puisse se faire. Lorsque l’empileuse arrière est repliée, les feuilles de papier sortent de l'imprimante par l'arrière et elles sont empilées face en dessus. Elle est utilisée essentiellement pour les supports d'impression épais. Lorsqu'elle est utilisée avec le bac d'alimentation multifonction, le parcours du papier à travers l'imprimante est essentiellement droit. Cela évite que le papier ne soit courbé le long de son parcours et permet d'utiliser des supports d'impression dont le grammage peut être de 250 g/m2 (US Bond de 67 1b.).

10 - C610/C711 Guide de l'Utilisateur

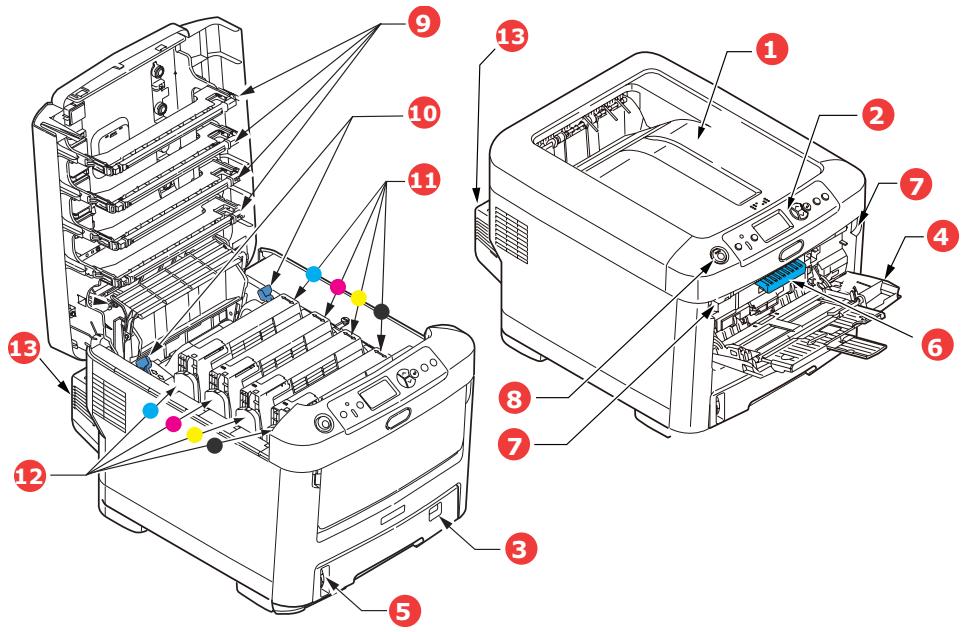

1. Empileuse de sortie, face en

dessous. Point de sortie de l'impression standard. Peut contenir jusqu'à 350 feuilles de 80g/m2.

2. Tableau de l'opérateur.

Commandes de l'opérateur pilotées par menu et affichage à cristaux liquides.*

Bac à papier standard. Peut contenir jusqu'à 530 feuilles de 80g/m2.

4. Bac multifonction.

Utilisé pour l'alimentation de papier à plus fort grammage, des enveloppes et d'autres supports spéciaux. Également utilisé pour l'alimentation de feuilles simples si nécessaire.

déverrouillage du capot avant.

déverrouillage du bac multifonction.

8. Bouton d'ouverture du

déverrouillage de l’unité de fusion.

12. Unités ID (C,M,J,N).

13. Unité recto-verso (si

intégrée). *La langue d'affichage peut être sélectionnée parmi différentes langues : Français, Espagnol, Portugais.

C610/C711 Guide de l'Utilisateur

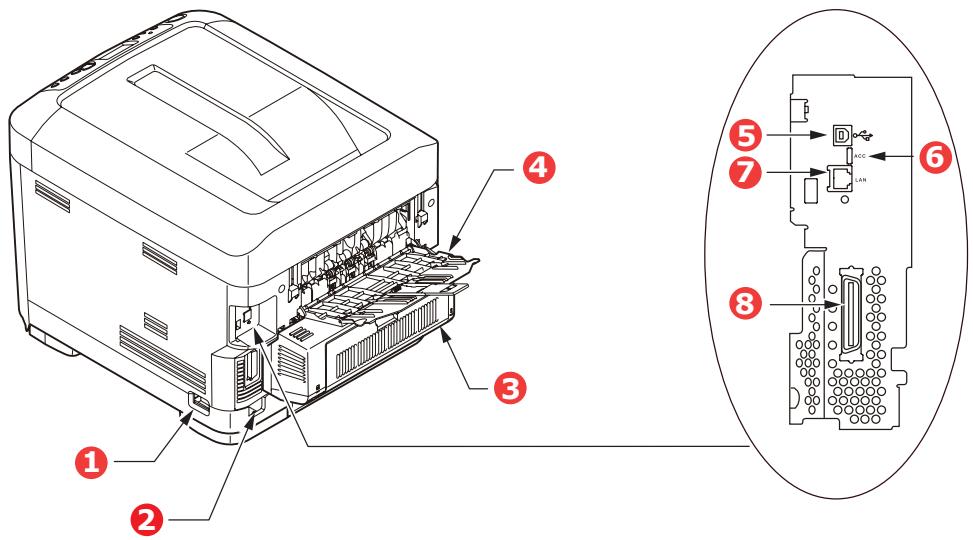

C711 Vue arrière Cette vue indique le panneau de connexion, l'empileuse de sortie arrière et l'emplacement de l'unité duplex optionnelle (impression recto-verso). 9 oodo ÉÉS 2

1. Interrupteur Marche/Arrêt 5. Interface USB

2. Prise secteur 6. Interface ACC (USB

3. Unité recto-verso (si intégrée). hôte)

4. Empileuse arrière face en 7. Interface réseau*

dessus 8. Interface parallèle

• L'interface réseau peut disposer d'une « prise » protectrice qui doit être retirée pour que la connexion puisse se faire. Lorsque l’empileuse arrière est repliée, les feuilles de papier sortent de l'imprimante par l'arrière et elles sont empilées face en dessus. Elle est utilisée essentiellement pour les supports d'impression épais. Lorsqu'elle est utilisée avec le bac d'alimentation multifonction, le parcours du papier à travers l'imprimante est essentiellement droit. Cela évite que le papier ne soit courbé le long de son parcours et permet d'utiliser des supports d'impression dont le grammage peut être de 250 g/m2 (US Bond de 67 1b.).

12 - C610/C711 Guide de l'Utilisateur

Changement de la langue d'affichage Par défaut, l'imprimante utilise l'anglais pour afficher des messages et imprimer des rapports. Si nécessaire, celle-ci peut être remplacée par l’une de ces langues : ° Français ° Espagnol ° Portugais Démarrage Mode économie d'énergie Si vous n'utilisez pas la machine pendant un moment, elle passe en mode d'économie d'énergie pour contrôler la consommation d'énergie du périphérique. Pour annuler ou initialiser le mode d'économie d'énergie, appuyez sur le bouton Power Save / Wake Up (Économie d’énergie/Réactivation) sur le panneau de commande. Note : Si votre machine est connectée en local (via USB ou parallèle*), son état est affiché hors ligne lorsqu'elle passe en mode Veille. Pour utiliser l'imprimante dans cet état, vous devez appuyer sur le bouton Power Save / Wake Up (Économie d’énergie/Réactivation) pour quitter le mode Veille. *C711 uniquement. Mise hors tension ATTENTION ! Si une carte SD est installée, suivez toujours la procédure d'arrêt appropriée pour éviter de perdre des données.

1. Appuyez sur le bouton Enter (Entrée) du panneau de

commandes pour passer au menu.

2. Appuyez sur le bouton Menu bas et faites défiler jusqu'au

13 - C610/C711 Guide de l’Utilisateur

3. Appuyez sur le bouton Enter (Entrée).

Appuyez sur le bouton Enter (Entrée) pour continuer.

5. Appuyez sur le bouton Enter (Entrée) pour confirmer

6. En réponse à l'invite, mettez l'interrupteur sur OFF (ARRÊT).

14 - C610/C711 Guide de l'Utilisateur

Recommandations concernant le papier Votre imprimante acceptera une diversité de supports d'impression, y compris une gamme de grammages et de formats de papier, de transparents et d'enveloppes. Cette section fournit des conseils généraux sur un choix de supports et explique comment utiliser chaque type. Vous obtiendrez une performance optimale en utilisant du papier standard 75 g/m?2 (US bond de 20 Ib.) conçu pour les photocopieurs et les imprimantes laser. L'utilisation de papier très gaufré, ou de papier grenu, très rugueux n'est pas recommandée. Le papier préimprimé peut être utilisé mais l'encre ne doit pas causer de maculages lors de son exposition à la haute température de l'unité de fusion lors de l'impression. Les enveloppes ATTENTION ! Les enveloppes ne doivent pas être tordues, enroulées ou avoir subi toutes autres déformations. Elles doivent comporter également des rabats rectangulaires dont la colle reste intacte lorsqu'elle est soumise à la fusion par pression du cylindre chaud qu'utilise ce type d'imprimante. Les enveloppes à fenêtre ne sont pas adaptées. Les étiquettes ATTENTION ! Les étiquettes doivent être également adaptées aux photocopieurs et imprimantes laser, dans lesquelles la feuille de support des étiquettes est entièrement couverte d'étiquettes. Les autres types d'étiquettes risquent d’abîmer l'imprimante, étant donné que les étiquettes se décolleraient durant l'impression. Les étiquettes Avery blanches pour imprimante de type 7162, 7664, 7666 (A4) ou 5161 (Letter) sont recommandées.

15 - C610/C711 Guide de l'Utilisateur

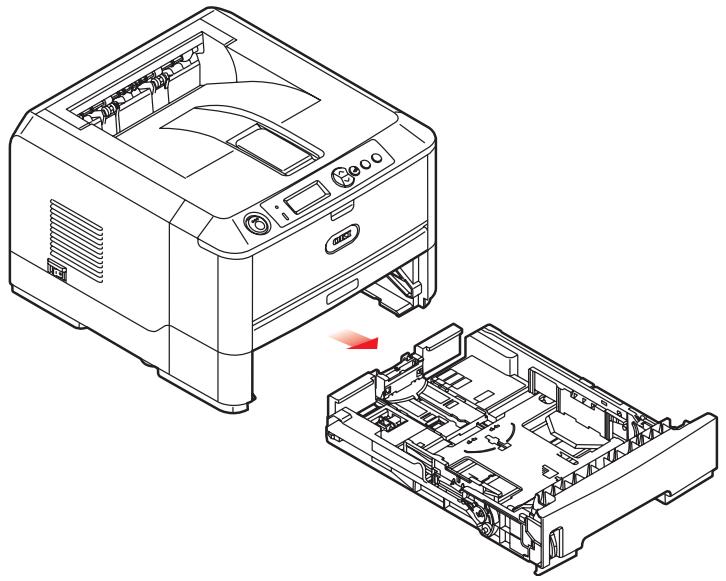

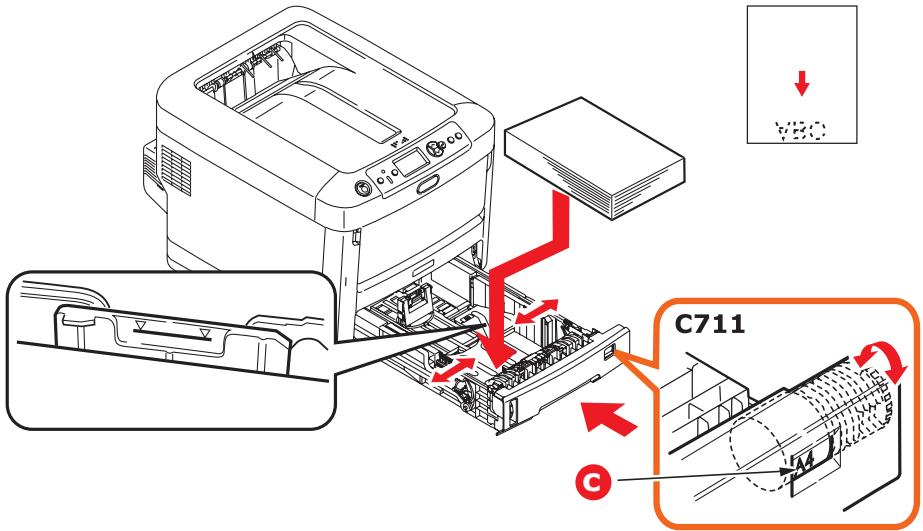

Bac 1 et Bacs 2 et 3 optionnel Formats de support FORMAT DIMENSIONS Lettre 8.5 x 11 pouce Légal 13 8.5 x 13 pouce Légal 13.5 8.5 x 13.5 pouce Légal 14 8.5 x 14 pouce Exécutif 7.25 x 10.5 pouce A5 148 x 210 mm B5 182 x 257 mm A4 210 x 297 mm A62 105 x 148 mm a. C711: Impression A6 à partir du bac MF uniquement. Paramètre de grammage TYPE DE PAPIER GRAMMAGE (US BOND) GRAMMAGE (g/m?) Léger 16-17 Ib. US Bond 60 - 63 g/m2 Moyen Léger 18 lb. US Bond 64 - 74 g/m2 Moyen 20-24 Ib. US Bond 75 - 89 g/m2 Moyen Lourd 24-28 Ib. US Bond 90 - 104 g/m?2 Lourd 28-32 lb. US Bond 105 - 120 g/m2 Très Lourd 1 32-50 Ib. US Bond 121 - 188 g/m2 Très Lourd 2 50-59 Ib. US Bond 189 - 220 g/m2 Très Lourd 3 59-67 Ib. US Bond 221 - 250 g/m2 Si vous avez du papier identique chargé dans un autre bac (2ème ou 3ième bac si vous en avez un ou bac multifonction), vous pouvez commander à l'imprimante de passer automatiquement à l’autre bac lorsque le bac actuel est épuisé. Lors de tirages depuis les applications Windows, cette fonction est activée dans les

16 - C610/C711 Guide de l'Utilisateur

paramètres du pilote. Lors de tirages depuis d'autres systèmes, cette fonction est activée dans le Menu Impression. (Voir < Fonctions de menu » à la page 25). Bac multifonction Le bac multifonction peut accepter les mêmes formats que les bacs mais le grammage du papier ne peut dépasser 250 g/m2 (bond US de 67 Ib. ). Pour les papiers très épais, utilisez l’'empileuse (arrière) face en dessus. Ainsi, le parcours du papier dans l'imprimante est pratiquement droit. Le bac multifonction peut charger du papier dont la largeur peut être de 76 mm à 216 mm et la longueur de 127 mm à 1320 mm (impression de bannières). Pour le papier dont la longueur dépasse 356 mm (Legal 14 pouces), utilisez du papier d'un grammage compris entre ond US de 28 lb. (90 g/m2) et bond US de 32 Ib. (128 g/m2) et l'empileuse (arrière) face en dessus. Utilisez le bac multifonction pour l'impression d'enveloppes et de transparents. Il est possible de charger 50 feuilles de transparents ou 10 enveloppes à la fois, sous réserve d’une profondeur d'empilage maximum de 10 mm. Embpileuse face en dessous C610 : L'empileuse face en dessous située sur le dessus de l'imprimante peut contenir jusqu'à 250 feuilles de bond US 21 lb. (80 g/m?2) de papier standard et peut gérer du papier jusqu'à bond US 50 Ib. (188 g/m2). C711 : L'empileuse face en dessous située sur le dessus de l'imprimante peut contenir jusqu'à 350 feuilles de bond US 21 lb. (80 g/m?2) de papier standard et peut gérer du papier jusqu'à bond US 50 Ib. (188 g/m2). Les pages imprimées dans l’ordre de lecture (page 1 en premier) seront triées dans l'ordre de lecture (dernière page sur le dessus, le côté imprimé vers le bas).

17 - C610/C711 Guide de l’Utilisateur

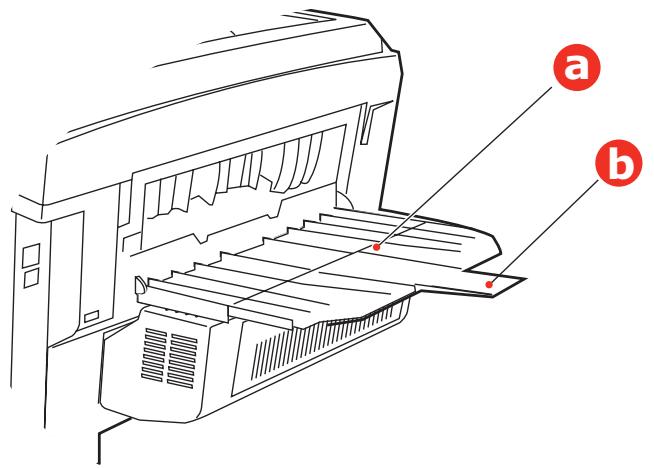

Embpileuse face en dessus L'empileuse face en dessus à l'arrière de l'imprimante doit être ouverte et il convient de tirer la rallonge du bac lorsque l'’empileuse doit être en service. C'est donc par là que le papier sortira après avoir suivi ce parcours, indépendamment des paramètres du pilote. L'empileuse face en dessus peut contenir 100 feuilles de bond US 21 lb. (80 g/m2) de papier standard et peut accepter du papier de bond US 67 Ib. (250 g/m?). Utilisez toujours cette empileuse et le dispositif d'alimentation multi-usages pour le papier dont le grammage dépasse bond US 50 Ib. (188 g/m?). Unité duplex Cette option assure l'impression automatique recto-verso du papier dont la gamme de formats est identique à celle du bac 2 (c- à-d., tous les formats du bac sauf le format A6), en utilisant du papier d'un grammage compris entre : + C610: bond US 17-32 Ib. (64-120 g/m2). + C711: bond US 17-59 Ib. (64-220 g/m2). Note : L'unité recto-verso est livrée en standard avec les modèles dn.

18 - C610/C711 Guide de l’Utilisateur

Chargement du papier Note À des fins d'illustration, nous vous présentons l'imprimante C711. Si vous possédez une imprimante C610, le principe est le même, à quelques exceptions près. Bac 1 et bacs 2 et 3 optionnel Retirez le bac à papier de l'imprimante.

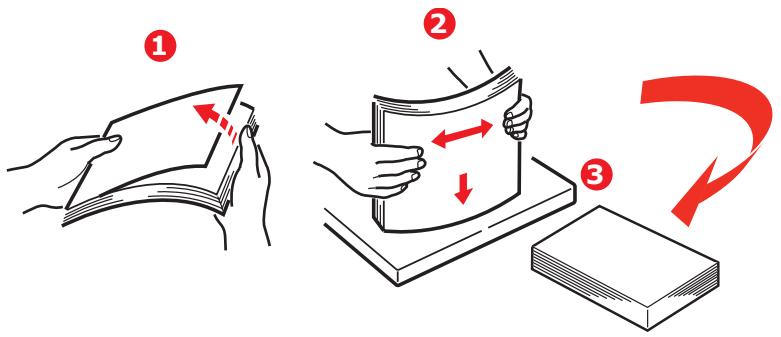

Déployez en éventail le papier à charger, sur les bords (1) et au milieu (2), pour vous assurer que toutes les feuilles sont détachées les unes des autres, puis tapotez les bords de la pile de papier sur une surface plane pour aligner les feuilles (3).

19 - C610/C711 Guide de l'Utilisateur

3. Chargez le papier à en-tête face en dessous et le bord

supérieur vers la partie frontale de l'imprimante comme l'indique l'illustration.

20 - C610/C711 Guide de l'Utilisateur

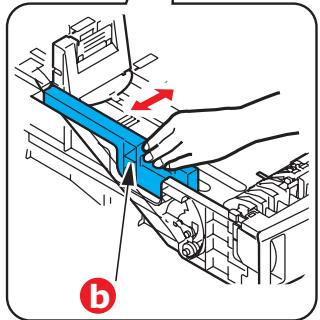

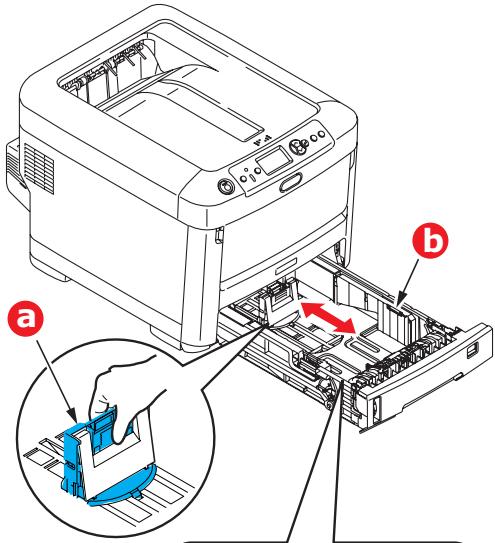

Ajustez la butée arrière (a) et les guides du papier (b) au format du papier utilisé. ATTENTION ! C711 seulement : IMPORTANT : Réglez la numérotation du format de papier (c) au format de papier utilisé (lettre dans l'exemple ci-dessus). Pour empêcher les bourrages de papier : - Ne laissez aucun espace entre le papier, les guides du papier et la butée arrière.

• Ne remplissez pas trop le bac à papier. La charge du bac dépend du type de papier. « N'y placez pas de papier abîmé.

• Ne chargez pas de papier de différents formats ou types.

• Fermez doucement le bac à papier.

• Ne tirez pas le bac à papier durant l'impression (à l'exception du 2ème bac conformément aux instructions données ci-dessous). NOTES: « Si vous avez deux bacs et que le 1er bac (supérieur) est utilisé pour l'impression, vous pouvez tirer le 2ème bac (inférieur) durant l'impression pour le recharger. Cependant, si le 2ème bac (inférieur) est utilisé pour l'impression, ne tirez pas le 1er bac (supérieur). Cela provoquerait un bourrage de papier. + Pour l'impression face en dessous, veillez à ce que l'empileuse (arrière) face en dessus (a) soit fermée (le papier sort par le haut de l'imprimante). La charge approximative est de 250 feuilles pour l'imprimante C610 et de 350 feuilles pour l'imprimante C711, en fonction du grammage du papier. ° Pour l'impression face en dessus, assurez-vous que l'empileuse (arrière) face en dessus (a) est ouverte et que la rallonge du support du papier (b) est sortie. Le papier est empilé dans l'ordre inverse d'impression et la charge

21 - C610/C711 Guide de l'Utilisateur

du bac à papier est d'environ 100 feuilles US Bond de 20 lb. (75 g/m?), en fonction du grammage.

Lol ATTENTION ! Ne pas ouvrir ou fermer la sortie arrière du papier durant l'impression, ce qui entraînerait un bourrage de papier.

22 - C610/C711 Guide de l'Utilisateur

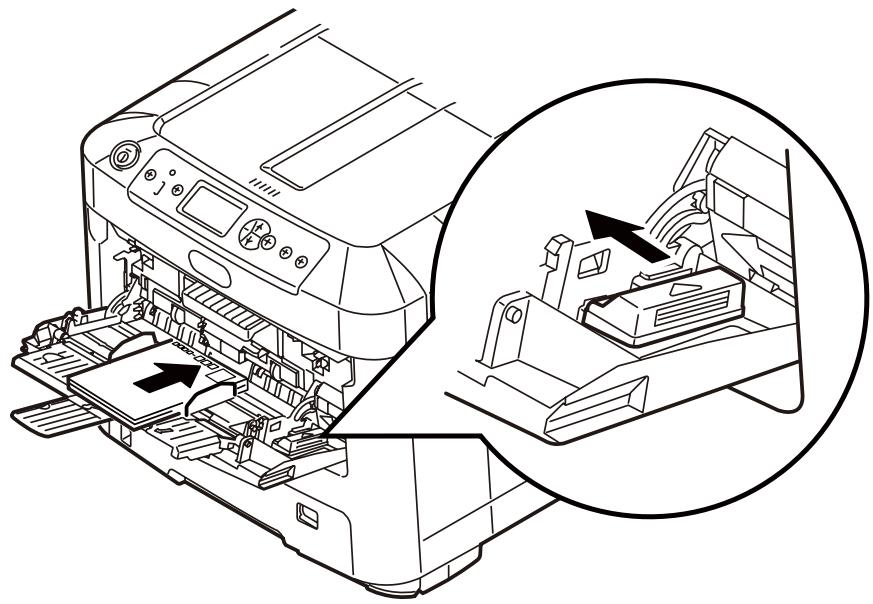

1. Ouvrez le bac multifonction (a).

2. Sortez le support de papier (b).

3. Appuyez doucement sur la plate-forme de support du papier

(c) pour vous assurer qu'elle est verrouillée.

23 - C610/C711 Guide de l'Utilisateur

4. Chargez le papier et ajustez les guides du papier (d) au

format du papier utilisé. ° Pour l'impression recto sur du papier à en-tête, chargez le papier dans le bac multifonction, face pré-imprimée en dessus, avec le bord supérieur dans l'imprimante.

• Pour l'impression recto-verso (duplex) sur du papier à en- tête, chargez le papier, face préimprimée vers le bas, le bord supérieur du papier étant placé dans le sens opposé à l'imprimante. (L'unité duplex optionnelle doit être installée pour cette fonction.) « Les enveloppes doivent être chargées face en dessus, le bord supérieur se trouvant à gauche et le bord court étant placé dans l'imprimante. Ne sélectionnez pas l'impression recto verso sur les enveloppes.

• Ne dépassez pas la charge du papier avoisinant 100 feuilles ou 10 enveloppes. La profondeur maximale de la pile de papier est de 10 mm.

5. Appuyez sur le bouton de verrouillage du bac pour libérer la

plate-forme de support du papier, de manière à soulever le papier et à assurer sa prise.

6. Définissez le format correct du papier pour le bac

multifonction dans le Menu Supports (voir « Fonctions de menu » à la page 25).

24 - C610/C711 Guide de l'Utilisateur

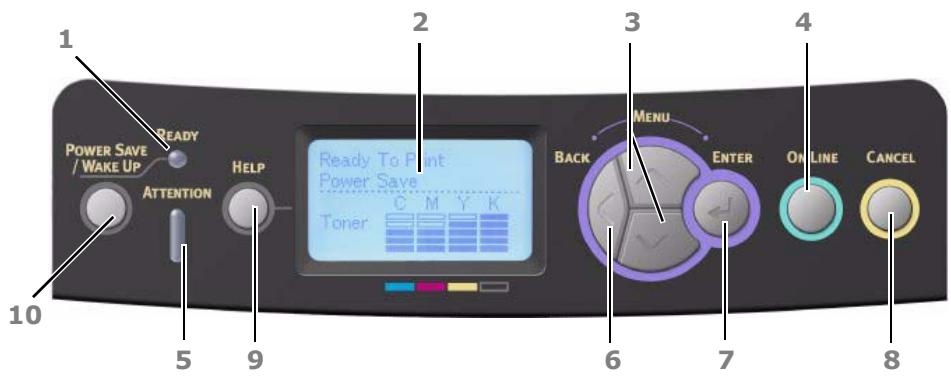

Fonctions de menu Cette section indique les menus accessibles par le biais des commandes du tableau de commande de l'imprimante et affichés sur l'écran à cri istaux liquides. Panneau de commande :

1. Voyant Prêt | ACTIVÉ : prêt à 2. Écran Affiche l'état de l'impri-

recevoir des don- mante et les messages nées. d'erreur. CLIGNOTANT : traitement des don- nées. DÉSACTIVÉ : Hors ligne.

3. Boutons de | Passe en mode 4. Bouton Bascule entre ONLINE

défilement |Menu. Dans le Online (EN LIGNE et OFFLINE du menu mode Menu, passe à | (En ligne) | (HORS LIGNE). l'élément de menu Lorsque vous appuyez suivant ou précé- sur cette touche en dent. mode Menu, vous quit- Appuyez pendant 2 tez le menu et passez à secondes ou plus l'état EN LIGNE. pour passer du haut Fait défiler l'écran AIDE. vers le bas. Lorsque vous appuyez sur cette touche dans l'état « WRONG PAPER (PAPIER INCORRECT) » ou « WRONG PAPER

PAPIER INCORRECT) », l'impression est effec- tuée obligatoirement sur le papier chargé.

25 - C610/C711 Guide de l'Utilisateur

5. Voyant ACTIVE: Un aver- 6. Bouton | Retourne à l'option de

Attention |tissement est trans- Précé- | menu précédente, du mis. L'impression dent niveau supérieur. pourrait être possible (par exemple en cas de faible niveau de toner). CLIGNOTANT Une erreur s'est produite. L'impression est impossible (par exem- ple plus de toner). DÉSACTIVÉ: Condi- tion normale.

7. Bouton En mode ONLINE (En | 8. Bouton | Lorsque l'utilisateur appuie

Entrée ligne) ou OFFLINE CAnnul |sur ce bouton pendant 2 (Hors ligne) : accède er) secondes ou plus, les don- au mode Menu. En mode Menu : détermine le paramètre sélectionné. nées en cours d'impression ou reçues sont supprimées. Supprime les données lor- sque l'utilisateur appuie dessus alors que WRONG PAPER SIZE (Format de papier incorrect), RUN OUT OF PAPER (Fin de papier), TRAY 1 IS OPEN (Bac 1 ouvert), or TRAY 1 IS NOT FOUND (Bac 1 introuv- able) s'affiche. Lorsque vous appuyez sur cette touche en mode Menu, vous quittez le menu et passez à l'état EN LIGNE.

C610/C711 Guide de l'Utilisateur

9. Bouton Fournit un conseil lor- | 10. Ce bouton permet

Help squ'une erreur, par Bouton d'activer ou de désactiver (Aïde) exemple une taille de | Économie | le mode Veille. Reportez- papier incorrecte, se |d'éner- | Vous à la section « Mode produit gie/RéaC- | économie d'énergie » à la tivation page 13.

27 - C610/C711 Guide de l'Utilisateur

Modification des paramètres : Utilisateur Il convient de noter qu'un grand nombre de ces paramètres peuvent être remplacés par des paramètres des pilotes d'imprimante Windows, ce qui est souvent le cas. Toutefois, il est possible de laisser plusieurs paramètres du pilote identiques à ceux de l'imprimante, qui prendront implicitement les valeurs saisies dans ces menus d'imprimante. Le cas échéant, les paramètres réglés à l'usine sont indiqués en gras dans les tableaux suivants. Dans le mode normal de fonctionnement, connu sous le nom de « mode d'attente », l'écran à cristaux liquides de l'imprimante indiquera « Prêt à imprimer ». Dans ce mode, appuyez sur les boutons Menu haut et bas sur le tableau de commande pour passer à l'arbre de menus; vous pouvez ainsi parcourir la liste de menus jusqu'à ce que le menu désiré s'affiche. Procédez ensuite de la façon suivante :

1. Appuyez sur Enter pour passer au menu.

2. Utilisez les boutons haut et bas MENU du panneau de

contrôle pour faire défiler les menus. Lorsque l'option que vous voulez changer est affichée, appuyez sur Enter pour afficher les sous-menus de cet élément.

3. Utilisez les touches MENU haut et bas pour parcourir les

options du sous-menu. Lorsque l'option que vous voulez changer est affichée, appuyez sur Enter pour afficher le réglage.

4. Utilisez les touches MENU haut et bas pour parcourir les

réglages disponibles pour l'élément du sous-menu. Lorsque l'option que vous voulez changer est affichée, appuyez sur Enter pour afficher le réglage. Un astérisque (*) apparaîtra en regard du paramètre, indiquant que ce paramètre est actuellement opérant.

5. Choisissez l’une des deux instructions suivantes :

• Appuyez sur Back pour passer à la liste d'options du menu. ou... ° Appuyez sur la touche ON LINE ou Cancel pour quitter l'arbre de menus et repasser en mode d'attente.

28 - C610/C711 Guide de l'Utilisateur

Modification des paramètres : Administrateur Vous pouvez définir si chaque catégorie doit être activée ou désactivée dans le menu utilisateur. Les catégories désactivées ne sont pas affichées dans le menu utilisateur. Seul un administrateur système peut modifier ces paramètres.

Éteignez l'imprimante. Allumez l'imprimante tout en appuyant sur le bouton Enter. Lorsque Boot Menu apparaît, ôtez votre doigt du bouton. Appuyez sur le bouton Enter. À l'invite Saisir mot de passe, saisissez le mot de passe administrateur : (a) En utilisant les boutons MENU haut et bas, faites défiler jusqu'à la lettre/au chiffre souhaité. (b) Appuyez sur le bouton Enter (Entrée) pour effectuer la saisie et passer à la lettre/au chiffre suivant. (c) Répétez les étapes (a) et (b) jusqu'à ce que toutes les lettres/tous les chiffres soient entrés. Entrez un mot de passe de quatre à neuf chiffres. (Le mot de passe par défaut es aaaaaa). Appuyez sur le bouton Enter (Entrée). Appuyez sur le bouton MENU haut ou bas jusqu'à ce que la catégorie à changer s'affiche. Appuyez sur le bouton Enter. Appuyez sur le bouton MENU haut où MENU bas jusqu'à ce que l'élément à changer s'affiche. Appuyez sur le bouton Enter. Avec le bouton MENU haut ou le bouton MENU bas, identifiez le paramètre requis. Appuyez sur le bouton Enter pour entrer un astérisque (*) à droite du paramètre sélectionné. Appuyez sur le bouton On Line pour passer à l'état en ligne. L'appareil redémarre automatiquement.

29 - C610/C711 Guide de l'Utilisateur

Compteurs |Bac 1 Sélectionnez une option pour Bac Bac 2* afficher le nombre total de Bac 3* pages imprimées à partir du BAC MF bac concerné. *Remarque : Seulement dis- ponibles lorsque des bacs en option sont présents Durée vie Tambour cyan Sélectionnez une option pour consomma- | Tambour magenta afficher le pourcentage restant bles Tambour jaune du consommable. Tambour noir Courroie Unité de fusion Toner cyan Toner magenta Toner jaune Toner noir Réseau Nom d'imprimante Affiche le nom complet de Nom abrégé Adresses IPv4 Adresse Passerelle Adresse MAC Network FW Version Version pages web Adresses IPV6 (Locale) Adresses IPV6 (globale) l'imprimante. Affiche une version abrégée. Adresse le d'adresses IPv4 du réseau. Affiche la adresse passerelle du réseau. Affiche l'adresse MAC de l'imprimante. Affiche la révision du micropro- gramme du réseau. Affiche la version de la page Web. Affiche la adresse IPV6 (Locale) du réseau. Affiche la adresse IPV6 (Glo- bale) du réseau.

30 - C610/C711 Guide de l'Utilisateur

Système N° de Série Afficher des informations pour N° d'immobilisation ces éléments Numéro de Lot Version CU Version PU Mémoire totale Mémoire Flash Carte SD Date et heure a. Condition d'affichage : La version d'IP est IP v4+v6 ou IP v6 Menu Imprimer Infos Ce menu permet d'afficher rapidement la liste des options stockées dans l'imprimante.

ÉLÉMENT ACTION DESCRIPTION

Configuration | Exécuter Sélectionnez Exécuter pour imprimer un rapport de configuration. Réseau Exécuter Descendez jusqu'à ce paramètre et sélectionnez Exécuter pour imprimer des informations sur le réseau. Page démo Exécuter Descendez jusqu'à ce paramètre et sélectionnez Démo 1 Exécuter pour imprimer une page de démonstra- tion. Liste fichiers | Exécuter Descendez jusqu'à ce paramètre et sélectionnez Exécuter pour imprimer une liste de fichiers de tâches. (affichée uniquement si FileSystem est installé). Liste polices Exécuter Descendez jusqu'à ce paramètre et sélectionnez Ps Exécuter pour imprimer une liste de polices d'émulation Postscript. Liste polices Exécuter Descendez jusqu'à ce paramètre et sélectionnez PCL Exécuter pour imprimer une liste de polices PCL. Liste polices Exécuter Descendez jusqu'à ce paramètre et sélectionnez IBM PPR Exécuter pour imprimer une liste de polices IBM PPR.

31 - C610/C711 Guide de l'Utilisateur

Liste polices Exécuter Descendez jusqu'à ce paramètre et sélectionnez EPSON FX Exécuter pour imprimer une liste de polices Epson FX. Rapport d'util- | Exécuter Descendez jusqu'à ce paramètre et sélectionnez isation Exécuter pour imprimer une liste des pages couleur et monochromes imprimées. Journal Exécuter Descendez jusqu'à ce paramètre et sélectionnez d'erreurs Exécuter pour imprimer le journal d'erreurs. Liste profils Exécuter Descendez jusqu'à ce paramètre et sélectionnez couleur Exécuter pour imprimer une liste de profils couleur. Menu arrêt Cette option doit toujours être sélectionnée avant d'arrêter l'imprimante, de façon à ce qu'aucune donnée du disque dur ne soit perdue.

ÉLÉMENT PARAMÈTRES DESCRIPTION

Début Exécuter Effectue un arrêt contrôlé de l'imprimante, en Extinction veillant à ce que tous les fichiers du disque dur interne soient fermés avant la mise hors tension. Ne mettre l'imprimante hors tension que lorsque l'affichage indique que la procédure d'arrêt est terminée.

32 - C610/C711 Guide de l'Utilisateur

Menu Imprim. travail sécurisé Note : Ce menu n'apparaît que si la carte SD facultative est installée ou sur une C610hdn ayant un disque dur installé. ÉLI

MENT ACTION DESCRIPTION

Travail Non trouvé Sert à imprimer une page d'impression d'authen- encrypté Imprimer tification cryptée (tâche cryptée) stockée sur la Supprimer carte SD. Après l'entrée d'un mot de passe, « Recherche du travail » s'affiche jusqu'à ce qu'une tâche appro- priée pour le mot de passe soit trouvée. (le temps de recherche augmente en fonction du nombre de tâches stockées sur la carte SD et l'imprimante peut prendre jusqu'à 20 sec.) La recherche peut être annulée en appuyant sur le bouton Cancel (Annuler). Non trouvé est affiché lorsqu'un fichier pouvant être imprimé n'est pas disponible. Le message suivant apparaît si un fichier imprimable est disponible. Travail encrypté Imprimer Supprimer Un ensemble de toutes les tâches est imprimé si Imprimer est sélectionné et si le bouton Enter (Entrée) est pressé. Le message suivant apparaît si Supprimer est sélectionné. Etes-vous sûr ? Oui / Non Le menu source réapparaît si Non est sélectionné. Toutes les tâches sont supprimées si Oui est sélectionné. Les tâches d'impression avec une authentification cryptée stockée sur la carte SD sont supprimées par une méthode de suppression spécifiée par le pilote après impression ou instruction de suppres- sion depuis le menu.

33 - C610/C711 Guide de l'Utilisateur

ÉLÉMENT Travail mémorisé ACTION Non trouvé Imprimer Supprimer DESCRIPTION Sert à imprimer un travail mémorisé sur la carte

Non trouvé est affiché lorsqu'un fichier pouvant être imprimé n'est pas disponible. Le message suivant apparaît si un fichier imprimable est disponible. Travail mémorisé Imprimer Supprimer Lorsque Imprimer est sélectionné, Nombre exemplaires s'affiche et le nombre de pages à imprimer peut être spécifié. Spécifiez le nombre de pages à imprimer et appuyez sur le bouton Enter (Entrée). Le message suivant apparaît si Supprimer est sélectionné. Etes-vous sûr ? Oui / Non Si Non est sélectionné, vous revenez au menu précédent. Si Oui est sélectionné, toutes les tâches sont supprimées.

34 - C610/C711 Guide de l'Utilisateur

Menus ÉLÉMENT Configura- tion bac ACTION Alimentation papier Par défaut : Bac 1 DESCRIPTION Sélectionnez un bac. Sélectionnez par défilement et le bouton Enter (Entrée). Changement bac autom. Par défaut : Activé Active ou désactive Auto. Sélectionnez par défilement et le bouton Enter (Entrée). Séquence bac Par défaut : Bas Sélectionne la séquence de bacVers le bas/Vers le haut/Bac alim. Papier. Sélectionnez par défilement et le bouton Enter (Entrée). Unité de mesure Par défaut : mil- limètre Sélectionnez les unités de mesure pouces ou millimètre. Sélectionnez par défilement et le bouton Enter (Entrée). Configuration bac 1 Par défaut : Format papier : C610 A4/A5/A6/B5/Légal14/ Légal13.5/Légal13/ Lettre/Exécutif/ Personnalisé Cc711 Cassette/Personnalisé Support Type : Standard/En-tête/ Velin/recyclé/ Cartonné/Mat/Bril- lant/ *Type utilisateur 1-5 Support Grammage : Léger/Moyen Léger/ Moyen/Lourd/Ultra lourd1/Ultra lourd2 Configurez Format de papier/Type de support/Grammage papier. Sélection- nez par défilement et par le bouton Enter (Entrée).

• Les types d'utilisateur 1 à 5 sont affichés seulement s'ils sont enregistrés dans le PC hôte.

C610/C711 Guide de l'Utilisateur

MENT Configura- tion bac (suite) ACTION Configuration bac MF Format papier : + A4/A5/A6/B5 - Légal14/Légal 13.5/Légal13 + Lettre + Exécutif + Personnalisé + Com-9 Enveloppe + Com-10 Enveloppe + Monarch Enveloppe + DL Enveloppe Qrer] + Carte Index DESCRIPTION Configurez Format de papier/Type de support/Grammage papier/Uti- lisation bac MF. Sélectionnez par défilement et par le bouton Enter (Entrée). Type de support : + Standard + En-tête - Pellicule + Etiquettes + Velin + Recyclé + Cartonné + Rugueux - Brillant - Utilisateur 1-5 Les types d'utilisateur 1 à 5 sont affichés seulement s'ils sont enregistrés dans le PC hôte. Grammage 189 + 250 g/m? Grammage :

• Léger + Moyen Léger + Moyen + Lourd + Ultra lourd 1 + Ultra lourd 2 + Ultra lourd 3

36 - C610/C711 Guide de l'Utilisateur

ÉLÉMENT ACTION DESCRIPTION Configura- | Utilisation bac MF : | Définit l’utilisation du bac MF. tion bac + Si support non Si support non dispo : Si le papier (suite) dispo. n'est pas disponible, du papier est + Ne pas utiliser demandé depuis le bac MF au lieu du bac spécifié. Ne pas utiliser : définit sets Bac MF non disponible dans Sélection bac automatique et Changement bac autom. Configuration Bac2 Note : uniquement présent si l'option est Configuration Bac3 installée. Configura- | Délai de mise en Faites un choix parmi 1/2/3/4/5/10/ tion Sys- veille 15/30/60/120/180 Minutes. Sélec- tème Par défaut : 30 tionnez par défilement et le bouton Enter (Entrée). Mode Veille Par défaut : 10 Faites un choix parmi 1/2/3/4/5/10/ 15/30/60/120/180 Minutes. Sélectionnez par défilement et le bouton Enter (Entrée). Effacement Avertiss. Par défaut : Bouton ONLINE Sélectionnez l'une des valeurs suivantes : Bouton ONLINE/Tâche suivante (la condition par défaut est indiquée par *). Sélectionnez par défilement et le bouton Enter (Entrée). Tâche PS seulement. Continuation auto. Par défaut : Désac- tivé Sélectionnez Activé/Désactivé (la con- dition par défaut est indiquée par *). Sélectionnez par défilement et le bouton Enter (Entrée). Délai d'attente man- uel Par défaut : 60 Sélectionnez Désactivé/30 secondes/ 60 secondes (la condition par défaut est indiquée par *). Sélectionnez par défilement et le bouton Enter (Entrée). Attente Opérateur (PS) Par défaut : 40 Sélectionnez Off/5/10/20/30/40/ 50/60/90/120/150/180/210/240/ 270/300 secondes (la condition par défaut est indiquée par *). Sélectionnez par défilement et le bouton Enter (Entrée). Sur message toner bas Par défaut : Pour- suivre Choisissez une action à effectuer lorsque le capteur de toner indique un bon niveau de toner. Sélectionnez Pour- suivre/Arrêter. Sélectionnez par défile- ment et le bouton Enter (Entrée).

37 - C610/C711 Guide de l'Utilisateur

ÉLÉMENT Configura- tion Sys- tème (suite) ACTION Reprise sur bourrage Par défaut : Activé DESCRIPTION Sélectionnez l’une des valeurs Activé/ Désactivé. Sélectionnez par défilement et le bouton Enter (Entrée). Rapport d'erreurs Par défaut : Désac- tivé Sélectionnez l’une des valeurs Activé/ Désactivé. Sélectionnez par défilement et le bouton Enter (Entrée). Position de l'impres- sion Par défaut : 0.00 Sélectionnez l'une des valeurs Ajuster X/Ajuster Y/Ajuster Recto-Verso X/ Ajuster Recto-Verso Y. Sélectionnez par défilement et le bouton Enter (Entrée). Définir la mesure Règlage noir papier -2/-1/0/+1/+2 Par défaut : O Sert à effectuer un réglage fin de l'impression du noir sur le papier. Réglage couleur papier -2/-1/0/+1/+2 Par défaut : O Sert à effectuer un réglage fin de l'impression de la couleur sur le papier. Réglage noir pellicule -2/-1/0/+1/+2 Par défaut : O Sert à effectuer un réglage fin de l'impression du noir sur la pellicule. Réglage couleur pellicule -2/-1/0/+1/+2 Par défaut : O Sert à effectuer un réglage fin de l'impression de la couleur sur la pelli- cule. Réglage SMR+3/+2/ +1/0/-1/-2/-3/ Par défaut : O Pour corriger les variations dans les résultats d'impression causées par les conditions de température/humidité et la différence de densité/fréquence d'impression. Modifiez le réglage lorsque la qualité d'impression est inégale. Réglage BG +3/+2/ +1/0/-1/-2/-3/ Par défaut : O Pour corriger les variations dans les résultats d'impression causées par les conditions de température/humidité et la différence de densité/fréquence d'impression. Modifiez le réglage lorsque l'arrire-plan est sombre.

C610/C711 Guide de l'Utilisateur

ÉLÉMENT Configura- tion Sys- tème (suite) ACTION Nettoyage tambour Par défaut : Désac- tivé DESCRIPTION Définit s’il convient de positionner le tambour en position de repos avant l'impression afin de réduire les lignes blanches horizontales. Sachez que cela écourtera la durée de vie ID du niveau de la rotation (la condi- tion par défaut est indiquée par *). Sélectionnez par défilement et le bouton Enter (Entrée). Hex Dump Exécuter Imprime les données reçues du PC hôte en vidage hexadécimal. La mise hors tension rétablir le mode Normal.

39 - C610/C711 Guide de l'Utilisateur

Configuration admin. ÉLÉMEN Saisir mot de passe PARAMÈTRES XXXXXXXXXXXX DESCRIPTION Entrez un mot de passe pour passer dans le menu Configura- tion admin. Le mot de passe doit comporter de 6 à 12 caractères alpha- numériques (ou mélange). La valeur par défaut est < aaaaaa ». Config réseau TCP/IP Activer Désactiver Définit le protocole TCP/IP. Activer : Le protocole TCP/IP est disponible. Désactiver : Le protocole TCP/IP n'est pas disponible. IP Version IP v4 IP v4+vé IP v6 Définit la version d'IP. Fonctionne avec IPv4 pour IPv4 (non valide avec IPv6). Fonctionne avec IPv4 et IPv6 pour IPv4+v6. Fonctionne avec IPv6 pour IPv6 (non valide avec IPv4). Il existe uniquement IPv4 et IPv4+v6 comme valeur nor- male. À partir de cette étape, si seul IPV6 est défini à partir de UI, par exemple Telnet, « IPV6 » apparaît comme la valeur de la version IP sur le panneau de commande. « IPv6 » disparaît de la valeur si « IPv4 » où « IP v4+v6 » est sélectionné. Condition d'affichage : TCP/IP doit être activé. NetBEUI Activer Désactiver Active ou désactive le protocole NETBEUI. NetBIOS over TCP Activer Désactiver Active où désactive le protocole NetBIOS over TCP. Conditions d'affichage : < TCP/IP doit être activé. - La version d'IP n'est pas IPV6.

C610/C711 Guide de l'Utilisateur

ÉLÉMEN Config réseau (suite)

PARAMÈTRES DESCRIPTION

Netware Activer Active ou désactive le protocole Désactiver NetWare. EtherTalk Activer Active ou désactive le protocole Désactiver EtherTalk. Type de Auto Définit le type de trame. trame 802.2 Conditions d'affichage :

802.3 Netware doit être activé.

Ethernet II SNAP L'adresse IP | Auto Définit la méthode de réglage de Manuelle l'adresse IP. Conditions d'affichage : < TCP/IP doit être activé. - La version d'IP n'est pas IPV6. L'adresse XXX-XXX.XXX.XXX | Définit l'adresse IP. IPv4 Conditions d'affichage : < TCP/IP doit être activé. - La version d'IP n'est pas IPV6. Masque de |xxx.xxx.xxx.xxx | Définit le masque de sous- sous-réseau réseau. Conditions d'affichage : < TCP/IP doit être activé. - La version d'IP n'est pas IPV6. L'adresse de la passerelle XXX-XXX.XXXXXX Définit l'adresse de la passerelle (routeur par défaut).

0.0.0.0 signifie l'absence de rou-

teur. Conditions d'affichage : < TCP/IP doit être activé. - La version d'IP n'est pas IPV6. Web Activer Désactiver Active ou désactive le Web. Activer : Web/IPP est disponible. Désactiver : Web/IPP n'est pas disponible. TCP/IP doit être activé.

41 - C610/C711 Guide de l'Utilisateur

ÉLÉMEN Config réseau (suite) Telnet PARAMÈTRES Activer Désactiver DESCRIPTION Active ou désactive Telnet. Activer : Telnet est disponible. Désactiver : Telnet n'est pas dis- ponible. Conditions d'affichage : TCP/IP doit être activé. FTP Activer Désactiver Active ou désactive FTP. Activer : FTP est disponible. Désactiver : FTP n'est pas dis- ponible. Conditions d'affichage : TCP/IP doit être activé. IPSec Activer Désactiver Active ou désactive IPSec. Active via le web. Activer: IPSec est disponible. Désactiver: IPSec n'est pas dis- ponible. SNMP Activer Désactiver Active ou désactive SNMP. Activer : SNMP est disponible. Désactiver : SNMP n'est pas dis- ponible. Conditions d'affichage : TCP/IP ou NetWare doit être activé. Échelle de réseau Normal Petit Lorsque Normal est sélectionné, le réseau peut fonctionner effi- cacement même lorsqu'il est con- necté à un concentrateur à arborescence étendue. Cepen- dant, le temps de démarrage peut s'allonger lorsque des ordi- nateurs sont connectés à deux ou trois réseaux locaux. Lorsque Petit est sélectionné, les ordinateurs peuvent couvrir deux ou trois petits réseaux locaux à un grand réseau local, mais peu- vent ne pas fonctionner efficace- ment lorsque le réseau est connecté à un concentrateur à arborescence étendue.

C610/C711 Guide de l'Utilisateur

Config Réglage lien | Vitesse Définit une méthode pour établir réseau concentr automatique une liaison à un concentrateur. (suite) 100Base-TX Full |Lorsque Auto est choisi, une 100Base-TX Half | méthode de connexion à un con- 10Base-T Full centrateur est sélectionnée 10Base-T Half automatiquement et tente d'étab- lir une connexion. Si une autre méthode est sélec- tionnée, les tentatives de connex- ion à un concentrateur sont effectuées uniquement par la méthode de connexion sélection- née Paramètres | Exécuter Spécifie s'il convient d'initialiser d'usine? les paramètres par défaut d'usine pour le réseau . Config. Personnal- | Auto Sélectionne un langage d'impri- Impression | ité PostScript mante. PCL XPS IBM PPR EPSON FX Copies 1- 999 Sélectionne le nombre de copies. Ce paramètre est désactivé pour l'impression locale, sauf pour la page démo. Duplex Activé/Désac- Spécifie l'impression recto verso tivé (option) si une unité recto verso est installée et activée. Reliure Bord long Bord court Spécifie la reliure en impression recto verso. Conditions d'affichage : une unité recto-verso est installée et activée. Reportez-vous à la section « Duplex » ci-dessus. Contrôle de média Activer Désactiver Définit si l'imprimante contrôle la correspondance de la taille des données et celle du bac. Seuls les formats standard sont contrôlés.

43 - C610/C711 Guide de l'Utilisateur

ÉLÉMEN Config. Impression (suite) Résolution PARAMÈTRES 600dpi 600x1200dpi 600dpi multi- niveaux. DESCRIPTION Définit la résolution par défaut. Mode d'économie de toner Activé/Désac- tivé Cette fonction fonctionne effi- cacement uniquement si l'entrée des données correspond à des données RVB couleur. Ce réglage est valide en PS et PCL, mais n'est pas pris en compte dans les cas suivants. (1) PS : Si la correspondance couleur est désactivée. (2) PS : Si un réglage autre que correspondance des couleurs ASIC est choisi. (3) PS : Des données CMJN lor- sque le mode de simulation d'encre est employé dans tout autre cas sauf le cas (1) et le cas (2) tant que les données sont RVB). (4) Données binaires PCL (couleur/monochrome). Vitesse NB Auto Vitesse couleur Vitesse normale Définit la vitesse d'impression monochrome. Imprime à la vit- esse la mieux adaptée pour le processus de la page si Auto est choisi. Imprime toujours à la vitesse d'impression couleur si Couleur est choisi. Imprime toujours à la vitesse d'impression monochrome si Normal est choisi. Par défaut Orientation Portrait Paysage Spécifie l'orientation de l'impres- sion. Non valide pour PS (valide uniquement pour PCL/ IBMPPR/ EPSONFX/ HP-GL2).

44 - C610/C711 Guide de l'Utilisateur

MEN PARAMÈTRES DESCRIPTION

Config. Longueur |5 lignes Définit le nombre de lignes à Impression |de n imprimer sur une page. (suite) formulaire |64 lignes Non valide pour PS (valide um uniquement pour PCL/HP-GL2). 128 lignes Les valeurs par défaut indiquées à gauche sont pour Letter/A4. Cependant, en pratique, elles changent en fonction de la taille de papier chargée dans le bac. Modifier Format bac/ Définit la taille d'une zone à uti- Format A4/A5/A6/B5/ liser lorsque le PC hôte ne spéci- Legal14/ fie pas la taille via la commande Legal13.5/ de désignation du format d'édi- Legal13/Letter/ |tion du papier (non valide pou PS Executive/Cus- — seulement pour PCL). tom/Com-9 Envelope/Com- 10 Envelope/ Monarch Enve- lope/DL Enve- lope/C5/Index Card Trapping Désactivé Définit Le trapping. Proche Large Dimension X|64 mm Spécifie la largeur de papier d'un um papier personnalisé comme 210 mm valeur par défaut. m Définit un format de papier à des 216 mm angles droits par rapport à la direction d'avance du papier. Dimension Y | 127 mm Spécifie la longueur de papier M d'un papier personnalisé comme 297 mm valeur par défaut. um Définit un format de papier dans 1321 mm la même direction que la direction d'avance du papier.

45 - C610/C711 Guide de l'Utilisateur

ÉLÉMEN Configura- tion PS Protocole de réseau PARAMÈTRES ASCII/RAW DESCRIPTION Spécifie le mode du protocole de communication PS des données provenant du port NIC. (en mode RAW, Ctri-T n'est pas valide). Modèles PS seulement. Protocole de Paral- lèle* ASCII/RAW Spécifie le mode du protocole de communication PS des données provenant du port Centronics. (en mode RAW, Ctri-T n'est pas valide). Modèles PS seulement.

• Cet élément de menu est applica- ble à l'imprimante C711 unique- ment. Protocole de USB ASCIT/RAW Spécifie le mode du protocole de communication PS des données provenant du port USB. (en mode RAW, Ctri-T n'est pas valide). Modèles PS seulement. Configura- tion PCL Source police Résidente Spécifie l'emplacement de la police PCL par défaut. Numéro police 10 w 190 Définit le numéro de la police PCL. La plage valide de cette variable change selon le réglage SOURCE POLICE à ce moment. Si la police par défaut est choisie pour SOURCE POLICE, le numéro com- mence 0. Sinon, le numéro com- mence à 1. La valeur maximale est égale au nombre de polices installées dans SOURCE POLICE. Espace- ment de la police 0,44 CPI 10,00 CPI 99,99 CPI La largeur de la police par défaut PCL exprimée en caractères par pouce (CPP) La police par défaut est une police dimensionnable à pas fixe. La valeur du pas s'affiche jusqu'à la deuxième position décimale. Affiché seulement lorsque la police sélectionnée dans Numéro police est une police dimension- nable à espacement fixe.

C610/C711 Guide de l'Utilisateur

DESCRIPTION Taille de la police PCL par défaut. La valeur s'affiche jusqu'à la deuxième position décimale (par incréments de 0,25 mm). Affiché seulement lorsque la police sélectionnée dans Numéro police est une police dimensionnable à espacement proportionnel. Jeu de sym- boles PC-8 Définit le jeu de symboles de PCL (voir le panneau de commande de l'appareil pour une liste com- plète). Largeur Impression

78 colonnes 80 colonnes Définit le nombre de caractères pour du papier lettre. AUTO LF. C'est pour des caractères à 10 CPP lorsque le mode CR/LF Auto est désactivé. Ce menu est activé uniquement lorsque du papier lettre est sélec- tionné dans le menu qui définit la largeur d'impression du papier lettre en orientation portrait. Habituellement, une telle largeur d'impression de papier lettre a une largeur légèrement plus étroite que 8 pouces (environ 7,93 pouces). Ce réglage ne peut pas imprimer 80 caractères à 10 CPP (imprime seulement jusqu'à 78 caractère à 10 CPP. 80 caractères définis à Largeur impression lettre élargis- sent les marges droite et gauche. Une commande PCL sélectionne ou sélectionne/désélectionne le mode Auto CR/LF.

47 - C610/C711 Guide de l'Utilisateur

ÉLÉMEN Configura- tion PCL (suite) Saut de page blanche PARAMÈTRES Activé/Désac- tivé DESCRIPTION Définit qu'il convient d'éjecter une page sans données à imprimer (page blanche) à la réception d'une commande FF (OCH) en mode PCL. Désactivé : Éjection. Fonction de retour de chariot CR/CR+LF Définit l’action à effectuer à la réception du code CR en PCL. CR : Retour chariot CR+LF : Retour chariot et saut de ligne Fonction d'avance de ligne LF/LF+CR Définit l’action à effectuer à la réception du code LF en PCL. LF: Saut de ligne LF+CR : Saut de ligne et retour chariot Marge Impression Normal 1/5 pouce 1/6 pouce Définit une zone non imprimable de papier. La largeur de la zone le long des bords droit et gauche du papier (les côtés gauche et droit dépen- dent de l'orientation du papier). NORMAL : Compatible émulation PCL, environ 1/41/4,3 pouce (selon le papier) est en dehors de la zone imprimable. Noir Vrai Activé/Désac- tivé Définit s'il convient d'utiliser le noir composite(cmjn mélangés) ou le noir pur (N seulement) pour le noir (100%) dans les données d'image. Désactivé : Mode utilisant le noir composite ALLUMÉ: Mode utilisant le noir pur (PCL uniquement)

48 - C610/C711 Guide de l'Utilisateur

Configura- tion PCL (suite) Ajust. Largeur Pen PARAMÈTRES Activé/Désac- tivé DESCRIPTION Lors. ne largeur minimale est spécifiée dans PCL, parfois une ligne 1 point semble brisée. Avec Ajust. LARGEUR STYLO réglé sur Activé, lorsque la largeur minimale est spécifiée, la largeur de la ligne sera accentuée afin de de paraître plus large qu'une ligne 1 point. Lorsque Ajust. LARGEUR STYLO est réglé sur Désactivé, la ligne apparaît comme auparavant. N° ID Bac Bac 2 Bac 3 Bac MF

Définit le bac 2 pour la com- mande de destination d'alimenta- tion papier (ESC&I#H) en émulation PCL5e. (affiché uniquement si le bac 2 est installé). Définit le bac 3 pour la com- mande de destination d'alimenta- tion papier (ESC&I#H) en émulation PCL5e. (affiché uniquement si le bac 3 est installé). Définit le bac pour la commande de destination d'alimentation papier du bac MF (ESC&I#H) en émulation PCL5e. Config IBM PPR Espace- ment des caractères 10 CPI 12 CPI 17 CPI 20 CPI Proportionnel Indique l’espacement des car- actères en mode d'émulation IBM PPR. Condenser Police 12CPI à 20CPI 12CPI à 12CPI Indique un espacement de 12 CPP pour le mode condensé. Jeu de car- actères ENSEMBLE-2 ENSEMBLE-1 Définit un jeu de caractères.

49 - C610/C711 Guide de l'Utilisateur

MENT Config IBM PPR (suite) PARAMÈTRES DESCRIPTION Jeu de sym- | IBM 437 Définit le jeu de symboles pour boles IBM PPR (voir le panneau de commande de l'appareil pour une liste complète). Style Activer/Désac- | Indique le style qui remplace 9 Lettre O tiver (9B) et Y (9D) par 9 (ou) et g (zéro). Caractère Normal/Barré Indique le style de O (zéro). zéro BARRE : ZÉRO AVEC BARRE Espace- 6/8 LPI Définit l'interligne ment des lignes Saut de Activé/Désac- Définit s'il convient d'éjecter une page tivé page blanche. Disponible seule- blanche ment lorsque le mode simplex est activé. Fonction de | CR/CR+LF Définit l'action à effectuer à la retour de réception du code CR. chariot Fonction LF/LF+CR Définit l'action à effectuer à la d'avance de ligne réception du code LF. Longueur de | 80/136 colonnes | Indique le nombre de caractères ligne par ligne. Longueur de |11/11,7/12 Indique la longueur du papier. formulaire | pouces Position 0,0/0,1/+1,0 Définit la position à partir du haut haut de pouce du papier. page Marge 0,0/0,1/+1,0 Définit le niveau de décalage de gauche pouce la position de départ d'impression horizontale vers la droite. Dimension- |Activer/Désac- | Règle le mode d'impression de ner à lettre |tiver façon à pouvoir imprimer les don- nées, soit 11 pouces (66 lignes), dans la zone imprimable au for- mat LETTER.

50 - C610/C711 Guide de l'Utilisateur

MENT PARAMÈTRES DESCRIPTION Config IBM |Hauteur du |ïIdent./Diff Définit la hauteur d'un caractère. PPR texte IDENT. : quel que soit le CPP, (suite) hauteur identique. DIFF : Hauteur variable en fonc- tion du CPP. Config Espace- 10 CPI/12 CPI/ |Indique la densité des caractères EPSON FX |ment des 17 CPI en émulation Epson FX. caractères | 20 CPI/Propor- tionnel Jeu de car- |ENSEMBLE-2 |Définit un jeu de caractères. actères ENSEMBLE-1 Jeu de sym- | IBM 437 Définit le jeu de symbole pour boles l'émulation Epson FX. (voir le panneau de commande de l'appareil pour une liste com- plète). Style Activer/Désac- | Indique le style qui remplace 9 Lettre O tiver (9B) et Y (9D) par 9 (ou) et g (zéro). Caractère Normal/Barré Indique le style de O (zéro). zéro BARRE : ZÉRO AVEC BARRE Espace- 6/8 LPI Définit l'interligne ment des lignes Saut de Activé/Désac- Définit s'il convient d'éjecter une page tivé page blanche. Disponible seule- blanche ment lorsque le mode simplex est activé. Fonction de | CR/CR+LF Définit l'action à effectuer à la retour de réception du code CR. chariot Longueur de | 80/136 colonnes | Indique le nombre de caractères ligne par ligne. Longueur de |11/11,7/12 Indique la longueur du papier. formulaire | pouces Position 0,0/0,1/+1,0 Définit la position à partir du haut haut de pouce du papier. page

51 - C610/C711 Guide de l'Utilisateur

Config Marge 0,0/0,1/+1,0 Définit le niveau de décalage de EPSON FX |gauche pouce la position de départ d'impression (suite) horizontale vers la droite. Dimension- |Activer/Désac- | Règle le mode d'impression de ner à lettre |tiver façon à pouvoir imprimer les don- nées, soit 11 pouces (66 lignes), dans la zone imprimable au for- mat LETTER. Hauteur du |Ident./Diff Définit la hauteur d'un caractère. texte IDENT. : quel que soit le CPP, hauteur identique. DIFF : hauteur variable en fonc- tion du CPP. Configura- | Simulation | Désactivé L'appareil possède son propre ton couleur | Encre SWoOP moteur de simulation de proces- Euroscale sus qui simule des couleurs stan- Japon dard dans l'imprimante. Cette fonction n'est disponible qu'avec des tâches du langage PS. UCR Bas Sélectionne la limitation de Moyen l'épaisseur de la couche de toner. Élevé En cas de gondolement du papier lors d'une impression sombre, la sélection de MOYEN ou LÉGER peut parfois réduire ce gondole- ment. UCR = Under Color Removal.

52 - C610/C711 Guide de l'Utilisateur

ÉLÉMEN PARAMÈTRES DESCRIPTION Configura- | Densité 100 |Activer/Désac- |Activer/Désactiver une sortie ton couleur | % CMJ tiver 100% par rapport à la compensa- (suite) tion CMJ100% TRC. Habituelle- ment, la fonction de compensation TRC maintient un contrôle pour la densité d'impres- sion appropriée ; une sortie 100% n'est donc pas toujours possible. La sélection de ACTIVER active une sortie 100% dans une couleur individuelle. L'impression proprement dite, incluant la fonc- tion de compensation TRC est limitée à une zone appropriée. Cette fonction a un but particulier telle que la spécification en CMJN d'une réduction de couleur en PS. Conversion |Activé/Désac- Le réglage sur « Désactivé » sim- CMIN tivé plifie le processus de conversion de données CMJN, ce qui réduit le temps de traitement. Ce réglage est ignoré lorsque Simulation encre est utilisée. PS seulement Configura- | Capacité de | Auto Définit la taille du buffer de tion réception 0,5 mégaoctet réception mémoire tampon 1 mégaoctet 2 mégaoctets 4 mégaoctets 8 mégaoctets 16 mégaoctets 32 mégaoctets Sauveg- Auto Définit la taille de la zone de sau- arder Res- |Désactivé vegarde des ressources source 0,5 mégaoctet 1 mégaoctet 2 mégaoctets 4 mégaoctets 8 mégaoctets 16 mégaoctets 32 mégaoctets

53 - C610/C711 Guide de l'Utilisateur

ÉMENT Configura- tion mém- oire Flash Initialiser PARAMÈTRES Exécuter DESCRIPTION Initialise la mémoire Flash installée. Lorsque le bouton Enter (Entrée) est enfoncé, le message de confirmation suivant apparaît. Etes-vous sûr ? Oui/Non Si Non est sélectionné, vous revenez au menu précédent. Si Oui est sélectionné, le mes- sage de confirmation suivant apparaît. Exécuter ? Oui/Non Si vous sélectionnez Non, le menu précédent réapparaît. À cet instant, la demande d'exécution de l'initialisation de la mémoire Flash est placée en mémoire, puis l'initialisation est exécutée lors de la prochaine mise sous tension. Si vous sélectionnez Oui, une mise à l'arrêt est effectuée, puis la mémoire Flash est initialisée lors de la séquence de mise hors tension/sous tension.

C610/C711 Guide de l'Utilisateur

Configura- tion du carte SD (suite) Cette option s'affiche unique- ment si la carte SD (option) est installée. PARAMÈTRES Exécuter DESCRIPTION Initialise le carte SD au paramètres par défaut d'usine. L'appareil effectue une division en partitions, puis initialise chaque partition. Lorsque ce menu est exécuté, le message de confirmation suivant apparaît. Etes-vous sûr ? Oui/Non Si Non est sélectionné, vous revenez au menu précédent. Si Oui est sélectionné, le mes- sage de confirmation suivant apparaît. Exécuter ? Oui/Non Si Non est sélectionné, vous revenez au menu précédent. La demande d'exécution de l'ini- tialisation du carte SD est placée en mémoire, puis l'initialisation est exécutée lors de la prochaine mise sous tension. Si Oui est sélectionné, une mise à l'arrêt est effectuée, puis le carte SD est initialisé lors de la séquence de mise hors tension/ sous tension. Redimens- ionner Par- tition PCL nn%/Com- mun mm%/ PSII%/ <Appli- quer> Indique la taille de la partition. Spécifie une taille par rapport à l'ensemble du carte SD en % (1% unité). nn,mm,ll : Les tailles sont affichées dans la liste de partitions et peuvent être modifiées en sélectionnant la taille de partition à changer. Si Appliquer est sélectionné, le message de confirmation suivant apparaît. Etes-vous sûr ? Oui/Non Si Non est sélectionné, vous revenez au menu précédent.

55 - C610/C711 Guide de l'Utilisateur

ÉLÉMENT Configura- tion du carte SD (suite) Redimens- ionner Par- tition (suite) PARAMÈTRES PCL nn%/Com- mun mm%/ PSII%/ <Appli- quer> (suite) DESCRIPTION Si Oui est sélectionné, le mes- sage de confirmation suivant apparaît. Exécuter ? Oui/Non Si Non est sélectionné, vous revenez au menu précédent. La demande d'exécution du change- ment de taille de partition est placée en mémoire et l'initialisa- tion du carte SD et le change- ment de taille de partition seront exécutés lors du prochain cycle de mise sous tension. Si Oui est sélectionné, une mise à l'arrêt est effectuée. L'initialisa- tion du carte SD et le change- ment de taille de partition seront exécutés lors du cycle de mise hors tension/sous tension. (Si la taille d'une partition est modifiée, les autres sont également modi- fiées.) Si une taille de partition est modifiée, linitialisation de la carte SD doit également être effectuée. Si une carte SD précédemment utilisée est installée, une initiali- sation de la carte SD est égale- ment effectuée. Si une carte SD, qui avait été utilisée auparavant, est installée, la disposition de ce menu peut être différente pour chaque partition. (La disposition précédemment utilisée sera affichée.)

56 - C610/C711 Guide de l'Utilisateur

DESCRIPTION Formate une partition spécifiée. Lorsque le bouton Enter (Entrée) est enfoncé, le mes- sage de confirmation suivant apparaît. Etes-vous sûr ? Oui/Non Si Non est sélectionné, vous revenez au menu précédent. Si Oui est sélectionné, le mes- sage de confirmation suivant apparaît. Exécuter ? Oui/Non Si Non est sélectionné, vous revenez au menu précédent. La demande d'exécution du format- age de partition est placée en mémoire, puis le formatage est exécuté lors de la prochaine mise sous tension. Si Oui est sélectionné, une mise à l'arrêt est effectuée, puis la par- tition est formatée lors de la séquence de mise hors tension/ sous tension. Réglages système Statut fin de vie Activer/Désac- tiver Définit le panneau de contrôle avec écran à cristaux liquides au moment de l'avertissement de fin de vie du tambour, de l'unité de fusion ou de la cour- roie. Activer : Affiche un avertisse- ment de fin de vie. Désactiver : N'affiche pas d'avertissement de fin de vie.

C610/C711 Guide de l'Utilisateur

Réglages LED enfin |Activer/Désac- |Contrôles les réglages du voyant système de vie tiver Attention lorsqu'un avertisse- (suite) ment de fin de vie de toner, tam- bour, unité de fusion ou courroie se produit. Le voyant Attention est allumé si activé, éteint si désactivé (Affiche un message LCD.) La récupération temporaire par l'ouverture et la fermeture du capot dans l'erreur de fin de vie n'est pas incluse. Réglage de | Format mm/jj/aaaa Définit le format de date l'heure date jj/mm/aaaa souhaité. aaaa/mm/jj Fuseau -13:00 Entrez le fuseau horaire de horaire n votre pays par rapport à GMT. 0:00 Définissez des quarts au sein de v la plage. +13:00 Utilisez les boutons Menu haut/ bas pour incrémenter/ décrémenter et appuyez sur le bouton Enter (Entrée) pour sélectionner, puis passez au chiffre suivant. L'heure Activé Activer ou désactiver le réglage avancée Désactivé de l'heure d'été. Réglage de |01/01/2000 |Définissez la date et l'heure l'heure 00:00 actuelles. D Affichez le format suivant les 01/01/2009 paramètres sélectionnés dans 00:00 Format de la date. 31/12/2091 23:59 Modifier Crée un 20000XXXXXXXXX | Définit Un nouveau mot de passe mot de nouveau pour entrer dans le menu Config- passe uration admin. De 6 à 12 caractères alpha- numériques peuvent être entrés.

58 - C610/C711 Guide de l'Utilisateur

ÉMENT PARAMÈTRES DESCRIPTION Modifier Crée un XXXXXXXXXXXXXX | Oblige l'utilisateur à entrer le mot de vérifiez nouveau mot de passe pour passe entrer dans Configuration admin. (suite) De 6 à 12 caractères alpha- numériques peuvent être entrés. Paramètres | Réinitialiser | Exécuter Réinitialise l'EEPROM de l'UC. les Réinitialise le menu Utilisateur paramètres aux valeurs définies par le fabri- cant. Si Exécuter est sélectionné, sort du menu. Sauveg- Exécuter Enregistre les menus actuelle- arder les ment définis. Avec la fonction, les réglages menus avec lesquels l'opération a été effectuée pour la dernière fois sont enregistrés et remplacent ceux qui avaient été précédem- ment enregistrés. Lorsque le bouton Enter (Entrée) est enfoncé, le mes- sage de confirmation suivant apparaît. Etes-vous sûr ? Oui/Non Lorsque Non est sélectionné, les menus précédents sont restau- rés. Si vous sélectionnez Oui, les paramètres de menus actuels sont enregistrés et vous sortez de ce menu.

59 - C610/C711 Guide de l'Utilisateur

Paramètres |Exécuter de restaura- tion Enregistre les modifications apportées à la configuration du menu. Lorsque le bouton Enter (Entrée) est enfoncé, le mes- sage de confirmation suivant apparaît. Etes-vous sûr ? Oui/Non Lorsque Non est sélectionné, les menus précédents sont restau- rés. Si vous sélectionnez Oui, les paramètres de menus actuels sont enregistrés et vous sortez de ce menu. Conditions d'affichage : Condition d'affichage : les paramètres de menus sont enregistrés. ÉLÉMENT Mode de densité auto Calibration PARAMÈTRES Activé/Désac- tivé DESCRIPTION Détermine si le réglage de la densité et la compensation TRC sont effec- tués de manière automatique. Activé : Le réglage de la densité est effectué de manière automatique selon les conditions déterminées par le moteur et se reflète dans la com- pensation TRC. Désactivé: L'imprimante n'effectue pas volontairement le réglage de la densité. Ajuster densité Exécuter Si Exécuter est sélectionné, l'impri- mante règle immédiatement la den- sité et ce réglage est reflété dans la compensation TRC. Ce réglage doit être exécuté lorsque l'imprimante est inac- tive. Il peut devenir non valide s'il est exécuté dans un autre état.

60 - C610/C711 Guide de l'Utilisateur

ÉLÉMENT PARAMÈTRES DESCRIPTION

Ajuster Exécuter Lorsque ce menu est sélectionné, repérage l'imprimante effectue un réglage automatique du repérage. Ce réglage doit être exécuté lorsque l'imprimante est inac- tive. Imprim. Exécuter Imprime la mire permettant à l’utili- mire de sateur d'effectuer le réglage TRC. réglage Habituellement, cette fonction n'est pas requise car le TRC est réglé automatiquement au niveau recom- mandé au moyen du réglage de den- sité et de la compensation TRC. Les résultats de réglage sont reflétés en tant que valeurs de décalage (addition) aux corrections au moyen de la fonction Ajuster densité/com- pensation TRC. Réglage Tons -3,-2,-1, Règle TONS CLAIRS (zone claire) du cyan/ clairs 0,+1,+2,+3, TRC. magenta/ + = Plus sombre jaune/noir - = Plus clair Tons -3,-2,-1, Règle la zone TONS MOYENS du TRC. Moyens | 0,+1,+2,+3, + = Plus sombre - = Plus clair Tons -3,-2,-1, Règle la zone TONS FONCÉS du TRC. foncés |0,+1,+2,+3, + = Plus sombre - = Plus clair Noirceur -3,-2,-1, Règle la densité du moteur. cyan/ 0,+1,+2,+3, magenta/ jaune/noir

61 - C610/C711 Guide de l'Utilisateur

Menu démarrage Seuls les administrateurs système devraient pouvoir modifier ce menu. Pour accéder à ce menu, suivez les instructions de la section « Modification des paramètres : Administrateur » à la page 29. Ce menu est uniquement en ANGLAIS (les valeurs par défaut apparaissent en caractères gras). Configuration parallèle Note : Cet élément de menu est applicable à l'imprimante C711 uniquement. Ce menu permet de contrôler l'interface de données pour port parallèle de l'imprimante.

ENT M TRES DESCRIPTION Saisir mot | xxxxxxxxxxxx | Entrez un mot de passe pour accéder au menu de passe démarrage. Le mot de passe doit comporter de 6 à 12 car- actères alphanumériques (ou mélange). La valeur par défaut est « aaaaaa ». Parallèle Activer / Active ou désactive le port parallèle. Désactiver Bi-direction | Activer / Active/désactive la fonctionnalité bi-directionnelle Désactiver du port parallèle. ECP Activer / ECP (Extended Capabilities Port), active/désac- Désactiver tive cette fonction. Ack Width Règle ACK width pour une réception compatible. Narrow/ =0,5 ps Medium/ =1,0us Wide = 3,0 us Ack / Busy | Ack in Busy / | ACK IN BUSY : BUSY=LOW-> Fin de l'impul- Timing Ack while sion ACK. Busy ACK WHILE BUSY : BUSY=LOW -> Milieu de l'impulsion ACK.

62 - C610/C711 Guide de l'Utilisateur

I-prime 3 usec/ 3 microsecondes : Activé avec le signal 3us 50 usec/Dés- | ninit. activer 50 microsecondes : Activé avec le signal 50us ninit. Offline Activer/Dés- | Pour activer ou désactiver cette fonction. Lorsque Receive activer vous sélectionnez Activer, l'interface conserve un état de réception possible même lors du passage en mode hors connnexion. L'interface envoie le signal BUSY seulement lorsque le buffer de réception est saturé ou qu'un appel de service se produit. Configuration USB Ce menu permet de régler les paramètres de fonctionnement de l'interface de transmission USB de l'imprimante. DESCRIPTION USB Activer / Dés- | Active ou désactive le port USB. activer Vitesse 480 / 12 Mbps | Sélectionne la vitesse de l'interface. Après la modification dans le menu, L'imprimante redémarre en sortie. Soft Reset |Activer/Désac- | Active ou désactive la commande SOFT RESET. tiver Offline Activer / Désac- | OFFLINE RECEIVE. Receive tiver N° de Série | Activer / Dés- | Indique si un numéro de série USB doit être activer activé ou désactivé. Le numéro de série USB permet d'identifier le périphérique connecté à votre PC. Après avoir modifié des paramètres dans le MENU USB, éteignez l'imprimante en appuyant sur OFF (Désactivé), puis rallumez-la en appuyant sur ON (Activé).

63 - C610/C711 Guide de l'Utilisateur

Paramètres de sécurité Note : Ce menu n'apparaît que si la carte SD facultative est installée. DESCRIPTION Limitation Contrôle du mode de limitation des travaux. des travaux | Travail Les travaux autres que ceux spécifiés sont encrypté rejetés. Réalisa- Exécuter La fonction de codage de carte SD est activée. tion carte La formation de la clé cipher et les informa- SD sécure tions sur la fonction de codage (mode sécurité) sont activées. Simultanément, elle initialise la carte SD. Après exécution, les messages de confirmation suivants apparaissent. Etes-vous sûr ? O! Non Si Non est sélectionné, vous revenez au menu précédent. Si vous sélectionnez Oui, l'imprimante redé- marre automatiquement et la fonction de cod- age est activée. Conditions d'affichage : La carte SD est installée. Invalidité de la fonc- tion de codage de carte SD et Config stock- age > Activer l'initialisation > Oui

64 - C610/C711 Guide de l'Utilisateur

DESCRIPTION Réalisa- Exécuter La fonction de codage de carte SD est définie tion carte sur non valide. SD normal La suppression de la clé cipher et les informa- tions sur la fonction de codage (mode sécuri sont désactivées. Simultanément, elle initialise la carte SD. Après exécution, les messages de confirmation suivants apparaissent. Etes-vous sûr ? O! Non Si Non est sélectionné, vous revenez au menu précédent. Si vous sélectionnez Oui, l'imprimante redé- marre automatiquement et la fonction de cod- age est non valide. Conditions d'affichage : La carte SD est installée. Invali de la fonc- tion de codage de carte SD et Config stock- age > Activer l'initialisation > Oui RAZ de la Exécuter Réinitialise une clé cipher à utiliser sur un carte clé cipher SD crypté. Une fois ce traitement effectué, toutes les don- nées stockées sur le carte SD ne peuvent plus être restaurées. Après exécution, les messages de confirmation suivants apparaissent. Etes-vous sûr ? Oui Non Si Non est sélectionné, vous revenez au menu précédent. Si vous sélectionnez Oui, l'imprimante redé- marre automatiquement et la réinitialisation de la clé cipher est exécutée. Conditions d'affichage : - Mise en œuvre de la carte SD + Une fonction de carte SD cryptée est activée.

65 - C610/C711 Guide de l'Utilisateur

Configuration de stockage Note : Ce menu n'apparaît que si la carte SD facultative est installée.

ÉMENT PARAMÈTRES DESCRIPTION

Vérifiez Exécuter Réseau les noms correspondance entre la Système mémoire réelle et la mémoire et fichier dis- Fichier ponible dans un système de fichiers. Effectue la récupération des données d'administration (informations FAT). Effectue uniquement une récupération pour un carte SD. Vérifiez Exécuter Effectue la récupération des informations de toutes sect- secteur de carte SD défectueux et de la non- eurs correspondance du système de fichiers men- tionnée ci-dessus. Carte SD Non Même si un appareil est inutilisable au Activé Oui moment de l'installation en raison d’un carte SD défectueux, il peut être rendu utilisable en règlant ce paramètre sur Non (ignore l'exist- ence de carte SD). Lorsque Non est choisi, l'accès à un carte SD provoque l'état ERREUR car le carte SD est considéré comme n'étant pas raccordé. Après la modification du paramètre et la sortie du menu, l'imprimante redémarre.

66 - C610/C711 Guide de l'Utilisateur

Effacement | Exécuter Suppression de toutes les données stockées Carte SD sur le carte SD. La formule de nettoyage DoD 5220.22-M est employée pour nettoyer les bureaux. L'appareil redémarre après la modifi- cation de la configuration. Le message suivant apparaît après une pression sur le bouton Enter (Entrée). Etes-vous sûr ? Oui / Non Si NON est sélectionné, vous revenez au menu source. Si Oui est sélectionné, la procédure d'efface- ment du disque démarre immédiatement après le redémarrage de l'appareil. Si le bouton Cancel (Annuler) est maintenu enfoncé pendant l'effacement, les messages de confirmation suivants apparaissent pour interrompre le traitement. Souhaitez-vous annuler ? Oui / Non SiNON est sélectionné, la procédure se pour- suit. SiOUI est sélectionné, la procédure s'interrompt. Initialisa- Non Empêche une modification de réglage tion Activé | Oui accompagnant l'initialisation du dispositif bloc (Carte SD, lecteur FLASH).

67 - C610/C711 Guide de l'Utilisateur

Config. économie énergie

ÉLÉMENT PARAMÈTRES DESCRIPTION

Contrôle Ali- | Normal Définit le niveau de contrôle du pique ment Pointe | Bas d'intensité. Power Save Activer Active/désactive le mode d'économie d'éner- Désactiver gie. Veille Activer Active/désactive le mode veille. Désactiver Alimentation | Off Définissez l'alimentation de l'hôte USB du hôte USB On mode Économie d'énergie. S'il est désactivé, coupez l'alimentation. S'il est activé, l'alimentation est normale. Paramétrage de Langue

ÉLÉMENT PARAMÈTRES DESCRIPTION

Initialisa- Exécuter Initialise le fichier de messages chargé en tion du lan- mémoire FLASH. gage Lorsque vous appuyez sur le bouton Enter (Entrée), le message suivant, demandant confirmation, apparaît, Etes-vous sûr ? Oui / Non Si NON est sélectionné, vous revenez au menu source. La procédure d'effacement du disque démarre immédiatement après le menu et le redémar- rage.

68 - C610/C711 Guide de l’Utilisateur

Statisques d'impression

ÉLÉMENT PARAMÈTRES DESCRIPTION

Saisir mot XXXX Entre un mot de passe pour passer dans le de passe menu Statistiques d'impression. La valeur par défaut est « 0000 ». Le mot de passe pour l'entrée dans le menu Statistiques d'impression est différent de celui permettant d'entrer dans Fonctions- Configu- ration admin. La catégorie « Statistiques d'impression » n'apparaît pas lorsque la fonction Statistiques d'impression n'est pas prise en charge. Rapport Activer Active ou désactive l'impression du rapport d'utilisation | Désactiver d'utilisation. Lors du changement d’une valeur, l'impri- mante redémarre. Compteur Activer Spécifie si le compteur de section est affiché section Désactiver ou non dans l'impression du rapport d'utilisa- tion. Activer : affiché, Désactiver : non affiché. Conditions d'affichage : Activer doit être sélectionné dans Fonctions/ Statistiques d'impression/Rapport d'utilisa- tion. Rapport Activer Indication ou suppression de l'indication de consomma- | Désactiver la fréquence de remplacement des bles consommables. Si l'option est activée, le compteur de maintenance est indiqué comme activé. Conditions d'affichage : Activer doit être sélectionné dans Statistiques d'impression > Rapport d'utilisation.

69 - C610/C711 Guide de l'Utilisateur

ÉLÉMENT RAZ comp- teur princi- pal PARAI Exécuter RES DESCRIPTION Le compteur principal est réinitialisé. Lorsqu'il est exécuté, le message de vérification mentionné ci-dessous s'affiche. Etes-vous sûr ? Oui / Non Si vous avez sélectionné Non, il revient à l'indication de menu d'origine. Si vous avez sélectionné Oui, le compteur principal est réinitialisé et l'écran revient au menu. Conditions d'affichage : Activer doit être sélectionné dans Statistiques d'impression > Rapport d'utilisation. Réinitialiser Compteur Exécuter Le compteur principal est réinitialisé. Lorsqu'il est exécuté, le message de vérification mentionné ci-dessous s'affiche. Etes-vous sûr ? Oui / Non Si vous avez sélectionné Non, il revient à l'indication de menu d'origine. Si vous avez sélectionné Oui, le compteur principal est réinitialisé et l'écran revient au menu. Conditions d'affichage : Activer doit être sélectionné dans Statistiques d'impression > Rapport d'utilisation. Activer doit être sélectionné dans Statistiques d'impression > Rapport compteur groupe. RAZ comp- teur con- sommables Exécuter emplacement des consom- alisée (Le compteur de maintenance n'est pas réinitialisé). Etes-vous sûr ? Oui / Non Si vous avez sélectionné Non, il revient à l'indication de menu d'origine. Si vous avez sélectionné Oui, la fréquence de remplace- ment des consommables est réinitialisée et l'écran revient au menu. Conditions d'affichage : Activer doit être sélectionné dans Statistiques d'impression > Rapport d'utilisation. Activer doit être sélectionné dans Statistiques d'impression > Rapport consommables.

C610/C711 Guide de l'Utilisateur

ÉLÉMENT PARAMÈTRES DESCRIPT.: Modifier Change le mot de passe mot de Activer doit être sélectionné dans Statistiques passe d'impression>Rapport d'utilisation Nouveau XXXX Définit un nouveau mot de passe pour passer mot de dans le menu Statistiques d'impression. passe Vérifier 200%X Entrez une nouvelle fois le nouveau mot de mot de passe défini pour entrer dans Statistiques passe d'impression créé dans Nouveau mot de passe pour confirmation.

71 - C610/C711 Guide de l'Utilisateur

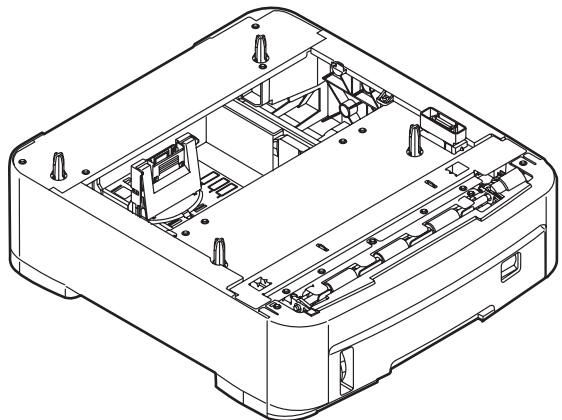

Options disponibles Suivez les directives accompagnant les options. L'unité duplex (impression recto-verso) Oki N/P 70061601 L'unité recto verso ajoute la fonction d'impression recto-verso, en utilisant moins de papier et en facilitant la manipulation des grands documents. Elle permet également l'impression de livrets, qui utilise moins de papier et facilite la manipulation des grands documents. L'unité duplex se glisse droit dans la partie arrière de l'imprimante et son installation ne nécessite aucun outil. Mise à niveau de la mémoire Oki PN/P 70061801 (256 Mo), 70061901 (512 Mo)

Le modèle d'imprimante de base est équipé de 64 Mo de mémoire à la livraison. Il peut être mis à niveau en installant une carte mémoire supplémentaire de 256 Mo ou 512 Mo, de façon à obtenir une capacité de mémoire totale de 768 Mo. L'installation prend quelques minutes et nécessite un tournevis (cruciforme) de pointe moyenne.

72 - C610/C711 Guide de l'Utilisateur

Carte SD Oki N/P 70061701 Le carte SD optionnel permet d'assembler les pages imprimées et peut servir à enregistrer les superpositions, les macros, les polices mais également à sécuriser l'impression des documents en attente ou bien à effectuer un tirage d'épreuve de ces derniers. L'installation prend quelques minutes et nécessite un tournevis (cruciforme) de pointe moyenne. Bac(s) à papier supplémentaire(s) __ Oki N/P 44274501 Lila charge du bac à papier est 530 feuilles bond US de 20 Ib. (75 g/m°?) et installation ne nécessite aucun outil.

73 - C610/C711 Guide de l'Utilisateur

Dépannage Si vous suivez les recommandations de ce guide concernant l'utilisation des supports d'impression et si vous maintenez les supports en bon état avant leur utilisation, votre imprimante doit vous assurer un service fiable pendant des années. Toutefois, des bourrages de papier se produisent parfois et cette section explique comment les supprimer rapidement et simplement. Les bourrages peuvent être dus à une mauvaise alimentation du papier du bac à papier ou ils peuvent survenir sur le parcours du papier dans l'imprimante. Lorsqu'un bourrage se produit, l'imprimante s'arrête immédiatement et le voyant Attention du panneau de contrôle vous le signale. Lors de l'impression de plusieurs pages (ou exemplaires), ne supposez pas qu'après avoir ôté une feuille visible, les autres ne seront pas arrêtées également à un autre endroit du parcours. Vous devez également les retirer pour supprimer complètement le bourrage et rétablir le fonctionnement normal de l'imprimante.

74 - C610/C711 Guide de l'Utilisateur

Principaux éléments de l'imprimante et chemins du papier

1. Unité recto-verso (si intégrée). 6. Tableau de l'opérateur.

2. Empileuse face en dessus. 7. Capot avant.

3. Sortie papier. 8. Bac à papier.

4. Unité de fusion 9. Bac supplémentaire

75 - C610/C711 Guide de l'Utilisateur

Codes d'erreur du détecteur de papier 382 380, 400

CODE CODE 370 Unité recto-verso * 382 Sortie du papier 371 Unité recto-verso * 383 Unité recto-verso * 372 Unité recto-verso * 390 BacMF 373 Unité recto-verso * 391 Bac à papier 380 Alimentation papier 392 2ème Bac papier * 381 Chemin du papier 400 Format de papier

76 - C610/C711 Guide de l'Utilisateur

Dégagement des bourrages Note : À des fins d'illustration, nous vous présentons l'imprimante C711. Si vous possédez une imprimante C610, le principe est le même.

1. Si une feuille est bien avancée dans sa sortie en haut de

l'imprimante, il suffit de la saisir et de la tirer doucement pour l'extraire complètement de l'imprimante. Si elle ne s'enlève pas aisément, ne forcez pas excessivement. Vous pouvez la retirer par l'arrière ultérieurement.

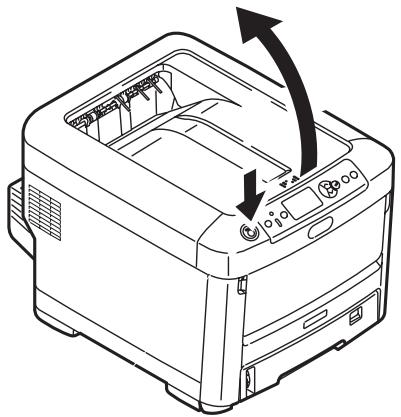

2. Appuyez sur le bouton d'ouverture, puis ouvrez le capot

complètement. AVERTISSEMENT ! Si l'imprimante a été mise sous tension récemment, le four sera très chaud. Une étiquette est apposée clairement sur cette partie. Ne pas toucher.

77 - C610/C711 Guide de l'Utilisateur

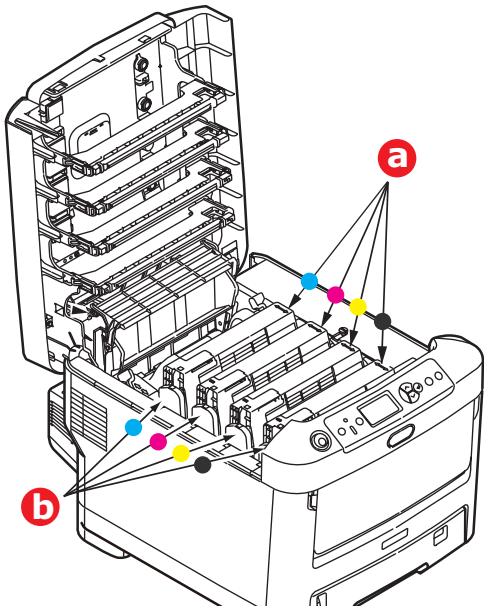

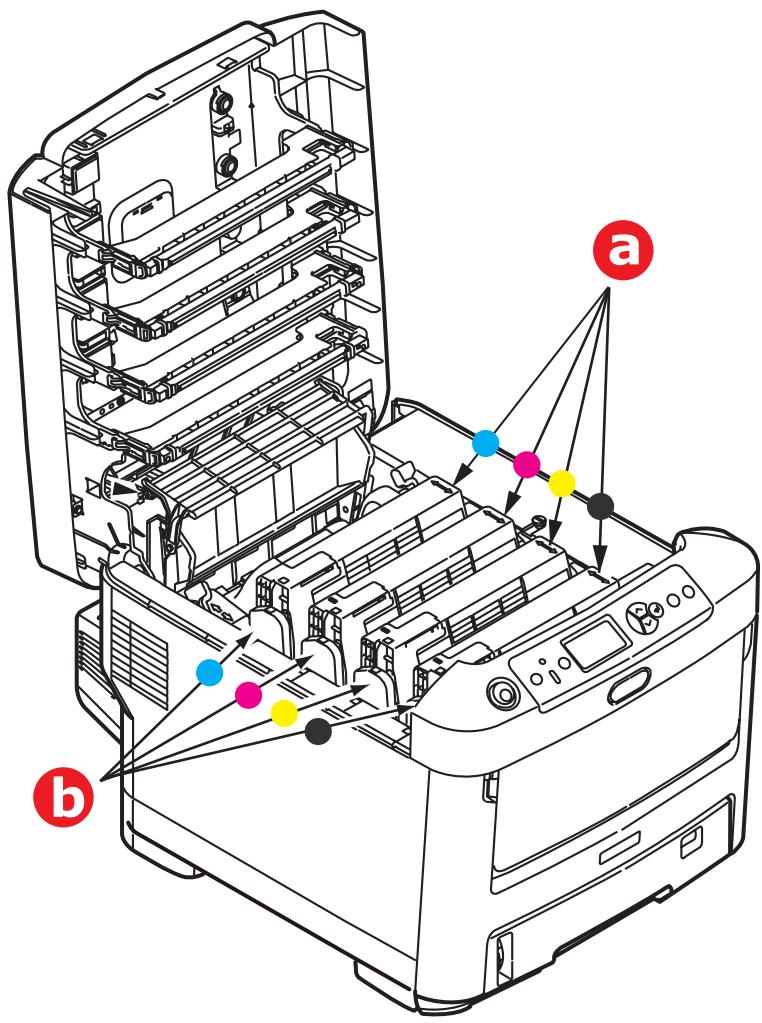

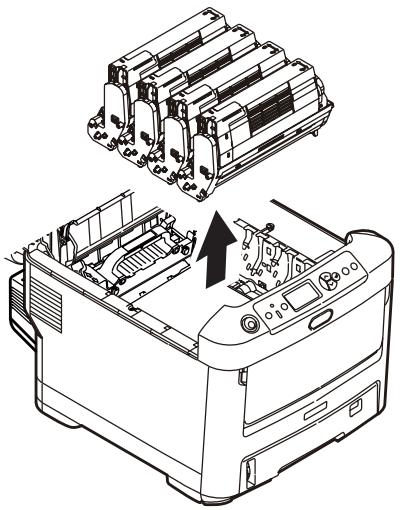

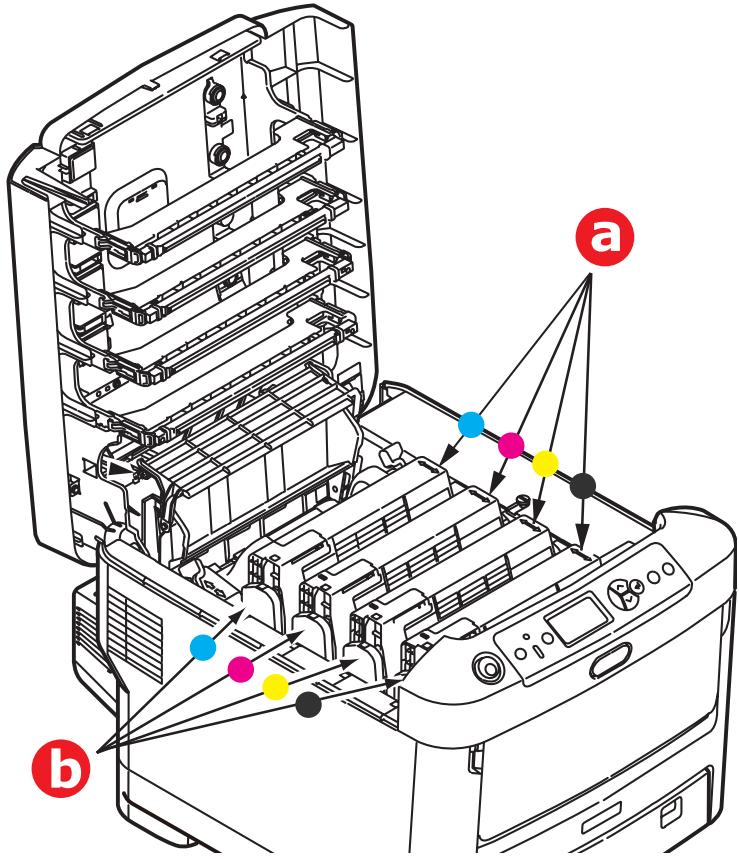

3. Notez la position des quatre cartouches (a) et tambours

photoconducteurs (b). Il est essentiel de les remettre en place dans le même ordre. Il sera nécessaire de retirer les quatre tambours photoconducteurs pour accéder au parcours du papier.

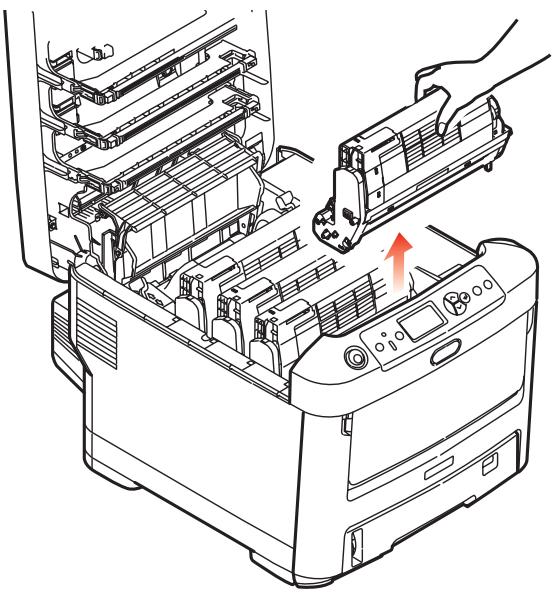

4. En tenant le tambour photoconducteur par sa partie centrale

supérieure, soulevez-le avec sa cartouche de toner et sortez- le de l'imprimante.

78 - C610/C711 Guide de l'Utilisateur

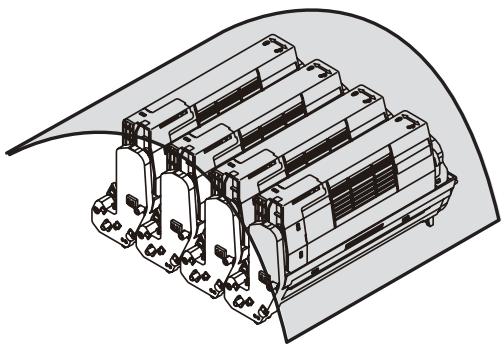

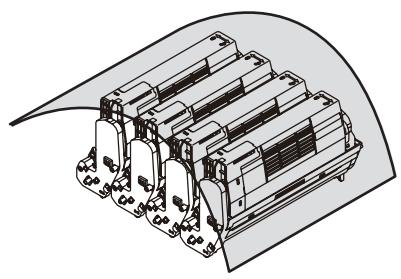

Posez doucement l’ensemble sur un morceau de papier pour éviter que le toner ne fasse une marque sur votre meuble et n'abîme la surface verte du tambour et le capot. ATTENTION ! La surface verte du tambour photoconducteur à la base du tambour est très fragile et sensible à la lumière. Ne la touchez pas et ne l'exposez pas à l'éclairage normal du local pendant plus de 5 minutes. Si le tambour doit être extrait de l'imprimante pendant une période prolongée, enveloppez la cartouche dans un sac en plastique noir pour la tenir à l'écart de la lumière. N'exposez jamais le tambour directement à la lumière du soleil ou à l'éclairage très lumineux du local. Reprenez cette procédure de retrait pour chacun des tambours photoconducteurs restants.

79 - C610/C711 Guide de l'Utilisateur

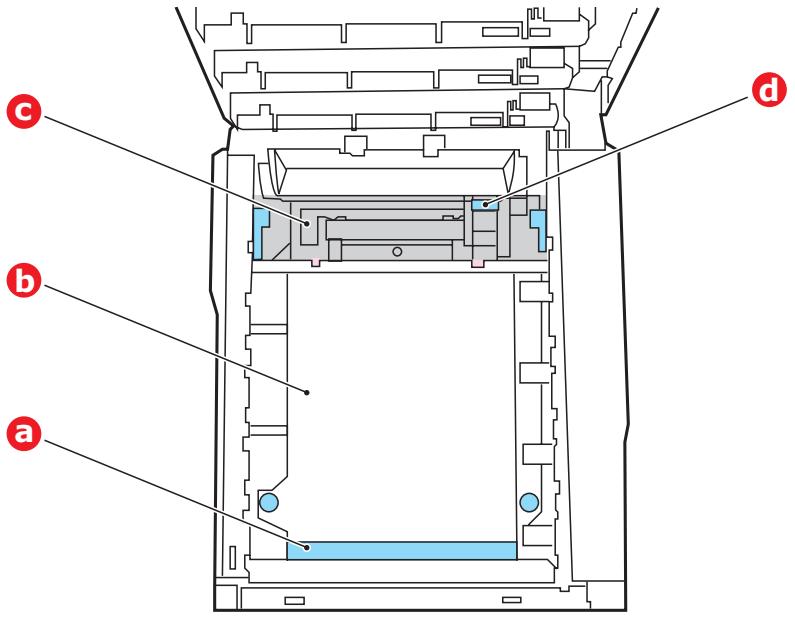

Regardez dans l'imprimante pour vérifier si des feuilles de papier sont visibles sur une partie de la courroie. ATTENTION ! Ne pas utiliser d'objet pointu ou abrasif pour dégager les feuilles de la courroie. Cela risque d’abîmer la surface de la courroie. ° Pour retirer une feuille par son bout d'engagement sur le devant de la courroie (a), soulevez soigneusement la feuille de la courroie et tirez-la en avant, dans le logement des tambours pour l’extraire.

80 - C610/C711 Guide de l’Utilisateur

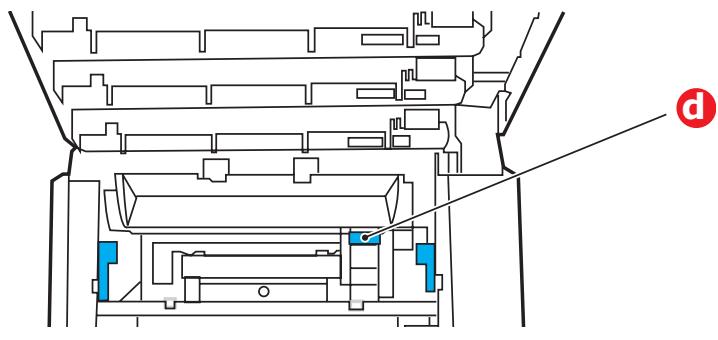

° Pour retirer une feuille de la partie centrale de la courroie (b), dégagez soigneusement la feuille de la surface de la courroie et extrayez-la.

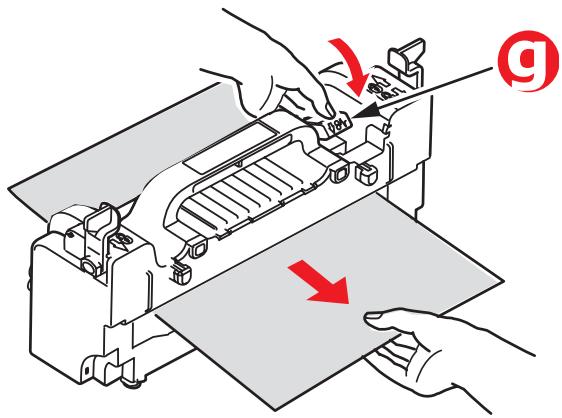

• Pour retirer une feuille qui vient de pénétrer dans l'unité de fusion (c), dégagez le bout arrière de la feuille de la courroie, poussez la manette à ressort de rappel de l'unité de fusion (d) vers l'avant et abaissez-la pour libérer la feuille de l'emprise de l'unité de fusion ; extrayez la feuille par le logement des tambours. Ensuite, laissez remonter la manette à ressort de rappel. Note : Si la feuille est bien avancée dans l'unité de fusion (seul un petit bout est toujours visible), n’essayez pas de la retirer.

81 - C610/C711 Guide de l'Utilisateur

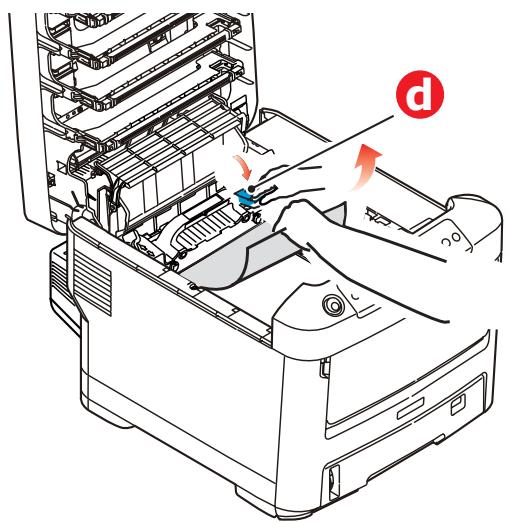

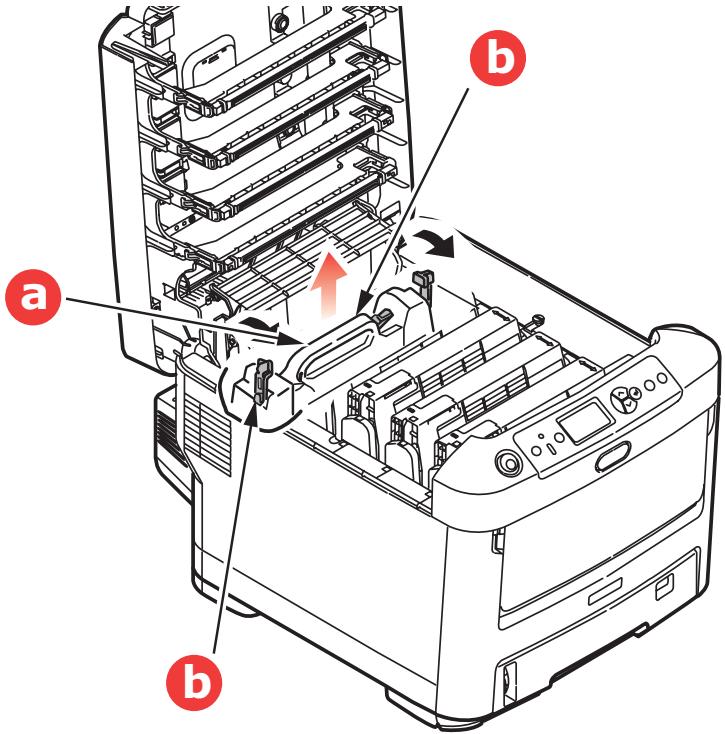

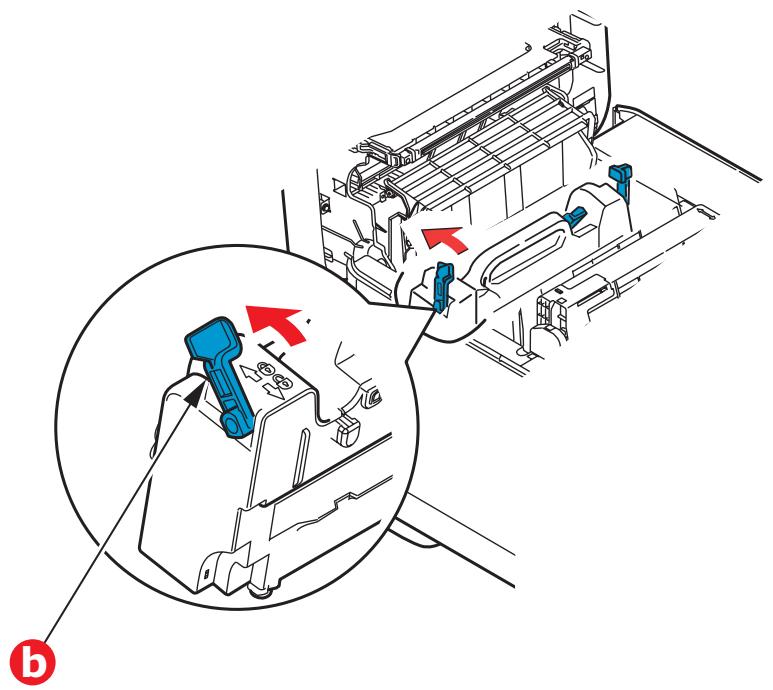

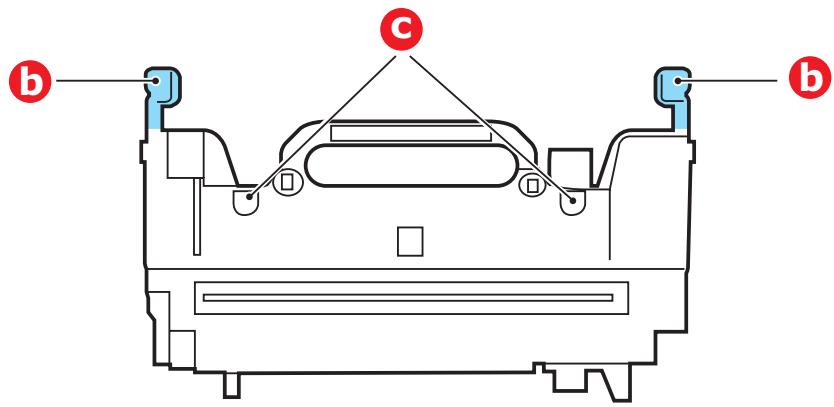

(a) Pour retirer une feuille dont l’unité de fusion ; poussez les deux manettes de fixation (e) vers l'arrière de l'imprimante pour libérer l'unité de fusion. Retirez l'unité de fusion à l’aide de la poignée (f). Appuyer sur la manette de dégagement (g) et tirez le papier coincé pour l'extraire de l'unité de fusion.

82 - C610/C711 Guide de l'Utilisateur

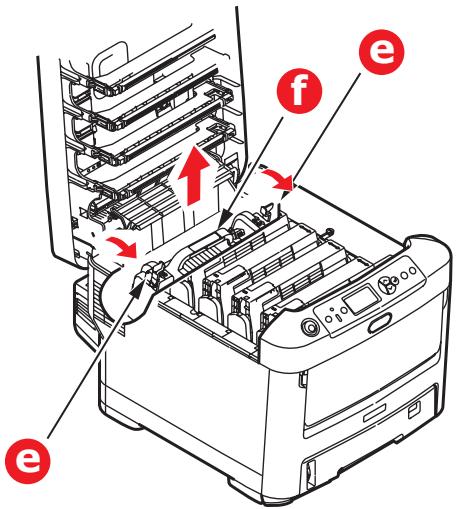

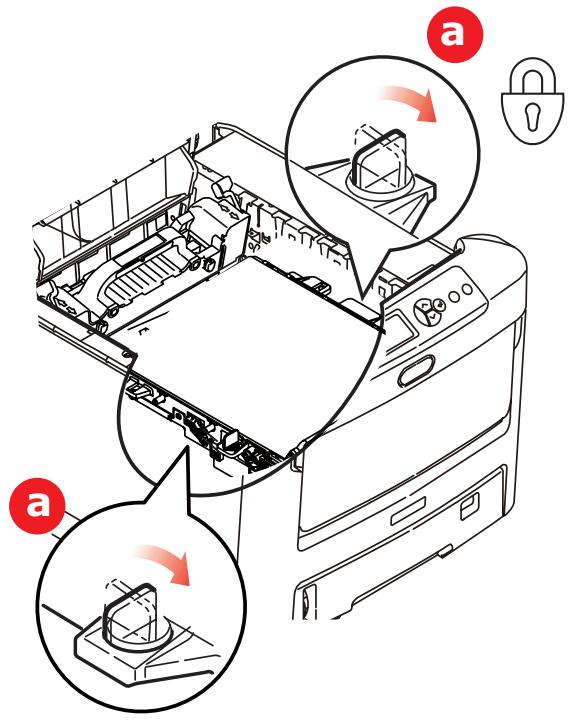

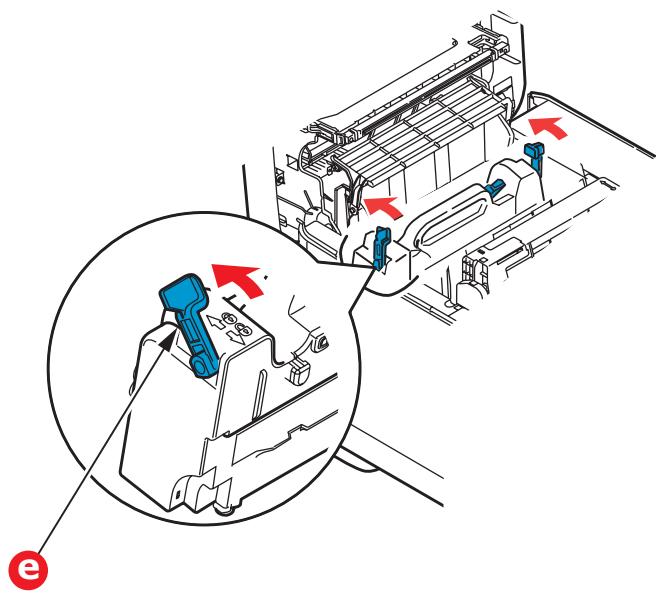

Remettez en place l'unité de fusion dans l'appareil et

poussez les manettes de verrouillage (a) vers l'arrière de l'appareil.

83 - C610/C711 Guide de l'Utilisateur

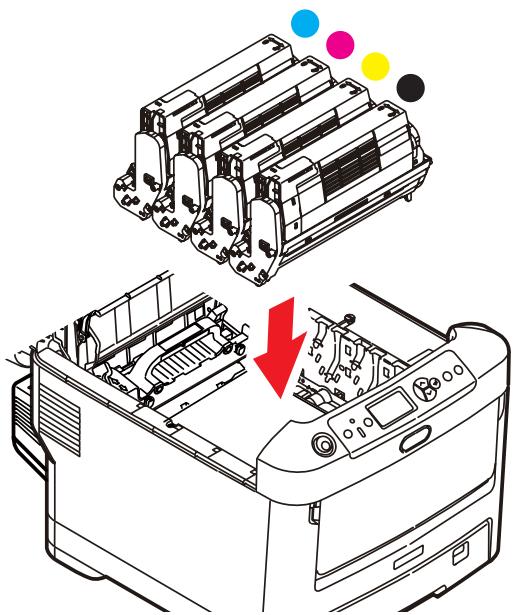

En commençant par le tambour photoconducteur cyan le plus proche du four, reposez les quatre tambours photoconducteurs dans le logement des tambours, en veillant à les positionner dans le bon ordre. En tenant l’ensemble par sa partie centrale supérieure, abaissez-le dans l'imprimante, en positionnant les ergots à chaque extrémité dans leur fente sur les côtés de la cavité de l'imprimante.

84 - C610/C711 Guide de l'Utilisateur

9. Abaissez le capot supérieur, mais n’appuyez pas encore

dessus pour le verrouiller. Cette opération permet de protéger les tambours, en évitant leur exposition excessive à l'éclairage du local pendant que vous recherchez des feuilles coincées dans les autres parties.

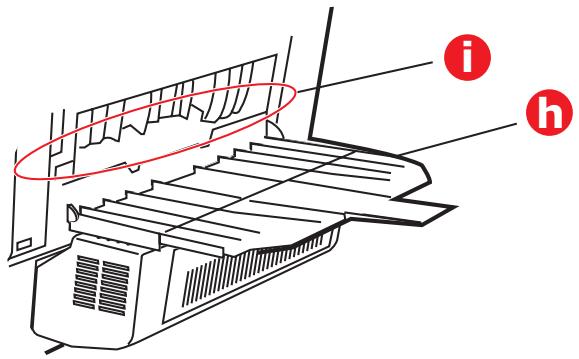

10. Ouvrez le bac de sortie arrière (h) et vérifiez s'il y a une

feuille de papier sur le parcours arrière (i). - Extrayez les feuilles que vous avez trouvées dans cette partie. ° Si la feuille se trouve bien bas dans cette partie et qu'il est difficile de la retirer, il est probable qu'elle soit toujours prise dans le four. Dans ce cas, soulevez le capot supérieur et enfoncez la manette à ressort de rappel de l'unité de fusion (d).

11. Si vous n'utilisez pas le bac de sortie arrière, fermez-le après

avoir retiré le papier de cette partie.

85 - C610/C711 Guide de l'Utilisateur

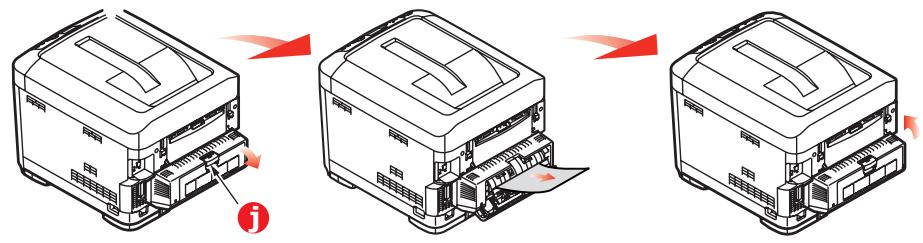

12. Si une unité recto-verso est installée, soulevez la manette (j)

et abaissez le capot de l'unité recto-verso et extrayez les feuilles se trouvant éventuellement dans cette zone. Fermez le capot de l'unité recto-verso

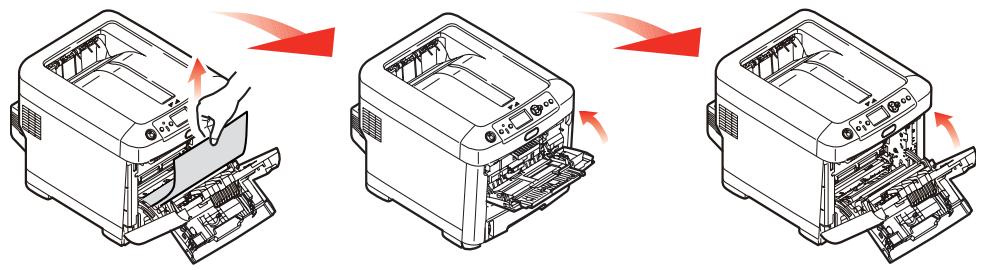

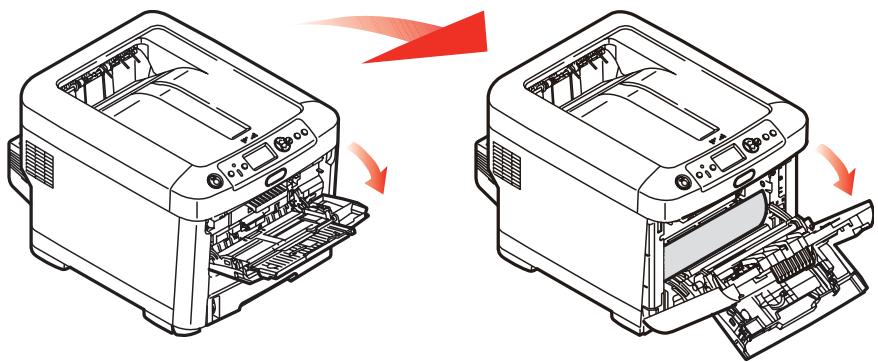

13. Tirez le bac MF vers le bas à l’aide des parties creuses.

Soulevez le loquet du capot avant et abaissez le capot avant.

14. Contrôlez l'intérieur du capot pour voir s’il y a des feuilles

coincées dans cette partie, retirez les feuilles que vous trouvez puis fermez le capot.

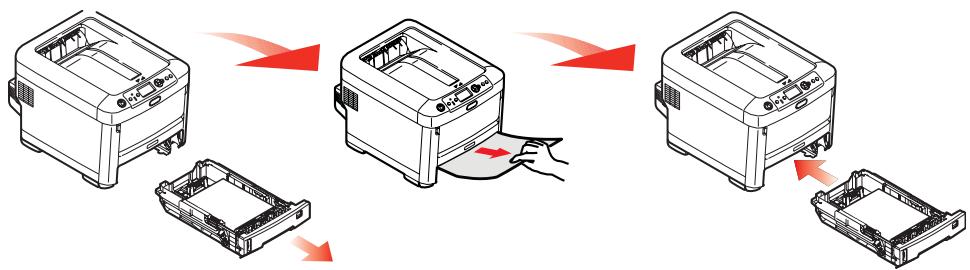

15. Sortez le bac à papier et assurez-vous que toutes les feuilles

de papier sont bien empilées, qu'elles ne sont pas abîmées et que les guides-papier sont positionnés correctement contre

86 - C610/C711 Guide de l'Utilisateur

les bords de la pile de papier. Si le contrôle est satisfaisant, reposez le bac.

16. Enfin, fermez le capot avant et appuyez fermement pour

l'enclencher. Une fois le bourrage supprimé, si la fonction Reprise sur bourrage est activée dans le menu ajust. système, l'imprimante essaiera de réimprimer les pages perdues à cause des bourrages de papier.

87 - C610/C711 Guide de l'Utilisateur

Remplacement des consommables et des éléments d'entretien Éléments du bon de commande Pour garantir une qualité et des performances optimales pour votre matériel, utilisez uniquement des consommables authentiques de la marque originale Oki. Les produits d'une marque autre que Oki peuvent affecter les performances de votre imprimante et annuler votre garantie.

• Basé sur impression continue.

88 - C610/C711 Guide de l’Utilisateur

Note : À des fins d'illustration, nous vous présentons l'imprimante C711. Si vous possédez une imprimante C610, le principe est le même. Remplacement de la cartouche de toner Note : Lorsque l'écran à cristaux liquides indique COMMANDER TONER, ou si l'impression semble pâle, ouvrez d'abord le capot supérieur et essayez de secouer la cartouche plusieurs fois pour répartir uniformément la poudre du toner. Cela vous permet d'obtenir un résultat optimal de votre cartouche de toner. ATTENTION ! Pour éviter le gaspillage du toner et d'éventuelles erreurs de capteur de toner, ne remplacez pas la ou les cartouches de toner avant l'affichage du message < TONER VIDE ». Le toner qu'utilise cette imprimante est une poudre sèche très fine. Il est contenu dans quatre cartouches : une cartouche pour chaque composante : cyan, magenta, jaune et noir. Ayez une feuille de papier à portée de la main de façon à pouvoir poser la cartouche usagée lors de l'installation de la cartouche neuve. Jetez la vieille cartouche en la plaçant dans la boîte qui contenait la cartouche neuve. Conformez-vous aux réglementations et aux recommandations en vigueur relatives au recyclage des déchets. Si vous renversez de la poudre de toner, un coup de brosse l'éliminera facilement. Si ce brossage est insuffisant, utilisez un chiffon humide et froid pour enlever les résidus.

89 - C610/C711 Guide de l'Utilisateur

N'utilisez pas d'eau chaude et n'utilisez jamais de solvants. Ces substances incrusteront les taches. AVERTISSEMENT ! Si vous inhalez du toner ou s’il entre en contact avec les yeux, buvez un peu d’eau ou rincez-vous les yeux abondamment à l’eau froide. Consultez immédiatement un médecin. Appuyez sur le bouton d'ouverture, puis ouvrez le capot complètement. AVERTISSEMENT Si l'imprimante a été allumée récemment, le four peut être très chaud. Une étiquette est apposée clairement sur cette partie. Ne pas toucher.

90 - C610/C711 Guide de l'Utilisateur

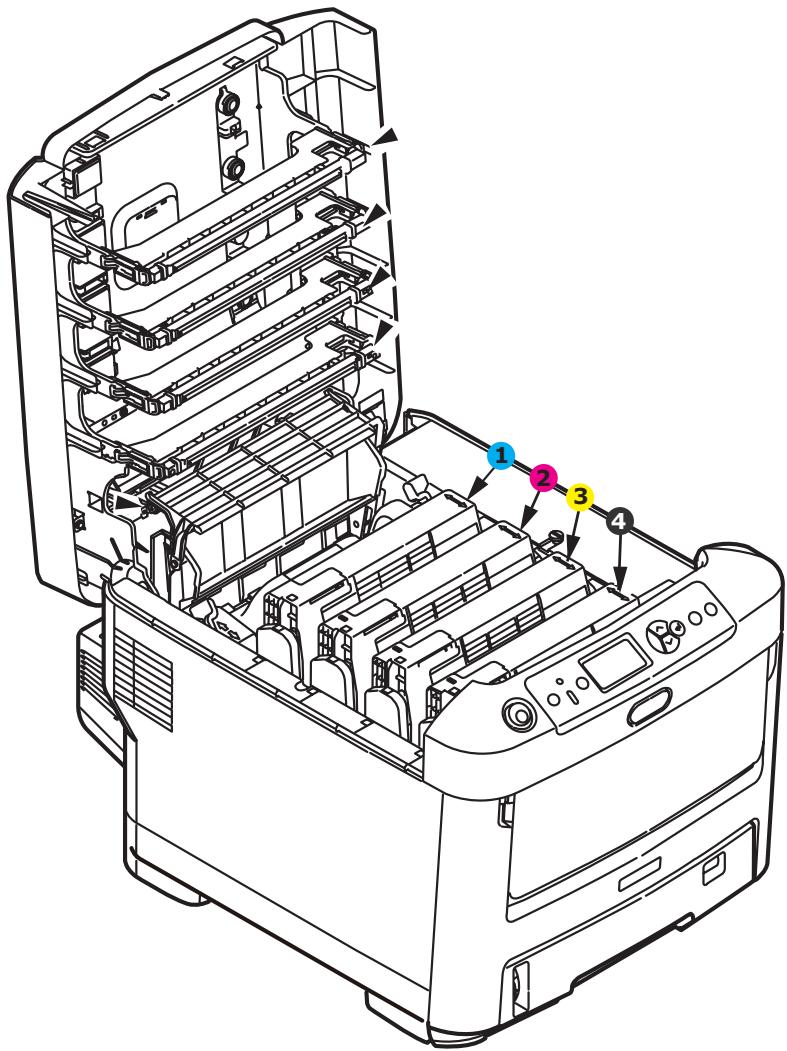

Notez la position des quatre cartouches.

91 - C610/C711 Guide de l'Utilisateur

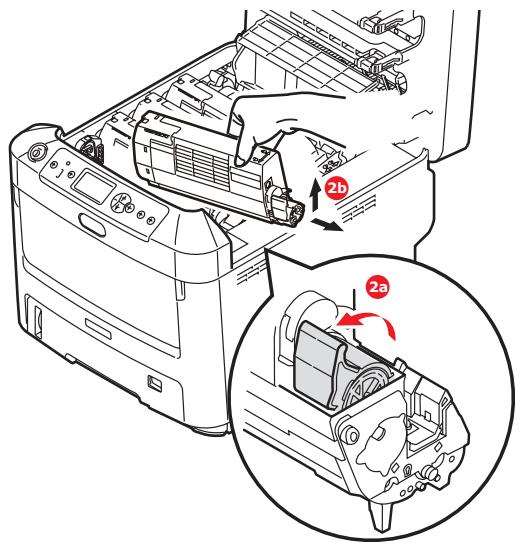

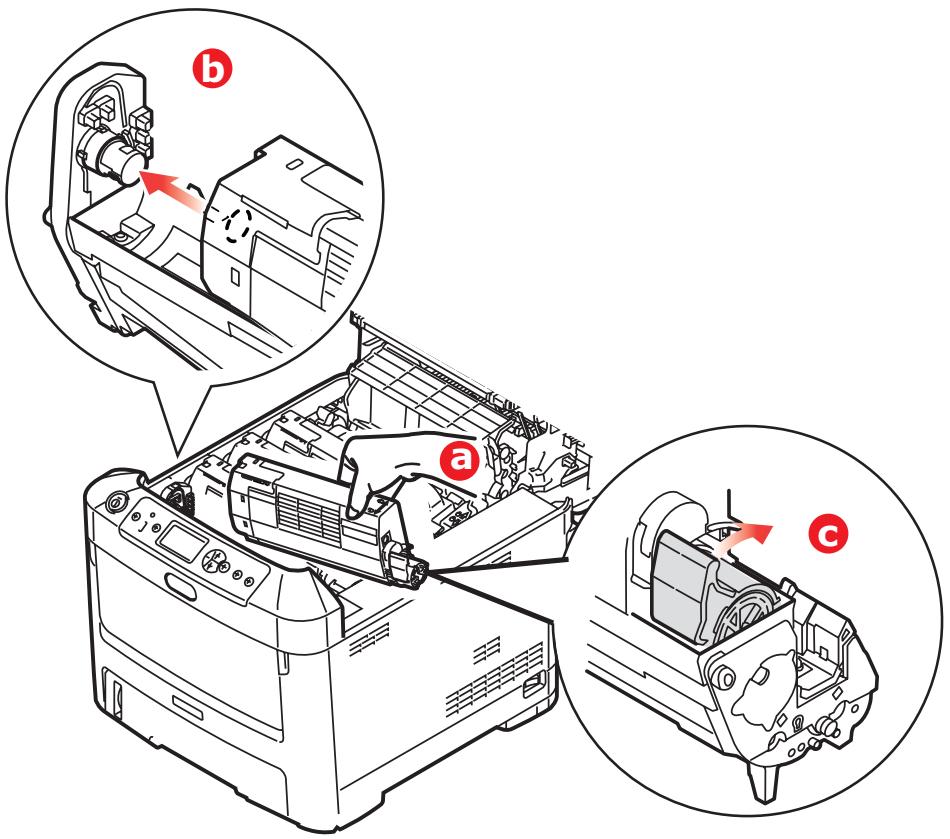

(a) Actionnez la manette de déverrouillage de la cartouche de toner couleur à remplacer, en la tirant entièrement vers la partie avant de l'imprimante. (b) Soulevez l'extrémité de la cartouche de droite puis tirez la cartouche vers la droite en dégageant l'extrémité de gauche comme l'indique l'illustration, et extrayez la cartouche de toner de l'imprimante.

3. Posez doucement la cartouche sur un morceau de papier

pour éviter que le toner ne fasse une marque sur votre meuble.

4. Nettoyez le haut de l'unité ID avec un chiffon propre sans

92 - C610/C711 Guide de l'Utilisateur

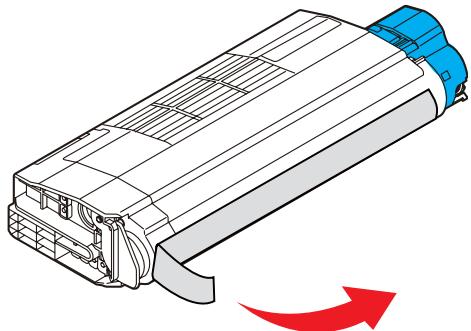

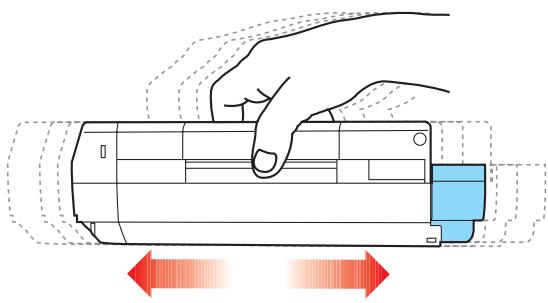

Retirez la cartouche neuve de sa boîte, mais n'ôtez pas son étui de protection pour le moment. Agitez doucement la cartouche neuve à plusieurs reprises pour désagréger le toner et le répartir dans la cartouche de façon homogène. Enlevez l’étui de protection et ôtez la pellicule adhésive située sous la cartouche. En tenant la cartouche par sa partie centrale supérieure, la manette couleur orientée à droite, abaissez-la dans l'imprimante sur le tambour photoconducteur duquel la vieille cartouche a été retirée. Insérez d'abord l'extrémité gauche de la cartouche sur le dessus du tambour photoconducteur, en l’enfonçant contre le

93 - C610/C711 Guide de l'Utilisateur

ressort sur le tambour, puis abaissez l'extrémité droite de la cartouche sur le tambour photoconducteur.

10. En appuyant doucement sur la cartouche pour vous assurer

qu'elle est bien calée, enfoncez la manette couleur (1) vers l'arrière de l'imprimante. La cartouche sera ainsi verrouillée dans son emplacement et le toner sera libéré dans le tambour photoconducteur.

94 - C610/C711 Guide de l'Utilisateur

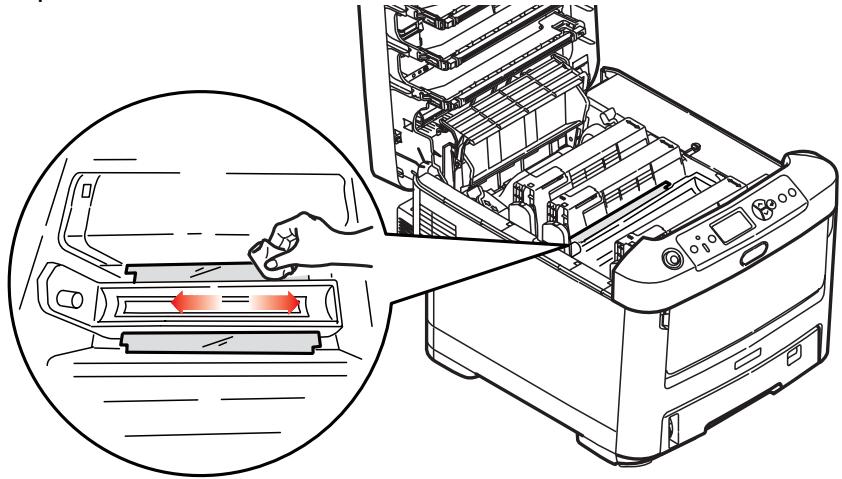

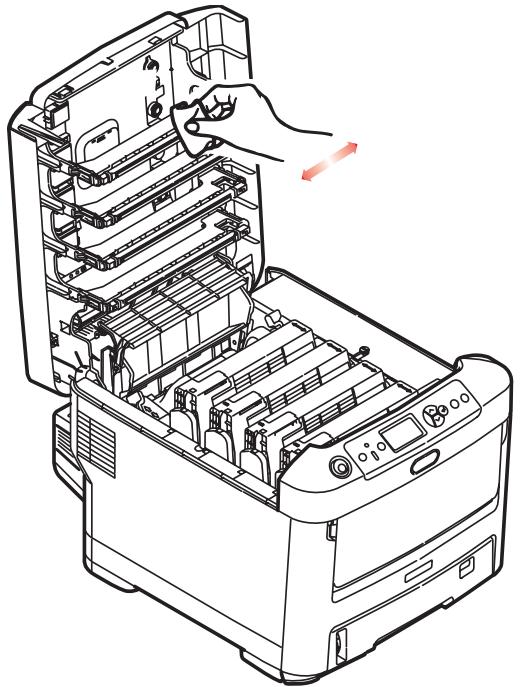

11. Nettoyez doucement la surface de la tête DELavec un chiffon

propre et sans peluche.

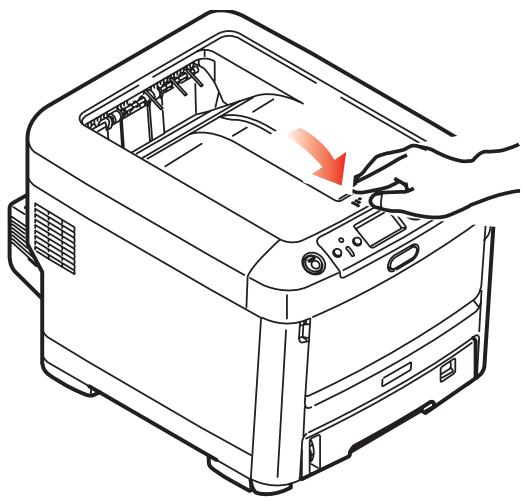

12. Enfin, fermez le capot supérieur et appuyez bien des deux

côtés pour le verrouiller.

95 - C610/C711 Guide de l'Utilisateur

Remplacement du tambour photoconducteur. ATTENTION ! té statique, manipuler avec précaution. L'imprimante contient quatre tambours photoconducteurs : cyan, magenta, jaune et noir.

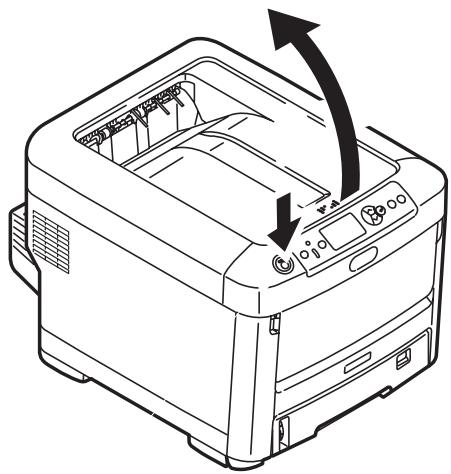

1. Appuyez sur le bouton d'ouverture, puis ouvrez le capot

complètement. AVERTISSEMENT ! Si l'imprimante a été mise sous tension récemment, le four sera très chaud. Une étiquette est apposée clairement sur cette partie. Ne pas toucher.

96 - C610/C711 Guide de l'Utilisateur

Notez les positions des quatre cartouches de toner (a) et tambours photoconducteurs (b). Il est essentiel de les remettre en place dans le même ordre.

97 - C610/C711 Guide de l'Utilisateur

En tenant le tambour photoconducteur par sa partie centrale supérieure, soulevez-le avec sa cartouche de toner et sortez- le de l'imprimante. Posez doucement l’ensemble sur un morceau de papier pour éviter que le toner ne fasse une marque sur votre meuble et n'abîme la surface verte du tambour. ATTENTION ! La surface verte du tambour photoconducteur à la base de l'unité ID est très fragile et sensible à la lumière. Ne la touchez pas et ne l'exposez pas à l'éclairage normal du local pendant plus de 5 minutes. Si le tambour doit être extrait de l'imprimante pendant une période prolongée, enveloppez la cartouche dans un sac en plastique noir pour la tenir à l'écart de la lumière. N'exposez jamais le tambour directement à la lumière du soleil ou à l'éclairage très lumineux du local.

98 - C610/C711 Guide de l'Utilisateur

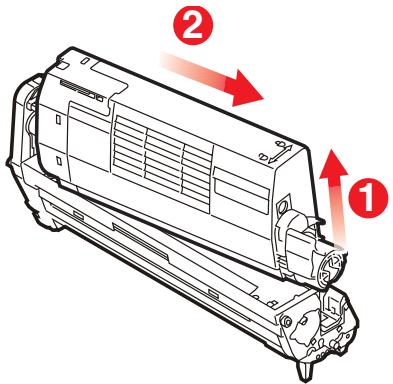

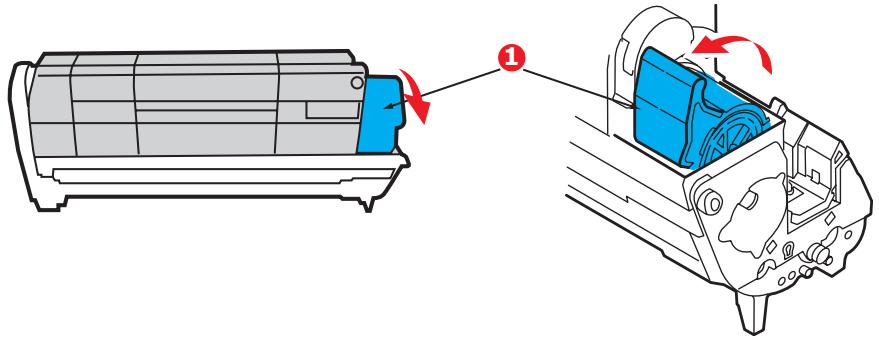

En plaçant la manette de déverrouillage du toner couleur (1) à droite, tirez la manette vers vous. Cette opération libère le joint entre la cartouche de toner et le tambour photoconducteur. Soulevez l'extrémité à droite de la cartouche de toner (1) puis tirez la cartouche vers la droite en dégageant l'extrémité de gauche comme l'indique l'illustration (2), et extrayez la cartouche de toner de la cartouche du tambour photoconducteur. Placez la cartouche sur un morceau de papier pour qu'elle ne fasse pas de marque sur votre meuble. Sortez la cartouche neuve pour tambour photoconducteur de son étui de protection et placez-la sur le morceau de papier où vous aviez placé l’ancienne cartouche. Posez-le dans le même sens que l’ancien ensemble. Placez l’ancienne cartouche dans l'étui de protection pour la jeter. Note : Suivez les instructions fournies avec le nouveau tambour photoconducteur comme celles concernant le retrait des éléments d'emballage, etc.

99 - C610/C711 Guide de l'Utilisateur

8. Placez la cartouche de toner sur la cartouche neuve du

tambour photoconducteur comme l'indique l'illustration. Enfoncez d'abord l'extrémité gauche puis abaissez l'extrémité droite. (Il n'est pas nécessaire de monter une cartouche de toner neuve à ce stade à moins que le niveau de toner restant soit très bas.)

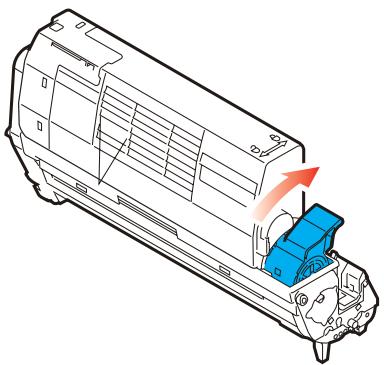

9. Poussez la manette de déverrouillage couleur vers l'arrière,

pour verrouiller la cartouche de toner sur le tambour photoconducteur neuf et y libérer du toner.

100 - C610/C711 Guide de l’Utilisateur

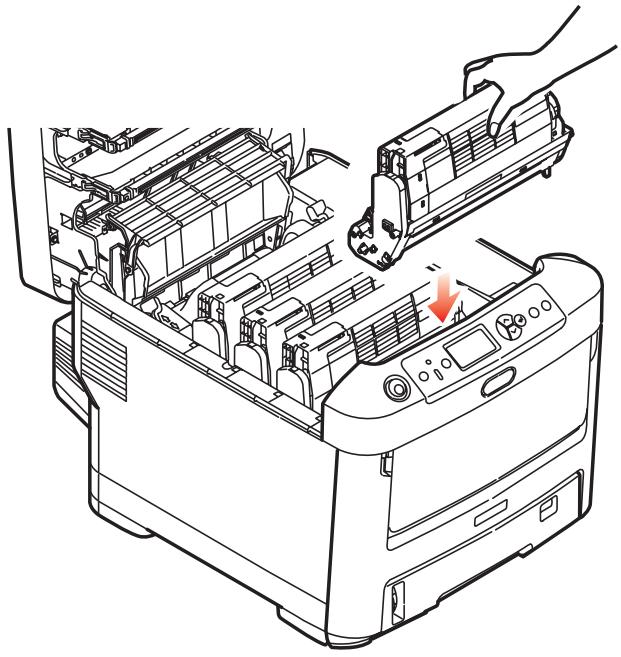

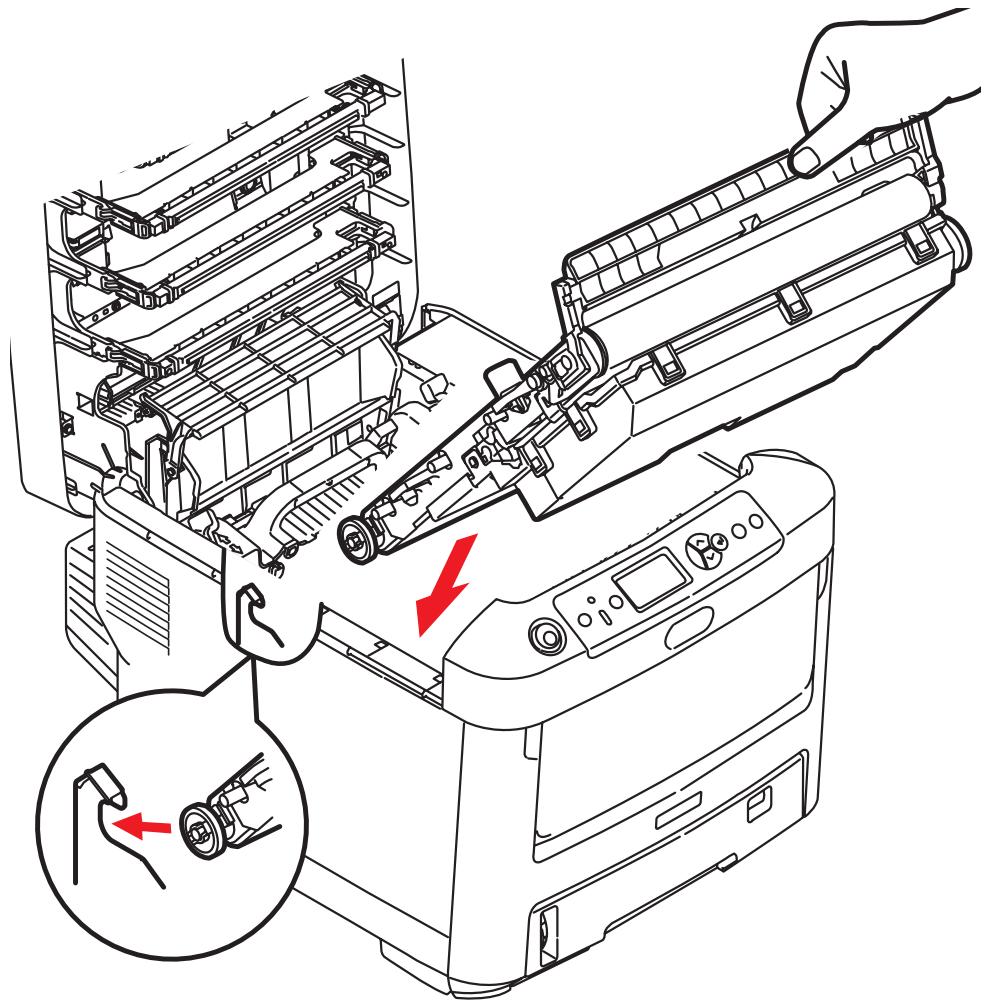

10. En tenant l'ensemble par sa partie centrale supérieure,

abaissez-le dans l'imprimante, en positionnant les ergots à chaque extrémité dans leur fente sur les côtés de la cavité de l'imprimante.

11. Enfin, fermez le capot supérieur et appuyez bien des deux

côtés pour le verrouiller. Note : Si vous devez retourner où transporter l'imprimante pour n'importe quelle raison, assurez-vous de retirer au préalable l’ensemble tambour photoconducteur et de le placer dans le sac fourni afin d'éviter de déverser du toner.

101 - C610/C711 Guide de l’Utilisateur

Remplacement de la courroie de transfert La courroie est située sous les quatre tambours photoconducteurs. Mettez l'imprimante hors tension et laissez refroidir l'unité de fusion pendant environ 10 minutes avant d'ouvrir le capot.

1. Appuyez sur le bouton d'ouverture, puis ouvrez le capot

complètement. AVERTISSEMENT ! Si l'imprimante a été mise sous tension récemment, le four sera très chaud. Une étiquette est apposée clairement sur cette partie. Ne pas toucher.

2. Notez les positions des quatre cartouches de toner (a) et

tambours photoconducteurs (b). Il est essentiel de les remettre en place dans le même ordre.

102 - C610/C711 Guide de l’Utilisateur

Faites sortir chacun des tambours photoconducteurs de l'imprimante en les soulevant et placez-les dans un lieu sûr, en évitant leur exposition directe à la chaleur et à la lumière du soleil. ATTENTION ! La surface verte du tambour photoconducteur à la base de chaque cartouche est très fragile et sensible à la lumière. Ne la touchez pas et ne l’exposez pas à l'éclairage normal du local pendant plus de 5 minutes. Si le tambour doit être extrait de l'imprimante pendant une période prolongée, enveloppez la cartouche dans un sac en plastique noir pour la tenir à l'écart de la lumière. N'exposez jamais le tambour directement à la lumière du soleil ou à l'éclairage très lumineux du local.

103 - C610/C711 Guide de l’Utilisateur

4. Repérez les deux attaches (a) de chaque côté de la courroie

et la barre de levage (b) sur le côté avant.

5. Tournez les deux attaches à 90° à gauche. Cette opération

permet de desserrer la courroie du châssis de l'imprimante.

6. Tirez la barre de levage (b) vers le haut de façon à ce que la

courroie s'incline vers l'avant, et retirez la courroie de l'imprimante (c).

104 - C610/C711 Guide de l’Utilisateur

Abaissez la courroie neuve dans son emplacement, la barre de levage étant située à l'avant et le mécanisme d'entraînement vers l'arrière de l'imprimante. Repérez le mécanisme d'entraînement dans l'ensemble des mécanismes de l'imprimante, près du coin gauche arrière de la courroie et abaissez la courroie à plat dans l'imprimante.

105 - C610/C711 Guide de l’Utilisateur

8. Tournez les deux attaches (a) à 90° à droite jusqu'à ce

qu'elles se bloquent. Cette opération permet de verrouiller la courroie dans son emplacement.

9. Replacez les quatre tambours photoconducteurs, ainsi que

leurs cartouches de toner, dans l'imprimante en respectant l'ordre dans lequel vous les avez sortis : cyan (le plus proche de l'arrière), magenta, jaune et noir (le plus proche de l'avant).

10. Enfin, fermez le capot supérieur et appuyez bien des deux

côtés pour le verrouiller.

106 - C610/C711 Guide de l’Utilisateur

Remplacement de l'unité de fusion _ L'unité de fusion est située dans l'imprimante, juste derrière les quatre tambours photoconducteurs. AVERTISSEMENT Si l'imprimante a été mise sous tension récemment, certains composants de l'unité de fusion seront très chauds. Manipulez le four avec d’extrêmes précautions, en le tenant uniquement par sa poignée, qui ne sera que légèrement chaude au toucher. Une étiquette de sécurité indique clairement la partie que l'on ne doit pas toucher. Dans le doute, mettez l'imprimante hors tension et attendez au moins 10 minutes que le four se refroidisse avant d'ouvrir le capot de l'imprimante. Appuyez sur le bouton d'ouverture, puis ouvrez le capot complètement. Identifiez la poignée de l'unité de fusion (a) en haut de cette dernière.

107 - C610/C711 Guide de l’Utilisateur

Tirez les deux manettes de serrage de l'unité de fusion (b) vers l'avant de l'imprimante de manière à ce qu'elles soient tout à fait droites. En tenant l'unité de fusion par sa poignée (a), soulevez l'unité de fusion et retirez-la de l'imprimante. Si le four est toujours chaud, placez-le sur une surface plane thermorésistante. Retirez le four neuf de son conditionnement et enlevez l'emballage utilisé pour le transport. En tenant le four neuf par sa poignée, assurez-vous qu'il est tourné dans le bon sens. Les manettes de serrage (b) doivent être parfaitement droites et les deux ergots de positionnement (c) doivent être orientés vers vous. O—+ > — © Av" Abaissez l'unité de fusion dans l'imprimante, en positionnant les deux ergots (c) dans leur fente dans la cloison métallique séparant l'unité de fusion des tambours photoconducteurs.

108 - C610/C711 Guide de l’Utilisateur

8. Poussez les deux manettes de serrage (b) vers l'arrière de

l'imprimante pour verrouiller l'unité de fusion dans son emplacement.

9. Enfin, fermez le capot supérieur et appuyez bien des deux

côtés pour le verrouiller.

109 - C610/C711 Guide de l’Utilisateur

Nettoyage de la tête DEL Nettoyez les têtes DEL lorsque l'impression n'est pas nette, lorsque des lignes blanches apparaissent ou lorsque le texte est flou.

1. Appuyez sur le bouton d'ouverture, puis ouvrez le capot

2. Ouvrez le capot supérieur.

110 - C610/C711 Guide de l’Utilisateur

3. Nettoyez doucement la surface de la tête DEL avec un chiffon

propre et sans peluche. ATTENTION ! N'utilisez pas d'alcool méthylique ou d’autres solvants sur la tête DEL pour ne pas endommager la surface de la lentille.

4. Fermez le capot avant et appuyez fermement pour

111 - C610/C711 Guide de l’Utilisateur

Utilitaires Sommaire des utilitaires fournis Utilities on the CD (Utilitaires sur le CD) Pour plus d'information, cliquez sur « Tell me more » (Plus d'information) dans l'écran « Optional Utilities » (Utilitaires optionnels). Windows Admin Manager Pour la découverte rapide et la configuration de la carte réseau Oki dans votre imprimante; s'exécute depuis le CD. Direct Network Printing Utility (LPR) (Utilitaire d'impression réseau directe) Pour l'impression sur un réseau Ethernet sans utiliser de serveur d'impression. Network Extension (Extension réseau) Peut être utilisé lorsque votre imprimante est raccordée à un réseau TCP/IP. Permet de vérifier l'état et la configuration dans l'onglet « Printer Properties » (Propriétés de l'imprimante) du pilote d'imprimante. Color Swatch Utility (Utilitaire Nuancier de couleurs) Imprime un nuancier de couleurs pour utiliser les valeurs RVB indiquées afin de définir les couleurs de votre choix dans vos applications de graphisme et de conception. PDF Print Direct (Impression directe des fichiers PDF) Imprime les fichiers PDF sans avoir à les ouvrir dans une application. Display Language Utility (Utilitaire de sélection de la langue d'affichage) Pour sélectionner la langue à utiliser pour l'affichage de l'imprimante.

112 - C610/C711 Guide de l’Utilisateur

Macintosh Color Correct Utility (Utilitaire de correction des couleurs) Pour définir avec précision les paramètres couleur de l'imprimante (palette de couleurs, valeur gamma et teinte) et les sauvegarder aux fins d'utilisation ultérieure. Op Panel Language Utility (Utilitaire de sélection de la langue du panneau de commande) Permet de sélectionner la langue à utiliser pour l'affichage de l'imprimante. Profile Assistant (Assistant profils) Cet utilitaire vous aide à charger et à gérer les profils couleur. NIC Setup Utility (Utilitaire de configuration de carte réseau) Pour configurer la carte réseau de l'imprimante. Storage Device Manager (Gestionnaire des unités de stockage) Nécessite un disque dur qui est optionnel sur certains modèles. Permet de télécharger des macros PCL, des formulaires Postscript et des codes à barres sur le disque dur de l'imprimante qui seront utilisés dans les travaux d'impression. Swatch Utility (Utilitaire Nuancier) Imprime un nuancier de couleurs pour utiliser les valeurs RVB indiquées afin de définir les couleurs de votre choix dans vos applications de graphisme et de conception. PS Gamma Adjuster (Correcteur gamma PS) Pour personnaliser les courbes de données CMIN utilisées par le pilote d'imprimante. Une fois que vous avez créé une courbe personnalisée dans l'utilitaire, vous devez enregistrer cette courbe (nouveau PPD), puis reconfigurer votre pilote d'imprimante pour utiliser le nouveau PPD. Job Accounting (Comptabilisation des travaux) Contrôle l'accès à l'imprimante et effectue le suivi de l'utilisation des consommables.

113 - C610/C711 Guide de l’Utilisateur

Utilitaires sur le Web (Windows seulement) Voici une liste des utilitaires pouvant être téléchargés depuis Internet et accessibles dans le menu d'installation du CD. Pour plus d'information, cliquez sur « Tell me more » (Plus d'information) dans l'écran « Internet Options » (Options Internet) du menu d'installation du CD. ° PrintSuperVision Affiche en temps réel l'état des imprimantes, surveille et consigne l'utilisation des imprimantes, gère les consommables, vérifie l'état des imprimantes du même service, du même édifice, du même pays ou de l'autre côté du monde. ° Color Correct Utility (Utilitaire de correction des couleurs) Permet de régler l'impression des couleurs RVB : réglage de la palette de couleurs, réglage de la teinte, de la saturation et des valeurs gamma. + Storage Device Manager (Gestionnaire des unités de stockage) Nécessite un disque dur qui est optionnel sur certains modèles. Permet de télécharger des macros PCL, des formulaires Postscript et des codes à barres sur le disque dur de l'imprimante qui seront utilisés dans les travaux d'impression. ° Job Accounting Utility (Utilitaire de comptabilisation des travaux) Contrôle l'accès à l'imprimante et effectue le suivi de l'utilisation des consommables.

• Profile Assistant (Assistant profils) Nécessite un disque dur qui est optionnel sur certains modèles. Enregistre les profils ICC sur le disque dur de l'imprimante. ° PS Gamma Adjuster (Correcteur gamma PS) Permet de régler chacune des couleurs primaires que l'imprimante utilise en mode Postscript.

114 - C610/C711 Guide de l’Utilisateur

Installation des utilitaires Utilities on the CD (Utilitaires sur le CD) Installe les utilitaires depuis le menu d'installation du CD fourni avec votre imprimante. Download Utilities (Téléchargement des utilitaires) (Windows seulement) Télécharge les utilitaires depuis Internet qui sont accessibles dans le menu d'installation du CD.

115 - C610/C711 Guide de l’Utilisateur

Caractéristiques Les spécifications pourront faire l'objet de modifications sans préavis. Toutes marques déposées reconnues.

ÉLÉMENT CARACTÉRISTIQUES

Dimensions C610 :17,1"Lx 21,5" P x 13,4" H (435 x 547 x 340 mm) sans unité recto verso C711:17,1"Lx21,5"Px15,3"H(435 x 547 x 389 mm) sans unité recto verso Poids C610 : Environ 57,3 lbs. (26 kg) (sans unité recto-verso) C711 : Environ 60,8 lbs. (27,6 kg) (sans unité recto- verso) Alimentation 120 V ac secteur 220 à 240V CA à 50/60 Hz + 2% Consommation | Fonctionnement : 1200 max.; 600 W moy. (25°C / 77°F) de courant Veille : 100 W moy. (25°C / 77°F) Économie d'énergie : 15 W max. Veille: Environ 1 W (25 °C /77 °F) Environnement | 10 à 32 °C/20 à 80 % HR de fonctionne- (conditions optimales : 25 °C en environnement humide, ment 2 °C en environnement sec) Désactivé : 0 à 43 °C/10 à 90 % HR (conditions optimales : 26,8 °C en environnement humide, 2 °C en environnement sec) Environnement | 30 à 73 % HR à 10 °C d'impression 30 à 54 % HR à 32 °C 10 à 32 °C à 30 % HR 10 à 27 °C à 80 % HR Couleurs 17 à 27 °C à 50 à 0 % HR Bruit En fonctionnemen : 54 dB(A) (niveau de pres- | Veille : 37 dB(A) sion sonore)

116 - C610/C711 Guide de l’Utilisateur
