C5800LDN - Imprimante laser couleur OKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante laser couleur
Marque	OKI
Modèle	C5800LDN
Capacité papier (bac 1)	300 feuilles (20 lb / 75 g/m²)
Connexions	Ethernet, USB
Alimentation	220-240 V CA, cordon fourni
Affichage	Panneau LCD avec menus
Fonctions principales	Impression couleur, page de démonstration, configuration réseau
Consommables	Unités tambour d'image/toner (noir, cyan, magenta, jaune)
Logiciel fourni	Pilotes Windows et Mac, CD d'installation
Options disponibles	Bac papier optionnel, serveur d'impression intégré
Entretien	Ne pas toucher la surface verte du tambour, éviter lumière directe
Sécurité	Ne pas brancher sur UPS, utiliser cordon fourni
Dimensions (approx.)	Voir documentation, non spécifié précisément
Poids (approx.)	Non spécifié

FOIRE AUX QUESTIONS - C5800LDN OKI

Que faire si le message 'TONER SENSOR ERROR' s'affiche ?

Vérifiez que le levier de verrouillage de la cartouche de toner indiquée est bien poussé complètement vers l'arrière de l'imprimante jusqu'à butée.

Comment installer l'imprimante sur un réseau Ethernet ?

Éteignez l'imprimante, branchez le câble Ethernet entre l'imprimante et le concentrateur/routeur, puis allumez-la. Imprimez la feuille de configuration en appuyant sur le bouton TEST du serveur d'impression. Utilisez le CD pour installer les pilotes en sélectionnant 'imprimante réseau' et saisissez l'adresse IP indiquée sur la feuille.

Comment charger le papier dans le bac 1 ?

Sortez le bac à papier, tirez le dispositif de blocage vers le bas pour le sortir complètement. Chargez jusqu'à 300 feuilles (20 lb/75 g/m²) sans dépasser le repère. Assurez-vous que les guides papier maintiennent bien la pile. Remettez le bac en place.

Quel type de cordon d'alimentation utiliser ?

Utilisez uniquement le cordon d'alimentation fourni avec l'imprimante. L'utilisation d'un autre cordon ou d'une rallonge peut entraîner une surchauffe et un danger. Ne branchez pas l'imprimante sur un système d'alimentation sans coupure (UPS).

Comment imprimer une page de démonstration ?

Appuyez plusieurs fois sur + jusqu'à 'INFORMATION MENU' sur l'affichage, puis sur ENTER. Appuyez sur - ou + jusqu'à 'DEMO1', puis sur ENTER. La page de démonstration s'imprime.

Que faire si l'imprimante ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché à l'imprimante et à une prise murale mise à la terre. Assurez-vous que la prise est sous tension. Si le problème persiste, contactez Oki Data au 1 800 OKI-DATA.

Comment installer le logiciel sous Windows en USB ?

Éteignez l'imprimante. Insérez le CD et lancez Setup. Sélectionnez la langue et acceptez le contrat. Cliquez sur 'Installer le pilote d'impression', puis choisissez 'imprimante locale'. Suivez les instructions : lorsque invité, connectez le câble USB et allumez l'imprimante.

Comment changer la langue d'affichage de l'imprimante ?

Insérez le CD d'installation, dans le menu, choisissez 'Utilitaires' puis 'Changer la langue d'affichage d'imprimante'. Suivez les instructions à l'écran.

Comment activer un bac papier optionnel ?

Allez dans Démarrer > Paramètres > Imprimantes (et télécopieurs). Cliquez droit sur l'icône de l'imprimante, choisissez Propriétés, puis l'onglet 'Device Option'. Dans 'Available Tray', sélectionnez votre bac de papier dans le menu déroulant.

Où trouver les guides de l'utilisateur en ligne ?

Insérez le CD et double-cliquez sur l'icône du CD sur le Bureau. Naviguez jusqu'au fichier '5800_UG_cf.pdf' dans le répertoire racine. Glissez le dossier sur le Bureau pour le copier, ou double-cliquez pour visualiser. Acrobat Reader (version 3.0 ou supérieure) est requis.

MODE D'EMPLOI C5800LDN OKI

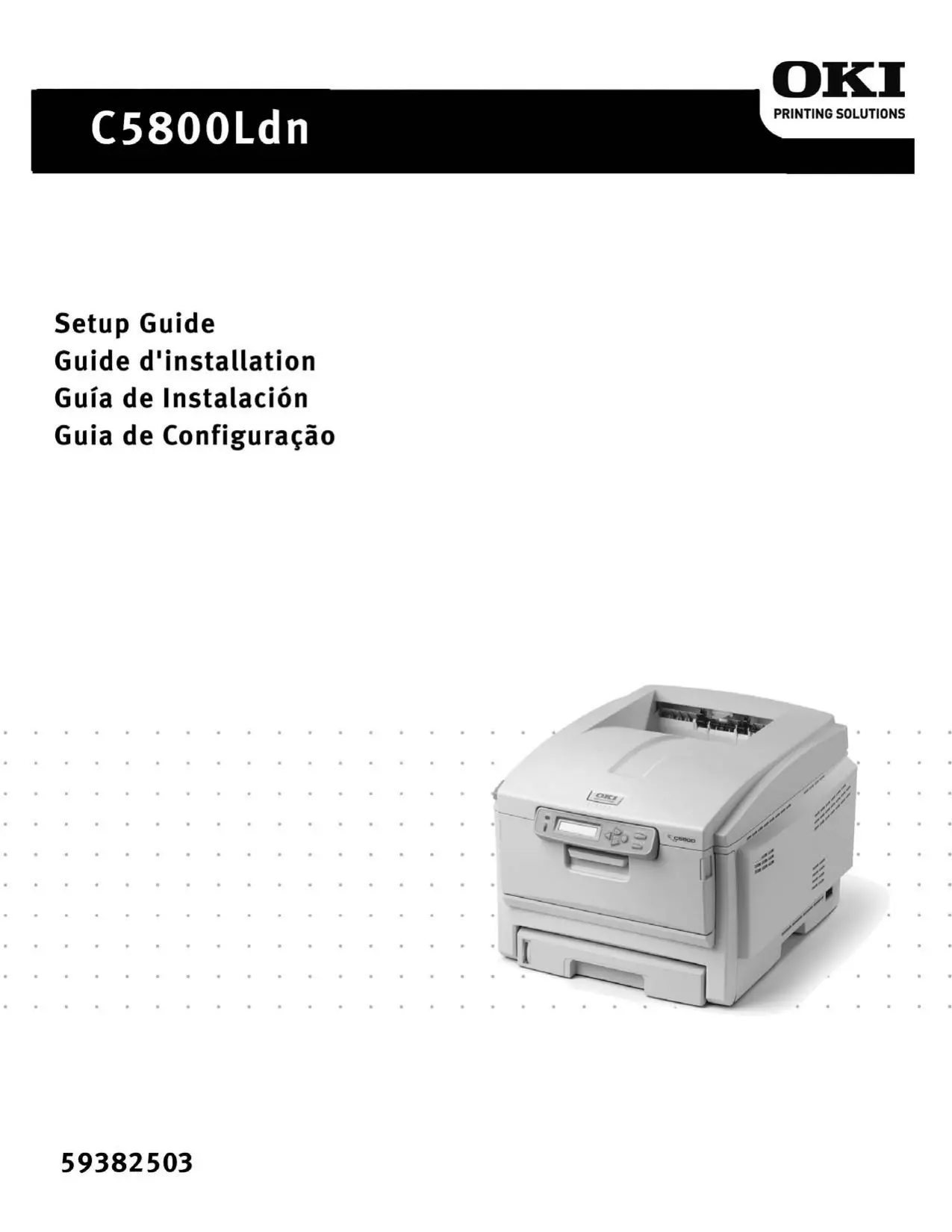

Guide d'installation

Guía de Instalación

La configuration de l'imprimante nécessite de 15 à 20 minutes.

Français

Déballage

Retirez les matériaux d'emballage et le sac de protection.

Remarque: Les illustrations et composants sont à des fins d'explication uniquement. Notre unité peut être légarement différente des images dans ce document.

• Soulevez l'imprimante et place-la à l'endetroit désiré (les dimensions sont approximatives).
• Retirez les matériaux d'emballage le ruban d'expédition.

François

Préparation des unités tambours d'image/toner

Français

• Appuyez sur le bouton de déverrouillage et ouvre le capot supérieur.
• Retirez l'unité tambour d'image/toner noir (1). Maintenez-la orientée vers le haut pour éviter toute fuite de toner.

• Retirez les rubans et les feuilles.

Mise en garde! Ne touche pas la surface verte glacée du tambour! N'exposez jamais la cartouche de tambour à la lumière directe du soleil.

François

• Remettez en place l'unité tambour d'image/toner noir, puis poussez le levier de verrouillage vers l'arrière de l'imprimante, jusqu'à butée.
• Répétez le processus pour chaque les tambours d'impression/cartouches de toner. Important! Si TONER SENSOR ERROR (ERREUR CAPTEUR TONER) s'affiche lorsque l'imprimante est mise sous tension, le levier de la cartouche de toner couleur indiquée n'a pas été complètement pousse jusqu'à butée.

François

Préparation de l'unité de fusion

François

• Appuyez fermement sur le levier de verrouillage bleu (1) pour déverrouiller les dispositifs de fixation oranges (2). Tirez les dispositifs selon la direction indiquée par la flèche. Retirez et la bande orange (non illustrés).
• Fermez le capot supérieur.

Prepare el fusor

Espanol

Chargement du papier: Bac 1

Français

• Sortez le bac à papier (A).
• Puiz tirez doucement le dispositif de blocage vers le bas pour le sortir (B).

Important! Veillez à retirer toute la piece, incluant les deux bras.

Cargue papel: Bandeja 1

Espanol

• Chargez le papier (maximum de 300 feuilles de 20 lb [75 g/m²]).
  Assurez-vous que les guides papier sont appuyés contre le papier et le maintiennent bien en place.

Remarque: Ne dépasse pas le repère du bac (A).

• Remettez doucement le bac à papier en place.

Français

• Insérez le cordon d'alimentation dans la prise.

Remarque: ADVERTISSEMENT! Utilisez le cordon d'alimentation fourni avec l'imprimante! L'utilisation d'un cordon autre que celui fourni avec le produit, or d'une rallonge, peut entrainer une surchauffe de l'appareil et constitueur un danger.

Suministro de energia

Mise en garde! Ne branche pas ce produit dans un système d'alimentation sans coupure. Pour plus d'information, contactez Oki Data au 1 800 OKI-DATA ou rendez-nous viste à www.okiprintingsolutions.com.

• Branchez l'autre extrémité du cordon dans une prise électrique murale mise à la terre.
  Ne branchez pas les autres cables pour le moment.
• Mettez sous tension l'imprimante.

Remarque: ERREUR DE CAPTEUR TONER? Voyez le page 7.

François

Impression d'une page de démonstration

1. Appuyez une ou plusieurs fois sur + jusqu'à ce que INFORMATION MENU (MENU D'INFORMATION) s'affiche sur la première ligne de l'affichage.
   2.Appuyez sur ENTER.
2. Appuyez une ou plusieurs fois sur - ou + jusqu'à ce que DEMO1 (DéMO1) s'affiche sur la première ligne de l'affichage.
   4.Appuyez sur ENTER.

La page de démonstration s'imprime et l'imprimante se remet en ligne.

François

Imprima la page demo

Retirez la pellicule de la bande Velcro® au dos du Guide de référence pratique et apposer le Guide de référence pratique sur le côté de l'imprimante.

Connexion puis Installation du logiciel

François

Pour vous connecter à un réseau, passez à l'etape 11 sur page 17.
Pour installer un logiciel sous Windows avec une connexion USB, passes à l'entrée 12 sur page 24.
Pour installer un logiciel sous Macintosh, passes à l'été 14 sur page 30.

Conecte y Instale el software

Espanol

Windows réseau Configurez - Connexion à un réseau

François

1. Éteignez l'imprimante.
2. Retirez le dispositif de protection en plastique du connecteur réseau de l'imprimante.
3. Branchez le cable Ethernet entre l'imprimante et le concentrateur ou le routeur Ethernet.

Windows réseau Configures - Feuilles de configuration s'implement

1.Allumez l'imprimante et attendez que le témoin STATUS (2) arête de clignoter.
2. Appuyez sur le bouton TEST (3) sur le serveur d'impression. Les feuilles de configuration Network Information (Informations reseau) s'impriment. Conservez ces feuilles sous la main : elles contiennent des informations dont vous aurez besoin our configurer l'imprimante sur le reseau.

Windows réseau Configurez - Placez le CD

1. Insérez le CD dans l'unité de CD-ROM. Le CD est lancé automatiquement. Si le CD n'est pas lancé automatique, cliquez sur Demarrer Executer Parcourier. Accédez à l'unité de CD-ROM et double-cliquez sur Setup.exe, puis ciquez sur OK.
2. Sélectionnez la langue d'installation.
   3.Acceptez le contrat de license.
3. La fenêtre Installer Menu s'affiche.

Windows réseau Configurez - Installation du pilote

François

1. Cliquez sur Installer le pilote d'impression.
2. Sélectionnez imprimante réseau.
3. Observe les directives à l'écran pour terminer l'installation.

Remarque: Il pourrait être nécessaire d'entrer l'adresse IP de l'imprimante. L'adresse IP se trouve sur la feuille de configuration (voir page 18).

Windows réseau Configurez - Test de l'installation du ligiciel

Français

Pour vérifier que le logiciel est correctement installé, Imprimiez une page à partir d'un programme quelconque. Réinstallez le logiciel, en cas d'éché de l'installation.

Voir les étapes 11.6 et 11.7 aux pages 21 et 22 pour le liqiciel de configuration de réseau Windows en option.
Voir l'objet 13.1 à la page 24 pour connaître les options additionnelles de paramétrage de l'imprimante.

Windows réseau Configuez - Installer NIC Setup Utility (Optionnelle)

François

Cet utiliser facilité la configuration du serveur d'imprimante, accélère la découverte et permet l'allocation de l'adresse IP.

1. Choisissez Utilities (Utilitaires) dans la barre de menu.
   2.Cliquez sur Installer NIC Setup Utility.
2. Observe les directives à l'écran.

Remarque: Si l'information d'adresse Ethernet ne s'affiche pas automatiquement, cliquez sur Search (Rechercher).

Configuración de redes Windows - Instalar Quick Setup Permit (Optional)

Espanol

Configurez de réseau Windows - Configuration du serveur d'impression par l'entremise de la page Web intégrée (Opérationnelle)

François

Utilisez votre fureteur Web pour configurer le serveur d'imprimante et les paramètres de menu d'imprimante dans une page Web incorporee.

Remarque: Pour de plus amples renseignements, consultez le Guide d'utilisateurs de réseau fourni sur le CD.

1.Lancez le navigateur Web.
2. Puis entrez l'/adresse IP de l'imprimante. Celle-ci est indiquéesur les feuilles de Configuration Network Information (Consultez a la page 18).
3.Cliquez sur I'onget pour voir une categorie particuliere.

Remarque: Installez le logiciel avant de connecter le cable USB à l'omprimante.

1. Éteignez l'imprimante.
2. Insérez le CD dans l'unité de CD-ROM. Le CD est lancé automatiquement. Si le CD n'est pas lancé automatique, cliquez sur Demarrer Executer Parcourier. Accédez à l'unité de CD-ROM et double-cliquez sur Setup, puis ciquez sur OK.
3. Sélectionnez la langue d'installation. Acceptez le contrat de license.
4. Cliquez sur Installer le pilote d'impression.
   5.Cliquez sur imprimante locale. Observe les directives à l'écran.
5. Lorsque vous y etes invité, connectez un cable USB et allumez l'imprimante.

Windows connexion USB - Instale el controlador

Espanol

Windows connexion USB - Test de l'installation du ligiciel

Pour vérifier que le logiciel est correctement installé, Imprimiez une page à partir d'un programme quelconque. Réinstallez le logiciel, en cas d'échéc de l'installation.

Voir l'objet 13.1 à la page 26 pour connaître les options additionnelles de paramétrage de l'impromante.

François

Étapes Optionnelle pour Windows - Pour Installer/afficher des documents

François

Remarque: Pour acceder au des guides en ligne, Acrobat Reader (version 3.0 ou supérieure) doit être installé.

1. Sélectionnez étapes du pilote dans la barre de menu du CD d'installation.
   2.Cliquez sur Installation du Manuel de l'utilisateur.
2. Suivez les instructions à l'écran pour terminer l'installation.
3. Pour afficher les manuels, cliquez sur Start (Démarrer) → Programs (programmes) → Okidata.

Étapes Optionnelle pour Windows - Installer les utilisaires et les téléchargesements

Français

Remarque: Vous doivent connecté à Internet pour installer les téléchargements par Internet.

1. Choisissez Utilitaires ou Télécharges de logiciels dans la barre de menu du CD d'installation.
2. Cliquez sur les utilisaires et les téléchargesments que vous pouze installer et suivez les instructions à l'écran.

Étapes Optionnelle pour Windows - Changer la langue d'affichage

François

Utilisez cet utiliser pourCHOISIR une langue DIFFERente pour I'affichage de I'imprimante.

1. Sélectionnez Utilitaires dans la barre de menu du CD d'installation.
2. Cliquez sur Changer la langue d'exposition d'imprimante.
3. Observe les directives à l'écran.

Étapes Optionnelle pour Windows - Pour Activer des accessoires optionnels

François

Remarque: Si vous imprimante est munie de l'unité deuxieme bac apapier optionnel, vous doivent acceder au pilote et les activer.

1. Cliques sur Demarrer Paramètres Imprimantes (et télécopieurs).
2. Cliquez avec le bouton croit de la souris sur l'icone de l'imprimante.
   3.Cliquez sur Propriétés.
   4.Cliquez sur I'onglet Device Option.
3. Cliquez sur Available Tray (bac disponible) et selectionnez votre bac de papier dans le menu défilant.

Remarque: Le fonctionnement de l'imprimante n'est pas garanti si un autre périphérique copatible USB est connecté en même temps avec l'imprimante.

1. Éteignez de l'imprimante.
2. Connectez le cable USB au port USB de l'ordinateur, connectez l'autre extrémité du cable USB au port USB (1) de l'imprimante.

Macintosh - Conecte à porta USB

Portugués

Macintosh - Installation du pilote

François

1.Allumez l'imprimante, puis allumez l'ordinateur.
2. Placez le CD fourni avec l'imprimante dans I'unité de CD-ROM.
3. Double-cliquez sur I'icône de CD qui est affché sur le Bureau.
4.Uvrez le dossier MAC (OSX ou OS9).
5. Double-cliquez sur l'icone MAC Installateur. L'installateur affiche le pilote présélectionné.
6. Sélectionnez tous les utilisaires que vous poulez installer et cliquez sur Install.

Remarque: Pour de l'information sur les utilisaires, consultez le guide d'utilisation en ligne. Pour changer la langue du panneau d'affichage, utilisez l'utilitaire LCD Language Setup (Paramétrage de langue de l'ACL).

Macintosh - Instale el controlador

Espanol

Macintosh - Ajout de l'imprimante

François

1. Executeur l'utilitaire Configuration de l'imprimante ou le Centre d'impression.
   2.Cliquez sur More Printers.
2. Sélectionnez le protocole : Impressino IP, USB, Rendezvous/Bonjour.

Remarque: Si vous utilisez le port USB, selectionnez USB et ignorez le etape 4.

1. Entrez l'adresse IP de l'imprimante.
2. Select the printer model. Cliquez sur Ajouter.
3. Quittez le Print Center (Centre d'impression).

Macintosh - Installer le Guide de l'utilisateur

Français

Remarque: Pour acceder au manuels en ligne, Acrobat Reader (version 3.0 ou supérieure) doit etre instalé.

1. Insérez le CD dans l'unité de CD-ROM.
2. Double-cliquez sur I'icône de CD qui est affché sur le Bureau.

3. Faites défilier jusqu'à 5800_UG_cf.pdf dan le réseau racine.

4. Pour Installer: glissez le dossier sur le Bureau pour le copier.

5. Pour Visualiser: double-cliquez sur le fichier.

Offert 24 heures sur 24, 7 jours sur 7

• Visitez notre site Web multilingue : www.okiprintingsolutions.com
• Composez le 1-800-654-3282
