Intitulé	Description
Type de produit	Imprimante laser couleur
Résolution d'impression	1200 x 600 dpi
Vitesse d'impression	Jusqu'à 30 pages par minute (ppm)
Capacité de papier	250 feuilles (bac principal), 100 feuilles (bac multifonction)
Formats de papier pris en charge	A4, A5, A6, Letter, Legal, etc.
Connectivité	USB 2.0, Ethernet, Wi-Fi (en option)
Langages d'impression	PostScript 3, PCL 6, PDF Direct
Dimensions approximatives	420 x 450 x 320 mm
Poids	Environ 20 kg
Consommation électrique	350 W (impression), 50 W (veille), 10 W (hors tension)
Niveau sonore	54 dB (impression), 30 dB (veille)

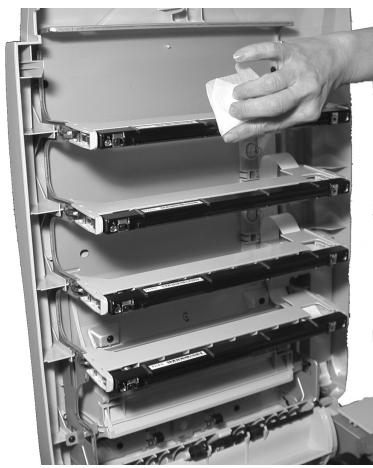

Entretien et nettoyage	Nettoyage régulier des rouleaux et de l'intérieur, remplacement des toners
Pièces détachées et réparabilité	Disponibilité de toners, tambours et pièces de rechange
Garantie	1 an (sur site)
Compatibilités	Windows, macOS, Linux
Fonctions principales	Impression, impression recto verso automatique
Sécurité	Fonctionnalités de sécurité réseau, protection par mot de passe

FOIRE AUX QUESTIONS - C5400DN OKI

Comment puis-je résoudre les problèmes d'impression floue avec l'OKI C5400DN ?

Vérifiez d'abord que les cartouches de toner ne sont pas vides et qu'elles sont correctement installées. Nettoyez également le tambour d'impression et assurez-vous que le papier utilisé est de bonne qualité.

Que faire si l'imprimante ne reconnaît pas le papier ?

Assurez-vous que le papier est correctement chargé dans le bac et qu'il est adapté à l'imprimante. Vérifiez également le type de papier sélectionné dans les paramètres de l'imprimante.

Pourquoi mon imprimante OKI C5400DN affiche-t-elle un message d'erreur ?

Les messages d'erreur peuvent indiquer divers problèmes, comme un bourrage papier ou un problème de toner. Consultez le manuel de l'utilisateur pour le code d'erreur spécifique afin d'obtenir des instructions précises.

Comment puis-je améliorer la qualité d'impression des couleurs ?

Assurez-vous que les cartouches de toner couleur sont pleines et propres. Effectuez un calibrage des couleurs à partir du menu de l'imprimante et utilisez du papier adapté à l'impression couleur.

Que faire si l'imprimante ne se connecte pas au réseau ?

Vérifiez les paramètres de connexion réseau de l'imprimante et assurez-vous qu'elle est connectée au bon réseau Wi-Fi. Redémarrez l'imprimante et le routeur si nécessaire.

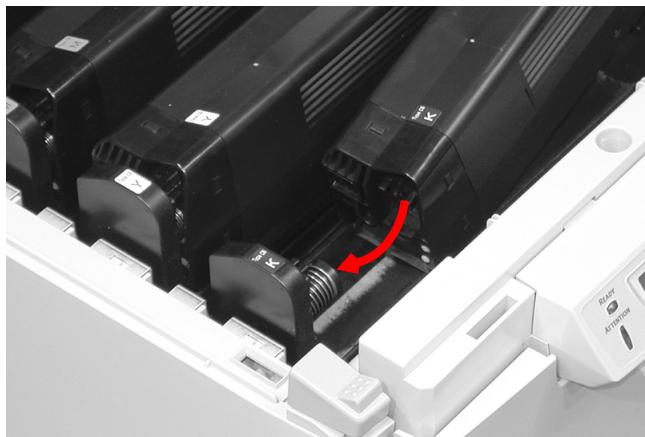

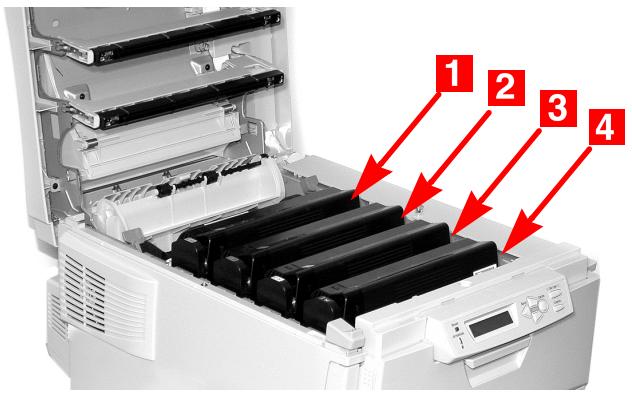

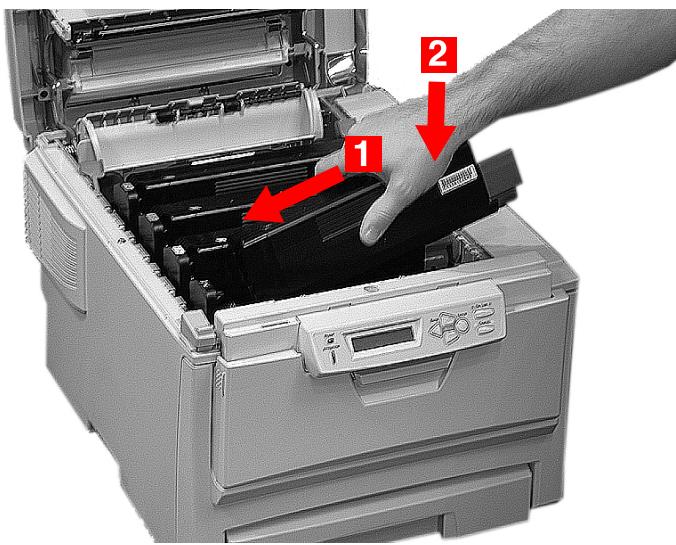

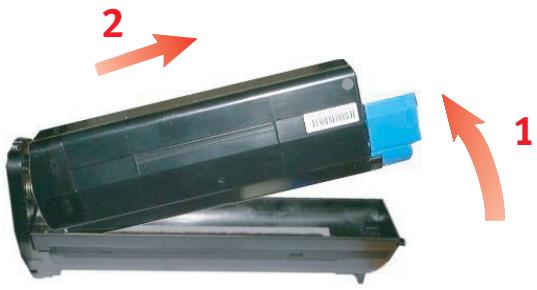

Comment puis-je remplacer une cartouche de toner ?

Ouvrez le capot de l'imprimante, retirez l'ancienne cartouche de toner en la tirant doucement, puis insérez la nouvelle cartouche en veillant à ce qu'elle soit bien en place avant de refermer le capot.

Que faire si l'imprimante fait un bruit étrange pendant l'impression ?

Vérifiez s'il y a des objets étrangers dans l'imprimante ou si les rouleaux d'alimentation sont sales. Un entretien régulier peut aider à éviter les bruits anormaux.

Comment effectuer un réinitialisation des paramètres d'usine ?

Accédez au menu des paramètres de l'imprimante, sélectionnez 'Réinitialiser' ou 'Paramètres d'usine', et suivez les instructions affichées à l'écran pour confirmer la réinitialisation.

MODE D'EMPLOI C5400DN OKI

Guide de l'utilisateur

59361602

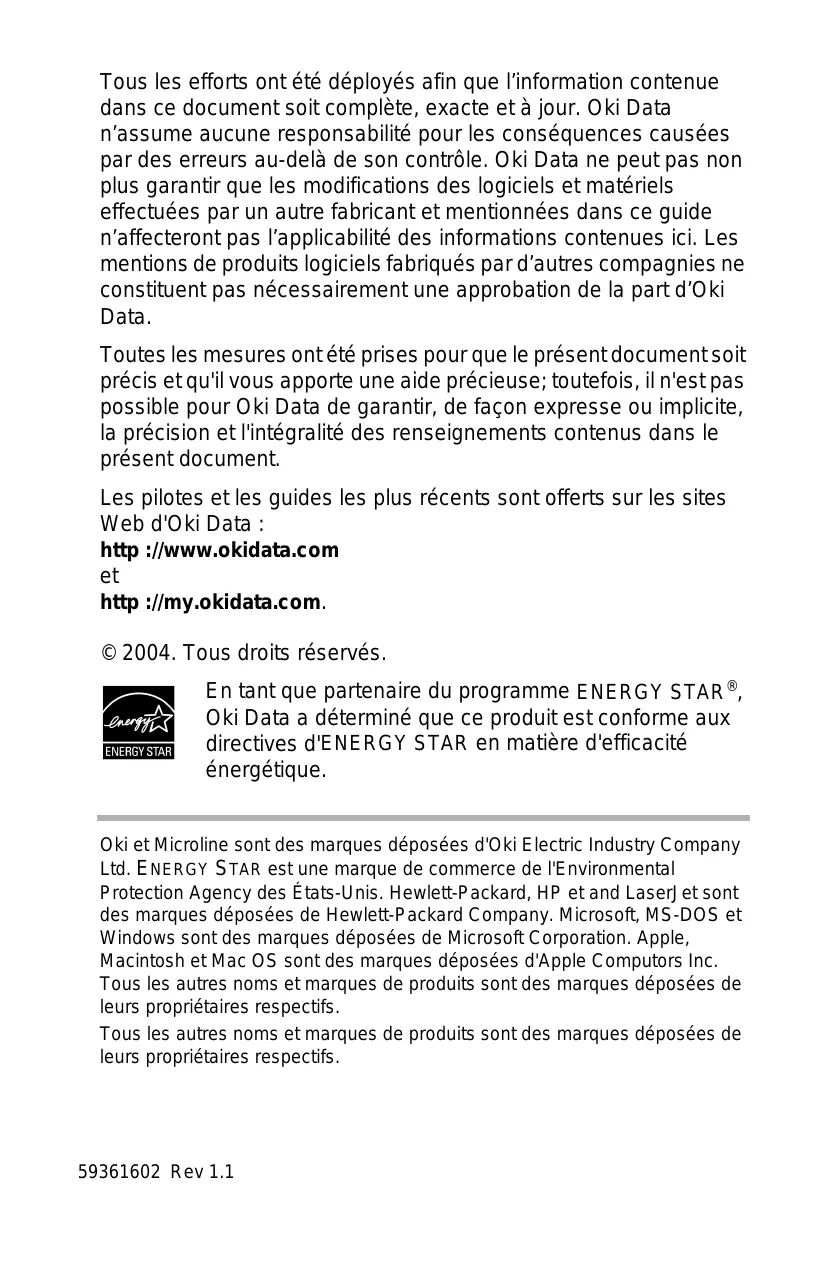

Tous les efforts ont été déployés afin que l'information contenue dans ce document soit complète, exacte et à jour. Oki Data n'assume aucune responsabilité pour les conséquences causées par des erreurs au-delà de son contrôle. Oki Data ne peut pas non plus garantir que les modifications des logiciels et matériels effectuées par un autre fabricant et mentionnées dans ce guide n'affecteront pas l'applicabilité des informations contenues ici. Les mentions de produits logiciels fabriqués par d'autres compagnies ne constituent pas nécessairement une approbation de la part d'Oki Data.

Toutes les mesures ont été prises pour que le présent document soit précis et qu’il vous apporte une aide précieuse ; toutefois, il n’est pas possible pour Oki Data de garantir, de façon expresse ou implicite, la précision et l’intégralité des renseignements contenus dans le présent document.

Les pilotes et les guides les plus récents sont offerts sur les sites Web d'Oki Data :

http://www.okidata.com

http://my.okidata.com.

© 2004. Tous droits réservés.

En tant que partenaire du programme ENERGY STAR, Oki Data a déterminé que ce produit est conforme aux directives d'ENERGY STAR en matière d'efficacité énergétique.

Oki et Microline sont des marques déposées d'Oki Electric Industry Company Ltd. ENERGY STAR est une marque de commerce de l'Environmental Protection Agency des États-Unis. Hewlett-Packard, HP et LaserJet sont des marques déposées de Hewlett-Packard Company. Microsoft, MS-DOS et Windows sont des marques déposées de Microsoft Corporation. Apple, Macintosh et Mac OS sont des marques déposées d'Apple Computers Inc.

Tous les autres noms et marques de produits sont des marques déposées de leurs propriétaires respectifs.

Présentation de l'imprimante 7 Modification de la langue d'affichage 9

Recommandations concernant les supports 10

Description des grammages de support 10 Types de support 11 Support: Bac 1 ou bac 2 optionnel 14 Support: Bac multifonction. 15 Sortie du dessus (empileuse face vers le bas) 17 Sortie arrière (empileuse face vers le haut) 17 Unité duplex (recto verso) optionnelle. 17

Chargement des supports. 18

Bacs 1 et 2 18 Bac multifonction (MF) 22

Fonctions de menu 25

Modifications des options de menu 25 Sommaire des paramètres par défaut des menus 28 Menu de l'imprimante. 42 Réglage des couleurs depuis le panneau de commande. 81

Remplacement des consommables. 85

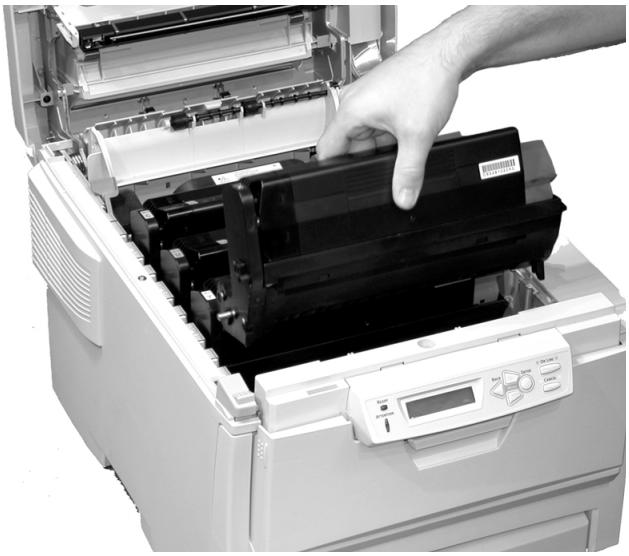

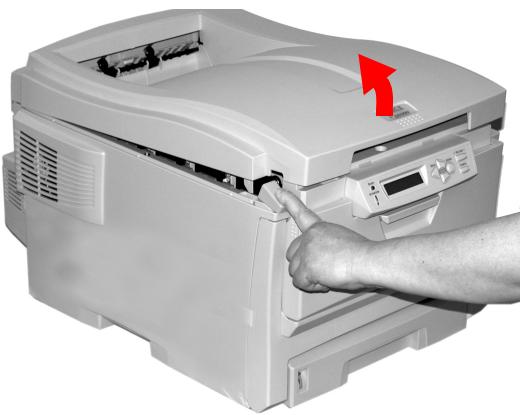

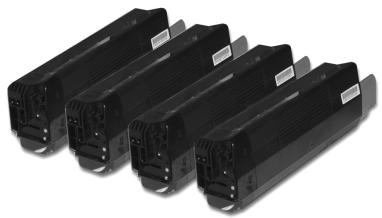

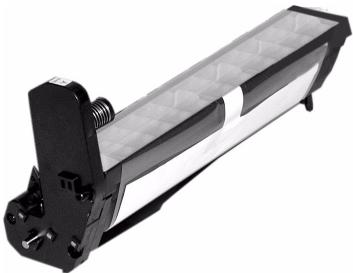

Remplacement des cartouches de toner 86 Remplacement du tambour d'image 93 Remplacement de l'unité de courroie de transfert 102 Remplacement de l'unité de fusion 108

Dépannage 134

Messages de l'écran à cristaux liquides 134 Résolution des problèmes 141 Mode de transmission en parallèle : Windows uniquement... 155

Options 156

Mémoire vive (RAM) 156 Deuxième bac à papier. 157 Unité duplex (recto verso) 158 Unité de disque dur 159

Impression couleur 165

Généralités 165

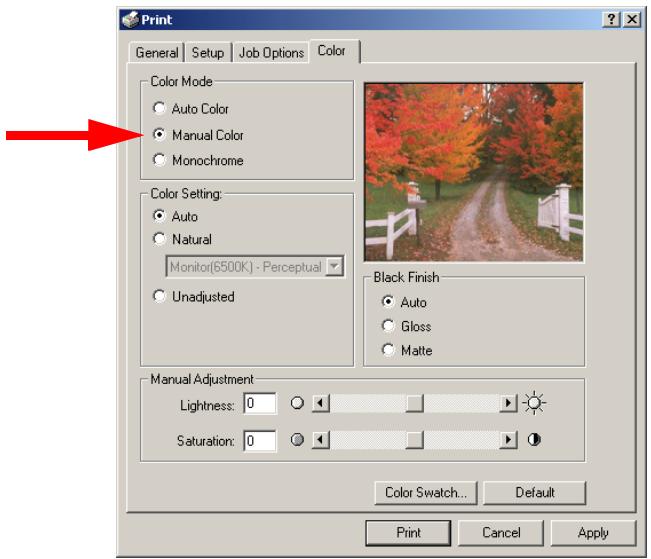

Sélection d'une méthode de concordance des couleurs 168

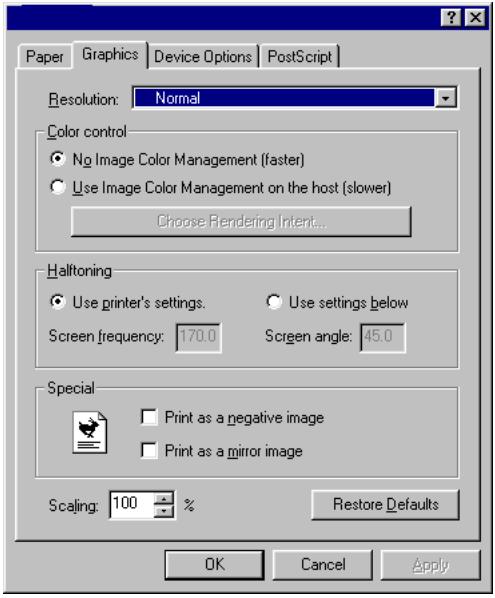

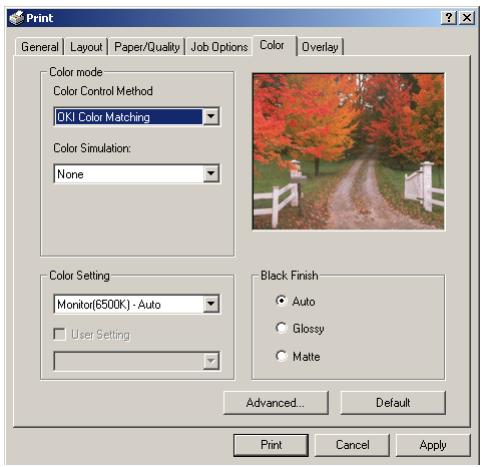

Concordance des couleurs : Pilote d’émulation PostScript... 170

Concordance des couleurs : Pilote PCL. 179

Pilote d’émulation PCL 183

Windows 98/Me/XP/NT 4.0 183

Windows 2000 212

Pilote d’émulation PostScript. 241

Windows 98/Me 241

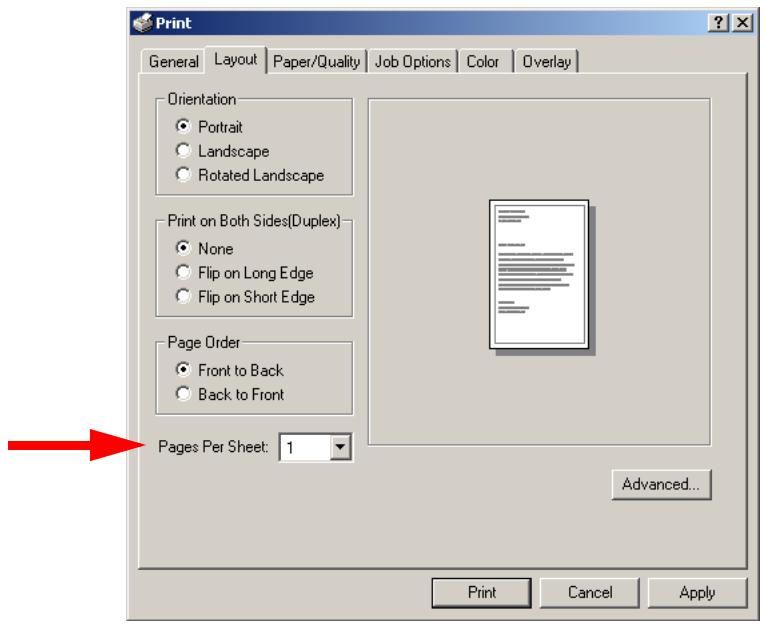

Windows 2000 et XP. 262

Windows NT 4.0 289

Utilaires 314

Présentation 314

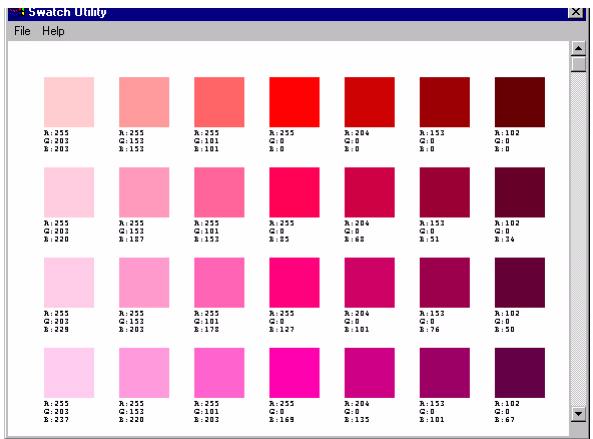

Utilitaire Color Swatch (Nuancier de couleurs). 315

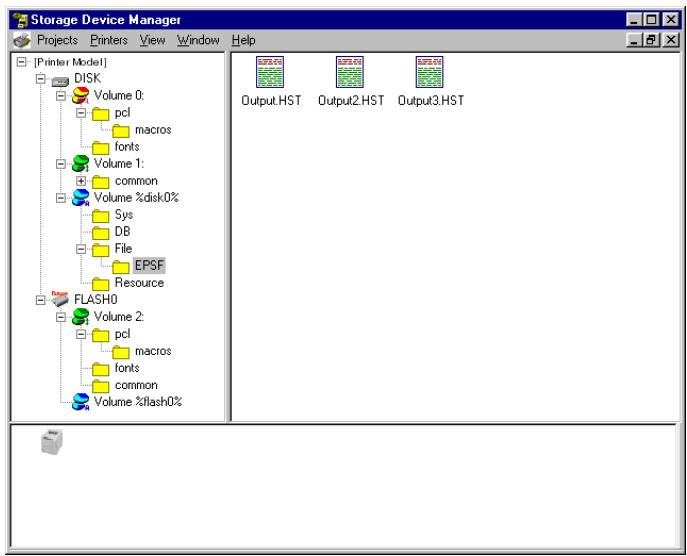

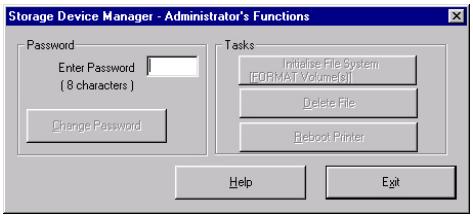

Utilitaire Storage Device Manager for Windows (Gestionnaire des unités de mémoire pour Windows) 318

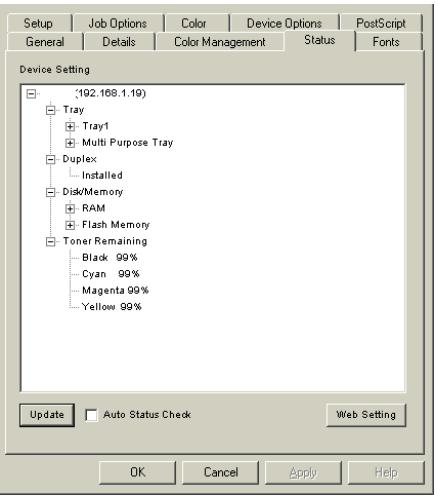

Utilitaire Network Printer Status (État de l'imprimante réseau) 350

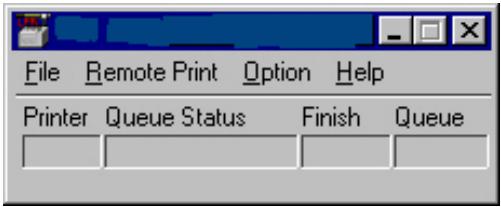

LPR Utility (Utilitaire LPR) 353

Notes, mises en garde, etc.

Une note est indiquée comme ceci. Elle fournit des informations supplémentaires en complément du texte principal et pouvant vous aider à utiliser et connaître le produit.

Important!

Un message important est indiqué comme ceci. Il fournit des informations supplémentaires pour éviter des problèmes potentiels.

Mise en GARDE!

Une mise en garde est indiquée comme ceci. Elle fournit des informations supplémentaires qui, si on les néglige, peuvent provoquer une défaillance au niveau du fonctionnement ou endommager l'équipement.

Avertissement!

Un avertissement est indiqué comme ceci. Il fournit des informations supplémentaires qui, si on les néglige, peuvent représenter un risque de blessures.

Votre nouvelle imprimante intègre plusieurs fonctionnalités avancées pour offrir des tirages précis aux couleurs vivantes, des tirages monochromes nets à très grande vitesse, et ce, sur un large éventail de supports.

Caracteristiques :

• Jusqu'à 16 pages couleur par minute.
• Jusqu'à 24 pages monochromes par minute.
• Résolution d'impression de 600 × 1200 points par pouce.
• Technologie numérique à passage unique Single Pass Color.
• Modèle C5400: émulations PCL 5C, Epson FX et IBM PPR. Modèle C5400n: émulations PostScript; PCL 5C, Epson FX et IBM PPR.
• Modèle C5400n: connexions réseau 10 Base-T et 100 Base-TX.

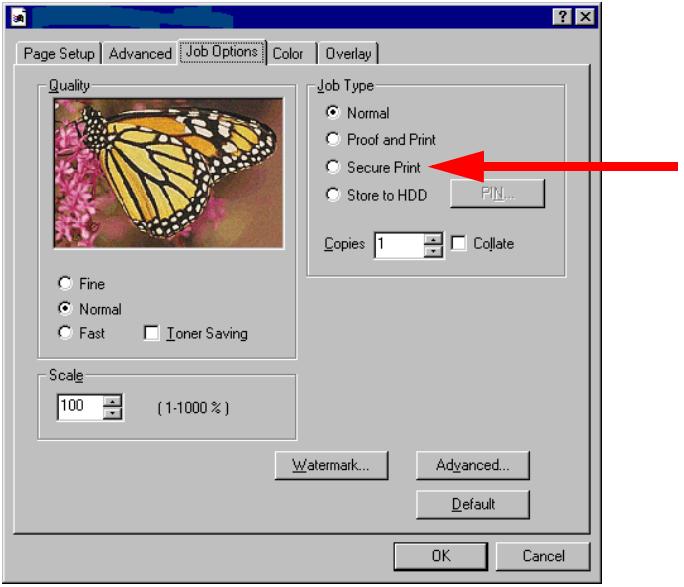

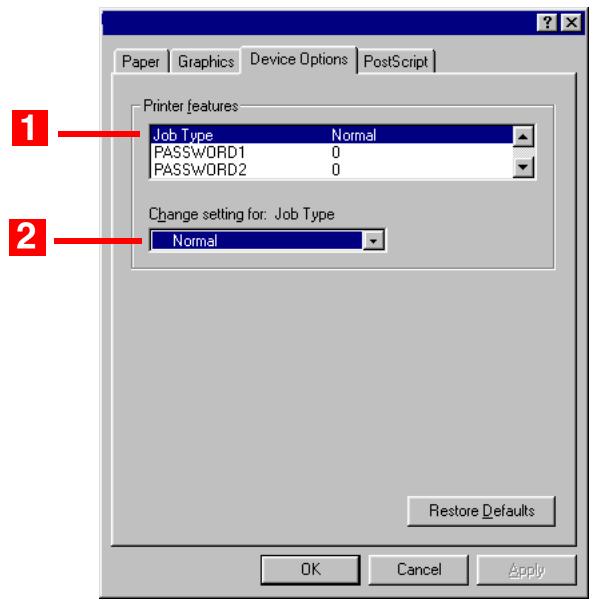

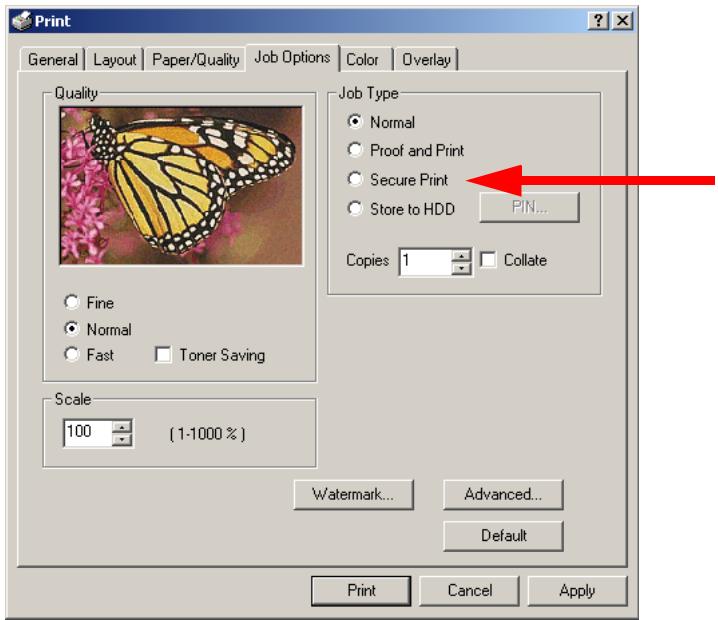

• Fonction d'impression sécurisée pour l'impression de documents confidentiels depuis le réseau.

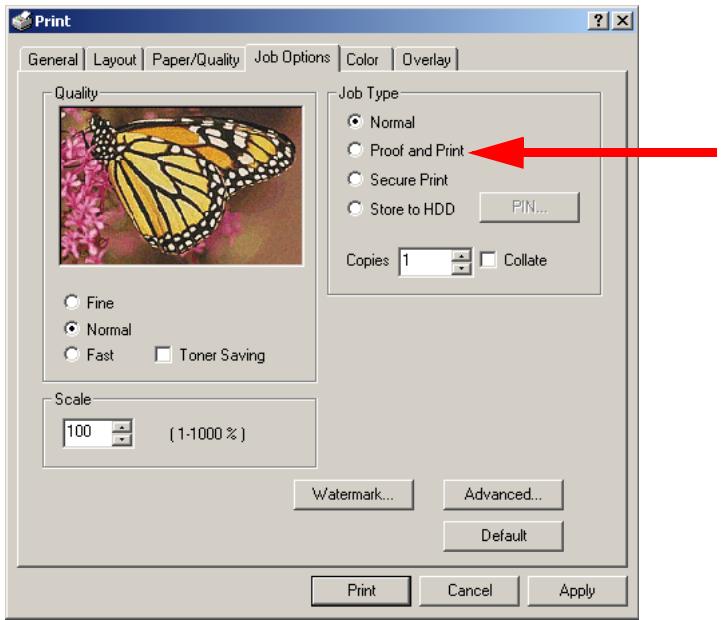

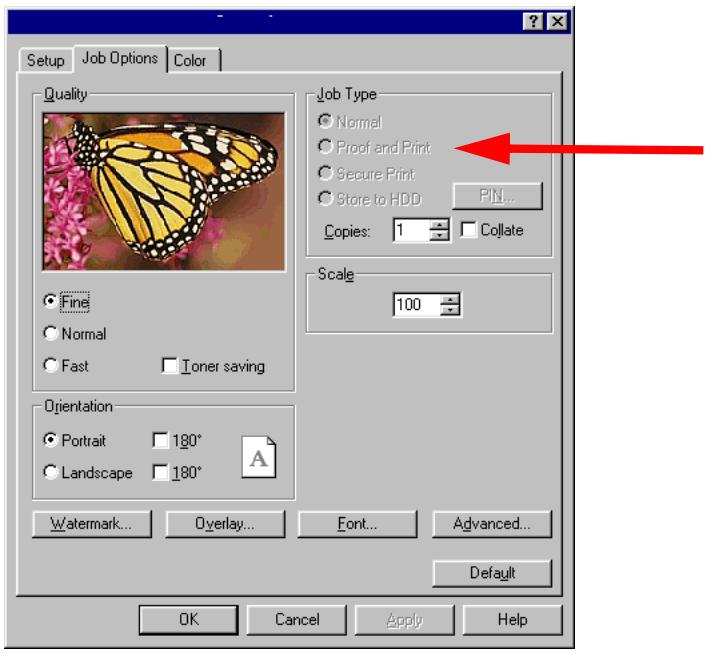

• Fonction Contrôle et impression permettant de vérifier le document avant d'en imprimer plusieurs exemplaires. Lorsque le document est correct, le reste des exemplaires peut être imprimé immédiatement sans nécessiter un nouveau traitement du document.

Options :

• Unité duplex (recto verso) pour l'impression sur deux côtés : consultez la page 158.

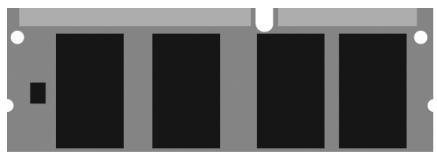

• Mémoire supplémentaire — consultez la page 156.
• 64 Mo
• 128 Mo -256Mo

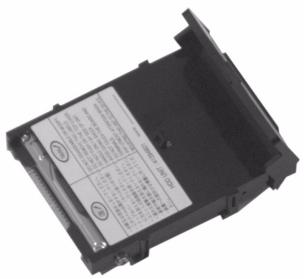

• Disque dur interne de 10 Go pour le stockage des superpositions, des macros et des polices téléchargeables, etc.: consultez la page 159.
• Deuxième bac à papier, capacité de 530 feuilles de 20 lb : consultez la page 157.

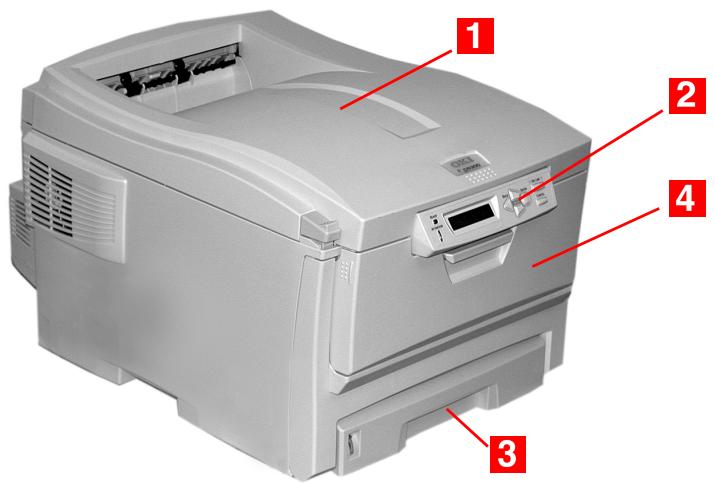

1 Empileuse de sortie, face vers le bas

Point de livraison des imprimés en standard. Peut contenir jusqu'à 250 feuilles de papier bond US de 20 lb (75 g/m²).

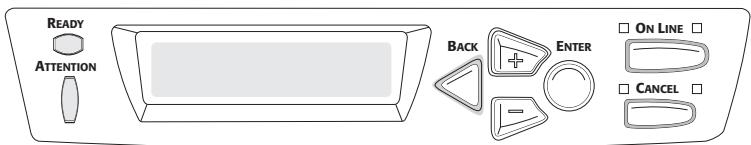

2 Panneau de commande

Commandes de l'opérateur pilotées par menus et affichage à cristaux liquides (pouvant afficher en plusieurs langues : consultez la page 9).

3 Bac à papier

Bac à papier ordinaire en standard. Peut contenir jusqu'à 300 feuilles de papier bond US de 20 lb (75 g/m²).

4 Bac multifonction

Utilisé pour les supports plus épais, les enveloppés et autres supports spéciaux. Permet également d'alimenter les feuilles individuellement.

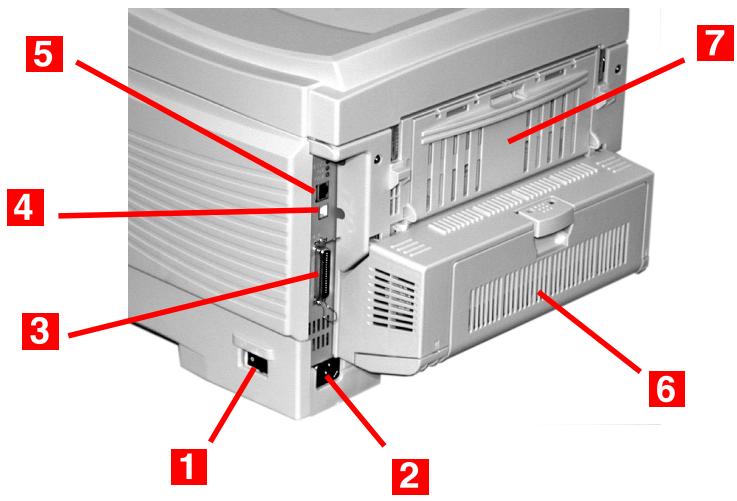

Vue arrière

1 Interrupteur marche/arrêt 2 Prise pour cordon d'alimentation 3 Interface parallèle 4 Interface USB 5 Interfaces réseau 6 Unité duplex (recto verso) optionnelle 7 Empileuse arrière (face vers le haut), capacité de 100 feuilles de papier bond US de 20 lb (75 g/m²)

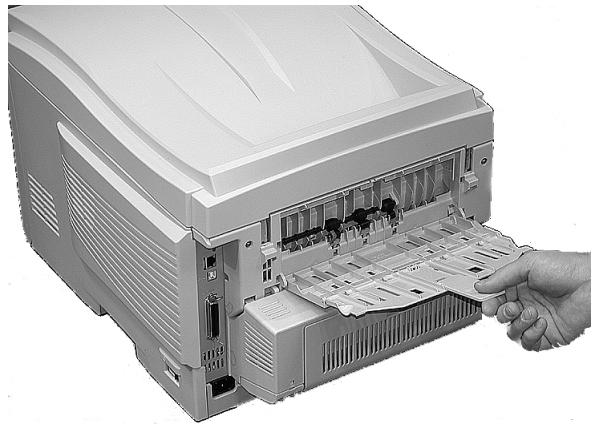

Lorsque le plateau de sortie arrière est abaissé, les imprimés sortent de l'imprimante par l’arête et sont empilés face vers le haut. Elle est utilisée généralement pour les supports plus épais. Lorsqu’il est utilisé avec le bac multifonction, le circuit papier à l’intérieur de l'imprimante est droit. Cela permet d’éviter de plier le support lorsqu’il se déplace à l’intérieur de l'imprimante ainsi que d’obtenir une alimentation du support plus fiable.

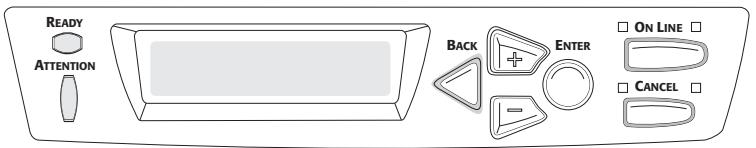

Modification de la langue d'affichage

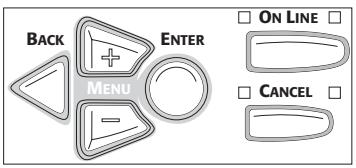

1. Appuyez à plusieurs reprises sur MENU + jusqu'à ce que l'élément de menu suivant s'affiche.

1. Appuyez sur ENTER.
2. Appuyez à plusieurs reprises sur MENU + jusqu'à ce que l'élément de menu suivant s'affiche.

SYSTEM CONFIG MENU LANGUAGE

1. Appuyez sur ENTER.
2. Appuyez à plusieurs reprises sur MENU + et/ou MENU - jusqu'à ce que la langue désirée s'affiche.
3. Appuyez sur ENTER pour sélectionner la langue.
4. Appuyez sur ON LINE pour quitter le menu et remettre l'imprimante en mode veille.

Votre imprimante prend en charge une foule de supports d'impression, y compris une gamme de grammages et de formats de supports, de transparents et d'enveloppes. Cette section fournit des conseils généraux sur le choix des supports et explique comment les utiliser.

Mise en GARDE!

Les supports doivent pouvoir résister à une température de 446°F (230 °C) pendant 0,2 seconde.

Description des grammages de support

Description	Grammages	Alim,	Unité duplex (recto verso)?	Bac de sortie
Light (Léger)	Bond US de 16 à 19 lb (de 60 à 71 g/m2)	Bac 1 Bac 2	Non	Dessusa Arrièreb
Medium (Moyen)	Bond US de 20 à 27 lb (de 75 à 101 g/m2)	Bac 1 Bac 2 Bac MF	Oui	Dessus Arrière
Heavy (Lourd)	Bond US de 28 à 32 lb (de 105 à 120 g/m2)	Bac 1 Bac 2 Bac MF	Oui (28 lb max.)	Arrière uniqu.
Ultra Heavy (Très lourd)	Bond US de 33 à 54 lb (de 124 à 203 g/m2)	Bac 2c Bac MF	Non	Arrière uniqu.

a. Empileuse, face vers le bas b. Empileuse, face vers le haut c. 47 lb (177 g/m²) max. pour bac 2

Papier

Les mêmes résultats sont obtenus en utilisant des supports pour les copieurs et les imprimantes laser. Les types de supports appropriés sont les suivants :

• Papier blanc radiant pour imprimante laser HammerMill®, bond US de 24 lb (90 g/m²) Xerox® 4024, bond US de 20 lb (75 g/m²)
• Papier pour épreuves blanc brillant 52206101 Oki®, bond US de 32 lb (120 g/m²)

• Consultez http://my.okidata.com pour obtenir les plus récentes informations sur les supports recommendés pour votre imprimante.
• Le support doit être rangé à plat et à l'abri de l'humidité, de la lumière du soleil et de toute source de chaleur.
• Un support à texture épaisse peut réduire considérablement la durée de vie du tambour d'image. La qualité d'impression peut être améliorée en modifiant le réglage support sur « Ultra Heavy » (Très lourd). Cependant, la vitesse d'impression sera réduite et il ne sera pas possible d'utiliser l'unité duplex (recto verso) en option.
• Évitez :

-d'utiliser un support humide, abimé ou enroulé - un support très enduit, glacé ou lisse - du papier dont l'en-tête est fortement gaufré, du papier rugueux ou comportant des côtés de grains très différents - des supports perforés, découpés ou dont les bords sont abîmés - du papier carbone, du papier recyclé, du papier autocopiant, du papier photosensible, du papier auto-adhésif ou du papier thermique

Enveloppes

Oui

Non

• Utilisez uniquement des enveloppes recommandées (Oki 52206301 et 52206302 : Consultez « Sélection/utilisation des supports d'impression OKI » du Guide de référence pratique C5100 pour plus d'informations).
• Les enveloppes doivent être stockées à plat et à l'abri de l'humidité, de la lumière du soleil et de toute source de chaleur.
• N'utilisez pas d'enveloppe à fenêtre ou avec des attaches métalliques.
• N'utilisez pas d'enveloppe humide, abimée ou enroulée.

Mise en GARDE!

Les supports doivent pouvoir résister à une température de 446°F (230 °C) pendant 0,2 seconde.

• Utilisez uniquement des transparents recommandés (3M CG3720, Oki 52205701).
• Évitez d'utiliser des transparents conçus pour être utilisés avec des marqueurs. Ceux-ci peuvent fondre et endommager l'unité de fusion de l'imprimante.

Étiquettes

• Les étiquettes laser blanche Avery 5161 (format litre) permettent d'obtenir des résultats optimaux avec l'imprimante. Consultez http://my.okidata.com pour obtenir les plus récentes informations sur les supports recommandés pour votre imprimante.
• N'utilisez pas de support conçu pour les imprimantes laser ou les copieurs couleur.

Mise en GARDE!

• Les étiquettes doivent recouvrir toute la feuille porteuse.
• La feuille porteuse ou la partie adhésive ne doit pas entrer en contact avec la moindre partie de l'imprimante.

Formats de support : bacs 1 et 2

Format	Alimentation		Sortie
	Bac 1	Bac 2	Dessusa	Arrièreb
Lettre (8,5 x 11 po')	R, RVc	R, RV	R, RV	R, RV
Légal-14 (8,5 x 14 po')	R, RV	R, RV	R, RV	R, RV
Légal-13,5 (8,5 x 13,5 po')	R, RV	R, RV	R, RV	R, RV
Légal-13 (8,5 x 13 po)	R, RV	R, RV	R, RV	R, RV
Executive (7,25 x 10,5 po)	R, RV	R, RV	R, RV	R, RV
(8,5 po x 13,5 po')	R, RV	R, RV	R, RV	R, RV
A5 (145 x 210 mm)	R, RV	R, RV	R, RV	R, RV
A6 (105 x 148 mm)	R	Non utilisable	Non utilisable	R
B5 (182 x 257 mm)	R, RV	R, RV	R, RV	R, RV
Personnalisé	R : min. = 3,94 x 5,83 po [100 x 148 mm]RV: min = 5,8 x 8¼ po [148 x 210 mm]R, RV: max.= 8,5 x 14 po [215,9 x 355,6 mm].	R : min. = 3,94 x 5,83 po [100 x 148 mm]RV: min = 5,8 x 8¼ po [148 x 210 mm]R, RV: max.= 8,5 x 14 po [215,9 x 355,6 mm].	R, RV	Non utilisable

a. Utilisez la sortie du dessus (empileuse face vers le bas) uniquement pour le papier bond US jusqu'à 47 lb (indice de 98 lb, 177 g/m²). b. Utilisez la sortie arrière (empileuse face vers le haut) uniquement pour le papier bond US plus lourd que 47 lb (indice de 98 lb, 177 g/m²). c. R = recto; RV = recto verso (impression sur deux côtes)

Sélection automatique

Lorsque des supports de format identique sont chargés dans le bac multifonction ou le deuxième bac en option, l'imprimante peut automatiquement sélectionner ces bacs lorsque le bac utilisé ne contient plus de support. Cette fonction est activée depuis le menu impression (Print Menu). (Consultez la page 34.)

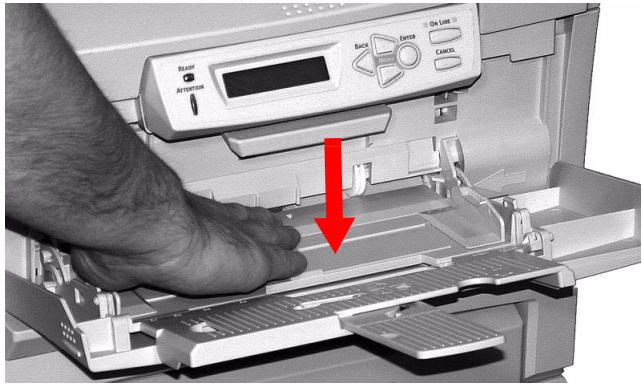

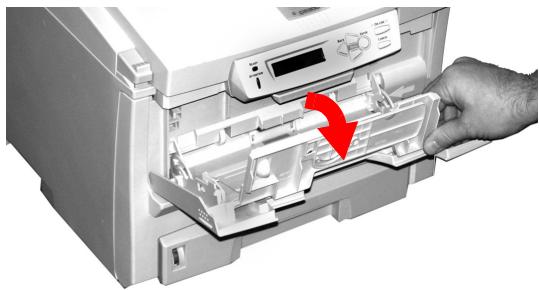

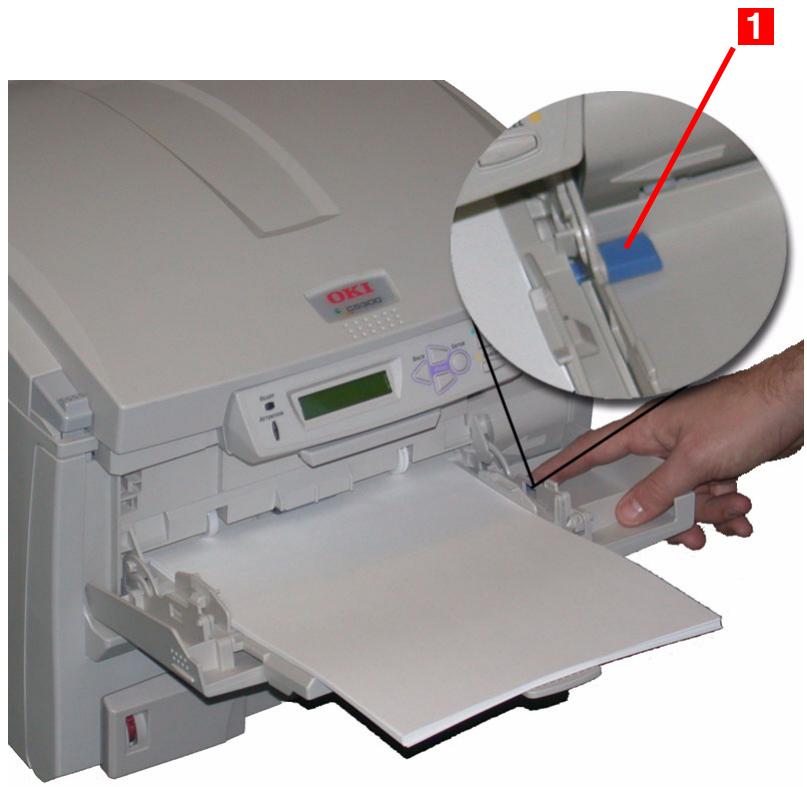

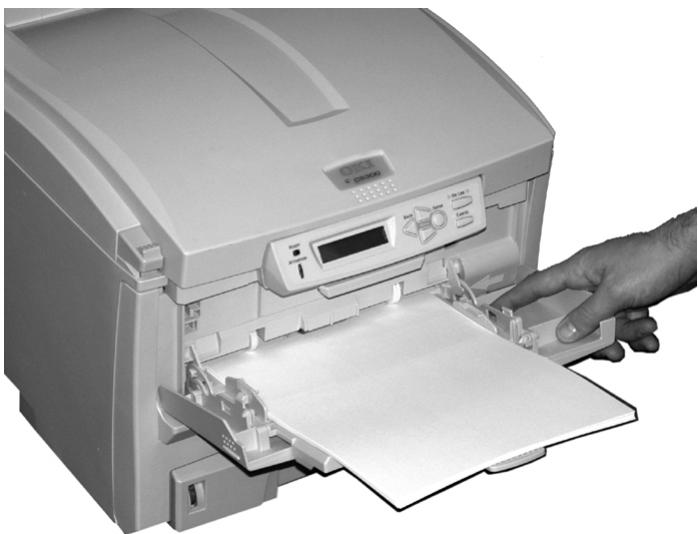

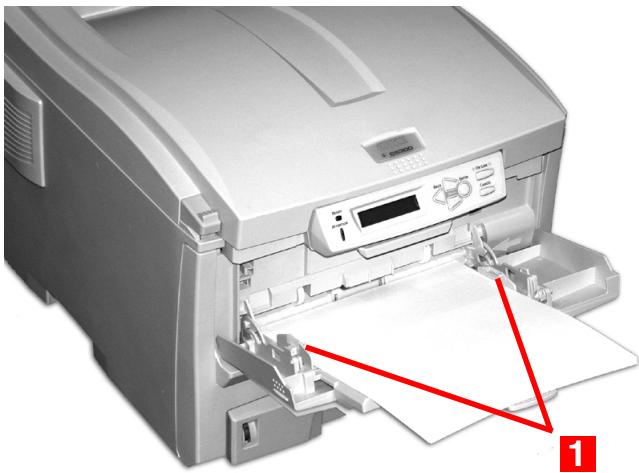

Support : bac multifonction

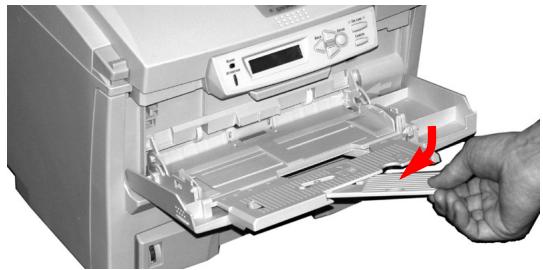

Utilisez le bac multifonction (MF) pour l'impression sur des supports cartonnés, des étiquettes, des enveloppes et des transparents, ou tout simplement pour imprimer sur du papier à en-tête, le cas échéant.

• Une pile de supports ayant une hauteur d'environ 3/8 po (10 mm) peut être chargée dans le bac multifonction (environ 10 enveloppes ou 50 transpondents).
• Les supports doivent être chargés côté d'impression vers le haut, partie supérieure engagée dans l'imprimante.
• Généralement, la sortie arrêtée (empileuse face vers le haut) est utilisée conjointement avec le bac multifonction.

Important!

L'unité duplex (recto verso) peut être utilisée uniquement avec du papier bond US de grammage d'au plus 28 lb (105 g/m², index de 58 lb). N'utilisez pas l'unité duplex (recto verso) pour l'impression sur des étiquettes, des enveloppes ou sur du papier bond US de plus de 28 lb.

Formats de support : bac multifonction

Format	Alimentation Bac MF	Sortie
		Arrièrea	Dessusb
Lettre (8,5 x 11 po)	Oui	Oui	Oui
Légal-14 (8,5 x 14 po)	Oui	Oui	Oui
Légal-13,5 (8,5 x 13,5 po)	Oui	Oui	Oui
Légal-13 (8,5 x 13 po)	Oui	Oui	Oui
Executive (7,25 x 10,5 po)	Oui	Oui	Oui
(8,5 x 13,5 po')	Oui	Oui	Oui
A5 (145 x 210 mm)	Oui	Oui	Oui
B5 (182 x 257 mm)	Oui	Oui	Oui
Enveloppes (COM-10)	Oui	Oui	Non

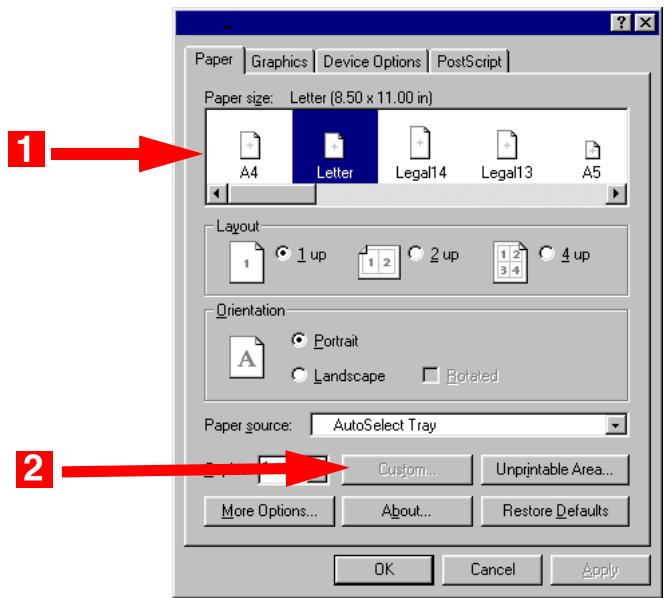

Personnalisé : min. = 3,94 x 5,83 po [100 x 148 mm]; max.= 8,5 x 14 po [216 x 356 mm] ou bannièrec	Oui	Oui	Non

a. Utilisez la sortie arrêtée (empileuse face vers le haut) pour l'impression sur des supports plus épais, des transparents, des enveloppes et des étiquettes. b. Utilisez la sortie du dessus (empileuse face vers le bas) uniquement pour le papier bond US jusqu'à 47 lb (index de 98 lb, 177 g/m²). c. Spécifications pour les bannières :

• Longueur : jusqu'à 47 po (1,2 m)
• Plage de largeurs = 8,25 po à 8,50 po (210 mm à 215,9 mm)
• Plage de grammages = bond US de 28 lb à 34 lb (105g/m² à 128 g/m²)
• Chemin = sortie arrière (empileuse face vers le haut) uniquement - Alimentez une feuille à la fois.

Sortie du dessus (empileuse face vers le bas)

• Peut contenir jusqu'à 250 feuilles de papier bond US ordinaire de 20 lb (index de 42 lb, 75 g/m²).
• Peut contenir du papier bond US jusqu'à 47 lb (index de 98 lb, 176 g/m²).
• Les pages sont imprimées selon l'ordre de lecture (page 1 en premier ; dernière page sur le dessus de la pile, face vers le bas).

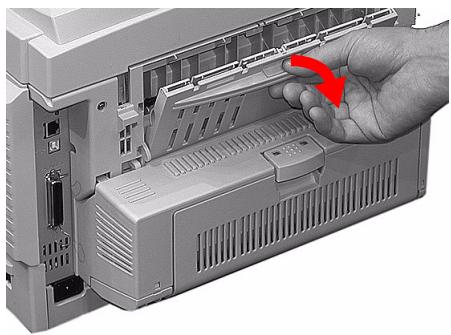

Sortie arrière (empileuse face vers le haut)

Le plateau de l'empileuse face vers le haut située à l'arrière de l'imprimante devrait être déployé, ainsi que son extension, lorsque son utilisation est requise. De cette manière, le papier sort en suivant ce chemin, indépendamment des paramètres des pilotes.

• L'empileuse face vers le haut peut contenir jusqu'à 100 feuilles de papier bond US ordinaire de 20 lb (index de 42 lb, 75 g/m²).
• Peut contenir du papier bond US jusqu'à 54 lb (index de 113 lb, 203 g/m²).
• Les pages sont imprimées face d'impression vers le haut ; pour les documents comptant plusieurs pages, sélectionnez l'impression en ordre inversé dans la boîte de dialogue Imprimer pour que les pages soient empilées dans l'ordre correct.

Utilisez toujours cette empileuse ainsi que le bac multifonction pour les supports plus lourds que le papier bond US de 47 lb (index de 98 lb, 176 g/m²).

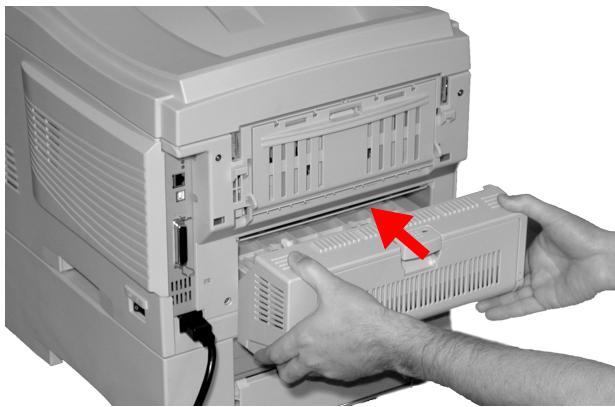

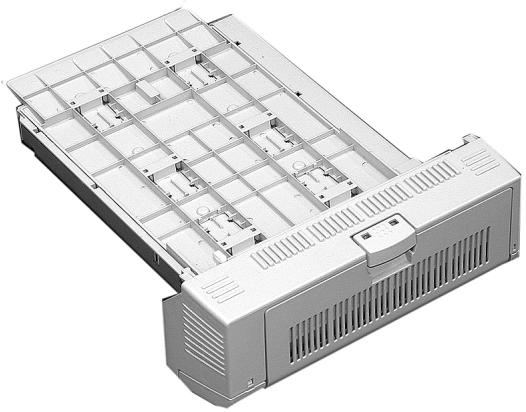

Unité duplex (recto verso) optionnelle

Cette option permet d'effectuer l'impression recto verso automatique sur la même plage de formats de papier que le second bac à papier optionnel (c'est-à-dire tous les formats du bac 1, à l'exception de A6), en utilisant du papier bond US de 20 lb à 28 lb (index de 42 lb à 58 lb, 75 g/m² à 105 g/m²).

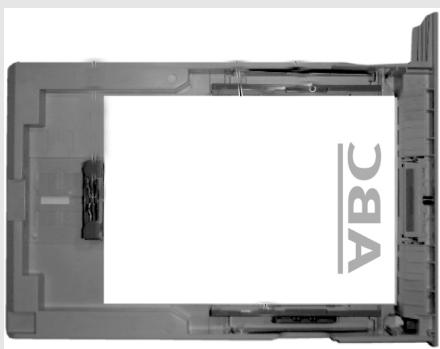

Bacs 1 et 2

Lorsque le deuxième bac à papier optionnel est installé :

• Si vous imprimez à partir du premier bac (celui du haut), vous pouvez sortir le deuxième bac à papier (celui du bas) et charger des supports dans ce dernier au cours de l'impression.
• Si vous imprimez à partir du deuxième bac (celui du bas), ne sortez pas le premier bac à papier (celui du haut) au cours de l'impression, au risque de causeur un bourrage.

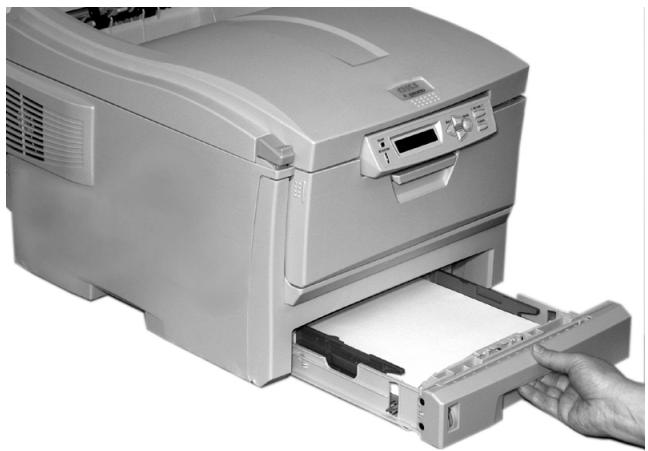

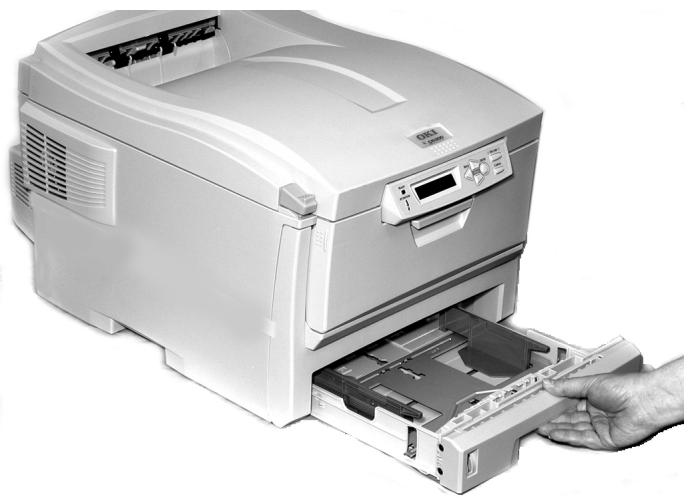

• Sortez le bac à papier de l'imprimante.

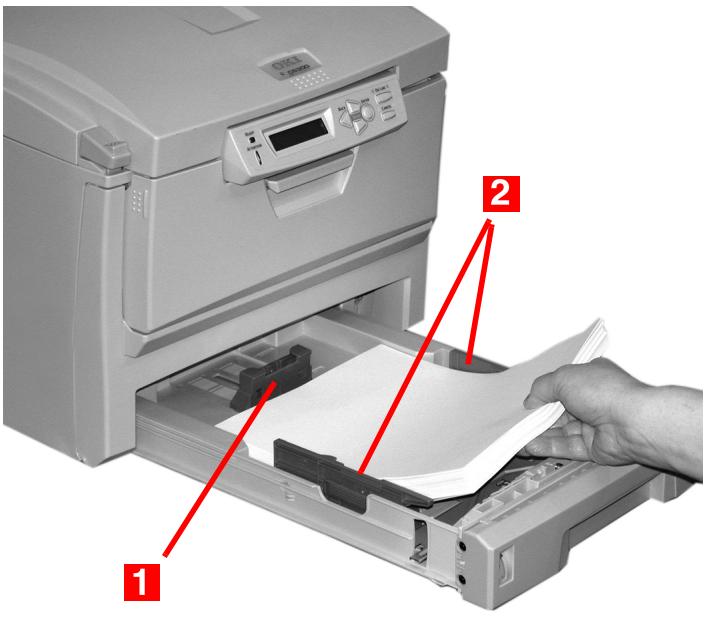

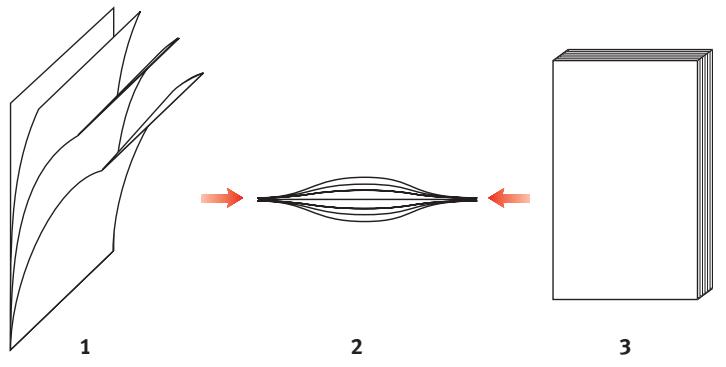

1. Ventilez le papier à charger sur les bords (1) et au centre (2), puis tapotez les bords de la pile de papier sur une surface plane pour aligner les feuilles (3).

1. Chargez le papier face vers le bas, en s'assurant que la butée arrière (1) et les guides papier (2) sont ajustés au format du papier.

Chargez le papier à en-tête face d'impression vers le bas, avec le bord supérieur orienté vers l'avant de l'imprimante.

1. Remettez le bac à papier en place.

Pour éviter les bourrages papier :

• Ne laissez aucun espace entre le support, les guides papier et la butée arrête.
• Ne remplissez pas trop le bac à papier. La capacité du bac à papier dépend du type de support utilisé.
• Ne chargez pas de support endommagé.
• Ne chargez pas des documents de types et de formats différents en même temps.
• Ne sortez pas le bac à papier au cours de l'impression (à l'exception du deuxième bac, tel que décrit ci-dessus).

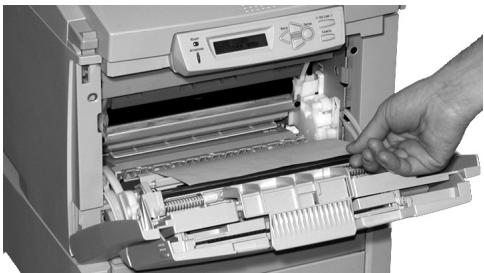

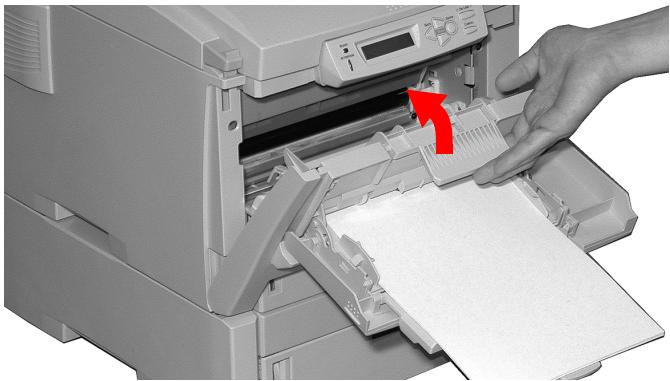

Bac multifonction (MF)

Le bac multifonction peut contenir une pile de supports d'environ 3/8 po (10 mm) de hauteur, ce qui correspond à environ 10 enveloppes ou 50 transparents.

N'utilisez pas de pile ayant une hauteur supérieure à 3/8 po (10 mm).

1. Ouvrez le bac multifonction.

1. Appuyez sur le plateau.

1. Chargez le support et réglez les guides papier (1) au format de support utilisé.

• Papier à en-tête :
• Impression recto : Chargez le côté imprimé vers le haut et le bord supérieur dans l'imprimante.
• Impression duplex (recto verso): Chargez le côté imprimé vers le bas et le bord inférieur dans l'imprimante. (L'unité duplex (recto verso) doit être installée.)
• Enveloppes : Chargez le côté d'impression vers le haut (volet face vers le bas), le bord supérieur vers la gauche et le côté couvert dans l'imprimante. N'utilisez pas d'enveloppes pour l'impression recto verso.
• Appuyez sur le levier de verrouillage bleu (1) vers la pile de support pour soulever le plateau et le placer en position d'alimentation.

Cette section décrit les menus accessibles depuis le panneau de commande de l'imprimante et affichés sur l'écran de celui-ci.

Les paramètres des pilotes d'imprimante Windows peuvent avoir préséance sur un grand nombre de ces paramètres. Toutefois, il est possible de régler plusieurs paramètres du pilote dans « Printer Settings » (Réglages de l'imprimante), qui prendront implicitement les valeurs saisies dans les menus d'imprimante.

Modifications des options de menu

1. Appuyez sur + pour activer le mode Menu.
2. Appuyez sur + ou - pour faire défiler tous les menus jusqu'à ce que le menu désiré s'affiche.

Les menus et options offerts varient selon les options installées sur l'imprimante.

1. Appuyez sur ENTER pour accéder au menu.
2. Appuyez sur + / - pour faire défiler les options du menu. Lorsque l'objet à modifier s'affiche, appuyez sur ENTER.
3. Appuyez sur + / - pour faire défiler les paramètres offerts pour cet élément.
4. Lorsque le paramètre désiré s'affiche, appuyez sur ENTER. Un astérisque (*) s'affiche à côté du paramètre sélectionné, et ce dernier clignote.
5. Pour terminer :

a. Après avoir terminé de sélectionner les paramètres dans le menu, appuyez sur ON LINE pour valider les sélections et quitter le menu. b. Si vous désirez effectuer des modifications supplémentaires, appuyez sur BACK pour valider le paramètre.

• Pour modifier un autre paramètre dans le même menu, appuyez sur MENU +/ MENU - pour faire défiler les éléments du menu jusqu'à l'élément désiré, puis observez les étapes 5 à 7.
• Pour modifier le paramètre d'un élément dans un autre menu, appuyez de nouveau sur BACK, puis observez les étapes 2 à 7.

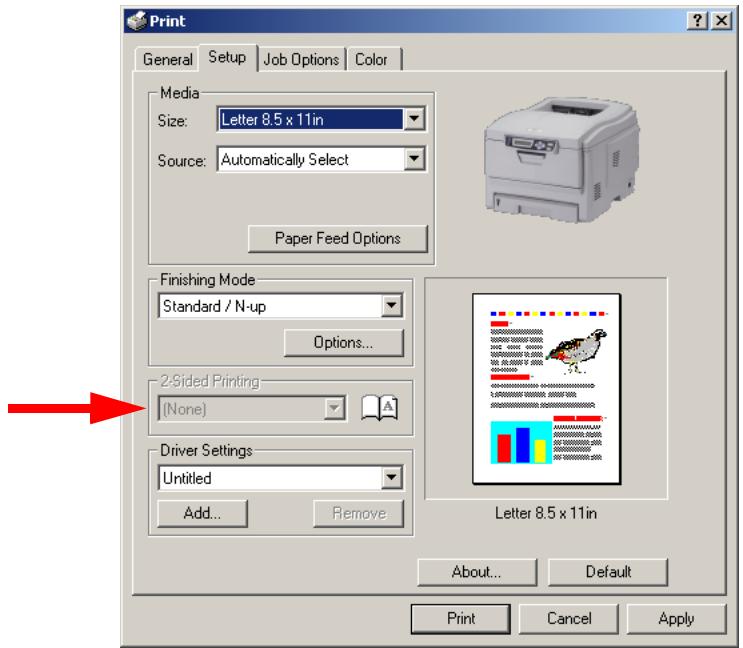

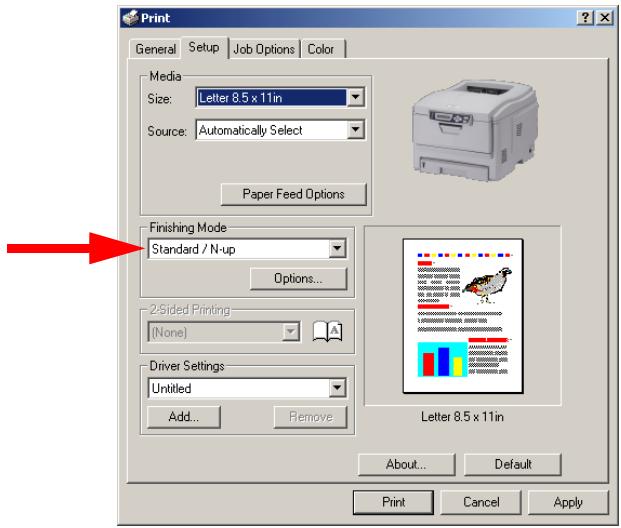

Pour activer l'impression duplex (recto verso) (le paramètre par défaut est OFF (NON)) :

1. Appuyez sur MENU + pour activer le mode Menu.
2. Appuyez à plusieurs reprises sur MENU + et/ou MENU - jusqu'à ce que ce qui suit s'affiche.

PRINT MENU (MENU IMPRESSION)

1. Appuyez sur ENTER pour accéder au menu d'impression.

COPIES

1. Appuyez à plusieurs reprises sur MENU + et/ou MENU – jusqu'à ce que ce qui suit s'affiche.

DUPLEX (RECTO VERSO)

OFF (NON)

1. Appuyez sur ENTER pour sélectionner ce paramètre.
2. Appuyez sur MENU + pour sélectionner le paramètre ON (OUI) :

DUPLEX (RECTO VERSO)

ON (OUI)

La deuxième ligne de l'affichage clignote.

1. Appuyez sur ENTER pour sélectionner le nouveau paramètre :

DUPLEX (RECTO VERSO)

ON (OUI)

Un astérisque (*) s'ajoute sur la deuxième ligne de l'affichage.

1. Appuyez sur ON LINE pour valider le nouveau paramètre et quitter le menu.

L'imprimante passe au mode Veille.

Valeurs par défaut des menus

Note : Les menus/éléments dotés d’une croix (†) s’affichent uniquement lorsque l’option appropriée (p. ex., unité de disque dur, deuxième bac à papier, etc.) est installée.

Menu	Élément	Paramètre par défaut
PRINT JOBS MENU (MENU TRAVAUX IMPRESSION)†	ENTER PASSWORD (ENTRER MOT DE PASSE)	****
	SELECT JOB (SELECTIONNER TRAVAIL)	ALL JOBS (TOUS LES TRAVAUX)
INFORMATION MENU (MENU INFORMATIONS)	PRINT MENU MAP (IMPRIMER MAPPE MENU)	[EXECUTE] (EXÉCUTER)
	PRINT FILE LIST (IMPRIMER LISTE FICHIERS)	[EXECUTE] (EXÉCUTER)
	PRINT PCL FONT (IMPRIMER POLICES PCL)	[EXECUTE] (EXÉCUTER)
	PRINT PSE FONT (IMPRIMER POLICES PSE)	[EXECUTE] (EXÉCUTER)
	PRINT PPR FONT (IMPRIMER POLICES PPR)	[EXECUTE] (EXÉCUTER)
	PRINT FX FONT (IMPRIMER POLICES FX)	[EXECUTE] (EXÉCUTER)
	DEMO1 (DéMO1)	[EXECUTE] (EXÉCUTER)
SHUTDOWN MENU (MENU EXTINCTION)†	PRINT ERROR LOG (IMPRIMER JOURNAL ERREUR)	[EXECUTE] (EXÉCUTER)
	SHUTDOWN START (DéBUT EXTINCTION)	[EXECUTE] (EXÉCUTER)

Note : Les menus/éléments dotés d’une croix (†) s’affichent uniquement lorsque l’option appropriée (p. ex., unité de disque dur, deuxième bac à papier, etc.) est installée.

Menu	Élément	Paramètre par défaut
PRINT MENU (MENU IMPRESSION)	COPIES	1
	DUPLEX (RECTO VERSO)	OFF (NON)
	PAPER FEED (ALIMENTATION PAPIER)	TRAY1 (BAC1)
	AUTO TRAY SWITCH (COMM AUTO BAC)	ON (OUI)
	TRAY SEQUENCE (SEQUENCE BAC)	DOWN (BAS)
	MP TRAY USAGE (UTIL BAC MF)	DO NOT USE (NE PAS UTILISER)
	MEDIA CHECK (VÉRIF. FORMAT)	ENABLE (ACTIVÉ)
	RESOLUTION (RÉSOLUTION)	600x1200DPI (600 X 1 200 PPP)
	TONER SAVE MODE (MODE ÉCONOMIE TONER)	OFF (NON)
	MONO-PRINT SPEED (VITESSE NB)	AUTO SPEED (VITESSE AUTO)
	ORIENTATION	Portrait
	LINES PER PAGE (LIGNES PAR PAGES)	60 LINES (60 LIGNES)
	EDIT SIZE (MODIFIER FORMAT)	CASSETTE SIZE (FORMAT BAC)
MEDIA MENU (MENU SUPPORT)	TRAY1 PAPERSIZE (FORMAT BAC 1)	LETTER (LETTRE)
MEDIA MENU (MENU SUPPORT) (cont.)	TRAY1 MEDIATYPE (TYPE PAPIER BAC1)	PLAIN (STANDARD)

Note : Les menus/éléments dotés d’une croix (†) s’affichent uniquement lorsque l’option appropriée (p. ex., unité de disque dur, deuxième bac à papier, etc.) est installée.

Menu	Élément	Paramètre par défaut
	TRAY1 MEDIAWEIGHT (GRAM. BAC1)	MEDIUM (MOYEN)
	TRAY2 PAPERSIZE (FORMAT PAPIER BAC 2)†	LETTER (LETTRE)
	TRAY2 MEDIATYPE (TYPE PAPIER BAC 2)†	PLAIN (STANDARD)
	TRAY2 MEDIAWEIGHT (GRAM. BAC 2)†	MEDIUM (MOYEN)
	MP TRAY PAPERSIZE (FORMAT BAC MF)	LETTER (LETTRE)
	MP TRAY MEDIATYPE (TYPE PAPIER BAC MF)	PLAIN (STANDARD)
	MP TRAY MEDIAWEIGHT (GRAM. BAC MF)	MEDIUM (MOYEN)
	UNIT OF MEASURE (UNITÉ DE MESURE)	INCH (POUCE)
	X DIMENSION (DIMENSION X)	8.5 INCH (8,5 POUCES)
	Y DIMENSION (DIMENSION Y)	11 INCH (11 POUCES)
COLOR MENU (MENU COULEUR)	DENSITY CONTROL (CONTRÔL DE DENSITÉ)	AUTO
	ADJUST DENSITY (RÉGLER DENSITÉ)	[EXECUTE] (EXÉCUTER)

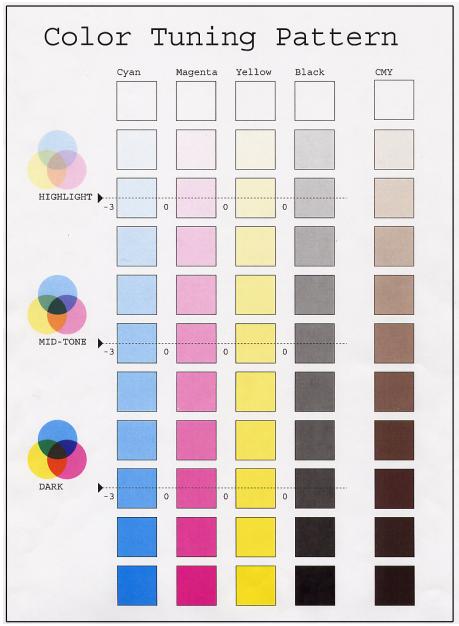

	COLOR TUNING (AJUSTEMENT COULEURS)	PRINT PATTERN (MIRE D'IMPRESSION)
COLOR MENU (MENU COULEUR) (cont.)	C HIGHLIGHT (TONS CLAIRS C)	0

Note : Les menus/éléments dotés d’une croix (†) s’affichent uniquement lorsque l’option appropriée (p. ex., unité de disque dur, deuxième bac à papier, etc.) est installée.

Menu	Élément	Paramètre par défaut
	C MID-TONE (TONS MOYENS C)	0
	C DARK (TONS FONCÉS C)	0
	M HIGHLIGHT (TONS CLAIRS M)	0
	M MID-TONE (TONS MOYENS M)	0
	M DARK (TONS FONCÉS M)	0
	Y HIGHLIGHT (TONS CLAIRS J)	0
	Y MID-TONE (TONS MOYENS J)	0
	Y DARK (TONS FONCÉS J)	0
	K HIGHLIGHT (TONS CLAIRS N)	0
	K MID-TONE (TONS MOYENS N)	0
	K DARK (TONS FONCÉS N)	0
	C DARKNESS (LUMINOSITÉ C)	0
	M DARKNESS (LUMINOSITÉ M)	0
COLOR MENU (MENU COULEUR) (cont.)	Y DARKNESS (LUMINOSITÉ J)	0
	K DARKNESS (LUMINOSITÉ N)	0

Note : Les menus/éléments dotés d’une croix (†) s’affichent uniquement lorsque l’option appropriée (p. ex., unité de disque dur, deuxième bac à papier, etc.) est installée.

Menu	Élément	Paramètre par défaut
	AJST REGISTRATION (RÉGLER CADRAGE)	[EXECUTE] (EXÉCUTER)
	C REG FINE AJST (RÉGL. PRÉCIS CAL. C)	0
	M REG FINE AJST (RÉGL. PRÉCIS CAL. M)	0
	Y REG FINE AJST (RÉGL. PRÉCIS CAL. J)	0
	INK SIMULATION (SIMULATION ENCRE)	OFF (NON)
	UCR	LOW (BAS)
	CMY100% DENSITY (DENSITÉ 100 % CMJ)	DISABLE (DÉSACTIVÉ)
	CMYK CONVERSION (CONVERSION CMJN)	ON (OUI)
SYS CONFIG MENU (MENU CONFIG SYSTÈME)	POW SAVE TIME (DÉLAI ÉCONOMIE ÉNERGIE)	60 MIN
	PERSONALITY (PERSONNALITÉ)	AUTO EMULATION (ÉMULATION AUTO)
	PARA PS-PROTOCOL (PROTOCOLE PARA PS)	ASCII
	USB PS-PROTOCOL (PROTOCOLE USB PS)	RAW
SYS CONFIG MENU (MENU CONFIG SYSTÈME) (cont.)	CLRABLE WARNING (ERREUR EFFACABLE)	ON (OUI)
	AUTO CONTINUE (CONTINUER AUTO)	OFF (NON)

Note : Les menus/éléments dotés d’une croix (†) s’affichent uniquement lorsque l’option appropriée (p. ex., unité de disque dur, deuxième bac à papier, etc.) est installée.

Menu	Élément	Paramètre par défaut
	MANUAL TIMEOUT (TEMPOR. MANUELLE)	60 SEC
	WAIT TIMEOUT (DÉLAI D'ATTENTE)	40 SEC
	LOW TONER (TONER BAS)	CONTINUE (CONTINUER)
	JAM RECOVERY (REPRISE SUR BOURRAGE)	ON (OUI)
	ERROR REPORT (RAPPORT ERREURS)	OFF (NON)
	LANGUAGE (LANGUE)	ENGLISH (ANGLAIS)
PCL EMULATION (ÉMULATION PCL)	FONT SOURCE (SOURCE POLICE)	RESIDENT (RÉSIDENT)
	FONT NO (N° POLICE)	I000
	FONT PITCH (PAS POLICE)	10.00 CPI (10,00 CPP)
	FONT HEIGHT (HAUTEUR POLICE)	12.00 POINT (12,00 POINTS)
	SYMBOL SET (JEU SYMBOLES)	PC-8
	A4 PRINT WIDTH (LARGEUR IMPRESSION A4)	78 COLUMN (78 COLONNES)
PCL EMULATION (ÉMULATION PCL) (cont.)	WHITE PAGE SKIP (SAUTER PAGE BLANCHE)	OFF (NON)
	CR FUNCTION (FONCTION RC)	CR (RC)

Note : Les menus/éléments dotés d’une croix (†) s’affichent uniquement lorsque l’option appropriée (p. ex., unité de disque dur, deuxième bac à papier, etc.) est installée.

Menu	Élément	Paramètre par défaut
	LF FUNCTION (FONCTION SL)	LF (SL)
	PRINT MARGIN (MARGE IMPRESSION)	NORMAL
	TRUE BLACK (NOIR VRAI)	OFF (NON)
	PEN WIDTH ADJUST (AJUST. LARGEUR PEN)	ON (OUI)
PPR EMULATION (ÉMULATION PPR)	CHARACTER PITCH (PAS CARACTÈRES)	10 CPI (10 CPP)
	FONT CONDENSE (CONDenser POLICE)	12CPI TO 20CPI (12 CPP À 20 CPP)
	CHARACTER SET (JEU CARACTÈRES)	SET-2 (JEU 2)
	SYMBOL SET (JEU SYMBOLES)	IBM-437
	LETTER O STYLE (STYLE LETTRE O)	DISABLE (DÉSACTIVÉ)
	ZERO CHARACTER (CARACTÈRE Zéro)	NORMAL
	LINE PITCH (PAS DE LIGNE)	6 LPI (6 LPP)
	WHITE PAGE SKIP (SAUTER PAGE BLANCHE)	OFF (NON)
PPR EMULATION (ÉMULATION PPR) (cont.)	CR FUNCTION (FONCTION RC)	CR (RC)
	LF FUNCTION (FONCTION SL)	LF (SL)

Note : Les menus/éléments dotés d’une croix (†) s’affichent uniquement lorsque l’option appropriée (p. ex., unité de disque dur, deuxième bac à papier, etc.) est installée.

Menu	Élément	Paramètre par défaut
	LINE LENGTH (LONGUEUR LIGNE)	80 COLUMN (80 COLONNES)
	FORM LENGTH (LONGUEUR FORMULAIRE)	11 INCH (11 POUCES)
	TOF POSITION (POSITION HAUT DE PAGE)	0.0 INCH (0,0 POUCE)
	LEFT MARGIN (MARGE GAUCHE)	0.0 INCH (0,0 POUCE)
	FIT TO LETTER (DIMENSIONNER À LETTRE)	ENABLE (ACTIVÉ)
	TEXT HEIGHT (HAUTEUR TEXTE)	SAME (MÊME)
FX EMULATION (ÉMULATION FX)	CHARACTER PITCH (PAS CARACTERES)	10 CPI (10 CPP)
	CHARACTER SET (JEU CARACTERES)	SET-2 (JEU 2)
	SYMBOL SET (JEU SYMBOLES)	IBM-437
	LETTER O STYLE (STYLE LETTRE O)	DISABLE (DÉSACTIVÉ)
	ZERO CHARACTER (CARACTERÉ ZÉRO)	NORMAL
FX EMULATION (ÉMULATION FX) (CONT.)	LINE PITCH (PAS DE LIGNE)	6 LPI (6 LPP)
	WHITE PAGE SKIP (SAUTER PAGE BLANCHE)	OFF (NON)

Note : Les menus/éléments dotés d’une croix (†) s’affichent uniquement lorsque l’option appropriée (p. ex., unité de disque dur, deuxième bac à papier, etc.) est installée.

Menu	Élément	Paramètre par défaut
	CR FUNCTION (FONCTION RC)	CR (RC)
	LINE LENGTH (LONGUEUR LIGNE)	80 COLUMN (80 COLONNES)
	FORM LENGTH (LONGUEUR FORMULAIRE)	11 INCH (11 POUCES)
	TOF POSITION (POSITION HAUT DE PAGE)	0.0 INCH (0,0 POUCE)
	LEFT MARGIN (MARGE GAUCHE)	0.0 INCH (0,0 POUCE)
	FIT TO LETTER (DIMENSIONNER À LETTRE)	ENABLE (ACTIVÉ)
	TEXT HEIGHT (HAUTEUR TEXTE)	SAME (MÊME)
PARALLEL MENU (MENU PARALLÈLE)	PARALLEL (PARALLÈLE)	ENABLE (ACTIVÉ)
	BI-DIRECTION (BIDIRECTIONNEL)	ENABLE (ACTIVÉ)
	ECP	ENABLE (ACTIVÉ)
	ACK WIDTH (LARGEUR REP)	NARROW (COURTE)
	ACK/BUSY TIMING (PROGRAM. REP/OCCUPÉ)	ACK IN BUSY (REP - OCCUPÉ)
	I-PRIME	DISABLE (DÉSACTIVÉ)

Note : Les menus/éléments dotés d’une croix (†) s’affichent uniquement lorsque l’option appropriée (p. ex., unité de disque dur, deuxième bac à papier, etc.) est installée.

Menu	Élément	Paramètre par défaut
PARALLEL MENU (MENU PARALLÈLE) (cont.)	OFFLINE RECEIVE (RéCEPTION HORS LIGNE)	DISABLE (DÉSACTIVÉ)
USB MENU (MENU USB)	USB	ENABLE (ACTIVÉ)
	SOFT RESET (REDÉMARRAGE À CHAUD)	DISABLE (DÉSACTIVÉ)
	SPEED (VITESSE)	480 Mbps
	OFFLINE RECEIVE (RéCEPTION HORS LIGNE)	DISABLE (DÉSACTIVÉ)
	SERIAL NUMBER (NO DE SÉRIE)	ENABLE (ACTIVÉ)
NETWORK MENU (MENU RÉSEAU)	TCP/IP	ENABLE (ACTIVÉ)
	NETBEUI	ENABLE (ACTIVÉ)
	NETWARE	ENABLE (ACTIVÉ)
	ETHERTALK	ENABLE (ACTIVÉ)
	FRAME TYPE (TYPE DE TRAME)	AUTO
	IP ADDRESS SET (DéF ADRESSE IP)	AUTO
	IP ADDRESS (ADRESSE IP)	192.168.100.100
NETWORK MENU (MENU RÉSEAU) (cont.)	SUBNET MASK (MASQUE SOUS-RÉSEAU)	255.255.255.000
	GATEWAY ADDRESS (ADRESSE PASSENELLE)	192.168.100.254

Note : Les menus/éléments dotés d’une croix (†) s’affichent uniquement lorsque l’option appropriée (p. ex., unité de disque dur, deuxième bac à papier, etc.) est installée.

Menu	Élément	Paramètre par défaut
	INITIALIZIZE NIC? (INitialISER CARTE RÉSEAU?)	[EXECUTE] (EXÉCUTER)
	WEB/IPP	ENABLE (ACTIVÉ)
	TELNET	ENABLE (ACTIVÉ)
	FTP	ENABLE (ACTIVÉ)
	SNMP	ENABLE (ACTIVÉ)
	LAN	NORMAL
	HUB LINK SETTING (RÉGLAGE LIEN CONCENTR)	AUTO NEGOTIATE (NÉGOCIATION AUTO)
MEMORY MENU (MENUMÉMOIRE)†	RECEIVE BUF SIZE (CAP MÉM TAMPON)	AUTO
	RESOURCE SAVE (SAUVEGARDER RESSOURCE)	OFF (NON)
	FLASH INITIALIZIZE (INitialISER MÉM FLASH)	[EXECUTE] (EXÉCUTER)
DISK MAINTENANCE (MAINTENANCE DISQUE)†	HDD INITIALIZIZE (INitialISER DISQUE DUR)	[EXECUTE] (EXÉCUTER)
	PARTITION SIZE (TAILLE PARTITION)	Sans objet
	HDD FORMATTING (FORMATAGE DISQUE DUR)	[EXECUTE] (EXÉCUTER)
SYS ADJUST MENU (MENU AJUST. SYSTème)†	X ADJUST (AJUSTEMENT X)	0.00 MILLIMETER (0,00 MILLIMÈTRE)

Note : Les menus/éléments dotés d’une croix (†) s’affichent uniquement lorsque l’option appropriée (p. ex., unité de disque dur, deuxième bac à papier, etc.) est installée.

Menu	Élément	Paramètre par défaut
SYS ADJUST MENU (MENU AJUST. SYSTÈME)† (cont.)	Y ADJUST (AJUSTEMENT Y)	0.00 MILLIMETER (0,00 MILLIMÈTRÉ)
	DUPLEX X ADJUST (AJUSTEMENT X DUPEX)	0.00 MILLIMETER (0,00 MILLIMÈTRÉ)
	DUPLEX Y ADJUST (AJUSTEMENT Y DUPEX)	0.00 MILLIMETER (0,00 MILLIMÈTRÉ)
	PCL TRAY2 ID# (N° ID BAC 2 PCL)†	5
	PCL MP TRAY ID# (N° ID BAC MF PCL)	4
	DRUM CLEANING (NETTOYAGE TAMBOUR)	OFF (NON)
	HEX DUMP (DéCHARGEMENT HEX)	[EXECUTE] (EXÉCUTER)
MAINTENANCE MENU (MENU MAINTENANCE)	MENU RESET (RÉINIT MENU)	[EXECUTE] (EXÉCUTER)
	SAVE MENU (SAUVER CONFIG.)	[EXECUTE] (EXÉCUTER)
	POWER SAVE (ÉCONOMIE ÉNERGIE)	ENABLE (ACTIVÉ)
	PAPER BLACK SET (OPTION NOIR DU PAPIER)	0
	PAPER COLOR SET (OPTION COULEUR DU PAPIER)	0
	TRNSPR BLACK SET (OPTION NOIR TRANSPR)	0

Note : Les menus/éléments dotés d’une croix (†) s’affichent uniquement lorsque l’option appropriée (p. ex., unité de disque dur, deuxième bac à papier, etc.) est installée.

Menu	Élément	Paramètre par défaut
MAINTENANCE MENU (MENU MAINTENANCE) (cont.)	TRANSPR COLOR SET (OPTION COULEUR TRANSPR)	0
USAGE MENU (MENU UTILISATION)	TRAY1 PAGE COUNT (CPT BAC1)	nnnn
	TRAY2 PAGE COUNT (CPT BAC2)†	nnnn
	MPT PAGE COUNT (CPT BAC MF)	nnnn
	COLOR PAGE COUNT (CPTE PAGES COULEUR)	nnnn
	MONO PAGE COUNT (NB PAGES NOIR)	nnnn
	K DRUM LIFE (DURÉE TAMBOUR N)	REMAINING nn% (nn % RESTANT)
	C DRUM LIFE (DURÉE TAMBOUR C)	REMAINING nn% (nn % RESTANT)
	M DRUM LIFE (DURÉE TAMBOUR M)	REMAINING nn% (nn % RESTANT)
	Y DRUM LIFE (DURÉE TAMBOUR J)	REMAINING nn% (nn % RESTANT)
	BELT LIFE (DURÉE COURROIE)	REMAINING nn% (nn % RESTANT)

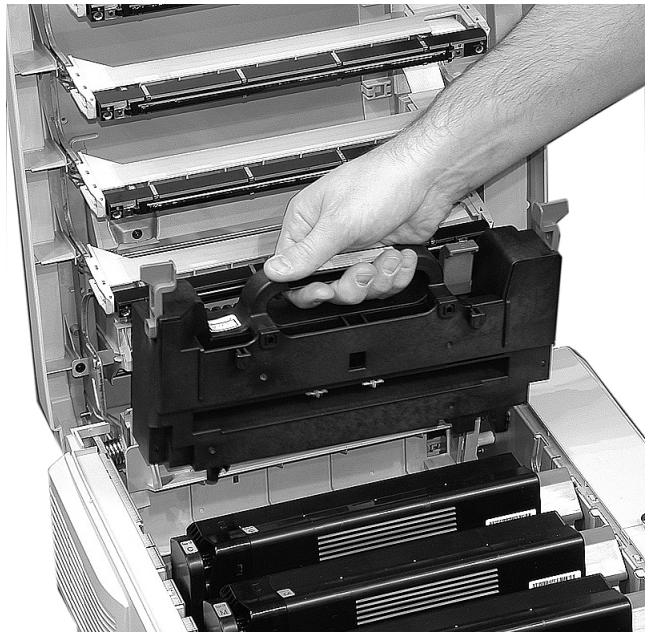

	FUSER LIFE (DURÉE UNITÉ FUSION)	REMAINING nn% (nn % RESTANT)
	K TONER (TONER N)	REMAINING nn% (nn % RESTANT)
	C TONER (TONER C)	REMAINING nn% (nn % RESTANT)

Note : Les menus/éléments dotés d’une croix (†) s’affichent uniquement lorsque l’option appropriée (p. ex., unité de disque dur, deuxième bac à papier, etc.) est installée.

Menu	Élément	Paramètre par défaut
USAGE MENU (MENU UTILISATION) (cont.)	M TONER (TONER M)	REMAINING nn% (nn % RESTANT)
	Y TONER (TONER J)	REMAINING nn% (nn % RESTANT)

Menu de l'imprimante

Ce menu s'affiche seulement si le disque dur optionnel est installé.

Éléments	Action	Explication
ENTER PASSWORD(ENTRER MOT DE PASSE)	****	Appuyez sur MENU + et MENU – pour entrer un chiffre du mot de passer, puis appuyez sur ENTER pour passer au chiffre suivant.
SELECT JOB(SELECTIONNER TRAVAIL)	NO JOBS (PAS DE TRAVAUX)ALL JOBS (TOUS LES TRAVAUX)FILE NAME #1 (NOM DU FICHIER N° 1)…FILE NAME #n (NOM DU FICHIER N° n)	Sélectionnez le travail que vous poulez imprimer.

Information Menu (Menu informations)

Élément	Action	Explication
PRINT MENU MAP (IMPRIMER MAPME MENU)	EXECUTE (EXÉCURTER)	Pour imprimer la liste des paramètres courants des menus. Les informations concernant l'imprimante sont également indiqués dans la partie supérieure de chacune des pages imprimées.
PRINT FILE LIST (IMPRIMER LISTE FICHIERIS)	EXECUTE (EXÉCURTER)	Imprime une liste des fichiers de la mémoire flash ou du disque dur optionnel (consultez "Unité de disque dur" on page 159).
PRINT PCL FONT (IMPRIMER POLICES PCL)	EXECUTE (EXÉCURTER)	Imprime une liste des polices PCL internes, plus celles stockées dans la mémoire morte (fente 0) et sur le disque dur optionnel (consultez "Unité de disque dur" on page 159).
PRINT PSE FONT (IMPRIMER POLICES PSE)	EXECUTE (EXÉCURTER)	Imprime une liste des polices d'émulation Postscript internes.
PRINT PPR FONT (IMPRIMER POLICES PPR)	EXECUTE (EXÉCURTER)	Imprime une liste des polices d'émulation IBM ProPrinter III XL internes, y compris celles téléchargées dans la mémoire flash ou sur le disque dur optionnel (consultez "Unité de disque dur" on page 159).
PRINT FX FONT (IMPRIMER POLICES FX)	EXECUTE (EXÉCURTER)	Imprime une liste des polices d'émulation Epson FX internes, y compris celles téléchargées dans la mémoire flash ou sur le disque dur optionnel (consultez "Unité de disque dur" on page 159).
DEMO1 (DéMO1)	EXECUTE (EXÉCURTER)	Pour imprimer la page de démonstration intégrée.
PRINT ERROR LOG (IMPRIMER JOURNAL ERREUR)	EXECUTE (EXÉCURTER)	Imprime une liste des erreurs stockées dans la mémoire de l'imprimante.

Note : Les valeurs par défaut sont indiquées en gras.

Éléments	Paramètres	Explication
COPIES	1 à 999	Permet d'indiquer le nombre d'exemplaires à imprimer d'un document.

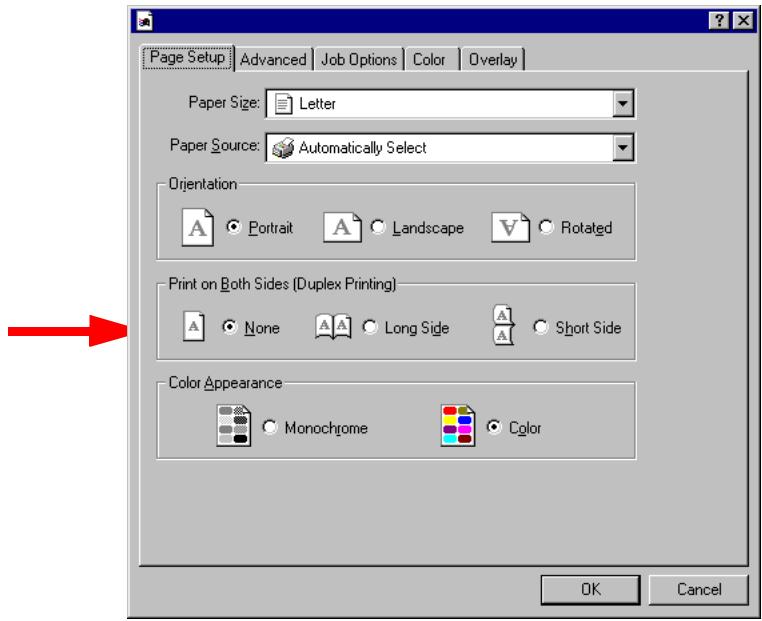

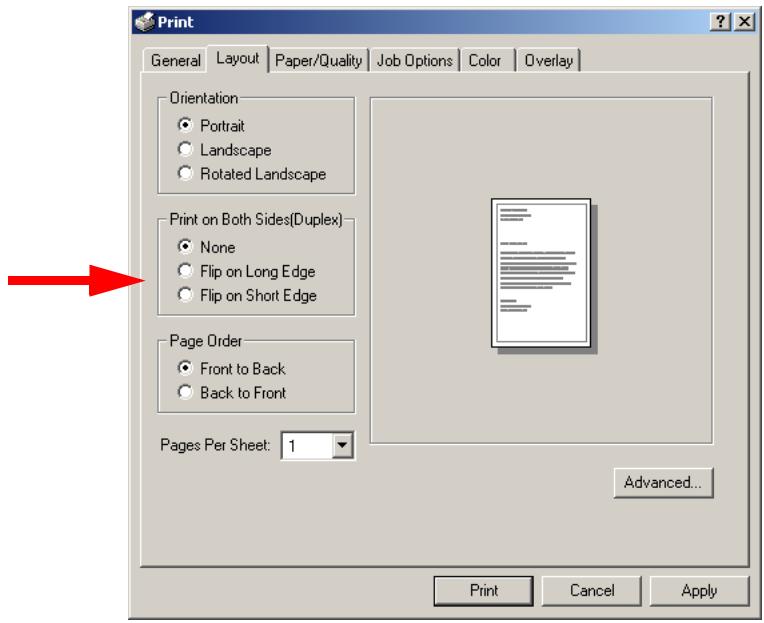

DUPLEX (RECTO VERSO)	ON (OUI)OFF (NON)	Active et désactive la fonction d'impression recto versso si cette option est installée.
PAPER FEED(ALIMENTATION PAPIER)	TRAY1 (BAC1)TRAY2 (BAC2)MP TRAY (BAC MF)	Permet de sélectionner le bac à utiliser.
AUTO TRAY SWITCH (COMM AUTO BAC)	ON (OUI)OFF (NON)	Lorsque deux bacs contiennent le même type de support, l'imprimante peut sélectionner automatiquement, pendant un travail d'impression, un autre bac lorsque le bac courant ne contient plus de support.
TRAY SEQUENCE(SÉQUENCE BAC)	DOWN (BAS)UP (HAUT)PAPER FEED TRAY(BAC ALIM PAPIER)	Définit la série par laquelle l'imprimante sélectionnera un autre bac contenant le même support que le bac courant lorsque ce dernier ne comporte plus de support pendant un travail d'impression.
MP TRAY USAGE(UTIL BAC MF)	DO NOT USE (NE PAS UTILISER)WHEN MISMATCH XXX (QUAND NON CONCORD XXX)	Lorsqu'un document à imprimer nécessite un format de support différent de celui du bac courant, l'imprimante alimente automatiquement le support depuis le bac multifonction. Lorsque cette fonction est désactivée, l'imprimante s'accêté et requiert le chargement du format de support approprié.

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
MEDIA CHECK (VÉRIF. FORMAT)	ENABLE (ACTIVÉ) DISABLE (DéSACTIVÉ)	Sélectionnez DISABLE (DéSACTIVÉ) si vous désirez que l'imprimante ne vérifie pas la concordance du format de support chargé avec le format requis du document envoyé à l'impression.

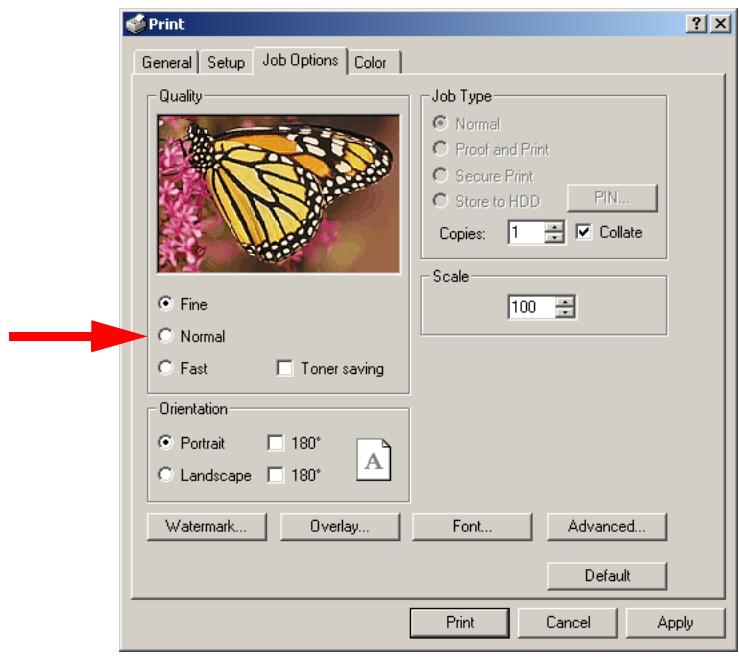

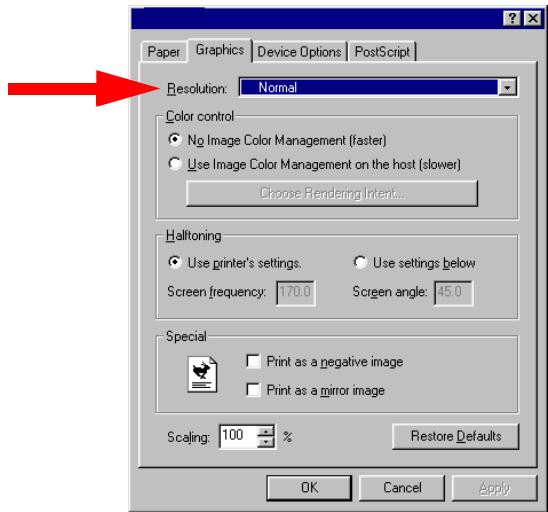

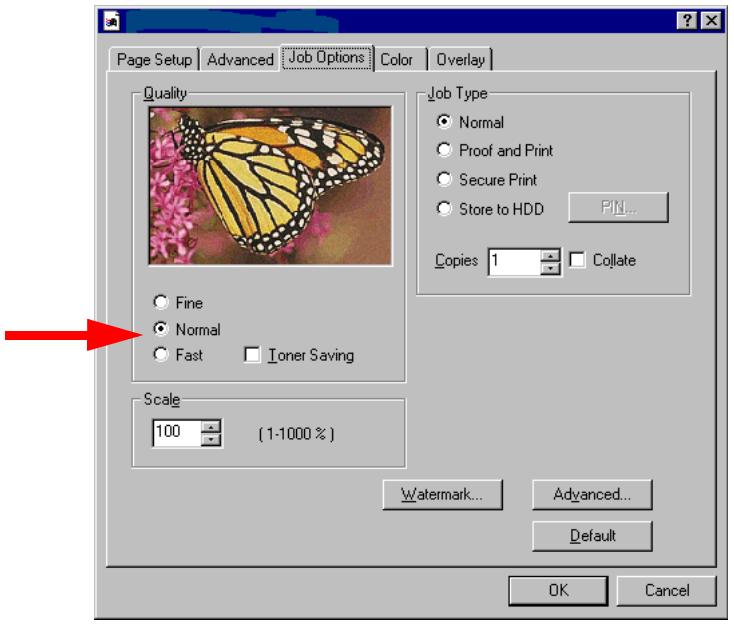

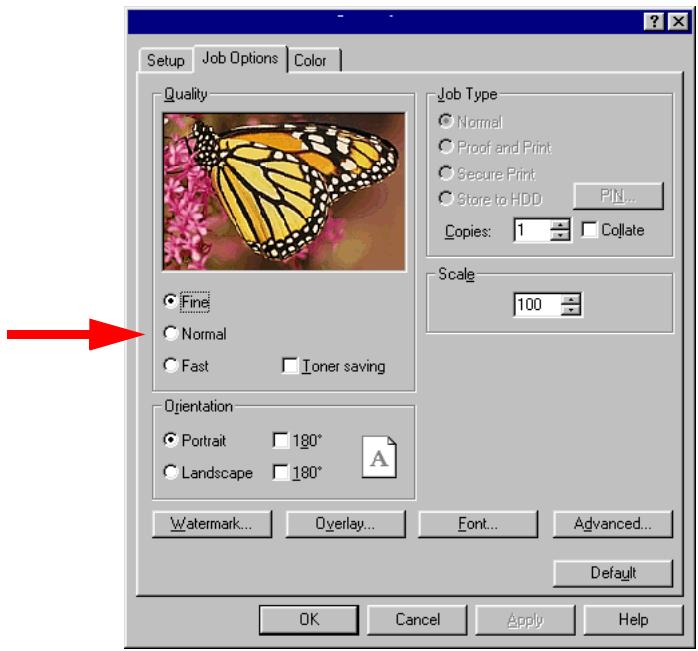

RESOLUTION (RÉSOLUTION)	600x1200DPI (600 X 1 200 PPP) 600DPI (600 PPP)	Si vous n'avez pas besoin d'une résolution de 600 x 1200 PPP, utilisez 600 DPI pour imprimer plus vite, pour réduire la mémoire de l'imprimante et la quantité de toner utilisé.
TONER SAVE MODE (MODE ÉCONOMIE TONER)	OFF (NON) ON (OUI)	Réduit la quantité de toner utilisé pour l'imagerie. La fonction d'économie de toner donne des documents imprimés plus clairs, mais est plus économique.

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
MONO-PRINT SPEED (VITESSE NB)	AUTO SPEED (VITESSE AUTO) MONO 24PPM (MONO 24 PPM) COLOR SPEED (VITESSE COULEUR) MIXED SPEED (VITESSE MIXTE)	Permet de sélectionner la vitesse d'impression.Si vous imprimez uniquement des documents couleur, sélectionnez COLOR SPEED (VITESSE COULEUR). Si vous imprimez uniquement des documents monochromes, sélectionnez MONO 24PPM (MONO 24 PPM). AUTO SPEED (VITESSE AUTO) définit la vitesse d'impression selon le type de la première page imprimée (couleur ou monochrome). Si vous imprimez un document compteant une première page couleur et que les pages suivantes sont monochromes, sélectionnez MIXED SPEED (VITESSE MIXTE).
ORIENTATION	PORTRAIT LANDSCAPE (PAYSAGE)	Sélectionne l'orientation des pages par défaut. Portrait : Paysage :
LINES PER PAGE (LIGNES PAR PAGES)	5 à 128 LIGNES Défaut = 60 LIGNES	Fixe le nombre de lignes de texte par page quand du texte brut est reçu de systèmes autres que Windows.

Note : Les valeurs par défaut sont indiquées en gras.

Éléments	Paramètres	Explication
EDIT SIZE (MODIFIER FORMAT)	CASSETTE SIZE (FORMAT BAC)
	LETTER (LETTRE)
	EXECUTIVE
	LÉGAL 14
	LÉGAL 13,5
	LÉGAL 13
	A4, A5, A6, B5
	CUSTOM	Définit la taillie de la zone d'impression de la page pour l'adapter au format de papier utilisé. Différé du format physique du papier, qui est toujours légèrement plus grand.
	PERSONNALISÉ)
	COM-9 ENVELOPE
	(ENVELOPPE COM-10)
	COM-10 ENVELOPE
	(ENVELOPPE COM-10)
	MONARCH ENV
	(ENV MONARCH)
	DL ENVELOPE
	(ENVELOPPE DL)
	C5 ENVELOPE
	(ENVELOPPE C5)

• Les valeurs par défaut sont indiquées en gras.
• Les menus/éléments dotés d'un croix (†) s'affichent uniquement lorsque l'option appropriée (p. ex., unité de disque dur, unité recto verso, deuxième bac à papier, etc.) est installée.

Éléments	Paramètres	Explication
TRAY1 PAPERSIZE (FORMAT BAC 1)	A4, A5, A6, B5 LÉGAL 14 LÉGAL 13,5 LÉGAL 13 LETTER (LETTRE) EXECUTIVE CUSTOM (PERSONNALISÉ)	Définit le format du support pour le bac 1.
TRAY1 MEDIATYPE (TYPE PAPIER BAC1)	PLAIN (STANDARD) LETTERHEAD (EN- TÊTE) BOND RECYCLED (RECYCLÉ) ROUGH (RUGUEUX)	Permet de sélectionner le type de support chargeé dans le bac 1. Cette option permet à l'imprimante d'ajuster ses paramètres d'exploitation internes, tels que la vitesse du moteur et la température de fusion.
TRAY1 MEDIAWEIGHT (GRAM. BAC1)	LIGHT (LÉGER) MEDIUM (MOYEN) HEAVY (LOURD)	Rôle l'imprimante en fonction du grammaque du support chargeé dans le bac. (See "Description des grammes de support" on page 10.)
TRAY2 PAPERSIZE (FORMAT BAC 2)†	A4, A5, B5 LÉGAL 14 LÉGAL 13,5 LÉGAL 13 LETTER (LETTRE) EXECUTIVE CUSTOM (PERSONNALISÉ)	Sélectionne le format du support pour le bac 2 optionnel.

• Les valeurs par défaut sont indiquées en gras.
• Les menus/éléments dotés d'un croix (†) s'affichent uniquement lorsque l'option appropriée (p. ex., unité de disque dur, unité recto verso, deuxième bac à papier, etc.) est installée.

Éléments	Paramètres	Explication
TRAY2 MEDIATYPE (TYPE PAPIER BAC 2)†	PLAIN (STANDARD) LETTERHEAD (EN-TÊTE) BOND RECYCLED (RECYCLÉ) ROUGH (RUGUEUX)	Sélectionne le type du support pour le bac 2 optionnel.
TRAY2 MEDIAWEIGHT (GRAM. BAC 2)†	LIGHT (LÉGER) MEDIUM (MOYEN) HEAVY (LOURD)	Règle l'imprimante en fonction du grammage du support chargé dans le bac 2 optionnel.
MPT PAPERSIZE (FORMAT PAPIER BAC MF)	LETTER (LETTRE) EXECUTIVE LÉGAL 14 LÉGAL 13,5 LÉGAL 13 A4, A5, A6, B5 CUSTOM (PERSONNALISÉ) COM-9 ENVELOPE (ENVELOPPE COM-10) COM-10 ENVELOPE (ENVELOPPE COM-10) MONARCH ENV (ENV MONARCH) DL ENVELOPE (ENVELOPPE DL) C5 ENVELOPE (ENVELOPPE C5)	Définit le format du support à-alimenter depuis le bac multifonction.

• Les valeurs par défaut sont indiquées en gras.
• Les menus/éléments dotés d'un croix (†) s'affichent uniquement lorsque l'option appropriée (p. ex., unité de disque dur, unité recto verso, deuxième bac à papier, etc.) est installée.

Éléments	Paramètres	Explication
MPT PAPERTYPE (TYPE PAPIER BAC MF)	PLAIN (STANDARD) LETTERHEAD (EN- TÊTE) TRANSPARENCY (TRANSPARENT) LABELS (ÉTIQUETTES) BOND RECYCLED (RECYCLÉ) CARD STOCK (CARTONNÉ) ROUGH (RUGUEUX) GLOSSY (BRILLANT)	Définit le type de support à utiliser dans le bac multifonction, de façon à ce que l'imprimante puisse ajuster ses paramètres internes en fonction du type de support sélectionné.
MPT MEDIAWEIGHT (GRAM. PAP. BACMF)	MEDIUM (MOYEN) HEAVY (LOURD) ULTRA HEAVY (TRès LOURD)	Définit le format du support à alimenter depuis le bac multifonction.
UNIT OF MEASURE (UNITE DE MESURE)	MILLIMETER (MILLIMÈTRE) INCH (POUCE)	Définit l'unité de mesure à utiliser pour les deux options suivantes.
X DIMENSION (DIMENSION X)	3 à 8,5 POUCES Défaut = 8,5 INCH (8,5 POUCES)	Définit la largeur du support défini par les paramètres « CUSTOM » (PERSONNALISÉ).

• Les valeurs par défaut sont indiquées en gras.
• Les menus/éléments dotés d'une croix (†) s'affichent uniquement lorsque l'option appropriée (p. ex., unité de disque dur, unité recto verso, deuxième bac à papier, etc.) est installée.

Élément	Paramètres	Explication
Y DIMENSION (DIMENSION Y)	5 à 35,5 POUCES Défaut = 11 INCH (11POUCES)	Définit la longueur du supportdéfini par les paramètres «CUSTOM »(PERSONNALISÉ). Notezque les supports ayant unelongueur jusqu'à 47 po (1,2m) peuvent être charges dansle bac multifonction pourl'impression de bannières.

L'imprimante règle automatiquement à intervalle régulier l'équilibre des couleurs et la densité pour optimiser les tirages sur le papier blanc brillant qui sera affiché dans des conditions d'éclairage naturel de jour. Les éléments de ce menu permettent de modifier les paramètres par défaut pour les travaux d'impression spéciaux ou difficiles. Les valeurs par défaut sont sélectionnées de nouveau lorsque le travail d'impression est terminé.

Menu couleur

Note : Les valeurs par défaut sont indiquées en gras.

Éléments	Paramètres	Explication
DENSITYCONTROL(CONTRÔLDENSITÉ)	AUTOMANUAL(MANUEL)	AUTO = densité d'image ajustée automatiquement:au démarragelorsqu'une nouvelle cartouche de toner ou de tambour d'image est installéeà des intervalles de 100, 300 et 500 comptes du tambour d'imageLe réglage automatique peut prendre jusqu'à 55 secondes.Sélectionnez MANUAL (MANUEL)si vous désírez régler manuellement la densité à l'aide du menu d'imprimante.
AUTO DENSITY(DENSITÉAUTOMATIQUE)	EXECUTE(EXécUTER)	Sélectionnez cette option pour exécuter un réglage automatique de la densité.

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
COLOR TUNING (AJUSTEMENT COULEURS)	PRINT PATTERN (MIRE D'IMPRESSION)	Imprime la mire pour que l'utilisateur puisse ajuster manuellement le caractère de sélection de table (TRC). Normalement, cette fonction est inutille car le caractère de sélection de table (TRC) est ajusté automatiquement. See “Réglage des couleurs depuis le panneau de commande” on page 81.
C HIGHLIGHT (TONS CLAIRS C)
C MID-TONE (TONS MOYENS C)
C DARK (TONS FONCÉS C)
M HIGHLIGHT (TONS CLAIRS M)
M MID-TONE (TONS MOYENS M)
M DARK (TONS FONCÉS M)	-3 à + 3 en incréments de 1. Défaut = 0	Ajuste la densité de l'image pour chaque composant de couleur (cyan, magenta, jaune et noir). Le paramètre normal est 0. See “Réglage des couleurs depuis le panneau de commande” on page 81.
Y HIGHLIGHT (TONS CLAIRS J)
Y MID-TONE (TONS MOYENS J)
Y DARK (TONS FONCÉS J)
K HIGHLIGHT (TONS CLAIRS N)
K MID-TONE (TONS MOYENS N)
K DARK (TONS FONCÉS N)

Note : Les valeurs par défaut sont indiquées en gras.

Éléments	Paramètres	Explication
C DARKNESS (LUMINOSITÉ C)M DARKNESS (LUMINOSITÉ M)Y DARKNESS (LUMINOSITÉ J)K DARKNESS (LUMINOSITÉ N)	-3 à + 3 en incrémentes de 1. Défaut = 0	Ajuste la luminosité de chaque composant de couleur (cyan, magenta, jaune et noir). Le paramètre normal est 0.
AJST REGISTRATION (RÉGLER CADRAGE)	EXECUTE (EXÉCURTER)	Permet d'effectuer un ajustement automatique du cadrage des couleurs. Normalement, cet ajustement est réalisé à la mise sous tension et lorsque le capot supérieur est ouvert puis fermé. Ce processus aligne avec précision les composants cyan, magenta et jaune sur le composant noir de l'image.
C REG FINE ADJUST (RÉGL. PRÉCIS CAL. C)M REG FINE ADJUST (RÉGL. PRÉCIS CAL. M)Y REG FINE ADJUST (RÉGL. PRÉCIS CAL. J)	-3 à + 3 en incrémentes de 1. Défaut = 0	Permet d'effectuer un réglage précis de la synchronisation des composants chromatiques de l'image par rapport au composant noir de l'image. Une valeur positive assooblit les couleurs, tandis qu'une valeur négative éclaircit les couleurs.
INK SIMULATION (SIMULATION ENCRE)	OFF (NON) SWOP EUROSCALE JAPAN	Sélectionne à partir d'une gamme de nuanciers de couleurs standard de l'industrie.
UCR	LOW (BAS) MEDIUM (MOYEN) HIGH (ÉLEVÉ)	Si le papier se gondole lorsque vous imprimez avec des grandes surfaces d'encre noire, la modification de ce paramètre peut limiter ce phénomène.

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
CMY 100% DENSITY (DENSITÉ 100 % CMJ)	DISABLE (DÉSACTIVÉ) ENABLE (ACTIVÉ)	Quand cette fonction est activée, les surfaces noires sont imprimées en utilisant 100 % de C, M et J au lieu de noir. Cela donne un fini plus brillant.
CMYK CONVERSION (CONVERSION CMJN)	ON (OUI) OFF (NON)	Émulation Postscript seulement. Réglez sur OFF (NON) pour raccourcir le temps de traitement des données CMJN. Non disponible quand l'article du menu Ink Simulation (Simulation encre) est régle à une valeur autre que OFF (NON) (valeur par défaut).

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
POW SAVE TIME (DÉLAI ÉCONOMIE ÉNERGIE)		Permet de régler le délié d'atte neant que l'imprimante passée automatiquement au mode d'économie d'énergie. Dans ce mode, la consommation de courant est réduite; lorsqu'un travail est envoyé, l'imprimante nécessite un délié de mise en route qui peut prendre jusqu'à une minute avant le début de l'impression.
	5
	15
	30
	60
	240

Éléments	Paramètres	Explication
PERSONALITY(PERSONNALITÉ)	AUTO PCL IBM PPR III XL EPSON FX PS3 EMULATION (ÉMULATION PS3)	Cet élément sélectionne qu'elle émulation standard de l'industrie utilise l'imprimante. Sur AUTO, les données d'entrée sont examinées et l'émulation correcte est sélectionnée automatiquement chaque fois qu'un travail d'impression est reçu.
PARA PS-PROTOCOL(PROTOCOLE PARA PS)	ASCII RAW	Définit le protocole à utiliser pour les travaux d'impression à émulation Postscript reçus par l'interface parallele.
USB PS-PROTOCOL(PROTOCOLE USB PS)	RAW ASCII	Définit le protocole à utiliser pour les travaux d'impression à émulation Postscript reçus par l'interface USB.
NET PS-PROTOCOL(PROTOCOLE NET PS)	RAW ASCII	Définit le protocole à utiliser pour les travaux d'impression à émulation Postscript reçus par le réseau.
CLEARABLEWARNING (ERREUR EFFACABLE)	ON (OUI) JOB (TRAVAIL)	Lorsque ON (OUI) est sélectionné, les averissements non critiques, notamment les demandes de chargement d'un support d'un autre format, peuvent être supprimés en appuyant sur le bouton ON LINE. Lorsque JOB (TRAVAIL) est sélectionné, ceux-ci sont supprimés uniquement lorsque le travail d'impression se poursuit.
AUTO CONTINUE(CONTINUER AUTO)	ON (OUI) OFF (NON)	Détermine si l'imprimante annulera automatiquement ou non l'erreur en cas de dépassement mémoire.

Éléments	Paramètres	Explication
MANUAL TIMEOUT (TEMPOR. MANUELLE)	OFF (NON)3060	Permet d'indiquer en secondes le salarié d'atte pour alimenter un support avant que le travail d'impression soit annulé.
WAIT TIMEOUT (Délai D'ATTENTE)	5 à 300SECONDES.Défaut = 40seconds	Permet de définir le nombre de secondes d'atte de l'imprimante, lors de pauses de données reçues, avant de forcer l'éjection d'une page. En mode d'emulation Postscript, le travail sera annulé en cas de délais attente.
LOW TONER (TONER BAS)	CONTINU (CONTINUER)STOP	Indique si l'imprimante doit poursuivre l'impression, même après la détction d'un niveau bas de toner. Lorsque STOP est sélectionné, l'imprimante passe hors ligne lorsque le toner est bas.

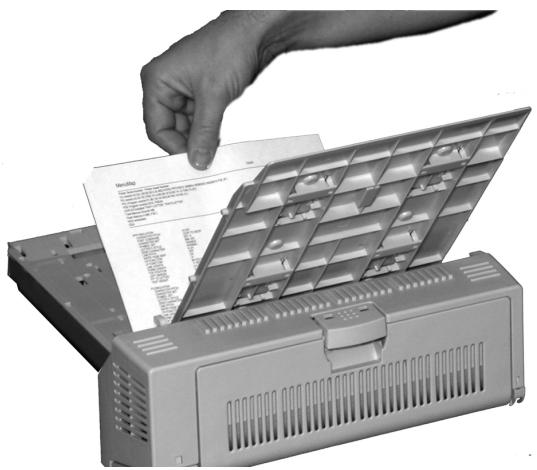

JAM RECOVERY (REPRISE SUR BOURRAGE)	ON (OUI)OFF (NON)	Permet de définir si l'imprimante doit effectuer une reprise sur bourbage à la suite d'un bourrage papier. Lorsque ON (OUI) est sélectionné, l'imprimanteessaie de réimprimer les pages perdues pendant le bourage une fois le bourge supprimé.
ERROR REPORT (RAPPORT ERREURS)	ON (OUI)OFF (NON)	Sélectionnez ON (OUI) pour que les détails d'erreur soient imprimés lorsqu'une erreur d'emulation Postscript se produit.

Élément	Paramètres	Explication
LANGUAGE (LANGUE)	English
	Deutsch
	François Italiano
	Espanol	Définit la langue utilisée pour l'affichage et les rapport imprimés.
	Svenska
	Norsk
	Dansk
	Nederland
	Türkç
	Portugués
	Polski

PCL emulation menu (menu d'émulation PCL)

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
FONT SOURCE(SOURCE DESPOLICES)	RESIDENT (RÉSIDENTE)/ DIMM0 / DIMM1 /DOWNLOADED(TÉLÉCHARGÉE)	Spécifie l'emplacement de la police PCL par défaut.Modifiez ce paramètre de façon appropriée si des polices supplémentaires sont installées dans la fente d'extension demémoire morte ou si des polices supplémentaires ont été téléchargées dans l'imprimante en tant que polices permanentes.

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
FONT NO. (N° POLICE)	I000 / C001 / S001	Définit le nombre de police par défaut courant à partir de la source en cours de sélection.I = interne (police résidente); I000 = Courier.C = Police stockée dans la mémoire flash de l'imprimante.S = police logicielle téléchargeée, stockée sur le disque dur interne de l'imprimante. S'applique uniquement aux imprimantes ayant un disque dur optionnel installé.
FONT PITCH (PAS POLICE)	0,44 à 99,99 CPPDéfaut = 10,00 CPP	Définit la largeur de caractères de la police par défaut en caractères par pouce (CPP) Cela est disponible seulement quand la police sélectionnée a une largeur fixe et est dimensionnable.

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
SYMBOL SET(JEU SYMBOLES)	PC-8, PC-8 Dan/Nor, PC-8 TK, PC-775, PC-850, PC-852, PC-855, PC-857 TK,PC-858, PC-866, PC-869,PC-1004, Pi Font, PlskaMazvia, PS Math, PS Text,Roman-8, Roman-9,Roman Ext, Serbo Croat1,Serbo Croat2, Spanish,Ukrainian, VN Int'l, VNMath, VN US, Win 3.0, Win3.1 Blt, Win 3.1 Cyr, Win3.1 Grk, Win 3.1 Heb, Win3.1 L1, Win 3.1 L2, Win 3.1L5, Wingdings, DingbatsMS, Symbol, OCR-A,OCR-B, HP ZIP,USPSFIM, USPSSTP, ISO Swedish1, ISO Swedish2,ISO Swedish3, ISO-2 IRV,ISO-4 UK, ISO-6 ASC,ISO-10 S/F, ISO-11 Swe,ISO-14 JASC, ISO-15 Ita,ISO-16 Por, ISO-17 Spa,ISO-21 Ger, ISO-25 Fre,ISO-57 Chi, ISO-60 Nor,ISO-61 Nor, ISO-69 Fre,ISO-84 Por, ISO-85 Spakamenicky, Legal, Math-8,MC Text, MS Publish, PCExt D/N, PC Ext US, PCSet1, PC Set2 D/N, PCSet2 US, USPSZIP,Bulgarian, CWI Hung,DeskTop, German, Greek-437, Greek-437 Cy, Greek-928, Hebrew NC, HebrewOC, IBM-437, IBM-850,IBM-860, IBM-863, IBM-865, ISO Dutch, ISO L1,ISO L2, ISO L5, ISO L6,ISO L9	PCL symbol set.(Jeusymboles PCL) Si les paramètres de source etde numéro de police sontmodifiés pour desparamètres qui neprénnent pas en charge lesymbole sélectionné,ilsdoivent être replacéspour obtenir un jeu desymboles disponible pour cette police.

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
A4 PRINT WIDTH (LARGEUR IMPRESSION A4)	78 COLUMN (78 COLONNES)80 COLUMN (80 COLONNES)	Si vous imprimez un document en format让它 sur une feuille de format A4, paramétrz à 80 colonnes. Cette option condense l'impression pour qu'elle s'adapte sur la feuille A4 légèrement plus étroite sans modifier les fins de lignes.
WHITE PAGE SKIP (SAUTER PAGE BLANCHE)	OFF (NON)ON (OUI)	Définit si les pages blanches sont imprimées ou non.
CR FUNCTION (FONCTION RC)	CR (RC)CR+LF (RC+SL)	Définit si un caractère de retard de chariot reçu cause également un changement de ligne.
LF FUNCTION (FONCTION SL)	LF (SL)LF+CR (SL+RC)	Définit si un caractère de changement de ligne reçu cause également un retard de chariot.
PRINT MARGIN (MARGE IMPRESSION)	NORMAL1/5 INCH (1/5 POUCE)1/6 INCH (1/6 POUCE)	Définit la surface de page non imprimable. NORMAL est compatible PCL.
TRUE BLACK (NOIR VRAI)	OFF (NON)ON (OUI)	Définit si les données d'image noire sont imprimées avec du toner noir (ON) (OUI) ou avec 100 % de CMJ (OFF) (NON).
PEN WIDTH ADJUST (AJUST. LARGEUR PEN)	ON (OUI)OFF (NON)	Quand ce paramètre est sur ON (OUI), la largeur de la plume augmente, ce qui améliore l'apparace des lignes spécifiquees avec une largeur minimale.

PPR Emulation menu (menu d'émulation PPR)

Note : Les valeurs par défaut sont indiquées en gras.

Éléments	Paramètres	Explication
CHARACTER	10 CPI (10 CPP)
PITCH (PAS	12 CPI (10 CPP)	Définit le pas des caractères (caractères par pouce).
CARACTERES)	17 CPI (10 CPP)
	20 CPI (10 CPP)
	PROPROTIONAL (PROPORTIONNEL)
FONT	12CPI TO 20CPI (12 CPP À 20 CPP)
CONDENSE	12CPI TO 12CPI (12 CPP À 12 CPP)	Définit un pas de 12 CPP en mode condensé.
(CONDENSER POLICE)
CHARACTER	SET2 (JEU 2)
SET (JEU	SET1 (JEU 2)	Définit le jeu de caractères à utiliser.
CARACTERES)

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
SYMBOL SET(JEU SYMBOLES)	IBM-437, IBM-850, IBM-860, IBM-863, IBM-865, PC Set1, PC Ext US, PC Ext D/N, PC Set2 US, PC Set2 D/N,Roma3n-8, ISO L1, PC-8, PC-8 Dan/Nor, PC-850, Legal, ISO-2 IRV, ISO-4 UK, ISO-6 ASC, ISO-10 S/F, ISO-11 Swe, ISO-14 JASC, ISO-15 Ita, ISO-16 Por, ISO-17 Spa, ISO-21 Ger, ISO-25 Fre, ISO-57 Chi, ISO-60 Nor, ISO-61 Nor, ISO-69 Fre, ISO-84 Por, ISO-85 Spa, German, Spanish, ISO Dutch, Roman Ext, ISO Swedish1, ISO Swedish2, ISO Swedish3, VN Int'l, VN US, VN Math, PS Math, PS Text, Math-8, Pi Font, MS Publish, in 3.0, DeskTop, Win 3.1 L1, MC Text, PC-852, Win 3.1 L5, Win 3.1 L2, CWI Hung, PC-857 TK, ISO L2, ISO L5, PC-8 TK,Kamenicky, Hebrew NC, Hebrew OC, Plska Mazvia, ISO L6, Win 3.1 Heb, Win 3.1 Cyr, PC-866, Win 3.1 Grk, PC-869, PC-855, Greek-437, Greek-437 Cy, Greek-737, Greek-928, Serbo Croat2, Ukrainian, Bulgarian, PC-1004, Win 3.1 Blt, PC-775,Serbo Croat1, PC-858,Roman-9, ISO L9	Définit le jeu de symboles à utiliser.
LETTER 0 STYLE(STYLE LETTRE0)	Disable (Désactivé)Enable (Activé)	Définit le style qui remplace 9B Hex par la dette o et 9D Hex par un zéro

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
ZERO CHARACTER (CARACTERE Zéro)	Normal Slashed (Barré)	Définit le zéro pour qu'il soit barré ou non.
LINE PITCH (PAS DE LIGNE)	6 LPI (6 LPP)8 LPI (6 LPP)	Définit l'espacement des lignes (lignes par pouce).
WHITE PAGE SKIP (SAUT DE PAGE BLANCHE)	OFF (NON)ON (OUI)	Sélectionnez ON (OUI) si vous ne foulez pas imprimer les pages blanches.Non disponible pour l'impression recto verso.
CR FUNCTION (FONCTION RC)	CR (RC)CR+LF (RC+SL)	Définit la fonctionnalité à réception du code RC.
LF FUNCTION (FONCTION SL)	LF (SL)LF+CR (SL+RC)	Définit la fonctionnalité à réception du code SL.
LINE LENGTH (LONGUEUR DE LIGNE)	80 COLUMN (80 COLONNES)136 COLUMN (136 COLONNES)	Définit le nombre de caractères par ligne.
FORM LENGTH (LONGUEUR DE FORMULAIRE)	11 INCH (11 POUCES)11,7 INCH (11,7 POUCES)12 INCH (12 POUCES)	Définit la longueur du papier.
TOF POSITION (POSITION HAUT DE PAGE)	0,0 à 1,00 POUCE,en incrémentes de 0,1 pouce	Définit la distance d'impression depuis le bord supérieur de la feuille.
LEFT MARGIN (MARGE GAUCHE)	0,0 à 1,00 POUCE,en incrémentes de 0,1 pouce	Définit la distance d'impression depuis le bord.gauche de la feuille.

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
FIT TO LETTER (DIMENSIONNE R À LETTRE)	DISABLE (DÉSACTIVÉ) ENABLE (ACTIVÉ)	Dimensionne les données d'impression, équivalentes à 11 pouces (66 lignes) à la surface imprimable de format LETTRE,
TEXT HEIGHT (HAUTEUR TEXTE)	SAME (MÈME) DIFF	Définit la hauteur d'un caractère. Sélectionnez DIFF si vous désirez que la hauteur des caractères varie avec le paramètre de pas des caractères.

FX emulation menu (menu d'émulation FX)

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
CHARACTER PITCH (PAS DES CARACTERES)	10 CPI (10 CPP) 12 CPI (12 CPP) 17 CPI (17 CPP) 20 CPI (20 CPP) PROPORTIONAL (PROPORTIONNEL)	Spécifie le pas de caractère (caractères par pouce).
CHARACTER SET (JEU DE CARACTERES)	Set 2 (Jeu 2) SET 1 (JEU 1)	Sélectionne le jeu de caractères Epson utilisé.

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
SYMBOL SET(JEU DE SYMBOLES)	IBM-437, IBM-850, IBM-860, IBM-863, IBM-865, PC Set1, PC Ext US, PC Ext D/N, PC Set2 US, PC Set2 D/N, Roman-8, ISO L1, PC-8, PC-8 Dan/Nor, PC-850, Legal, ISO-2 IRV, ISO-4 UK, ISO-6 ASC, ISO-10 S/F, ISO-11 Swe, ISO-14 JASC, ISO-15 Ita, ISO-16 Por, ISO-17 Spa, ISO-21 Ger, ISO-25 Fre, ISO-57 Chi, ISO-60 Nor, ISO-61 Nor, ISO-69 Fre, ISO-84 Por, ISO-85 Spa, German, Spanish, ISO Dutch, Roman Ext, ISO Swedish1, ISO Swedish2, ISO Swedish3, VN Int'l, VN US, VN Math, PS Math, PS Text, Math-8, Pi Font, MS Publish, Win 3.0, DeskTop, Win 3.1 L1, MC Text, PC-852, Win 3.1 L5, Win 3.1 L2, CWI Hung, PC-857 TK, ISO L2, ISO L5, PC-8 TK, Kamenicky, Hebrew NC, Hebrew OC, Plska Mazvia, ISO L6, Win 3.1 Heb, Win 3.1 Cyr, PC-866, Win 3.1 Grk, PC-869, PC-855, Greek-437, Greek-437 Cy, Greek-737, Greek-928, Serbo Croat2, Ukrainian, Bulgarian, PC-1004, Win 3.1 Blt, PC-775, Serbo Croat1, PC-858, Roman-9, ISO L9	Définit le jeu de symboles.
LETTER 0 STYLE(STYLE LETTRE 0)	DISABLE (DÉSACTIVÉ) ENABLE (ACTIVÉ)	Définit le style qui remplace 9B Hex par la dette o et 9D Hex par un zéro
ZERO CHARACTER(CARACTERE ZERO)	NORMAL SLASHED (BARRÉ)	Définit le zéro pour qu'il soit barré ou non.

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
LINE PITCH (PAS DE LIGNE)	6 LPI (6 LPP)8 LPI (8 LPP)	Définit l'espacement des lignes (lignes par pouce).
WHITE PAGESKIP (SAUT DEPAGE BLANCHE)	OFF (NON)ON (OUI)	Sélectionnez ON(OUI) si vous nevoulez pas imprimerles pages blanchesNon disponible pourl'impression rectoverso.
CR FUNCTION(FONCTION RC)	CR (RC)CR+LF (RC+SL)	Définit lafonctionnalité àréception du codeRC.
LINE LENGTH(LONGUEUR DE LIGNE)	80 COLUMN (80 COLONNES)136 COLUMN (136COLONNES)	Définit le nombre decolonnes qui s'imprimeront sur une page (caractères par ligne).
FORM LENGTH(LONGUEUR DEFORMULAIRE)	11 inch (11 pouces)11.7 inch (11,7 pouces)12 inch (12 pouces)	Définit la longueur du support d'impression.
TOF POSITION(POSITION HAUTDE PAGE)	0,0 à 1,0 pouce en incrémentés de0,1 pouce	Définit la distanced'impression depuisle bord supérieur dela feuille.
LEFT MARGIN(MARGEGAUCHE)	0,0 à 1,0 pouce en incrémentés de0,1 pouce	Définit la distanced'impression depuisle bord gauche de la feuille.

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
FIT TO LETTER (DIMENSIONNER À LETTRE)	DISABLE (DÉSACTIVÉ) ENABLE (ACTIVÉ)	Définit le mode d'impression qui dimensionne les données d'impression, équivalentes à 11 pouces (66 lignes) à la surface imprimable de format LETTRE,
TEXT HEIGHT (HAUTEUR DU TEXTE)	SAME (MÊME) DIFF	Définit la hauteur d'un caractère. Sélectionnez DIFF si vous désirez que la hauteur des caractères varie avec le paramètre de pas des caractères.

Menu parallèle

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
PARALLEL (PARALLÈLE)	ENABLE (ACTIVÉ) DISABLE (DÉSACTIVÉ)	Active ou désactive le port parallèle.
BI-DIRECTION (BIDIRECTIONNEL)	ENABLE (ACTIVÉ) DISABLE (DÉSACTIVÉ)	Active ou désactive la fonctionnalité bidirectionnelle du port parallèle.
ECP	ENABLE (ACTIVÉ) DISABLE (DÉSACTIVÉ)	Active ou désactive le mode ECP.
ACK WIDTH (LARGEUR REP)	NARROW (COURTE) MEDIUM (MOYEN) WIDE (LARGE)	Définit la largeur du signal REP en réception compatible. • Narrow (court) = 0,5 μS • Medium (moyen) = 1,0 μS • Wide (long) = 3,0 μS
ACK/BUSY TIMING (SEQU. REP/OCCUPÉ)	ACK IN BUSY (REP - OCCUPÉ) ACK WHILE BUSY (REP PENDANT OCCUPÉ)	Définit l'ordre dans lequel le signal OCCUPÉ est produit. • ACK IN BUSY = BUSY (REP - OCCUPÉ = OCCUPÉ) diminué à la fin des impulsions REP. • ACK IN BUSY REP PENDANT OCCUPÉ = BUSY (OCCUPÉ) diminué au milieu des impulsions REP.
I-PRIME	3 MICRO SEC 50 MICRO SEC DISABLE (DÉSACTIVÉ)	Définit l'intervalle de temps pour activer/désactiver le signal I-PRIME.

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
OFF LINE RECEIVE (RéCEPTION HORS LIGNE)	DISABLE (DÉSACTIVÉ) ENABLE (ACTIVÉ)	Enable = maintain la réception sans changer le signal d'interface, même en cas d'alarme. L'interface reste ouverte, même si le bouton ON LINE est appuyé. L'interface émet un signal BUSY (OCCUPÉ) seulement quand la mémoire tampon de réception est pleine.

USB menu (menu USB)

Note : Les valeurs par défaut sont indiquées en gras.

Éléments	Paramètres	Explication
USB	ENABLE (ACTIVÉ)	Active ou désactive le fonctionnement du port USB.
	DISABLE (DÉSACTIVÉ)
SOFT RESET (REDÉMARRAGE À CHAUD)	C	Permet d'activer ou de désactiver la commande SOFT RESET (REDÉMARRAGE À CHAUD).
SPEED (VITESSE)	480 Mbps	Permet de sélectionner la vitesse de transfert maximale de l'interface USB.
	12 Mbps
OFFLINE RECEIVE (RÉCEPTION HORS LIGNE)	DISABLE (DÉSACTIVÉ)	Enable = maintain la réception sans changer le signal d'interface, même en cas d'alarme. L'interface reste ouverte, même si le bouton ON LINE est appuyé.
	ENABLE (ACTIVÉ)	L'interface émet un signal BUSY (OCCUPÉ) seulement quand la mémoire tampon de réception est pleine.

USB menu (menu USB)

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
SERIAL NUMBER (NO DE SÉRIE)	ENABLE (ACTIVÉ) DISABLE (DÉSACTIVÉ)	ENABLE (ACTIVER) permet à l'ordinateur d'identifier l'imprimante selon le nombre de série de son interface USB.

Note : Les valeurs par défaut sont indiquées en gras.

Éléments	Paramètres	Explication
TCP/IP	ENABLE (ACTIVÉ) DISABLE (DÉSACTIVÉ)	Permet d'activer ou de désactiver ce protocole réseau.
NETBEUI	ENABLE (ACTIVÉ) DISABLE (DÉSACTIVÉ)	Permet d'activer ou de désactiver ce protocole réseau.
NETWARE	ENABLE (ACTIVÉ) DISABLE (DÉSACTIVÉ)	Permet d'activer ou de désactiver ce protocole réseau.
ETHERTALK	ENABLE (ACTIVÉ) DISABLE (DÉSACTIVÉ)	Permet d'activer ou de désactiver ce protocole réseau.
FRAME TYPE (TYPE DE FRAME)	AUTO802.2802.3ETHERNET IISNAP	Sélectionne le type de cadre de niveau Ethernet MAC.
IP ADDRESS SET (DéF ADRESSE IP)	AUTOMANUAL (MANUEL)	Sélectionnez MANUAL (MANUEL) pour indiquer l'adresse IP sur la panneau de commande (consultez l'élement suivant). Requis pour les réseaux non-DHCP.

Note : Les valeurs par défaut sont indiquées en gras.

Éléments	Paramètres	Explication
IP ADDRESS (ADRESSE IP)	xxx.xxx.xxx.xxx Défaut = 192.168.100.100	Adresse IP courante. Pour modifier cette adresse : • Appuyez sur ENTER. • Appuyez sur +/- pour incrémenter le premier octet. • Appuyez sur ENTER pour passer à l'octet suivant. • Appuyez sur +/- pour incrémenter le deuxième octet. • Appuyez sur ENTER pour passer à l'octet suivant. • Appuyez sur +/- pour incrémenter le troisième octet. • Appuyez sur ENTER pour passer au dernier octet. • Appuyez sur +/- pour incrémenter le dernier octet. • Appuyez sur ENTER pour valider la nouvelle adresse.
SUBNET MASK (MASQUE SOUS- RÉSEAU)	xxx.xxx.xxx.xxx Défaut = 255.255.255.000	Masque de sous-résseau courant. Pour modifier la passerelle, procédez comme ci-dessus.
GATEWAY ADDRESS (ADRESSE PASSERIELLE)	xxx.xxx.xxx.xxx Défaut = 192.168.100.254	Adresse de passerelle courante. Pour modifier la passerelle, procédez comme ci-dessus.
INITIALIZE NIC? (INITIALISER CARTE RÉSEAU?)	[EXECUTE] (EXÉCUTER)	Permet d'initialiser la carte réseau.
WEB/IPP	ENABLE (ACTIVÉ) DISABLE (DÉSACTIVÉ)	Permet d'activer ou de désactiver la fonction de configuration Web et le protocole d'impression Internet. Ce paramètre ne s'affiche pas dans le menu lorsque TCP/IP est régle sur DISABLE (DÉSACTIVÉ).

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
TELNET	ENABLE (ACTIVÉ) DISABLE (DÉSACTIVÉ)	Permet d'activer ou de désactiver la fonction de configuration Telnet. Ce paramètre ne s'affiche pas dans le menu lorsque TCP/IP est régé sur DISABLE (DÉSACTIVÉ).
FTP	ENABLE (ACTIVÉ) DISABLE (DÉSACTIVÉ)	Permet d'activer ou de désactiver les communications via FTP. Ce paramètre ne s'affiche pas dans le menu lorsque TCP/IP est régé sur DISABLE (DÉSACTIVÉ).
SNMP	ENABLE (ACTIVÉ) DISABLE (DÉSACTIVÉ)	Permet d'activer ou de désactiver le protocole SNMP.
LAN	NORMAL SMALL (PETIT)	Normal = réseau global Small (Petit) = Réseau local
HUB LINK SETTING (RÉGLAGE LIEN CONCENTR)	AUTO NEGOTIATE (NÉGOCIATION AUTO) 100BASE-TX FUL 100BASE-TX HALF 10BASE-T FULL 10BASE-T HALF	Permet de sélectionner duplex intégral (FULL) ou semi-duplex (HALF) pour les communications via un concentrateur réseau.

Attention!

Le menu Disk Maintenance (Maintenance disque) peut être utilisé pour initialiser le disque dur interne de l'imprimante, pour réassigner le contenu des partitions ou reformater les partitions.

À moins d'avoir les connaissances requises, veuillez ne pas accéder à cette section du menu.

Il est recommandé que la maintenance disque soit effectuée via le Gestionnaire des unités de mémoire Oki (Oki Storage Device Manager) par l'administrateur système ou par une personne ayant les connaissances requises à cette fin.

Ce menu s'affiche uniquement si le disque dur optionnel est installé dans l'imprimante. Voir "Unité de disque dur" à la page 159.

Note : Les valeurs par défaut sont indiquées en gras.

Éléments	Paramètres	Explication
HDD INITIALIZER (INITIALISER DISQUE DUR)	[EXECUTE] (EXÉCUTER)	Partitionne le disque dur et formate chaque partition. S'affiche uniquement si le disque dur est installé.
PARTITION SIZE (TAILLE PARTITION)	[EXECUTE] (EXÉCUTER)	Si vous appuyez sur ENTER pour exécuter cet article, le menu PCL/Common (PCL/COMMUN) s'affiche. Si vous appuyez sur MENU+, le menu HDD FORMATION (FORMATION HDD) s'affiche.
HDD FORMATTING (FORMATAGE DISQUE DUR)	PCL COMMON (COMMUN) PSE	Formate la partition spécifique. Avertissement! Cette action efface tout ce qui se trouve sur la partition spécifique.

Menu ajust. système

Note : Les valeurs par défaut sont indiquées en gras.

Éléments	Paramètres	Explication
X ADJUST (AJUSTEMENT X)	-2,00 À +2,00 MILLIMÉTRES. Désaut = 0,00	Permet de régler la position d'impression horizontalé en incréments de 0,25.
Y ADJUST (AJUSTEMENT Y)	-2,00 À +2,00 MILLIMÉTRES. Désaut = 0,00	Permet de régler la position d'impression verticalé en incréments de 0,25.
DUPLEX X ADJUST (AJUSTEMENT X DUPLEX)	-2,00 À +2,00 MILLIMÉTRES. Désaut = 0,00	Permet de régler la position d'impression totale horizontallyment en incréments de 0,25.
DUPLEX Y ADJUST (AJUSTEMENT Y DUPLEX)	-2,00 À +2,00 MILLIMÉTRES. Désaut = 0,00	Permet de régler la position d'impression totale verticalment en incréments de 0,25.
PCL TRAY2 ID# (N° ID BAC2 PCL)	1 à 59 Désaut = 20	S'affiche uniquement lorsque le deuxième bac à papier optionnel est installé (consultez “Deuxieme bac à papier.” on page 157). Définit le numéro du bac 2 pour l'émulation PCL.
PCL MP TRAY ID# (N° ID BAC MF PCL)	1 à 59 Désaut = 4	Définit le numéro du bac MF pour l'émulation PCL.

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
DRUM CLEANING (NETTOYAGE TAMBOUR)	OFF (NON) ON (OUI)	Si vous constatéz la présence de lignes blanches horizontales sur les pages imprimées, entrez dans le menu et changez provisoirement ce paramètre sur ON (OUI), puis envoyez un travail d'impression d'une page. Vous imprimerez une page blanche supplémentaire, ce qui nettoiera le tambour avant l'impression.Avertissement! Ne laissez pas ce paramètre sur ON (OUI), au risque de réduire la durée de vie utile du tambour d'image.
HEX DUMP (DéCHARGEMENT HEX)	[EXECUTE] (EXÉCUTER)	Appuyez sur ENTER pourmettre l'imprimante en mode de déchargementhexadécimal dans lequel toutes les données reçues sont imprimées dans les formats hexadecimal et ASCII. Pour revenir en mode d'impression normale, mettez l'imprimante hors tension puis de nouveau sous tension.

Maintenance menu (menu maintenance)

Note : Les valeurs par défaut sont indiquées en gras.

Éléments	Paramètres	Explication
MENU RESET (RÉINIT MENU)	EXECUTE (EXÉCUTER)	Réinitialise les menus aux paramètres par défaut.
SAVE MENU (SAUVER CONFIG.)	EXECUTE (EXÉCUTER)	Sauvegarde les paramètres de menu courant en tant que valeurs par défaut. Au message de confirmation, appuyez sur ENTER pour confirmer la sauvegarde ou sur CANCEL (ANNULER).
POWER SAVE (ÉCONOMIE ÉNERGIE)	ENABLE (ACTIVÉ) DISABLE (DÉSACTIVÉ)	Sélectionnez DISABLE (DÉSACTIVÉ) si vous ne désirez pas que l'imprimante passée au mode d'économie d'énergie après un déli séchéné.
PAPER BLACK SET (OPTION NOIR DU PAPIER)	-2 à + 2 en incréements de 1. Défaut = 0	Paramètre utilisé pour les petits régles si vous constazé une impression pâle ou des légères taches/stries dans l'impression monochrome sur papier blanc. Sélectionnez une valeur plus élevé pour réduire la décoloration ou une valeur plus BASSE pour réduire les taches/stries dans les zones d'impression à haute densité.
PAPER COLOR SET (OPTION COULEUR DU PAPIER)	-2 à + 2 en incréements de 1. Défaut = 0	Comme ci-dessus, mais pour l'impression couleur.
TRNSPR BLACK SET (OPTION NOIR TRANSPR)	-2 à + 2 en incréements de 1. Défaut = 0	Comme ci-dessus, mais pour l'impression monochrome sur les transparencies.

Note : Les valeurs par défaut sont indiquées en gras.

Élément	Paramètres	Explication
TRANSPR	-2 à + 2 en	Comme ci-dessus, mais pour l'impression couleur sur les transparents.
COLOR SET (OPTION COULEUR TRANSPR)	incréments de 1. Délaut = 0

Usage menu (menu utilisation)

Ce menu sert uniquement à fournir des informations sur l'utilisation de l'imprimante et la durée de vie restante des consommables. Ces informations sont particulièrement utiles si vous ne disposez pas d'un jeu de consommables de rechange sous la main et si vous souhaitez savoir à quel moment vous devez vous réapprovisionner.

Éléments	Explication
TOTAL PAGE COUNT (CPTE PAGES TOTAL)	Nombre total de pages imprimées.
TRAY1 PAGE COUNT (CPT BAC1)	Le nombre de pages alimentées depuis le bac 1.
TRAY2 PAGE COUNT (CPT BAC2)	Le nombre de pages alimentées depuis le bac 2. S'affiche uniquement lorsque le deuxième bac à papier optionnel est installé (consultez “Deuxième bac à papier.” on page 157).
MPT PAGE COUNT (CPT BAC MF)	Le nombre de pages alimentées depuis le bac multifonction.
COLOR PAGE COUNT (CPTE PAGES COULEUR)	Le nombre total de pages couleur imprimées.
MONO PAGE COUNT (NB PAGES NOIR)	Le nombre total de pages monochromes imprimées.
K DRUM LIFE (DURÉTAMBOUR N)
C DRUM LIFE (DURÉTAMBOUR C)
M DRUM LIFE (DURÉTAMBOUR M)
Y DRUM LIFE (DURÉTAMBOUR J)
BELT LIFE (DURÉTCOURROIE)	Durée de vie prévue en pourcentage de ces consommables.
FUSER LIFE (DURÉTUNITE FUSION)
K TONER (TONER N)	Durée de vie prévue en pourcentage de ces consommables.
C TONER (TONER C)	3k = cartouche standard
M TONER (TONER M)	5k = cartouche haute capacité
Y TONER (TONER J)

Important!

• Dans la plupart des cas, l'utilisation de l'ajustement fin des primaires n'est pas nécessaire car l'imprimante a été optimisée pour l'impression couleur au niveau de ses paramètres par défaut.
• Dès que vous modifiez ces paramètres, ils restent validés jusqu'à ce qu'ils soient de nouveau modifiés.
• Pour restaurer les paramètres par défaut, utilisez les étapes suivantes pour régler chaque valeur à 0 (zéro).

Vous pourriez utiliser le menu de l'imprimante pour régler l'intensité d'une couleur spécifique en modifiant les réglages HIGHLIGHT (TONS CLAIRS), MID-TONE (tons moyens) et DARK (tons fonçés) à l'aide d'une mire couleur.

• Pour augmenter l'intensité de la couleur, sélectionnez un réglage supérieur positif (défaut = 0, maximum = +3).
• Pour diminuer l'intensité de la couleur, sélectionnez un réglage supérieur négatif (défaut = 0, maximum = -3).

Pour régler l'intensité de la couleur magenta :

Lorsque vous utilisez l'utilitaire de comptabilisation des travaux d'impression—Modèle C5400n uniquement—(Print Job Accounting), il n'est pas possible d'imprimer lorsque « Local Print » (Impression locale) est réglé sur « No printing » (pas d'impression) ou « No color printing » (pas d'impression couleur).

1. Impression de la mire couleur :

a. Assurez-vous que du papier de format lettre est chargé dans l'imprimante. b. Appuyez à plusieurs reprises sur + jusqu'à ce que ce que vous voyagez :

COLOR MENU (MENUCOULEUR)

c. Appuyez sur ENTER. d. Appuyez une ou plusieurs fois sur + jusqu'à ce que vous voyagez :

e. Appuyez sur ENTER.

La mire couleur s'imprime et l'affichage indique :

CHIGHLIGHT (TONS CLAIRS C)

1. Réglez les tons clairs de la couleur cyan.

a. Appuyez sur ENTER pour sélectionner le paramètre Cyan Highlight (Tons clairs Cyan). La deuxième ligne de l'affichage clignote. b. Appuyez une ou plusieurs fois sur + jusqu'à ce que la nouvelle valeur que vous désirez utiliser s'affiche (par exemple, +3). c. Appuyez sur ENTER pour sélectionner la nouvelle valeur.

Un astérisque (*) s'affiche à droite de la nouvelle sélection.

d. Appuyez sur BACK pour enregistrer le nouveau réglage.

La seconde ligne cesse de clignoter.

e. Appuyez sur +. L'affichage indique :

MID-TONE (TONS MOYENS C)

1. Réglez les tons moyens de la couleur cyan.

a. Appuyez sur ENTER pour sélectionner le paramètre Cyan Mid-Tone (Tons moyens Cyan). La deuxième ligne de l'affichage clignote. b. Appuyez une ou plusieurs fois sur + jusqu'à ce que la nouvelle valeur que vous désirez utiliser s'affiche (par exemple, +3). c. Appuyez sur ENTER pour sélectionner la nouvelle valeur.

Un astérisque (*) s'affiche à droite de la nouvelle sélection.

d. Appuyez sur BACK pour enregistrer le nouveau réglage.

La seconde ligne cesse de clignoter.

e. Appuyez sur +. L'affichage indique :

C DARK (TONS FONCÉS C) 0*

1. Réglez les tons foncés de la couleur cyan.

a. Appuyez sur ENTER pour sélectionner le paramètre Cyan Dark (Tons foncés Cyan). La deuxième ligne de l'affichage clignote. b. Appuyez une ou plusieurs fois sur + jusqu'à ce que la nouvelle valeur que vous désirez utiliser s'affiche (par exemple, +3). c. Appuyez sur ENTER pour sélectionner la nouvelle valeur. Un astérisque (*) s'affiche à droite de la nouvelle sélection. d. Appuyez sur BACK pour enregistrer le nouveau réglage. La seconde ligne cesse de clignoter.

1. Appuyez sur+.
2. Appuyez sur ON LINE pour sauvegarder le nouveau paramètre et ramener l'imprimante à l'état En ligne.
3. Imprimez depuis votre application.

Répétez les étapes ci-dessus jusqu'à ce que vous obteniez l'intensité de couleur cyan désirée.

Pour régler l'intensité des couleurs magenta, jaune et noir, substituez le nom de la couleur appropriée dans les étapes ci-dessus.

• Cartouche de toner — La durée utile est d'environ 3 000 pages pour les cartouches standard et de 5 000 pages pour les cartouches haute capacité, ce qui signifie que 5 % de la zone d'impression adressable est imprimée avec cette couleur de toner. Consultez “Remplacement des cartouches de toner” sur page 86.

Lorsqu'une cartouche de toner est installée dans un nouveau tambour d'impression, la durée utile de la cartouche est réduite d'environ 1500 pages (avec couverture de 5%) car le toner est utilisé pour le premier chargement du tambour.

• Tambour d'image — Durée utile d'environ 15 000 pages, en supposant une moyenne de 3 pages par travail d'impression. Lorsque cette moyenne est supérieure, la durée utile du tambour d'image peut être prolongée; lorsque cette moyenne est inférieure, la durée utile du tambour sera réduite. See "Remplacement du tambour d'image" on page 93.
• Unité de courroie de transfert — Durée utile d'environ 50 000 pages de format lecture. See “Remplacement de l'unité de courroie de transfert” on page 102.

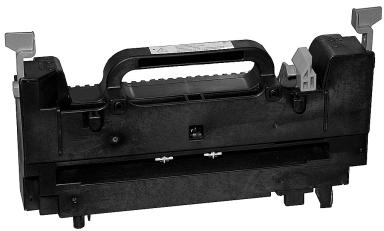

• Unité de fusion — Durée utile d'environ 45000 pages de format lettuce. See "Remplacement de l'unité de fusion" on page 108.

Remplacement des cartouches de toner

REPLACE TONER (INSTALLER NOUVEAU TONER) nnn: ZZZZ TONER EMPTY (TONER ZZZZ VIDE)

• nnn: ZZZZ = 410: Jaune

411 : MAGENTA

412: CYAN

413: NOIR

Type	Couleur de toner	N° de réfé. OKI
Standard	Noir	42804504
	Cyan	42804503
	Magenta	42804502
	Jaune	42804501
Haute capacité	Noir	42127404
	Cyan	42127403
	Magenta	42127402
	Jaune	42127401

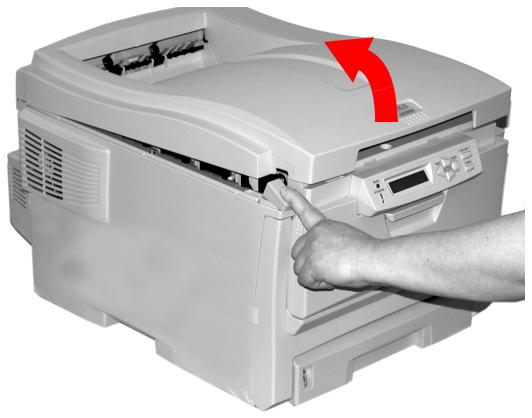

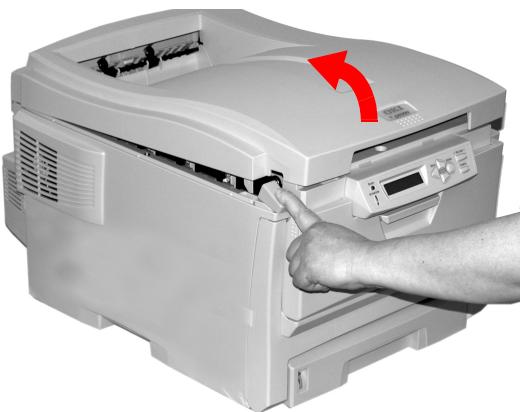

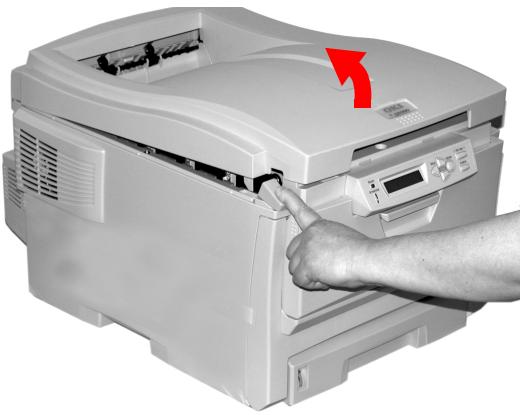

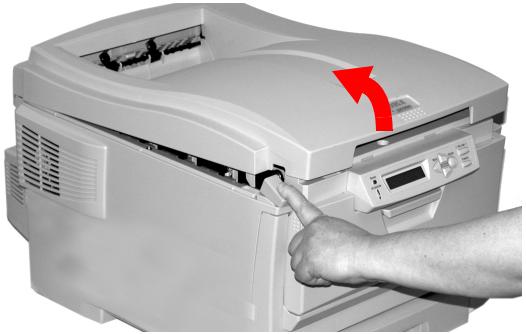

1. Appuyez sur le bouton d'ouverture, puis ouvrez complètement le capot.

Avertissement!

Si l'imprimante est sous tension, l'unité de fusion peut être brûlante. Cette surface est clairement étiquetée. Ne la touche pas.

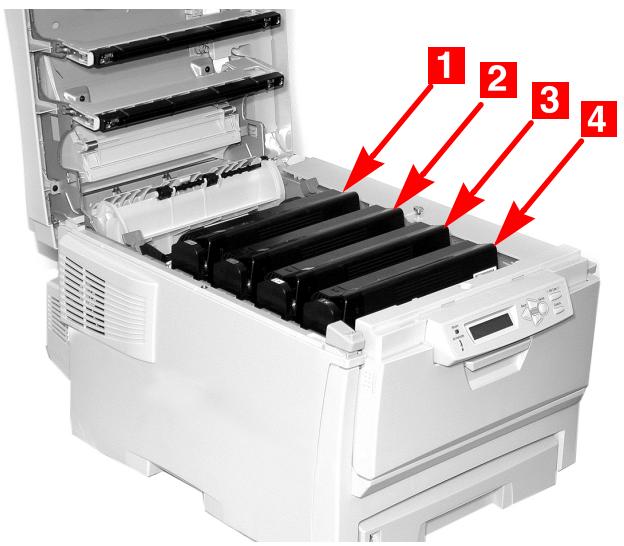

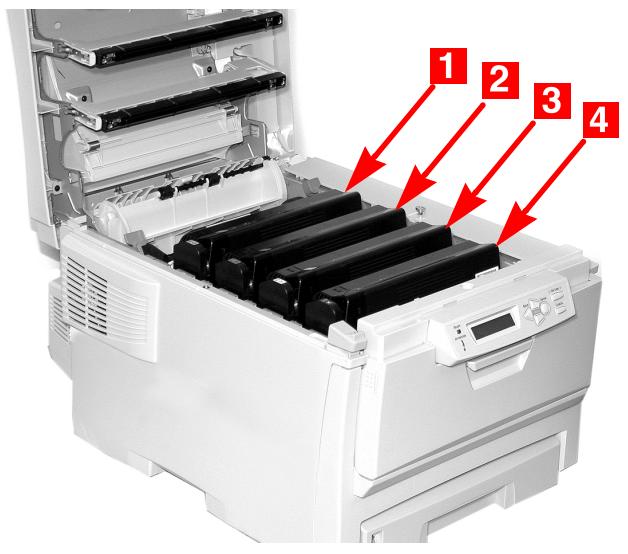

1. Notez la position des quatre cartouches de toner : cyan (1), magenta (2), jaune (3) et noir (4) :

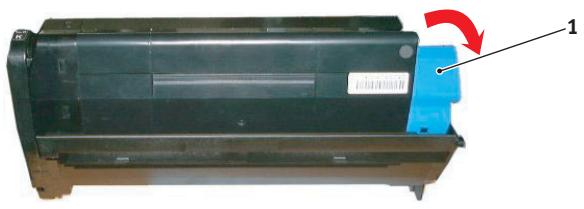

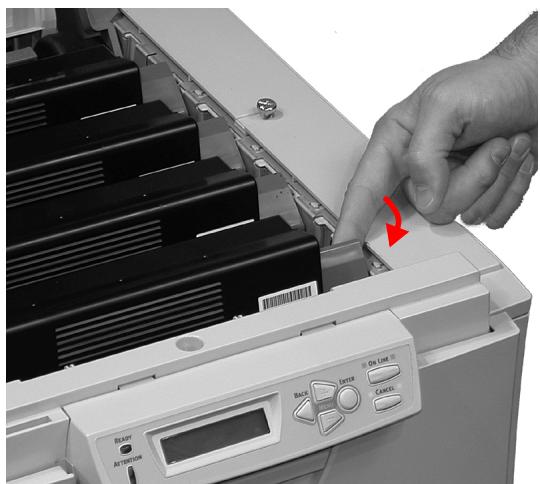

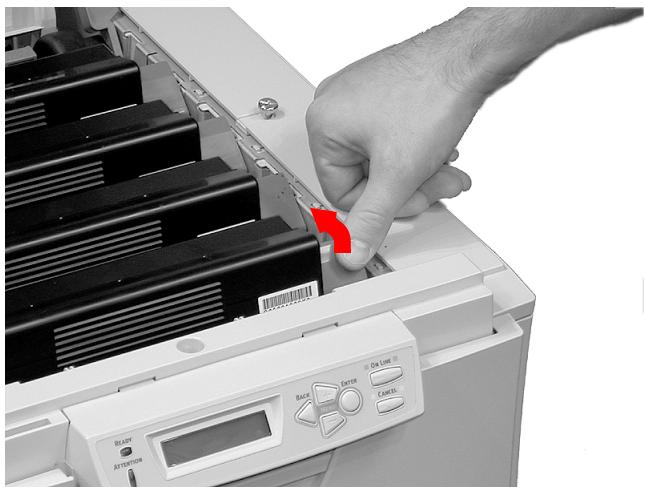

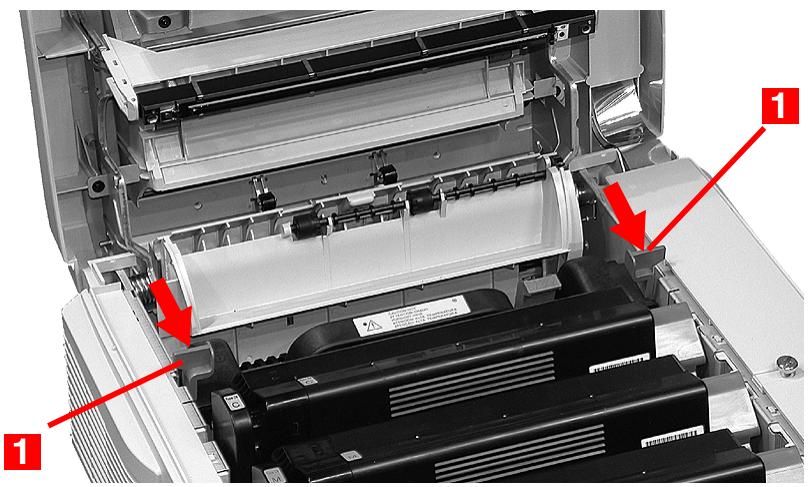

1. Actionnez le levier de déverrouillage de la cartouche de toner couleur à replacer, en la tirant vers l'avant de l'imprimante (remplacement de la cartouche de toner noir présentée).

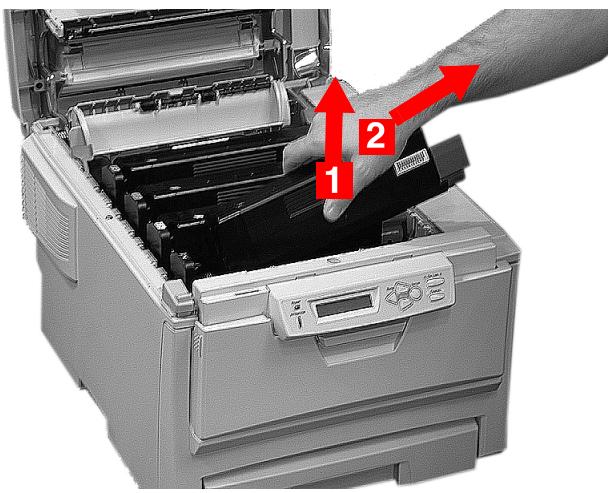

1. Soulevez l'extrémité droite de la cartouche puis tirez la cartouche vers la droite en dégageant l'extrémité gauche, tel qu'indiqué. Sortez la cartouche de toner et mettez-la au rebut conformément aux réglementations locales.

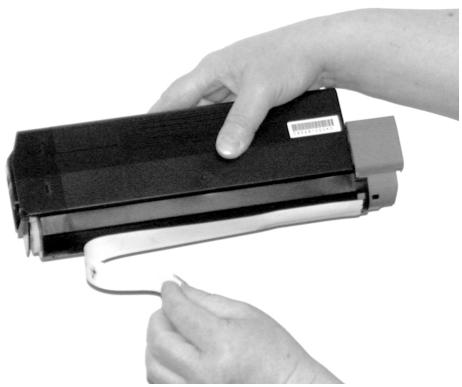

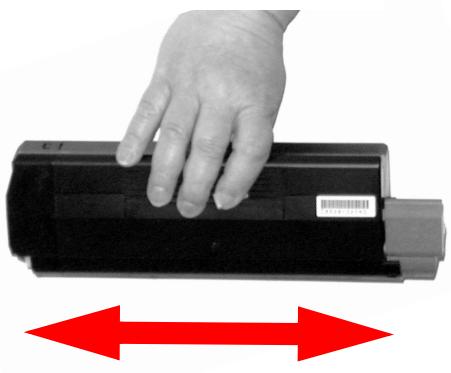

1. Sortez la cartouche neuve de son emballage et secouez-la délicatement de gauche à droite pour répartir le toner.

1. Retirez le ruban adhésif de l'extérieur de la cartouche.

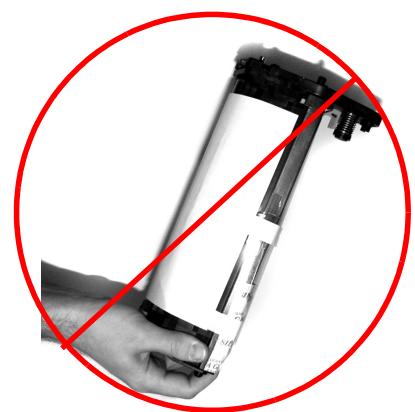

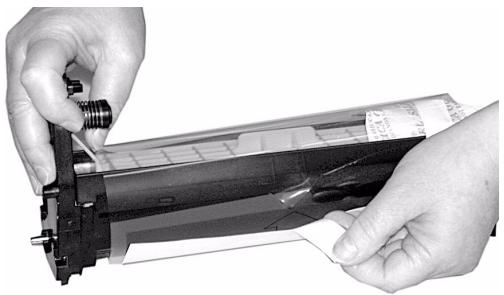

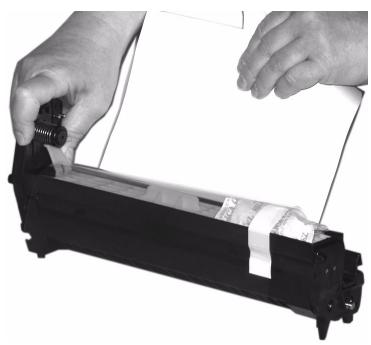

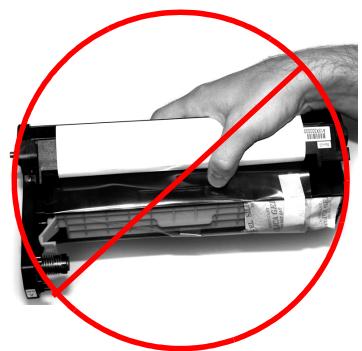

Mise en GARDE!

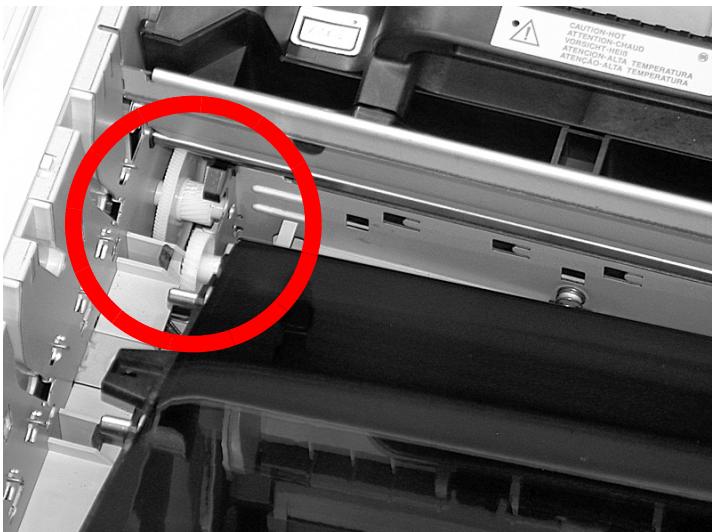

Ne touchez pas au levier de dégagement de la cartouche avant de l'avoir installée dans le tambour d'image, au risque d'ouvrir la fente de distribution et de renverser du toner.

1. Tout en maintenant la cartouche par son centre avec son levier de dégagement vers la droite, insérez l'extrémité gauche de la cartouche dans le tambour d'impression en l'appuyant sur le ressort du tambour d'image.

1. Insérez l'autre extrémité de la cartouche dans le tambour d'image et verrouillez-la en place en poussant le levier de verrouillage coloré vers l'arrière.

Important!

Le levier devrait se déplacer facilement. Si une résistance est sentie, ARRÊTEZ! et appuyez sur la cartouche de toner pour bien la fixer en place dans le tambour d'image, puis appuyez de nouveau sur le levier.

Pour éviter de gaspiller du toner, NE TOUCHEZ PAS au levier de dégagement de la cartouche avant de l'avoir installée dans le tambour d'image.

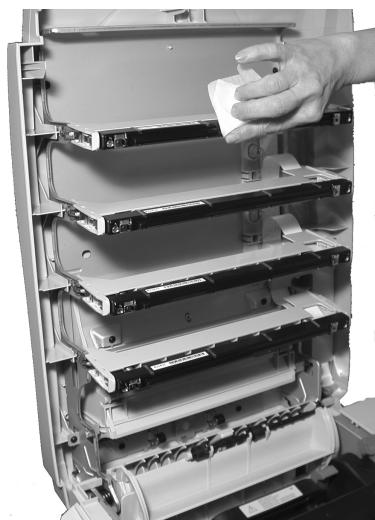

1. Essuyez doucement la surface des DEL avec du produit nettoyant pour lentille de DEL ou un mouchoir à papier doux.

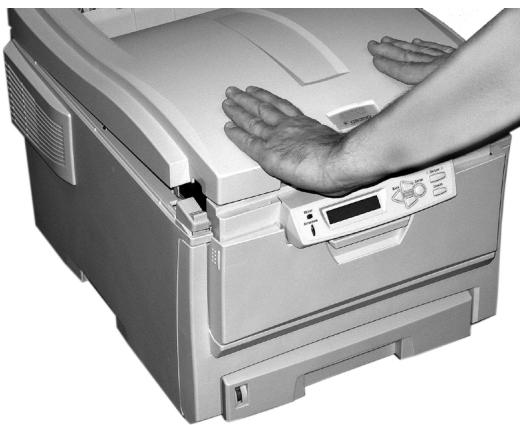

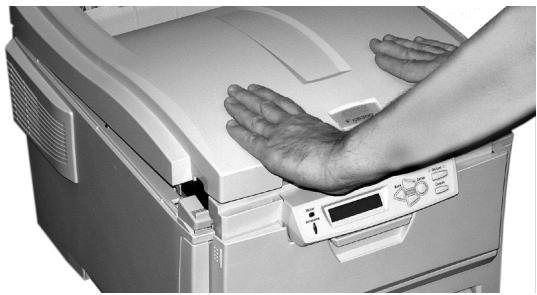

1. Fermez le capot supérieur.

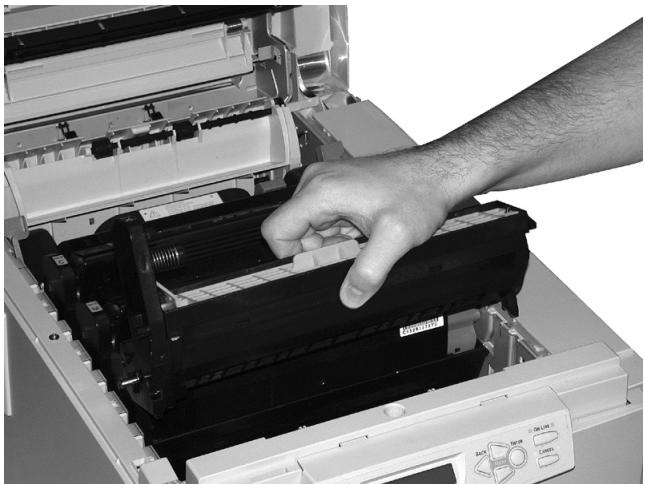

Remplacement du tambour d'image

REPLACE IMAGE DRUM (REEMPLACER TAMBOUR) nmm: ZZZZ DRUM LIFE (DUREE DU TAMBOUR ZZZZ)

• nnn: ZZZZ = 350: JAUNE

351: MAGENTA

352: CYAN

353: NOIR

Couleur du tambour	N° de réfé. OKI
Noir	42126604
Cyan	42126603
Magenta	42126602
Jaune	42126601

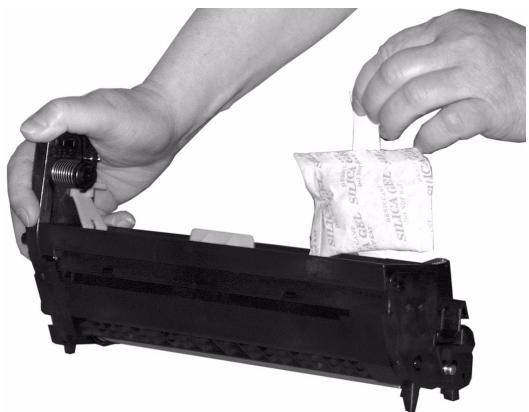

1. Placez deux feuilles de papier sur la surface de travail pour la proté

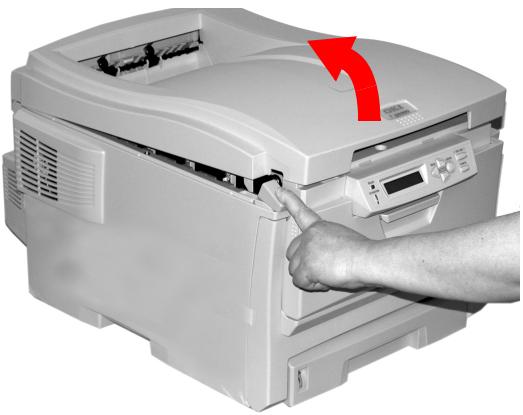

2. Appuyez sur le bouton d'ouverture, puis ouvrez complètement le capot.

Avertissement!

Si l'imprimante est sous tension, l'unité de fusion peut être brûlante. Cette surface est clairement étiquetée. Ne la touchez pas.

1. Notez la position des quatre tambours d'image : cyan (1), magenta (2), jaune (3) et noir (4):

1. Sortez le tambour d'image, ainsi que sa cartouche de toner, de l'imprimante et déposez-les sur les feuilles de papier.

1. Avec le levier de déverrouillage du toner coloré (1) à droite, tirez le levier vers vous pour libérer le joint entre la cartouche de toner et le tambour d'image.

1. Soulevez l'extrémité droite de la cartouche puis tirez la cartouche vers la droite, et sortez la cartouche de toner du tambour d'image. Placez la cartouche de toner sur une feuille de papier pour éviter de souiller la surface de travail.

1. Mettez au rebut le tambour d'image usé conformément aux réglementations locales!

Mise en GARDE!

La surface verte du tambour d'image, à la base de la cartouche, est très délicate et sensible à la lumière. Ne la touchez pas et ne l'exposez pas à l'éclairage ambiant plus de 5 minutes. S'il s'avère nécessaire de laisser le tambour d'image hors de l'imprimante plus longtemps, enveloppez la cartouche dans un sac en plastique noir pour la protéger de la lumière. Ne l'exposez jamais aux rayons solaires directs ou à un éclairage très intense.

1. Sortez la nouvelle cartouche de tambour d'image de son emballage.

Mise en GARDE!

Manutention du tambour d'image : Le tambour d'image contient du toner. Pour éviter de renverser le toner, maintenez le tambour d'image orienté vers le haut.

1. Saisissez l'onglet de ruban blanc et retirez le ruban.

1. Retirez la feuille de papier puis la pellicule transparente en plastique.

1. Retirez le paquet de gel de silice, le cas échéant.

1. Installez le tambour d'image dans l'imprimante.

1. Retirez le dispositif d'étanchéité orange du tambour d'image.

1. Installez la cartouche de toner dans le tambour d'image.

1. Poussez vers l'arrière le levier de verrouillage de la cartouche de toner.

1. Essuyez doucement la surface des DEL avec du produit nettoyant pour lentilles de DEL ou un mouchoir à papier doux.

1. Fermez le capot supérieur.

Remplacement de l'unité de courroie de transfert oki 42158711

REPLACE BELT (REEMPLACER COURROIE) 355: BELT LIFE (DURÉE DE LA COURROIE)

L'unité de courroie de transfert est située sous les quatre tambours d'image. Celle-ci doit être remplacée après l'impression d'environ 50 000 pages.

1. Appuyez sur le bouton d'ouverture, puis ouvrez complètement le capot.

Avertissement!

Si l'imprimante est sous tension, l'unité de fusion peut être brûlante. Cette surface est clairement étiquetée. Ne la touchez pas.

1. Notez la position des quatre tambours d'image : cyan (1), magenta (2), jaune (3) et noir (4). Il est essentiel que les tambours soient réinstallés dans l'ordre!

1. Sortez chacun des tambours d'image de l'imprimante en les soulevant et placez-les sur une surface plane en lieu sûr, en évitant de les exposer directement à la lumière du soleil ou à une source de chaleur.

Mise en GARDE!

La surface verte du tambour d'image, à la base de la cartouche, est très délicate et sensible à la lumière.

• Ne touchez pas la surface verte du tambour!
• Ne l'exposez jamais aux rayons solaires directs ou à un éclairage très intense.
• N'exposez pas ses composants à la lumière pendant plus de cinq minutes.
• S'il s'avéré nécessaire de laisser le tambour d'image hors de l'imprimante plus longtemps, enveloppez la cartouche dans un sac en plastique noir pour la protégger de la lumière.
• Repérez les deux attaches bleues (1) et la poignée (2).

1. Tournez les deux attaches à environ dans le sens horaire pour libérer la courroie.

1. Tirez la poignée et sortez l'unité de courroie de transfert de l'imprimante.

1. Sortez la nouvelle unité de courroie de transfert de son emballage, et maintenez-la avec sa poignée bleue orientée vers l'avant de l'imprimante.
2. Placez l'engrenage situé à l'arrière de l'unité de courroie de transfert sur l'engrenage dans le coin arrière gauche de l'imprimante, puis insérez la courroie de transfert dans l'imprimante.

1. Tournez les deux attaches à environ dans le sens anti-horaire pour verrouiller l'unité de courroie de transfert en place.

1. Réinstallez les quatre tambours d'image/cartouches de toner dans l'imprimante ((1 = cyan), (2 = magenta), (3 = jaune), (4 = noir)) :

1. Fermez le capot supérieur.

Oki 42625502 (230 v)

Si l'imprimante a été récemment mise sous tension, certains composants de l'unité de fusion peuvent être brûlants. Soyez vigilant pendant la manipulation de l'unité de fusion ; saisissez-la uniquement par sa poignée qui peut être tiède au toucher.

Une étiquette indique clairement cette zone. En cas de doute, éteignez l'imprimante et laissez refroidir l'unité de fusion pendant au moins 10 minutes avant d'ouvrir le capot.

1. Appuyez sur le bouton d'ouverture, puis ouvrez complètement le capot.

1. Tirez les deux leviers de verrouillage bleus de l'unité de fusion (1) vers l'avant de l'imprimante.

1. Tout enMAINANT I'UNITE DE FUSION par sa poignee, sortez I'UNITE DE FUSION de I'imprimante. Si I'UNITE DE FUSION est chaude, placez-la sur une surface plane qui ne peut etre endommagée par la chaleur. Aprese avoir laissé I'UNITE DE FUSION use refroidir, mettez-la au rebut.

1. Déballiez l'unité de fusion neuve et retirez tout ruban adhésif.
2. Poussez vers la gauche le levier de transport orange pour déverrouiller l'unité de fusion (un clic se fait entendre), puis retirez-le :

1. Tout en maintenant l'unité de fusion neuve par sa poignée, et avec le levier de dégagement de pression de l'unité de fusion (1) à droite, insérez l'unité de fusion dans l'imprimante.

1. Poussez les deux leviers de verrouillage bleu (1) vers l'arrête de l'imprimante pour verrouiller la nouvelle unité de fusion en place.

1. Fermez le capot supérieur.

Les bourrages peuvent être provoqués par un mauvais chargement depuis un bac à papier ou à un problème au niveau du chemin du papier à l'intérieur de l'imprimante.

Lorsque cela se produit, l'imprimante s'arrête immédiatement et l'affichage du panneau de commande indique la zone où le blocage s'est produit. Toutes les feuilles bloquées doivent être retirées pour restaurer le fonctionnement normal de l'imprimante.

Une fois le bourrage supprimé et le capot fermé, il est possible qu’un nouveau message indiquant un bourrage s’affiche. Ce nouveau bourrage doit être également supprimé. Cela peut se produire lorsque vous imprimez des documents comptant plusieurs pages ou plusieurs exemplaires du même document d’une page.

À moins d'avoir accédé au menu et désactivé (OFF) le paramètre JAM RECOVERY (REPRISE SUR BOURRAGE) du menu de configuration du système, une fois les bourrages supprimés, l'imprimante tentera de réimprimer toute page perdue pendant le bourrage.

Bourrage 370 - consultez la page 124. Bourrage 371 - consultez la page 126. Bourrage 372 - consultez la page 123. Bourrage 373 - consultez la page 124. Bourrage 380 - consultez la page 123. Bourrage 381 - consultez la page 117. Bourrage 382 - consultez la page 114. Bourrage 383 - consultez la page 124. Bourrage 390 - consultez la page 131. Bourrage 391 - consultez la page 129. Bourrage 392 - consultez la page 129.

Bourrage 382

1. Ouvrez le capot supérieur.

1. Tirez délicatement sur la feuille de papier.
2. Si celle-ci ne sort pas facilement, passez à l'étape suivante.
3. Lorsque celle-ci est sortie de l'imprimante, fermez le capot.

1. Abaissez le plateau de la sortie arrêté.

1. Retirez la feuille coincée.

AVERTISSEMENT! L'unité de fusion (four) peut être BRULANTE.

Lorsque la feuille ne peut être retirée facilement, celle-ci est bloquée partiellement dans l'unité de fusion. Pour la retirer, appuyez sur le levier de pression de l'unité de fusion (1) avant de tirer la feuille. Remettez ensuite le levier de pression en position d'origine.

1. Fermez la sortie arrière.

1. Fermez le capot supérieur.

Bourrage 381

1. Appuyez sur le bouton d'ouverture, puis ouvrez complètement le capot.

1. Notez la position des quatre tambours d'image : cyan (1), magenta (2), jaune (3) et noir (4). Il est essentiel que les tambours soient réinstallés dans l'ordre!

Avertissement!

Si l'imprimante a été mise sous tension, l'unité de fusion peut être brûlante. Cette surface est clairement étiquetée. Ne la touchez pas.

1. Sortez chacun des tambours d'image/cartouches de toner de l'imprimante et placez-les sur une surface plane en lieu sûr, en évitant de les exposer directement à la lumière du soleil ou à une source de chaleur.

Mise en GARDE!

La surface verte du tambour d'image, à la base de la cartouche, est très délicate et sensible à la lumière.

• Ne touchez pas la surface verte du tambour!
• Ne l'exposez jamais aux rayons solaires directs ou à un éclairage très intense.
• N'exposez pas ses composants à la lumière pendant plus de cinq minutes.
• S'il s'avéré nécessaire de laisser le tambour d'image hors de l'imprimante plus longtemps, enveloppez la cartouche dans un sac en plastique noir pour la protégger de la lumière.
• Retirez toute feuille de papier sur l'unité de courroie de transfert.

Mise en GARDE!

N'utilisez pas d'objet pointu ou tranchant pour dégager les feuilles de la courroie de transfert, au risque d'endommager la courroie.

Avertissement! Si l'imprimante a été mise sous tension, l'unité de fusion peut être BRULANTE!

Pour retirer une feuille bloquée dans l'unité de fusion, saisissez le bord de la feuille, poussez vers l'avant et le bas sur le levier de pression de l'unité de fusion (1), et sortez la feuille. Remettez ensuite le levier de dégagement en position d'origine.

Lorsque la feuille est très avancée dans l'unité de fusion (et que seulement une petite portion de la feuille est visible), n'essayez pas de la tirer. Consultez l'étape 4 sous « Bourrage 382 »

1. Réinstallez les quatre tambours d'image/cartouches de toner dans l'imprimante, en les plaçant dans la série appropriée (1 = cyan, 2 = magenta, 3 = jaune, 4 = noir) :

1. Fermez le capot supérieur.

Bourrages 372 et 380

OPEN FRONT COVER (OUVRIR CAPOT AVANT)

nnn: PAPER JAM (BOURRAGE PAPIER)

nnn = 372 ou 380.

1. Appuyez sur le bouton d'ouverture, puis ouvrez complètement le capot avant.

1. Retirez toute feuille bloquée.

1. Fermez le capot avant.

Bourrages 370, 373 et 383

1. Appuyez sur le bouton d'ouverture du capot de l'unité duplex (recto verso), puis ouvrez complètement le capot.

1. Retirez toute feuille bloquée.

1. Fermez le capot de l'unité duplex (recto verso).

Bourrage 371

OUVRIR CAPOT DUPLEX (OPEN DUPLEX COVER) 371: BOURRAGE PAPIER (PAPER JAM)

1. Éteignez l'imprimante.
2. Sortez l'unité duplex (recto verso) de l'imprimante.

1. Tirez le couvercle de l'unité duplex (recto verso) pour le déverrouiller.

1. Ouvrez le couvercle et retirez le papier coincé.

1. Fermez le couvercle et poussez sur celui-ci pour le verrouiller en place.

1. Réinstallez l'unité duplex sur l'imprimante.

Bourrages 391 et 392

OPEN FRONT COVER (OUVRIR CAPOT AVANT)

391: PAPER JAM (BOURRAGE PAPIER)

OPEN FRONT COVER (OUVRIR CAPOT AVANT)

392: PAPER JAM (BOURRAGE PAPIER)

1. Tirez sur le bac approprié (391 = bac 1, 392 = bac 2 optionnel) et retirez toute feuille bloquée pendant sa sortie du bac.

1. Ouvrez le capot avant.

1. Retirez toute feuille bloquée.

1. Fermez le capot avant.

Bourrage 390

CHECK MP TRAY (VÉRIF. BAC MF)

390: PAPER JAM (BOURRAGE PAPIER)

Lorsqu'une feuille vient tout juste d'entrer dans l'imprimante

1. Tirez délicatement sur la feuille de papier.

Lorsque la feuille ne peut être retirée facilement depuis le capot avant

1. Appuyez sur le bouton d'ouverture, puis ouvrez complètement le capot avant.

1. Retirez toute feuille bloquée.

1. Fermez le capot avant.

Messages de l'écran à cristaux liquides

Message	Signification	Solution
* TONER SENSOR ERROR (ERREUR DE CAPTEUR TONER)	Clignote sur la deuxième ligne de l'affichage : la cartouche de toner couleur indiquée par (*) n'est pas présente dans l'imprimante.	Ouvrez le capot supérieure et assurez-vous que la cartouche de toner indiquée est bien installée dans l'imprimante : C = cyan, Y = jaune, M = magenta, K = noir.
ADD MORE MEMORY (AJOUTER MÉMOIRE) 420 :DéPASSEMENT MÉMOIRE	Le document est trop volumieux pour la mémoire de l'imprimante.	Réduisez la taille du document. Lorsque ce message s'affiche souvent, installez de la mémoire supplémentaire (consultez “Mémoire vive (RAM)” on page 156).
CANCELING JOB (ANNULATION DU TRAVAIL) (USER DENIED) (UTILISATEUR REFUSÉ)	La comptabilisation des travaux d'impression est utilisée et le client envoyant le travail d'impression n'est pas autorisé à imprimer.	Le client doit consulter l'administrateur système et obtenir les privilèges nécessaires.
CANCELLING JOB (ANNULATION TRAVAIL) (BUFFER FULL) (MÉMOIRE TAMPON PLEINE)	La comptabilisation des travaux d'impression est utilisée et la mémoire tampon de l'imprimante est pleine.	Consultez l'administrateur système.
CANCELLING JOB (ANNULATION TRAVAIL) (JAM) (BLOCAGE)	L'élement de menu JAM RECOVERY (REPRISE APRès BOURRAGE) a été désactifé et un bourge papier s'est produit. Les données non imprimées sont alors supprimées.	Supprimez le bourgage et imprimez de nouveau les pages manquantes du travail d'impression.
CHECK BELT (VÉRIFIER COURROIRE) 330 : BELT MISSING (COURROIE MANQUANTE)	L'unité de courroie de transfert n'est pas installée correctement.	Ouvrez la capot supérieur et sortez les tambours d'image noir (K) et jaune (Y); placez-les sur une surface plane. Assurez-vous que les leviers de verrouillage de l'unité de courroie de transfert sont en position de verrouillage : réinstallé ensuite les tambours d'image.
CHECK FUSER (VÉRIFIER FOUR) 320: FUSER MISSING (FOUR MANQUANT)	L'unité de fusion n'est pas installée correctement.	Ouvrez le capot supérieur et assurez-vous que l'unité de fusion est bien installée dans l'imprimante, et que les leviers de verrouillages sont positionnés vers l'arrête de l'imprimante :
CHECK MP TRAY (VÉRIFIER BAC MF) 390: PAPER JAM (BOURRAGE PAPIER)	Un bourrage papier s'est produit à la sortie du bac multifonction.	Suprimez le bourrage : consultez “Bourrage 390” on page 130.
CLOSE COVER (FERMER CAPOT) 316: DUPLEX COVER OPEN (CAPOT DUPLEX OUVERT)	Le capot de l'unité duplex (recto verso) est ouvert ou mal installé.	Fermez le capot de l'unité duplex (recto verso) :
CLOSE COVER (FERMER CAPOT) mmm: COVER OPEN (CAPOT OUVERT)	Le capot supérieur ou avant est ouvert.	Assurez-vous que les capots avant et supérieur sont bien fermés.
HARD DISK FULL (UNITÉ DE DISQUE DUR PLEINE)	Il n'y a plus de mémoire disponible sur le disque dur optionnel.	Des fichiers mémorisés doivent être effacés du disque dur par les clients individuels à l'aide du panneau de commande ou par l'administrateur système (en utilisant l'application Storage Device Manager).
INSTALL PAPER CASSETTE (INSTALLER BAC)430 : TRAY 1 MISSING (BAC 1 MANQUANT)	Le bac 1 n'est pas installé dans l'imprimante.	Installez le bac manquant.
INSTALL PAPER CASSETTE (INSTALLER BAC)440 : TRAY 1 OPEN (BAC 1 OUVERT)	Le bac 1 n'est pas bien installé dans l'imprimante.	Assurez-vous que le bac est bien inséré dans l'imprimante.
INVALID ID (ID NON VALID)JOB REJECTED (TRAVAIL REJETÉ)	La comptabilisation des travaux d'impression est utilisée et un travail d'impression a été reçu d'un client qui n'a pas de privilèges d'impression.	Le client doit consulter l'administrateur système pour obtenir une ID valide.
LOAD mmm AND PRESS ON-LINE(CHARGEZ mmm ET APPUYEZ SUR ON-LINE)490 : MP TRAY EMPTY (BAC MF VIDE)	Le travail d'impression pour le bac multifonction a été reçu et le bac multifonction est vide.	Chargez le support requis (mmm) dans le bac multifonction et appuyez sur ON-LINE.
LOAD mmm mm (CHARGER mmmmm)nn : tttt EMPTY (VIDE)	Le travail d'impression a été reçu et le bac indiqué est vide.	Chargez le support mm dans le bac (tttt) indiqué.
LOAD mm/xxx AND PRESS ON-LINE(CHARGEZ mmm/xxx ET APPUYEZ SUR ON-LINE) nnn: tttt MEDIA MISMATCH (NON CONCORDANCE SUPPORT)	Le type de support indiqué pour le bac (tttt) ne correspond pas au type spécifique dans le travail d'impression en traitement.	Chargez le support approprié dans le bac et appuyez sur ON-LINE.
LOAD mm/xxx AND PRESS ON-LINE(CHARGEZ mmm/xxx ET APPUYEZ SUR ON-LINE) nnn: tttt SIZE MISMATCH (NON CONCORDANCE FORMAT)	Le format de support (mmm) et/ou le type (ppp) chargeé dans le bac (tttt) ne correspond pas au format de support spécifique dans le travail d'impression en traitement.	Chargez le support approprié dans le bac et appuyez sur ON-LINE.
OPEN DUPLEX COVER (OUVRIR CAPOT DUPLEX) nnn: PAPER JAM (BOURRAGE PAPIER)	Un bourrage papier s'est produit à l'entrée ou à la sortie de l'unité duplex (recto versus).	Supprimez le bourrage : consultez la page 123.
OPEN FRONT COVER (OUVRIR CAPOT AVANT) nnn: PAPER JAM (BOURRAGE PAPIER)	Bourrage papier.	Supprimez le bourrage : consultez la page 122
OPEN TOP COVER (OUVRIR CAPOT SUP) nnn: PAPER JAM (BOURRAGE PAPIER)	Bourrage papier.	Supprimez le bourage : consultez la page 113.
ORDER xxx (COMMANDER xxx)	S'affiche sur la deuxieme ligne de l'écran pour indiquer que la vie utile du consommable xxx (p. ex., couroie de transfert, unité de fusion, cartouche de toner, tambour d'impression) est presque terminée.	Assurez-vous d'avoir les consommables de Replacement requis en main.
POWER ON/OFF (METTRE SOUS/HORS TENSION) 300: NETWORK ERROR (ERREUR RÉSEAU)	Une erreur concernant le réseau s'est produit.	Éteignez l'imprimante puis rallumez-la. Si le message ne s'efface pas, communiquez avec l'administrateur réseau.
PRESS ONLINE SW (APPUYEZ SUR ON-LINE) INVALID DATA (DONNÉES NON VALIDES)	L'imprimante a reçu des données non valides.	Appuyez sur ON-LINE. Relancez le travail d'impression.
PS3 EMULATION ERROR (ERREUR D'ÉMULATION PS3)	Émulation Postscript seulement. Une erreur s'est produit ou la mémoire virtuelle est pleine.	Traiter et envoyer de nouveau le travail à l'imprimante. Réduisez la taille du fjichier d'impression envoyé.}-\}--
REPLACE TONER (REPLACER TONER) nnn:* TONER EMPTY (TONER VIDE)	Ce message indique que la cartouche de toner doit être replacée.	Remplacez la cartouche indiquée. 410: Y = Jaune 411 M = Magenta 412: C = Cyan 413: K = Noir
REPLACE YYYYY (REPLACER YYYYY) nnn: YYYYY LIFE (DURÉE UTILE YYYYY)	Le composant indiqué a presque atteint la fin de sa durée utile d'utilisation et doit être replacé.	Remplacez le composant indiqué : YYYYY = Fuser (Unité de fusion), Belt (Courroie de transfert), C Drum (Tambour C), Y Drum (Tambour J), M Drum (Tambour M), K Drum (Tambour K).
ttt EMPTY (tttt VIDE)	S'affiche sur la deuxième ligne de l'écran pour indiquer que le bac ttt est vide.	Chargez des supports dans le bac tttt.
xxx LIFE (DURÉE xxx)	S'affiche sur la deuxîme ligne de l'écran pour indiquer que le consommable xxx (p. ex., couroie de transfert, unité de fusion, cartouche de toner, tambour d'impression) devra être replacné bientôt.	Remplacez le composant indiqué.
YYYY nnn : FATAL ERROR (ERREUR FATALE)	Une erreur s'est produit et nécessite l'intervention d'un technicien. YYYYY = cause générale. nnn = numéro d'erreur.	Inscrivez le message y compris le numéro d'erreur « nnn», puis communiquez avec un centre de réparation agrée Oki Data. Note : Si vous remarque une série d'octets composés de lettres et de chiffres défilant sur l'affichage, n'oubliez pas de la noter et de la mentionner à votre revendeur.

Lorsque des bourrages se produisent souvent :

• Plus d'une feuille est alimentée à la fois.
• Le support s'enroule.
• Le support n'est pas alimenté droit.

Cause possible	Solution
L'imprimante n'est pas sur l'horizontal.	Placez l'imprimante sur une surface stable et solide.
Le support est trop mince.	Utilisez le type de support approprié (consultez "Recommendations concernant les supports" on page 10).
Le support est humide ou compte de l'électricité statique.	Stockez le support selon les températures et les niveaux d'humidité prescrites (consultez "Spécifications" on page 160).
Le support est gondolé ou froissé.	Retirez les supports gondolés/froissés du bac.
Le support n'est pas correctement aligné.	Réglez les guides papier du bac à papier ou du bac d'alimentation manuelle.
Le support n'est pas alimenté.	Corrigez la sélection d'alimentation papier dans le pilote de l'imprimante.
Le capot supérieur n'est pas resté ouvert avant que tous les bourrages aient etesupprimés.	La suppression du bourrage n'est pas suffisante : Ouvrez et fermez lentedement le capot supérieur, notamment si le bourage a eted suppriméderrière le capot avant.

Un message d'erreur de l'application ou de panne de protection générale est affiché.

Cause possible	Solution
L'application n'est pasCompatible avec le système d'exploitation.	Mettez à niveau l'application.
La mémoire est insuffisante pour les applications exécutées.	Fermez toutes les autres applications.
Le fjichier d'impression est alteré.	Corrigez ou recréez le fjichier d'impression.
La mémoire est insuffisante pour l'application.	Augmentez la mémoire de l'ordinateur.
Espace libre insuffisant sur le disque dur.	Supprimez les fjichiers inutiles.
Le pilote d'imprimante n'est pas correctement configuré.	Configuez adéquatement le pilote d'imprimante.

La vitesse d'impression est lente.

Cause possible	Solution
La haute résolution d'impression est sélectionnée.	Sélectionnez une résolution d'impression plusasse dans le pilote d'imprimante.
Les données sont trop complexes.	Simplifiez les données.

L'imprimante demande un changement de format de support pour continuer l'impression.

Cause possible	Solution
Le support charge dans le bac ne correspond pas au format utilisé dans l'application logicielle.	Changez le support dans le bac pour qu'il corresponde au format utilisé dans l'application et appuyez sur ON-LINE pour continuer ou poursuivez l'impression sur le support courant en appuyant sur ON-LINE.

L'imprimante est sous tension, mais ne passe pas en ligne.

Cause possible	Solution
Mauvaise connexion	Arrêtez l'imprimante et débranchez le cordon d'alimentation. Rebranchez le cordon d'alimentation et allumez l'imprimante. Si cela n'efface pas le message, communiquez avec un centre de réparation.

L'impression ne démarre pas.

Cause possible	Solution
Erreur sur l'imprimante	Vérifiez le panneau de commande. Si un message d'erreur est affché, résolvez le problème.

L'impression s'annule.

Cause possible	Solution
Le cable d'interface de l'imprimante est endommagé.	Remplacez le cable d'interface de l'imprimante.
Le délambda d'attente est trop court.	Entrez un délambda d'attente plus long dans le menu (SYS CONFIG MENU (MENU CONFIG. SYSTème) →WAIT TIMEOUT (Délai D'ATTENTE)).

Problèmes d'interface avec l'ordinateur

Impossible de configurer la connexion parallèle.

Cause possible	Solution
L'ordinateur ne prend pas en charge l'interface parallele bisirectionnelle.	Il n'y a pas de remède à ce problème. Il faut que vous utilisiez un ordinateur acceptant une interface parallelle bidirectionnelle.
Le cable parallele ne répond pas aux normes en vigueur.	Utilisez un cable parallelle bidirectionnel à la norme IEEE 1284.
L'interface est désactivée.	Vérifiez que l'interface parallelle est activée dans le menu (consultez "Mode de transmission en parallèle: Windows uniquement" on page 155
La procédure de configuration n'a pas été effectué correctement ou a été annulée.	Effectuez de nouveau la configuration depuis le début.
Le cable parallele est déconnecté ou endommagé.	Reconnectez le cable ou essayez un nouveau cable.
Un convertisseur, un tampon ou une rallonge est utilisé.	Testez en connectant l'imprimante directement à l'ordinateur.

Windows 95 et NT 4.0 ne prennant pas en charge USB ; il est possible que Windows 98 mis à niveau à partir de Windows 95 ne prenne pas en charge USB.

Cause possible	Solution
Le cable USB ne répond pas aux exigences USB.	Utilisez un cable USB conforme à la norme Ver.1.1.
L'interface est désactivée.	Assurez-vous que l'interface USB est activée dans le menu (USB MENU (MENU USB) → USB →ENABLE (ACTIVÉ)).
La procédure de configuration n'a pas été effectué correctement ou a été annulée.	Effectuez de nouveau la configuration depuis le début.
Le cable USB est déconnecté ou endommagé.	Reconnectez le cable ou essayez un nouveau cable.
Un concentrateur USB est utilisé.	L'imprimante ne peut pas être utilisée avec un concentrateur USB. Connectez l'imprimante directement à l'ordinateur.
Le cable USB est installé dans le port Ethernet.	Assurez-vous que le cable USB est connecté dans le port USB blanc (1) de l'imprimante :
Mauvaise concordance possible au niveau de la connexion parallèle entre l'ordinateur et l'imprimante.	Changez le mode de transmission parallèle (consultez “Mode de transmission en parallèle: Windows uniquement” on page 155).

Impossible d'imprimer.

LPT WRITE ERROR (Erreur d'écriture LPT) est affiché. - PRNUSBX WRITE ERROR (Erreur d'écriture PRNUSBx) est affiché.

Cause possible	Solution
L'interface est désactivée.	Dans les paramètres du menu de l'imprimante, activez l'interface parallelle (PARALLEL MENU (MENU PARALLELE) →PARALLEL (PARALLELE) →ENABLE (ACTIVÉ)) ou l'interface USB (USB MENU (MENU USB) →USB →ENABLE (ACTIVÉ)).
L'imprimante est éteinte.	Allumez l'imprimante.
Le cable d'interface de l'imprimante est déconnecté.	Rebranche le cable d'interface de l'imprimante.
Un convertisseur, un tampon, une rallonge ou un concentrateur USB est utilisé.	Testez en connectant l'imprimante directement à l'ordinateur.
Le port de sortie du pilote d'imprimante est incorrect.	Sélectionnez le port de sortie approprié sur lequel le cable d'interface de l'imprimante est connecté.
L'imprimante n'est pas séLECTIONnée dans le pilote d'imprimante.	Sélectionnez l'imprimante ou définissez une imprimante par défaut.
Un pilote d'imprimante incorrect est utilisé.	Supprimeze ce pilote d'imprimante et installez le pilote d'imprimante approprié à l'aide du CD des pilotes (Drivers) fourni avec l'imprimante.

Solution

Nettoyez la matrice à DEL à l'aide d'un chiffon pour lentilles ou d'un chiffon doux.

Changez la cartouche de toner.

Changez le tambour d'image.

Décoloration longitudinale

Cause possible	Solution
La matrice à DEL est souillée.	Nettoyez la matrice à DEL à l'aide d'un chiffon pour lentilles ou d'un chiffon doux.
Le niveau de toner est faible.	Changez la cartouche de toner.
Le support n'est pas d'un type pouvant être utilisé sur l'imprimante.	Utilisez les supports recommends.

Impression pâle

Cause possible	Solution
La cartouche de toner n'est pas correctement installée.	Réinstalléla cartouche de toner (consultez “Remplacement des cartouches de toner” on page 86).
Le niveau de toner est faible.	Remplacez la cartouche de toner (consultez “Remplacement des cartouches de toner” on page 86).
Le support est humide.	Stockez le support selon les températures et les niveaux d'humidité prescrites (consultez “Spécifications” on page 160).
Le support n'est pas d'un type pouvant être utilisé sur l'imprimante.	Utilisez les supports recommends (consultez “Recommendations concernant les supports” on page 10).

DécOLORATION NON constante

Cause possible	Solution
Le support est humide.	Stockez le support selon les températures et les niveaux d'humidité prescrites (consultez “Spectingutions” on page 160).

Bandes noires longitudinales

Cause possible	Solution
Le tambour d'image est endommagé.	Remplacez le tambour d'image (consultez “Remplacement du tambour d'image” on page 93).
Le niveau de toner est faible.	Remplacez la cartouche de toner (consultez “Remplacement des cartouches de toner” on page 86).
Lignes latécales noires ou tâches périodiques.	• Lorsque des taches ou des lignes apparaissent à intervalles d'environ 44 mm à 99 mm, cela signifie que la surface verte du tambour d'image est endommagée ou souillée. Si cette surface est endommagée, remplacez le tambour d'image (consultez “Remplacement du tambour d'image” on page 93). Si elle est souillée, essayez-la doucement avec un chiffon doux. Si le problème persiste, remplacez le tambour d'image. • Lorsque des lignes ou des taches apparaissent à un intervalle d'environ 13 mm, cela signifie que le rouleau de l'unité de fusion est endommagé. Remplacez l'unité de fusion (consultez “Remplacement de l'unité de fusion” on page 107).
Le tambour d'image a été exposé à la lumière.	Sortez le tambour d'image de l'imprimante et stockez-le dans un endroit sans lumière pendant plusieurs heures. Si le problème persiste, remplacez le tambour d'image (consultez “Remplacement du tambour d'image” on page 93).

Grisés décolorés dans des sections non imprimées

Cause possible	Solution
Le support a été affecté par l'électricité statique.	Stockez le support selon les températures et les niveaux d'humidité prescrites (consultez "Spécifications" on page 160).
Le support est trop écais.	Utilisez les supports recommends (consultez "Recommendations concernant les supports" on page 10 ).
Le niveau de toner est faible.	Remplacez la cartouche de toner (consultez "Remplacement des cartouches de toner" on page 86).

Bords de lettres flous

Cause possible	Solution
La matrice à DEL est souillée.	Nettoyez la matrice à DEL à l'aide d'un chiffon pour lentilles ou d'un chiffon doux.
Impossible d'imprimer la couleur désirée car le niveau de toner est bas.	Remplacez la cartouche de toner (consultez “Remplacement des cartouches de toner” on page 86).

Un des côtés des pages imprimées est flou

Cause possible	Solution
Le capot supérieur n'est pas bien fermé.	Appuyez sur le bouton d'ouverture du capot supérieur pour l'ouvrir, puis fermez-le.
Un ou plusieurs des cartouches de toner ne sont pas bien installées.	Ouvrez le capot supérieur et assurez-vous que chacune des cartouches de toner est bien installée et que chacun des leviers de verrouillage des cartouches est en position de verrouillage (vers l'arrière).

Le toner se détache lorsque vous frottez la surface imprimée.

Cause possible	Solution
Le的话语 ainsi que le type de support peuvent ne pas être appropriés.	Sélectionnez le的话语 le plus écais dans le menu (MEDIA MENU (MENU SUPPORT) → YYY MEDIA WEIGHT (GRAMMAGE YYY)).
Les matériaux d'emballages ont été laissés sur l'unité de fusion lorsque celle-ci a été installée.	Avertissement! L'unité de fusion (four) peut être BRULANTE! Ouvrez le capot et assurez-vous que tous les matériaux d'emballage ont été retires de l'unité de fusion. Pour replacer l'unité de fusion, consultez “Remplacement de l'unité de fusion” on page 107).

Problèmes divers

L'imprimante émet des bruits bizarres.

Cause possible	Solution
L'imprimante n'est pas sur l'horizontal.	Placez l'imprimante sur une surface stable et solide.
Il y a des morceaux de papier ou autre à l'intérieur de l'imprimante.	Vérifiez l'intérieur de l'imprimante et retirez tout papier ou autre objet.
Le capot supérieur n'est pas bien fermé.	Appuyez sur les côts gauche et droit du capot supérieur.

L'impression débute après un début assez long.

Cause possible	Solution
L'imprimante nécessite une période de chauffage après avoir quitté le mode d'économie d'énergie.	Dans le menu (SYS CONFIG MENU (MENUCONFIG. SYSTÈME) →POW SAVE TIME (DÉLAI ÉCONOMIE D'ÉNERGIE)), définisse une valeur plus élevé pour augmenter le déliait avant que l'imprimante passée au mode d'économie d'énergie.
Le tambour d'image effectue un nettoyage pour assurer la qualité d'impression.	Attendez que ce processus soit terminé.
L'unité de fusion règle la température.	Attendez que ce processus soit terminé.
L'imprimante recoit des données d'une autre interface.	Attendez que les données soient traitées.

Mode de transmission en parallèle: windows uniquement

Le port parallèle prend en charge les modes IEEE-1284 et ECP. Si le port parallèle de votre ordinateur n'est pas compatible avec un de ces modes, l'imprimante risque de ne pas imprimer du tout ou d'imprimer des données erronées.

Pour y remédier, accédez au Menu parallèle de l'imprimante, et désactivez le paramètre ECP.

1. Appuyez sur + pour activer le mode Menu.
2. Appuyez à plusieurs reprises sur + jusqu'à ce que ce que vous voyagez :

PARALLEL MENU (MENUPARALLELE)

1. Appuyez sur ENTER.

PARALLEL (PARALLELE)

ENABLE (ACTIVÉ)

1. Appuyez sur ENTER.

La deuxième ligne de l'affichage clignote.

1. Appuyez sur + pour sélectionner le paramètre Disable (Désactivé).
2. Appuyez sur ENTER puis sur BACK pour enregistrer le nouveau réglage.
3. Appuyez sur ONLINE.

Les options suivantes sont offertes pour l'imprimante :

• Mémoire supplémentaire (consultez ci-après)
• Deuxième bac à papier (consultez la page 157)
• Unité duplex (recto verso) pour l'impression sur deux côtés (consultez la page 158)
• Disque dur de 20 Go (consultez la page 159)

Les directives d'installation pour ces options sont fournies avec chaque option.

Mémoire vive (RAM)

(Oki 70043001, 70043101, 70043201)

L'imprimante de base est dotée de 64 Mo de mémoire vive. Celle-ci peut être mise à niveau avec une carte de mémoire supplémentaire de :

• 64 Mo (Oki 70043001) 128 Mo (Oki 70043101)
• 256 Mo (Oki 70043201)

et perléralting 320 Mo de mémoire max.

Deuxième bac à papier.

(Oki 42158511)

Le deuxième bac à papier:

• peut contenir jusqu'à 530 feuilles de 20 lb (75 g/m²).
• Tous les mêmes supports que le bac 1, à l'exception de A6.
• Peut contenir des supports de papier bond US de 16 lb à 47 lb (Index de 33 lb à 98 lb, 60 g/m² à 177 g/m²).

Unité duplex (recto verso)

(Oki 42158411)

L'unité duplex (recto verso) ajoute la fonction d'impression sur deux côtés et active la fonction d'impression de livre. Cette unité s'installe à l'arrière de l'imprimante et ne nécessite aucun outil d'installation.

L'unité duplex (recto verso) prend en charge :

• supports de formats libre, légal 14, légal 13,5, légal 13, A4, A5, B5 et personnalisé (largeur 148 à 215.9 mm [5.8 à 8.5 po], longueur 210 à 355.6 mm [8.5 à 14 po]).
• les supports de papier bond US de 20 lb à 28 lb (42 lb à 58 lb, indice de 75 g/m² à 105 g/m²).

Unité de disque dur

(Oki 70043501)

L'unité de disque dur se branche sur la carte de circuit imprimé principale de l'imprimante et offre 20 Go d'espace. Elle est hautement recommandée si vous prévoyez utiliser les fonctions Contrôle et impression ou Impression confidentielle de l'imprimante.

Il est nécessaire :

• Si vous voulez utiliser la fonction Stockage sur le disque dur de l'imprimante.
• Si vous désirez utiliser l'application de comptabilisation des travaux d'impression (Print Job Accounting—modèle C5400n uniquement) avec l'imprimante quand elle est installée sur un réseau.

L'application Storage Device Manager fournie avec l'imprimante est utilisée pour : gérer l'unité de disque dur.

Élément	Spécification
Dimensions	16,61 po (L) x 22,09 po (P) x 13,58 po (H) (422 mm (L) x 561 mm (P) x 345 mm (H))
Poids net	57,3 lb (26 kg)
Vitesses d'impression	16 pages couleur par minute 24 pages monochromes par minute
Résolution	600 ppp ou 600 x 1200 ppp
Émulations	Émulation Postscript 3 PCL 5c Epson FX IBM Pro Printer III XL
Caracteristiques environnementales	Température • Fonctionnement: 50 °F à 90 °F (10 °C à 32 °C) • Stockage (appareil emballé): -14 °F à 110 °F (-10 °C à 43 °C) • Hors tension: 32 °F à 110 °F (0 °C à 43 °C) Humidité relative • Fonctionnement: HR de 20 % à 80% • Stockage (appareil emballé): HR de 10 % à 90% • Hors tension: HR de 10 % à 90 %
Caracteristiques électriques	110 127 volts, 60 Hz (±2 Hz) 220-240 volts, 50 Hz (±2 Hz) Consommation énergétique: • Fonctionnement, typique: 420 watts • Max.: 950 watts • Mode d'économie d'énergie: 20 watts
Fonctions automatiques	Cadrage automatique Ajustement automatique de la densité Réinitialisation automatique des compteurs pour consommables
Mémoire	64 Mo standard, pouvant être mise à niveau pour obtenir 128 Mo, 192 Mo ou 320 Mo (consultez “Mémoire vivie (RAM)” on page 156)
Capacité support (supports de 20 lb [75 g/m2])	Bac 1: 300 feuilles Bac 2 optionnel: 530 feuilles Bac multifonction: 100 feuilles
Éléments	Spécification
Plage de grammages de support	Bac 1 : 17 lb à 32 lb (64 g/m2 à 120 g/m2)Bac 2 optionnel : 17 lb à 47 lb (64 g/m2 à 177 g/m2)Bac multifonction : 20 lb à 54 lb (75 g/m2 à 203 g/m2)
Sortie papier	Sortie du dessus (empileuse face vers le bas) :250 feuilles de 20 lb (75 g/m2)Sortie arrêté (empileuse face vers le haut) :100 feuilles de 20 lb (75 g/m2)
Durée de vie de l'imprimante	420 000 pages ou 5 ans, selon la première occurrence
Cycle d'utilisation	Maximum : 50 000 pages par mois à un cycled'utilisation de 5 % (équivalent à une lecture commercialeordinaire)Moyen : 4 000 pages par mois
Durée utile des cartouches de toner	Cartouche standard : 3 000 pages avec couverture de 5%Cartouche haute capacité : 5 000 pages aveccouverture de 5 %
Durée de vie du tambour d'image	15 000 pages (3 pages par travail d'impression)
Durée de vie de la courroie	50,000 pages de format lettuce
Durée de vie de l'unité de fusion	45 000 pages de format lettuce

Impression avec toner noir

Normalement, l'imprimante effectue l'impression du noir en utilisant les quatre couleurs de toner. Si vous imprimez souvent en noir, vous pouvez configurer l'imprimante pour utiliser uniquement du toner noir.

Sélection de l'impression avec toner noir seulement pour un travail particulier dans le pilote PCL :

Cliquez sur Grayscale (Échelle de gris) de l'onglet "Color" (Couleur) au moment de l'impression du travail :

Sélection de l'impression avec toner noir seulement pour un travail particulier dans le pilote PostScript (Windows XP, 2000 et NT 4.0 uniquement):

Sélectionnez Print in Greyscale (Imprimer avec échelle de gris) sous Color Control Method (Méthode de contrôle couleur) de l'onglet "Color" (Couleur) au moment de l'impression du travail :

Sélection de l'impression avec toner noir seulement comme paramètre par défaut dans le pilote PCL :

1. Cliquez sur Démarrer → Paramètres → Imprimantes [Imprimantes et télécopieurs dans Windows XP].
2. Cliquez avec le bouton droit de la souris sur le nom de l'imprimante et :

a. Windows 98/Me: Sélectionnez Propriétés, puis cliquez sur Propriétés d'imprimante. b. Windows 2000/XP: Sélectionnez Propriétés, puis cliquez sur Options d'impression. c. Windows NT 4.0: Sélectionnez Valeurs par défaut du document.

1. Dans l'onglet Color (Couleur), cliquez sur Monochrome, puis cliquez deux fois sur OK.

Une fois Monochrome (Échelle de gris) défini comme paramètre par défaut, vous devez sélectionner Auto Color (Couleur auto) ou Manual Color (Couleur manuelle) dans l'onglet Color (Couleur) (voyez "Concordance des couleurs : Pilote PCL" à la page 179) lorsque vous imprimez des documents couleur.

Sélection de l'impression avec toner noir seulement comme paramètre par défaut dans le pilote PostScript (Windows XP, 2000 et NT 4.0 uniquement):

1. Cliquez sur Démarrer → Paramètres → Imprimantes [Imprimantes et télécopieurs dans Windows XP].
2. Cliquez avec le bouton droit de la souris sur le nom de l'imprimante et :

a. Windows 2000/XP: Sélectionnez Propriétés, puis cliquez sur Options d'impression. b. Windows NT 4.0: Sélectionnez Valeurs par défaut du document.

1. Sélectionnez Print in Greyscale (Imprimer avec échelle de gris) sous Color Control Method (Méthode de contrôle couleur) de l'onglet Color (Couleur), puis cliquez deux fois sur OK.

Une fois Print in Grayscale (Imprimer avec échelle de gris) défini comme paramètre par défaut, vous devez sélectionner Auto Color (Couleur auto) ou Manual Color (Couleur manuelle) comme paramètre Color Control Method (Méthode de contrôle couleur) dans l'onglet Color (Couleur) (voyez "Concordance des couleurs : Pilote d'émulation PostScript" à la page 170) lorsque vous imprimez des documents couleur.

Impression couleur

Le pilote d'imprimante fourni avec cette imprimante offre plusieurs commandes pour modifier les tirages couleur. Les paramètres automatiques peuvent être utilisés pour les travaux d'impression généraux et comportent des valeurs par défaut permettant de produire des résultats satisfaisants pour la plupart des documents.

De nombreuses applications intègrent leurs propres paramètres couleur qui peuvent avoir préséance sur les paramètres du pilote d'imprimante. Veuillez consulter la documentation de l'application pour obtenir plus d'informations sur les fonctions de gestion couleur.

Facteurs ayant une incidence sur l'apparition des documents imprimés

Si vous désirez régler manuellement les paramètres couleur du pilote d'imprimante, veuillez noter que la reproduction des couleurs est une étape complexe, et que plusieurs facteurs doivent être pris en considération. Vous trouverez ci-après quelques-uns des facteurs les plus importants.

Reproduction des couleurs sur l'affichage ou lors de l'impression

• Ni une imprimante ni un moniteur ne peut reproduire toute la gamme des couleurs visibles à l'œil nu. Chaque dispositif est limité à une certaine gamme de couleurs. En outre, une imprimante ne peut reproduire toutes les couleurs affichées à l'écran d'un moniteur et vice versa.
• Les deux périphériques utilisent des technologies très différentes pour représenter la couleur. Un moniteur utilise les luminophores rouge, vert et bleu (RVB) (ou affichage à cristaux liquides), tandis qu'une imprimante utilise les toners ou les encres cyan, jaune, magenta et noir (CMJN).
• Un moniteur peut afficher des couleurs très vives telles que les rouges et bleus intenses et celles-ci peuvent être reproduites aisément sur n'importe quelle imprimante utilisant du toner ou de

l'encre. De façon similaire, certaines couleurs (certains jaunes par exemple) peuvent être imprimées mais ne peuvent être affichées avec précision sur l'affichage d'un moniteur. Cette disparité entre les moniteurs et les imprimantes est souvent la principale raison pour laquelle les couleurs imprimées ne correspondent pas à celles affichées.

Conditions de visualisation

Un tirage peut paraître très différent sous différentes conditions d'éclairage. Par exemple, les couleurs d'un tirage peuvent sembler différentes lorsque vous les regardez à côté d'une fenêtre éclairée par le soleil ou sous l'éclairage fluorescent d'un bureau.

Paramètres de couleur du pilote d'imprimante

Les paramètres du pilote relatifs au réglage couleur manuel peuvent modifier l'apparence d'un tirage. Plusieurs options sont offertes pour faciliter la concordance des couleurs imprimées à celles affichées.

Réglages du moniteur

Les commandes de luminosité et de contraste du moniteur peuvent modifier l'apparence du document affiché à l'écran. En outre, la température des couleurs du moniteur influe sur l'apparence « chaude » ou « froide » des couleurs affichées.

Plusieurs options de concordance des couleurs font référence à la température des couleurs du moniteur. Il est possible de régler la température des couleurs à l'aide du panneau de commande de plusieurs moniteurs récents.

Plusieurs options sont proposées sur un moniteur type :

• 5000 K*

Option la plus chaude ; éclairage tirant sur le jaune, utilisation spécifique pour l'art graphique.

• 6500K

Option plus froide, se rapproche de l'éclairage à la lumière du jour.

Option froide ; l'option par défaut pour de nombreux moniteurs et téléviseurs.

• K = degrés Kelvin, une mesure de la température

Affichage des couleurs par les applications

Certaines applications graphiques telles que CorelDRAW® ou Photoshop® d'Adobe® peuvent afficher la couleur d'une manière différente des applications de bureau que telles que Microsoft® Word. Consultez l'aide en ligne ou le guide de l'utilisateur de l'application pour obtenir plus d'informations.

Type de support

Le type de support utilisé peut également avoir une incidence considérable sur les couleurs imprimées. Par exemple, un tirage sur du papier recyclé peut sembler plus terne que sur un support glacé spécifique formulé.

Sélection d'une méthode de concordance des couleurs

Il n'y a aucune façon correcte d'obtenir une bonne concordance entre un document affiché et sa version imprimée. Il existe de nombreux facteurs impliqués pour obtenir des couleurs précises et reproductibles.

Les directives suivantes peuvent vous aider à obtenir des tirages couleur appropriés. Plusieurs méthodes sont proposées en fonction du type de document imprimé.

Ces méthodes sont proposées uniquement à titre indicatif. Les résultats varieront en fonction de l'application utilisée pour l'impression. Certaines applications réinitialiseront les paramètres de concordance des couleurs du pilote d'imprimante sans vous aviser.

RVB ou CMJN?

Les directives de sélection d'une méthode de concordance des couleurs représentent les différences entre RVB (rouge, vert et bleu) et CMJN (cyan, magenta, jaune et noir).

De façon générale, la plupart des documents que vous imprimerez seront en format RVB. qui est le plus courant ; si vous ne connaissiez pas le mode couleur du document, utilisez RVB.

Les documents CMJN sont normalement pris en charge par les applications d'édition ou de graphisme professionnelles.

Concordance des images photographiques

La concordance des couleurs Oki (Oki Color Matching) est de façon générale un bon choix. Sélectionnez une méthode de concordance appropriée pour le moniteur.

RVB Ou CMJN

Si vous imprimez des images photographiques depuis une application de graphisme, p. ex., Photoshop d'Adobe, il est peut-être possible d'utiliser la fonction de vérification d'épreuve de l'application pour simuler et afficher le tirage sur le moniteur. Pour ce faire, utilisez les profils ICC fournis par Oki, puis imprimez en utilisant les profils ICC comme espace colorimétrique.

Concordance de couleurs spécifiques (p. ex., un logo de société) : RVB uniquement

• Option 1: Sélectionnez Oki Color Matching (Concordance des couleurs Oki) et le paramètre sRGB (sRVB) dans l'onglet Color (Couleur) du pilote d'émulation PCL ou Postscript.
• Option 2 : Pour les travaux d'impression d'émulation Postscript : Sélectionnez Postscript Color Matching (Concordance des couleurs Postscript) au moyen de l'option Absolute Colorimetric (Colorimétrie absolue) dans l'onglet Color (Couleur) du pilote d'imprimante.
• Option 3 : Utilisez l'utilitaire Color Swatch (Nuancier de couleurs) inclus sur le CD Publications fourni avec l'imprimante pour imprimer les nuanciers RVB, puis entrez les valeurs RVB désirées dans l'utilitaire de sélection des couleurs de l'application.

Impression de couleurs vives : RVB uniquement

Utilisez Oki Color Matching (Concordance des couleurs Oki) avec les paramètres Monitor 6500k Vivid (Moniteur 6 500 K Vivid), sRGB (sRVB) ou Digital Camera (Appareil photo numérique) (émulations PCL ou Postscript).

Concordance des couleurs : pilote d'emulation postscript

Modèle C5400n uniquement.

Les options de concordance des couleurs du pilote d’émulation PostScript se trouvent :

• Windows 98 et Me : dans l'onglet Graphics (Graphiques) du pilote :

• Windows 2000, XP et NT 4.0 : dans l'onglet Color (Couleur) du pilote

Pour modifier les valeurs par défaut de la concordance des couleurs du pilote postscript à l'aide du panneau de configuration de windows :

1. Cliquez sur Démarrer → Paramètres → Imprimantes [Imprimantes et télécopieurs dans Windows XP].
2. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante et sélectionnez Propriétés.
3. Cliquez sur Printing Preferences (Préférences d'impression).
4. Cliquez sur l'onglet approprié (Graphics (Graphiques) pour Windows 98/Me, Color (Couleur) pour Windows 2000/XP/NT 4.0) et effectuez vos modifications.

Pour modifier les options de concordance des couleurs de l'émulation postscript pour un travail d'impression particulier :

1. Ouvrez le fichier dans l'application et Sélectionnez File (Fichier) → Print (Imprimer).
2. Dans la boîte de dialogue Imprimer, sélectionnez l'imprimante d'émulation PostScript.

a. Windows 98/Me/NT4.0 : Cliquez sur Propriétés. b. Windows XP : Cliquez sur Prérérences.

1. Cliquez sur l'onglet approprié (Graphics (Graphiques) pour Windows 98/Me, Color (Couleur) pour Windows 2000/XP/NT 4.0) et effectuez vos modifications, puis revenez à la boîte de dialogue Print (Imprimer) et imprimez le document.

Options de concordance des couleurs : windows me et 98

Dans ces systèmes d'exploitation Windows, l'onglet Graphics (Graphiques) du pilote d'émulation PostScript offre plusieurs possibilités de rendu pour le contrôle des tirages couleur de l'imprimante.

À l'impression d'un document, il y a conversion des couleurs du document aux couleurs de l'imprimante. Ces possibilités de rendu sont en réalité un ensemble de règles qui déterminent comment cette conversion des couleurs se produit.

Sélectionnez Use Image Color Management (Utiliser la gestion des couleurs de l'image), puis cliquez sur Choose Rendering Intent (Choisissez objectif de rendu)

Saturation

Le choix idéal pour l'impression des graphiques, des tableaux, des schémas, etc. Mappe les couleurs à saturation totale de la gamme source aux couleurs à saturation totale de la gamme de l'imprimante.

Contrast (contraste)

Le choix idéal pour l'impression des photographies.

Idéal pour l'impression des couleurs et teintes unies, telles que les logos de société. Fait concorder les couleurs de l'imprimante et celles affichées.

Option de concordance des couleurs : Windows 2000, XP et NT 4.0

Dans ces systèmes d'exploitation Windows, l'onglet Color (couleur) du pilote d'émulation PostScript offre diverses méthodes de contrôle des tirages couleur de l'imprimante.

Certaines des options de concordance des couleurs ne fonctionnent que sur certains types de données. Le tableau ci-dessous résume les diverses options disponibles et les types de données qu'elles affectent.

Options de concordance des couleurs	Données RVB	Données CMJN
Oki Color Matching (Concordance des couleurs Oki)	Oui	Non
Postscript Color Matching (Concordance des couleurs Postscript)	Oui	Oui
CMYK Ink Simulation (Simulation encres CMJN)	Non	Oui
Windows ICM Matching (Correspondance Windows ICM)a	Oui	Non
Using ICC Profiles (Utilisation des profiles ICC)	Oui	Non

a. Non-Windows NT 4.

Oki color matching (concordance des couleurs oki)

Ce système de concordance des couleurs est propre à Oki et n'affecte que les données RVB.

• Les paramètres Perceptual (Perceptuel) convenennent mieux à l'impression des images photographiques.
• Les paramètres Vivid (Vive) ou Digital Camera (Appareil photo graphique) produisent des couleurs plus vives.
• sRGB (sRVB) est le choix idéal pour la concordance de couleurs précises (l'impression de logos par exemple).

Optimisée pour l'impression de photographies lorsqu'un moniteur est utilisé avec une température de couleur de 6 500K.

Optimisée pour l'impression de couleurs vives lorsqu'un moniteur est utilisé avec une température de couleur de 6500K. Convient aux graphismes professionnels et au texte.

Optimisée pour l'impression de photographies lorsqu'un moniteur est utilisé avec une température de couleur de 6 500K.

Optimisée pour l'impression de photographies prises avec un appareil photo numérique. Cette option a tendance à produire des tirages aux couleurs plus claires et plus vives. Pour certaines photographies, les autres options peuvent être plus performantes, en fonction des sujets et des conditions de prise de vue.

Optimisée pour la concordance spécifique de couleurs, telles que la couleur du logo d'une société.

Les couleurs de la gamme de couleurs de l'imprimante sont imprimées sans modification; les couleurs modifiées sont seulement celles qui ne font pas partie de la gamme de couleurs de l'imprimante.

Sont utilisés dans ce cas les dictionnaires de rendu des couleurs Postscript incorporés à l'imprimante et affectent les données RVB et CMJN.

À l'impression d'un document, il y a conversion de l'espace couleur du document à l'espace couleur de l'imprimante. Ces possibilités de rendu sont en réalité un ensemble de règles qui déterminent comment cette conversion des couleurs se produit.

Les possibilités de rendu que le pilote d'imprimante propose sont énumérées ci-dessous :

Le choix idéal pour l'impression des photographies. Comprime la gamme source dans la gamme de l'imprimante tout en conservant l'apparence générale d'une image. Il est possible que l'apparence générale d'une image soit changée car toutes les couleurs sont modifiées ensemble.

- Saturation

Le choix idéal pour l'impression de couleurs vives et saturées, mais dont la concordance n'est pas aussi précise. Cela en fait le choix idéal pour l'impression des graphiques, tableaux, schémas, etc. Mappe les couleurs à saturation totale de la gamme source aux couleurs à saturation totale de la gamme de l'imprimante.

Idéal pour l'impression des couleurs et teintes unies, tel que les logos de société, etc. Fait correspondre exactement les couleurs communes aux deux périphériques et remplace les couleurs de gamme à leurs équivalents imprimés les plus proches. Tente d'imprimer le blanc tel qu'il s'affiche sur l'écran. Le blanc d'un moniteur est souvent très différent du blanc du papier et les couleurs peuvent avoir des reflets, en particulier dans les zones les plus claires d'une image.

Pour vérifier les images de couleurs CMJN sur une imprimante de bureau. Très semblable à la colorimétrie absolue, sauf qu'elle adapte le blanc source au blanc papier (habituel). Contrairement à la colorimétrie absolue, cette option essaye de tenir compte du blanc papier.

Ne concerne que les données CMJN.

Cette option simule ce à quoi ressemblera la sortie sur une presse à imprimer utilisant des encres de types SWOP, Euroscale ou Toyo. Si vous utilisez cette option, il est préférible de désactiver toutes les autres options de concordance des couleurs de l'imprimante.

Sélectionnez No Color Matching (Pas de concordance couleur) sous l'option Color Match (Concordance des couleurs) du pilote d'imprimante.

Concordance des couleurs windows ICM

Windows 98, Me, 2000 et XP seulement. Ne concerne que les données RVB.

ICM est le système de gestion des couleurs intégré à Windows.

Windows ICM utilise des profils ICC pour le moniteur et l'imprimante ; ces profils décrivent les couleurs que votre périphérique est en mesure de reproduire. Les profils ICC peuvent être associés à votre imprimante par l'entremise de l'onglet Color Management (Gestion des couleurs) du pilote d'imprimante.

Selon la manière dont vous avez installé le pilote d'imprimante, les profils couleur sont peut-être déjà associés au pilote.

Pour associer des profils couleurs ICC au pilote d'imprimante :

1. Accédez aux paramètres de l'imprimante par le menu Démarrer.
2. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante et sélectionnez Propriétés.
3. Cliquez sur l'onglet Color Management (Gestion des couleurs).
4. Sous Color Profiles currently associated with this printer (Profils des couleurs actuels associés à cette imprimante), les noms de profils correspondant au module d'imprimante devraient être affichés. Si ce n'est pas le cas, cliquez sur Add (Ajouter) et localisez les profils ICC pour votre imprimante.

Windows ICM utilise les informations de ces profils pour convertir les couleurs des documents en couleurs que l'imprimante peut reproduire. Il est possible de contrôler la façon dont cette conversion

est effectué au moyen de la commande « ICM Intent » dans le pilote d'imprimante.

Utilisation des profils ICC

Ne concerne que les données RVB.

Cette méthode de concordance des couleurs RVB est similaire à celle de Windows ICM. Par rapport à la concordance des couleurs Windows ICM, cette option a l'avantage d'imprimer au moyen des profils de saisie et de tirage. Avec Windows ICM, le choix se limite aux profils de tirage.

Les profils de saisie (Input Profiles) offrent des informations sur les couleurs du périphérique d'origine ayant servi à enregistrer ou afficher les données d'image. Par exemple, cela peut être un scanner, un appareil photo numérique ou un moniteur.

Les profils de tirage (Output Profiles) offrent des informations sur le périphérique servant à imprimer.

La fonction Using ICC Profiles (Utilisation des profils ICC) permet de sélectionner à la fois un profil de saisie (p. ex., un appareil photo numérique) et un profil de tirage (p. ex., votre imprimante). Elle utilise ces deux profils pour générer un dictionnaire de rendu des couleurs (CRD) qui permet de faire correspondre les couleurs au plus près.

Il se peut que cette option ne fonctionne pas avec toutes les applications. Toutefois, un grand nombre d'applications graphiques professionnelles offrent une option similaire dans leurs paramètres d'impression qui permet de choisir un espace couleur source (saisie) et un espace couleur d'impression (tirage).

Option de concordance des couleurs

Les options de concordance des couleurs du pilote PCL permettent de faciliter la concordance des couleurs imprimées avec celles affichées.

Les options couleur du pilote PCL sont uniquement conçues pour les données RVB.

Si vous imprimez des données CMJN, nous vous conseillons d'utiliser le pilote d'émulation PostScript (optionnel sur le modèle C5400).

Les options de concordance des couleurs sont situées dans l'onglet Color (Couleur) du pilote :

Pour régler manuellement les options de concordance des couleurs, cliquez sur Manual Color (Couleur manuelle). L'onglet Color (Couleur) affiche ensuite les options suivantes :

Sélectionnez l'une des options suivantes :

• Monitor (6500k) Perceptual (Moniteur (6 500 K) Perceptuel) Optimisée pour l'impression des photographies pendant le jour.
• Monitor (6500k) Vivid (Moniteur (6 500 K) Vive) Optimisée pour l'impression des couleurs vives. Convient aux graphismes professionnelles.
• Monitor (9300k) (Moniteur (9 300 K)) Optimisée pour l'impression de photographies lorsqu'un moniteur est utilisé avec cette température de couleur.
• Appareil photo numérique (Appareil photo numérique) Optimisée pour l'impression de photographies prises avec un appareil photo numérique. Cette option a tendance à produire des tirages aux couleurs plus claires et plus vives. Pour certaines photographies, les autres options peuvent être plus performantes, en fonction des sujets et des conditions de prise de vue.

Optimisée pour la concordance spécifique de couleurs, telles que la couleur du logo d'une société. Les couleurs de la gamme de couleurs de l'imprimante sont imprimées sans modification ; les couleurs modifiées sont seulement celles qui ne font pas partie de la gamme de couleurs de l'imprimante.

Pour modifier les valeurs par défaut de concordance des couleurs du pilote PCL à l'aide du panneau de commande :

1. Cliquez sur Démarrer → Paramètres → Imprimantes [Imprimantes et télécopieurs dans Windows XP].
2. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante et sélectionnez Propriétés.
3. Cliquez sur Printing Preferences (Préférences d'impression).
4. Cliquez sur l'onglet Color (Couleur) et exécutez vos modifications.

Pour modifier les options de concordance des couleurs PCL pour un travail d'impression particulier :

1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
2. Dans la boîte de dialogue Imprimer, sélectionnez l'imprimante PCL.

a. Windows 98/Me/NT4.0 : Cliquez sur Propriétés. b. Windows XP : Cliquez sur Prérérences.

1. Cliquez sur l'onglet Color (Couleur), sélectionnez Manual Color (Couleur manuelle), effectuez les modifications, puis accédez de nouveau à la boîte de dialogue Print (Imprimer) et lancez l'impression du document.

Utilitaire color swatch (nuancier de couleurs)

Pour être utilisé avec les applications permettant de régler les valeurs RVB.

Cet utilitaire imprime des nuanciers de couleur. Les couleurs indiquées ci-après correspondent aux valeurs RVB (rouge, vert et bleu) à utiliser dans l'application pour la concordance des couleurs imprimées :

Pour plus d'informations, consultez "Utilitaire Color Swatch (Nuancier de couleurs)" à la page 315.

Pilote d'émulation PCL

Le pilote d'émulation PCL de Windows compte des réglages pour de nombreux éléments que l'on retrouve dans les menus du panneau de commande de l'imprimante. Lorsque ces éléments sont identiques à ceux des menus du panneau de commande et que vous imprimez des documents à partir de Windows, les paramètres du pilote de Windows auront prise sur ceux du panneau de commande.

Les illustrations de la présente section concernent le système d'exploitation Windows Me. Les autres versions de Windows peuvent sembler légèrement différentes, mais les principales sont les mêmes.

• Impression N-up (N par page) : plusieurs pages sur une page (consultez la page 184)
• Formats de page personnalisés (consultez la page 185)
• Sélection de la résolution d'impression (consultez la page 188)
• Impression duplex (recto verso) (consultez la page 190)
• Filigranes (consultez la page 194)
• Assemblage (consultez la page 196)
• Contrôle et impression (consultez la page 198)
• Impression sécurisée : impression de documents confidentiels (consultez la page 202)
• Stockage de fichiers d'impression sur le disque dur (consultez la page 206)
• Impression d'affiches (consultez la page 210)

La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue Imprimer du document.

Impression n-up (impression de plusieurs pages sur une page)

1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
2. Dans la boîte de dialogue Print (Imprimer), sélectionnez l'imprimante PCL, puis :

a. Windows 98/Me/NT4.0 : Cliquez sur Propriétés. b. Windows XP : Cliquez sur Préférences.

1. Dans l'onglet Setup (Configuration), sous Finishing Mode (Mode de finition) (1), sélectionnez le nombre de pages par page désiré dans la liste déroulante. Pour régler des paramètres supplémentaires, cliquez sur Options (2), effectuez les sélections et cliquez ensuite sur OK.

1. Cliquez sur OK.
2. Windows 98/Me/NT4.0 : Cliquez sur OK.

Windows XP : Cliquez sur Print (Imprimer).

Impression sur des formats de support personnalisés 98 / Me / XP / NT 4.0

Le format de support pour le bac de l'imprimante utilisé doit être défini préalablement dans le pilote avant de pouvoir l'utiliser (de 3,5 po à 8,5 po [89 mm à 216 mm] de large x 5 po à 14 po [127 mm à 356 mm] de long).

Jusqu'à 32 formats de support personnalisés peuvent être définis dans le pilote PCL.

1. Assurez-vous que le chemin de sortie arrêté est ouvert :

1. Chargez le support de format personnalisés dans le bac.
2. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) Print (Imprimer).
3. Dans la boîte de dialogue Print (Imprimer), sélectionnez l'imprimante PCL, puis :

a. Windows 98/Me/NT4.0 : Cliquez sur Propriétés. b. Windows XP : Cliquez sur Prférences.

1. Dans l'onglet Setup (Configuration), sous Media (Support), Sélectionnez User Defined Size (Format défini par l'utilisateur) dans la liste déroulante. Définissez le format personnalisé dans la boîte de dialogue qui s'affiche, puis cliquez sur OK.

Un message d'advertisement peut s'afficher pour indiquer un conflit. Le cas échéant, cliquez sur OK pour que le pilote puisse effectuer automatiquement les modifications requises pour résoudre le conflit.

1. User Defined Size (Format défini par l'utilisateur) s'affiche dans la liste Size (Format).

Pour enregistrer le paramètre en vue d'utilisation future :

• Cliquez sur Paper Feed Options (Options d'alimentation papier), puis sur Custom Size (Format personnalisé).
• Sélectionnez l'unité, puis entrez les informations appropriées pour Width (Largeur) et Height (Hauteur) et donnez un nom à votre format personnalisé sous Name (Nom).
• Cliquez sur Add (Ajouter).
• Cliquez sur OK. Le format de page personnalisé est ajouté au bas de la liste déroulante Paper Size (Format support).
• Sélectionnez le bac utilisé dans la liste déroulante Source sous Media (Support), puis cliquez sur OK.
• Windows 98/Me/NT4.0 : Cliquez sur OK.

Windows XP : Cliquez sur Print (Imprimer).

Modification de la résolution pour un travail d'impression

Les générées directives indiquent comment modifier les paramètres lors de l'impression d'un travail. Pour modifier les paramètres afin que ces derniers soient utilisés pour tous les travaux (paramètres par défaut) :

• Cliquez sur Démarrer → Paramètres → Imprimantes [Imprimantes et télécopieurs dans Windows XP].
• Cliquez avec le bouton droit de la souris sur le nom de l'imprimante désiré, puis sélectionnez Propriétés.
• Cliquez sur Printing Preferences (Préférences d'impression).
• Suivez l'objet 3 ci-dessous et les étapes suivantes. La fenêtre pour définir les paramètres par défaut compte des onglets supplémentaires.
• Ouvrez le fichier dans l'application et Sélectionnez File (Fichier) → Print (Imprimer).
• Dans la boîte de dialogue Imprimer, sélectionnez l'imprimante PCL, puis :

a. Windows 98/Me/NT4.0 : Cliquez sur Propriétés. b. Windows XP : Cliquez sur Préférences.

1. Dans l'onglet Job Options (Options de travaux), sélectionnez la résolution désirée sous Quality (Qualité) :
2. illeurs résultats lorsque vous imprimez des graphiques.
3. Normal = résolution moyenne, vitesse moyenne : paramètre par défaut.
4. Fast (Rapide) = basse résolution, vitesse rapide : sélectionnez cette option pour les brouillons ou les documents ne comptant pas de graphique.

1. Sélectionnez Toner Saving (Économie de toner) le cas échéant.
2. Cliquez sur OK.
3. Windows 98/Me/NT4.0 : Cliquez sur OK.

Windows XP : Cliquez sur Print (Imprimer).

L'unité duplex (recto verso) optionnelle doit être installée et activée avant de pouvoir imprimer des documents recto verso. (Suivez les directives accomplissant l'unité duplex (recto verso).)

• Papier bond US de 20 lb à 28 lb (75 g/m² à 105 g/m²).
• Le support doit être chargé face d'impression vers le haut.
• Utilisez n'importe lequel des bacs (bac 1, bac 2 optionnel ou bac multifonction) pour l'impression recto verso.

Les Présentes directives indiquent comment modifier les paramètres lors de l'impression d'un travail. Pour modifier les paramètres afin que ces derniers soient utilisés pour tous les travaux :

• Cliquez sur Démarrer → Paramètres → Imprimantes [Imprimantes et télécopieurs dans Windows XP].
• Cliquez avec le bouton droit de la souris sur le nom de l'imprimante désiré, puis sélectionnez Propriétés.
• Cliquez sur Printing Preferences (Préférences d'impression).
• Suivez l'objet 3 ci-dessous et les étapes suivantes. La fenêtre pour définir les paramètres par défaut compte des onglets supplémentaires.
• Ouvrez le fichier dans l'application et Sélectionnez File (Fichier) → Print (Imprimer).
• Dans la boîte de dialogue Print (Imprimer), Sélectionnez l'imprimante PCL, puis :

a. Windows 98/Me/NT4.0 : Cliquez sur Propriétés. b. Windows XP : Cliquez sur Préférences.

1. Dans l'onglet Setup (Configuration), sous 2-Sided Printing (Impression recto verso), Sélectionnez Long Edge (Côté long) ou Short Edge (Côté court).

1. Cliquez sur OK.
2. Windows 98/Me/NT4.0 : Cliquez sur OK.

Windows XP : Cliquez sur Print (Imprimer).

• L'unité duplex (recto verso) doit être installée et activée pour imprimer des livrets.
• Non offerte pour certaines connexions réseau : consultez le fichier d'aide.
• Certaines applications ne prennent pas en charge l'impression de livrets.
• e à gauche utilisée pour certaines langues.
• Ouvrez le fichier dans l'application et Sélectionnez File (Fichier) → Print (Imprimer).
• Dans la boîte de dialogue Imprimer, sélectionnez l'imprimante PCL, puis :

a. Windows 98/Me/NT4.0 : Cliquez sur Propriétés. b. Windows XP : Cliquez sur Prérérences.

1. Dans l'onglet Setup (Configuration), sous Finishing Mode (Mode de finition), sélectionnez Booklet (Livret) dans la liste déroulante.

1. Cliquez sur Options, entrez les paramètres désirés et cliquez sur OK.
2. Cliquez sur OK.
3. Windows 98/Me/NT4.0 : Cliquez sur OK.

Windows XP : Cliquez sur Print (Imprimer).

Impression de filigranes

1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
2. Dans la boîte de dialogue Print (Imprimer), sélectionnez l'imprimante PCL, puis :

a. Windows 98/Me/NT4.0 : Cliquez sur Propriétés. b. Windows XP : Cliquez sur Préférences.

1. Dans l'onglet Job options (Options de travail), cliquez sur Watermark (Filigrane).

1. Sélectionnez un nom dans la liste Filigrane ou cliquez sur Nouveau pour définir un nouveau filigrane.

Pour créer un nouveau filigrane ou modifier un filigrane existant :

• Cliquez sur le bouton New (Nouveau) ou le bouton Edit (Modifier).
• Entrez le texte du filigrane et sélectionnez la police, la taille, l'angle, etc.
• Cliquez sur OK. Le nouveau filigrane s'affiche dans la liste « Watermark » (Filigrane).
• sélectionnez First Page only (Première page uniquement).
• Cliquez deux fois sur OK.
• Windows 98/Me/NT4.0 : Cliquez sur OK.

Windows XP : Cliquez sur Print (Imprimer).

Assemblage 98 / me / XP / NT 4.0

La fonction d'assemblage peut être effectuée avec ou sans un disque dur installé. Cependant, les imprimantes dotées d'un disque dur offriront une meilleure performance.

Important

Si votre application logicielle comporte une option d'assemblage, utilisez-la plutôt que celle du pilote d'imprimante.

Les directives suivantes expliquent comment sélectionner l'option d'assemblage depuis le pilote d'imprimante.

1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
2. Dans la boîte de dialogue Print (Imprimer), sélectionnez l'imprimante PCL, puis :

a. Windows 98/Me/NT4.0 : Cliquez sur Propriétés. b. Windows XP : Cliquez sur Préférences.

1. Dans l'onglet Job Options (Options de travaux), sous Job Type (Type de travail), entrez le nombre d'exemplaires requis et sélectionnez Collate (Assembler).

1. Cliquez sur OK.
2. Windows 98/Me/NT4.0 : Cliquez sur OK.

Windows XP : Cliquez sur Print (Imprimer).

Contrôle et impression

La fonction Contrôle et impression permet d'imprimer une seule copie d'un document pour le vérifier avant d'imprimer des copies multiples du même document.

• Le disque dur interne doit être installé dans l'imprimante pour pouvoir spooler les travaux avant leur impression finale.
• Lorsque l'espace sur le disque dur est insuffisant pour les fichiers de spouleur, le message DISK FULL (DISQUE PLEIN) s'affiche.
• Si l'application comporte une option d'assemblage, celle-ci doit être DÉSACTIVÉE avant d'utiliser la fonction de contrôle et impression.
• Certaines applications peuvent ne pas prendre en charge la fonction de contrôle et impression.
• Ouvrez le fichier dans l'application et sélectionnez File (Fichier) Print (Imprimer).
• Dans la boîte de dialogue Print (Imprimer), sélectionnez l'imprimante PCL, puis :

a. Windows 98/Me/NT4.0 : Cliquez sur Propriétés. b. Windows XP : Cliquez sur Préférences.

1. Dans l'onglet Job Options (Options de travail), sous Job Type (Type de travail), sélectionnez Proof and Print (Contrôle et impression).
2. Dans la boîte de dialogue qui s'affiche, entrez un nom de travail (Job Name) et un mot de passe (NIP) de votre choix et cliquez sur OK. (Si aucune boîte de dialogue ne s'affiche, cliquez sur PIN (NIP).)
3. Entrez le nombre de copies à imprimer, puis sélectionnez au besoin Collate (Assembler) et cliquez sur OK.
4. Windows 98/Me/NT4.0 : Cliquez sur OK. Windows XP : Cliquez sur Print (Imprimer). Le document est conservé dans un fichier d'impression stocké sur le disque dur. Une copie de contrôle s'imprime en vue de vérification..
5. Une fois la vérification faite, imprimez ou supprimez (en cas d'erreur) les exemplaires (copies) restants du document en procédant comme suit.

Impression des exemplaires supplémentaires

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

****

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Pour imprimer tous les travaux stockés à l'aide du mot de passe, appuyez sur ENTER. Pour imprimer un travail spécifique, appuyez à plusieurs reprises sur + / - jusqu'à ce que le nom du travail à imprimer s'affiche sur la deuxième ligne de l'écran, puis appuyez sur ENTER.

Le document s'imprime puis est effacé du disque dur de l'imprimante.

Suppression d'un document

Si le document de contrôle ne convient pas pour impression, il faut le supprimer de l'imprimante :

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

****

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Appuyez à plusieurs reprises sur + / - jusqu'à ce que le nom du travail que vous souhaitez supprimer s'affiche sur la deuxième ligne de l'écran.
2. Appuyez sur CANCEL.

DELETE THE JOB (SUPPRIMER LE TRAVAIL) Y=ENTER/N=CANCEL (O=ENTER/N=CANCEL)

1. Appuyez sur ENTER pour supprimer le travail, puis appuyez sur ON LINE.

Une autre méthode d'impression ou de suppression des copies de document restantes consiste à utiliser l'utilitaire Storage Device Manager (Gestionnaire des unités de mémoire). Pour plus d'informations, consultez l'aide en ligne.

Impression sécurisée (impression des documents confidentiels)

98 / Me / XP / NT 4.0

Les fonctions d'impression sécurisée et d'impression protégée par mot de passe permettent d'imprimer des documents confidentiels sur des imprimantes qui sont partagées avec d'autres utilisateurs.

• Le disque dur interne doit être installé dans l'imprimante pour pouvoir spooler les travaux avant leur impression finale.
• Lorsque l'espace sur le disque dur est insuffisant pour les fichiers de spouleur, le message DISK FULL (DISQUE PLEIN) s'affiche et une seule copie est imprimée.
• Si l'application comporte une option d'assemblage, celle-ci doit être DÉSACTIVÉE avant d'utiliser l'impression sécurisée.
• Certaines applications peuvent ne pas prendre en charge l'impression sécurisée.
• Ouvrez le fichier dans l'application et sélectionnez File (Fichier) Print (Imprimer).
• Dans la boîte de dialogue Print (Imprimer), sélectionnez l'imprimante PCL, puis :

a. Windows 98/Me/NT4.0 : Cliquez sur Propriétés. b. Windows XP : Cliquez sur Préférences.

1. Dans l'onglet Job Options (Options de travail), sous Job Type (Type de travail), sélectionnez Secure Print (Impression sécurisée).

1. Dans la boîte de dialogue qui s'affiche, entrez un nom de travail (Job Name) et un mot de passe (NIP) de votre choix et cliquez sur OK. (Si aucune boîte de dialogue ne s'affiche, cliquez sur PIN (NIP).)
2. Entrez le nombre de copies à imprimer, puis sélectionnez au besoin Collate (Assembler) et cliquez sur OK.
3. Windows 98/Me/NT4.0 : Cliquez sur OK.

Windows XP : Cliquez sur Imprimer.

Le document est conservé dans un fichier d'impression stocké sur le disque dur.

1. Accédez à l'imprimante et imprimez le document à l'aide du panneau de commande (voir ci-dessous).

Impression d'un document confidentiel à l'aide du panneau de commande

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

****

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Pour imprimer tous les travaux stockés à l'aide du mot de passe, appuyez sur ENTER. Pour imprimer un travail spécifique, appuyez à plusieurs reprises sur + / - jusqu'à ce que le nom du travail à imprimer s'affiche sur la deuxième ligne de l'écran, puis appuyez sur ENTER.

Le document s'imprime puis est effacé du disque dur de l'imprimante.

Suppression d'un document confidentiel avant de l'imprimer

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

****

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Appuyez à plusieurs reprises sur + / - jusqu'à ce que le nom du travail que vous souhaitez supprimer s'affiche sur la deuxième ligne de l'écran.
2. Appuyez sur CANCEL.

DELETE THE JOB (SUPPRIMER LE TRAVAIL)

Y=ENTER/N=CANCEL (O=ENTER/N=CANCEL)

1. Appuyez sur ENTER pour supprimer le travail, puis appuyez sur ON LINE.

Une autre méthode d'impression ou de suppression de document consiste à utiliser l'utilitaire Storage Device Manager (Gestionnaire des unités de mémoire). Pour plus d'informations, consultez l'aide en ligne.

Stockage sur le disque dur

Le stockage sur le disque dur (mise en file d'attente des travaux) permet de stocker temporairement les travaux sur le disque dur avant l'impression. Cette fonction est utile pour les formulaires, les notes génériques, le papier à lettres, etc.

• Le disque dur interne doit être installé dans l'imprimante et activé.
• Lorsque l'espace sur le disque dur est insuffisant pour les fichiers de spouleur, le message DISK FULL (DISQUE PLEIN) s'affiche et une seule copie est imprimée.
• Si l'application comporte une option d'assemblage, celle-ci doit être DÉSACTIVÉE pour enregistrer correctement le document sur le disque dur.
• Certaines applications peuvent ne pas prendre en charge le stockage sur disque dur.
• Ouvrez le fichier dans l'application et sélectionnez File (Fichier) Print (Imprimer).
• Dans la boîte de dialogue Print (Imprimer), sélectionnez l'imprimante PCL, puis :

a. Windows 98/Me/NT4.0 : Cliquez sur Propriétés. b. Windows XP : Cliquez sur Préférences.

1. Dans l'onglet Job Options (Options du travail), sous Job Type (Type de travail), sélectionnez Store to HDD (Stocker sur le disque dur).

1. Dans la boîte de dialogue qui s'affiche, entrez un nom de travail (Job Name) et un mot de passe (NIP) de votre choix et cliquez sur OK. (Si aucune boîte de dialogue ne s'affiche, cliquez sur PIN (NIP).)
2. Entrez le nombre de copies à imprimer, puis sélectionnez au besoin Collate (Assembler) et cliquez sur OK.
3. Windows 98/Me/NT4.0 : Cliquez sur OK.

Windows XP : Cliquez sur Imprimer.

Le document est conservé dans un fichier d'impression stocké sur le disque dur.

1. Accédez à l'imprimante et imprimez le document à l'aide du panneau de commande (voir ci-dessous).

Impression d'un document stocké

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

****

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Pour imprimer tous les travaux stockés à l'aide du mot de passe, appuyez sur ENTER. Pour imprimer un travail spécifique, appuyez à plusieurs reprises sur + / - jusqu'à ce que le nom du travail à imprimer s'affiche sur la deuxième ligne de l'écran, puis appuyez sur ENTER.

Le document s'imprime.

Suppression d'un document stocké sur le disque dur

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

****

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Appuyez à plusieurs reprises sur + / - jusqu'à ce que le nom du travail que vous souhaitez supprimer s'affiche sur la deuxième ligne de l'écran.
2. Appuyez sur CANCEL.

DELETE THE JOB (SUPPRIMER LE TRAVAIL)

Y=ENTER/N=CANCEL (O=ENTER/N=CANCEL)

1. Appuyez sur ENTER pour supprimer le travail, puis appuyez sur ON LINE.

Une autre méthode d'impression ou de suppression des copies de document restantes consiste à utiliser l'utilitaire Storage Device Manager (Gestionnaire des unités de mémoire). Pour plus d'informations, consultez l'aide en ligne.

Impression d'affiches

Cette option permet de configurer et d'imprimer des affiches en divisant la page de document en plusieurs portions qui peuvent être agrandies sur des pages distinctes. Ces pages distinctes peuvent ensuite être combinées pour créer une affiche. Cette fonction n'est disponible qu'avec le pilote d'imprimante PCL

1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
2. Dans la boîte de dialogue Print (Imprimer), sélectionnez l'imprimante PCL, puis :

a. Windows 98/Me/NT4.0 : Cliquez sur Propriétés. b. Windows XP : Cliquez sur Préférences.

1. Dans l'onglet Setup (Configuration), sous Finishing Mode (Mode de finition), Sélectionnez Poster Print (Impression d'affiche).

1. Cliquez sur Options... et entrez les détails de configuration (Note : un chevauchement d’au moins 0,2 mm doit être indiqué), puis cliquez sur OK.
2. Cliquez sur OK.
3. Windows 98/Me/NT4.0 : Cliquez sur OK. Windows XP : Cliquez sur Print (Imprimer).

Windows 2000

• Impression N-up (N par page) : plusieurs pages sur une page (consultez la page 213)
• Formats de page personnalisés (consultez la page 214)
• Sélection de la résolution d'impression (consultez la page 217)
• Impression duplex (recto verso) (consultez la page 219)
• Filigranes (consultez la page 222)
• Assemblage (consultez la page 224)
• Contrôle et impression (consultez la page 225)
• Impression sécurisée : impression de documents confidentiels (consultez la page 230)
• Stockage de fichiers d'impression sur le disque dur (consultez la page 235)
• Impression d'affiches (consultez la page 240)

La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue Imprimer du document.

Impression n-up (impression de plusieurs pages sur une page)

1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
2. Dans la boîte de dialogue Imprimer, sélectionnez l'imprimante PCL.
3. Dans l'onglet Setup (Configuration), sous Finishing Mode (Mode de finition) (1), Sélectionnez le nombre de pages par page désiré dans la liste déroulante. Pour régler des paramètres supplémentaires, cliquez sur Options (2), effectuez les sélections et cliquez ensuite sur OK.

1. Cliquez sur Print (Imprimer).

Impression sur des formats de support personnalisés 2000

Le format de support pour le bac de l'imprimante utilisé doit être défini préalablement dans le pilote avant de pouvoir l'utiliser (de 3,5 po à 8,5 po [89 mm à 216 mm] de large x 5 po à 14 po [127 mm à 356 mm] de long).

Jusqu'à 32 formats de support personnalisés peuvent être définis dans le pilote PCL.

1. Assurez-vous que le chemin de sortie arrêté est ouvert :

1. Chargez le support de format personnalisés dans le bac.
2. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
3. Dans la boîte de dialogue Print (Imprimer), sélectionnez l'imprimante PCL.
4. Dans l'onglet Setup (Configuration), sous Media (Support), Sélectionnez User Defined Size (Format défini par l'utilisateur) dans la liste déroulante. Définissez le format personnelisé dans la boîte de dialogue qui s'affiche, puis cliquez sur OK.

Un message d'advertisement peut s'afficher pour indiquer un conflit. Le cas échéant, cliquez sur OK pour que le pilote puisse effectuer automatiquement les modifications requises pour résoudre le conflit.

1. User Defined Size (Format défini par l'utilisateur) s'affiche dans la liste Size (Format).

Pour enregistrer le paramètre en vue d'utilisation future :

• Cliquez sur Paper Feed Options (Options d'alimentation papier), puis sur Custom Size (Format personnalisé).
• Sélectionnez l'unité, puis entrez les informations appropriées pour Width (Largeur) et Height (Hauteur) et donnez un nom à votre format personnalisé sous Name (Nom).
• Cliquez sur Add (Ajouter).
• Cliquez sur OK. Le format de page personnelisé est ajusté au bas de la liste déroulante Paper Size (Format support).
• Sélectionnez le bac utilisé dans la liste déroulante Source sous Media (Support), puis cliquez sur OK.
• Cliquez sur Print (Imprimer).

Modification de la résolution pour un travail d'impression 2000

Les présentes directives indiquent comment modifier les paramètres lors de l'impression d'un travail. Pour modifier les paramètres afin que ces derniers soient utilisés pour tous les travaux (paramètres par défaut) :

• Cliquez sur Démarrer → Paramètres → Imprimantes.
• Cliquez avec le bouton droit de la souris sur le nom de l'imprimante désiré, puis sélectionnez Propriétés.
• Cliquez sur Printing Preferences (Préférences d'impression).
• Suivez l'objet 3 ci-dessous et les étapes suivantes. La fenêtre pour définir les paramètres par défaut compte des onglets supplémentaires.
• Ouvrez le fichier dans l'application et Sélectionnez File (Fichier) → Print (Imprimer).
• Dans la boîte de dialogue Print (Imprimer), sélectionnez l'imprimante PCL.
• Dans l'onglet Job Options (Options de travaux), sélectionnez la résolution désirée sous Quality (Qualité) :
• illeurs résultats lorsqu'you imprimez des graphiques.
• Normal = résolution moyenne, vitesse moyenne : paramètre par défaut.
• Fast (Rapide) = basse résolution, vitesse rapide : sélectionnez cette option pour les brouillons ou les documents ne comptant pas de graphique.

1. Sélectionnez Toner Saving (Économie de toner) le cas échéant.
2. Cliquez sur Print (Imprimer).

Impression duplex (recto verso) (sur les deux côtés d'une page)

L'unité duplex (recto verso) optionnelle doit être installée et activée avant de pouvoir imprimer des documents recto verso.

• Papier bond US de 20 lb à 28 lb (75 g/m² à 105 g/m²).
• Le support doit être chargé face d'impression vers le haut.
• Utilisez n'importe lequel des bacs (bac 1, bac 2 optionnel ou bac multifonction) pour l'impression recto verso.

Les Présentes directives indiquent comment modifier les paramètres lors de l'impression d'un travail. Pour modifier les paramètres afin que ces derniers soient utilisés pour tous les travaux :

• Cliquez sur Démarrer → Paramètres → Imprimantes.
• Cliquez avec le bouton droit de la souris sur le nom de l'imprimante désiré, puis sélectionnez Propriétés.
• Cliquez sur Printing Preferences (Préférences d'impression).
• Suivez l'objet 3 ci-dessous et les étapes suivantes. La fenêtre pour définir les paramètres par défaut compte des ontlets supplémentaires.
• Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
• Dans la boîte de dialogue Print (Imprimer), sélectionnez l'imprimante PCL.
• Dans l'onglet Setup (Configuration), sous 2-Sided Printing (Impression recto verso), Sélectionnez Long Edge (Côté long) ou Short Edge (Côté court).

1. Cliquez sur Imprimer.

• L'unité duplex (recto verso) doit être installée et activée pour imprimer des livrets.
• Non offerte pour certaines connexions réseau : consultez le fichier d'aide.
• Certaines applications ne prennent pas en charge l'impression de livrets.
• e à gauche utilisée pour certaines langues.
• Ouvrez le fichier dans l'application et sélectionnez File (Fichier) →Print (Imprimer).
• Dans la boîte de dialogue Print (Imprimer), sélectionnez l'imprimante PCL.
• Dans l'onglet Setup (Configuration), sous Finishing Mode (Mode de finition), Sélectionnez Booklet (Livret) dans la liste déroulante.

1. Cliquez sur Options, entrez les paramètres désirés et cliquez sur OK.
2. Cliquez sur Print (Imprimer).

Impression de filigranes

1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
2. Dans la boîte de dialogue Imprimer (Print), sélectionnez l'imprimante PCL.
3. Dans l'onglet Job options (Options de travail), cliquez sur Watermark (Filigrane).

1. Sélectionnez un nom dans la liste Filigrane ou cliquez sur Nouveau pour définir un nouveau filigrane. Lorsque vous avez terminé la définition du filigrane, cliquez sur OK.

Pour créer un nouveau filigrane ou modifier un filigrane existant :

• Cliquez sur le bouton New (Nouveau) ou le bouton Edit (Modifier).
• Entrez le texte du filigrane et sélectionnez la police, la taille, l'angle, etc.
• Cliquez sur OK. Le nouveau filigrane s'affiche dans la liste « Watermark » (Filigrane).
• sélectionnez First Page only (Première page uniquement).
• Cliquez sur OK.
• Cliquez sur Print (Imprimer).

Assemblage

La fonction d'assemblage peut être effectuée avec ou sans un disque dur installé. Cependant, les imprimantes dotées d'un disque dur offriront une meilleure performance.

Important

Si votre application logicielle comporte une option d'assemblage, utilisez-la plutôt que celle du pilote d'imprimante.

Les directives suivantes expliquent comment sélectionner l'option d'assemblage depuis le pilote d'imprimante.

1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
2. Dans la boîte de dialogue Print (Imprimer), sélectionnez l'imprimante PCL.
3. Dans l'onglet Job Options (Options de travaux), sous Job Type (Type de travail), entrez le nombre d'exemplaires requis et sélectionnez Collate (Assembler).

1. Cliquez sur Print (Imprimer).

Contrôle et impression

La fonction Contrôle et impression permet d'imprimer une seule copie d'un document pour le vérifier avant d'imprimer des copies multiples du même document.

• Le disque dur interne doit être installé dans l'imprimante pour pouvoir spooler les travaux avant leur impression finale.
• Lorsque l'espace sur le disque dur est insuffisant pour les fichiers de spouleur, le message DISK FULL (DISQUE PLEIN) s'affiche.
• Si l'application comporte une option d'assemblage, celle-ci doit être DÉSACTIVÉE avant d'utiliser la fonction de contrôle et impression.
• Certaines applications peuvent ne pas prendre en charge la fonction de contrôle et impression.
• Ouvrez le fichier dans l'application et Sélectionnez File (Fichier) → Print (Imprimer).
• Dans la boîte de dialogue Print (Imprimer), sélectionnez l'imprimante PCL.
• Dans l'onglet Job Options (Options de travail), sous Job Type (Type de travail), Sélectionnez Proof and Print (Contrôle et impression).

1. Dans la boîte de dialogue qui s'affiche, entrez un nom de travail (Job Name) et un mot de passe (NIP) de votre choix et cliquez sur OK. (Si aucune boîte de dialogue ne s'affiche, cliquez sur PIN (NIP).)
2. Dans l'onglet General (Général), entrez le nombre de copies à imprimer, puis sélectionnez au besoin Collate (Assembler) et cliquez sur OK.
3. Cliquez sur Print (Imprimer).

Le document est conservé dans un fichier d'impression stocké sur le disque dur. Une copie de contrôle s'imprime en vue de vérification.

1. Une fois la vérification faite, imprimez ou supprimez (en cas d'erreur) les exemplaires (copies) restants du document en procédant comme suit.

Impression des exemplaires supplémentaires

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

***

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Pour imprimer tous les travaux stockés à l'aide du mot de passe, appuyez sur ENTER. Pour imprimer un travail spécifique, appuyez à plusieurs reprises sur + / - jusqu'à ce que le nom du travail à imprimer s'affiche sur la deuxième ligne de l'écran, puis appuyez sur ENTER.

Le document s'imprime puis est effacé du disque dur de l'imprimante.

Suppression d'un document

Si le document de contrôle ne convient pas pour impression, il faut le supprimer de l'imprimante :

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

****

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Appuyez à plusieurs reprises sur + / - jusqu'à ce que le nom du travail que vous souhaitez supprimer s'affiche sur la deuxième ligne de l'écran.
2. Appuyez sur CANCEL.

DELETE THE JOB (SUPPRIMER LE TRAVAIL)

Y=ENTER/N=CANCEL (O=ENTER/N=CANCEL)

1. Appuyez sur ENTER pour supprimer le travail, puis appuyez sur ON LINE.

Une autre méthode d'impression ou de suppression des copies de document restantes consiste à utiliser l'utilitaire Storage Device Manager (Gestionnaire des unités de mémoire). Pour plus d'informations, consultez l'aide en ligne.

Impression sécurisée (impression des documents confidentiels)

Les fonctions d'impression sécurisée et d'impression protégée par mot de passe permettent d'imprimer des documents confidentiels sur des imprimantes qui sont partagées avec d'autres utilisateurs.

• Le disque dur interne doit être installé dans l'imprimante pour pouvoir spooler les travaux avant leur impression finale.
• Lorsque l'espace sur le disque dur est insuffisant pour les fichiers de spouleur, le message DISK FULL (DISQUE PLEIN) s'affiche et une seule copie est imprimée.
• Si l'application comporte une option d'assemblage, celle-ci doit être DÉSACTIVÉE avant d'utiliser l'impression sécurisée.
• Certaines applications peuvent ne pas prendre en charge l'impression sécurisée.
• Ouvrez le fichier dans l'application et sélectionnez File (Fichier) Print (Imprimer).
• Dans la boîte de dialogue Print (Imprimer), sélectionnez l'imprimante PCL.
• Dans l'onglet Job Options (Options de travail), sous Job Type (Type de travail), Sélectionnez Secure Print (Impression sécurisée).

1. Dans la boîte de dialogue qui s'affiche, entrez un nom de travail (Job Name) et un mot de passe (NIP) de votre choix et cliquez sur OK. (Si aucune boîte de dialogue ne s'affiche, cliquez sur PIN (NIP).)
2. Entrez le nombre de copies à imprimer, puis sélectionnez au besoin Collate (Assembler).
3. Cliquez sur Print (Imprimer).

Le document est conservé dans un fichier d'impression stocké sur le disque dur.

1. Accédez à l'imprimante et imprimez le document à l'aide du panneau de commande (voir ci-dessous).

Impression d'un document confidentiel à l'aide du panneau de commande

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

****

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Pour imprimer tous les travaux stockés à l'aide du mot de passe, appuyez sur ENTER. Pour imprimer un travail spécifique, appuyez à plusieurs reprises sur + / - jusqu'à ce que le nom du travail à imprimer s'affiche sur la deuxième ligne de l'écran, puis appuyez sur ENTER.

Le document s'imprime puis est effacé du disque dur de l'imprimante.

Suppression d'un document confidentiel avant de l'imprimer

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

***

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Appuyez à plusieurs reprises sur + / - jusqu'à ce que le nom du travail que vous souhaitez supprimer s'affiche sur la deuxième ligne de l'écran.
2. Appuyez sur CANCEL.

DELETE THE JOB (SUPPRIMER LE TRAVAIL)

Y=ENTER/N=CANCEL (O=ENTER/N=CANCEL)

1. Appuyez sur ENTER pour supprimer le travail, puis appuyez sur ON LINE.

Une autre méthode d'impression ou de suppression des copies de document restantes consiste à utiliser l'utilitaire Storage Device Manager (Gestionnaire des unités de mémoire). Pour plus d'informations, consultez l'aide en ligne.

Stockage sur le disque dur 2000

Le stockage sur le disque dur (mise en file d'attente des travaux) permet de stocker temporairement les travaux sur le disque dur avant l'impression. Cette fonction est utile pour les formulaires, les notes génériques, le papier à lettres, etc.

• Le disque dur interne doit être installé dans l'imprimante et activé.
• Lorsque l'espace sur le disque dur est insuffisant pour les fichiers de spouleur, le message DISK FULL (DISQUE PLEIN) s'affiche et une seule copie est imprimée.
• Si l'application comporte une option d'assemblage, celle-ci doit être DÉSACTIVÉE pour enregistrer correctement le document sur le disque dur.
• Certaines applications peuvent ne pas prendre en charge le stockage sur disque dur.
• Ouvrez le fichier dans l'application et sélectionnez File (Fichier) Print (Imprimer).
• Dans la boîte de dialogue Print (Imprimer), sélectionnez l'imprimante PCL.
• Dans l'onglet Job Options (Options du travail), sous Job Type (Type de travail), Sélectionnez Store to HDD (Stocker sur le disque dur).

1. Dans la boîte de dialogue qui s'affiche, entrez un nom de travail (Job Name) et un mot de passe (NIP) de votre choix et cliquez sur OK. (Si aucune boîte de dialogue ne s'affiche, cliquez sur PIN (NIP).)
2. Entrez le nombre de copies à imprimer, puis sélectionnez au besoin Collate (Assembler).
3. Cliquez sur Print (Imprimer).

Le document est conservé dans un fichier d'impression stocké sur le disque dur.

1. Accédez à l'imprimante et imprimez le document à l'aide du panneau de commande (voir ci-dessous).

Impression d'un document stocké

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

***

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Pour imprimer tous les travaux stockés à l'aide du mot de passe, appuyez sur ENTER. Pour imprimer un travail spécifique, appuyez à plusieurs reprises sur + / - jusqu'à ce que le nom du travail à imprimer s'affiche sur la deuxième ligne de l'écran, puis appuyez sur ENTER.

Le document s'imprime.

Suppression d'un document stocké sur le disque dur

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

***

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5**

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Appuyez à plusieurs reprises sur + / - jusqu'à ce que le nom du travail que vous souhaitez supprimer s'affiche sur la deuxième ligne de l'écran.
2. Appuyez sur CANCEL.

DELETE THE JOB (SUPPRIMER LE TRAVAIL)

Y=ENTER/N=CANCEL (O=ENTER/N=CANCEL)

1. Appuyez sur ENTER pour supprimer le travail, puis appuyez sur ON LINE.

Une autre méthode d'impression ou de suppression des copies de document restantes consiste à utiliser l'utilitaire Storage Device Manager (Gestionnaire des unités de mémoire). Pour plus d'informations, consultez l'aide en ligne.

Impression d'affiches

Cette option permet de configurer et d'imprimer des affiches en divisant la page de document en plusieurs portions qui peuvent être agrandies sur des pages distinctes. Ces pages distinctes peuvent ensuite être combinées pour créer une affiche. Cette fonction n'est disponible qu'avec le pilote d'imprimante PCL

1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
2. Dans la boîte de dialogue Print (Imprimer), sélectionnez l'imprimante PCL.
3. Dans l'onglet Setup (Configuration), sous Finishing Mode (Mode de finition), Sélectionnez Poster Print (Impression d'affiche) dans la liste déroulante.

1. Cliquez sur Options... et entrez les détails de configuration (Note : un chevauchement d’au moins 0,2 mm doit être indiqué), puis cliquez sur OK.
2. Cliquez sur Print (Imprimer).

Optionnel sur le modèle C5400.

Le pilote d’émulation PostScript de Windows comporte des réglages pour de nombreux éléments que l’on retrouve dans les menus du panneau de commande de l’imprimante. Lorsque les options du pilote d’imprimante sont identiques à celles des menus du panneau de commande de l’imprimante, et que vous imprimez des documents depuis Windows, les paramètres du pilote d’imprimante Windows auront préséance sur les options définies dans les menus du panneau de commande.

Les illustrations de la présente section concernent le système d'exploitation Windows Me. Le système d'exploitation Windows 98 peut sembler légèrement différent, mais les principales fonctionnalités sont les mêmes.

• Impression N-up (N par page) : plusieurs pages sur une page (consultez la page 243)
• Formats de page personnalisés (consultez la page 244)
• Sélection de la résolution d'impression (consultez la page 248)
• Impression recto verso (consultez la page 250)
• Assemblage (consultez la page 252)
• Impression confidentielle : impression de documents confidentiels (consultez la page 253)
• Stockage de fichiers d'impression sur le disque dur (consultez la page 258)

La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue d'impression du document.

Impression n-up (n par page) (impression de plusieurs pages sur une page) windows 98/me

Vous pouvez imprimer 2 ou 4 pages sur une seule page.

1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
2. Dans la boîte de dialogue Imprimer (Print), cliquez sur l'imprimante d'émulation Postscript puis cliquez sur Propriétés (Properties).
3. Dans l'onglet Paper (Papier), sous Layout (Disposition), sélectionnez 2 up (2 sur 1) ou 4 up (4 sur 1).

1. Cliquez sur OK pour retourner à la boîte de dialogue Print (Imprimer).
2. Cliquez sur OK pour imprimer le document.

Impression sur des formats de support personnalisés windows 98/me

Les formats de support personnalisés peuvent être imprimés depuis les bac 1, bac 2 ou bac multifonction, recto uniquement, sortie arrêtée uniquement.

Plage de formats personnalisés des bacs 1 et 2

• Minimum 3,94 po x 5,83 po [100 mm x 148 mm] Maximum 8,5 po x 14 po [215,9 mm x 355,6 mm]

Plage de formats personnalisés du bac multifonction

• Minimum 3,94 po x 5,83 po [100 mm x 148 mm] Maximum 8,5 po x 14 po [215,9 mm x 356 mm]
• Bannières de 8,25 po à 8,5 po (210 mm à 215,9 mm) de largeur, jusqu'à 47,25 po (1,2 m) de longueur. Les bannières doivent être alimentées une à la fois.

Trois formats personnalisés peuvent être définis dans le pilote d’émulation PostScript.

Ces formats doivent être définis préalablement dans le pilote avant de pouvoir les utiliser :

1. Ouvrez le chemin de sortie arrêté.

1. Chargez le support de format personnalisés dans le bac. Par exemple, le bac multifonction.

1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
2. Dans la boîte de dialogue Print (Imprimer), cliquez sur l'imprimante d'émulation Postscript puis cliquez sur Properties (Propriétés).
3. Dans l'onglet Paper (Papier), Sélectionnez le bac utilisé dans la liste déroulante Paper source (Source du papier).

1. Sous Paper Size (Format de papier) (1), faites défiler et cliquez sur l'une des trois icônes Custom (Personnalisé), puis cliquez sur Custom (Personnaliser) (2). Nommez et définissez le format personnalisé dans la boîte de dialogue qui s'affiche, puis cliquez deux fois sur OK pour retourner à la boîte de dialogue Print (Imprimer).

1. Cliquez sur OK pour imprimer le document.

Modification de la résolution pour un travail d'impression

Les générées directives indiquent comment modifier les paramètres lors de l'impression d'un travail. Pour modifier les paramètres afin que ces derniers soient utilisés pour tous les travaux (paramètres par défaut) :

• Cliquez sur Démarrer → Paramètres → Imprimantes.
• Cliquez avec le bouton droit de la souris sur l'imprimante d’émulation PostScript, puis sélectionnez Propriétés.
• Suivez l'objet 3 ci-dessous et les étapes suivantes. La fenêtre pour définir les paramètres par défaut compte des onglets supplémentaires.
• Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
• Dans la boîte de dialogue Print (Imprimer), cliquez sur l'imprimante d'émulation PostScript puis cliquez sur Properties (Propriétés).
• Dans l'onglet Graphics (Graphiques), Sélectionnez la résolution désirée dans la liste déroulante Resolution (Résolution) puis cliquez sur OK :
• ez cette option pour obtenir les meilleurs résultats lorsque vous imprimez des graphiques.
• Normal = résolution moyenne, vitesse moyenne : sélectionnez cette option pour les documents intégrant des graphiques à moindre résolution, des dessins au trait ou du texte seulement.
• Fast (Rapide) = basse résolution, vitesse rapide : sélectionnez cette option pour les brouillons ou les documents ne comptant pas de graphique.

1. Cliquez sur OK pour imprimer le document.

Impression recto verso (sur les deux côtés d'une page)

L'unité duplex (recto verso) optionnelle doit être installée et activée avant de pouvoir imprimer des documents recto verso.

• Papier bond US de 20 lb à 28 lb (75 g/m² à 105 g/m²).
• Le support doit être chargé face d'impression vers le haut.
• Utilisez n'importe lequel des bacs (bac 1, bac 2 optionnel ou bac multifonction) pour l'impression recto verso.

Les Présentes directives indiquent comment modifier les paramètres lors de l'impression d'un travail. Pour modifier les paramètres afin que ces derniers soient utilisés pour tous les travaux :

• Cliquez sur Démarrer Paramètres Imprimantes.
• Cliquez avec le bouton droit de la souris sur l'imprimante d’émulation PostScript, puis sélectionnez Propriétés.
• Suivez l'objet 3 ci-dessous et les étapes suivantes. La fenêtre pour définir les paramètres par défaut compte des onglets supplémentaires.
• Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
• Dans la boîte de dialogue Print (Imprimer), cliquez sur l'imprimante d'émulation Postscript puis cliquez sur Properties (Propriétés).
• Dans l'onglet Paper (Papier), cliquez sur More Options... (Plus d'options...). Sélectionnez Flip on Long Edge (Réflexion côté long) ou Flip on Short Edge (Réflexion côté court), puis cliquez deux fois sur OK.

1. Cliquez sur OK pour imprimer le document.

Assemblage windows 98/me

La fonction d'assemblage peut être effectuée avec ou sans un disque dur installé. Cependant, les imprimantes dotées d'un disque dur offriront une meilleure performance.

1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
2. Dans la boîte de dialogue Print (Imprimer), cliquez sur l'imprimante d'émulation Postscript, puis cliquez sur Properties (Propriétés).
3. Dans l'onglet Paper (Papier), entrez le nombre de Copies que vous désirez imprimer.
4. Cliquez sur l'onglet Device Options (Options du périphérique). Dans la liste déroulante Printer features (Fonctions de l'imprimante) (1), cliquez sur Collate (Assembler) puis sur Yes (Oui) dans la liste déroulante Change setting (Modifier le paramètre) (2).

1. Cliquez sur OK pour retourner à la boîte de dialogue Imprimer, puis cliquez sur OK pour imprimer le document.

Impression sécurisée (impression des documents confidentiels)

Les fonctions d'impression sécurisée et d'impression protégée par mot de passe permettent d'imprimer des documents confidentiels sur des imprimantes qui sont partagées avec d'autres utilisateurs. Une fois le document imprimé, celui-ci est effacé du disque dur de l'imprimante. Si vous désirez conserver le document sur le disque dur après l'impression, utilisez la fonction Store to Hard Disk (Stocker sur le disque dur) (consultez la page 206).

• Le disque dur interne doit être installé dans l'imprimante pour pouvoir spooler les travaux avant leur impression finale.
• Lorsque l'espace sur le disque dur est insuffisant pour les fichiers de spouleur, le message DISK FULL (DISQUE PLEIN) s'affiche.
• Si l'application comporte une option d'assemblage, celle-ci doit être DÉSACTIVÉE avant d'utiliser l'impression sécurisée.
• Certaines applications peuvent ne pas prendre en charge l'impression sécurisée.
• Ouvrez le fichier dans l'application et sélectionnez File (Fichier) →Print (Imprimer).
• Dans la boîte de dialogue Imprimer, cliquez sur l'imprimante Postscript, puis cliquez sur Propriétés.
• Dans l'onglet Paper (Papier), entrez le nombre de Copies que vous désirez imprimer.

1. Entrez votre mot de passe à 4 chiffres (0000 à 9999): Dans la liste déroulante Printer features (Fonctions de l'imprimante), cliquez sur PASSWORD1 (MOT DE PASSE 1), puis sélectionnez la valeur de votre choix sous Change setting (Modifier le paramètre). Répétez le processus pour chaque chiffre du mot de passe, en notant les valeurs entrées.
2. Pour utiliser la fonction d'assemblage, faites défiler jusqu'à Printer features (Fonctions de l'imprimante) et sélectionnez Yes (Oui) sous Collate (Assembler).
3. Cliquez sur OK.
4. Cliquez sur OK.

Le document est traité et un fichier d'impression est créé et stocké sur le disque dur de l'imprimante.

1. Accédez à l'imprimante et imprimez le document à l'aide du panneau de commande (voir ci-dessous).

Impression d'un document confidentiel à l'aide du panneau de commande

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

***

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Pour imprimer tous les travaux stockés à l'aide du mot de passe, appuyez sur ENTER. Pour imprimer un travail spécifique, appuyez à plusieurs reprises sur + / - jusqu'à ce que le nom du travail à imprimer s'affiche sur la deuxième ligne de l'écran, puis appuyez sur ENTER.

Le document s'imprime puis est effacé du disque dur de l'imprimante.

Suppression d'un document avant de l'imprimer

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

***

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Appuyez sur CANCEL.

DELETE THE JOB (SUPPRIMER LE TRAVAIL)

Y=ENTER/N=CANCEL (O=ENTER/N=CANCEL)

1. Appuyez sur ENTER pour supprimer le travail, puis appuyez sur ON LINE.

Une autre méthode d'impression ou de suppression de document consiste à utiliser l'utilitaire Storage Device Manager (Gestionnaire des unités de mémoire). Pour plus d'informations, consultez l'aide en ligne.

Stockage sur le disque dur

Le stockage sur le disque dur (mise en file d'attente des travaux) permet de stocker temporairement les travaux sur le disque dur avant l'impression. Cette fonction est utile pour les formulaires, les notes génériques, le papier à lettres, etc.

• Le disque dur interne doit être installé dans l'imprimante et activé.
• Lorsque l'espace sur le disque dur est insuffisant pour les fichiers de spouleur, le message DISK FULL (DISQUE PLEIN) s'affiche et une seule copie est imprimée.
• Si l'application comporte une option d'assemblage, celle-ci doit être DÉSACTIVÉE pour enregistrer correctement le document sur le disque dur.
• Certaines applications peuvent ne pas prendre en charge le stockage sur disque dur.
• Ouvrez le fichier dans l'application et sélectionnez File (Fichier) Print (Imprimer).
• Dans la boîte de dialogue Print (Imprimer), cliquez sur l'imprimante d'émulation PostScript puis cliquez sur Properties (Propriétés).
• Dans l'onglet Paper (Papier), entrez le nombre de Copies que vous désirez imprimer.
• Cliquez sur l'onglet Device Options (Options du périphérique). Dans la liste déroulante Printer features (Fonctions de l'imprimante) (1), Cliquez sur Job Type (Type de travail) (1), puis sélectionnez Store to HDD (Stocker sur le disque dur) sous Change setting (Modifier le paramètre) (2).

1. Entrez votre mot de passe à 4 chiffres (0000 à 9999) : Dans la liste déroulante Printer features (Fonctions de l'imprimante), cliquez sur PASSWORD1 (MOT DE PASSE 1), puis sélectionnez la valeur de votre choix sous Change setting (Modifier le paramètre). Répétez le processus pour chaque chiffre du mot de passe, en notant les valeurs entrées.
2. Pour utiliser la fonction d'assemblage, faites défiler jusqu'à Printer features (Fonctions de l'imprimante) et sélectionnez Yes (Oui) sous Collate (Assembler).
3. Cliquez sur OK.
4. Cliquez sur OK.

Le document est traité et un fichier d'impression est créé et stocké sur le disque dur de l'imprimante.

1. Accédez à l'imprimante et imprimez le document à l'aide du panneau de commande (voir ci-dessous).

Impression d'un document stocké à l'aide du panneau de commande

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

***

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Pour imprimer tous les travaux stockés à l'aide du mot de passe, appuyez sur ENTER. Pour imprimer un travail spécifique, appuyez à plusieurs reprises sur + / - jusqu'à ce que le nom du travail à imprimer s'affiche sur la deuxième ligne de l'écran, puis appuyez sur ENTER.

Le document s'imprime.

Suppression du document stocké

1. Appuyez sur + pour activer le mode Menu.
2. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

****

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Appuyez sur CANCEL.

DELETE THE JOB (SUPPRIMER LE TRAVAIL)

Y=ENTER/N=CANCEL (O=ENTER/N=CANCEL)

1. Appuyez sur ENTER pour supprimer le travail, puis appuyez sur ON LINE.

Une autre méthode d'impression ou de suppression d'un document stocké consiste à utiliser Storage Device Manager (Gestionnaire des unités de mémoire). Pour plus d'informations, consultez l'aide en ligne.

Les illustrations de la présente section concernent le système d'exploitation Windows 2000. Le système d'exploitation Windows XP peut sembler légèrement différent, mais les principes sont les mêmes.

• Impression N-up (N par page) : plusieurs pages sur une page (consultez la page 263)
• Livrets (consultez la page 264)
• Formats de page personnalisés (consultez la page 266)
• Sélection de la résolution d'impression (consultez la page 268)
• Impression recto verso (consultez la page 270)
• Filigranes (consultez la page 272)
• Assemblage (consultez la page 273)
• Impression confidentielle : impression de documents confidentiels (consultez la page 274)
• Stockage de fichiers d'impression sur le disque dur (consultez la page 282)

La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue Imprimer du document.

2000 Et XP

1. Ouvrez le fichier dans l'application et Sélectionnez File (Fichier) → Print (Imprimer).
2. Dans la boîte de dialogue, Sélectionnez l'imprimante d'émulation PostScript.
3. Windows XP seulement : Cliquez sur Préférences.
4. Dans l'onglet Layout (Disposition), sous Pages Per Sheet (Pages par feuille), Sélectionnez le nombre de pages requis.

1. Windows XP seulement : Cliquez sur OK pour retourner à la boîte Print (Imprimer).
2. Cliquez sur Print (Imprimer).

2000 Et XP

Les livrets se limitent à deux pages par feuille; vous pouvez donc imprimer un livre de 5,5 po x 8,5 po sur une feuille de 8,5 po x 11 po.

• L'unité duplex (recto verso) doit être installée et activée pour imprimer des livrets.
• Non offerte pour certaines connexions réseau : consultez le fichier d'aide.
• Certaines applications ne prennent pas en charge l'impression de livrets.
• e à gauche comme l'exige certaines langues.
• Ouvrez le fichier dans l'application et sélectionnez File (Fichier) Print (Imprimer).
• Dans la boîte de dialogue Imprimer, sélectionnez l'imprimante d'émulation PostScript.
• Windows XP seulement : Cliquez sur Prérérences.
• Dans l'onglet Layout (Disposition), sous Pages Per Sheet (Pages par feuille), Sélectionnez Booklet (Livret).

1. Sélectionnez Portrait ou Landscape (Paysage) sous Orientation.
2. Assurez-vous de la sélection de Flip on Long Edge (Réflexion côté long) sous Print on Both Sides (Duplex) (Imprimer sur les deux côtés (recto verso)).
3. Sélectionnez l'ordre de page désiré (Page Order).
4. Windows XP seulement : Cliquez sur OK pour retourner à la boîte Print (Imprimer).
5. Cliquez sur Print (Imprimer).

Impression sur des formats de support personnalisés 2000 et XP

Le format de support pour le bac de l'imprimante utilisé doit être défini préalablement dans le pilote avant de pouvoir l'utiliser (de 3,5 po à 8,5 po [89 mm à 216 mm] de large x 5 po à 14 po [127 mm à 356 mm] de long).

Il est possible de définir un format de support personnalisé dans le pilote d’émulation PostScript de Windows 2000 et XP.

1. Assurez-vous que le chemin de sortie est ouvert :

1. Chargez le support personnalisé dans le bac de votre choix.
2. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
3. Dans la boîte de dialogue Imprimer, sélectionnez l'imprimante d'émulation PostScript.
4. Windows XP seulement : Cliquez sur Prérérences.
5. Dans l'onglet Layout (Disposition), cliquez sur Advanced (Avancé).

1. Dans la liste déroulante Paper Size (Format), sélectionnez Postscript Custom Page Size (Format support personnelisé Postscript).
2. Définissez le format personnalisé dans la boîte de dialogue qui s'affiche, puis cliquez deux fois sur OK.
3. Cliquez sur l'onglet Paper/Quality (Papier/qualité) et sélectionnez dans la liste déroulante Paper Source (Source support) le bac d'alimentation utilisé pour le format de support personnelisé.
4. Windows XP seulement : Cliquez sur OK pour retourner à la boîte Print (Imprimer).
5. Cliquez sur Print (Imprimer).

Les générées directives indiquent comment modifier les paramètres lors de l'impression d'un travail. Pour modifier les paramètres afin que ces derniers soient utilisés pour tous les travaux (paramètres par défaut) :

• Cliquez sur Démarrer → Paramètres → Imprimantes [Imprimantes et télécopieurs dans Windows XP].
• Cliquez avec le bouton droit de la souris sur le nom de l'imprimante désiré, puis sélectionnez Propriétés.
• Cliquez sur Printing Preferences (Préférences d'impression).
• Suivez l'objet 3 ci-dessous et les étapes suivantes. La fenêtre pour définir les paramètres par défaut compte des ontlets supplémentaires.
• Ouvrez le fichier dans l'application et sélectionnez File (Fichier) Print (Imprimer).
• Dans la boîte de dialogue Imprimer, sélectionnez l'imprimante d’émulation PostScript.
• Windows XP seulement : Cliquez sur Prérérences.
• Dans l'onglet Job Options (Options de travail), sélectionnez la résolution désirée, puis cliquez sur OK :
• ez cette option pour obtenir les meilleurs résultats lorsque vous imprimez des graphiques.
• Normal = résolution moyenne, vitesse moyenne : sélectionnez cette option pour les documents intégrant des graphiques à moindre résolution, des dessins au trait ou du texte seul-ment.
• Fast (Rapide) = basse résolution, vitesse rapide : sélectionnez cette option pour les brouillons ou les documents ne comptant pas de graphique.

1. Sélectionnez Toner Saving (Économie de toner) le cas échéant.
2. Windows XP seulement : Cliquez sur OK pour retourner à la boîte Print (Imprimer).
3. Cliquez sur Print (Imprimer).

Impression recto verso (sur les deux côtés d'une page) 2000 et XP

L'unité duplex (recto verso) optionnelle doit être installée et activée avant de pouvoir imprimer des documents recto verso.

• Papier bond US de 20 lb à 28 lb (75 g/m² à 105 g/m²).
• Le support doit être chargé face d'impression vers le haut.
• Utilisez n'importe lequel des bacs (bac 1, bac 2 optionnel ou bac multifonction) pour l'impression recto verso.

Les présentes directives indiquent comment modifier les paramètres lors de l'impression d'un travail. Pour modifier les paramètres afin que ces derniers soient utilisés pour tous les travaux :

• Cliquez sur Démarrer Paramètres Imprimantes [Imprimantes et télécopieurs dans Windows XP].
• Cliquez avec le bouton droit de la souris sur le nom de l'imprimante désiré, puis Sélectionnez Propriétés.
• Cliquez sur Printing Preferences (Préférences d'impression).
• Suivez l'objet 3 ci-dessous et les étapes suivantes. La fenêtre pour définir les paramètres par défaut compte des ontlets supplémentaires.
• Ouvrez le fichier dans l'application et Sélectionnez File (Fichier) → Print (Imprimer).
• Dans la boîte de dialogue Imprimer, sélectionnez l'imprimante d’émulation PostScript.
• Windows XP seulement : Cliquez sur Prérérences.
• Dans l'onglet Layout (Disposition), sous Print on Both Sides (Duplex) (Imprimer sur les deux côté

1. Windows XP seulement : Cliquez sur OK pour retourner à la boîte Print (Imprimer).
2. Cliquez sur Print (Imprimer).

2000 Et XP

1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
2. Dans la boîte de dialogue Imprimer, sélectionnez l'imprimante d’émulation PostScript.
3. Windows XP seulement : Cliquez sur Préférences.
4. Dans l'onglet Job options (Options de travail), cliquez sur Watermark (Filigrane).

1. Dans la boîte de dialogue qui s'affiche, cliquez sur New (Nouveau) pour définir un filigrane ou en sélectionner un dans la liste, puis cliquez sur OK.
2. Windows XP seulement : Cliquez sur OK pour retourner à la boîte Print (Imprimer).
3. Cliquez sur Print (Imprimer).

2000 Et XP

La fonction d'assemblage peut être effectuée avec ou sans le disque dur optionnel installé. Cependant, les imprimantes dotées d'un disque dur offriront une meilleure performance.

1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
2. Dans la boîte de dialogue Imprimer, sélectionnez l'imprimante d’émulation PostScript.
3. Windows XP seulement : Cliquez sur Prérérences.
4. Dans l'onglet Job Options (Options du travail), entrez le nombre de Copies que vous souhaitez imprimer, puis sélectionnez Collate (Assembler).
5. Windows XP seulement : Cliquez sur OK pour retourner à la boîte Print (Imprimer).
6. Cliquez sur Print (Imprimer).

2000 Et XP

La fonction d'impression sécurisée permet d'imprimer des documents confidentiels sur des imprimantes qui sont partagées avec d'autres utilisateurs. Le document se voit tout d'abord attribué un mot de passe avant d'être acheminé dans un fichier d'impression qui est sauvegardé sur le disque dur. La saisie du mot de passe sur le panneau de commande de l'imprimante permet de l'imprimer à la demande.

Une fois imprimé, le document est effacé du disque dur de l'imprimante. Si vous désirez conserver le document sur le disque dur après l'impression, utilisez la fonction « Store to Hard Disk » (Stocker sur le disque dur) (consultez la page 282).

• Le disque dur interne doit être installé dans l'imprimante pour pouvoir spooler les travaux avant leur impression finale.
• Lorsque l'espace sur le disque dur est insuffisant pour les fichiers de spouleur, le message DISK FULL (DISQUE PLEIN) s'affiche et une seule copie est imprimée.
• Si l'application comporte une option d'assemblage, celle-ci doit être DÉSACTIVÉE avant d'utiliser l'impression sécurisée.
• Certaines applications peuvent ne pas prendre en charge l'impression sécurisée.
• Ouvrez le fichier dans l'application et sélectionnez File (Fichier) →Print (Imprimer).
• Dans la boîte de dialogue Imprimer, sélectionnez l'imprimante d’émulation PostScript.
• Windows XP seulement : Cliquez sur Préférences.
• Dans l'onglet Job Options (Options du travail), Sélectionnez Secure Print (Impression sécurisée).

1. Dans la boîte de dialogue qui s'affiche, entrez un nom de travail (Job Name) et un mot de passe PIN (NIP) de votre choix à 4 chiffres (0000 à 9999) et cliquez sur OK. (Si aucune boîte de dialogue ne s'affiche, cliquez sur PIN (NIP).)
2. Entrez le nombre d'exemplaires à imprimer, puis sélectionnez au besoin Collate (Assembler).
3. Windows XP seulement : Cliquez sur OK pour retourner à la boîte Print (Imprimer).
4. Cliquez sur Print (Imprimer).

Le document est traité et un fichier d'impression est créé et stocké sur le disque dur de l'imprimante.

1. Accédez à l'imprimante et imprimez le document à l'aide du panneau de commande (voir ci-dessous).

Impression d'un document confidentiel à l'aide du panneau de commande

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

***

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Appuyez à plusieurs reprises sur + / - jusqu'à ce que le nom du travail que vous souhaitez imprimer s'affiche sur la deuxième ligne de l'écran, puis appuyez sur ENTER.

Le document s'imprime puis est effacé du disque dur de l'imprimante.

Suppression d'un document avant de l'imprimer

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

****

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Appuyez sur CANCEL.

DELETE THE JOB (SUPPRIMER LE TRAVAIL)

Y=ENTER/N=CANCEL (O=ENTER/N=CANCEL)

1. Appuyez sur ENTER pour supprimer le travail, puis appuyez sur ON LINE.

Une autre méthode d'impression ou de suppression d'un document stocké consiste à utiliser Storage Device Manager (Gestionnaire des unités de mémoire). Pour plus d'informations, consultez l'aide en ligne.

2000 Et XP

Avec Contrôle et impression, vous pouvez imprimer une première copie de contrôle pour la vérifier avant d'imprimer le document en plusieurs exemplaires. Le document reçoit tout d'abord un mot de passe avant d’être conservé dans un fichier d'impression. Le fichier est sauvegardé sur le disque dur et une copie s'imprime. Si le document est bon pour impression, les exemplaires restants sont imprimés à la demande sur saisie du mot de passe dans le panneau de commande de l'imprimante.

Une fois imprimé, le document est effacé du disque dur de l'imprimante. Si vous désirez conserver le document sur le disque dur après l'impression, utilisez la fonction « Store to Hard Disk » (Stocker sur le disque dur) (consultez la page 282).

• Le disque dur interne doit être installé dans l'imprimante pour pouvoir spooler les travaux avant leur impression finale.
• Lorsque l'espace sur le disque dur est insuffisant pour les fichiers de spouleur, le message DISK FULL (DISQUE PLEIN) s'affiche et une seule copie est imprimée.
• Si l'application comporte une option d'assemblage, celle-ci doit être DÉSACTIVÉE avant d'utiliser l'impression sécurisée.
• Certaines applications peuvent ne pas prendre en charge la fonction de contrôle et d'impression.
• Ouvrez le fichier dans l'application et sélectionnez File (Fichier) →Print (Imprimer).
• Dans la boîte de dialogue Imprimer, sélectionnez l'imprimante d’émulation PostScript.
• Windows XP seulement : Cliquez sur Prérérences.
• Dans l'onglet Job Options (Options du travail), Sélectionnez Proof and Print (Contrôle et impression).

1. Dans la boîte de dialogue qui s'affiche, entrez un nom de travail (Job Name) et un mot de passe (NIP) de votre choix à 4 chiffres (0000 à 9999) et cliquez sur OK. (Si aucune boîte de dialogue ne s'affiche, cliquez sur PIN (NIP).)
2. Entrez le nombre d'exemplaires à imprimer, puis sélectionnez au besoin Collate (Assembler).
3. Windows XP seulement : Cliquez sur OK pour retourner à la boîte Print (Imprimer).
4. Cliquez sur Print (Imprimer).

Le document est conservé dans un fichier d'impression stocké sur le disque dur de l'imprimante. Un exemplaire de contrôle s'imprime.

1. Une fois l'exemplaire approuvé, imprimez le document à l'aide du panneau de commande (voir ci-dessous).

Impression du document de contrôle à partir du panneau de commande

1. Appuyez sur + pour activer le mode Menu.
2. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

***

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis sur ENTER pour passer au chiffre suivant:

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Appuyez à plusieurs reprises sur + / - jusqu'à ce que le nom du travail que vous souhaitez imprimer s'affiche sur la deuxième ligne de l'écran, puis appuyez sur ENTER.

Le document s'imprime puis est effacé du disque dur de l'imprimante.

Suppression du document avant impression de plusieurs exemplaires.

Si le document de contrôle ne convient pas pour impression, il faut le supprimer de l'imprimante :

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

****

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Appuyez sur CANCEL.

DELETE THE JOB (SUPPRIMER LE TRAVAIL)

Y=ENTER/N=CANCEL (O=ENTER/N=CANCEL)

1. Appuyez sur ENTER pour supprimer le travail, puis appuyez sur ON LINE.

Une autre méthode d'impression ou de suppression des copies de document restantes consiste à utiliser l'utilitaire Storage Device Manager (Gestionnaire des unités de mémoire). Pour plus d'informations, consultez l'aide en ligne.

2000 Et XP

Le stockage sur le disque dur (mise en file d'attente des travaux) permet de stocker temporairement les travaux sur le disque dur avant l'impression. Cette fonction est utile pour les formulaires, les notes génériques, le papier à lettres, etc.

• Le disque dur interne doit être installé dans l'imprimante et activé.
• Lorsque l'espace sur le disque dur est insuffisant pour les fichiers de spouleur, le message DISK FULL (DISQUE PLEIN) s'affiche et une seule copie est imprimée.
• Si l'application comporte une option d'assemblage, celle-ci doit être DÉSACTIVÉE pour enregistrer correctement le document sur le disque dur.
• Certaines applications peuvent ne pas prendre en charge le stockage sur disque dur.
• Ouvrez le fichier dans l'application et sélectionnez File (Fichier) Print (Imprimer).
• Dans la boîte de dialogue Imprimer, sélectionnez l'imprimante d'émulation PostScript.
• Windows XP seulement : Cliquez sur Prérérences.
• Dans l'onglet Job Options (Options du travail), Sélectionnez Store to HDD (Stocker sur disque dur).

1. Dans la boîte de dialogue qui s'affiche, entrez un nom de travail (Job Name) et un mot de passe (NIP) de votre choix à 4 chiffres (0000 à 9999) et cliquez sur OK. (Si aucune boîte de dialogue ne s'affiche, cliquez sur PIN (NIP).)
2. Entrez le nombre d'exemplaires à imprimer, puis sélectionnez au besoin Collate (Assembler).
3. Windows XP seulement : Cliquez sur OK pour retourner à la boîte Print (Imprimer).
4. Cliquez sur Print (Imprimer).

Le document est conservé dans un fichier d'impression stocké sur le disque dur de l'imprimante.

1. Imprimez le document à partir du panneau de commande (voyez ci-dessous).

Impression du document stocké à partir du panneau de commande

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

****

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis sur ENTER pour passer au chiffre suivant:

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Appuyez à plusieurs reprises sur + / - jusqu'à ce que le nom du travail que vous souhaitez imprimer s'affiche sur la deuxième ligne de l'écran, puis appuyez sur ENTER.

Le document s'imprime.

Suppression d'un document stocké

Pour supprimer un document stocké sur le disque dur de l'imprimante :

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

****

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Appuyez sur CANCEL.

DELETE THE JOB (SUPPRIMER LE TRAVAIL)

Y=ENTER/N=CANCEL (O=ENTER/N=CANCEL)

1. Appuyez sur ENTER pour supprimer le travail, puis appuyez sur ON LINE.

Une autre méthode d'impression ou de suppression d'un document stocké sur le disque dur consiste à utiliser Storage Device Manager (Gestionnaire des unités de mémoire). Pour plus d'informations, consultez l'aide en ligne.

Qu'entend-on par superposition?

Une superposition peut être une combinaison de graphiques, de polices de caractères ou de texte stockée dans la mémoire flash de l'imprimante ou sur le disque dur optionnel, et que l'on peut imprimer selon les besoins. Le résultat est similaire à la fonction Filigrane, mais avec des possibilités beaucoup plus élaborées.

Les superpositions sont très utiles pour les tâches telles que l'impression des en-têtes, formulaires ou factures, et devraient permettre de réduire les besoins en supports pré-imprimés.

Exemple d'utilisation des superpositions :

Supposons que vous avez créé et stocké trois fichiers dans l'imprimante au moyen du Storage Device Manager (Gestionnaire des unités de mémoire):

• le logo de la société
• l'adresse de la société
• l'énoncé du mandat de la société.

Avec la fonction de superposition, vous pouvez incorporer à votre gré et de diverses façons ces fichiers à vos documents.

Pour créer des superpositions :

1. Créez le document que vous souhaitez utiliser pour imprimer en superposition (p. ex., un en-tête) et générez un fichier PRN (fichier d'impression) au moyen du pilote d'impression.
2. Utilisez l'utilitaire Storage Device Manager (Gestionnaire des unités de mémoire) pour convertir ce fichier PRN (fichier d'impression) en un format pouvant être stocké et téléchargez-le dans l'imprimante.

Une fois tous les fichiers de superposition paramétrés dans l'imprimante, il suffit aux autres utilisateurs de les solliciter dans le pilote d'imprimante pour pouvoir les utiliser.

• Le disque dur interne doit être installé dans l'imprimante pour pouvoir spooler les travaux avant leur impression finale.
• Lorsque l'espace sur le disque dur est insuffisant pour les fichiers de spouleur, le message DISK FULL (DISQUE PLEIN) s'affiche et une seule copie est imprimée.
• Si l'application comporte une option d'assemblage, celle-ci doit être DÉSACTIVÉE avant d'utiliser la superposition.
• Une superposition peut se composer de plus d'un fichier.

Création de documents à utiliser comme superposition

Il est possible de créer des superpositions dans n'importe quelle application pouvant prendre en charge logos, en-têtes, formulaires, etc. et imprimer dans un fichier.

1. Avec le fichier à stocker sous forme de superposition ouvert dans votre application, sélectionnez File (Fichier), puis Print (Imprimer).
2. Veillez à ce que l'option Print To File (Imprimer dans un fichier) soit activée dans la boîte de dialogue d'impression de votre application.
3. Selon l'application, vous devrez peut-être sélectionner votre modèle d'imprimante et cliquer ensuite sur Properties... (Propriétés...) pour accéder aux paramètres du pilote d'imprimante.
4. Cliquez sur l'onglet Overlays (Superpositions).
5. Sélectionnez Create Form (Créer-formulaire) dans la liste déroulante, puis faites un besoin dans la boîte de dialogue qui s'affiche et cliquez sur OK.
6. Windows XP seulement : Cliquez sur OK pour retourner à la boîte Imprimer (Imprimer).
7. Cliquez sur Print (Imprimer).

Plutôt que d'envoyer votre travail d'impression à l'imprimante, vous êtes invité à enregistrer le travail d'impression sur le disque dur de l'ordinateur. Donnez au fichier un nom représentatif.

Téléchargement du fichier d'impression à utiliser en superposition

Utilisez l'utilitaire Storage Device Manager (Gestionnaire des unités de mémoire) pour télécharger le fichier à utiliser comme superposition. Consultez "Utilitaire Storage Device Manager for Windows (Gestionnaire des unités de mémoire pour Windows)" à la page 318.

• Impression N-up (N par page) : plusieurs pages sur une page (consultez la page 290)
• Formats de page personnalisés (consultez la page 291)
• Sélection de la résolution d'impression (consultez la page 293)
• Impression recto verso (consultez la page 295)
• Filigranes (consultez la page 297)
• Assemblage (consultez la page 196)
• Impression confidentielle : impression de documents confidentiels (consultez la page 299)
• Contrôle et impression (consultez la page 303)
• Stockage de fichiers d'impression sur le disque dur (consultez la page 307)

La plupart des applications permettent d'accéder aux propriétés de l'imprimante depuis la boîte de dialogue Imprimer du document.

Impression n-up (impression de plusieurs pages sur une page)

1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
2. Dans la boîte de dialogue Imprimer, cliquez sur l'imprimante d'émulation Postscript puis cliquez sur Propriétés.
3. Dans l'onglet Advanced (Avancé), cliquez deux fois sur Document Options (Options de document).

1. Cliquez sur Page Layout (N-UP) Option (Options de mise en page (N-UP)). Dans la boîte de dialogue qui s'affiche, sélectionnez le nombre de pages par feuille que vous désirez.
2. Cliquez sur OK pour retourner à la boîte de dialogue Print (Imprimer).
3. Cliquez sur Imprimer.

Impression sur des formats de support personnalisés NT 4.0

Le format de support pour le bac de l'imprimante utilisé doit être défini préalablement dans le pilote avant de pouvoir l'utiliser (de 3,5 po à 8,5 po [89 mm à 216 mm] de large x 5 po à 14 po [127 mm à 356 mm] de long).

Il est possible de définir un format de support personnalisé dans le pilote d’émulation PostScript de Windows 4.0.

1. Assurez-vous que le chemin de sortie est ouvert :

1. Chargez le support personnalisé dans le bac de votre choix.
2. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
3. Dans la boîte de dialogue Print (Imprimer), cliquez sur l'imprimante d'émulation Postscript puis cliquez sur Properties (Propriétés).
4. Dans l'onglet Page Setup (Mise en page), Sélectionnez Postscript Custom Page Size (Format de page personnalisé Postscript) au bas de la liste déroulante Paper Size (Format support), puis définissez le format personnalisé dans la boîte de dialogue qui s'affiche et cliquez sur OK.

1. Sélectionnez le bac utilisé dans la liste déroulante Paper Source (Source support) et cliquez sur OK.
2. Cliquez sur OK pour imprimer le document

Modification de la résolution pour un travail d'impression

Les présentes directives indiquent comment modifier les paramètres lors de l'impression d'un travail. Pour modifier les paramètres afin que ces derniers soient utilisés pour tous les travaux (paramètres par défaut) :

• Cliquez sur Démarrer → Paramètres → Imprimantes [Imprimantes et télécopieurs dans Windows XP].
• Cliquez avec le bouton droit de la souris sur le nom de l'imprimante désiré, puis sélectionnez Propriétés.
• Cliquez sur Printing Preferences (Préférences d'impression).
• Suivez l'objet 3 ci-dessous et les étapes suivantes. La fenêtre pour définir les paramètres par défaut compte des ontlets supplémentaires.
• Ouvrez le fichier dans l'application et Sélectionnez File (Fichier) → Print (Imprimer).
• Dans la boîte de dialogue Print (Imprimer), cliquez sur l'imprimante d'émulation Postscript puis cliquez sur Properties (Propriétés).
• Dans l'onglet Job Options (Options du travail), sélectionnez la résolution désirée sous Quality (Qualité), puis cliquez sur OK :
• ez cette option pour obtenir les meilleurs résultats lorsque vous imprimez des graphiques.
• Normal = résolution moyenne, vitesse moyenne : sélectionnez cette option pour les documents intégrant des graphiques à moindre résolution, des dessins au trait ou du texte seulement.
• Fast (Rapide) = basse résolution, vitesse rapide : sélectionnez cette option pour les brouillons ou les documents ne comptant pas de graphique.

1. Sélectionnez Toner Saving (Économie de toner) le cas échéant.
2. Cliquez sur OK.
3. Cliquez sur OK pour imprimer le document.

Impression recto verso (sur les deux côtés d'une page) NT 4.0

L'unité duplex (recto verso) optionnelle doit être installée et activée avant de pouvoir imprimer des documents recto verso.

• Papier bond US de 20 lb à 28 lb (75 g/m² à 105 g/m²).
• Le support doit être chargé face d'impression vers le haut.
• Utilisez n'importe lequel des bacs (bac 1, bac 2 optionnel ou bac multifonction) pour l'impression recto verso.

Les présentes directives indiquent comment modifier les paramètres lors de l'impression d'un travail. Pour modifier les paramètres afin que ces derniers soient utilisés pour tous les travaux :

• Cliquez sur Démarrer → Paramètres → Imprimantes [Imprimantes et télécopieurs dans Windows XP].
• Cliquez avec le bouton droit de la souris sur le nom de l'imprimante désiré, puis sélectionnez Propriétés.
• Cliquez sur Printing Preferences (Préférences d'impression).
• Suivez l'objet 3 ci-dessous et les étapes suivantes. La fenêtre pour définir les paramètres par défaut compte des ontlets supplémentaires.
• Ouvrez le fichier dans l'application et sélectionnez File (Fichier) Print (Imprimer).
• Dans la boîte de dialogue Print (Imprimer), cliquez sur l'imprimante d'émulation Postscript puis cliquez sur Properties (Propriétés).
• és (recto verso)), Sélectionnez Long Edge (Côté long) ou Short Edge (Côté court).

1. Cliquez sur OK pour imprimer le document.

Impression de filigranes

1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
2. Dans la boîte de dialogue Imprimer, cliquez sur l'imprimante d'émulation Postscript puis cliquez sur Propriétés.
3. Dans l'onglet Job options (Options de travail), cliquez sur Watermark (Filigrane).

1. Dans la boîte de dialogue qui s'affiche, cliquez sur New (Nouveau) pour définir un filigrane ou en sélectionner un dans la liste, puis cliquez sur OK.
2. Cliquez sur OK pour retourner à la boîte de dialogue Print (Imprimer).
3. Cliquez sur OK.

Assemblage

La fonction d'assemblage peut être effectuée avec ou sans le disque dur optionnel installé. Cependant, les imprimantes dotées d'un disque dur offriront une meilleure performance.

1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer).
2. Dans la boîte de dialogue Print (Imprimer), cliquez sur l'imprimante d’émulation PostScript, puis cliquez sur Properties (Propriétés).
3. Dans l'onglet Job Options (Options du travail), entrez le nombre de Copies que vous souhaitez imprimer, puis sélectionnez Collate (Assembler).

1. Cliquez sur OK pour retourner à la boîte de dialogue Print (Imprimer).
2. Cliquez sur OK.

Impression sécurisée (impression des documents confidentiels)

La fonction d'impression sécurisée permet d'imprimer des documents confidentiels sur des imprimantes qui sont partagées avec d'autres utilisateurs. Le document se voit tout d'abord attribué un mot de passe avant d'être acheminé dans un fichier d'impression qui est sauvegardé sur le disque dur. La saisie du mot de passe sur le panneau de commande de l'imprimante permet de l'imprimer à la demande.

Une fois imprimé, le document est effacé du disque dur de l'imprimante. Si vous désirez conserver le document sur le disque dur après l'impression, utilisez la fonction « Store to Hard Disk » (Stocker sur le disque dur) (consultez la page 307).

• Le disque dur interne doit être installé dans l'imprimante pour pouvoir spooler les travaux avant leur impression finale.
• Lorsque l'espace sur le disque dur est insuffisant pour les fichiers de spouleur, le message DISK FULL (DISQUE PLEIN) s'affiche et une seule copie est imprimée.
• Si l'application comporte une option d'assemblage, celle-ci doit être DÉSACTIVÉE avant d'utiliser l'impression sécurisée.
• Certaines applications peuvent ne pas prendre en charge l'impression sécurisée.
• Ouvrez le fichier dans l'application et sélectionnez File (Fichier) →Print (Imprimer).
• Dans la boîte de dialogue Print (Imprimer), cliquez sur l'imprimante d'émulation Postscript puis cliquez sur Properties (Propriétés).
• Dans l'onglet Job Options (Options du travail), Sélectionnez Secure Print (Impression sécurisée).

1. Dans la boîte de dialogue qui s'affiche, entrez un nom de travail (Job Name) et un mot de passe (NIP) de votre choix à 4 chiffres (0000 à 9999) et cliquez sur OK. (Si aucune boîte de dialogue ne s'affiche, cliquez sur PIN (NIP).)
2. Entrez le nombre d'exemplaires à imprimer, puis sélectionnez au besoin Collate (Assembler).
3. Cliquez sur OK pour retourner à la boîte de dialogue Print (Imprimer).
4. Cliquez sur Imprimer.

Le document est traité et un fichier d'impression est créé et stocké sur le disque dur de l'imprimante.

1. Accédez à l'imprimante et imprimez le document à l'aide du panneau de commande (voir ci-dessous).

Impression d'un document confidentiel à l'aide du panneau de commande

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

****

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Appuyez à plusieurs reprises sur + / - jusqu'à ce que le nom du travail que vous souhaitez imprimer s'affiche sur la deuxième ligne de l'écran, puis appuyez sur ENTER.

Le document s'imprime puis est effacé du disque dur de l'imprimante.

Suppression d'un document avant de l'imprimer

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

****

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Appuyez sur CANCEL.

DELETE THE JOB (SUPPRIMER LE TRAVAIL)

Y=ENTER/N=CANCEL (O=ENTER/N=CANCEL)

1. Appuyez sur ENTER pour supprimer le travail, puis appuyez sur ON LINE.

Une autre méthode d'impression ou de suppression de document consiste à utiliser l'utilitaire Storage Device Manager (Gestionnaire des unités de mémoire). Pour plus d'informations, consultez l'aide en ligne.

Contrôle et impression

Avec Contrôle et impression, vous pouvez imprimer une première copie de contrôle pour la vérifier avant d'imprimer le document en plusieurs exemplaires. Le document reçoit tout d'abord un mot de passe avant d’être conservé dans un fichier d'impression. Le fichier est sauvegardé sur le disque dur et une copie s'imprime. Si le document est bon pour impression, les exemplaires restants sont imprimés à la demande sur saisie du mot de passe dans le panneau de commande de l'imprimante.

Une fois imprimé, le document est effacé du disque dur de l'imprimante. Si vous désirez conserver le document sur le disque dur après l'impression, utilisez la fonction « Store to Hard Disk » (Stocker sur le disque dur) (consultez la page 307).

• Le disque dur interne doit être installé dans l'imprimante pour pouvoir spooler les travaux avant leur impression finale.
• Lorsque l'espace sur le disque dur est insuffisant pour les fichiers de spouleur, le message DISK FULL (DISQUE PLEIN) s'affiche et une seule copie est imprimée.
• Si l'application comporte une option d'assemblage, celle-ci doit être DÉSACTIVÉE avant d'utiliser l'impression sécurisée.
• Certaines applications peuvent ne pas prendre en charge l'impression sécurisée.
• Ouvrez le fichier dans l'application et sélectionnez File (Fichier) Print (Imprimer).
• Dans la boîte de dialogue Print (Imprimer), cliquez sur l'imprimante d'émulation Postscript puis cliquez sur Properties (Propriétés).
• Dans l'onglet Job Options (Options du travail), Sélectionnez Proof and Print (Contrôle et impression).

1. Dans la boîte de dialogue qui s'affiche, entrez un nom de travail (Job Name) et un mot de passe (NIP) de votre choix à 4 chiffres (0000 à 9999) et cliquez sur OK. (Si aucune boîte de dialogue ne s'affiche, cliquez sur PIN (NIP).)
2. Entrez le nombre d'exemplaires à imprimer, puis sélectionnez au besoin Collate (Assembler).
3. Cliquez sur OK pour retourner à la boîte de dialogue Print (Imprimer).
4. Cliquez sur Imprimer.

Le document est conservé dans un fichier d'impression stocké sur le disque dur de l'imprimante. Un exemplaire de contrôle s'imprime.

1. Une fois la copie approuvée, imprimez les exemplaires supplémentaires du document à l'aide du panneau de commande (voyez ci-dessous).

Impression du document de contrôle à partir du panneau de commande

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

****

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis sur ENTER pour passer au chiffre suivant:

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Appuyez à plusieurs reprises sur + / - jusqu'à ce que le nom du travail que vous souhaitez imprimer s'affiche sur la deuxième ligne de l'écran, puis appuyez sur ENTER.

Le document s'imprime puis est effacé du disque dur de l'imprimante.

Suppression du document avant impression de plusieurs exemplaires

Si le document de contrôle ne convient pas pour impression, il faut le supprimer de l'imprimante :

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

****

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Appuyez sur CANCEL.

DELETE THE JOB (SUPPRIMER LE TRAVAIL)

Y=ENTER/N=CANCEL (O=ENTER/N=CANCEL)

1. Appuyez sur ENTER pour supprimer le travail, puis appuyez sur ON LINE.

Une autre méthode d'impression ou de suppression des copies de document restantes consiste à utiliser l'utilitaire Storage Device Manager (Gestionnaire des unités de mémoire). Pour plus d'informations, consultez l'aide en ligne.

Stockage sur le disque dur

Le stockage sur le disque dur (mise en file d'attente des travaux) permet de stocker temporairement les travaux sur le disque dur avant l'impression. Le travail est protégé par mot de passe.

• Le disque dur interne doit être installé dans l'imprimante et activé.
• Lorsque l'espace sur le disque dur est insuffisant pour les fichiers de spouleur, le message DISK FULL (DISQUE PLEIN) s'affiche et une seule copie est imprimée.
• Si l'application comporte une option d'assemblage, celle-ci doit être DÉSACTIVÉE pour enregistrer correctement le document sur le disque dur.
• Certaines applications peuvent ne pas prendre en charge le stockage sur disque dur.
• Ouvrez le fichier dans l'application et Sélectionnez File (Fichier) → Print (Imprimer).
• Dans la boîte de dialogue Print (Imprimer), cliquez sur l'imprimante d'émulation Postscript puis cliquez sur Properties (Propriétés).
• Dans l'onglet Job Options (Options du travail), Sélectionnez Store to HDD (Stocker sur disque dur).

1. Dans la boîte de dialogue qui s'affiche, entrez un nom de travail (Job Name) et un mot de passe (NIP) de votre choix à 4 chiffres (0000 à 9999) et cliquez sur OK. (Si aucune boîte de dialogue ne s'affiche, cliquez sur PIN (NIP).)
2. Entrez le nombre d'exemplaires à imprimer, puis sélectionnez au besoin Collate (Assembler).
3. Cliquez sur OK pour retourner à la boîte de dialogue Print (Imprimer).
4. Cliquez sur Imprimer.

Le document est conservé dans un fichier d'impression stocké sur le disque dur de l'imprimante.

1. Accédez à l'imprimante et imprimez le document à l'aide du panneau de commande (voir ci-dessous).

Impression du document stocké à partir du panneau de commande

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

****

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis sur ENTER pour passer au chiffre suivant:

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Appuyez à plusieurs reprises sur + / - jusqu'à ce que le nom du travail que vous souhaitez imprimer s'affiche sur la deuxième ligne de l'écran, puis appuyez sur ENTER.

Le document s'imprime.

Suppression d'un document stocké

Pour supprimer un document stocké sur le disque dur de l'imprimante :

1. Appuyez sur + pour activer le mode Menu.

PRINT JOBS MENU (MENU TRAVAUX D'IMPRESSION)

1. Appuyez sur ENTER.

ENTER PASSWORD (ENTRER MOT DE PASSE)

****

1. Appuyez sur + / - pour sélectionner le premier chiffre du mot de passe, puis appuyez sur ENTER pour passer au chiffre suivant :

ENTER PASSWORD (ENTRER MOT DE PASSE)

5***

1. Répétez les étapes 3 à 5 pour chacun des chiffres du mot de passe.

SELECT JOB (SELECTIONNER TRAVAIL)

ALL JOBS (TOUS LES TRAVAUX)

1. Appuyez sur CANCEL.

DELETE THE JOB (SUPPRIMER LE TRAVAIL)

Y=ENTER/N=CANCEL (O=ENTER/N=CANCEL)

1. Appuyez sur ENTER pour supprimer le travail, puis appuyez sur ON LINE.

Une autre méthode d'impression ou de suppression d'un document stocké consiste à utiliser Storage Device Manager (Gestionnaire des unités de mémoire). Pour plus d'informations, consultez l'aide en ligne.

Qu'entend-on par superposition?

Une superposition peut être une combinaison de graphiques, de polices de caractères ou de texte stockée dans la mémoire flash de l'imprimante ou sur le disque dur optionnel, et que l'on peut imprimer selon les besoins. Le résultat est similaire à la fonction Filigrane, mais avec des possibilités beaucoup plus élaborées.

Les superpositions sont très utiles pour les tâches telles que l'impression des en-têtes, formulaires ou factures, et devraient permettre de réduire les besoins en supports pré-imprimés.

Exemple d'utilisation des superpositions :

Supposons que vous avez créé et stocké trois fichiers dans l'imprimante au moyen du Storage Device Manager (Gestionnaire des unités de mémoire):

• le logo de la société
• l'adresse de la société
• l'énoncé du mandat de la société.

Avec la fonction de superposition, vous pouvez incorporer à votre gré et de diverses façons ces fichiers à vos documents.

Pour créer des superpositions :

1. Créez le document que vous souhaitez utiliser pour imprimer en superposition (p. ex., un en-tête) et générez un fichier PRN (fichier d'impression) au moyen du pilote d'impression.
2. Utilisez l'utilitaire Storage Device Manager (Gestionnaire des unités de mémoire) pour convertir ce fichier PRN (fichier d'impression) en un format pouvant être stocké et téléchargez-le dans l'imprimante.

Une fois tous les fichiers de superposition paramétrés dans l'imprimante, il suffit aux autres utilisateurs de les solliciter dans le pilote d'imprimante pour pouvoir les utiliser.

• Le disque dur interne doit être installé dans l'imprimante pour pouvoir spooler les travaux avant leur impression finale.
• Lorsque l'espace sur le disque dur est insuffisant pour les fichiers de spouleur, le message DISK FULL (DISQUE PLEIN) s'affiche et une seule copie est imprimée.
• Si l'application comporte une option d'assemblage, celle-ci doit être DÉSACTIVÉE avant d'utiliser la superposition.
• Une superposition peut se composer de plus d'un fichier.

Création de documents à utiliser comme superposition

Il est possible de créer des superpositions dans n'importe quelle application pouvant prendre en charge logos, en-têtes, formulaires, etc. et imprimer dans un fichier.

1. Avec le fichier à stocker sous forme de superposition ouvert dans votre application, sélectionnez File (Fichier), puis Print (Imprimer).
2. Veillez à ce que l'option Print To File (Imprimer dans un fichier) soit activée dans la boîte de dialogue d'impression de votre application.
3. Selon l'application, vous devrez peut-être sélectionner votre modèle d'imprimante et cliquer ensuite sur Properties... (Propriétés) pour acceder aux paramètres du pilote d'imprimante.
4. Sélectionnez l'onglet Overlays (Superpositions).

1. Sélectionnez Create Form (Créer formulaire) dans la liste déroulante, puis faites un choix dans la boîte de dialogue qui s'affiche et cliquez sur OK.
2. Cliquez sur Print (Imprimer).

Plutôt que d'envoyer votre travail d'impression à l'imprimante, vous êtes invité à enregistrer le travail d'impression sur le disque dur de l'ordinateur. Donnez au fichier un nom représentatif.

Téléchargement du fichier d'impression à utiliser en superposition

Utilisez l'utilitaire Storage Device Manager (Gestionnaire des unités de mémoire) pour télécharger le fichier à utiliser comme superposition. Consultez "Utilitaire Storage Device Manager for Windows (Gestionnaire des unités de mémoire pour Windows)" à la page 318.

Présentation

Ces utilitaires sont inclus sur le CD des pilotes fourni avec votre imprimante.

Color Utility (Utilitaire Couleurs)

• Utilitaire Color Swatch (Nuancier de couleurs) (consultez la page 315)
• Unité de disque dur (consultez la page 159)
• Storage Device Manager for Windows (Gestionnaire des unités de mémoire pour Windows) (consultez la page 318)
• Utilitaires réseau: modèle C5400n uniquement
• PrintSuperVision (consultez la page 349)
• Utilitaire Network Printer Status (État de l'imprimante réseau) (consultez la page 350)
• LPR Utility (Utilitaire LPR) (consultez la page 353)

L'utilitaire de comptabilisation des travaux est également fourni avec les modèles C5400n : pour plus d'informations, consultez le document "Job Accounting Technical Reference" (en anglais uniquement) sur le CD de documentation fourni avec l'imprimante.

Généralités

L'utilitaire Color Swatch (Nuancier de couleurs) permet d'imprimer des échantillons d'impression couleur ou aplats de couleurs sur votre imprimante couleur Oki. Ces aplats sont utilisés avec les applications pour sélectionner et reproduire les couleurs avec précision. Ils comportent des échantillons de la palette de couleurs de l'imprimante Oki et peuvent être utilisés pour repérer les couleurs désirées pour vos documents.

• Il est possible que vos logiciels ne soient pas aptes à effectuer la concordance des couleurs à l'aide des informations fournies par les aplats. Utilisez au besoin d'autres méthodes de concordance des couleurs.
• Les échantillons ne comportent pas toutes les couleurs qui peuvent être imprimées sur votre imprimante couleur Oki.
• D'autres facteurs peuvent influencer la façon dont vous percevez les couleurs : la couleur et le fini du papier, l'éclairage ambiant, et même les couleurs à proximité de la couleur que vous observez.

Installation de l'utilitaire color swatch (nuancier de couleurs)

1. Placez le CD des pilotes fourni avec l'imprimante dans l'unité de CD-ROM. La fenêtre « Menu Installer » (Menu d'installation) devrait s'afficher.

Si le CD n'est pas lancé automatiquement, cliquez sur Démarrer → Exécuter → Parcourir. Accédez au lecteur de CD-ROM et double-cliquez sur Install.exe, puis cliquez sur OK.

1. Cliquez sur Next (Suivant) pour accepter les modalités du contrat de licence.
2. Cliquez sur Productivity Software (Logiciels de productivité) → Color Swatch Utility (Utilitaire Nuancier de couleurs) et observez les directives affichées à l'écran.

Lancement de l'utilitaire color swatch (nuancier de couleurs)

Cliquez sur Démarrer Programmes Color Swatch Color Swatch Utility (Utilitaire Nuancier de couleurs).

Sélection des couleurs

Lorsque l'utilitaire est chargé, une page comportant les couleurs les plus souvent utilisées s'affiche. Cliquez sur Imprimer pour imprimer les pages d'échantillons.

Échantillons des couleurs

Utilisez les boîtes couleur pour sélectionner les couleurs spécifiques que vous désirez utiliser dans vos documents.

Valeurs des couleurs

Chaque boîte couleur, ou échantillon, compte les informations requises par les applications pour réproduire et ajuster la couleur. Les numéros sous chaque boîte couleur indiquent la quantité de couleurs primaires — rouge (R), vert (G) et bleu (B) — mélangées pour former une teinte particulière. Les quantités sont indiquées par des valeurs de 0 à 255.

Création de nuanciers de couleurs personnalisés

Si vous ne trouvez pas la couleur désirée, il est possible de créer des couleurs personnalisées :

1. Sélectionnez Custom Swatch (Nuancier de couleurs) dans le menu Fichier.
2. La fenêtre contextuelle qui s'affiche comporte trois glissières vous permettant de personneliser les couleurs :

- La glissière Hue (Teinte) permet de modifier la teinte des couleurs, par exemple, de rouge à vert ou de bleu à jaune. - La glissière Saturation permet de modifier la vivacité de la couleur. - La glissière Lightness (Luminosité) permet de modifier la luminosité de la couleur.

1. Réglez les glissières jusqu'à ce que la couleur désirée soit obtenue. Les variations de couleur sont représentées pour vous aider à tracer la couleur correspondant le mieux à cette recherche.
2. Cliquez sur OK, puis imprimez la page d'échantillons couleur personnalisés.
3. Répétez ces étapes si vous n'avez toujours pas obtenu la couleur désirée.

• L'utilitaire Nuancier de couleurs ne garantit pas que la couleur imprimée concordera exactement avec la couleur affichée à l'écran. Utilisez la couleur affichée comme référence. Il est possible que l'imprimante ne puisse pas imprimer exactement la couleur que vous désirez.

Pour plus d'informations, incluant l'application des valeurs de couleur dans les applications et le réglage des couleurs du moniteur, consultez le fichier Read-me (Lisezmoi) dans la liste des programmes de Windows.

Généralités

L'utilitaire Storage Device Manager requiert Microsoft Internet Explorer 4.0 ou supérieur.

• l'unité de disque dur interne de 20 Go, en option.
• la mémoire flash intégrée à l'imprimante de 2 Mo.

Sommaire des fonctions de l'utilitaire storage device manager

• Création ou modification d'un projet.
• Téléchargement de fichiers vers une imprimante.
• Ajout ou suppression d'imprimantes gérées. Redémarrer l'imprimante.
• Gestion des files d'attente « Proof & Print » (Contrôle et impression) et « Secure Print » (Impression sécurisée) sur le disque dur interne.
• Suppression de fichiers sur le disque dur interne ou dans la mémoire flash.
• Affichage de l'état, de la configuration et des variables d'une imprimante.
• Impression d'une page de démonstration, de la liste des polices PCL ou de la liste des polices PostScript pour une imprimante.
• Impression de une ou plusieurs macros PCL ou formulaires PostScript (superpositions).

Le disque dur interne de l'imprimante ne communique pas directement avec l'utilitaire Storage Device Manager; il ne transmet que les messages d'erreur sur l'affichage de l'imprimante. Si tout semble « bloqué », accédez à l'imprimante et vérifiez l'affichage.

Installation de l'utilitaire storage device manager (gestionnaire des unités de mémoires)

1. Placez le CD des pilotes fourni avec l'imprimante dans l'unité de CD-ROM. La fenêtre « Menu Installer » (Menu d'installation) devrait s'afficher. Si le CD n'est pas lancé automatiquement, cliquez sur Démarrer → Exécuter → Parcourir. Accédez au lecteur de CD-ROM et double-cliquez sur Install.exe, puis cliquez sur OK.
2. Cliquez sur Next (Suivant) pour accepter les modalités du contrat de licence.
3. Cliquez sur Productivity Software (Logiciels de productivité) → Color Swatch Utility (Utilitaire Nuancier de couleurs) et observez les directives affichées à l'écran.

Lancement de l'utilitaire storage device manager.

1. Cliquez sur Démarrer Programmes Oki Oki Storage Device Manager Oki Storage Device Manager.

La boîte de dialogue « SDM - Printer Discovery » (SDM - Découverte d'imprimantes) s'ouvre.

1. Sélectionnez la ou les connexions d'ordinateur appropriées, puis cliquez sur Start (Démarrer).

L'utilitaire recherche les imprimantes connectées et place leurs icônes dans la fenêtre dans la partie inférieure de la boîte de dialogue.

3. Cliquez sur exit (quitter).

La boîte de dialogue « Storage Device Manager » s'ouvre.

Aide en ligne

• Dans la fenêtre principale de Storage Device Manager, cliquez sur Help Topics (Sujets d'aide) dans le menu déroulant Help (Aide).
• Pour y accéder depuis d'autres écrans du Storage Device Manager, cliquez sur le bouton Help (Aide).

Gestion

Sur les systèmes réseautés, l'administrateur supervise l'utilitaire Storage Device Manager et peut l'utiliser pour : gérer et assurer le suivi du disque dur interne et de la mémoire flash de l'imprimante.

Les fonctions d'administration permettent d'effectuer les opérations suivantes :

• Définir un mot de passe d'administration.
• Saisir des numéros de NIP à 4 chiffres pour les clients.

Les clients doivent choisir leur propre numéro NIP. Il faut que l'administrateur connaisse ces NIP pour générer les informations client.

Redémarrer l'imprimante. - Supprimez les fichiers. (La méthode préférée est « Show Resources » (Montrer les ressources).)

« Show Resources » permet d'accéder au fichier, de cliquer sur celui-ci, de cliquer sur « Delete » (Supprimer) et ensuite de cliquer sur OK pour confirmer la suppression. En utilisant les fonctions d'administration pour supprimer un fichier, il est nécessaire d'imprimer une liste des fichiers et d'utiliser ensuite les informations de cette liste pour entrer le chemin exact (sensible à la casse) du fichier à supprimer. Le fichier est alors supprimé sans nécessiter de confirmation de suppression.

• Formater le disque dur.

Attention!

Vous pouvez également utiliser l'utilitaire Storage Device Manager pour formater les partitions du disque dur de l'imprimante, mais cela efface tout le contenu des partitions et peut entraîner des problèmes sérieux. Nous recommandons d'utiliser « Show Resources » (Afficher les ressources) et « HDD Print Jobs » (Travaux d'impression du disque dur) pour faire la maintenance du disque dur.

Définition d'un mot de passe d'administration.

1. À partir de l'utilitaire Storage Device Manager, cliquez sur Administrator Functions (Fonctions d'administration) dans le menu Printers (Imprimantes).

Les mots de passe comporteront huit chiffres ou lettres et sont sensibles à la casse.

1. Entrez le mot de passe par défaut (p1xs7d0m) sous Enter Password (Entrer le mot de passe), puis cliquez sur Change Password (Modifier le mot de passe).
2. Entrez le nouveau mot de passe alphanumérique de votre choix sous New Password (Nouveau mot de passe).
3. Entrez de nouveau le nouveau mot de passe sous Confirm New Password (Confirmer le nouveau mot de passe).

Le message « New Password Accepted » (Nouveau mot de passe accepté) s'affiche.

1. Cliquez sur OK.
2. Cliquez deux fois sur Exit (Quitter).

Utilisez les formulaires PostScript si vous ne connaissez pas les macrocommandes PCL.

Création et téléchargement d'un projet PostScript

Important!

N'oubliez pas que les noms de fichiers et les chemins sont sensibles à la casse.

Étape 1: Création de formulaires dans une application

1. Créez le document dans une application.
2. Cliquez sur Fichier → Imprimer et assurez-vous que le pilote PostScript Oki est sélectionné.
3. Sélectionnez Imprimer dans un fichier.
4. Sélectionnez l'option Encapsulated PostScript (EPS).

• Cliquez sur Propriétés (ou sur une option équivalente de l'application).
• Cliquez sur l'onglet « PostScript », puis sélectionnez Encapsulated PostScript (EPS) si cette option n'est pas sélectionnée.

• Cliquez sur Propriétés (ou sur une option équivalente de votre application).
• Faites défilier jusqu'à Options Postscript et cliquez sur cette option, puis cliquez sur Option de sortie Postscript et sélectionnez Encapsulated PostScript (EPS).
• Cliquez sur OK.
• Imprimez le document dans un fichier en utilisant l'extension de fichier PRN.

Étape 2 : création d'un nouveau projet

1. Lancez l'utilitaire Storage Device Manager.
2. Cliquez sur Projects (Projets) → New Project (Nouveau projet).

La boîte de dialogue « Project » (Projet) s'ouvre. 3. Cliquez sur Projects (Projets) → Save Project (Sauvegarder le projet), entrez le chemin/nom pour stocker le projet sur un disque dur ou sur le réseau, puis cliquez sur Save (Sauvegarder).

Étape 3 : ajout de fichiers au projet

1. Cliquez sur Projects (Projets) → Add File to Project (Ajout de fichiers au projet).

La boîte de dialogue « Open » (Ouvrir) s'ouvre.

1. Assurez-vous que PRN files (.prn) (Fichiers PRN (.prn)) est sélectionné dans la liste déroulante Files of type (Fichiers de type).
2. Accédez au dossier où les fichiers sont stockés et sélectionnez les fichiers que vous désirez ajouter au projet, puis cliquez sur Open (Ouvrir).

La boîte de dialogue « Information » s'ouvre.

1. Cliquez sur OK.

Les fichiers sont sauvegardés en format HST.

1. Répétez les étapes 1 à 4 jusqu'à ce que tous les fichiers désirés aient été ajoutés au projet.

Pour supprimer un fichier du projet, cliquez sur le nom du fichier, puis cliquez sur Projects (Projets) Remove File from Project (Supprimer le fichier du projet).

Étape 4 : vérification de l'emplacement de stockage des fichiers dans la mémoire de l'imprimante

• Si l'imprimante est partition PostScript du disque dur.
• Si l'imprimante n'est pas section PostScript de la mémoire flash.

Pour stocker des formulaires dans la mémoire flash plutôt que sur le disque dur de l'imprimante :

1. Double-cliquez sur le nom de fichier dans la fenêtre « Project » (Projet). La boîte de dialogue « Edit Component Name and ID » (Modifier le nom et l'ID de composant) s'affiche.
2. Sous Volume, entrez « in%Flash0% », puis cliquez sur OK.

Étape 5: sauvegarde du projet et téléchargement vers l'imprimante

1. Cliquez sur Projects (Projets) Save Project (Sauvegarder le projet).
2. Cliquez sur Projects (Projets) Send Project Files to Printer (Transmettre les fichiers de projet à l'imprimante).

Le message « Command Issued » (Commande exécutée) s'affiche.

1. Cliquez sur OK.

Étape 6 : impression d'essai du formulaire

1. Avec l'utilitaire Storage Device Manager lancé et l'icône d'imprimante appropriée sélectionnée, cliquez sur Printers (Imprimantes) → Test Form (Tester le formulaire).

La boîte de dialogue « Test PostScript Form » (Tester le formulaire PostScript) s'ouvre.

1. Cliquez sur le nom de fichier du formulaire que vous désirez imprimer (vous pouvez l'obtenir de la liste des fichiers imprimés), puis cliquez sur OK.

Le message « Commande exécutée » s'affiche.

1. Cliquez sur OK et attendez la fin de l'impression du formulaire. Création de macros PCL (formulaires)

Important!

Il est préférible de continuer à utiliser les formulaires PostScript si vous ne connaissiez pas les macrocommandes PCL.

Deux processus de base sont requis pour créer des macros PCL :

• A: Création et téléchargement d'un projet PCL B: Impression d'essai de la macro

A: Création et téléchargement d'un projet PCL

Important!

N'oubliez pas que les noms de fichiers et les chemins sont sensibles à la casse.

Étape 1: Création de formulaires dans une application

1. Créez le document dans une application.
2. Cliquez sur Fichier → Imprimer et assurez-vous que le pilote PCL est sélectionné.
3. Imprimez le document dans un fichier en utilisant l'extension de fichier PRN.

Étape 2: création d'un nouveau projet

1. Lancez l'utilitaire Storage Device Manager.
2. Cliquez sur Projects (Projets) New Project (Nouveau projet). La boîte de dialogue « Project » (Projet) s'ouvre.
3. Cliquez sur Projects (Projets) Save Project (Sauvegarder le projet), entrez le chemin/nom pour stocker le projet sur votre disque dur ou réseau, puis cliquez sur Save (Sauvegarder).

Étape 3 : conversion des fichiers au format binaire (.bin)

1. Cliquez sur Projets → Filtrer le fichier de macro.

La boîte de dialogue « Filter Printer Patterns » (Filtrer les motifs d'imprimantes) s'ouvre.

2. Modifiez au besoin les paramètres.

Si vous créez une ovale noire dans MS Paint et laissez tous les filtres de commande de couleur activés, un rectangle noir s'imprimera plutôt qu'une ovale noire lorsque la superposition est utilisée. Pour conserver la forme ovale, désélectionnez (désactivez) les filtres « Configure Image Data » (Configurez les données d'image), « Palette ID » (ID palette) et « Palette Control » (Contrôle palette).

1. Cliquez sur OK.

La boîte de dialogue « Open » (Ouvrir) s'ouvre.

1. Assurez-vous que Print spool files (.prn) (Fichiers de spoule d'impression (.prn)) est sélectionné dans la liste déroulante File of type (Fichier de type).
2. Sous Look in (Recherche dans), accédez au dossier où les fichiers sont stockés et double-cliquez sur un nom de fichier. Le fichier est sauvegardé en format binaire. Le message « Filter File Created » (Fichier de filtré créé) s'affiche.
3. Cliquez sur OK.
4. Répétez les étapes 1 à 6 jusqu'à ce que tous les fichiers à ajouter au projet aient été convertis.

Étape 4 : ajout de fichiers binaires au projet

Vous peuvent également ajouter des fichiers au projet en accédant au Poste de travail ou par l'entremise de l'Explorateur Windows, et au réseau ou les fichiers PRN sont stockés, puis en sélectionnant les fichiers et en les glissant dans la boîte « Project » (Projet).

1. Cliquez sur Projets → Ajout de fichiers au projet.

La boîte de dialogue « Open » (Ouvrir) s'ouvre.

1. Mettez en surbrillance le fichier. bin à ajouter puis cliquez sur Open (Ouvrir).

Le nom du fichier s'affiche dans la boîte de dialogue « Project » (Projet).

1. Répétez les étapes 1 et 2 jusqu'à ce que tous les fichiers à ajouter au projet s'affichent dans la boîte de dialogue « Project » (Projet).

Pour supprimer un fichier du projet, cliquez sur le nom du fichier, puis cliquez sur Projects (Projets) → Remove File from Project (Supprimer le fichier du projet).

Étape 5 : vérification des paramètres du fichier. bin et sauvegarde du projet

1. Pour vérifier les paramètres d'un fichier. bin, double-cliquez sur son nom.

La boîte de dialogue « Edit Component Name and ID » (Modifier le nom et l'ID de composant) s'affiche.

1. Vous pouvez y modifier :
2. le nom du fichier
3. le numéro d'ID (le numéro que vous devez entrer dans le pilote d'impression lorsque des superpositions sont utilisées)
4. le volume :

0: = partition PCL du disque dur de l'imprimante

1: = partition Common du disque dur de l'imprimante

%disk0% : = partition PostScript du disque dur de l'imprimante

1. Cliquez sur OK.
2. Lorsque la vérification des paramètres est terminée, cliquez sur Projets → Sauvegarder le projet.

Étape 6 : téléchargement du projet vers l'imprimante

1. Cliquez sur Projets (Projects) → Transmettre les fichiers de projet à l'imprimante (Send Project Files to Printer).

Le message « Commande exécutée » s'affiche.

1. Cliquez sur OK.

B: impression d'essai des macros PCL

1. Avec l'utilitaire Storage Device Manager lancé et l'icône d'imprimante appropriée sélectionnée, cliquez sur Printers (Imprimantes) → Test Macro (Tester la macro).

La boîte de dialogue « Test Macro » (Tester la macro) s'ouvre.

1. Entrez le numéro d'ID du fichier de macro que vous désirez imprimer (vous pouvez l'obtenir de la liste des fichiers imprimée) : vérifiez sous Volume 0 ; c'est-à-dire pour 2 : OKI.BIN, entrez 2), puis cliquez sur OK.

Le message « Commande exécutée » s'affiche.

1. Cliquez sur OK et attendez la fin de l'impression de la macro.

Impression de la liste de fichiers

Pour imprimer une liste des fichiers mémorisée dans la mémoire de l'imprimante :

1. Avec l'utilitaire Storage Device Manager lancé, cliquez sur Imprimantes → Imprimer la liste des fichiers.

Le message « Commande exécutée » s'affiche.

1. Cliquez sur OK et attendez la fin de l'impression de la liste des fichiers.

Imprimez la liste de fichiers à partir du menu de l'imprimante

• Appuyez sur MENU jusqu'à ce que INFORMATION MENU s'affiche.
• Appuyez sur ITEM jusqu'à ce que PRINT FILE LIST s'affiche.
• Appuyez sur SELECT.

HDD print jobs (travaux d'impression du disque dur)

Cette option permet de visualiser et de supprimer les fichiers « Proof & Print » et « Secure Print » stockés sur le disque dur interne de l'imprimante.

1. Lancez l'utilitaire Storage Device Manager et cliquez sur l'icône de l'imprimante pour laquelle vous désirez visualiser le contenu.
2. Cliquez sur Printers (Imprimantes) → HDD Print Jobs (Travaux d'impression du disque dur).

La boîte de dialogue « HDD Print Jobs » (Travaux d'impression du disque dur) s'ouvre.

1. Sous Job Types (Types de travail), Sélectionnez Secure Jobs (Travaux sécurisés) et/ou Proof and Print Jobs (Travaux de contrôle et impression).
2. er), puis entrez le NIP à quatre chiffres de l'utilisateur et appuyez sur Entrée.
3. Pour visualiser tous les travaux stockés, Sélectionnez View All Jobs (Visualiser tous les travaux) et entrez le mot de passer d'administration, puis appuyez sur Entrée.
4. Supprimez les fichiers.

Important!

Aucune confirmation ne sera demandée pour la suppression.

• Cliquez sur Cancel Job(s) (Annuler les travaux) pour supprimer les fichiers dans les imprimer.
• Cliquez sur Print Job(s) (Imprimer les travaux) pour imprimer les fichiers avant qu'ils soient automatiquement supprimés.

Utilisez l'option « Show Resources » (Afficher les ressources) pour supprimer les fichiers du disque dur interne et de la mémoire flash de l'imprimante.

1. Lancez l'utilitaire Storage Device Manager et cliquez sur l'icône de l'imprimante pour laquelle vous désirez visualiser le contenu.
2. Cliquez sur Démarrer → Show Resources (Montrer ressources).

1. Cliquez sur les fichiers que vous désirez supprimer (appuyez sur Maj pour sélectionner une plage de fichiers, ou sur Ctrl pour sélectionner des fichiers supplémentaires).
2. Les fichiers de macro PCL sont situés sous Volume 0 (disque dur interne) ou Volume 2 (mémoire flash).
3. Les fichiers de macro PostScript sont situés sous Volume &disk0% (disque dur interne) ou %flash0% (mémoire flash).
4. Cliquez sur Printers (Imprimantes) Delete File(s) (Supprimer fichier(s)).
5. Cliquez sur Yes (Oui) pour confirmer la suppression.
6. Fermez la boîte de dialogue.

Utilisation des superpositions

Avant de pouvoir imprimer des superpositions, elles doivent être créées dans une application et sauvegardées dans un fichier d'impression, puis téléchargées vers le disque dur ou la mémoire flash de l'imprimante à l'aide de l'utilitaire Storage Device Manager.

Généralités

Pour utiliser les superpositions, l'utilitaire Storage Device Manager Oki doit être installé. Pour assurer qu'il y a suffisamment de mémoire disponible pour le stockage des fichiers de superposition, il est fortement conseillé que l'imprimante soit équipée de l'unité de disque dur en option.

Les logos, en-têtes, etc. peuvent être sauvegardées pour être utilisées comme superpositions :

• sur le disque dur interne de l'imprimante (espace de 2 Mo pour chaque macro PCL et formulaire PostScript) ou
• dans la mémoire flash de l'imprimante (espace de 0,5 Mo pour chaque macro PCL et formulaire PostScript)

puis ajoutez une ou plusieurs combinaisons de ceux-ci dans un fichier pendant l'impression.

Utilisez des superpositions :

• pour ajouter un logo ou l'adresse de la société à un document
• pour créer des formulaires à partir d'éléments préenregistrés.

Important!

Lorsqu'un disque dur est installé, vous devez utiliser le Menu extinction avant de mettre hors tension l'imprimante.

• Les éléments de superposition doivent être créés dans une application puis stockés sur le disque dur de l'imprimante à l'aide de l'utilitaire Storage Device Manager avant de pouvoir être utilisés.
• Lorsque l'espace sur le disque dur est insuffisant pour les fichiers de superposition, le message DISQUE PLEIN s'affiche.
• Si l'application comporte une option d'assemblage, elle doit être DÉSACTIVÉE avant l'impression de superpositions.
• L'impression de superpositions ne peut être effectuée en utilisant le pilote PostScript de Windows 2000 ou le pilote Macintosh.

Utilisation des superpositions : PCL windows 2000 et XP

Dans Windows 2000, les superpositions peuvent uniquement être imprimées à l'aide du pilote PCL.

Définition des superpositions : PCL Windows 2000

1. Cliquez sur Démarrer Paramètres Imprimantes.
2. Cliquez avec le bouton droit de la souris sur l'icône de pilote PCL, puis cliquez sur Options d'impression.

La boîte de dialogue « Options d'impression » s'ouvre.

1. Cliquez sur l'onglet Superpositions.
2. Cliquez sur Définir les superpositions.
3. Sous Nom de la superposition, entrez un nom pour la superposition.
4. Sous Valeur(s) ID, entrez un numéro d'ID pour le fichier sauve
5. Dans la liste déroulante Imprimer sur les pages, Sélectionnez les pages sur lesque s de page spécifiques sous Pages personnelles.
6. Cliquez sur Ajouter, puis cliquez sur Fermer.

La superposition définie s'affiche dans la liste des superpositions définies.

1. Cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.

Impression des superpositions : PCL Windows 2000

1. Créez le document dans une application.
2. Cliquez sur Fichier Imprimer.

La boîte de dialogue « Imprimer » s'ouvre.

1. Cliquez sur l'onglet Superpositions.
2. Sous Superpositions définies, cliquez sur la superposition que vous désirez utiliser (pour sélectionner plusieurs superpositions, appuyez sur la touche Ctrl pendant la selection des noms), puis cliquez sur Ajouter.
3. Chaque nom s'affiche dans la boîte Superpositions actives.
4. Pour imprimer un échantillon de superposition, cliquez sur le nom de la superposition sous Superpositions définies, puis cliquez sur Test d'impression.
5. Si vous désirez ajouter d'autres superpositions à la liste, cliquez sur Définir les superpositions, puis entrez les informations requises dans la boîte de dialogue Définir les superpositions et cliquez sur Fermer.
6. Cliquez sur Imprimer en utilisant des superpositions actives, puis cliquez sur Imprimer.

Modification de superpositions définies : PCL Windows 2000

1. Cliquez sur Démarrer Paramètres Imprimantes.
2. Cliquez avec le bouton droit de la souris sur l'icône de pilote PCL, puis cliquez sur Options d'impression.

La boîte de dialogue « Options d'impression » s'ouvre.

1. Cliquez sur l'onglet Superpositions.
2. Cliquez sur Définir les superpositions. La boîte de dialogue « Définir les superpositions » s'ouvre.
3. Sous Superpositions définies, cliquez sur la superposition à modifier.
4. Effectuez les modifications requises, puis cliquez sur Appliquer.
5. Cliquez sur Fermer.
6. Cliquez sur OK, puis fermez la boîte de dialogue Imprimantes. Suppression de superpositions définies : PCL Windows 2000
7. Cliquez sur Démarrer Paramètres Imprimantes.
8. Cliquez avec le bouton droit de la souris sur l'icône de pilote PCL, puis cliquez sur Options d'impression. La boîte de dialogue « Options d'impression » s'ouvre.
9. Cliquez sur l'onglet Superpositions.
10. Cliquez sur Définir les superpositions. La boîte de dialogue « Définir les superpositions » s'ouvre.
11. Sous Superpositions définies, cliquez sur la superposition à supprimer.
12. Cliquez sur Supprimer, puis sur Fermer. Utilisation des superpositions : PCL Windows Me/98/95 Définition des superpositions : PCL Me/98/95
13. Cliquez sur Démarrer Paramètres Imprimantes.
14. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante PCL, puis sélectionnez Propriétés. La boîte de dialogue « Propriétés » s'ouvre.
15. Cliquez sur l'onglet Options de travail, puis cliquez sur le bouton Superposition.
16. Cliquez sur Définir les superpositions.
17. Sous Nom de la superposition, entrez un nom pour la superposition.
18. Sous Valeur(s) ID, entrez un numéro d'ID pour le fichier sauve
19. Dans la liste déroulante Imprimer sur les pages, sélectionnez les pages sur lesquelles la superposition doit être imprimée, ou sélectionnez Personnel et entrez les numéros de page spécifiques sous Pages personnelles.
20. Cliquez sur Ajouter, puis cliquez sur Fermer.

La superposition définie s'affiche dans la liste des superpositions définies.

1. Cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.

Impression des superpositions : PCL 6/98/95

1. Créez le document dans une application.
2. Clique sur Fichier → Imprimer.

La boîte de dialogue « Imprimer » s'ouvre.

1. Assurez-vous que le pilote PCL est sélectionné, puis cliquez sur Propriétés (ou sur une option équivalente de votre application). La boîte de dialogue « Propriétés » s'ouvre.
2. Cliquez sur l'onglet Superpositions.
3. Sous Superpositions définies, cliquez sur la superposition que vous désirez utiliser (pour sélectionner plusieurs superpositions, appuyez sur la touche Ctrl pendant la sélection des noms), puis cliquez sur Ajouter.

Chaque nom s'affiche dans la boîte « Superpositions actives »

• Pour imprimer un échantillon de superposition, cliquez sur le nom de la superposition sous Superpositions définies, puis cliquez sur Test d'impression.
• Si vous désirez ajouter d'autres superpositions à la liste, cliquez sur Définir les superpositions, puis entrez les informations requises dans la boîte de dialogue Définir les superpositions et cliquez sur Fermer.
• Cliquez sur Imprimer en utilisant des superpositions actives, puis cliquez sur OK et imprimez le document.

Modification de superpositions définies : PCL Me/98/95

1. Cliquez sur Démarrer Paramètres Imprimantes.
2. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante PCL, puis sélectionnez Propriétés. La boîte de dialogue « Propriétés » s'ouvre.
3. Cliquez sur l'onglet Options de travail. Cliquez sur le bouton Superpositions.
4. Cliquez sur Définir les superpositions. La boîte de dialogue « Définir les superpositions » s'ouvre.
5. Sous Superpositions définies, cliquez sur la superposition à modifier.
6. Effectuez les modifications requises, puis cliquez sur Appliquer.
7. Cliquez sur Fermer.
8. Cliquez sur OK, puis fermez la boîte de dialogue Imprimantes. Suppression de superpositions définies : PCL Me/98/95
9. Cliquez sur Démarrer → Paramètres → Imprimantes.
10. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante PCL, puis sélectionnez Propriétés. La boîte de dialogue « Propriétés » s'ouvre.
11. Cliquez sur l'onglet Options de travail. Cliquez sur le bouton Superpositions.
12. Cliquez sur Définir les superpositions. La boîte de dialogue « Définir les superpositions » s'ouvre.
13. Sous Superpositions définies, cliquez sur la superposition à supprimer.
14. Cliquez sur Supprimer, puis cliquez sur Fermer.
15. Cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.

Utilisation des superpositions : PostScript Windows Me/98/95

Définition des superpositions : PostScript Me/98/95

1. Cliques sur Démarrer Paramètres Imprimantes.
2. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante PostScript, puis sélectionnez Propriétés.

La boîte de dialogue « Propriétés » s'ouvre.

1. Cliquez sur l'onglet Options de travail. Cliquez sur le bouton Superpositions.
2. Définition d'un groupe de superpositions : Cliquez sur Nouveau.

La boîte de dialogue « Définir les superpositions » s'ouvre.

1. Sous Nom de superposition, entrez un nom pour le groupe de superpositions.
2. Dans la liste déroulante Imprimer sur les pages, Sélectionnez les pages sur lesque s de page spécifiques sous Pages personnelles.
3. Sous Nom de superposition, entrez le nom du fichier de superposition sauvegardé

Les noms de fichier de superposition sont sensibles à la casse.

1. Cliquez sur Ajouter.
2. Répétez les étapes 7 et 8 pour ajouter des superpositions supplémentaires (maximum de trois par groupe).

10. Cliquez sur OK.

Pour créer des groupes de superpositions supplémentaires (maximum de 32), répétez les étapes 4 à 10 ci-dessus.

Finition

11. Cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.

Impression des superpositions : PostScript 3Me/98/95

1. Créez le document dans une application.
2. Cliquez sur Fichier Imprimer.
3. Assurez-vous que l'imprimante PostScript est sé

La boîte de dialogue « Propriétés » s'ouvre.

1. Cliquez sur l'onglet Superpositions.
2. Sélectionnez Utilisez Superposition dans la liste déroulante.
3. Sélectionnez jusqu'à quatre groupes sous Superpositions définies, puis cliquez sur Ajouter.
4. Cliquez sur OK et imprimez le document.

Modification de superpositions définies : PostScript Me/98/95

1. Cliquez sur Démarrer → Paramètres → Imprimantes.
2. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante PostScript, puis sélectionnez Propriétés.

La boîte de dialogue « Propriétés » s'ouvre.

1. Cliquez sur l'onglet Options de travail. Cliquez sur le bouton Superpositions.
2. Sous Groupes de superpositions définis, cliquez sur le nom du groupe que vous désirez modifier, puis cliquez sur Édition.

La boîte de dialogue « Définir les superpositions » s'ouvre.

1. Effectuez les modifications requises, puis double-cliquez sur OK et fermez la boîte de dialogue Imprimantes.

Suppression de superpositions définies : PostScript Me/98/95

1. Cliquez sur Démarrer → Paramètres → Imprimantes.
2. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante PostScript, puis sélectionnez Propriétés.

La boîte de dialogue « Propriétés » s'ouvre.

1. Cliquez sur l'onglet Options de travail. Cliquez sur le bouton Superpositions.
2. Sous Groupes de superpositions définis, cliquez sur le nom du groupe que vous désirez supprimer, puis cliquez sur Supprimer.
3. Cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.
4. Cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.

Utilisation des superpositions : PCL windows NT 4.0

Définition des superpositions : PCL NT 4.0

1. Cliquez sur Démarrer Paramètres Imprimantes.
2. Cliquez avec le bouton droit de la souris sur l'icône de pilote PCL, puis cliquez sur Valeurs par défaut du document.

La boîte de dialogue « Valeurs par défaut du document » s'ouvre.

1. Cliquez sur l'onglet Options de travail. Cliquez sur le bouton Superpositions.
2. Cliquez sur Définir les superpositions.

La boîte de dialogue « Définir les superpositions » s'ouvre.

1. Sous Nom de la superposition, entrez un nom pour la superposition.
2. Sous Valeur(s) ID, entrez un numéro d'ID pour le fichier sauvegarde à l'aide de l'utilitaire Storage Device Manager (consultez la liste des fichiers imprimée).
3. Dans la liste déroulante Imprimer sur les pages, sélectionnez les pages sur lesquelles la superposition doit être imprimée, ou sélectionnez Personnel et entrez les numéros de page spécifiques sous Pages personnelles.
4. Cliquez sur Ajouter, puis cliquez sur Fermer.

La superposition définie s'affiche dans la fenêtre des superpositions définies.

1. Cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.

Impression des superpositions : PCL NT 4.0

1. Cliquez sur Fichier → Imprimer.

La boîte de dialogue « Imprimer » s'ouvre.

1. Assurez-vous que le pilote PCL est sélectionné, puis cliquez sur Propriétés (ou sur une option équivalente de votre application).

La boîte de dialogue « Propriétés » s'ouvre.

1. Cliquez sur l'onglet Superpositions.
2. électionner plusieurs superpositions, appuyez sur la touche Ctrl pendant la sélection des noms), puis cliquez sur Ajouter.

Le nom s'affiche dans la boîte « Superpositions actives »

Pour imprimer un échantillon de superposition, cliquez sur le nom de la superposition dans la boîte « Superpositions définies », puis cliquez sur « Test d'impression ».

Si vous désirez ajouter d'autres superpositions à la liste, cliquez sur Définir les superpositions, puis entrez les informations requises dans la boîte de dialogue Définir les superpositions et cliquez sur Fermer.

1. Cliquez sur Imprimer en utilisant des superpositions actives, puis cliquez sur OK et imprimez le document.

Modification de superpositions définies : PCL NT 4.0

1. Cliquez sur Démarrer Paramètres Imprimantes.
2. Cliquez avec le bouton droit de la souris sur l'icône de pilote PCL, puis cliquez sur Valeurs par défaut du document. La boîte de dialogue « Valeurs par défaut du document » s'ouvre.
3. Cliquez sur l'onglet Options de travail. Cliquez sur le bouton Superpositions.
4. Cliquez sur Définir les superpositions. La boîte de dialogue « Définir les superpositions » s'ouvre.
5. Sous Superpositions définies, cliquez sur la superposition à modifier.
6. Effectuez les modifications requises, puis cliquez sur Appliquer.
7. Cliquez sur Fermer.
8. Cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.

Suppression de superpositions définies : PCL NT 4.0

1. Cliquez sur Démarrer Paramètres Imprimantes.
2. Cliquez avec le bouton droit de la souris sur l'icône de pilote PCL, puis cliquez sur Valeurs par défaut du document. La boîte de dialogue « Valeurs par défaut du document » s'ouvre.
3. Cliquez sur l'onglet Options de travail. Cliquez sur le bouton Superpositions.
4. Cliquez sur Définir les superpositions.
5. Sous Superpositions définies, cliquez sur la superposition à supprimer.
6. Cliquez sur Supprimer, puis cliquez sur Fermer.
7. Cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.

Définition des superpositions : PCL NT 4.0

1. Cliquez sur Démarrer Paramètres Imprimantes.
2. Cliquez avec le bouton droit de la souris sur l'icône de pilote PCL, puis cliquez sur Valeurs par défaut du document.

La boîte de dialogue « Valeurs par défaut du document » s'ouvre.

1. Faites défiler jusqu'à Disposition et cliquez sur Superpositions.
2. Sous Change 'Overlay' Setting (Modifier la configuration de la superposition), cliquez sur Utilisez Superposition.
3. Cliquez sur Setting of Overlay (Configuration de la superposition).

La boîte de dialogue « Setting of Overlay » (Configuration de la superposition) s'ouvre.

Définition d'un groupe de superpositions :

1. Cliquez sur Nouveau.

La boîte de dialogue « Définir les superpositions » s'ouvre.

1. Sous Nom de superposition, entrez un nom pour le groupe de superpositions.
2. Dans la liste déroulante Imprimer sur les pages, sélectionnez les pages sur lesquelles la superposition doit être imprimée, ou

sélectionnez Personnel et entrez les numéros de page spécifiques sous Pages personnelles.

1. Sous Nom de superposition, entrez le nom du fichier de superposition sauvegardé à l'aide de l'utilitaire Storage Device Manager (consultez la liste des fichiers imprimée). Les noms de fichier de superposition sont sensibles à la casse. 10. Cliquez sur Add. 11. Répétez les étapes 9 et 10 pour ajouter des superpositions supplémentaires (maximum de trois par groupe). 12. Cliquez sur OK.

Pour créer des groupes de superpositions supplémentaires (maximum de 32), répétez les étapes 6 à 12 ci-dessus.

Sauvegarde des paramètres 13. Double-cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.

Utilisation des superpositions : PostScript Windows NT 4.0

Définition des superpositions : PostScript NT 4.0

1. Cliquez sur Démarrer Paramètres Imprimantes.
2. Cliquez avec le bouton droit de la souris sur l'icône de pilote PCL, puis cliquez sur Valeurs par défaut du document.

La boîte de dialogue « Valeurs par défaut du document » s'ouvre.

1. Cliquez sur l'onglet Options de travail, puis cliquez sur Superpositions.
2. Cliquez sur Nouveau.

La boîte de dialogue « Définir les superpositions » s'ouvre.

1. Sous Nom de superposition, entrez un nom pour le groupe de superpositions.
2. Dans la liste déroulante Imprimer sur les pages, Sélectionnez les pages sur lesque s de page spécifiques sous Pages personnelles.
3. Sous Nom du cadre, entrez le nom du fichier de superposition sauvegardé à l'aide de Storage Device Manager (consultez la liste des fichiers imprimée), incluant l'extension de fichier. HST. Les noms de fichier de superposition sont sensibles à la casse.
4. Cliquez sur Ajouter.
5. Répétez les étapes 7 et 8 pour ajouter des superpositions supplémentaires (maximum de trois par groupe). 10. Cliquez sur OK.

Pour créer des groupes de superpositions supplémentaires (maximum de 32), répétez les étapes 5 à 10 ci-dessus.

1. Double-cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.

Impression des superpositions : PostScript NT 4.0

1. Créez le document dans une application.
2. Cliquez sur Fichier → Imprimer.

La boîte de dialogue « Imprimer » s'ouvre.

1. Faites défiler jusqu'à Disposition et cliquez sur Superpositions.
2. Cliquez sur Setting of Overlay (Configuration de la superposition).

La boîte de dialogue « Setting of Overlay » (Configuration de la superposition) s'ouvre.

1. Sélectionnez le ou les groupes de superpositions que vous désirez utiliser, puis cliquez sur Ajouter. Le nom du groupe s'affiche dans la liste « Groupes de superpositions actifs ».
2. Cliquez deux fois sur OK, puis imprimez le document.

Modification de superpositions définies : PostScript NT 4.0

1. Cliquez sur Démarrer Paramètres Imprimantes.
2. Cliquez avec le bouton droit de la souris sur l'icône de pilote PCL, puis cliquez sur Valeurs par défaut du document.

La boîte de dialogue « Valeurs par défaut du document » s'ouvre.

1. Faites défiler jusqu'à Disposition et cliquez sur Superpositions.
2. Cliquez sur Setting of Overlay (Configuration de la superposition).

La boîte de dialogue « Setting of Overlay » (Configuration de la superposition) s'ouvre.

1. Sous Groupes de superpositions définis, cliquez sur le nom du groupe que vous désirez modifier, puis cliquez sur Édition. La boîte de dialogue « Définir les superpositions » s'ouvre.
2. Effectuez les modifications requises, puis cliquez sur OK.
3. Double-cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.

Suppression de superpositions définies : postscript NT 4.0

1. Cliquez sur Démarrer Paramètres Imprimantes.
2. Cliquez avec le bouton droit de la souris sur l'icône de pilote PostScript, puis cliquez sur

Valeurs par défaut du document.

La boîte de dialogue « Valeurs par défaut du document » s'ouvre.

1. Faites défiler jusqu'à Disposition et cliquez sur Superpositions.
2. Cliquez sur Setting of Overlay (Configuration de la superposition).

La boîte de dialogue « Setting of Overlay » (Configuration de la superposition) s'ouvre.

1. Cliquez sur le nom du Groupe de superpositions défini que vous désirez supprimer, cliquez sur Supprimer et sur Oui pour confirmer la suppression.
2. Cliquez deux fois sur OK, puis fermez la boîte de dialogue Imprimantes.

Informations supplémentaires

Pour plus d'informations, cliquez sur Help (Aide) dans l'utilitaire Storage Device Manager.

Généralités

PrintSuperVision est une application basée Web pour la gestion des périphériques d'impression reliés à un réseau. PrintSuperVision fournit l'accès aux données d'imprimantes réseautées pour le suivi, les rapports et la gestion des imprimantes réseautées. Elle fournit une gamme complète de fonctions de gestion pour les imprimantes Oki et également pour d'autres marques d'imprimantes.

Installation de printsupervision

1. Placez le CD des pilotes fourni avec l'imprimante dans l'unité de CD-ROM. La fenêtre « Menu Installer » (Menu d'installation) devrait s'afficher.

Si le CD n'est pas lancé automatiquement, cliquez sur Démarrer → Exécuter → Parcourir. Accédez au lecteur de CD-ROM et double-cliquez sur Install.exe, puis cliquez sur OK.

1. Cliquez sur Next (Suivant) pour accepter les modalités du contrat de licence.
2. Cliquez sur Network Software (Logiciel réseau) Administration Tools (Outils de gestion) PrintSuperVision et observerz les directives affichees à l'écran.

Fonctions

• Fournit l'état en temps réel de toutes les imprimantes pour assurer le suivi et les rapports d'utilisation d'imprimantes, la gestion des consommables et le réapprovisionnement.
• L'interface d'administration est de type Web standard et permet de vérifier l'état des imprimantes et les périphériques multifonctions compatibles depuis n'importe quel point sur le Web.
• Effectue la découverte initiale et la configuration des périphériques d'impression connectés au réseau.
• Affiche les groupes d'imprimantes par liste, plan d'étage ou carte.
• Effectue la surveillance des périhériques, incluant les données de maintenance, et sauvegarde les données pour fins de rapports statistiques.
• Envoie par courrier électronique des alertes d'événements ayant une incidence sur la fonctionnalité des périphériques.
• Génère des rapports à l'écran ou en format XHTML, Excel ou XML, en plus des formats TEXTE et CSV.
• S'intègre avec le soutien Web en ligne d'Oki Data.

Informations supplémentaires

Pour plus d'informations :

• Consultez le Guide de l'utilisateur OkiLAN® 8100 SoftNIC en ligne (inclus sur le CD des pilotes fourni avec l'imprimante).

• Cliquez sur Help (Aide) depuis l'utilitaire PrintSuperVision.

Cet utilitaire intègre un onglet supplémentaire (STATUS - ÉTAT) dans les pilotes PostScript et PCL permettant au client de surveiller l'état de l'imprimante sélectionnée.

Installation de l'utilitaire network printer status (état de l'imprimante réseau)

1. Placez le CD des pilotes fourni avec l'imprimante dans l'unité de CD-ROM. La fenêtre « Menu Installer » (Menu d'installation) devrait s'afficher.

(Si le CD n'est pas lancé automatiquement, cliquez sur Démarrer → Exécuter → Parcourir. Accédez au lecteur de CD-ROM et double-cliquez sur Install.exe, puis cliquez sur OK.)

1. Cliquez sur Next (Suivant) pour accepter les modalités du contrat de licence.
2. Cliquez sur Network Software (Logiciel réseau) → Administration Tools (Outils de gestion) → Network Printer Status (État de l'imprimante réseau) et observez les directives affichées à l'écran.

Pour lancer l'utilitaire network printer status (état de l'imprimante réseau)

1. Cliquez sur Démarrer → Paramètres → Imprimantes. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante Oki, puis cliquez sur Propriétés.
2. Cliquez sur l'onglet STATUS (ETAT).
3. Cliquez sur UPDATE (METTRE À JOUR) pour afficher les paramètres du dispositif. La fenêtre suivante s'affiche :

Cliquez sur un élément pour afficher cette information :

Trays (Bacs) :	Type de papier, grammage
Duplex (Recto verso) :	Installé / non installé
Disk/Memory (Disque/mémoire) :	Taille de RAM et % utilisé; taille de mémoire Flash et % utilisé
Toner Remaining (Toner restant) :	% de toner restant dans toutes les cartouches

Lorsque l'option « Automatic Status Check » (Vérification automatique de l'état) est sélectionnée, l'utilitaire « interroge » l'imprimante chaque fois que la boîte de dialogue « Printer Properties » (Propriétés d'imprimante) est ouverte depuis le pilote d'imprimante. Cette option ralentit de beaucoup l'ouverture de la boîte de dialogue. Pour gagner du temps, cliquez sur Update (Mettre à jour) pour actualiser l'affichage.

LPR utility (utilitaire LPR)

Cet utilitaire permet d'imprimer directement sur une imprimante du réseau sans utiliser un serveur d'impression. Celui-ci crée un port d'imprimante et installe une boîte d'état pour afficher l'état de l'imprimante.

L'utilitaire LPR peut être utilisé avec les systèmes d'exploitation Windows Me/98/95, Windows NT 4.0, Windows 2000 et Windows XP.

Installation

L'utilitaire LPR prend en charge TCP/IP. L'administrateur réseau doit configurer l'adresse IP et les propriétés TCP/IP pour votre imprimante.

1. Placez le CD des pilotes fourni avec l'imprimante dans l'unité de CD-ROM. La fenêtre « Menu Installer » (Menu d'installation) devrait s'afficher. (Si le CD n'est pas lancé automatiquement, cliquez sur Démarrer → Exécuter → Parcourir. Accédez au lecteur de CD-ROM et double-cliquez sur Install.exe, puis cliquez sur OK.)
2. Cliquez sur Next (Suivant) pour accepter les modalités du contrat de licence.
3. Cliquez sur Network Software (Logiciel réseau) → Administration Tools (Outils de gestion) → OKI LPR (LPR OKI) et observez les directives affichées à l'écran.

Boîte d'été LPR

La boîte d'été de l'utilitaire LPR compte les informations suivantes :

• Imprimantes : Noms des imprimantes ajoutées (30 imprimantes max. peuvent être ajoutées)
• Status (État) : État de l'utilitaire LPR (empty (vide), connecting (connexion), sending (transmission), paused (pause), checking status (verification de l'état), not connected (non connecté))
• Terminés: Nombre de travaux terminés.
• File d'attente: Nombre de travaux à imprimer.

Informations supplémentaires

Pour obtenir de l'aide sur l'utilitaire LPR, cliquez sur HELP (AIDE) dans l'utilitaire.
