Type de produit	Piédestal pour laveuse/sécheuse
Marque	Bauknecht
Modèle	LAB0050PQ
Matériau	Métal
Capacité de charge maximale	124,7 kg (275 lb)
Utilisation	Surélève la laveuse ou la sécheuse de 15,2 cm (6 po) minimum (garage : 46 cm du sol)
Outils nécessaires	Clé de 7/16" (11 mm), clé plate de 3/16" (14 mm), niveau
Pièces fournies	Piédestal métallique, brides de montage (4), boulons de carrosserie (4), écrous indesserrables (4), pieds avec embouts en caoutchouc (4), écrous de blocage (4)
Sécurité	Tenir à l'écart des matières inflammables ; pour garage, surélévateur de 15,2 cm supplémentaire requis pour atteindre 46 cm du sol
Installation	Nécessite deux personnes ou plus ; déposer la laveuse/sécheuse sur le piédestal, fixer avec les brides et boulons
Nivellement	Réglable par les pieds ; utiliser un niveau et serrer les écrous de blocage après réglage
Alimentation	Aucune (élément passif)
Entretien	Nettoyer avec un chiffon humide ; ne pas utiliser de produits abrasifs
Réparabilité	Contacter le service client Bauknecht pour les pièces détachées

FOIRE AUX QUESTIONS - LAB0050PQ - INSTALLATION INSTRUCTION BAUKNECHT

Comment installer le piédestal sous ma laveuse ou sécheuse ?

Suivez les instructions fournies : commencez par visser les écrous de blocage sur les pieds, placez le piédestal à l'emplacement, nivelez-le, puis installez l'appareil dessus en fixant les brides de montage. Serrez tous les boulons et écrous avec les clés appropriées.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé de 7/16" (11 mm), d'une clé plate de 3/16" (14 mm) et d'un niveau.

Puis-je installer ce piédestal dans un garage ?

Oui, mais la sécheuse doit être à au moins 46 cm (18 po) du sol. Si le piédestal ne suffit pas, utilisez un surélévateur supplémentaire capable de supporter au moins 124,7 kg.

Quelle est la capacité de charge maximale du piédestal ?

Le piédestal peut supporter jusqu'à 124,7 kg (275 lb).

Comment niveler l'ensemble laveuse/sécheuse sur le piédestal ?

Placez un niveau sur le dessus de l'appareil. Ajustez les pieds de l'appareil par l'intérieur du piédestal en desserrant puis resserrant les écrous de blocage. Vérifiez l'aplomb avant et arrière ainsi que latéral.

Que faire si les pieds de l'appareil ne sont pas de niveau après installation ?

Desserrez temporairement les brides, ajustez les pieds de la laveuse/sécheuse vers le haut ou le bas, puis resserrez les brides et les écrous de blocage.

Le piédestal est-il livré avec des instructions détaillées ?

Oui, le manuel d'installation est inclus. Il contient des schémas et des étapes claires pour une installation correcte.

Comment fixer la laveuse ou sécheuse sur le piédestal ?

Faites glisser une bride sur chaque pied de l'appareil, centrez les broches, puis insérez les boulons de carrosserie à travers les brides et le piédestal. Serrez les écrous indesserrables avec une clé de 7/16".

Puis-je installer ce piédestal seul ?

Non, il est recommandé d'utiliser deux personnes ou plus pour manipuler la laveuse/sécheuse et le piédestal en raison du poids excessif.

Quelle est la garantie de ce piédestal ?

La garantie est celle fournie par Bauknecht pour les accessoires. Consultez le manuel ou contactez le service client pour plus de détails.

MODE D'EMPLOI LAB0050PQ - INSTALLATION INSTRUCTION BAUKNECHT

Pour utilisation avec le modèle LAB0050PQ

PEDESTAL SAFETY 1

INSTALLATION REQUIREMENTS 2

Outils et pièces 2

Outilage et pièces. 4

Exigences d'emplacement. 4

Avant l'installation du piédestal 5

Instructions d'installation 5

Installation du piédestal 5

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de lire plusieurs fois tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Averagement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Outillage et pièces

S'assurer d'avoir tout le nécessaire pour une installation convenable.

Outillage nécessaire

Clé de 7 / 16 (11 mm) (pour l'écrou indesserrable de la bride) Clé plate de 3/16" (14 mm) (pour l'écrou de blocage du pied) Niveau

Pièces fournies

Retirer les pièces de l'emballage. Vérifier la présence de toutes les pièces.

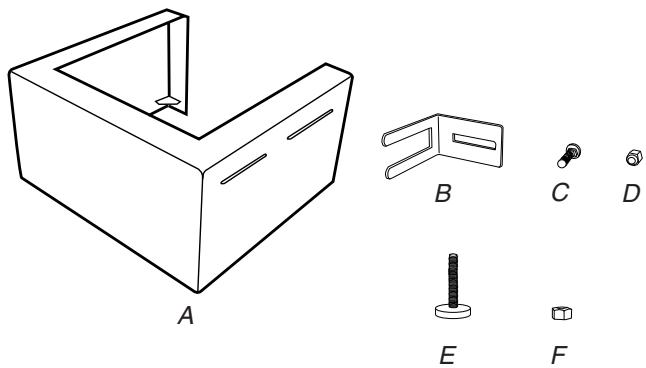

A. Pédestal métallique B. Brides de montage (4) C. Boulons de carrosserie (4) D. Écrous indesserrables (4) E. Pieds avec embouts en caoutchouc (4) F. Ecrous de blocage (4)

Risque d'explosion

Garder les matières et les vapeurs inflammables, telle que l'essence, loin de la sécheuse.

Placer la sécheuse au moins 46 cm (18 po) au-dessus du plancher pour une installation dans un garage.

Le non-respect de ces instructions peut causer un décès, une Explosion ou un incendie.

Si la sécheuse et l'ensemble du piédestal sont installés dans un garage, il est nécessaire d'ajouter 6" (15,2 cm) sous le piédestal afin que la sécheuse soit à 18" (46 cm) au-dessus du plancher du garage. Un élévateur séparé, capable de supporter au moins 275 lb (124,7 kg), peut être nécessaire. L'ensemble du piédestal doit reposer complètement sur l'élevateur.

Avant l'installation du piédestal

IMPORTANT: Si la sécheuse et la laveuse ont déjà été installées, elles doivent être désinstallées.

Si l'on a besoin de désinstaller la laveuse ou la sécheuse, voir les Instructions d'installation fournies avec l'appareil (pour les outils nécessaires).

Averagement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et désinstaller la laveuse.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Débrancher le cordon d'alimentation électrique.
2. Fermer les robinets d'eau chaude et d'eau froide.
3. Desserrer lentement les tuyaux de replissage sur les robinets pour relâcher la pression d'eau. Utiliser une éponge ou un essuie-tout pour absorber l'eau qui s'est déversée.
4. Éloigner la laveuse du mur pour pouvoir placer le piédestal à son emplacement final.

Averagement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et désinstaller la sécheuse.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Débrancher la sécheuse ou déconnecter la source de courant électrique.
2. Éloigner suffisamment la séchuse du mur pour pouvoir desserrer la bride du conduit de décharge. Desserrer la bride et retirer lentement le conduit d'évacuation de la bouche de décharge de la séchuse.
3. Éloigner la séchuse du mur pour pouvoir placer le piédestal à son emplacement final.

Installation du piédestal

Suivre ces instructions pour installer le piedestal sous une laveuse ou une séchuse.

Averagement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le piedestal.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

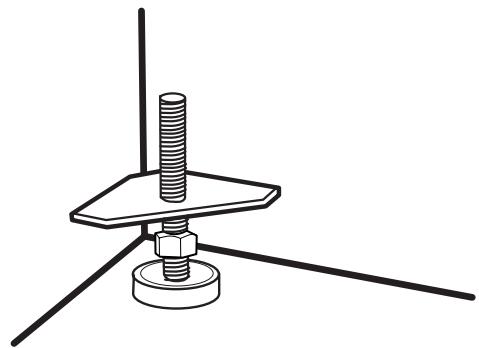

1. Pour installer une laveuse/sechuse sur le piedestal, commencer par visser un écrou de blocage sur chaque pied. Visser chaque écrou de blocage jusqu'à la base en caoutchouc du pied.
2. Lorsque les 4 écrous de blocage sont en place sur les pieds, visser un pied sur chaque cornière triangulaire du piédestal. Ajuster les pieds pour que les supports de caoutchouc se trouvent juste en dessous de la partie inférieure du piédestal etMaintiennent le piédestal à au moins 1 / 8" (3,175 mm) audessus du plancher.

REMARQUE : Pour une meilleure stabilité, ne pas élever la partie inférieure du piédestal plus que la hauteur nécessaire pour dégager le plancher sur les quatre côtés.

1. Installer le piédestal à son emplacement final.
2. Placer un niveau sur le piédestal pour contrôler l'aplomb d'avant en arrière
3. Une fois qu'il est d'aplomb, utiliser une clé plate de 916'' (14 mm) pour visser chaque écrou de blocage jusqu'à la partie inférieure de chaque cornière triangulaire. Serrer jusqu'à atteoir le blocage des composants.

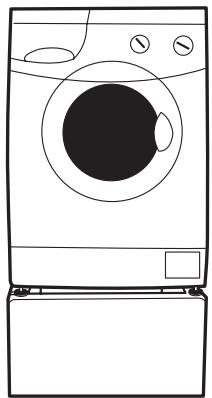

4. Placer la laveuse/sécheuse sur le piédestal tel qu'indiqué. Les bords avant et latéraux doivent être alignés.

1. Pour installer les brides, faire glisser l'extrémité ouverte de la bride sur l'un des pieds de la laveuse/sécheuse. Centrer les deux broches de la bride sur la partie supérieure du pied. Répéter cette étape avec les trois autres brides et pieds. Utiliser une bride pour chacun des quatre pieds afin de fixer solidement la laveuse/sécheuse sur le piédestal.

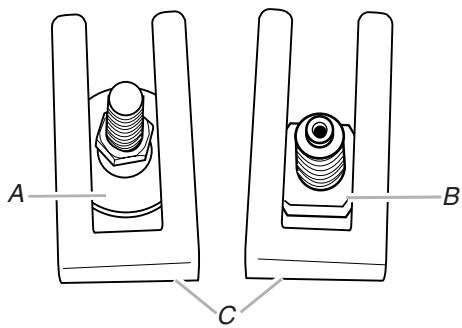

A. Pied de la laveuse B. Pied de la sécheuse C. Bride d'arrimage

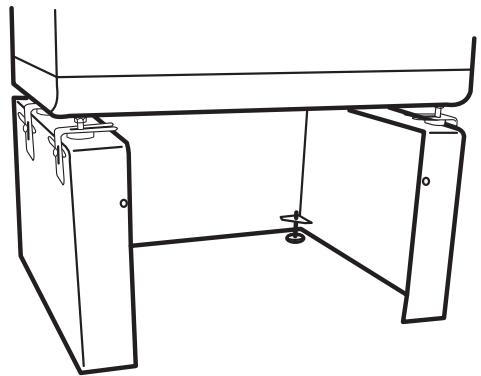

1. Faire glisser les brides vers le haut pour les placer contre le côté du piedestal.
2. Insérer le boulon de carrosserie à travers la fente sur la bride de montage et le piédestal. Répéter cette étape pour les autres brides. Fixer l'écrou indesserrable sur tous les boulons de carrosserie. Utiliser une clé de 7/16 (11 mm) pour serrer complètement les écrous indesserrables.

1. Lorsque la laveuse/sécheuse est solidement fixée sur le piédestal, faire glisser la laveuse/sécheuse et le piédestal à leur emplacement final.
2. Placer un niveau sur la partie supérieure de la laveuse/séchuse et contrôlez l'aplomb d'avant en arrière et latéralement. S'il est nécessaire d'ajuster les pieds de la laveuse/séchuse pour régler l'aplomb de l'appareil sur le piédestal, les brides peuvent être temporairement desserrées.

Pour ajuster les pieds de la laveuse/sèche-linge :

• Par l'intérieur du piedestal, utiliser une clé plate de 7 / 16 " (11 mm) pour desserrer l'écrou de blocage. Ajuster les pieds de la laveuse/secheuse vers le haut ou vers le bas. Veiller à resserrer complètement les brides et les écrous de blocage après le réglage de l'aplomb de la laveuse/secheuse.
• Suivre les Instructions d'installation fournies avec l'appareil pour terminer l'installation ou la réinstallation de la laveuse ou de la sécheuse (installation ou réinstallation des tuyaux, évacuation, etc.).
