Type d'appareil	Mesure électrique
Affichage	Écran LCD
Mesures disponibles	Tension, Courant, Puissance, Énergie, Durée d'utilisation
Fonction surcharge	Avertisseur de surcharge avec réglage
Calculateur	Coût de l'énergie
Durée de consommation	Affichage en Heure/Minute/Seconde
Alimentation	2 piles LR44 1,5V
Modes d'affichage	Affichage supérieur, central et inférieur
Réglage surcharge	Réglage en Watt et Ampère
Affichage tension	Volt (V)
Affichage courant	Ampère (A)
Affichage puissance	Watt (W)
Affichage énergie	kWh
Affichage durée	Durée totale d'utilisation
Protection piles	Languette plastique anti-décharge
Indicateur surcharge	Symbole clignotant OVERLOAD
Précision puissance	1 Watt
Fonction mémoire	Affichage max courant et max puissance

FOIRE AUX QUESTIONS - PC300 CHACON

Comment réinitialiser le CHACON PC300 ?

Pour réinitialiser le CHACON PC300, débranchez l'appareil de la prise électrique, attendez 10 secondes, puis rebranchez-le.

Le CHACON PC300 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez de brancher un autre appareil dans la même prise pour confirmer.

Comment connecter le CHACON PC300 à mon réseau Wi-Fi ?

Assurez-vous que l'appareil est sous tension. Utilisez l'application CHACON pour suivre les instructions de connexion au réseau Wi-Fi.

Le CHACON PC300 ne répond pas aux commandes de l'application, que faire ?

Vérifiez la connexion Internet de votre smartphone et assurez-vous que le CHACON PC300 est bien connecté au même réseau. Redémarrez l'application et l'appareil si nécessaire.

Comment mettre à jour le firmware du CHACON PC300 ?

Ouvrez l'application CHACON, accédez aux paramètres de l'appareil et recherchez les mises à jour disponibles. Suivez les instructions pour procéder à la mise à jour.

Puis-je utiliser le CHACON PC300 à l'extérieur ?

Non, le CHACON PC300 est conçu pour un usage intérieur uniquement. Ne l'exposez pas à l'humidité ou aux intempéries.

Comment régler la minuterie sur le CHACON PC300 ?

Utilisez l'application CHACON pour accéder aux paramètres de minuterie et suivez les instructions pour définir vos horaires.

Le CHACON PC300 fonctionne-t-il avec Google Home ou Alexa ?

Oui, le CHACON PC300 est compatible avec Google Home et Alexa. Vous devez lier votre compte CHACON à ces plateformes via l'application.

Que faire si le CHACON PC300 surchauffe ?

Débranchez immédiatement l'appareil et laissez-le refroidir. Assurez-vous qu'il est utilisé dans un environnement bien ventilé et qu'il n'est pas obstrué.

Comment contacter le service client de CHACON ?

Vous pouvez contacter le service client de CHACON via leur site web ou par téléphone. Consultez la section 'Contact' pour plus d'informations.

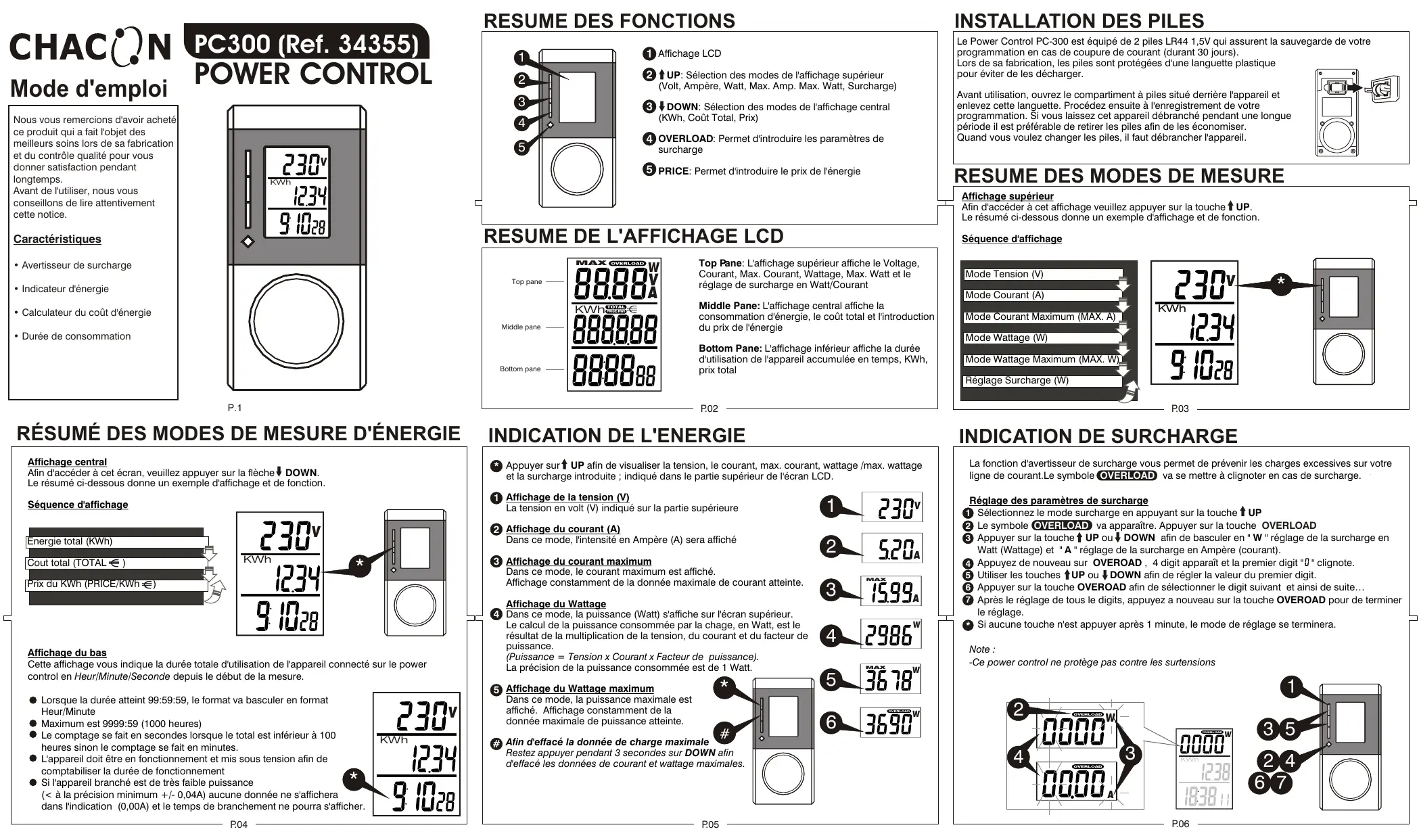

MODE D'EMPLOI PC300 CHACON

Nosusyouremercionsd'avoireachete
ceproduitquia fait l'objetdes
meilleurs soins lors de sa fabrication
et du contrrole qualite pour vous
donner satisfaction pendant
longtemps.
Avantde l'utiliser,nousyou
conseillonsde tire attentivement
cette notice.

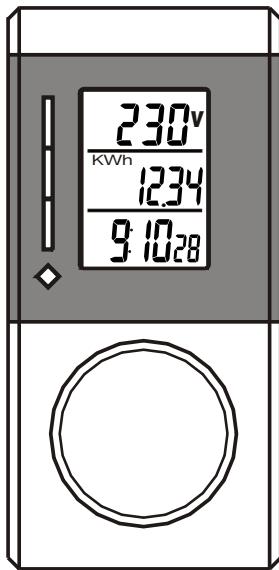

\section*{Caracteristiques}

• Avertisseur de surcharge
• Indicateur d'énergie
• Calculateur du coût d'énergie
  Durée de consommation

P.1

1 Affichage LCD
2 UP: Sélection des modes de l'affichage supérieur (Volt, Ampère, Watt, Max. Amp. Max. Watt, Surcharge)
3 DOWN: Sélection des modes de l'affiche central (KWh, Coût Total, Prix)
OVERLOAD: Permit d'introduire les paramètres de surcharge
5 PRICE: Permet d'introduire le prix de l'énergie

RESUME DE L'AFFICHAGE LCD

Top pane

Top Pane: L'affichage supérieur affiche le Voltage, Courant, Max. Courant, Wattage, Max. Watt et le réglage de surcharge en Watt/Courant
Middle Pane: L'affichage central affiche la consommation d'énergie, le coût total et l'introduction du prix de l'énergie
Bottom Pane: L'affichage inférieur affiche la durée d'utilisation de l'appareil accumulée en temps, KWh, prix total

P.02

RÉSUMÉ DES MODES DE MESURE D'ENERGIE

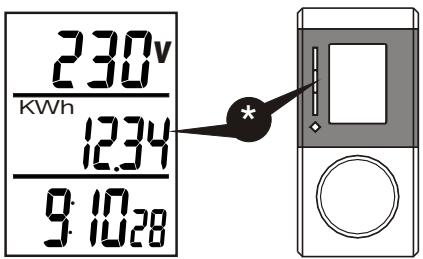

Affichage central

Afin d'acceder a cet écran, veuillez appuyer sur la fièche DOWN.
Le résumé ci-dessous donne un exemple d'affichage et de fonction

Sequence d'affichage

Affichage du bas

Cette affichage vous indique la durée totale d'utilisation de l'appareil connecté sur le power control en Heur/Minute/Seconde depuis le début de la mesure.

Lorsque la durée atteint 99:59:59, le format va basculer en format Heur/Minute
Maximum est 9999:59 (1000 heures)
- Le comptage se fait en secondes lorsque le total est inférieur à 100 heures sinon le comptage se fait en minutes.
L'appareil doit être en fonctionnement et mis sous tension afin de comptabiliser la durée de fonctionnement
Si I'appareil branché est de très faible puissance (< à la précision minimum +/- 0,04A) aucune donnée ne s'affichera dans l'indication (0,00A) et le temps de branchement ne pourra s'afficher.

INDICATION DE L'ENERGIE

Appuyer sur UP afin de visualiser la tension, le courant, max. courant, wattage /max. wattage et la surcharge introduite ; indiqué dans le partie supérieur de l'écran LCD.

1 Affichage de la tension (V)

La tension en volt (V) indiqué sur la partie supérieure

2 Affichage du courant (A)

Dans ce mode, l'intensité en Ampère (A) sera affché

3 Affichage du courant maximum

Dans ce mode, le courant maximum est affché. Affichage constamment de la donnée maximale de courant atteinte.

Affichage du Wattage

4 Dans ce mode, la puissance (Watt) s'affiche sur I'ecran supérieur. Le calcul de la puissance consommée par la chage, en Watt, est le résultat de la multiplication de la tension, du courant et du facteur de puissance. (Puissance = Tension x Courant x Facteur de puissance). La précision de la puissance consommée est de 1 Watt.

5 Affichage du Wattage maximum

Dans ce mode, la puissance maximale est affché. Affchage constamment de la donnée maxima de puissance atteinte.

Afin d'efface la donnée de charge maximale

Restez appuyer pendant 3 secondes sur DOWN afin d'efface les données de courant et wattage maximes.

INSTALLATION DES PILES

Le Power Control PC-300 est équipé de 2 piles LR44 1,5V qui assurent la sauvégarde de votre programmation en cas de coupure de courant (durant 30 jours). Lors de sa fabrication, les piles sont protégées d'une languette plastique pour éviter de les décharger.

Avant utilisation, ouvre le compartment à piles situé derrière l'appareil et enlevez cette languette. Procedez ensuite à l'enregistrement de votre programme. Si vous laissiez cet appareil débranché pendant une longue période il est préférible de retireir les piles afin de les économiser. Quand vous voulez changer les piles, il faut débrancher l'appareil.

RESUME DES MODES DE MESURE

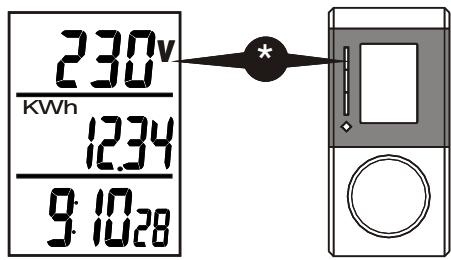

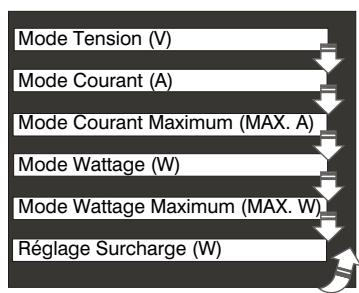

Affichage supérieur

Afin d'acceder à cet affichage veuillée appuyer sur la touche UP.
Le résumé ci-dessous donne un exemple d'affichage et de fonction.

Sequence d'affichage

P.03

INDICATION DE SURCHARGE

La fonction d'ajretisseur de surcharge vous permet de prévenir les charges excessives sur voitre ligne de courant.Le symbole OVERLOAD va semettre a clignoter en cas de surcharge.

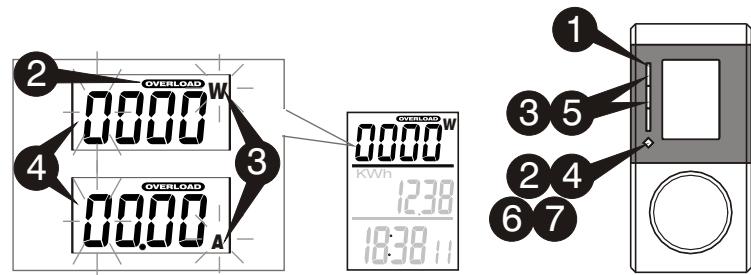

Réglage des paramètres de surcharge

1 Sélectionnez le mode surcharge en appuyant sur la touche UP
2 Le symbole OVERLOAD va apparaitre. Appuyer sur la touche OVERLOAD
Appuyer sur la touche ↑ UP ou ↓ DOWN afin de basculer en " W " réglage de la surcharge en Watt (Wattage) et " A " réglage de la surcharge en Ampère (courant).
4 Appuyez de nouveau sur OVEROAD, 4 digit apparait et la premier digit "ü" clignote.
Utiliser les touches ↑UP ou ↓DOWN afin de régler la valeur du premier digit.
6 Appuyer sur la touche OVEROAD afin de selectionner le digit suivant et ainsi de suite.
7Après le réglage de tous le digits, appuyez a nouveau sur la touche OVEROAD pour de terminer le réglage.
Si aucune touche n'est appuyer après 1 minute, le mode de réglage se terminera.

Note :

• Ce power control ne protège pas contre les surtensions

CONSOMMATION D'ENERGIE ET COUT

Appuyer sur la touche DOWN afin d'afficher la consommation totale d'énergie, le coût total et le prix de l'énergie; affiché dans la partie centrale de l'écran LCD.
A Affichage de la consommation totale (KWh)

Ce mode affiche l'accumulation totale de I'énergie consommée par l'appareil (en KWh) depuis le début de la mesure. La précision est de 0,01 KWh et au maximum 9999,99 KWh.

Affichage du temps total de consommation

a) Ce mode affiche le temps total de consommation d'énergie utilisé par l'appareil connecté. Lorsque le coût est supérieur à 999,999 €, il n'aura plus de place pour les décimale afin de pouvoir afficher un total de coût jusqu'à 999999 €. Le total du coût est basé le prix introduit en mode Price/KWh (Prix/KWh).
b) Le temps total de l'appareil en fonctionnement est affiché dans la partie inférieure de l'écran LCD, en Heur/Minute/Seconde ou Heur/Minute depuis le début de la mesure. Le comptage se fait en secondes lorsque le total est inférieur à 100 heures sinon le comptage se fait en minutes. L'appareil ainsi que le power control doit être en fonctionnement pour comptabilier le temps d'utilisation. Si l'appareil branché est de très faible puissance (< à la précision minimum +/- 0,04A) aucune donnée ne s'affichera dans l'indication (0,00A) et le temps de branchement ne pourra se comptabilier.

ModePrix/KWh

Dans ce mode, le prix par KWh est affiché et introduit. Le taux introduit ici, va affecter "le coult de l'énergie utilisée". Afin de régler le prix de I'énergie, veillez suivre les étapes suivantes :

1 Appuyez sur la touche PRICE (prix) et le premier digit va clignoter
Appuyer sur la touche UP ou DOWN afin d'introduire le premier digit du prix "
③ Appuyez sur la touche PRICE (prix) et le second digit clignote.
4 Appuyer sur la touche UP ou DOWN a fin d'introduire le deuxième digit du prix "F"
Répêtez l'étépe 3 et 4 pour introduire le troisième, quatrième, cinquième et sixiéme digit du prix

6 Appuyez sur la touche PRICE pour terminer le réglage
7 Le réglage va de 0,001 €/KWh à 999,999 €/KWh
Restez appuyer simultanement sur les touches DOWN et PRICE pendant 3 secondes pour réinitialiser le coût et les temps total d'utilisation.

P.07

AFFICHAGE ANORMAL

Si l'affichage n'apparait pas sur I'écran, veuillez réinitialiser le power control en enlevant les piles (voir instruction plus haut).

CHARACTERISTIQUES TECHNIQUES

Autonomie piles: 30 jours
Voyant de fonctionnement
- Utilisation à l'intérieur uniquement
- Puissance totale : 16A en 230V soit 3500W MAXI
Tension:230V-50hz
- Mesure de courant minimale: 0.02A
- Mesure de la tension: 190-276V (préciption: +/- 3%)
- Mesure du courant: 0.00 - 16.00A (précision: +/- 3%)
- Mesure du wattage: 0 - 4416W (précision: +/- 5%)
- Mesure kWh 0.0kWH - 9999,99 kWh (préciension: +/- 5%)
- Mesure de la fréquence: 40 - 70 Hz.

Condition de fonctionnement

• Température de 5^ à 40^
• Humidité Max. 90%
• Utilisation à l'intérieur uniquement

P.08

INSTRUCTIONS DE MAINTENANCE

• Utilisation à l'intérieur uniquement
• A utilisation loin des enfants et animaux
  Autilisation loin de I'eau
• Inspection périodique
• Ne pas ouvrir ou modifier le Power Control
• Si vous n'etre pas certain de l'utilisation veuillez consulter un expert
• Tout travail de réparation doit être effectué par un spécialiste
• La garantie n'est pas valable en cas de mauvaise utilisation ou du non respect des consignés donné dans ce manuel

INSTRUCTION DE NETTOYAGE

• Déconnectez l'appareil avant son nettoyage
  Utilisez un chiffon sec
• Ne jamais utiliser de l'eau pour le nettoyer
• Ne jamais ouvrir le power control
