Type de produit	Compresseur frigorifique pour climatisation
Marque	TECUMSEH
Modèle	TAG (gammes AG/TAG/TAGP/TAGD)
Alimentation électrique	Monophasé ou triphasé selon modèle (voir plaque signalétique)
Tension nominale	208-230 V / 220 V / 400-440 V selon code tension
Fréquence	50/60 Hz
Nombre de phases	1~ ou 3~
Fluide frigorigène	R-404A, R-134a, R-12, R-22, R-407C selon modèle
Pression maximale de service	Reportez-vous à l'étiquette signalétique
Type d'huile	Spécifié sur la plaque signalétique
Température ambiante maxi	+46 °C
Utilisation	Conditionnement d'air basse pression ou haute pression
Installation	Par un personnel qualifié, respect des normes en vigueur
Raccordements frigorifiques	Brasage sous azote sec, calorifuger l'aspiration
Raccordements électriques	Hors tension, câbles dimensionnés selon plaque, mise à la terre obligatoire
Protection	Protecteur interne/externe combinant température et courant
Entretien régulier	Vérification annuelle des fuites, connexions électriques et frigorifiques
Sécurité	Ne pas dépasser la pression maxi, température maxi 46°C, capot de protection
Garantie	Selon les conditions de vente
Réparabilité	Intervention exclusivement par du personnel professionnel autorisé

FOIRE AUX QUESTIONS - TAG TECUMSEH

Quel type d'huile utiliser dans un compresseur TECUMSEH TAG ?

Utilisez l'huile préconisée par TECUMSEH indiquée sur la plaque signalétique. N'ajoutez pas d'huile supplémentaire sauf si les tuyauteries dépassent 20 mètres.

Comment raccorder le compresseur au circuit frigorifique ?

Effectuez les brasures sous azote sec pour éviter l'oxydation. Utilisez un outil de cintrage adapté et évitez les raccords vissés type dudgeon : préférez les connexions brasées.

Quelle est la tension d'alimentation du compresseur ?

Consultez la plaque signalétique. Les plages typiques sont 208-230 V monophasé ou 400-440 V triphasé selon le code tension (C, K ou T).

Comment procéder au tirage au vide avant mise en service ?

Tirez au vide jusqu'à une pression résiduelle d'environ 200 micromètres de mercure. Il est conseillé de tirer simultanément sur les circuits HP et BP.

Peut-on démarrer le compresseur immédiatement après charge ?

Non. Ne démarrez jamais le compresseur si le vide n'est pas cassé en HP et BP. Complétez la charge jusqu'au régime nominal.

Quel entretien périodique est recommandé ?

Vérifiez une fois par an les fuites, l'état des connexions électriques et frigorifiques, les fixations du compresseur et le fonctionnement de la résistance de carter.

Que faire en cas de fuite de fluide frigorigène ?

Utilisez un détecteur électronique de fuite. Faites appel à un professionnel pour réparer et recharger le circuit avec le fluide approprié.

Le compresseur peut-il fonctionner à l'extérieur ?

Oui, mais la température ambiante ne doit pas dépasser +46 °C. Évitez les milieux très corrosifs ou poussiéreux.

Comment installer correctement les suspensions ?

Utilisez les amortisseurs livrés avec le compresseur. Laissez un jeu de 1 à 4 mm entre la rondelle et le sommet de l'amortisseur. Serrez les vis M6 à 5-10 Nm, les M8 à 8-13 Nm.

Où trouver le schéma électrique du compresseur ?

Le schéma électrique est fourni en annexe de la notice. Consultez l'annexe 2 de la notice d'installation.

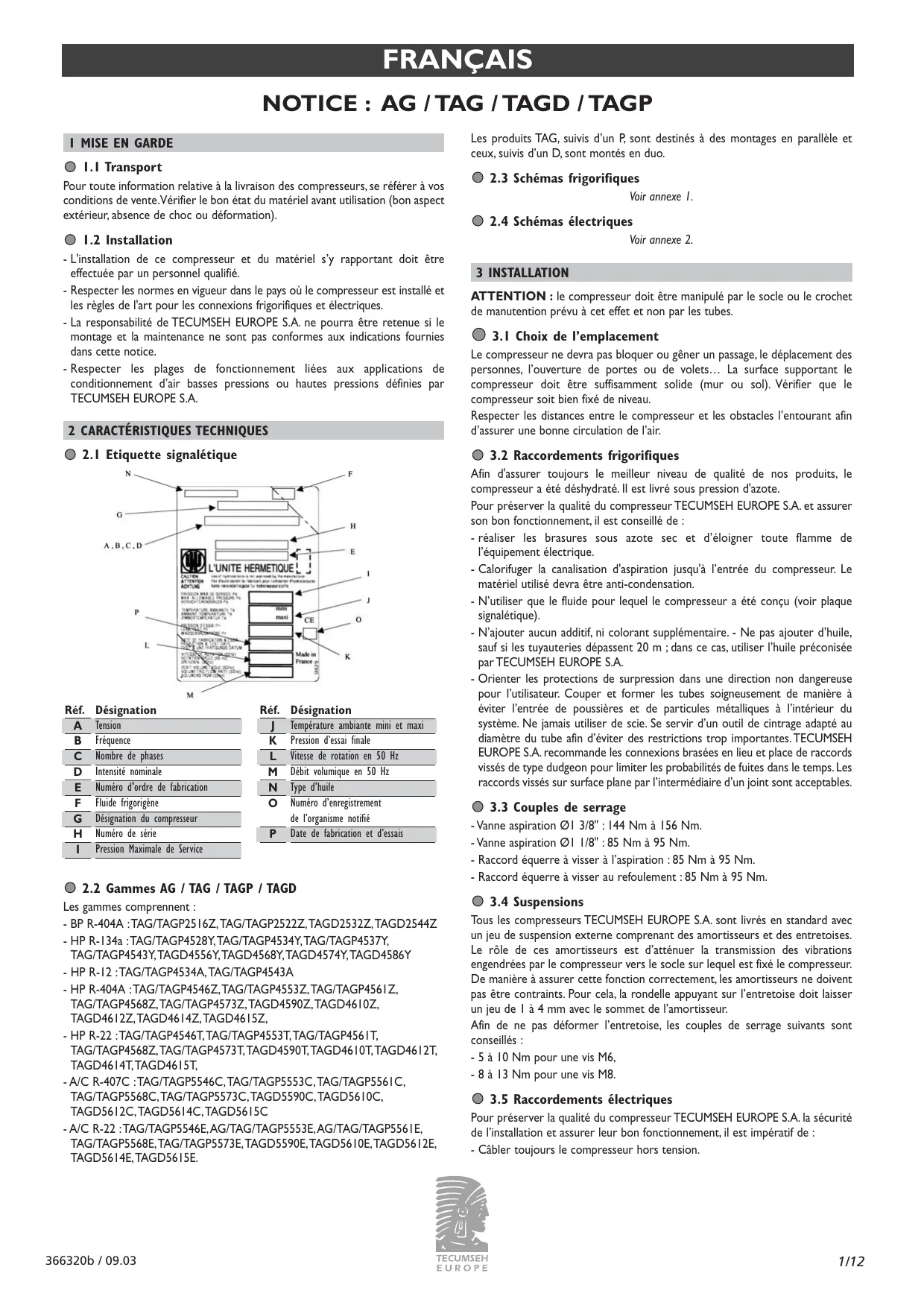

MODE D'EMPLOI TAG TECUMSEH

Pour toute information relative à la livraison des compresseurs, se référer à vos conditions de vente. Vérifier le bon état du matériel avant utilisation (bon aspect extérieur, absence de choc ou déformation).

- 1.2 Installation

• L'installation de ce compresseur et du matériel s'y rapportant doit être effectuée par un personnel qualifié.
• Respecter les normes en vigueur dans le pays où le compresseur est installé et les règles de l'art pour les connexions frigorifiques et électriques.
• La responsabilité de TECUMSEH EUROPE S.A. ne pourra être retenue si le montage et la maintenance ne sont pas conformes aux indications fournies dans cette notice.
• Respecter les plages de fonctionnement liées aux applications de conditionnement d'air basses pressions ou hautes pressions définies par TECUMSEH EUROPE S.A.

2 CARACTÉRISTIQUES TECHNIQUES

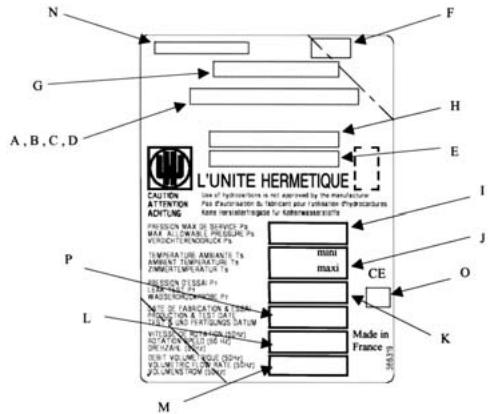

2.1 Etiquette signalétique

A	Tension
B	Fréquence
C	Nombre de phases
D	Intensité nominale
E	Numéro d'ordre de fabrication
F	Fluide frigorigène
G	Désignation du compresseur
H	Numéro de série
I	Pression Maximale de Service

Réf. Désignation

J	Température ambiante mini et maxi
K	Pression d'essai finale
L	Vitesse de rotation en 50 Hz
M	Débit volumique en 50 Hz
N	Type d'huile
O	Numéro d'enregistrementde l'organisme notifié
P	Date de fabrication et d'essais

2.2 Gammes AG / TAG / TAGP / TAGD

Les gammes comprennent :

• BP R-404A : TAG/TAGP2516Z, TAG/TAGP2522Z, TAGD2532Z, TAGD2544Z
• HP R-134a : TAG/TAGP4528Y, TAG/TAGP4534Y, TAG/TAGP4537Y, TAG/TAGP4543Y, TAGD4556Y, TAGD4568Y, TAGD4574Y, TAGD4586Y
• HP R-12 : TAG/TAGP4534A, TAG/TAGP4543A
• HP R-404A :TAG/TAGP4546Z, TAG/TAGP4553Z, TAG/TAGP4561Z, TAG/TAGP4568Z, TAG/TAGP4573Z, TAGD4590Z, TAGD4610Z, TAGD4612Z, TAGD4614Z, TAGD4615Z,
• HP R-22 :TAG/TAGP4546T,TAG/TAGP4553T,TAG/TAGP4561T, TAG/TAGP4568Z,TAG/TAGP4573T,TAGD4590T,TAGD4610T,TAGD4612T, TAGD4614T,TAGD4615T,
• A/C R-407C : TAG/TAGP5546C, TAG/TAGP5553C, TAG/TAGP5561C, TAG/TAGP5568C, TAG/TAGP5573C, TAGD5590C, TAGD5610C, TAGD5612C, TAGD5614C, TAGD5615C
• A/C R-22 : TAG/TAGP5546E, AG/TAG/TAGP5553E, AG/TAG/TAGP5561E, TAG/TAGP5568E, TAG/TAGP5573E, TAGD5590E, TAGD5610E, TAGD5612E, TAGD5614E, TAGD5615E.

Les produits TAG, suivis d'un P, sont destinés à des montages en parallèle et ceux, suivis d'un D, sont montés en duo.

2.3 Schémas frigorifiques

Voir annexe I.

2.4 Schémas électriques

Voir annexe 2.

3 INSTALLATION

ATTENTION : le compresseur doit être manipulé par le socle ou le crochet de manutention prévu à cet effet et non par les tubes.

3.1 Choix de l'emplacement

Le compresseur ne devra pas bloquer ou gêner un passage, le déplacement des personnes, l'ouverture de portes ou de volets... La surface supportant le compresseur doit être suffisamment solide (mur ou sol). Vérifier que le compresseur soit bien fixé de niveau.

Respecter les distances entre le compresseur et les obstacles l'entourant afin d'assurer une bonne circulation de l'air.

3.2 Raccordements frigorifiques

Afin d'assurer toujours le meilleur niveau de qualité de nos produits, le compresseur a été déshydraté. Il est livré sous pression d'azote.

Pour préserver la qualité du compresseur TECUMSEH EUROPE S.A. et assurer son bon fonctionnement, il est conseillé de :

• réaliser les brasures sous azote sec et d'éloigner toute flamme de l'équipement électrique.
• Calorifuger la canalisation d'aspiration jusqu'à l'entrée du compresseur. Le matériel utilisé devra être anti-condensation.
• N'utiliser que le fluide pour lequel le compresseur a été conçu (voir plaque signalétique).
• N'ajouter aucun additif, ni colorant supplémentaire. - Ne pas ajouter d'huile, sauf si les tuyauteries dépassent 20 m ; dans ce cas, utiliser l'huile préconisée par TECUMSEH EUROPE S.A.
• Orienter les protections de surpression dans une direction non dangereuse pour l'utilisateur. Couper et former les tubes soigneusement de manière à éviter l'entrée de poussières et de particules métalliques à l'intérieur du système. Ne jamais utiliser de scie. Se servir d'un outil de cintrage adapté au diamètre du tube afin d'éviter des restrictions trop importantes. TECUMSEH EUROPE S.A. recommande les connexions brasées en lieu et place de raccords vissés de type dudgeon pour limiter les probabilités de fuites dans le temps. Les raccords vissés sur surface plane par l'intermédiaire d'un joint sont acceptables.

3.3 Couples de serrage

• Vanne aspiration ∅1 3/8" : 144 Nm à 156 Nm.
• Vanne aspiration ∅1 1/8" : 85 Nm à 95 Nm.
• Raccord équerre à visser à l'aspiration : 85 Nm à 95 Nm.
• Raccord équerre à visser au refoulement : 85 Nm à 95 Nm.

3.4 Suspensions

Tous les compresseurs TECUMSEH EUROPE S.A. sont livrés en standard avec un jeu de suspension externe comprenant des amortisseurs et des entretoises. Le rôle de ces amortisseurs est d'atténuer la transmission des vibrations engendrées par le compresseur vers le socle sur lequel est fixé le compresseur. De manière à assurer cette fonction correctement, les amortisseurs ne doivent pas être contraints. Pour cela, la rondelle appuyant sur l'entretoise doit laisser un jeu de 1 à 4 mm avec le sommet de l'amortisseur.

Afin de ne pas déformer l'entretoise, les couples de serrage suivants sont conseillés :

• 5 à 10 Nm pour une vis M6,
• 8 à 13 Nm pour une vis M8.

3.5 Raccordements électriques

Pour préserver la qualité du compresseur TECUMSEH EUROPE S.A. la sécurité de l'installation et assurer leur bon fonctionnement, il est impératif de :

- Câbler toujours le compresseur hors tension.

• Valider la compatibilité de la tension d'alimentation de l'installation avec celle du compresseur (voir plaque signalétique).
• Valider la compatibilité du schéma électrique du compresseur avec celle de l'installation.
• Dimensionner les câbles de raccordement (puissance, commande) en fonction des caractéristiques du compresseur installé (voir plaque signalétique).
• La ligne d'alimentation électrique devra être protégée et comporter une ligne de mise à la terre.
• Effectuer les raccordements électriques conformément aux normes du pays.
• Tout comme le protecteur, il est impératif d'utiliser le relais livré avec le compresseur, même si un autre modèle semble donner satisfaction à un instant donné.
• Tous les compresseurs de la gamme TECUMSEH EUROPE S.A. sont protégés par un organe de protection externe ou interne, dont le principe est basé sur une combinaison température/courant. Comme tout organe de protection, il est normal que celui-ci coupe l'alimentation du compresseur en fonctionnement en dehors des plages normales.

CODES TENSIONS
1 ~	C	208/230V – 50/60Hz
	K	/
	T	/
3 ~	C	/
	K	220V – 50/60Hz
	T	400/440V – 50/60Hz
plages	C	187V-230V / 207V-253V
	K	180V-253V / 187V-264V
	T	340V-440V / 396V-499V

4 MISE EN SERVICE

4.1 Etanchéité du circuit

Une recherche systématique des fuites, sur tous les raccords effectués, doit être faite à l'aide d'un détecteur électronique de fuite. Consulter le bulletin de TECUMSEH EUROPE S.A. pour un éventuel montage des compresseurs en parallèle.

4.2 Tirage au vide

Tirer au vide l'installation pour atteindre une pression résiduelle d'environ 200 micromètres de mercure, garantissant une bonne qualité du vide.

Il est conseillé de tirer au vide en simultané sur les circuits HP et BP. Cela permettra de diminuer le temps de cette opération et d'assurer un niveau de vide identique dans la totalité du circuit.

4.3 Charge en fluide frigorigène

Charger l'installation uniquement avec le fluide frigorigène pour lequel le compresseur a été conçu (voir plaque signalétique).

La charge en fluide frigorigène se fera toujours en phase liquide afin de garder la bonne proportion du mélange.

Ne jamais démarrer le compresseur si le vide n'est pas cassé en HP et BP.

Le complément de la charge se fera jusqu'à l'obtention du régime de fonctionnement nominal de l'installation.

- 4.4 Vérification avant démarrage

• Ne jamais laisser le cylindre de charge connecté à l'installation même vannes fermées,
• compatibilité de la tension d'alimentation avec celle du compresseur,
• calibrage des organes de protection électriques,
• ouverture totale des vannes de service,
• fonctionnement de la résistance de carter ou de la ceinture chauffante.

- 4.5 Vérification après démarrage

Après quelques heures de fonctionnement, faire les vérifications ci-dessous :

• tension et intensité absorbée par le compresseur,
• pressions de l'installation HP et BP,
• surchauffe,
• refaire une recherche des fuites,
• s'assurer du bon fonctionnement global de l'installation.

Faire une inspection générale de l'installation (propreté de l'installation, bruits anormaux ...).

5 ENTRETIEN – MAINTENANCE

Ne pas intervenir sur le compresseur sans protection ni prévention :

- le compresseur en fonctionnement peut atteindre des températures supérieures à 120°C

• protégez-vous contre la chaleur,
- alimentation électrique du compresseur,
- isoler le compresseur de son alimentation électrique.
- Vérifier que la pression du circuit frigorifique ne sera pas un facteur de danger lors de votre intervention (projection de pièces, fluide frigorigène ...).

Utiliser du matériel approprié pour vider ou recharger l'installation frigorifique (machine de récupération, lunettes, gants ...).

Rechercher les fuites une fois par an ou en fonction des réglementations locales. Vérifier régulièrement :

• les organes de sécurité et de régulation,
• les états des connexions électriques et frigorifiques (resserrage, oxydation ...),
• les conditions de fonctionnement,
• les fixations du compresseur sur son support,
• le fonctionnement de la résistance de carter ou de la ceinture chauffante.

6 SÉCURITÉ

Nos compresseurs sont conçus pour fonctionner à une température ambiante maximum de + 46 °C.

Ne pas dépasser cette température.

Pour optimiser la quantité de fluide frigorigène dans l'installation, respecter les règles de l'art. Pour les différentes pressions d'utilisation du compresseur, ne pas dépasser sa pression maximale de service.

S'il existe un tube à paroi unique entre de l'eau et le fluide frigorigène (ex. : évaporateur à eau) et qu'une fuite se produit à travers cette paroi, le réfrigérant fuit à l'extérieur et l'eau pénètre dans le système, créant un effet vapeur. Sans organe de sécurité, le compresseur va se comporter comme un générateur de vapeur et l'échauffement du moteur va générer une forte augmentation de la pression.

La désintégration de l'isolant (perle de verre) sur une borne d'alimentation électrique du compresseur due à un choc physique peut créer un trou au travers duquel le fluide frigorigène et de l'huile vont s'échapper. Au contact d'une étincelle, ce mélange peut s'enflammer. Quels que soient les travaux effectués sur le système frigorifique, la simple mise en place correcte du capot permet de se prémunir de ce type de risque.

Eviter les milieux très corrosifs ou poussiéreux.

7 GARANTIE

Pour toute information sur la garantie du compresseur, se référer à vos conditions de vente.

Les compresseurs sont conformes à la Directive Basse Tension 93/68/CE et la Directive des Equipements Sous Pression 97/23/CE. Les tubes qui sont intégrés aux modèles TAGD sont conformes à la Directive des Equipements Sous Pression 97/23/CE du 29 mai 1997, clause 3 § 3 (voir doc . CIRC n° 463).

9 DÉCLARATION D'INCORPORATION

Toute intervention sur ce compresseur doit être exécutée exclusivement par du personnel professionnel autorisé.

Ce produit est un composant défini pour être incorporé à une machine au sens de la directive européenne 89/392/CE annexe II B.

Il n'est pas admis de le mettre en fonctionnement avant que la machine dans laquelle il est incorporé soit trouvée ou déclarée conforme à la législation en vigueur. A ce titre, ce produit n'est pas lui-même soumis à la directive 89/392/CE (voir doc. CIRC n° 463).

Afin de pouvoir améliorer en permanence ces produits, TECUMSEH EUROPE S.A. se réserve le droit de modifier cette notice sans préavis.

INSTALLATION INSTRUCTIONS: AG / TAG / TAGD / TAGP

I ADVICE

I.1 Transport

2.4 Schémas électriques

Re. annexe 2.

3 INSTALLATION

Les compresseurs sont équipés d'un protecteur interne - The compressors are provided with an internal protection
