ZOB985QX - Four ZANKER - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Four encastrable
Caractéristiques techniques principales	Four à convection avec plusieurs modes de cuisson
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Largeur : 60 cm, Hauteur : 60 cm, Profondeur : 55 cm
Poids	Environ 30 kg
Compatibilités	Compatible avec les meubles de cuisine standards
Type de batterie	Non applicable
Tension	230 V
Puissance	Environ 2500 W
Fonctions principales	Cuisson, rôtissage, grill, décongélation
Entretien et nettoyage	Nettoyage à l'eau savonneuse, possibilité de nettoyage à la vapeur
Pièces détachées et réparabilité	Pièces disponibles auprès du fabricant et des revendeurs agréés
Sécurité	Système de verrouillage de porte, protection contre la surchauffe
Informations générales utiles	Consulter le manuel d'utilisation pour les instructions d'installation et d'utilisation

FOIRE AUX QUESTIONS - ZOB985QX ZANKER

Que faire si mon ZANKER ZOB985QX ne s'allume pas ?

Vérifiez si l'appareil est correctement branché à une prise de courant fonctionnelle. Assurez-vous que le câble d'alimentation n'est pas endommagé. Si le problème persiste, contactez le service après-vente.

Comment résoudre un problème de surchauffe ?

Assurez-vous que les évents de ventilation ne sont pas obstrués. Évitez de placer des objets sur ou autour de l'appareil. Si la surchauffe continue, éteignez l'appareil et laissez-le refroidir avant de le réutiliser.

Pourquoi mon four ZANKER ZOB985QX ne chauffe-t-il pas ?

Vérifiez que la fonction de chauffage est activée et que la température est correctement réglée. Si le problème persiste, il peut y avoir un problème avec l'élément chauffant ou le thermostat, et il est recommandé de contacter un technicien.

Comment nettoyer l'intérieur du four ?

Utilisez un nettoyant pour four adapté et un chiffon doux. Pour les taches tenaces, laissez agir le nettoyant quelques minutes avant de frotter. Évitez d'utiliser des éponges abrasives qui pourraient rayer les surfaces.

Que faire si la porte du four ne se ferme pas correctement ?

Vérifiez si des objets bloquent la porte. Assurez-vous que les charnières ne sont pas endommagées. Si la porte est déformée ou si le joint est usé, il peut être nécessaire de remplacer ces pièces.

Comment régler le minuteur sur le ZANKER ZOB985QX ?

Pour régler le minuteur, tournez le bouton de minuterie jusqu'à la durée souhaitée. Un signal sonore retentira à la fin du temps imparti.

MODE D'EMPLOI ZOB985QX ZANKER

ZOB 985

Avertissements et conseils importants

Important : cette notice d'utilisation doit toujours être conservée avec l'appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suivie bien l'appareil, de telle sorte que le nouvel utilisateur puisse être mis au courant du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui. Nous vous prions donc de bien les lire attentivement avant d'installer et d'utiliser l'appareil.

Installation

• Les opérations d'installation et de branchement doivent être effectuées par un personnel dûment qualifié et suivant les normes en vigueur.
• Toute modification de l'installation électrique de votre maison qui s'avérait être nécessaire pour l'installation de l'appareil ne devra être effectuée que par un personnel dûment qualifié.
• Il est indispensable que toutes les opérations d'installation et de réglage de votre four soient effectuées par un personnel qualifié, selon les normes en vigueur.
• Les instructions spécifiques sont données au chapitre des informations destinées à l'installateur.
• Certaines parties de l'appareil sont recouvertes d'un film plastique antichocs. Enlever ce film avant de mettre le four en fonction.

Utilisation

• Le four n'est destiné qu'à la préparation des aliments. Ne l'utilise pas à d'autres fins. Au moment de l'ouverture de la porte du four, durant la phase de cuisson ou à la fin de cette dernière, faire attention à la bouffée d'air chaud qui sort du four.
• Pendant la cuisson, le four devient chaud. Veiller à ne pas toucher les éléments chauffants à l'intérieur du four.
• areil. Utilisez toujours des gants de cuisine pour sortir les plats du four.
• Pendant le fonctionnement le four se réchauffe sensiblement au niveau de la porte. Celle-ci restant chaude longtemps après l'arrêt du four, veillez à tener les enfants à distance.
• Si l'on utilise des feuilles d'aluminium pour la cuisson au four, ne pas les poser sur la sole du four.
• Faites attention lors de l'utilisation des produits de nettoyage en spray. Ne dirigez jamais la buse ni sur le filtre (pour les appareils qui en sont munis), ni sur les éléments de chauffage, ni sur le bulbe du thermostat.
• Débranche toujours le four avant chaque nettoyage.
• L'appareil ne peut être nettoyé à la vapeur chaude ni avec appareil à jet de vapeur chaude. Assurez-vous que les boutons sont toujours sur la position «0» lorsque l'appareil n'est pas utilisé.
• Ce four (même s'il est associé à une table de cuisson électrique) est fabriqué pour fonctionner en 230 V monophasé.
• N'essayez pas de réparer l'appareil vous-même.
• Pendant la cuisson normale ou au grill, l'appareil se réchauffe sensiblement au niveau du hublot de la porte et des parties adjacentes. S'assurer par conséquent que les enfants en bas âge ne s'en approchent pas avec l'intention de jouer avec l'appareil.
• Si des appare eils ne viennent pas en contact avec des plaques de cuisson chaudes ou bien qu'ils ne restent pas encastrés dans la porte du four.

Protection pour les enfants

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.

Pour des dépannages, adressez-vous au service après-vente dûment autorisé et n'exigez que des pièces détachées originales. - Les réparations effectuées par un personnel non qualifié peuvent provoquer des dommages.

Comment dire votre notice d'utilisation

Instructions de sécurité

Descriptions d'opérations

Conseils et recommandations

ELECTROLUX HOME PRODUCTS ITALY S. p. A. Viale Bologna 298 47100 FORLì (Italie)

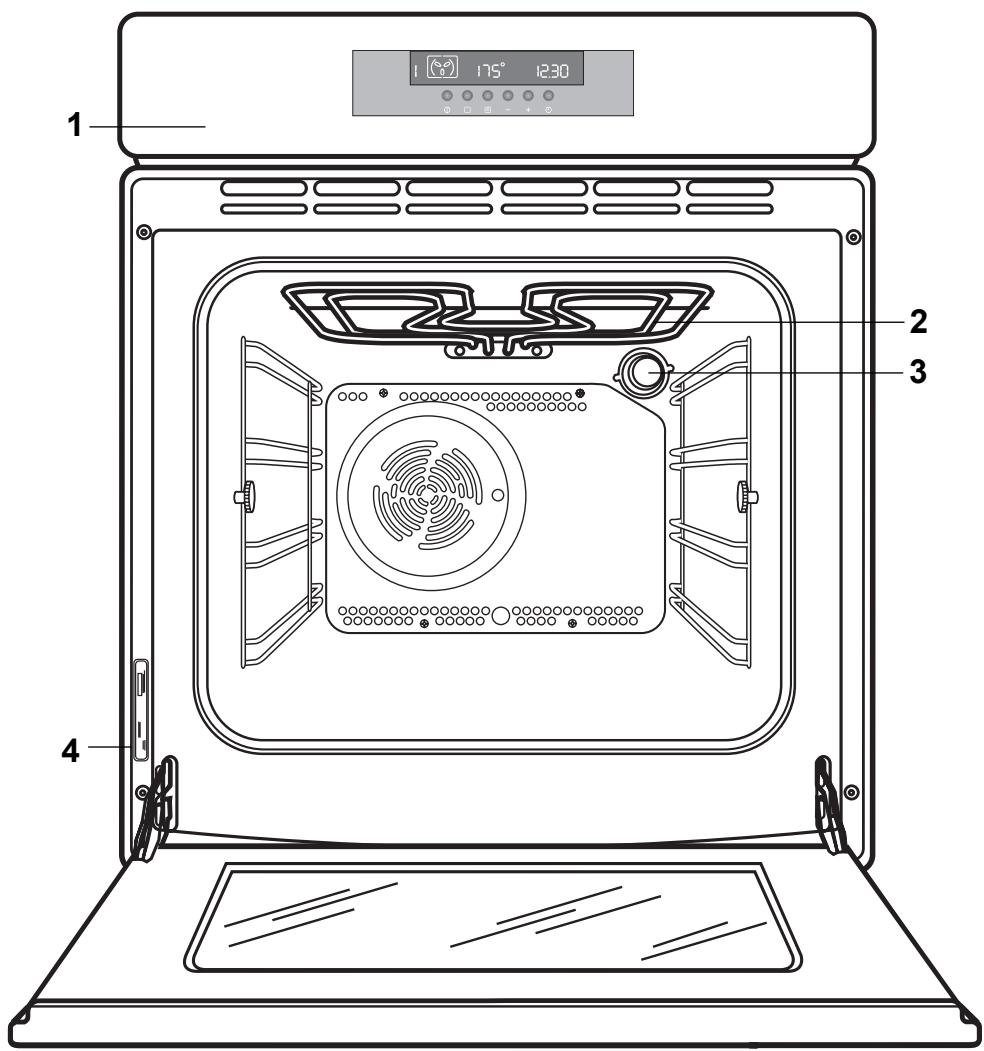

Description de l'appareil

1. Tableau de commande 2 Grill
2. Lampe du four
3. Plaque d'identification

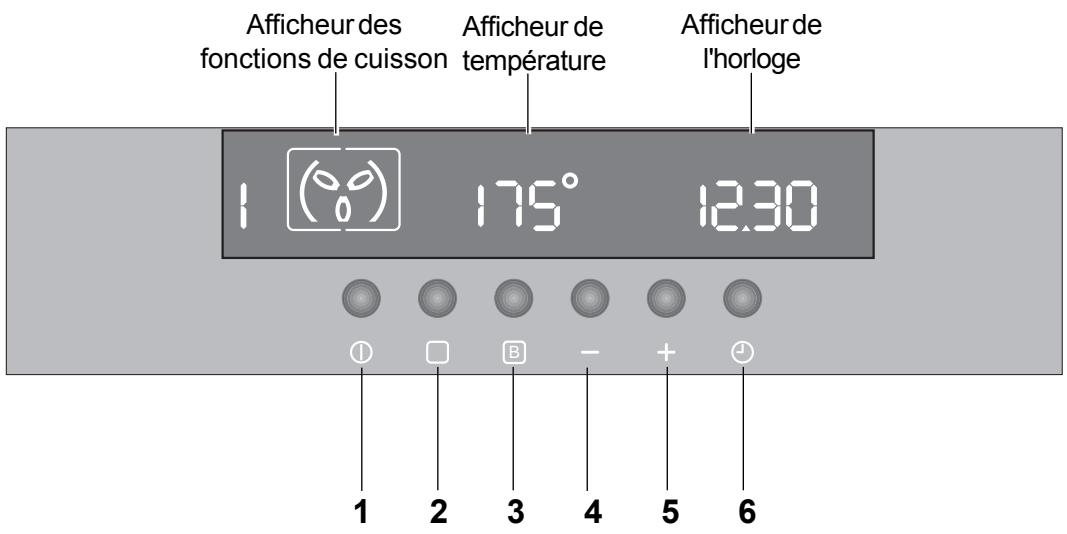

Bandeau de commande

1. Interrupteur ALLUMÉ / ÉTEINT
2. Touche de sélection de la fonction de cuisson
3. Touche de sélection de la fonction de chauffage rapide
4. Touche "—" (en arrêté)
5. Touche “+” (en avant)
6. Réglage du minuteur, de la durée de la cuisson, de l'heure de fin de cuisson

Les fonctions de cuisson sont contrôlées par un programmeur électronique.

Il est possible de sélectionner n'importe quelle fonction de cuisson, température et durée de cuisson.

Attention

En l'absence de courant électrique, le programmateur conserve toutes les données entrées dans la mémoire pendant 3 minutes environ. Passé ce délai, les données sont supprimées et devront être de nouveau entrées au rétablissement du courant électrique.

Fonctions spéciales :

Il est possible de sélectionner les fonctions suivantes en appuyant simultanément sur deux touches :

— Blocage de sécurité pour les enfants : appuyez sur les touches et “—”;

— Signal Bip : appuyez sur les touches et “+”; — Fonction 'Démo': appuyez sur les touches B et +

Comment allumer et teindre le four

Le four doit être allumé avant de sélectionner une fonction/programme de cuisson. Chaque fois que vous appuyez sur la touche ①, le symbole du four apparaitra sur l'afficheur et la lumière du four s'allumera. — Pour éteindre le four, appuyez sur la touche ① : toutes les fonctions/programmes de cuisson s'interromperont, la lumière du four s'éteindra et l'heure actuelle apparaitra sur l'afficheur.

Le four peut être éteint à tout moment.

Comment sélectionner une fonction de cuisson

— Allumez le four en appuyant sur la touche ①.

Appuyez sur la touche pour sélectionner la fonction voulue. Chaque fois que vous appuyez sur la touche, un symbole des fonctions s'allumera, indiquant la fonction active à ce moment-là. À côté du symbole relatif à la fonction de cuisson sélectionnée, le numéro correspondant apparaîtra (Fig. 1). — Pour chaque fonction de cuisson, l'afficheur de température affichera la température pré-régée. Si la température pré-régée n'est pas celle voulue, appuyez sur les touches “—” et “+” pour régler la température par intervalles de 5 degrés.

• le symbole du thermomètre indique le niveau de température à l'intérieur du four.

Lorsque la température du four atteint le niveau réglé, le programmateur émet un bref signal sonore et le symbole du thermomètre cessera de clignoter.

Fig. 1

Comment modifier la température et le temps de cuisson prédéfini

• Utilisez les touches “—” ou “+” pour modifier la température prédéfinie tandis que le symbole “°” clignote (Fig. 2). La température maximum pouvant être programmée est de 250°C.
• Utilisez les touches “—” ou “+” pour modifier le temps et la durée de cuisson prédéfinie pendant que le symbole clignote (Fig. 2).

Les symboles suivants indiquent dans l'ordre les fonctions de cuisson disponibles. 1 Cuisson à convection - La chaleur est répartie uniformément grâce à l'action d'un ventilateur. La température préréglée est de 175°C. 2 Cuisson Traditionnelle - La chaleur provient du haut et du bas. La température prééglée est de 200°C. 3 Gril Simple - Le four dégage de la chaleur seulement par le haut. La température pré-régée est de 250°C. 4 Gril à convection - La chaleur provient seulement du haut et est répartie par le ventilateur. La température pré-régée est de 180°C. Sélectionnez au maximum une température de 200°C 5 Cuisson Pizza - L'action combinée de la chaleur provenant du bas et de l'air chaud répartie par le ventilateur permet la cuisson uniforme de pizzas ou de tourtes salées. La température pré-régée est de 175°C. 6 Gril Double - Le four dégage une chaleur intense seulement par le haut. La température pré-régée est de 250°C. 7 Cuisson inférieure - Le four dégage une chaleur modérée seulement par le bas. La température pré-régée est de 250°C. 8 Cuisson supérieure - Le four dégage une chaleur modérée seulement par le haut. La température prérégée est de 250°C. 9 Décongélation - Le ventilateur fait circuler de l'air froid à l'intérieur du four, favorisant ainsi la décongélation rapide des aliments congelés.

Mise en service

Lorsque le four est branché pour la première fois au secteur, les chiffres “12.00” apparaissent et le symbole clignote.

Pour utiliser le four, il faut régler l'heure actuelle.

Pour régler la bonne heure :

a) Appuyez sur la touche et, pendant que le symbole clignote (Fig. 3), réglez l'heure à l'aide des touches "—" ou "+" (Fig. 4). Le symbole disparaît après 5 secondes environ à partir du dernier réglage de l'heure (Fig. 5). b) Si le symbole ne clignote plus, appuyez deux fois sur la touche . Procédez ensuite comme décrit au point "a".

—Allumez le four en appuyant sur la touche ①.

Appuyez deux fois sur la touche et sélectionnez la fonction de Cuisson Traditionnelle (Fig. 6).

Utilisez la touche “+” pour régler la température à 250°C.

— Faites fonctionner le four VIDE pendant 45 minutes environ.

Si vous préférez, programmez le four pour une durée de 45 minutes.

—Aérer la pièce pendant toute l'opération. Il est conseillé de répéter la procédure ci-dessus en sélectionnant la fonction de cuisson 'Gril Double' et la fonction de 'Cuisson à Convection' pendant 5-10 minutes environ.

Fig. 5

Pendant les premières minutes de fonctionnement, IL EST TOUT À FAIT NORMAL que le four dégage de la fumée et des mauvaises odeurs. Ceci est dû au chauffage de l'isolation thermique et des résidus de fabrication.

Après 45 minutes, laissez refroidir le four, nettoyez ensuite l'intérieur avec de l'eau chaude et un produit nettoyant délicat.

Avant de commencer la première cuisson, lavez soigneusement le GRIL et le L'ECHEFRITE (à savoir le plateau en métal émailé aux bords rehaussés que vous trouvez à l'intérieur du four).

Pour ouvrir la porte du four, saisissez toujours la poignée dans sa partie centrale (Fig. 7)

Fig. 7

Comment utiliser le minuteur

Appuyez sur la touche (1) pour activer la fonction 'Minuteur' (Fig. 8). Le symbole commencera à clignoter et les chiffres "0.00" apparaîtront sur l'afficheur. — Utilisez la touche ^+ pour régler le temps désiré. Le temps maximum pouvant être réglé est de 23 heures et 59 minutes. — Une fois le temps réglé, le minuteur attend 3 secondes et le décompte commence (Fig. 9). — À la fin de ce laps de temps, un signal sonore se déclenchera. Pour interrompre le signal sonore, appuyez sur une touche quelconque.

ATTENTION : la fonction MINUTEUR n'eteint pas automatiquement le four, si celui-ci est en marche. La fonction "Minuteur" peut être utilisée même si le four est éteint.

Fig. 8

Fig. 9

Pour régler ou modifier le réglage du minuteur:

Appuyez sur la touche ① jusqu'à ce que les symboles clignotent.

Vous pouvez maintenant régler le minuteur à l'aide des touches “—” ou “+”.

Pour annuler le réglage du minuteur :

Appuyez sur la touche jusqu'à ce que les symboles clignotent.

Appuyez sur la touche "—"—jusqu'à apparition des chiffres 0.00 sur l'afficheur (Fig. 10).

Comment programmer l'arrêt du four

— Placez vos aliments dans le four, mettez le four en marche, sélectionnez la fonction de cuisson et la température voulue (Fig. 11). — Appuyez sur la touche ① pour activer la fonction “Temps de cuisson” (Fig. 12). Le symbole “Temps de cuisson” | | clignotera et les chiffres “0.00” apparaîtront sur l'afficheur. —Pendant que le symbole clignote, utilisez la touche ^+ pour régler le temps voulu. Le temps maximum pouvant être réglé est de 23 heures et 59 minutes. —Une fois le temps réglé, le programmateur attend 3 secondes et le décompte commence ensuite. —À la fin de ce laps de temps, le four s'éteindra automatiquement et un signal sonore se déclenchera. Les chiffres "0.00" apparaîtront sur l'afficheur. — Pour interrompre le signal sonore, appuyez sur une touche quelconque.

Pour annuler le temps de cuisson :

—Appuyez sur la touche jusqu'à ce que le symbole commence à clignoter. —Appuyez sur la touche “—” jusqu'à ce que les chiffres “0.00” (Fig.13) apparaisent sur l'afficheur.

Fig. 10

Fig. 11

Fig. 12

Fig. 13

Comment programmer la mise en marche et l'arrêt du four

—Programmez le “Temps de cuisson” comme décrit à la page précédente. Appuyez sur la touche ① et sélectionnez la fonction “Durée de cuisson” portant le symbole → qui commencera à clignoter. L'heure de fin de cuisson (à savoir l'heure actuelle plus le temps de cuisson réglé - Fig. 14) apparaitra sur l'afficheur. —Utilisez la touche ^+ pour régler l'heure de fin de cuisson voulue. —Une fois le temps réglé, le programmeur attend 3 secondes et le décompte commence ensuite. — Le four s'allumera et s'éteindra automatiquement en indiquant la fin de la cuisson avec un signal sonore. Pour interrompre le signal sonore, appuyez sur une touche quelconque.

Pour annuler le temps de cuisson, suivez les instructions données à la page précédente.

Fig. 14

Arrêt automatique

Si vous oubliez d'éteindre votre four, celui-ci s'éteindra automatiquement après un certain temps en fonction de la température régée (Fig. 15).

Si la température est:	le four s'éteindra:
250°C	après 1,5 heures
de 120 à 245°C	après 5,5 heures
de 120 à 195°C	après 8,5 heures
inférieure à 120°C	après 12 heures

Fig. 15

Exploitation de la chaleur résiduelle

Si vous programmez l'arrêt automatique du four, celui-ci s'éteindra en effet avec quelques minutes d'avance. De cette façon, la chaleur résiduelle à l'intérieur du four achèvera la cuisson, ce qui permet d'économiser de l'énergie. Les indications sur l'afficheur resteront quand même allumées jusqu'à la fin du temps de cuisson régle.

Cette fonction spéciale n'est pas active si le temps de cuisson réglé est inférieur à 15 minutes.

Blocage de sécurité pour les enfants

Il est possible de bloquer les commandes du four pour éviter que les enfants puissent allumer l'appareil lorsqu'ils jouent.

— Si le four est allumé, éteignez-le en appuyant sur la touche ①.

—Appuyez simultanément sur les touches et “—“ et maintenez la pression pendant 3 secondes au moins. Un bref signal sonore se fera entendre et la mention ‘SAFE' (Fig. 16) apparaitra. —À ce stade, le four sera protégé. Aucune fonction de cuisson ne pourra être sélectionnée.

Pour enlever le blocage de sécurité :

—Appuyez simultanément sur les touches et “et maintenez la pression pendant 3 secondes au moins. Un bref signal sonore se fera entendre, la mention 'SAFE' apparaitra et il sera de nouveau possible d'utiliser le four (Fig. 17).

Fig. 16

Chauffage rapide

Après avoir sélectionné la fonction de cuisson voulue et réglé la température de cuisson, le four commencera à chauffer jusqu'à atteindre la température régée.

La phase de chauffage du four dure 10-15 minutes environ, selon la fonction de cuisson et la température réglée.

Si on souhaite atteindre la température réglée en moins de temps, on peut utiliser la fonction 'Chauffage rapide'.

1) Allumez le four en appuyant sur la touche ①. 2) Sélectionnez la fonction de cuisson comme décrit dans les pages précédentes. 3) Reglez la température à l'aide des touches “—” et “+”. L'indication de la température clignotera sur l'afficheur. 4) Appuyez sur la touche B. La mention "FHU" apparaitra sur l'afficheur (Fig. 18). 5) En appuyant sur la touche , le symbole de la température préréglée “o” clignotera pendant environ 10 secondes, en indiquant la possibilité de mettre ultérieurement au point la température en utilisant les touches “—” et “+”. 6) Lorsque la température du four atteint le niveau régle, le programmateur émet un bref signal sonore et l'indication de la température régée apparaitra sur l'afficheur. Cette fonction peut être utilisé en sélectionnant n'importe quelle fonction de cuisson et température.

Fonction 'démo

Cette fonction peut être utilisée pour montrer la fonctionnalité du four dans les magasins et les show rooms sans aucune dépense d'énergie, à l'exception de l'éclairage du four. Pour activer cette fonction, l'appareil doit être en mode stand-by.

Appuyez sur les touches B et ^+ pendant 2 secondes environ (Fig. 19). Le système émettra un bref signal sonore.

—En appuyant sur la touche ①, la mention "id" apparaitra sur l'afficheur.

Il est possible de sélectionner toutes les fonctions du four. Le symbole du thermomètre ne clignote pas et des chiffres numériques apparaissent à la place de la mention "id".

Pour désactiver la fonction 'démo', répétez les opérations décrites ci-dessus.

Code erreur

Le programmeur électronique effectue constamment un test diagnostic du système. Si certains paramètres ne sont pas corrects, par exemple à cause d'une utilisation incorrecte du four, l'unité de contrôle désactivera les fonctions en cours d'utilisation et le code erreur correspondant apparaitra sur l'afficheur (Fig. 20).

Pour plus de détails, se reporter au chapitre "Que faire si quelque chose ne va pas" à la page 73.

Fig. 19

Fig. 20

Ventilateur de refroidissement

Le ventilateur sert à refroidir le panneau de commandes et la poignée de la porte du four. Le ventilateur se met en marche ou s'arrête automatiquement lorsqu'on agit sur le sélecteur de fonctions. Afin d'éviter tout danger de surchauffe, une fois le four éteint, le ventilateur fonctionnera jusqu'à ce que la température atteigne des valeurs normales.

Thermostat de sécurité

Il coupe l'alimentation de toutes les résistances du four en cas de surchauffe imputable à un usage incorrect de l'appareil ou à la panne de certains composants. En cas de déclenchement du thermostat, il faudra faire appel au service après-vente.

Toutes les cuissons doivent être faites avec la porte du four fermée.

Ce four est équipé d'un système exclusif de cuisson qui crée une circulation naturelle d'air et la récupération continue des vapeurs de cuisson. Cet avantage permet de cuiriner dans un milieu constamment humide en maintenant les alimentents tendres à l'intérieur et croustillants à l'extérieur. De plus, les temps de cuisson et les consommations d'énergie sont extrêmement réduits. La vapeur s'est créée durant la cuisson sort au moment de l'ouverture de la porte. Ce phénomène est absolument naturel. Au moment de l'ouverture de la porte du four, durant la phase de cuisson ou à la fin de cette dernière, faire attention à la bouffée d'air chaud qui sort du four.

L'air chauffé par les deux résistances en bas et en haut du four se répartit dans l'enceinte de façon homogène. Enfourner sur la glissière centrale. Utiliser les glissières en haut ou en bas pour un chauffage plus accentué dans la partie supérieure ou inférieure des alimentés.

Chaleur tournante

L'air chaud est réparti uniformément et très rapidement dans le four par un ventilateur. La circulation horizontale d'air chaud à température uniforme permet la multicuisson : plusieurs plats similaires ou différents cuisent ensemble sans échange d'odeurs (Fig. 21). Par exemple : une tarte, des poissons ou 3 fonds de tarte à la fois. En cas de cuisson sur un niveau, enfournier sur les glissières inférieures pour mieux contrôler la cuisson. La chaleur pulsée permet en outre la stérilisation des bocaux et le séchage de fruits et champignons.

Cuisson au grill

La viande et le poisson à cuire au grill doivent être légèrement huilés et toujours placés sur

la grille; celle-ci doit être placée sur le niveau le plus proche ou le plus éloigné du grill afin de doser la cuisson pour ne pas risquer de brûler le mets en superficie ou bien de le laisser cru à l'intérieur. La grille peut être utilisée avec le côte bombé placé vers le haut ou bien vers le bas; la lèchefrite doit être placée au premier niveau. Presque toutes les viandes peuvent être cuites au grill, à l'exception de quelques viandes maigres de gibier et du "polpettone" à l'italienne.

Cuisson à chaleur pulsée

Avec ce type de cuisson, CHOISSEZ une température max. de 200°C

Elle correspond au fonctionnement alterné du grill et du ventilateur (réchauffage à convection). Ce type de cuisson permet à la chaleur de pénétrer graduellement à l'intérieur de la nourriture sans exposer la superficie de celle-ci pendant un temps trop long à l'action directe du grill.

Convient aux :

viandes épaisses, volailles, poissons entiers par ex. : truites, maquereaux, mulets.

Pâtisserie

La pâtisserie demande en général une température modérée (150° à 200°C) et un préchauffage de 10 minutes environ.

Pour la bonne réussite de vos préparations, n'ouvrir la porte du four qu'après écoulement de 3/4 du temps de cuisson.

Les mélanges battus doivent se décoller de la cuillère avec une certaine difficulté, car une fluidité excessive prolongerait inutillement le temps de cuisson. Dans le cas de préparations à base de pâte brisée qui doivent être garnies avec une farce très humide, pour obtenir une pâte toujours bien croustillante il suffira de cuire le fond de tarte pour 2/3 avant de le garnir.

Après la tarte sera enfournée à nouveau pour

compléter la cuisson.

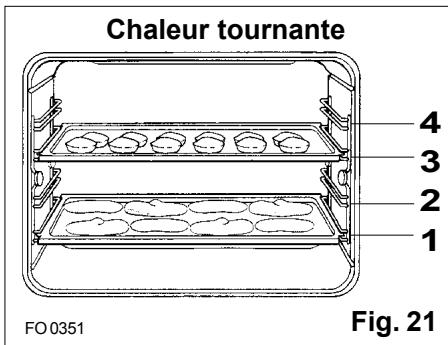

Si on a enfourné simultanément deux tôles à gâteaux (cuisson par chaleur tournante), nous conseillons de laisser une glissière libre entre les deux (Fig. 21).

Vande et poissons

La viande devrait peser 1 kg au moins. Les viandes rouges très tendres, à cuire saignantes, doivent être cuites à une température très élevée (200°-250°C) pour conserver tout leur jus.

Pour les viandes blanches, les volailles et les poissonsCHOISIR une temperature plus basse (150^ - 175^)

Les ingrédients du jus seront mis directement dans le plat allant au four si le temps de cuisson est court, autrement ils seront ajoutés au cours de la première demi-heure. Pour contrôler le degré de cuisson, presser la viande avec une cuillère. Si la pièce est cuite à point, la viande ne cédera pas.

Prévoir un temps de cuisson plus court pour le rosbif et le filet.

Les rôts de viande et les volailles peuvent être placés directement sur la grille support, dans ce cas il faudra glisser la lèchefrite dans un gradin situé en dessous. Glissez la grille support de plat dans les rails. Les rôts peuvent également être placés dans des plats en terre cuite ou verre résistant à la chaleur.

Attendre 15 minutes au moins avant de découper la viande de façon que le jus se stabilise. Verser de l'eau dans la lèchefrite pour diminuer la formation de fumées à l'intérieur du four. Si l'eau devait se consommer pendant la cuisson, il faudra en ajouter d'autre, pour éviter la formation de vapeur.

Après la cuisson, tenir les plats au chaud dans le four à la température minimale.

Conseils pour la cuisson au grill

Presque toute la viande peut être grillée, exception faite pour quelques viandes maigres de gibier et les rouleaux de viande hachée.

Placer les viandes et poissons, après les avoir huilés, directement sur la grille. Celle-ci sera placée à la hauteur convenant au moyen à

l'aliment à cuire. Suivant l'épaisseur de la pièce, on tournera la convexede la grille vers le haut ou vers le bas. Glisser la lèchefrite dans la 1re glissière en partant du bas.

Un voile d'eau dans la lèchefrite facilitera le nettoyage du four.

Effectuer toutes les cuissons porte fermée.

L'éclairage du four est en fonctionnement pendant la cuisson.

Attention!

Ne placez jamais d'objets tout en bas du four et ne recouvrez jamais cette partie d'aluminium pendant la cuisson. Cela pourrait entraîner une surchauffe qui affecterait la cuisson de vos mets et endommagerait l'émail de votre four. Placez toujours les plats, poêles résistantes à la chaleur et feuilles d'aluminium sur la grille de votre four, en hauteur.

Temps de cuisson

Les temps de cuisson peuvent varier légèrement selon la nature et le volume des différentes préparations.

Nous vous conseillons de surveiller vos premières préparations, car en réalisant les mêmes plats dans les mêmes conditions vous obtiendrez toujours les mêmes résultats.

Les temps et les températures indiqués dans les tableaux sont disponibles à titre indicatif. Nous vous conseillons de consulter les tableaux des cuissons pour les premières utilisations du four, en les ajustant ensuite à vos exigences et à vos habitudes.

Tableaux de cuisson Cuisson traditionnelle et à chaleur tournante

Poids(en gr.)	ALIMENTS	Cuisson traditionnelle		Cuisson à chaleur tournante		Temps de cuissonen minutes	NOTES
		Niveau4321	temp.°C	Niveau4321	temp.°C
	Gâteaux
	Pétris/levés	2	170	2 (1 et 3)*	160	45 ~ 60	Dans un moule à gâteau
	Pâté à sablés	2	170	2 (1 et 3)*	160	20 ~ 30	Dans un moule à gâteau
	Gâteau au fromage blanc	1	160	2	150	60 ~ 80	Dans un moule à gâteau
	Gâteau aux pommes	1	180	2 (1 et 3)*	170	40 ~ 60	Dans un moule à gâteau
	Strudel	2	175	2	150	60 ~ 80
	Tarte à la confiture	2	175	2 (1 et 3)*	160	30 ~ 40
	Cake aux fruits	1	175	1	160	45 ~ 60	Dans un moule à pain
	Généoise	1	175	2 (1 et 3)*	160	30 ~ 40	Dans un moule à gâteau
	Christmas cake	1	170	1	160	40 ~ 60	Dans un moule à gâteau
	Gâteau aux prunes	1	170	1	160	50 ~ 60	Dans un moule à pain
	Petits gâteaux	2	175	2 (1 et 3)*	160	25 ~ 35	Sur plaque de cuisson
	Biscuits	2	160	2 (1 et 3)*	150	20 ~ 30	Sur plaque de cuisson
	Meringues	2	100	2 (1 et 3)*	100	90 ~ 120	Sur plaque de cuisson
	Buns	2	190	2 (1 et 3)*	180	12 ~ 20	Sur plaque de cuisson
	Pâtisserie : Choux	2	200	2 (1 et 3)*	190	15 ~ 25	Sur plaque de cuisson
	PAIN ET PIZZA
1000	Pain blanc	1	190	2	180	40 ~ 60	1-2 pains
500	Pain de seigle	1	190	1	180	30 ~ 45	Moule à pain
500	Petits pains	2	200	2 (1 et 3)*	175	20 ~ 35	6-8 pains
250	Pizza	1	210	2 (1 et 3)*	190	15 ~ 30	Dans un moule
	FLANS
	Soufflé de pâtes	2	200	2 (1 et 3)*	175	40 ~ 50	Dans un plat
	Flan de légumes	2	200	2 (1 et 3)*	175	45 ~ 60	Dans un plat
	Quiches	1	200	2 (1 et 3)*	180	35 ~ 45	Dans un plat
	Lasagne	2	180	2	160	45 ~ 60	Dans un plat
	Cannelloni	2	200	2	175	40 ~ 55	Dans un plat
	VIANDES
1000	Boeuf	2	190	2	175	50 ~ 70	Sur grille
1200	Porc	2	180	2	175	100 ~ 130	Sur grille
1000	Veau	2	190	2	175	90 ~ 120	Sur grille
1500	Roast-beef à l'anglaise saignant	2	210	2	200	50 ~ 60	Sur grille
1500	à point	2	210	2	200	60 ~ 70	Sur grille
1500	bien cuit	2	210	2	200	70 ~ 80	Sur grille
2000	Epaule de porc	2	180	2	170	120 ~ 150	Avec la couenne
1200	Jarret de porc	2	180	2	160	100 ~ 120	2 pièces
1200	Agneau	2	190	2	175	110 ~ 130	Gigot
1000	Poulet	2	190	2	175	60 ~ 80	Entier
4000	Dinde	2	180	2	160	210 ~ 240	Entière
1500	Canard	2	175	2	160	120 ~ 150	Entier
3000	Oie	2	175	2	160	150 ~ 200	Entière
1200	Lapin	2	190	2	175	60 ~ 80	Ragoût
1500	Lievre	2	190	2	175	150 ~ 200	Ragoût
800	Faisan	2	190	2	175	90 ~ 120	Entier
	Pain de viandePOISSONS	2	180	2	160	40 ~ 60	Moule à pain
1200	Truite/Dorade	2	190	2 (1 et 3)*	175	30 ~ 40	3-4 poissons
1500	Thon/Saumon	2	190	2 (1 et 3)*	175	25 ~ 35	4-6 fillets

(*) Si vous souhaitez faire cuire plusieurs plats en même temps, il est conseillé de les placer aux hauteurs indiquées entre parenthèses.

Grilloir traditionnel (^**) -

ALIMENTS	Quantité		Grilloir		Temps cuisson
	Mor- ceaux	Gr.	Niveau	tempé- rature °C	Dessus	Dessous
Filet	4	800	3	max	12 ~ 15	12 ~ 14
Beefsteaks	4	600	3	max	10 ~ 12	6 ~ 8
Saucisses	8	—	3	max	12 ~ 15	10 ~ 12
Côtes de porc	4	600	3	max	12 ~ 16	12 ~ 14
Poulet (coupé en deux)	2	1000	3	max	30 ~ 35	25 ~ 30
Brochettes	4	—	3	max	10 ~ 15	10 ~ 12
Poulet (Blancs)	4	400	3	max	12 ~ 15	12 ~ 14
Hamburger	6	600	3	max	10 ~ 15	8 ~ 10
Poisson (Filets)	4	400	3	max	12 ~ 14	10 ~ 12
Sandwiches	4-6	—	3	max	5 ~ 7	—
Toast	4-6	—	3	max	2~4	2 ~ 3

Grillade ventilée (^**)

ALIMENTS	Poids (en gr.)	Grillade ventilée		Temps cuisson
		Niveau	tempé-rature °C	Dessus	Dessous
Roulé de dinde	1000	3	200	20~30	30~40
Poulet (coupe en deux)	1000	3	200	20~30	25~30
Cuisses de poulet	—	3	200	15~18	15~20
Caille	500	3	200	20~25	25~30
Gratin de lé gumes	—	3	200		20~25
Coquilles St. Jacques	—	3	200		15~20
Maquereau	—	3	200	10~15	15~20
Tranches de poisson	800	3	200	8~10	12~15

Cuisson Pizza (^**)

POIDS ENGR.	ALIMENTS	Cuisson Pizza		Temps de cuisson ∑en minutes	NOTES
		Niveau 4 3 2 1	tempé-rature °C
700	Pizza, grande	1	200	15 ~ 25	Sur plaque
500	Pizza, petite	1	200	10 ~ 20	Dans un moule or sur grille
500	Petits pains	1	200	15 ~ 25	Dans un moule

Les températures du four ne sont présentées qu'à titre indicatif. Il pourra s'avérer nécessaire d'augmenter ou de baisser les températures en fonction des goûts et besoins individuels. Les temps de cuisson indiqués dans le tableau n'incluent pas le préchauffage. Il est conseillé, particulièrement pour la cuisson de gâteaux, pizza et pain, de préchauffer le four pendant environ 10 minutes avant d'enfournier. Les temps de cuisson indiqués dans le tableau n'incluent pas le préchauffage. Il est conseillé de préchauffer le four pendant environ 10 minutes avant d'enfourner.

Entretien

Eteindre le four et le laisser refroidir avant d'effectuer tout nettoyage. L'appareil ne peut être nettoyé à la vapeur chaude ni avec appareil à jet de vapeur chaude. ATTENTION: Débrancher le four avant tout nettoyage.

Le nettoyage du four est indispensable pour un usage de longue durée de l'appareil. A cet effet procéder comme suit: • effectuer le nettoyage lorsque le four est froid; • nettoyer les parties émaillées avec de l'eau tiède savonneuse. Eviter l'emploi de produits abrasifs qui pourraient les rayer; • les parties en acier inox doivent être nettoyées après usage avec de l'eau et essuyées avec un chiffon doux; • pour le nettoyage de l'intérieur du four utiliser de l'eau chaude savonneuse ou des produits d'entretien classiques vendus dans le commerce; • nettoyer les surfaces vitrées lorsqu'elles sont froides. N'utiliser jamais de produits abrasifs ou d'objets tranchants.

Conseils utiles pour l'entretien du four

L'émail du four est extrêmement résistant et pas du tout délicat. De toute façon, des gouttes de jus de fruits ou de sauces peuvent provoquer l'apparition de taches indélébiles. La formation de taches sur l'émail ne promet pas le fonctionnement du four. Nettoyer à fond le four après chaque usage. En effet, à ce moment, les dépôts de graisse et autres s'enlèvent facilement. Si vous les y laissiez, une fumée et une odeur âcre se dégageraient à la cuisson suivante.

Nettoyage de la porte du four

Pour nettoyer complètement la porte du four, il est conseillé de la démonter en suivant les instructions suivantes:

• Ouvrez complètement la porte ; soulevez les petites languettes situées sur les deux charnières et les tournez à fond, en direction de la porte,
• refermez la porte de façon à lui faire toucher les languettes, poussez de nouveau la porte comme si vous vouliez la fermer et tirez-la vers l'extérieur en l'enlevant de son support (Fig. 22);
• déposez-la sur un plan horizontal. Après le nettoyage, replacer la porte en effectuant les opérations décrites ci-dessus dans l'ordre inverse.

La porte est en position seulement si les languettes sont complètement calées sur les charnières.

Modèles en inox ou aluminium :

Il est conseillé de nettoyer la porte du four à l'aide d'une éponge humide. Séchez ensuite avec un chiffon doux.

N'utilisez jamais de laine d'acier, d'acides ni de produits abrasifs car ils abîmeraient la surface de votre four.

Suivez la même procédure pour nettoyer le panneau de commande de votre four.

Fig. 22

Remplacement de l'ampoule du four

Débrancher l'appareil. Dévisser la calotte (Fig. 23). Enlever l'ampoule et la replacer par une autre ayant les mêmes caractéristiques et apte à supporter des températures élevées (300^) : tension 230 V, 50 Hz ; puissance 15 W, culot E14.

Remonter la calotte et brancher à nouveau l'appareil.

Élément chauffant basculant

L'élément chauffant supérieur de notre four est basculant.

Avant toute opération, débrancher l'appareil.

Pour rendre plus aisé le nettoyage de l'intérieur du four, l'élément chauffant supérieur (chaleur supérieure et grill) peut être basculé.

• Dévissez les vis moletées (Fig. 24). La première fois que vous faites cette opération, nous vous recommandons d'utiliser un tournevis.
• Basculez l'élément chauffant vers le bas.
• Maintenant vous pouvez nettoyer la surface du four (voir les indications générales pour le nettoyage).
• Remettre l'élément chauffant à sa place et visser les vis ôtées précédemment.

Vérifier la position correcte de l'objet.

Fig. 23

Fig. 24

Que faire si quelque chose ne va pas

Plusieurs problèmes de fonctionnement peuvent dépendre de simples opérations d'entretien ou d'oublis et peuvent facilement être résolus sans que l'intervention de l'Assistance Technique soit nécessaire.

PROBLEMÉ	SOLUTION
■ Le four ne marche pas.	◆Vérifiez si les boutons sont régés correctement pour la cuisson et répêze les opérations décrites dans le livret. ou ◆Contrôlez les interrupteurs de sécurité («disjoncteurs différentiels») de l'installation électrique. Si la panne se situe au niveau de l'installation, adresse-vous à un électricien.
■ La lumière à l'intérieur du four ne s'allume pas.	◆Mettez le sélecteur sur une fonction. ou ◆Achetez dans un Centre d'Assistance une ampoule pour haute températures et montez-la en suivant les instructions fournies au chapitre «Entretien» duprésent livret d'instructions.
■ La cuisson au four est trop lente ou trop rapide.	◆Consultuez le contenu duprésent livret.
■ De l'humidité se forme sur les aliments et à l'intérieur du four.	◆Ne laissez pas les alimentents dans le four plus de 15-20 minutes après la fin de la cuisson.
■ Le code erreur E40 apparaît sur l'afficheur duprogrammateur.	◆Eteignez l'appareil et laisserze-le refroidir. Appuyez sur le bouton ALLUMÉ / ÉTEINT pour allumer l'appareil.
■ Un code erreur autre que E40 apparaît sur l'afficheur duprogrammateur.	◆Prenoze note de ce code d'erreur et contactez un centre de service après-vente autorisé.

Puissance des éléments

Elément sole	1000 W
Elément voyage	800 W
Eléments sole + voyage	1800 W
Grilloir simple	1650 W
Grilloir double	2450 W
Chaleur tournante	2000 W
Cuisson "Pizza"	3000 W
Lampe four	15 W
Ventilateur de refroidissement	20 W
Moteur de la turbine	30 W
Puisance max. absorbée	3065 W
Tension d'utilisation (50Hz)	230 V

Dimensions de la niche

Hauteur	mm 593
Largeur	mm 560
Profondeur	mm 550

Intérieur du four

Hauteur	mm 335
Largeur	mm 405
Profondeur	mm 400
Volume utile	1 53
Thermostat four régliable de 50°C à 250 °C

Cet appareil est conforme aux Directives Communautaires CEE suivantes:

73/23-90/683 (Basse Tension) ; 89/336 (Compatibilité Electromagnétique) ; 93/68 (Directives Générales) ; et modifications successives.

Les instructions suivantes sont destinées à l'installateur qualifié pour lui permettre d'exécuter les opérations d'installation et de branchement de la manière, tout en respectant la législation et les normes en vigueur.

Les opérations ne doivent être effectuées que par des techniciens qualifiés.

Branchement électrique

Le branchement devra être exécuté en respectant les normes en vigueur.

Avant de procéder au branchement, assurez-vous que :

• les plombs ainsi que l'installation électrique domestique sont en mesure de supporter la charge de l'appareil (voir la plaque signalétique);
• l'installation d'alimentation est dotée d'une mise à la terre efficace, conformément aux normes et aux dispositions légales en vigueur;
• La prise ou le disjoncteur omnipolaire utilisés pour le branchement sont facilement accessibles avec l'appareillage installé.

L'appareil est livré sans câble d'alimentation. Monter un câble s'adaptant à l'alimentation disponible, avec fiche normalisée, pour la charge indiquée sur la plaque signalétique. Le câble doit être muni de trois conducteurs. Celui de mise à la terre est repéré jaune/vert. Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm. Le conducteur de mise à la terre jaune/vert ne doit pas être coupé par l'interrupteur.

Le conducteur de mise à la terre jaune/vert doit être de

2 ou 3 cm plus longs que les autres câbles. Le câble d'alimentation sera positionné de façon à ce qu'à aucun point il ne devra atteindre une température supérieure de 50°C à la température ambiante.

Après le branchement, les éléments chauffants seront essayés en les faisant fonctionner pendant 3 min (env.

Les câbles d'alimentation adaptés sont ceux énumérés ci-dessous, il est souvent nécessaire de respecter la section nécessaire du câble : H07 RN-F, H05 RN-F, H05 RR-F, H05 VV-F, H05 V2V2-F (T90), H05 BB-F.

Branchement électrique à la plaque à bornes

Le four est équipé d'une plaque à bornes à 3 pôles dont les conducteurs sont prédisposés pour fonctionner en 230 V monophasé (Fig. 25).

Le Constructeur décline toute responsabilité au cas où les normes de prévention des accidents ne seraient pas respectées.

Fig. 25

Encastrement

Pour le bon fonctionnement de l'ensemble de cuisson encastré dans un meuble ou dans toute autre niche prévue à cet effet, il est indispensable que ces derniers possèdent les caractéristiques appropriées. Encastrer l'appareil de façon à ce qu'il touche aux meubles de cuisine voisins. Cela dans le but d'éviter que l'on puisse entrainer accidentellement en contact avec les parties électriques. En outre, toutes les pièces de protection de l'appareil — aussi un éventuel panneau de protection, p. ex. lorsqu'il est placé à la fin ou au commencement des éléments de cuisine — devront être fixées de telle façon qu'elles ne pourront être enlevées qu'à l'aide d'un outil. Cet appareil peut être adossé avec sa partie postérieure et un des côtés à d'autres appareils, à des meubles de cuisine ou à parois ayant une hauteur supérieure, tandis que l'autre côté doit être adossé à des meubles ou appareils ayant la même hauteur.

Encastrement

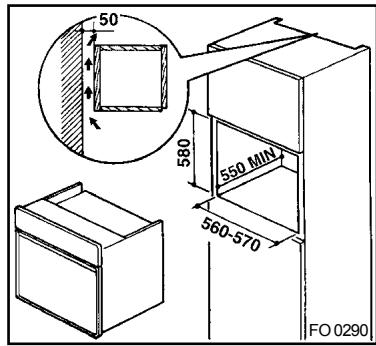

La niche devra avoir les dimensions indiquées dans les Fig. 27 ou 28.

Fixation dans le meuble

• Placer l'appareil dans la niche de meuble.
• Ouvrir la porte du four et fixer le corps du four au meuble à l'aide de quatre vis à bois s'adaptant aux trous pratiqués à cet effet sur les montants latéraux (Fig. 29).

Fig. 26

Fig. 27

Fig. 29

Conditions de garantie pour benelux

En cas d'appel en garantie aux fins de réparation gratuite, l'original de la facture d'achat correspondante ou la quittance doit être produit ou envoyé avec l'appareil à réparer.

Declaration de conditions de garantie

Nos appareils sont produits avec le plus grand soin. Malgré cela, un défaut peut toujours se présenter.

Notre service clientèle se chargera de réparer ceci sur demande, pendant ou après la période de garantie.

La durée de vie de l'appareil n'en sera pas pour autant amputée.

La présente déclaration de conditions de garantie est basée sur la Directive de l'Union Européenne 99/

44/CE et les dispositions du Code Civil. Les droits légaux dont le consommateur dispose au titre de cette

La législation ne peut être altérée par la présente déclaration de conditions de garantie.

Cette déclaration ne porte pas atteinte aux obligations de garantie du vendeur envers l'utilisateur final.

L'appareil est garanti dans le cadre et dans le respect des conditions suivantes.

1. Compte tenu des dispositions stipulées aux paragraphes 2 à 15, nous remédierons sans frais à toute défectuosité qui se manifeste au cours de la période de 24 mois à compter de la date de livraison de l'appareil au premier consommateur final. Ces conditions de garantie ne sont pas d'application en cas d'utilisation à des fins professionnelles ou de façon équivalente.
2. La prestation sous garantie implique que l'appareil est remis dans l'état qu'il avait avant que la défectuosité ne survienne. Les composants défectueux sont remplacés ou réparés. Les composants remplacés sans frais deviennent notre propriété.
3. Afin d'éviter des dommages plus sévères, la défectuosité doit immédiatement être portée à notre connaissance.
4. L'application de la garantie est soumise à la production par le consommateur des preuves d'achat avec la date d'achat et la date de livraison.
5. La garantie n'interviendra pas si des dommages causés à des pièces délicates, telles que le verre (vitrocéramique), les matières synthétiques et le caoutchouc, résultat d'une mauvaise utilisation.
6. Il ne peut pas être fait appel à la garantie pour des anomalies bénignes qui n'affectent pas la valeur et la solidité générales de l'appareil.
7. L'obligation de garantie perd ses effets lorsque les défectuosités sont causées par :
8. une réaction chimique ou electrolychimique provoquée par l'eau, des conditions environnementales anormales en général, des conditions de fonctionnement inadaptées,
9. un contact avec des produits agressifs.
10. ées par une installation ou un montage inadéquat, par un manque d'entretien, ou par le non-respect des indications de montage et d'utilisation, ne seront pas davantage couvertes par la garantie.
11. Ne sont pas couvertes par la garantie, les déf èces de rechange non d'origine.
12. Les appareils aisément transportables doivent être délivrés ou envoyés au service clientèle. Les interventions à domicile ne peuvent s'entrevoir que pour des appareils volumineux ou pour des appareils encastrables.
13. Si des appareils sont encastrés, sous-encastrés, fixés ou suspendus de telle sorte que le retrait et la remise en place de ceux-ci dans leur niche d'encastrment prennent plus d'une demi-heure, les frais de prestation qui en découlent seront portés en compte. Les dommages connexes causés par ces opérations de retrait et de remise en place sont à charge de l'utilisateur.
14. Si au cours de la période de garantie, la réparation répétée d'une même défectuosité n'est pas conduisante, ou si les frais de réparations sont jugés disproportionnés, le remplacement de l'appareil défectueux par un autre de même valeur peut être complié en concertation avec le consommateur. Dans ce cas nous nous réservons le droit de réclamer une participation financière calculée au prorata de la période d'utilisation écoulée.
15. La réparation sous garantie n'entraîne pas de prolongation de la période normale de garantie, ni le départ d'un nouveau cycle de garantie.
16. Nous octroyons une garantie de douze mois sur les réparations, limitée à la même défectuosité.
17. Hormis les cas où une responsabilité est imposée légalement, cette déclaration de conditions de garantie exclut toute indemnisation de dommages extérieurs à l'appareil dont le consommateur voudrait faire prévaloir les droits. Dans le cas d'une responsabilité reconnaue légalement, la compensation n'excèdera pas la valeur d'achat de l'appareil.

Ces conditions de garantie sont valables uniquement pour des appareils achetés et utilisés en Belgique. Pour les appareils exportés, l'utilisateur doit d'abord s'assurer qu'ils satisfont aux conditions techniques (p. ex. : la tension, la fréquence, les prescriptions d'installation, le type de gaz, etc.) pour le pays concerné, et qu'ils supportent les conditions climatiques et environnementales locales. Pour les appareils achetés à l'étranger, l'utilisateur doit d'abord s'assurer qu'ils répondent bien aux qualifications requises en Belgique. Des adaptations indispensables ou souhaitées ne sont pas couvertes par la garantie et ne sont pas possibles dans tous les cas.

Le service clientèle se tient à votre disposition, également après expiration de la période de garantie. Adresse de notre service clientèle :
