MODE D'EMPLOI WDE1080 ZANKER
Instructions d'utilisation et avis de montage
IGV 658.0
Avertissements et conseils importants
Il est très important que cette notice d'utilisation soit conservée avec l'appareil pour toute future consultation. Si cet appareil avait été vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation le suive de façon à ce que l'utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.
Ces avertissements sont disponibles pour votre sécurité et pour celle d'autrui. Nous vous prions donc de les lire attentivement avant d'installer et d'utiliser l'appareil.
Installation
Cet appareil est lourd. Faites attention lors du déplacement. Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. Tous travaux électriques nécessaires à l'installation de l'appareil ne seront confiés qu'à un electricien qualifié. Tous travaux hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un plombier qualifié.
Sécurité des enfants
- Cet appareil a été conçu pour être utilisé par des adultes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet. Il faut donc garder les emballages hors de la portée des enfants. Il faut donc garder les produits de lavage dans un endroit sûr, hors de la portée des enfants.
Conseils d'utilisation
- eil. N'ouvre pas la porte de votre lave-vaiselle quand celui-ci est en marche. Arrêtez-le toujours avant. N'utilisez que des produits de lavage prévus pour des lave-vaisselle ménagers. Fermez toujours la porte après avoir chargé ou sorti la vaisselle. Une porte ouverte représente toujours un danger.
- Ne vous appuyez pas et ne vous asseyez pas sur la porte de l'appareil lorsqu'elle est ouverte.
- Débranchez toujours la prise de courant et fermez le robinet d'eau après l'utilisation de l'appareil.
- Faites particulièrement attention lorsque vous nettoyez le fond de la porte et les charnières parce que les extrémités métalliques peuvent occasionner des blessures. Cet appareil doit être réparé par un service agréé avec des pièces détachées d'origine. En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou de graves dérèglements.
Protection de l'environnement
Tous les matériaux marqués par le symbole sont recyclables. Pour qu'ils puissent être recyclés, il est nécessaire de les déposer dans les déchetteries prévues à cet effet (renseignez-vous auprès des autorités locales). Quand votre appareil devient trop vieux et que vous ne voulez plus vous en servir, ayez soin de le rendre inutilisable avant de vous en débarrasser. Les enfants risquent de s'enfermer dans le lave-vaisselle, ce qui risque de mettre leur vie en danger. Débranchez la prise et décrochez le câble d'alimentation. Mettez la fermeture de la porte hors service de façon à ce que personne ne puisse s'y enfermer. - Participez à la protection de l'environnement en utilisant les moyens autorisés pour vous débarrasser de votre appareil usage.
Sommaire
Avertissements et conseils importants 27
Guide pour l'utilisation de ce mode d'emploi 28
Description de l'appareil 29
Le bandeau de commandes 30
Mise en service 32
L'adoucisseur d'eau 32
Le produit de rangement 34
Le produit de lavage 35
Chargement de votre appareil 36
Rangement de la vaisselle 36
Réglage en hauteur du panier supérieur 37
Nos consels 38
Programmes de lavage 39
Comment faire votre vaisselle 40
Entretien 41
Nettoyage intérieur 41

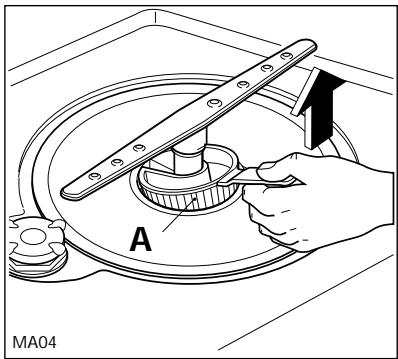

Nettoyage du filtre central 41
Nettoyage du grand contrôle 41
Nettoyage extérieur 42
En cas d'absence prolongée 42
Précautions contre le gel 42
Déplacement de l'ordinateur 42
En cas d'anomalie de fonctionnement 43
Sécurités anti-inondation 44

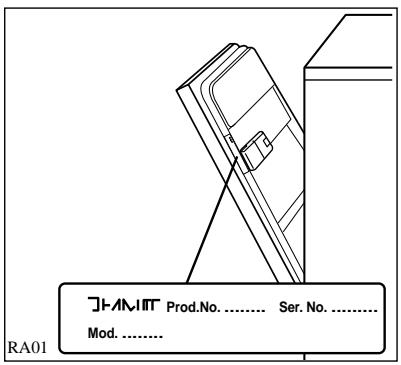

Service après-vente 44
Instructions pour l'installation 45
Caractéristiques techniques 45

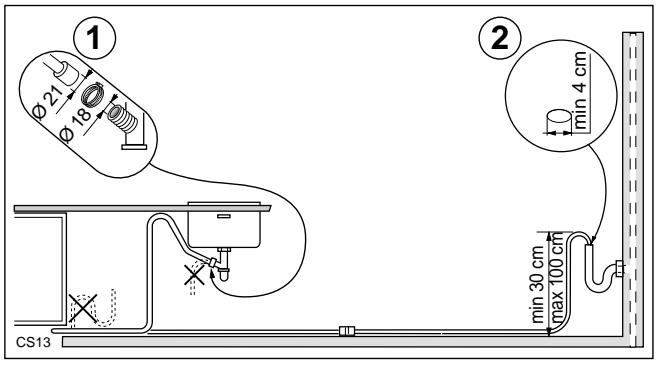

Raccordement d'eau 46
Évacuation d'eau 47
Raccordement électrique 47
Encastrement 48

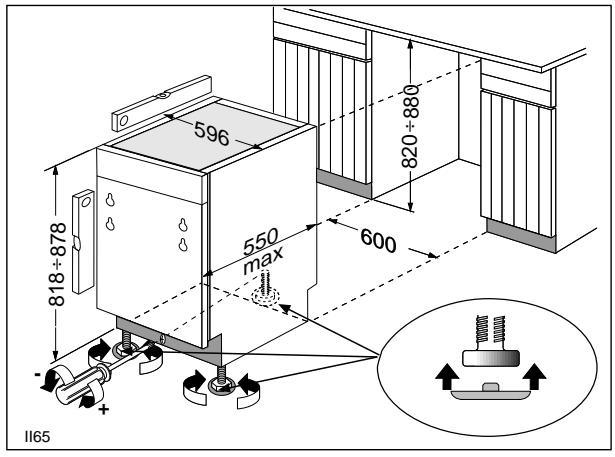

Ajustement de la hauteur de l'appareil 48
Application du panneau de porte 49
Installation du protecteur anti-buée 50
Application des profilés latéraux 50
Fixation aux meubles adjacents 50
Réglage du balancement de la porte 50

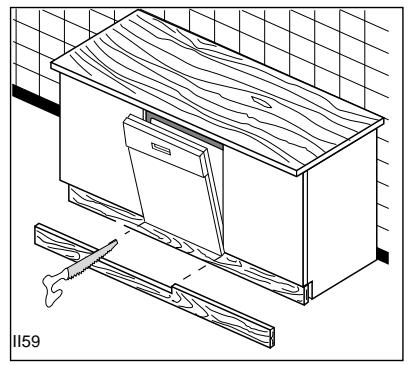

Adaptation du socle 51
Guide pour l'utilisation de ce mode d'emploi
Vous trouverez les symboles suivants dans le texte pour vous guider dans les instructions:
Avertissements et conseils importants
Instructions pas à pas
Conseils d'utilisation
Protection de l'environnement

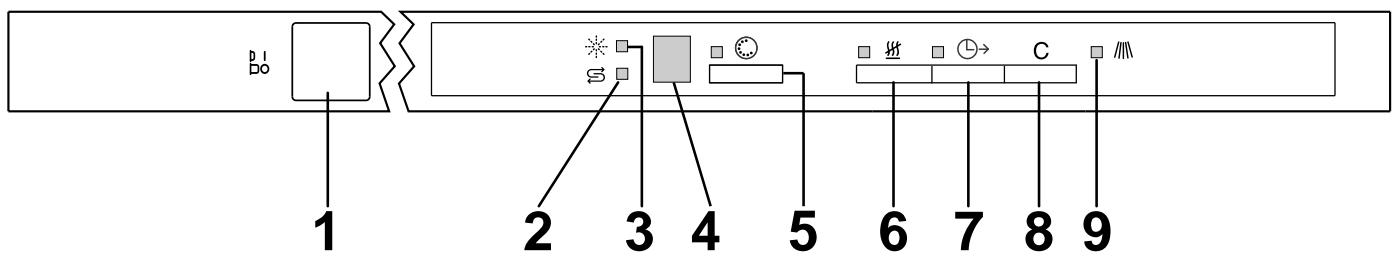

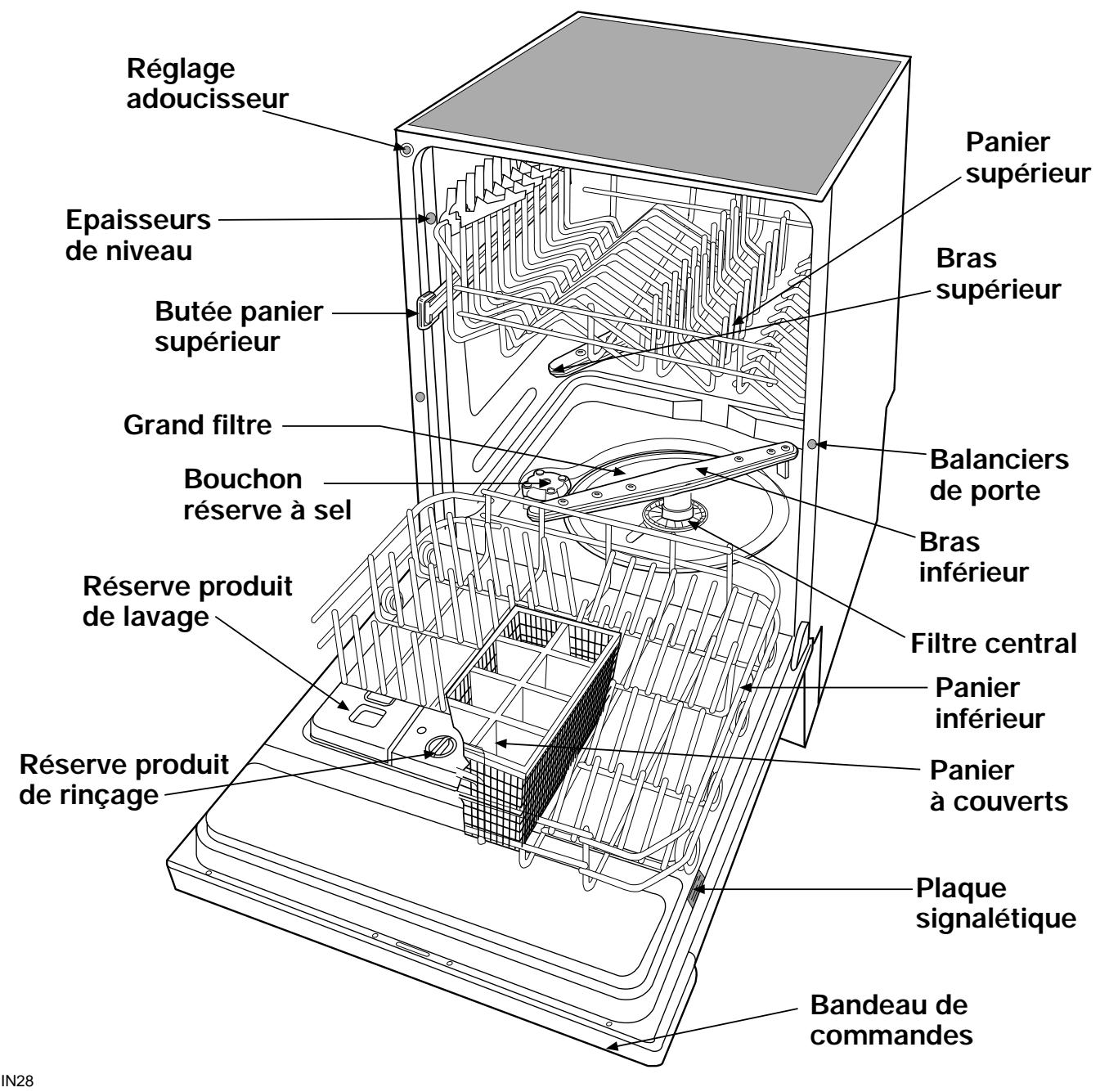

Le bandeau de commandes
Dans ce lave-vaisselle, qui a été conçu pour se confondre complètement avec les meubles de cuisine, les commandes se trouvent dans le haut de la porte. Pour pouvoir utiliser les commandes, il faut laisser la porte légèrement entrouverte.
Des signaux sonores vous informant des opérations que le lave-vaisselle est en train d'exécuter.
Signal sonore de "commande acceptée
Si on appuie sur une touche quelconque, il y a un signal sonore bref qui indique que l'appareil a accepté la commande reçue; si vous n'entendez aucun son, quand vous appuyez sur une touche, ceci signifie qu'il y a déjà un programme en cours ou que le programme sélectionné ne prévoit pas cette fonction.
Signal sonore de "départ de programme
Un signal sonore continu d'une seconde environ, que l'on entend uniquement lorsqu'on ferme la porte, indique que le programme de lavage est en train de démarrer.

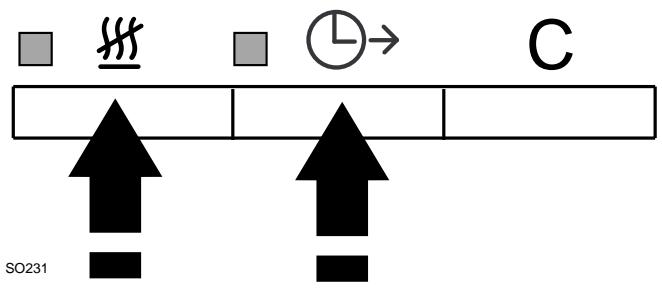

Signal sonore de "fin de programme
Un signal sonore intermittent de la durée globale de cinq secondes vous indique que le programme de lavage est terminé.
Si vous voulez éliminer ces signaux sonores, appuyez en même temps sur les touches de "Séchage économique" et de "Démarrage retardé" pendant 3 secondes, jusqu'à ce que vous entendiez trois signaux sonores brefs.
Pour rétablir le signal sonore, appuyez de nouveau en même temps sur les deux touches pendant trois secondes, jusqu'à ce que vous entendiez le signal sonore bref de "commande acceptée".
Marche
Appuyez sur cette touche pour préparer le lave-vaisselle à recevoir des instructions (choix du programme de lavage, options de séchage, démarrage retardé, etc.).
Les lampes témoins de contrôle du sel et du produit de rinceage clignotent s'il manque de sel et du produit de rinceage, et celle de la sélection des programmes se met à clignoter.
Sur l'affichage numérique, il y a le numéro "1" qui apparait. Il s'agit du premier programme qu'il est possible de sélectionner (Lavage d'atte).
Arrêt
Quand le programme de lavage est terminé, le lave-vaisselle s'arrête automatiquement (un signal sonore intermittent de la durée de 5 secondes environ vous prévient) et sur l'affichage, il y a un segment horizontal qui fait son apparition en clignotant.
Pour éteindre le lave-vaisselle à la fin du programme, il suffit d'appuyer de nouveau sur cette touche.
2. Voyant de contrôle de la réserve de sel régissant
Il s'allume quand le réservoir de sel est vide.
3. Voyant de contrôle de la réserve de produit de rinceage
Il s'allume quand la réserve de produit de rinceage est vide.
5. Touche de sélection des programmes
Pour sélectionner le programme de lavage voulu, il faut appuyer sur cette touche jusqu'au moment où l'on voit apparaitre sur l'affichage numérique le numéro qui correspond au programme choisi (cf. guide "Programmes de lavage").
Pour faire démarrer le programme, il suffit de fermer la porte du lave-vaisselle. Un signal sonore long (d'une seconde environ) vous prévient que le programme est en train de démarrer.
6. Touche de sélection "séchage économique
En appuyant sur cette touche, on élimine le réchauffage de l'eau du dernier rinçage, ce qui permet d'économiser du courant.
La lampe témoiN s'allume.
Dans ce cas, la vaisselle ne s'est pas automatiquement dans l'appareil.
Si la lampe témoin est éteinte, la phase de séchage se fait complètement.
7. Touche de “démarrage retardé
Elle permet de retarder le démarage du programme pour une période qui va d'un minimum d'une heure à un maximum de neuf heures.
Comment retarder le démarrage du programme:
Lorsqu'on appuie sur la touche, le numéro "0" apparait sur l'affichage.
En appuyant de nouveau sur la touche, on peut sélectionner le nombre d'heures de retard pour le démarrage du programme, jusqu'à un maximum de 9.
Exemple : si vous avez sélectionné le numéro "2", le programme de lavage commence au bout de deux heures.
Pour effacer le démarriage retardé du programme, appuyez sur la touche jusqu'à ce que le numéro "0" apparaisse.
Fermez la porte du lave-vaisselle pour faire partir le compte à rebours ; un signal sonore (long d'une seconde environ) vous prévient du fait que la fonction est enclenchée. En rouvrant la porte, vous pourrez voir sur l'affichage en heures combien de temps il reste jusqu'au départ du programme.
Un point clignotant sur l'affichage numérique indique que le démarrage retardé est enclenché. L'ouverture de la porte n'a pas d'effet sur le compte à rebours qui a commencé.
Pendant le compte à rebours, si vous tirez sur l'affichage qui est le numéro du programme sélectionné, appuyez sur la touche de sélection des programmes.
Après avoir enclenché le compte à rebours, si vous voulez annuler le démarage retardé en fermant la porte, appuyez sur la touche "Annulation/Changement" pendant 2 secondes environ, jusqu'à ce que le signal sonore bref de "commande acceptée" se fasse entendre.
8. Touche
Si vous souhaitez annuler un programme déjà en cours, ou modifier une programmation, appuyez sur cette touche pendant deux secondes environ, jusqu'à ce que le signal sonore bref de "commande acceptée" se fasse entendre. Sur l'affichage on voit réapparaître le numéro "1" du premier programme à sélectionner (Lavage d'attente), tandis que la lampe témoin de sélection des programmes clignote pour indiquer que le lave-vaisselle est revenu à zéro et qu'il est possible de sélectionner un nouveau programme et de nouvelles options.
9. Lampe témoin pour programme intensif
Elle s'allume quand on sélectionne le programme intensif avec prélavage à l'eau chaude : programme indiqué pour les casseroles et la vaisselle particulièrement sale.
Avant d'utiliser votre lave-vaisselle pour la première fois:
Assurez-vous que les raccordements électrique et hydraulique soient conformes aux instructions d'installation. Régalez l'adoucisseur d'eau. Remplissez le réservoir du sel. Mettez du produit de rinceage dans le réservoir prévu à cet effet.
L'adoucisseur d'eau
Suivant les localités, l'eau contient une quantité variable de sels calcaires et minéraux.
Plus la teneur en sels est élevée et plus l'eau est «dure».
Le lave-vaisselle est muni d'un adoucisseur et, utilisant du sel régénérant spécial pour lave-vaisselle, il fournit une eau dépourvue de calcaire (adoucie) pour les opérations de lavage.
L'adoucisseur peut traiter une eau ayant une dureté atteignant 120 °TH et possède niveaux de réglage.
Vous pouvez demander le degré de dureté de votre eau à la Compagnie Locale des Eaux.
L'adoucisseur est réglé d'origine au niveau 4.
Vous pouvez sélectionner un niveau de réglage différent de celui qui a été prévu en usine, en vous servant des touches de sélection des programmes de lavage.
Pour sélectionner un nouveau niveau, il suffit de procéder de la façon suivante:
- Appuyez sur la touche Marche/Arrêt pour permettre le lave-vaisselle sous tension.

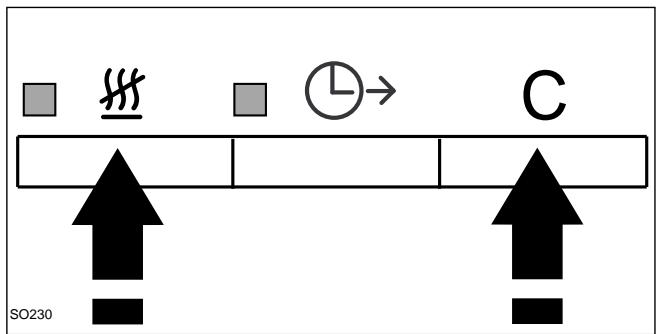

- Appuyez en même temps pendant 5 secondes environ sur les touches de "Séchage économique" et "Annulation/Changement" jusqu'à ce que le signal sonore bref de "commande acceptée" se fasse entendre. Sur l'affichage, on doit apparaître le numéro "4" du niveau programmé en usine.
- Appuyez sur la touche de "Séchage économique" autant de fois qu'il le faut pour faire apparaître le niveau voulu sur l'affichage. La lampe témoin correspondante clignote pour vous signaler que c'est la touche sur laquelle il faut appuyer. À chaque pression, on augmente d'un niveau.
- Au bout de 5 secondes, si on n'appuie plus sur cette touche, l'appareil se remet sur la programmation précédente et mémorise le niveau sélectionné.
| Niveau | Dureté de l'eau | ||
| °dH degrés allemands | °TH degrés français | PPM (Parts par millions) | |
| 0 | <4 | 0-8 | 0-80 |
| 1 | 5-8 | 9-14 | 81-140 |
| 2 | 9-11 | 15-20 | 141-200 |
| 3 | 12-17 | 21-30 | 201-300 |
| 4 | 18-22 | 31-40 | 301-400 |
| 5 | 23-28 | 41-50 | 401-500 |
| 6 | 29-33 | 51-60 | 501-600 |
| 7 | 34-39 | 61-70 | 601-700 |
| 8 | 40-45- | 71-80 | 701-800 |
| 9 | 46-67 | 81-120 | 801-1200 |
Remplissage du réservoir de sel
Si la durée de votre eau correspond au niveau 0, il n'est pas nécessaire d'utiliser de Sel régénérant, ni d'effectuer de réglage car elle est déjà douce.
N'utiliser que du sel spécifique pour lave-vaisselle.
N'importe quel type de sel qui n'est spécifiquement destiné aux lave-vaisselle, spécialement le sel de cuisine, provoque des dégâts à l'adoucisseur.
Utilisez régulièrement le sel regénérant à partir du niveau 1.
Le replissage du réservoir doit être effectué juste avant de commencer un programme de lavage, à l'exclusion du programme «Lavage d'attente», ceci afin d'éviter que d'éventuels grains de sel ou de l'eau salée ne provoquent la formation de rouille.
Pour remplir le réservoir:
- Dévissez et ôtez le bouchon du réservoir.
- Versez environ un litre d'eau dans le réservoir (ceci n'est indispensable que la première fois).

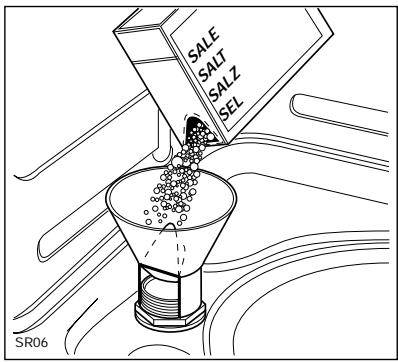

- A l'aide de l'entonnoir livré avec l'appareil, versez dans le réservoir 1.5 à 1.8 kg de sel.
Le réservoir de sel contient toujours de l'eau. Il est donc normal que celle-ci déborde lorsque vous versez du sel dans ce réservoir.
- Revissez soigneusement le bouchon en vous assurant qu'il n'y ait pas de sel sur le filetage et sur le joint.
- Revisser hermétiquement le bouchon.
Par la suite, il suffit d'ajouter périodiquement du sel dans le réservoir. Cette opération est à effectuer chaque fois que le voyant de contrôle du sel sur le bandeau de commande s'allume.
L'indicateur se trouvant sur le bandeau, qui signale qu'il faut ajouter du sel, reste allumé jusqu'à 2 - 6 heures après que l'opération ait été effectuée, si le lave-vaisselle reste allumé. Si on utilise un type de sel qui se dissolve lentement, cette période peut même durer plus longtemps encore. Ceci ne compromet pas le fonctionnement de l'appareil.
Le produit de rinçage
Ce produit évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage.
L'admission du produit de rinçage se fait automatiquement au moment du dernier rinçage.
Le réservoir situé à l'intérieur de la porte peut contenir environ 110 ml de produit de rinçage, quantité suffisante pour 16 à 40 programmes de lavage, en fonction de la dose programmée.

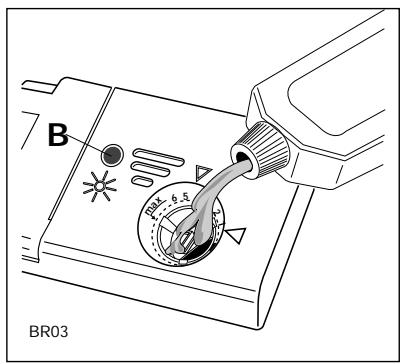

Remplissage du réservoir de produit de rangement:

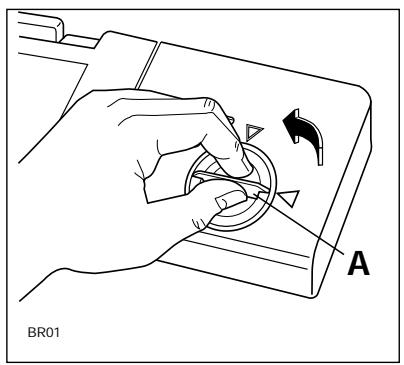

- Ouvrez le réservoir en tournant le bouchon (A) vers la gauche.
- Versez le produit de rinceage dans la goulotte de replissage, jusqu'à ce que le réservoir soit plein. Le témoin (B) situé à gauche présente alors une coloration AS FRE.
- Ajoutez à nouveau du produit de rinceage lorsque le voyant sur le bandeau de commande clignote.
Refermez bien le bouchon
Ne versez jamais de produit de lavage dans le réservoir de produit de rinceage.
Le liquide qui s'est éventuellement écoulé hors du réservoir pendant le remplissage doit être soigneusement nettoyé à l'aide d'un papier absorbant, ceci afin d'éviter une importante formation de mousse au lavage suivant.
Dosage du produit

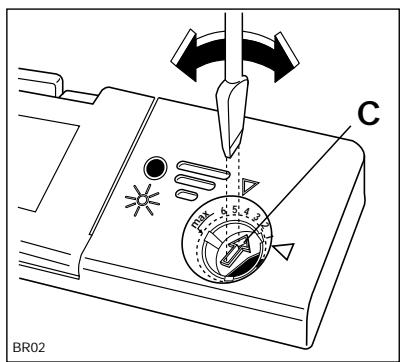

Selon les résultats de lavage obtenus, vous réglerez la dose de produit en agissant sur le sélecteur à 6 positions (C) situé à l'intérieur de la goulotte de replissage (position 1 dose minimum, position 6 dose maximum).
Démarrez sur la position 3.
Augmentez graduellement la dose si vous observez sur la vaisselle des gouttes d'eau ou des taches de calcaire; diminuez la dose au contraire si vous notez la présence de rayures blanchâtres.
Le produit de lavage
N'utilise que des produits de lavage pour des lave-vaisselles ménagers.

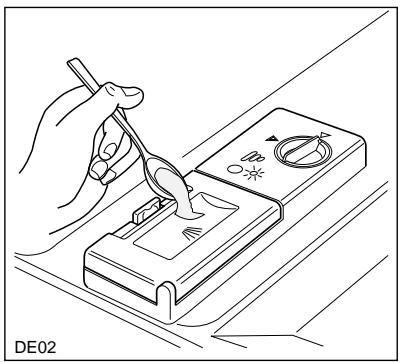

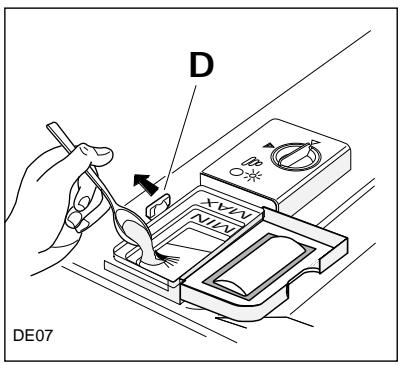

Pour replir le bac à détergent, procéder comme suit:
- Ouvrir le distributeur situé à l'avant de la contre-porte, si le couvercle est fermé actionner le cliquet de fermeture (D).
- Ajouter le détergent en suivant les recommandations données dans le "Programmes de lavage".
Les produits de lavage n'étant pas tous identiques, consulter également les instructions figurant sur les emballages. Pour bien doser le produit, il y a deux repères à l'intérieur du bac:
- MIN = 15 ml
- MAX = 30 ml
- Refermer le couvercle.
- Ajoutez de toute façon une petite dose de produit au-dessus du couvercle du bac pour tous les programmes avec un prélavage, en suivant les instructions du tableau «Programmes de lavage».
Nous vous rappelons que le produit de lavage ne pourrait garantir une propreté complète s'il est employé en quantité insuffisante ; s'il est employé en excès, il n'améliorera pas les résultats et constituera un gaspillage. Ne pas excéder dans l'emploi de produit de lavage pour contribuer à la limitation de la pollution de l'environnement.
Dans le cas des nouveaux produits de lavage compacts, avec un degré d'alcali réduit ; qu'il est possible de trouver maintenant dans le commerce, les substances difficilement dégradables sont remplacées par des enzymes naturelles, qui ne polluent pas l'environnement.
Ces enzymes agissant déjà à une température de 50°C. En utilisant le programme Bio, on obtient les mêmes résultats de lavage qu'avec un produit traditionnel à 65°C.
Lorsqu'on lave de la vaisselle avec des produits compacts ne contenant pas de phosphates, il vaut mieux remplir l'adoucisseur de sel, même lorsque la dureur de l'eau est de 7°TH. Autrement, cela pourrait empêcher la vaisselle de briller.

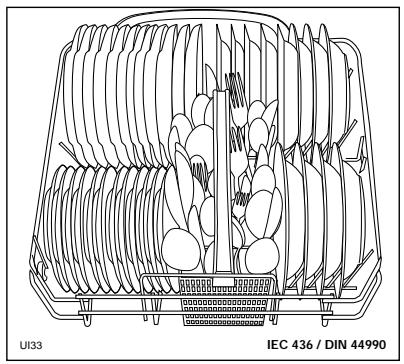

Rangement de la vaisselle
Avant de placer la vaisselle dans l'appareil, débarrasssez-la de tous les déchets alimentaires qui boucheraient les filtres et réduiraient l'efficacité du lavage.
Ne lavez pas en machine de la vaisselle de petite dimension qui pourrait facilement sortir des paniers.
Tirez les paniers pour charger la vaisselle.
Le panier inférieur

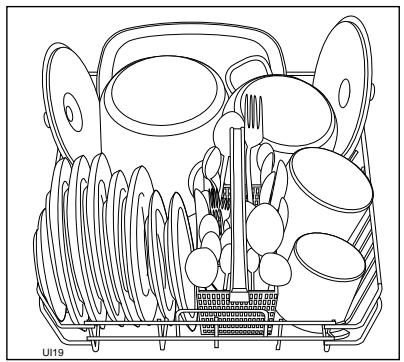

Le panier inférieur est destiné à recevoir les casseroles, les couvercles, les assiettes (jusqu'à 27 cm de diamètre), les saladiers, les couverts, etc.
Les plats et les grands couvercles seront disposés de préférence autour du panier, de manière à ne pas gêner la rotation du bras supérieur.

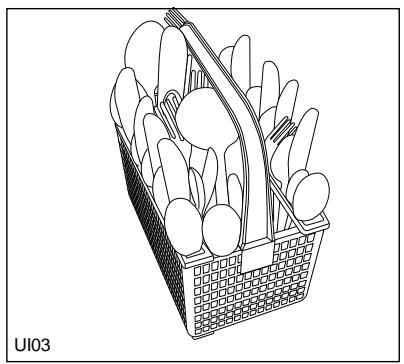

Les couteaux longs placés verticalement constituent un danger potentiel.
Les couverts et utensiles longs (louches) ou tranchants, comme les couteaux à découper, doivent être placés horizontalement dans le panier supérieur.
Faites attention lorsque vous chargez ou sortez des objets tranchants comme des couteaux.
On placera les couverts dans le petit panier amovible, les manches tournés vers le bas.
Si ces derniers traversent le fond du panier et risquent de gêner la rotation du bras inférieur, retournez-les.
Intercalez les cuillères entre les autres couverts pour éviter qu'elles ne s'emboitent.
Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox.
Disposez-les dans le panier portecouverts, séparés des autres.
Placez les cuillères à dessert, les couteaux et les petits couverts dans les compartiments latéraux du panier.

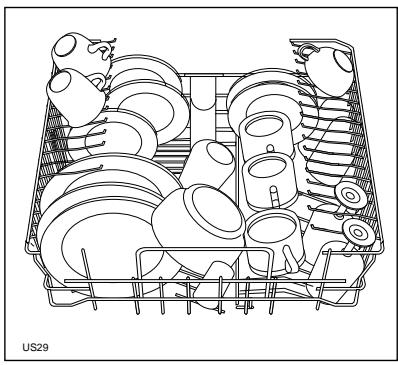

Le panier supérieur
Le panier supérieur est prévu pour recevoir des assiettes (à dessert, soucoupes, plates et creuses jusqu'à 24 cm de diamètre), des saladiers, des tasses et des verres.
Les verres à pied peuvent être suspendus aux portes-tasses.
Il est préférible de ranger les objets légers (recepits en plastique) dans le panier supérieur et de les disposer de façon à ce qu'ils ne se retournent pas.
Avant de fermer la porte, assurez-vous que les bras puissent tourner librement.

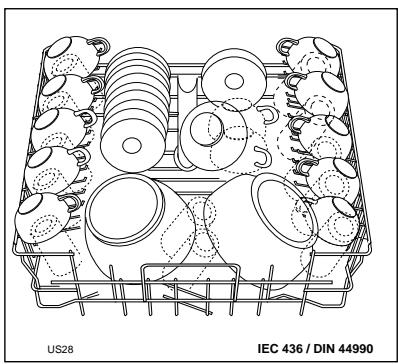

Réglage en hauteur du panier supérieur
Si vous nevez laver des assiettes très grandes (plus de 27 et jusqu'à 31 cm de diamètre), vous pouvez les disposer dans le panier inférieur après avoir placé dans la position la plus haute le panier supérieur.
- Tournez vers l'extérieur les butées avant (A) du panier supérieur, puis ôtez le panier.
- Glissez le panier dans la position la plus haute et remettez les butées (A) dans la position d'origine.
Après cette opération, il ne sera pas possible de ranger dans le panier supérieur des assiettes ayant plus de 20 cm de diamètre et d'utiliser les portes-tasses.
Fermez toujours la porte après avoir chargé ou sorti la vaisselle. Une porte ouverte représente toujours un danger.
Pour économiser de l'énergie
Rangez la vaisselle sale dans les paniers immédiatement après usage. Ne procédez au lavage que lorsque la machine est complètement chargée.
Effectuez éventuellement le programme
«Lavage d'attente» (voir le tableau)
«Programmes de lavage») pour éviter que les résidus ne sèchent trop avant le lavage complet.
Il est inutile de passer au préalable la vaisselle sous l'eau courante.
Sélectionnez un programme économique en présence de vaisselle peu sale, en suivant les indications reportées dans le tableau
Programmes de lavage.
Pour obtenir les valeurs résultats de lavage
Les casseroles contenant des aliments attachés ou brûlés doivent faire l'objet d'un trempage préalable.
Disposez toujours les casseroles, les tasses, les verres, etc., tournés vers le bas.
Inclinez légèrement les objets bombés pour faciliter le passage de l'eau.
En évitant le contact entre les pièces de vaisselle, on obtiendra plusieurs résultats de lavage.
Nous conseillons de laisser la porte de l'appareil entrouverte en fin de programme pour permettre le séchage naturel de la vaisselle.
Attendez quelques minutes avant de sortir la vaisselle; vous obtiendrez plusieurs résultats de séchage.
Videz d'abord le panier inférieur, puis celui du dessus; vous évitez ainsi que la vaisselle du panier supérieur goutte sur la vaisselle du panier inférieur.
Vaisselle non indiquée pour le lavage en lave-vaisselle
La vaisselle suivante n'est pas indiquée pour le lavage en lave-vaisselle (bien qu'elle soit vendue comme pouvant être lavée en machine):
- Les couverts avec manche en bois ou en corne ou constitués d'éléments collés
- Les couverts en bronze
- Les casseroles avec manche en bois
- Les objets en aluminium
- Les objets en cristal
- Cristal
- Objets en plastique
- Porcelaines anciennes ou peintes à la main
Certaines décorations ne sont pas garanties pour résister au lavage en machine et peuvent perdre leurs couleurs.
Les objets en cristal et en plastique, si leur lavage en machine n'est pas garanti, devront être lavés à la main.
Certaines qualités de verre peuvent devenir opaques après de nombreux lavages en machine.
Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox.
Disposez-les dans le panier porte-couverts, séparés des autres.
Les objets en fer ou en fonte peuvent rouiller et tacher d'autres pièces de vaisselle.
L'aluminium a tendance à noircir, le cuivre, l'étain et le laiton ont tendance à se tacher.
En cas de doute, prenez contact avec le fabricant de l'objet.
Au moment où vous achetez de la nouvelle vaisselle, vérifiez si elle est indiquée pour le lavage en machine.
Programmes de lavage
| Programme | Degré de salissure et type de vaiselle | Touché à enforcer | Doses conseillées de produit de lavage | Description du cycle | |
| dans le réservoir | sur le couvercle du réservoir | ||||
| 1 LAVAGE D'ATTENTE | Tous types de salissures. Chargement partiel devant être complété plus tard dans la journée. | Marche Arrêt | / | / | 1 rincege à froid; (pour éviter que les résidues d'aliments ne sèchent sur la vaiselle). |
| 2 PROGRAMME INTENSIF 70°c | Très sale. Casseroles et vaiselle varieée | Marche Arrêt | 25 g | 10 g | Prélavage à 55°C Lavoage à 70°C 2 rinceges à froid 1 rincege à 65°C Séchage à l'air chaud |
| *3 NORMAL 65°c AVEC PRÉLAVAGE | Normalement sale. Casseroles et vaiselle varieée | Marche Arrêt | 25 g | 5 g | Prélavage à l'eau froide Lavoage à 65°C 1 rincege à froid 1 rincege à 65°C Séchage à l'air chaud |
| *4 BIO 50°c AVEC PRÉLAVAGE | Normalement sale. Vaiselle varieée | Marche Arrêt | 25 g | 5 g | Prélavage à l'eau froide Lavoage à 50°C 1 rincege à froid 1 rincege à 65°C Séchage à l'air chaud |
| 5 ÉCONOMIQUE 55°c AVEC PRÉLAVAGE | Normalement sale. Vaiselle varieée | Marche Arrêt | 25 g | 5 g | Prélavage à l'eau froide Lavoage à 55°C 1 rincege à froid 1 rincege à 65°C Séchage à l'air chaud |
| 6 BIO 50°c SANS PRÉLAVAGE | Légèrement sale. Vaiselle varieée | Marche Arrêt | 25 g | / | Lavoage à 50°C 1 rincege à froid 1 rincege à 65°C Séchage à l'air chaud |
| 7 ÉCONOMIQUE 55°c SANS PRÉLAVAGE | Légèrement sale. Vaiselle varieée | Marche Arrêt | 25 g | / | Lavoage à 55°C 1 rincege à froid 1 rincege à 65°C Séchage à l'air chaud |
| 8 DÉLICAT 45°c SANS PRÉLAVAGE | Légèrement sale. Cristaux Porcelaine | Marche Arrêt | 20 g | / | Lavoage à 45°C 1 rincege à froid 1 rincege à 55°C Séchage à l'air chaud |
| **9 LAVAGE RAPIDE 55°c | Légèrement sale. Vaiselle varieée et vaiselle pour buffets | Marche Arrêt | 25 g | / | Lavoage à 55°C 1 rincege à froid 1 rincege à 55°C |
* Pour instituts d'essais conformément IEC 436/din 44990
- Programme 3 (NORMAL 65°c AVEC PRÉLAVAGE) avec type A et programme 4 (BIO 50°c AVEC PRÉLAVAGE) avec produit de lavage type B;
- Sélecteur du produit de rinçage sur la position 3.
- Capacité standard de 12 couverts;
- Dose de produit conseillée : 25 g dans le réservoir, 5 g sur le couvercle du réservoir.
C'est un programme spécial qui permet de laver, en peu de temps (40 mn. environ), un chargement complet d'assiettes, verres, et vaisselle peu sale (sauf les cassetoles) en permettant leur utilisation immédiate.
1. Vérifiez la propriété des filtres
Vérifier qu'ils soient propres et correctement positionnés (voir paragraphe "Entretien").
3. Disposez la vaisse dans l'appareil
Débarrasssez la vaisselle des résidus alimentaires.
Tirez le panier inférieur et placez-y casseroles, assiettes et couverts.
Tirez le panier supérieur et placez-y assiettes, verres, tasses etc.
Poussez les paniers à l'intérieur de la machine.
5. Dosez le produit de lavage
Versez la dose correcte de produit de lavage dans le distributeur, suivant les indications du tableau "Programmes de lavage".
6. Sélectionnez le programme
Pour sélectionner le programme laissez la porte entrouverte.
Appuyez sur la touche "Marche/Arrêt".
Appuyez sur la touche de sélection des programmes, jusqu'à ce que vous lisiez le chiffre qui correspond au programme choisi sur l'affichage. Le lampadaire témoin continue à clignoter, tant que le programme ne démarre pas.
Vous pouvez aussi sélectionner:
"Séchage économique": en appuyant sur la touche correspondante. La lampe témoin s'allume.
"Démarrage retardé" : en appuyant sur la touche correspondante, jusqu'à ce que les heures de début voulues apparaisent.
7. Mettez le lave-vaisselle en marche
Fermez la porte du lave-vaisselle; un signal sonore vous indique que le programme commence.
Si vous avez sélectionné le démarrage retardé, le lave-vaisselle commence le compte à rebours et on peut sur l'affichage combien de temps il reste, en heures, jusqu'au début du programme.
Un point clignotant indique que la fonction est déclenchée.
Une fois que le temps de retard programmé est passé, le processus se met en marche automatiquement. Si vous pouvez interrompre le programme en cours, ouvrez la porte, faites ressortir la touche "Marche/Arrêt". Pour remettre l'appareil en fonctionnement, enclenchez cette touche et fermez la porte; le cycle de lavage reprendra là où il a été interrompu.
8. Fin de programme
Le lave-vaisselle s'arrête automatiquement. Un signal sonore intermittent, qui dure 5 secondes environ, vous indique que le programme est terminé.
Sur l'affichage, on voit un segment horizontal qui clignote. Ce signal reste jusqu'à ce que l'on appuie sur la touche de sélection de programmes.
9. Arrêt du lave-vaisselle
Pour éteindre l'appareil, ouvrez la porte et appuyez sur la touche "Marche/Arrêt".
10. Annulation du programme
Pour annuler un programme de lavage en cours, appuyez sur la touche "Annulation/Changement" jusqu'à ce qu'un signal sonore bref de "commande acceptée" se fasse entendre. Sur l'affichage, on voit apparaitre le numéro "1" du premier programme qu'il est possible de selectionner et la lampe témoin de selection de programmes clignote. La programmation précédente a été annulée et il est possible de selectionner un nouveau programme.
Nettoyage intérieur
Nettoyez les joints d'étanchéité de la porte et les distributeurs de produit de lavage et de rinçage avec un chiffon humide.
Tous les trois mois, effectuez un programme de lavage à 65°C sans vaisselle et avec du produit de lavage.
Nettoyage du filtre central
(après chaque lavage)
Les résidus d'aliments peuvent s'accumuler dans le filtre central (A) et il faut les éliminer périodiquement en rinçant le filtre sous l'eau courante.
Pour sortir le filtre central:
Il suffit de le retirer à l'aide de la poignée.
Une fois le nettoyage effectué, remontez le filtre dans son emplacement d'origine, en poussant jusqu'à ce qu'il soit bien engagé.
Nettoyage du grand filtre
(Tous les deux mois)
Si nécessaire, nettoyez le grand filtre (B) des deux côtés, sous l'eau courante et en vous aidant d'une petite brosse.

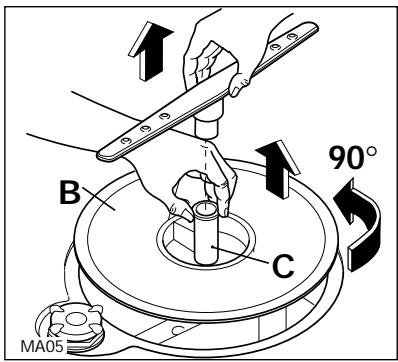

Pour le nettoyage du grand filtre:
- Ôtez le bras rotatif en le tirant vers haut.
- Tournez la colonne (C) de 90°C en sens inverse des aiguilles d'une montre, puis sortez le filtré.
- Pour remonter le filtré, inversez les opérations ci-dessus.
- Assurez-vous que le filtre est dans la position correcte, la poignée du filtre doit être positionnée vers l'avant de l'appareil.
N'utilisez jamais le lave-vaisselle sans filtres.
Un positionnement incorrect des filtres entraîne de mauvais résultats de lavage.
Le nettoyage des filtres est indispensable pour que l'appareil marche de façon optimale.
Nettoyage extérieur
Nettoyez régulièrement les surfaces extérieures de l'appareil et le bandeau de commande avec un chiffon doux humide et, si nécessaire, uniquement avec des détergents doux. N'employez jamais de produits abrasifs ou de solvants (acétone, trichloréthylène, etc.).
En cas d'absence prolongée
Si vous ne devez pas utiliser l'appareil pendant un certain temps, il est conseillé de :
- Débrancher la prise de courant et couper l'arrivée d'eau.
- Remplir le réservoir de produit de rince.
- Laisser la porte entrouverte pour éviter la formation de mauvaises odeurs.
- Laissez l'intérieur de l'appareil propre.
Précautions contre le gel
Evitez de placer l'appareil dans un local où la température est inférieure à 0°C.
Si cela était le cas, vidangez l'appareil, fermez le robinet d'arrivée d'eau, débranchez le tuyau d'arrivée d'eau et videz-le.
Si vous devez déplacer l'appareil (lors d'un déménagement, etc...)
- Débranchez-le;
- Fermez le robinet d'arrivée d'eau;
- Retirez les tuyaux d'arrivée d'eau et de décharge;
- Tirez l'appareil hors de sa niche ainsi que les tuyaux.
Évitez, si possible, de trop incliner l'appareil pendant le transport.
En cas d'anomalie de fonctionnement
Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli, et il est possible d'y remédier facilement sans avoir recours à un technicien.
Si vous constatez une anomalie de fonctionnement, reportez-vous au texte ci-dessous avant de faire appel au Service APRÈS-Vente. Dans la majorité des cas, vous pourrez y remédier vous-même.
Ce lave-vaisselle est équipé de certains systèmes d'alarme qui peuvent vous aider à déterminer rapidement la cause de pannes eventuelles.
Sur l'affichage numérique, il y a les signaux d'alarme suivants qui apparaissent, sous forme de lettres (A, C, F, L, H, P) qui clignotent.
Le lave-vaisselle ne démarre pas ou se bloque pendant le fonctionnement ; toutes les lampes témoins sont éteintes, sauf la dette sur l'affichage numérique, et toutes les touches sont inactives, sauf la touche Marche/Arrêt.
| Symptôme | Code erreur | Solution |
| La machine ne démarre pas L'eau n'arrive pas à la machine | Alarme A | ■ La porte n'est pas bien fermée. ■ L'appareil n'est pas bien branché. ■ Enforcez bien la fiche dans la prise. ■ Absence de courant à la prise. ■ Le robinet est fermé. ■ Coupure générale d'eau. ■ Le tuyau d'arrivée est pié. Redresser le tuyau. ■ Le filtre dans le tuyau d'arrivée est obstrué. Nettoyez le filtre dans l'extrémité du tuyau d'arrivée. |
| Les filtres sont bouchés | Alarme F | ■ Nettoyez les filtres (voir "Entretien"). ■ Les bras de lavage ne tournent pas. Assurez-vous que la vaisselle est chargée correctement. |
| La machine n'évacue pas l'eau | Alarme P | ■ Le tuyau d'évacuation est pié. Redresser le tuyau. ■ L'évier est peut être bloqué. Eliminer ce qui bloque l'évier. ■ La rallonge du tuyau d'évacuation ne convient pas. Suívez attentionivement les instructions de branchement pour l'évacuation. ■ L'évacuation au mur est sans ventilation. |
| Général | Alarmes C, L, H | ■ Éteignez le lave-vaisselle: rallumez-le et faites redémarrer le programme de lavage. Si l'alarme recommence, prévenez le service après-vente. |
| Trop de bruit pendant le lavage | ■ Les pieces de vaisselle se cognent entre elles. ■ Les bras de lavage touchent la vaisselle. | |
| La porte se ferme difficilement | ■ Le lave-vaisselle n'est pas de niveau ou n'a pas été correctement encastré. | |
| Traces de calcaire | ■ Absence de produit de rinçage ou quantité insuffisante. ■ Manque de sel régérangerant ou le réglage de l'adoucisseur ne correspond pas à la durée de l'eau. |
| Symptôme | Solution |
| La vaisse n'est pas propre | ■ Les paniers sont trop chargés.■ La vaisse n'est pas correctement placée.■ Les bras de lavage sont bloqués.■ Les trous des bras sont obstrués.■ Les filtres sont bouchés.■ Les filtres ne sont pas bien mis en place.■ Le produit de lavage n'est pas bien dosé ou ne convient pas.■ Le produit de lavage est devenu dur ou il est de mauvaise qualité.■ Le programme de lavage ne convient pas au type de salissure. |
| Vaisse mal séchée | ■ La vaisse est restée trop longtemps dans l'appareil. |
Si à la suite de ces contrôles, le mauvais fonctionnement persiste, adressez-vous au Service Après-Vente en indiquant le défaut observé, le modèle de l'appareil (Mod.), le numéro du produit (Prod. No.) et le numéro de fabrication (Ser. No.) inscrits sur la plaque signalétique, située sur le côté droit de la porte de votre lave-vaisselle.
Sécurités anti-inondation
La machine est munie de deux systèmes de sécurité supplémentaires anti-inondation ayant les caractéristiques suivantes :
- Place sur le tuyau d'arrivée d'eau (voir «Raccordement d'eau»), il intervient en cas de rupture du tuyau d'arrivée en bloquant le passage de l'eau. Il est actif même lorsque la machine est éteinte.
- Place sur le fond de la machine, il intervient en cas de fuites d'eau à l'intérieur de la machine. Il est actif pendant le fonctionnement de la machine.
Pour la réparation de la machine, faites appel au Service Après-Vente.
Cet appareil doit être réparé par un personnel autorisé, et des pièces détachées d'origine doivent uniquement être utilisées. Dans aucun cas vous ne devriez essayer de réparer la machine vous-même. Des réparations effectuées par des personnes inexpérimentées peuvent provoquer des dommages ou de graves dérèglements. Contactez le service après-vente le plus proche.
Exigez toujours des pièces détachées d'origine.
Instructions d'installation
Tous travaux électriques nécessaires à l'installation de l'appareil ne seront confiés qu'à un électricien qualifié
Tous travaux hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un plombier qualifié.
\section*{Caractéristiques techniques}
| DIMENSIONS | Largeur Hauteur Profondeur max. Profondeur max. avec porte ouverte | 59.6 cm 81.8 - 87.8 cm 55 cm 111.4 cm |
| TENSION/FREQUENCY PUISSANCE ABSORBEE MOTEUR LAVAGE PUISSANCE ABSORBEE ELEMENT CHAUFFANT PUISSANCE TOTALE | 230 V - 50 Hz 200 W | |
| 2100 W | ||
| 2300 W | ||
| PRESSION DE L'EAU D'ALIMENTATION | Min. Max. | 50 kPa (0.5 bar) 800 kPa (8 bar) |
| CAPACITÉ (COUVERTS STANDARD IEC) | 12 | |
| CONSOMMATIONS: | Eau Electricité | 19 l 1.4 kW/h |
Enlever tout emballage avant d'instruire l'appareil.
Placez l'appareil, si possible, à proximité d'une arrivée d'eau (robinet) et d'une évacuation.
Raccordement d'eau
Ce lave-vaisselle peut être alimenté en eau froide ou chaude jusqu'à 60°C max.
Nous vous conseillons néanmoins le raccordement à une arrivée d'eau froide.
Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs indiquées dans les caractéristiques techniques.
Votre société de distribution d'eau peut vous renseigner sur la pression de l'eau de votre région.
L'extrémité du tuyau raccordée à l'appareil peut être orientée selon les besoins, il suffit de desserrer le collier de fixation.
Évitez toute piure ou étranglement du tuyau qui pourrait empêcher ou ralentir le passage de l'eau.
Si l'appareil est branché à des conduites neuves ou n'a pas été utilisées depuis un certain temps, laisser couler l'eau pendant quelques minutes avant de brancher le tuyau d'alimentation d'eau. Vous évitez ainsi que des dépôts de sable ou de rouille puissent obstruer le petit filtre placé dans le tuyau d'alimentation.
Branchez le tuyau à un robinet avec un raccord de 3/4 ou à une prise d'eau à branchement rapide (Press Block).
Ce tuyau est muni d'un dispositif de sécurité qui bloque l'entrée de l'eau dans la machine en cas de rupture, par usure, du tuyau intérieur.
L'inconvénient est signalé par l'apparition d'un signe rouge à la fenêtre (B - ① ②).
Dans ce cas, fermez le robinet d'eau et faites changer le tuyau.

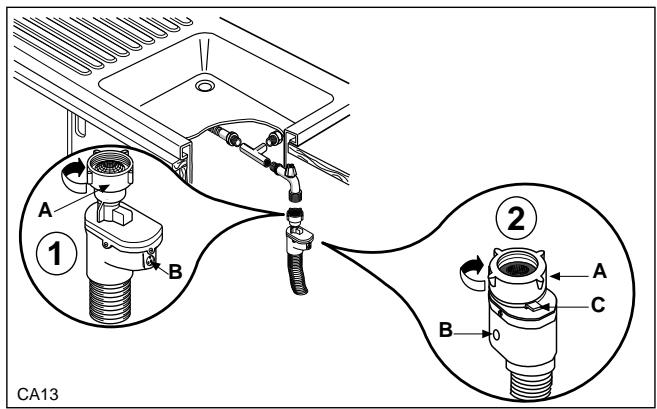

Remarque:
Uniquement pour tuyau de replissage muni de levier de sécurité qui empêche le tuyau de se dévisser.
Pour détacher le tuyau de replissage, appuyez sur le levier jaune de sécurité (C) et faites tourner la bague dans le sens inverse des aiguilles d'une montre.
Vissez correctement l'embout du tuyau (A) pour éviter les fuites d'eau.
Évacuation d'eau

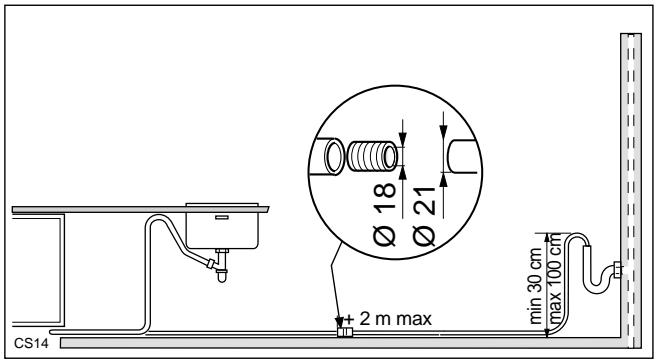

L'extrémité du tuyau d'évacuation peut être branchée :
- Au siphon de l'évier, en la fixant éventuellement avec un collier.
- À une évacuation murale pourvue d'une ventilation spéciale, ayant un diamètre intérieur d'au moins 4 cm.
Le branchement pour l'évacuation doit se couvrir à une hauteur comprise entre 30 cm (minimum) et 100 cm (maximum) du sol.
Le tuyau d'évacuation peut être orienté indifféremment vers la droite ou vers la gauche.
Évitez les pliures et les étranglements du tuyau qui pourraient empêcher ou ralentir l'écoulement de l'eau.
Une éventuelle rallonge du tuyau d'évacuation ne devra pas être supérieure à 2 mètres et son diamètre intérieur devra être égal à celui du tuyau de l'appareil.
Faites passer la rallonge sur le sol et ne la faites monter que près de la vidange.
De même, les raccords utilisés pour le branchement doivent avoir un diamètre intérieur non inférieur à celui du tuyau d'évacuation.
Raccordement électrique
Ce lave-vaisselle ne peut être branché qu'en monophase 230 V - 50Hz.
Vérifiez que votre compteur et les fusibles peuvent supporter l'intensité absorbée par la machine, compte tenu des autres appareils électriques branchés.
Utilisez un socle de prise de courant comptant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément aux normes en vigueur.
Le branchement devra être exécuté en respectant les normes en vigueur.
Notre responsabilité ne saurait être engagée, en cas d'accidents ou incidents provoqués par une mise à la terre inexistante ou défectueuse.
Cet appareil est conforme aux Directives Communautaires suivantes: - 73/23/CEE du 19/02/73 (concernant la basse tension) et modifications successives; - 89/336/CEE du 03/05/89 (concernant la compatibilité électromagnétique) et modifications successives.

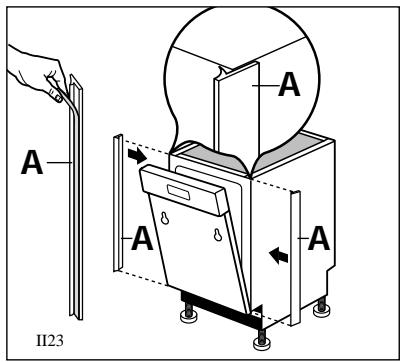

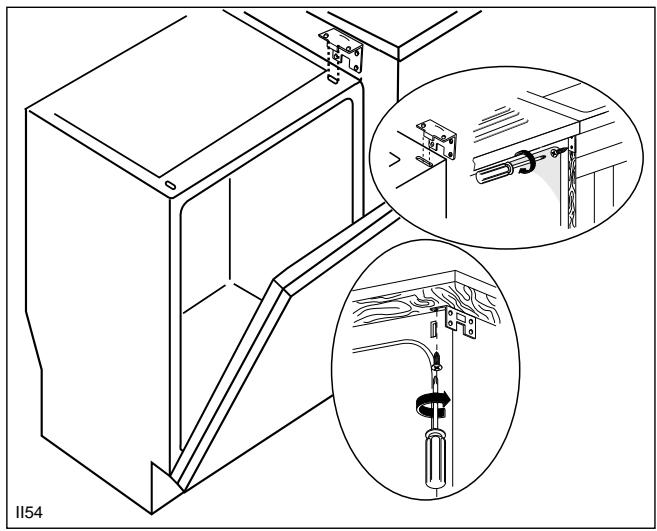

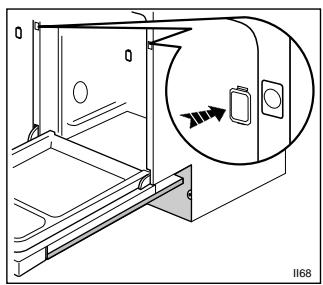

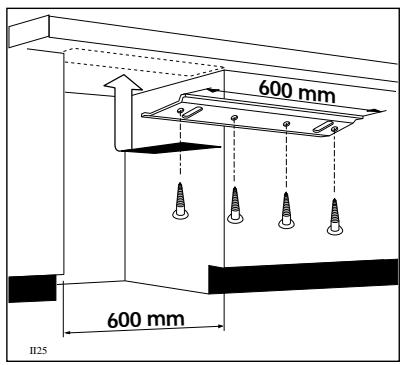

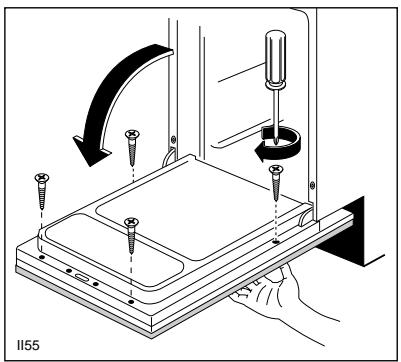

Encastrement
Ce lave-vaisselle a été conçu pour être encastré sous un évier ou un plan de travail.
Il est nécessaire de prévoir un espace pour le passage du câble d'alimentation et des tuyaux d'alimentation et d'évacuation d'eau, afin qu'ils ne soient pas pliés.
Débranche l'appareil avant toute intervention.
Les cotes d'encastrement doivent être celles indiquées dans le croquis.
Le haut de la niche peut se trouver entre 820 et 880 mm de hauteur, par rapport au sol, puisque le lave-vaisselle est muni de pieds réglables qui permettent d'en faire varier la hauteur (60 mm maximum).
Ajustement de la hauteur de l'appareil
Une bonne mise à niveau est indispensable pour une parfaite fermeture et l'étanchéité de la porte. Dévissez ou vissez les pieds réglables, afin de mettre parfaitement l'appareil d'aplomb.
Pour ajuster la hauteur procédez comme suit:
- Serrer ou desserrer les deux pieds avant.
- Pour ajuster le pied arrêté, visser ou dévisser l'écrou que vous trouverez au milieu de la plinthe.
Des coussinets sont également disponibles pour faciliter le glissement de l'appareil dans sa niche ou son retrait.
Fixer les coussinets en les pressant sous les pieds.

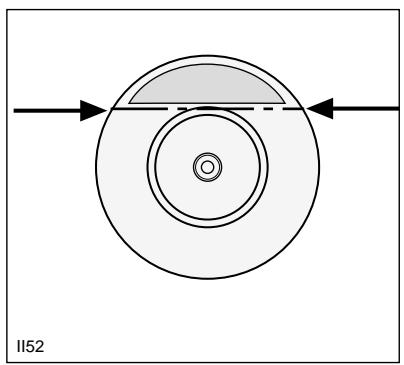

Si nécessaire, il est possible de réduire les dimensions des coussinets en les coupant en suivant le trait.
Laissez un espace de 2 mm entre le dessus de l'appareil et le meuble ou l'évier.
Une mise à niveau correcte est essentielle pour assurer une bonne fermeture et une bonne étanchéité de la porte. Lorsque l'appareil est correctement nivélé, la porte ne cognera pas contre les balanciers de porte situés de part et d'autre de la carrosserie.
Application du panneau de porte
La porte de ce lave-vaiselle a été conçue pour l'application d'un panneau en bois ayant les dimensions suivantes:
Largeur 596 mm
Hauteur 644 - 724 mm
Épaisseur 20 mm max.
Poids 2 à 7.5 kg max.
La hauteur du panneau dépend de celle du socle des meubles adjacents.
Attention
Ne dépassez pas la hauteur maximale indiquée, autrement vous ne pourrez pas ouvrir complètement la porte, car le panneau cognerait contre le socle du meuble de la cuisine.
Le panneau doit être pourvu d'une poignée, car celle de la porte est masquée par le panneau.

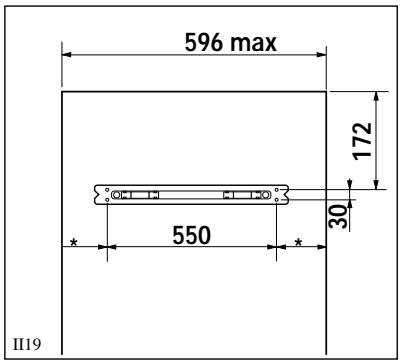

Percez le panneau avec un foret 2 x 12 suivant les côtes indiquées dans la croquis.
Fixez la traverse sur le panneau à l'aide de 4 vis 3.5 × 16.

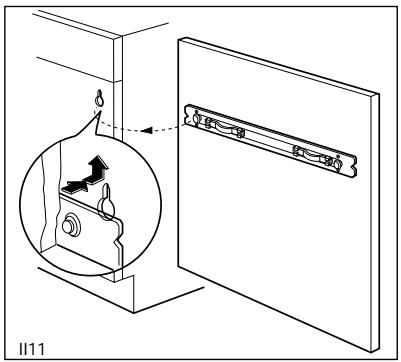

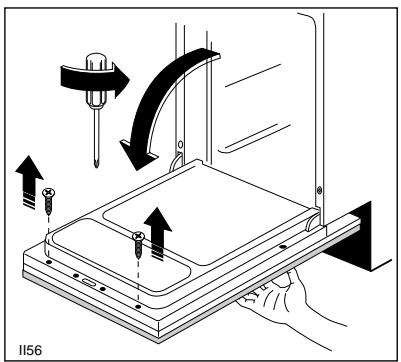

Soulevez le panneau au niveau du bandeau de commande.
La position optimale une fois atteinte, ouvrez la porte et fixez le panneau à l'aide de 4 vis 4 x 40 en utilisant les trous de la contreporte.
Installation du protecteur anti-buée
Fixez le protecteur en tôle sous le plan de travail, à la partie avant de la niche du lave-vaisselle, à l'aide de vis 3.5 x 16.
Application des profilés latéraux
Pour assurer un contact optimal avec les meubles de cuisine, appliquez les deux profilés autocollants (A) d'après le croquis, avant de glisser l'appareil dans la niche.
Fixation aux meubles adjacents
Pour éviter le renversement du lave-vaisselle, il doit être attaché au plan de travail ou aux meubles adjacents/ou murs au moyen d’équres. Insérer les deux équres dans la fente prévue à cet effet sur la partie supérieure du lave-vaisselle comme indiqué dans le croquis. Fixer les équres au plan de travail ou au meuble adjacent au moyen de vis 3.5 × 16 en utilisant les trous supérieurs ou latéraux.
Réglage du balancement de la porte
La porte est bien équilibrée lorsqu'elle reste ouverte dans n'importe quelle position.
Le réglage du balancement de la porte doit être fait quand le panneau décoratif est placé.

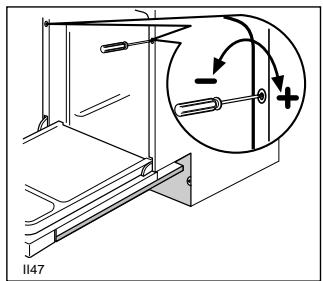

Visser ou dévisser jusqu'à ce que l'équilibre soit atteint.
- Panneau lourd: tourner dans le sens horaire.
- Panneau léger: tourner dans le sens contraire.
Après avoir équilibré la porte, positionnez les deux caches (livrés avec l'appareil) sur l'emplacement des balanciers de porte.
Protection anti-bruit
Pour garantir une isolation acoustique parfaite quelles que soient les conditions d'installation, le lave-vaisselle est fourni avec une protection adhésive à appliquer après avoir encastré l'appareil dans son logement et d'avoir réglé sa hauteur.
Appliquer la protection comme le montre la figure en faisant de sorte que la partie non adhésive atteigne le sol.
Adaptation du socle

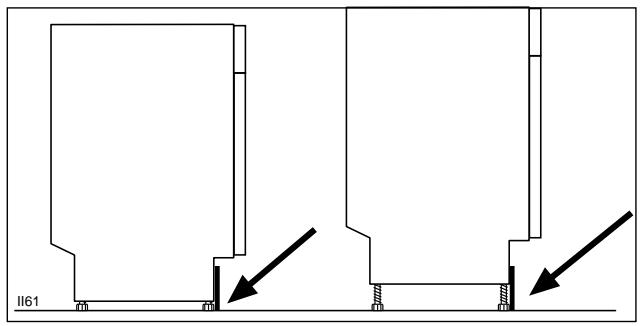

Pour permettre l'ouverture complète de la porte, il pourrait être nécessaire de découper le socle du meuble.

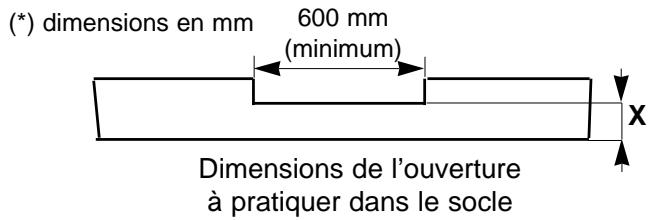

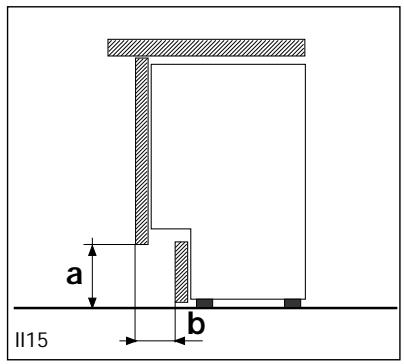

Sur la base des cotes (a) et (b) (voir croquis) vous pourrez tirer du tableau ci-dessous la hauteur (x) de l'ouverture à pratiquer dans le socle.
Hauteur (a)*
| Profoundeur (b)* | 170 | 160 | 150 | 140 | 130 | 120 | 110 | 100 | 90 |
| 40 | 136 | 131 | 125 | 118 | 110 | 100 | 93 | 85 | |
| 50 | 135 | 131 | 125 | 118 | 110 | 102 | 92 | 85 | |
| 60 | 137 | 132 | 125 | 118 | 110 | 102 | 94 | 85 | |
| 70 | 138 | 134 | 128 | 120 | 110 | 104 | 95 | 85 | |
| 80 | / | 139 | 130 | 124 | 115 | 105 | 98 | 88 | |
| 90 | / | / | 138 | 129 | 120 | 110 | 100 | 90 | |
| 100 | / | / | / | 135 | 125 | 115 | 105 | 95 |
