Type d'appareil	Cuisinière électrique
Nombre de foyers	4
Type de four	Four électrique multifonction
Capacité du four	Non précisé
Puissance totale	Non précisé
Dimensions (HxLxP)	Non précisé
Type de commandes	Manettes rotatives
Type d'allumage	Électrique
Fonction gril	Oui
Type de porte du four	Vitre simple ou double vitrage
Système de sécurité	Non précisé
Couleur	Blanc
Consommation énergétique	Non précisé
Accessoires fournis	Non précisé
Type d'installation	Pose libre

FOIRE AUX QUESTIONS - KRE5610W ZANKER

Comment puis-je résoudre le problème de l'appareil qui ne démarre pas ?

Vérifiez que l'appareil est bien branché et que la prise électrique fonctionne. Assurez-vous également que la porte est correctement fermée.

Que faire si l'appareil fait un bruit anormal ?

Vérifiez si des objets sont coincés dans le moteur ou les pales du ventilateur. Si le bruit persiste, contactez un professionnel pour une inspection.

Comment nettoyer le filtre de l'appareil ?

Retirez le filtre conformément au manuel d'utilisation, rincez-le sous l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Pourquoi l'appareil ne refroidit-il pas correctement ?

Assurez-vous que les ventilations ne sont pas obstruées, que le thermostat est réglé correctement et que l'appareil n'est pas surchargé.

Comment réinitialiser l'appareil ?

Débranchez l'appareil pendant environ 10 minutes, puis rebranchez-le. Cela peut réinitialiser les systèmes internes.

Que faire si l'écran d'affichage ne fonctionne pas ?

Vérifiez les branchements électriques et essayez de réinitialiser l'appareil. Si l'écran ne s'allume toujours pas, contactez le service client.

Comment éviter les mauvaises odeurs dans l'appareil ?

Nettoyez régulièrement les surfaces internes et le filtre. Vous pouvez également placer un absorbeur d'odeur à l'intérieur.

L'appareil consomme-t-il beaucoup d'énergie ?

Vérifiez l'étiquette énergétique de l'appareil. Pour réduire la consommation, évitez d'ouvrir la porte trop souvent et maintenez une température adéquate.

MODE D'EMPLOI KRE5610W ZANKER

L'installation doit être effectuée par un personnel qualifié et selon les normes en vigueur.

Avertissements importants 2 Caractéristiques techniques 14

Description de l'appareil 4 Consignes de sécurité 15

Utilisation de votre cuisinière 5 Installation 15

Conseils d'utilisation 11

Entretien et nettoyage 12

En cas d'anomalie de fonctionnement 13

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description des opérations étape par étape

Conseils et recommandations

Informations liées à la protection de l'environnement

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Voiture appeareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représentait un danger pour vous.
• Avant d'utiliser votre cuisinière pour la première fois, faites chauffer le four à vide afin d'éliminer l'odeur du calorifuge et les graisses de protection utilisées lors de la fabrication :
• Levez le couvercle,
• Enlevez le(s) accessoire(s) du four,
• Enlevez les évventuels autocollants étiquettes publicitaires, pellicule de protection des enjoligeurs,
• Chauffez le four en positionnant la commande four sur le repère "250" pendant 45 minutes environ.

Pendant cette opération, votre appareil fume. Aérez convenablement la pièce pour limiter les odeurs et le dégagement de fumée.

Prenez également la précaution de nettoyer le(s) accessoire(s) du four avec un détergent doux. Rincez et séchez soigneusement.

• Si vous utilisez un appareil électrique à proximité de votre cuisinière (par exemple un bâtonneur électrique), assurez-vous que le câble d'alimentation de cet appareil électrique ne soit pas en contact avec la surface chaude de la cuisinière ou coincé dans la porte du four.
• : les graisses surchauffées s'enflamment facilement.
• N'utilisez pas de récipients instables ou déformés : ils pourraient se renverser et être la cause de dommages corporels.
• Ne tirez jamais votre appareil par la poignée de la porte du four.
• En plus du(des) accessoire(s) fournis avec votre appareil, n'utilisez que des plats, des moules à gâteaux,... résistants à de hautes températures (suivez les instructions des fabricants).
• Sur la porte ouverte du four :
• ne posez pas de charge lourde,
• assurez-vous qu'un enfant ne puisse ni monter, ni s'asseoir.
• En enfournant ou en sortant vos plats du four, prenez la précaution de ne pas vous approcher du(des) élément(s) chauffant(s) et utilisez des gants thermiques de cuisine.
• Ne placez jamais de papier aluminium directement en contact avec la sole, la chaleur accumulée pourrait entraîner une dépréciation de l'émail.
• N'employez jamais la lèchefrite comme plat à rôtir. Pour éviter d'endommager les commandes de votre appareil, ne laisser pas la porte ouverte lorsqu'il est en fonctionnement ou encore chaud.
• À l'usage de la fourneautinière, assurez-vous que toutes les manettes se trouvent sur la position « arrêt »
• Essuyez les salissures qui se trouvent sur la surface du couvercle avant de l'ouvrir. Lorsque le four est en fonctionnement, le couvercle doit être relevé.
• Avant de fermer le couvercle, mettez les manettes sur la position "arrêt" et attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.
• Éloignez les jeunes enfants de l'appareil pendant son fonctionnement. Vous évitez ainsi qu'ils se brûlent en touchant la surface de la table, en renversant un récipient de cuisson ou en touchant la façade chaude de votre appareil. Assurez-vous que les enfants ne manipulent pas les commandes de l'appareil.
• Avant de procéder au nettoyage de votre apparéil, vérifie qu'aucun élément n'est sous tension (toutes les commandes doivent se trouver sur la position « arrêt ») et que les parois soient suffisamment refroidies.
• Ne faites jamais fonctionner votre table de cuisson à vide (sans récipient dessus).
• Pour obtenir de bons résultats culinaires et d'utilisation, veillez à ce que votre appareil soit toujours propre ; lors de la cuisson de certaines préparations, les projections grassesuses peuvent dégager des odeurs désagréables.
• Nettoyez votre appareil après chaque utilisation, afin de garantir un fonctionnement correct.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).

Installation

• Les opérations d'installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un Electricien qualifié.
• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• Débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de la cuisine si celle-ci présente une quelconque anomalie.
• Les réparations ne doivent être effectuées que par un service après-vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
• Si le câble d'alimentation doit être remplacé, le remplacement ne doit être effectué que par un technicien qualifié.

Veuillez lire attentivement ces remarques avant d'utiliser et d'instruire cet appareil. Nous vous remercions de votre attention. Notre responsabilité ne saurait être engagée, en cas de mauvaise utilisation et de non-respect des règles de sécurité. Veillez également à respecter scrupuleusement les instructions d'entretien et de nettoyage.

Protection de l'environnement

Tous les matériaux marqués par le symbole

sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

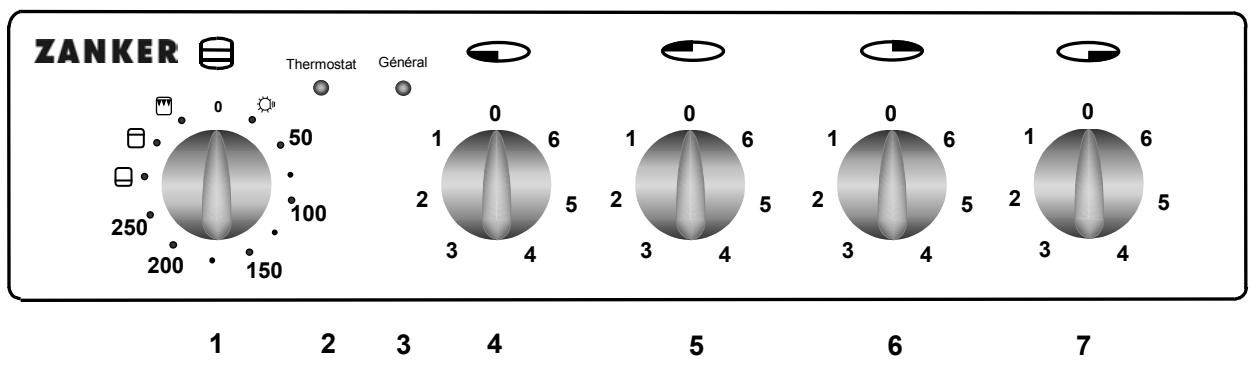

Le bandeau de commande

1. Thermostat.
2. Voyant de régulation de température du four
3. Voyant de fonctionnement plaque électrique
4. Manette de commande plaque avant gauche.
5. Manette de commande plaque arrêté gauche.
6. Manette de commande plaque arrêté droit.
7. Manette de commande plaque avant droit.

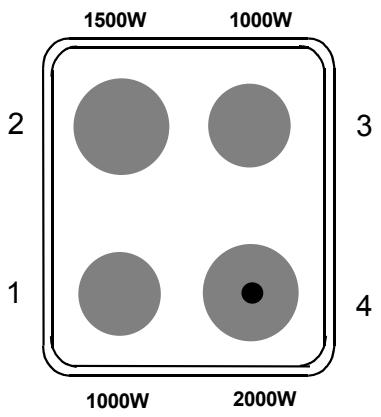

La table de cuisson

1. Plaque électrique Ø 145
2. Plaque électrique Ø 180
3. Plaque électrique Ø 145
4. Plaque électrique Ø 180

Premier nettoyage

Enlevez les accessoires et lavez-les à l'eau savonneuse en prenant soin de bien les rincer et les essuyer.

Mise en service

Avant la première utilisation de votre four, faites-le chauffer une fois à vide. Assurez-vous alors que la pièce soit suffisamment aérée : VMC (Ventilation Mécanique Contrôlée) en fonctionnement ou fenêtre ouverte.

1. Levez le couvercle.
2. Enlevez le(s) accessoire(s) du four.
3. Retirez les éventuels autocollants, étiquettes publicitaires, pellicule de protection des enjoliveurs.
4. Chauffez le four en positionnant le thermostat du four sur le repère "250" pendant 45 minutes environ.

La porte est chaude pendant le fonctionnement du four. Éloignez les jeunes enfants.

Lorsque le four est en fonctionnement, le couvercle de la cuisine doit être relevé afin d'éviter toute surchauffe.

Le four électrique est équipé de 3 résistances :

• 2 résistances (voute et sole) pour les cuissons au four.
• 1 résistance de grill

Utilisation

Le four peut être utilisé en cuisson traditionnelle ou en grill. Ces deux modes ne peuvent être utilisés simultanément.

Thermostat (fig. 1)

Il permet de CHOISIR LA TEMPERATURE DE cuisson la plus appropriée et de mettre en fonctionnement, séparément, les éléments chauffants.

0 Position arrêt Allumage lampe four

50-250 Champs de réglage température

Cuisson par l'élément chauffant inférieur (sole) Cuisson par l'élément chauffant supérieur (voute) Position gril

Pour désirer la température, vous devez tourner la manette dans le sens des aiguilles d'une montre et placer en face du repère la position désirée, comprise entre 50°C et 250°C.

fig.1

La température sera maintenue constante par le thermostat.

Si vous désirez utiliser l'élément chauffant inférieur ou supérieur, tournez le thermostat de façon à mettre en face du repère les symboles ou.

Dans ces conditions la température sera 215°C pour la position ainsi que pour la position .

Utilisation du grill

Les parties accessibles peuvent devenir chaudes quand le grill est utilisé. Il y a lieu d'éloigner les jeunes enfants. L'utilisation du grill se fait avec la porte entrouverte avec le déflecteur « A » mis en place (fig. 6). Évitez le contact avec les éléments chauffants se trouvant dans le four. Pendant et après le fonctionnement du grill, le déflecteur est chaud. Lors de son utilisation, l'appareil devient chaud. Il y a lieu de veiller à ne pas toucher les éléments chauffants situés à l'intérieur du four.

La position grill s'emploie pour griller les pièces de viande (côte de boeuf, côtes de porc,...) qui restent moelleuses, à dorer les toasts ou à gratiner des plats déjà cuits et chauds de préférence (gratin de pâtes, etc...).

Si vous cuisez directement sur la grille (grillades), pensez à glisser la lèchefrite dans un gradin inférieur pour recueillir les jus et les graisses.

Pour éteindre les éléments chauffants

Tournez la manette correspondante dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position arrêt "0".

Cuisson traditionnelle

La cuisson se fait par convection naturelle : l'air chaud circule dans le four selon le principe des courants ascendants et descendants (fig. 3). Elle convient à toutes les cuissons.

Le préchauffage du four est nécessaire.

Pour les pâtisseries, les gratins, les terrines,...

1) Préchauffez le four en plaçant le thermostat sur le repère choisi pour la cuisson. - 8 minutes environ pour les positions 50^ C à 150^ C - 15 minutes environ pour les positions 175°C à 250°C 2) Enfournez votre plat.

fig. 2

fig. 3

Cuisson par l'élément chauffant inférieur (sole)

La cuisson se fait par l'élément chauffant inférieur (sole) (fig. 4). Cette position du thermostat convient particulièrement pour la cuisson des pizzas, des flans et des tartes confectionnées avec des fruits.

Le préchauffage du four est nécessaire.

Comment procéder?

1) Préchauffez le four en plaçant le thermostat sur la position 10 minutes environ. 2) Enfournez votre plat.

Cuisson par l'élément chauffant supérieur (voûte)

La cuisson se fait par rayonnement. Seul l'élément chauffant supérieur (voute)CHAFFE (fig.

5). Cette position du thermostat convient pour le réchauffage de vos plats préparés à l'avance.

Le préchauffage du four n'est pas nécessaire.

1. Enfournez votre plat au gradin 3.
2. Positionnez le thermostat sur la position

Cuissons au grill

La cuisson se fait par rayonnement. Les éléments de voyage et de grill chauffent. Ce mode de cuisson sert à griller les pièces de viandes (côtes de boeuf, côtes de porc, etc..) qui restent moelleuses, à dorer les toasts ou à gratiner des plats déjà cuits de préférence (gratins de pâtes).

Toutes les cuissons au grill doivent être faites sous votre surveillance, porte du four entrouverte avec le déflecteur. Pendant et après le fonctionnement du grill, le déflecteur est chaud.

Les grillades

• Préparez la pièce à griller.
• Placez-la directement sur la grille support de plat.
• Installez le déflecteur (fig. 2). Positionnez le thermostat sur la position Gillesz la l'échelle au gradin 1
• Gillez la grille support de plat au gradin 2 ou 3 suivant l'épaisseur de la pièce à griller (fig. 6).
• Préférez le gradin 3 pour les pièces à griller minces (toasts, côtes de porc, saucisses, petits poissons...)
• Préférez le gradin 2 pour les pièces à griller épaisses (côte de boeuf, gros poissons, morceaux de poulet).

fig. 4

fig. 5

fig. 6

Lorsque la première face est dorée, retournez la pièce sans la piquer pour éviter de lui faire perdre son jus. - Faites griller la deuxième face. - Salez en fin de cuisson.

Le temps de cuisson doit être déterminé par l'épaisseur de la pièce à griller et non par son poids.

Les gratins

• Installez le déflecteur (fig. 2). Positionnez le thermostat sur la position
• Placez le plat sur la grille support et glissez l'ensemble au gradin 2 ou 3 (fig. 7).
• Laissez le mets exposé quelques minutes au rayonnement du grill.

Voyant de régulation de température du four

Il s'éteint lorsque le four atteint la température sélectionnée et il se rallume chaque fois que le thermostat intervient pour stabiliser la température.

Lampe de four

Elle s'allume dès que l'on tourne le thermostat et elle restera toujours allumée sur toutes les différentes positions de cuisson.

Remplacement de la lampe du four

Avant de procéder au changement de l'ampoule d'éclairage du four, veillez à ce que toutes les commandes soient sur la position Arrêt « 0 »

Débranche l'alimentation électrique de l'appareil. Assurez-vous aussi que l'intérieur du four soit froid.

Cette ampoule de 15 W, de type culot à vis E14 (230/240 V) est une ampoule spéciale « chaleur » résistant à une température de 300°C. Vous pourrez vous la procurer auprès du Service Après-Vente de votre magasin vendeur.

L'ampoule est située au fond du four et accessible par l'intérieur.

Pour avoir accès à l'ampoule :

1. Dévissez le capuchon en verre protégeant l'ampoule (fig. 8).
2. Dévissez l'ampoule.
3. Remplacez l'ampoule.
4. Resserrez bien le capuchon en verre.

fig. 7

fig. 8

3. Table de cuisson

Avant la première utilisation des plaques électriques, faites-les chauffer 5 minutes en position maxi afin d'éliminer les graisses de protection.

Cette table de cuisson est équipée de plaques électriques à 7 positions (fig. 9).

Elles offrent 6 positions de cuisson.

Position 0 : plaque à l'arrêt

Position 1: allure de chauffe minimale

Position 6: allure de chauffe maximale

Pour allumer une plaque :

Tournez la manette correspondante vers la droite ou vers la gauche. Amenez la manette sur la position désirée : le voyant « table » s'allume.

Pour éteindre une plaque :

Ramenez la manette sur la position « 0 » : le voyant de fonctionnement s'éteint sauf si une autre plaque fonctionne.

Levoyant « table

Il s'allume dès que vous tournez une manette des plaques de table. Il s'éteint lorsque vous la ramenez sur la position « 0 »

Éloignez les jeunes enfants de l'appareil tant qu'il est chaud.

Veillez à ne pas poser sur la table de cuisson aucun objet ou aliment susceptible de fondre d'aluminium ; en cas d'incident, nettoyez immédiatement. Lorsque vous faites des fritures, surveillez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe. Avant de fermer le couvercle, attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

En tenant compte de la quantité d'aliments à cuire et du mode de cuisson, le tableau ci-dessous guidera vos premiers essais.

Positions	Cuisson
1	Pour réchauffer les mets ou pour fondre le beurre et le chocolat
2	Pour préparer des sauces, des daubes, des soufflés, des oeufs...
3	Soupes de légumes secs, décongellation d'aliments surgelés, cuisson d'eau ou de lait
4	Pommes de terre à la vapeur, légumes frais, soupes pâtes, bouillon, savarins, poisson
5	Omelettes, crêpes, biftecks
6	Biftecks, tranches de viande, biscuits, saisie de viande

fig. 9

Choix des récipients

Choisissez toujours un récipient proportionné au diamètre de la plaque utilisée (14 à 16 cm).

Choisissez des récipients à fond écais et bien plat (fond dressé - fig. 10).

Conseils d'utilisation

• Ne faites pas chauffer la plaque à vide et n'interposez aucun produit ou matériel entre la plaque et le récipient.
• Chaque fois que la recette le permet, couvrez votre récipient, vous réaliserez des économies d'énergie.
• Pensez à ramener la manette sur la position arrêt avant la fin de la cuisson, celle-ci se terminera grâce à la chaleur accumulée (cuisson des pâtes, du riz, mijotage). Pour prévenir les débordements (lait, hoile, sauce...), réglez la manette sur un repère plus faible quelques minutes avant l'ébullition, ne replissez pas trop vos récipients. Lorsque vous réduisez la puissance de cuisson ou que vous arrêtez une plaque électrique, pensez que sa température baisse lentement.

4. Accessoires fournis avec l'appareil

En plus des accessoires fournis avec votre cuisine, nous vous conseillons de n'utiliser que des plats, des moules à gâteaux,... résistant à de hautes températures (suivez les instructions des fabricants).

Votre cuisinière est équipée (fig. 11) :

d'une grille, support de plat

Elle permet de poser les plats (rotis, gratins), les moules à pâtisseries, etc... Votre plat doit être centré sur la grille.

d'une lèchefrite

Elle est utilisée pour recueillir le jus des grillades.

Elle n'est pas prévue pour être utilisée comme plat de cuisson.

Pour la cuisson, elle doit être posée sur le gradin 2. Lorsque vous n'utilisez pas la lèchefrite, veillez à la retirer du four.

d'un déflecteur

Il s'utilise pour les cuissons au grill et au tournebroche.

fig. 10

fig. 11

Les cuissons au four

• Afin de réaliser des économies d'énergie, nous vous conseillons d'éteindre le four 5 minutes avant la fin de la durée de cuisson prévue. La chaleur résiduelle dans le four vous permettra de terminer la cuisson.
• Le réchauffage et la décongélation de plats préparés à l'avance s'effectuent en position cuisson traditionnelle.
• L'épaisseur, la conductibilité, la couleur des récipients influencent les résultats culinaires.
• Pendant la cuisson, certaines préparations augmentent de volume, en conséquence, CHOISSEZ VOUS RÉCIPIENTS DE manière à ce que la préparation crue laisse le tiers supérieur du moule libre.
• Pour prévenir les projections grassisseuses trop importantes, utilisez pour la cuisson des roits, des plats à bords hauts dont les dimensions sont proportionnées à la pièce à rôtir.
• Piquez la peau des volailles et saucisses à l'aide d'une fourchette avant la cuisson. Vous éviterez ainsi le gonflement et l'éclatement de la peau.
• Pour préserver la propriété de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Cette feuille ne doit pas couvrir la totalité de la surface de la grille.
• Réservez les plats en verre à feu pour vos gratins et vos soufflés.
• Ajoutez les matières grasses un peu avant la fin de la cuisson.

Ne placez jamais de papier aluminium directement au contact avec la sole, ceci entraînerait une déterioration de l'email. Lorsque le four est en fonctionnement, le couvercle doit être relevé.

Influence des récipients sur les résultats de cuisson au four

• L'aluminium, les plats en terre cuite, la terre à feu diminuent la coloration dessous et préserve n'humidité des alimentés. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rotis.
• La fonte émaillée, le fer étamé, le verre et la porcelaine à feu, les récipients avec intérieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des alimentés. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.

Plaque électrique

Les plaques électriques sont protégées par un revêtement noir, il faut donc éviter l'emploi de tout produit abrasif. Après chaque usage, essuyez les avec un chiffon gras.

Maintenez-les bien sèches ou légèrement graissées en cas de non utilisation prolongée. Si une de vos plaques électriques vient à rouiller, enlevez la rouille (avec une toile émeri par exemple) ; et reconstituez le revêtement noir avec un produit rénovateur haute température que l'on trouve dans le commerce.

Avant de fermer le couvercle, attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

Avant de procéder au nettoyage, assurez-vous que toutes les manettes sont sur la position « arrêt », que l'appareil est complètement refroidi, et retirez la prise de courant. N'employez jamais de produits abrasifs ou caustiques, ni dépenses avec grattoir pour procéder au nettoyage de votre appareil.

Nettoyage de la table

Après chaque utilisation, passez une éponge imbibée d'eau tiède et de détergent doux en évitant tout écoulement dans les orifices de la table. Rincez et séchez avec un chiffon doux.

En cas de débordement, mouillez et laissez détrempier, mais ne grattez pas et n'utilisez jamais de produits abrasifs, ce qui risquerait de rayer et d'endommager la surface émaillée.

Bandeau de commande, manettes, grille émaillée, couvercle de table, façade, abattant et parois latérales de l'appareil.

Utilisez une éponge humide additionnée d’un détergent doux, rincez et séchez.

Plaques électriques

Utilisez une éponge humide et un produit détergent, rincez et séchez. Si nécessaire, faites chauffer les plaques préalablement pour carboniser les salissures.

Les plaques électriques doivent être maintenues bien sèches.

Périodiquement, vous pouvez les essuyer avec un papier absorbant légèrement huile.

Nettoyage des accessoires

Lavez-les à l'eau savonneuse en prenant soin de bien les rincer et de les essuyer.

Nettoyage de la porte de four

Pour un nettoyage complet de la porte de four, il est recommandé de démonter comme suit :

Ouvrez la porte complètement, tournez les deux pièces de blocage sur les bras des charnières complètement vers le haut (fig. 12)

fig. 12

• fermez partiellement la porte jusqu'à un angle de (fig. 13).
• soulevez la porte et tirez vers l'avant.

fig.13

Pour le montage de la porte, procédez à l'inverse.

Le verre interne peut aisément être retiré pour le nettoyage. Pour cela, retirez les 2 vis de fixation (fig.14).

fig.14

En cas d'anomalie de fonctionnement

Nous vous recommandons vivement de faire les vérifications suivantes sur votre cuisinière avant d'appeler votre service après vente. Il se peut que le problème soit simple et que vous puissiez y remédier vous-même.

Si après avoir vérifié ces différents points l'anomalie persiste, contactez votre service après vente.

Symptômes	Solutions
Les résultats de cuisson ne sont pas satisfaisants.	Vérifiez que : • Le thermostat est correctement positionné, • La durée de cuisson est adaptée, • La grille est bien positionnée dans le four, • Le réseau de cuisson est bien adapté, • Le four a bien été préchauffé.
Le four fume.	Vérifiez que : • Le four ne nécessite pas de nettoyage, • La préparation ne déborde pas, • Il n'y a pas de projections excessives de graisse/jus sur les parois du four.
Les plaques électriques et le four ne fonctionnent pas.	Vérifiez que : • L'appareils n'est pas débranché, • Il n'y a pas une coupure d'électricité, • Les fusibles sont en bon état.
Le four ne chauffe pas.	Vérifiez que : • La manette du four soit sur une position de fonctionnement.
Les temps de cuisson sont trop longs.	Vérifiez que : • La position de cuisson sélectionnée convienne à l'aliment à cuire.
Le lumière du four ne fonctionne pas :	Vérifiez que : • La lampe ne doit pas être replacée. Si tel est le cas, reportez-vous au paragraph correspondant.

Appareil

Classe X

La table de cuisson	Couvercle de table	Emaillée
	Grille de table	Emaillée
	Avant droit	Plaque électric ø 180	2000 W
	Arrière droit	Plaque électric ø 145	1000 W
	Avant gauche	Plaque électric ø 145	1000 W
	Arrière gauche	Plaque électric ø 180	1500 W
	Puisance total		5500 W
Le four	Four		électrique
	Résistance de la voûte		1000 W
	Résistance de la sole		700 W
	Grill		électrique
	Résistance de grilloir		1800 W
	Eclairage de four		Ampoule 15 W type E14
	Nettoyage		manuel
	Puisance total		1815 W
Accessoires	Grille
	L'échefrite
	Déflecteur
Alimentation	Tension		230/400V
	Fréquence		50 Hz
	Puisance total du four		7315 W
Dimensions	Hauteur avec couvercle		875 mm
	Largeur		500 mm
	Profondeur		600 mm

Cet appareil est conforme aux Directives

Communautaires suivantes :

89/33690/3193/68 (Compatibilité)

Électromagnétique) et modifications

successives,

Consignes de sécurité

• L'installation et l'entretien doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur.
• Cet appareil est un appareil du type X, c'est-à-dire que les meubles juxtaposés à l'appareil ne peuvent pas dépasser la hauteur de celle-ci.
• Les parois adjacentes à la cuisinière doivent être soit en une matière résistante à la chaleur, soit revêtues d'une telle matière.

Vérifiez que :

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état,
• le diamètre des fils est conforme aux règles d'installation,
• l'installation fixe compte un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le câble d'alimentation est en bon état.

Emplacement

L'emballage et les revêtements en plastique retirés, installez la cuisinière dans un endroit sec et aéré (fig. 15). Elle doit être éloignée des rideaux, papiers, alcohol, essence, etc...).

L'appareil doit être posé sur un sol résistant à la chaleur.

Important

N'omettez pas de relier l'appareil à la terre au moyen d'un socle à 2P+T (10/16 A) en vous conformant aux prescriptions et aux règlements en vigueur. Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte.

La cuisine est équipée d'un câble d'alimentation couplé avec fiche pour être connectée à une prise secteur et est apte au fonctionnement en 230 V - 50 Hz.

fig. 15

Remarque :

Contrôlez sur la plaque signalétique la valeur de la puissance totale de raccordement pour établir la puissance du fusible.

Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le conducteur de mise à la terre jaune-vert ne doit pas être coupé par l'interrupteur.

Le câble d'alimentation sera positionné derrière la cuisinière de façon à ce que celui-ci n'atteigne pas les zones à température élevée marquées dans la fig. 16.

Utilisez un cable de type H05RR-F d'une section adaptée à la charge de l'appareil.

Si le câble d'alimentation électrique est endommagé, il ne doit être remplacé que par un technicien qualifié.

Avant de procéder au branchement, vérifie que :

• les fusibles, ainsi que l'installation électrique domestique, sont en mesure de supporter la charge de l'appareil (voir la plaque signalétique).
• la prise ou le disjoncteur omnipolaire utilisé pour le branchement est facilement accessible lorsqu'elle l'appareil est installé.

• Dévissez et enlevez le capot de protection situé à l'arrière de l'appareil.
• Raccordez le câble d'alimentation à la plaque à bornes de l'appareil d'après les indications de branchement portées sur le tableau n°1.
• Immobilisez-le à l'aide du serre-câble. Assurez-vous que le branchement effectué à la plaque à bornes est en concordance avec la tension du réseau.
• Remontez et vissez le capot de protection situé à l'arrière de l'appareil.

DERRIÈRE LA CUISINIÈRE fig. 16

Quelque soit le mode de raccordement, l'appareil doit être relié à la terre conformément aux règlements en vigueur. Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte.

Tableau n°1

Type de branchament	Monophasé	Triphasé	Triphasé Y 3 ph.+neutre	Triphasé Y 2 ph.+neutre
Raccordement du cable sur la plaque à bornes	1 2 3 4 5 L1 N PE	1 2 3 4 5 L1 L2 L3 PE	1 2 3 4 5 L1 L2 L3 N PE	1 2 3 4 5 L1 L2 N PE
Tension au réseau	230 V	230 V	230 V / 400 V	230 V / 400 V
Tension des éléments chauffants	230 V	230 V	230 V	230 V
Capacite du fusible	35 A	20 A	16 A	25 A
Section du cable	3 x 6 mm²	4 x 4 mm²	5 x 2,5 mm²	4 x 4 mm²
