Type d'appareil	Hotte aspirante
Type d'installation	Murale
Matériau	Acier inoxydable
Nombre de vitesses	3
Type de commande	Touches mécaniques
Éclairage	Lampe halogène
Puissance d'aspiration	Non précisé
Niveau sonore	Non précisé
Filtre	Filtre à graisse métallique
Mode d'évacuation	Évacuation extérieure ou recyclage
Dimensions (L x P x H)	Non précisé
Poids	Non précisé
Alimentation électrique	230 V / 50 Hz
Consommation électrique	Non précisé
Couleur	Acier inoxydable
Garantie	Non précisé

FOIRE AUX QUESTIONS - KRC90X ZANKER

Comment régler la température du réfrigérateur ZANKER KRC90X ?

Pour régler la température, tournez le bouton de réglage à l'intérieur du réfrigérateur. Une position plus élevée correspond à une température plus froide.

Que faire si le réfrigérateur ne fonctionne pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le thermostat est réglé sur une température appropriée.

Comment nettoyer l'intérieur du ZANKER KRC90X ?

Débranchez l'appareil, retirez tous les aliments et utilisez un mélange d'eau tiède et de savon doux pour nettoyer les surfaces intérieures. Rincez et séchez soigneusement.

Comment dégivrer le réfrigérateur ?

Pour dégivrer le ZANKER KRC90X, débranchez l'appareil et laissez la glace fondre naturellement. Utilisez un récipient pour recueillir l'eau de dégivrage.

Que faire si le réfrigérateur émet des bruits étranges ?

Vérifiez si l'appareil est de niveau et n'est pas en contact avec d'autres objets. Des bruits peuvent également être causés par le compresseur ou le ventilateur.

Comment savoir si le joint de porte est endommagé ?

Faites un test de papier : fermez la porte sur un morceau de papier. Si vous pouvez tirer le papier facilement, le joint peut être usé et doit être remplacé.

Quelle est la capacité du réfrigérateur ZANKER KRC90X ?

La capacité du réfrigérateur ZANKER KRC90X est de 90 litres, offrant suffisamment d'espace pour stocker vos aliments.

Comment fonctionne le système de refroidissement ?

Le système de refroidissement utilise un compresseur pour faire circuler le réfrigérant, absorbant la chaleur à l'intérieur de l'appareil et maintenant une température froide.

Y a-t-il une garantie pour le ZANKER KRC90X ?

Oui, le ZANKER KRC90X est généralement livré avec une garantie de 2 ans. Vérifiez les documents fournis pour les détails spécifiques.

Comment puis-je optimiser l'efficacité énergétique du réfrigérateur ?

Assurez-vous que le réfrigérateur est bien ventilé, ne le surchargez pas et vérifiez régulièrement la température pour éviter un fonctionnement excessif.

MODE D'EMPLOI KRC90X ZANKER

Cet appareil a été conçu pour être employé en version ASPIRANTE (évacuation de l'air vers l'extérieur) ou en version RECYCLAGE (air conduite vers l'intérieur).

• La distance minimum entre le plan de cuisson et la partie inférieure de la hotte doit être au moins de 650mm.
• Il faut prévoir une aération convenable de la pièce lorsque la hotte et les appareils alimentés avec énergie différente de celle électrique sont utilisés en même temps; la pression négative de la pièce ne doit pas dépasser 4Pa (4x10-5 bar).
• L'air recueillie ne doit pas être dirigée dans un conduit utilisé pour la décharge des fumées des appareils alimentés avec énergie différente de celle électrique.
• Respecter les prescriptions des autorités compétentes relatives à la décharge de l'air à evacuer.
• Eviter la présence de flammes libres dans l'espace au dessous de la hotte.
• La hotte a été construite avec isolement en classe II, donc il n'y a pas besoin de la relier à la terre.
• Avant d'effectuer toutes les opérations d'entretien, débrancher l'appareil de l'alimentation électrique.

BRANCHEMENT DU CABLE D'ALIMENTATION AU RESEAU

Avant la mise en place de l'appareil, verifier que la tension indiquée sur la plaque signalétique fixée à l'intérieur de l'appareil corresponde à la tension de votre abitation. Fixer sur le cable d'alimentation une fiche normalisée correspondant à la charge indiquée sur la plaquette signalétique; En cas de connection directe au réseau il faudra placer entre l'appareil et le réseau un interrupteur bipolaire avec ouverture de min. 3mm entre les contacts.

L'interrupteur bipolaire doit être adaptable à la charge, et correspondre aux normes en vigueur.

COMPOSANTS

-2 brides C
- 1 bride de réduction G
- 1 raccord filtrant H
- 2 filtres charbon actif L (optionnel)

La hotte doit être assemblée au centre du plan de cuisson. La distance minimum entre le plan de cuisson et la surface inférieure de la hotte doit être de 650mm.

Pour l'assemblage de la hotte procéder de la manière suivante:

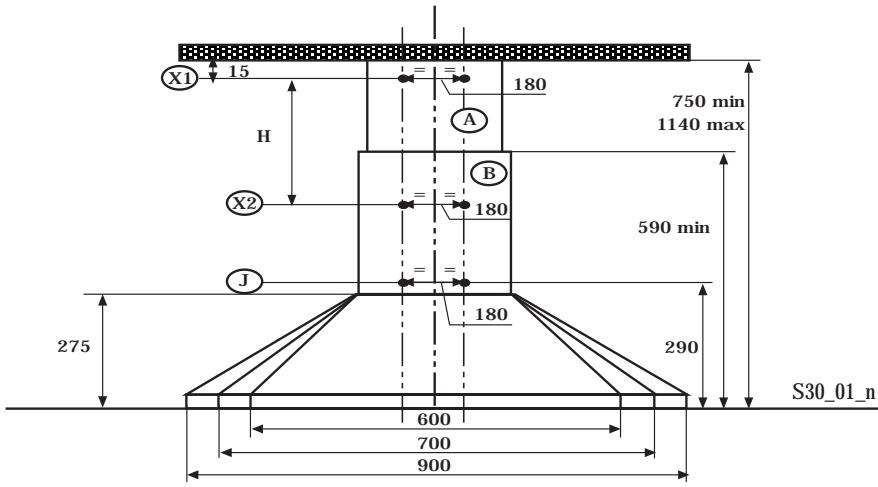

1) Faire n°6 trous (X1-X2-J) de 8mm respectant les chiffres indiqués à la fig. 1.
2) Pour les différents assemblages utiliser les vis et les vis tamponnées fournies..

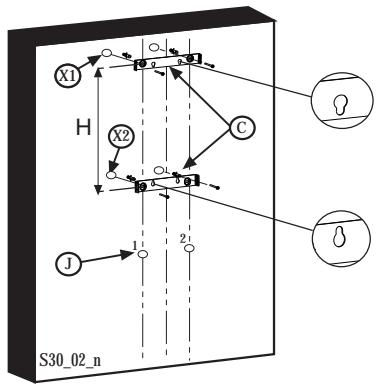

3) Bloquer l'étrier C (fig. 2) à la paroi dans les trous X1-X2.

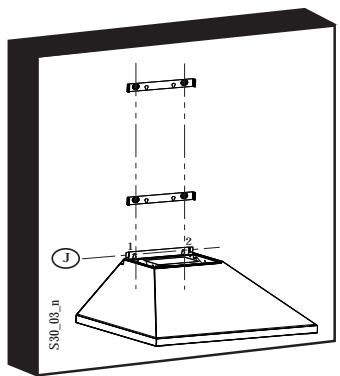

4) Fixer la hotte à la paroi dans les trous J1 et J2 (fig. 3).
5) Assemblage ASPIRANTE ou FILTRANT.

- ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ø 150 ou 120 mm, au choix de l'installateur.

• En cas de branchement avec un tube de ø120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
  • Retirer les éventuels filtres anti-odeur au charbon actif.

- FILTRANT (OPTION)

- Insérer le Raccord Sortie Air H (fig. 6).

- Assembler les filtres charbon actif L (fig. 7) en les centrant dans le support moteur M et les bloquer en tournant dans sens horaire (environ 10°) jusqu'à l'arret. Pour les opérations de démontage faire les opérations inverses.

6) Fixer la cheminée supérieure A (fig. 8) à l'étrier C (fig. 2/fig. 8) utilisant 4 vis autotaraudeuses de ∅ 2,9mm en dotation. La distance entre les alésages de fixation X1 et X2 est déterminée par la hauteur de la cheminée supérieure H.

7) Appliquer frontalement la cheminée inférieure B (fig. 9) en élargissant légèrement les deux parties latérales et l'insérer ensuite dans la hotte (fig. 9).

FONCTIONNEMENT

Nous vous recommandons de faire fonctionner l'appareil quelque temps avant de procéder à la cuisson de n'importe quel aliment, de le laisser fonctionner encore pendant 15 minutes après la cuisson et de toute manière tant que les odeurs n'auront pas disparu.

1) Bandeau de commandes avec interrupteurs

• Un interrupteur qui commande l'allumage de l'installation d'éclairage.
• Un interrupteur pour commuter les trois vitesses d'exercice.
• Un voyant général de signalisation moteur en service.

2) Bandeau de commandes avec touches

• Une touche qui commande l'allumage du moteur en première vitesse, indiquée pour une circulation d'air continue particulièrement silencieuse, en présence de faibles vapeurs de cuisson.
• Une touche qui commande le moteur en deuxième vitesse, indiquée dans la plupart des conditions d'emploi vu l'excellent rapport entre le débit d'air traité et le niveau de bruit.
• Une touche qui commande le moteur en troisième vitesse, indiquée en cas d'importantes émissions de vapeurs de cuisson, également pendant des périodes prolongées.
• Une touche qui commande l'allumage de l'installation d'éclairage.

ENTRETIEN

N.B. Pour n'importe quelle opération d'entretien et de réparation débranchez l'appareil.

1. Eclairage

Il est constitué par deux lampes de 40W. Pour effectuer un remplacement, suivre les instructions suivantes (fig.10): Retirer l'un des goujons qui se trouvent sur les côtés du pla-fonnier. Faire coulisser le verre sur le côté sans le goujon, jusqu'à dégager la pointe opposée, puis tirer légèrement vers le bas. Remplacer les lampes et remonter le verre en effectuant les opérations décrites ci-dessus à rebours.

2. Filtres

A des intervalles plus ou moins fréquents en fonction de leur utilisation, mais en tout cas une fois tous les 2 mois, les filtres métalliques doivent être lavés dans le lave-vaisselle ou à la main dans de l'eau tiède savonneuse (les filtres au charbon actif ne doivent jamais être lavés et doivent être remplacés tous les 2 mois).

3. Nettoyage

Pour ce qui concerne le nettoyage externe de la hotte, utiliser un chiffon humide et de l'alcool ou d'autres produits appropriés. N'employez pas de produits abrasifs.

IMPORTANT: Il est obligatoire d'effectuer les opérations de nettoyage de la hotte et des filtres, ainsi que de les remplacer périodiquement selon nos instructions pour éviter les risques d'incendie.

ATTENTION: Le fabricant décline toute responsabilité pour les dommages provoqués par le non entretien des filtres anti-graisse (nettoyage tous les 2 mois) ainsi que par le non replacement périodiques des filtres à charbon et par le non respect des instructions de montage et de branchement.

X1 15 H X2 J 275 600 700 900 180 A B 180 750 min 1140 max 590 min 290 S30_01_n

1

2

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
