Marque	ZANKER
Modèle	KRC60X
Type de produit	Hotte aspirante
Largeur estimée	60 cm
Distance minimale entre plan de cuisson et hotte	650 mm
Alimentation électrique	220-240 V (vérifier plaque signalétique)
Puissance d'éclairage	2 lampes de 40 W chacune
Nombre de vitesses	3
Modes de fonctionnement	Aspirant (évacuation extérieure) ou recyclage (avec filtre charbon optionnel)
Diamètre de sortie d'air	150 mm ou 120 mm avec réduction
Classe d'isolation	Classe II (pas de mise à la terre nécessaire)
Type de commandes	Interrupteurs ou touches (selon version)
Filtres métalliques anti-graisse	Lavables au lave-vaisselle ou à la main tous les 2 mois
Filtres à charbon actif (option)	À remplacer tous les 2 mois, non lavables
Nettoyage extérieur	Chiffon humide avec alcool ou produit approprié, pas de produits abrasifs
Consignes de sécurité	Débrancher avant entretien ; éviter flammes libres sous la hotte ; aération convenable de la pièce
Accessoires fournis	2 brides C, 1 bride de réduction G, 1 raccord filtrant H, 2 filtres charbon actif (optionnel)
Pièces remplaçables	Filtres métalliques, filtres charbon, lampes 40W
Fixation murale	Chevilles et vis fournies, 6 trous de 8 mm

FOIRE AUX QUESTIONS - KRC60X ZANKER

Quelle est la distance minimale entre la hotte et le plan de cuisson ?

La distance minimale est de 650 mm entre le plan de cuisson et la partie inférieure de la hotte.

Puis-je utiliser la hotte sans filtre à charbon ?

Oui, si vous installez la hotte en version aspirante (évacuation vers l'extérieur), les filtres à charbon ne sont pas nécessaires. Ils sont uniquement requis pour le mode recyclage.

Comment nettoyer les filtres métalliques ?

Les filtres métalliques se lavent tous les 2 mois, soit au lave-vaisselle, soit à la main dans de l'eau tiède savonneuse. Ne pas laver les filtres à charbon.

La hotte doit-elle être reliée à la terre ?

Non, la hotte est de classe II (double isolation), elle ne nécessite donc pas de mise à la terre.

Comment remplacer les lampes de la hotte ?

Retirez un des goujons sur les côtés du plafonnier, faites coulisser le verre, remplacez les lampes (40 W) puis remontez en inversant les opérations.

Quelle est la fréquence de remplacement des filtres à charbon ?

Les filtres à charbon doivent être remplacés tous les 2 mois. Ils ne se lavent pas.

Puis-je utiliser un conduit de diamètre différent pour l'évacuation ?

Oui, la hotte accepte un tube de 150 mm ou de 120 mm avec la bride de réduction fournie.

Que faire en cas d'odeurs persistantes après cuisson ?

Laissez la hotte fonctionner encore 15 minutes après la cuisson, et assurez-vous que les filtres sont propres ou remplacés.

Puis-je installer la hotte au-dessus d'une cuisson à gaz ?

Oui, mais respectez impérativement la distance de sécurité de 650 mm et évitez les flammes libres sous la hotte.

Comment utiliser les commandes ?

Utilisez les interrupteurs ou touches pour allumer l'éclairage et sélectionner parmi 3 vitesses : la 1ère pour une circulation silencieuse, la 2ème pour un usage courant, la 3ème pour les fortes vapeurs.

MODE D'EMPLOI KRC60X ZANKER

Cet appareil a été conçu pour être employé en version ASPIRANTE (évacuation de l'air vers l'extérieur) ou en version RECYCLAGE (air conduit vers l'intérieur).

• La distance minimale entre le plan de cuisson et la partie inférieure de la hotte doit être au moins de 650mm.
• Il faut prévoir une aération convenable de la pièce lorsque la hotte et les appareils alimentés avec énergie différente de celle électrique sont utilisés en même temps; la pression négative de la pièce ne doit pas dépasser 4Pa (4x10-5 bar).
• L'air recueilli ne doit pas être dirigée dans un conduit utilisé pour la décharge des fumées des appareils alimentés avec énergie différente de celle électrique.
• Respecter les prescriptions des autorités compétentes relatives à la décharge de l'air à évacuer.
• Eviter la présence de flammes libres dans l'espace au-dessous de la hotte.
• La hotte a été construite avec isolement en classe II, donc il n'y a pas besoin de la relier à la terre.
• Avant d'effectuer toutes les opérations d'entretien, débrancher l'appareil de l'alimentation électrique.

Branchement du cable d'alimentation au RESEAU

Avant la mise en place de l'appareil, vérifier que la tension indiquée sur la plaque signalétique fixée à l'intérieur de l'appareil corresponde à la tension de votre abitation. Fixer sur le câble d'alimentation une fiche normalisée correspondant à la charge indiquée sur la plaquette signalétique. En cas de connection directe au réseau il faudra placer entre l'appareil et le réseau un interrupteur bipolaire avec ouverture de min. 3mm entre les contacts.

L'interrupteur bipolaire doit être adaptable à la charge et correspondre aux normes en vigueur.

-2 brides C -1 bride de réduction G -1 raccord filtrant H - 2 filtres charbon actif L (optionnel)

La hotte doit être assemblée au centre du plan de cuisson. La distance minimum entre le plan de cuisson et la surface inférieure de la hotte doit être de 650mm.

Pour l'assemblage de la hotte procéder de la manière suivante:

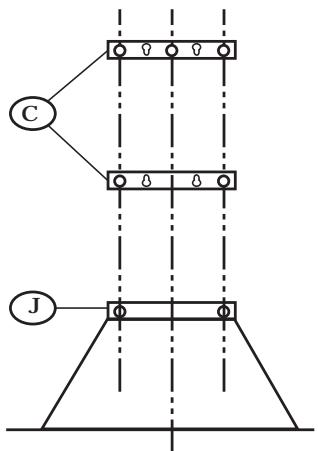

1) Faire n°6 trous (X1-X2-J) de 8mm respectant les chiffres indiqués à la fig. 1. 2) Pour les différents assemblages utiliser les vis et les vis tamponnées fournies. 3) Bloquer l'étrier C (fig. 2) à la paroi dans les trous X1-X2. 4) Fixer la hotte à la paroi dans les trous J1 et J2 (fig. 3). 5) Assemblage ASPIRANTE ou FILTRANT.

Aspirante

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120mm, au besoin de l'installateur.

• En cas de branchement avec un tube de 120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte. Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

Filtrant (OPTION)

• Insérer le Raccord Sortie Air H (fig. 6).
• Assembler les filtres charbon actif L (fig. 7) en les centrant dans le support moteur M et les bloquer en tournant dans sens horaire (environ) jusqu'à l'arrêt. Pour les opérations de démontage, faire les opérations inverses.

6) Fixer la cheminée supérieure A (fig. 8) à l'étrier C (fig. 2/fig. 8) utilisant 4 vis autotaraudues de 2,9 mm en dotation. La distance entre les alésages de fixation X1 et X2 est déterminée par la hauteur de la cheminée supérieure H. 7) Appliquer frontalement la cheminée inférieure B (fig. 9) en élargissant légèrement les deux parties latérales et l'insérer ensuite dans la hotte (fig. 9).

Fonctionnement

Nous vous recommandons de faire fonctionner l'appareil quelque temps avant de procéder à la cuisson de n'importe quel aliment, de le laisser fonctionner encore pendant 15 minutes après la cuisson et de toute manière tant que les odeurs n'auront pas disparu.

Bandeau de commandes avec interrupteurs

• Un interrupteur qui commande l'allumage de l'installation d'éclairage.
• Un interrupteur pour commuter les trois vitesses d'exercice.
• Voignanténéral de signalisation moteur en service.

2) Bandeau de commandes avec touches

• Une touche qui commande l'allumage du moteur en première vitesse, indiquée pour une circulation d'air continue particulièrement silencieuse, en présence de faibles vapeurs de cuisson.
• Une touche qui commande le moteur en deuxième vitesse, indiquée dans la plupart des conditions d'emploi vu l'excellent rapport entre le débit d'air traité et le niveau de bruit.
• Une touche qui commande le moteur en troisième vitesse, indiquée en cas d'importantes émissions de vapeurs de cuisson, également pendant des périodes prolongées.
• Une touche qui commande l'allumage de l'installation d'éclairage.

Entretien

N. B. Pour n'importe quelle opération d'entretien et de réparation, débranchez l'appareil.

1. Éclairage

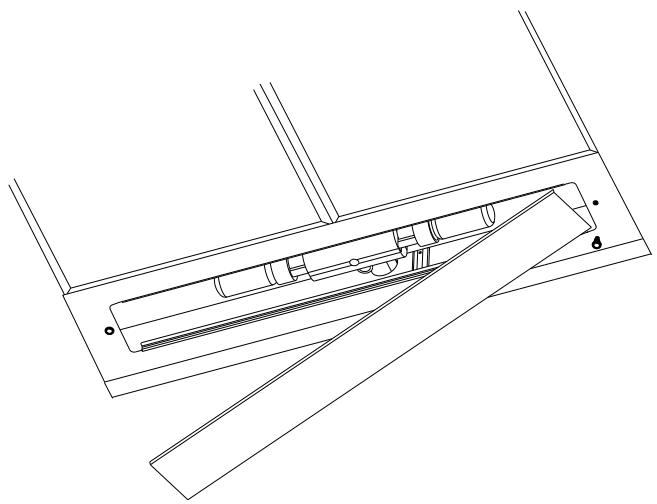

Il est constitué par deux lampes de 40W. Pour effectuer un remplacement, suivre les instructions suivantes (fig. 10) : Retirer l'un des goujons qui se trouvent sur les côtes du plafonnier. Faire coulisser le verre sur le côté sans le goujon, jusqu'à dégager la pointe opposée, puis tirer légèrement vers le bas. Remplacer les lampes et remonter le verre en effectuant les opérations décrites ci-dessus à rebours.

2. Filtres

À des intervalles plus ou moins fréquents en fonction de leur utilisation, mais en tout cas une fois tous les 2 mois, les filtres métalliques doivent être lavés dans le lave-vaisselle ou à la main dans de l'eau tiède savonneuse (les filtres au charbon actif ne doivent jamais être lavés et doivent être remplacés tous les 2 mois).

3. Nettoyage

Pour ce qui concerne le nettoyage externe de la hotte, utiliser un chiffon humide et de l'alcool ou d'autres produits appropriés. N'employez pas de produits abrasifs.

IMPORTANT: Il est obligatoire d'effectuer les opérations de nettoyage de la hotte et des filtres, ainsi que de les remplacer périodiquement selon nos instructions pour éviter les risques d'incendie.

ATTENTION: Le fabricant décline toute responsabilité pour les dommages provoqués par le non-entretien des filtres anti-graisse (nettoyage tous les 2 mois) ainsi que par le non-remplacement périodique des filtres à charbon et par le non-respect des instructions de montage et de branchement.

4 5

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de ramassage considéré, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, son service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
