MODE D'EMPLOI AE2022 ZANKER
Avertissements et conseils importants 17
Installation... 17 Utilisation... 17 Dépannage... 17 Sécurité... 17 Protection de l'environnement... 17
Utilisation 20
■ Bandeau de commandes. 20-21 Guide des programmes 22 Comment procéder 23 Nos conseils 24
Entretien 25
Nettoyage extérieur. 25 Nettoyage du hublot. 25 Nettoyage du filtre. 25
Installation 27
Emplacement : 27 Evacuation de l'air humide : 27 Raccordement sur l'extérieur : 27 Réversibilité du hublot : 29 Raccordement électrique : 29 Installation en colonne : 29
Comment dire votre notice d'utilisation?
Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation:
Instructions de sécurité
Conseils et recommandations
Informations liées à la protection de l'environnement
Notre contribution à la protection de l'environnement : nous utilisons du papier recyclé.
Lisez attentivement cette notice d'utilisation avant d'utiliser votre appareil.
Conservez cette notice pour toute future consultation. Si cet appareil avait été vendu ou transféré à une autre personne, assurez-vous que la notice suive l'appareil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci.
Les avertissements suivants sont disponibles pour votre sécurité. Nous vous prions de bien les lire attentivement avant d'installer et d'utiliser l'appareil.
Installation
À réception de l'appareil, il est nécessaire de faire les « réserves d'utilisation » en présence du livreur (dégâts esthétiques par exemple). Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. - Notre sèche-linge a été conçu pour évacuer la vapeur à l'air libre. L'appareil a son propre système d'aération qui ne doit être relié à aucun autre système d'aération servant à d'autres appareils.
Utilisation
- Notre appareil est destiné à un usage domestique. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. Débranche toujours l'appareil après son utilisation. Tout le linge à sécher doit être essoré avant d'être introduit dans le tambour. Plus la vitesse d'essorage sera importante, plus courte sera la durée du séchage d'où économique d'énergie.
- Ne séchez pas d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pourraient provoquer une explosion.
- Contrôlez qu'un briquet n'est pas resté dans une poche.
- Pendant le fonctionnement, le hublot peut atteindre des températures élevées : veillez par conséquent à ce que les enfants en bas âge ne s'en approchent pas. S'il était nécessaire d'ouvrir le hublot au cours du séchage, faites attention à ne pas toucher la partie intérieure du hublot, qui est très chaude.
Laissez le hublot entrouvert lorsque le séche linge n'est pas utilisé pour préserver le joint du hublot, mais veillez à ce que les enfants ne s'enferment pas dans l'appareil. Le filtre doit être nettoyé après chaque utilisation. - N'utilisez jamais l'appareil avec un filtre endommagé. Cela pourrait provoquer un incendie.
Dépannage
- N'essayez jamais de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages importants.
- Seul un Service Après-Vente recommandé est habilité à intervenir. En cas d'intervention, exigez des pièces de rechange certifiées constructeur.
Sécurité
- Il est dangereux de modifier ou d'essayer de modifier les caractéristiques techniques de cet appareil.
- Cet appareil a été conçu pour être utilisé par des adultes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
- Les enfants en bas âge et les petits animaux domestiques peuvent se glisser dans le tambour du sèche-linge. Contrôlez le tambour avant de mettre l'appareil en fonctionnement.
Protection de l'environnement
Tous les matériaux marqués par le symbole sont recyclables. Pour qu'ils puissent être «récapérés» (recyclés) il est nécessaire de les déposer dans les déchetteries prévues à cet effet (renseignez-vous auprès des autorités locales). Si vous procédez à la mise à la casse de votre appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger : coupez le cable d'alimentation au ras de l'appareil et détruisez le dispositif de fermeture du hublot.

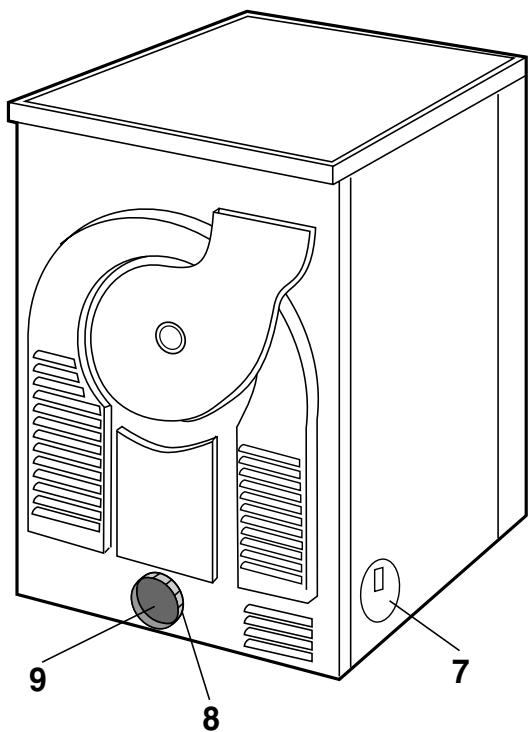

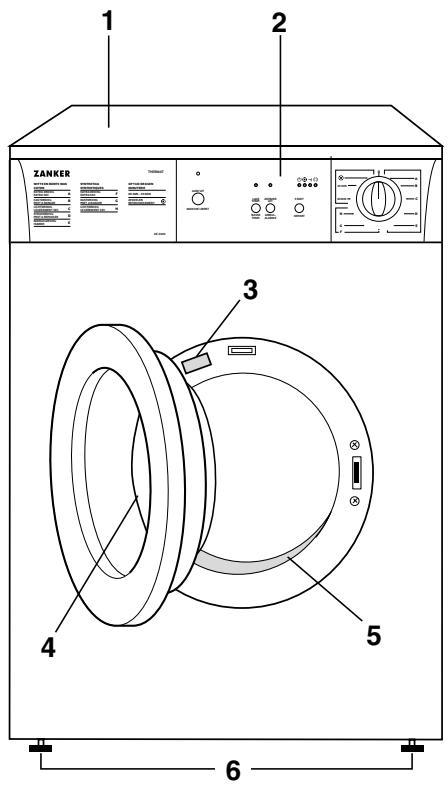

1 Plan de travail 2 Bandeau de commandes 3 Plaque signalétique 4 Poignée de porte 5 Filtre 6 Pieds régibles
7 Sortie air humide sur les côtés 8 Raccord 9 Sortie air humide à l'arrière
Caractéristiques techniques
| DIMENSIONS: | hauteur | 85 cm |
| largeur | 60 cm | |
| profondeur | 57 cm | |
| PUISSANCE DE BRANCHEMENT: | 220/230 V/50 Hz | |
| PUISSANCE TOTALE ABSORBEE: | 2600 W | |
| FUSIBLE: | 16 A | |
| CAPACITE DE SECHAGE: | coton, lin | 5 kg |
| synthétiques | 2,5 kg | |
| CONSOMMATIONS: | coton, lin | 3,5 kWh (5 kg prét à ranger) |
| coton, lin | 2,7 kWh (5 kg prét à repasser) |
Cet appareil est conforme aux Directives Communautaires suivantes : - 73/23 CEE 19/02/73 (Basse tension) et modifications successives ; - 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

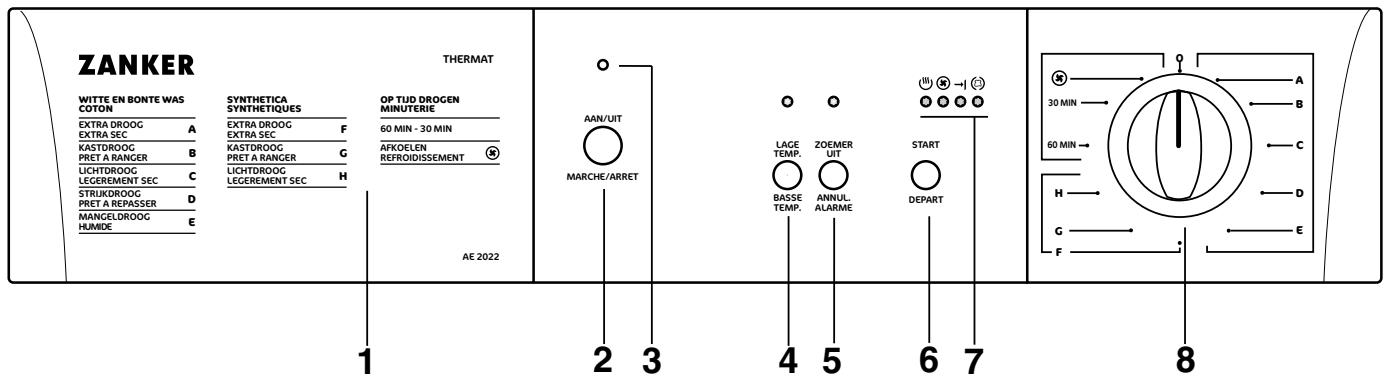

1 Guide des programmes
Il vous aidera à choisir le programme convenant à votre linge.
2 Touche marche/arrêt
Cette touche permet de mettre le sèche-linge sous tension. A la fin du programme, faites ressortir cette touche pour mettre le sèche-linge hors tension.
3 Voyant de mise sous tension
Il s'allume lorsque l'appareil est sous tension (touche marche/arrêt enclenchée) et s'éteint en faisant ressortir la même touche.
4 Touche basse température
L'enclenchement de cette touche permet d'effectuer un séchage à une température inférieure pour du linge délicat. Le voyant correspondant s'allume et un signal acoustique retentit.
5 Touche d'annulation de l'alarme
Des signaux sonores retentissent durant la phase “anti-froissage” et lorsque les touches 3-4-5 sont enclenchées.
Enclenchez cette touche lors de la programmation si vous souhaitez supprimer ces signaux. Le voyant correspondant s'allume.
6 Touche départ
Appuyez sur cette touche pendant 2 secondes environ pour permettre le sese-linge en fonctionnement après avoir sélectionné le programme. Un signal acoustique retentit.
Si le hublot est ouvert en cours de programme, cette touche doit être enclenchée à nouveau après fermeture du hublot pour que le programme démarre là où il a été interrompu.
Cette touche doit être enclenchée aussi après une coupure de courant.
Dans les deux cas le voyant ou (suivant la phase en cours) clignote pour vous rappeler que la touche départ doit être enclenchée à nouveau.
7 Voyants déroulement programme
Ces voyants vous indiquent les différentes phases du programme que l'appareil est en train d'effectuer:
Voyant de séchage (3)
Ce voyant indique que l'appareil est en phase de séchage.
Voyant «phase de refroidissement» (§)
Cevoyantindiqueque l'appareil est en phase de refroidissement. En fin de sechage, une phase de refroidissementde10minutesest prévue poureviterlefroissementdu linge.
Si le voyant clignote, cela signifie que la touche départ doit être enclenchée à nouveau pour que le programme redémarre.
Ce voyant clignote à la fin de la phase anti-froissage.
Voyant «phase anti-froissage» (2)
Les voyants → et clignotent alternativement à la fin du programme (après la phase de refroidissement) et pendant la phase “anti-froissage” pour vous rappeler que le programme est terminé et que le linge peut être retiré.
Si seul le voyant clignote, cela signifie que la phase anti-froissage est terminée : l'appareil s'arrête.
8 Programmateur
Il vous permet de sélectionner un séchage électronique ou chronométrique.
Tournez la manette sur le programme désiré.
Le séchage à contrôle électronique (automatique)
L'appareil fonctionne avec ces programmes à l'aide de sondes qui testent le degré d'humidité du linge.
Il vous suffit d'afficher le programme en fonction de la catégorie de linge et du degré de séchage désiré.
Le séchage chronométrique
A utiliser pour parfaire le séchage si nécessaire. Sélectionnez le programme 60 minutes pour le linge en coton ou 30 minutes pour les synthétiques.
Pour annuler un programme en cours, tournez le programmateur sur "0".
À la fin du séchage, tournez-le sur "0" avant de sortir le linge.
Séchage électronique
| Type de linge | Dégré de séchage souhaité | Charge maxi(1) en kg | Position duprogrammateur |
| Coton et lin | extra sec | 5 | A |
| préts à ranger | 5 | B(*) | |
| légèrement sec | 5 | C | |
| préts à repasser | 5 | D(*) | |
| humide | 5 | E | |
| Synthétiques | extra sec | 2,5 | F |
| préts à ranger | 2,5 | G(*) | |
| légèrement sec | 2,5 | H |
Suivant normes CEI 1121.
Séchage chronométrique
| Type de linge | Durée de séchage | Charge maxi(1) en kg | Position duprogrammateur |
| Coton | 60 min | 5 | 60 MIN |
| Synthétiques | 30 min | 2,5 | 30 MIN |
En aucun cas, le tambour ne doit être rempli en totalité (exclure par exemple les grandes couettes). La durée du séchage est variable selon : - la nature du linge - l'importance de la charge - l'intensité de l'essorage - le degré de séchage souhaité
Ventilation d'air froid
Ce programme peut être utilisé à toutes autres fins que le séchage du linge : pour éliminer une odeur trop prononcée, antimits par exemple, ou pour rafraîchir le linge.
Charge
Il est souvent difficile d'estimer le poids des articles à sécher. C'est pourquoi nous vous conseillons de remplir le tambour:
- en totalité mais sans pression excessive, pour le linge en coton, lin, mélis;
- à moitié de son volume pour les cotons traités et les fibres synthétiques; au tiers environ de son volume pour les articles très fragiles.
Avant la première utilisation de votre sèche-linge, faites-le fonctionner pendant 30 minutes environ, en chargeant le tambour de quelques chiffons humides (essorés), ceci afin d'éliminer d'éventuelles traces de poussières ou de graisses. Pour cela, après avoir branché l'appareil, sélectionnez une durée de 30 minutes à l'aide du programmeur et enclenchez la touche "départ".
- Branchez l'appareil. Dépliez les pièces de linge une à une et introduisez-les dans le tambour. Fermez le hublot.
- Enclenchez la touche "marche/arrêt", le voyant correspondant s'allume.
- Sélectionnez le programme ou le temps de séchage à l'aide du programmateur/minuteur.
- Enclenchez éventuellement la touche "annulation alarme" et/ou "basse température".
- Appuyez sur la touche "départ" : le séchage commence et le voyant s'allume.
Tous les programmes de séchage se terminent par une phase de refroidissement de 10 minutes (le voyant correspondant s'allume).
Si le linge n'est pas retiré en fin de cycle, le sèche-linge effectue la phase anti-froissage (durée: 30 minutes maximum).
Si vous n'avez pas enclenché la touche "annulation alarme", un signal sonore se fera entendre toutes les 10 secondes. Les voyants → et © clignotent alternativement.
Tournez le programmateur sur "O", faites resortir la touche "marche/arrêt" (le voyant de fonctionnement s'éteint) et sortez le linge immédiatement.
Si vous n'intervenez pas durant cette phase, le sèche-linge s'arrête automatiquement et le voyant clignote.
Après chaque utilisation
Tournez le programmateur sur "0". - Débranchez l'appareil en enfonçant la touche "marche/arrêt". Le voyant de fonctionnement s'éteint. Nettoyez le contrôle (voir page 25).
Nos conseils
- Ne surchargez pas le tambour de votre sèche-linge (5 kg de linge de coton sec ou 2.5 kg de linge synthétique sec max.). Pour les articles particulièrement fragiles, il est recommandé de réduire encore la charge. Une surcharge du tambour prolongerait anormalement le temps de séchage et pourrait être cause du froissement du linge. Nous vous donnons à titre indicatif les poids moyens des pièces les plus communes:
| Drap | 700-1000 g |
| Nappe | 400-500 g |
| Torchon | 70-120 g |
| Serviette | 50-100 g |
| Serviette-éponge | 150-250 g |
| Peignoir | 1000-1500 g |
| Chemise d'homme | 200-300 g |
| Taie d'oreiller | 100-200 g |
| Pyjama | 400-500 g |
| Chemise de nuit | 200-250 g |
Important:
Ne faites jamais sécher en machine:
- les lainages, les soieries et les voilages, les articles en chlorofibres (Thermolactyl etc....).
- les matières caoutchoutées, les tissus plastifiés et les articles ouatinés (anoraks, couettes etc...)
- les articles ayant été précédemment nettoyés avec des produits inflammables
- les tissus ayant tendance à s'effilocher.
- Conformez-vous scrupuleusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine.
Séchage en tambour à haute température Séchage en tambour à température modérée Séchage en tambour interdit
Fermez les boutons pression et les fermétures à glissière et recousez les boutons si nécessaire. Veillez à nouer les ceintures et les rubans des vêtements avant de les introduire dans le tambour.
- Vous obtiendrez un séchage homogène si vous prenez la précaution de trier chaque catégorie de linge selon son épaisseur, par exemple séchez séparément les tissus éponges.
- Séchez un par un les articles tels que housses de couette, draps, draps housse afin d'éviter qu'ils ne s'enroulent et forment des nœuds.
- Retournez sur l'envers les articles molletonnés et pelucheux, ainsi que les poches de pantalon afin d'éviter les épaisseurs longues à sécher.
- Tout le linge à sécher doit être essoré avant de procéder au séchage.
- Évitez de sécher le linge trop longtemps: vous économiserez de l'énergie et éviterez également la formation de faux plis dans le linge. L'adjonction d'assouplissant au dernier rinçage (en lave-linge) permet de réduire l'électricité statique sur le linge. Choisissez, pour les tissus en coton épais, un temps de séchage qui rend le linge prêt au repassage (c'est-à-dire imprégné de l'humidité que requiert un repassage immédiat). Si le repassage ne peut pas se faire immédiatement, enroulez le linge pour obtenir un degré d'humidité uniforme.
- Les articles tissés ont tendance à rétrécir. Un séchage excessif renforce cet effet. Il faut, par conséquent, sélectionner une durée de séchage très courte pour ces textiles. Nous vous recommandons de tenir compte des possibilités de rétrécissement de ces textiles lors de nouvelles acquisitions. Si le linge a encore humide à la fin du séchage, affichez un temps supplémentaire d'au moins 30 minutes.
Débranche l'appareil avant toute opération d'entretien.
Nettoyage extérieur
Utilisez de l'eau savonneuse. Rincez et séchez soigneusement.
Important:
N'utilisez jamais de produits abrasifs ou caustiques.
Nettoyage du hublot
Nettoyez périodiquement l'intérieur du hublot pour enlever d'éventuelles peluches. Un nettoyage soigneux est indispensable pour un séchage correct.

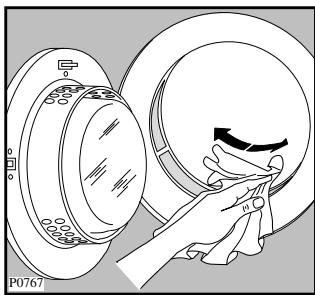

Nettoyage du filtre
Situé dans l'ouverture du hublot, le contrôle doit être nettoyé après chaque utilisation à l'aide d'un chiffon humide.
Le filtre n'est pas amovible.
Vous vous étonnerez peut-être de la grande quantité de peluches (bouts de fils) accumulant dans le filtre. Il s'agit toutefois d'une usure tout à fait normale du linge, et non pas d'une contrainte de ce dernier engendrée seulement par le séche-linge. En portant ce linge, et pendant le lavage (qu'il se fasse à la main ou dans une machine à laver automatique), il se produit un frottement des fibres et du tissu, leurs particules détachées adhérant à la surface du linge. Lors de l'étendage sur un séchoir, ces peluches (bouts de fils) sont emportées par le vent, tandis qu'à l'intérieur du séche-linge, elles s'accumulent et se gonflent fortement sous l'action du séchage. Leur poids vous permettra de constater leur faible proportion par rapport à la quantité de linge lavé.
En cas d'anomalie de fonctionnement
En cas d'anomalie ou de panne, nous vous conseillons de dire attentivement ce qui suit avant d'appeler votre service après-vente.
| ■ Anomalie | Causes possible |
| ■ Le sèche-linge ne démarre pas: | ■ hublot mal fermé ■ appariel non branché ■ mauvais état du fusible au compteur ■ coupure de courant ■programmateur positionné incorrectement ■ touche départ non actionnée |
| ■ Le résultat de séchage n'est pas satisfaisant | ■ le temps ou le programme choisi sont-ils corrects? ■ le filtrte a-t-il été nettoyé? ■ la touche “basse température” a-t-elle été enclenchée? ■ le tambour n'est-il pas surcharge? ■ le local où le sèche-linge est installé a-t-il une aération suffisante? |
Lorsque vous contactez le service après-vente, indiquez-lui le type et le numéro de série de votre appareil.

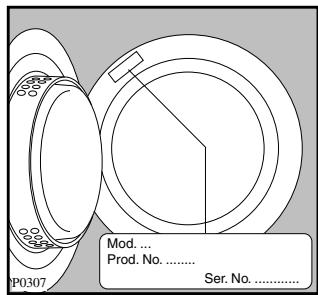

Ces indications figurent sur la plaque signalétique (voir fig. ci-contre).
Emplacement
Votre appareil doit être installé dans un local aéré afin de permettre l'évacuation de l'air humide dégagé de l'appareil pendant son fonctionnement. Vous devez prévoir la libre circulation de l'air autour de la grille d'aspiration située à l'arrière de l'appareil. L'endroit doit être propre et exempte de poussière.

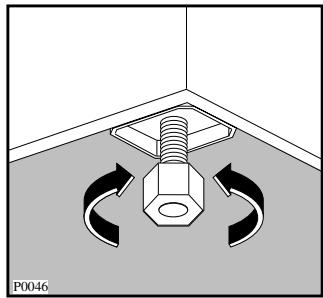

Assurez-vous que le sèche-linge est bien d'aplomb en agissant sur les pieds.
Ne démontez pas les pieds, ne limitez pas la circulation de l'air au sol par des tapis à longs poils, des moulures, etc. Il pourrait se produire une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquerait de l'endommager.
Un excès de condensation dans la pièce prolonge le temps de séchage et, par conséquent, la consommation d'énergie.
L'aération de la pièce peut être obtenue par l'ouverture d'une fenêtre ou par l'adaptation d'un raccordement sur l'extérieur.
La température ambiante du local ne doit pas excéder 35°C lorsque l'appareil est en fonction.
Évacuation de l'air humide

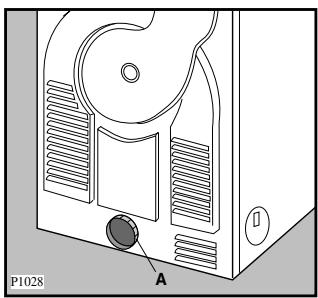

L'évacuation de l'air humide peut s'effectuer par l'arrière ou par les côtés de l'appareil.
Les orifices d'évacuation non utilisés doivent être obstrués à l'aide des caches fournis avec l'appareil.
Le raccordement sur l'extérieur

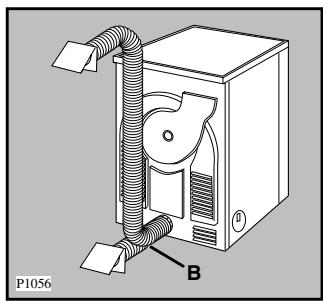

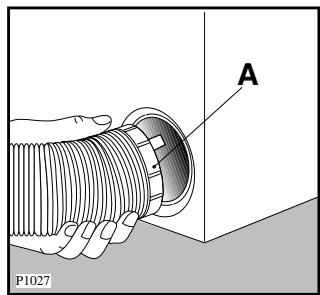

Ce mode d'évacuation de l'air humide est possible en raccordant un tuyau flexible de 100 mm de diamètre, vendu sur demande, sur la sortie.
Pour relier le tuyau à l'appareil, il faut appliquer d'abord à une extrémité du tuyau le raccord en plastique «A» se trouvant sur l'orifice arrêté et ensuite introduire le tuyau dans l'orifice d'évacuation choisi.
Si votre appareil est placé dans un local très froid, percez un trou au point B de 3 mm et déposez un récipient plat dessous pour y recueillir l'eau de condensation.
Le tuyau ne devra pas présenter plus de deux coudes.

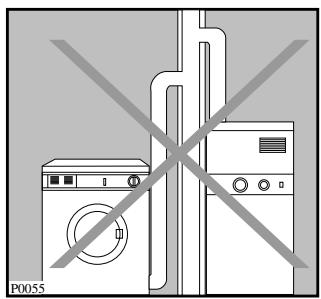

ATTENTION: ce sèche-linge ne doit pas être raccordé sur un conduit de fumées.
Remarque:
Si vous avez équipé l'extrémité du tuyau de raccordement sur l'extérieur d'un clapet anti-retour ou d'une grille, ils devront être régulièrement entretenus pour ne pas être obstrués par des peluches.
Un débit maximum d'évacuation d'au moins 150m³ /h doit être assuré.
Notre responsabilité ne saurait être engagée en cas de surchauffe provoquée par une obstruction due à un corps étranger.
Vous avez également la possibilité d'orienter l'extrémité du tuyau vers le bas afin d'empêcher l'eau et le vent d'entrer.
Important: Il est possible que vous constatiez des anomalies de fonctionnement si le local est équipé d'une VMC (ventilation mécanique centralisée).
Si le temps de séchage est anormalement long, débranchez la VMC ou fermez l'orifice d'aspiration.
Si le sèche-linge est installé à côté de meubles de cuisine, vérifie que le tuyau d'évacuation n'est pas écrasé. Si le tuyau est partiellement écrasé, l'efficacité du séchage sera réduite, avec une augmentation conséquente des temps de séchage et de consommation d'électricité.
Si le tuyau est complètement écrasé, les dispositifs de sécurité dont la machine est dotée pourraient se déclencher.
Cette opération ne doit être effectuée que par un technicien qualifié.
Opérations à effectuer:

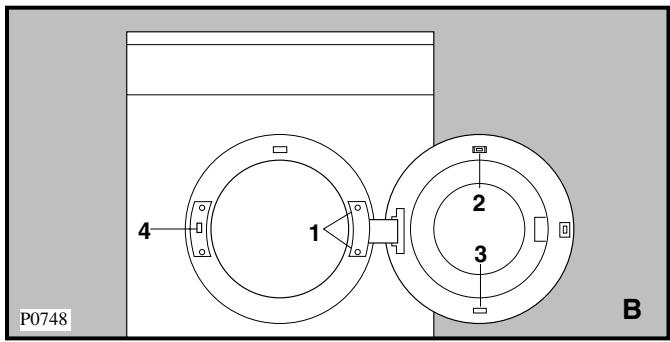

Enlevez le hublot en devissant les deux vis de fixation (1) de la charnière à la carrosserie (Fig. A). Enlevez la languette (2) et la plaquette (3) en fléchissant les deux ailettes d'accrochage à l'aide d'un tournevis (Fig. A). Remontez-les sur le hublot (Fig. B) en vous assurant bien qu'elles soient accrochées. - Enlevez la plaquette en plastique (4) en dévissant les deux vis de fixation (Fig. A) et replacez-la sur le côté opposé (Fig. B). - Remontez le hublot en vissant bien les deux vis (1) (Fig. B).
Raccordement électrique
Ce sèche-linge ne peut être branché qu'en 220-230 V/50 Hz, 16 A.
Utilisez un socle de prise de courant comptant une borne de mise à la terre qui doit être obligatoirement raccordée conformément aux normes en vigueur.
Vérifiez que le compteur et les fusibles peuvent supporter l'intensité absorbée par l'appareil, en tenant compte des autres appareils électriques branchés.
Notre responsabilité ne saurait être engagée en cas d'incident ou d'accident provoqué par une mise à la terre déficiente ou inexistante.

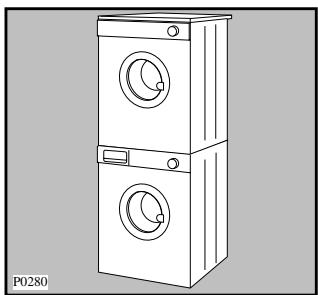

Installation en colonne
Ce s'est le linge peut être installé en colonne sur certains lave-linge de notre marque à chargement frontal. La fixation de ces deux appareils s'effectue à l'aide du kit vendu sur demande. Ce kit est à commander auprès de votre revendeur. Les instructions de montage se trouvent dans l'emballage.
