MODE D'EMPLOI AE2020 ZANKER
Avertissements et conseils importants 17
Installation 17
Utilisation 17
Dépannage 17
Sécurité 17
Protection de l'environnement 17
A L'ATTENTION DE L'UTILISATEUR
Caracteristiques techniques 19
Utilisation 20
Bandeau de commandes. 20-21
Guide de séchage 22
Comment proceder 23
Nos conseils 24
Entretien 25
Nettoyageextérieur. 25
Nettoyage du hublot 25
Nettoyage du filtré 25
En cas d'anomalie de fonctionnement 26
A L'ATTENTION DE L'INSTALLATEUR
Installation 27
■ Emplacement. 27
Evacuation de l'air humide. 27
Raccordement sur l'extérieur 27

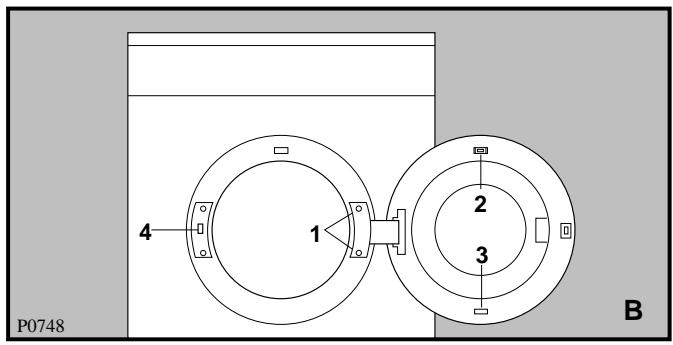

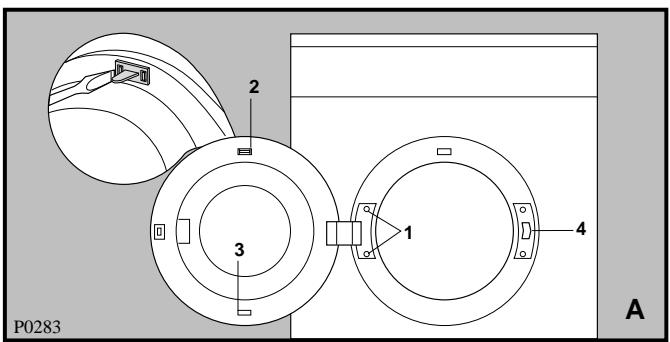

Réversibilité du hublot. 29
Raccordement electrique. 29

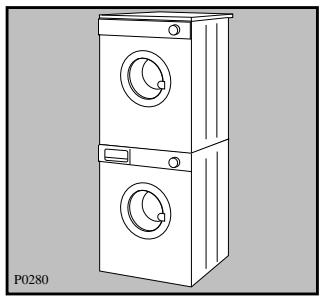

■ Installation en colonne 29
Lisez attentivement cette notice d'utilisation avant d'utiliser votre apparéil.
Conservez cette notice pour toute future consultation. Si cet apparéil devait être vendu ou transféré à une autre personne, assurez-vous que la notice suive l' apparéil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci.
Les avertissements suivants sont disponibles pour votre sécurité. Nous vous prions de bien pouvoir les lire attentivement avant d'installer et d'utiliser l'appareil.
Installation
A réception de l'appareil, il est nécessaire de faire les « réserves d'utilisation » en présence du livreur (dégats esthétiques par exemple).
Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil faites appel à un électricien qualifié.
Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
- Voitresseche-linge a etecou pour evacuer la vapeur à l'air libre. L'appareil a son propre système d'aération qui ne doit etre relié àaucun autre système d'aération servant àd'autres appeareils.
Utilisation
- Notre apparéil est destiné à un usage domestique. Ne l'utilise pas à des fins commerciales ou industriielles ou pour d'autres buts que celui pour lequel il a été créé.
Débranchez toujours l'appareil après sonutilisation. - Tout le linge à secher doit être essoré avant d'être introduit dans le tambour. Plus la vitesse d'essorage sera importante, plus courte sera la durée du séchage d'ou économique d'énergie.
- Ne séchez pas d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pouraient provoquer une Explosion.
- Contrôlez qu'un briquet n'est pas resté dans une poche.
- Pendant le fonctionnement, le hublot peut atteindre des températures élevées: voirlez par conséquent à ce que les enfants en bas âge ne s'en approchent pas.
S'il était nécessaire d'ouvrir le hublot au cours du séchage, faites attention à ne pas toucher la partie interieure du hublot, qui est très chaude.
Laissez le hublot entrouvert lorsque le sechelinge n'est pas utilisé pour préserver le joint du hublot, mais veillez à ce que les enfants ne s'enferment pas dans l'appareil.
Le filtré doit être nettoyé après chaque utilisation.
- N'utilisez jamais l'appareil avec un filtre endommagé. Cela pourrait provoquer un incendie.
Dépannage
- N'essayez jamais de réparer l'appareil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages importants.
- Seul un Service ÀpRES-Vente recommandé est habilité à intervenir. En cas d'intervention, exigez des pieces de rechange certifiées constructeur.
Sécurité
Il est dangereux de modifier ou d'essayer de modifier les caractéristiques techniques de cet apparéil.
- Cet apparéil a été concu pour être utilisé par desadultes. Veillezdonc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
- Les enfants en bas âge et les petits animaux domestiques peuvent se glisser dans le tambour du sèche-linge. Contrôlez le tambour avant demettre l'appareil en fonctionnement.
Protection de l'environnement
Tous les matériaux marqués par le symbole sont recyclables. Pour qu'ils puisent être «récapérés» (recyclés) il est nécessaire de les déposer dans les déchetteries prévues à cet effet (renseignez-vous auprès des autorités locales).
Si vous procédez à la mise à la casse de votre apparéil, voirlez àmettre hors d'usage ce qui pourrait représenter un danger: coupez le cable d'alimentation au ras de l' apparéil et détiroyez le dispositif de fermeture du hublot.

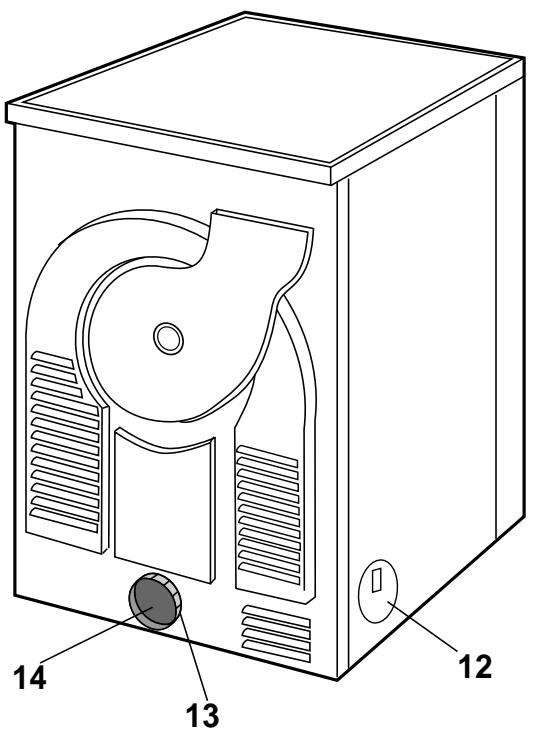

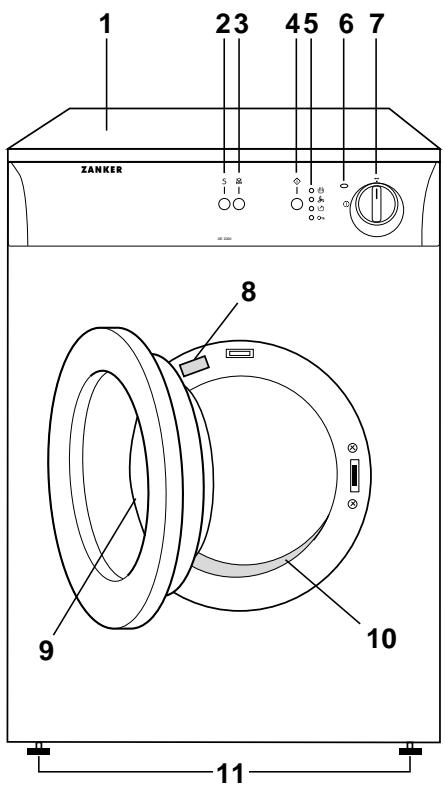

i Description de l'appareil
1 Plan de travail
2 Touche séchage délicat
3 Touche suppression alarme
4 Touche départ
5 Voyants de contrôle
6 Voyant de fonctionnement
7 Programmateur/Minuteur
8 Plaque signalétique
9 Poignée de porte
10 Filtre
11 Pieds réglables
12 Sortie air humide sur les cotsés
13 Raccord
14 Sortie air humide à l'arrière
i Caractéristiques techniques
| DIMENSIONS: | hauteur | 85 cm |
| largeur | 60 cm | |
| profondeur | 57 cm | |
| PUISSANCE DE BRANCHEMENT: | 220/230 V/50 Hz | |
| PUISSANCE TOTALE ABSORBEE: | 2600 W | |
| FUSIBLE: | 16 A | |
| CAPACITE DE SECHAGE: | coton, lin | 5 kg |
| synthétiques | 2 kg | |
| CONSOMMATIONS: | coton, lin | 3,5 kWh (5 kg prét à ranger) |
| coton, lin | 2,7 kWh (5 kg prét à repasser) |
Cet apparéil est conforme aux Directives Communautaires suivantes:
- 73/23 CEE 19/02/73 (Basse tension) et modifications successives;
- 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

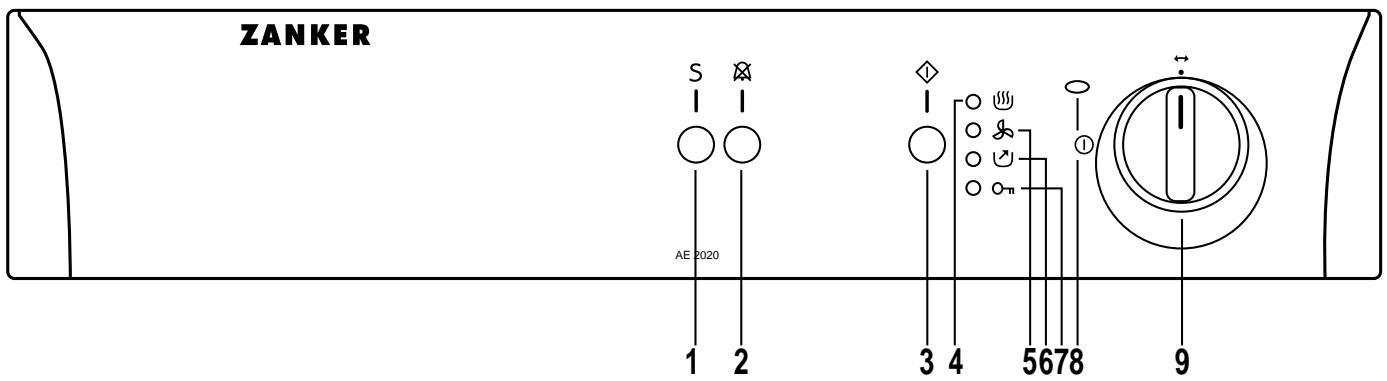

Bandeau de commandes
ZANKER
1 Touche séchage délicat S
L'enclenchement de cette touche permet d'effectuer un séchage à une température inférieure pour du linge délicat.
Cette touche n'est à utiliser que lors du séchage chronométrique des synthétiques.
2 Touche suppression alarme
Des signaux sonores retentissent durant la phase «anti-froissage».
Enclenchez cette touche lors de la programmation si vous souhaitez supprimer l'alarme sonore.
3 Touche départ
Appuyez sur cette touche pendant quelques secondes pourmettrele seshe-linge en marche après avoir selectionné le programme. Si le hublot est ouvert en cours de programme, cette touche doit etre enclenchée a nouveau apres la fermetre du hublot pour continuer leprogramme.
4 Voyant de séchage (vert)
CevoyantindiquequeI'appareilest enphase deséchage.
5 Voyant «phase de refroidissement» (vert)
Cevoyantindiqueque l'appareil est en phase de refroidissement.En fin de sechage，une phase de refroidissementde9minutesestprevue pour eviterlefroissement du linge.
6 Voyant «fin de cycle» (rouge)
Cevoyant s'allume après chaque cycle de séchage, pour vous rappeler qu'il est nécessaire de nettoyer le filtré. Il s'éteint à l'ouverture du hublot ou lorsque leprogrammateur est tourné sur "0".
7 Voyant «hublot ouvert» (rouge) Oπ
Cevoyantclignote quandlehublotestouvert.
8 Voyant de fonctionnement
Cevoyant s'allume quand leprogramme est affiché et s'éteint quand leprogrammateur est tourné sur la position "0".
9 Programmateur/Minuteur ①
Il vous permet de sélectionner un séchage électronique (graduations enlettres) ou chronométrique (graduations en minutes).
Le séchage à contrôle électronique (automatique)
L'appareil fonctionne dans ces programmes à l'aide de sondes qui testent le degré d'humidity du linge.
Il vous suffit d'afficher le programme (A à D) en fonction de la catégorie de linge et du degré de sechage désiré.
Minuterie complémentaire (Séchage chronométrique)
Un minuteur gradué jusqu'à 90 minutes vous permet de parfaire le séchage si nécessaire ou d'utiliser votre séche-linge independamment du système de contrôle électronique.
En sélectionnant un temps de séchage court tenez compte du fait que pendant les 9 dernières minutes du cycle, une phase de refroidissement/anti-froissage est prévue pour éviter le froissement du linge.
Pour annuler un programme en cours tournez le
programmateur/minuteur sur "0".
A la fin du séchage tournez le
programmateur/minuteur sur "0" avant de sortie le
linge.
Les programmes de séchage Séchage électronique
| Type de linge | Dégré de séchage souhaité | Charge maxi(1) en kg | Position duprogrammateur |
| Coton | très sec | 5 | A |
| préts à ranger | 5 | B (*) | |
| préts à repasser | 5 | C (*) | |
| Synthétiques | préts à ranger | 2 | D (*) |
(*) Suivant normes CE1 1121.
Séchage chronométrique (Minuterie complémentaire)
Coton et lin
| Degré de séchage | Vitesse d'essorage | Charge maxi(1)en kg | Temps de séchage |
| Prêt à ranger | 800 à 1000 tr/min. | 5 | 75 à 90 min. |
| 2 | 60 à 75 min. | ||
| 1000 à 1200 tr/min. | 5 | 60 à 75 min. | |
| 2 | 45 à 60 min. | ||
| Prêt à repasser | 800 à 1000 tr/min. | 5 | 60 à 75 min. |
| 2 | 45 à 60 min. | ||
| 1000 à 1200 tr/min. | 5 | 45 à 60 min. | |
| 2 | 30 à 45 min. |
Synthétiques: enclenchez la touche S
| Dégré de séchage | Vitesse d'essorage | Charge maxi(1)en kg | Temps de séchage |
| Prêt à ranger | Essorage court à 650 tr/min. | 2 | 45 à 60 min. |
| 1 | 30 à 45 min. | ||
| 0,5 | 20 min. |
(1) En aucun cas, le tambour ne doit être rempli en totalité (exclure par exemple les grandes couettes).
La durée du séchage est variable selon:
-la nature du linge
- l'importance de la charge
- l'intensité de l'essorage
Charge
Il est souvent difficile d'estimer le poids des articles à secher. C'est pourquoi nous vous conseillons de replir le tambour:
en totalité mais sans pression excessive, pour le linge en coton, lin, métis.
a moitié de son volume pour les cotons traités et les fibres synthétiques.
au tiers environ de son volume pour les articles très fragiles.
Comment procéder
Avant la première utilisation de votre sèche-linge, faites-le fonctionner pendant 20 minutes environ, en chargeant le tambour de quelques chiffons humides (essorés), ceci afin d'éliminer d'eventuelles traces de poussières ou de graisses. Pour cela, après avoir branché l'appareil, sélectionnez une durée de 20 minutes à l'aide du minuteur. Le sèche-linge se mettra en marche et s'arrête automatiquement.
- Branchez l'appareil. Dépliez les pieces de linge une à une et introduizez-les dans le tambour. Fermez le hublot.
- Sélectionnez le programme ou le temps de séchage à l'aide du programmateur/minuteur.
- Enclenchez eventuèlement la touche "suppression alarme" X.
- Enclenchez la touche "sechage délicat" S si vous souhaitez sécher des synthétiques avec la minuterie complémentaire (sechage chronométrique).
- Appuyez sur la touche "départ" : le séchage commence et le voyant s'allume.
Tous les programmes de séchage se terminent par une phase de refroidissement de 9 minutes (levoyant correspondant s'allume).
Le sèche-linge effectue ensuite la phase anti-froissage (durée: 30 minutes maximum).
You've always la possibilité desterolir le linge à tout moment:
- tournez le programmateur sur "0" et sortez le linge immédiatement.
Si vous n'intervenez pas durant cette phase, le sèche-linge s'arrête automatiquement et le voyant de fonctionnement reste allumé.

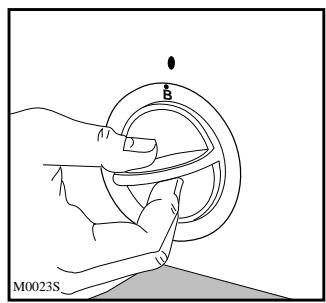

Après chaque utilisation
- Tournez le programmateur sur "0", le voyant de fonctionnement s'eteint.
Debranchez l'appareil.
Nettoyez le filtré (voir page 25).
i Nos consels
- Ne surchargez pas le tambour de votre sèche-linge (5 kg de linge de coton sec ou 2 kg de linge synthétique sec max.). Pour les articles particulièrement fragiles, il est recommendé de réduire encore la charge. Une surcharge du tambour prolongerait anormalement le temps de séchage et pourrait être cause du froissement du linge. Nous vous donnons à titre indicatif les poids moyens des pièces les plus communes:
| Drap | 700-1000 g |
| Nappe | 400-500 g |
| Torchon | 70-120 g |
| Serviette | 50-100 g |
| Serviette-éponge | 150-250 g |
| Peignoir | 1000-1500 g |
| Chemise d'homme | 200-300 g |
| Taie d'oreiller | 100-200 g |
| Pyjama | 400-500 g |
| Chemise de nuit | 200-250 g |
Important:
Ne faites jamais sécher en machine:
- les lainages, les soieries et les voilages, les articles en chlorofibres (Thermolactyl etc....).
- les matières caoutchoutées, les tissus plastifiés et les articles ouatinés (anoraks, couettes etc...)
- les articles ayant eté precedemment nettoyés avec des produits inflammables
-
les tissus ayant tendance à s'effilocher.
-
Conformez-vous scrupuleusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine.
Séchage en tambour à haute température
Séchage en tambour à température modérée
Séchage en tambour interdit
-
Fermez les boutons pression et les fermétures à glissière et recousez les boutons si nécessaire.
Veillez à nouer les ceintures et les rubans des vêtements avant de les introduire dans le tambour. -
Vous obtiendarez un séchage homogène si vous prenez la précaution de trier chaque catégorie de linge selon son épaisseur, par exemple séchez séparément les tissuséponges.
- Sechez un par un les articles tels que housses de couette, draps, draps housse afin d'eviter qu'ils ne s'enroulent et forment des noeuds.
- Retournez sur l'envers les articles molletonnés et pelucheux, ainsi que les poches de pantalon afin d'éviter les épaisseurs longues à secher.
- Tout le linge à secher doit être essoré avant de procéder au séchage.
Evitez de secher le linge trop longtemps: vous economiserez de l'énergie et éviterez également la formation de faux plis dans le linge.
L'adjonction d'assouplissant au dernier rincege (en lave-linge) permet de réduire l'électricité statique sur le linge.
Choisissez, pour les tissus en coton épais, un temps de séchage qui rend le linge prêt au repassage (c'est-à-dire impregné de l'humidité que requiert un repassage immédiat). Si le repassage ne peut pas se faire immédiatement, enroulez le linge pour obtenir un degré d'humidité uniforme. - Les articles tissés ont tendance à rétrécir. Un séchage excessif renforce cet effet. Il faut, par conséquent, sélectionner une durée de séchage très courte pour ces textiles. Nous vous recommendons de tener compte des possibités de rétrécissement de ces textiles lors de nouvelles acquisitions.
Si le linge avait etre encore humide à la fin du séchage, affichez un temps supplémentaire d'au moins 20 minutes.
Débranche l'appareil avant toute opération d'entretien.
Nettoyage extérieur
Utilisez de l'eau savonneuse. Rincez et sechez soigneusement.
Important:
N'utilisez jamais de produits abrasifs ou caustiques.

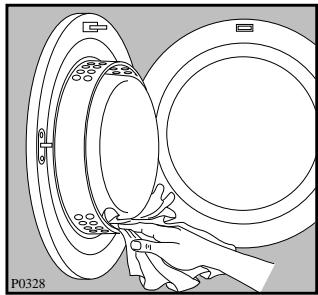

Nettoyage du hublot
Nettoyez périodiquement l'intérieur du hublot pour enlever d'eventuelles peluches. Un nettoyage soigneux est indispensable pour un séchage correct.

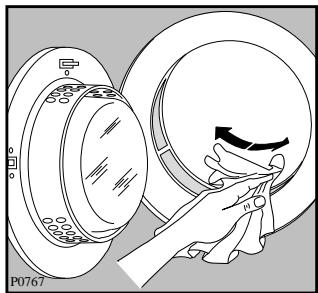

Nettoyage du filtré
Situé dans l'ouverture du hublot, le filtrte doit être nettoyé après chaque utilisation à l'aide d'un chiffon humide.
Le filtre n'est pas amovible.
Vous vous étonnerez peut-être de la grande quantité de peluches (bouts de fils) accumulating dans le filtré. Il s'agit toute fois d'une usure tout à fait normale du linge, et non pas d'une contrainte de ce dernier engendrée seulement par le seche-linge. En portant ce linge, et pendant le lavage (qu'il se fasse à la main ou dans une machine à laver automatique), il se produit un frottement des fibres et du tissu, leurs particules détachées adhérant à la surface du linge. Lors de l'etendage sur un séchoir, ces peluches (bouts de fils) sont emporté(e)s par le vent, tandis qu'à l'intérieur du seche-linge, elles (ils) s'accumulent et se gonflent fortement sous l'action du sechage. Leur poids vous permettra de constater leur faible proportion par rapport à la quantité de linge lavé.
EN CAS D'ANOMALIE DE FONCTIONNEMENT
En cas d'anomalie ou de panne, nous vous conseillons de dire attentivement ce qui suit avant d'appeler votre service après-vente.
| ■ Anomalie | Causes possible |
| ■ Le sèche-linge ne démarre pas: | ■ hublot mal fermé ■ appariel non branché ■ mauvais état du fusible au compteur ■ coupure de courant ■ minuteur positionné incorrectement ■ touche départ non actionnée |
| ■ Le résultat de séchage n'est pas satisfaisant | ■ le temps ou le programme choisi sont-ils corrects? ■ le contrôle a-t-il été nettoyé? ■ la touche S a-t-elle été enclenchée dans un programme électronique? ■ le tambour n'est-il pas surcharge? ■ le local où le sèche-linge est installé a-t-il une aération suffisante? |
Lorsque vous contactez le service après-vente, indiquez-lui le type et le numero de série de votre apparéil.

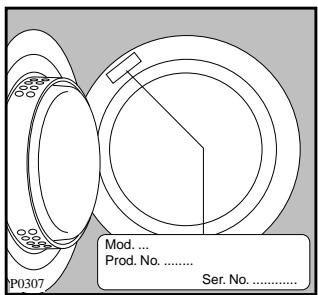

Ces indications figurent sur la plaque signaletique (voir fig. ci-contre).
Installation
Emplacement
Votre apparéil doit être installé dans un local aéré afin de permettre l'évacuation de l'air humide dégagé de l' apparéil pendant son fonctionnement. Vous doivent prévoir la libre circulation de l'air autour de la grille d'aspiration située à l'arrière de l' apparéil. L'endroit doit être propre et exemple de poussière.

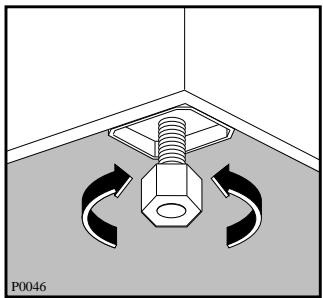

Assurez-vous que le sèche-linge est bien d'aplomb en agissant sur les pieds avant.
Ne démontez pas les pieds, ne limite pas la circulation de l'air au sol par de tapis à longs poils, des moulures, etc. Il pourrait se produit une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquerait de l'endommager.
Un excès de condensation dans la piece prolonge le temps de séchage et, par conséquent, la consommation d'énergie. L'aération de la piece peut être obtenue par l'ouverture d'une fenêtre ou par l'adaptation d'un raccordement sur l'extérieur. La température ambiente du local ne doit pas excéder 35^ lorsque l'appareil est en fonction.
Evacuation de l'air humide

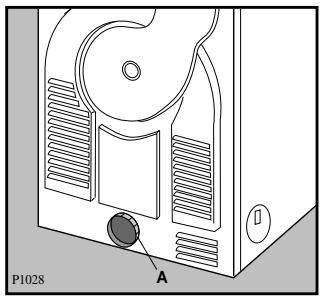

L'évacuation de l'air humide peut s'effectuer par l'arrière ou par les cots de l'appareil.
Les orifices d'évacuation non utilisés doivent être obstrués à l'aide des caches fournis avec l'appareil.

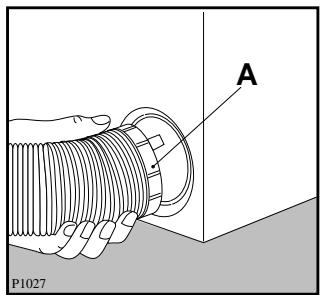

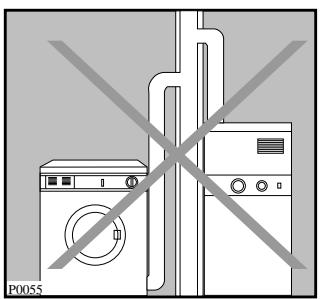

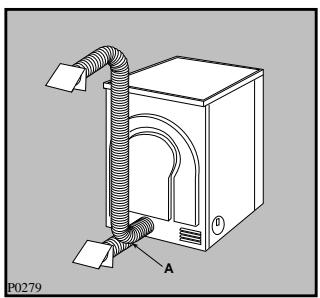

Le raccordement sur l'extérieur
Ce mode d'évacuation de l'air humide est possible en raccordant un tuyau flexible de 100 mm de diamètre, vendu sur demande, sur la sortie可以选择.
Pour relier le tuyau à l'appareil il faut appliquer d'abord à une extrémité du tuyau le raccord en plastique «A» se trouvant sur l'orifice arrêté et ensuite introduire le tuyau dans l'orifice d'évacuation choisi.
Si vous appeareil est placé dans un local très froid,/percez un trou au point A de 3 mm et déposez un récipient plat dessous pour y récapérer l'eau de condensation.
Le tuyau ne devra pasprésenter plus de deux coudes.
attention: ce sèche-linge ne doit pas être raccordé sur un conduit de fumées.
Remarque:
Si vous avez équipé l'extrémité du tuyau de raccordement sur l'extérieur d'un clapet anti-retour ou d'une grille, ils devront être régulièrement entretenus pour ne pas être obstrués par des peluches.
Un débit maximum d'évacuation d'au moins 150m^3 /h doit être assuré.
Notre responsabilité ne saurait etre engagée en cas de surchauffe provoquee par une obstruction due à un corps étranger.
Vous avez également la possibilité d'orienter l'extrémité du tuyau vers le bas afin d'empêcher l'eau et le vent d'entrée.
Important: Il est possible que vous constatiez des anomalies de fonctionnement si le local est équipé d'une V.M.C. (ventilation mécanique centralisée).
Si le temps de séchage est anormalement long, débranche la VMC ou fermez l'orifice d'aspiration.
Si le sèche-linge est installé à côté de meubles de cuisine, vérifie que le tuyau d'évacuation n'est pas écrasé. Si le tuyau est partiellement écrasé, l'efficacité de séchage sera réduite, avec une augmentation conséquence des temps de séchage et de consommation d'électricité.
Si le tuyau est complètement écrasé, les dispositifs de sécurité dont la machine est dotée pourraient se déclencher.
Réversibilité du hublot
Cette opération ne doit être effectuee que par un technicien qualifié.
Opérations à effectuer:
Enlevez le hublot en devissant les deux vis de fixation (1) de la charnière à la carrosserie (Fig. A).
Enlevez la languette (2) et la plaquette (3) en fléchissant les deux ailettes d'accrochage à l'aide d'un tournevis (Fig. A). Remontez-les sur le hublot (Fig. B) en vous assurant bien qu'elles soient accrochées.
- Enlevez la plaquette en plastique (4) en dévissant les deux vis de fixation (Fig. A) et replacez-la sur le côté opposé (Fig. B).
- Remontez le hublot en vissant bien les deux vis (1) (Fig. B).
Raccordement électrique
Ce sèche-linge ne peut être branché qu'en 220-230 V/50 Hz, 16 A.
Utilisez un socle de prise de courant compteant une borne de mise à la terre qui doit être obligatoirement raccordée conformément aux normes en vigueur.
Vérifiez que le compteur et les fusibles peuvent supporter l'intensité absorbée par l'appareil, en tenant compte des autres appareils électriques branchés.
Notre responsabilité ne saurait être engagée en cas d'accident ou d'accident provoqué par une mise à la terre défectueuse ou inexistante.
Installation en colonne
Ce sèche-linge peut être installé en colonne sur certains lave-linge de notre marque à chargement frontal. La fixation de ces deux apparêils s'effectue à l'aide du kit vendu sur demande. Ce kit est à commander auprès de votre revendeur. Les instructions de montage se trouvent dans l'emballage.
