Type de produit	Niveau laser automatique
Marque	SKIL
Modèle	0510
Type de laser	650 nm (rouge)
Classe laser	2
Puissance de sortie	< 1 mW
Alimentation	2 piles AA (LR6) 1,5 V
Température de fonctionnement	-10 °C à 55 °C
Température de stockage	-20 °C à 60 °C
Plage de nivellement automatique	≤ ±4°
Précision	± 1 mm/m
Poids	0,68 kg
Projection de lignes	Horizontale, verticale et croisée
Nivellement automatique	Oui
Verrouillage du niveau	Oui (bouton C)
Niveau à bulle	Oui
Échelle graduée	Oui
Compatible trépied	Oui (bague de verrouillage K)
Usage prévu	Définir et vérifier la précision de lignes horizontales, verticales ou croisées
Entretien	Nettoyer avec un chiffon doux et produit nettoyant pour vitres
Sécurité	Ne pas regarder directement le rayon laser ; catégorie 2

FOIRE AUX QUESTIONS - 0510 SKIL

Comment allumer le niveau laser SKIL 0510 ?

Pour allumer le niveau laser, poussez le bouton A pour projeter une ligne horizontale ou le bouton B pour une ligne verticale. Appuyez sur les deux pour une ligne croisée.

Comment projeter une ligne horizontale ?

Appuyez sur le bouton A situé sur l'outil pour projeter une ligne horizontale. Assurez-vous que l'outil est sur une surface stable et que le nivellement automatique est activé.

Comment projeter une ligne verticale ?

Appuyez sur le bouton B pour projeter une ligne verticale. Vous pouvez également activer les deux boutons pour obtenir une ligne croisée.

Comment verrouiller le niveau automatique pour le transport ?

Faites coulisser le bouton C sur la position de verrouillage (cadre fermé) après utilisation pour protéger le mécanisme de nivellement automatique pendant le transport.

Quel type de piles utiliser ?

Utilisez 2 piles AA (LR6) de 1,5 V. Respectez les polarités lors de l'insertion dans le compartiment situé sous le couvercle D.

Comment installer l'outil sur un trépied ?

Dépliez le trépied, verrouillez-le avec la bague K, réglez la hauteur avec la manivelle N et fixez l'outil directement sur le trépied ou sur la tige d'extension en veillant à ce qu'il soit bien ferme.

Quelles sont les consignes de sécurité à respecter ?

Ne projetez jamais le rayon laser dans les yeux, ne dirigez pas le laser vers des personnes ou des animaux, n'utilisez pas d'optiques grossissantes pour regarder le faisceau et tenez l'outil hors de portée des enfants de moins de 16 ans.

Comment nettoyer le niveau laser ?

Retirez les piles, puis nettoyez l'outil avec un chiffon doux et un produit nettoyant pour vitres. Ne démontez pas l'outil et ne modifiez pas les parties contenant le laser.

Que faire si le laser ne projette pas de ligne ?

Vérifiez que les piles sont correctement installées et suffisamment chargées. Assurez-vous que l'outil est sur une surface plane et que le nivellement automatique n'est pas bloqué (bouton C en position déverrouillée). Si le problème persiste, consultez le service après-vente.

Comment utiliser les boutons de réglage ?

Tournez les boutons de réglage E pour centrer la bulle du niveau à bulle F. Cela donne une indication approximative de l'horizontalité avant d'activer le laser.

MODE D'EMPLOI 0510 SKIL

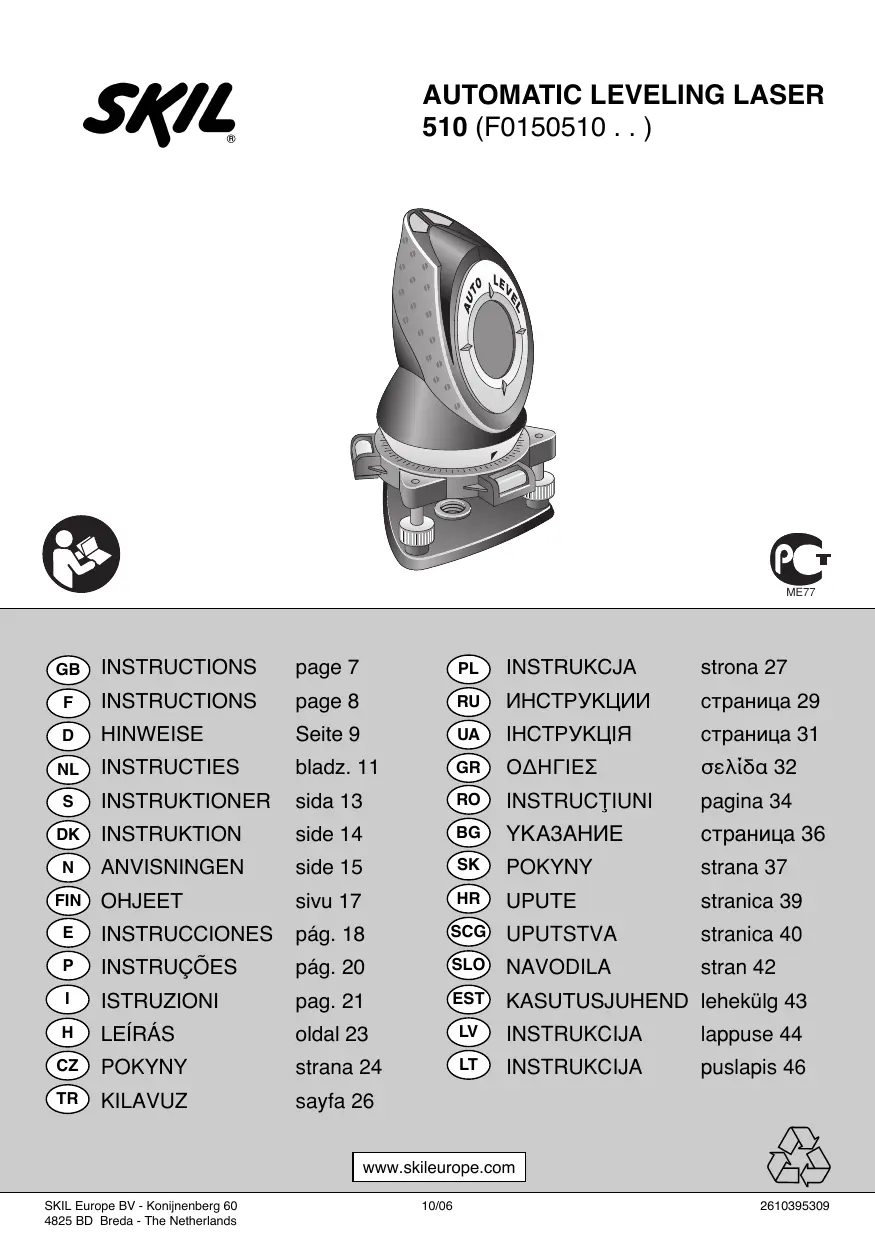

Niveau laser automatique 510

• Cet outil sert à définir et à vérifier la précision de lignes horizontales, verticales ou croisées en projetant des rayons laser à réglage automatique.
• Lisez soigneusement ce mode d'emploi ainsi que l'étiquette d'avertissement située sur l'outil avant d'utiliser l'outil.
• Prêtez attention aux consignes de sécurité et aux avertissements ; sinon, vous risquez d'endommager gravement vos yeux.
• Conservez ce mode d'emploi pour vous y reporter à l'avenir.

Spécifications techniques

Type de laser : 650 nm

Catégorie de laser 2

Puissance de sortie < 1 mW

Alimentation : 2 piles AA (LR6) / 1,5 V

Température de fonctionnement -10°C à 55°C

Température de stockage -20°C à 60°C

Plage de niveau automatique ≤ ±4°

Poids 0,68 kg

Exactitude +/- 1 mm/m

Sécurité

• Ne projetez pas le rayon laser dans vos yeux (rayonnement laser).
• Ne dirigez pas le rayon laser vers des personnes ou des animaux.
• Ne placez pas cet outil dans une position où le rayon laser pourrait atteindre l'œil d'une personne, volontairement ou non.
• N'utilisez pas d'outils optiques grossissants (loupes, télescopes ou jumelles) pour voir le rayon laser. Veillez à ne pas enlever l'étiquette d'avertissement de l'outil ni à l'endommager.
• présence de liquides inflammables, de gaz ou de poussière.
• N'utilisez pas cet outil en présence d'enfants.
• Cet outil ne doit pas être utilisé par des personnes de moins de 16 ans.
• N'utilisez pas cet outil dans un but autre que ceux mentionnés dans ce mode d'emploi. Utilisez seulement les accessoires d'origine prévus pour cet outil.

Éléments de l'outil

A Bouton marche/arrêt pour la projection des lignes horizontales B Bouton marche/arrêt pour la projection des lignes verticales C Bouton pour le verrouillage du niveau automatique D Couvercle du compartiment des piles E Boutons de réglage F Niveau à bulle G Echelle graduée H Ouverture faisceau laser J Etiquette d'avertissement K Bague de verrouillage (trépied) L Loquets de verrouillage (trépied) M Tige du trépied N Manivelle de réglage (trépied) P Bouton de verrouillage (trépied) Q Tige d'extension (trépied)

Utilisation

Installation des piles

• Ouvrez le couvercle D.
• Insérez 2 piles AA (LR6) 1,5 V (respectez les polarités).
• si vous n'utilise pas l'outil pendant une longue période, retirez toujours les piles
• Remplacez toujours la totalité des piles en même temps.

Marche/arrêt ⑤

• Mettez l'outil en marche/hors tension en poussant le bouton A ou le bouton B ! Ne projetez pas le rayon laser dans vos yeux ! Ne dirigez pas le rayon laser vers des personnes ou des animaux ! Mettez toujours l'outil hors tension après utilisation ! V sser le bouton C sur la position de verrouillage.
• Utilisation de l'outil
• placez l'outil sur une surface horizontal
• Mettez l'outil en marche.

Si la surface est inclinée de plus de [valeur], le réglage automatique du niveau n'est plus possible.

• Tournez les boutons de réglage E pour centrer la bulle des niveaux F.
• Les niveaux à bulle ne servent qu'à donner une indication approximative.

Avant de projeter une ligne, agitez légèrement l'outil pour activer le système de niveau automatique.

Projetez une ligne horizontale en appuyant sur le bouton A. Projetez une ligne verticale en appuyant sur le bouton B. Projetez une ligne croisée en appuyant sur le bouton A puis sur le bouton B. Les obstacles situés face à l'outil n'affecteront pas la ligne de projection. ⑦ - Utilisez l'outil manuellement pour vérifier une ligne droite ou l'alignement de deux points de référence (verrouillez le niveau automatique). ⑧ - Prenez des mesures en utilisant la ligne projetée comme référence. (9)

• ement sur des murs adjacents (10)
• Faites pivoter l'outil manuellement pour facilit èce.
• aidez-vous de l'échelle graduée G (3) pour obtenir des alignements précis dans la piece
• Aligner des objets verticale
• Faites pivoter l'outil manuellement pour facilit èce.
• aidez-vous de l'échelle graduée G (3) pour obtenir des alignements précis dans la piece
• . Lunettes de vue du rayon laser pour mieux voir le rayon laser ! Ces lunettes ne protègent pas vos yeux contre le rayon laser.

Trépied (14)

• Dépliez le trépied.
• verrouillez le trépied à l'aide de la bague K
• Réglez la longueur de la tige M à l'aide de la manivelle N.
• Verrouillez la tige M avec le bouton P.
• Installez l'outil directement sur le trépied ou sur la tige d'extension Q. Veillez à ce que l'outil soit fermement fixé au trépied.

Entretien

• Verrouillez systématiquement le niveau automatique après utilisation et pendant le transport en faisant coulisser le bouton C sur la position de verrouillage (5).
• N'exposez pas cet outil à des vibrations continues ni à des extrêmes de température.
• Rangez toujours cet outil à l'intérieur dans son carton ou sa mallette de protection.
• Protégez l'outil de la poussière, de l'humidité et de la lumière directe du soleil.
• Nettoyez l'outil à l'aide d'un tissu de coton doux et d'un produit nettoyant pour vitres.

Retirez toujours les piles avant de nettoyer l'objectif.

• Ne démontez pas cet outil et ne le modifiez d'aucune façon.
• N'essayez pas de modifier les parties de l'appareil contenant le laser.

Garantie / Environnement

• Ce produit Skil est garanti conforme aux règlements statutaires et nationaux ; les dommages dus à une usure normale, à un changement excessif ou à une mauvaise utilisation seront exclus de la garantie.
• En cas de réclamation, envoyez l'outil non démont insi que la vue éclatée de l'outil figurent sur skileurope.com).
• Ne jetez pas énagères (pour les pays européens uniquement).
• conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement
• Le symbole ⑭ vous indique quand la nécessité du débarras se présente.
