AL-800 - Système d'alarme PHENIX - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil AL-800 PHENIX au format PDF.
| Type de produit | Système d'alarme sans fil avec transmetteur téléphonique vocal |
| Marque | PHENIX |
| Modèle | AL-800 |
| Dimensions de l'unité centrale | 18 x 13,5 x 3 cm |
| Dimensions de la sirène intérieure | 12 x 6,5 x 3,5 cm |
| Dimensions des télécommandes | 7 x 3,4 x 1,6 cm |
| Dimensions des détecteurs magnétiques | 9,6 x 4 x 1,4 cm |
| Dimensions des détecteurs infrarouges | 5 x 9 x 6 cm |
| Poids de l'unité centrale | 0,63 kg |
| Poids de la sirène intérieure | 100 g |
| Poids des télécommandes | 40 g |
| Poids des détecteurs magnétiques | 50 g |
| Poids des détecteurs infrarouges | 75 g |
| Alimentation de l'unité centrale | Adaptateur secteur + 4 piles rechargeables 1,2 V AAA LR03 (sauvegarde) |
| Alimentation de la sirène | 3 piles 1,5 V AA LR6 |
| Alimentation des télécommandes | 1 pile 12 V type 23A |
| Alimentation des détecteurs magnétiques | 3 piles 357 A / LR44 |
| Alimentation des détecteurs infrarouges | 3 piles 1,5 V AAA LR03 |
| Fonctions principales | Alarme sans fil, transmetteur téléphonique vocal (jusqu'à 6 numéros), sirène intégrée avec LED, détecteurs magnétiques et infrarouges, télécommandes, message vocal 10 s, alarme d'urgence, écoute à distance, protection coupure de courant (10 h) |
| Portée de transmission | 20 à 30 m en appartement (champ libre indiqué) |
| Consommation en veille | Centrale < 120 mW, sirène < 1 mW, détecteur magnétique < 0,05 mW, détecteur infrarouge < 2,5 mW |
| Sécurité | Ne pas ouvrir, éviter eau/humidité, éloigner des sources de brouillage (box ADSL, Wifi) d'au moins 2 m |
| Entretien | Remplacer les piles lorsque la sirène clignote ou que le voyant infrarouge devient orange fixe |
| Pièces détachées et réparabilité | Contacter le service client PHENIX au 08 26 09 29 29 (0,15€/min) ou technique@idkmultimedia.com. Garantie 1 an (sauf piles/batteries) |
| Informations générales | Fabriqué par IDK MULTIMEDIA – www.idkmultimedia.com |
FOIRE AUX QUESTIONS - AL-800 PHENIX
Questions des utilisateurs sur AL-800 PHENIX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système d'alarme au format PDF gratuitement ! Retrouvez votre notice AL-800 - PHENIX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AL-800 de la marque PHENIX.
MODE D'EMPLOI AL-800 PHENIX
Système d'alarme sans fil avec transmetteur téléphonique vocale
Vers.19-09-08
Merci d'avoir fait l'acquisition de ce système d'alarme sans fil avec transmetteur téléphonique.
Le système convient à la surveillance de maisons individuelles, de bureaux, d'entrepôts et de tout lieu où une surveillance est requise. Lorsqu'il est armé, tout intrus déclenchera une alarme puissante et le système appelle automatiquement 1 à 6 périodes de téléphone pré-enregistrés par vous-même.

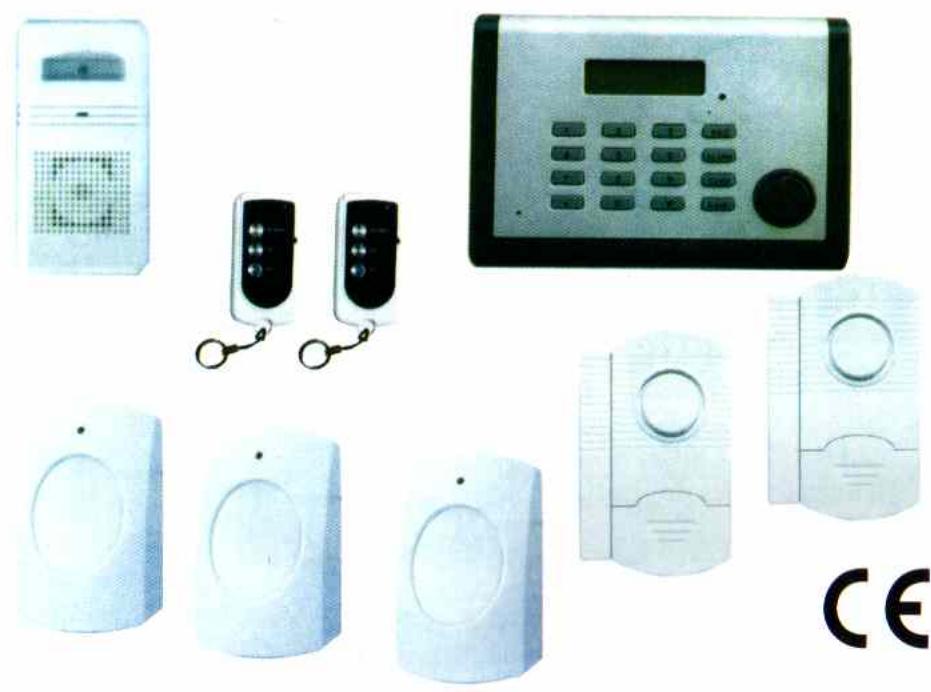

Contenu de la boîte :
1 x Sirene interieure sans fil avec LED clignotante
2x Télécommandes livrées avec 1 pile 12v type 23A

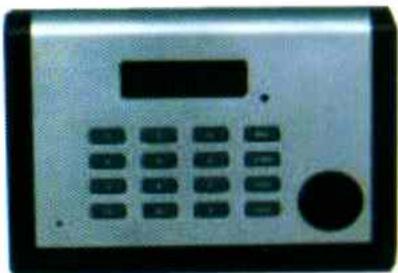

1 x Unité centrale/transmetteur
2x Détecteurs magnétiques portes/fenêtres sans fil Livrés avec 3 piles LR44
3 x Détecteurs infrarouges sans fil avec rotules de fixation
Notice
1 Cordon téléphonique Plug/Plug RJ-45
Kit de fixation et 2 adhésifs double face
1x adaptateur secteur
Attention
RISQUE de CHOC électrique: NE PAS OUVRIR!
Ce symbole est un avertissement vous alertant de la présence de tensions dangereuses à l'intérieur du boîtier de l'appareil. Ces tensions peuvent être de magnitude suffisante pour constituer un risque de choc électrique. N'ouvre jamais le boîtier du produit. Adressez-vous à un technicien qualifié.
Ce symbole est un avertissement vous informant que les instructions d'utilisation et de maintenance sont à consulter avant l'utilisation du produit.
L'unité centrale ne doit pas être exposée à des égouttements d'eau ou des éclaboussures et aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
Ne branchez pas votre appareil avant d'avoir lu entièrement ce manuel d'utilisation.
Les autres unités du système fonctionnant sur piles doivent elles aussi être positionnées à l'abri de l'eau, ou de l'humidité. Comme tout appareil fonctionnant sur piles, ils ne doivent pas être exposés à des températures extremes.
Avertissement:
Les portées (distance de transmission du signal) sont indiquées en champ libre ; de manière générale il faut considérer que ce système fonctionne pour des portées de 20 à 30 mètres en appartement, avec des cloisons légères.
La traversée de parois en béton ou de murs épais sont à l'appréciation de l'utilisateur final.
La proximité d'appareils tels que les Box ADSL, Wifi peut perturber l'alarme sans fil. Éloignez d'au moins 2 mètres la centrale de ces appareils. Pour les appareils Wifi, vous pouvez les régler sur d'autres canaux d'émissions afin d'éviter tout brouillage radio.

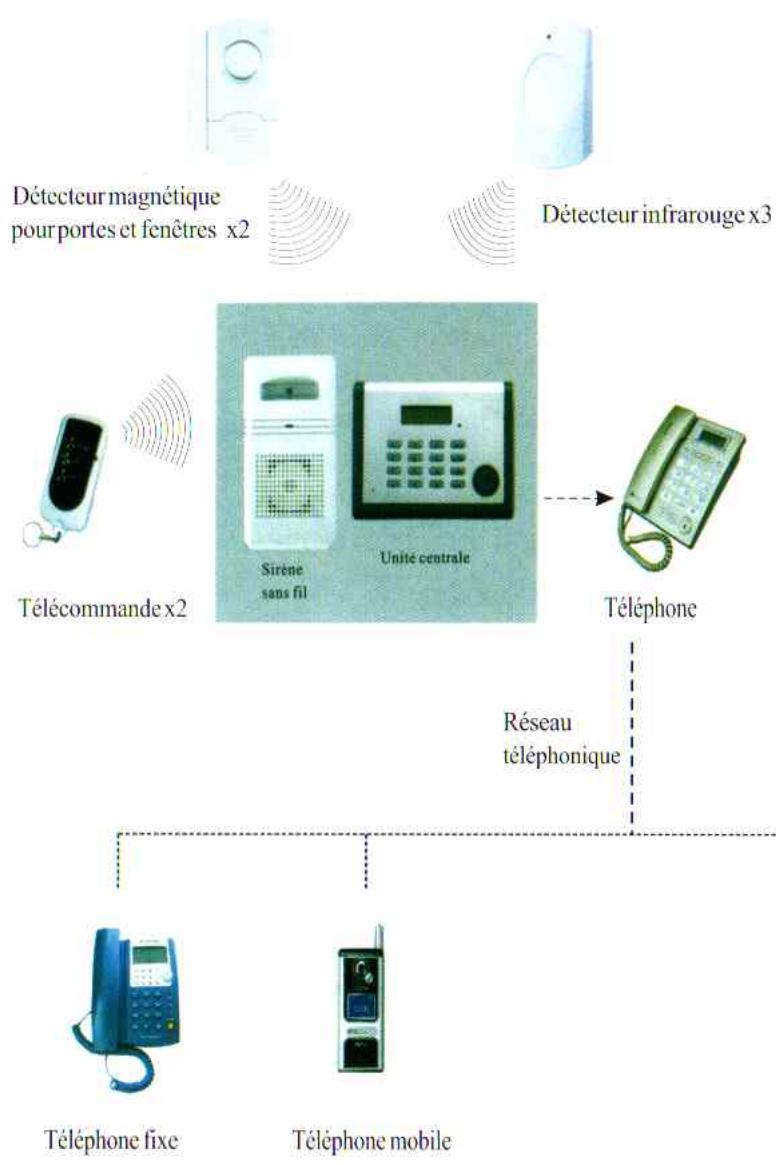

Lorsqu'un intrus entre dans la zone protégée, il déclenchera une sirène stridente et la LED rouge clignotera. Le transmetteur téléphonique appellera automatiquement et en boucle les 6 numéros de téléphone programmés.
- Cachez votre unité centrale dans un endroit discret.
- Enregistrement et lecture d'un message : Le numéro de téléphone appelé reçoit le message d'alarme enregistré. L'écoute à distance après un rappel du transmetteur.
- Les détecteurs magnétiques sonneront également pour attirer l'attention après que la sirène principale ne sonne si vous choisissez l'option « RF+ ALARM » sur les détecteurs magnétiques. Armer et désarmer le système avec la télécommande. Protection contre les coupures de courant : Une alimentation de réserve peut fonctionner pendant 10 heures lorsque le cordon d'alimentation est coupé ou si une coupure de courant intervient pour une autre raison. Le relais se fait automatiquement quand le système est de nouveau alimenté.
- Mémorisation de l'état : En cas de coupure et si l'alimentation de réserve est épuisée, le système mémorisera l'état au moment de l'arrêt de l'alimentation.
Installation
Si vous n'avez pas de connectique RJ-11 disponible, vous aurez besoin d'une connectique RJ-11 vers borne gigogne 8 plot de type « T » (type réseau France Télécom). Ce type de connectique est disponible en magasin de télécommunication ou dans certaines grandes surfaces.
1/ Reliez l'unité centrale (connectique à gauche) à une prise téléphonique fixe de type RJ-11 (se procurer éventuellement un adaptateur gigogne RJ-11 vers borne 8 plot en « T » utilisés en France (voir photos A et B, en bas de la page 3). En cas d'abonnement en dégroupage total, vous devez vous raccorder derrière le boîtier ADSL de votre opérateur (Free, Neuf, etc.) 2/ Reliez l'unité centrale (connectique à gauche) au secteur à l'aide de l'adaptateur fourni. 3/ Insérez 4 batteries rechargeables fournies (1,2V AAA LR03) de sauvegarde des données en cas de coupure de courant (jamais de piles classiques!) dans le compartiment prévu de la centrale. 4/ Prenez garde à bien dissimuler l'unité centrale qui est ne doit pas être vue par les voleurs. 5/ L'interrupteur ON/OFF vous permet d'éteindre l'unité centrale. Placez le bouton sur ON, et la LED s'allumera. Un Bip retentira ce qui signifie que l'unité centrale est activée.
B) La sirène intérieure sans fil avec LED rouge clignotante
Insérez 3 piles (1,5 V type AA LR6), et installez la sirène dans un endroit très visible où la sonnerie se fera facilement entendre. Après la programmation (p. 5), vous la fixerez à l'aide des vis et chevilles fournies
C) Installation du détecteur magnétique de porte/fenêtre :
Il se compose d'un détecteur magnétique et d'un transmetteur. Fixez le détecteur et le transmetteur sur la porte et le chambranle de la porte au moyen de la bande adhéasive double face fournie. Alignez le détecteur magnétique sur le transmetteur. L'espacement intérieur entre eux ne doit pas dépasser 10mm afin d'éviter un déclenchement intempestif de l'alarme. Chaque détecteur magnétique fonctionne sur 3 piles bouton (type 357 A / LR-44) fournies.
D) installation du détecteur à infrarouge :
Retirez le couvercle du compartiment à piles, insérez les 3 piles (1,5V AAA LR03) pour chaque détecteur, et refermez-le. Fixez le détecteur sur un mur à l'aide de sa rotule vers la zone à surveiller à une hauteur de 1 à 1,50m à l'aide des vis et chevilles fournies. Veillez à ce que le détecteur ne soit jamais exposé à aucune source de lumière ni le jour, ni la nuit. Orientez le détecteur face à la zone à surveiller (detection 8 metres maximum). Evitez les zones de reflets (miroirs, fenêtres, portes vitrées, etc.) et de chaleur (radiateurs, cheminées...).
Programmation
Insérez les piles et batteries pour chacun des accessoires.
La sirène doit être impérativement programmée en premier
-Appuyez sur le bouton « CODE » de la centrale (affichage « LEARNING »):
-Appuyez sur le bouton « CODE » de la sirène (au dos) ; cette dernière clignotera très rapidement et un BIP retentira.
- Pour les détecteurs magnétiques (portes et fenêtres), mettez-les sur « RF », puis faites une simulation d'ouverture, puis refermez (BIP de la centrale)
-Pour le détecteur infrarouge, positionnez-le en face d'une personne jusqu'à ce que le détecteur se déclenche (voyant rouge) et un BIP de la centrale retentira.
À chaque opération d'enregistrement d'un nouvel accessoire, il y aura un « BIP » provenant de l'unité centrale et un de la sirène.
-Faites la même opération à l'aide des télécommandes en appuyant sur « ON »
La sirène sans fil et l'unité centrale émettront deux « BIP » de fin 40 secondes après le processus de reconnaissance du dernier accessoire relié.
Pour une remise à zéro : débranchez la centrale sans les batteries, puis rebranchez l'alimentation et les batteries, puis réidentifiez les périphériques (détecteurs, etc.) Comme au début
Brève description du fonctionnement
La mise en fonction se fait en appuyant sur le bouton « ON » avec la télécommande. En cas de danger ou d'aggression, vous pouvez également lancer une alarme d'urgence directement en appuyant sur « ALARM » depuis la télécommande.
L'unité centrale peut aussi déclencher une alarme d'urgence silencieuse depuis le clavier (bouton « ALARM »). Les 6 numéros de téléphones seront alors composés les uns à la suite des autres. Il est préférable d'utiliser la télécommande et de laisser l'unité centrale dans un lieu dissimulé.
Les produits électriques et les piles, batteries usagées ne doivent pas être jetées avec les ordures ménagères.
Recyclez-les comme il se doit.
Consultez les autorités locales, votre déchetterie ou le revendeur du produit pour obtenir de l'aide.
Mettez le bouton de l'unité centrale sur on
L'unité centrale fait un son BIP, la LED rouge s'allume ; elle est activée. L'indication « No SAVE » apparaitra sur l'écran LCD.
Enregistrement de votre annonce :
Votre message sera émis par téléphone à destination des 6 numéros sauvegardés. Appuyez sur le bouton REC, et « REC » apparaitra sur l'écran LCD. Relâchez le bouton lorsqu'un « Bip » indiquera le début de l'enregistrement. Notre message ne doit pas excéder 10 secondes. Un double «BIP-BIIIP» (le premier son est court, le second est long) et vérifie automatiquement l'enregistrement. Notre message doit être le plus simple possible, p. ex. « C'est la salle n° xx, bâtiment n° xx, rue xxx. Une intrusion a eu lieu, au secours » ou « Merci de prévenir le propriétaire au xxxxxx qu'une alarme s'est déclenchée dans sa maison. »
Programmation des numéros de téléphone à appeler :
Appuyez sur * pour rentrer les numéros de téléphone qui s'afficheront à l'écran.
Appuyez sur # et les chiffres disparaîtront de l'écran, ce qui signifie que le nombre a été sauvegardé dans le système.
Par exemple, si le 06 12 34 56 78 est un numéro à avertir, rentrez *0612345678#, et ce numéro sera sauvegardé dans le système.
Lorsqu'un numéro est sauvegardé, un numéro de mémoire apparait sur l'écran LCD. Vous pouvez enregistrer jusqu'à 6 périodes de téléphones qui seront appelées à la suite du n°1 au n°6.
Annulation des numéros de téléphone sauvegardés :
Appuyez sur * puis sur # ; un son sera entendu, et les 6 numéros seront supprimés.
Remplacement des piles sur les détecteurs et sirène :
Les voyants LEDs indiquent que les piles sont presque épuisées quand :
-Sur la sirène le voyant clignote.
-Sur les détecteurs de mouvement infrarouges le voyant devient orange fixe.
Verrouillage et déverrouillage du clavier :
Appuyez sur « LOCK » pour verrouiller le clavier, et appuyez rapidement deux fois sur « LOCK » pour déverrouiller le clavier.
En temps normal :
Appuyez sur « ON » avec la télécommande ; un « Bip » indiquera sur l'unité centrale et sur la sirène. L'indication « SAVE » apparait sur l'écran LCD. Le système sera alors armé 30 secondes plus tard.
Les numéros de téléphone seront automatiquement composés dès que quelqu'un déclenche l'alarme via les détecteurs infrarouges de mouvement, ou via les détecteurs magnétiques de portes et fenêtres. La sirène fonctionnera pendant 25 secondes en clignotant. Si vous désirez l'option « RF+ ALARM » sur les détecteurs magnétiques de portes et fenêtres, alors ils sonneront également deux secondes après que la sirène commence à sonner pour dissuader l'intrus.
En cas d'urgence :
Appuyez sur « ALARM » sur votre télécommande pour déclencher le système en cas d'urgence. Les 6 numéros sauvegardés seront appelés automatiquement, et la sirène sans fil sonnera.
En réponse à un appel téléphonique :
Après avoir raccroché votre téléphone (ou votre mobile), l'alarme continue à appeler les autres numéros sauvegardés pour leur délivrer le message enregistré,
appuyez sur # si vous ne souhaitez pas qu'elle le fasse.
Pour surveiller le site :
Appuyez sur * pour surveiller un site en l'écoutant depuis votre téléphone. Vous ne pourrez pas écouter plus de 2 minutes. Appuyez sur # pour arrêter la surveillance et mettre fin aux appels des numéros enregistrés.
Pour neutraliser l'alarme :
Appuyez sur « OFF » sur la télécommande. L'unité centrale et les sirenés s'arrêtent et feront un « BIP » signalant la fin de l'alarme.
Dimensions: 18x13.5x3 cm.
Consommation: < 120 mW (veille)
Les 4 batteries rechargeables 1,2 V AAA LR03 peuvent prendre le relais en cas de coupure de courant pendant plus de 10 heures.
Poids 0,63 Kg
Dimensions: 12 × 6.5 × 3.5 cm.
Alimentation: 3 × 1,5 ~VAA LR6
Puissance sonore: >95 dB
Consommation: < 1mW en veille
< 3mW (en fonctionnement)
Utilisation des piles pour 3 mois de fonctionnement en veille.
Poids: 100 g.
Dimensions: 7 × 3.4 × 1.6 cm.
Alimentation : pile 12V type 23A
Consommation: < 10mW
Poids: 40g
Dimensions: 9.6x4x1.4 cm.
Alimentation : 3 piles 357A / LR44
Consommation: < 0.05mW (veille)
< 10mW (en activités)
Poids: 50g
Dimensions: 5 × 9 × 6 cm.
Alimentation: 3 × 1,5 V AAA LR03
Consommation: < 2.5mW (veille)
< 10mW (activité)
Poids: 75g
Utilisation des piles pour 8 mois de fonctionnement en veille.

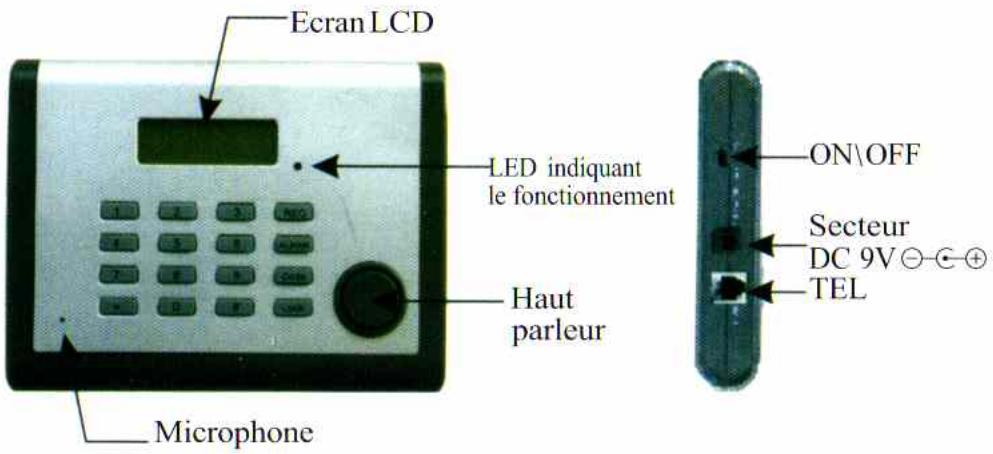

Visualisation des boutons
Apprentissage en appuyant sur le bouton "CODE" lorsque "LEARNING" apparait sur l'unité centrale
PHENIX apporte tous les soins nécessaires à l'élaboration de ses produits.
Si vous rencontrez un problème avec ce réseau, contactez notre réseau d'experts car de nombreux problèmes d'utilisation peuvent être résolus par téléphone.
PHENIX Service Clients
(Lundi au vendredi)
Tél: 08 26 09 29 29 (appel facturé 0,15€/min)
technique@idkmultimedia.com
Produit de Réf : AL-800 (Alarme sans fil)
Le recours en garantie est d'un an.
Sont exclus de la garantie : Les batteries et les piles fournies.
La garantie ne sera valable qu'accompagnée d'une preuve d'achat.
Conserve-la soigneusement!
Si vous rapportez le produit au magasin ou à votre revendeur, il faut qu'il soit complet avec tous les accessoires présents dans son emballage, accompagné d'une copie de votre preuve d'achat et la cause de la panne.
PHENIX est une marque déposée de la société IDK MULTIMEDIA
www.idkmultimedia.com
