Type de produit	Lecteur DVD avec écran LCD TFT 19"
Marque	LENCO
Modèle	DVT-1901
Catégorie	Lecteur DVD
Taille écran	19 pouces (48 cm)
Résolution écran	1024 x 768 pixels
Dimensions (L x l x H)	494 x 184 x 412 mm
Poids	Environ 10 kg
Alimentation	AC 100-240V, 50/60 Hz (via adaptateur) ou DC 12V
Consommation électrique	Moins de 48 W
Formats de disques compatibles	DVD, CD, JPEG
Fonctions principales	Lecture DVD/CD/JPEG, récepteur TV, USB, carte SD/MS/MMC, NICAM, contrôle parental, veille automatique
Entrées vidéo	Y/Pb/Pr, S-Video, CVBS, SCART (Péritel), VGA
Entrées audio	L/R pour Y/Pb/Pr, S-Video, CVBS, PC
Sorties	Audio/Video composite, casque
Ports	USB, carte SD/MS/MMC
Code région DVD	2 (par défaut)
Température de fonctionnement	10°C à 45°C
Sécurité	Laser Classe 1, arrêt automatique, protection contre les surtensions
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits liquides.
Pièces détachées et réparabilité	Faire appel à un technicien qualifié. Pas de pièces remplaçables par l'utilisateur.

FOIRE AUX QUESTIONS - DVT-1901 LENCO

Comment allumer l'appareil ?

Appuyez sur la touche POWER située sur le panneau avant ou sur la télécommande. Le voyant bleu indique que l'appareil est allumé.

Comment connecter un périphérique USB ?

Insérez le périphérique USB dans le port USB situé sur le côté de l'appareil. Appuyez sur la touche SOURCE pour passer en mode DVD, puis appuyez sur CARD pour basculer en mode USB. Utilisez les touches directionnelles pour naviguer et ENTER pour ouvrir les fichiers.

Aucun son lors de la lecture d'un DVD, que faire ?

Vérifiez que les câbles audio sont correctement branchés. Assurez-vous que le volume n'est pas coupé (touche MUTE). En mode DVD, utilisez la touche AUDIO pour sélectionner la langue audio ou le mode sonore approprié.

L'image est déformée ou absente, comment résoudre ?

Vérifiez que l'appareil est allumé et que le mode source (TV, DVD, etc.) est correct. Assurez-vous que les connexions vidéo sont bien branchées. Dans le menu Image, ajustez les paramètres de luminosité, contraste, etc. Si l'image est déformée en mode VGA, réglez la résolution du PC à 1024x768 @60Hz.

La télécommande ne fonctionne pas, que vérifier ?

Vérifiez qu'il n'y a pas d'obstacle entre la télécommande et le capteur. Assurez-vous que les piles sont insérées correctement (polarité + et -) et qu'elles sont chargées. Pointez la télécommande vers le capteur à une distance inférieure à 7 mètres.

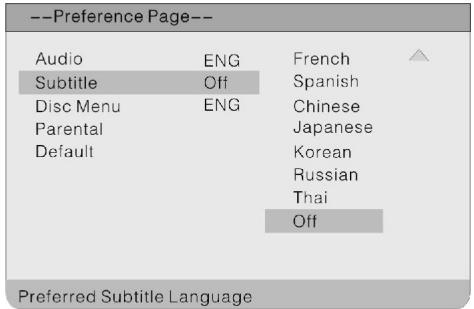

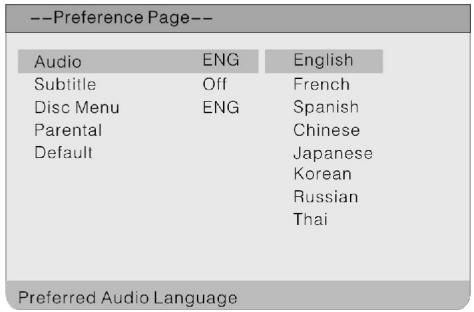

Comment changer la langue audio ou les sous-titres ?

Pendant la lecture d'un DVD, appuyez sur la touche AUDIO pour sélectionner la langue audio. Appuyez sur SUBTITLE pour choisir la langue des sous-titres. Ces options ne sont disponibles que si le disque les propose.

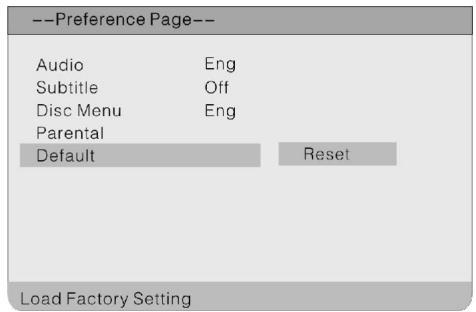

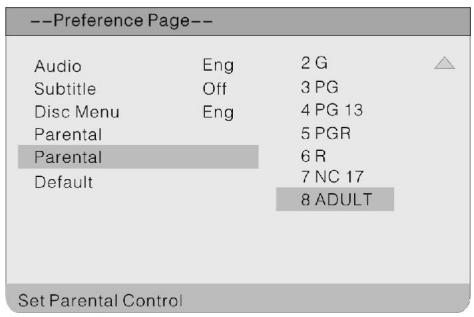

Comment activer le contrôle parental ?

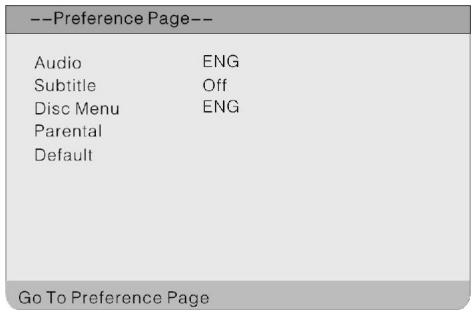

Appuyez sur SETUP en mode DVD, allez dans la page Preference, sélectionnez Parental. Choisissez le niveau de restriction. Le mot de passe par défaut est 3308. Vous pouvez le modifier dans le menu Password Setup.

Puis-je lire des disques d'une autre région ?

Le lecteur est réglé par défaut sur la région 2. Pour lire des disques d'autres régions, il faut modifier le code région, mais cela n'est pas possible via les menus. Consultez un technicien pour une éventuelle modification.

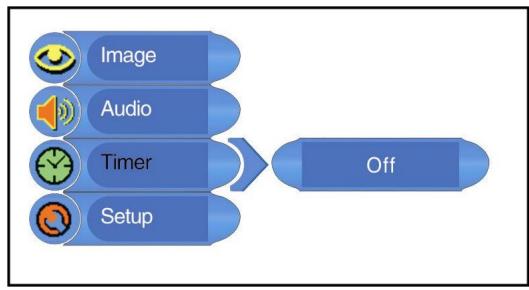

Comment régler la minuterie de mise en veille ?

Appuyez sur MENU et allez dans Timer. Vous pouvez choisir une durée de 15 à 120 minutes. L'appareil s'éteindra automatiquement après le délai choisi.

Que faire si l'appareil ne reconnaît pas le disque ?

Assurez-vous que le disque est inséré correctement (face imprimée vers vous). Vérifiez que le disque n'est pas sale ou rayé. Si le code régional ne correspond pas, le disque ne sera pas lu. En cas de condensation, laissez l'appareil allumé une heure sans disque.

MODE D'EMPLOI DVT-1901 LENCO

Consignes de sécurité importantes 1 Fonctionnalités 3 Informations sur les disques 4 Panneau avant 5 Panneau arrière 7 Télécommande 8 Raccordements du système 11 Raccordement à l'alimentation électrique 11 Raccordement à une source externe de signal AV-11 Raccordement à une source externe de signal AV (YPbPr)--------12 Raccordement à une source externe de signal AV (PERITEL)-----12 Raccordement à une entrée externe AV (Sortie AV) 13 Raccordement d'un casque 13 Raccordement à un PC 14 Raccordement à une antenne TV- 15 Fonction TV 16 Préparation 16 Paramétrage de l'image 16 Paramétrage audio 18 Paramétrage de la minuterie 19 Paramétrage d'installation- 19 Fonction NICAM 23 Fonctionnement de la lecture DVD 24 Fonctionnement USB et carte SD/MS/MMC 29 Paramétrage système DVD 30 Autres fonctions- 38 Fonction entrée externe AV 38 Fonction écran d'ordinateur 38 Dépannage 39 Caractéristiques techniques 40

Consignes de sécurité importantes

Ce symbole indique que l'appareil contient des tensions électriques dangereuses qui peuvent provoquer un risque de choc électrique.

Ce symbole indique que le texte qui suit comporte d'importantes consignes concernant le fonctionnement et la maintenance de l'appareil.

Attention : Présence de radiations laser quand l'appareil est ouvert. Restez éloigné du faisceau.

Attention : L'utilisation des commandes, règles et procédures autres que ceux mentionnés dans ce manuel peut provoquer une exposition dangereuse aux radiations.

Attention

1. L'appareil contient un dispositif basé tension. Afin de garantir la sûreté du dispositif laser, n'ouvre jamais l'appareil et n'essayez jamais de le réparer vous-même. Si l'appareil devait nécessiter des réparations, faites appel à votre revendeur ou son centre de réparation/agréé.
2. Afin de réduire le risque de chocs électriques, ne retirez jamais le panneau arrêté. L'appareil ne contient aucune pièce que vous puissiez remplacer vous-même. Laissez le soin d'effectuer les réparations à des réparateurs compétents. Débranchez l'appareil du secteur avant toute intervention ou si vous ne l'utilisez pas pendant une longue période.
3. Le fabricant ne serait pas être tenu responsable des dommages provoqués par le remplacement de pièces ou la modification de l'appareil sans son autorisation ou celle de ses représentants agréés.

Avertissement

Cet appareil ne doit pas être exposé aux éclaboussures et aucun objet plein de liquide, tel que des vases, ne doit être placé dessus.

Ce produit est protégé par la loi sur les brevets et autres propriétés intellectuelles du Copyright des États-Unis. L'utilisation de cette technologie protégée par copyright doit avoir été autorisée par Macrovision, et n'est prévue que pour une utilisation privée ou dans un cadre limité, sauf autorisation spécifique de Macrovision. Il est interdit d'effectuer une ingénierie inverse ou de démonter l'appareil.

1. Lisez ces instructions
2. Conservez-les
3. Observez tous les avertissements.
4. Suivez toutes les consignes.
5. N'utilisez pas l'appareil après une source d'eau.
6. Nettoyez-le uniquement avec un chiffon sec.
7. N'obstruez pas les fentes de ventilation.
8. Installez l'appareil en respectant les consignes du fabricant. Ne le placez pas près d'une source de chaleur telle qu'un radiateur, une cuisinière ou près d'autres appareils (y compris les amplis) qui produisent de la chaleur.
9. Lisez attentivement et suivez toutes les instructions nécessaires à l'installation et au raccordement corrects et sûrs de l'appareil.
10. L'appareil ne doit pas être soumis à des éclaboussures et aucun objet plein de liquide, tel que des vases, ne doit être placé dessus.
11. La prise de courant murale doit se trouver près de l'appareil et la prise secteur de l'appareil doit rester en bon état.
12. Protégez le cordon d'alimentation contre les piétinements ou les pliures tout particulièrement au niveau des prises, et à son point de sortie de l'appareil.
13. N'utilisez que des éléments de fixation/accessoires autorisés par le fabricant.
14. N'utilisez que les meubles à roulette, pieds, pattes de fixation ou tables spécifiés par le fabricant ou vendus avec l'appareil. Si vous utilisez un meuble à roulettes, faites attention à ne pas renverser l'appareil en le déplaçant.
15. Débranchez l'appareil en cas d'orage ou si vous ne l'utilisez pas pendant une longue période.
16. Faites appel à du personnel qualifié pour toute réparation. Des réparations sont nécessaires si l'appareil a été endommagé de quelque manière que ce soit, si le cordon électrique ou la prise sont abîmés, si du liquide a été renversé sur l'appareil ou si des corps étrangers ont pénétré à l'intérieur, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé.
17. L'appareil doit être raccordé au secteur avec une prise de terre.
18. DANGER : Radiation laser visible quand l'appareil est ouvert ou qu'il est déverrouillé. Évitez les expositions directes au faisceau.
19. ATTENTION : N'ouvrez jamais le capot du dessus. Il ne contient aucune pièce que vous puissiez remplacer vous-même. Laissez le soin à des réparateurs agrés et qualifiés d'effectuer les réparations.

1. Produit LASER de CLASSE 1

Ce produit regroupe un lecteur DVD, un écran LCD et un récepteur TV en un seul système.

Mode multiple

Mode TV

Mode SCART (PERITEL)

Mode CVBS

Mode S-VIDEO

Mode COMPONENT

Mode VGA

Mode DVD

Haute résolution

Adopte le format de décodage MPEG2 pour obtenir une résolution horizontale de plus de 500 lignes.

LCD (écran à cristaux liquides)

L'écran couleur 19" LCD TFT affiche parfaitement les données.

Ampli stéréo

Les haut-parleurs intégrés 2x3w procurent un son de haute qualité.

Entrée AV et VGA

Peut-être raccordé à une source de signal audio et vidéo externe ainsi qu'à un PC.

Fonction spéciale

Possède la fonction de mise en veille et de paramétrage des chaînes favorites, etc.

Modes multi-audio et multi-videos

Compatible avec les modes multi-audio et multi-video qui permettent plus de sélections.

PORTS USB et CARTE

Conçu avec un port USB et carte SD/MS/MMC,

L'appareil peut être raccordé à un dispositif USB ou à une carte SD/MS/MMC.

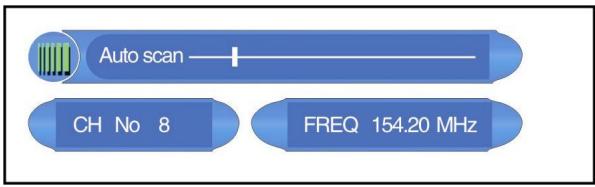

Fonction de recherche auto TV

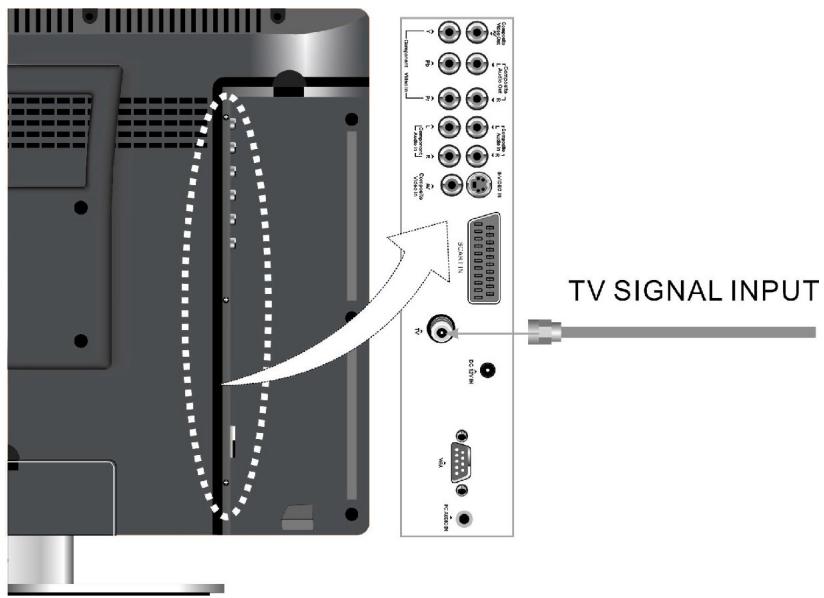

Peut être raccordée à une antenne TV. Compatible avec la fonction de recherche automatique ou manuelle de chaînes TV.

Fonction NICAM

Dispose de la fonction NICAM. En fonction du programme diffusé, vous pouvez désirer la bande-son correspondante.

Fonction auto DVD

Que l'appareil soit en mode DVD ou non, dès que vous insérez un disque dans le lecteur, il passe en mode DVD et démarre la lecture automatique. Quand vous éjectez le disque, l'appareil revient automatiquement au mode précédent.

Compatibilité

Compatible avec les disques DVD, CD et JPEG.

Toutes les fonctions de lecture

Avance et retour rapide, ralenti, répétitions.

Lecture spéciale.

Dispose des fonctions multi-angles, multilangues et multisous-titres.

REMARQUE: Les points clairs ou foncés sont normaux sur un écran LCD TFT.

Formats de disques compatibles avec ce lecteur

	LOGO DU DISQUE	CONTENUS	TAILLE	DURÉE MAXIMUM
DVD	DVD VIDEO	Audio+Vidéo (image active)	12cm	133min(SS-SL)
				242min(SS-DL)
				266min(DS-SL)
				484min(DS-DL)
CD	COMPACT DISC DIGITAL AUDIO	Audio	12cm	74min
JPEG		Fixe. Haute résolution	12cm

• Le mode de fonctionnement de certains DVD est spécifique par les concepteurs de logiciel. Veuillez vous référer au manuel d'instructions du DVD.

En règle générale, les images ou musiques compressées sur un DVD sont divisées en plusieurs sections, "titre".

Un titre est généralement composé d'un ou de plusieurs chapitres. Chacun d'eux étant numéroté pour être plus facilement retrouvé. Mais certains disques ne possèdent pas de chapitre d'enregistrement.

Un segment d'image ou de musique sur un CD. Chaque piste est numérotée pour être facilement retrouvée.

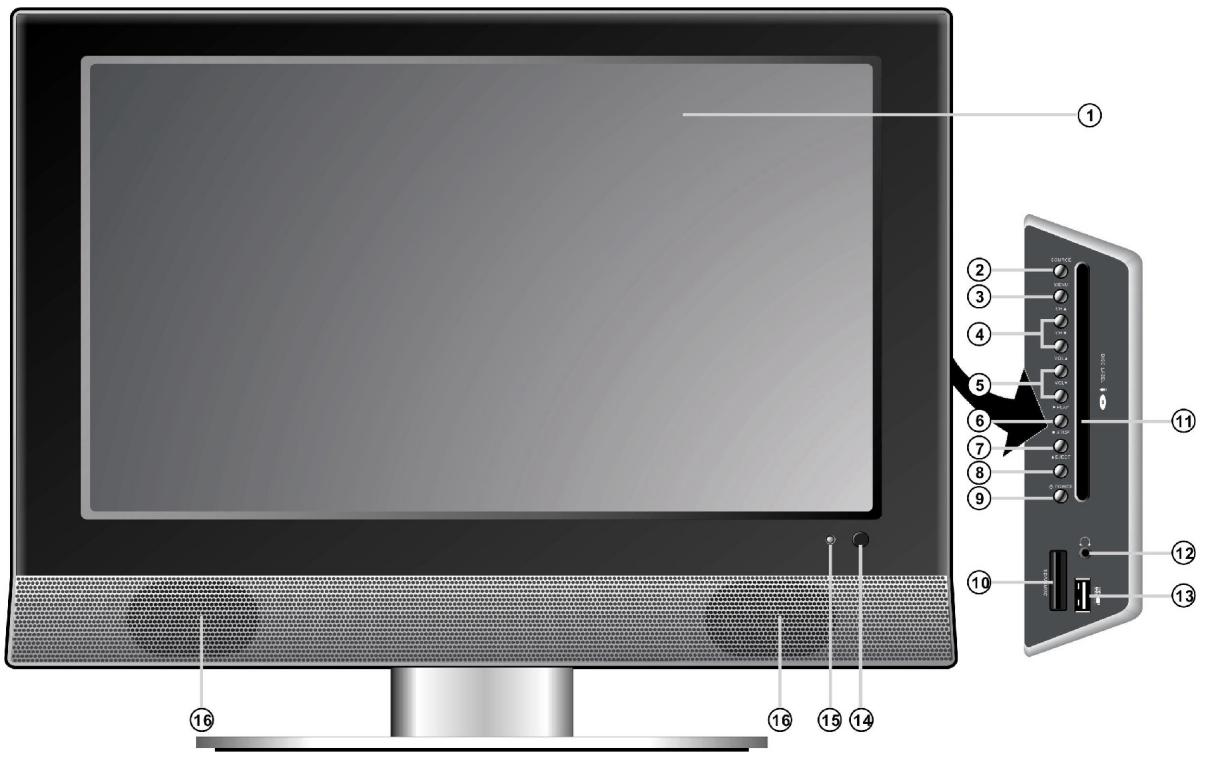

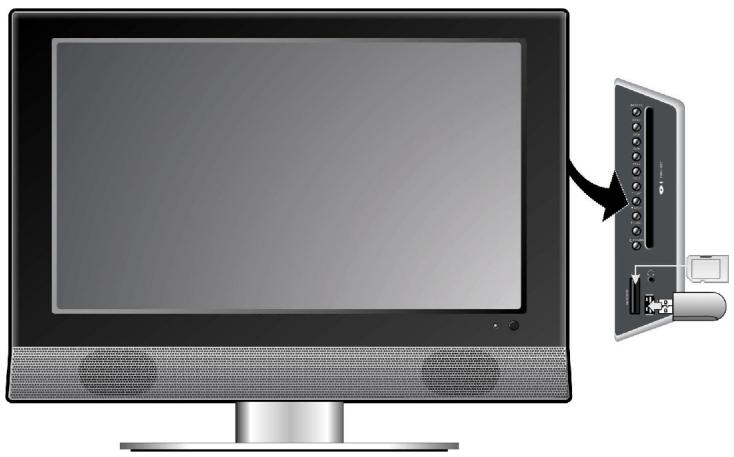

1. Écran couleur 19" TFT

L'écran couleur 19" TFT affiche clairement les données.

1. Touche SOURCE

Appuyez sur cette touche pour sélectionner le mode voulu parmi TV, SCART (PERITEL), CVBS, S-VIDEO, Component, VGA et DVD.

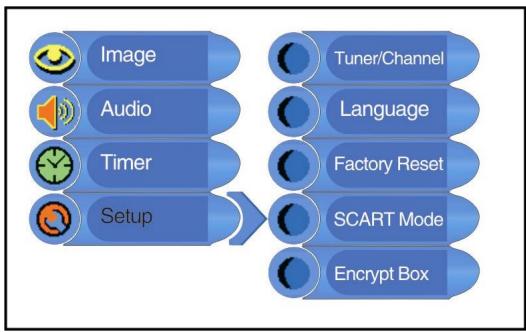

1. Touche MENU

Appuyez sur cette touche pour accéder ou quitter le menu Installation.

1. Touches CH ▲/▼

En mode TV, appuyez sur ces touches pour changer de chaîne.

Dans le menu Setup, elles ont la même fonction que les touches directionnelles ▲/▼.

1. Touche VOL ▲/▼

En mode TV, appuyez sur ces touches pour augmenter ou baisser le volume.

Dans le menu Setup, elles ont la même fonction que les touches directionnelles ← / →

Dans le menu Setup, la touche VOL▲ a la même fonction que la touche ENTER.

1. Touche PLAY [Lecture]

Appuyez sur cette touche pour lire un DVD en mode DVD.

7. Touche STOP

Appuyez sur cette touche pour arrêter la lecture d'un disque.

8. Touche eject

Appuyez sur cette touche pour éjecter un disque.

9. Touche power [marche/arrêt]

Appuyez sur cette touche pour accéder ou quitter le mode Veille.

10. Port carte sd/ms/mmc

Insérez une carte SD, MS ou MMC dans ce port.

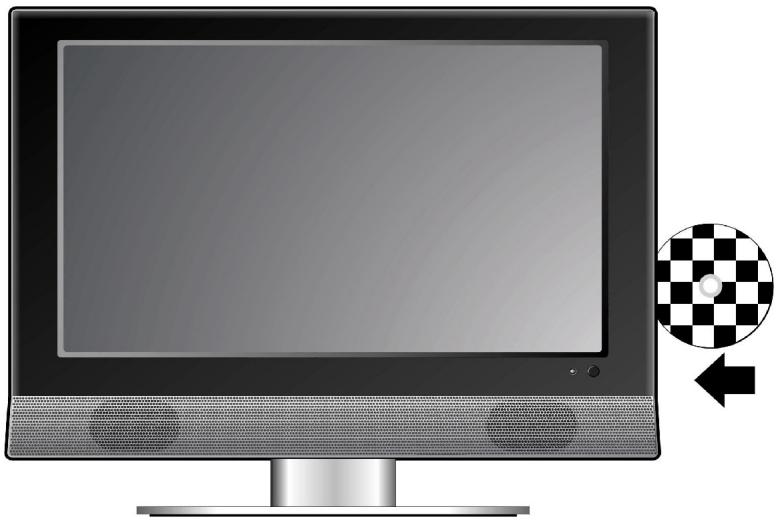

11. Compartiment à disque

Utilisez-le pour charger un disque.

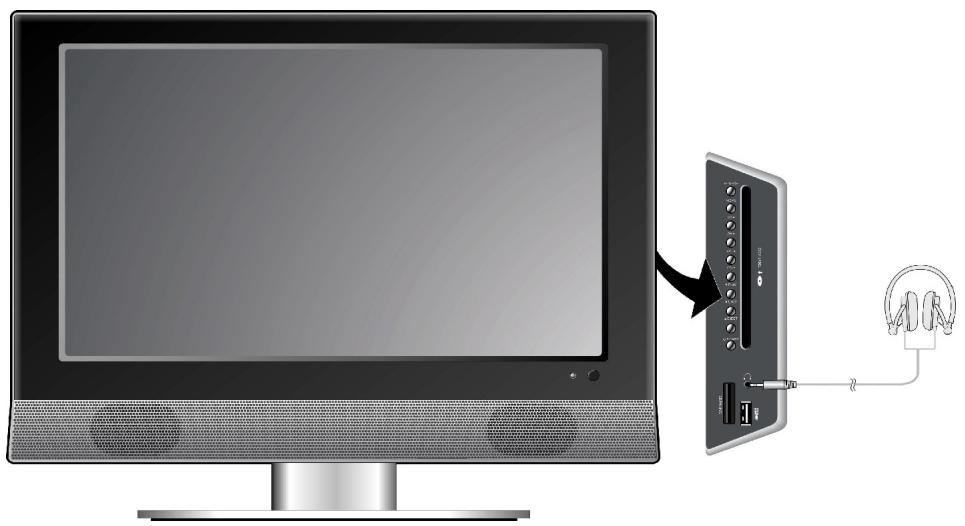

12. Prise casque

Quand un casque est raccordé, les haut-parleurs sont automatiquement coupés.

13. Port de connexion USB

Pour raccorder un dispositif USB.

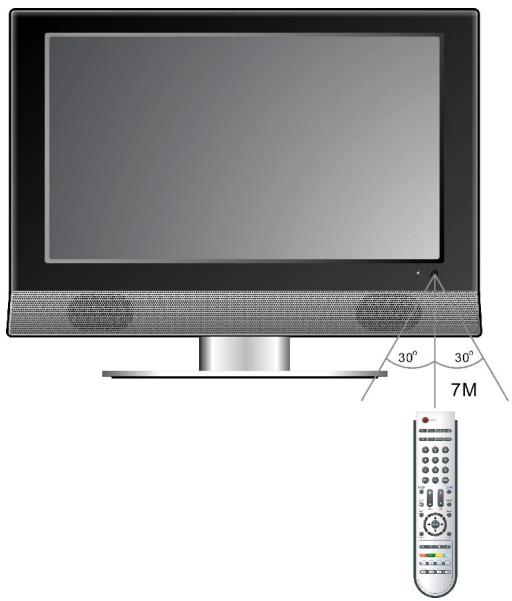

14. Capturer à distance

Fenêtre du capteur à distance pour la télécommande.

15. Voyant marche/arrêt

En mode normal, il est bleu. En mode Veille, il passe au rouge.

16. Haut-parleurs

Deux haut-parleurs diffusent un son stéréo de haute qualité.

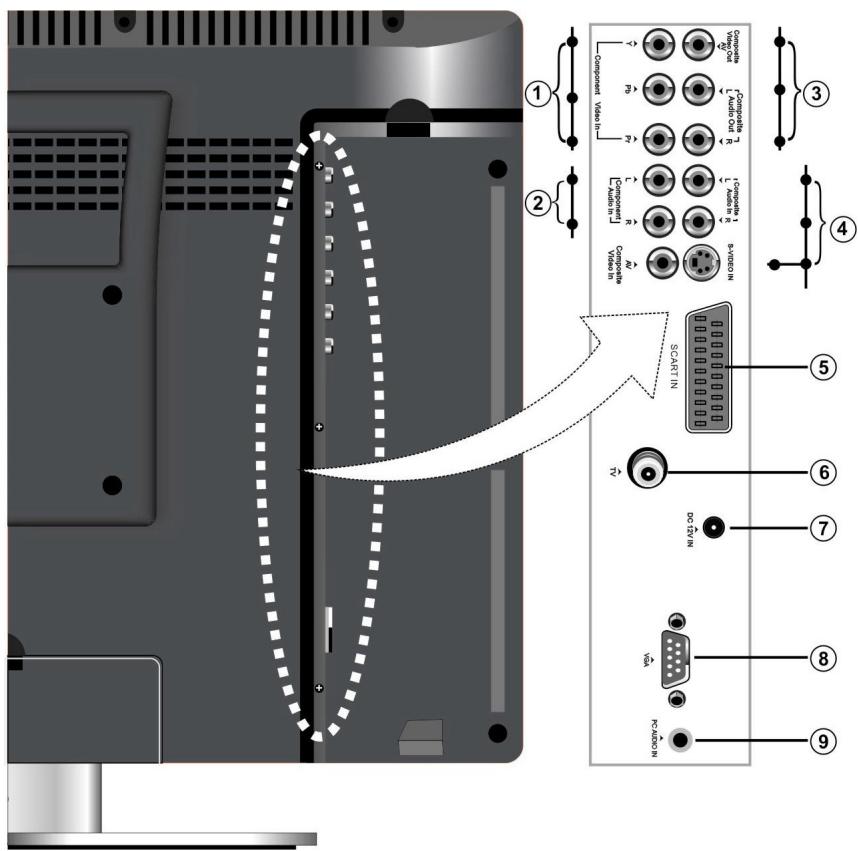

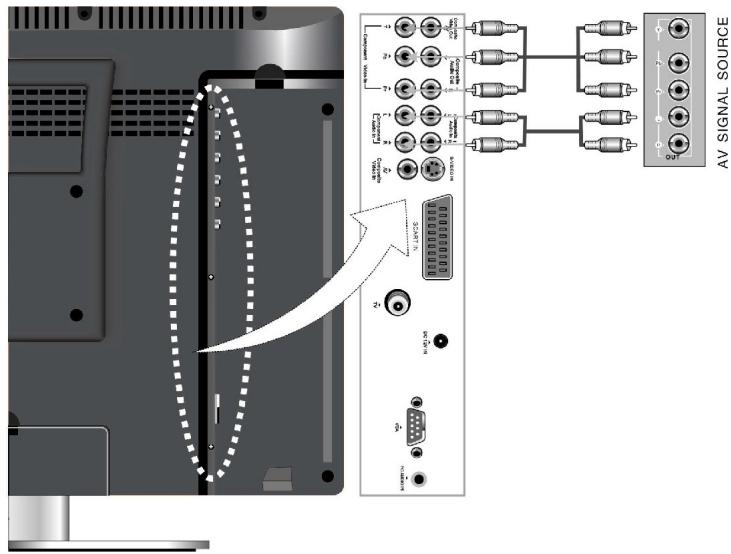

1. Prises d'entrée y/pb/pr

A raccorder à une entrée Y/Pb/Pr en mode COMPONENT.

2. Prises d'entrée audio y/pb/pr l/r

A raccorder à une entrée audio L/R en mode COMPONENT.

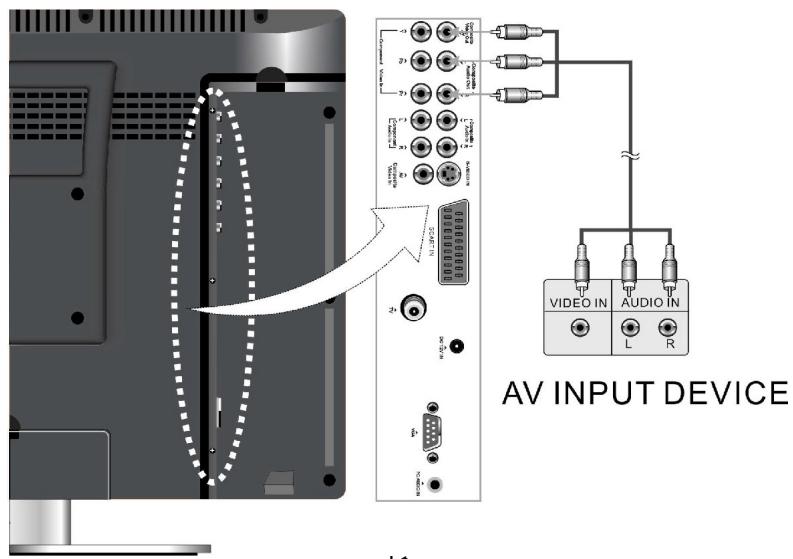

3. Prises composite de sortie audio/vidéo

En mode CVBS, à raccorder à une sortie de signaux Audio/Video.

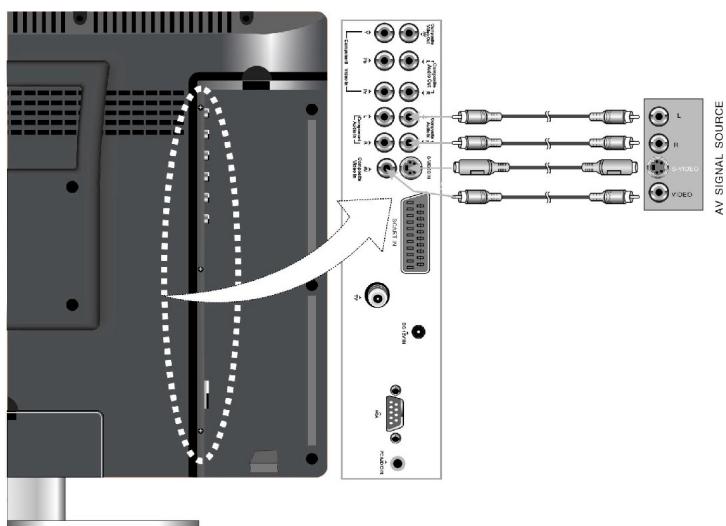

4. Prise d'entrée s-video et CVBS

A raccorder à l'entrée S-VIDEO en mode S-VIDEO ou à une entrée CVBS en mode CVBS. Les prises d'entrée audio L/R peuvent être utilisées à la fois en mode S-VIDEO et CVBS.

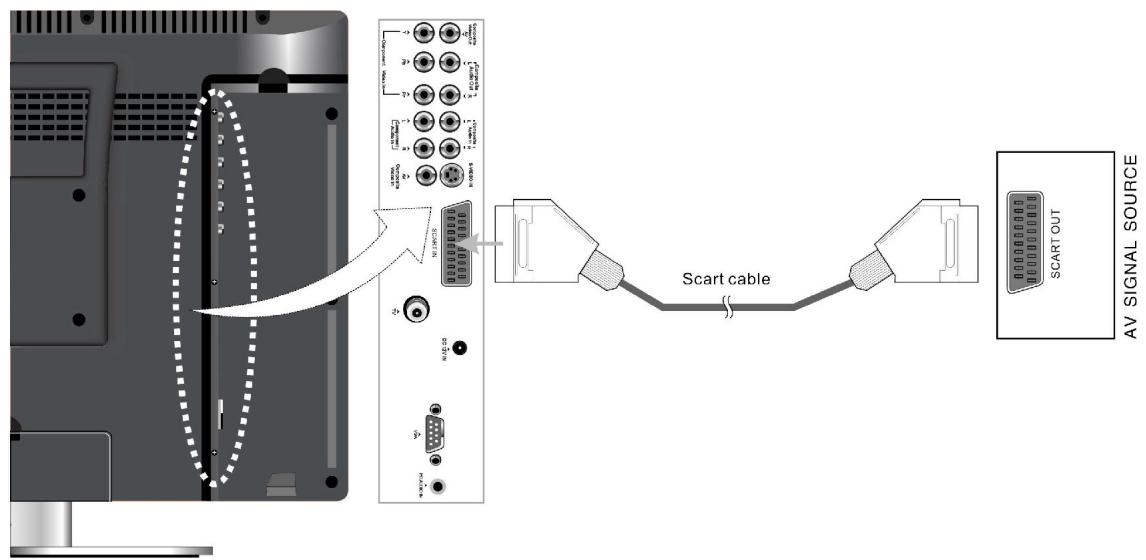

5. Prise d'entrée SCART (peritel)

A raccorder à une entrée PERITEL en mode SCART (PERITEL).

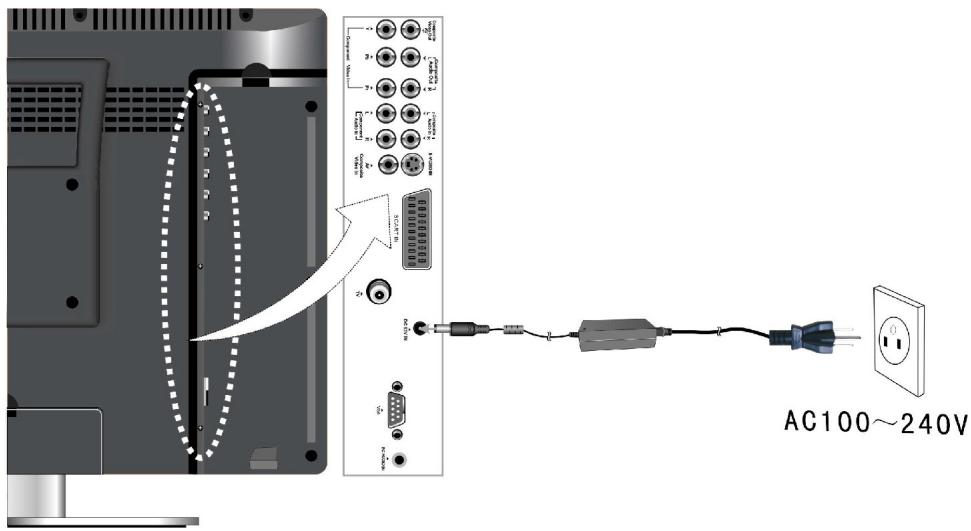

7. Prise d'entrée DC 12V

À raccorder à l'adaptateur d'alimentation ou celui d'un véhicule.

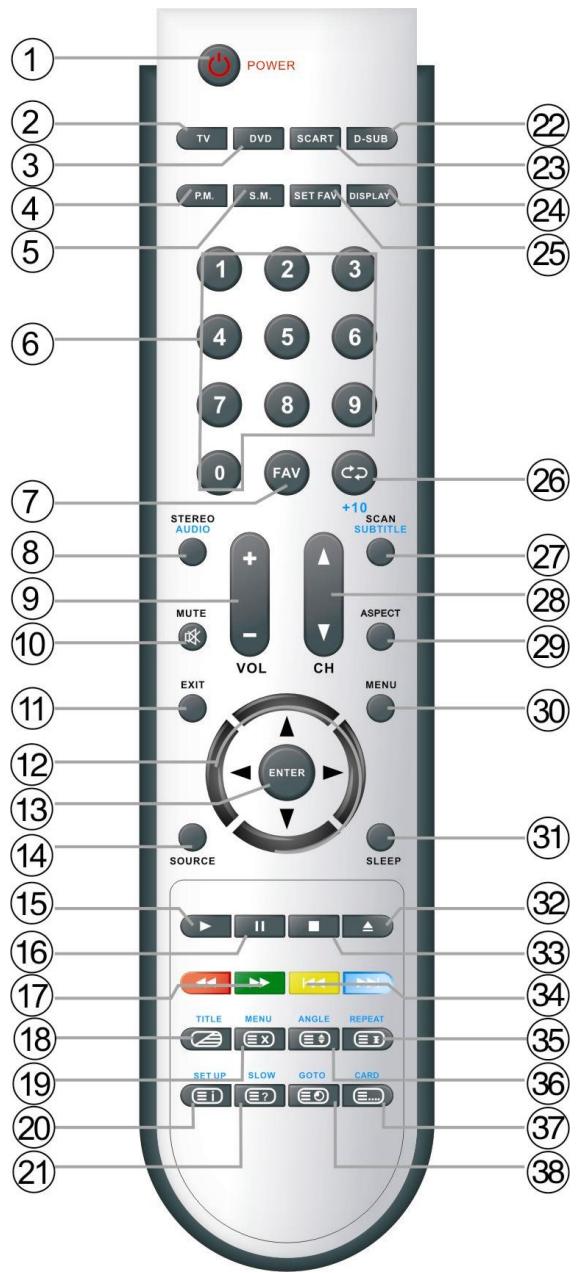

1. Touche POWER [marche/arrêt]

Appuyez sur cette touche pour mettre en marche ou arrêter l'appareil

2. Touche TV

Appuyez sur cette touche pour passer en mode TV.

3. Touche DVD

Appuyez sur cette touche pour passer en mode DVD.

4. Touche p. m.

Appuyez sur cette touche pour changer le mode d'affichage de l'image en User [Personnalisé], Standard, Soft [Léger], Brightness [Luminosité] et Shine [Brilliance].

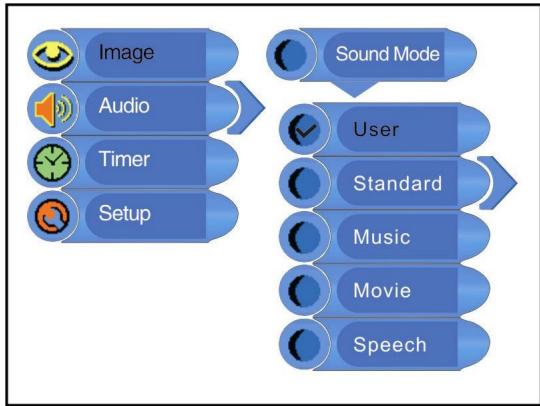

5. Touche s.m.

Appuyez sur cette touche pour changer le mode audio en User [Personnalisé], Standard, Music, Movie [Film] et Speech [Discours].

6. Pavé numérique 0~9

Utilisez-le pour saisir des chiffres tels que ceux des numéros de chaînes TV.

7. Touche FAV

Appuyez sur cette touche pour accéder à vos chaînes favorites et appuyez sur les touches CH ▲▼ pour faire votre choix.

8. Touche stereo/audio

Appuyez sur cette touche pour changer de bande-son en mode TV (voir P24 pour plus de détails).

Appuyez sur cette touche pour sélectionner la langue audio ou la bande-son en mode DVD.

9. Touche VOL+/-

Appuyez sur cette touche pour augmenter ou réduire le volume.

10. Touche MUTE [muet]

Appuyez sur cette touche pour couper et remettre le son des haut-parleurs.

11. Touche EXIT [quitter]

Appuyez sur cette touche pour quitter le menu Setup [Paramétrage].

12. Touches directionnelles (▲▼▲▶)

Dans le menu Setup, appuyez sur les touches ▲▼ pour sélectionner l'élément voulu et appuyez sur les touches ▲▶ pour effectuer le réglage ou désirer le paramètre.

13. Touche ENTER

Appuyez sur cette touche pour confirmer votre choix.

14. Touche SOURCE

Appuyez sur cette touche pour désigner un mode parmi TV, SCART [PERITEL], CVBS, S-VIDEO, Component, VGA et DVD.

15. Touche PLAY [lecture]

Appuyez sur cette touche pour lire un disque en mode DVD..

16. Touche II PAUSE

En mode DVD, appuyez sur cette touche pour suspendre la lecture. Appuyez sur PLAY pour reprendre la lecture.

17. Touches « /

Appuyez sur ces touches pour effectuer une avance ou un retour rapide en mode DVD.

18. Touche TITLE [titre]

En cours de lecture de DVD, appuyez sur la touche TITLE pour accéder au menu TITLE et afficher le contenu du DVD.

En mode TV ou vidéo SCART [PERITEL], appuyez sur cette touche pour afficher/fermer le Teletext ou le mode d'affichage mixte.

19. Touche MENU (en mode DVD)

Appuyez sur cette touche pour accéder au menu du disque en mode DVD.

En mode Teletext, appuyez sur cette touche pour quitter le mode Teletext.

20. Touche SETUP [parametrage]

Appuyez sur cette touche pour ouvrir le menu Setup DVD en mode DVD.

En mode Teletext, appuyez sur cette touche pour afficher la page 100.

21. Touche SLOW [ralenti]

Appuyez sur cette touche pour activer la lecture au ralenti en mode DVD.

En mode Teletext, appuyez une fois sur cette touche pour afficher les informations cachées comme les solutions des énigmes ou des puzzles. Appuyez de nouveau sur cette touche pour effacer ces informations de l'écran.

22. Touche d-sub

Appuyez sur cette touche pour passer en mode VGA.

23. Touche SCART [peritel]

Appuyez sur cette touche pour passer en mode SCART [PERITEL].

24. Touche display [affichage]

Appuyez sur cette touche pour afficher les informations de référence concernant le programme en cours.

25. Touche SET FAV [AJOUT FAVORI]

Appuyez sur cette touche pour ajouter la

chaîne en cours à vos Favoris.

26. Touche 11 + 10

En mode TV, appuyez sur cette touche pour revenir sur la chaîne précédente. En mode DVD, appuyez sur cette touche pour choisir un numéro supérieur à 10.

27. Touche scan/subtitle [recherche/sous-titi]

En mode TV, appuyez sur cette touche pour rechercher les chaînes et appuyez à nouveau pour arrêter la recherche. En mode DVD, appuyez sur cette touche pour sélectionner la langue des sous-titres si le DVD lu propose plusieurs langues.

28. Touche CH +/-

En mode TV, appuyez sur cette touche pour changer de chaîne.

29. Touche ASPECT

Appuyez sur cette touche pour modifier le rapport hauteur/largeur de l'écran entre "Fill Screen" [Plein écran] et "Aspect Normal".

30. Touche MENU

Appuyez sur cette touche pour accéder et quitter le menu Setup [Paramétrage].

31. Touche SLEEP [VEILLE]

Cette fonction permet de définir un début de mise en veille en mode TV. Appuyez sur cette touche puis appuyez sur ENTER pour activer la fonction. Appuyez ensuite sur les touches directionnelles pour désir le décai de mise en veille.

32. Touche eject

Appuyez sur cette touche pour éjecter un disque de l'appareil.

33. Touche STOP

Appuyez sur cette touche pour arrêter la lecture d'un disque en mode DVD.

Appuyez sur ces touches pour passer au chapitre/à la piste précédente ou suivante en mode DVD.

35. Touche REPEAT [repetition]

Appuyez sur cette touche pour répéter un chapitre, une piste, un titre ou tout le contenu du disque en mode DVD.

En mode Teletext, appuyez sur cette touche pour arrêter le défillement automatique des pages composées de deux sous-pages ou plus.

36. Touche ANGLE

Appuyez sur cette touche pour décrire les différents angles de caméras (si le DVD lui est compatible avec cette fonction) en mode DVD.

En mode Teletext, appuyez sur cette touche une première fois pour doubler la taille des caractères Teletext de la moitié supérieure de l'écran, une deuxième fois

Télécommande

pour doubler la taille des caractères Teletext de la moitié inférieure de l'écran et une troisième fois pour revenir à la taille normale.

37. Touche CARD [CARTE]

Appuyez sur cette touche pour passer en mode lecture USB ou lecture carte SD/MS/MMC.

En mode Teletext, appuyez sur cette touche pour sélectionner les quatre groupes de nombres à 3 chiffres affichés en différentes couleurs au bas de l'écran. Appuyez sur les touches colorées de la télécommande pour désir, puis utilisez le pavé numérique pour saisir le numéro correspondant à la page pour l'afficher.

Répétez la procédure ci-dessus pour chaque page devant être sauvegardée en utilisant une couleur différente à chaque fois.

38. Touche GOTO [aller à]

Appuyez sur cette touche pour désigner le code horaire de démarrage de lecture du disque, du titre ou du chapitre en mode DVD.

En mode Teletext, appuyez sur cette touche pour CHOISIR un numéro de sous-page qui sera affiché au bas de l'écran.

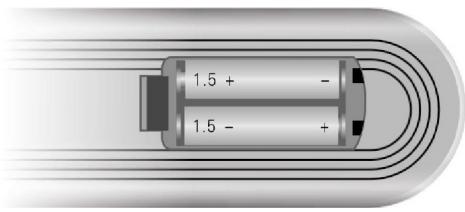

Préparation de la télécommande

Poussez doucement sur le couvercle à l'arrête pour ouvrir le compartiment à piles.

Insérez deux piles (1,5V, aille AAA), en vous assurant de bien respecter la polarité en vous aidant des marques à l'intérieur du compartment.

Appuyez doucement sur le couvercle pour le refermer.

• En conditions normales de fonctionnement, les piles ont une durée de vie de six mois.
• Retirez les piles de la télécommande quand vous ne l'utilisez pas pendant une longue période.

Utiliser la télécommande

Pointez la télécommande à moins de 7 mètres du capteur à distance et à environ l'avant de l'appareil.

en fonction de la luminosité de la pièce.

Remarques :

• Ne dirigez pas de lumières vives directement vers le capteur de la télécommande.
• Ne placez aucun objet entre la télécommande et le capteur.
• N'utilisez pas cette télécommande en même temps que vous utilisez la télécommande de n'importe quel autre appareil.

La distance de fonctionnement peut varier

Raccordements du système

• Ne raccordez pas le cordon d'alimentation avant d'avoir effectué tous les autres raccordements. Assurez-vous de bien respecter les codes de couleurs des prises en raccordant les câbles audio et vidéo.

Raccordement à l'alimentation électrique

L'électricité est acheminée grâce à l'adaptateur fourni. Une extrémité est raccordée à la prise IN DC 12V du panneau latéral de l'appareil et l'autre extrémité à une prise murale AC 100~240 V.

Raccordement à une source externe de signal AV

Utilisez les câbles audio et vidéo pour raccorder les prises d'entrée AV du panneau arrière de l'appareil à une source de signal AV externe. Utilisez le câble S-VIDEO pour raccorder la prise d'entrée S-VIDEO à l'arrière de l'appareil à une source de signal AV externe.

Une fois le raccordement effectué, allumez l'appareil et la source de signal AV externe puis appuyez sur la touche SOURCE pour passer en mode CVBS ou S-VIDEO.

Remarque : Les prises audio L/R peuvent être utilisées à la fois en mode CVBS et S-VIDEO.

Raccordement à une source externe de signal AV ( ypbr )

Utilisez les câbles audio et vidéo pour raccorder les prises d'entrée Y/Pb/Pr à l'arrête de l'appareil à une source de signal AV externe.

Après avoir effectué le raccordement, allumez l'appareil et la source de signal AV externe et appuyez sur la touche SOURCE pour passer en mode Component [Composant].

Raccordement à une source externe de signal AV (SCART -[peritel])

Utilisez un câble PERITEL pour raccorder la prise SCART à l'arrière de l'appareil à une source de signal AV externe.

Après avoir effectué le raccordement, allumez l'appareil et la source de signal AV externe, puis appuyez sur la touche SOURCE pour passer en mode SCART [PERITEL].

Raccordement à une entrée AV externe (sortie AV)

Utilisez les câbles audio et vidéo pour raccorder les prises de sortie AV sur le côté de l'appareil à une entrée AV externe.

Après avoir effectué le raccordement, allumez l'appareil et le dispositif AV externe et appuyez sur la touche SOURCE pour passer en mode CVBS.

Raccordement d'un casque

Cet appareil peut recevoir un casque pour écouter la musique en toute tranquillité. Voir l'illustration ci-dessous pour plus de détails :

Avec avoir raccordé le casque, les haut-parleurs intégrés sont automatiquement coupés.

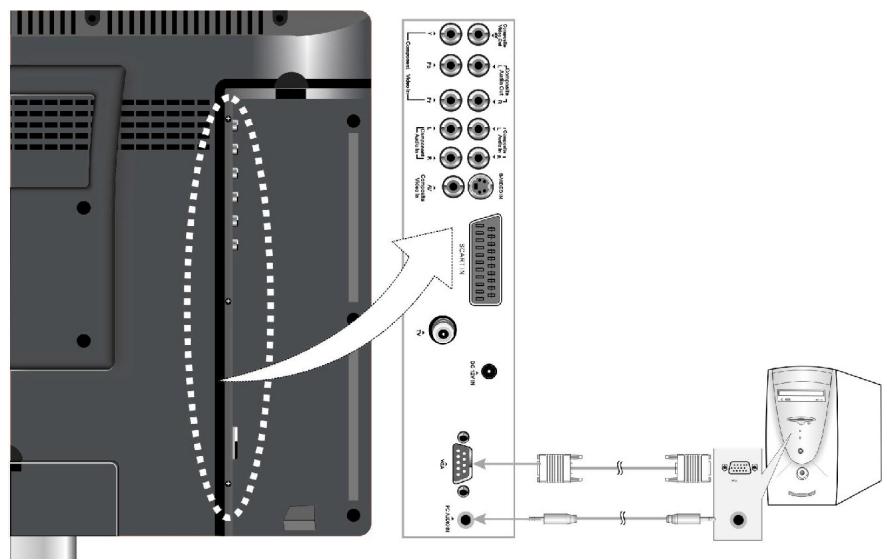

Raccordement à un PC

L'appareil peut être raccordé à un PC grâce à un cable VGA. Suivez les étapes et les illustrations suivantes pour effectuer le raccordement :

1. Raccordez une extrémité du cable VGA à la prise d'entrée VGA à l'arrière de l'appareil.
2. Raccordez l'autre extrémité au PC.
3. Raccordez une extrémité du câble audio à la prise d’entrée audio PC à l’arrière de l’appareil.
4. Raccordez l'autre extrémité à la prise de sortie audio du PC.
5. Paramétrez la résolution du PC à 1024x768@60Hz

Une fois le raccordement effectué, allumez l'appareil et le PC puis appuyez sur la touche SOURCE pour passer en mode VGA.

Raccordement à une antenne TV

Cet appareil peut être raccordé à une source de signal d'entrée TV grâce à la prise TV située à l'arrière de l'appareil.

Après avoir effectué le raccordement, allumez l'appareil puis appuyez sur la touche SOURCE pour passer en mode TV.

Après avoir raccordé l'antenne, allumez l'appareil et procédez à une recherche de chaînes. Vous pouvez suivre les étapes suivantes pour sélectionner les chaînes :

1. Pour les chaînes de 0 à 9 :

Appuyez sur le pavé numérique pour sélectionner la chaîne X. Attendez quelques secondes et la chaîne sélectionnée apparait.

Ou appuyez sur le chiffre pour sélectionner la chaine X puis appuyez sur la touche 12 + 10 pour accéder immédiatement à la chaine sélectionnée.

Ou appuyez sur les chiffres pour saisir 00X, la chaîne sélectionnée apparait immédiatement.

1. Pour les chaînes de 10 à 99 :

Saisissez le numéro de chaine XX sur le pavé numérique, patientez trois secondes et la chaine sélectionnée apparait.

Saisissez le numéro de chaine XX sur le pavé numérique puis appuyez sur 57 +10 pour accéder à la chaine sélectionnée.

Ou utilisez le pavé numérique pour saisir 0XX, la chaîne sélectionnée apparait immédiatement

1. Pour les chaînes de 100 à 199 :

Utilisez le pavé numérique pour sélectionner la chaîne XXX, et la chaîne sélectionnée apparait.

Préparation

1. Après avoir effectué les raccordements, appuyez sur POWER pour allumer l'appareil. (Si l'appareil est allumé, le voyant est bleu.)
2. Appuyez sur la touche SOURCE pour passer en mode TV. Vous pouvez ensuite réaliser les opérations suivantes :

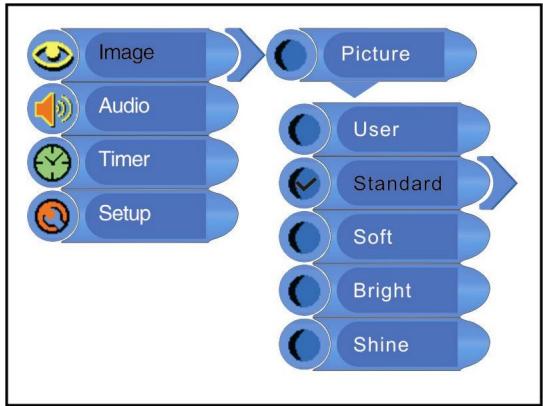

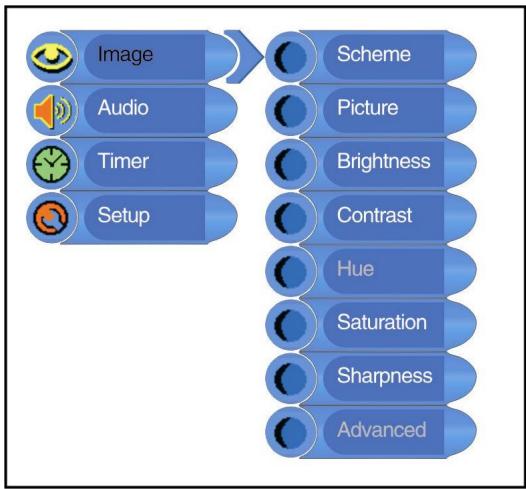

Paramétrage de l'image

Remarque : Cet élément n'est disponible que lorsqu'il existe une entrée de signal.

Appuyez une fois sur la touche MENU pour accéder au menu Setup. Appuyez sur les touches ▲▼ pour sélectionner Image et appuyez sur ENTER pour accéder au menu montré à droite.

Dans le menu Image, appuyez sur les touches ▲▼ pour sélectionner l'objet voulu. Appuyez sur la touche MENU pour revenir au menu précédent.

Appuyez sur les touches ▲▼ pour sélectionner Picture puis appuyez sur ENTER pour accéder au menu. Appuyez sur les touches ▲▼ pour sélectionner l'objet voulu puis appuyez sur ENTER pour confirmer votre choix. Appuyez sur MENU pour revenir au menu précédent.

Appuyez sur ▲▼ pour sélectionner Scheme puis sur ENTER pour accéder au menu. Appuyez sur ▲▼ pour sélectionner l'objet voulu puis sur ENTER pour confirmer votre choix. Appuyez sur MENU pour revenir au menu précédent.

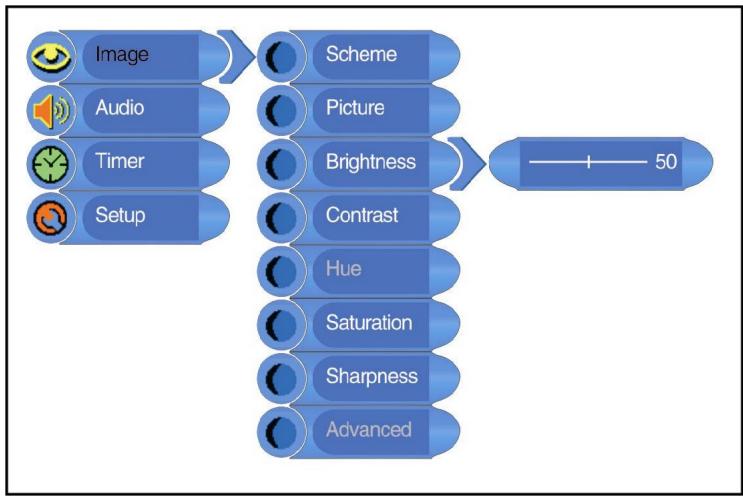

Paramétrage de la luminosité

Appuyez sur ▲▼ pour sélectionner Brightness puis sur ◆ pour régler la valeur. Appuyez sur MENU pour revenir au menu précédent.

Contrast setup [paramétrage du contraste]

Appuyez sur ▲▼ pour sélectionner Contraste puis sur ↓▶ pour régler la valeur. Appuyez sur MENU pour revenir au menu précédent.

Hue setup [paramétrage des nuances]

Appuyez sur ▲▼ pour sélectionner Hue puis sur ◆▶ pour régler la valeur. Appuyez sur MENU pour revenir au menu précédent.

Remarque : Cet élément n'est disponible qu'en modes SCART [PERITEL], CVBS, S-VIDEO et Component [Composant].

Appuyez sur ▲▼ pour sélectionner Saturation puis sur ⊥▶ pour régler la valeur. Appuyez sur MENU pour revenir au menu précédent.

Sharpness setup [paramétrage de la netteté]

Appuyez sur ▲▼ pour sélectionner Sharpness puis sur ▲▷ pour régler la valeur. Appuyez sur MENU pour revenir au menu précédent.

Appuyez sur ▲▼ pour sélectionner Advanced puis sur ENTER pour accéder au menu.

À l'intérieur du menu, appuyez sur ▲▼ pour sélectionner l'élément voulu puis sur ENTER pour confirmer votre choix. Appuyez sur MENU pour revenir au menu précédent.

Remarque : Cet élément n'est disponible qu'en modes SCART, CVBS, S-VIDEO et Component.

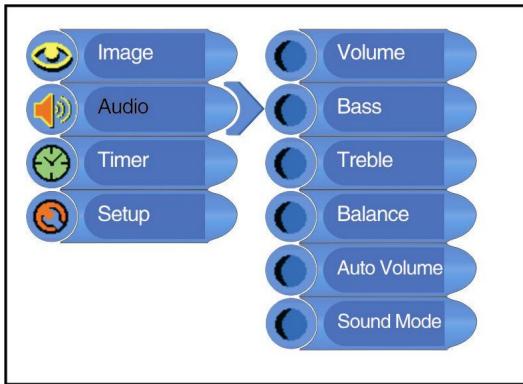

Paramétrage audio

Appuyez sur la touche MENU une fois pour accéder au menu Setup. Appuyez sur ▲▼ pour sélectionner Audio puis sur ENTER pour accéder au menu montré à droite.

Dans le menu Audio, appuyez sur ▲▼ pour sélectionner l'objet voulu. Appuyez sur MENU pour revenir au menu précédent.

Appuyez sur ▲▼ pour sélectionner Volume puis sur ◆▶ pour régler le niveau. Appuyez sur MENU pour revenir au menu précédent.

Bass setup [paramétrage des basses]

Appuyez sur ▲▼ pour sélectionner Bass puis sur ⊥▶ pour régler le niveau. Appuyez sur MENU pour revenir au menu précédent.

Appuyez sur ▲▼ pour sélectionner Treble puis sur ▲▶ pour régler le niveau. Appuyez sur MENU pour revenir au menu précédent.

Balance setup [paramétrage de la balance]

Appuyez sur ▲▼ pour sélectionner Balance puis sur ▶ pour régler le niveau. Appuyez sur MENU pour revenir au menu précédent.

Paramétrage volume auto

Appuyez sur ▲▼ pour sélectionner Auto Volume puis sur ENTER pour accéder au menu. Appuyez sur ▲▼ pour sélectionner “On” ou “Off” puis appuyez sur ENTER pour confirmer votre choix. Appuyez sur MENU pour revenir au menu précédent.

Appuyez sur ▲▼ pour sélectionner Sound Mode puis appuyez sur ENTER pour accéder au menu. Appuyez sur ▲▼ pour sélectionner l'objet voulu puis sur ENTER pour confirmer votre choix. Appuyez sur MENU pour revenir au menu précédent.

Paramétrage minuterie

Appuyez une fois sur la touche MENU pour accéder au menu Setup. Appuyez sur ▲▼ pour sélectionner Timer puis sur ENTER pour accéder au menu montré à droite.

Dans le menu Timer, appuyez sur ▲▼ pour sélectionner soit Off [éteint], 15Min, 30Min, 45Min, 60Min, 75Min, 90Min, 105Min ou 120Min. Appuyez sur MENU pour revenir au menu précédent.

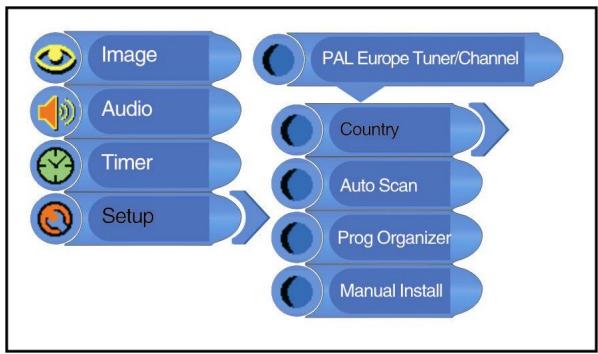

Paramétrage d'installation

Appuyez une fois sur la touche MENU pour accéder au menu Setup. Appuyez sur ▲▼ pour sélectionner Setup puis sur ENTER pour accéder au menu montré à droite.

Dans le menu Setup, appuyez sur ▲▼ pour sélectionner l'élément voulu. Appuyez sur MENU pour revenir au menu précédent.

Appuyez sur ▲▼ pour sélectionner Tuner/Channel puis sur ENTER pour acceder au menu montré à droite. Appuyez sur ▲▼ pour sélectionner l'élement foulu. Appuyez sur MENU pour revenir au menu précédent.

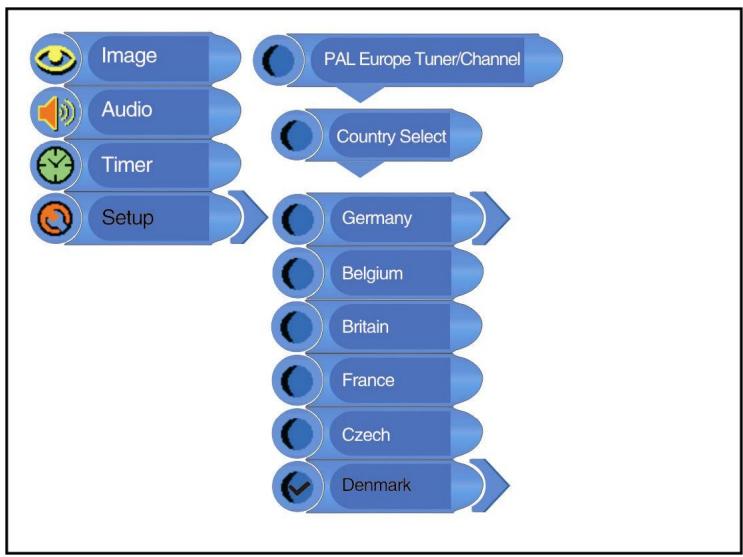

Appuyez sur ▲▼ pour sélectionner Country puis sur ENTER pour accéder au menu montré à droite. Appuyez sur ▲▼ pour sélectionner l'élément voulu. Appuyez sur MENU pour revenir au menu précédent.

Auto scan [recherche automatique]

Appuyez sur ▲▼ pour sélectionner Auto Scan puis sur ENTER pour démarrer la recherche. L'écran affiche la fenêtre suivante :

La recherche automatique dure quelques minutes. Une fois terminé, l'appareil quitte ce mode et mémorise les chaînes de façon séquentielle automatiquement.

En cours de recherche, appuyez sur la touche MENU pour quitter le mode d'Auto Scan.

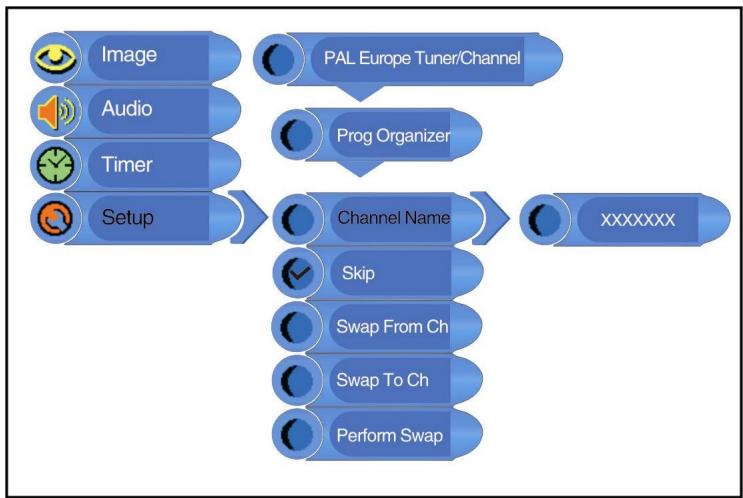

Prog organizer [gestionnaire des programmes]

Appuyez sur ▲▼ pour sélectionner Prog Organizer puis sur ENTER pour accéder au menu montré à droite.

Dans le menu Prog Organizer, appuyez sur ▲▼ pour sélectionner l'objet voulu. Appuyez sur MENU pour revenir au menu précédent.

Appuyez sur ▲▼ pour sélectionner Channel Name puis sur ENTER pour accéder au menu. Appuyez ensuite sur ▲▼ pour sélectionner les lettres ou utilisez le pavé numérique pour saisir des chiffres. Appuyez sur MENU pour revenir au menu précédent.

Appuyez sur ▲▼ pour sélectionner Skip puis sur ENTER pour activer ou annuler cette fonction. Appuyez sur MENU pour revenir au menu précédent.

Swap [permuter]

Appuyez sur ▲▼ pour sélectionn Swap from Ch puis sur ENTER pour acceder au menu. Utilisez le pavé numérique pour désirir un numéro de chaîne à permuter. Répétez les opérations ci-dessus pour acceder à Swap To Ch [Permuter vers]. Appuyez ensuite sur ▲▼ pour sélectionn Perform Swap puis appuyez sur ENTER pour confirmer votre choix.

Appuyez sur ▲▼ pour sélectionner Manual Install puis sur ENTER pour accéder au menu montré à droite.

Dans le menu Manual Install, appuyez sur ▲▼ pour sélectionner l'objet voulu. Appuyez sur MENU pour revenir au menu précédent.

Appuyez sur ▲▼ pour sélectionner Search puis sur ◆ ou ◆ pour démarche une recherche avant ou arrêté. Appuyez sur MENU pour revenir au menu précédent.

Color system [système couleur]

Appuyez sur ▲▼ pour sélectionner Color System puis sur ENTER pour accéder au menu. Appuyez sur MENU pour revenir au menu précédent.

Fine tune [recherche de précision]

Appuyez sur ▲▼ pour sélectionner Fine Tune puis sur ENTER pour accéder au menu. Appuyez sur ◆ ou ◆ pour démarrer la recherche de précision avant ou arrêté. Appuyez sur MENU pour revenir au menu précédent.

Cette fonction permet d'effectuer des réglages secondaires par rapport à la capacité du tuner.

électronique intégré à tracer les faibles signaux de diffusion. Elle permet aussi de résoudre les petites irrégularités des paramètres de recherche des chaînes câblées.

CH NO [n° de chaîne]

Appuyez sur ▲▼ pour sélectionner CH NO puis sur ENTER pour accéder au menu. Utilisez le pavé numérique pour saisir le numéro de chaîne. Appuyez sur MENU pour revenir au menu précédent.

Store [sauvegarder]

Appuyez sur ▲▼ pour sélectionner Store puis sur ENTER pour sauvegarder les opérations ci-dessus.

Remarque : Les éléments “CH NO” et “Store” ne s'appliquent que si une chaîne est sauvegardée.

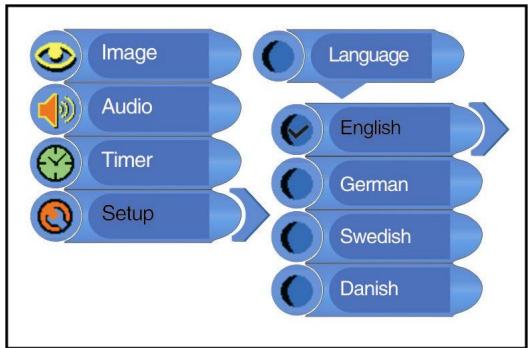

Appuyez sur ▲▼ pour sélectionner Langue, appuyez sur ENTER pour accéder au menu, appuyez sur ▲▼ pour sélectionner l'objet voulu. Appuyez sur MENU pour revenir au menu précédent.

Factory reset [réinitialisation usine]

Appuyez sur ▲▼ pour sélectionner Factory Reset puis sur ENTER pour accéder au menu. Appuyez sur ▲▼ pour sélectionner “Yes” [Oui] ou “No” [Non] puis appuyez sur ENTER pour confirmer. Appuyez sur MENU pour revenir au menu précédent.

SCART mode [mode peritel]

Appuyez sur ▲▼ pour sélectionner SCART Mode puis sur ENTER pour accéder au menu. Appuyez sur ▲▼ pour sélectionner “Auto” ou “Manual” [Manuel

Appuyez sur ▲▼ pour sélectionner Encrypt Box puis sur ENTER pour accéder au menu. Appuyez sur ▲▼ pour sélectionner “Yes” [Oui] ou “No” [Non

Cet appareil dispose d'une fonction NICAM en mode TV.

En mode de diffusion TV NICAM :

1. Quand vous recevez des signaux audio stéréo, appuyez sur la touche STEREO/AUDIO de la télécommande plusieurs fois pour naviguer entre les bandes sonores Nicam Stereo et Mono. L'écran affiche les éléments suivants :

Nicam Stereo

Mono

1. Quand vous recevez des signaux bilingues, appuyez sur la touche STEREO/AUDIO de la télécommande plusieurs fois pour naviguer entre les bandes sonores Nicam I, Nicam II, Nicam I+II et Mono. L'écran affiche les éléments suivants :

Nicam I

Nicam II

Nicam I + II

Mono

1. Quand vous recevez des signaux audio mono, appuyez sur la touche STEREO/AUDIO de la télécommande plusieurs fois pour naviguer entre les bandes sonores Nicam Mono et Mono. L'écran affiche les éléments suivants :

Nicam Mono

Mono

En mode de diffusion A2 TV :

1. Quand vous recevez des signaux audio stéréo, appuyez sur la touche STEREO/AUDIO de la télécommande plusieurs fois pour naviguer entre les bandes sonores stéréo et mono.

Stereo

Mono

1. Quand vous recevez des signaux audio bilingues, appuyez sur la touche STEREO/AUDIO de la télécommande plusieurs fois pour naviguer entre les bandes sonores I, II et I+II.

1+11

1. Quand vous recevez des signaux audio mono, appuyez sur la touche STEREO/AUDIO de la télécommande pour afficher la bande sonore Mono à l'écran.

Mono

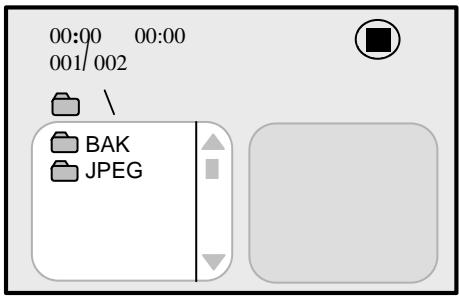

Préparation : Après avoir effectué les raccordements, allumez l'appareil et choisissez la bonne entrée vidéo avant de démarrer la lecture.

Étapes de chargement du disque :

1. Appuyer sur la touche POWER pour allumer l'appareil. Appuyez sur la touche SOURCE pour sélectionner DVD, puis sur ENTER pour confirmer et passer en mode DVD.
2. Insérez le disque, face imprimée vers vous. (voir l'illustration ci-dessous)
3. Placez simplement le disque dans le chargeur.
4. Le disque est automatiquement entraîné dans le chargeur et le lecteur le lit automatiquement en mode DVD.

Avertissement : Les disques endommagés peuvent abîmer la lentille du lecteur. Ne les utilisez pas.

Fonction auto DVD

Que l'appareil soit en mode DVD ou non, quand vous insérez un disque, il passe automatiquement en mode DVD et démarre la lecture. Quand le disque est éjecté, l'appareil retourne au mode précédent.

Les lecteurs et disques DVD sont encodés en fonction de régions. Ces codes régionaux doivent correspondre. Si ce n'est pas le cas, les disques ne peuvent pas être lus. Le code région par défaut de ce lecteur est 2.

Appuyez sur la touche PLAY [LECTURE] pour démarrer la lecture. Appuyez une fois sur la touche STOP de la télécommande pour arrêter la lecture et réappuyez sur PLAY pour reprendre la lecture.

Fonctionnement de la lecture DVD

Appuyez sur la touche ■ STOP une fois pour arrêter la lecture et appuyez sur PLAY pour reprendre la lecture normalement. Appuyez sur STOP deux fois pour arrêter définitivement la lecture.

Pause

Appuyez sur PAUSE une fois pour suspendre la lecture; réappuyez une nouvelle fois sur cette touche pour démarrer la lecture image par image. Appuyez sur PLAY pour revenir à un mode de lecture normal.

Appuyez sur la touche pour accéder au chapitre suivant. Appuyez sur une fois pour revenir au début du chapitre ou de la piste en cours. Appuyez deux fois sur cette touche pour accéder au chapitre précédent.

Appuyez sur « ou » FWD/REV SCAN [RECHERCHE AVANT/ARRIÈRE] sur la télécommande pour activer la lecture rapide avant ou arrêté.

SLOW [ralenti]

En cours de lecture DVD, appuyez sur la touche SLOW de la télécommande pour démarrer la lecture au ralenti. Appuyez sur la touche PLAY pour revenir en mode de lecture normal.

Utilisez la touche REPEAT plusieurs fois pour répéter un chapitre, un titre ou l'ensemble du disque.

Certains disques ne disposent pas de la fonction Répétition.

A-B repeat [répétition a-b]

En cours de lecture DVD, appuyez sur la touche A-B pour sélectionner le segment que vous pouvez répéter.

Appuyez sur A-B une première fois pour définir le point de début "A", appuyez sur A-B une nouvelle fois pour définir le point de fin "B" et le segment sera lu de façon répétée. Appuyez une troisième fois sur A-B pour annuler la répétition du segment.

Menu

Il existe normalement un menu de sélection sur les disques DVD. Vous pouvez appuyer sur la touche MENU pour accéder à ce dernier et utiliser les touches directionnelles pour mettre en surbrillance un élément. Appuyez ensuite sur ENTER pour confirmer votre choix.

Un disque DVD compte généralement plusieurs titres et plusieurs chapitres (sections) à l'intérieur d'un même titre. Vous pouvez sélectionner n'importe quel titre ou chapitre rapidement en saisissant le numéro correspondant.

Un disque DVD peut contenir jusqu'à 8 langues audio différentes. Quand vous lisez un disque multi-langues, vous pouvez utiliser la touche AUDIO de la télécommande pour sélectionner la langue voulue.

Fonctionnement de la lecture DVD

Le lecteur DVD est compatible avec plusieurs types de sous-titres. Quand vous lisez un DVD à sous-titres multiples, vous pouvez utiliser la touche SUBTITLE de la télécommande pour sélectionner les différents sous-titres.

En cours de lecture DVD, appuyez une fois sur la touche GOTO de la télécommande et un menu apparait à l'écran. Vous pouvez y sélectionner des éléments en fonction de vos préférences. Utilisez les touches directionnelles ▲▼ pour sélectionner les éléments puis appuyez sur ENTER pour accéder au menu, puis utilisez les touches ▲▼ pour sélectionner l'élement voulu. Appuyez sur ↓ pour revenir en arrière. Quand vous sélectionnez les éléments Title/Chapter, TT Time/CH Time, utilisez le pavé numérique pour saisir le code horaire du titre/chapitre.

• Certains DVD ne disposent pas de la fonction de recherche.

Les films et certains DVD sont enregistrés à partir de plusieurs positions de caméras différentes. Ceci vous permet d'appréciérer la même scène depuis différentes perspectives. Quand cela est possible, un signe apparait généralement sur la jaquette du DVD.

En cours de lecture d'un DVD qui dispose de plusieurs angles de caméra, le symbole d'une caméra apparait à l'écran.

Appuyez sur la touche ANGLE plusieurs fois jusqu'à obtenir la perspective voulue. L'image est réactualisée en 1 à 2 secondes.

Lecture de CD

Ce lecteur lit par défaut toutes les pistes des CD. Vous pouvez utiliser les touches « et « (PREV/NEXT skip) [Passer PRECEDENT/SUIVANT] ou le pavé numérique pourCHOISIR une piste.

Appuyez une fois sur la touche ■ STOP pour arrêter la lecture et appuyez sur PLAY pour reprendre la lecture normalement. Appuyez deux fois de suite sur cette touche pour arrêter définitivement la lecture.

Pause

Appuyez sur PAUSE pour suspendre la lecture puis appuyez à nouveau sur cette touche ou sur PLAY pour reprendre la lecture normalement.

Appuyez une fois sur « » pour revenir au début de la piste en cours. Appuyez deux fois de suite sur cette touche pour accéder à la piste précédente.

Appuyez sur » pour démarrer la lecture à partir du début de la piste suivante.

Fonctionnement de la lecture DVD

Appuyez sur « ou » FWD/REV SCAN [RECHERCHE AVANT/ARRIÈRE] sur la télécommande pour activer la lecture rapide avant ou arrêté.

Appuyez sur la touche REPEAT plusieurs fois pour répéter une Piste, ou Tout, ou pour annuler la répétition.

Certains disques ne disposent pas de la fonction répétition.

En cours de lecture d'un CD, appuyez sur AUDIO sur la télécommande pour sélectionner le mode de sortie audio : Mono Left [Mono gauche], Mono Right [Mono droite], Mix-Mono et Stereo.

Appuyez sur la touche GOTO pour accéder au statut code horaire sélectionné. Vous pouvez désirer Disc Go To, Track Go To ou Select Track respectivement en appuyant plusieurs fois sur cette touche. Utilisez les chiffres de 0 à 9 pour saisir le code horaire désiré et le lecteur démarrera la lecture à partir de ce code horaire.

Lecture JPEG

Le JPEG est un format d'image commun qui nécessite peu de mémoire de stockage par image et qui perd peu en résolution. Des centaines d'images de ce format peuvent être stockées sur un même disque. Afin de pouvoir visionner des albums photo JPEG, vous pouvez demander à votre photoprocess de vous faire un "CD PHOTO" en même temps qu'il développe vos pellicules.

Insérez un disque JPEG. Un menu racine apparaît à l'écran. Utilisez la touche ENTER et les touches directionnelles pour sélectionner un sous-menu, puis utilisez les touches ▲▼ pour décrire le contenu. De nombreux disques disposent d'autres contenus en plus des images.

Pour les CD Photos, l'appareil affiche automatiquement les photos à l'écran.

En cours de lecture, appuyez sur « ou « pour sélectionner une image.

De nombreux disques disposent d'autres contenus en plus des images.

Appuyez une fois sur ■ STOP pour arrêter la lecture et revenir au menu aperçu. Appuyez sur PLAY pour reprendre la lecture normalement. Appuyez deux fois de suite sur cette touche pour arrêter définitivement la lecture.

Pause

Appuyez sur PAUSE pour suspendre la lecture, appuyez une nouvelle fois sur cette touche ou sur PLAY pour reprendre la lecture.

Fonctionnement de la lecture DVD

En cours de lecture, appuyez sur REPEAT plusieurs fois pour passer entre les modes de répétition Shuffle [Mélange], Random [Aléatoire], Single [Unique], Repeat One [Répéter Une], Repeat All [Répéter Tout] et Repeat Off [Répétition off].

En cours de lecture, appuyez sur « Précédent » ou « Suivant » pour sélectionner une image.

Menu

Appuyez une fois sur la touche MENU pour arrêter la lecture et revenir au menu racine.

En cours de lecture, appuyez sur la touche GOTO de la télécommande, utilisez le pavé numérique pour saisir le numéro de fichier.

Utiliser les touches « > » pour faire pivoter l'image.

Certains disques JPEG ne sont pas disponibles pour la fonction rotation.

Préparation :

1. Raccordez l'appareil au secteur.
2. Appuyez sur POWER pour l'allumer.
3. Appuyez sur SOURCE pour passer en mode DVD.
4. Insérez le dispositif USB dans la prise USB de l'appareil ou insérez la carte SD/MS/MMC dans la fente pour carte SD/MS/MMC sur le côté droit de l'appareil. (Voir l'illustration ci-dessous):

Assurez-vous que les fichiers sont bien stockés sur le dispositif USB ou la carte SD/MS/MMC avant de les raccorder. 5. Appuyez sur la touche CARD pour naviguer entre les modes de lecture DISK, USB et SD/MS/MMC. Le statut par défaut est le mode de lecture DISC. Voir l'illustration ci-dessous:

1. Appuyez sur les touches pour sélectionner le dossier et appuyez sur ENTER pour y accéder.
2. Appuyez sur les touches pour sélectionner la piste voulue. Appuyez ensuite sur PLAY pour démarrer la lecture.
3. Appuyez sur STOP pour arrêter la lecture. Appuyez sur ↓ pour revenir au menu dossier.

Remarque :

1. L'affichage à l'écran varie en fonction du disque.
2. Retirez le dispositif USB ou la carte SD/MS/MMC tout de suite après la lecture du fichier.

Préparation

1. Raccordez l'alimentation électrique et allumez l'appareil.
2. Appuyez sur la touche SOURCE pour passer en mode DVD.
3. Appuyez sur la touche SETUP de la télécommande pour afficher le menu Settings [Paramétrage]. Ce menu comporte les éléments General Setup [Paramétrage général], Audio Setup [Paramétrage Audio], Video Setup [Paramétrage Video], Preference et Password Setup [Paramétrage Mot de Passe].
4. Appuyez sur les touches directionnelles « » de la télécommande pour sélectionner une catégorie. Tous les éléments de la catégorie apparaissent à l'écran.
5. Appuyez à nouveau sur SETUP pour quitter le menu Setup.

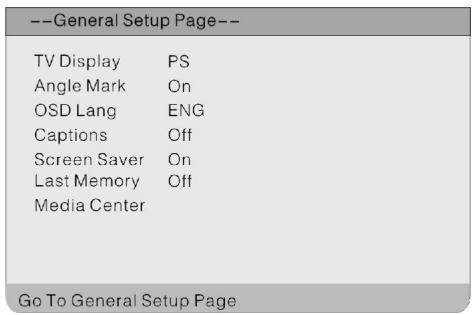

Appuyez sur la touche SETUP pour accéder au menu General Setup. L'écran affiche alors les éléments suivants :

Dans ce menu, utilisez les touches directionnelles pour sélectionner l'objet voulu. Appuyez sur ENTER pour accéder à l'objet. Appuyez sur pour revenir en arrière.

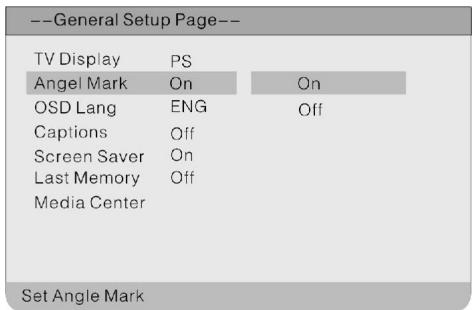

Angle mark [marquage d'angle]

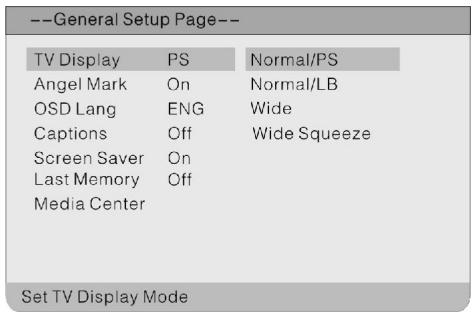

1. Appuyez sur les touches directionnelles △ △ pour sélectionner TV Display.
2. Appuyez sur ENTER pour accéder au paramétrage.
3. Utilisez les touches pour sélectionner les éléments.
4. Appuyez à nouveau sur ENTER pour confirmer votre choix et revenir en arrière.
5. Appuyez sur pour sélectionner Angle Mark.
6. Appuyez sur ENTER pour accéder au paramétrage.
7. Utilisez les touches pour sélectionner On ou Off.
8. Appuyez à nouveau sur ENTER pour confirmer et revenir en arrêté.

Captions [captures]

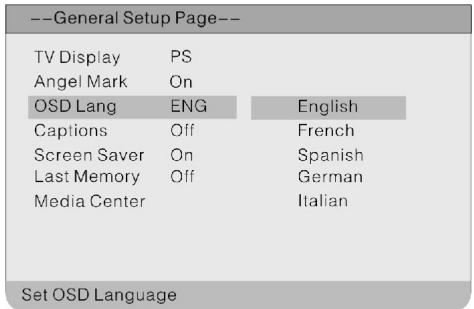

Cet élément est utilisé pour sélectionner la langue d'affichage.

1. Appuyez sur les touches pour sélectionner OSD Lang.
2. Appuyez sur ENTER pour accéder au paramétrage.
3. Utilisez les touches pour sélectionner les éléments.
4. Appuyez à nouveau sur ENTER pour confirmer et revenir en arrêté.

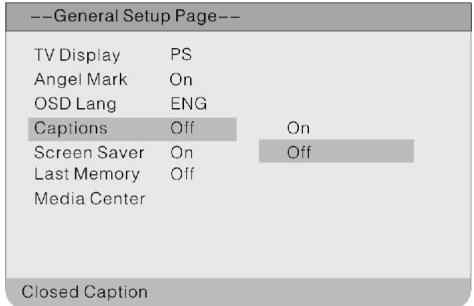

5. Appuyez sur les touches pour sélectionner Captions.
6. Appuyez sur ENTER pour accéder au paramétrage.
7. Utilisez les touches pour sélectionner les éléments.
8. Appuyez à nouveau sur ENTER pour confirmer et revenir en arrêté.

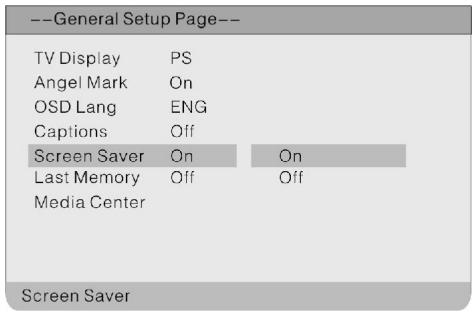

9. Appuyez sur les touches pour sélectionner Screen Saver.
10. Appuyez sur ENTER pour accéder au paramétrage.
11. Utilisez les touches pour sélectionner On ou Off.
12. Appuyez à nouveau sur ENTER pour confirmer et revenir en arrêté.
13. Appuyez sur les touches ▲▼ pour sélectionner Last Memory.
14. Appuyez sur ENTER pour accéder au paramétrage.
15. Utilisez les touches pour sélectionner On ou Off.
16. Appuyez à nouveau sur ENTER pour confirmer et revenir en arrière.

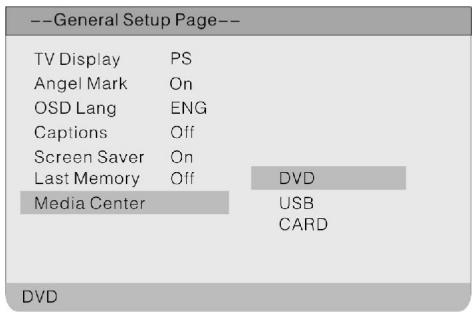

1. Appuyez sur les touches ▲▼ pour sélectionner Media Center.
2. Appuyez sur ENTER pour accéder au paramétrage.
3. Utilisez les touches pour sélectionner DVD, USB ou CARD [carte].
4. Appuyez à nouveau sur ENTER pour confirmer et revenir en arrêté.

Appuyez sur la touche SETUP pour accéder au menu General Setup puis utilisez les touches directionnelles « » pour sélectionner la page Audio Setup, l'écran affiche les éléments suivants :

Dans le menu, utilisez les touches pour sélectionner l'élément voulu. Appuyez sur ENTER pour accéder à cet élément. Appuyez sur la touche pour revenir en arrière.

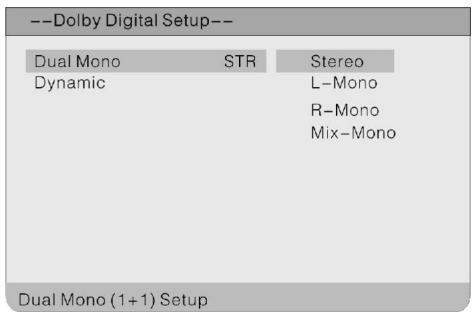

Dolby digital setup [paramétrage dolby digital]

1. Appuyez sur les touches ↑▼ pour sélectionner Dolby Digital.
2. Appuyez sur ENTER pour accéder au paramétrage, l'écran de gauche apparait alors.
3. Dans le menu, utilisez les touches pour sélectionner les éléments.
4. Appuyez sur ENTER pour accéder au paramétrage. Appuyez sur ↓ pour revenir en arrêté.
5. Appuyez sur les touches ▲▼ pour sélectionner Dual Mono.
6. Appuyez sur ENTER pour accéder au paramétrage.
7. Utilisez les touches pour sélectionner les éléments.
8. Appuyez à nouveau sur ENTER pour confirmer et revenir en arrière.

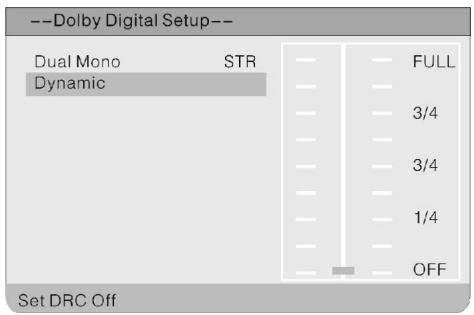

1. Appuyez sur les touches pour sélectionner Dynamic.
2. Appuyez sur ENTER pour accéder au paramétrage et à l'écran montré à gauche
3. Appuyez sur ENTER pour y accéder.
4. Utiliser les touches pour régler la valeur.
5. Appuyez à nouveau sur ENTER pour confirmer et revenir en arrêté.
6. Appuyez sur pour revenir en arrêté.

HDCD setup [paramétrage HDCD]

Dans la page Audio Setup, utilisez les touches directionnelles pour sélectionner HDCD Setup. Appuyez sur ENTER pour accéder au paramétrage et à l'écran montré ci-dessous.

1. Dans le menu, appuyez sur ENTER pour accéder au paramétrage.
2. Utilisez les touches pour sélectionner les éléments.
3. Appuyez à nouveau sur ENTER pour confirmer et revenir en arrière.
4. Appuyez sur la touche « pour revenir en arrière.

Appuyez sur la touche SETUP pour accéder au menu General Setup puis utilisez les touches directionnelles « » pour sélectionner la page Video Setup. L'écran ci-dessous apparait alors

Dans le menu, utilisez les touches pour sélectionner l'objet voulu. Appuyez sur ENTER pour accéder à l'objet. Appuyez sur la touche pour revenir en arrière.

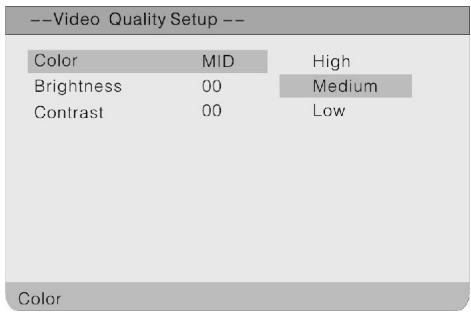

Sélectionnez Quality, appuyez sur ENTER pour accéder au menu ci-dessous

Couleur

1. Dans le menu, utilisez les touches pour sélectionner l'élément désiré.
2. Appuyez sur ENTER pour accéder à l'élément.
3. Appuyez sur la touche « pour revenir en arrière.
4. Appuyez sur les touches ▲▼ pour sélectionner Color.
5. Appuyez sur ENTER pour accéder au paramétrage.
6. Utilisez les touches pour Sélectionner High [Haute], Medium [Moyenne] ou Low [Basse].
7. Appuyez à nouveau sur ENTER pour confirmer et revenir en arrêté.
8. Appuyez sur les touches ▲▼ pour sélectionner Brightness.
9. Appuyez sur ENTER pour accéder au paramétrage et à l'écran montré à gauche
10. Utilisez les touches pour régler le niveau.
11. Appuyez à nouveau sur ENTER pour confirmer et revenir en arrêté.
12. Appuyez sur les touches ▲▼ pour sélectionner Contrast.
13. Appuyez sur ENTER pour accéder au paramétrage et à l'écran montré à gauche
14. Utilisez les touches pour régler le niveau.
15. Appuyez à nouveau sur ENTER pour confirmer et revenir en arrêté.

Appuyez sur la touche SETUP pour accéder au menu General Setup menu puis utilisez les touches directionnelles pour sélectionner la page Preference. L'écran affiche les éléments suivants

Dans le menu, utilisez les touches pour sélectionner l'objet voulu. Appuyez sur ENTER pour accéder à l'objet. Appuyez sur la touche pour revenir en arrière.

1. Appuyez sur les touches ▲▼ pour sélectionner Audio.
2. Appuyez sur ENTER pour accéder au paramétrage et à l'écran montré à gauche
3. Appuyez sur les touches ▲▼ pour sélectionner la langue audio voulue.
4. Appuyez de nouveau sur ENTER pour confirmer votre choix et revenir en arrêté.
5. Appuyez sur les touches ▲▼ pour sélectionner Subtitle.
6. Appuyez sur ENTER pour accéder au paramétrage et à l'écran montré à gauche
7. Appuyez sur les touches pour sélectionner la langue des sous-titres voulue.
8. Appuyez de nouveau sur ENTER pour confirmer votre choix et revenir en arrêté.

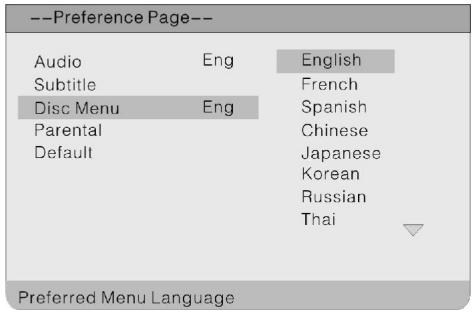

9. Appuyez sur les touches ▲▼ pour sélectionner Disc Menu.
10. Appuyez sur ENTER pour accéder au paramétrage et à l'écran montré à gauche
11. Appuyez sur les touches pour sélectionner la langue des menus.
12. Appuyez de nouveau sur ENTER pour confirmer votre choix et revenir en arrêté.

Les disques DVD disposant de la fonction parentale sont classés en fonction de leur contenu et les paramètres varient d'un disque à l'autre. En fonction du disque, vous pouvez entièrement bloquer son accès.

1. Appuyez sur les touches ▲▼ pour sélectionner Parental.
2. Appuyez sur ENTER pour accéder au paramétrage et à l'écran montré à gauche
3. Appuyez sur les touches pour sélectionner un élément.
4. Appuyez de nouveau sur ENTER pour confirmer votre choix. Vous devez saisir le mot de passe. Le mot de passe par défaut est 3308.

1. Appuyez sur les touches ↑▼ pour sélectionner Default.
2. Appuyez sur ENTER et tous les paramètres retournent aux valeurs par défaut.

Appuyez sur la touche SETUP pour accéder au menu Setup puis utilisez les touches directionnelles « » pour sélectionner la page Password Setup et accéder à l'écran ci-dessous

Dans le menu, utilisez les touches pour sélectionner l'élément voulu. Appuyez sur ENTER pour accéder à l'élément. Appuyez sur la touche pour revenir en arrière.

1. Appuyez sur les touches ↑▼ pour sélectionner Password Mode.
2. Appuyez sur ENTER pour accéder au paramétrage et à l'écran montré à gauche
3. Appuyez sur les touches ↑▼ pour sélectionner On ou Off.
4. Appuyez de nouveau sur ENTER pour confirmer votre choix et revenir en arrêté.

Vous pouvez modifier le mot de passe vous-même.

1. Appuyez sur les touches ↑▼ pour sélectionner Password.
2. Appuyez sur ENTER pour accéder au paramétrage et à l'écran montré à gauche
3. Appuyez de nouveau sur ENTER pour modifier le mot de passe.
4. En fonction des indications du menu, utilisez le pavé numérique pour saisir l'ancien mot de passe (Old Password) puis le nouveau mot de passe (New), et enfin la confirmation du nouveau mot de passe. Le mot de passe est alors modifié.
5. Le mot de passe par défaut est 3308.

Fonction entrée AV externe

L'appareil dispose d'une fonction entrée AV externe compatible avec les modes SCART [PERITEL], CVBS, S-VIDEO et Component [Composant]. Utilisez les câbles audio, vidéo, PERITEL et S-Video pour raccorder l'appareil à une source de signal AV externe telle qu'un magnétoscope, un récepteur satellite ou une console de jeu, etc. Allumez ensuite l'appareil et la source de signal AV externe. Appuyez sur la touche SOURCE pour passer dans le mode correspondant.

Fonction écran d'ordinateur

L'écran LCD TFT de l'appareil peut être utilisé comme écran d'ordinateur. Reprenez les étapes de raccordement de l'appareil à un PC et vous pourrez ensuite paramétrer le menu.

La résolution PC doit être définie à 1280 x 768@60Hz.

Le fonctionnement de ces menus en mode SCART, CVBS, S-VIDEO, Component et VGA est le même qu'en mode TV. Vous devez donc vous référer aux instructions des Fonctions TV.

Remarque : Certains de ces menus ne sont cependant pas disponibles dans ces modes.

SYMPTOME	ÉLÉMENTS A VERIFIER
Le lecteur ne fonctionne pas.	Assurez-vous d'avoir inséré un disque Assurez-vous que le disque est à l'endroit. Assurez-vous que le disque ne soit ni sale, ni rayé. Assurez-vous que le code régional du lecteur correspond au code régional du disque. Assurez-vous qu'il n'y ait pas de condensation dans l'appareil. Si cela se produit, retirez le disque et laissez le lecteur allumé pendant au moins une heures.
Il n'y a pas de son.	Assurez-vous d'avoir effectué les raccordements correctement. Assurez-vous que le paramétrage du son du DVD soit correct. Assurez-vous que le disque ne soit ni sale, ni rayé. Nettoyez ou remplacez le disque. Assurez-vous que les haut-parleurs ne soient pas coupés. En modeTV, définisseez correctement le mode audio.
Il n'y a pas d'image	Assurez-vous que l'appareil est allumé et que les raccordements sont corrects. Assurez-vous que l'adaptateur électrique soit correctement branché.
Je ne peux pas poursuivre la lecture et liée une section de façon répétée.	Assurez-vous que l'appareil ne soit pas en mode A-B ou un autre mode de répétition. Assurez-vous que le disque ne soit ni sale, ni rayé.
Il n'y pas d'image ou les images sont déformées	Assurez-vous que le raccordement à la source de signal AV externe soit effectué correctement. Paramétrz correctement les éléments du menu Picture. Vérifiez que le signal d'entrée video correspond à l'appareil. Assurez-vous que l'appareil est allumé et qu'il est dans le bon mode video.
La télécommande ne fonctionne pas.	Assurez-vous qu'il n'existe aucun obstacle entre la télécommande et le lecteur. Assurez-vous de diriger la télécommande vers le lecteur. Assurez-vous d'avoir inséré des piles et que leur polarité est respectée. Assurez-vous que les piles soient encore pleines.

Autres informations :

Les interférences statiques ou externes peuvent provoquer un fonctionnement anormal du lecteur. Dans ce cas, débranchez le cordon d'alimentation de la prise de courant et rebranchez-la afin de réinitialiser le lecteur. Si le problème persiste, veuillez débrancher l'appareil et faire appel à un technicien qualifié.

Caractéristiques techniques

Résolution LCD-TFT	1024 x 768
Taille écran LCD-TFT	19 pouces
Alimentation	AC100~240V, 50/60Hz DC 12V
Consommation électrique	< 48W
Dimensions	494mm x 184mm x 412mm (LXIXP)
Poids	Environ 10 Kg
Température ambiente	10~45°

Le DESIGN et les caracteristiques techniques sont SUJETS à modification prealable sans notification prealable

Fabriqué sous licence provenant de Dolby Laboratories.

"Dolby" et le symbole double-D sont des marques déposées des Dolby Laboratories.

Travaux non publiés confidentiels. © 1992-1997 Dolby Laboratories, Inc.

Tous droits réservés.
