DC-3101 - Lecteur de CD LENCO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur de CD
Marque	LENCO
Modèle	DC-3101
Alimentation	3 piles AAA (alcalines, 1,5 V) ou adaptateur secteur (non fourni)
Type de disque	CD audio (CD-DA), CD-R, CD-RW
Fonctions principales	Lecture, pause, arrêt, saut de plage, programmation, répétition, lecture aléatoire
Affichage	Écran LCD pour les informations de lecture
Sortie audio	Prise casque stéréo 3,5 mm, sortie ligne RCA
Précautions d'emploi	Éviter l'humidité, la poussière, les chocs, les températures extrêmes
Entretien	Nettoyer la lentille avec un chiffon doux. Ne pas utiliser de détergent ou de solvant.
Sécurité	Ne pas ouvrir le boîtier. Utiliser uniquement les piles recommandées.
Accessoires inclus	Câble USB, notice d'utilisation
Compatibilité PC	Windows 98/2000/ME/XP (pour transfert de données)
Arrêt automatique	Après 30 secondes d'inactivité
Piles recommandées	Piles alcalines AAA

FOIRE AUX QUESTIONS - DC-3101 LENCO

Que faire si l'appareil ne s'allume pas ?

Vérifiez la polarité des piles (respectez les marques + et -). Si les piles sont usées, remplacez-les par des piles alcalines AAA neuves. Assurez-vous que l'appareil est bien allumé avec le bouton Marche/Arrêt.

Pourquoi le CD ne tourne-t-il pas ?

Vérifiez que le CD est correctement inséré, face imprimée vers le haut. Si les piles sont faibles, remplacez-les. Un CD rayé ou sale peut également empêcher la lecture.

Pourquoi le son est-il saccadé ?

Cela peut être dû à un CD endommagé ou une lentille sale. Nettoyez la lentille avec un chiffon doux et sec. Assurez-vous aussi que l'appareil est posé sur une surface stable sans vibrations.

Comment nettoyer la lentille du lecteur ?

Utilisez un chiffon doux non pelucheux pour essuyer délicatement la lentille. N'utilisez jamais de détergent, d'alcool ou de solvant. Vous pouvez aussi utiliser un CD de nettoyage spécial.

Que faire si la lecture saute ?

Vérifiez que le CD n'est pas rayé ou sale. Nettoyez le CD avec un chiffon doux du centre vers l'extérieur. Si le problème persiste, nettoyez la lentille du lecteur.

Comment programmer l'ordre des plages ?

En mode arrêt, appuyez sur le bouton Program. Sélectionnez les plages souhaitées avec les boutons de navigation, puis validez. Appuyez sur Lecture pour démarrer la lecture programmée.

Comment utiliser la répétition ?

Pendant la lecture, appuyez plusieurs fois sur le bouton Repeat pour choisir le mode : répétition d'une plage, de tout le disque, ou de la sélection programmée. L’icône correspondante s’affiche.

L'appareil ne lit pas les CD-R ou CD-RW ?

Vérifiez que le disque a été gravé correctement en mode CD audio. Certains CD-RW peuvent ne pas être compatibles. Essayez de finaliser la session de gravure.

Que faire en cas d'erreur de lecture ('NO DISC' ou 'ERROR') ?

Assurez-vous qu'un CD est inséré, face lisible vers le bas. Nettoyez le CD et la lentille. Si le message persiste, le CD est peut-être incompatible ou défectueux.

Comment économiser les piles ?

Éteignez l'appareil après utilisation. Utilisez la fonction d'arrêt automatique qui éteint l'appareil après 30 secondes d'inactivité. Évitez d'utiliser des piles rechargeables car leur tension plus faible peut réduire les performances.

MODE D'EMPLOI DC-3101 LENCO

Sommaire

1-1 Attention! 2 1-2 Avant d'utiliser votre appareil photo............ 2 1-3 Droits de reproduction. 2 1-4 Précautions à prendre lors de l'utilisation de l'appareil. 3

2. Chapitre 2 apprenez à bien connaître votre appareil photo

2.1 Principales fonctions de l'appareil 4 2.2 Écran. 5

3. Chapitre 3 préparez votre appareil pour pouvoir l'utiliser

3-1 Insérer les piles et la carte mémoire. 6 3-2 Allumer/Eteindre l'appareil. 7 3-3 Comment paramétrer votre appareil. 7 3-4 Comment utiliser votre appareil photo numérique. 14

4-1 Installation du programme pilote 18 4-2 Installation de l'application. 21

Chapitre 1 avertissements

Lisez attentivement et complètement le présent manuel avant d'utiliser votre appareil photo et suivez les instructions afin d'éviter toute dépréciation qui pourrait en résulter d'une mauvaise utilisation.

1-1 Attention!

Le logiciel sous CD-ROM fourni avec l'appareil photo doit uniquement être utilisé sur un PC. Passer ce CD-ROM sur une stéréo ou un lecteur de CD risque de le détériorer. Cet appareil photo est un appareil électronique de précision. Ne tentez pas de le réparer vous-même, car le fait de l'ouvrir ou déstabiliser les protections peut vous exposer à une tension dangereuse ou à d'autres risques. N'exposez pas votre appareil à la lumière directe du soleil pour éviter tout risque d'incendie.

1-2 Avant d'utiliser votre appareil photo

Prenez quelques photos avant de commencer à l'utiliser de façon effective. Avant de prendre des photos d'événements importants avec cet appareil (cérémonie de mariage, vacances, etc.), pensez à tester l'appareil au préalable pour vous assurer qu'il fonctionne normalement. Nous déclinons toute responsabilité et n'indemniserons aucun préjudice financier causé par le dysfonctionnement de votre appareil (tel que les frais de photo ou tout manque à gagner généré par la photo).

1-3 Droits de reproduction

Sauf accord donné par le propriétaire des droits, toutes les photos prises avec cet appareil photo numérique ne peuvent être utilisées en violation

de la loi sur les droits de reproduction. D'autre part, lorsque la restriction est placée sur le site, il ne vous est pas possible d'enregistrer un spectacle en direct, une improvisation ou une exposition, même pour votre usage personnel. Tout transfert de photos ou de la carte mémoire avec date doit être assuré dans les limites de la loi sur les droits de reproduction.

1-4 Précautions à prendre lors de l'utilisation de l'appareil

Cet appareil est constitué de composants électroniques complexes. Pour être sûr de réaliser des photos réussies, ne laissez pas tomber ou ne faites pas subir un choc à l'appareil lors de la prise de photos.

• Évitez d'utiliser ou de placer l'appareil dans les endroits suivants :
• lieux humides et poussiéreux.
• véhicules fermés ou lieux exposés directement aux rayons du soleil ou lieux soumis à des températures très élevées.
• environnement de grande turbulence.
• lieux enfumés, replis de vapeurs d'huile ou de vapeur.
• lieu pluvieux ou enneigé.
• N'ouvre pas le couvercle du compartiment pour lequel elle est sous tension.
• Si l'eau a pénétré dans l'appareil, éteignez (OFF) immédiatement l'appareil et retirez les piles.
• Entretien de votre appareil
• Si la surface de l'objectif, de l'écran LCD ou du viseur est encrassée, nettoyez-la à l'aide d'une Brosse pour objectif ou d'un chiffon doux. Ne touche pas l'objectif avec vos doigs.
• N'utilisez pas d'objet solide pour taper l'appareil, afin d'éviter de rayer l'objectif, l'écran LCD ou la surface du visueur.
• N'utilisez aucun détergent ou solution volatile, cela altérait la peinture ou déformerait le boîtier de l'appareil photo. Utilisez exclusivement un chiffon doux.

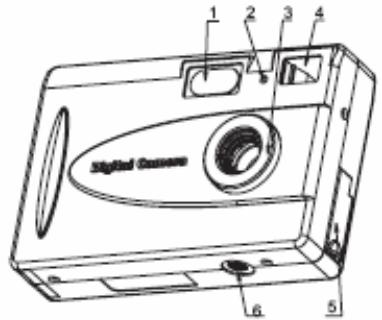

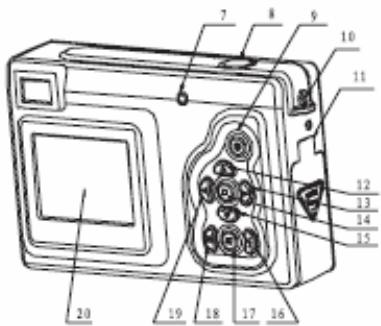

2-1 Principales fonctions de l'appareil

1. Flash
2. DEL déclencheur automatique
3. Objectif

1. Couvercle compartiment à piles/Slot carte
2. Bouton du haut
3. Bouton de droite
4. Viseur
5. Prise USB
6. Raccord du pied
7. DEL mise en marche
8. Bouton obturateur
9. Bouton Marche/arrêt (ON/OFF)
10. Bride de fixation
11. Bouton menu 15 Bouton du bas 16 Bouton flash
12. Prévisualisation 18 Bouton affichage
13. Bouton de gauche
14. Ecran

2-2 Ecran

Ouvrez le couvercle du compartiment piles et insérez 3 piles alcaline AAA neuves en respectant bien la polarité indiquée sur le couvercle du compartiment à piles, puis insérez la carte mémoire et fermez le couvercle.

Lorsque votre batterie est faible en voltage, si vous utilisez une batterie alcaline, sélectionnez l'option 1 lorsque l'icône apparait. Il se remplira à moitié et vous ne pourrez pas utiliser le flash, mais vous pourrez continuer de prendre des photos. Si vous utilisez des batteries rechargeables, sélectionnez l'option 2, l'icône témoin de charge est alors plein, vous pouvez prendre des photos.

Attention : La mémoire interne de l'appareil est une mémoire SDRAM, lorsque vous éteignez l'appareil vous perdez vos images, nous vous conseillons d'utiliser une carte SD ou d'enregistrer vos images sur votre PC avant d'éteindre l'appareil.

Avant de remplacez les piles, il faut transférer les photos sur votre ordinateur, sinon toutes les photos seront perdues.

Les photos sauvegardées sur carte SD/MMC n'en sont pas affectées lorsque vous remplacez les piles.

3-2 Allumer/éteindre l'appareil

Appuyez sur le bouton Marche/Arrêt (ON/OFF) jusqu'à ce que le voyant DEL de mise en marche s'allume. Une fois l'appareil allumé, appuyez sur le bouton Marche/Arrêt (ON/OFF) pendant 2 secondes. L'appareil s'éteindra automatiquement après 30 secondes de non fonctionnement. S'il n'est pas raccordé à la sortie USB, le temps pourra être réglé à l'aide de la fonction AUTO POWER OFF (COUPURE AUTOMATIQUE).

1.1 Option prise photos

Appuyez sur le bouton de réglage. La fenêtre sélection capture va s'afficher, appuyez sur le bouton du haut ou du bas pour sélectionner le mode prise photos, puis appuyez sur le bouton de réglage pour valider.

Appuyez sur le bouton de droite pour passer au menu suivant.

Capture

Cancel

Single

Self Timer

Video 320X240

Video 192X144

1.2 Option couleur

Appuyez sur le bouton du haut ou du bas pour sélectionner la fonction à régler, et sélectionnez le bouton pour entraîner la fonction.

Color

Cancel

Auto

Exposure

White balance

Sharpness

Comment régler la valeur d'exposition :

Plage EV de -1,5 à 1,5

Sélectionnez la fonction Équilibrage des blancs

Réglage de la netteté

1.3 Résolution

Appuyez sur le bouton du haut ou du bas pour sélectionner la résolution,

pui appuyez sur le bouton de réglage pour valider.

superbe résolution : 2304 x 1728

Haute résolution : 2048 x 1536

Résolution moyenne : 1600 x 1200

Résolution faible : 1280 x 1024

1.4 Qualité :

Appuyez sur le bouton du haut ou du bas pour sélectionner la qualité,

puis appuyez sur le bouton de réglage pour valider.

Appuyez sur le bouton de droite pour passer au menu suivant....

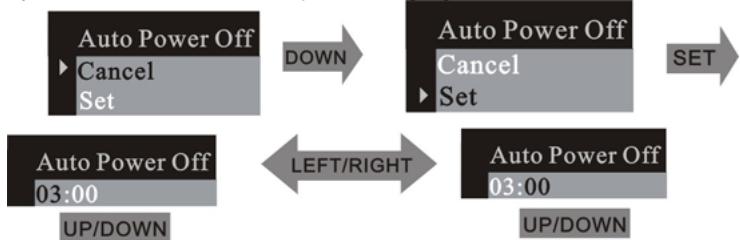

1.5 Fonction coupure automatique

Appuyez sur le bouton du bas pour le réglage.

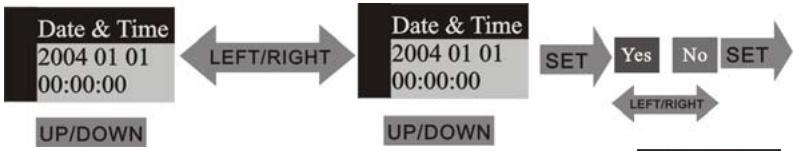

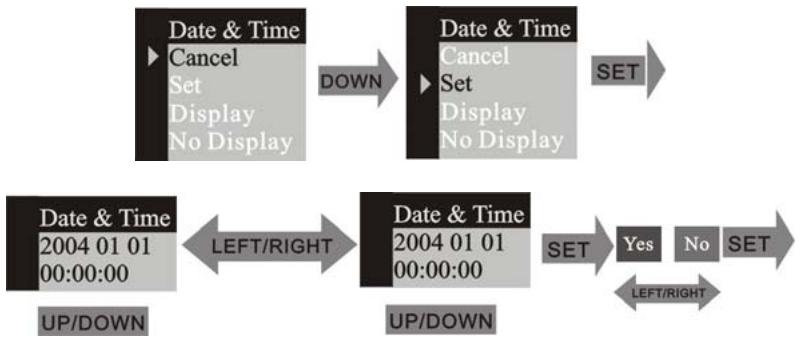

1.6 Réglage heures/date

Appuyez sur le bouton du bas pour le réglage.

1.7 Fréquence

Réglez la fréquence anti-scintillement si vous utilisez une lumière fluorescente.

Annuler 50Hz 60Hz

1.8 Langue

Appuyez sur le bouton du haut ou du bas pour sélectionner la langue, puis appuyez sur le bouton de réglage pour valider.

2.1 Effacer

Appuyez sur le bouton de réglage pour afficher la fenêtre Effacer, appuyez sur le bouton du haut ou du bas pour sélectionner un seul ou tous les cadres, puis appuyez sur le bouton de réglage pour valider.

Sélectionnez le mode format pour formater la carte mémoire interne.

Sélectionnez le mode Protection pour protéger le cadre sélectionné.

Si vous ne souhaitez pas protégé le cadre, Sélectionnez le cadre, puis entrez le mode Effacer, Sélectionnez le mode Non protégé. Appuyez sur le bouton de droite pour passer au menu suivant.

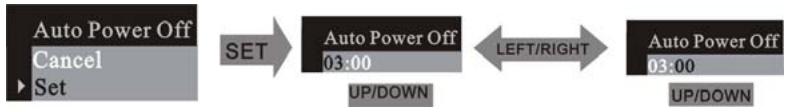

2.2 Coupure automatique de l'heure

Appuyez sur le bouton du bas.

2.3 Réglage heures/date

Appuyez sur le bouton du bas pour régler l'heure et la date.

2.4 DPOF (format ordre d'impression numérique)

Grâce à la fonction impression DPOF de vos photos, il vous est possible de sélectionner une photo et le nombre d'impressions que vous souhaitez faire.

2.5 Rotation

Appuyez sur le bouton du haut ou du bas pour sélectionner l'angle de rotation, puis sur le bouton de réglage pour valider.

2.6 Zoom/panoramique (ZOOM/PAN)

Dans le mode simple Prévisualisation, la fonction Panoramique vous permet de déplacer la plage d'affichage de la photo après avoir effectué un zoom avant sous le mode zoom numérique. Dans le menu ZOOM / PAN, appuyez sur le bouton du

Bas pour entrer la fonction PAN, puis sur le bouton du haut, du bas, de droite, de gauche pour déplacer la plage d'affichage de la photo. Pour annuler la fonction PAN, appuyez sur le bouton de réglage, puis sur le bouton du bas pour quitter ce mode.

3-4 Comment utiliser votre appareil photo numérique

Il vous suffit d'appuyer sur le déclencheur. Un bip vous indique que la photo a bien été prise. Le nombre de photos affiché à l'écran va simultanément diminuer d'une unité.

2. Déclencheur automatique

Appuyez sur le bouton de réglage pour entrer dans le menu, passerez au mode DECLENCHEUR AUTOMATIQUE (SELF-TIMER), puis appuyez sur le bouton de réglage pour valider. Appuyez sur le déclencheur, le voyant (DEL) du déclencheur automatique va clignoter 10 secondes, puis la photo va être prise.

3. Enregistrement video

Appuyez sur le bouton de réglage pour entrer dans le menu, passez au mode VIDEO, puis appuyez sur le bouton de réglage pour valider. Appuyez sur le déclencheur pour démarrer l'enregistrement, puis appuyez à nouveau pour arrêter l'enregistrement video.

4. Utilisation du flash

Appuyez sur le bouton Flash pour entrer dans le mode ACTIVATION DU FLASH (Flash On), l'appareil va mettre en charge le flash, l'icone Flash va clignoter, puis la DEL de mise en marche va s'allumer. La mise en charge du flash est terminée lorsque l'icone ne clignote plus et lorsque la DEL s'éteint. La fonction ACTIVATION DU FLASH déclenchera le flash dans tous les cas, la fonction FLASH AUTO va se déclencher

automatiquement, si nécessaire. Si vous appuyez sur le déclencheur, le flash s'activera deux fois ; le premier flash limitera le risque d'effet « yeux rouges » sur la photo, le second prendra la photo.

5. Utilisation du zoom numérique

Les modes ENREGISTREMENT (REC) vous permettent d'utiliser le zoom numérique. Appuyez sur le bouton du haut pour effectuer un zoom avant, appuyez sur le bouton du bas pour effectuer un zoom arrière.

6. Prévisualisation

Réglez le mode sélection sur le mode prévisualisation, appuyez sur le bouton affichage (Display) pour passer du mode « affichage neuf photos » au mode « affichage photo unique ». Une fois que vous êtes dans le mode une seule photo, appuyez sur le bouton du haut ou du bas pour effectuer un zoom avant ou un zoom arrêté de la photo. Si vous sélectionnez une video dans le mode neuf photos, appuyez sur le bouton affichage (Display) pour passer la video.

7. Téléchargement

Réglez votre appareil photo sur le mode prévisualisation, puis raccordez à l'ordinateur à l'aide d'un câble USB. Windows 2000 / ME / XP ne nécessite pas d'installer le programme pilote pour télécharger des photos. En mode prévisualisation, sélectionnez le mode MSDC ou USB, puis raccordez votre appareil photo à votre ordinateur. L'écran LCD va afficher MSDC et l'appareil photo sera reconnu en tant que DISQUE FLASH amovible. Vous pouvez copier directement les photos de l'appareil sur

votre ordinateur. Si vous utilisez Windows 98, installez d'abord le programme pilote de l'appareil.

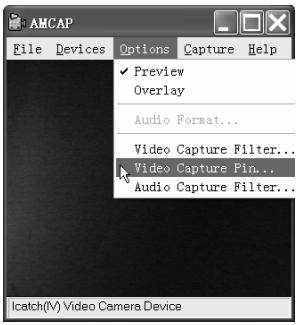

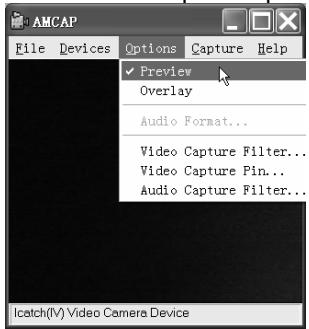

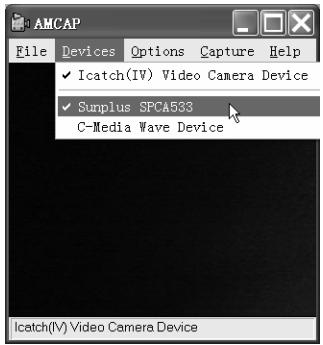

8. Comment utiliser la fonction appareil photo PC

Installez le programme pilote de l'appareil à partir du CD. Raccordez l'appareil photo à l'ordinateur à l'aide d'un câble USB, lancez le programme Amcap sous le réseau dans le Programme, sélectionnez le périphérique sous Sunplus SPCA533.

Puis sélectionnez les fonctions comme pour la prévisualisation.

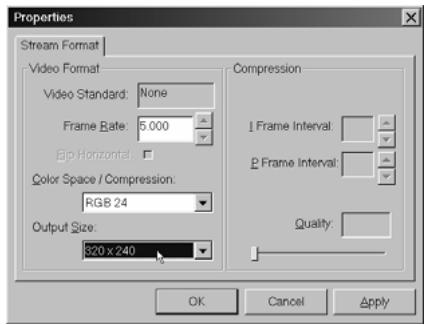

Si vous voulez modifier la dimension des photos, sélectionnez la Connexion Video Prise photos, puis modifiez la Taille de Sortie.

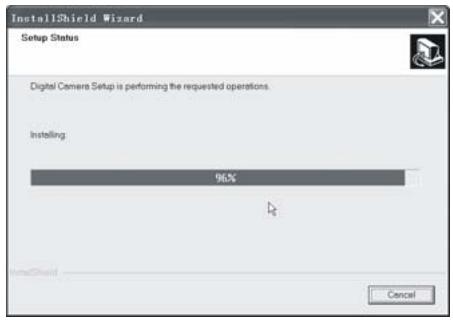

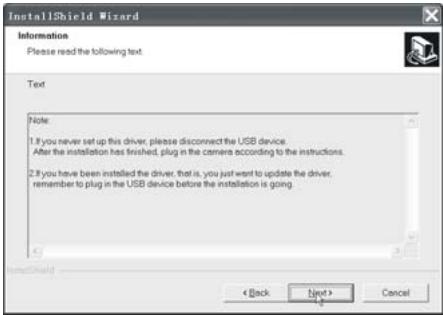

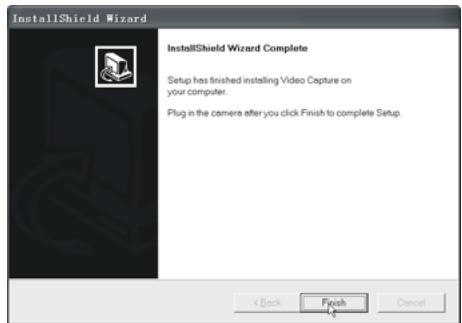

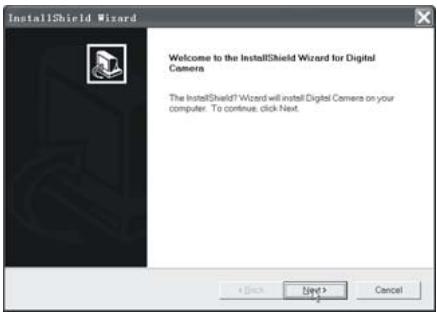

4-1 Installation du programme pilote

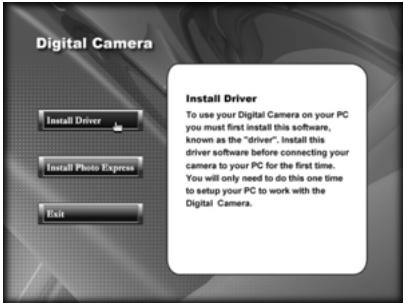

Insérez le CD d'accompagnement dans le lecteur de CD-ROM. L'application est lancée et s'installe automatiquement.

le répertoire dans le CD si l'installation auto échoue ou s'il faut le réinstaller.

Allumez votre appareil photo et raccordez-le à l'ordinateur. L'ordinateur va rechercher un nouveau périphérique et installer automatiquement le programme pilote. Une fois l'installation terminée, allez sur Control

Panel\System\Hardware\Device Manager et vérifie la bonne installation des périphériques Imaging\lcatch(IV)Still Camera Device et lcatch(IV)\Video Camera Device.

4-2 Installation de l'application

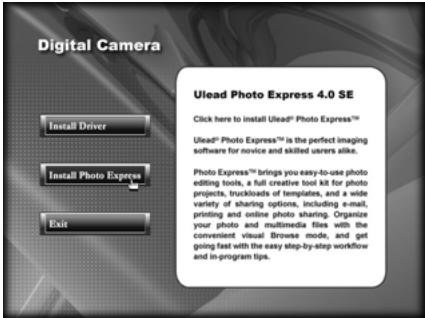

Une fois l'installation du programme Ulead Photo Express 4.0 terminée, le programme pilote sera installé automatiquement. Lancez le fichier setup.exe sous

La page Dialogue Sélection de la Langue va s'afficher. Cliquez sur OK.

L'interface (Bienvenue) s'affiche. Cliquez sur le bouton (suivant).

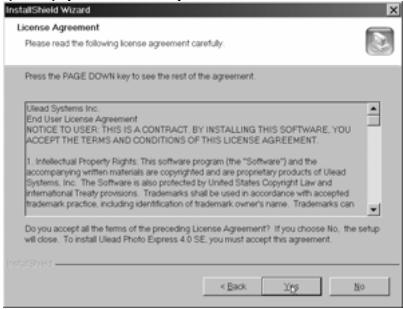

La page dialogue (Accord de licence de logiciel) s'affiche, vous demandant si vous acceptez cet accord de licence. Cliquez sur (Oui) pour accepter.

La page < User Information Interface > (Interface Informations Utilisateur) s'affiche. Entrez votre nom d'utilisateur et les données de la société, puis cliquez sur (Suivant).

L'interface < Choose destination location > (Sélectionner le site de destination) s'affiche. Sélectionnez le chemin d'installation (en option) selon la langue d'instructions. Cliquez sur (suivant).

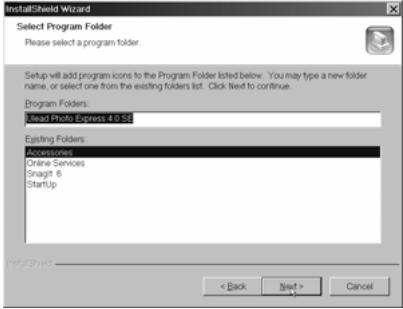

L'interface passe à (Sélectionner le Répertoire programme). Cliquez sur (Suivant).

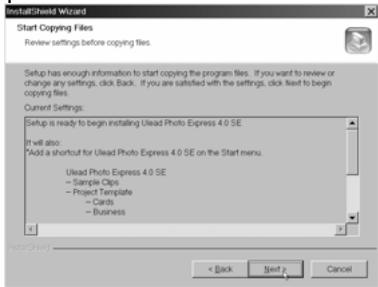

La page (Commencer à copier les fichiers) s'affiche. Cliquez sur (Suivant) pour lancer la copie des fichiers, la barre de progression de la copie s'affiche simultanément à l'écran.

Chapitre 5 Spécifications:

Mode 3 en 1

Mode appareil photo numérique : saisie d'images

Mode Webcam PC : saisie vidéo / vidéoconférence.

Mode caméra vidéo : clips vidéo.

Séenseur : séenseur CMOS, 2 megapixels, 3 megapixels via interpolation

Lentille: F = 3.0 f=8.35 2G2P

Longueur de focus : 1,5m. - infini

Illumination: 100-16000(lux)

Vitesse du diaphragme : diaphragme électronique 1/20 - 1/6000s

Résolution : Maximale (2048x1536) / Haute (1600x1200) / Moyenne

(1280x1024) / Basse (800x600) pour le mode saisie d'images

VGA(640x480)/QVGA(320x240) pour le mode Webcam PC

QVGA(320X240)/QCIF(192X144) pour le mode enregistrement vidéo

Mémoire: Interne : SDRAM

Externe : cartes SD et MMC

Minuterie : 10 secondes

Zoom : Zoom numérique 8X

Ecran couleur LCD : 1,5 pouces TFT LCD

Langues OSD : Anglais, Français, Espagnol

Modes flash : Manuel / Automatique

Piles : 3 piles AAA (alcalines / 1,5V)

Interface : USB 1.1

Configurations minimales pour le PC :

Microprocesseur : Pentium III 800MHz et au-dessus

OS : Windows 98SE/200/ME/XP

Mémoire = 128MB et au-dessus

Espace disque : 250MB au minimum

Lecteur CD-ROM

6-1 L'appareil ne s'allume pas.

1. Polarités non respectées. Vérifiez la bonne position des piles (+ et -) et insérez-les de nouveau.
2. Tension des piles insuffisante. N'utilisez pas des piles anciennes ou des piles dont les durées d'utilisation sont différentes. Il est déconseillé d'utiliser des piles rechargeables à tension plus réduite qui pourraient affecter les performances de votre appareil numérique.

6-2 Le flash ne s'allume pas.

1. Le flash est réglé sur Off. Réglez le flash sur Auto ou sur On.
2. Le flash n'a pas été totalement chargé. Il faut quelques secondes pour le faire, l'icône flash clignote alors et la DEL de mise en marche reste allumée. Lorsque le flash est totalement chargé, l'icône flash arrête de clignoter et la DEL s'éteint.
3. Les piles sont faibles. Si l'indicateur de charge ne signale pas que les piles sont à pleine charge, cela signifie que la tension est trop faible pour que le flash puisse fonctionner. Changez les piles.

6-3 La photo est floue / peu nette.

1. Le sujet sort de la distance focale. Vérifiez que la distance entre l'objet et le sujet est au minimum de 50 cm.
2. L'appareil photo a bougé. Attention à ne pas bouger l'appareil lorsque vous appuyez sur le déclencheur. Lorsque le mode flash est activé, maintenez l'appareil immobile jusqu'à ce que deux flashes se déclenchent. Le premier flash correspond au pré-flash qui permet de réduire l'effet « yeux rouges », la photo ne sera prise qu'au second flash.

6-4 Le sujet de la photo enregistrée est trop nombreux.

1. Lumière insuffisante pour prendre une photo. Réglez le flash sur marche (On) ou réglez la compensation d'exposition sur une valeur positive (+).

6-5 L'écran ou l'image enregistrée scintille.

1. Mauvais réglage AE. Vérifier si la fréquence anti-scintillagement est correcte (50 ou 60 Hz) lorsque vous prenez des photos sous une lumière fluorescente.

6-6 Téléchargement des photos défectueux

1. L'ordinateur ne reconnaît pas l'appareil photo. Pour Windows 98, le programme pilote de l'appareil photo doit d'abord être installé avant de télécharger les photos.

Pour Windows 2000 / ME / XP, l'appareil photo est reconnu comme un plug&play, un disque flash amovible sans programme pilote installé sous mode MSDC.

Il est recommandé dans tous les cas de débrancher votre appareil numérique de votre ordinateur à l'aide de la touche déconnexion de sécurité pour être certain que le port USB est libre pour l'interface suivante.

1. Le disque flash n'affiche pas les photos enregistrées. L'appareil photo va charger deux disques flash amovibles sur votre ordinateur sous le mode MSDC. Le premier disque correspond à la cartouche SD ou MMC, le second aux images enregistrées dans la mémoire interne de l'appareil. Si les noms des disques flash amovibles coïncident avec ceux déjà attribués par l'ordinateur dans le réseau, il faut les renommer :

Cliquez à droite < Mon ordinateur > > Gérer > Gestion des disques.

Cliquez à droite sur la barre bleue du disque amovible qui est en ligne > Change Drive Letter & Paths > Change > Assign the following Drive Letter (attribuer un nom de lecteur non encore utilisé) > OK.

Ouvrez le nouveau disque flash amovible renommé pour télécharger les images enregistrées.

Si vous souhaitez vous débarrasser ultérieurement du produit, veuillez noter que : les déchets électriques ne doivent pas être jetés avec les déchets domestiques. Veuillez les faire déposer dans les centres de recyclage existants. Contactez les autorités

locales ou distributeurs pour obtenir de plus amples informations. (Directive de l'équipement électronique et des déchets électriques).
