FTXS25G2V1B - Climatiseur DAIKIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Climatiseur split mural réversible inverter
Modèle unité intérieure	FTXS25G2V1B
Unité extérieure associée	RXS25G2V1B
Fluide frigorigène	R410A
Puissance frigorifique nominale	2,5 kW (min 1,3 kW - max 3,2 kW)
Puissance calorifique nominale	3,4 kW (min 1,3 kW - max 4,7 kW)
EER (efficacité énergétique en froid)	4,55
COP (coefficient de performance en chaud)	4,53
Classe énergétique	A (refroidissement et chauffage)
Consommation annuelle estimée	275 kWh
Niveau sonore unité intérieure (mode silencieux)	à partir de 22 dB(A)
Surface recommandée	jusqu'à 25 m²
Température extérieure minimale en chauffage	-15 °C
Technologie de compression	Inverter (vitesse variable)
Dimensions unité intérieure (H x L x P)	295 x 800 x 215 mm
Poids unité intérieure	9 kg
Alimentation électrique	230 V - 50 Hz - Monophasé
Longueur max liaison frigorifique	20 m

FOIRE AUX QUESTIONS - FTXS25G2V1B DAIKIN

Quelle surface ce climatiseur peut-il refroidir ou chauffer efficacement ?

Le DAIKIN FTXS25G2V1B est dimensionné pour des pièces allant jusqu'à 25 m² environ. Sa puissance frigorifique nominale est de 2,5 kW et sa puissance calorifique nominale de 3,4 kW, ce qui le rend adapté aux chambres, bureaux et petits séjours.

Le FTXS25G2V1B peut-il chauffer par temps très froid ?

Oui. Grâce à la technologie inverter Daikin, cet appareil continue de chauffer même lorsque la température extérieure descend jusqu'à -15 °C. Le COP nominal en chauffage est de 4,53, ce qui garantit un rendement élevé même en hiver.

Quel fluide frigorigène utilise ce climatiseur ?

Le DAIKIN FTXS25G2V1B utilise le fluide frigorigène R410A. Toute manipulation du circuit frigorifique (recharge, fuite) doit être confiée à un technicien certifié. Ce fluide ne contient pas de chlore et n'appauvrit pas la couche d'ozone.

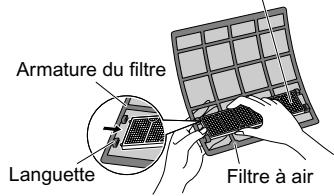

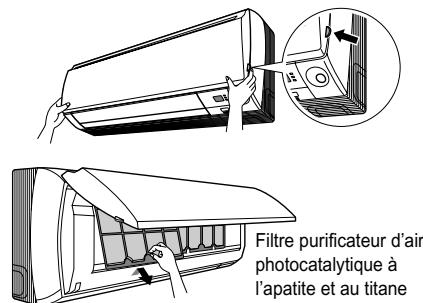

Comment nettoyer les filtres de l'unité intérieure ?

Retirez les filtres en soulevant le panneau avant de l'unité murale. Dépoussiérez-les à l'aspirateur ou rincez-les à l'eau tiède, puis laissez-les sécher complètement avant de les remettre en place. Un nettoyage toutes les deux semaines en utilisation régulière est conseillé.

Comment activer le mode silencieux pour ne pas déranger la nuit ?

Appuyez sur la touche QUIET (ou son équivalent selon la télécommande fournie) pour passer en mode silence. Le niveau sonore de l'unité intérieure descend alors à partir de 22 dB(A), ce qui le rend quasiment inaudible dans une pièce calme.

A quoi sert le détecteur de mouvement 2 zones sur ce modèle ?

L'unité intérieure est équipée d'un détecteur de présence qui analyse les zones d'activité dans la pièce. Lorsque personne n'est présent, l'appareil réduit automatiquement sa puissance pour économiser de l'énergie. En cas d'absence prolongée, il peut passer en mode éco.

Pourquoi l'unité intérieure émet-elle de la vapeur ou de la condensation ?

En mode chauffage par temps humide, l'évaporateur peut produire une légère vapeur visible au soufflage : c'est normal. En mode refroidissement, une condensation sur la grille est possible si l'humidité ambiante est très élevée. Vérifiez que le bac de condensats et le tuyau d'évacuation ne sont pas obstrués.

Que faire si le climatiseur ne démarre pas après une coupure de courant ?

Attendez environ 3 minutes après le retour du courant avant de rallumer l'appareil : une temporisation de protection du compresseur est intégrée. Si l'appareil reste inactif, vérifiez que le disjoncteur dédié n'a pas sauté et que la télécommande a des piles fonctionnelles.

Quelle est la classe énergétique de cet appareil ?

Le FTXS25G2V1B est classé A aussi bien en refroidissement qu'en chauffage selon l'ancienne directive européenne en vigueur lors de sa commercialisation. L'EER nominal en froid est de 4,55 et le COP en chaud de 4,53, des valeurs particulièrement élevées pour un split mural de cette génération.

Peut-on installer l'unité extérieure RXS25G dans un local fermé ou un placard ?

Non. L'unité extérieure RXS25G doit impérativement être placée dans un endroit correctement ventilé, à l'air libre ou avec une circulation d'air suffisante. Une installation en espace confiné provoque une surchauffe du compresseur et des pannes prématurées.

Comment entretenir l'appareil pour éviter les pannes et conserver le rendement ?

En plus du nettoyage régulier des filtres, faites vérifier l'installation par un professionnel tous les 2 ans : contrôle de l'étanchéité du circuit R410A, nettoyage du bac de condensats, vérification des raccords électriques. Un filtre encrassé peut réduire le rendement de 10 à 15 %.

Quelle est la longueur maximale de la liaison frigorifique entre l'unité intérieure et l'unité extérieure ?

Selon le manuel d'installation officiel Daikin pour le modèle FTXS25G2V1B, la longueur maximale de la liaison frigorifique est de 20 m et la différence de hauteur admissible est de 10 m. Au-delà de ces valeurs, une charge supplémentaire de R410A peut être nécessaire.

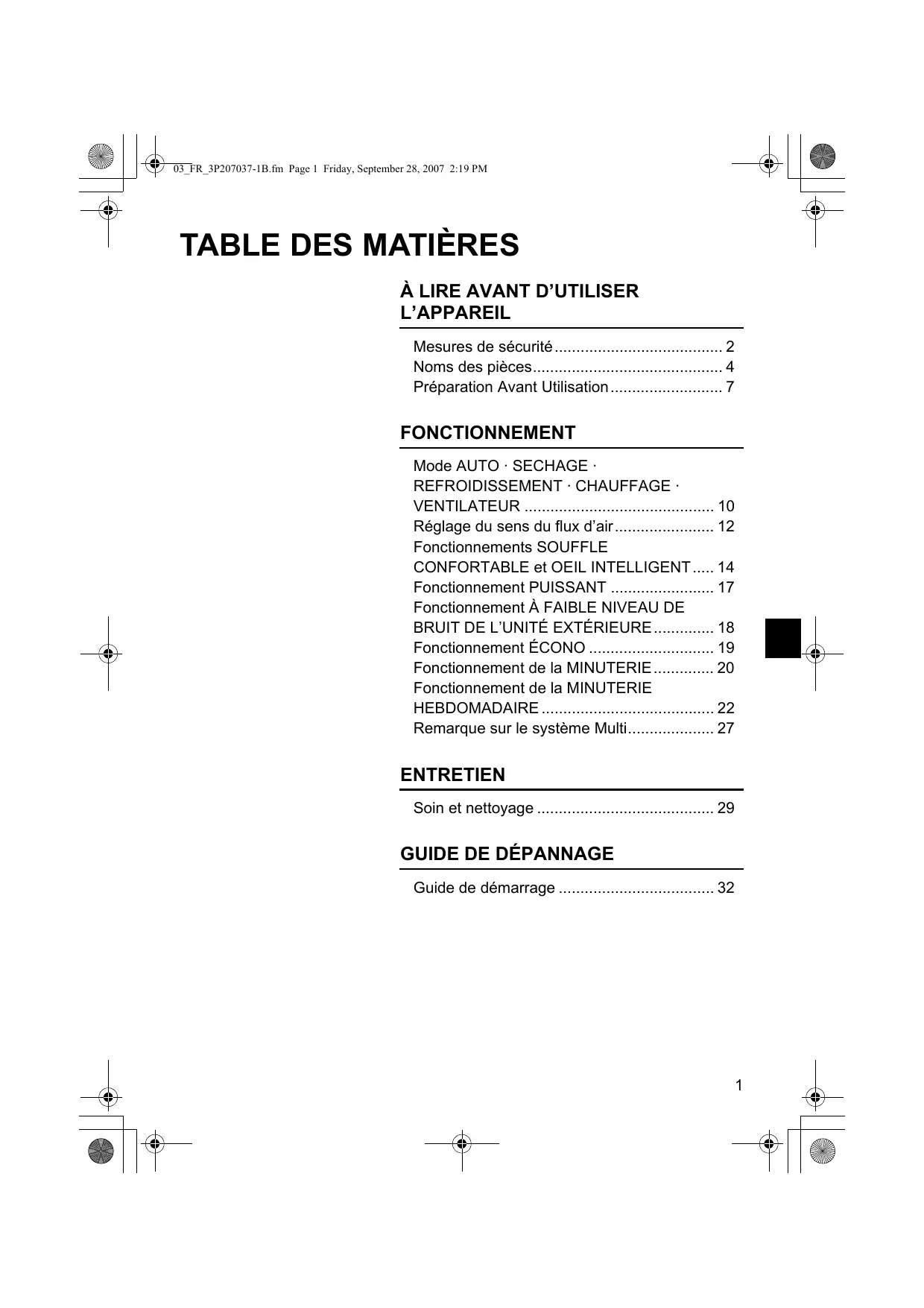

MODE D'EMPLOI FTXS25G2V1B DAIKIN

À LIRE AVANT D'UTILISER L'APPAREIL

Mesures de sécurité 2

Noms des pieces 4

Preparation Avant Utilisation. 7

FONCTIONNEMENT

Mode AUTO·SECHAGE·

REFROIDISSEMENT·CHAUFFAGE·

VENTILATEUR 10

Réglage du sens du flux d'air 12

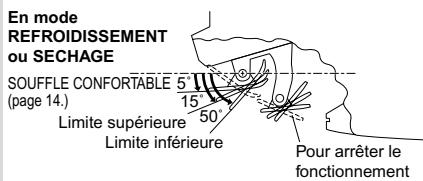

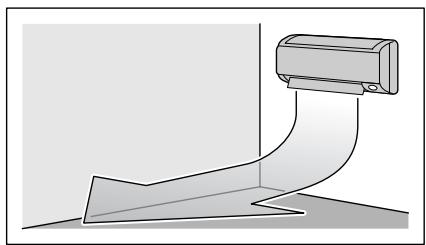

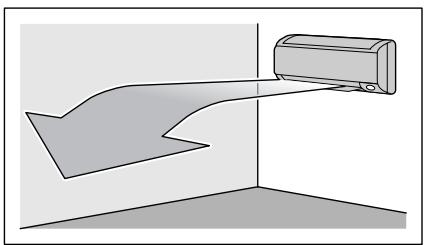

Fonctionnements SOUFFLE

CONFORTABLE et OEIL INTELLIGENT.... 14

Fonctionnement PUISSANT 17

Fonctionnement À FAIBLE NIVEAU DE

BRUIT DE L'UNITE EXTERIEURE 18

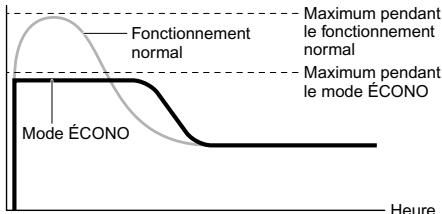

Fonctionnement ECONO 19

Fonctionnement de la MINUTERIE 20

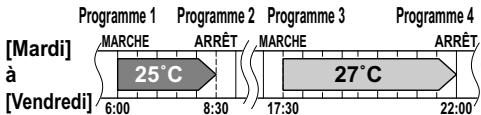

Fonctionnement de la MINUTERIE

HEBDOMADAIRE 22

Remarque sur le système Multi 27

ENTRETIEN

Soin et nettoyage 29

GUIDE DE DÉPANNAGE

Guide de démarrage 32

Mesures de sécurité

• Ce manuel doit être à portée de la main de l'opérateur.
• Lisez attentivement ce manuel avant demettre l'unité en marche.
• Pour des raisons de sécurité, l'opérateur doit dire attentivement les précautions suivantes.
• Les précautions continues dans ce manuel sont classées sous AVERTISSEMENT et ATTENTION. Veillez à respecter toutes les précautions ci-dessous: elles sont toutes essentielles à la sécurité.

AVERTISSEMENT

Si vous ne respectez pas scrupuleusement ces instructions, l'unité peut provoquer des dommages matériels, corporels, voir la mort.

ATTENTION

Si vous ne respectez pas scrupuleusement ces instructions, l'unité peut provoquer des dom-mages matériels ou corporels mineurs.

A ne jamais faire.

Veillez àmettreleclimatiseuràterre.

Ne touchez jamais le climatiseur (telecommande comprise) avec les mains mouillées.

Veillezrespectercesinstructions.

Ne mouilze jamais le climatiseur (telecommande comprise).

AVERTISSEMENT

• Afin d'éviter un incendie, une explosion ou des blessures, n'utilise pas l'unité en présence de gaz nocifs, inflammables ou corrosifs, à proximate de l'unité.
• L'exposition prolongée au flux d'air est nuisible à la santé.
• N'insérez pas vos doigs, de tiges ou d'autres objets dans la sortie ou l'entrée d'air. Le ventilateur tournant à grande vitesse, vous pourriez vous blesser.
• Ne tentez pas de réparer, déplacer, modifier ou réinstaller le climatisationur vous-même. Un travail incorrect provoquera une électrocution, un incendie, etc.

Pour les réparations et la réinstallation, demandez conseils et informations à votre revendeur Daikin.

• Le réfrigérant utilisé dans le climatisationur est sur. Bien que des fuites soient peu probables, si, pour chaque raison, le réfrigérant semble fuir dans la pierce, assurez-vous qu'il n'entre pas en contact avec la flamme d'un appeareil de chauffage au gaz, au mazout ou d'une cusinière à gaz.
• Si le climatiseur ne refroidit (ne chauffe) pas correctement, il est possible que le réfrigerant fuie; dans ce cas,appelez votre revendeur.

Lors des réparations accompagnant l'ajout de réfrigérant, vérifie le contenu des réparations avec notre équipe d'entretien.

• Ne tentez pas d'installer le climatisationur vous-même. Un travail incorrect se soldera par uneuite d'eau, uneelectrocution ou un incendie. Pour l'installation, consultez votre revendeur ou un technicien qualifie.
• Pour éviter toute electromoculation, brûture ou blessure, si vous notez une anomalie telle qu'une odeur de brûlé, arrêtez le fonctionnement du climatiseur et mettez l'interrupteur sur Arrêt. Appelez ensuite votre revendeur, qui vous donnera des instructions.

• Selon l'environnement, il peut être nécessaire d'installer un disjoncteur de mise à la terre. L'absence d'un disjoncteur de mise à la terre peut provoquer une électrocution ou un incendie.

• Le climatiseur doit être mis à la terre. Une mise à la terre incomplète peut provoquer une électrocution. Ne raccordez pas la ligne de terre aux tuyaux de gaz, aux tuyaux d'eau, à un paratonnerre ou à la ligne de terre du téléphone.

ATTENTION

• Pour éviter toute altiération de la qualité, n'utilise pas l'unité pour refroidir instruments de précision, alimentés, plantes, animaux ou oeuvres d'art.
• N'exposez jamais directement les petits enfants, les plantes ou les animaux au flux d'air.

• Ne placez aucun appeareil produitant des flammes dans la trajectorie du flux d'air diffusé par l'unité ni sous l'unité interieure. La chaleur pourrait déformer l'unité ou la combustion pourrait être incomplète.
• Ne bloquez ni les entrées ni les sorties d'air. Tout obstacle au flux d'air peut provoquer une baisse de performances ou des problèmes.
• Ne vous mettez niABOUT niassis sur I'unité extérieure. Pour éviter de vous blesser, ne posez aucun objet sur I'unité et n'enlevez pas le carter de protection du ventilateur.
• Ne placez aucun objet craignant l'humidité sous l'unité interieure ou extérieure. Dans certains cas, l'humidité de l'air peut former de la condensation et dégouliner.
• Àprouncertain temps d'utilisation,verifiez si le support et la fixation de l'unité ne sont pas endommagés.
• Ne touchez pas l'entrée d'air ni les ailettes en aluminium de l'unité extérieure. Vous pourriez vous blesser.
  L'appareil n'est pas concu pour etre utilise par des jeunes enfants ou des personnes infirmes non surveillés.

• Les jeunes enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

• Pour éviter tout manque d'oxygène, aérez suffisamment la piece si un apparéil pourvu d'un brûleur est utilisé avec le climatisationur.

• Avant le nettoyage, veillez à arrêter le fonctionnement du climatiseur, mettez l'interrupteur sur Arrêt ou débranchez le cordon d'alimentation.
• Ne raccordez pas le climatisationur à une alimentation autre que cette qui est spécifiée. Ceci peut provoquer une panne ou un incendie.
• Placez le tuyau d'évacuation de manière à ce que l'écoulement soit régulier. L'écoulement incomplet peut mouiller la construction, le mobilier, etc.
• Ne placez pas d'objets à proximé directe de l'unité extérieure et ne laissez pas les feuilles ou d'autres débris s'accumuler autour de l'unité.

Les feuilles constituent un foyer pour les petits animaux qui peuvent ensuite pénétrer dans l'unité. Une fois entrés, ces animaux peuvent provoquer des dysfonctionnements, de la fumée ou un incendie lorsqu'ils entrent en contact avec des pièces électriques.

• N'utilise pas le climatiseur avec les mains mouillées.

• Ne lavez pas l'unité interieure avec trop d'eau, n'utilise qu'un chiffon légrement humide.

• Ne posez pas de recipients contenant de l'eau ni d'autres objets sur l'unité. L'eau pourrait pénétre dans l'unité, déterminer les isolants électriques et provoquer une électrocution.

Pour installer le climatiseur dans les types d'environnement suivants, consultez votre revendeur.

• Environnements huileux, avec de la vapeur ou de la suie.
• Environnements salins tels que les zones côtières.
• Environnement avec du gaz sulfuré comme après d'une source thermale.
• Environnement où de la neige peut bloquer l'appareil extérieur.

Le tuyau d'évacuation de l'appareil extérieur doit être place dans une position offrant une bonne évacuation.

Tenez compte nuisances sonores causées à votre voisinage.

Pour l'installation, choisissez un emplacement comme décrit ci-dessous.

• Un emplacement suffisamment solide pour supporter le poids de l'appareil et qui n'amplifie pas les bruits ou les vibrations lors du fonctionnement.
• Un emplacement à partir duquel la sortie d'air de l'appareil extérieur ou le bruit produit ne dérangera pas le voisinage.

Travail électrique.

• Pour l'alimentation électrique, utilisez un circuit d'alimentation sépare, réservé au climatiseur.

Déplacement du système.

• Le déplacement du climatiseur requiert connaissances et compétences spécifiques. Veuillez consulter votre revendeur si vous doivent le déplacer pour déménagement ou réorganisation.

Noms des pieces

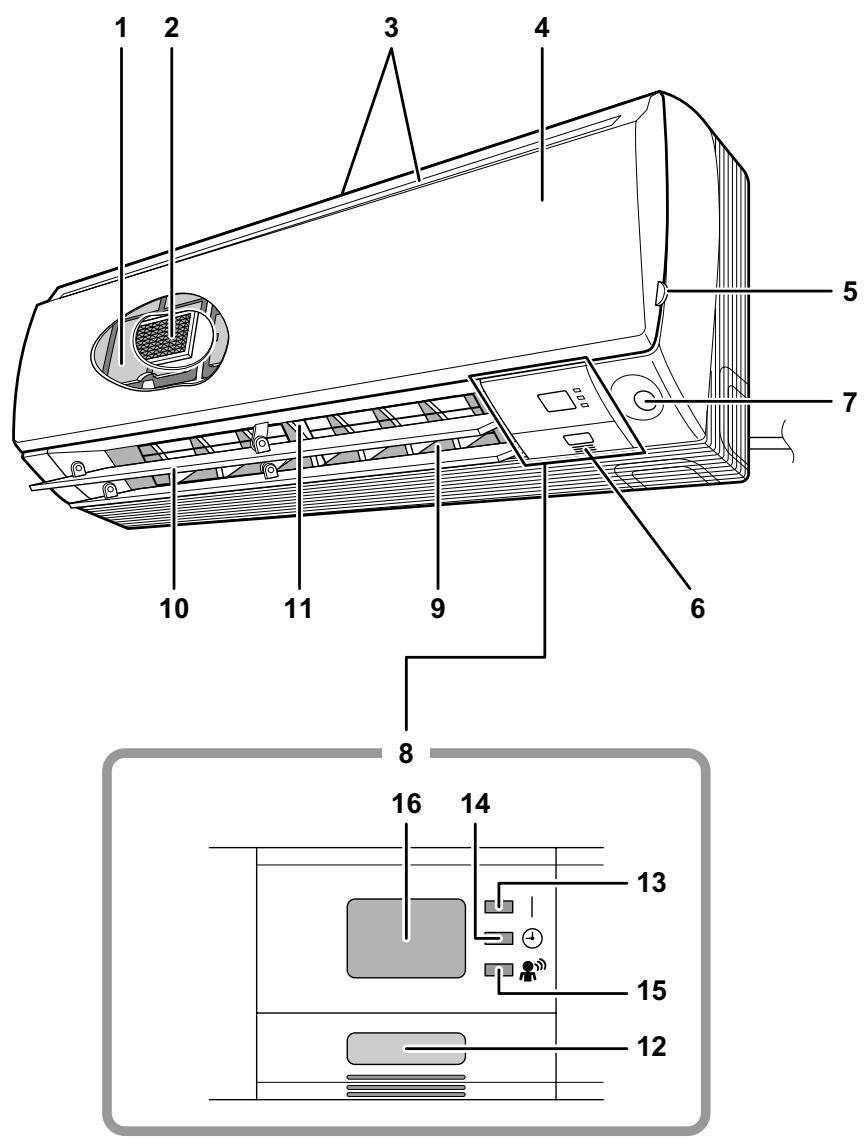

Unité intérieure

Classe 20/25/35/42

Classe 50

Unité intérieure

1. Filtre à air

2. Filtre purificateur diair photocatalytique à liapatite et au titane:

3. Ces filtres sont fixés à l'intérieur des filtres à air.

4. Prise d'air

5. Panneau avant
6. Languette du panneau avant supérieur

7. Capteur de température de la pierce:

8. Il capte la température de l'air autour de l'unité.

9. Détector OEIL INTELLIGENT: (page 14.)

10. Affichage

11. Diffuseur d'air

12. Lames horizontales (volets): (page 12.)

13. Lames verticales (déflecteurs):
14. Les déflecteurs sont situés à l'intérieur de la sortie d'air. (page 12.)
15. Interrupteur MARCHE/ARRET de l'unité interieure: (page 10.)

16. Appuyez une fois sur ce commutateur pourmettre l'unité en marche.
    Appuyez a nouveau pour l'arrêté.

17. Le mode de fonctionnement se rapporte au tableau suivant.

Modèle	Mode	Réglage de la température	Débit d'air
REFROIDISSEMENT SEULEMENT	REFROID-ISSEMENT	22°C	AUTO
POMPE À CHALEUR	AUTO	25°C	AUTO

• Ce commutateur est utile si vous ne disposez pas de la télécommande.

• Voyant de fonctionnement (vert)

• Voyant de la MINUTERIE (jaune): (page 20.)

• Lampe-témoin OEIL INTELLIGENT (vert): (page 14.)

• Récepteur de signaux:

• Il recoit les signaux de la télécommande.

• Lorsque l'unité reçoit un signal, un bip court est émis.

• Mise en marche............ bip-bip

• Modification des paramètres... bip
• Arrêt........... bip long

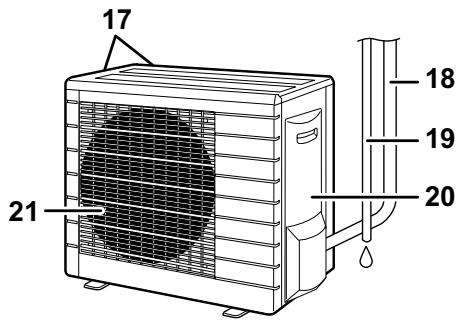

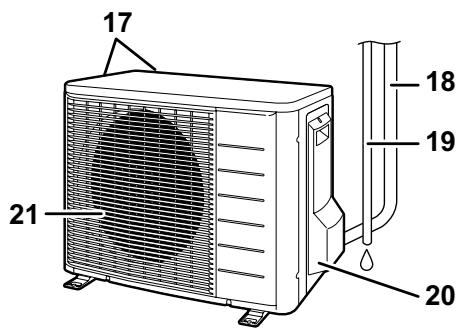

Unité extérieure

1. Prise d'air: (Arrière et laterale)
2. Tube du réfrigérant et cable reliant les unités

3. Tuyau de descente

4. Borne de terre:

5. Il est situé à l'intérieur de ce couvercle.
6. Diffuseur d'air

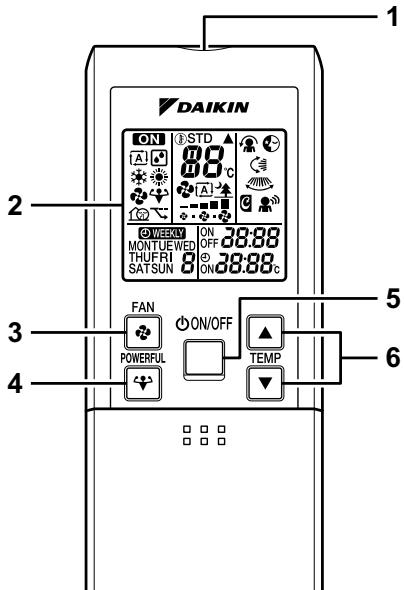

Télécommande

1. Emetteur de signaux:
2. Il envoit des signaux à l'unité interne.
3. Affichage:
4. Il affiche les paramètres actuels. (Sur cette illustration, tous les affichages de chaque section sont allumés aux fins de l'explication.)
5. Touche de réglage du VENTILATEUR:
6. Elle seLECTIONne le réglage du début d'air.

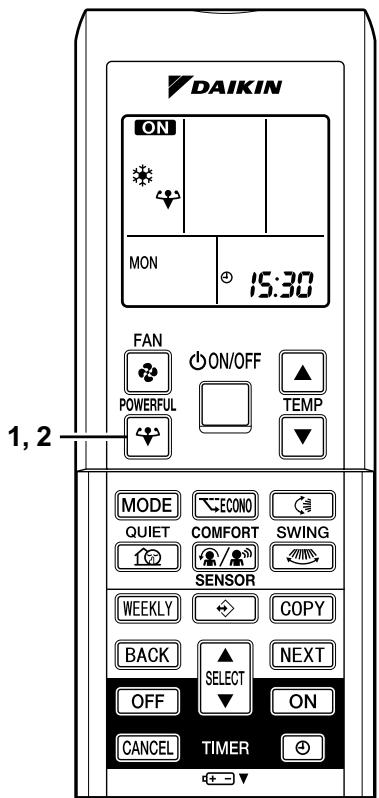

7. Touche PUISSANT:
   fonctionnement PUISSANT (page 17.)
8. Touche MARCHE/ARRET:
9. Appuyez une fois sur cette touche pourmettre le climatiseur en marche.
   Appuyez a nouveau sur cette touche pourl'arreter.
10. Touches de réglage de la TEMPERATURE:
11. Elles permettent de modifier le réglage de la température.
12. Selecteur de MODE:
13. Elle sélectionne le mode de fonctionnement. (AUTO/SECHAGE/REFROIDISSEMENT/ CHAUFFAGE/VENTILATEUR) (page 10.)

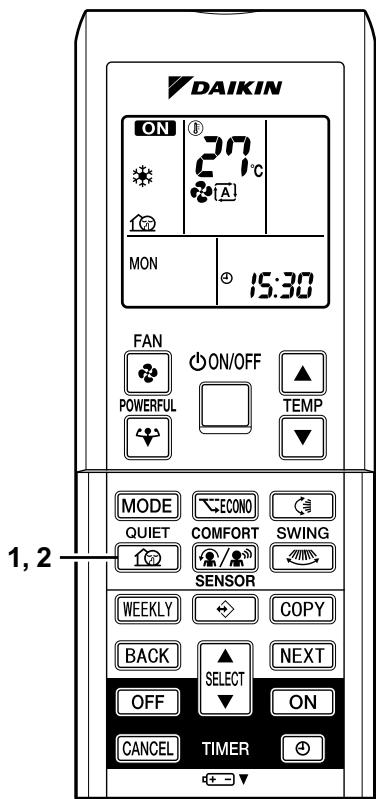

14. Touche FAIBLE NIVEAU DE BRUIT: fonctionnement À FAIBLE NIVEAU DE BRUIT DE L'UNITÉ EXTERIEURE (page 18.)

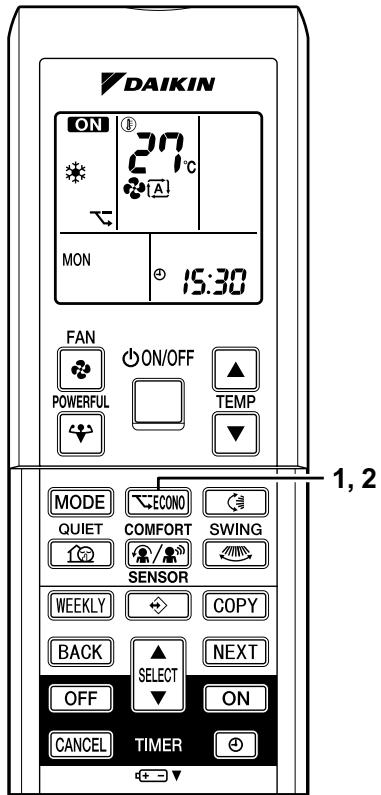

15. Touche ECONO: mode ECONO (page 19.)

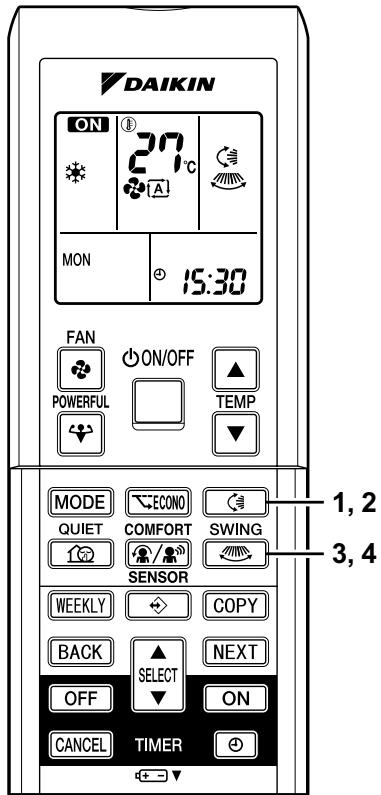

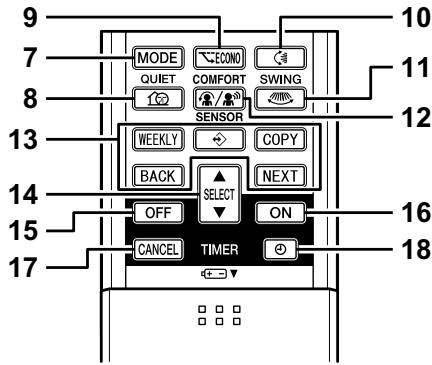

1. Touche OSCILLATION:
2. Lames horizontales (volets) (page 12.)
3. Touche OSCILLATION:

4. Lames verticales (déflecteurs) (page 12.)

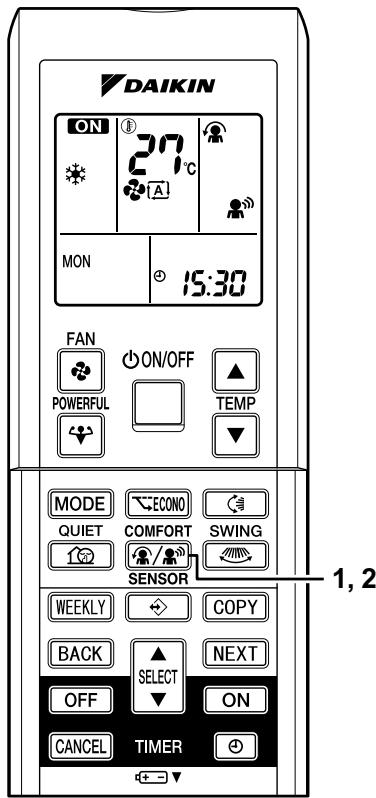

5. Touche CONFORTABLE/DETECEUR:

6. Fonctionnements SOUFFLE CONFORTABLE et OEIL INTELLIGENT (page 14.)

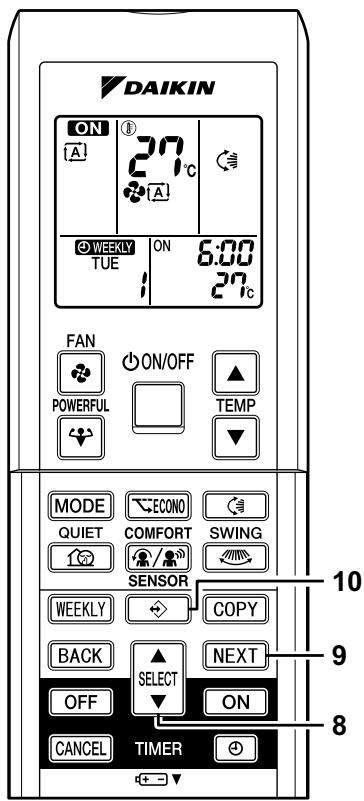

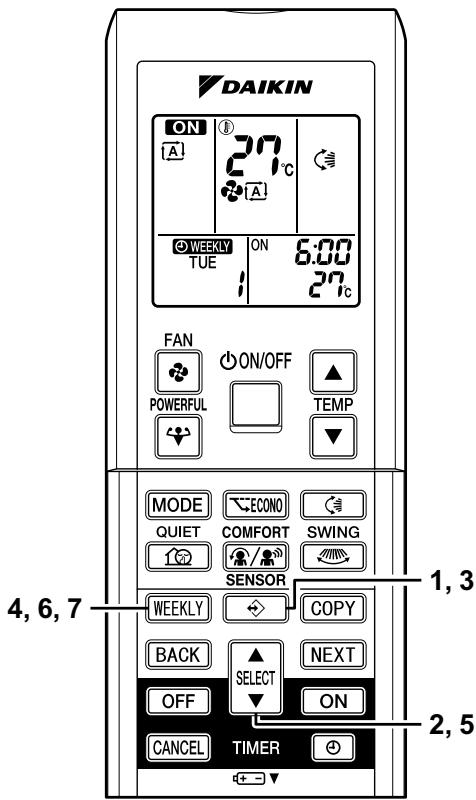

7. Touche HEBDOMADAIRE/PROGRAMME/ COPIE/RETOUR/SUVANT:

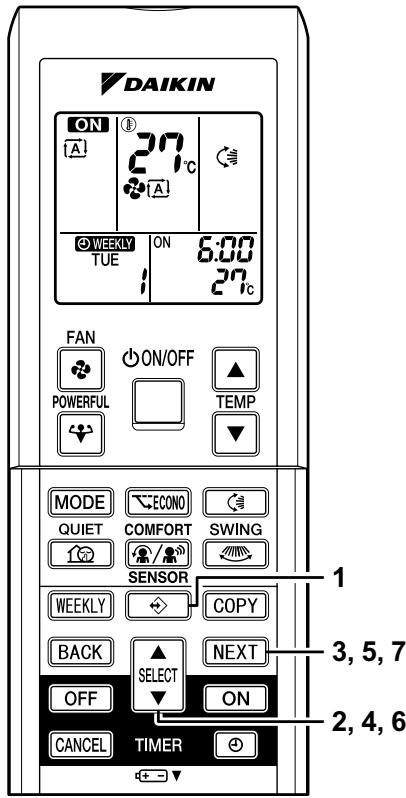

8. Fonctionnement de la MINUTERIE HEBDOMADAIRE (page 22.)

9. Touche SELECTION:

10. Elle change le réglage de MINUTERIE MARCHE/ARRÉT et de MINUTERIE HEBDOMADAIRE. (page 20, 22.)

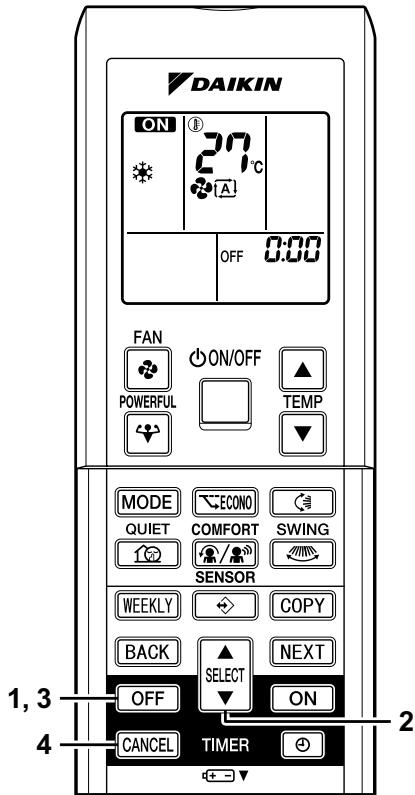

11. Touche ARRET PAR MINUTERIE: (page 20.)
12. Touche MISE EN MARCHE PAR MINUTERIE: (page 21.)

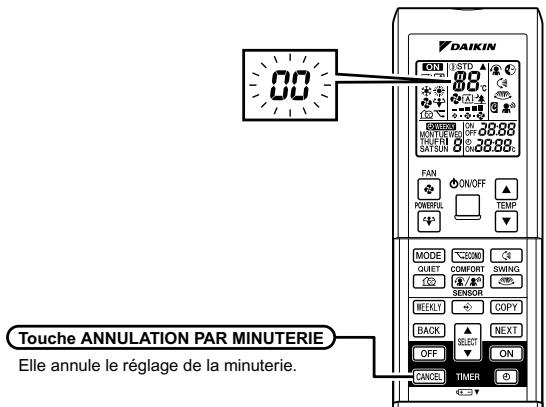

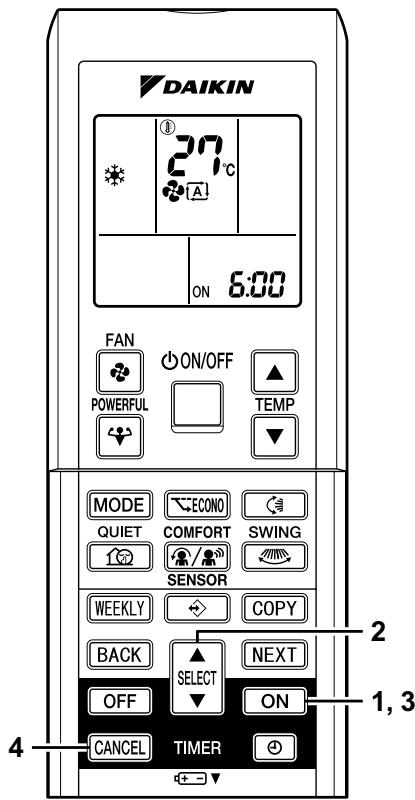

13. Touche ANNULATION PAR MINUTERIE:

14. Elle annule le réglage de la minuterie. (page 20, 21.)

15. Vous ne pouvez pas l'utiliser avec la MINUTERIE HEBDOMADAIRE.

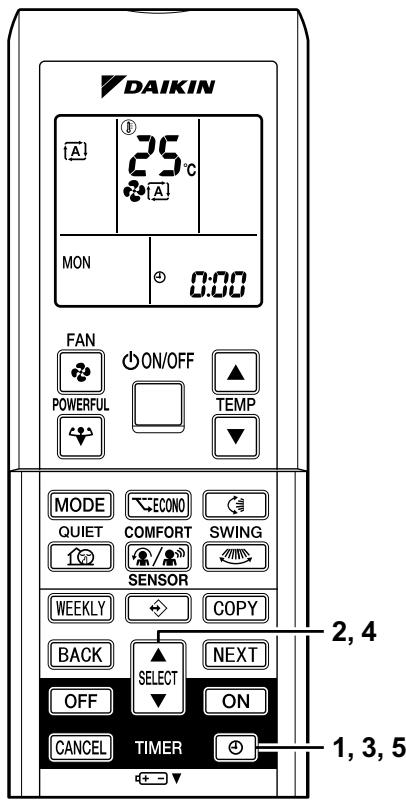

16. Touche HORLOGE: (page 8.)

Préparation Avant Utilisation

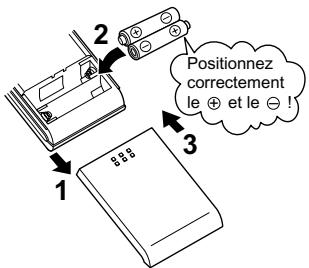

Installation des piles

1. Faites glisser le couvercle avant pour l'enlever.
2. Installez 2 piles sèches (LR03·AAA).
3. Remettez le couvercle en place.

Utilisation de la télécommande

• Pour utiliser la télécommande, dirigez l'émetteur sur l'appareil interieur. S'il y a un obstacle entre l'appareil et la télécommande, tel que des rideaux, l'appareil ne fonctionne pas.
• Ne faites pas tomber la télécommande. Ne la mouillez pas.
• La distance maximum de fonctionnement de la télécommande est de 7m.

Pour fixer le support de la télécommande sur un mur

1. Choisissez un emplacement à partir duquel les signaux de la télécommande peuvent atteindre l'appareil.
2. Fixez le support sur un mur, un pilier ou dans un endroitsemblable à l'aide des vis que vous devrez vous procurer.
3. Placez la télécommande dans son support.

- Pour retiret, tirez vers le haut.

ATTENTION

A propos des piles

Lorsque you remplacez les piles, utilisez des piles du même type et remplacez les deux piles uses en meme temps.
- Si vous prévoyez de ne pas utiliser le système pendant un certain temps, retirez les piles.
- Les piles duront environ un an. Si l'affichage de la télécommande commence cependant à s'affaiblit et que la performance de réception se dégrade dans l'année, remplacez les deux piles par deux piles alcalines AAA neuves.
- Les piles jointes sont fournies pour l'emploi initial du système. Suivant la date de fabrication du climatiseur, la période d'utilisation des piles pourrait être courte.

A propos de la télécommande

• N'exposez jamais la télécommande aux rayons directs du soleil.
• De la poussière sur l'émetteur ou le récepteur de signal réduira leur sensibilité. Essuyez la poussière avec un chiffon doux.
• Le signal de la télécommande peut ne pas fonctionner si une lampe fluorescente à démarrage électronique ( comme une lampe à inverseur ) se trouve dans lapiece . Consultez votre revende si c'est le cas .
• Si le signal de la télécommande commande aussi un autre apparéil, éloignez cet apparéil ou consultez votre revendeur.

Préparation Avant Utilisation

Réglage de l'horloge

1. Appuyez sur la "touche HORLOGE".

000 s'affiche.

MONet clignote.

1. Appuyez sur la "touche SELECTION" pour configurer le jour en cours de la semaine.
2. Appuyez sur la "touche HORLOGE".

clignote.

1. Appuyez sur la "toucheséLECTION" pourmettre l'horloge à l'heure.

Maintenez la touche “▲” ou “▼” enforcée pour augmenter ou diminuér rapidement l'affichage de l'heure.

1. Appuyez sur la "touche HORLOGE".

Orientez toujours la télécommande vers l'unité interieure lorsque vous actionnez les touches pour régler l'horloge interne de l'unité interieure.

:clignote.

REMARQUE

• Si l'horloge interne de l'unité intérieure n'est pas configurée sur l'heure exacte, l'HORLOGE HEBDOMADAIRE ne fonctionne pas correctement.

■ Mettez l'interrupteur sur MARCHE

• Si vous activez le disjoncteur, cela ouvre et ferme les volets une fois. (Cette procédure est normale.)

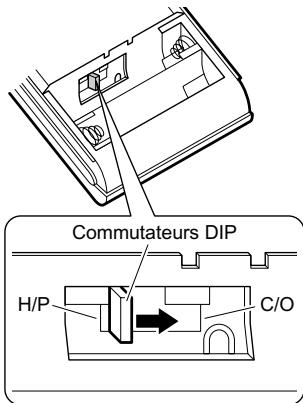

Vérifications à effectuer sur les Réglages de la Télecommande

• Cette télécommande est commune au modele à pompe à chaleur et au modele à refroidissement seulement. Utilisez les commutateurs DIP sur la télécommande pour régler le modele à pompe à chaleur ou le modele à refroidissement seulement.

• Reportez-vous aux explications suivantes et effectuez les réglages comme montré dans l'illustration.

• Pour les clients du modele à pompé à chaleur: réglez sur H/P

• Pour les clients du modele à refroidissement seulement: réglez sur C/O

REMARQUE

Conseils pour economiser l'énergie

Veillez a ne pas trop refroidir (chauffer) la piece.
Le fait de maintainir le réglage de la température à un niveau modéré permet d'économiser de l'énergie.
- Couvre les fenêtres d'un store ou d'un rideau.
Le fait de bloquer la lumière du soleil et l'air provenant de l'extérieur augmente l'effet de refroidissement (de chauffage).
- Les filtres à air encrassés provoquent des anomalies de fonctionnement et consommment de l'énergie. Nettoyez-les tous les quinze jours environ.

A noter

• Le climatiseur consomme toujours 15 - 35 watts d'électricité même lorsqu'il n'est pas utilisé.
• Si vous pensez ne pas utiliser le climatisationur pendant longtemps, au printemps ou à l'autonne par exemple, mettez l'interrupteur sur ARRET.
• Utilisez le climatiseur dans les conditions suivantes.

Mode	Conditions d'utilisation	Si l'utilisation continue en dehors de cette plage:
REFROIDISSEMENT	Température externe:(2MK(X)S) 10 à 46°C <3/4/5MK(X)S> -10 à 46°C <RK(X)S> -10 à 46°C Température interne: de 18 à 32°C Humidité interne: 80% max.	• Un dispositif de sécurité pourrait arrêté le fonctionnement. (Dans le multisysteme, il pourrait arrêté le fonctionnement de l'unité externe seulement.) • De la condensation pourrait se former sur l'unité interne et dégouliner.
CHAUFFAGE	Température externe:(2/3/4/5MXS) -15 à 20°C <RXS> -15 à 20°C Température interne: de 10 à 30°C	• Un dispositif de sécurité pourrait arrêté le fonctionnement.
SECHAGE	Température externe:(2MK(X)S) 10 à 46°C <3/4/5MK(X)S> -10 à 46°C <RK(X)S> -10 à 46°C Température interne: de 18 à 32°C Humidité interne: 80% max.	• Un dispositif de sécurité pourrait arrêté le fonctionnement. • De la condensation pourrait se former sur l'unité interne et dégouliner.

• Un dispositif de sécurité pourrait désactiver le système en cas de fonctionnement en dehors de la plage d'humidité ou de température ci-dessus.

Mode AUTO·SECHAGE·REFROIDISSEMENT·CHAUFFAGE·VENTILATEUR

Le climatiseur fonctionne dans le mode de votrechioix.
Dés la fois suivante, le climatiseur fonctionnera dans le même mode.

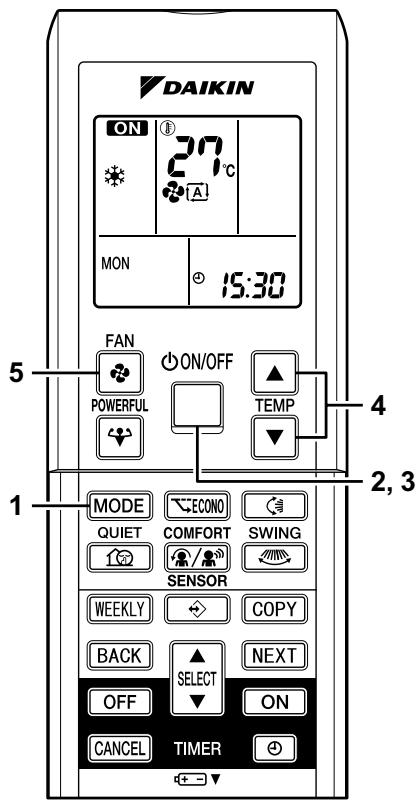

■ Mise en marche

1. Appuyez sur le "sélecteur de MODE" et choisissez un mode de fonctionnement.

2. Chaque fois que vous appuyez sur la touche, le paramètre du mode avance en série.

: SECHAGE
* : REFROIDISSEMENT
：CHAUFFAGE
: VENTILATEUR

Modèle à froid seul

Modèle à

thermopompe

1. Appuyez sur la "touche MARCHE/ARRET".

2. Le témoin de FONCTIONNEMENT s'allume.

■Arrêt

1. Appuyez à nouveau sur la "touche MARCHE/ARRET".

2. Le témoin de FONCTIONNEMENT s'éteint.

Pour changer le réglage de la température

1. Appuyez sur la touche de "réglage de la TEMPERATURE".

Mode SECHAGE ou VENTILATEUR	Mode AUTO ou REFROIDISSEMENT ou CHAUFFAGE
Le réglage de la température ne peut pas être modifié.	Appuyez sur “▲” pour augmenter la température et sur “▼” pour la diminuer.
	Réglez sur la température de votreCHOIX.

Pour changer le réglage du début d'air

5. Appuyez sur la touche de "réglage de la VENTILATION".

Mode SECHAGE	Mode AUTO ou REFROIDISSEMENT ou CHAUFFAGE ou VENTILTEUR
Le réglage du début d'air ne peut être modifié.	Cinq niveaux de réglage du début d'air sont disponibles, de “¯” à “■” plus “▲” “▲”.

• Fonctionnement silencieux de l'unité interieure

Lorsque le flux d'air est reglé sur “ 立 ”, le bruit de l'unité interieure s'attenue. Utilisez cette fonction pour atténuer le bruit.

REMARQUE

Remarque sur le CHAUFFAGE

• Le climatiseur chauffant la piece en aspirant de l'air chaud de l'extérieur vers l'intérieur, la capacité de chauffage diminue lorsque la température extérieure baisse. Si l'effect de chauffage n'est pas suffisant, il est recommendé d'associer un autre apparéil de chauffage au climatiseur.
• Le système de la pompe à chaleur chauffe lapiece en faisant circuler l'air chauff dans toute la piece. Avec la mise en route du chauffage, il faut un certain temps pour que la piece se rechauffe.
• Sous le mode chauffage, du givre pourrait se former sur l'unité externe et réduire la capacité de chauffage. Dans ce cas, le système passse au dégivrage pour éliminer le givre.
• Lors du dégivrage, l'air chaud ne sort pas de l'unité interne.
• Un "ping" peut se faire entendre pendant le dégivrage, ce qui ne veut cependant pas dire que le climatiseur présente des pannes.

Remarque sur le REFROIDISSEMENT

• Ce climatiseur refroidit la piece en souffrant l'air chaud de la piece à l'extérieur. Par conséquent, si la température extérieure est élevée, les performances du climatiseur diminuent.

Remarque sur la DESHUMIDIFICATION

• La puce de l'ordinaire débarrassée la piece de l'humidité tout en maintainant le plus possible la température. Elle contrôle automatiquement la température et la puissance de ventilation; le réglage manuel de ces fonctions n'est donc pas disponible.

Remarque sur le mode AUTO

• En fonctionnement AUTOMATIQUE, le système selectionne un mode de fonctionnement approprié (FROID ou CHAUD) suivant la température de la pièce lors de la mise en marche.
• Le système reseLECTIONne automatiquement le réglage à intervalles réguliers pour amener la température de la pierce au niveau régèle par l'utilisateur.
• Si vous n'aimez pas le mode AUTO, vous pouvez changer manuellement la température réglee.

Remarque sur le réglage du début d'air

• L'effet de chauffage (refroidissement) est proportionnel au début d'air.

Réglage du sens du flux d'air

Pour plus de comport, vous pouvez régler le sens du flux d'air.

Réglage des lames horizontales (volets)

1. Appuyez sur la "touche OSCILLATION".

2. “< 喜 ” apparait dans l'afficheur à cristaux liquides et les volets commenceront à Osciller.

3. Lorsque les volets se trouvent dans la position désirée, appuyez à nouveau sur la "touche OSCILLATION".

4. Les volets s'arrêteont d'osciller.

5. “ 雪 ” disparaît de l'afficheur LCD.

Réglage des lames verticales (déflecteurs)

1. Appuyez sur la "touche OSCILLATION".

2. “ 空 ” apparait sur l'afficheur LCD.

3. Lorsque les déflecteurs se trouvent dans la position désirée, appuyez à nouveau sur la "touche OSCILLATION".

4. Les déflecteurs s'arrêteont d'osciller.

5. “ 空 ” disparaït de l'afficheur LCD.

Pour démarrer le flux d'air 3-D

1.3. Appuyez sur la "touche OSCILLATION et sur la "touche OSCILLATION": l'affichage de " 念 " et " 念 " apparaître et le volet et les deflecteurs oscilleront tour à tour.

Pour annuler la diffusion d'air 3-D

2.4. Appuyez soit sur la "touche OSCILLATION soit sur la "touche OSCILLATION .

■ Fonctionnement SOUFFLE CONFORTABLE

• Vérifiez le fonctionnement SOUFFLE CONFORTABLE dans le chapitre “Fonctionnement SOUFFLE CONFORTABLE” et “Fonctionnement OEIL INTELLIGENT”. (page 14.)

Remarques sur les angles des volets et déflecteurs

• Lorsque vous sélectionnez la "touche OSCILLATION", la plage d'oscillation des volets dépend du mode de fonctionnement. (Voir la figure.)

Diffusion d'air tridimensionnelle (3-D)

• La diffusion d'air tridimensionnelle fait circuler l'air froid, qui tend à se concentrer pres du sol, et l'air chaud, qui tend à se concentrer pres du plafond, dans toute la pierce, évitant ainsi le développement de zones chaudes et froides.

ATTENTION

• Réglez toujours l'angle des volets et des déflecteurs avec la télécommande. Si vous tentez de forcer le volet à la main alors qu'il pivote, le mecanisme pourrait se casser.
• Réglez toujours l'angle des défecteurs à l'aide d'une télécommande. Un ventilateur tourne à grande vitesse à l'intérieur de la sortie d'air.

En mode CHAUFFAGE
Pour arrêté le fonctionnement

Limite supérieure Limoite infel
SOUFFLE CONFORTABLE (page 14.)
En mode VENTILATION

Fonctionnements SOUFFLE CONFORTABLE et OEIL INTELLIGENT

OEIL INTELLIGENT incorpore des capteurs infrarouges pour détecter la présence de personnes dans la pierce climatisée.

Lorsque ces capteurs détectent des personnes, les déflecteurs ajustent la direction du flux d'air vers une zone où les personnes ne se trouvent pas. Lorsque personne ne se trouve dans les zones de détction, le climatiseur se met en mode d'économie d'énergie.

Pour démarrer le fonctionnement

1. Appuyez sur la "touche CONFORTABLE/DETECEUR" et selectionnez un mode de fonctionnement.

• Choisissez le mode de fonctionnement dans la séquence suivante.
• Chaque pression sur la "touche CONFORTABLE/ DETECTEUR" affiche une option de réglage différente sur l'affeur à cristaux liquides.

Pour annuler le fonctionnement

2. Appuyez sur la "touche CONFORTABLE/DETECTEUR".

• Appuyez sur la touche pour sélectionner "Vierge".

Affichage	Mode de fonctionnement	Explication
	SOUFFLE CONFORTABLE	Les volets ajustent la direction du flux d'air vers le haut pendant le refroidissement et ajustent la direction du flux d'air vers le bas pendant le chauffage. (page 15.)
	OEIL INTELLIGENT	Les capteurs détectent le mouvement des personnes dans les zones de détention et les déflecteurs ajustent la direction du flux d'air vers une zone où les personnes ne se trouvent pas. Lorsque personne ne se trouve dans les zones de détention, le climatiseur se met en mode d'économie d'énergie. (page 15.)
	SOUFFLE CONFORTABLE et OEIL INTELLIGENT	Le climatiseur se trouve en fonctionnement SOUFFLE CONFORTABLE combiné avec le fonctionnement OEIL INTELLIGENT. (page 16.)
Vierge	Pas de fonction	-

Remarques sur le fonctionnement "SOUFFLE CONFORTABLE"

• La position du volet changera, empêchant l'air de souffler directement sur les occupants de la pièce.
• Le mode PUISSANT et le mode SOUFFLE CONFORTABLE ne peuvent être utilisés en même temps.
• Le volume d'air est régé sur AUTO. Lorsque les directions du flux d'air vers le haut et vers le bas sont sélectionnées, cela annule la fonction SOUFFLE CONFORTABLE.
• La fonction dont la touche est pressée en dernier est prioritaire.
• La fonction SOUFFLE CONFORTABLE effectue les ajustements de direction du flux d'air suivants. Les volets se déplacent vers le haut pendant le refroidissement de façon à diriger le flux d'air vers le haut. Les volets se déplacent vers le bas de façon à diriger le flux d'air vers le bas.

Fonctionnement refroidissement

Fonctionnement chauffage

Remarques sur le fonctionnement "OEIL INTELLIGENT"

OEIL INTELLIGENT fonctionne en fonction des conditions suivantes.

Angle vertical 90^ (Vue Lateralie)

Angle horizontal 110^ (Vue D'en Haut)

Une personne est détectée dans la zone 1.

Les personnes sont détectées dans les deux zones.

(Utilisez le mode Oeil INTELLIGENT en combinaison avec le mode SOUFFLE CONFORTABLE.)

Une personne est détectée dans la zone 2.

Le climatiseur se met en mode d'économie d'énergie après 20 minutes.
Personne n'est détecté dans les zones.

* La direction du flux d'air peut être différente de la direction dans l'illustration en fonction des actions et des mouvements des personnes dans les zones.

Fonctionnements SOUFFLE CONFORTABLE et OEIL INTELLIGENT

Remarques sur le fonctionnement "OEIL INTELLIGENT"

• Lorsque le climatiseur se trouve en fonctionnement Oeil INTELLIGENT, les deflecteurs ajustent la direction du flux d'air si des personnes se trouvent dans les zones de détction de Oeil INTELLIGENT de façon à ce que le flux d'air vers la gauche ou vers la croite ne soit pas dirigé sur les personnes générées. Si personne n'est détecté dans l'une des zones 1 ou 2 dans les 20 minutes, le climatiseur se met en mode d'économie d'énergie avec la température régée décalée de 2^ .

Il se peut que le climatiseur se mette en fonctionnement d'économie d'énergie même si des personnes se trouvent dans les zones. Cela peut se produit en fonction des vêtements portés par les personnes ou si personne ne se déplace dans les zones.

La direction du flux d'air des deflecteurs est vers la gauche si des personnes se trouvent dans les zones 1 et 2 ou si une personne se trouve devant les capteurs parce que les capteurs détectant la personne des deux cots.
L'emplacement du capteur fait que les personnes peuvent etre exposées au flux d'air de l'unité interieure si elles se trouvent proches de I'avant de I'unité interieure.

Si des personnes se trouvent proches de l'unité intérieure ou dans les deux zones, il est recommandé d'utiliser les fonctions SOUFFLE CONFORTABLE et OEIL INTELLIGENT simultanément. Lorsqu'elles sont toutes deux utilisées, le climatiseur fonctionne de façon à ne pas dirige pas le flux d'air vers les personnes.

• Le détector peut ne pas repérer les objets mobiles situés au-delà de 5m. (Vérifiez la plage d'utilisation.)
• La sensibilité du capteur varie en fonction de l'emplacement de l'unité interne, de la vitesse des passants, des écarts de température, etc.
• Le capteur prend également les animaux, la lumière du soleil, le mouvement des rideaux et la luzière renvoyée par les miroirs pour des passants.
• Le MODE DE REGLAGE NOCTURNE (page 20.) ne continues pas pendant l'utilisation du fonctionnement OEIL INTELLIGENT.

Le "OEIL INTELLIGENT" est utile à l'économie d'énergie.

■ Fonctionnement en economie d'énergie

• Modifiez la température définie de -2^ pour le chauffage / +2^ pour le refroidissement / +2^ pour la déshumidification.
• Il diminuè légèrement le débit d'air dans le mode VENTILATION seulement. Si aucune présence n'est détectée dans la piece pendant 20 minutes.

■ Exécution simultanée du “Fonctionnement SOUFFLE CONFORABLE” et du “Fonctionnement OEIL INTELLIGENT”

• Le climatiseur peut semettre a fonctionner avec les fonctions SOUFFLE CONFORTABLE et OEIL INTELLIGENT combinées.

Les volets ajustent la direction du flux d'air vers le haut (en fonctionnement refroidissement) et vers le bas (en fonctionnement chauffage) alors que les capteurs de OEIL INTELLIGENT détectent les mouvements des personnes. Lorsque les capteurs détectent des personnes, les déflecteurs dirigent le flux d'air de façon à ce qu'il ne suffle pas directement sur les personnes. S'il n'y a personne, le climatiseur se met en fonction d'économie d'énergie après 20 minutes.

ATTENTION

• Ne placez pas de gros objets près du capteur.
  Maintenez également les apparèils de chauffage ou les humidificateur hors de la zone de détéction du capteur. Ce capteur peut détecter les objets indésirables.
• Ne heurte zi ne poussez violemment le OEIL INTELLIGENT. Il pourrait s'abimer et mal fonctionner.

Fonctionnement PUISSANT

Le fonctionnement PUISSANT pousse au maximum l'effet de refroidissement (chauffage),quel que soit le mode de fonctionnement. Vous pouvez atteindre la puissance maximale.

Démarrage du fonctionnement PUISSANT

1. Appuyez sur la "touche PUISSANT".

• Le fonctionnement PUISSANT se termine en 20 minutes. Puis le système returne automatiquement aux réglages précédents utilisés avant le fonctionnement PUISSANT.
• "✔" apparait sur l'afficheur LCD.
• Certaines fonctions ne sont pas disponibles lors de l'utilisation du fonctionnement PUISSANT.

Pour annuler le fonctionnement PUISSANT

2. Appuyez à nouveau sur la "touche PUISSANT".

• “ ” disparaît de l'afficheur LCD.

REMARQUE

■ Remarques sur le fonctionnement PUISSANT

• Le mode PUISSANT ne peut pas etre utiliser en meme temps que le mode ECONO, SILENCIEUX ou CONFORTABLE. La fonction dont la touche est pressee en dernier est prioritaire.
• Le mode PUISSANT ne peut être sélectionné que si l'unité est en marche. Appuyer sur la touche d'arrêt de fonctionnement annule les paramètres et le "..." disparaît de l'afficheur à cristaux liquides.
• En mode FROID ou CHAUD Pour pousser le refroidissement (chauffage) au maximum, la puissance de l'unité extérieure doit être augmentée et le débit d'air régle sur le maximum. Le réglage de la température et du débit d'air ne peut être modifié.
• Sous le fonctionnement SECHAGE
  Le réglage de la température est diminué de 2,5^ et le débit d'air légèrement augmente.
• Sous le fonctionnement VENTILATEUR
  Le début d'air est réglé sur le maximum.
• En cas d'utilisation du réglage de la pierce prioritaire
  Reportez-vous au point "Remarque sur le système Multi" (page 27.)

Fonctionnement À FAIBLE NIVEAU DE BRUIT DE L'UNITÉ EXTÉRIEURE

Le fonctionnement À FAIBLE NIVEAU DE BRUIT DE L'UNITE EXTERIEURE attenue le niveau sonore de l'unité extérieure en changeant la fréquence et la vitesse de ventilation de l'unité extérieure.

Démarrage du fonctionnement À FAIBLE NIVEAU DE BRUIT DE L'UNITE EXTERIEURE

1. Appuyez sur la "touche FAIBLE NIVEAU DE BRUIT".

2. "1" apparait sur l'afficheur LCD.

Pour annuler le fonctionnement À FAIBLE NIVEAU DE BRUIT DE L'UNITE EXTERIEURE

1. Appuyez à nouveau sur la "touche FAIBLE NIVEAU DE BRUIT".

2. “15” disparait de l'afficheur LCD.

REMARQUE

■ Remarque sur le fonctionnement À FAIBLE NIVEAU DE BRUIT DE L'UNITE EXTERIEURE

• En cas d'utilisation d'un système Multi, cette fonction s'active uniquement lorsque le fonctionnement À FAIBLE NIVEAU DE BRUIT DE L'UNITE EXTERIEURE est régle sur toutes les unités interieures utilisées.

Cependant, en cas d'utilisation du réglage de la piece prioritaire, reportez-vous au point "Remarque sur le système Multi" (page 27.)

• Cette fonction est disponible dans les modes REFROIDISSEMENT, CHAUFFAGE, AUTOMATIQUE.

(Elle n'est pas disponible dans les modes VENTILATION et DESHUMIDIFICATION.)

• Le fonctionnement PUISSANT et le fonctionnement À FAIBLE NIVEAU DE BRUIT DE L'UNITE EXTERIEURE ne peuvent pas être utilisés en même temps.

La fonction dont la touche est pressée en dernier est prioritaire.

Fonctionnement ÉCONO

Le fonctionnement ÉCONO est une fonction qui permet un fonctionnement efficace en limitant la valeur maximale de consommation d'énergie.

Cette fonction est utile dans les cas où il faut faire attention à ce qu'un disjonteur ne saute pas lorsque le produit est utilisé en même temps que d'autres apparèts électriques.

Démarrage du Fonctionnement ÉCONO

1. Appuyez sur la "touche ÉCONO".

• “ ” apparait sur l'afficheur LCD.

Annulation du Fonctionnement ÉCONO

2. Appuyez à nouveau sur la "touche ÉCONO".

• “ 一 ” disparaît de l'afficheur LCD.

Courant de fonctionnement et consommation

Heure
Depuis le démarriage jusqu'à ce que la température régée soit atteinte

• Ce diagramme n'est qu'une représentation pour les biens de l'explication.
• Le courant d'utilisation maximum et la consommation du climatiseur dans le mode ÉCONO varient en fonction de l'unité extérieure connectée.

REMARQUE

• Le mode ÉCONO ne peut être régle que lorsque l'unité est en marche. Appuyer sur la touche ARRÊT annule les paramètres et le "—" disparaît de l'afficheur à cristaux liquides.
• Le mode ÉCONO est une fonction qui permet au climatiseur de fonctionner efficacement en limitant la consommation d'énergie de l'unité extérieur (fréquence de fonctionnement).
• Le mode ÉCONO fonctionne dans les modes AUTOMATIQUE, REFROIDISSEMENT, DÉSHUMIDIFICATION et CHAUFFAGE.
• Le mode PUISSANT et le mode ÉCONO ne peuvent être utilisés en même temps. La fonction dont la touche est pressée en dernier est prioritaire.
• La consommation d'énergie ne diminue pas en cas d'utilisation du mode ÉCONO lorsque le niveau de consommation d'énergie est déjà bas.

Fonctionnement de la MINUTERIE

Les fonctions de la minuterie sont utiles pour allumer ou eteindre automatiquement le climatiseur de nuit ou le matin. Vous pouvez également utiliser ARRET PAR MINUTERIE et MISE EN MARCHE PAR MINUTERIE en association.

Utilisation du fonctionnement ARRET PAR MINUTERIE

• Vérifiez que l'heure soit juste. Autrement, réglez l'horloge sur l'heure actuelle. (page 8.)

1. Appuyez la "touche ARRET PAR MINUTERIE".

000 s'affiche.

OFF clignote.

2. Appuyez sur la "touche SELECTION" jusqu'à obtention de l'heure désirée.

• Le réglage de l'heure augmente ou diminuée de 10 minutes chaque fois que vous appuyez sur la touche. Le réglage change rapidement si vous maintenez la touche enforcée.

3. Appuyez à nouveau sur la "touche ARRET PAR MINUTERIE".

• Le témoin de la MINUTERIE s'allume.

Annulation du fonctionnement ARRET PAR MINUTERIE

4. Appuyez sur la "touche ANNULATION".

• Le témoin de la MINUTERIE s'éteint.

REMARQUE

• Lorsque la MINUTERIE est régée, l'houre actuelle ne s'affiche pas.
• Lorsque vous reglez MARCHE, ARRET PAR MINUTERIE, le réglage de l'heure est méorisé. (La mémoire est annulée lorsque les piles de la télécommande sont substituées.)
• Lors de l'utilisation de l'unité via la miniterie MARCHE/ARRET, le temps réel de fonctionnement peut dépendre de l'heure entree par l'utilisateur (maximum 10 minutes environ).

Lorsque l'ARRET PAR MINUTERIE est régle, le climatiseur ajuste automatiquement le réglage de la température (+0,5°C pour le REFROIDISSEMENT, -2,0°C pour le CHAUFFAGE) afin d'éviter tout refroidissement (chauffage) excessif et de vous procurer un sommeil/agréable.

Utilisation du fonctionnement MISE EN MARCHE PAR MINUTERIE

• Vérifiez que l'heure soit juste. Autrement, réglez l'horloge sur l'heure actuelle. (page 8.)

1. Appuyez sur la "touche MISE EN MARCHE PAR MINUTERIE".

600s'affiche.

ON clignote.

2. Appuyez sur la "touche SELECTION" jusqu'à obtention de l'heure désirée.

• Le réglage de l'heure augmente ou diminuè de 10 minutes chaque fois que vous appuyez sur la touche. Le réglage change rapidement si vous maintainez la touche enforcée.

3. Appuyez à nouveau sur la "touché MISE EN MARCHE PAR MINUTERIE".

• Le témoin de la MINUTERIE s'allume.

Annulation du fonctionnement MISE EN MARCHE PAR MINUTERIE

4. Appuyez sur la "touche ANNULATION".

• Le témoin de la MINUTERIE s'éteint.

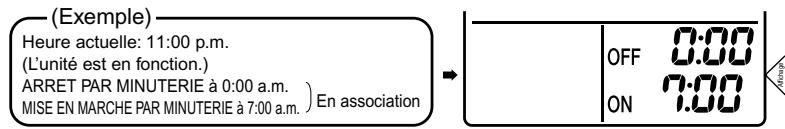

Combaison MISE EN MARCHE PAR MINUTERIE/ ARRET PAR MINUTERIE

• Un exemple de réglage pour associer les deux minuteries est indiqué ci-dessous.

ATTENTION

Réglez à nouveau la miniterie dans les cas suivants:

• Àprouqu'undisjoncteurasaute.
• Àprous une coupure de courant.
• Àprous avoir substituè les piles de la télécommande.

Fonctionnement de la MINUTERIE HEBDOMADAIRE

Il est possible d'enregistrer jusqu'à 4 réglages de minuterie pour chaque jour de la période. Pratique si la MINUTERIE HEBDOMADAIRE est réalisée en fonction du style de la vie de la famille.

Utilisation de la MINUTERIE HEBDOMADAIRE dans ces cas

Un exemple des réglages de MINUTERIE HEBDOMADAIRE est montré ci-dessous.

Exemple: les mêmes réglages de minuterie sont effectuels pour la semaine du Lundi au Vendredi alors que des réglages de minuterie différents sont effectuels pour la fin de semaine.

[Lundi]	Effectuez les régles de minuterie des programmes 1 à 4. (voir page 23.)
	Programme 1	Programme 2			Programme 3			Programme 4
	MARCHÉ	ARRÊT			MARCHÉ			ARRÊT
	25°C	8:30			27°C			22:00
	6:00				17:30
[Mardi] à[Vendredi]	Utilisez le mode de copie pour effectuer les régles du Mardi au Vendredi, ces régles étant les mêmes que ceux du Lundi. (voir page 25.)
	Programme 1	Programme 2			Programme 3			Programme 4
	MARCHÉ	ARRÊT			MARCHÉ			ARRÊT
	25°C	8:30			27°C			22:00
	6:00				17:00
[Samedi]	Pas de réglage de minuterie
[Dimanche]	Effectuez les régles de minuterie des programmes 1 à 4. (voir page 23.)
	Programme 1	Programme 2			Programme 3			Programme 4
	MARCHÉ	ARRÊT			ARRÊT			MARCHÉ
	25°C	8:00			27°C			22:00
	6:00				19:00

• Il est possible de régler jusqu'à 4 réservations par jour et 28 réservations par semaine dans la MINUTERIE HEBDOMADAIRE. L'utilisation efficace du mode de copie assure que les réservations peuvent être effectuées facilement.
• L'utilisation des réglages MARCHE-MARCHE-MARCHE, par exemple, rend possible la prévision des modes de fonctionnement et des changements de réglages des températures. De plus, l'utilisation des réglages ARRÊT-ARRÊT-ARRÊT-ARRÊT permet de ne régler que l'heure d'arrêt de chaque jour. Ceci arrêtera automatiquement le climatiseur si l'utilateur oublie de l'arrêter.

Utilisation du fonctionnement MINUTERIE HEBDOMADAIRE

• Vérifiez si le jour de la semaine et l'horaire sont configurés. Si ce n'est pas le cas, configurez le jour de la semaine et l'horaire. (page 8.)

Programme 1 Programme 2 Programme 3 Programme 4

1. Appuyez sur la "touche ".

Le jour de la période et le nombre de réservation s'afficht.
- Les paramètres de 1 à 4 peuvent être configurés par jour.

1. Appuyez sur la "touche SELECTION" pour selectionner le jour de la semaine et le numero de réservation voulus.

2. Si vous appuyez sur la touche SELECTION vous modifie le numero de réservation et le jour de la semaine.

3. Appuyez sur la "touche SUIVANT".

Le jour de la semaine est configuré.
- “ WEEKLY” et “ON” clignotent.

1. Appuyez sur la "touche SELECTION" pour selectionner le mode voulu.

2. “@ WEEKLY” et “ON” ou “OFF” clignotent.

• Allez à l' étape 9 si "pas de configuration" est sélectionné.

• Appuyez sur la "touche SUIVANT".

• Le mode hebdomadaire est configuré.

• “ WEEKLY” et “ 5:00 ” clignotent.

• Appuyez sur la "touche SELECTION" pour selectionner l'horaire youlu.

• Vous pouvez configurer l'horaire entre 0:00 et 23:50 par paliers de 10 minutes.

• Appuyez sur la "touche RETOUR" pour revenir à la configuration du mode.

• Allez à l'étape 9 si "ARRÉT" est seLECTIONné à l'étape 4.

• Appuyez sur la "touche SUIVANT".

L'horaire est configuré.
- " WEEKLY" et la température clignotent.

Ecrans de réglage respectifs

Réglage des jours et des nombres

Réglages MARCHÉ/ARRÊT

Réglage de l'heure

Réglage de la température

Fonctionnement de la MINUTERIE HEBDOMADAIRE

8. Appuyez sur la "touche SéLECTION" pour sélectionner la température voulue.

• Vous pouvez configurer la température entre 10^ et 32^ .
  Froid: L'appareil fonctionne à 18^
  mème s'il est configuré entre 10 et 17^
  Chauffage: L'appareil fonctionne à 30^ même s'il est configuré entre 31 et 32^ .
• Pour revenir à la configuration de l'horaire appuyez sur la "touche RETOUR".
• La température configurée ne s'affiche que lors que la réglage du mode est activé.

9. Appuyez sur la "touche SUIVANT".

• La température est configurée et vous passez au paramètre suivant.
• Pour continuer les réglages, repêze la procédure de l'étape 2.

10.Appuyez sur la "touche pour achieve la configuration.

• Dirigez la télécommande vers le climatiseur et appuyez sur les touches pour le faire fonctionner. Le climatiseur émet un bip et le témoin de fonctionnement clignote.

REMARQUE

MINUTERIE HEBDOMADAIRE

• N'oubliez pas de configurer d'abord l'heure indiquée par l'horloge de la télécommande.
• Le jour de la période, l'heure de MARCHE/ARRET peuvent être régés à l'aide de la MINUTERIE HEBDOMADAIRE. Pour la MINUTERIE DE MARCHE, les régles autres que ceux ci-dessus sont basés sur les régles de la télécommande juste avant le fonctionnement.
  Le MINUTERIE HEBDOMADAIRE et la minuterie de MARCHE/ARRET ne peuvent pas etre utilisées en meme temps. La minuterie de MARCHE/ARRET a la priorite si elle est configurée lorsque la MINUTERIE HEBDOMADAIRE est encore activee. La MINUTERIE HEBDOMADAIRE est activee lorsque la réservation de la minuterie de MARCHE/ARRET est achieved.
• La "touche HEBDOMADAIRE" active ou désactive la réservation.
• Pour configurer la MINUTERIE HEBDOMADAIRE, appuyez sur la "touche et faites une réservation en suivant les procédures.
• Seules l'heure et la température configures avec la minuterie hebdomadaire sont envoyées avec la "touche ".

Ne configUREz la minuterie hebdomadaire qu'après avoir configuré le mode de fonctionnement, la force du ventilateur et la direction du ventilateur.

• Il est possible de préserver jusqu'à 4 réglages par jour et jusqu'à 28 réglages par semaine avec la MINUTERIE HEBDOMADAIRE. Si une réservation désactivée avec la "touche HEBDOMADAIRE" est reactiviée, le dernier mode réservé est utilisé.
• La fermetre du disjoncteur, une panne de courant et autres événements similaires rendront le fonctionnement de l'horloge interne de l'unité interieure imprécis. Réinitialisez l'horloge. (page 8.)
• Vous ne pouvez utiliser la "touche RETOUR" que pour configurer le mode, l'heure et la température. Vous ne pouvez pas l'utiliser pour revenir en arrêté au nombre de réservation.

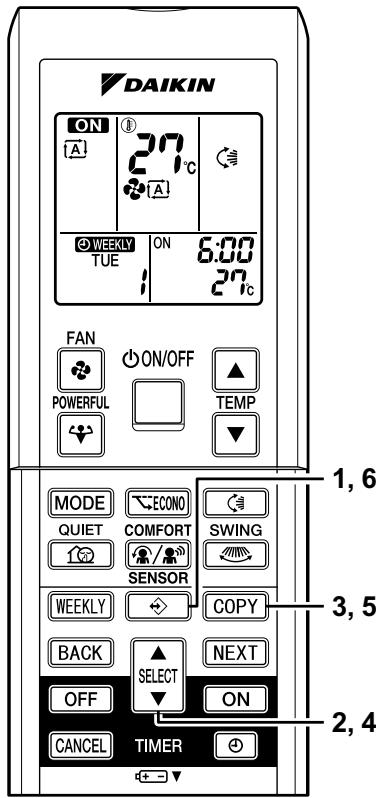

Utilisation du mode de copie

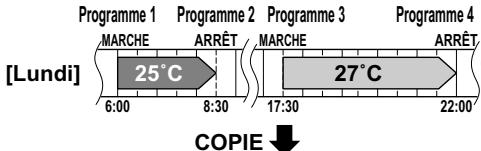

• Une réservation faite une fois peut être facilement copiee pour utiliser le meme réglage un autre jour de la semaine.

1. Appuyez sur la "touche
2. Appuyez sur la "touche SELECTION" pour confirmer le jour de la semaine à copier.

3. Appuyez sur la "touche COPIE".

4. Vous activez le mode copie.

5. Copiez toute la réservation du jour de la semaine sélectionné.

6. Appuyez sur la "touche SÉLECTION" pour sélectionner le jour de destination de la période.

7. Appuyez sur la "touche COPIE".

8. La réservation st copiee le jour de la semaine selectionné. Toute la réservation du jour de la semaine selectionné est copiee.

9. Pour continuer à copier les réglages à d'autres jours de la période, repêzez l'étape 4 et l'étape 5.

10. Appuyez sur la "touche

Sortir du mode copie.

Ecrans de réglage
Ecran de confirmation

Ecran de copie

Ecran de collage

Ecran normal

REMARQUE

MODE COPIE

• Toute la réservation du jour de la semaine source est copiee en mode copie. Des réglages de détails peuvent s'accompil une fois que la copie est achevée.

Fonctionnement de la MINUTERIE HEBDOMADAIRE

Confirmation d'une réservation

• La réservation peut être confirmée.

• Appuyez sur la "touche

Le jour de la semaine et le nombre de réservation du jour en cours s'afficht.

1. Appuyez sur la "touche SELECTION" pour selectionner le jour de la semaine et le numero de la réservation à confirmer.

2. Si vous appuyez sur la "touche SELECTION" les détails de la réservation s'afficht.

3. Appuyez sur la "touche

4. Confirmation de la réservation accomplie.

Ecrans de réglage

WEEKLY MON

ON	5.00
25c

Annulation de toutes les réservations

1. Enforcez la "touche HEBDOMADAIRE" pendant 5 secondes.

2. Veiliez à diriger la télécommande vers l'unité principale et vérifie le son de réception.

3. Cette opération est sans effet si la MINUTERIE HEBDOMADAIRE est configurée.
4. Toutes les réservations sont annulées.

Annulation individuelle des réservations

• Vous pouvez utiliser cette fonction pour supprimer les réservations de chaque jour de la semaine.

• Vous pouvez l'utiliser pour confirmer ou configurer les réservations.

• Sélectionné le jour de la période à supprimer avec la "touche SELECTION".

• Enoncez la "touche HEBDOMADAIRE" pendant 5 secondes.
  La réservation selectionnee est annulée.

Pour supprimer le fonctionnement MINUTERIE HEBDOMADAIRE

1. Appuyez sur la "touche HEBDOMADAIRE" pour désactiver le fonctionnement HEBDOMADAIRE.

2. " WEEKLY" disparaft de l'afficheur.

3. Le témoin de la MINUTERIE s'éteint.
4. Pour reactiver la MINUTERIE HEBDOMADAIRE, appuyez à nouveau sur la "touche HEBDOMADAIRE".

Remarque sur le système Multi

Ce système est composé diune unité extérieure reliée à plusieurs unités interieures.

■ Sélection du mode de fonctionnement

1. Réglage de piece prioritaireprésent mais inactif ou nonprésent.

Lorsque plus de 1 unité interieure fonctionne, la première unité mise en marche est prioritaire.

Dans ce cas, réglez les unités mises en marche par la suite sur le mode de fonctionnement (*1) de la première.

Autrement, elles entrent en mode d'attente et le témoin de fonctionnement clignotera; ceci n'est pas signe de dysfonctionnement. (*1)

• Les modes REFROIDISSEMENT, DESHUMIFICATION et VENTILATION peuvent être utilisés en même temps.
• Le mode AUTOMATIQUE sélectionnement automatiquement le mode REFROIDISSEMENT ou le mode CHAUFFAGE en fonction de la température de la pierce.

Par conséquent, le mode AUTOMATIQUE est disponible lorsque vous Sélectionnez le mode de fonctionnement de l'unité mise en marche en premier.

Normalement, le mode de fonctionnement de la pierce où l'unité est mise en marche en premier a la priorité, mais les situations suivantes étant des exceptions, veuillesz vous en souvenir.

Si le mode de fonctionnement de la première pièce est le mode VENTILATION, l'emploi du mode Chauffage dans n'importe qu'elle pièce après celle-ci donna r la priorité au chauffage. Dans ce cas, le climaiteur fonctionnant en mode VENTILATION se mettra en attente et le témoin de fonctionnement clignotera.

2. Avec le réglage de la piece prioritaire actif.

Voir le point "Réglage de la piece prioritaire" de la page suivante.

Mode TRANQUILLITE NOCTURNE

(Disponible uniquement pour le refroidissement)

Le mode TRANQUILLITE NOCTURNE requiert une programmation initiale lors de l'installation. Veuiliez vous adresser à votre détaillant ou revendeur pour l'assistance. Le mode TRANQUILLITE NOCTURNE attenue le bruit de fonctionnement de l'unité extérieure durant les heures noctumes afin de ne pas déranger le visinage.

Le mode TRANQUILLITE NOCTURNE s'active lorsque la temperture chute de 5^ ou plus par rapport à la plus haute temperture enregistrée ce jour-là. Par conséquent, lorsque la différence de temperture est inférieure à 5^ , cette fonction ne s'active pas.
- Le mode TRANQUILLITE NOCTURNE réduit légèrement les performances de refroidissement de l'unité.

■ Fonctionnement à FAIBLE NIVEAU DE BRUIT DE L'UNITE EXTERIEURE (page 18.)

1. Réglage de piece prioritaireprésent mais inactif ou nonprésent.

Lorsque vous utilisez le fonctionnement À FAIBLE NIVEAU DE BRUIT DE L'UNITE EXTERIEURE avec le systeme Multi, raglez toutes les unités intérieures sur le fonctionnement À FAIBLE NIVEAU DE BRUIT DE L'UNITE EXTERIEURE à l'aide de leurs télécommandes.

Lorsque vous annuliez le fonctionnement À FAIBLE NIVEAU DE BRUIT DE L'UNITE EXTERIEURE, annulez une des unités intérieures en fonction à l'aide de sa télécommande.

Le fonctionnement À FAIBLE NÈVEAU DE BRUIT DE L'UNITE EXTERIEURE reste cependant affché sur la télécommande des autres pieces.

Nos you recommendons de désactiver toutes les pieces à l'aide de leur télécommande.

2. Avec le réglage de la pièce prioritaire actif.

Voir le point "Réglage de la pierce prioritaire" de la page suivante.

■ Verrouillage du mode Refroidissement/Chauffage (Disponible uniquement pour les modèles à pompé à chaleur)

Le verrouillage du mode Refroidissement/Chauffage requiert une programmation initiale lors de l'installation. Veuillez vous adresser à votre détaillant ou revendeur pour l'assistance. Le verrouillage du mode Refroidissement/Chauffage oblige l'unité à fonctionner dans le mode Refroidissement ou Chauffage. Cette fonction est utile lorsque vous souhaitez régler toutes les unités interieures raccordées au système Multi sur le même mode de fonctionnement.

Remarque sur le système Multi

Réglage de la piece prioritaire

Le réglage de la pierce prioritaire requiert une programmation initiale lors de l'installation. Veuillez vous adresser à votre détaillant ou revendeur pour l'assistance.

La pièce désignée comme prioritaire à la priorité dans les situations suivantes:

1. Priorité du mode de fonctionnement.

Le mode de fonctionnement de la pièce prioritaire ayant la priorité, l'utilisateur peut seLECTIONner un mode de fonctionnement différent de celui des autres pièces.

• La pierce A est prioritaire dans les exemples suivants.

Lorsque le mode REFROIDISSEMENT est selectionné dans la piece A alors que les modes suivants sont utilisés dans les pieces B, C et D:

Mode de fonctionnement dans les pièces B, C et D	Etat des pièces B, C et D lorsque l'unité de la piece A est en mode REFROIDISSEMENT
REFROIDISSEMENT, DESHUMIDIFICATION ou VENTILATION	Maintien du mode de fonctionnement en cours
CHAUFFAGE	L'unité entre en mode d'atte. Le fonctionnement reprend lorsque l'unité de la piece A s'accrite de fonctionner.
AUTOMATIQUE	Si l'unité est réalisée sur le mode REFROIDISSEMENT, le fonctionnement continue. Si elle est réalisée sur le mode CHAUFFAGE, elle entre en mode d'atte. Le fonctionnement reprend lorsque l'unité de la piece A s'accrite de fonctionner.

2. Priorité lors de l'utilisation du fonctionnement PUISSANT.

• La pierce A est prioritaire dans les exemples suivants.

Les unités interieures des pieces A, B, C et D fonctionnent toutes. Si l'unité de la piece A entre en fonctionnement PUISSANT, la puissance de fonctionnement sera concentrée dans la piece A. Dans ce cas, les performances de refroidissement (chauffage) des unités des pieces B, C et D peuvent légarement baiser.

3. Priorité lors de l'utilisation du fonctionnement À FAIBLE NIVEAU DE BRUIT DE L'UNITE EXTERIEURE.

• La pierce A est prioritaire dans les exemples suivants.

En réglant simplement l'unité de la pierce A sur le fonctionnement À FAIBLE NIVEAU DE BRUIT, le climatiseur entre en fonctionnement À FAIBLE NIVEAU DE BRUIT DE L'UNITE EXTERIEURE.

Il n'est pas nécessaire de régler toutes les unités interieures en fonction sur le fonctionnement À FAIBLE NIVEAU DE BRUIT.

Soin et nettoyage

ATTENTION

Avant d'effectuer le nettoyage, veillez à arrêté le fonctionnement et àmettre l'interrupteur sur ARRET.

Unités

Unité interieure, unité extérieure et télécommande

1. Dépoussiérez-les avec un chiffon doux et sec.

Panneau avant

1. Ouverture du panneau avant.

Tenez le panneau par les languettes laterales et soulevez-le jusqu'à ce qu'il s'encliquette.

2. Démontage du panneau avant.

• Soulevez le panneau avant, faites-le glisser légèrement vers la droite et démontez-le de l'axe horizontal.

3. Nettoyage du panneau avant.

• Dépoussière-la avec un chiffon doux imbibé d'eau.
• Seul un détergent neutre peut être utilisé.
• Si vous lavez le panneau à l'eau, essuyez-le avec un chiffon, puis faites-le sécher à l'ombre après l'avoir lavé.

4. Fixation du panneau avant.

• Placez les 2 clés du panneau avant dans leur logement et poussez-les à fond.
• Fermez doucement le panneau avant et poussez le panneau sur les 3 points (1 de chaque côte et 1 au milieu).

ATTENTION

• Ne touche pas les parties métalliques de l'unité interieure. Autrement, vous pourriez vous blesser.
• Lorsque vous démonze ou montez le panneau avant, servez-vous d'un tabouret solide et stable et voirlez à ne pas tomber.
• Lorsque vous démonze ou montez le panneau avant, empaignez-le fermement pour éviter qu'il ne tombe.
• Pour le nettoyage, n'utilise pas d'eau chaude de plus de 40^ , ni benzine, ni essence, ni diluant, ni huiles voltatiles, ni cirages, ni brosses à récurer, ni objets durs.
• Àprous le nettoyage, assurez-vous que le panneau avant est bien fixé.

Filtres

1. Ouverture du panneau avant. (page 29.)

2. Retirez les filtrés à air.

3. Soulevez un peu la languette située au centre de chaque fille à air, puis abaissez-la.

4. Retirez le filtré purificateur d'air photocatalytique à l'apatite et au titane.
   Tenez les parties en retrait du cadre et decrochez les 4 griffes.
5. Nettoyez ou remplacez chaque catégorie.

Voir figure.

1. Remettez le filtré à air et le Filtre purificateur d'air photocatalytique à l'apatite et au titane en place et fermez le panneau avant.

2. Insérez les griffes des filtres dans les logements du panneau avant. Fermez doucement le panneau avant et poussez le panneau sur les 3 points (1 de chaque côte et 1 au milieu).

Filtre à air

1. Lavez les filtrres à air à l'eau ou aspiréz-les.

2. Si la poussière ne part pas facilement, lavez-les avec un détergent neutre dilué dans l'eau tiède, puis faites-les sécher à l'ombre.

3. Il est recommandé de nettoyer les filtres à air tous les 15 jours.

■ Filtre purificateur d'air à fonction désodorisante photocatalytique

Laver le filtre purificateur d'air photocatalyrique à l'apatite et au titane une fois tous les 6 mois permet de le rénover. Il est recommendé de le replacer tous les 3 ans.

[ Entretien ]

1. Nettoyez à l'aspirateur et faites tremper dans de l'eau ou de l'eau tièdependant 10 à 15 minutes si la poussière est tenace.
2. Ne démontez pas le filtr de l'armature lorsque vous le lavaze à l'eau.
3. Àpès l'avoir lavé, secouze-le pour éliminer l'eau résiduelle et faites-le sécher à l'objet.
4. Le matériel etant a base de polyester, ne le tordez pas pour en extraire l'eau.

[Remplacement]

1. Retirez les languettes situées sur le cadre du contrôle et remplacez le contrôle par un neuf.

2. Jetez les valeurs à air avec les déchets non incinérables.

REMARQUE

• Fonctionnement avec les filtres sales :

(1) I'air ne peut etre désorisé.

(2) l'air ne peut être purifié.

(3) le chauffage ou le refroidissement sont faibles.

(4) une odeur peut se dégager.

• Pour commander un filtré purificateur d'air photocatalytique à l'apatite et au titane, contactez le magasin où vous avez acheté le climatisationur.
• Jetez les valeurs à air avec les déchets non incinérables.

Article	N° de la pierce
Filtre purificateur d'air photocatalytique à l'apatite et au titane (sans cadre) 1 peux	KAF970A46

Vérification

Vérifiez que la base, le support et les raccords de l'unité externe ne soient ni pourris ni corrodés.

Vérifiez que rien ne bloque les prises d'air et les diffuseurs d'air de l'unité interne et de l'unité externe.

Vérifiez que la vidange s'effectue régulièrement du tuyau de descente lors du REFROIDISSEMENT ou du SECHAGE.

• Si vous ne VOYZ pas d'eau de vidange, l'eau pourrait fouir par l'unité interne. Arrêtez le fonctionnement et consultez votre revendeur si c'est le cas.

Avant une longue période d'inactivité

1. Par beau temps, utilisez la fonction "VENTILATION seule" pendant plusieurs heures pour faire secher l'intérieur.

2. Appuyez sur la touche "MODE" et selectionnez la "VENTILATION".

3. Appuyez sur la touche "MARCHE/ARRET" et mettez l'appareil en marche.

4. Àprous l'arrêt, coupez l'interrupteur du climatiseur de la pièce.

5. Nettoyez les filtrres à air et remettez-les en place.
6. Retirez les piles de la télécommande.

REMARQUE

• En cas de raccordement de plusieurs unités extérieures et d'utilisation de la ventilation, assurez-vous qu'aucune autre piece n'utilise le chauffage (page 27.)

Guide de démarrage

Les cas suivants ne sont pas des mauvais fonctionnements.

Les cas suivants ne sont pas du à un mauvais fonctionnement du climatiseur mais ont d'autres raisons.

Vous pouvez continuer à utiliser le climatiseur.

Cas	Explication
L'appareil ne démarre pas immédiatement. • Quand vous appuyez sur la touche MARCHE/ARRET juste après avoir arrêté le climatiseur. • Quand le mode a été changé.	• C'est pour protégger le climatiseur. Vous doivent attendre environ 3 minutes.
De l'air chaud ne sort pas immédiatement après le démarrage du mode de chauffage.	• Le climatiseur est en train de s'échauffer. Vous doivent attendre en 1 et 4 minutes. (Le système est donc pour commencer à décharger de l'air uniquement après qu'il a atteint une certaine température.)
Le chauffage s'accroTE soudaINEMENT et un bruit d'écoulement est entendu.	• Le système est en train de faire partir le gel de l'appareil extérieur. Vous doivent attendre entre 4 et 12 minutes.
L'appareil extérieur émet de l'eau ou de la vapeur.	■ En mode CHAUD • Le gel de l'appareil extérieur se transforme en eau ou en vapeur quand le climatiseur est en mode de dégèle. ■ En mode FROID ou SEC • L'humidité de l'air se condense en eau sur la surface froide de la tuyauterie de l'appareil extérieur et coule.
De l'humidité sort de l'appareil intérieur.	■ Cela se produit quand l'air de la piece refroidie en humidité par le flux d'air froid pendant le mode de refroidissement. ■ L'air ambient est refroidi par l'échangeur de chaleur et se transforme en brouillard durant le dégivrage.
L'appareil interieur émet des odeurs.	■ Cela se produit quand les odeurs de la piece, des meubles ou des cigarettes sont absorbées par l'appareil et déchargées avec le flux d'air. (Si cela se produit, nous vous recommendons de faire nettoyer l'appareil intérieur par un technicien. Consultez le revende où vous avez acheté le climatiseur.)
Le ventilateur de l'appareil extérieur tourne alors que l'appareil interieur ne fonctionne pas.	■Après que l'appareil s'est arrêté: • Le ventilateur de l'appareil extérieur continue de tourner pendont encore environ 60 secondes pour protégier le système. ■Quand le climatiseur ne fonctionne pas: • Quand la température extérieure est très élevée, le ventila-teur de l'appareil extérieur tourne pour protégier le système.
L'appareil s'accroTE soudaINE-ment de fonctionner. (Le témoin FONCTIONNEMENT est allumé.)	■ Pour la protection du système, le climatiseur peut s'accroTER de fonctionner à cause d'une large fluctuation de tension. Il reprend automatiquement le fonctionnement après environ 3 minutes.
Aucun signal ne s'affiche sur la télécommande. La sensibilité de la télécommande est basse. Le contraste de la télécommande est bas ou elle est en panne. L'affichage ne répond pas.	• Les piles arrivent à leur fin et la télécommande présente un dysfonctionnement. Remplacez toutes les piles par des piles alcalines AAA neuves. Pour plus de détails, reportez-vous "Installation des piles" de ce manuel. (page 7.) * Si le bouton de remise à zéro est fourni, appuyez sur le bou-ton de remise à zéro après avoir remplaced les piles.
La MINUTERIE MARCHE/ARRÊT ne fonctionne pas conformément aux régliages.	• Vérifie si la MINUTERIE MARCHE/ARRÊT et la MINUTERIE HEBDOMADAIRE sont régliées sur la même-heure. Changez ou désactivez les régliages de MINUTERIE HEBDOMADAIRE. (page 23.)

Vérifiez à nouveau.

Veuillez vérifier à nouveau les choses suivantes avant d'appeler un réparateur.

Cas	Vérifications
Le climatiseur ne fonctionne pas.(Le tímein FONCTIONNEMENT est éteint.)	• L'interrupteur est-il sur la position ARRET ou un fusible a t-il sauté?• Y a t-il une coupure de courant?• Les piles sont-elles installées dans la télécommande?• Le réglage de la minuterie est-il correct?
Le refroidissement (chauffage) est faisle.	• Les filtres à air sont-ils propres?• Y a t-il celui que chose qui bloque les bouches d'entrée ou de sortie d'air de l'appareil supérieur ou extérieur?• Le réglage de la température est-il correct?• Les fenêtres et les portes sont-elles fermées?• Le taux et la direction du flux d'air sont-ils régles correctement?
Le fonctionnement s'accêtésoudainement.(Le tímein de FONCTIONNEMENT clignote.)	• Les filtres à air sont-ils propres?• Un obstacle entrave-t-il l'entrée ou la sortie d'air des unités intérieures ou extérieures?Nettoyez les filtres à air ou éliminez tous les obstacles et mettez l'interrupteur sur ARRET. Remetteze-le ensuite sur MARCHE et tentez de faire fonctionner le climatiseur à l'aide de la télécommande. Si le tímein clignote encore, appelez le magasin où vous avez acheté le climatiseur.• Les unités intérieures raccordées aux unités extérieures du systèmeMulti sont-elles toutes régles sur le même mode de fonctionnement?Si elles ne sont pas, règlez toutes les unités intérieures sur le même mode de fonctionnement et vérifie que les témoins clignotent.En outre, lorsque le mode de fonctionnement est "AUTOMATIQUE", règlez momentarilyément le mode de fonctionnement de toutes les unités intérieures sur "REFROIDISSEMENT" ou "CHAUFFAGE" et vérifie à nouveau l'état normal des témoins.Si les témoins s'accêtent de clignoter après les étapes ci-dessus, ce n'est pas signe de dysfonctionnement. (page 27.)
Un fonctionnement anormalse produit pendant lefonctionnement.	• Le climatiseur peut ne pas fonctionner correctement à cause d'éclairs ou d'ondes radio. Mettez l'interrupteur sur la position ARRET, remetteze-le ensuite sur la position MARCHE et essayez à nouveau d'utiliser le climatiseur avec la télécommande.
L'unité intérieure s'accêté ou ne fonctionné pas lorsque lemodele à pompè à chaleur est sélectionné.	• A moins que le climatiseur ne soit doté d'une fonction de chauffage, l'unité se trouvant en fonctionnement refroidissement, sec ou ventilateur s'accêté si le mode chauffage est sélectionné. Lorsque le mode chauffage est sélectionné et que le bouton de fonctionnement est pressé alors que l'unité ne fonctionné pas, l'unité ne démarre pas le fonctionnement.Vérifiez les caractéristiques de l'unité extérieur. Si l'unité extérieur est un modele de froid seulement, configrez la télécommande pour un modele de froid seulement à l'aide du commutateur pompé de chaleur/froid seulement situé sur la télécommande. (page 9.)Si n'êtes pas certain de la façon de commuter les régles, contactez l'atelier de service de l'endroit où vous avez acheté le climatiseur.
La télécommande autorise la sélection du Chauffage même si l'unité est un modele à Froid seulement.
Il est impossible delésctionner le chauffage même si l'unité est du modele à pompè de chaleur.	• Configurez la télécommande de façon à ce qu'elle soit adaptée à un modele à pompè de chaleur à l'aide du commutateur pompé de chaleur/froid seulement situé sur la télécommande. (page 9.)Si n'êtes pas certain de la façon de commuter les régles, contactez l'atelier de service de l'endroit où vous avez acheté le climatiseur.

Appelez un magasin de réparation immédiatement.

AVERTISSEMENT

■ Quand celui que chose d'anormal ( comme une odeur de brûlé) se produit, arrêté d'utiliser l'appareil et mettez l'interrupteur sur la position ARRET.

Continuer d'utiliser l'appareil dans une condition anormale peut cause des dommages, une électrocution ou un incendie.

Consultez le revendeur où vous avez acheté le climatisationur.

N'essayez pas de réparer ou de modifier le climatiseur par vous-même.

Un travail incorrect peut entraîner une électrocution ou un incendie.

Consultez le revendeur où vous avez acheté le climatisationur.

Si l'un des symptômes suivants se produit, appelezze votre revendeur immédiatement.

Le cordon d'alimentation est anormalement chaud ou endommagé.
Un son anormal est entendu pendant le fonctionnement.
L'interrupteur de sécurité, un fusible ou le disjoncteur différentiel arrêté le fonctionnement fréquement.
- Un commutateur ou une touche ne fonctionne pas correctement la plupart du temps.
Il y a une odeur de brûlé.
De I'eau fuit par I'appareil interieur.

Mettez

l'interrupteur sur la position ARRET etappelez voretrevendeur.

Aprees une coupure de courant

Le climatiseur recommence à fonctionner automatiquement après environ 3 minutes.

Vousdevezjusteattendreunpeu.

Éclairs

Si la foudre risque de tomber dans le voisinage, arrêtez d'utiliser l'appareil et mettez l'interrupteur sur la position ARRET.

Instructions d'élimination

Cet apparéil de conditionnement d'air porte le symbole ci-joint. Ce symbole signifie que les apparéils électriques et électroniques doivent être éliminés séparément des ordures menagères non triées.

N'essayez pas de démonter vous-même l'appareil : le démontage de l'appareil de conditionnement d'air ainsi que le traitement du réfrigerant, de l'huile et d'autres composants doivent être effectuels par un installateur qualifié, en accord avec les réglementations locales et nationales en vigueur.

Les apparciels de conditionnement d'air doivent etre traites dans des installations specialisées de depannage, réutilisation ou recyclage. En vous assurant que cet apparieil est elimine correctement, vous contribuez a eviter les conséquences potentiellement nefastes sur l'environnement et la santé. Veuillez contacter votre installerateur ou les autorités locales pour plus d'information.

Les piles de la télécommande doivent être enlevées et éliminées séparément, conformément aux réglementations locales et nationales en vigueur.

Nous recommends une révision périodique.

Dans certaines conditions de fonctionnement, l'intérieur du climatiseur peut etre encrassé apres plusieurs saisons de fonctionnement, entrainant de mauvaises performances. Nous recommandons de faire reviser periodiquement le climatiseur par un spécialiste en plus des nettoyages reguliers de l'utiliseur. Pour la revision par un spécialiste, consultez le revendeur ou vous avez achete le climatiseur. Le coût de la revision doit etre pris en charge par l'utilisateur.

Information importante relative au réfrigérant utilise.

Ce produit contient des gaz à effet de serre fluorés encadrés par le protocole de Kyoto.

Type de réfrigerant:R410A

Valeur GWP(1):1975

(1) GWP = potentiel de réchauffement global

Des inspections périodiques de fuites de réfrigérant peuvent être exigées en fonction de la législation française ou locale. Veuillez contacter votre distributeur local pour plus d'informations.

Diagnostic de defaillance.

DIAGNOSTIC DES PANNES PAR LA TÉLECOMMANDE

Dans la série ARC452A, les zones d'affichage de la température de l'unité principale indiquent les codes correspondants.

1. Lorsque la touche d'annulation de la minuterie reste enforcée pendant 5 secondes, l'indication "SS" clignote dans la zone d'affichage de la température.

1. Appuyez plusieurs fois sur la touche d'annulation de la minuterie jusqu'à émission d'un bip continu.

L'affichage du code change comme indiqué ci-dessous et un long bip se fait entendre.

	CODE	SIGNIFICATION
SYSTÉME	00	NORMAL
	UA	ERREUR DE COMBINAISON UNITÉ INTÉRIEURE / UNITÉ EXTÉRIEURE
	U0	MANQUE DE RÉFRIGÉRANT
	U2	CHUTE DE TENSION OU CIRCUIT PRINCIPAL EN SURTENSION
	U4	PROBLEME DE TRANSMISSION (ENTRE L'UNITE INTERIEURE ET L'UNITE EXTERIEURE)
UNITÉ INTÉRIEURE	A1	CARTE A CIRCUITS IMPRIMES DE L'UNITE INTERIEURE DEFECTUEUSE
	A5	CONTROLE HAUTE PRESSION OU PROTECTION CONTRE LE GEL
	A6	PANNE AU MOTEUR DE VENTILATEUR
	C4	DETECTEUR DE TEMPERATURE DE L'ECHANGESUR DE CHALEUR DEFECTUEUX
	C9	INCORRECTION DE SENSOR DE TEMPERATURE À L'APPEL D'AIR
UNITÉ EXTERIEURE	EA	ERREUR DE COMMUTATION REFROIDISSEMENT/CHAUFFAGE
	E1	ERREUR DE LA CARTE À CIRCUITS IMPRIMÉS
	E5	DEMARRAGE OL
	E6	MISE EN ROUTE DU COMPRESSEUR DEFECTUEUSE
	E7	MOTEUR DU VENTILATEUR CC DEFECTUEUX
	E8	ENTRÈE SURINTENSITÉ
	F3	CONTROLE DES TUYAUX D'ÉVACUATION HAUTE TEMPERATURE
	F6	COMMANDE DE HAUTE PRESSION (EN MODE REFROIDISSEMENT)
	H0	ERREUR DU CAPTEUR
	H6	ARRET DE FONCTIONNEMENT POUR POSITION DEFECTUEUSE DU DETECTEUR
	H8	ERREUR DU CAPTEUR DE COURANT CONTINUJ
	H9	INCORRECTION DE SENSOR DE TEMPERATURE À L'APPEL D'AIR
	J3	INCORRECTION DE SENSOR DE TEMPERATURE AU TUYAU DE D'ÉCHARGE
	J6	DETECTEUR DE TEMPERATURE DE L'ECHANGESUR DE CHALEUR DEFECTUEUX
	L3	SURCHAUFFE DES COMPOSANTS ÉLECTRIQUES
	L4	HAUTE TEMPERATURE À L'ÉGOUT DE CHALEUR DE CIRCUIT D'INVERSEUR
	L5	COURANT DE SORTIE EXCESSIF
	P4	INCORRECTION DE SENSOR DE TEMPERATURE À L'ÉGOUT DE CHALEUR DE CIRCUIT D'INVERSEUR

REMARQUE

1. Un bip court et deux bips longs consécutifs indiquent des codes non correspondants.
2. Pour annuler l'affichage du code, maintenez la touche d'annulation enfoncée pendant 5 secondes. L'affichage du code s'annulera aussi tout seul si vous n'appuyez pas sur la touche pendant 1 minute.

VERT	ROUGE
MICRO-ORDINATEUR NORMAL	DETECTION DE DYSFONCTIONNEMENT
LED-A	LED1	LED2	LED3	LED4	LED5	DIAGNOSTIC
#	●	●	●	●	●	NORMAL→VERIFIER UNITE INTERIEURE
#	#	●	#	#	●	DISPOSITIONIF DE PROTECTION HAUTE PRESSION ACTIVE OU GEL DANS L'UNITE EN FONCTION OU LIUNITE EN ATTENTE
#	#	●	#	●	●	* RELAIS DE SURCHARGE ACTIVE OU TEMPERATURE ELEVEE DES TUYAUX D'EVACUATION
#	●	#	#	●	●	DEMARRAGE DEFECTUEUX DU COMPRESSEUR
#	●	#	●	#	●	COURANT D'ENTREE EXCESSIF
#	#	#	●	●	●	* ANOMALIE THERMISTOR OU CT
#	#	#	●	#	●	HAUTE TEMPERATURE DANS BOITIER ELECTRIQUE
#	●	●	●	#	●	HAUTE TEMPERATURE DANS DISSIPATEUR DE CHALEUR DU CIRCUIT DE L'INVERSEUR
#	●	●	#	●	●	* COURANT DE SORTIE EXCESSIF
#	●	●	#	#	●	* MANQUE DE REFRIGERANT
#	#	●	●	#	●	BASSE TENSION DU CIRCUIT PRINCIPAL OU CHUTE DE TENSION MOMENTANEE
#	#	●	●	●	●	DEFAULT DE COMMUTATION ELECTROVANNE D'INVERSION
#	#	#	#	#	●	MOTEUR DU VENTILATEUR DEFECTUEUX
#	-	-	-	-	●	[REMARQUE 1]
●	-	-	-	-	●	ALIMENTATION DEFECTUEUSE OU [REMARQUE 2]

REMARQUE: La LED 5 est uniquement disponible sur la série 5M.

VERT	SECLAIRANT NORMALEMENT
ROUGE	NORMALEMENT A L'ARRET
♀	SECLAIRANT
♂	CLIGNOTANT
●	ÉTEINT SANS RAPPORT
-	SANS IMPORTANCE

LED DE LA CARTE A CIRCUITS IMPRIMES DES UNITES EXTERIEURES des séries 2MXS, 2MKS

VERT
MICRO-ORDINATEUR NORMAL
LED-A	DIAGNOSTIC
#	NORMAL → VERIFIER UNITE INTERIEURE
#	[REMARQUE 1]
•	ALIMENTATION DEFECTUEUSE OU [REMARQUE 2]
VERT	SECLAIRANT NORMALEMENT
#	SECLAIRANT
#	CLIGNOTANT
•	ÉTEINT SANS RAPPORT

REMARQUE

1. Coupez le courant électrique et remettez de nouveau le contact. Si le moniteur de LED se remontre, l'unité d'extérieur PCB est en panne.
2. Diagnostic marqué
3. N'en appliquez pas sur quelques cas. En détails, refèrez au guide de servide.

Head office:

Umeda Center Bldg., 2-4-12, Nakazaki-Nishi,

Kita-ku, Osaka, 530-8323 Japan

Tokyo office:
