PROLITE T3234MSC - Écran tactile IIYAMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran tactile
Marque	IIYAMA
Modèle	PROLITE T3234MSC
Taille de l'écran	31,55 pouces (80 cm de diagonale)
Résolution maximale	1920 x 1080 (Full HD)
Type de dalle	a-Si TFT matrice active
Luminosité	315 cd/m² (typique avec écran tactile)
Rapport de contraste	3000:1 (typique avec écran tactile)
Temps de réponse	6,5 ms (gris à gris, typique)
Angle de vue	Horizontal : 178°, Vertical : 178° (typique)
Technologie tactile	Capacitive projetée, transmission de la lumière 90%
Connecteurs d'entrée vidéo	VGA (D-Sub 15 broches), DVI-D 24 broches
Connecteurs série	RS-232C (entrée et sortie)
Connecteurs audio	Entrée audio (prise 3,5 mm stéréo), sortie casque
Haut-parleurs intégrés	2 x 8 W (stéréo)
Alimentation	100-240 V AC, 50/60 Hz, 1,2 A
Consommation électrique	65 W typique, < 2 W en veille

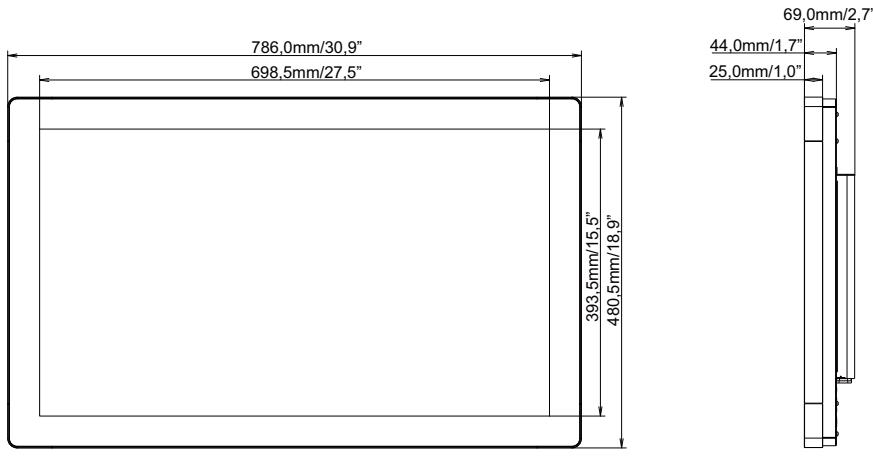

Dimensions (L x H x P)	786,0 x 480,5 x 69,0 mm
Poids net	16,2 kg
Montage mural	Standard VESA 400 x 200 mm
Fonctions principales	Économie d'énergie VESA DPMS, Plug & Play DDC2B, OSD multilingue, réglages image (position, taille, phase, luminosité, contraste), fonction muet, verrouillage OSD/power
Entretien et nettoyage	Écran : chiffon doux et sec ; Boîtier : chiffon légèrement humide avec détergent doux, puis chiffon sec. Ne pas utiliser de solvants, diluants ou nettoyants abrasifs.
Sécurité	Ne pas ouvrir le boîtier (haute tension), utiliser sur surface stable, assurer une ventilation d'au moins 10 cm du mur, débrancher en cas de fonctionnement anormal.
Conditions de fonctionnement	Température : 5 à 35°C, Humidité : 20 à 80% (sans condensation)
Conditions de stockage	Température : -20 à 60°C, Humidité : 10 à 90% (sans condensation)
Homologations	CE, TÜV-Bauart, IPX1 (face avant uniquement)
Contenu de l'emballage	Câble d'alimentation (x2), câble VGA, câble DVI-D, câble USB, câble audio, CD-ROM des pilotes tactile, guide de sécurité, guide de démarrage rapide

FOIRE AUX QUESTIONS - PROLITE T3234MSC IIYAMA

Comment calibrer l'écran tactile ?

Utilisez l'outil de calibrage fourni sur le CD-ROM des pilotes. Ouvrez le disque, sélectionnez la série ProLite MSC/MC, puis 32 pouces et enfin Calibration. Ne touchez pas l'écran pendant l'exécution.

Que faire si l'écran ne s'allume pas ?

Vérifiez que le câble d'alimentation est branché, que l'interrupteur est sur ON, et que la prise secteur fonctionne. Assurez-vous que l'ordinateur est allumé et que le câble de signal est correctement connecté.

Comment utiliser la fonction tactile ?

Connectez le câble USB entre le moniteur et l'ordinateur. Sous Windows 7/Vista, le pilote HID s'installe automatiquement. Pour la calibration, utilisez l'outil sur le CD-ROM. La fonction tactile peut être désactivée en maintenant la touche Sélection enfoncée pendant 5 secondes.

Comment régler la luminosité ?

Appuyez sur la touche △ (haut) lorsque le menu OSD n'est pas affiché pour accéder directement à l'échelle de luminosité. Vous pouvez aussi utiliser le menu OSD : appuyez sur MENU, naviguez jusqu'à l'icône correspondante.

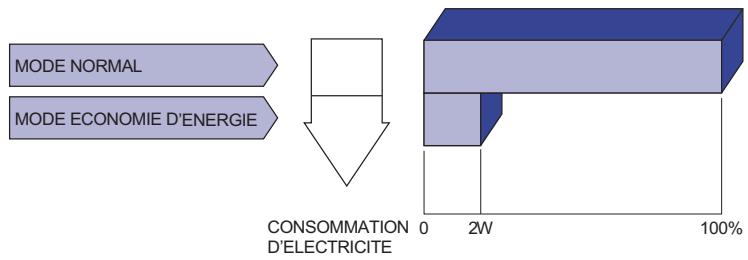

Quels sont les modes d'économie d'énergie ?

Le moniteur est compatible VESA DPMS. En l'absence de signal de synchronisation, il passe en mode veille (< 2 W). Le voyant passe du vert à l'orange. Pour sortir de veille, touchez le clavier, la souris ou l'écran tactile.

Comment nettoyer l'écran ?

Utilisez un chiffon doux et sec pour l'écran LCD. Pour le boîtier, un chiffon légèrement humide avec un détergent doux, puis essuyez avec un chiffon sec. N'utilisez jamais de diluant, essence, nettoyants abrasifs ou aérosols.

Puis-je monter l'écran au mur ?

Oui, il est compatible avec le standard VESA 400 x 200 mm. Utilisez des vis M4 d'une longueur maximale de 14 mm. Assurez-vous que le support mural peut supporter au moins 16,2 kg.

Quels câbles sont fournis avec le moniteur ?

L'emballage contient : câbles d'alimentation (x2), câble VGA (D-Sub), câble DVI-D, câble USB, câble audio, CD-ROM des pilotes tactile, guide de sécurité et guide de démarrage rapide.

Comment changer la langue de l'OSD ?

Appuyez sur MENU, utilisez les touches △/▽ pour naviguer jusqu'à l'icône OSD LANGUE, puis sélectionnez la langue désirée (français, anglais, allemand, etc.).

L'écran tactile ne répond pas, que faire ?

Vérifiez que le câble USB est bien connecté. Assurez-vous que le pilote tactile est installé (sous Windows, le pilote HID s'installe automatiquement). Si nécessaire, réinstallez l'outil de calibrage à partir du CD-ROM. Vérifiez aussi que la fonction tactile n'est pas désactivée (message en haut à droite).

MODE D'EMPLOI PROLITE T3234MSC IIYAMA

Merci d'avoir choisi le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conservez ce manuel pour toute référence ultérieure.

Ce moniteur LCD est conforme aux spécifications des directives EC 2004/108/EC, aux directives EMC sur les basses tensions 2006/95/EC et aux directives ErP 2009/125/EC.

La sensibilité électromagnétique a été réduite à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique basse tension.

IIYAMA CORPORATION : Breguetlaan 8, 1438 BC Oude Meer, The Netherlands

Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.

Table des matières

POUR VOTRE SÉCURITÉ

CONSIGNES DE SÉCURITÉ 1 REMARQUES SUR LES ÉCRANS À CRISTAUX LIQUIDES (LCD) 3 SERVICE CLIENT 3 ENTRETIEN 3

AVANT D'UTILISER LE MONITEUR

FONCTIONS 4 VÉRIFICATION DU CONTENU DE L'EMBALLAGE 4 MONTAGE MURAL 5 COMMANDES ET CONNECTEURS 6 CONNEXION DE VOTRE MONITEUR 7 INSTALLATION DU DRIVER POUR CE MONITEUR TACTILE 9 MISE EN ROUTE DE L'ORDINATEUR 9

UTILISATION DU MONITEUR 10

MENU DES PARAMÈTRES DE RÉGLAGE 11 AJUSTEMENTS DE L'ÉCRAN 15 SYSTÈME D'ÉCONOMIE D'ÉNERGIE 18

DEPANNAGE 19

INFORMATIONS DE RECYCLAGE 20

ANNEXE 21

CARACTÉRISTIQUES TECHNIQUES 21 DIMENSIONS 22 FRÉQUENCES DE SYNCHRONISATION 22

Nous recommandons le recyclage des produits usagés. Contactez votre revendeur ou le support iiyama. Des informations sur le recyclage sont disponibles sur le site Internet : http://www.iiyama.com.

Mise hors tension du moniteur en cas de fonctionnement anormal

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Toute autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

Ne jamais ouvrir le boîtier

Ce moniteur contient des circuits haute tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de choc électrique.

Ne pas introduire d'objets dans le moniteur

N'insérez pas d'objets solides ou liquides, tels que de l'eau, à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

Installer le moniteur sur une surface plane et stable

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

Ne pas utiliser son moniteur près de l'eau

N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus - cela peut engendrer un incendie ou un choc électrique.

Utiliser la tension secteur spécifiée

Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifiée. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

Protection des câbles

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

Conditions climatiques défavorables

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher la prise électrique dans ces conditions, car cela peut engendrer des chocs électriques.

Installation

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brusques de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou à toute autre source lumineuse.

Ne pas placer le moniteur dans une position dangereuse.

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soit accessible à des enfants qui pourraient les tirer et se blesser avec.

Maintenir une bonne ventilation

Le moniteur est équipé de fentes de ventilation. Veillez à ne pas couvrir les fentes ou à placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installez le moniteur à environ 10 cm du mur. Les fentes d'aération sur l'arrière du châssis ne doivent pas être obstruées et il y a un risque de surchauffe du moniteur si vous retirez son socle. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, à l'envers ou retourné, ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.

Déconnectez les câbles lorsque vous déplacez le moniteur.

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

Débranchez le moniteur

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

Toujours débrancher le moniteur en tirant sur la prise.

Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer sur le câble par le cordon, car cela peut engendrer un incendie ou un choc électrique.

Ne touchez pas la prise avec des mains humides.

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

Lors de l'installation du moniteur sur votre ordinateur

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids, car cela pourrait engendrer des dommages à votre ordinateur.

Faites attention à vos mains et vos doigts !

ATTENTION : LA PRUDENCE EST RECOMMANDÉE QUAND VOUS AJUSTEZ LA HAUTEUR OU L'ANGLE DE VISION POUR NE PAS VOUS COINCER LES DOIGTS. MANIPULEZ AVEC PRÉCAUTION LORSQUE VOUS AJUSTEZ LA HAUTEUR DE LA BASE POUR NE PAS VOUS COINCER LES DOIGTS. (CONCERNE LE MODÈLE AVEC LA RÉGULATION DE LA HAUTEUR.)

Ne pas utiliser le moniteur pendant 24 heures de suite

Le moniteur n'est pas conçu pour fonctionner pendant 24 heures de suite. N'utilisez pas le moniteur pendant 24 heures de suite.

Recommandations d'usage

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimaux, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure, car la lecture continue de l'écran peut entraîner une fatigue de l'œil.

Remarques sur les écrans à cristaux liquides (LCD)

Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal :

Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas, ajustez l'image correctement. De part la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettez l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaître le clignotement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisée. En raison de la nature de l'écran LCD, une image résiduelle de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures. Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétro-éclairage quand l'écran est ASF, scintille ou ne s'éclaire pas. Ne jamais essayer de le remplacer vous-même.

Service client

Si vous ne voulez pas retourner votre appareil et que vous ne possédez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après-vente d'Iyama pour conseil ou pour remplacer l'emballage.

Avertissement

Si vous renversez un objet solide ou un liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.

Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.

• Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD. L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD :

Diluant

Essence

Nettoyants abrasifs

Nettoyants en aérosol

Cire

Solvants acides ou alcalins

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

Boîtier

Éliminer les taches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

Écran LCD

Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilisez pas de papier tissu car cela endommagera l'écran LCD.

Fonctions

Résolutions prises en charge jusqu'à 1920 x 1080. Contraste élevé 3000:1 (Typique : Avec écran tactile) / Luminosité 315 cd/m² (Typique : Avec écran tactile). Lissage numérique des caractères. Configuration automatique. Conforme au Plug & Play VESA DDC2B. Conforme à Windows® 95/98/2000/Me/XP/Vista/7. Économie d'énergie (conforme à VESA DPMS). Conforme au standard de montage VESA (400 mm x 200 mm). Conforme au standard IPX1 (Seulement la face avant).

Vérification du contenu de l'emballage

Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu'ils sont présents avec le moniteur. En cas d'élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

Câble d'alimentation*1 (2 pcs)

Câble de signal D-Sub

Cable DVI-D

Cable USB

Cable audio

CD-ROM des pilotes de la dalle tactile

Guide de sécurité

Guide de démarrage rapide

Attention

*1 La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toute garantie est exclue pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.

*2 Ce CD-ROM contient le pilote de l'écran tactile.

Avertissement

Quand vous faites du montage mural, tenez compte de l'épaisseur de la base de montage. Serrez la vis M4 avec un tournevis équipé d'une longueur de 14 mm pour fixer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car elle peut toucher certaines pièces électriques à l'intérieur du moniteur.

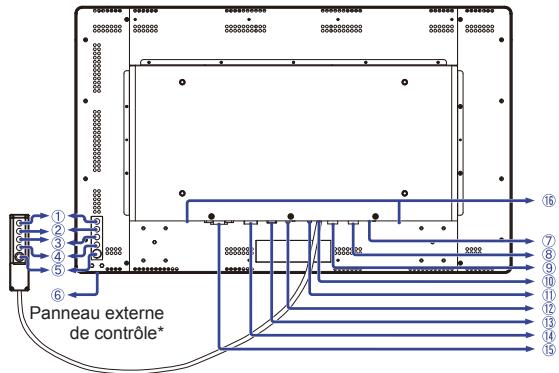

① Touche Menu (MENU) ② Touche Défilement haut / Luminosité (△) ③ Touche Défilement bas / Silencieux (▽) ④ Touche Sélection / Auto (SELECT) ⑤ Commutateur d'alimentation (Ⓞ) ⑥ Voyant d'alimentation

Vert : Fonctionnement normal

Orange : Économie d'énergie

⑦ Connecteur câble USB (USB) ⑧ Connecteur sortie RS232C (COM OUT) ⑨ Connecteur entrée RS232C (COM IN) ⑩ Connecteur du panneau externe de contrôle (Remote Key) ⑪ Connecteur sortie audio (AUDIO OUT) ⑫ Connecteur entrée audio (AUDIO IN) ⑬ Connecteur D-Sub mini 15 broches (VGA IN) ⑭ Connecteur DVI-D 24 broches (DVI IN) ⑮ Connecteur d'alimentation secteur (AC IN) Haut-parleurs

• Le bouton de télécommande OSD est en option.

Connexion de votre moniteur

① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le câble de signal. ③ Branchez l'ordinateur au moniteur à l'aide du câble USB. ④ Connectez le moniteur à l'équipement audio avec le câble audio pour ordinateur lors de l'utilisation des fonctions audio. ⑤ Branchez le câble au panneau externe de contrôle (option) si nécessaire. ⑥ Connectez d'abord le câble d'alimentation au moniteur puis à la prise électrique. ⑦ Allumez votre écran et votre ordinateur.

Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. Assurez-vous que les connecteurs du câble de signal sont correctement serrés.

[Exemple de connexion]

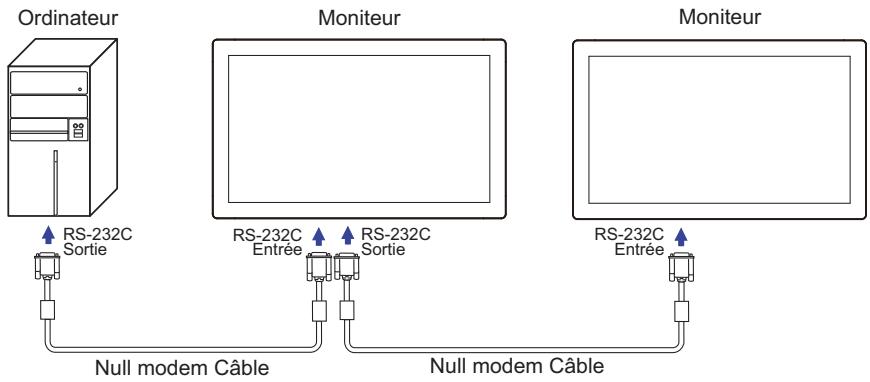

Pilotez votre moniteur via le lien RS-232C

Ce moniteur peut être piloté en connectant un PC via un terminal connecté en RS-232C. Utilisez le câble modem pour cela.

2 ports RS-232C sont réservés pour cette option.

Avant d'utiliser la fonction de commande à distance, créez votre propre « firmware » basé sur vos propres applications, programmes ou protocole de communication.

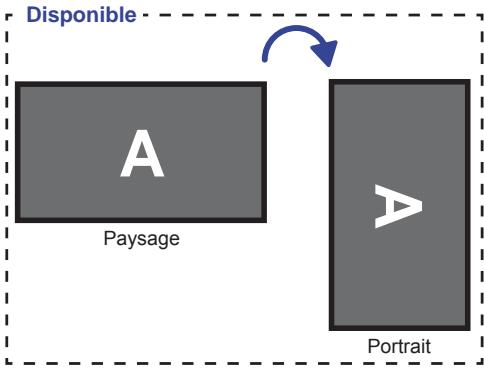

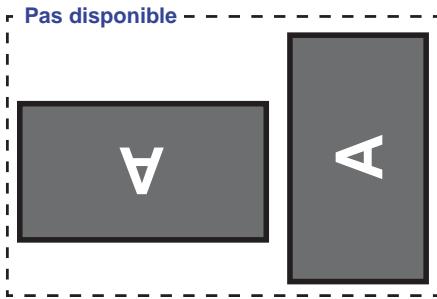

Rotation de l'image

Il a été conçu pour être utilisé dans les deux modes d'affichage : « Paysage » ou « Portrait ». Cependant, il est plus optimisé pour le mode « Paysage ».

À noter que l'orientation de l'OSD ne peut pas être modifiée par le Menu OSD.

Installation du driver pour ce moniteur tactile

Ce moniteur est disponible avec une connexion USB.

1. Ce moniteur est compatible Microsoft® Windows® HID (Human Interface Device) si vous utilisez l'interface tactile via la connexion USB. Il n'est pas nécessaire d'installer un quelconque pilote supplémentaire pour avoir accès à cette fonction tactile.
2. Pour ce moniteur, le système nécessite environ 15 secondes pour installer ou désinstaller les pilotes tactiles, pendant que vous allumez ou éteignez, ou branchez ou débranchez, le câble USB.
3. Systèmes d'exploitation supportés : Windows® 7, Windows® Vista. Un unique contact seulement.

Installation de l'outil de calibrage (cet outil se trouve dans le disque des pilotes de la fonction tactile).

Lorsque vous utilisez ce moniteur pour la première fois, installez cet outil sans erreur et lancez le programme de calibration.

1. Ouvrez le disque du pilote tactile (CD-ROM).
2. Sélectionnez la série « ProLite MSC/MC ».
3. Sélectionnez : 32".
4. Sélectionnez : Calibration.

Ne pas toucher à l'écran durant l'exécution du programme de calibration.

Mise en route de l'ordinateur

Fréquences du signal

Passez aux fréquences souhaitées détaillées à la page 22 “FRÉQUENCES DE SYNCHRONISATION”.

Plug & Play Windows 95/98/2000/Me/XP/Vista/7

Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran à votre ordinateur via le câble DDC2B qui vous a été fourni, le moniteur sera reconnu comme conforme au Plug and Play sous . Le fichier d'information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peut être nécessaire pour votre ordinateur et peut être obtenu via le site internet : http://www.iiyama.com

Pour plus d'informations sur le téléchargement du pilote pour votre moniteur écran tactile, veuillez vous connecter au site Web indiqué ci-dessus. Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.

Procédure pour allumer l'équipement (ON)

Allumez votre moniteur en premier, ensuite allumez votre ordinateur.

■ Logiciel du Pilote de l'écran tactile

Le peut ne pas démarrer quand vous allumez votre micro-ordinateur en appuyant sur l'écran tactile.

Le logiciel du p suivant le mode d'économie d'énergie dépendant du BIOS de votre ordinateur. Dans ce cas, veuillez désactiver la fonction d'économie d'énergie.

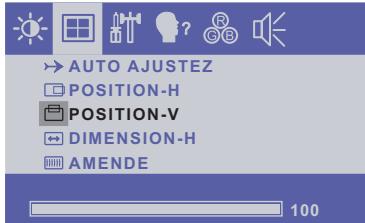

Utilisation du moniteur

Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 22 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails, voir page 15, AJUSTEMENTS DE L'ÉCRAN.

① Appuyez sur la touche MENU pour afficher les réglages à l'écran. Des pages additionnelles du Menu peuvent être visualisées en utilisant les touches △ / ▽.

② Sélectionnez la page de menu où se trouve l'icône de l'ajustement désiré. Utilisez ensuite les touches SELECT pour mettre en surbrillance l'icône du réglage souhaité. ③ Utilisez ensuite les touches △/▽ pour effectuer les ajustements ou réglages appropriés. ④ Appuyez sur la touche MENU pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Par exemple, , sélectionnez l'option Configuration dans le Menu. Puis, sélectionnez POSITION-V en utilisant les touches SELECT.

Utilisez ensuite les touches △ et ▽ . La position verticale de l'image entière doit changer pendant que vous effectuez l'opération.

Appuyez sur la touche MENU pour terminer et les modifications sont enregistrées en mémoire.

Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le délai défini pour l'OSD DELAI D'INACTIVITE. Vous pouvez également utiliser la touche MENU pour retourner au Menu précédent et fermer la fenêtre OSD. Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu. Les ajustements pour POSITION-H/V, DIMENSION-H et AMENDE sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique à toutes les fréquences de signal.

• Ajustez la luminosité quand vous utilisez le moniteur dans une pièce si vous sentez que l'écran est trop lumineux.

Direct

Vous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

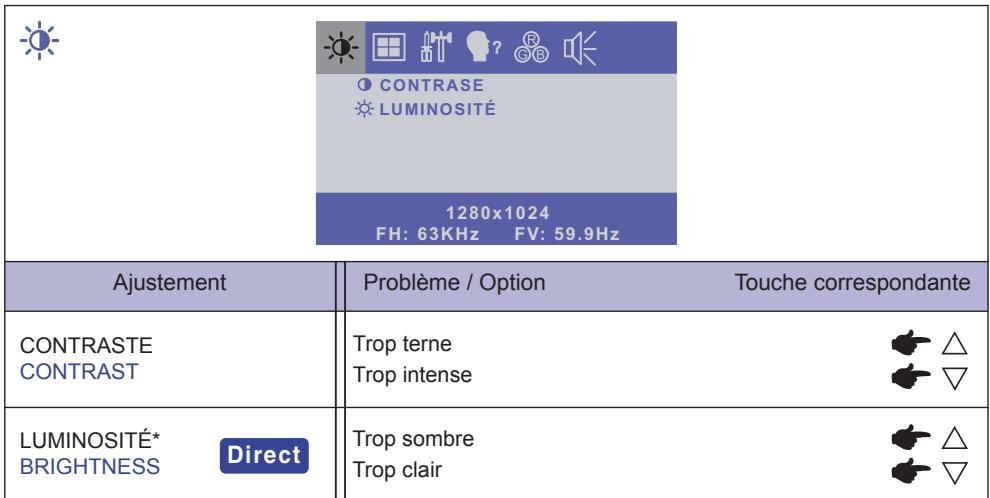

LUMINOSITÉ : Appuyez sur la touche lorsque le Menu n'est pas affiché. - CONTRASTE : Appuyez sur la touche ∇ lorsque le Menu n'est pas affiché.

Direct

• MODE VERROUILAGE :

Appuyez sur le bouton MENU pour faire apparaître le menu OSD. Appuyez une nouvelle fois et tout en mainte eur.

• Le menu OSD ne s'affiche pas lorsque l'OSD est bloqué. Appuyez une nouvelle fois et tout en mainte ur.

Ensuite, le Menu OSD est affiché.

Ajustement	Problème / Option
POWER	LOCK	Le bouton d'alimentation est verouillé.
	UNLOCK	Le bouton d'alimentation est deverouillé.
OSD	LOCK	Le Menu OSD est verouillé.
	UNLOCK	Le Menu OSD est deverouillé.

• Désactivation de la fonction « TACTILE »

ON lorsque le menu ne s'affiche pas ; le message « FONCTION TACTILE DÉSACTIVÉE » apparaît dans le coin supérieur droit de votre écran.

OFF pendant environ 5 secondes lorsque le menu ne s'affiche pas, jusqu'à ce que le message « FONCTION TACTILE DÉSACTIVÉE » disparaisse.

Entrée analogue seulement.	→ AUTO AJUSTEZ POSITION-H POSITION-V DIMENSION-H AMENDE
Ajustement	Problème / Option Touche correspondante
AUTO AJUSTEZ *1 AUTO ADJUST	Ajustement de POSITION-H/V, DIMENSION-H et AMENDE automatiquement.
POSITION-H H-POSITION	Trop à gauche Trop à droite
POSITION-V V-POSITION	Trop BASSE Trop haute

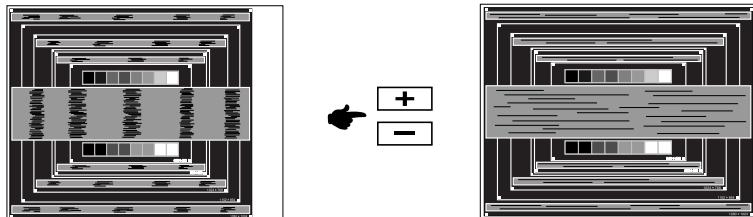

DIMENSION-H *2 H-SIZE	Trop étroite Trop large

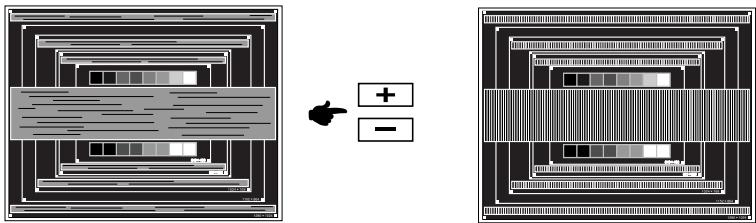

AMENDE *2 FINE	Pour corriger le scintillagement des caractères ou des lignes

Pour des résultats optimaux, utilisez la fonction Autoréglage avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 15.

Direct

Vous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• AUTO AJUSTEZ : Appuyez sur la touche SELECT lorsque le Menu n'est pas affiché.

Ajustement	Problème / Option	Touché correspondante
OSD POSITION-H OSD H-POSITION	OSD trop à gauche OSD trop à droite	△ △ △
OSD POSITION-V OSD V-POSITION	OSD trop BASSE OSD trop haute	△ △ △
OSD DELAI D'INACTIVITE OSD TIMEOUT	You pouvez régler la durée d'affichage de l'OSD entre 5 et 60 secondes.	△ △ △
RESTAURATION RESET	Les données prérangées à l'usine sont restaurées.
ENTREE CHOISI INPUT SELECT	VGA	Sélectionnez l'entrée analogue.
	DVI	Sélectionnez l'entrée numérique.
Lorsqu'une seule des deux entrées de signal est connectée à la source signal, celle connectée est automatiquement sélectionnée. La fonction Sélection d'entrée n'est pas disponible si'il n'y a pas de d'entrée de signal depuis le connecteur sélectionné ou pendant le mode de gestion d'énergie.

?	ENGLISH	ESpañOL	FRANÇAIS	日本語	DEUTSCH	繁体字	ITALIANO
	ITALIANO	简体字
Ajustement	Problème / Option Touche correspondante
OSD LINGUE OSD LANGUAGE	ENGLISH	Anglais	ESPÁÑOL	Espagnol
	FRANÇAIS	François	日本語	Japonais
	DEUTSCH	Allemand	繁体字	Chinois Traditionnel
	ITALIANO	Italien	简体字	Chinois simplifié

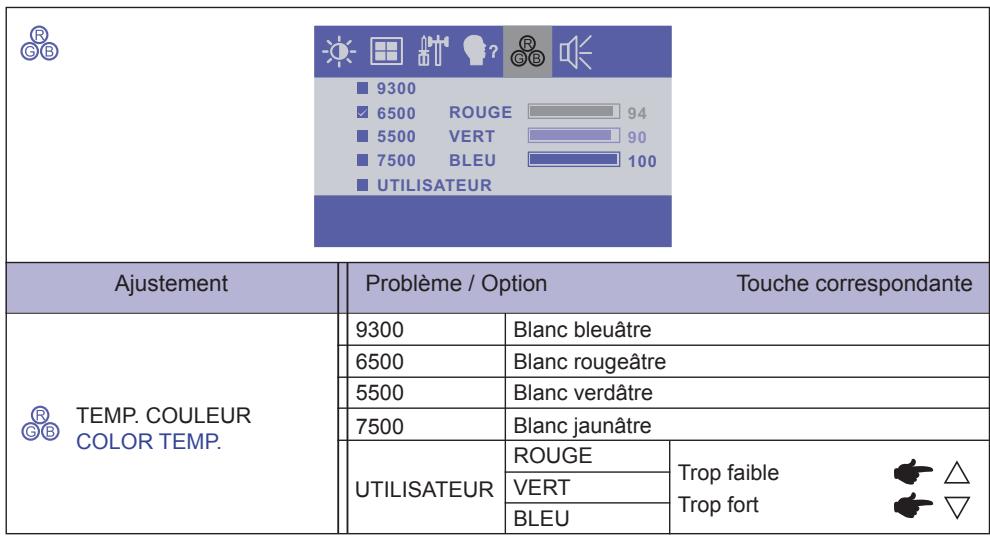

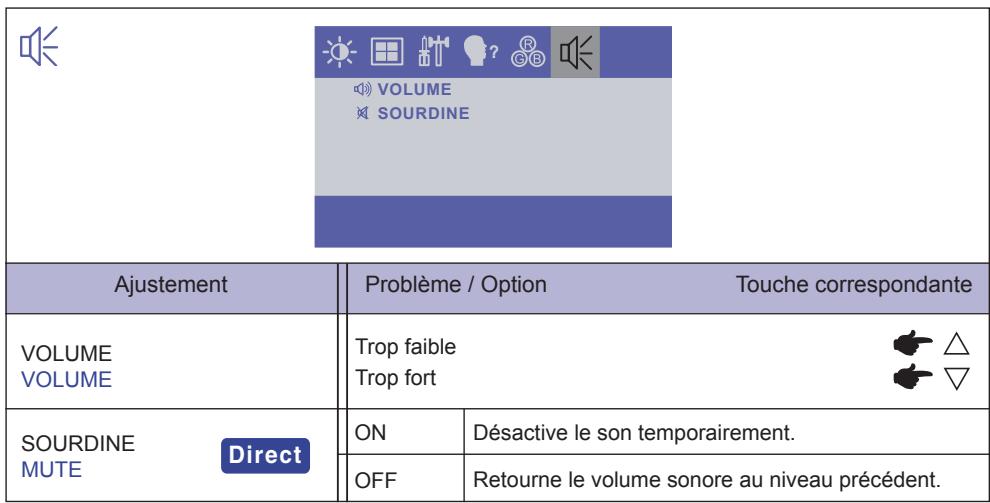

Direct

Vous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• SOURDINE : Appuyez sur la touche lorsque le Menu n'est pas affiché.

: SOURDINE ON

: SOURDINE OFF

Ajustements de l'écran

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogique est sélectionnée.

• Les différents calibrages de l'écran sont décrits dans ce manuel pour permettre de régler la position de l'image, minimiser le scintillement et ajuster la netteté afin d'adapter l'affichage au type d'ordinateur que vous utilisez.
• Ce moniteur a été conçu pour assurer la meilleure performance à la résolution 1920 x 1080, mais ne peut pas afficher les meilleurs résultats à moins de 1920 x 1080 car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est alors recommandée en utilisation normale. L'affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l'image est étirée, ce qui est dû au processus de l'élargissement de l'écran. Il est préférable d'ajuster la position et la fréquence de l'image avec les commandes du moniteur plutôt qu'avec les logiciels ou les outils de l'ordinateur. Procédez aux ajustements après au moins 30 minutes de travail du moniteur.
• Des réglages supplémentaires peuvent être nécessaires après l'ajustement automatique selon la résolution ou la fréquence de signal utilisée. L'ajustement automatique peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, un réglage manuel est nécessaire.

L'écran peut être ajusté de deux manières : soit par ajustement automatique de la POSITION, de la DIMENSION-H et de la PHASE, soit par ajustement manuel de chacune de ces fonctions.

Effectuez l'ajustement automatique en premier lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution a été changée. Si l'écran est flou ou scintille, ou si l'image n'est pas cadrée correctement à l'écran après l'ajustement automatique, un cadrage manuel est nécessaire. Ces deux réglages doivent être effectués à l'aide de la mire d'ajustement de l'écran (Test.bmp) que l'on peut télécharger depuis le site Web Iiyama (http://www.iiyama.com).

Ajustez l'affichage en suivant la procédure ci-dessous pour obtenir l'image désirée.

Ce manuel explique comment effectuer les réglages sous Windows 95/98/2000/Me/XP/Vista/7.

① Affichez l'image à la résolution optimale. ② Ouvrez le fichier Test.bmp (mire d'ajustement de l'écran) comme papier peint.

• Consultez la documentation appropriée pour le faire. Le fichier Test.bmp est prévu pour une résolution de 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue des paramètres du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre « Étirer le papier peint du bureau à la taille de l'écran ».

[Mire d'ajustement]

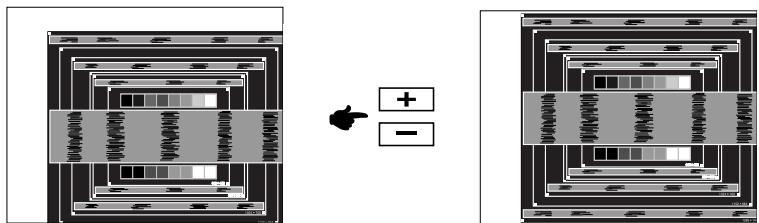

③ Appuyez sur la touche SELECT. (AUTO AJUST) ④ Ajustez l'image manuellement en suivant les instructions ci-dessous lorsque l'écran est flou ou scintille, ou bien l'image n'est pas cadrée correctement après un ajustement automatique. ⑤ Ajustez la POSITION-V de sorte que le haut et le bas de l'image soient bien cadrés à l'écran.

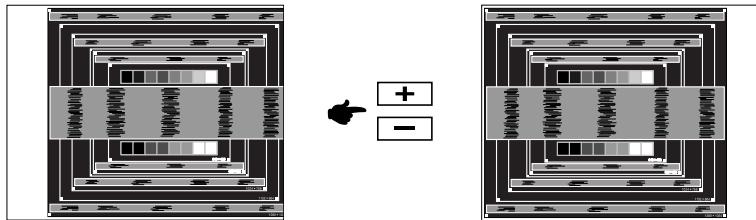

⑥ Ajustez la POSITION-H de sorte que le côté gauche de l'image soit sur le bord gauche de l'écran.

2) Étirez le côté droit de l'écran vers le bord droit de l'écran en réglant la DIMENSION-H.

■ Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant l'ajustement de la DIMENSION-H, revenez aux étapes 1) et 2). Une autre manière de faire le réglage de la DIMENSION-H est d'ajuster les motifs zébrés verticaux de la mire. L'image peut scintiller pendant l'ajustement de la DIMENSION-H, de la POSITION-H et de la POSITION-V. Dans le cas où l'image serait plus grande ou plus petite que la zone d'affichage après le réglage de la DIMENSION-H, reprenez les étapes à partir de l'étape ③.

⑦ Ajustez la FINE pour corriger les perturbations horizontales, le scintillement ou la netteté en utilisant la mire d'ajustement.

En cas de fort scintillement ou de manque de netteté sur une partie de l'écran, répétez les étapes ⑥ et ⑦ car l'ajustement de la DIMENSION-H peut ne pas avoir été effectué correctement. Si le scintillement ou le manque de netteté persiste, réglez le taux de rafraîchissement de l'ordinateur sur une fréquence basse (60 Hz) et reprenez les réglages à partir de l'étape ③. Réglez la POSITION-H si la position horizontale s'est déplacée pendant le réglage de l'AMENDE.

⑧ Réglez la luminosité et la couleur pour obtenir l'image souhaitée après avoir complété le calibrage de la DIMENSION-H et de l'AMENDE.

Une fois les réglages terminés, remettez votre papier peint favori.

Système d'économie d'énergie

Lorsque votre ordinateur n'est pas utilisé, la fonction de gestion de l'alimentation réduit automatiquement la consommation électrique de l'écran.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Un mode d'économie d'énergie est disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

Mode d'économie d'énergie

Quand les signaux de synchronisation H / synchronisation V / synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 2 W. L'écran devient noir. À partir du mode d'économie d'énergie, l'image réapparaît après quelques secondes en touchant de nouveau le clavier ou la souris.

Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommandé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité. Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'économie d'énergie peut ne pas fonctionner normalement.

Dépannage

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuez les réglages décrits en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante dans ou si le problème persiste.
3. Si vous rencontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Contrôle

L'image n'apparaît pas.

Le câble d'alimentation est-il correctement branché ? L'interrupteur marche-arrêt est-il sur ON ? Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne. Si l'économiseur d'écran est activé, toucher la souris ou l'écran. Augmenter le contraste et/ou la luminosité. L'ordinateur est-il allumé ? Le câble de signal est-il correctement branché ? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ? Si le moniteur est en mode Économie d'énergie, toucher la souris ou l'écran.

② L'écran n'est pas synchronisé.

Le câble de signal est-il correctement branché ? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ? Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur ?

③ L'écran n'est pas centré.

Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

L'écran est trop lumineux ou trop sombre.

Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur ?

⑤ L'écran tremble.

La tension d'alimentation est-elle

Les paramètres des signaux de l'ordinateur sont-ils ?

⑥ Pas de son.

L'équipement audio (ordinateur, etc.) est en marche. Le câble audio est correctement connecté. Augmentez le volume. Le mode Muet est désactivé (OFF). Le niveau de sortie de l'équipement audio est conforme aux spécifications du moniteur.

⑦ Le son est trop fort ou trop faible.

Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.

(8) L'audition d'un bruit parasite.

Le câble audio est correctement connecté.

L'écran tactile ne répond pas.

Avez-vous vérifié que le câble USB est bien connecté à sa fiche ?

Avez-vous vérifié que le pilote est bien installé ?

Aucune action au toucher (pas de changement de position).

Avez-vous vérifié que la fonction de calibration a été installée convenablement ?

Informations de recyclage

Pour une meilleure protection de l'environnement, ne disposez pas de votre moniteur avec vos ordures ménagères. Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de votre moniteur.

Annexe

Le design et les spécifications techniques peuvent être sujets à modifications sans préavis.

Caractéristiques techniques

Ecran Tactile	Système d'affichage	Technologie capacitive projetée
	La transmission de la lumière	90%
	Système de Communication	Transfert par sortie série USB
Catégorie de taillie		32"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale : 31,55" (80cm)
	Taille du point	0,364 mm H × 0,364 mm V
	Luminosité	315cd/m² (Typique: Avec Ecran tactile)
	Rapport de contraste	3000 : 1 (Typique: Avec Ecran tactile)
	Angle de vue	Horizontal: 178 degrés, Vertical: 178 degrés (Typique)
	Temps de réponse	6,5ms (Gris au Gris, Typique)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontale : 31,47-67,50 kHz, Verticale : 47-63 Hz
Résolution maximale		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Port Série		RS-232C In/Out
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positif Digital : Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		1,0 Vrms maximum
Prise Casque		Prise mini 3,5 mm (stéréo)
Haut-parleurs		8W x 2 (haut-parleurs stéréo)
Taille d'écran maximaile		698,4 mm L × 392,8 mm H / 27,5" L × 15,5" H
Alimentation		100-240 VAC, 50/60 Hz, 1,2A
Puisance absorbée*1		65W typique, Mode d'économie d'énergie : 2 W maximum
Dimensions / Poids net		786,0 × 480,5 × 69,0mm / 30,9 × 18,9 × 2,7" (L×H×P) 16,2kg / 35,7lbs
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 20 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 10 à 90% (sans condensation)
Homologation		CE, TÜV-Bauart, IPX1*2

NOTEZ *1 : Les périphériques USB et l'équipement audio ne sont pas connectés.

*² Conforme au standard IPX1 : uniquement la face avant.

Fréquences de synchronisation

Mode video		Fréquence horizontal	Fréquence vertical	Horloge à points
VESA	VGA 640 × 480	31,469kHz	59,940Hz	25,175MHz
	SVGA 800 × 600	35,156kHz	56,250Hz	36,000MHz
		37,879kHz	60,317Hz	40,000MHz
	XGA 1024 × 768	48,363kHz	60,004Hz	65,000MHz
	1280 × 720	44,720kHz	60,000Hz	74,500MHz
	1280 × 768	47,776kHz	59,870Hz	79,500MHz
	1280 × 960	60,000kHz	60,000Hz	108,000MHz
	SXGA 1280 × 1024	63,981kHz	60,020Hz	108,000MHz
	1366 × 768	47,712kHz	59,790Hz	85,500MHz
	WXGA+ 1440 × 900	55,935kHz	59,887Hz	106,500MHz
	WSXGA+ 1680 × 1050	65,290kHz	59,954Hz	146,250MHz
	Full HD 1920 × 1080	67,500kHz	60,000Hz	148,500MHz
