| Type de produit | Écran tactile LCD |
| Marque | IIYAMA |
| Modèle | PROLITE T2451MTS |
| Diagonale de l'écran | 23,6 pouces (60 cm) |
| Résolution maximale | 1920 × 1080 pixels |
| Technologie de la dalle | a-Si TFT matrice active |
| Luminosité typique | 260 cd/m² |
| Contraste typique | 1000:1 (ACR disponible) |
| Temps de réponse | 5 ms (typique), 2 ms (gris à gris) |
| Angle de vue (horizontal/vertical) | 85° / 80° (typique) |
| Haut-parleurs intégrés | 2 × 2 W stéréo |
| Connecteurs d'entrée vidéo | VGA (D-Sub 15 broches), DVI-D 24 broches, HDMI (x2) |
| Connecteurs supplémentaires | USB (pour écran tactile), prise audio 3,5 mm (entrée et casque) |
| Stylet tactile | Intégré dans le moniteur |
| Alimentation | 100-240 V AC, 50/60 Hz |
| Consommation électrique (typique) | 24 W |
| Consommation en veille | Moins de 0,5 W |
| Dimensions (avec support plié) | 556,0 × 403,5 × 122,5 mm |
| Poids net | 5,6 kg |
| Inclinaison | 5° à 37° vers le haut |
| Norme de montage VESA | 100 × 100 mm |
| Fonctions d'image | Réglage automatique, i-Style Color, ACR, ECO Mode, OD |
| Sécurité | Trou de verrouillage Kensington, verrouillage OSD et interrupteur |
| Entretien de l'écran | Chiffon doux et sec ; éviter solvants, produits abrasifs |
| Conditions de fonctionnement | Température : 5 à 35 °C, humidité : 10 à 80 % sans condensation |
FOIRE AUX QUESTIONS - PROLITE T2451MTS IIYAMA
Questions des utilisateurs sur PROLITE T2451MTS IIYAMA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Écran tactile au format PDF gratuitement ! Retrouvez votre notice PROLITE T2451MTS - IIYAMA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PROLITE T2451MTS de la marque IIYAMA.
MODE D'EMPLOI PROLITE T2451MTS IIYAMA
Merci d'avoir choisi le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.
FRANÇAIS
Ce moniteur LCD est conforme aux spécifications des directives EC 2004/108/EC, aux directives EMC sur les basses tensions 2006/95/EC et directives ErP 2009/125/EC.
La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique basse tension.
IIYAMA CORPORATION: Breguetlaan 8, 1438BC Oude Meer The Netherlands
Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : http://www.iiyama.com.
- Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.
■ Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.
En tant que partenaire du programme ENERGY STAR ^® , iiyama a déterminé que ce produit répondait aux directives pour l'économie d'énergie édictées par ENERGY STAR ^® .
TABLE DES MATIERES
POUR VOTRE SECURITE....1
CONSIGNES DE SECURITE....1
REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD) ..3
SERVICE CLIENT ....3
ENTRETIEN 3
AVANT D'UTILISER LE MONITEUR....4
FONCTIOS....4
VÉRIFICATION DU CONTENU DE L'EMBALLAGE ....4
COMMANDES ET CONNECTEURS ....5
CONNEXION DE VOTRE MONITEUR 6
MISE EN ROUTE DE L'ORDINATEUR....7
RÉGLAGE DE L'ANGLE DE VISION 8
UTILISATION DU MONITEUR 9
MENU DES PARAMÈTRES DE RÉGLAGE....10
AJUSTEMENTS DE L'ÉCRAN....16
SYSTÈME D'ÉCONOMIE D'ÉNERGIE....19
DEPANNAGE 20
INFORMATIONS DE RECYCLAGE....21
ANNEXE....22
CARACTÉRISTIQUES TECHNIQUES ......22
DIMENSIONS....23
FRÉQUENCES DE SYNCHRONISATION....23
CONSIGNES DE SECURITE
AVERTISSEMENT
MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL
En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.
NE JAMAIS OUVRIR LE BOITIER
Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.
NE PAS INTRODUIRE D'OBJETS DANS LE MONITEUR
N'insérez pas d'objets solides ou liquides tel que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.
INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE
Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.
NE PAS UTILISER SON MONITEUR PRES DE L'EAU
N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus - cela peut engendrer un incendie ou un choc électrique.
UTILISER LA TENSION SECTEUR SPECIFIEE
Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifiée. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.
PROTECTION DES CABLES
Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.
CONDITIONS CLIMATIQUES DEFAVORABLES
Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.
ATTENTION
INSTALLATION
Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.
NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE
Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurez de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.
MAINTENIR UNE BONNE VENTILATION
Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du châssis seront obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.
DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR
Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.
DEBRANCHEZ LE MONITEUR
Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.
TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE
Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.
NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES
Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.
LORS DE L'INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR
Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.
NE PAS UTILISER LE MONITEUR PENDANT 24 HEURES DE SUITE
Le moniteur n'est pas conçu pour fonctionner pendant 24 heures de suite, n'utilisez pas le moniteur pendant 24 heures de suite.
AUTRES
RECOMMANDATIONS D'USAGE
Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l'écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.
REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)
Les symptômes suivants n'indique pas qu'il y a un problème, c'est normal:
NOTEZ
■ Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
■ De part de la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaître le clignotement.
■ La luminosité peut être légèrement inégale selon la configuration de bureau utilisée.
En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures.
■ Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétro éclairage quand l'écran est sombre, scintille ou ne s'éclaire pas. Ne jamais essayez de le remplacer vous même.
SERVICE CLIENT
NOTEZ
■ Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après vente d'iiyama pour conseil ou pour remplacer l'emballage.
ENTRETIEN
AVERTIS- SEMENT
■ Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.
CAUTION
■ Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.
NOTEZ
■ Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD.
■ L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD:
Diluant Nettoyants en atomiseur
Essence Cire
Nettoyants brasifs Solvants acides ou alcalins
■ Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.
BOITIER
Eliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.
ECRAN LCD
Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilisez pas de papier tissé car cela endommagera l'écran LCD.
FONCTIOS
◆ Résolutions prises en charge jusqu'à 1920 × 1080
Contraste élevé 1000:1 (Typique), Fonction d'ACR disponible / Luminosité 260cd/m² (Typique) / Temps de réponse rapide 5ms (Typique)
Lissage numérique des caractères
◆ Configuration automatique
◆ Haut-parleurs stéréo 2 haut-parleurs stéréo 2 W
Conforme au Plug & Play VESA DDC2B
Conforme à Windows® 95/98/2000/Me/XP/Vista/7
- Économie d'énergie (conforme à ENERGY STAR® et VESA DPMS)
Conforme au standard de montage VESA (100 mm x 100 mm)
- Trou clé pour verrouillage de sécurité
VÉRIFICATION DU CONTENU DE L'EMBALLAGE
Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est détérioré, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.
■ Câble d'alimentation*1
■ Câble de signal D-Sub
■ Câble DVI-D
Câble USB
■ Câble audio
■ Stylet Tactile (Intégré dans le moniteur)
■ Guide de sécurité
■ Guide de démarrage rapide
ATTENTION
* La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.

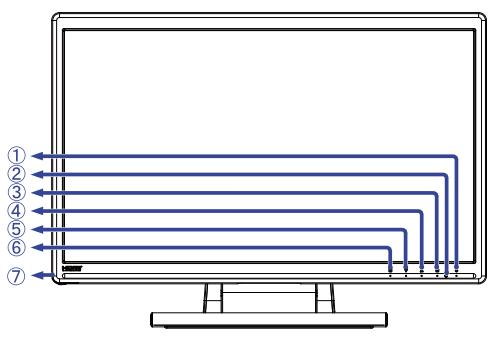

COMMANDES ET CONNECTEURS
① Commutateur d'alimentation ( ⏻ )
② Voyant d'alimentation
NOTEZ
Bleu : Fonctionnement normal
Orange : Économie d'énergie
③ Touche Choisi / Entrée ( 2 )
④ Touche Défilement vers le haut / Réglage audio ( ▲ )
⑤ Touche Défilement vers le bas / i-Style Color (▼)
⑥ Touche Menu (1)
⑦ Stylet Tactile

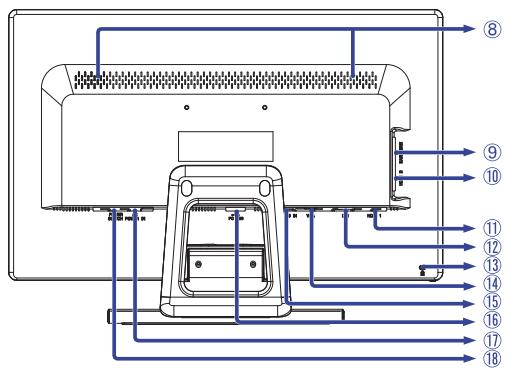

⑧ Haut-parleurs
⑨ Prise Casque (EARPHONE)
⑩ Connecteur de HDMI (HDMI2)
⑪ Connecteur de HDMI (HDMI1)
⑫ Connecteur de DVI-D 24 broches (DVI)
⑬ Trou clé pour verrouillage de sécurité
NOTEZ
Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.
⑭ Connecteur de D-Sub mini 15 broches (VGA)
⑮ Connecteur audio (AUDIO IN)
⑯ Connecteur de USB (PC USB)
⑰ Connecteur d'alimentation secteur (AC POWER IN)
⑱ Interrupteur secteur (POWER SWITCH)
CONNEXION DE VOTRE MONITEUR
① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Connectez l'ordinateur au moniteur avec le câble de signal.
③ Brancher l'ordinateur au moniteur à l'aide le câble USB.
④ Connectez le moniteur à l'équipement audio avec le câble audio pour ordinateur lors de l'utilisation des fonctions audio.
⑤ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique.
⑥ Allumez votre écran (Interrupteur secteur et Commutateur d'alimentation) et votre ordinateur.
NOTEZ
■ Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.
■ Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis.
■ Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.

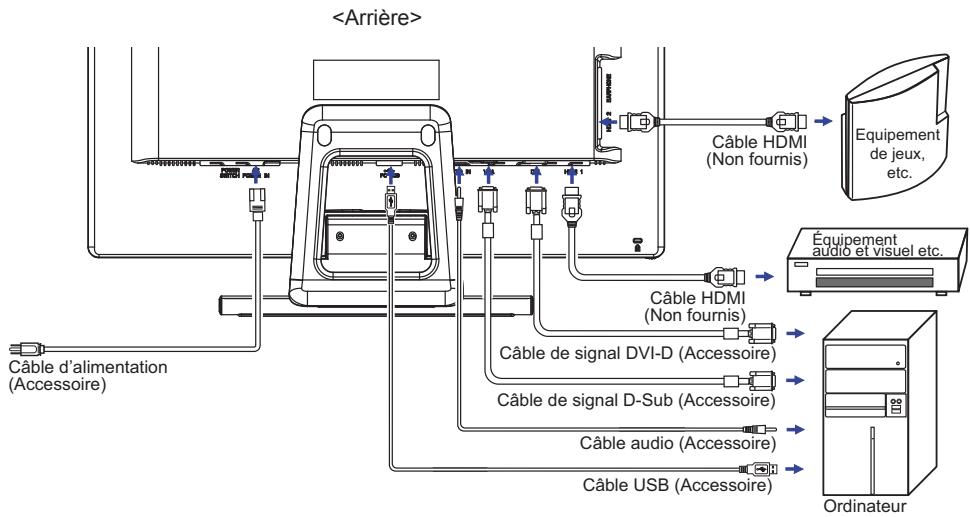

[Exemple de connexion]
■ Fréquences du signal
Passez aux fréquences souhaités détaillles à la page 23 "FRÉQUENCES DE SYNCHRONISATION".
- Plug & Play Windows 95/98/2000/Me/XP/Vista/7
Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le câble qui vous a été fournie, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista/7. Le fichier d'information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peuvent être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com
NOTEZ
■ Pour plus d'informations sur le téléchargement du pilote pour votre moniteur f'écran tactile, veuillez vous connecter au site Web indiqué ci-dessus.
■ Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.

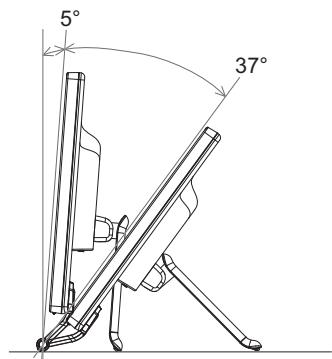

RÉGLAGE DE L'ANGLE DE VISION
■ Pour une vision optimale, il est recommandé de regarder le moniteur bien en face.
■ Tenez le cabinet et déplacez le stand afin que le moniteur ne bascule pas lorsque vous changez l'angle de vision du moniteur.
■ Vous pouvez ajuster l'angle du moniteur jusqu'à 5 à 37 degrés vers le haut.
NOTEZ
■ Ne touchez pas l'écran LCD lorsque vous réglez l'angle. Cela pourrait endommager ou casser l'écran LCD.
■ Faites très attention à ne pas vous pincer les doigts ou les main lors du réglage de l'angle.
Au déballage du moniteur, le support est plié. Si vous l'utilisez dans cet état, le moniteur peut causer une blessure s'il tombe ou est renversé.
Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 23 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 16, AJUSTEMENTS DE L'ÉCRAN.

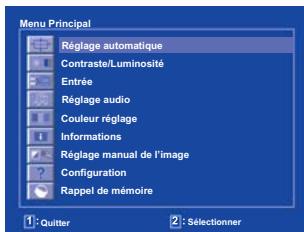

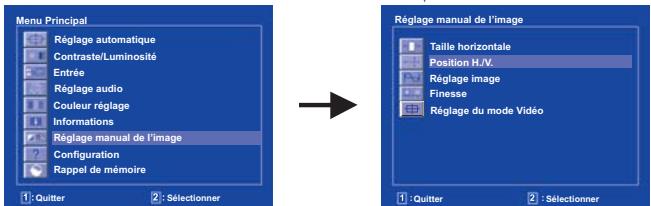

① Appuyez la touche ① pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches ▲ / ▼.
③ Appuyez la touche ② à nouveau. Utilisez ensuite les touches ▲ / ▼ pour effectuer les ajustements ou réglages appropriés.
④ Appuyez la touche ① pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.
Par exemple, pour corriger la position verticale, sélectionnez l'élément Configuration d'image du Menu, puis appuyez la touche ②. Puis, sélectionnez ←→ (Position H./V.) en utilisant les touches
vous effectuez l'opération.
NOTEZ
■ Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le délai défini pour la Interruption OSD. La touche ① peut également être utilisée pour fermer rapidement la fenêtre OSD.
■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu.
■ Les ajustements pour Position H./V., Horloge et Phase sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.
MENU DES PARAMÈTRES DE RÉGLAGE
| Réglage automatiqueAuto Image AdjustEntrée Analogique Seulement |  Réglage automatique | |
| Ajustement | Problème / Option | Touche correspondante |
| Réglage automatique *Auto Image AdjustDirect | Ajustement de Position H./V., Horloge et Phase automatiquement. | |
* Pour les meilleurs résultats, utilisez Réglage automatique avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 16.
Direct
Lous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
- Réglage automatique : Appuyez la touche ▼ pendant environ 2 secondes successivement lorsque le Menu n'est pas affiché.
| Contraste/LuminositéContrast/Brightness |  Contraste/Luminosité | ||
| Ajustement | Problème / Option | Touche correspondante | |
| Contraste *3Contrast | Trop terneTrop intense | ||
| Luminosité *1,2,3Brightness | Trop sombreTrop clair | ||
| ACR *2,3ACR | Eteint | Ratio de Contraste Typique. | |
| Allumé | Augmentation du Réglage de Ratio de Contraste. | ||
| ECO Mode *3ECO Mode | Eteint | Normal | |
| 1 | La luminosité du back-light (Retro éclairage) est réduite. | ||
| 2 | La luminosité du back-light (Retro éclairage) est réduite plus qu'en 1. | ||
| 3 | La luminosité du back-light (Retro éclairage) est réduite plus qu'en 2. | ||
| ODOD | Arrêt/1/2/3/4/5Il améliorera le temps de réponse de niveau gris du panneau d'affichage à cristaux liquides.Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse. | ||
*1 Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez que l'écran est trop lumineux. Impossible à sélectionner quand ACR est activé.
*² La Luminosité et ACR ne peut s'activer simultanément avec ECO Mode activé.
*3 Le Contraste, la Luminosité, ACR et le réglage de ECO Mode sont désactivés lorsque i-Style Color a été sélectionné.
| Entrée Input Select | Direct | Entrée | |
| Ajustement | Problème / Option | Touche correspondante | |
| Entrée Input Select | VGA | Sélectionnez l'entrée VGA. | |
| DVI | Sélectionnez l'entrée DVI. | ||
| HDMI1 | Sélectionnez l'entrée HDMI1. | ||
| HDMI2 | Sélectionnez l'entrée HDMI2. | ||
| Auto | Rechercher une source d'entrée disponible et sélectionner automatiquement. | ||
| NOTEZ La source d'entrée est fixe, non choisie automatiquement si VGA, DVI, HDMI1 et HDMI2 qui sont choisis. | |||
Direct
Lous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
- Entrée : Appuyez la touche ② lorsque le Menu n'est pas affiché.
Réglage audio Direct Audio Adjust  Réglage audio | ||
| Ajustement | Problème / Option Touche correspondante | |
| Volume Volume | Trop faible  Trop fort | |
| Muet Mute | Renvoyaz le volume sain au niveau précédent. | |
| Arrêtez le bruit temporairement. | ||
| HDMI Audio * HDMI Audio | Line-In | Choisissez la LIGNE DANS l'entrée. |
| HDMI | Choisissez la HDMI l'entrée. | |
* Accessible seulement si l'entrée HDMI a été selectionné.
Direct
Lous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
- Réglage audio: Appuyez la touche ▲ lorsque le Menu n'est pas affiché.
- Muet: Appuyez la touche ▲ pendant environ 2 secondes successivement lorsque le Menu n'est pas affiché.
et s'enclenchent en appuyant successivement sur le bouton ▲.
| Couleur réglageColor Adjust |  Couleur réglage | ||
| Ajustement | Problème / Option Touche correspondante | ||
| Froid Cool | Blanc bleuâtre | ||
| Normal Normal | Blanc rougeâtre | ||
| Chand Warm | Blanc verdâtre | ||
| Couleur utilisateurUser Color | Rouge | Trop faible [28KT]  Trop fort   | |
| Vert | |||
| Bleu | |||
| i-Style Color i-Style Color | Direct | Standard | Pour l'environnement de fenêtre général et le réglage par défaut du moniteur. |
| Seux | Pour l'environnement de jeu de PC. | ||
| Cinéma | Pour l'environnement de film et de vidéo. | ||
| Paysage | Pour l'affichage d'images de paysage en extérieur. | ||
| Texte | Pour l'édition de texte et l'affichage en environnement de traitement de texte. | ||
Direct
Lous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
- i-Style Color: Appuyez la touche ▼ lorsque le Menu n'est pas affiché.
*1 Entrée Analogique Seulement.
*2 Se reporter à la section AJUSTEMENTS DE L'ECRAN page 16.
*3 Une image peut apparaître au centre de l'écran avec un format de 4:3, 5:4 ou 16:10 Lorsque la résolution vidéo d'entrée est 4:3, 5:4 ou 16:10.
| InformationsInformation | [DSWT] | Informations | [TATK] | [306K] | |
| Informations | Affiche les informations sur le signal d'entrée actuel de la carte graphique dans votre ordinateur. | ||||
| Fréquence H.: | 67.56KHz | ||||
| Fréquence V.: | 60.0Hz | ||||
| Résolution: | 1920 x 1080 | ||||
| Horloge de pixels: | 148.5MHz | ||||
| Numéro de modèle: | PL2451MT | ||||
| 1) Quitter | NOTEZ Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement. | ||||
| Réglage manual de l'image Manual Image Adjust | Réglage manual de l'image | ||||
| Ajustement | Problème / Option Touche correspondante | ||||
 Horloge *1Clock |  Trop étroiteTrop large  | ||||
 Position H./V. *1,2H./V. Position | Position H. | Trop à gaucheTrop à droite  | |||
F  on V. | Trop basseTrop haute  | ||||
 Phase *1Phase | Pour corriger le scintillement descaractères ou des lignes  | ||||
 FinesseSharpness | Ajustement de la qualité de l'image àdesrésolutions inférieur à 1920 x 1080. Vouspouvez modifier la qualité de l'image (3 schritte).  | ||||
 Réglage du mode VidéoVideo Mode Adjust | Plein écran | Affichage plein écran | |||
| Sur écran | Extension d'affichage | ||||
| Format de l'image *3 | Extension de proportion d'affichage | ||||
| Configuration Setup Menu | Configuration | ||||
| Ajustement | Problème / Option Touche correspondante | ||||
 Langue Language Select | English | Anglais | Suomi | Finlandais | |
| Français | Français | 日本語 | Japonais | ||
| Deutsch | Allemand | 简体中文 | Chinois simplifié | ||
| Español | Espagnol | 繁體中文 | Chinois traditionnel | ||
| Italiano | Italien | ||||
 Position OSD OSD Position | Position H. | OSD trop à gaucheOSD trop à droite | |||
| Position V. | OSD trop basseOSD trop haute | ||||
 Interruption OSD OSD Time Out | Vous pouvez régler la durée d'affichage de l'OSD entre 5 et 60 secondes. | ||||
 Arrière plan OSD OSD Background | Allumé | Renvoyez le fond d'OSD. | |||
| Eteint | Le fond d'OSD est rendu transparent. | ||||
 LED LED | Allumé | La Voyant d'alimentation est allumée. | |||
| Eteint | La Voyant d'alimentation est éteinte. | ||||
| NOTEZ Eteignez le Voyant d'alimentation si la lumière vous dérange. | |||||
| Rappel de mémoireMemory Recall |  Rappel de mémoire | |
| Ajustement | Problème / Option | Touche correspondante |
| Rappel de mémoireMemory Recall | Les données préréglées à l’usine sont restaurées. | |
- Mode Verrouillage
- Le verrouillage de l'OSD sera activé, lorsque vous appuyez sur les touches ① et ▲ pendant environ 10 secondes. Si vous tentez d'accéder à l'OSD en appuyant sur l'une des touches ①, ▼, ▲ ou ②, le massage « OSD verrouillé » apparaîtra sur l'écran.
- Le verrouillage de l'OSD sera désactivé, lorsque vous appuyez sur les boutons ① et ▲ à nouveau pendant 10 secondes.
- Le verrouillage d'interrupteur d'alimentation sera activé, lorsque vous appuyez sur les boutons ① et pendant 10 secondes. Le verrouillage de l'interrupteur d'alimentation signifie qu'il sera impossible d'éteindre le moniteur lorsque l'interrupteur est verrouillé. Si vous appuyez sur l'interrupteur, le massage « l'interrupteur verouillé » apparaîtra sur l'écran.
- Le verrouillage d'interrupteur d'alimentation sera désactivé, lorsque vous appuyez sur les boutons ① et ▼ de nouveau pendant environ 10 secondes.
AJUSTEMENTS DE L'ÉCRAN
Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogique est sélectionnée.
■ Dans le manuel sont décrits le réglage de la position de l'image, la réduction du scintillement et l'ajustement de la netteté pour le type d'ordinateur que vous utilisez.
■ Le moniteur a été conçu pour donner la meilleure performance à une résolution de 1920 x 1080, mais ne peut pas fournir les meilleures résolutions à moins de 1920 x 1080, car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est recommandée en utilisation normale.
L'affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l'image est étirée dû au processus d'élargissement de l'écran.
Il est préférable d'ajuster la position et la fréquence de l'image avec les commandes du moniteur, plutôt qu'avec les logiciels ou les utilitaires de l'ordinateur.
■ Procédez aux ajustements après une période d'échauffement de trente minutes au moins.
■ Des ajustements supplémentaires peuvent être nécessaires après la Réglage automatique selon la résolution ou la fréquence du signal.
■ La Réglage automatique peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, des ajustements manuels sont nécessaires.
L'écran peut être ajusté de deux manières. Une manière est l'ajustement automatique pour la Position, l'Horloge et la Phase. L'autre est de faire chacun des ajustements manuellement.
Effectuez la Réglage automatique pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l'écran est flou ou scintille ou si l'image n'est pas cadrée correctement à l'écran après avoir effectué la Réglage automatique, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l'écran (Test.bmp) obtenue sur le site Web de IIYAMA (http://www.iiyama.com).
Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée.
Ce manuel explique les ajustements sous Windows 95/98/2000/Me/XP/Vista/7.
① Affichez l'image à la résolution optimale.
② Ouvrez Test.bmp (mire d'ajustement de l'écran) comme papier peint.
NOTEZ
■ Consultez la documentation appropriée pour le faire.
■ Test.bmp est conçu à une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue du paramètre du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre de « Étirer le papier peint du bureau à la taille de l'écran ».

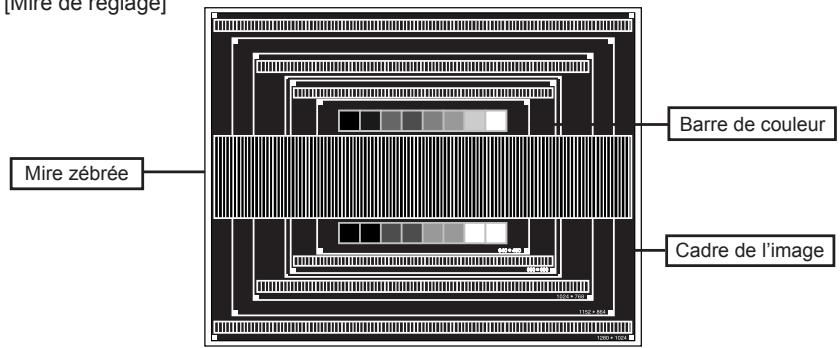

[Mire de réglage]
④ Ajustez l'image manuellement en procédant comme suit lorsque l'écran est flou ou scintille ou l'image n'est pas cadrée correctement à l'écran après avoir effectué la Réglage automatique.
⑤ Ajustez la Position V. de sorte que le haut et le bas de l'image soit bien cadrés à l'écran.

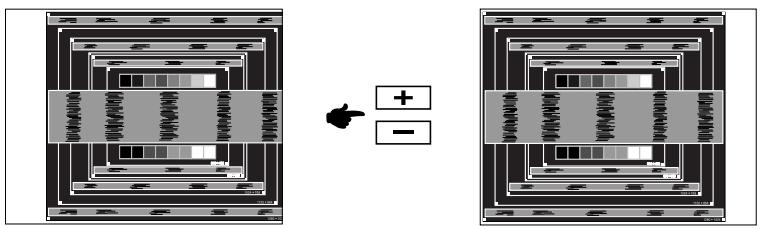

⑥ 1) Ajustez la Position H. afin que le côté gauche de l'image soit sur le bord gauche de l'écran.

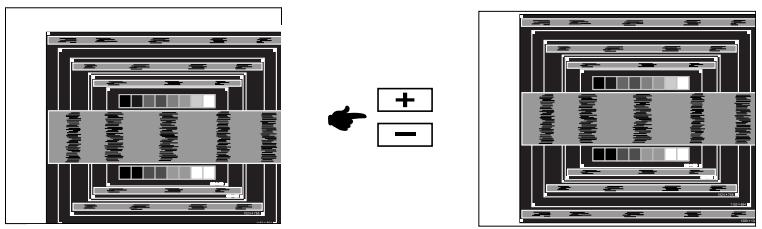

2) Étirez le côté droit du cadre de l'image vers le bord droit de l'écran en réglant l'Horloge.
NOTEZ
■ Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant le réglage de l'Horloge, réglez les étapes 1) et 2).

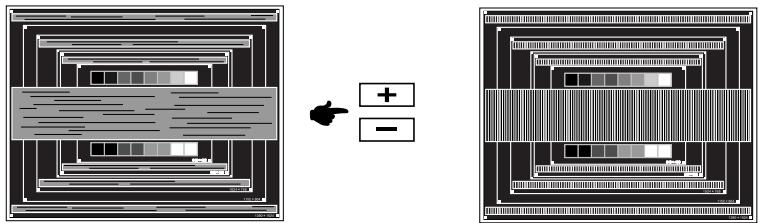

■ Une autre manière de faire le réglage de l'Horloge et de faire l'ajustement sur les motifs zébrés verticaux de la mire.
■ L'image peut scintiller pendant le réglage d'Horloge, Position H. et Position V.
■ Dans le cas où l'image est plus grande ou plus petite que la zone d'affichage après le réglage de l'Horloge, répétez les étapes à partir de ③.

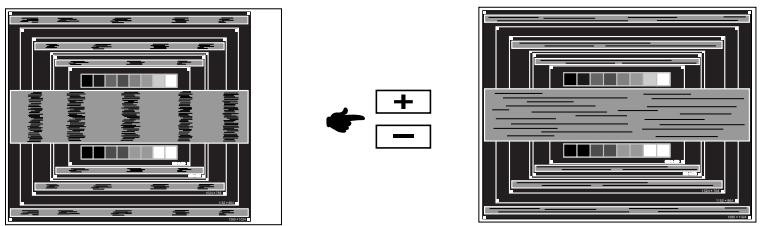

⑦ Réglez la Phase pour corriger les perturbations horizontales, le scintillement ou la netteté en présence de la mire d'ajustement.
En cas d'un fort scintillement ou d'un manque de netteté sur une partie de l'écran, répétez les étapes ⑥ et ⑦, car l'ajustement de l'Horloge peut ne pas avoir été effectué correctement. Si le scintillement ou le manque de netteté persiste, paramétrez le taux de rafraîchissement de l'ordinateur sur une fréquence basse (60Hz) et reprenez les réglages à partir de l'étape ③.
■ Réglez la Position-H si la position horizontale s'est déplacée pendant le réglage de la Phase.
⑧ Réglez la Luminosité et la Couleur pour obtenir l'image souhaitée après les réglages de l'Horloge et de la Phase.
Et remettez votre papier peint favori.
SYSTÈME D'ÉCONOMIE D'ÉNERGIE
Le système d'économie d'énergie de ce produit est conforme aux normes ENERGY STAR® et VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.
Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

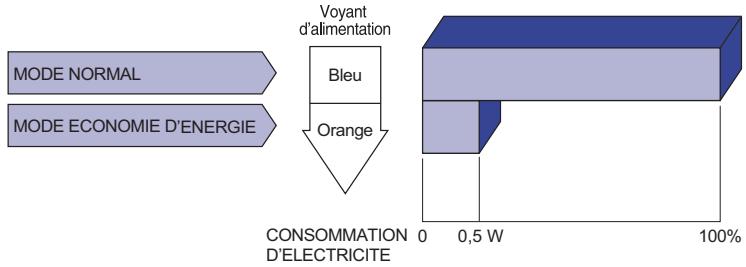

■ Mode d'économie d'énergie
Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 0,5W. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode économie d'énergie, l'image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris.
NOTEZ
■ Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommandé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité.
Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'ÉCONOMIE D'ÉNERGIE peut ne pas fonctionner normalement.
DEPANNAGE
En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.
- Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
- Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
- Si vous recontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.
Problème
① L'image n'apparaît pas.
| (Le voyant d'alimentation ne s'allume pas) | □ Le câble d'alimentation est-il correctement branché ? |
| □ L'interrupteur marche-arrêt est-il sur ON ? | |
| □ L'interrupteur principal d'alimentation est activé. | |
| □ Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne. |
| (Le voyantd'alimentationest bleu) | □ Si l'économiseur d'écran est activé, toucher la souris ou l'écran. |
| □ Augmenter le Contraste et/ou la Luminosite. | |
| □ L'ordinateur est-il allumé ? | |
| □ Le câble de signal est-il correctement ranché ? | |
| □ Les paramètres des signaux de l'ordinateur sont-ils dans la plagdu moniteur ? |
| (Le voyant d'alimentation est orange) | □ Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran. □ L'ordinateur est-il allumé ? □ Le câble de signal est-il correctement branché ? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ? |
② L'écran n'est pas synchronisé.
| □ Le câble de signal est-il correctement branché ? |
| □ Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? |
| □ Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ? |
③ L'écran n'est pas centré.
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
④ L'écran est trop lumineux ou trop sombre.
□ Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs dumoniteur ?
⑤ L'écran tremble.
□ La tension d'alimentation est-elle dans la plage de valeurs du moniteur ? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
Problème
Contrôle
⑥ Pas de son.
□ L'équipement audio (Ordinateur etc.) est en marche.
□ Le câble audio est connecté correctement.
□ Augmentez le volume.
□ Le Muet est OFF.
□ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.
⑦ Le son est trop fort ou trop faible.
□ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.
⑧ L'audition d'un bruit parasite.
□ Le câble audio est connecté correctement.
INFORMATIONS DE RECYCLAGE
Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.
CARACTÉRISTIQUES TECHNIQUES
| EcranTactile | Système d'affichage | Port Optique |
| La transmission de la lumière | 88% | |
| Système de Communication | Transfert par sortie série USB | |
| Catégorie de taille | 24" | |
| Panneau LCD | Système d'affichage | a-Si TFT matrice active |
| Taille | Diagonale: 23,6" (60cm) | |
| Taille du point | 0,272 mm H × 0,272 mm V | |
| Luminosité | 260cd/m2 (Typique) | |
| Rapport de contraste | 1000 : 1 (Typique), Fonction d'ACR disponible | |
| Angle de vue | Droite / Gauche : 85 degrés chaque, Haut / Bas : 80 degrés chaque (Typique) | |
| Temps de réponse | 5ms (Typique), 2ms (Gris au Gris) | |
| Couleurs affichées | Environ 16,7 millions | |
| Fréquence de synchronisation | Analogique : Horizontale : 24,0-80,0 kHz, Verticale : 55-75 HzDigital : Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz | |
| Résolution maximale | 1920 × 1080, 2,1 Mégapixel | |
| Connecteur d'entrée | Mini D-Sub 15 broches, DVI-D 24 broches, HDMI | |
| Plug & Play | VESA DDC2BTM | |
| Signal de synchronisation en entrée | Sync. séparée : TTL, positif ou négatif | |
| Signal vidéo en entrée | Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)Digital: HDMI (1,3) | |
| Connecteur d'entrée audio | Prise mini 3,5 mm (stéréo) | |
| Signal d'entrée audio | 1,0 Vrms maximum | |
| Prise Casque | Prise mini 3,5 mm (stéréo) | |
| Haut-parleurs | 2W x 2 (haut-parleurs stéréo) | |
| Taille d'écran maximale | 521,3 mm L × 293,2 mm H / 20,51" L × 11,54" H | |
| Alimentation | 100-240 VAC, 50/60 Hz, 0,8 A | |
| Puissance absorbée*1 | 24W typique, Mode d'économie d'énergie : 0,5W maximum | |

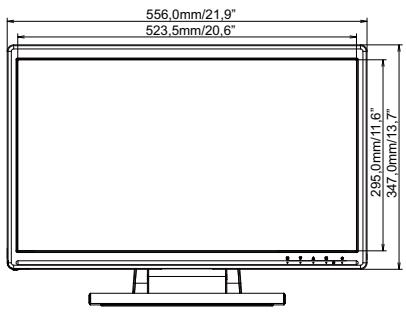

| Dimensions*2 / Poids net | 556,0 × 403,5 × 122,5mm / 21,9 × 15,9 × 4,8" " (L×H×P)5,6kg / 12,3lbs | |
| Angle d'inclinaison | Haut: 5 - 37 degrés | |
| Conditions de fonctionnement | Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 5 à 85% (sans condensation) | |
| Homologation | CE, TÜV-Bauart, GOST-R, VCCI-B, PSE, ENERGY STAR® | |
NOTEZ
*1 L'équipement audio n'est pas connecté.
*2 Lorsque le pied est plié.
* Entrée Digital n'est pas compatible.
