PROLITE T1634MC - Écran tactile IIYAMA - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Écran tactile à LED
Taille de l'écran	15,6 pouces
Résolution	1920 x 1080 pixels (Full HD)
Technologie d'affichage	IPS
Rapport de contraste	1000:1
Luminosité	250 cd/m²
Temps de réponse	5 ms
Connectivité	HDMI, VGA, USB
Alimentation électrique	Adaptateur secteur 12V
Dimensions approximatives	365 x 235 x 40 mm
Poids	3,5 kg
Compatibilités	Compatible avec Windows, Linux, Android
Fonctions principales	Écran tactile capacitif, affichage multi-touch
Entretien et nettoyage	Utiliser un chiffon doux et un nettoyant non abrasif
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées
Sécurité	Certifications CE, RoHS
Informations générales	Idéal pour les environnements interactifs et les présentations

FOIRE AUX QUESTIONS - PROLITE T1634MC IIYAMA

Comment calibrer l'écran IIYAMA PROLITE T1634MC ?

Pour calibrer l'écran, accédez aux paramètres d'affichage de votre système d'exploitation et recherchez l'option de calibration des couleurs. Suivez les instructions à l'écran pour ajuster les couleurs selon vos préférences.

Pourquoi l'écran tactile ne répond-il pas ?

Assurez-vous que l'écran est correctement connecté à votre ordinateur et que les pilotes sont à jour. Si le problème persiste, essayez de redémarrer l'appareil ou de vérifier les paramètres de calibration de l'écran tactile.

Comment changer la résolution de l'écran ?

Cliquez avec le bouton droit sur le bureau, sélectionnez 'Paramètres d'affichage' et ajustez la résolution dans le menu déroulant. Assurez-vous de choisir une résolution compatible avec l'écran IIYAMA PROLITE T1634MC.

Quel est le meilleur angle de vue pour cet écran ?

L'angle de vue optimal pour le IIYAMA PROLITE T1634MC est de 178 degrés à la fois horizontalement et verticalement. Cela garantit une qualité d'image optimale sans distorsion des couleurs.

L'écran s'éteint-il automatiquement, comment le désactiver ?

Vérifiez les paramètres d'alimentation de votre ordinateur. Vous pouvez désactiver la mise en veille automatique dans les paramètres d'alimentation de votre système d'exploitation.

Comment connecter le IIYAMA PROLITE T1634MC à un ordinateur ?

Utilisez un câble HDMI ou VGA pour connecter l'écran à votre ordinateur. Assurez-vous que l'écran est allumé et sélectionnez la bonne source d'entrée à l'aide des boutons de contrôle situés sur le bord de l'écran.

Que faire si l'écran affiche des lignes ou des pixels morts ?

Vérifiez si le câble de connexion est bien branché. Si le problème persiste, essayez de tester l'écran avec un autre appareil. Si des pixels morts sont toujours visibles, contactez le service client pour une assistance ou une réparation.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon en microfibre légèrement humidifié avec de l'eau ou un nettoyant spécifique pour écrans. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface de l'écran.

L'écran est-il compatible avec les systèmes d'exploitation Android ?

Oui, le IIYAMA PROLITE T1634MC est compatible avec les systèmes d'exploitation Android. Assurez-vous de le connecter via un adaptateur compatible si nécessaire.

Comment mettre à jour les pilotes de l'écran ?

Visitez le site web de IIYAMA et accédez à la section des téléchargements pour trouver les derniers pilotes pour le PROLITE T1634MC. Téléchargez et installez-les selon les instructions fournies.

MODE D'EMPLOI PROLITE T1634MC IIYAMA

Merci d'avoir besoin du moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.

Ce moniteur LCD est conforme aux spécifications des directives EC 2004/108/EC, aux directives EMC sur les basses tensions 2006/95/EC et directives ErP 2009/125/EC.

La sensibilité électromagnétique a été décision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur comme à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique basse tension.

IIYAMA CORPORATION: Breguetlaan 8, 1438BC Oude Meer The Netherlands

Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.

TABLE des matières

POUR VOTRE SÉCURITÉ 1

CONSIGNES DE SECURITE 1 REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)..3 SERVICECLIENT 3 ENTRETIEN 3

AVANT D'UTILISER LE MONITEUR 4

FONCTIOS 4 VERIFICATION DU CONTENU DE L'EMBALLAGE 4 MONTAGE MURAL 5 COMMANDES ET CONNECTEURS 6 CONNEXION DE VOTRE MONITEUR 7 MISE EN ROUTE DE L'ORDINATEUR 8 AJUSTEMENT DEL'ANGLE DE VISION 8

UTILISATION DU MONITEUR 9

MENUDESPARAMETRESDERÉGLAGE. 10 AJUSTEMENTS DE L'ECRAN 14 SYSTÉME D'ÉCONOMIE D'ENERGIE 17

DEPANNAGE 18

INFORMATIONS DE RECYCLAGE 19

ANNEXE 20

CARACTERISTIQUES TECHNIQUES 20 DIMENSIONS 21 FREQUENCES DE SYNCHRONISATION 21

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclage sont disponibles sur le site Internet : http://www.iiyama.com.

Mise hors tension du moniteur en cas de fonctionnement anormal

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR le boitier

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS Introduire d'objects dans le moniteur

N'insérez pas d'objets solides ou liquides tels que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

Installer le moniteur sur une surface PLANE et STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS Utiliser son moniteur pres de l'eau

N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

Utiliser la tension secteur specifiee

Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

Utilisation de l'adaptateur secteur et de ses accessoires

Lorsque vous utilisez un adaptateur secteur non fourni en standard, cela peut générer de la fumée car le voltage ou la polarité serait différente du modèle initial.

NE PAS Demonter l'adaptateur secteur

Démonter l'adaptateur secteur peut vous exposer à un incendie ou bien un choc électrique.

Protection des CABLES

Ne pas tirer ou plier l'adaptateur secteur, le cable secteur, et le cable video. Ne pas placer le moniteur ou tout autre objet lourd, sur les cables. En cas de dommage, les cables peuvent entrainer un incendie ou un choc électrique.

Conditions climatiques defavorables

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

Installation

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER le moniteur dans une position dangereuse

Le moniteur ne peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

Maintenir une BONNE ventilation

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du châssis sontonthoobstruées et il yaura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entrainera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsqu'il est posé sur sa partie avant, arrêté ou retourné ou bien sur un tapis ou un matériel peut également entrainer des dommages.

Deconnectez les CABLES lorsque vous deplacez le moniteur

Avant de déplacer le moniteur, désactiver le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

Debranchez le moniteur

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

Toujours debrancher le moniteur en TIRANT sur la prise

Pour déconnecter l'adaptateur secteur, le câble secteur ou le câble vidéo, tirez toujours par la prise. Ne jamais tirer par le câble, lui-même, car cela peut entraîner un incendie ou un choc électrique.

NE touchez PAS la prise avec des MAINS humides

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS de l'installation du moniteur sur votre ordinateur

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

FAITES Attention à vos MAINS et vos DOIGS!

Attention, la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision. Ne vous coincez pas les doigts. Attention : manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts. (Concerne le modèle avec la régulation de la hauteur.)

NE PAS utiliser le moniteur pendant 24 HEURES de suite

Le moniteur n'est pas conçu pour fonctionner pendant 24 heures de suite, n'utilisez pas le moniteur pendant 24 heures de suite.

Recommandations d'usage

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimaux, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

Remarques sur les ECRANS a cristaux liquides (LCD)

Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal:

Quand vous allumez le LCD pour la première fois, l'image peut être mal cadree à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement. - De part de la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaître le clignotement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisé. En raison de la nature de l'écran LCD, une image remanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures. Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétro éclairage quand l'écran est ASF, scintille ou ne s'éclaire pas. Ne jamais essayez de le remplacer vous-même.

Si vous nevez returnervoitrereuil et que vous ne possedez plus voire emballage d'origine, merci de contacter voire revendeur ou le service apres vente d'iyama pour conseil ou pour remplacer l'emballage.

Avertissement

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.

Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.

• Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD. L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD:

Diluant

Essence

Nettoyants abrasifs

Nettoyants en atomiseur

Cire

Solvants acides ou alcalins

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

Boitier

Eliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

Ecran LCD

Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilise pas de papier tissé car cela endommagera l'écran LCD.

Avant d'utiliser le moniteur

Résolutions prises en charge jusqu'à 1366 × 768 Contraste élevé 500:1 (Typique: Avec Écran tactile) / Luminosité 225cd/m² (Typique: Avec Écran tactile) Lissage numérique des caractères Configuration automatique Conforme au Plug & Play VESA DDC2B Conforme à Windows® 95/98/2000/Me/XP/Vista/7 Économie d'énergie (conforme à VESA DPMS) Conforme au standard de montage VESA (100 mm x 100 mm) Conforme au standard de IP54 (Seulement la face avant)

Vérification du contenu de l'emballage

Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu'ils sont inclus avec le moniteur. En cas d'élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

Cable d'alimentation*1

Boîtier externe d'alimentation électrique*1

Cable de signal D-Sub

Cable USB

CD Rom des Pilotes de la Dalle Tactile (CD-ROM)²

Guide de sécurité

Guide de démarrage rapide

Attention

1. La puissance nominale du câble fourni est de 10A/125V. En cas d'utilisation à une tension supérieure, utiliser un câble d'alimentation ayant une puissance nominale de 10A/250V.

Cependant, toutes garanties seront exclues pour tous problèmes ou dommages causés par un Câble d'alimentation non fournis par l'YAMA.

1. Alimentation électrique externe Nom et type de boîtier externe d'alimentation électrique : PA-1051-0 (LITE-ON technology corporation)

Ce CD-ROM contient le Pilote de l'écran tactile. Installer le Disque de l'Écran Tactile après avoir connecté votre micro-ordinateur au moniteur en utilisant le câble USB. Pour plus d'informations, voir le fichier « Readme » se trouvant sur le disque « Touch Panel Driver ».

Avertissement

Quand vous faites du montage mural, tenez compte de l'épaisseur de la base de montage, serrez la vis M4 avec un tournevis équipé d’une longueur de 8 mm pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à l’intérieur du moniteur.

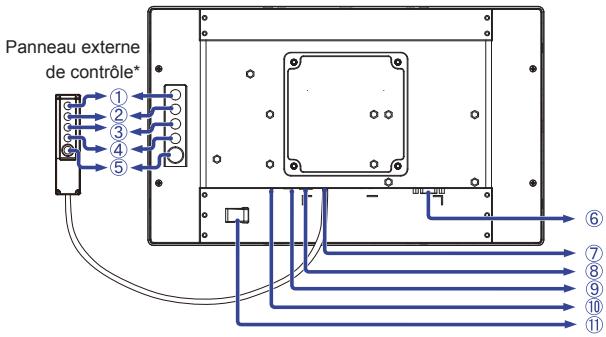

Commandes et connecteurs

① Touche Menu (MENU) ② Touche Défilament haut / Luminosité (△) ③ Touche Défilament bas / Contraste (▽) ④ Touche Sélection / Auto (SELECT) ⑤ Commutateur d'alimentation (⭐) ⑥ Connecteur de D-Sub mini 15 broches ⑦ Connecteur du panneau externe de contrôle ⑧ Connecteur Cable USB ⑨ Connecteur pour boitier alimentation Voyant d'alimentation

Vert : Fonctionnement normal

Orange: Économie d'énergie

Monture pour l'Adaptateur

• Bouton de télécommande OSD est en option.

Connexion de votre moniteur

① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le cable de signal. ③ Branchez l'ordinateur au moniteur à l'aide du cable USB. ④ Branchez le cable au panneau exter de contrôle (option) si nécessaire. ⑤ Branchez le cable d'alimentation au boitier d'alimentation externe. Connectez le tout à votre moniteur, puis à votre prise électrique. ⑥ Allumez votre écran et votre ordinateur.

Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. S'assurer que les connecteurs du câble de signal sont correctement serrés.

[Exemple de connexion]

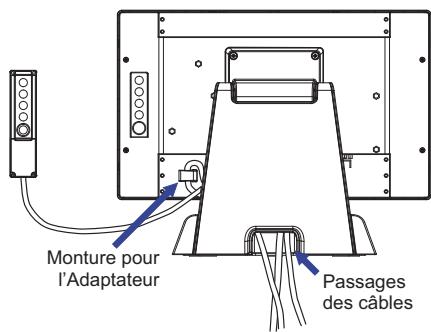

[Réunir les câbles]

Passez les câbles au travers des trous. Réunir les câbles à l'arrière du pied.

Mise en ROUTE de l'ordinateur

Fréquences du signal

Passez aux fréquences souhaitées détaillées à la page 21 "FRÉQUENCES DE SYNCHRONISATION".

Plug & Play Windows 95/98/2000/Me/XP/Vista/7

Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le câble qui vous a été fourni, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista/7. Le fichier d'information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peut être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com

Pour plus d'informations sur le téléchargement du pilote pour votre moniteur écran tactile, veuillez vous connecter au site Web indiqué ci-dessus. - Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.

Procédure pour allumer l'équipement (ON)

Allumez votre moniteur en premier, ensuite allumez votre ordinateur.

Logiciel du Pilote de l'écran tactile

Le Logiciel du Pilote de l'écran tactile peut ne pas démarrer quand vous allumez votre micro-ordinateur en appuyant sur l'écran tactile.

Le Logiciel du Pilote de l'écran tactile peut ne pas démarrer suivant le mode d'économie d'énergie dépendant du BIOS de votre ordinateur. Dans ce cas, veuillez déactiver la fonction d'économie d'énergie.

Ajustement del'angle de VISION

Pour une visualisation optimale, il est recommandé de regarder le moniteur bien en face. Tenez le socle pour ne pas renverser le moniteur lorsque vous modifiez son orientation. - Vous pouvez régler l'angle du moniteur jusqu'à 90 degrés vers le haut et 5 degrés vers le bas.

Ne pas toucher l'écran d'affichage au changement d'angle. Cela pourrait endommager ou casser l'écran. Une attention particulière est requise afin de ne pas vous coincer un doigt ou une main lors du changement d'angle.

Utilisation du moniteur

Le LCD iiyama est reglé à l'usine avec une fréquence de synchronisation figurant à la page 21 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératione ci-dessous. Pour plus de détails voir page 14, AJUSTEMENTS DE L'ECRAN.

① Appuyez sur la touche MENU pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches /.

② Sélectionnez la page de menu où se trouve l'icone de l'ajustement désiré. Utilisez ensuite les touches SELECT pour mettre en surbrillance l'icone du réglage souhaité. ③ Utilisez ensuite les touches / pour effectuer les ajustements ou réglages appropriés. ④ Appuyez la touche MENU pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Par exemple, pour corriger la position verticale, sélectionnez l'objet Configuration du Menu. Puis, sélectionnez POSITION-V en utilisant les touches SELECT.

Utilisez ensuite les touches △ I ▽ pour corriger la position verticale. La position verticale de l'image entière doit changer pendant que vous effectuez l'opération.

Appuyez sur la touche MENU pour finir et les modifications sont enregistrées en mémoire.

Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le début défini pour l'OSD DELAI D'INACTIVITE. ■ Vous pouvez également utiliser la touche MENU pour retourner au Menu précédent et fermer la fenêtre OSD. ■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu. ■ Les ajustements pour POSITION-H/V, DIMENSION-H et AMENDE sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.

1280x1024 FH: 63KHz FV: 59.9Hz
Ajustement	Problème / Option	Touche correspondante
CONTRASTE CONTRAST	Trop terme Trop intense	△ △
LUMINOSITÉ* BRIGHTNESS	Trop nombre Trop clair	△ △

• Ajustez la luminosité quand vous utilisez le moniteur dans une pièce que vous sentez que l'écran est trop lumineux.

Loussez pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

LUMINOSITE: Appuyez la touche lorsque le Menu n'est pas affché. - CONTRASTE: Appuyez la touche lorsque le Menu n'est pas affchéé.

• MODE VERROUILLAGE :

Appuyez sur le bouton MENU pour faire apparaitre le menu OSD. Appuyez une nouvelle fois et tout en mainte

• Le menu OSD ne s'affiche pas lorsque l'OSD est bloqué. Appuyez une nouvelle fois et tout en mainte eur.

Ensuite, le Menu OSD est affiché.

Ajustement	Problème / Option
POWER	LOCK	Le bouton d'alimentation est verouillé.
	UNLOCK	Le bouton d'alimentation est deverouillé.
OSD	LOCK	Le Menu OSD est verouillé.
	UNLOCK	Le Menu OSD est deverouillé.

• Désactivation de la fonction « TACTILE »

ON: Appuyez et maintenez simultanément les touches MENU et SELECT lorsque le menu ne s'affiche pas; le message « FONCTION TACTILE DÉSACTIVÉE » apparaît dans le coin supérieur droit de votre écran.

OFF: Appuyez et maintenez simultanément les touches MENU et SELECT pendant environ 5 secondes lorsque le menu ne s'affiche pas, jusqu'à ce que le message « FONCTION TACTILE DÉSACTIVÉE » disparaisse.

→ AUTO AJUSTEZ □ POSITION-H □ POSITION-V □ DIMENSION-H □ AMENDE
Ajustement	Problème / Option Touche correspondante
AUTO AJUSTEZ *1 AUTO ADJUST	Ajustement de POSITION-H/V, DIMENSION-H et AMENDE automatiquement.
POSITION-H	Trop à gauche
H-POSITION	Trop à droite
POSITION-V	Tropasse
V-POSITION	Trop haute
DIMENSION-H *2 H-SIZE	Trop étroite
	Trop large
AMENDE *2 FINE	Pour corriger le scintillagement des caractères ou des lignes

1 Pour les membres résultats, utilisez Autoréglage avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 14. 2 Se reporter à la section AJUSTEMENTS DE L'ECRAN page 14.

Les pouzz éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• AUTO AJUSTEZ: Appuyez la touche SELECT lorsque le Menu n'est pas affiché.

Ajustement	Problème / Option Touche correspondante
OSD POSITION-H OSD H-POSITION	OSD trop à gauche OSD trop à droite
OSD POSITION-V OSD V-POSITION	OSD trop BASSE OSD trop haute
OSD DELAI D'INACTIVITE OSD TIMEOUT	Vouces pouvez régler la durée d'affichage de l'OSD entre 5 et 60 secondes.
RESTAURATION RESET	Les données préréglées à l'usine sont restaurées.

?	ENGLISH	ESpañOL	ESpañOL
	FRANÇAIS	日本語	Japonais
	DEUTSCH	繁体字	Chinois Traditionnel
	ITALIANO	简体字	Chinois simplifié
Ajustement	Problème / Option Touche correspondante
OSD LANGUE OSD LANGUAGE	ENGLISH	Anglais	ESPÁÑOL
	FRANÇAIS	François	日本語
	DEUTSCH	Allemand	繁体字
	ITALIANO	Italien	简体字
Ajustement	Problème / Option Touche correspondante
TEMP. COULEUR COLOR TEMP.	9300	Blanc bleuâtre
	6500	Blanc rougeâtre
	5500	Blanc verdâtre
	7500	Blanc jaunâtre
	UTILISATEUR	ROUGE	Trop faible Trop fort
		VERT
		BLEU

Ajustements de l'écran

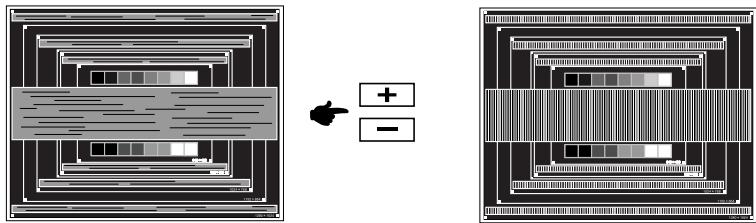

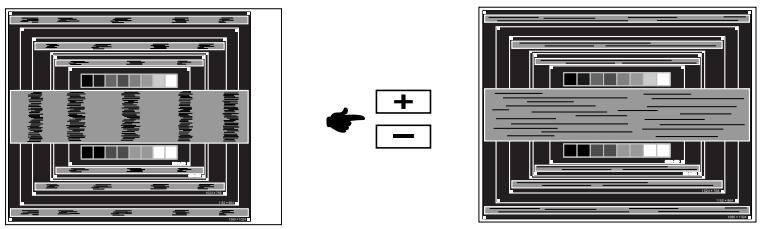

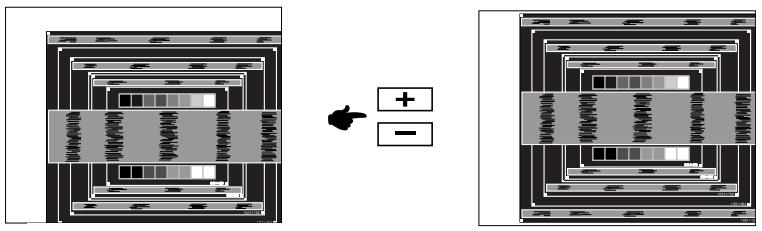

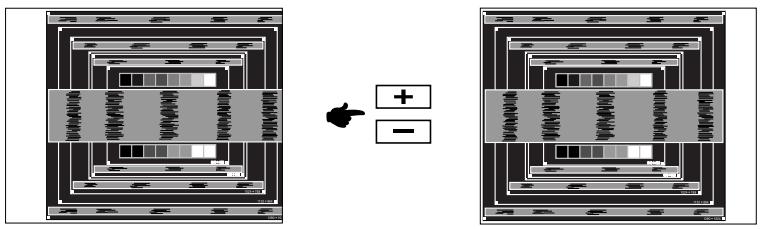

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogique est sélectionnée.

• Les différents calibrages de l'écran sont décrits dans ce manuel pour permettre de régler la position de l'image, minimiser le scintillement et ajuster la netteté afin d'adapter l'affichage au type d'ordinateur que vous utilisez.
• Ce moniteur a été créé pour assurer la qualité performance à la résolution 1366 x 768, mais ne peut pas afficher les membres résultats à moins de 1366 x 768 car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est alors recommandée en utilisation normale. L'affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l'image est étirée, ce qui est du processus de l'élargissement de l'écran. Il est préférable d'ajuster la position et la fréquence de l'image avec les commandes du moniteur plutôt que ceux des logiciels ou des outils de l'ordinateur. ■ Procédez aux ajustements après au moins 30 minutes de travail du moniteur.
• Des réglages supplémentaires peuvent être nécessaires après l'ajustement automatique selon la résolution ou la fréquence de signal utilisé. L'ajustement automatique peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, un réglage manuel est nécessaire.

L'écran peut être ajusté de deux manières : soit par ajustement automatique de la POSITION, de la DIMENSION-H et de l'AMENDE, soit par ajustement manuel de chaque de ces fonctions.

Effectuez l'ajustement automatique en premier lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution a été changée. Si l'écran est flou ou scintille, ou l'image n'est pas cadreée correctement à l'écran après l'ajustement automatique – un cadrage manuel est nécessaire. Les deux réglages devraient être faits à l'aide de la mire d'ajustement de l'écran (Test bmp) que l'on peut télécharger depuis le site Web iiyama (http://www.iiyama.com).

Ajustez l'affichage en suivant la procédure ci-dessous pour obtenir l'image désirée.

Ce manuel explique comment effectuer les réglages sous Windows 95/98/2000/Me/XP/Vista/7.

Affichez l'image à la résolution optimale. Ouvrez le Test.bmp (mire d'ajustement de l'écran) comme papier peint.

■ Consultez la documentation appropriée pour le faire. ■ Test. bmp est conçu pour une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue des paramètres du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre « Etirer le papier peint du bureau à la taille de l'écran »

[Mire d'ajustement]

③ Appuyez sur la touche SELECT. (AUTO AJUSTZ) ④ Ajustez l'image manuellement en suivant les instructions ci-dessous lorsqu'il l'écran est flou ou scintille, ou bien l'image n'est pas cadre correctement après un ajustement automatique. ⑤ Ajustez la POSITION-V de sorte que le haut et le bas de l'image soient bien cadres à l'écran.

1 Ajustez la POSITION-H de sorte que le côté gauche de l'écran soit sur le bord gauche de l'écran.

2) Etirez le côté droit de l'écran vers le bord droit de l'écran en réglant la DIMENSION-H.

■ Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant l'ajustement de la DIMENSION-H, revenez aux étapes 1) et 2). - Une autre manière de faire le réglage de la DIMENSION-H est d'ajuster les motifs zébrés verticaux de la mire. L'image peut scintiller pendant l'ajustement de la DIMENSION-H, la POSITION-H et la POSITION-V. Dans le cas où l'image serait plus grande ou plus petite que la zone d'affichage après le réglage de la DIMENSION-H, répétez les étapes à partir de l'étape ③.

⑦ Ajustez l'AMENDE e pour corriger les perturbations horizontales, le scintillement ou la netteté en utilisant la mire d'ajustement.

En cas d'un fort scintillement ou d'un manque de netteté sur une partie de l'écran, reprenez les étapes ⑥ et ⑦ car l'ajustement de la DIMENSION-H peut ne pas avoir été effectué correctement. Si le scintillement ou le manque de netteté persiste, réglez le taux de rafraîchissement de l'ordinateur sur une fréquence basse (60 Hz) et reprenez les réglages à partir de l'étape ③. Réglez la POSITION-H si la position horizontale s'est déplacée pendant le réglage de l'AMENDE.

⑧ Réglez la luminosité et la couleur pour obtenir l'image souhaitée après avoir complété le calibrage de la DIMENSION-H et de l'AMENDE.

Une fois les réglages terminés, remettez votre papier peint favori.

Systéme d'économie d'energie

Lorsque votre ordinateur n'est pas utilisé, la fonction de gestion de l'alimentation réduit automatiquement la consommation électrique de l'écran.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

Mode d'économie d'énergie

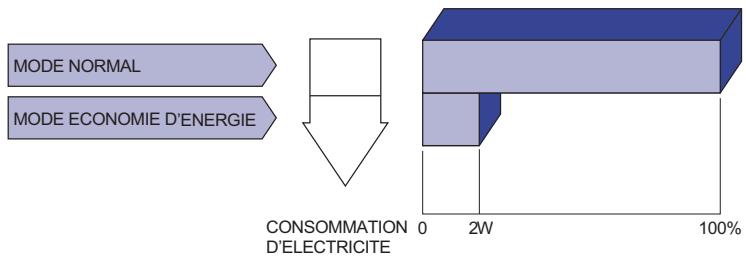

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 2W. L'écran devient noir. À partir du mode économique d'énergie, l'image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris.

Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommandé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité. Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'ECONOMIE D'ENERGIE peut ne pas fonctionner normalement.

Depannage

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous rencontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Contrôle

L'image n'apparaît pas.

Le boîtier d'alimentation est fermement tenu à son connecteur. Le câble d'alimentation est fermement branché dans l'emplacement du boîtier d'alimentation. Le câble d'alimentation est-il correctement branché? □ L'interrupteur marche-arrêt est-il sur ON ? Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne. Si l'économiseur d'écran est activé, toucher la souris ou l'écran. Augmenter le contraste et/ou la luminosité. L'ordinateur est-il allumé? Le câble de signal est-il correctement branché ? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ? Si le moniteur est en mode économie d'énergie, toucher la souris ou l'écran.

L'écran n'est pas synchronisé.

Le câble de signal est-il correctement branché? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ? Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur?

③ L'écran n'est pas centré.

Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

L'écran est trop lumineux ou trop nombre.

□ Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur ?

⑤ L'écran tremble.

La tension d'alimentation est-elle dans la plage de valeurs du moniteur?

Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

L'écran tactile ne répond pas.

Avez-vous vérifié que le câble USB est bien connecté à sa fiche ?

Avez-vous vérifié que le pilote est bien installé?

Aucune action au Toucher (pas de changement de position)

Avez-vous vérifié que la fonction de calibration a été installée convenablement?

Informations de recyclage

Pour une meilleure protection de l'environnement, svp ne disposez pas votre traineur. Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

ANNEXE

Design et spécifications techniques peuvent être sujets à modifications, sans préavis.

CHARACTERISTIQUES TECHNIQUES

Ecran Tactile	Système d'affichage	Technologie capacitive projetée
	La transmission de la lumière	90%
	Système de Communication	Transfert par sortie série USB
Catégorie de taillie		15,6"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale : 15,6" (39,5cm)
	Taille du point	0,252 mm H × 0,252 mm V
	Luminosité	225cd/m² (Typique: Avec Ecran tactile)
	Rapport de contraste	500 : 1 (Typique: Avec Ecran tactile)
	Angle de vue	Horizontal: 90 degrés, Vertical: 65 degrés (Typique)
	Temps de réponse	8ms (Typique)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontale : 31,4-60,3 kHz, Verticale : 56-75 Hz
Résolution maximale		1366 × 768, 1,0 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal video en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positif
Taille d'écran Tmaxale		344,2 mm L × 193,5 mm H / 13,6" L × 7,6" H
Alimentation		12VDC, 4,16A
Boitier externe d'alimentation électrique (Accessoire)		Entrée : 100-240 VAC, 50/60 Hz
Puisance absorbée*1		14W typique, Mode d'économie d'énergie : 2 W maximum

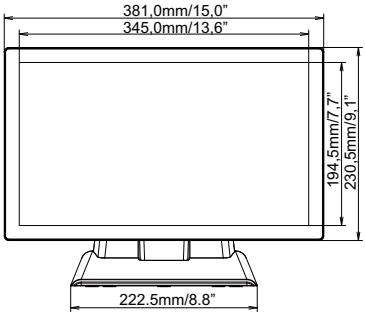

Dimensions / Poids net		381,0 × 285,5 × 202,0mm / 15,0 × 11,2 × 8,0" (L×H×P) 4,3kg / 9,5lbs (Adaptateur secteur non compris)
Angle d'inclinaison		Haut : 90 degrés, Bas : 5 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 20 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 10 à 90% (sans condensation
Homologation		CE, TÜV-Bauart, VCCI, IP54*2

1 USB n'est pas connecté. ^2 Conforme au standard IP54 : Seulement la face avant

FREQUENCES DE SYNCHRONISATION

Mode video		Fréquence horizontalie	Fréquence verticalie	Horloge à points
VESA	VGA 640 × 480	31,469kHz	59,940Hz	25,175MHz
		37,500kHz	75,000Hz	31,500MHz
		37,861kHz	72,809Hz	31,500MHz
	SVGA 800 × 600	35,156kHz	56,250Hz	36,000MHz
		37,879kHz	60,317Hz	40,000MHz
		46,875kHz	75,000Hz	49,500MHz
		48,077kHz	72,188Hz	50,000MHz
	XGA 1024 × 768	48,363kHz	60,004Hz	65,000MHz
		56,476kHz	70,069Hz	75,000MHz
		60,023kHz	75,029Hz	78,750MHz
	SXGA 1280 × 1024	63,981kHz	60,020Hz	108,000MHz
		79,976kHz	75,025Hz	135,000MHz
	1280 × 768	47,776kHz	59,870Hz	79,500MHz
	1366 × 768	47,712kHz	59,790Hz	85,500MHz
